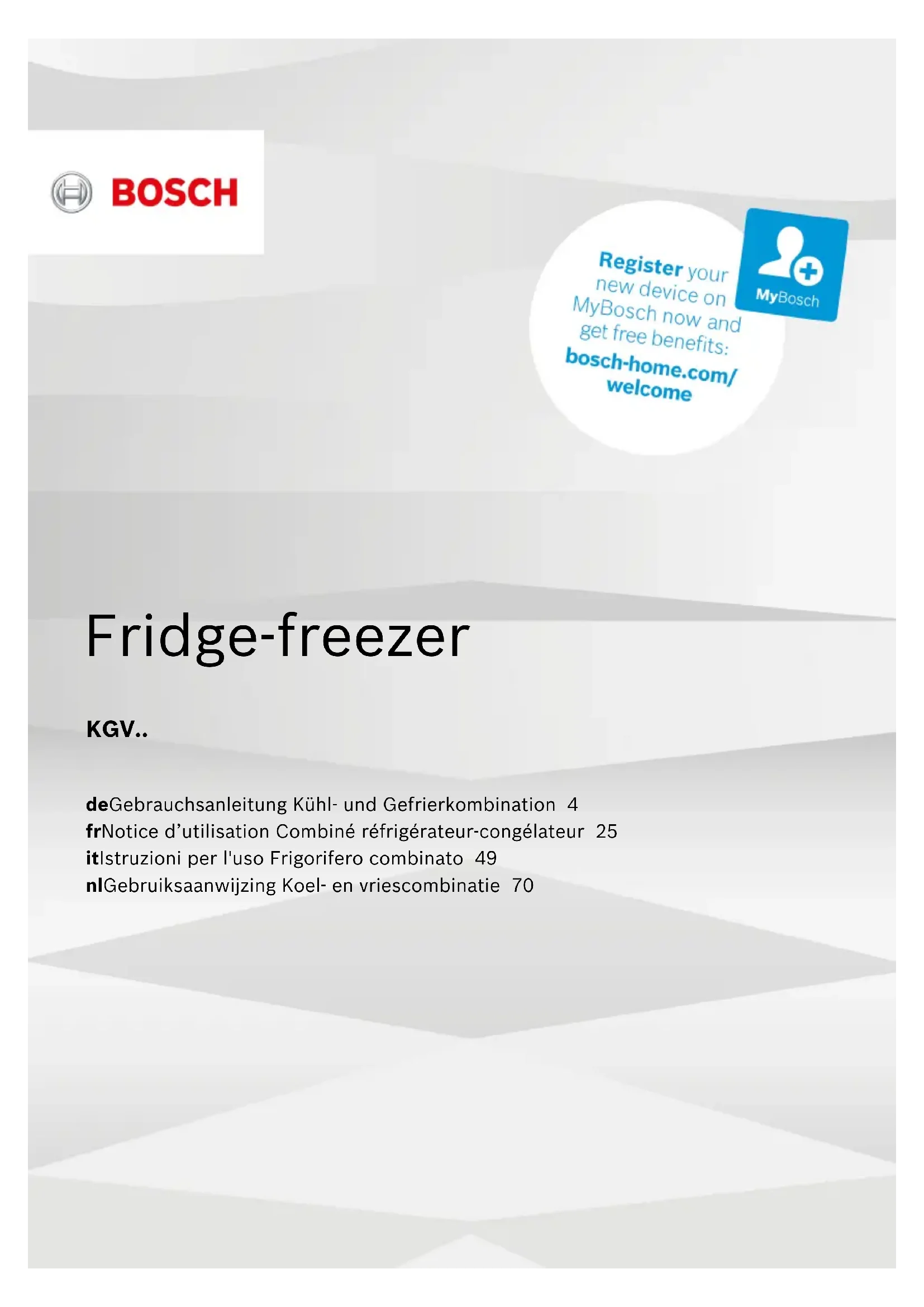

MODE D'EMPLOI KGV39VL33 BOSCH
Notice d'utilisation Combiné réfrigérateur-congélateur 25
Consignes de sécurité et avertissements 25 Conseils pour la mise au rebut 28 Étendue des fournitures 29 Lieu d'installation 30 Contrôler la température ambiante et l'aération 31 Branchement de l'appareil 31 Présentation de l'appareil 32 Enclenchement de l'appareil 33 Réglage de la température 34 Contenance utile 34 Le compartiment réfrigérateur 34 Compartiment congélateur 36 Capacité de congélation maximale 36 Congélation et rangement 36
Congélation de produits frais 37 Supercongélation 38 Décongélation des produits 39 Equipement 39 Autocollant OK 41 Arrêt et remisage de l'appareil 41 Si vous dégivrez l'appareil 41 Nettoyage de l'appareil 42 Odeurs 44 Éclairage (LED) 44 Économies d'énergie 44 Bruits de fonctionnement 45 Remédier soi-même aux petites pannes 46 Autodiagnostic de l'appareil 47 Service après-vente 48
Avant de mettre l'appareil en service
Veuillez lire attentivement et entièrement les informations figurant dans les notices d'utilisation et de montage. Elles contiennent des remarques importantes concernant l'installation, l'utilisation et l'entretien de l'appareil.
Le fabricant décline toute responsabilité si les consignes et mises en garde contenues dans la notice d'utilisation ne sont pas respectées. Veuillez conserver ces documents en vue d'une réutilisation ultérieure ou pour le cas où l'ordinateur changerait de propriétaire.
Sécurité technique
Risque d'incendie
Dans les tubulures du
Dans le circuit frigorifique circule une petite quantité de fluide frigorigène respectueux de l'environnement mais combustible (R600a). Il n'abîme pas la couche d'ozone et n'accroît pas l'effet de serre. Le fluide frigorigène risque, en fuyant, de blesser les yeux ou de s'enflammer.
Si l'appareil est endommagé
éloignez de l'appareil toute flamme nue ou source d'inflammation, aérez bien la pièce pendant quelques minutes, éteignez l'appareil puis débranchez la fiche mâle de la prise de courant, ■ prévenez le service après-vente.
Plus l'appareil contient du fluide réfrigérant et plus grande doit être la pièce dans laquelle il se trouve. Dans les pièces trop étroites, un mélange gaz-air inflammable peut se former en cas de fuite.
Comptez 1 m³ de volume minimum de la pièce pour 8 g de fluide réfrigérant. La quantité de fluide présente dans l'appareil est indiquée sur la plaque signalétique située à l'intérieur de ce dernier.
Lors de l'installation de l'appareil, veillez à ce que le cordon d'alimentation secteur ne soit pas coincé ni endommagé.
Si le cordon d'alimentation secteur de cet appareil a été endommagé, il faut confier son remplacement au fabricant, au service après-vente ou à une personne détenant des qualifications similaires. Les installations et réparations non effectuées dans les règles peuvent engendrer des risques considérables pour l'utilisateur. Les réparations ne pourront être réalisées que par le fabricant, le service après-vente ou une personne détenant des qualifications similaires.
Il ne faut utiliser que les pièces d'origine du fabricant. Le fabricant ne garantit que les pièces d'origine car elles seules remplissent les exigences de sécurité.
N'utilisez pas de bloc multiprise, de rallonge ou d'adaptateur.
Risque d'incendie
Les blocs multiprisés ou
Blocs secteur portables peuvent surchauffer et provoquer un incendie.
N'utilisez pas de blocs multiprises ni de blocs secteur portables derrière l'appareil.
Pendant l'utilisation
N'utilisez jamais d'appareils électriques à l'intérieur de l'appareil (p. ex. appareils de chauffage, machine à glaçons, etc.). Risque d'explosion! Ne dégivrez ni ne nettoyez jamais l'appareil avec un nettoyeur à vapeur! La vapeur risque d'atteindre des pièces électriques et de provoquer un court-circuit. Risque d'électrocution! Hormis les instructions du fabricant pour ne pas prendre des mesures supplémentaires pour accélérer le dégivrage. Risque d'explosion! Pour détacher le givre ou les couches de glace, n'utilisez jamais d'objets pointus ou représentant des arêtes vives. Vous risqueriez d'endommager les tubulures dans lesquelles circule le produit réfrigérant. Si le fluide réfrigérant jaillit, il peut provoquer des lésions oculaires ou s'enflammer.
- Ne stockez dans l'appareil ni produits contenant des gaz propulseurs inflammables (p. ex. bombes aérosols) ni produits explosifs. Risque d'explosion! Ne vous servez pas des socles, clayettes et portes comme marchepieds ou pour vous appuyer. Pour dégivrer et nettoyer l'appareil, débranchez la fiche mâle de la prise de courant ou retirez le fusible / désarmez le disjoncteur. Pour débrancher l'appareil, tirez sur la fiche mâle et non pas sur son cordon. Ne conservez les bouteilles de boissons fortement alcoolisées qu'hérmetiquement fermées et debout. L'huile et la graisse ne doivent pas entrer en contact avec les parties en matières plastiques et le joint de porte. Ces derniers pourraient sinon devenir poreux. Ne recouvre et n'obstruez jamais les orifices de ventilation de l'appareil.
Évitez des risques pour les enfants et les personnes vulnérables :
Sont en danger les enfants et les personnes dont les capacités physiques, psychiques ou de perception sont restreintes, ainsi que les personnes ne détenant pas suffisamment de connaissances sur l'utilisation sûre de l'appareil.
Assurez-vous que les enfants et les personnes vulnérables ont bien compris la nature des dangers.
Une personne responsable de la sécurité doit surveiller ou guider les enfants et les personnes vulnérables lorsqu'elles se trouvent près de l'appareil.
Ne permettez l'utilisation de l'appareil qu'aux enfants de plus de 8 ans.
Surveillez les enfants pendant le nettoyage et la maintenance.
Ne laissez jamais des enfants jouer avec l'ordinateur.
Dans le compartiment congélation, ne stockez pas de liquides en bouteilles ou en boîtes (en particulier les boissons gazeuses). Les bouteilles et les boîtes pourraient éclater!
- Ne portez jamais des produits surgelés à la bouche immédiatement après les avoir sortis du compartiment congélateur.
Risque d'engelures!
- Évitez tout contact prolongé des mains avec les produits congelés, la glace ou les tubes de l'évaporateur, etc.
Risque d'engelures !
Les enfants et l'appareil
Ne confiez jamais l'emballage et ses pièces constitutives aux enfants. Ils risquent de s'étouffer avec les cartons pliants et les feuilles de plastique! L'appareil n'est pas un jouet pour enfants! - Appareils équipés d'une serrure : rangez la clé hors de portée des enfants !
Dispositions générales
L'appareil convient pour
Réfrigérer et congeler des aliments, préparer des glaçons.
Cet appareil est destiné à un usage domestique dans un foyer privé, et à l'environnement domestique.
Le circuit frigorifique a subi un contrôle d'étanchéité.
Cet appareil est conforme aux dispositions de sécurité applicables aux appareils électriques et il est déparasité.
Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2000m
Mise au rebut de l'emballage
L'emballage protège votre appareil contre les dommages susceptibles de survenir en cours de transport. Tous les matériaux qui le composent sont compatibles avec l'environnement et recyclables. Aidez-nous : à éliminer l'emballage dans le respect de l'environnement.
Pour connaître les circuits actuels de mise au rebut, adressez-vous s. v. p. à votre revendeur ou à l'administration de votre commune.
Éliminez l'emballage en respectant l'environnement.
Mise au rebut de l'ancien pareil
Les appareils usagés ne sont pas des déchets dénués de valeur! Leur élimination dans le respect de l'environnement permet d'en récupérer de précieuses matières premières.
Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).
La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.
Mise en garde
Avant de mettre au rebut l'appareil qui ne sert plus :
- Débranche sa fiche mâle.
- Sectionnez son câble d'alimentation et retirez-le avec la fiche mâle.
- Pour dissuader les enfants de grimper dans l'appareil, ne retirez pas les clayettes et les bacs!
- Ne permettez pas aux enfants de jouer avec l'appareil lorsqu'il ne sert plus. Risque d'étouffement!
Les appareils réfrigérants contiennent du fluide réfrigérant. L'isolant contient des gaz. Il faut que le fluide réfrigérant et les gaz soient éliminés dans les règles de l'art. Jusqu'à l'enlèvement de l'appareil, veillez bien à ce que son circuit frigorifique ne soit pas endommagé.
Étendue des fournitures
Après avoir déballé, vérifie toutes les pièces pour détecter d'éventuels dégâts dus au transport.
En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l'appareil ou auprès de notre service après-vente.
La livraison comprend les pièces suivantes :
Appareil indépendant ■ Equipement (selon le modèle) Sachet avec visserie de montage Notice d'utilisation Notice de montage Carnet de service après-vente Pièce annexe de la garantie Informations relatives à la consommation d'énergie et aux bruits
Lieu d'installation
Un local sec et aérable convient comme lieu d'installation. Il faudrait que le lieu d'installation ne soit pas directement exposé aux rayons solaires et pas à proximité d'une source de chaleur (cuisinière, radiateur, etc.). Si l'installation à côté d'une source de chaleur est inévitable, veuillez utiliser un panneau isolant approprié ou respecter les écarts minimums suivants par rapport à la source de chaleur :
3 cm par rapport aux cuisinières électriques ou à gaz. 30 cm par rapport à un appareil de chauffage au fuel ou au charbon.
Sur l'emplacement, le sol ne doit pas s'affaisser. Renforcez-le le cas échéant. Placez des garnitures sous l'appareil pour compenser les inégalités du sol eventuelles.
Écart mural
L'appareil ne requiert aucun écart latéral par rapport à un mur / une paroi. Il demeure néanmoins possible de faire coulisser entièrement les bacs et les clayettes.
Changer le sens d'ouverture de hublot
(sinécessaire)
Si nécessaire, nous recommandons de confier l'inversion du sens d'ouverture de porte à notre service après-vente. Pour connaître le prix d'une inversion du sens d'ouverture de porte, consultez votre service après-vente compétent.
Mise en garde
Pendant le changement du sens d'ouverture de porte, l'appareil ne doit pas être relié au secteur. Avant le changement, débranchez la fiche mâle de la prise de courant. Pour ne pas endommager le dos de l'appareil, placez en dessous suffisamment de matériel amortisseur. Couchez prudemment l'appareil sur le dos.
Remarque
Si l'appareil va être couché sur le dos, il ne faut pas monter l'écarteur mural latéral.
Contrôler la température ambiantе et l'aération
L'appareil a été conçu pour une catégorie climatique précise. Selon la catégorie climatique, l'appareil est utilisé dans les températures ambiantes suivantes.
La catégorie climatique de l'appareil figure sur sa plaque signalétique, fig. 18.
| Catégorie climatique | Température ambiente admissible |
| SN +10 °C à 32 °C | |
| N +16 °C à 32 °C | |
| ST +16 °C à 38 °C | |
| T +16 °C à 43 °C | |
Remarque
L'appareil est entièrement fonctionnel à l'intérieur des limites de température ambiantes prévues dans la catégorie climatique indiquée. Si un appareil de la catégorie climatique SN est utilisé à des températures ambiantes plus basses, il est possible d'exclure que l'appareil s'endommage jusqu'à une température de +5°C.
Aération
L'air entrant en contact avec la paroi arrière de l'appareil se réchauffe. L'air chaud doit pouvoir s'échapper sans obstacle. S'il ne le peut pas, le groupe frigorifique doit fonctionner plus longtemps, ce qui augmente la consommation de courant. Pour cette raison, ne recouvrez ni et n'obstruez jamais les orifices d'aération de l'appareil.
Branchement de l'ordinateur
Après l'installation de l'appareil en position vertical, attendez au moins une heure avant de le mettre en service. Il peut en effet arriver, pendant le transport, que l'huile présente dans le compresseur se déplace vers le circuit frigorifique.
Avant la première mise en service, nettoyez le compartiment intérieur de l'appareil. (Voir le chapitre « Nettoyage de l'appareil ».)
Branchement électrique
La prise de courant doit être proche de l'appareil et demeurer librement accessible même après avoir installé ce dernier.
Mise en garde
Risque d'électrocution!
N'utilisez jamais de bloc multiprise ou de rallonge si la longueur du cordon d'alimentation secteur est insuffisante. Dans ce cas, contactez le service après-vente qui vous indiquera des alternatives.
L'appareil est conforme à la classe de protection I. Raccordez l'appareil au courant alternatif 220 - 240 V/50 Hz via une prise de courant installée dans les règles et comptant un fil de terre. La prise doit être protégée par un fusible de 10 A à 16 A.
Sur les appareils utilisés dans des pays non européens, vérifie si la tension et le type de courant indiqués correspondent aux valeurs de votre réseau électrique. Vous trouverez ces indications sur la plaque signalétique, Fig. 18.
Mise en garde
Il ne faut en aucun cas raccorder l'appareil à des fiches électroniques d'économie d'énergie.
Nos appareils peuvent être alimentés via des onduleurs pilotés par le secteur ou à pilotage sinusoidal. Directement raccordées au réseau public, les installations photovoltaïques font appel à des onduleurs pilotés par le secteur. Dans les solutions en ilots (p. ex. sur les bateaux ou les refuges de montagne), ne disposant pas d'un raccordement direct au réseau électrique public, il faut utiliser des onduleurs à pilotage sinusoidal.
Présentation de l'ordinateur
Veuillez déplier la dernière page, illustrée, de la notice. La présente notice d'utilisation vaut pour plusieurs modèles.
L'équipement des modèles peut varier.
Selon le modèle, l'appareil peut différer du contenu des illustrations.
1-4 Éléments de commande 5 Éclairage (LED) 6 Clayette en verre dans le compartiment réfrigérateur 7 Bac à légumes 8 Casier à beurre et à fromage * 9 Balconnet à œufs* 10 Clayette à grandes bouteilles 11 (Petit) tiroir à surgelés 12 Clayette en verre dans le compartiment congélateur 13 (Grand) tiroir à surgelés 14 Orifice d'écoulement de l'eau de dégivrage 15 Pied à vis
Compartiment réfrigérateur
Éléments de commande
Fig. 2
1 Touche marche / arrêt
Il sert à allumer et éteindre l'ensemble de l'appareil.
2 Affichage de la température dans le compartiment réfrigérateur
Les chiffres correspondant aux températures °C régées dans le compartment réfrigérateur.
3 Indicateur de supercongélation
Ce voyant s'allume que pour indiquer que la supercongélation s'est enclenchée.
4 Touche de réglage de la température dans le compartiment réfrigé
Cette touche sert à régler la température du compartiment réfrigérateur.
Enclenchement de l'ordinateur
Fig. 2
Allumez l'appareil par la touche Marche / Arrêt 1.
L'appareil commence à réfrigerer.
L'éclairage est allumé tant que la porte reste ouverte.
Nous vous recommandons de régler la température sur +4°C.
Remarques concernant le fonctionnement de l'ordinateur
- Après l'allumage, l'appareil peut avoir besoin de plusieurs heures pour atteindre les températures réglementées. Pendant cette période, ne rangez pas de produits alimentaires dans l'appareil. Pendant le fonctionnement du groupe frigorifique, des gouttelettes d'eau ou du givre se forment sur la paroi arrière du compartiment réfrigérateur. Ce phénomène est le résultat du fonctionnement de l'appareil. Inutile de gratter le givre ou d'essuyer les gouttes d'eau. La paroi arrière se dégivre automatiquement. L'eau de dégivrage est récupérée dans la rigole d'écoulement, Fig. 14, puis coule jusqu'au groupe frigorifique où elle s'évapore. L'appareil chauffe légèrement une partie de ses surfaces frontales pour empêcher une condensation d'eau dans la zone du joint de porte. Si la porte du compartiment congélateur ne se laisse pas immédiatement rouvrir après l'avoir fermée, attendez un moment pour laisser à la dépression régnant dans le compartiment le temps de se résorber. En raison du système frigorifique employé, les grilles de condensation peuvent se couvrir rapidement de givre en certains endroits. Ceci n'influence pas sur leur fonction ni sur la consommation d'électricité. Un dégivrage s'impose uniquement lorsque le givre ou la glace s'est accumulé(e) sur toute la surface de la grille et qu'il ou elle fait plus de 5 mm d'épaisseur.
Réglage de la température
Fig. 2
Compartment réfrigérateur
La température est réglable entre +2°C et +8°C.
Appuyez sur la touche de réglage de la température jusqu'à ce que la température souhaitée soit réglée dans le compartiment réfrigérateur.
L'appareil mémorise la valeur réglée en dernier. La température réglée s'affiche à l'affichage de température 2.
La température régnant dans le compartiment congélateur dépend de celle régnant dans le compartiment réfrigérateur.
Une baisse de la température dans le compartiment réfrigérateur entraîne aussi une baisse de celle du compartiment congélateur.
Contenance utile
Vous trouvez les indications relatives à la contenance utile sur la plaque signalétique de votre appareil. Fig. 18
Utiliser l'intégralité du volume de congélation
Pour pouvoir ranger la quantité maximale de produits congelés, vous pouvez retirer toutes les pièces composant l'équipement. Il devient alors possible d'empiler les produits alimentaires au bas du département de congélation.
Pour retirer les pièces d'équipement : Tirez le bac à produit congelés à vous jusqu'à la butée, soulevez-le à l'avant puis extrayez-le. Fig. 15
Le compartiment réfrigérateur
Le compartiment réfrigérateur est l'endroit idéal où ranger la viande, la charcuterie, le poisson, les produits laitiers, les œufs, les plats précuits et les pâtisseries.
Consignes de rangement
- Rangez des produits alimentaires frais et intacts. Ils conserveront ainsi plus longtemps leur qualité et leur fraîcheur. Produits tout prêts et liquides conditionnés : respectez la date de conservation minimum ou la date de consommation indiquée par le fabricant. Pour préserver l'arôme, la teinte et la fraîcheur, rangez les produits alimentaires bien emballés ou couverts. Vous évitez de la sorte que des pièces en plastique transmettent le goût ou se décolorent dans le compartiment réfrigérateur.
- Attendez que les boissons et aliments chauds aient refroidi à la température de la pièce avant de les ranger dans l'appareil.
Remarque
Évitez que les produits alimentaires entrent en contact avec la paroi arrêtée. Cela gêne sinon la circulation de l'air. Les produits alimentaires ou les emballages pourraient rester collés, par congélation, contre la paroi arrêtée.
Tenez compte des différentes zones froides dans le compartiment réfrigérateur
L'air circulant dans le compartiment réfrigérateur fait que des zones différemment froides apparaissent :
Zone la moins froide. Elle se trouve complètement en haut, contre la porte.
Remarque
Rangez dans la zone la moins froide, par ex. le fromage dur et le beurre. De la sorte, le fromage peut continuer de développer son arôme et le beurre demeure tartinable.
La zone la plus froide se trouve dans le bac tiroir.
Remarque
Rangez les produits alimentaires délicats dans la zone la plus froide (par ex. le poisson, la charcuterie, la viande).
Bac à légumes avec régulateur d'humidité
Pour créer un climat de stockage optimal pour les légumes et les fruits, vous pouvez, en fonction de la quantité rangée, régler l'humidité de l'air qui régnera dans le bac à légumes:
- Petites quantités de fruits et légumes - humidité de l'air élevée ■ grandes quantités de fruits et légumes - humidité de l'air réduite
Remarques
Il est recommandé de ranger les fruits (par exemple ananas, bananes, papayes, agrumes) et légumes (par exemple les aubergines, concombres, courgettes, poivrons, tomates et pommes de terre) qui craignent le froid hors du réfrigérateur à des températures entre +8°C à +12°C pour en préserver la qualité et l'arôme. Suivant la quantité et la nature des produits stockés, de l'eau peut se condenser dans le bac à légumes. Retirez l'eau condensée avec un essuie-tout sec et ajustez l'humidité de l'air dans le bac à légumes via le régulateur d'humidité.
Utilisation du compartiment congélateur
Sert à ranger des produits surgelés. Sert à confectionner des glaçons. - Pur congélation des produits alimentaires.
Remarque
Veillez à ce que la porte du compartiment congélateur soit correctement fermée! Si cette porte reste ouverte, les produits surgelés dégèleront. Le compartiment congélateur se givre fortement. En outre: gaspillage d’énergie du à une consommation élevée d’électricité!
Capacité de congélation maximale
Sur la plaquette signalétique, vous trouverez des indications concernant la capacité de congélation maximale en 24 heures. Fig. 18
Conditions préalables à la capacité de congélation maximale
Avant de ranger des produits alimentaires frais, allumez la supercongélation (voir le chapitre « Supercongélation »). Retirez les pièces d'équipement. Empilez les produits alimentaires directement sur les clayettes et au bas du compartiment Congélateur. - Rangez les quantités assez importantes de produits alimentaires dans le département le plus haut. Ils y seront congelés à la fois très vite et en douceur. Faites congeler les produits alimentaires frais le plus près possible des parois latérales.
Achats de produits surgelés
Leur emballage doit être intact. Ne dépassez pas la date limite de conservation. Il faut que la température dans le congélateur du supermarché soit de -18 °C ou encore plus basse. Utilisez de préférence un sac isotherme pour le transport puis rangez les produits le plus rapidement possible dans le compartiment congélateur.
Congélation des aliments
Pour congeler les aliments, n'utilise que des aliments frais et d'un aspect impeccable. Veillez à ce que les produits alimentaires à congeler n'entrent pas en contact avec des produits déjà congélés. L'air ne doit pas pénétrer dans l'emballage pour que les aliments ne perdent pas leur goût ni ne sèchent.
Rangement des produits surgelés
Insérez le bac à produits congelés jusqu'à la butée, afin d'assurer une circulation impeccable de l'air.
S'il faut ranger beaucoup de produits alimentaires, vous pouvez les empiler directement sur les clayettes en verre et sur le fond du compartiment congélateur.
- À cette fin, extrayez tous les bacs à produits congelés.
- Tirez le bac à produit congelés à vous jusqu'à la butée, soulevez-le à l'avant puis extrayez-le. Fig. 15
Congélation de produits frais
Pour congeler les aliments, n'utilisez que des aliments frais et d'un aspect impeccable.
Il faudrait blanchir les légumes avant de les congeler, pour préserver le mystère. possible leur valeur nutritive, leur arôme et leur teinte. Il n'est pas nécessaire de blanchir les aubergines, poivrons, courgettes et asperges.
Vous trouverez en librairie toute une bibliographie sur la congélation et le blanchiment.
Remarque
Veillez à ce que les produits alimentaires à congeler n'entrent pas en contact avec des produits déjà congélés.
Se présente à la congélation : Pâtisseries, poissons et fruits de mer, viande de boucherie et gibier, volaille, fruits, légumes, herbes culinaires, œufs sans la coque, produits laitiers comme le fromage, le beurre et le fromage blanc, plats précuisés et restes de plats tels que les soupes, ragouts, la viande et le poisson cuits, les plats aux pommes de terre, les soufflés et mets sucrés. Ne se présente pas à la congélation : Variétés de légumes habituellement dégustées crues telles que la salade ou les radis, œufs dans leur coque, raisins, pommes, poires et pêches entières, œufs cuits durs, yaourt, lait caillé, crème acidulée, crème fraîche et mayonnaise.
Emballer les surgelés
L'air ne doit pas pénétrer dans l'emballage pour que les aliments ne perdent pas leur goût ni ne sèchent.
- Placez les aliments dans l'emballage.
- Presser pour chasser l'air. 3. Obturez l'emballage hermétiquement.
- Indiquez sur l'emballage le contenu et la date de congélation.
Emballages adaptés :
Film en plastique, feuilles en polyéthylène, feuilles d'aluminium, boîtes de congélation.
Vous trouverez ces produits dans le commerce spécialisé.
Emballages inadaptés :
Papier d'emballage, papier sulfurisé, cellophane, sacs-poubelles et sachets d'achat déjà utilisés.
Moyens d'obturation adaptations :
Caoutchoucs, clips en plastique, ficelles, rubans adhésifs résistants au froid, ou assimilés.
Vous pouvez sceller les sachets ou boudins en polyéthylène avec une thermosoudeuse.
Durée de conservation des produits surgelés
La durée de conservation dépend de la nature des produits alimentaires.
Si la température a été réglée sur -18 °C :
■ Poisson, charcuterie, plats pré-cuisinés, pâtisseries : jusqu'à 6 mois Fromage, volaille, viande : jusqu'à 8 mois Fruits et légumes : jusqu'à 12 mois
Supercongélation
Il faudrait congeler les produits alimentaires à cœur le plus rapidement possible afin de préserver leurs vitamines, leur valeur nutritive, leur aspect et leur goût.
Pour empêcher une hausse indésirable de la température, allumez la supercongélation quelques heures avant de ranger des produits alimentaires frais. 4 à 6 heures suffisent généralement.
L'appareil fonctionne désormais en permanence. Le compartiment congélateur atteint une température très basse.
S'il faut utiliser la capacité de congélation maximale, il faut enclencher la supercongélation 24 heures avant de ranger des produits frais.
Si vous ne souhaitez congeler que de petites quantités d'aliments (jusqu'à 2 kg), vous n'avez pas besoin d'enclencher la supercongélation.
Allumage et extinction
Appuyez sur la touche 4 de réglage de la température jusqu'à que la mention super 3 s'allume.
La supercongélation se désactive automatiquement au bout de 21/2 jours.
Décongélation des produits
Selon la nature et l'utilisation des produits surgelés, vous pouvez choisir parmi plusieurs possibilités :
à la température ambiante, dans le réfrigérateur, dans le four électrique, avec / sans ventilateur à air chaud, dans le micro-ondes.
Attention
Ne remettez pas à congeler des produits alimentaires partiellement ou entièrement décongelés. Vous pourrez les recongeler uniquement après les avoir transformés en plats pré-cuisinés (par cuisson ou rotissage).
Dans ce cas, consommez-les nettement avant la date limite de conservation.
Équipement
(selon le modèle)
Casier à beurre et à fromage
Pour ouvrir le casier à beurre, il suffit d'appuyer légèrement au milieu de sa trappe.
Pour nettoyer le casier, soulevez-le par le bas et extrayez-le.
Support réglable « easylift » en contre-porte
La clayette se règle en hauteur sans qu'il faille l'extraire.
Appuyez simultanément sur les boutons latéraux du support pour pouvoir le déplacer vers le bas. Vous pouvez le déplacer vers le haut sans devoir appuyer sur les boutons.
Porte-bouteilles
Le porte-bouteilles empêche ces dernières de se renverser lorsque vous ouvrez et refermez la porte.
Clayettes en verre
Dans le volume intérieur, vous pouvez faire varier la configuration des clayettes selon besoin : Pour ce faire, tirez la clayette, soulevez-la à l'avant et retirez-la.
Rangement variable de la clayette
Fig. 8
Si nécessaire, il est possible de faire basculer la clayette vers le bas : Tirez la clayette en avant, abaissez-la et poussez-la en arrière.
Elle convient pour stocker des produits alimentaires et des bouteilles.
Bac tiroir
Fig. 9
Vous pouvez sortir le bac pour le charger et le décharger. Pour ce faire, soulevez le bac et extrayez-le. La fixation du bac est variable.
Clayette à bouteilles
Fig. 10
Cette clayette permet de ranger des bouteilles de manière sûre. La fixation est variable.
Insert pour bac à légumes
Fig. 11
Vous pouvez sortir l'insert.
Bac à produits congelés (grand)
Fig. 1/13
Pour ranger des produits congelés volumineux, par ex. dindes, canards et oies.
Remarque
Il n'est pas possible de retirer la cloison séparatrice (si présente).
Bac à glaçons
Fig. 16
- Remplissez le bac à glaçons aux 3/4 d'eau potable puis rangez-le dans le compartiment Congélateur.
- Si le bac est resté collé dans le compartiment Congélateur, n'utilisez qu'un instrument émoussé pour le décoller (un manche de cuiller par ex.).
- Pour enlever les glaçons du bac, passez-le brièvement sous l'eau du robinet ou déformez légèrement le bac.
Accumulateurs de froid
Lors d'une coupure de courant ou en cas de panne, les accumulateurs de froid retardent le réchauffement des produits surgelés stockés dans l'appareil. Pour parvenir à la durée maximale de stockage, placez l'accumulateur de froid sur les produits alimentaires situés dans le compartiment le plus haut.
Vous pouvez également vous servir des accumulateurs de froid pour emporter des aliments, par ex. dans un sac isotherme et les conserver ainsi au frais pendant une durée limitée.
Autocollant « OK
(selon le modèle)
L'autocollant « OK » vous permet de vérifier si les plages de températures sûres de +4 °C ou moins recommandées pour les aliments sont atteintes dans le compartiment réfrigérateur. Si l'autocollant n'indique pas « OK », abaissez progressivement la température.
Remarque
Après la mise en service de l'appareil, ce dernier peut nécessiter jusqu'à 12 heures pour atteindre la température régée.
Réglage correct
Mettre l'appareil hors tension
Fig. 2
Appuyez sur la touche Marche / Arrêt 1. L'affichage de température 2 s'éteint. Le groupe frigorifique s'éteint.
Remisage de l'appareil
Si l'appareil doit rester longtemps sans servir :
- Éteignez l'appareil.
- Débranchez la fiche mâle du secteur ou ramenez le disjoncteur en position éteinte.
- Nettoyez l'appareil.
- Laissez la porte de l'appareil ouverte.
Compartment réfrigérateur
La décongélation a lieu automatiquement.
L'eau de dégivrage s'écoule par les rigoles à cet effet et le trou d'écoulement pour gagner la zone d'évaporation de l'appareil.
Le compartiment congélation ne décongèle pas automatiquement vu que les produits surgelés doivent le rester. Une couche de givre dans le compartiment congélation réduit la transmission de froid aux produits surgelés et accroît la consommation de courant. Enlevez régulièrement cette couche de givre.
Attention
Ne raclez jamais la couche de givre avec un couteau ou un objet pointu. Vous risqueriez d'endommager les tubulures dans lesquelles circule le produit réfrigérant. Le fluide réfrigérant en train de jaillir risque de s'enflammer ou de provoquer des lésions oculaires.
Procedure:
Remarque
Enclenchez la supercongélation env. 4 heures avant de procéder au dégivrage pour que les aliments atteignent une température très BASSE et puissent rester ainsi un certain temps à la température ambiante sans décongeler.
- Pour dégivrer l'appareil, éteignez-le.
- Débranchez la fiche mâle du secteur ou ramenez le disjoncteur en position éteinte.
- Rangez les tiroirs remplis de produits surgelés dans un endroit frais. Posez les accumulateurs de froid (si fournis avec l'appareil) sur ces produits.
- Ouvrez l'orifice d'écoulement de l'eau de dégivrage. Fig. 17
- Pour recupérer l'eau de dégivrage, vous pouvez utiliser le support pour grandes bouteilles. Pour ce faire, retirez le support pour grandes bouteilles (voir le chapitre Nettoyer l'appareil) et placez-le sous l'orifice ouvert d'écoulement de l'eau de dégivrage.
- Pour accélérer le dégivrage, posez dans l'appareil, sur deux dessous de plat, deux casseroles remplies d'eau très chaude.
- Après le dégivrage, videz l'eau de dégivrage recueillie. À l'aide d'une éponge, essuyez l'eau de dégivrage restée au bas du compartiment de congélateur.
- Refermez l'orifice d'écoulement de l'eau de dégivrage.
- Remettez le support pour grandes bouteilles en place dans la porte. 10. Après le dégivrage, rebranchez l'appareil et allumez-le.
Attention
N'utilisez aucun produit de nettoyage ni contenant du sable, du chlorure ou de l'acide. N'utilisez jamais d'éponges abrasives ou susceptibles de rayer.
Des zones corrodées pourraient apparaître sur les surfaces métalliques.
Ne nettoyez jamais les clayettes et les bacs au lave-vaisselle.
Ces pièces pourraient se déformer!
Procédez comme suit :
- Éteignez l'appareil avant de le nettoyer.
- Débranchez la fiche du secteur ou ramenez le disjoncteur en position éteinte.
- Retirez les produits surgelés et stockez-les dans un endroit frais. Posez l'accumulateur de froid (si) sur les produits alimentaires.
- Attendez que la couche de givre ait fondu.
- Ne nettoyez l'appareil qu’avec un chiffon doux, de l'eau tiède et du produit à vaisselle représentant un pH neutre. L'eau de nettoyage ne doit pas pénétrer dans l'éclairage.
- N'essuyez le joint de porte qu'avec un chiffon et de l'eau propre ; ensuite, séchez-le à fond.
- Après le nettoyage : rebranche la fiche mâle de l'appareil puis réenclenchez-le.
- Rangez à nouveau les produits congelés.
Équipement
Pour nettoyer, il est possible de retirer toutes les pièces variables de l'appareil.
Sortir les supports en contre-porte fig. 6
Soulevez les supports et retirez-les.
Retirer les clayettes en verre
Pour ce faire, tirez la clayette, soulevez-la à l'avant et retirez-la.
Soulevez le bac tiroir et extrayez-le.
Bandeau d'écoulement de l'eau de dégivrage
Pour nettoyer la rigole d'écoulement de l'eau de dégivrage, il faut détacher la clayette en verre, située au-dessus du bac à légumes, Fig. 1/7, du bandeau situé sur l'orifice d'écoulement de l'eau de dégivrage :
- Retirer la clayette en verre.
- Soulevez le bandeau d'écoulement de l'eau de dégivrage et retirez-le. Fig. 14
Remarque
Avec un bâtonnet ouaté ou un objet similaire, nettoyez régulièrement la rigole et le trou d'écoulement afin que l'eau de dégivrage puisse s'écouler.
Tiroir à légumes
(selon le modèle)
Pour le nettoyage, il est possible de détacher le bandeau du tiroir à légumes.
Poussez les boutons latéraux l’un après l’autre et soulevez ce faisant le bandeau du tiroir à légumes. Fig. 13
Retirer le bac
Fig. 15
Tirez le bac à vous jusqu'à la butée, soulevez-le à l'avant puis extrayez-le.
Odeurs
Si des odeurs désagréables se manifestent :
- Éteignez l'appareil par la touche Marche / Arrêt. Fig. 2/1
- Sortez tous les produits alimentaires de l'appareil.
- Nettoyez l'intérieur de l'appareil (voir le chapitre « Nettoyage de l'appareil »).
- Nettoyez tous les emballages.
- Pour empêcher l'apparition d'odeurs, mettez sous emballage hermétique les produits alimentaires qui dégagent une forte odeur.
- Remettez l'appareil en marche.
- Rangez les produits alimentaires.
- Au bout de 24 heures, vérifie si de nouveau des odeurs sont apparues.
Éclairage (LED)
Votre appareil est équipé d'un éclairage par LED
ne demandant pas d'entretien.
Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés.
Économies d'énergie
- Placez l'appareil dans un local sec et aérable. Veillez à ce que l'appareil ne soit pas directement exposé aux rayons solaires et qu'il ne se trouve pas à proximité d'une source de chaleur (par ex. radiateur, cuisinière).
Utilisez le cas échéant une plaque isolante.
- Attendez que les plats chauds aient refroidi avant de les ranger dans le compartiment Congélateur. Déposez le produit congelé dans le compartiment réfrigérateur et profitez de son froid pour refroidir les produits alimentaires. Faites dégeler régulièrement la couche de givre présente dans la compartment Congélateur.
Une couche de givre gêne la communication du froid aux produits et accroît la consommation de courant.
N'ouvre la porte de l'appareil que le plus brievement possible. Pour éviter une consommation accrue de courant, nettoyez occasionnellement le dos de l'appareil.
Si présent : Montez les écarteurs muraux pour parvenir à la quantité mentionnée d'énergie absorbée par l'appareil (voir la notice de montage). Un écart moins élevé par rapport au mur ne restreint pas le fonctionnement de l'appareil. Dans ce cas, l'énergie absorbée peut augmenter légèrement. Il ne faut pas dépasser un écart de 75 mm. L'agencement des pièces d'équipement n'influe pas sur l'énergie absorbée par l'appareil.
Bourdonnement sourd
Les moteurs tournent (par ex. groupes frigorifiques, ventilateur).
Cliquetis, sifflement léger ou gargouillis Le fluide frigorigène circule dans les tuyaux.
Cliquetis
Le moteur, les interrupteurs ou les électrovannes s'allument / s'éteignent.
L'appareil ne repose pas d'aplomb
Veuillez mettre l'appareil d'aplomb à l'aide d'un niveau à bulle. Ajustez ensuite l'horizontalité par les pieds à vis ou placez un objet dessous.
L'appareil touche quelque chose
Éloignez l'appareil de meubles ou d'appareils voisins.
Les bacs ou surfaces de rangement vacillent ou se coincent
Vérifiez les pièces amovibles puis remettez-les en place correctement.
Où récipients se touchent
Éloignez légèrement les bouteilles ou récipients les uns des autres.
Remédier soi-même aux petites pannes
Avant d'appeler le service après-vente (SAV):
Vérifiez s'il vous plaît si vous ne pouvez pas remédier vous-même au dérangement à l'aide des instructions qui suivent.
Vous éviterez des dépenses inutiles car le déplacement du technicien du SAV vous sera facturé même pendant la période de garantie.
| Dérangement Cause possible Remède |
| La température déviefortement par rapportau réglage. | | Dans certains cas, il suffira d'éteindre l'appareil pendant 5 minutes.Si la température est trop élevé, vérifie au bout de seulement quelques heures si un rapprochement de la température a eu lieu.Si la température est trop BASSE, vérifie à nouveau la températurele lendomain. |
| Aucunvoyant ne s'allume. Coupure de courant ;disjoncteur disjoncté ; fichemâle pas complètementbranchée dans la prise. | Branchez la fiche mâle dans la prisede courant. Vérifiez s'il y a du courant, vérifiez les fusibles / disjoncteurs. | |
| La température dansle compartmentréfrigérateur est trop BASse. | Vaussez régèlela température trop BASse. | Haussez la température (voir la section« Réglage de la température ») |
| Le fond du compartmentde réfrigération est mouillé. | Les rigoles à euide dégivrage ou le troudd'écoulement sont bouchés. | Nettoyez les rigoles d'écoulement de l'eau de condensation et le tuyau d'écoulement voir « Nettoyage de l'appareil ». Fig. 14 |
| La température régnant dansle compartment congélateurest trop élevé. | Vous avez ouvertféquemment l'appareil. | N'ouvre pas l'appareil inutillement. |
| Les orifices d'apportet d'évacuation d'air sontreouverts par des objetsfaisant obstacle. | Enlevez ces obstacles. |
| Vous avez mis une assezgrande quantité d'alimentsà congeler. | Ne dépassez pas la capacité de congélationmaximale. |
| L'appareil ne réfrigère pas, l'affichage de température et l'éclairage interieur sont allumés. | L'appareil se trouve sur le mode Exposition. | Lancez l'autodiagnostic de l'appareil (voir le chapitre « Autodiagnostic de l'appareil »). Une fois le programme exécuté, l'appareil revient sur le service normal. |
| De la condensation se forme à la surface de l'appareil et sur les clayéttes à l'intérieur de l'appareil. | Les températures ambantes chaudes et humides renforcient cet effet. | Essuyez l'eau avec un chiffon sec et doux. Ouvrez l'appareil le plus brièvement possible Veillez à ce que l'appareil soit toujours correctement fermé. |
Votre appareil est équipé d'un programme automatique d'autodiagnostic qui vous affiche les sources de défauts; seul le service après-vente est en mesure de les supprimer.
Lancer l'autodiagnostic de l'ordinateur
- Éteignez l'appareil par la touche Marche / Arrêt 1 et attendez 5 minutes.
- Allumez l'appareil par la touche Marche / Arrêt 1 et au cours des dix premières secondes, appuyez pendant 3-5 secondes sur la touche de réglage de la température 4 jusqu'à ce que la mention 2°C s'affiche à l'affichage de température 2.
Le programme d'autodiagnostic démarre lorsque les mentions de température s'allument les unes après les autres.
Si au bout d'un temps bref l'appareil affiche la température réglée avant l'autodiagnostic, ceci signifie qu'il fonctionne correctement.
Si la mention « super » 3 clignote pendant 10 secondes, cela signifie qu'il y a présence d'un defaulted. Veuillez prévenir le service après-vente.
Terminer l'autodiagnostic de l'ordinateur
Une fois le programme exécuté, l'appareil revient sur le service normal.
Service après-vente
Pour connaître le service après-vente situé le plus près de chez vous, consultez l'annuaire téléphonique ou le répertoire des services après-vente (SAV). Veuillez indiquer au SAV le numéro de série (E-Nr.) de l'appareil et son numéro de fabrication (FD-Nr.).
Vous trouvez ces indications sur la plaque signaletique. Figure 18
Aidez-nous à éviter des déplacements inutiles : merci d'indiquer les numéros de série et de fabrication. Vous économiserez ainsi des suppléments de frais inutiles.
Commande de réparation et conseils en cas de dérangements
Vous trouverez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.
FR0140101100
B070222141
CH0848840040
