Caractéristiques techniques	Moniteur vidéo pour bébé avec écran LCD de 2,4 pouces, portée de transmission jusqu'à 300 mètres en champ libre, caméra avec vision nocturne infrarouge.
Utilisation	Facile à installer, fonctionne sur batterie rechargeable ou secteur, permet de surveiller le bébé à distance avec audio bidirectionnel.
Maintenance et réparation	Nettoyer régulièrement l'écran et la caméra avec un chiffon doux, vérifier la charge de la batterie, consulter le manuel pour des instructions de dépannage.
Sécurité	Cryptage des données pour assurer la sécurité des transmissions, respecter les instructions d'utilisation pour éviter les interférences.
Informations générales	Compatible avec plusieurs caméras, possibilité d'ajouter des caméras supplémentaires, garantie limitée de 2 ans.

FOIRE AUX QUESTIONS - DIVM550 ALECTO

Comment puis-je connecter le moniteur ALECTO DIVM550 à mon smartphone ?

Pour connecter le moniteur ALECTO DIVM550 à votre smartphone, assurez-vous que le moniteur est allumé, puis activez le mode Bluetooth sur votre téléphone. Suivez les instructions dans le manuel d'utilisation pour coupler les appareils.

Que faire si je ne peux pas entendre le son du moniteur ?

Vérifiez d'abord que le volume du moniteur est réglé à un niveau audible. Assurez-vous également que le moniteur est correctement branché et qu'aucun mode silencieux n'est activé.

Le moniteur ALECTO DIVM550 ne se charge pas, que faire ?

Si le moniteur ne se charge pas, vérifiez que le câble et l'adaptateur secteur fonctionnent correctement. Essayez de brancher le moniteur sur une autre prise pour voir si le problème persiste.

Comment puis-je régler la caméra du moniteur pour une meilleure vue ?

La caméra du moniteur ALECTO DIVM550 peut être inclinée et pivotée manuellement. Ajustez-la doucement jusqu'à ce que vous obteniez l'angle de vue souhaité.

Que faire si l'écran du moniteur reste noir ?

Si l'écran reste noir, vérifiez que le moniteur est allumé et chargé. Si le problème persiste, essayez de le réinitialiser en suivant les instructions du manuel.

Comment puis-je changer les paramètres de la température affichée sur le moniteur ?

Pour changer les paramètres de température, accédez au menu des réglages sur l'écran du moniteur et sélectionnez l'option appropriée. Suivez les instructions affichées à l'écran.

Est-il possible de connecter plusieurs caméras au moniteur ALECTO DIVM550 ?

Oui, le moniteur ALECTO DIVM550 peut être connecté à plusieurs caméras. Consultez le manuel d'utilisation pour savoir comment ajouter et gérer plusieurs caméras.

Comment mettre à jour le firmware du moniteur ALECTO DIVM550 ?

Pour mettre à jour le firmware, connectez le moniteur à votre réseau Wi-Fi et suivez les instructions dans le menu des paramètres pour rechercher les mises à jour disponibles.

Que faire si le moniteur perd la connexion Wi-Fi ?

Si le moniteur perd la connexion Wi-Fi, vérifiez d'abord que votre routeur fonctionne correctement. Redémarrez le moniteur et reconnectez-le à votre réseau Wi-Fi via les paramètres.

Le moniteur ALECTO DIVM550 émet un bruit de fond, que dois-je faire ?

Un bruit de fond peut être causé par des interférences. Essayez de déplacer le moniteur ou d'éloigner les appareils électroniques à proximité pour minimiser les interférences.

MODE D'EMPLOI DIVM550 ALECTO

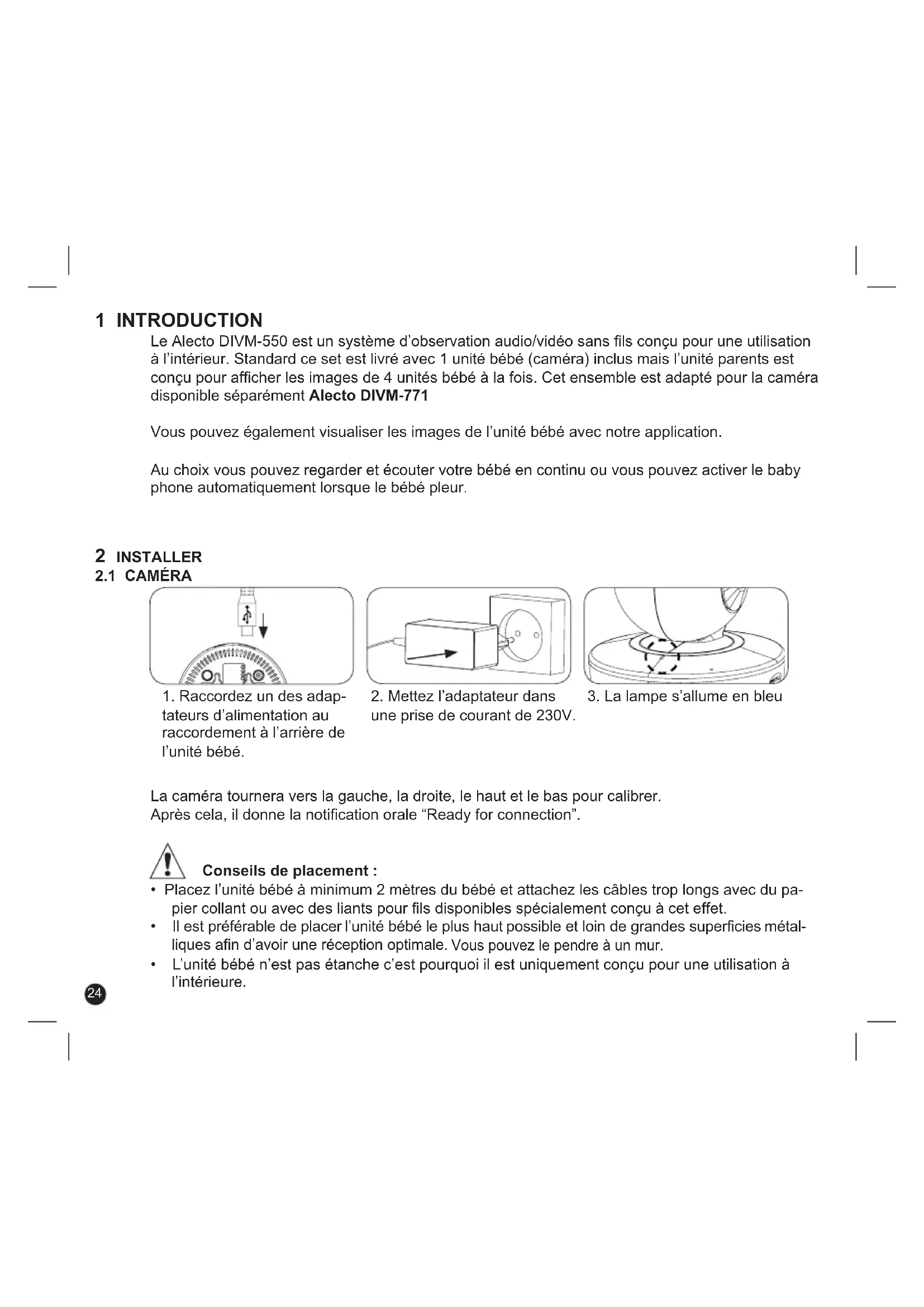

Le Alecto DIVM-550 est un système d'observation audio/vidéo sans fils conçu pour une utilisation à l'intérieur. Standard ce set est livré avec 1 unité bébé (caméra) inclus mais l'unité parents est conçu pour afficher les images de 4 unités bébé à la fois. Cet ensemble est adapté pour la caméra disponible séparément Alecto DIVM-771

Vous pouvez également visualiser les images de l'unité bébé avec notre application.

Au choix vous pouvez regarder et écouter votre bébé en continu ou vous pouvez activer le baby phone automatiquement lorsque le bébé pleur.

2 INSTALLER

2.1 CAMÉRA

1. Raccordez un des adaptateurs d'alimentation au raccordement à l'arrière de l'unité bébé.

1. Mettez l'adaptateur dans une prise de courant de 230V.

1. La lampe s'allume en bleu

La caméra tournera vers la gauche, la droite, le haut et le bas pour calibrer. Après cela, il donne la notification orale "Ready for connection".

Conseils de placement :

• Placez l'unité bébé à minimum 2 mètres du bébé et attachez les câbles trop longs avec du papier collant ou avec des liants pour fils disponibles spécialement conçu à cet effet.
• Il est préférable de placer l'unité bébé le plus haut possible et loin de grandes superficies métalliques afin d'avoir une réception optimale. Vous pouvez le pendre à un mur.
  • L'unité bébé n'est pas étanche c'est pourquoi il est uniquement conçu pour une utilisation à l'intérieure.

2.2 UNITE PARENTS

1. Raccordez l'autre adaptateur d'alimentation avec le raccord sur le côté gauche de l'unité parents.

1. Mettez l'adaptateur dans une prise de courant de 230V.

Veillez à ce que le câble de l'adaptateur ne cause pas de chute. Regroupez les fils trop long avec du papier collant ou avec des liants pour fils disponibles spécialement conçu à cet effet.

Recharger :

Dès que vous avez raccordé l'adaptateur d'alimentation à l'unité parents et mis cet adaptateur dans une prise de courant de 230V, la pile est en charge.

• Le circuit de chargement pour la pile est réglée électroniquement, il n'existe pas de danger pour un sur chargement grâce à quoi vous pouvez laisser l'adaptateur raccordé en continu.
• Au cas où vous n'utilisez pas le set pendant une longue période (> 2 mois), il est tout de même conseillé de retirer l'adaptateur hors de la prise de courant. Éteignez l'unité parents lorsque la batterie est pleine entre 80 et 85%.

Mettez l'antenne de l'unité parents tout droit pour une meilleur portée.

L'unité parents n'est pas étanche c'est pourquoi il est uniquement conçu pour l'intérieure. Protégez l'unité parents de l'humidité et du sable lors d'une utilisation à l'extérieur.

2.3 CONNECTER UNITÉ PARENTS ET CAMÉRA

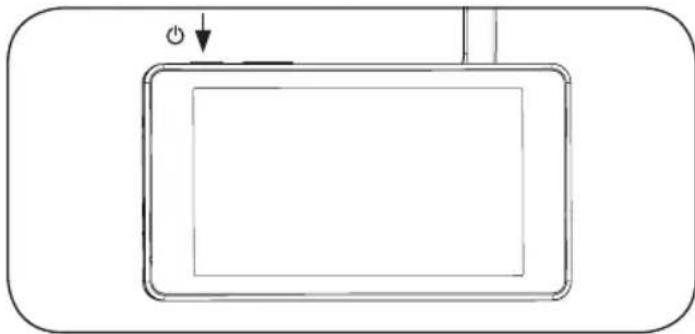

1) Appuyez pendant 4 secondes sur la touche pour activer l'unité parents. Si l'unité parents est chargée et indique le niveau de la batterie, appuyez d'abord brièvement sur le bouton.

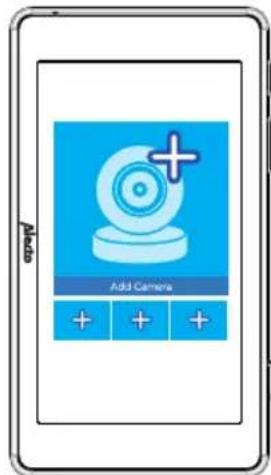

Après l'écran de chargement ALECTO vous verrez quatre icônes :

2) Appuyez sur pour enregistrer la première caméra. Si vous achetez un deuxième caméra, il peut être enregistré avec les mêmes étapes, mais appuyez sur l'un des trois .

3) Il y a maintenant deux options ; "Connector caméra" "Connector Wi-Fi"

Choisir "Connector caméra".

4) Sélectionnez le numéro de caméra "ALECTOXXXX" (XXXX est un nombre unique) S'il n'apparaît pas dans la liste, vérifiez que la prise de la caméra est correctement connectée et tapez sur "Actualiser".

Add Camera + + +

Cela peut prendre plus d'une minute pour que la connexion soit établie. Dès que cela réussit, l'image enregistrée par la caméra est affichée en plein écran.

2.4 CONNECTER SMARTPHONE ET CAMÉRA

L'application Alecto peut connecter la caméra via un point d'accès WiFi. Après cela, les images de la caméra peuvent également être visualisées sur un autre point d'accès WiFi ou via internet mobile

1) Télécharger le APP Alecto Dual via Google Play ou App Store, avec le logo blanc.

Remarque: plusieurs applications Alecto sont disponibles.

L'application pour cet appareil est la seule avec un fond blanc.

2) Le téléphone doit être proche de l'appareil photo et connecté au réseau WiFi auquel vous souhaitez connecter.

3) Ouvrir l'App et appuyer sur

4) Sélectionnez le numéro de caméra "ALECTOXXXX" (XXXX est un nombre unique)

S'il n'apparaît pas dans la liste, vérifiez que la prise de la caméra est correctement connectée et tapez sur "Actualiser".

Cela peut prendre plus d'une minute pour que la connexion soit établie.

Après cela, le caméra chercher des points d'accès WiFi.

5) Choisissez votre connexion réseau sans fil dans la liste.
6) Appuyez sur la case blanche "Password" et entrez le mot de passe de cette connexion internet. Appuyez sur la case bleu "OK"

Cela peut prendre plus de 40s pour que la connexion soit établie. Si un deuxième smartphone est connecté à la même caméra, ces étapes doivent être répétées. Si “Connector” reste visible, vérifiez la qualité de la connexion WiFi.

Lorsque vous vous connectez à Internet, nous vous recommandons de changer le mot de passe de la caméra. Voir chapitre 6.3

3 SOMMAIRE DE FONCTIONS

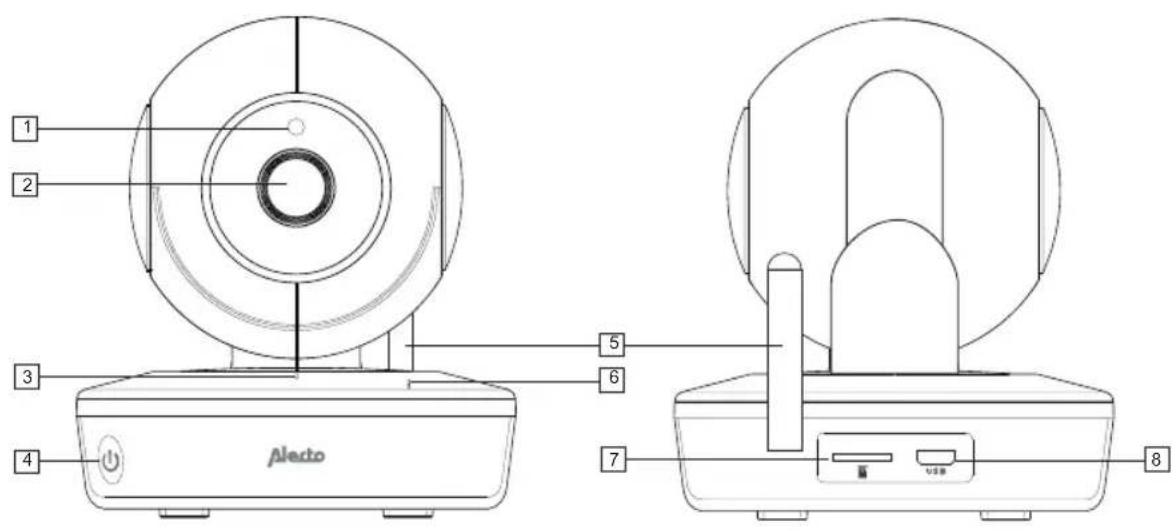

3.1 CAMÉRA

1 2 3 4 Alecto 5 6 7 USB 8

1. LED infrarouge (pour une vue la nuit)
2. Lentille de caméra
3. Lampe allumer/éteindre

4. bouton poussoir allumer/éteindre ( Ⓞ)

5. Antenne

6. Microphone
7. Lecteur de carte Micro SD
8. raccordement de l'adaptateur d'alimentation (Micro USB)

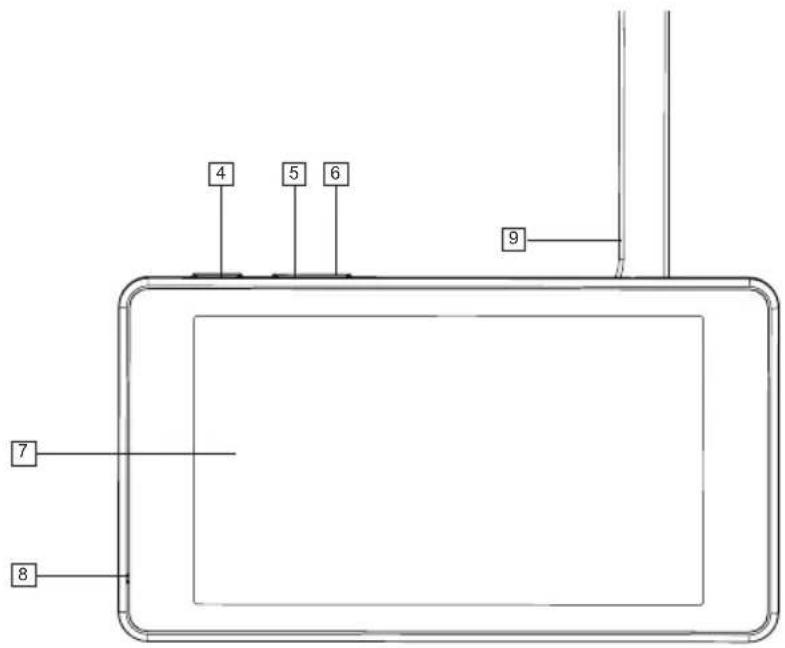

3.2 UNITE PARENTS

1 2 3

4 5 6 9 7 8

1. Raccordement de l'adaptateur d'alimentation
2. Connexion casque (3,5mm)
3. Bouton de réinitialisation
4. Bouton poussoir allumer/éteindre ( ⏻)
5. Volume moins fort
6. Volume plus fort
7. Écran
8. Microphone
9. Antenne rabattable
10. Support de table rabattable
11. Lecteur de carte Micro SD

9 10-11

3.3 SIGNIFICATION DES ICÔNES

Lors de l'utilisation l'écran peut montrer les symboles suivants dans la vue d'ensemble. Les icônes ne sont pas affichées pendant la lecture en plein écran:

Barre d'état (en haut):

affiche la puissance de réception

ce symbole s'allume lorsque le son s'éteint

indication de la batterie

la batterie est en cours de charge

est en cours de charge - supprimer quelques vidéos.

Dans l'affichage de la vidéo:

L'unité parents est connectée à la caméra directement. Appuyez sur cette icône pour connecter à un réseau ou à Internet. Voir chapitre 6.1.

L'unité parents est connectée à la caméra à un réseau ou à Internet.

l'unité parent out smartphone recherche le caméra.

4 UTILISER

• Appuyez sur la touche pour désactiver l'unité bébé.
• Appuyez à nouveau sur la touche pour activer l'unité bébé.

Veillez à ce que le câble de l'adaptateur ne cause pas de chute. Regroupez les fils trop long avec du papier collant ou avec des liants pour fils disponibles spécialement conçu à cet effet. L'appareil se connecte automatiquement au WiFi et à l'unité parent précédemment définis.

Unité parents :

• Appuyez pendant 4 secondes sur la touche pour activer l'unité parents.
• Appuyez à nouveau pendant 4 secondes sur la touche pour désactiver l'unité parents.

4.2 VOLUME

Caméra:

- Le volume de l'unité bébé ne peut pas être réglé.

Ouder-unit:

• Appuyez à plusieurs reprises sur la touche VOL + pour augmenter le volume de réception.
• Appuyez à plusieurs reprises sur la touche VOL - pour diminuer le volume de réception.
• Pendant la configuration le niveau est montré en l'ecran.

Vous pouvez maintenant régler le volume en touchant l'écran

• s'allume lorsque vous avez mis le volume sur 0 (pas de son).

4.3 MODE NUIT AUTOMATIQUE

Il y a LED's infrarouge incorporés dans l'unité bébé; ces LED's s'allument automatiquement lorsque l'obscurité commence là où se trouve l'unité bébé et s'éteint lorsqu'il commence à nouveau à faire claire. Ces LED's peuvent illuminer des objets jusqu'à une distance d'environ 2 mètres.

Faites attention, que dans l'obscurité, donc lorsque les LED's de veilleuse sont allumées, l'image de l'unité parents est affichée en noir et blanc sur l'unité parents.

Attention : la lumière infrarouge ne peut pas être perçue par l'œil humain; vous ne pouvez donc pas voir à l'œil nu que ces LED's sont allumées. Il se peut néanmoins qu'une lueur rouge puisse être visible.

5 FONCTIONS PENDANT LA LECTURE

5.1 INTRODUCTION

Les fonctions suivantes sont disponibles lors de l'affichage des images de la caméra en plein écran. Dans l'écran d'aperçu, appuyez brièvement sur l'une des quatre vues vidéo que vous voulez voir et l'écran passera en plein écran.

Dans cet écran, les options peuvent être affichées en tapotant brièvement l'écran.

Vous pouvez revenir à l'écran de synthèse en appuyant sur

Ces fonctions fonctionnent de la même manière dans l'application que sur l'unité parents.

5.2 RÉPONDRE

Appuyez sur pour répondre à l'unité bébé. (tenir enfoncée pendant que vous parlez).

Cette fonction ne fonctionne pas pendant la lecture des berceuses.

5.3 DÉPLACER LA CAMÉRA

Balayez l'ecrán pour déplacer la caméra à distance.

Balayez de gauche à droite afin de tourner la camera à gauche.

Balayez de droite à gauche afin de tourner la camera à droit..

Balayez vers le bas afin de tourner la camera vers le haut.

Balayez vers le haut afin de tourner la camera vers le bas.

Appuyez sur et/ou pour déplacer le caméra automatiquement de gauche à droite, de bas en haut ou les deux.

Après avoir allumé cette fonction, l'appareil continuera à tourner automatiquement pendant 10 min.

5.4 LUMINOSITÉ ET CONTRASTE

Appuyez pour afficher une barre de défilement pour configurer la luminosité de l'image.

Appuyez Ⓞ pour afficher une barre de défilement pour configurer le contraste de l'image.

Lorsque vous êtes connecté via un réseau ou l'internet, quelques secondes peuvent être nécessaires pour que le paramètre choisi s'affiche dans l'image vidéo.

5.5 ÉCRAN VACILLANT

Lorsqu'il est utilisé sous une lumière halogène ou fluorescente, l'image peut scintiller ou paraître mauvaise. Appuyez sur 50Hz pour passer à une fréquence de 60Hz.

5.6 QUALITÉ DE L'IMAGE

Par défaut, la caméra assure la connexion la plus rapide en choisissant la pire qualité d'image.

Cependant, l'appareil photo peut afficher des images HD (720p).

Si l'image apparaît saccadée dans cette vue, réduisez la qualité de l'image.

Appuyez ▲ et ouvrir un menu où vous pouvez choisir entre :

Meilleure vitesse - résolution d'image faible mais peu de retard dans l'image.

Meilleure qualité - résolution d'image élevée avec un certain retard dans l'image.

HD - la résolution d'image la plus élevée avec beaucoup de retard dans l'image.

5.7 VUE VERTICALE

Appuyez faire pivoter l'image de 90 degrés..

5.8 BERCEUSES

De camera peut jouer de la musique.

Appuyez sur ▶ pour ouvrir une liste des dossiers musique.

Choisissez ensuite la petite musique.

Cette dossier musique est d'abord envoyée à le caméra et commence à jouer.

Au-dessus de la liste des dossiers musique, trois options sont disponibles :

Répéter une fois - cela joue une seule chanson.

Répéter liste - cela joue toutes les chansons disponibles.

Lecture une fois - cela arrête la lecture.

Avec l'App android tous les fichiers musique MP3 du smartphone apparaissent (max. 4Mb). Choisissez une musique adéquate et téléchargez-la vers la caméra.

L'App iPhone ne supporte pas la transmission de berceuses.

Répondre ne fonctionne pas lors de la lecture d'une chanson.

5.9 ENREGISTREMENT PHOTO ET VIDEO

L'unité parents et l;App prend en charge le stockage de photos et de vidéos.

Appuyez sur pour prendre une photo de l'image vidéo.

Appuyez sur pour farie un enregistrement vidéo.

Appuyez à nouveau sur terminer cet enregistrement vidéo.

Des vidéos plus courtes seront réalisées lors d'enregistrement d'un vidéo plus longs.

Les photos et vidéos sont stockées sur l'unité parents ou sur votre smartphone.

L'unité parent peut être étendue avec une carte mémoire (Micro-SD) jus'qa 32GB.

5.10 MUET

En appuyant sur 📋 éteint le son de la caméra, mais l'image reste visible. Répondre ne fonctionne pas dans ce mode silencieux.

5.11 FORCER MODE NUIT

En appuyant sur « vous pouvez décider d'activer ou de désactiver le mode nuit au crépuscule. Notez que l'activation du mode nuit à la lumière du jour peut provoquer une image teintée en rouge ou une image en noir et blanc.

6 RÉGLAGES DE CAMÉRA

6.1 CONNECTÉ A UN RESEAU VIA L'UNITE PARENTS

1) Dans l'écran d'aperçu, appuyez

2) Choisissez votre connexion réseau sans fil dans la liste.
3) Appuyez sur la case blanche "Password" et entrez le mot de passe de cette connexion internet. Appuyez sur la case bleu "OK"

Cela peut prendre plus de 40s pour que la connexion soit établie.

Appuyez

pour réinitialiser le caméra au mode de connexion directe.

6.2 EFFACER CAMÉRA

1) Dans l'écran d'aperçu, enfoncée l'image de caméra que vous souhaitez supprimer.
2) Appuyez maintenant sur ✗
3) Appuyez OK pour effacer le caméra.
4) Si vous décidez de ne pas effacer la caméra; appuyer Canceller et appuyez de nouveau sur l'image pendant quelques secondes pour arrêter l'édition.

6.3 NOM ET MOT DE PASSE DE CAMÉRA

1) Dans l'écran d'aperçu enfoncée l'image de caméra que vous souhaitez éditer.
2) Appuyez maintenant sur

- Appuyez sur le texte derrière Nom pour définir un nom d'affichage différent.

- Appuyez sur Mot de passe pour entrer un autre mot de passe pour se connecter au caméra. Voir Chapitre 7.3 - Utilisateur - pour éditer le motte de passe dans le caméra.

7 AUTRES FONCTIONS

7.1 INTRODUCTION:

L'unité parent et l'application contiennent tous deux un vaste menu de paramètres.

Vous pouvez l'ouvrir en appuyez dans l'écran d'aperçu.

7.2 PHOTOS ET VIDEOS ENREGISTRÉ

Avec l'option □ Vidéo vous pouvez regarder des vidéos que vous avez enregistrées.

Choisissez d'abord une caméra dans ce menu. Après cela, vous pouvez voir les vidéos enregistrées avec cet caméra.

Appuyez brièvement sur la vidéo pour lire la vidéo.

En tenant une vidéo, il peut être effacer.

Dans le menu où vous pouvez choisir l'appareil photo, il est possible de basculer entre les options en haut à droite. 'Cliënt' ou 'À Distance'. Avec À Distance vous pouvez lire des vidéos de la carte SD de caméra.

Videos de caméra sont créer via worden gemaakt via les reglages alarme. Voir chapitre 7.3.

Avec l'option 📋 Photo vous pouvez regarder des photos que vous avez enregistrées.

Choisissez d'abord une caméra dans ce menu. Après cela, vous pouvez voir les Photos enregistrées avec cet caméra.

7.3 AVANCÉ

Avec l'option Paramétrage vous permet de faire des réglages avancés.

Choisissez d'abord une caméra dans ce menu.

Redémarrer - Vous permet de redémarrer la caméra à distance.

Utilisateur - Ici vous pouvez éditer le mot de passe de caméra.

Après un changement, la caméra sera redémarrée.

Tous les autres appareils enregistrés devront changer le mot de passe dans les réglages de caméra Voir chapitre 6.3.

Alarme - Ici vous pouvez définir deux types d'alarmes.

Détection de mouvement - cochez cette option si l'écran doit s'allumer automatiquement si un mouvement est détecté.

Alarme sonore - cochez cette case si l'écran s'allume automatiquement si un son est détecté.

Pour éteindre l'écran automatiquement, voir chapitre 7.4

Deux options sont disponibles pour les deux types d'alarmes.

1) La sensibilité de détection peut être réglée (Faible, Moyen ou Haut)
2) Enregistrement d'alarme (carte SD) peut être activé.

Les enregistrements d'alarme ne seront pas sauvegardés si aucune carte SD est insérée dans la caméra.

Heure - Réglez l'heure de la caméra ici. Avec la connexion à distance, l'heure standard est récupérée via Internet et seul le fuseau horaire correct doit être sélectionné ici.

Carte SD - Ici vous pouvez voir l'espace total et l'espace restant de la carte SD dans l'appareil photo et formater cette carte SD. Des fonctions spécifiques pour l'enregistrement vidéo peuvent également être définies ici. Vous pouvez déterminer ce qui suit ici :

• Ecraser enregistrement: Ecraser les videos les plus anciennes si la mémoire est pleine.
• Audio enregistrer: Choisissez de ne pas enregistrer l'audio pour réduire la taille du fichier des enregistrements.
• Longueur d'enregistrement: Déterminer ici combien de temps chaque enregistrement d'alarme doit être.
• Planifier enregistrement: Réglez une heure ici pour démarrer et arrêter avec un enregistrement vidéo. Après activé cette fonction, un enregistrement vidéo sera effectué tous les jours entre les heures programmées.

7.4 RÉGLAGES DE L'UNITE PARENTS

Avec l'option Configuration système (seulement présent sur l'unité parents), l'unité parent peut être configurée.

Date - Déterminez ici la date et l'heure affichées en haut à droite et utilisées pour les enregistrements vidéo et photo.

Langue - Sélectionnez la langue d'affichage ici.

Wi-Fi - Connectez l'unité parent à un autre point WiFi.

Si cela est fait alors que l'appareil photo a une connexion directe, il perdra la connexion. Réglez d'abord l'appareil photo pour se connecter à distance. Voir chapitre 6.1.

Avec cette option, l'unité parents peut également être utilisée pour visualiser la caméra via internet en utilisant un accès internet à un autre endroit.

Affichage - Sélectionnez la luminosité de l'écran ici.

L'option Veille prolongée vous permet de déterminer si l'écran doit être automatiquement désactivé et après combien de temps.

Nous recommandons de l'activer si l'unité parents est à côté du lit ou n'est pas toujours connectée à la prise.

Si le mouvement ou l'alarme sonore est activée, l'écran se rallume automatiquement.

7.5 HISTOIRE D'ALARME

Vous pouvez l'ouvrir en appuyez 📄 dans l'écran d'aperçu et pour chaque caméra, voir à quelle date et heure un mouvement ou un bruit a été détecté.

Ceci ne sera enregistré que si la détection de mouvement ou la détection de son n'est pas activée. Voir chapitre 7.3.

Le Alecto DIVM-550 répond aux conditions et équipements essentiels comme décrit dans les directives Européennes. La déclaration de conformité est disponible sur : http://DOC.hesdo.com/DIVM-550-DOC.pdf

9 SPECIFICATIONS

Portée: jusqu'à 50m à l'intérieure

Alimentation ouder-unit: 3.7V Lithium Ion (incl.)

5VDC 2A adaptateur d'alimentation

Alimentation baby-unit: 5VDC 2A adaptateur d'alimentation

Frequentie: 2.4GHz WiFi / WiFi Direct

Durée d'utilisation batterie unité parents: 4\~5 heures *

*: les temps indiqués sont approximatifs et varient selon l'utilisation et la configuration ainsi que l'état de la batterie.

Service Help HSC WWW.ALECTO.NL [e-mail] Alecto® Hesdo, Australiëlaan 1, 5232 BB, ‘s-Hertogenbosch, The Netherlands

CE

V1.0
