CPG 135.18 P XTRA - Nettoyeur haute pressio NILFISK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur haute pression
Marque	Nilfisk
Modèle	CPG 135.18 P XTRA
Tension d'alimentation	220-240 V
Fréquence	50/60 Hz
Puissance nominale	1,8 kW
Courant nominal	7,8 A
Pression nominale	10,5 MPa (105 bar)
Pression maximale	13,5 MPa (135 bar)
Débit nominal	5,8 l/min (350 l/h)
Débit maximal	8,7 l/min (520 l/h)
Pression d'entrée d'eau max.	1 MPa (10 bar)
Température d'entrée d'eau max.	40 °C
Poids	10,1 kg
Classe de protection	Classe I / Classe II
Indice de protection	IP X5
Force de recul	17,8 N
Niveau de pression acoustique	77,2 dB(A)
Niveau de puissance acoustique	92 dB(A)
Arrêt automatique	Oui, lorsque la gâchette est relâchée
Protection thermique	Oui, réinitialisation automatique
Dispositif de verrouillage	Sur la poignée gâchette
Utilisation prévue	Nettoyage domestique uniquement, en position verticale

FOIRE AUX QUESTIONS - CPG 135.18 P XTRA NILFISK

Comment démarrer le nettoyeur haute pression ?

Branchez l'appareil, ouvrez l'arrivée d'eau, puis appuyez sur la gâchette. La machine s'arrête automatiquement lorsque vous relâchez la gâchette.

Puis-je utiliser des détergents avec cet appareil ?

Oui, utilisez uniquement des détergents recommandés par Nilfisk. Le réservoir de détergent se trouve sur la machine.

Comment purger l'air du système avant utilisation ?

Avant la première utilisation, actionnez la gâchette sans pression pour purger l'air. Tenez la lance pointée vers le sol.

Que faire si la machine ne démarre pas ?

Vérifiez l'alimentation électrique, l'arrivée d'eau, et que la protection thermique ne s'est pas déclenchée. Si le problème persiste, contactez un atelier agréé Nilfisk.

Comment ranger l'appareil après utilisation ?

Mettez la machine hors tension, débranchez-la, videz l'eau du flexible et de la machine, enroulez le câble et le flexible, et stockez-la à l'abri du gel.

Puis-je utiliser une rallonge électrique ?

Oui, utilisez une rallonge adaptée pour l'extérieur, avec un dévidoir maintenant la prise à au moins 60 mm du sol.

Comment nettoyer les filtres ?

Les filtres doivent être inspectés et nettoyés régulièrement. Suivez les illustrations dans la notice (partie G) pour le démontage et le nettoyage.

Quelle est la garantie de ce nettoyeur ?

La garantie légale s'applique. En France, enregistrez votre achat sur nilfisk-conso.fr pour obtenir un certificat de garantie.

Où trouver des pièces détachées ?

Utilisez uniquement des pièces d'origine Nilfisk. Consultez le site web Nilfisk ou un revendeur agréé.

Que faire en cas de gel ?

Ne démarrez jamais une machine gelée. Laissez-la dégeler à température ambiante. Vérifiez qu'il n'y a pas de dommages avant utilisation.

MODE D'EMPLOI CPG 135.18 P XTRA NILFISK

26 Avenue de la Baltique

Villebon sur Yvette

91978 Courtaboeuf Cedex

Tel.: [phone]

Website: www.consumer.nilfsk.fr

GERMANY

Nilfisk GmbH

26 Avenue de la Baltique

Villebon sur Yvette

91978 Courtaboeuf Cedex

Tel.: [phone]

Website: www.consumer.nilfsk.fr

GERMANY

Nilfisk GmbH

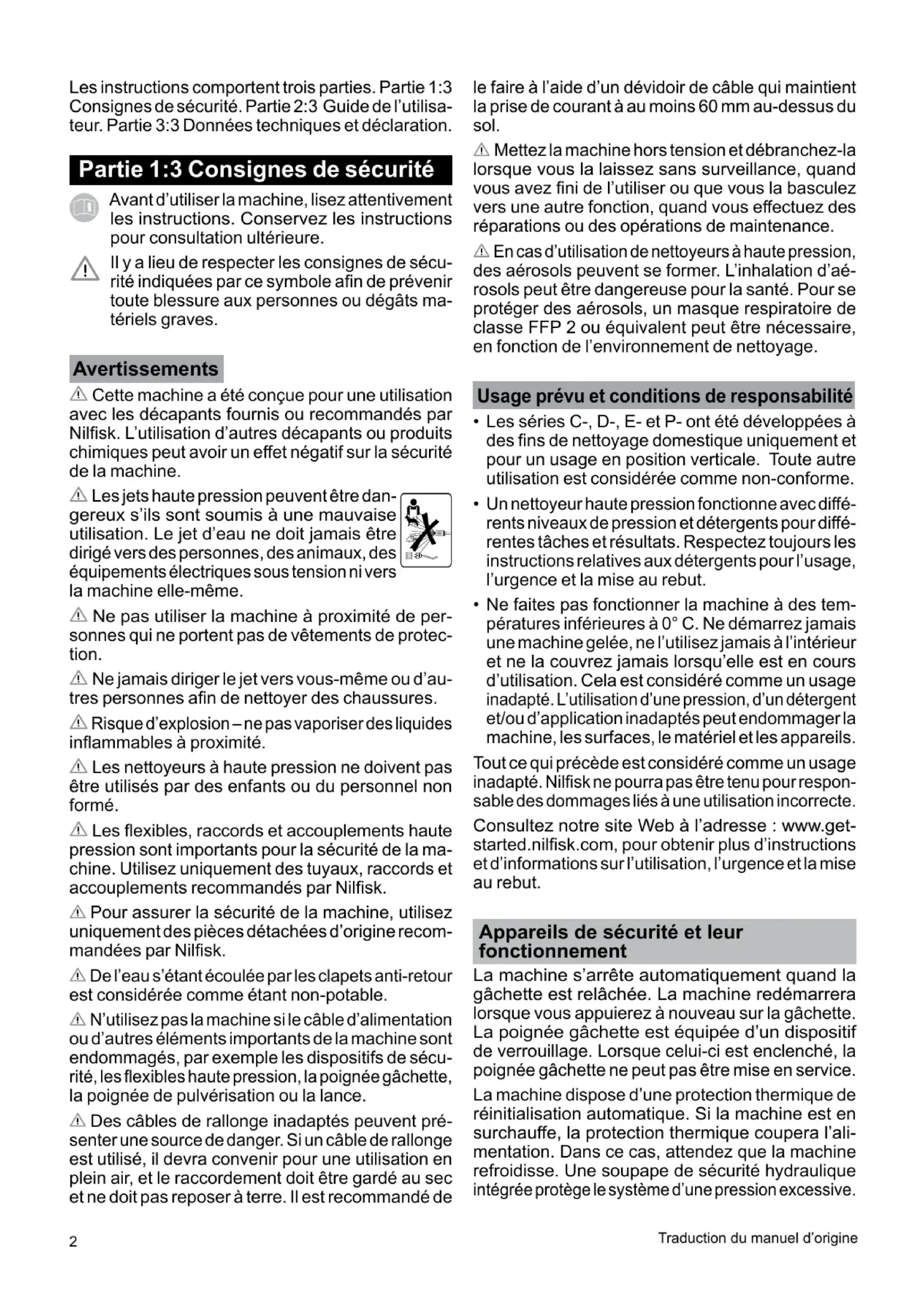

Instructions d'utilisation

Les instructions comportent trois parties. Partie 1:3 Consignes de sécurité. Partie 2:3 Guide de l'utilisteur. Partie 3:3 Données techniques et déclaration.

Partie 1:3 Consignes de sécurité

Avant d'utiliser la machine, lisez attentivement les instructions. Conservez les instructions pour consultation ultérieure.

Il y a lieu de respecter les consignes de sécurité indiquées par ce symbole afin de prévenir toute blessure aux personnes ou dégats matériels graves.

Avertissements

4.16.2017
Cette machine a eté conçue pour une utilisation avec les décapants fournis ou recommends par Nilfisk. L'utilisation d'autres décapants ou produits chimiques peut avoir un effet négatif sur la sécurité de la machine.

4 Les jets haute pression peuvent être dangereux s'ils sont soumis à une mauvaise utilisation. Le jet d'eau ne doit jamais être dirigé vers des personnes, des animaux, des équipements electriques sous tension ni vers la machine elle-même.

Ne pas utiliser la machine à proximé de personnes qui ne portent pas de vêtements de protection.

Ne jamais diriger le jet vers vous-même ou d'autres personnes afin de nettoyer des chaussures.

Risque d'explosion-ne pas vaporiser des liquides inflammables a proximite.

Les nettoyeurs à haute pression ne doivent pas être utilisés par des enfants ou du personnel non formé.

Les flexibles, raccords et accoulements haute pression sont importants pour la sécurité de la machine. Utilisez uniquement des tuyaux, raccords et accoulements recommendés par Nilfisk.

Pour assurer la sécurité de la machine, utilisez uniquement des pieces detachées d'origine recom-mandées par Nilfisk.

Del'eau s'étant écoulée par les clapets anti-retour est considérée comme étant non-potable.

N'utilisez pas la machine si le cable d'alimentation ou d'autres éléments importants de la machine sont endommages, par exemple les dispositifs de sécurité, les flexibles haute pression, la poignee gachette, la poignée de pulverisation ou la lance.

Des cables de rallonge inadaptes peuvent presenter une source de danger. Si un cable de rallonge est utilisé, il devra convenir pour une utilisation en plein air, et le raccordement doit être gardé au sec et ne doit pas reposer à terre. Il est recommendé de

le faire à l'aide d'un dévidoir de cable qui maintain la prise de courant à au moins 60 mm au-dessus du sol.

Mettez la machine hors tension et débranchez-la lorsque vous la laissez sans surveillance, quand vous avez fin de l'utiliser ou que vous la basculez vers une autre fonction, quand vous effectuez des réparations ou des opérations de maintenance.
En cas d'utilisation de nettoyeurs à haute pression, des aérosols peuvent se former. L'inhalation d'aérosols peut être dangereuse pour la santé. Pour se protégger des aérosols, un masque respiratoire de classe FFP 2 ou équivalent peut être nécessaire, en fonction de l'environnement de nettoyage.

Usage prévu et conditions de responsabilité

• Les séries C-, D-, E- et P- ont été développées à des fins de nettoyage domestique uniquement et pour un usage en position verticale. Toute autre utilisation est considérée comme non-conforme.
• Un nettoyeur haute pression fonctionne avec différents niveaux de pression et déterments pour différentes tâches et résultats. Respectez toujours les instructions relatives aux déterments pour l'usage, l'urgence et la mise au rebut.
• Ne faites pas fonctionner la machine à des températures inférieures à 0^ C. Ne démarrez jamais une machine gelée, ne l'utilise jamais à l'intérieur et ne la couvrez jamais lorsqu'elle est en cours d'utilisation. Cela est considéré comme un usage inadapté. L'utilisation d'une pression, d'un détermagent et/ou d'application inadaptés peut endommager la machine, les surfaces, le matériel et les apparils.

Tout qui precede est considéré comme un usage inadapté. Nilfisk ne pourra pas'être tenu pour responsable des dommages liés à une utilisation incorrecte.

Consultez notre site Web à l'adresse : www.getstarted.nilfisk.com, pour obtenir plus d'instructions et d'informations sur l'utilisation, l'urgence et la mise au rebut.

Appareils de sécurité et leur fonctionnement

La machine s'arrête automatiquement quand la gachette est relachée. La machine redémarrera lorsque vous appuieres à nouveau sur la gachette. La poignée gachette est équipée d'un dispositif de verrouillage. Lorsque celui-ci est enclenché, la poignée gachette ne peut pas être mise en service. La machine dispose d'une protection thermique de réinitialisation automatique. Si la machine est en surchauffe, la protection thermique coupera l'alimentation. Dans ce cas, attendez que la machine refroidisse. Une soupape de sécurité hydraulique intégrée protège le système d'une pression excessive.

Mesures de sécurité

Le raccordement à l'alimentation électrique doit être fait par un électricien qualifié et respecter la norme IEC 60364-1. Il est recommendé que l'alimentation électrique de cette machine inclue un dispositif de courant résiduel qui couper a l'alimentation si le courant de fuite vers la terre est supérieur à 30mA pour 30 millièmes de seconde, ou un dispositif qui vérifiera le circuit de terre.

Utiliser des fusibles de démarriage/temporisés de type D, selon la norme IEC 947-2 ou les normes correspondantes hors IEC.
- Si le cordon d'alimentation est endommagé, il doit être remplace par un distributeur Nilfisk autorisé ou une personne qualifiée similaire afin d'éviter tout risque.
- Aucune action n'est nécessaire pour ajuster les machines individues comme acceptant une tension et une fréquence double.
- Veillez à ce que les enfants ne jouent pas avec la machine.
L'opérateur ainsi que toute personne se trouvant à proximé immediate doit prendre des mesures afin d'éviter d'être heures par des débris détaches sous l'effect du nettoyage.
- Portez toujours des chaussures de sécurité, un masque respiratoire, une protection auditive, des lunettes et des vêtements de protection lorsqu'elles faites fonctionner la machine.

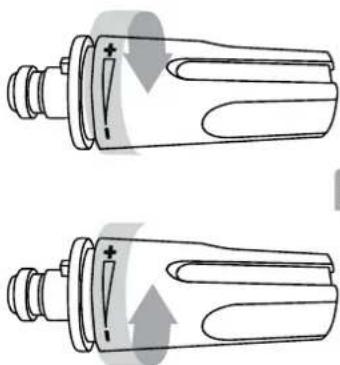

- La pression elevée généree par la machine est une source de danger particuliere. Tenez la lance de pulverisation fermement des deux mains. La lance de pulverisation subit une force de retour et un couple soudain pendant l'opération.
- Voir la PARTIE 3:3 pour connaître la valeur effective de la force de retard.
- Pendant le transport: Placez la machine horizontally sur l'arrière et fixez-la à l'aide de sangle.

Au sein de l'UE

Les nettoyeurs à haute pression ne doivent pas être utilisés ni entretenus par des enfants. La machine peut être utilisé par des personnes aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, si elles ont été formées et sont surveillées dans l'utilisation de la machine en toute sécurité et si elles comprend les risques encourus.

Partie 2:3 Guide de l'utilisateur

Fournit une vue d'ensemble générale de la machine et des éléments opérationnels avec des sections illustrées sur la préparation, le fonctionnement, le raccordement à l'eau, le stockage et la maintenance utilisateur.

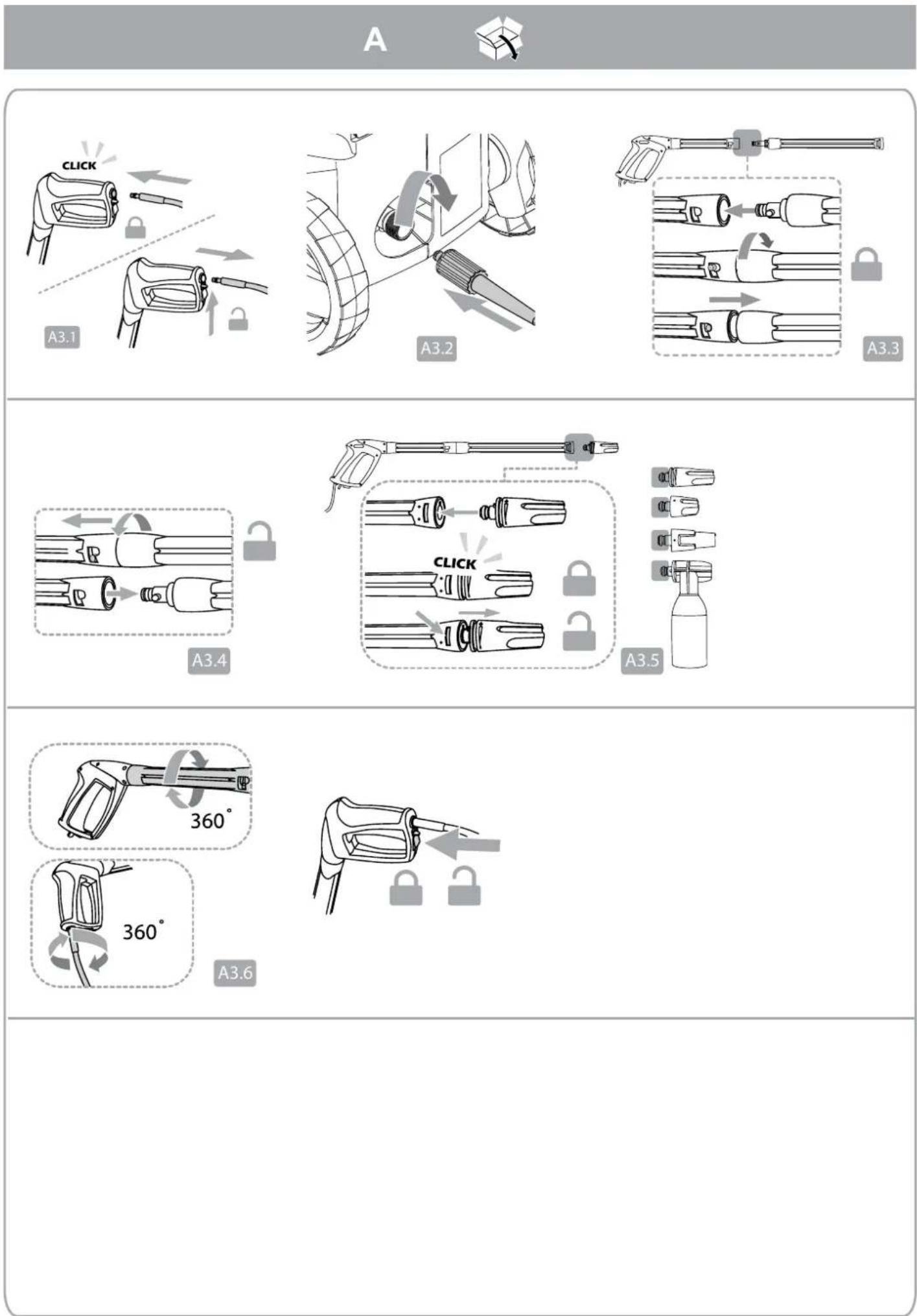

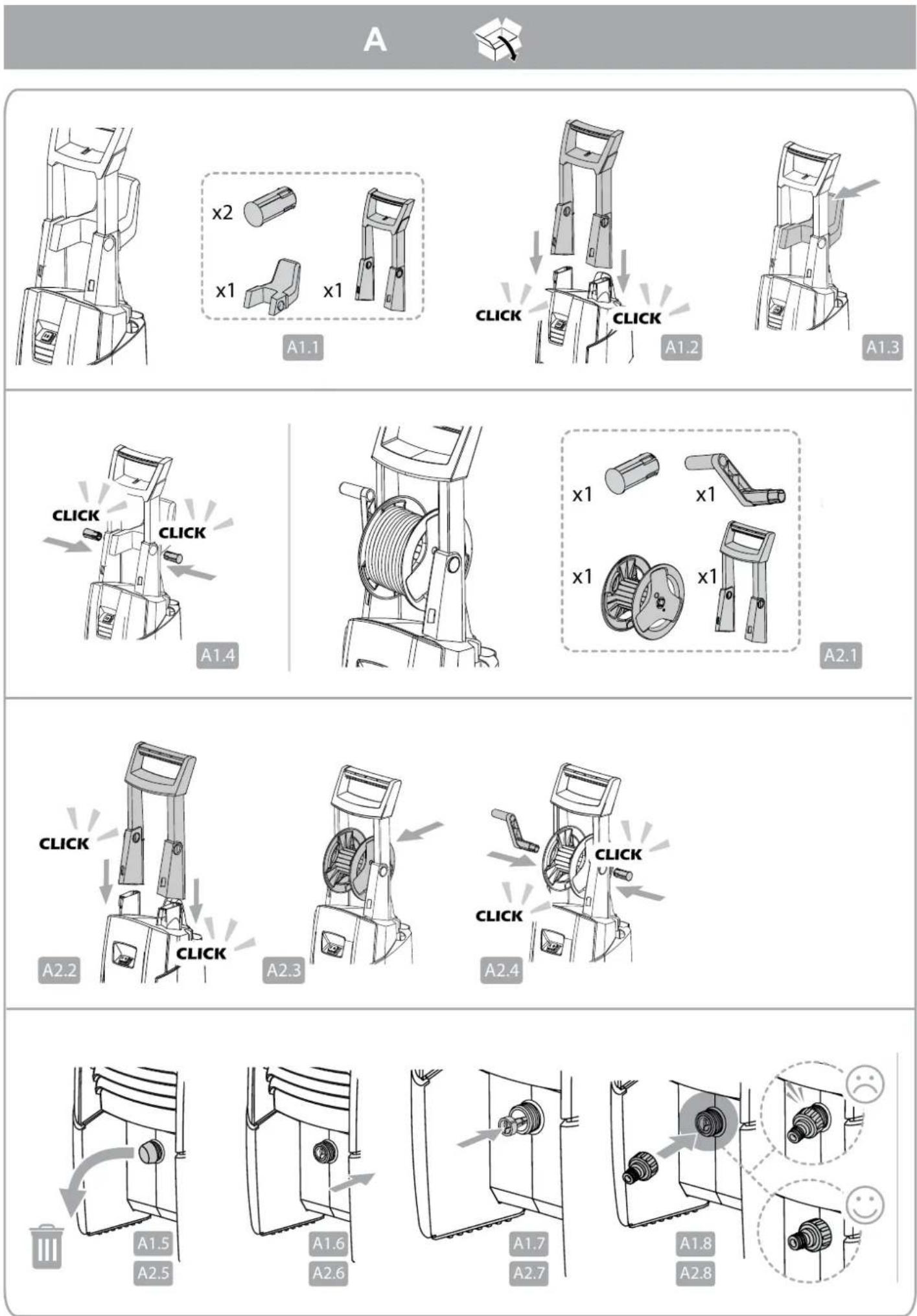

A Déballage et préparation avant utilisation

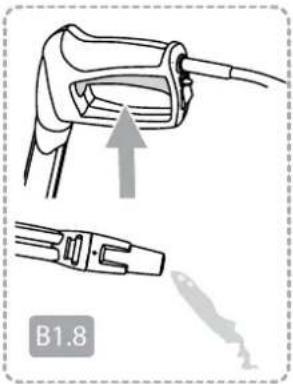

Suivez les illustrations dans A.

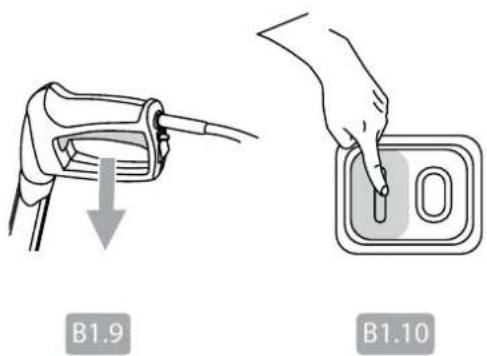

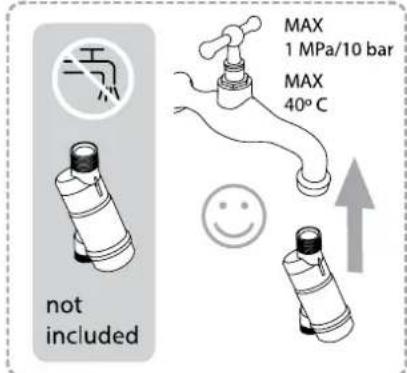

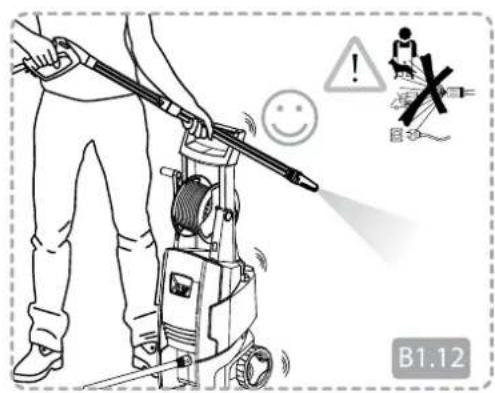

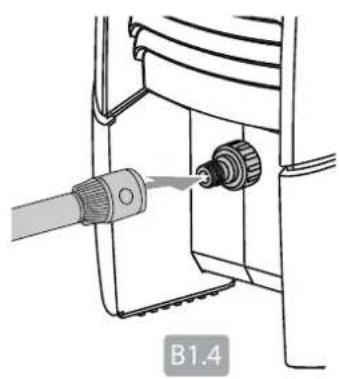

B Raccordement au réseau d'eau potable

Les nettoyeurs haute pression ne conviennent pas pour un raccordement a une prise d'eau potable. Verifiez les reglementations nationales avant de raccorder la machine a une prise d'eau potable et utilisez un clapet anti-retour si nécessaire.

Utilisez 1 / 2 tuyau de jardin, 10-25 m.
Suivez les illustrations dans B.

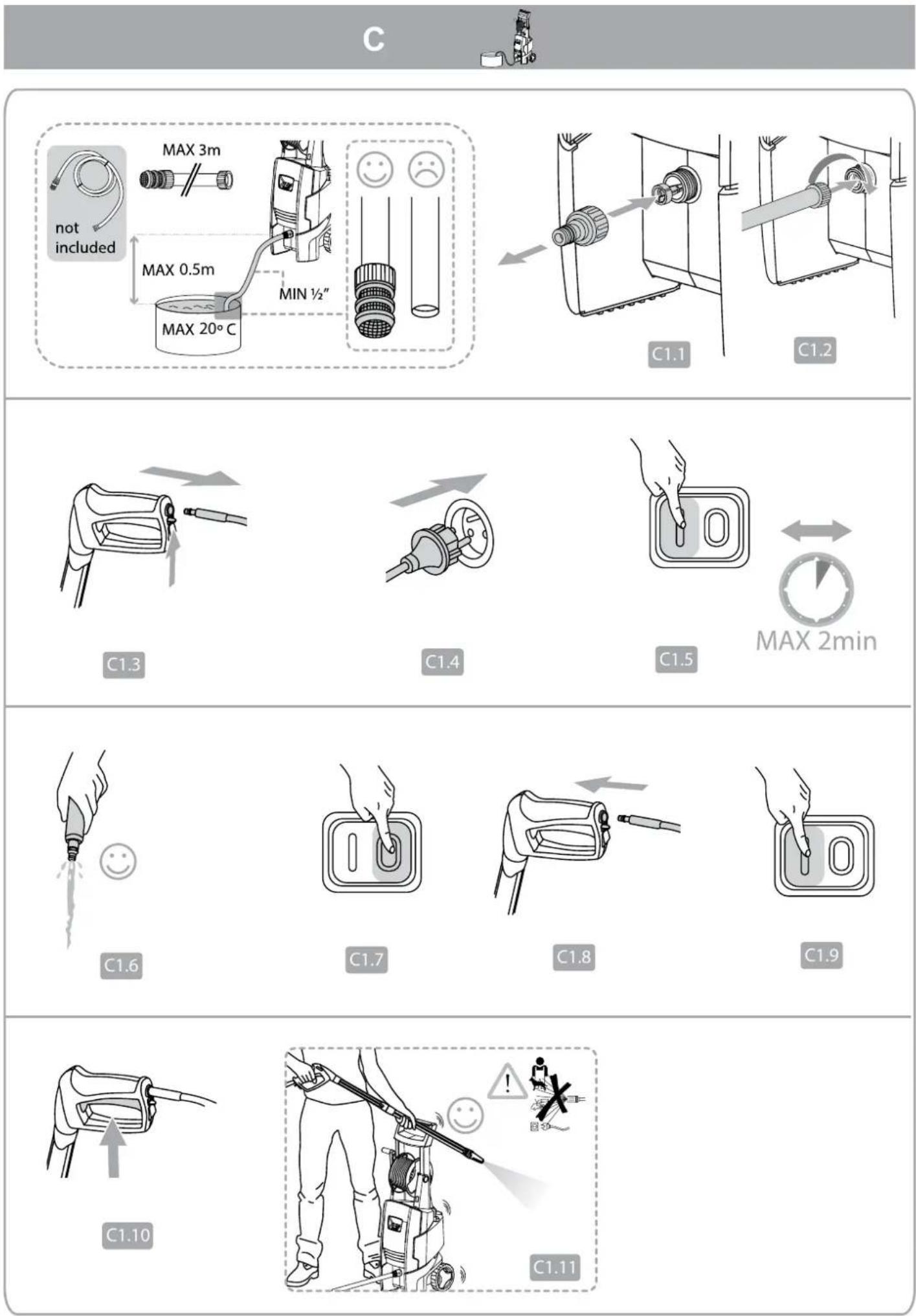

C Raccordement à d'autres sources d'eau

Vouspouvrezaccorder lamachineadesreservoirsd'eau de pluie, rivieres, lacs et citernes,etc.,et lafairefonctionnerenmodeaspiration.Reportez-vousauxillustrationsdansC.

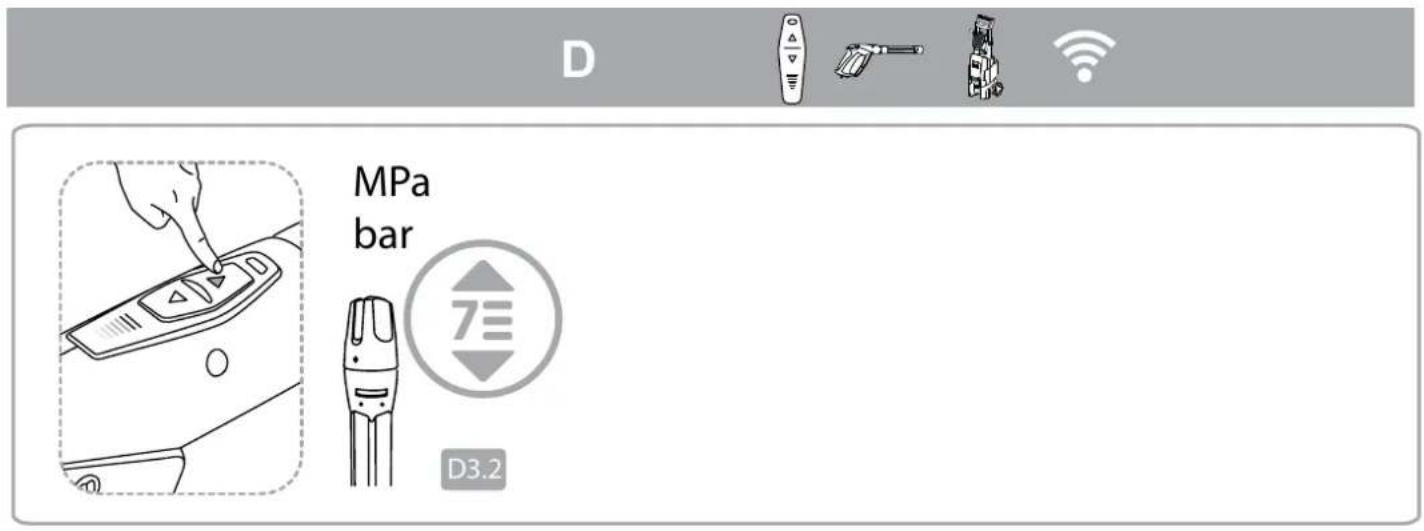

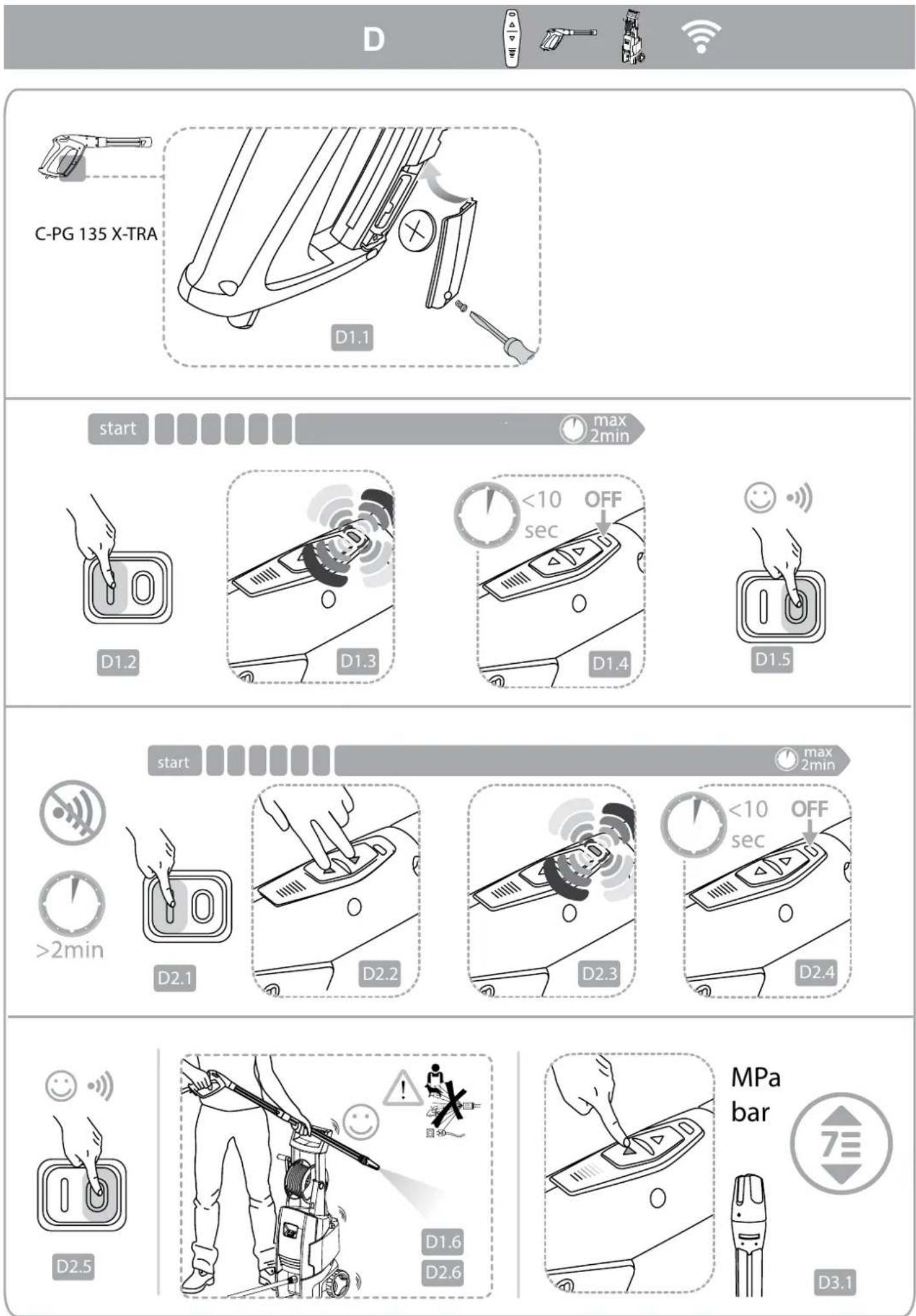

D Appairage de la poignee gachette et de la machine

Sériés C-PG et D-PG uniquement. Àpès insertion de la batterie, D1.1., vous avez 2 min. pour appairer la poignée gachette et la machine. Levoyant clignotera en orange quand il cherchera la machine. Une fois la machine appairée, le voyant s'eteindra. Suivez les illustrations D1.1 à D1.5. Si l'appairage échoue, procédéz conformément aux illustrations D2.1 à D2.5. La régulation de puissance est indiquée par une lumière verte, voir les illustrations D3.1 et D3.2.

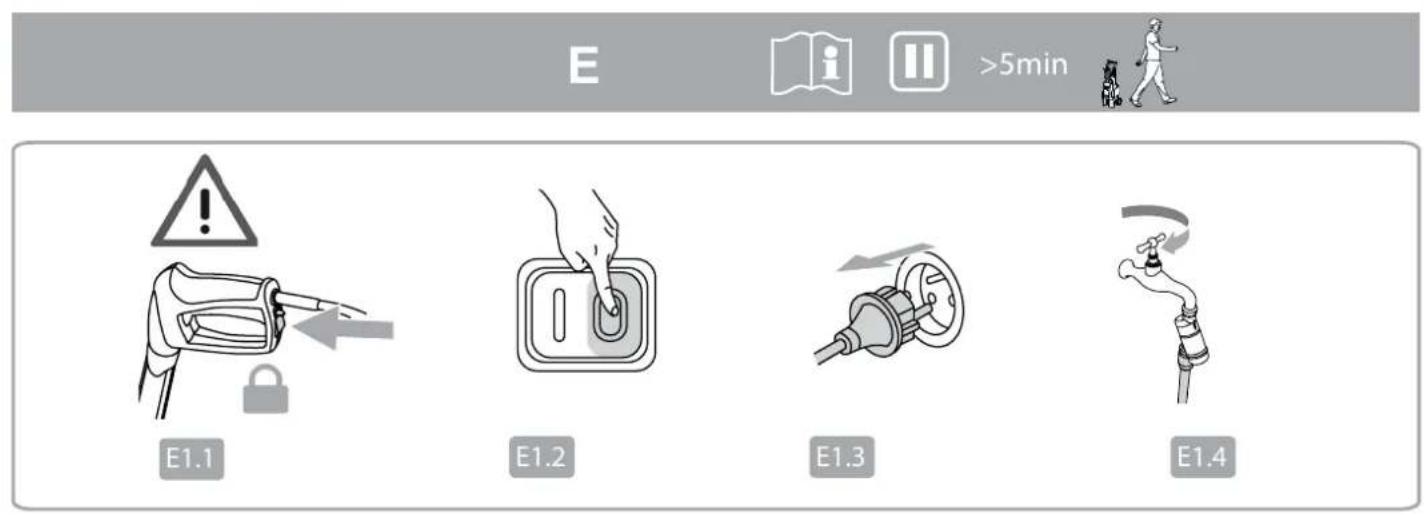

E Laisser la machine sans surveillance >5min

Voir les averissements indiqués. Reportez-vous aux illustrations dans E.

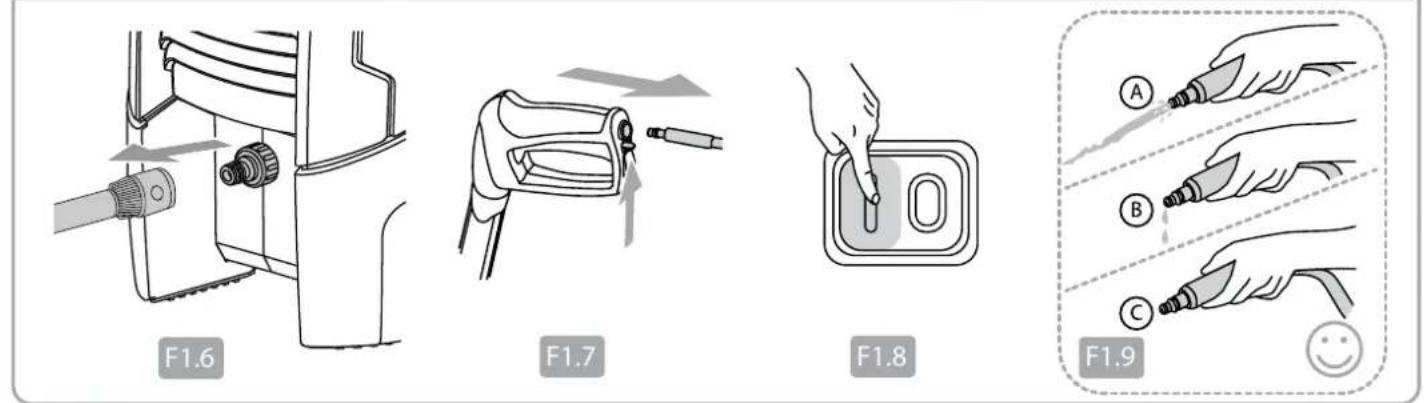

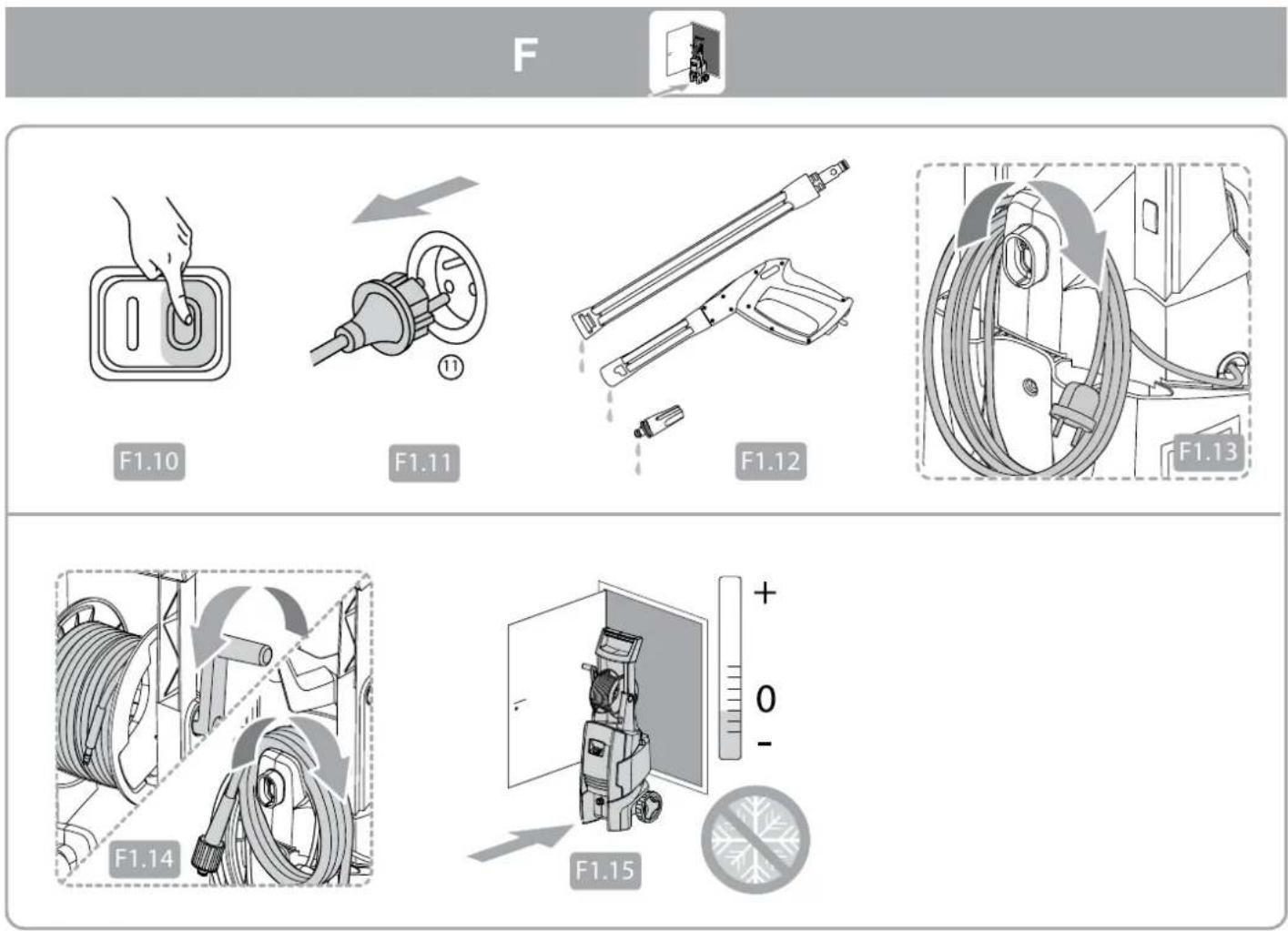

F Avecutilisation et stockage

Aprèsutilisation,procededz toutjours comme suit Mettez la machine hors tension.Videz I'eau de la machine et des accessoires pour eviter tout degat du gel. Retirez le cable d'alimentation de la prise de courant.Debrancher le flexible d'arrivee d'eau.Enroulezle cableelectrique etleflexible haute pressionafin d'eviterd'endommagerle cable,leflexible haute pression et les fixations.Le stockage de la machine doit se faire aI'ecart du gel.

Respectez les illustrations dans F.

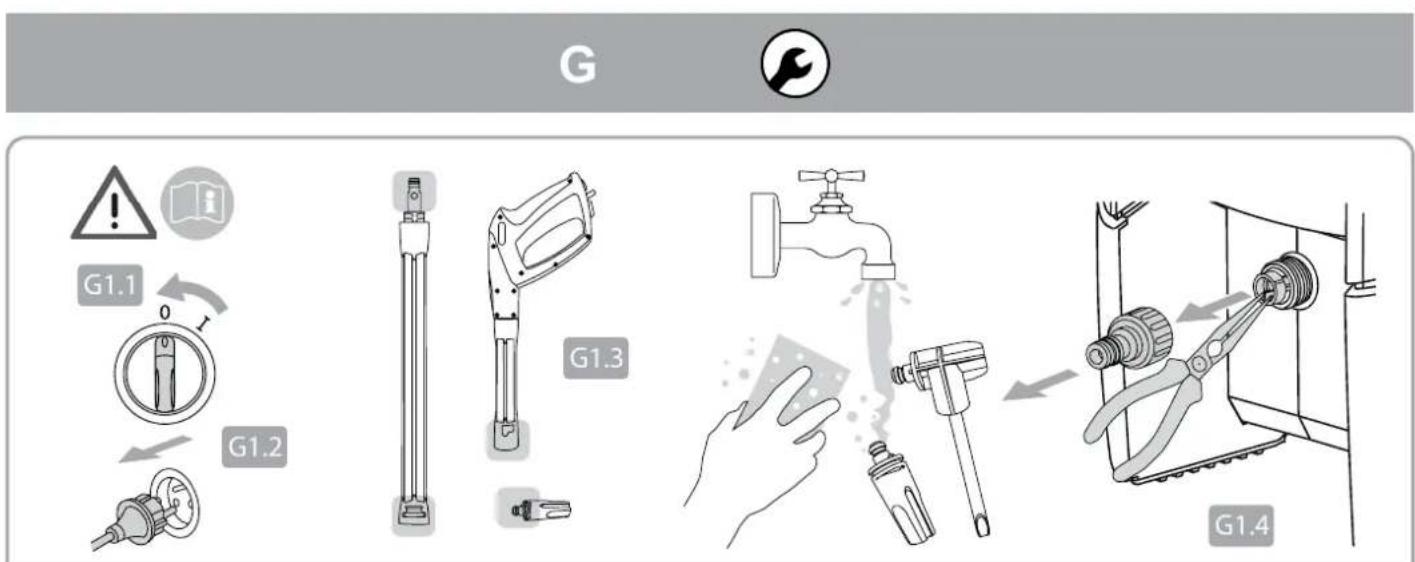

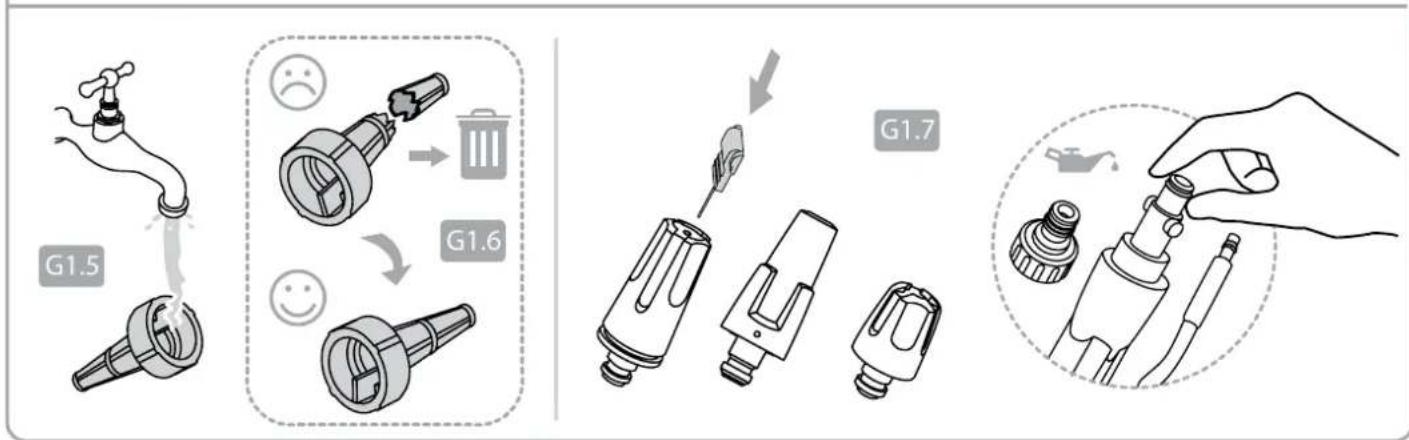

G Maintenance, inspection et réparation

Il convient de tous jours proceder à la maintenance de la machine lors d'un démarrage après une longue période de stockage.

Avant utilisation, tousinspector la machine et I'equipement pour vérifier qu'il n'y a pas de dégats. En cas de dommages, agissez conformément aux averissements repertoriés.

• N'essayez jamais d'effectuer des travaux de maintenance qui ne sont pas décrits dans ce mode d'emploi. Si la machine ne démarre pas, s'arrête ou vitre, si la pression fluctue, si le moteur saccade, si le fusible grille ou si aucune eau ne coule, consultez le schéma Diagnostic des problèmes dece mode d'emploi sur notre site Web www.get-started.nilfisk.com. Tout reparation doit etre effectué par un atelier agreé Nilfisk à l'aide de pieces de rechange originales Nilfisk.
• Maintenance utilisateur conformément aux illustrations dans G.

FRANCE: Nous vous recommandons d'enregistrerVote achat sur notre site nilfisk-conso.fr afin d'obtenirun certificat de garantie.

En effet, pour toute commande d'intervention, nos centres de réparation vous demanderont votre justificatif d'achat, et si vous ticket de caisse n'est plus lisible l'inscription sur notre site y remédie.

B1.5

MPa bar
B2.1

128500938

Super Foam Sprayer

106411177

BA-Valve

128500673

Inlet Suction Hose

6411131

Click&Clean

Auto Brush

6411135

Click&Clean

Underchassis Nozzle

6411136

Click&Clean

Auto Nozzle

6410762

Rotary Brush

128470456

Multi Brush

128470459

Multi Brush Kit

128500955

Power Patio

128500702

Patio

6410766

Drain & Tube

Cleaner - 15 m

128470040

Roof Cleaner

126411387

Wall Bracket

Partie 3:3 - Données techniques et déclaration

Données techniques

		C 135.1 C-PG 135.1	C 135.1i
Spécifications électriques	Unom	220-240 V	230 V	110-120 V
	fnom	50/60 Hz	50 Hz	60 Hz
	Pnom	1,8 kW	1,7 kW	1,4 kW
	Inom	7,8 A	7,4 A	11,7 A
Classe de protection	Class I/Class II	Class I
Degré de protection	IP XX	IP X5
Spécifications hydrauliques	Pnom	10,5 MPa / 105 bar	11,5 MPa / 115 bar	8,5 MPa / 185 bar
	Pmax	13,5 MPa / 135 bar		10,0 MPa / 100 bar
	Q	5,8 l/min / 350 l/h	6,3 l/min / 380 l/h	5,5 l/min / 330 l/h
	Qmax	8,7 l/min / 520 l/h	7,3 l/min / 440 l/h	6,8 l/min / 400 l/h
Pression maximale de l'entrée d'eau	Pinlet max	1 Mpa / 10 bar
Température max. de l'entrée d'eau	tinlet max	40°C
Température maximale de l'alimentation en eau en mode aspiration	tinlet max	20°C
Forces de recul	Fkickback	17,8 N	16,9 N	16,0 N
Poids	Mmachine	10,1 kg	17,1 kg
Vibration transmise au système main-bras conformément à la norme: Buse standard	aha	<2,5 ± 1 m/s2
Niveau de pression acoustique LpA	LpAstandard	77,2 ± 2 dB(A)	73,3 ± 3 dB(A)
Niveau de puissance acoustique LWA	LwAstandard	92 dB(A)	89 dB(A)

Sous réserve de modifi cations

Déclaration

Nos,

Nilfisk A/S

Kornmarksvej 1

DK-2605 Broendby

DANEMARK

déclarons que le

Produit : Nettoyeur haute pression

Description: 220-240V, 230V, 110-120V, 50/60 Hz, IP X5

Modèle: C 135.1, C-PG 135.1 X-TRA*, C 135.1i X-TRA

est conforme aux exigences des normes ci-après :

EN 50581:2012

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

EN 60335-1:2012+A11:2014

EN 60335-2-79:2012

EN 61000-3-11:2000

• EN 300 440 V2.1.1 Receiver Category 1

• EN 301 489-1 V2.1.1

• EN 301 489-3 V2.1.1

Selon les dispositions des directives :

2000/14/EC Les procédures d'évaluation de la conformité selon l'annexe V

2006/42/EC

2011/65/EC

• 2014/53/EU - Freq Band: 2.45 GHZ, TX: Max 1 dBm / 2014/30/EU (non*)

La conformité aux émissions de courant harmonique est documentée dans le dossier de construction technique 42331-01

Hadsund, 12-02-2018
