Type de produit	Porte-vélos arrière sur hayon/coffre
Marque	Green Valley
Modèle	Adventure 624
Capacité	Jusqu'à 3 vélos
Charge maximale	45 kg
Fixation	Par sangles sur parties métalliques du véhicule (coffre ou hayon)
Dimensions (approx.)	120 × 60 × 30 cm
Poids (approx.)	6 kg
Vitesse maximale recommandée	90 km/h
Utilisation	Temporaire – à ranger après usage
Alimentation	Aucune (dispositif mécanique)
Matériaux	Acier avec revêtement anticorrosion, sangles en caoutchouc
Fonctions principales	Support pivotant pour vélos, sangles de fixation réglables, protection anti-balancement, éclairage optionnel
Entretien et nettoyage	Nettoyer avec un chiffon humide avant installation ; vérifier régulièrement la tension des sangles et l'état des crochets
Sécurité	Respecter la vitesse max de 90 km/h ; s'assurer que les vélos ne touchent pas la carrosserie ; utiliser les manchons de protection fournis
Pièces détachées et réparabilité	Sangles de rechange, crochets, bande caoutchouc découpable, manchons de protection ; réparation possible avec pièces d'origine
Informations générales	Plaque d'immatriculation et feux arrière obligatoires sur le porte-vélos ; vérifier la compatibilité avec le véhicule ; conducteur responsable de la charge

FOIRE AUX QUESTIONS - Adventure 624 Green Valley

Comment savoir si ce porte-vélos est compatible avec mon véhicule ?

Consultez la liste d'affectation fournie par le fabricant. Le porte-vélos se fixe sur le hayon ou le coffre, exclusivement sur des parties métalliques. Vérifiez que vos appendices aérodynamiques (becquet, aileron, caméra de recul) ne gênent pas.

Quelle est la charge maximale et combien de vélos puis-je transporter ?

La charge maximale est de 45 kg pour 3 vélos. Répartissez la charge en plaçant le vélo le plus lourd près du véhicule.

Comment installer correctement le porte-vélos sur mon véhicule ?

Nettoyez la surface, puis installez les bases supérieure et inférieure en contact avec le véhicule. Fixez les sangles supérieures sur le bord du hayon/coffre, réglez le bras entre 10 et 30°, puis fixez les sangles inférieures et latérales symétriquement sur des parties métalliques. Serrez progressivement en alternance.

À quelle vitesse maximale puis-je rouler avec le porte-vélos chargé ?

La vitesse maximale recommandée est de 90 km/h. Réduisez votre vitesse dans les virages et tenez compte de l'augmentation des distances de freinage.

Comment fixer les vélos sur le porte-vélos ?

Placez les vélos tête-bêche sur les supports en plaque pour un centre de gravité bas. Utilisez les sangles en caoutchouc pour fixer les cadres et les pneus. Serrez toutes les sangles après chargement et nouez les extrémités pour éviter le balancement.

Que faire si le porte-vélos touche la carrosserie ?

Utilisez les manchons de protection fournis pour éviter les rayures. Vérifiez que les vélos ne frottent pas contre la carrosserie et ajustez la position si nécessaire.

Puis-je utiliser ce porte-vélos avec un hayon en verre ?

Non, les sangles doivent toujours être fixées sur des parties métalliques du véhicule, jamais sur le verre, le caoutchouc ou le plastique.

Comment entretenir le porte-vélos ?

Nettoyez les surfaces avec un chiffon humide avant chaque installation. Vérifiez régulièrement la tension des sangles, l'état des crochets et des manchons. En cas de lavage automatique, retirez impérativement le porte-vélos.

Où trouver des pièces de rechange ?

Contactez le fabricant Green Valley ou consultez la notice pour commander des sangles, crochets, bandes caoutchouc découpables ou manchons de protection.

Faut-il une plaque d'immatriculation et des feux sur le porte-vélos ?

Oui, la plaque d'immatriculation et les feux arrière (sauf troisième feu stop et feu de recul) doivent être installés et homologués conformément au code de la route.

MODE D'EMPLOI Adventure 624 Green Valley

Instructions de montage: 2

Suivre les indications de montage et les instructions d'utilisation repertoriées dans la notice fournie.

Après avoir lu cette notice, conservez-la soigneusement.

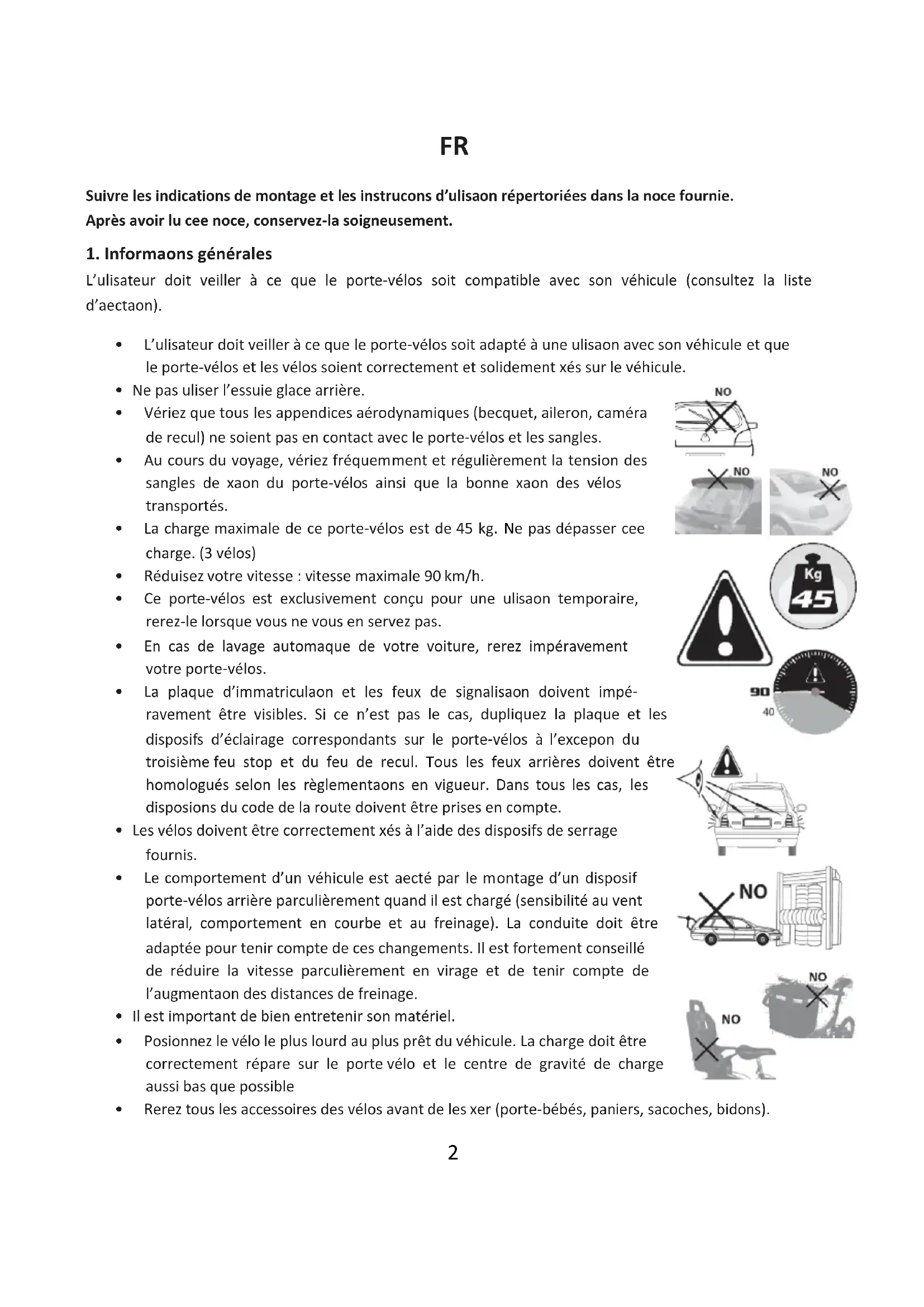

1. Informations générales

L'utilisateur doit veiller à ce que le porte-velos soit compatible avec son véhicule (consultez la liste d'affectation).

L'utilisateur doit veiller à ce que le porte-velos soit adapté à une utilisation avec son véhicule et que le porte-velos et les vélos soient correctement et solidement fixés sur le véhicule.

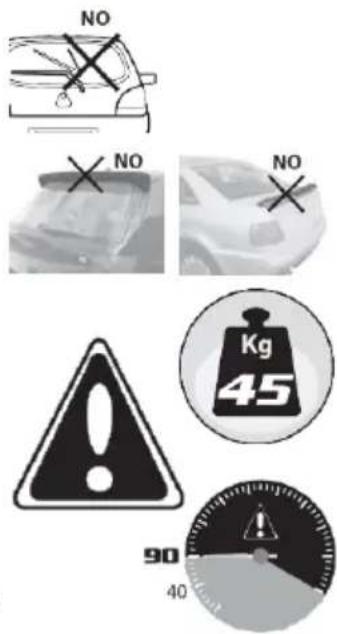

• Ne pas utiliser l'essuie-glace arrêté.
• Vérifiez que tous les appendices aérodynamiques (becquet, aileron, caméra de recul) ne soient pas en contact avec le porte-vélos et les sangles.
• Au cours du voyage, vérifiez fréquemment et régulièrement la tension des sangles de fixation du porte-velos ainsi que la bonne fixation des vélos transportés.
• La charge maximale de ce porte-vélos est de 45 kg. Ne pas dépasser cette charge. (3 vélos)

Réduisez votre vitesse: vitessemaximale 90km / h

• Ce porte-élos est exclusivement conçu pour une utilisation temporaire, rangez-le lorsque vous ne vous en servez pas.

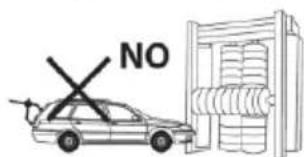

• En cas de lavage automatique de votre voiture, rangez impérativement votre porte-égos.
• La plaque d'immatriculation et les yeux de signalisation doivent impérati tifs d'éclairage correspondants sur le porte-vélos à l'exception du troisième feu stop et du feu de recul. Tous les yeux arrière doivent être homologués selon les réglementations en vigueur. Dans tous les cas, les dispositions du code de la route doivent être prises en compte.
• Les vélos doivent être correctement fixés à l'aide des dispositifs de serrage fournis.
• Le comportement d'un véhicule est affecté par le montage d'un dispositif porte-velos particulièrement quand il est chargé (sensibilité au vent laté ir compte de ces changements. Il est fortement conseillé de réduire la vitesse particulièrement en virage et de tenir compte de l'augmentation des distances de freinage.
• Il est important de bien entretenir son matériel.
• Posez le vélo le plus lourd au plus près du véhicule. La charge doit être correctement répartie sur le porte-vélo et le centre de gravité de charge aussi bas que possible.

Retirez tous les accessoires des vélos avant de les charger (porte-bébés, paniers, sacoches, bidons).

2. Fixation du porte-velos sur votre véhicule

A. Commencez par nettoyer la surface du véhicule avant d'installer le porte-velos sur le véhicule. Vous évitez ainsi les rayures.

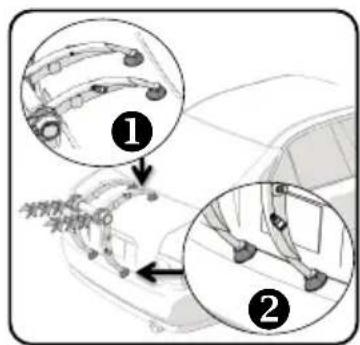

B. Installez le porte-velo en ajustant les parties supérieures (1) puis

inférieures (2). L'adapter au véhicule afin que les vélos soient éloignés au maximum de la carrosserie, vérifiez que les bases inférieures (2) et supérieures (1) soient bien en contact avec le véhicule. Pour les véhicules avec hayon, la base inférieure (2) doit être en contact avec la carrosserie et la base supérieure (1) posée sur la vitre arrière. Pour les véhicules avec coffre, la base inférieure (2) et la base supérieure (1) doivent être en appui sur le coffre.

C. Installez les deux crochets des sangles supérieures (3) sur le bord supérieur du core ou du hayon*. Réglez les sangles afin de stabiliser le porte-velos.

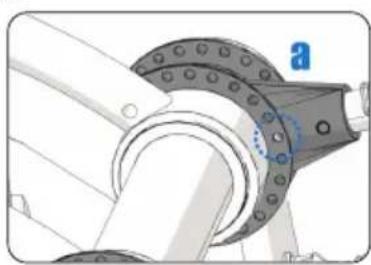

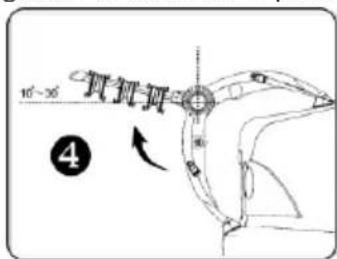

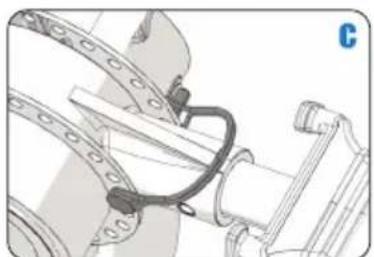

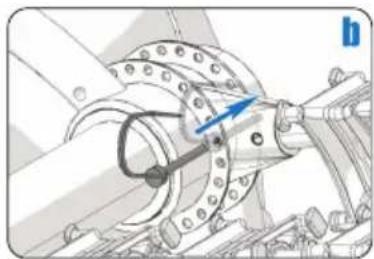

D. Positionnez le bras (4) pour un angle compris entre 10 et 30 degrés au-dessus de l'horizontal. Verrouillez

l'ensemble pâsses (supérieures + inférieures) et bras avec les goupilles de sécurité

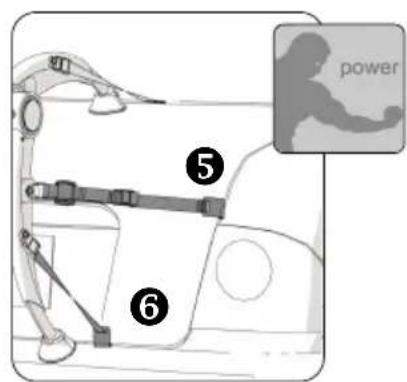

E. Fixez les sangles inférieures (6) sur le bord inférieur du coffre ou du hayon.

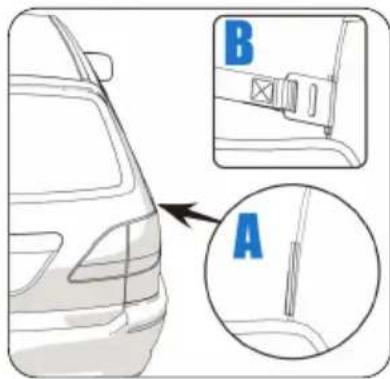

F. Fixez les sangles latérales (5) dans une position correcte* sur le côté du coffre, du hayon. Vérifiez à tout moment lors de l'installation que le porte-velos est bien centré sur l'arrière du véhicule et que les sangles soient installées de manière symétrique. Si besoin, une bande caoutchouc découpable peut être ajoutée entre la carrosserie et les crochets.

• ATTENTION: LES SANGLES DOIVENT TOUJOURS ETRE FIXEES SUR DES PARTIES METALLIQUES DU VEHICULE (GENERALEMENT LE COFFRE PROPREMET DIT), JAMAIS SUR DES HAYONS EN VERRE, DES PIECES EN CAOUTCHOUC/PLASTIQUE OU DES GARNITURES.

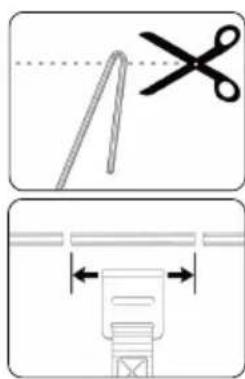

• Les sangles doivent être les plus droites possible et enaucun cas torsadées, serrez progressivement chaque sangle en alternance et de manière uniforme, en veillant à ce que le porte-velos soit centré et fermement xé.
• Veillez à ce que les pans en caoutchouc soient fermement en contact avec la carrosserie du vehicule.

3. Chargement des vélos sur le porte-vélos

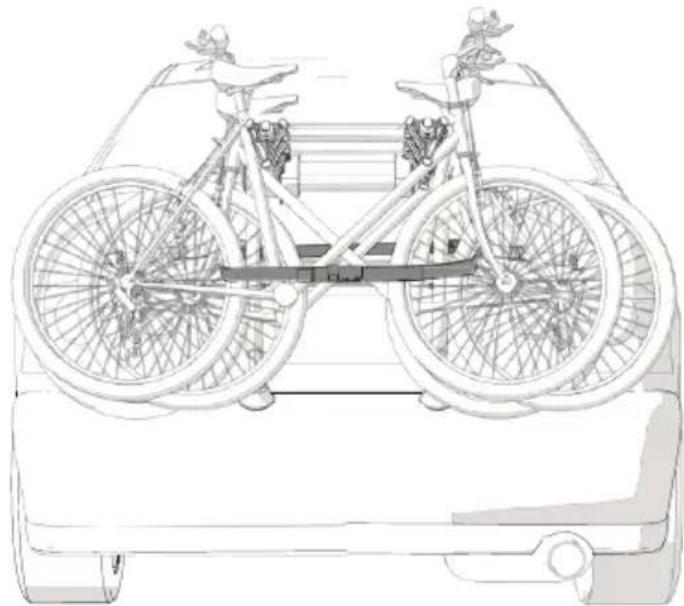

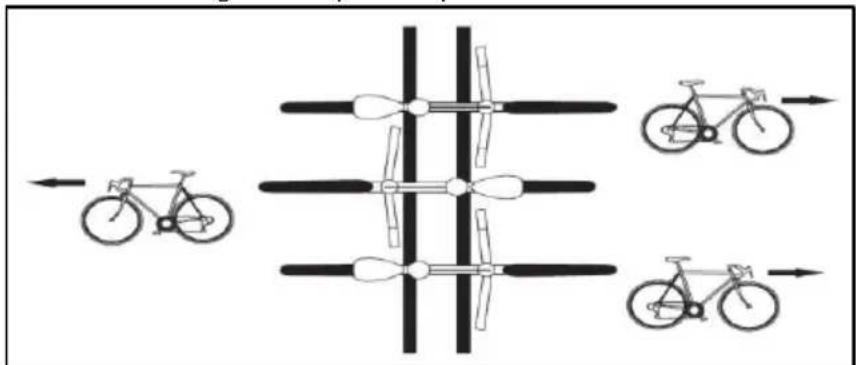

A. Lors de la mise en place des vélos sur les supports en plaque, positionnez-les tête-bêche et de façon à avoir le centre de gravité le plus bas possible.

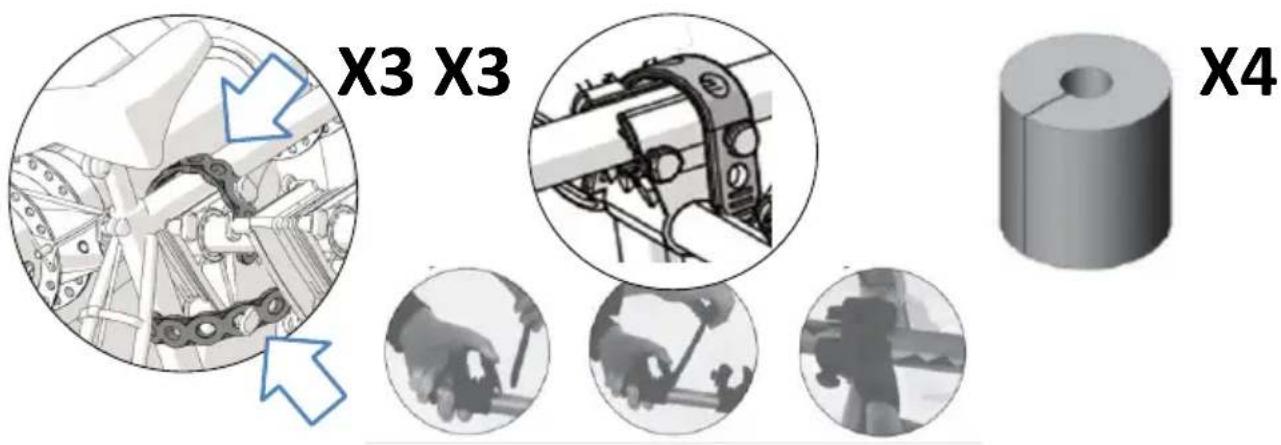

B. Fixez les vélos sur le porte-vélos à l'aide des sangles en caoutchouc. Les supports peuvent se tourner pour s'adapter au cadre des vélos.

Vérifiez que les vélos ne soient pas en contact avec la carrosserie du véhicule. Des manchons de protection sont prévus pour empêcher les vélos de frotter contre le porte-vélos.

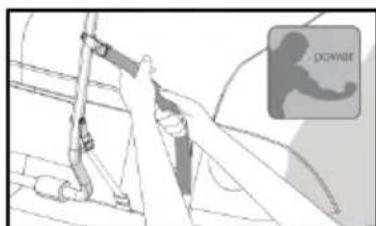

C. APRÈS avoir mis en place les vélos sur le porte-vélo, resserrez toutes les sangles (5, 6, 3) et nouez fermement les longueurs excédentaires de sangle à la base des boucles pour empêcher le balancement des extrémités non fixées.

D. La sangle supplémentaire sert àacher les pneus/cadres de vélos sur le porte-vélos et à empêcher le balancement des vélos pendant les trajets.

MISE EN GARDE: LE CONDUCTEUR DU VEHICULE EST RESPONSABLE DE LA SECURITE DE LA CHARGE TRANSPORTE, PROCEDED A DES CONTROLES FREQUENTS EN COURS DE ROUTE.
