Type de produit	Sèche-linge à condenseur
Marque	LG
Modèle	RC80U2AV3W
Capacité de charge	8 kg
Dimensions (L x P x H)	600 mm x 690 mm x 850 mm
Poids	56 kg
Alimentation électrique	220 - 240 V~, 50 Hz
Classe d'efficacité énergétique	A+++
Consommation énergétique annuelle	175,0 kWh/an
Niveau sonore	62 dB(A)
Programmes de séchage	Coton, Mix, Synthétiques, Couette, Linge de maison, Anti-allergie, Rapide 30, Textiles sport, Laine, Délicat, Séchage à plat, Air froid, Air chaud
Options	Fin différée, Anti-froissage, Favori, Éclairage tambour, Eco/Rapide, Verrouillage infant, Signal sonore, Ajouter/Réduire temps
Fonctions connectées	Wi-Fi, LG SmartThinQ, Smart Diagnosis, Démarrage à distance, Téléchargement de cycles
Entretien et nettoyage	Nettoyage du filtre à peluches après chaque cycle, vidage du réservoir d'eau, nettoyage de la grille d'entrée d'air froid, essuyage du capteur d'humidité
Sécurité	Verrouillage enfant, arrêt automatique en cas d'ouverture de porte, protection contre la surchauffe
Pièces détachées et réparabilité	Pièces autorisées disponibles via les centres de service agréés LG. Réparation par personnel qualifié recommandée.
Informations générales	Garantie limitée selon les conditions du fabricant. Température ambiante recommandée : 5 - 35°C.

FOIRE AUX QUESTIONS - RC80U2AV3W LG

Que faire si le sèche-linge ne démarre pas ?

Vérifiez que le cordon d’alimentation est correctement branché et que le fusible ou le disjoncteur n’a pas sauté. Si le problème persiste, contactez le service après-vente.

Pourquoi le linge met-il trop de temps à sécher ?

Cela peut être dû à un filtre à peluches obstrué, une charge trop importante, ou un programme inadapté. Nettoyez le filtre avant chaque cycle et triez correctement le linge.

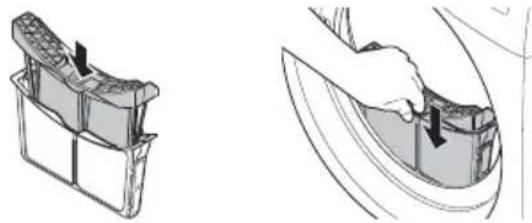

Comment nettoyer le filtre à peluches ?

Ouvrez la porte, retirez les deux filtres à peluches, enlevez les peluches à la main, rincez à l’eau chaude, séchez complètement, puis remettez-les en place.

Que signifie le code d'erreur 'dE' ?

Le code 'dE' indique que la porte est mal fermée ou a été ouverte pendant le fonctionnement. Fermez complètement la porte. Si le code persiste, contactez un technicien.

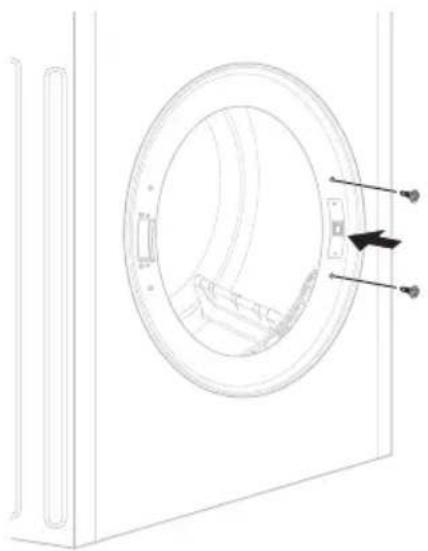

Est-il possible d'inverser le sens d'ouverture de la porte ?

Oui, la porte est réversible. Suivez les instructions de la notice : retirez les vis de la charnière, inversez les pièces, et remontez la porte. Il est recommandé de se faire aider.

Comment utiliser la fonction Démarrage à distance ?

Assurez-vous que l’appareil est connecté au Wi-Fi et à l’application LG SmartThinQ. Appuyez longuement sur le bouton Signal sonore (Zoemer) pendant 3 secondes pour activer le mode, puis lancez le cycle depuis l’application.

Pourquoi l'eau ne s'évacue-t-elle pas correctement ?

Vérifiez que le réservoir d’eau n’est pas plein (icône clignotante) et videz-le. Si le tuyau de vidange est plié ou obstrué, redressez-le ou nettoyez-le.

Puis-je sécher des chaussures ou des peluches dans cet appareil ?

Non, ne séchez pas d’articles en caoutchouc, plastique, ou contenant des substances inflammables. Utilisez le programme 'Séchage à plat' pour les articles délicats.

Comment activer le verrouillage enfant ?

Appuyez simultanément sur les boutons Favori et Fin différée (Einduitstel) pendant 3 secondes. 'CL' s’affiche. Pour désactiver, répétez l’opération.

Que faire si le linge ressort encore humide ?

Utilisez un programme de séchage adapté (ex : Coton Extra sec). Pour une charge très petite ou un grand article isolé, passez en mode Minuterie. Vérifiez aussi le capteur d’humidité et nettoyez-le si nécessaire.

MODE D'EMPLOI RC80U2AV3W LG

Einduitstel (Fin différée)

Meerijd / Minderijd (Ajouter du temps /Réduction du temps)

Droogrek (Sechage à plat)

Starten op afstand (Dém. à distance)

Avant de commencer l'installation, dire attentivement ces instructions. Cela simplifie l'installation et assurera que le produit soit installé correctement et en toute sécurité. Conserver ces instructions à proximate du produit après installation pour référence ultérieure.

RC8U2V*W

RC9U2V*W

www.lg.com

TABLE DES MATIÈRES

Ce manuel peut contenir des images ou un contenu différent du modele que vous avez acheté.

Ce manuel est sujet à révision par le fabricant.

CONSIGNES DE SECURITE 3

Consignes importantes relatives à la sécurité 3

Recyclage de votre ancien apparéil 9

INSTALLATION 10

Charactéristiques 10

Accessoires 10

Exigences du lieu d'installation 11

Instructions d'installation par superposition 12

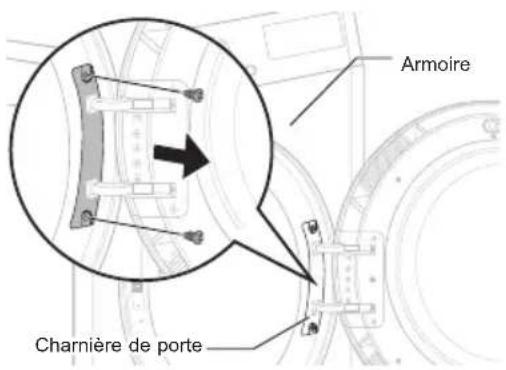

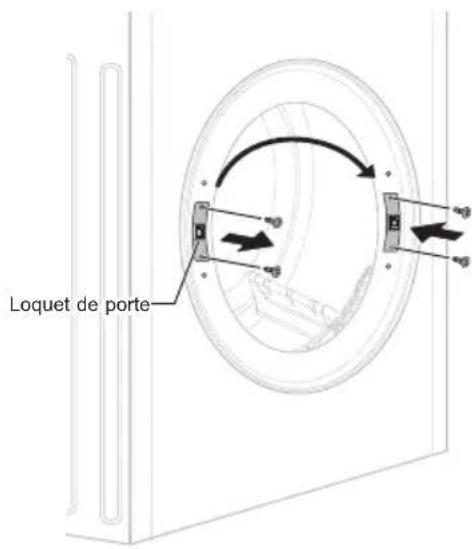

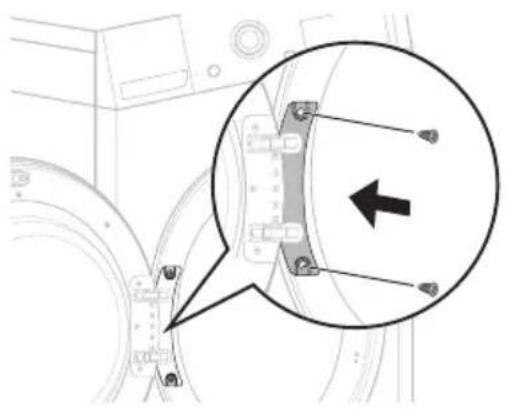

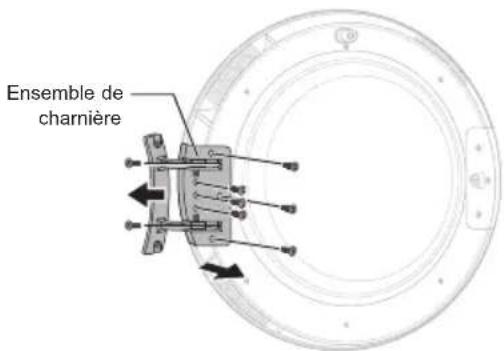

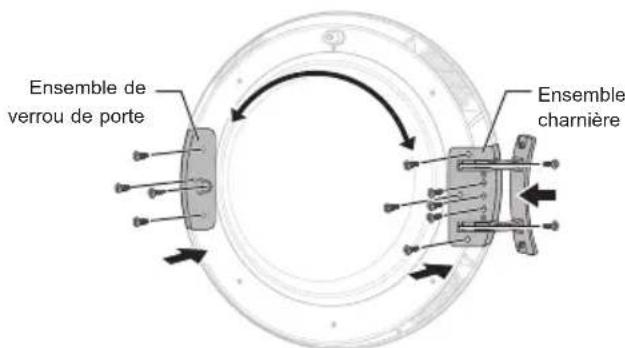

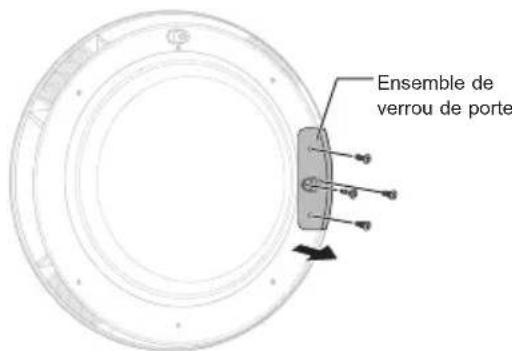

Inverser la porte 15

UTILISATION 17

Utilisation de l'appareil 17

Trier le linge 18

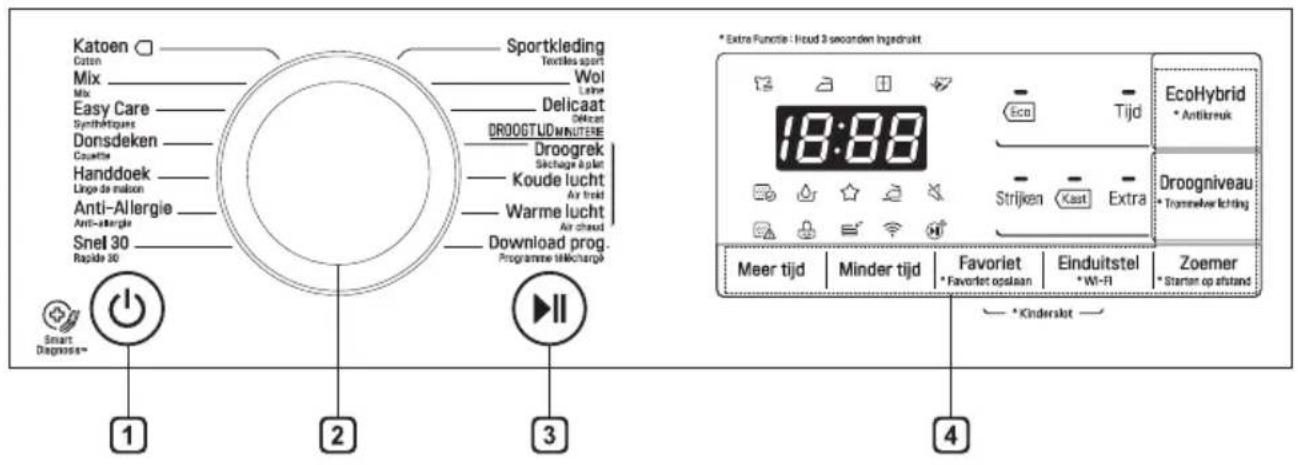

Panneau de commande 19

Tableau des programmes 20

Programme en option 22

Droogrek (Sechage a plat) 24

FONCTIONS SMART 25

Utilisation de l'Application LG SmartThinQ 25

Utilisation de Smart DiagnosisTM 29

MAINTENANCE 30

Nettoyage du filtré à peluches 30

Vider le réservoir d'eau 31

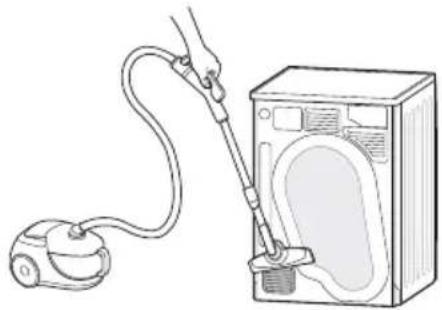

Nettoyage de la grille d'entrée d'Air froid 31

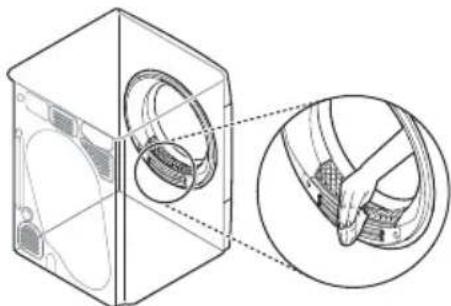

Essuyer le capteur d'humidité 31

DEPANNAGE 32

Diagnostic de problèmes 32

Codes d'erreur 36

GARANTIE 37

DONNÉES D'UTILISATION 38

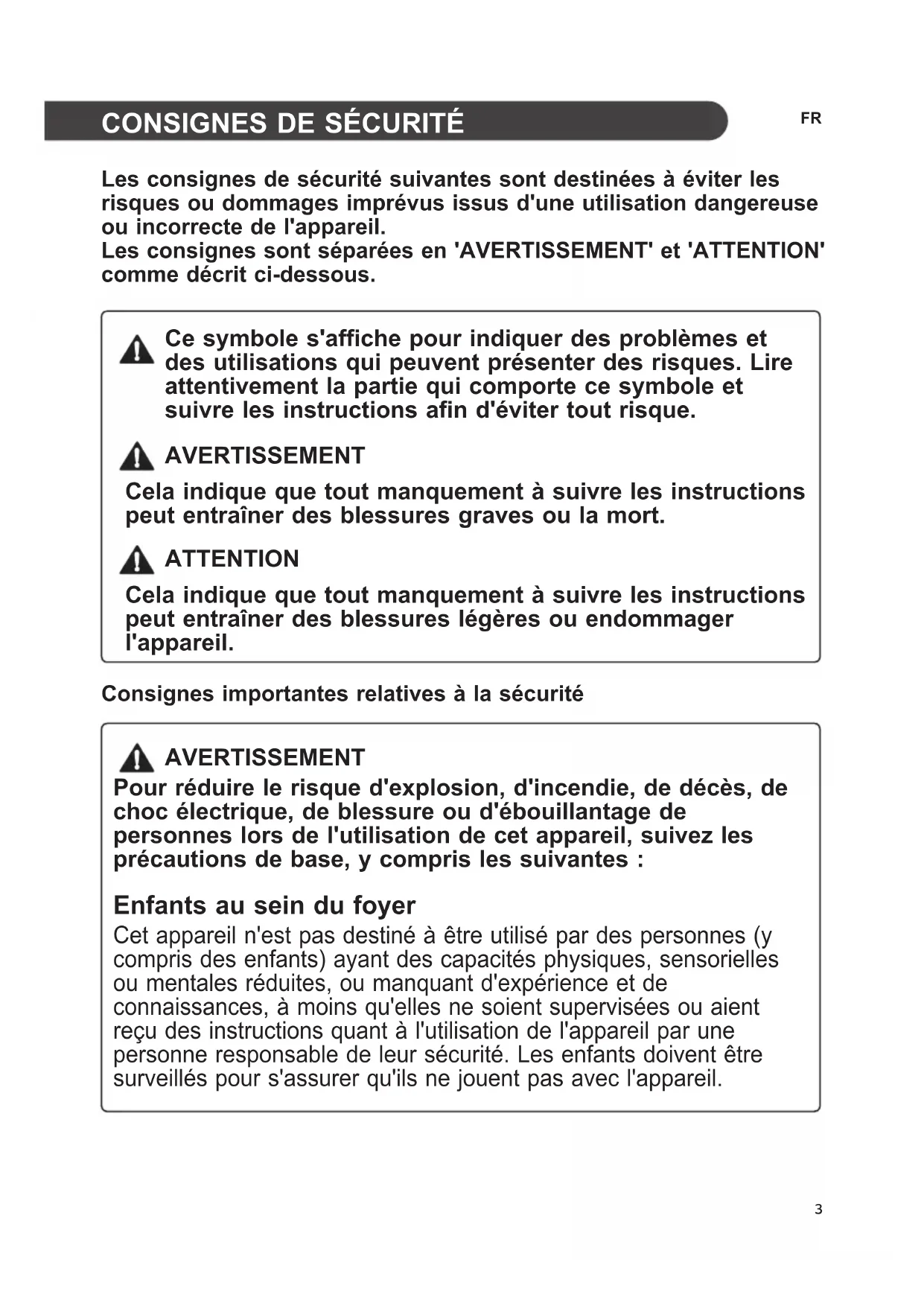

Les consignes de sécurité suivantes sont destinées à éviter les risques ou dommages imprévus issus d'une utilisation dangereuse ou incorrecte de l'appareil.

Les consignes sont séparées en 'AVERTISSEMENT' et 'ATTENTION' comme décrit ci-dessous.

Ce symbole s'affiche pour indiquer des problèmes et des utilisations qui peuvent partager des risques. Lire attentivement la partie qui comporte ce symbole et suivre les instructions afin d'eviter tout risque.

AVERTISSEMENT

Cela indique que tout manquement à suivre les instructions peut entraîner des blessures graves ou la mort.

ATTENTION

Cela indique que tout manquement à suivre les instructions peut entraîner des blessures légères ou endommager l'appareil.

Consignes importantes relatives à la sécurité

AVERTISSEMENT

Pour réduire le risque d'explosion, d'accidie, de décès, de chic électrique, de blessure ou débouillante de personnes lors de l'utilisation de cet apparéil, suivez les précautions de base, y compris les suivantes :

Enfants au sein du foyer

Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacities physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, à moins qu'elle ne soient supervisées ou aient reçu des instructions quant à l'utilisation de l' apparéil par une personne responsable de leur sécurité. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l' apparéil.

Pour une utilisation en Europe :

Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou bien manquant d'expérience et de connaissances, s'ilts sont surveillés ou ont reçu des instructions relatives à l'utilisation de l' apparéil d'une manière sure et s'ils comprendent les dangers impliqués. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et la maintenance par l'utilisateur ne doit pas être exécutés par des enfants sans surveillance.

Les enfants de moins de 3 ans doivent être tenus à l'écart, sauf s'ils sont surveillés en permanence.

Installation

Assurez-vous que l'appareil soit correctement installé, relié à la terre et ajusté par un personnel qualifié suivant les instructions d'installation.
- Ne jamais faire fonctionner cet apparéil s'il est endommagé, défectueux, partiellement démontré ou a des pieces manquantes ou cassées, y compris si le cordon ou la fiche est endommagée.

• Cet apparteil ne doit être transporte que par deux personnes ou plus Thanlant I'appareil en toute sécurité.

• Ne pas installer l'appareil dans un endroit humide et poussiéreux.
  Ne pas installer ou ranger l'appareil dans une zone en plein air, ou toute autre zone soumise à des conditions telles que la lumière du soleil, le vent ou la pluie ou à des températures inférieures à zéro.

• Serrer le tuyau de vidange pour éviter toute séparation.

• Si le cable d'alimentation est endommagé ou si les trous de la prise sont lâches, ne pas utiliser le cordon d'alimentation et contacter un centre de service agrée.

• Ne pas brancher plusieurs prises de courant, une rallonge de cable électrique ou un adaptateur avec cet apparéil.

• Les articles tels que le caoutchouc mousse (mousse de latex), bonnets de douche, textiles imperméables, articles et vêtements à renfort caoutchouté ou oreillers garnis avec des coussins en caoutchouc mousse ne doivent pas être séchéés dans l'appareil.

• Cet apparéil ne doit pas être installé derrière une porte verrouillable, une porte coulissant ou une porte avec une charnière du côte opposé à celui de l' apparéil, de sorte qu'une ouverture complète de la porte de l' apparéil soit restreinte.

• Cet apparéil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduira le risque de chocolélectrique en donnant un chemin de moindre résistance au courant électrique.

• Cet apparéil est équipé d'un cordon d'alimentation doté d'un conducteur de terre et d'une fiche de terre. La fiche doit être branchée dans une prise appropriée, installée et mise à la terre conformément à tous les codes et règlements locaux.

• Une mauvaise connexion du conducteur de terre peut entraîner un risque de chic électrique. Vérifier avec unElectricien ou un personnel de service qualifié si vous avez des doutes quant à savoir si l'appareil est correctement mis à la terre.

• Ne pas modifier la fiche d'alimentation fournie avec l'appareil. Si elle ne correspond pas à la prise, faire installer une prise ajustée par un électricien qualifié.

• L'appareil ne doit pas être alimenté par un dispositif de commutation externe, tel qu'une minutesie, ni branché sur un circuit régulierement mis sous tension et hors tension par un service public.

Utilisation

• Ne pas essayer de séparer les panneaux ou de démonter l'appareil. Ne pas appliquer d'objets pointus sur le panneau de commande afin de faire fonctionner l'appareil.

• Ne pas réparer ou remplaçer une partie de l'appareil. Toutes les réparations et l'entretien doivent être effectués par un personnel qualifié, sauf recommandation spécifique dans le manuel du propriétaire. Utiliser uniquement des pieces autorisées par l'usine.
  Garder la zone sous et autour de l'appareil exempte de materiaux combustibles tels que des peluches, du papier, des chiffons, des produits chimiques, etc.

• Ne pasmettre d'animaux vivants dans l'appareil, comme des animaux domestiques.

• Ne pas laisser l'appareil porte ouverte. Les enfants peuvent s'accrocher à la porte ou ramper à l'intérieur de l'appareil, causant des dommages ou des blessures.

• Ne jamais toucher l'appareil pendant qu'il fonctionne. Attendre que le tambour soit complètement arrêté.
• Ne pasmettre, laver ou secher des articles qui ont ete nettoyés, lavés, trempés ou tachés de substances combustibles ou explosives ( comme de la cire, de I'huile, de la peinture, de I'essence, des dégraissants, des solvants de nettoyage a sec, du petrole, de I'huile vegetale, de I'huile de cuisine, etc.).Touteutilisation incorrectepeut provoquer un incendie ou une explosion.
• En cas d'inondation, débrancher la fiche électrique et contacter le centre d'information client LG Electronics.

• Ne pas trop pousser la porte lorsque la porte de l'appareil est ouverte.

• Utiliser un tuyau ou des ensembles de tuyaux neufs fournis avec l'appareil. La réutilisation d'anciens tuyaux peut provoquer une fuite d'eau et des dommages matériels consécutifs.

• Ne pas toucher la porte au cours d'un programme haute température.

• Ne pas utiliser de gaz inflammables et de substances combustibles (benzène, essence, diluant, petrole, alcohol, etc.) pres de l'appareil.

• Si le tuyau de vidange ou d'arrivée est gelé en hiver, n'utiliser qu'après dégel.

• Conserver toutes les lessives, les assouplissants et les agents de blanchiment hors de la portée des enfants.

• Ne pas toucher la fiche d'alimentation ou les commandes de l'appareil avec des mains mouillées.

• Ne pas plier excessivement le cable d'alimentation ou placer un objet lourd sur celui-ci.

Maintenance

• Brancher correctement le cordon d'alimentation dans la prise de courant après avoir enlevé complètement toute humidité et poussière.
• Débrancher l'appareil de l'alimentation électrique avant de nettoyer l'appareil. Le réglage des commandes en position d'arrêt ou de veille ne déconnecte pas cet apparéil de l'alimentation électrique.

• Ne pas vaporiser d'eau à l'intérieur ou à l'extérieur de l'appareil pour le nettoyer.

• Ne jamais débrancher l'appareil en tirant sur le cable d'alimentation. Toujours saisir fermement la prise électrique et la tirer tout droit pour la sorting de la prise de courant.

Sécurité technique pour l'utilisation du séche-linge

• Ne pas secher des articles non lavés dans l'appareil.
• Les assouplissants ou produits similaires doivent être utilisés comme spécifique par les instructions de l'assouplissant.

• Enlever tous les objets des poches tels que les briquets et allumettes.

• Ne jamais arrêté l'appareil avant la fin du cycle de sechage, à moins que tous les articles n'aient été rapidement enlevés etétendus, de sorte que la chaleur soit dissipée.

• L'appareil ne doit pas etre utiliser si des produits chimiques industriels ont ete utilisés pour le nettoyage.
• Les articles qui ont été souillés par des substances telles que de l'huile de cuisson, de l'huile vegétale, de l'acétone, de l'alcool, de l'essence, du kerosène, des detachants, de la térébenthine, des cires et des décapants de cire doivent être lavés à l'eau chaude avec une quantité de lessive supplémentaire avant d'être séchés dans l'appareil.
• Ne pas boire l'eau condensée. Tout manquement à respecter cette instruction peut entraîner des maladies d'origine alimentaire.

• Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant ou ses techniciens habilités ou bien une personne qualifiée afin d'éviter tout danger.

• Le filtré à peluches doit être nettoyé féquèment.

• Il ne faut pas laisser les peluches s'accumuler autour de l'appareil.
• Ne vaporisez pas un produit de nettoyage à sec directement dans le seche-linge et n'utilisez pas ce dernier pour secher du linge imprégné d'un produit de nettoyage à sec.
• Ne faites pas secher du lingeprésentant des taches de substances huileuses. Les taches de substances huileuses (huiles comestibles incluses) ne peuvent pas etre complètement eliminées du linge, même après un lavage à l'eau.
• L'appareil ne doit pas être alimenté par un dispositif de commutation externe, tel qu'une minuterie, ni branché sur un circuit régulièrement mis sous tension et hors tension par un service public.
• Retirez le linge du seche-linge immédiatement après la fin du séchage ou si l'alimentation est coupée pendant le processus de séchage. Les vêtements laissés sans surveillance dans le sechage après avoir été séchés peuvent provoquer un incendie. Les vêtements reliés du seche-linge trop longtemps après le séchage peuvent provoquer un incendie. Lorsque le séchage est terminé, retirez immédiatement les vêtements du seche-linge, puis étendez-les ou disposez-les à plat pour les laisser refroidir.

Élimination

• Avant demettre au rebut un apparéil usage, le débrancher. Couper le cable directement derrière l' apparéil pour éviter toute mauvaiseutilisation.

• Éliminer tous les matériaux d'emballage ( comme les sacs en plastique et le polystyrene) loin des enfants. Les matériaux d'emballage peuvent provoquer une suffocation.

• Enlever la porte avant que cet apparéil ne soit retire du service ou éliminer afin d'éviter le danger que des enfants ou de petits animaux soient piégés à l'intérieur.

Recyclage de votre ancien apparéil

• Ce symbole de poubelle barrée d'une croix indique que votre équipement électrique etlectronique (EEE) ne doit pas être jeté avec les ordures menagères. Il doit faire l'objet d'un tri et d'une collecte sélective séparée.
• Les équipements electriques que vous jetez peuvent contenir des substances dangereuses. Il est donc important de les jeter de façon appropriée afin d'eviter des impacts négatifs sur l'environnement et la santé humaine. L'équipment que vous jetez peut également contenir des pieces réutilisables pour la réparation d'autres produits ainsi que des matériaux précieux pouvant être recyclés pour préserver les ressources de la planete.

• Vous pouvez rapporter votre apparéil au commercant qui vous l'a vendu ou contacter votre collectivité locale pour connaître les points de collecte de votre EEE. Vous trouvez également des informations à jour concernant votre pays en allant sur www. quefairedemesdechets.fr

• Contient des gaz à effet de serre fluorés. R134a (PRP:1430): 0,500 kg / 0,715 tonnes équivalent CO2. Hermétiquement scelled.

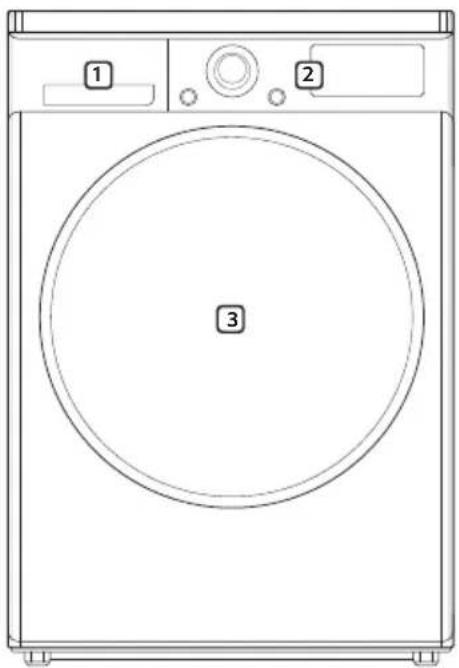

Caracteristiques

1 Reservoir d'eau
2 Panneau de commande
3 Porte

Modèle RC8*U2*V*	W RC9*U2*V*W
Alimentation électrique 220	- 240 V~, 50 Hz
Dimensions 600 mm (L) X 690 mm (P) X 850 mm (H)
Poids de l'appareil 56 kg
Température admissible 5 -	35°C
Capacité maximal 8 kg 9 kg

L'aspect et les caractéristiques peuvent être modifiés sans préavis pour améliorer la qualité de l'appareil.

Accessoires

Veuillez contacter le centre d'information client LG Electronics pour tout achat.

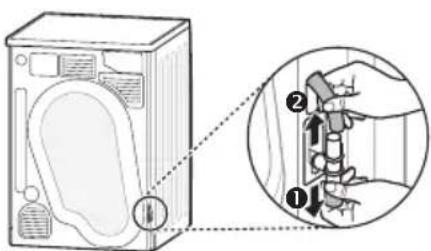

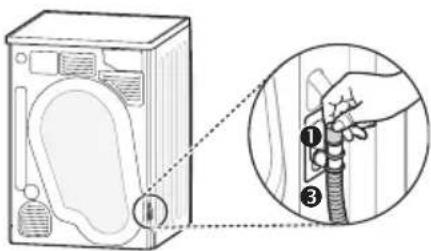

Tuyau de vidange de la condensation et support de tuyau

Support de séchage Kit de superposition

Exigences du lieu d'installation Emplacement

Niveau du sol : La pente admissible sous la totalité de l'appareil est de 1^

Prise de courant : Doit etre a moins de 1,5 metre de part et d'autre de l'emplacement de l'appareil.

• Ne pas surcharger la prise avec plus d'un apparéil.

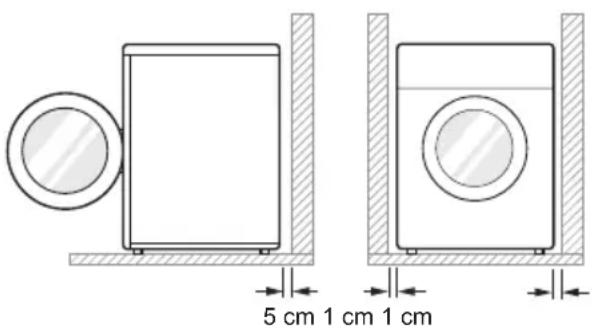

Espace Libre Supplémentaire : Pour le mur, 5 cm: arrriere /1 cm: cote croit et gauche

• Ne pasmettre ou stocker de produits de lessive sur le dessus de I'appareil. Ces produits peuvent endommager la finition ou les commandes.

REMARQUE

• Pour une meilleure performance de séchage, veuillez garder l'arrière de l'appareil à distance du mur.
• Ne pas installer l'appareil s'il existe un risque de gel ou de poussière.
• L'appareil peut ne pas etre en mesure de fonctionner correctement ou peut etre endommaged par le gel de I'eau de condensation dans la pompe et le tuyau de vidange.
• Ne pas installer l'appareil à côte d'un apparéil à haute température comme un réfrigerateur, un four ou un poèle, etc., car cela peut provoquer des difficultés de séchage et une mauvaise durée du programme, et nuire au bon fonctionnement du compresseur. L' apparéil fonctionne moins à une température ambiente de 23^ .

Positionnement

• Installer l'appareil sur un sol plat et dur.
• S'assurer que la circulation d'air autour de l'appareil ne soit pas entravée par des tapis, carpettes, etc.
• Ne jamais essayer de corriger les inégalités du sol avec des morceaux de bois, de carton ou des matérieliaux similaires sous l'appareil.
• Ne pas installer l'appareil dans des pieces qui puissant atteindre une température négative. Des tuyaux gelés peuvent éclater sous la pression. La fiabilité de l'unité de commandelectronique peut être alterée à des températures inférieures au point de congestion.
• Si l'appareil est livré en hiver et que la température est négative, placer l'appareil à température ambiente pendant quelques heures avant de lemettre en service.
• Veuillez vous assurer que lorsque l'appareil est installé, il soit facilement accessible à un technicien en cas de panne.

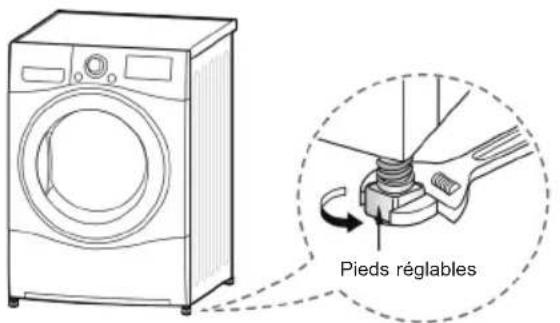

• Une fois l'appareil installé, régler les quatre pieds à l'aide d'une clé pour le boulon de transport afin de s'assurer que l'appareil soit stable, et qu'un espace libre d'environ 20 mm soit laissé entre le dessus de l'appareil et le dessous de n'importe quel plan de travail.

Exigences relatives à la ventilation

• Alcôve ou sous-plan de travail

• Respecter un débit d'air de 3,17/min à travers l'appareil

Armoire

• La porte de l'armoire doit composer 2 ouvertures (persiennes), chacune ayant une superficie minimale de 387~cm^2 ,située a 8 cm du haut et du bas de la porte.

AVERTISSEMENT

• Éviter d'installer l'appareil autour d'un d'une source chaleur. L'arrière de l'appareil doit être bien ventilé. Le non-respect de ces instructions peut entraîner des problèmes.

• L'appareil ne doit pas etre est installé a cote d'un
  appareil de refrigeration.

• L'appareil n'est pas conçu pour un usage maritime ou dans des installations mobiles comme des caravanes, avions, etc.

Raccordement électrique

• Ne pas utiliser de rallonge ni de double adaptateur.
• Toujours débrancher l'appareil après utilisation.
• Raccorder l'appareil à une prise de terre conformément à la réglementation sur le câblage électrique en vigueur.
• L'appareil doit être positionné de sorte que la prise soit facilement accessible.

Instructions d'installation par superposition

Votre seche-linge peut etre place sur le dessus d'un lave-linge LG et solidement fixe avec un kit de superposition. Cette installation doit etre effectuée par un personnel qualifie pour s'assurer qu'il soit correctement instalé.

Le personnel de service qualifié fera en sorte que vous ayez le bon kit de superposition pour votre modèle de lave-linge et s'assurera qu'il soit solidement fixé. Pour ces raisons, un montage expert est essentiel.

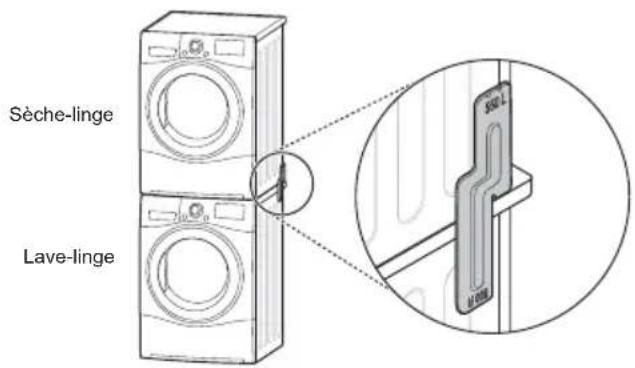

Kit de superposition

Pour superposer ce sèche-linge, un kit de superposition LG est nécessaire.

Ce seche-linge ne peut etre superposé que sur le dessus d'un lave-linge LG. Ne pas tenter de superposer ce seche-linge sur un autre lave-linge, car il peut en résultat des degats, des blessures ou des dommages matériels.

Taille de la plaque supérieure du lave-linge
550 mm 600	mm
550L	550R	500L

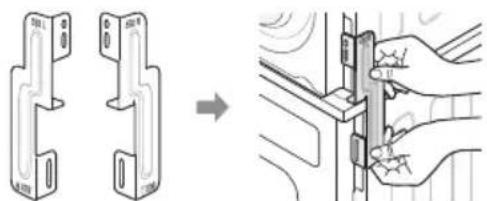

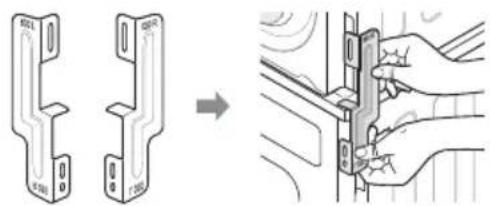

Procedure d'installation

1 Placer le sèche-linge LG sur le lave-linge LG.

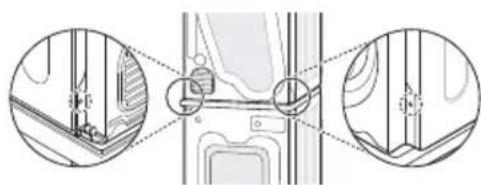

2 Retirer les deux vis de la partie inférieure du capot arrêté de chaque côté, comme illustré ci-dessous.

3 Aligner les trous du kit de superposition et les trous du capot arrête.

3-1)600mm

3-2) 550~mm

Fixer les deux vis qui ont ete retirées aparavant du seche-linge sur le kit de superposition.
5 Utiliser les quatre vis de la boite d'accessoires (16 mm) pour assembler le capot arrêté du lave-linge et le kit de superposition.
6 La procédure du côte opposé sera identique.

A VERTISSEMENT

• Une installation incorrecte peut provoquer des accidents graves.
• Le poids de l'appareil et la hauteur de l'installation rendent la procEDURE de superposition trop risquée pour une seule personne. Cette procédure doit être effectuee par deux personnels d'entretien qualifiés ou plus.
• L'appareil ne convient pas pour une installation intégrée. Ne pas installer comme un apparéil intégré.
• Ne pas utiliser si l'appareil n'est pas correctement superposé.

Vidange des condensats

Normalement, l'eau condensée est pompée dans le réservoir d'eau ou l'eau est collectée jusqu'à une vidange manuelle. L'eau peut également être evacuée directement vers une vidange au réseau, en particulier lorsque le seche-linge est superposé sur le dessus d'un lave-linge. Avec un kit de connexion pour tuyau de vidange au réseau, il suffit de modifier le chemin de l'eau et de le redistribérer vers le dispositif de vidange comme ci-dessous :

1 Séparer le couvercle anti-retour et le tuyau du réservoir d'eau du kit de raccordement.

2 Fixer le couvercle anti-retour(a) à la tete du kit de raccordement, puis connecter le tuyau de drainage(sur le côte opposé du kit de raccordement.

ATTENTION

• Si le tuyau est installé de manière qu'il peut être plié ou pince, le drainage risque de ne pas fonctionner correctement.

Mise à niveau de l'appareil

La mise à niveau de l'appareil empêche les bruits et des vibrations inutiles. Placer l'appareil sur un sol résistant et de niveau.

Si l'appareil n'est pas correctement mis a niveau, ajuster les pieds de nivellement avant selon le besoin.

Les tourner dans le sens des aiguilles d'une montre pour monter et dans le sens inverse pour descendre jusqu'à ce que l'appareil ne vacille plus, à la fois d'avant-arrête, de côte à cote et de coin à coin.

Vérifier en diagonale

• Si l'on appuie sur les bords de la plaque supérieure en diagonale, l'appareil ne doit pas monter et descendre du tout (verifier les deux sens). Si l'appareil bascule lorsqu'on pousse la plaque supérieure en diagonale, ajuster de nouveau les pieds.

Inverser la porte

Vous pouvez inverser la portepourvoire commodity.

AVERTISSEMENT

• Ne pas inverser la porte lorsque la machine a laver est empilée sur l'appareil.
• Avant de-retirer les vis de la charniere, demander à un assistant de supporter le poids de la porte. La portepourrait tomber sur le sol en raison de son poids.
• Pour des raisons de sécurité, deux personnes ou plus doivent travailler ensemble pour inverser la porte.

REMARQUE

• L'apparance des vis varie et les vis doivent etre inserees differemment en fonction de la position. S'assurer que la vis est correctement selectionnee avant de serrer.

Ouvrir la porte et-retirer les 2 vis sur la charniere de la porte. Apre's avoir retiré les vis, poser la porte avec precaution, la face avant tournée vers le sol.

AVERTISSEMENT

• Retirer d'abord la vis inférieure. La porte peut tomber sur le sol en raison de son poids et la porte peut être endommagée.

2 Retirer les 8 vis de l'ensemble charnière de la porte.

Il existe 6 vis à l'avant et 2 vis sur le cotoé.

3 Retirer les 3 vis de l'ensemble verrou de porte qui est fixé entre la porte et l'ensemble, puis retirer la vis qui est fixée sur le crochet de la porte.

4 Basculer entre la position de l'ensemble de charniere et I'ensemble de verrou de portepuis serrer les vis dans I'ordre inverse.

• Serrer la vis dans la bonne position en se référant aux étapes 2 à 4.

5 Retirer le loquet de la porte du cadre de l'appareil en retardant les 2 vis, puis les assembler du cote opposé.

7 Installer la porte avec les vis retirees à l'etape 1, puis vérifier que la porte se ferme correctement.

6 Retirer les 2 vis decoratives du cadre de l'appareil, puis les assembler du cote opposé.

Utilisation de l'ordinateil

Avant le premier cycle, régler l'appareil pour secher pendant cinq minutes afin de rechauffer le tambour. Ouvrir la porte entre des charges les premières fois que vous utilisez l'appareil afin de permettre à toutes les odeurs de l'intérieur de l'appareil de se disperser.

1 S'assurer que le filtré à peluches et le réservoir d'eau soient propres.

• Le filtré à peluches est à l'intérieur du cercle de la porte. Il doit être nettoyé avant chaque cycle de séchage.
• Ouvrir la porte et s'assurer que le filtré à peluches soit propre. Si ce n'est pas le cas, veuillez nettoyer le filtré à peluches.

• Verifier également que le réserve d'eau est vide pour des résultats de sechage optimaux.

AVERTISSEMENT

• Ne buvez pas l'eau condensée.

REMARQUE

Dans certains cas, la fenetre LED peut afficher (Symbole d'eau vide) et l'appareil peut s'arreter parce que le réservoir d'eau est plein.

2 Placer le linge dans le tambour après tri.

• Les vêtements doivent être triés par type de tissu et niveau de séchage et toutes les sangles et ceintures de vêtements doivent être bien attachées et fixées avant d'être mises dans le tambour. Pousser le linge à l'arrière pour l'éloigner du joint de la porte. Sinon, le joint de la porte et les vêtements peuvent être endommages. Fermer la porte.

ATTENTION

Veillez a ne pas coincer de linge entre la porte et le joint en caoutchouc.

3 Mettre l'alimentation en marche.

Appuyer sur le bouton Power. L'icone du voyant au-dessus du bouton s'allume, indiquant que l'appareil est pret a fonctionner.

4 Sélectionner le programme de sechage que vous foulez.

• Vous pouvez désirir un programme en tournant le bouton sélecteur de programme jusqu'à ce que le programme désiré soit indiqué.

• Si vous appuyez sur le bouton Start/Pause sans désirsir un programme, l'appareil passes au programme Coton. Veuillez vous reporter au tableau des programmes pour des informations détaillées.

5 Appuyer sur le bouton Départ/Pause.

6 Une fois le cycle terminé, ouvrir la porte et sortir le linge.

7 Arreter l'appareil.

Appuyer sur le bouton Marche/Arrêt.

ATTENTION

• Faites attention! Le tambour à l'intérieur peut être encore chaud.
• L'appareil ne doit pas etre utiliser a des fins autres que celles pour lesquelles il a ete concu.

REMARQUE

• La dernière partie d'un cycle de sèche-linge se produit sans chaleur (cycle de refroidissement) afin de garantir que la lessive reste à une température qui assure que le linge ne soit pas endommagé.
• Une température atmosphérique élevée et une petitepiecepeuventàlafoisaugmenterle temps de séchage et la consommation d'énergie.

Trier le linge

Les vêtements disposent de leurs propresétiquettes de soins de lavage,donc il estrecommandé d'effectuer un séchage selon l'étiquette de soins de lavage.

En plus de cela, le linge doit être trié en fonction de la taille et du type de tissu.

Pour la(Meilleure performance de sechage et la consommation d'energie la plus efficace,ne pas surcharger I'appareil.

Lainages

• Sécher les lainages sur le programme Laine. Assurez-vous de suivre d'abord les symboles de l'étiquette de soins du tissu. La laine peut ne pas être complètement séché avec le cycle, donc ne repêtez pas le séchage. Remettre les lainages dans leur forme d'origine et les sécher à plat.

Matières tissées et tricotées

• Certaines matieres tissées et tricotées peuvent se contracter en fonction de la qualité.

Pressage permanent et synthétiques

• Ne pas surcharger l'appareil. Sortir les articles de pressage permanent des que l'appareil s'arrête pour réduire les pris.

Vétements de bébé et chemises de nuit

• Toujours vérifier les étiquettes d'entretien des tissus.

Caoutchouc et plastiques

• Ne pas secher les articles fabriqués à partir de ou contenant du caoutchouc ou des matières plastiques, tels que:

• tabliers, bavoirs, couvertures de chaise
  rideaux et nappes

• tapis de bain

Fibre de verre

• Ne pas secher des articles en fibre de verre dans l'appareil. Des particules de verre laissées dans l'appareil peuvent être ensuite collectées par vos vêtements dans des cycles ultérieurs.

Icône Description
□	Séchage
○	Séchage en machine
○	Pressage permanent / Résistance au froissement
○	Doux / Délicat
×	Ne pas sécher en machine
×	Ne pas sécher
○	Chauffage Fort
○	Chauffage Moyen
○	Chauffage Faible
●	Pas de chauffage / Air
○	Étendre pour sécher / Suspendre pour sécher
III	Égoutter pour sécher
-	Séchage à plat
○	À l'ombre

Panneau de commande

1 Bouton Marche/Arrêt

Appuyer sur le bouton Marche/Arrêt pourmettre le lave-linge en marche et à l'arrêt.
- Druk op de knop Inschakelen om de functie Startuitstel te annuleren.

2 Selecteur de programme

• Les programmes sont disponibles selon le type de linge.
  Levoyant s'allume pour indiquer le programme selectionne.

3 Bouton Départ/Pause

• Ce bouton Départ/Pause est utilisé pour démarrer oumettre en pause un cycle de sechage.
• En pause, l'alimentation se coupe automatiquement après 14 secondes.

4 Boutons de programme supplémentaires

Utiliser ces boutons pour selectionner les options souhaitees pour le programme selectionné.
- Pour utiliser la fonction de démarrage à distance, reportez-vous à la partie FONCTIONS SMART.

Affichage

: Cette icone indique que le filtré a peluches doit etre nettoyed ou est bouché.

• Notification de nettoyage : Lorsque vous appuyez sur le bouton Marche l'icone s'affiche.
• Notification d'encrassement: Cette icône s'affiche avec un son de signal sonore lorsque l'appareil est en marche.

: Cette icone indique que le réservoir d'eau doit etre vide ou est plein.

• Notification de vidange : Lorsque vous appuyez sur le bouton Marche, cette icône s'affiche.
• Notification d'eau pleine : L'icone s'affiche et un son de signal sonore est audible lorsque l'appareil est en marche.
  : Cette icone indique le statut de l'insertion du filtré à charpie. Si le filtré à charpie n'est pas inséré, l'appareil ne fonctionnera pas et l'icone s'affichera.
  : Cette icone indique I'etat de nettoyage automatique du condenseur. L'icone s'affichera pendant les pulverisations d'eau dans le condenseur.

Tableau des programmes

Programme de séchage

Programmes de Sécchage Sonde
Programme Type	pe de linge Détail Niveau de		sécchage	Capacité
				8 kg / 9 kg
Katoen (Coton)	Serviettes de bain, robes de chambre et linge de lit	Pour des tissus épais et matelassés	Extra (Extra sec)	8 kg / 9 kg
	Serviettes de bain, torchons, sous-vêtements et chaussettes en coton	Pour des tissus ne nécessitant pas de repassage	Kast (Prêt à ranger)	8 kg / 9 kg
	Linge de lit, linge de table, serviettes, t-shirts, polos et vêtements de travail	Pour des tissus nécessitant un repassage	Strijken (Prêt à repasser)	8 kg / 9 kg
Mix (Mix)	Linge de lit, linge de table, survêtements, anoraks et couvertures	Pour des tissus épais et matelassés ne nécessitant pas de repassage	Extra (Extra sec)	4 kgChemises et che
		Pour des tissus ne nécessitant pas de repassage	Kast (Prêt à ranger)
	Pantalons, commodes, jupes et chemisiers	Pour des tissus nécessitant un repassage	Strijken (Prêt à repasser)
Easy Care (Synthétiques)	Chemises, t-shirts, pantalons, sous-vêtements et chaussettes	Pour le polyamide, l'acrylique et le polyester ne nécessitant pas de repassage	Kast (Prêt à ranger)	3,5 kg
	Chemises, t-shirts, sous-vêtements, anoraks et chaussettes	Pour le polyamide, l'acrylique, le polyester nécessitant un repassage	Strrijken (Prêt à repasser)
Donsdeken (Couette)	Literie, draps Pour des couettes - 2,5 kg
Handdoek (Linge de maison)	Serviettes, Taies d'oreillers	Pour des tissus en coton ne nécessitant pas de repassage	- 4,5 kg
Anti-Allergie (Anti-allergie)	Coton, sous-vêtements, draps de lit et vêtements de bébé	Aide à eliminer les allergènes tels que les acariens	- 4,5 kg
Snel 30 (Rapide 30)	Les objets légers et petits de moins de 3ea.	Pour les articles à petite quantité de polyamide, d'acrylique et de polyester	- 1 kg

Programmes de Séchage Sonde
Programme Type	pe de linge Détail Niveau de		séchage	Capacité
				8 kg / 9 kg
Sportkleding (Textiles sport)	Tenue de football et vêtements de formation	Pour des matières polyester	-2 kg
Wol (Laine) Lai	Pour la laine - 1 kg
Delicaat (Délicot)	Soie, tissus raffinés et lingerie	Pour des tissus sensibles à la chaleur, tels que des tissus synthétiques	-1,5 kg
Programmes de Minuterie
Programme Type	pe de linge Détail Niveau de		séchage	Capacité
				8kg / 9kg
Droogrek (Séchage à plat)	Soie, laine, lingerie délicate	Rafraîchit les vêtements sans sèche-linge	-	-
Koude lucht (Air froid)	Tous tissus ayant besoin de rafraîchissement	Séchage sans chaleur --
Warme lucht (Air chaud)	Serviettes de bain, peignoirs de bain, torchons de vaisselle et tissus acryliques matelassés	Petits articles et vêtements humides, articles du quotidien adaptés au séchage thermique	-	-

ATTENTION

• Si la charge est inférieure à 1 kg, veuillez utiliser le programme Warme lucht (Air chaud) dans les programmes de Minuterie. Les articles de laine doivent être séchés en utilisant le programme Wol (Laine) et les tissus sensibles à la chaleur, y compris la soie, les sous-vêtements et la lingerie doivent être séchés en utilisant le programme Delicaat (Délicat). Veuillez respecter la charge de linge recommandaee lorsque vous sélectionnez le programme souhaite. Sinon, vos vêtements peuvent être endommages.

REMARQUE

• Testé conformément à la norme EN61121 et à la directive 932/2012
• Régler le programme sur Coton Pré à Ranger Énergie (pleine et demi-charge) pour un test conformément à la norme EN61121 et à la directive 932/2012
• Programme Coton Standard : Option (par défaut) Katoen + Kast + Eco (C'est le programme le plus efficace en termes de conditions d'essayi proposées par EN61121 et la directive 932/2012)
• Il convient au séchage du linge habituel humide en coton et il s'agit du programme le plus efficace en termes de consommation d'énergie pour secher du linge humide en coton.
• Les résultats des tests dépendent de la température ambiente, du type et de la quantité de charge, de la durée de l'eau et de la température d'arrivée de l'eau.
• Si l'appareil est encastré, cela peut cause une dégradation des performances.
• Si le linge n'est pas essore à une vitesse élevée pendant le lavage, la consommation d'énergie et le temps de séchage augmentent.

Programme en option

Einduitstel (Fin différée)

Vous pouvez utiliser l'option Fin différée pour retarder l'heure de fin du cycle de sechage. La Fin différée maximale est de 19 heures. La Fin différée minimale est de 3 heures.

1 Mettre l'appareil sous tension.
2 Sélectionner un programme.
3 Appuyer sur le bouton Einduitstel.
4 Régler les heures de retard en appuyant sur le bouton Meer tijd, Minder tijd.
5 Appuyer sur le bouton Depart/Pause.

Antikreuk (Defroissage)

L'option Anti-froissage empêche des pris de se former lorsque le linge n'est pas déchargé rapidement à la fin du cycle de séchage. Lorsque Antikreuk est sélectionné, l'appareil fonctionne et se met en pause à plusieurs reprises, vous donnant deux heures pour décharger le linge. Si la porte est ouverte pendant l'option Anti-froissage, l'option est annulée.

Favoriet (Favori)

L'option Favori vous permet de stocker un programme de sechage personnelé pour une utilisation ultérieure.

1 Mettre l'appareil sous tension.
2 Sélectionner un programme.
3 Sélectionner l'option ou un programme supplémentaire. (Antikreuk, EcoHybrid etc.)
4 Appuyer et maintainir le bouton de l'option Favoriet pendant trois secondes.

L'option Favori est maintainant enregistrée pour une utilisation ultérieure. Pour réutiliser le programme enregistré, selectionner l'option Favoriet et appuyer sur le bouton Départ/Pause.

Trommelverlichting (Éclairage tambour)

Lorsque l'appareil est en marche, il est possible de voir l'intérieur du tambour si vous selectionnez la fonction Éclairage tambour.

• Appuyer et maintainir le bouton Droogniveau pendant 3 secondes pour activer la fonction Eclairage du tambour.

Lumiere allumée : La porte est ouverte.
- Lumière éteinte : La porte est fermée. La lumière s'éteint automatiquement.

Ce programme supplémentaire offre la possibilité d'économiser de l'énergie ou du temps.

• Eco: Option d'économie d'énergie.
• Rapide: Option d'économie de temps. Vous verrez l'indication Rapide sur l'écran LED.

Kinderslot (Verrouillage infant)

Utiliser cette option pour désactiver les commandes. Cette fonction peut empêcher les enfants de changer de cycle ou d'utiliser l'appareil.

Verrouillage du panneau de commande

1 Appuyer et maintainir les boutons Favoriet et Einduitstel simultanement pendant trois secondes.
2 Un signal sonore retentit et CL s'affiche à l'écran.

Lorsque le Verrouillage infant est activé, tous les boutons sont verrouillés, sauf le bouton Marche/Arrêt.

REMARQUE

• La mise hors tension ou l'exploitation de tous les cycles ne réinitialise pas la fonction de verrouillage infant. Vous doivent désactiver le verrouillage infant avant de pouvoir acceder à d'autres fonctions.

Déverrouillage du panneau de commande

Appuyer et maintainir les boutons Favoriet et Einduitstel simultanement pendant trois secondes.

• Un signal sonore retentit et le temps restant pour le programme actuel réapparait à l'écran.

Zoemer (Signal sonore)

Cette option vous permet de régler le volume du bip sonore.

Meerijd / Minderijd (Ajouter du temps /Réduction du temps)

Utiliser ces boutons avec les programmes de Sechage Manuel pour augmenter ou réduire manuellement le temps de sechage.

Appuyer sur le bouton Meerijd pour augmenter la durée du programme selectionné de cinq minutes.

Appuyer sur le bouton Minder hijd pour diminuer la durée du programme selectionné de cinq minutes.

Droogrek (Sechage à plat)

Le support de séchage est placé à l'intérieur de l'appareil, comme dans l'image ci-dessous. Retirer et jeter le matériel d'emballage avant utilisation.

Le Sechage à plat est conçu pour une utilisation avec du linge qui doit être séché à plat, sans tambour, comme des chandails et des tissus délicats.

1 Ouvrir la porte.
2 Inserer le crochet au centre du tambour.

3 Placer le support de séchage sur la structure au-dessus du filtré à peluches et appuyer dessus pour terminer l'assemblage.

4 Placer les articles mouillés sur le support. Laisser de l'espace autour des articles pour que I'air circule.

• Le support ne rouge pas, mais le tambour tourne.

5 Fermer la porte.
6 Mettre l'alimentation sous tension et selectionner Droogrek.
7 Appuyer sur le bouton Depart/Pause.

REMARQUE

• Contrôler le filtré à peluches et retarder les peluches accumulées des articles séchés sur le support.
• Les touches More Time / Less Time peuvent être utilisées pour un réglage fin du temps de séchage.

Utilisation de l'Application LG SmartThinQ

Les choses à vérifier avant d'utiliser LG SmartThinQ

Pour les apparèils avec le logo ou

1 Vérifier la distance entre l'appareil et le routeur sans fil (Réseau Wi-Fi),

• Si la distance entre l'appareil et le routeur sans fil est trop éloignée, la puissance du signal devient faible. L'installation peut prendre trop de temps ou l'installation peut échouer.

2 Desactiver les Données Mobiles ou les Données cellulaires sur votre smartphone.

• Pour les iPhones, désactiver les données en allant sur Paramétres Données cellulaires Données cellulaires.

3 Connectez votre smartphone au routeur sans fil.

REMARQUE

• Pour tester la connexion Wi-Fi, vérifie si l'icone Wi-Fi sur le tableau de commande est allumée.
• L'appareil prend en charge les reseaux Wi-Fi 2,4 GHz uniquement. Pour vérifier la fréquence de votre réseau, contacter vous fournisseur de services Internet ou consulter le manuel de votre routeur sans fil.
  LG SmartThinQ ne saurait etre tenu responsable en cas de problemes de connexion au reseau, ou de problemes/dysfonctionnements/erreurs provoques par la connexion reseau.
• Si l'appareil a du mal à se connecter à la Wi-Fi, il se peut qu'il soit trop éloigné du routeur. Achetez un répétableur Wi-Fi pour améliorer la force du signal.
• La connexion Wi-Fi peut avoir du mal à s'étabir, ou peut être coupée à cause d'un environnement génant.
• La connexion reseau peut avoir du mal à fonctionner, en fonction du fournisseur d'accès choisi.
• L'environnement sans fil peut entraîner un ralentissement du réseau.
• L'appareil ne peut pas etre enregistré en raison de problèmes liés à la transmission du signal sans fil. Debranchez l'appareil et attendez environ une minute avant de reessayer.
• Si le pare-feu de votre routeur sans fil est activé, désactiver le pare-feu ou ajoutez une exception à ce dernier.
• Le nom du réseau sans fil (SSID) doit être composé d'une combinaison de chiffres et de lettres anglais. (Les caractères spéciaux ne sont pas autorisés)
• L'interface d'utilisateur du Smartphone (IU) peut varier en fonction du système d'exploitation du téléphone (SE) et du fabricant.
• Si le protocole de sécurité du routeur est configuré sur WEP, il est possible que vous ne puissiez pas configurer le réseau. Veuillez le modifier par d'autres protocoles de sécurité (WPA2 est recommendé) et enregister le produit à nouveau.

Installation de LG SmartThinQ

Chercher l'application LG SmartThinQ dans Google Play Store & Apple App Store sur un smartphone. Suivez les instructions pour télécharger et installer l'application.

REMARQUE

• Si vousCHOISIsze la connexion simple pour acceder à l'application LG SmartThinQ, vous nevez passer par le processus d'enregistrement de I'appareil chaque fois que vous changez votre smartphone ou réinstallez l'application.

Fonction Wi-Fi

Pour les apparèils avec le logo ou

Communiquez avec le dispositif depuis un SmartPhone au moyen de fonctions intelligentes.

Cycle de séchage (Démarrage à distance, Télécharger Cycle)

Définir ou télécharger tout programme préfééré et l'exploiter par télécommande.

Smart Diagnosis™

Cette fonction fournit des informations utiles pour le diagnostic et la résolution de problèmes avec l'appareil sur la base du modele d'utilisation.

Alertes de notification

Lorsque le cycle est terminé ou que l'appareil rencontres des problèmes, vous disposez de l'option vous permettant de receivevoir des notifications sur un smartphone.

Contrôle de l'Energie

La consommation d'énergie du sèche-linge est affectée par le cycle et les options de façon que vous peuvent voir quelques modifications au niveau de la consommation d'énergie d'un cycle à un autre.

Réglages

Définir le nom du produit et supprimer un produit.

REMARQUE

• Si vous changez votre routeur sans fil, votre fournisseur de services Internet ou votre mot de passage après l'enregistrement de l'appareil, veuillez les supprimer de LG SmartThinQ

Paramètres Modifier le produit et s'enregistrer à nouveau.

• L'application peut changer, dans le but d'améliorer le produit, sans que les utilisateurs n'en soient informés.
• Les caractéristiques peuvent varier selon le modele.

Utilisation du Cycle de Séchage

Starten op afstand (Dém. à distance)

Utiliser un smartphone pour contrôler votre apparéil à distance. Vous pouvez également surveiller le fonctionnement de votre programme de sorte que vous sachiez combien de temps il reste pour ce programme.

Pour utiliser le Démarrage à distance :

1 Appuyer sur le bouton Marche/Arret.
2 Mettez le linge dans le tambour.
3 Appuyer et maintainir le bouton Zoemer appuyé pendant 3 secondes pour activer la fonction de Demarrage à distance.
4 Lancez un programme depuis l'application LG SmartThinQ sur votre smartphone.

REMARQUE

• Lorsque le mode Demarrage à distance est activé, vous pouvez lancer un cycle à partir de l'application Smartphone LG SmartThinQ. Si le cycle n'est pas démarre, la machine attendra pour demarrer le cycle jusqu'à ce qu'il soit étient à distance depuis l'application ou que le mode Demarrage à distance soit désactiver.
• Si la porte est ouverte, Demarrage à distance est désactivé.

Pour désactiver le Démarrage à distance :

Lorsque le Demarrage à distance est activé, appuyer et maintainir le bouton Zoemer pendant 3 seconds.

Download prog. (Programme têchége)

Téléchargez des cycles nouveaux et spéciaux qui ne sont pas inclus dans les cycles de base de l'appareil.

Les apparèils enregistrés avec succès peuventTELécharger une variété de cycles de spécialitéspecifices à l'appareil.

Un seul cycle peut être enregistré dans l'appareil à la fois.

Une fois le téléchargement d'un cycle dans l'appareil est treminé, le produit garde le cycle télécharge jusqu'au téléchargement d'un nouveau.

\section*{Caracteristiques du module LAN sans fil}

Modèle LCW-004
Bande de fréquence :	2412 à 2472 MHz
Puissance de sortie (Max)	IEEE 802.11b:17.82 dBm IEEE 802.11g:17.72 dBm IEEE 802.11n:16.61 dBm

Version S/W de la fonction sans fil : V 1.0

À l'égard de l'utilisateur, cet apparéil doit être installé et utilisé à une distance minimale de 20 cm entre l' apparéil et le corps.

Consommation d'énergie en veille	0,42 W
Consommation d'énergie du réseau en veille	2,0 W
Le laps de temps à l'issue duquel la fonction de gestion de la consommation, ou une fonction similaire, fait passer automatiquement l'appareil en mode veille et/ou d'accêt et/ou dans l'état assurant la veille en réseau	20 min.

Déclaration de conformité

CE

Par la presente, LG Electronics déclare que le type d'équipement radio Sèche-linge est conforme à la directive 2014/53/EU. Le texte intégral de la déclaration de conformité EU est disponible à l'adresse internet suivante :

http://www-lg.com/global/support/cedoc/cedoc#

Informations sur les logiciels libres

Pour obtenir le code source sous la licence publique générale, la licence publique générale limitée, la licence publique Mozilla ou les autres licences libres de ce produit, rendez-vous sur http:// opensource.lge.com.

En plus du code source, tous les termes de la licence, ainsi que les exclusions de garantie et les droits d'auteur, sont disponibles au téléchargement.

LG Electronics peut aussi vous fournir le code source sur CD-ROM moyen le paiement des frais de distribution (support, envoi et manutention) sur simple demande adressée par e-mail à [e-mail]. Cette offre est valable pour une période de trois ans à compter de la date de la première distribution de ce produit. Cette offre est valable pour toute personne possédant cette information.

Smart Diagnosis™ à l'aide d'un smartphone

Pour les apparèils avec le logé

Utiliser cette fonction si vous avez besoin d'un diagnostic précis par un centre d'information client LG Electronics en cas de dysfonctionnement ou de panne de l'appareil.

Smart Diagnosis™ ne peut pas etre activé tant que l'appareil n'est pas connecté à l'alimentation électrique. Si l'appareil ne peut pas etre mis sous tension, le dépannage doit etre effectué sans l'aide de Smart Diagnosis™.

Utilisation de Smart Diagnosis™

Smart Diagnosis™ Par l'intermédiaire du Centre d'Information Client

Utiliser cette fonction si vous avez besoin d'un diagnostic précis par un centre de service LG Electronics lorsque l'appareil fonctionne mal ou presente une defaillance. Utiliser cette fonction uniquement pour contacter le service après - vente, et non pas en fonctionnement normal.

1 Appuyez sur le bouton Marche/ Arrêt pourmettre l'appareil en marche. sur d'autres boutons ni tournez le selecteur de programme.
2 Lorsque vous étés invite à le faire par le centre d'appels, placez le microphone de votre téléphone pres de l'icone Smart Diagnosis™

3 Maintainir le bouton Meer tijd appuyé pendant trois secondes, en tenant le microphone du téléphone à l'icone et le bouton Power.

4 Maintainir le téléphone en place jusqu'à ce que la transmission du signal soit terminée. Le temps restant pour le transfert des données s'affiche.

• Pour deilleurs résultats, ne pas déplacer le téléphone lorsque les tonalités sont transmises.
• Si l'agent du centre d'appel n'est pas en mesure d'obtenir un enregistrement précis des données, vous pouvez être invite à réessayer.

5 Une fois le compte à rebours terminé et les tonalités arrêtées, reprendre la conversation avec l'agent de centre d'appel, qui sera alors en mesure de vous aider grâce aux informations transmises pour analyse.

REMARQUE

• La fonction Smart Diagnosis™ dépend de la qualité de l'appoint local.
• Les performances de communication seront améliorées et vous pourrez recevoir un meilleur service si vous utilisez le téléphone fixe.
• Si le transfert des données du Smart Diagnosis™ est médiocre en raison de la mauvaise qualité de l'expérience, vous ne pourrez pas receivevoir le meilleur service du Smart Diagnosis™.

AVERTISSEMENT

• Retirer la fiche d'alimentation lorsque vous nettoyez l'appareil. Si vous ne débranche pas la fiche, cela peut provoquer un chocolélectrique.

Nettoyage du filtré à peluches

Nettoyer le filtré à peluches avant chaque cycle de séchage. Il doit également être nettoyé si l'icone s'allume et que le signal sonore retentit lorsque l'appareil est en fonctionnement.

Le nettoyage du filtré à peluches permet de réduire le temps de séchage et la consommation d'énergie.

1 Ouvrir la porte.

2 Enlever le premier filtré à peluches.

3 Enlever le deuxième filtré à peluches.

4 Ouvrir les deux filtres à peluches et enlever toutes les peluches.

Ouvrir le premier filtré à peluches.

Ouvrir le deuxième filtré à peluches.

5 Rincer les peluches à l'eau chaude courante.

6 Secher les filtres a peluches complètement, les fermer et reinsérer les deux filtres a peluches.

REMARQUE

• Enlever l'humidité de la salle. Sinon, le filtré à peluches peut s'obstruer en raison du film d'eau et l'appareil peut ne pas fonctionner.

• Si le filtré à peluches ne se trouve pas dans l'appareil, vous ne pouvez pas faire fonctionner l'appareil.

Vider le réservoir d'eau

L'eau condensée est collectée dans le réservoir d'eau.

Vider le réserve d'eau après chaque utilisation. Ne pas le faire affecte les performances de sechage.

Si le réservoir d'eau est plein, l'icone Rougeoie et le signal sonore retentit lorsque l'appareil est en marche. SiILA se produit,le réservoir d'eau doit etre videdans I'heure suivante.

1 Retirer le réservoir d'eau.

2 Vider le réservoir d'eau dans l'évier.

3 Le remetre dans l'appareil.
4 Appuyer sur le bouton Depart/Pause.

Nettoyage de la grille d'entrée d'Air froid

Passer l'aspirateur sur la grille d'entrée d'Air froid 3 ou 4 fois par an pour s'assurer qu'il n'y ait pas d'accumulation de peluches ou de saleté qui puisse provoquer une mauvaise circulation de l'air.

REMARQUE

• L'air chaud est evacué à travers la grille de ventilation.
• Une ventilation adequate doit etre fournie pour eviter tout refoulement de gaz dans la piece a partir d'unites consumant d'autres combustibles, tels que des feuux ouverts.

Essuyer le capteur d'humidité

Cet apparéil détecte le niveau d'humidité du linge pendant le fonctionnement, ce qui signifie qu'il doit être nettoyé régulièrement pour éliminer toute accumulation de calcaire sur la surface du capteur d'humidité.

Essuyer les capteurs à l'intérieur du tambour.

ATTENTION

• Ne pas essuyer le capteur d'humidité avec des matériaux abrasifs. Toujours nettoyer le capteur avec une éponge rugueuse.

L'appareil est équipé d'un système de surveillance automatique des pannes pour détecter et diagnostiquer les problèmes à un stade précoc. Si l'appareil ne fonctionne pas correctement ou ne fonctionne pas du tout, vérifier les points suivants avant d'appeler le service :

Diagnostic de problèmes

Symptômes Cause	Use Solution
L'appareil ne se met pas sous tension.	Le cordon d'alimentation n'est pas correctement branché.	S'assurer que la fiche soit bien branchée dans une prise mise à la terre correspondant à la plaque signalétique de l'appareil.
	Un fusible est grillé au domicile, le disjoncteur est déclenché ou une panne de courant s'est produit.	Réenclencher le disjoncteur ou replacer le fusible. N'augmentez pas la capacité du fusible. Si le problème est une surcharge du circuit, faites-la corriger par un électricien qualifié.
L'appareil ne chauffe pas.	Un fusible est grillé au domicile, le disjoncteur est déclenché ou une panne de courant s'est produit.	Réenclencher le disjoncteur ou replacer le fusible. N'augmentez pas la capacité du fusible. Si le problème est une surcharge du circuit, faites-la corriger par un électricien qualifié.
Les vêtements prennet trop de temps à sécher.	La charge n'est pas correctement triée.	Séparer les articles lourds des articles légers. Les articles plus grands et plus lourds prènnet plus de temps à sécher. Les articles légers dans une charge avec des objets lourds peuvent tromper le capteur parce que les objets légers s'estent plus vite.
	Grande charge de tissues lourds.	Les tissus lourds prènnet plus de temps à sécher parce qu'ils ont tendance à retenir davantage d'humidité. Pour aider à réduire et àMAINNER des temps de séchage plus cohérents pour les tissus grands et lourds, séparer ces articles en charges plus petites de taille uniforme.
	Les commandes de l'appareil ne sont pas correctement définies.	Utiliser les paramètres de commande appropriés au type de charge à sécher. Certaines charges peuvent nécessiter un ajustement du niveau de séchage pour un bon séchage.
	Le filtré à peluches doit être nettoyé.	Avant chaque cycle, enlever les peluches du filtré à peluches. Une fois les peluches retiretées, tenir le filtré à peluches à la nuitée pour voir s'il est sale ou obstrué. Avec certaines charges qui produits de grandes quantités de peluches, telles que les nouvelles serviettes de bain, il peut être nécessaire de faire une pause du cycle et de nettoyer le filtré au cours du cycle.
Symptômes Cause Solution
Les vêtements prènnant trop de temps à secher.	Un fusible est grillé au domicile, le disjoncteur est déclenché ou une panne de courant s'est produit.
	L'appareil est surcharge.
	L'appareil est sous-charge.
Le temps de séchage n'est pas compatible.	Les réglages de chaleur, taille de charge ou humidité de vêtements ne sont pas cohérents.
Des tâches grassseuses ou sales restent sur les vêtements.	L'assouplissant est utilisé de manière incorrecte.
	Des vêtements propres et sales sont séchéés ensemble.
	Les vêtements n'ont pas été correctement nettoyés ou rincés avant d'être placés dans l'appareil.

Symptômes Cause Solution
Les vêtements sont froissées.	Les vêtements ont séché trop longtemps (sur-séchage).	• Au cours du séchage, une charge de lavage peut donner des vêtements froissés. Essayer un temps de séchage plus court.
	Les vêtements ont été laissés dans l'appareil pendant trop longtemps après la fin du cycle.	• Utiliser l'options Anti-froissage.
Les vêtements sont rétrécis.	Les instructions d'entretien des vêtements ne sont pas suivies.	• Pour éviter le rétrécissement de vos vêtements, toujours consulter et suivre les instructions d'entretien du tissu. Certains tissus rétrécissant naturellement au lavage. D'autres tissus peuvent être lavés mais rétrécissant lorsqu'ils sont séchés dans l'appareil. Utiliser un réglage de chaleur faible ou nulle.
Des peluches restent sur les vêtements.	Le filtré à peluches n'a pas été correctement nettoyé.	• Avant chaque cycle, enlever les peluches du filtré à peluches. Une fois les peluches retirees, tener le filtré à peluches à la lumière pour voir s'il est sale ou obstruè. S'il est sale, suivre les instructions de nettoyage. Avec certaines charges qui produits de grandes quantités de peluches, il peut être nécessaire de faire nettoyer le filtré au cours du cycle.
	Le linge n'a pas été trié correctement.	• Certains tissus sont des producteurs peluches (par exemple une serviette blanche en coton duvetex) et doivent être séchés séparément des vêtements qui attrient les peluches (par exemple un pantalon en lin noir).
	L'appareil est surcharge.	• Diviser les grosses charges supplémentaires en charges plus petites pour le séchage.
	Des mouchoirs, du papier, etc., ont été laissés dans des poches.	• Vérifier les poches minutieusement avant le séchage des vêtements.
Électricité statique excessive dans les vêtements après séchage.	Les vêtements ont séché trop longtemps (sur-séchage).	• Le sur-séchage d'une charge de lava peut causeur une accumulation d'électricité statique. Régler les paramètres et utiliser un temps de séchage plus court, ou utiliser des programmes Séchage Sonde.
	Séchage synthétique, pressage permanent ou mélanges synthétiques.	• Ces tissus sont naturellement plus enclins à l'accumulation statique. Essayer d'utiliser un adoucissant ou utiliser des paramètres de temps de Minuterie plus courts.
Symptômes Cause	Solution
Fuite d'eau.	Le tuyau du réservoir d'eau ou le tuyau de vidange n'est pas correctement branché.	• Connecter correctement le tuyau du réservoir d'eau ou le tuyau de vidange.
	La porte est fermée alors que du linge ou un corps étranger est coincide dans la porte.	• Avant d'utiliser l'appareil, vérifier si du linge ou un corps étranger est pris dans la porte. Si l'eau fuit en continu, contacter le centre d'information client LG Electronics.
Des vêtements ont des points humides après un programme de Sécchage Sonde.	Charge très importante ou charge très faible. Grand article unique comme une couverture ou une couette.	• Si les articles sont trop serrés ou trop clairsemés le capteur peut avoir des difficultés à dire le niveau de séchage de la charge. Utiliser un programme de Minuterie pour des charges très petites. • Les grandes couettes telles que des couvertures ou des dupets peuvent parfois s'enrouler elles-memes en une boule serrée de tissu. Les couches externes s'esthent et les capteurs les enregistrrent, tandis que le cœur reste humide. Lors du séchage d'un article volumieux unique, il peut être utile demettre en pause le cycle une ou deux fois et de réorganiser l'article pour le démêler et d'exposer toutes les zones humides. • Pour secher quelques éléments humides restants d'une très grande charge ou quelques points humides sur un grand article une fois un programme Sécchage Sonde terminé, vider le filtre à charpie, puis définit un programme de Sécchage Minuté pour terminer le séchage du ou des articles.
Votre apparéil ménager et votre smartphone ne sont pas connectés au réseau Wi-Fi.	Le mot de passer du Wi-Fi auquel vous essayez de vous connecter est incorrect.	• Trouvez le réseau Wi-Fi connecté à votre smartphone et suppriméz-le, puis enregistrrez votre apparéil sur LG SmartThinQ.
	Les Données mobiles sont activées sur votre smartphone.	• Désactiver les Données Mobiles de votre smartphone et enregistrer l' apparéil à l'aide du réseau Wi-Fi.
	Le nom du réseau sans fil (SSID) est définie de manière incorrecte.	• Le nom du réseau sans fil (SSID) doit être composé d'une combinaison de chiffres et de lettres anglais. (Les caractères spéciaux ne sont pas autorisés)
	La fréquence du routeur n'est pas de 2,4 GHz.	• Seule une fréquence de routeur de 2,4 GHz est prise en charge. Réglez le routeur sans fil sur 2,4 GHz et connectez l' apparéil au routeur sans fil. Pour vérifier la fréquence du routeur, consultez votre fournisseur de services Internet ou le fabricant du routeur.
	La distance entre l' apparéil et le routeur est trop éloignée.	• Si la distance entre l' apparéil et le routeur est trop éloignée, le signal peut être faible et la connexion peut ne pas être configurée correctement. Déplacez le routeur de manière qu'il soit plus proche de l' apparéil.

Codes d'erreur

Symptômes Cause	Solution
dE	La porte a été ouverte alors que l'appareil est en fonctionnement ou l'appareil est mis en marche tandis que la porte est mal fermée.	Fermer la porte complètement.Si dE n'est pas libéré, appeler le service.
dE4	La détction de l'interrupteur de portepne fonctionne pas correctement.	Débrancher le cordon d'alimentation et appeler le service.
tE1	Le capteur de température a mal fonctionné.	Débrancher le cordon d'alimentation et appeler le service.
tE2
F1	La température à l'intérieur du tambour a soudainement augmente.	Débrancher le cordon d'alimentation et appeler le service.
LE1 Le moteur s'est arrêté brusquement.		Vérifier si la quantité de linge dépasse la charge maximale.Débrancher la fiche d'alimentation et appeler le service.
LE2	Le compresseur s'est arrêté brusquement.	Débrancher le cordon d'alimentation et appeler le service.
AE
OE	Le moteur de la pompe de vidange amal fonctionné.	Débrancher le cordon d'alimentation et appeler le service.
	La température ambiente del'installation est en dessous de zéro.	La température ambiente recommodée pour l'installation est de 5 - 35°C.

CETTE GARANTIE LIMITEE NE COUVRE PAS :

• Déplacements de service pour livrer, enlever, installer ou réparer l'appareil ; instructions au client sur le fonctionnement de l'appareil ; réparation ou remplacement de fusibles ou correction du câblage ou de la plomberie, ou correction de réparations / installation non agrées.
• Panne de l'appareil pendant des coupures d'électricité et interruptions électriques ou service électrique inadéquat.
• Dommages causés par des tuyaux d'eau qui fuient ou rompus, tuyaux d'eau gelés, conduites d'évacuation restreintes, approvisionnement en eau inadéquat ou interrompu ou approvisionnement en air inadéquat.
• Dommages resultant de l'exploitation de l'appareil dans une atmophère corrosive ou contraire aux instructions décrites dans le manuel du contrôle de l'appareil.
• Dommages à l'appareil causés par des accidents, parasites et vermine, foudre, vent, feu, inondations ou catastrophes naturelles.
• Dommages ou panne causés par une modification ou une altiération non autorisée ou en cas d'utilisation à des fins autres que le but rechné, ou toute fuite d'eau où l'appareil n'a pas ete correctement installe.
• Dommages ou panne causée par une intensité, une tension ou des codes de plomberie incorrects, utilisation commerciale ou industrielle, ou bien utilise d'accessoires, composants ou produits de nettoyage consommables non agreés par LG.
• Dommages causés par le transport et la manutention, notamment rayures, bosses, fissures et/ou autres dommages à la finition de votre apparéil, à moins que ces dommages ne soient dus à des vices de matérieliaux ou de fabrication.
• Dommages ou éléments manquants sur tout apparéil d'exposition, ouvert, avec escompte ou rénové.
• Produits dont le nombre de série d'origine a ete enleve, modifie ou ne peut pas etre déterminé. Les
  numeros de modele et de série, alsie que le ticket de vente d'origine, sont nécessaires pour la validation
  de la garantie.
  Hausses des coûts des services publics et frais de services publics supplémentaires.
• Réparations si le produit est utilisé autrement que dans le cadre d'une'utilisation normale et habituelle d'un foyer ou contraire aux instructions décrites dans le manuel du contrôle de l'appareil.
• Coûts associés à l'enlèvement de votre apparéil à domicile pour réparation.
• Enlvement et réinstallation du produit s'il est installé dans un endroit inaccessible ou n'est pas installé conformément aux instructions d'installation, y compris les manuels du propriétaire et d'installation de LG.
• Dommages resultant d'une mauvaise utilisation, d'un abus, d'une mauvaise installation, réparation ou maintenance. Une mauvaise réparation comprend l'utilisation de pieces non agrées ou spécifiées par LG.
• Bruit ou vibrations considérées comme normales, par exemple des bips sonores d'évacuation d'eau, son d'essorage ou bips d'avertissement.

Le filtré est bouché. - Pas de chauffage, temps de séchage long		Nettoyer le filtré à peluches.
Cordon d'alimentation mal connecté ou problème de prise électrique. - Pas d'alimentation - Pas de chauffage		Rebrancher le cordon d'alimentation, remplaçer le fusible du domicile ou réenclencher le disjoncteur. Si la prise est défectuese, un électrique peut être nécessaire.

Fiche produit_Règlement délégué de la commission (UE) n° 392/2012
Nom du fournisseur ou marque LG Electronics
Identifiant modèle du fournisseur RC9*U2*V*W
Capacité nominale en kg de linge en coton pour le programme cotton standard à pleine charge	9 kg
Type de sèche-linge	Sèche-linge à tambour ménager à condenseur
Classe d'efficacité énergétique A+++
Consommation d'énergie de "X" kWh par an, sur la base de 160 cycles de séchage pour le programme cotton standard à pleine charge et à demi-charge, et de la consommation des modes à faible puissance. La consommation réelle d'énergie par cycle dépend des conditions d'utilisation de l'appareil.	175,0 kWh/an
Sèche-linge automatique Oui
Récompensé par "I'Ecolabel européen" en vertu du règlement (CE) n° 66/2010 Non
Consommation énergétique du programme cotton standard à pleine charge (Edry)	1,44 kWh
Consommation d'énergie du programme cotton standard à charge partielle (Edry1/2)	0,79 kWh
Consommation d'énergie du mode arrêt pour le programme cotton standard à pleine charge (Po)	0,42 W
Consommation d'énergie du mode laissé sur marche pour le programme cotton standard à pleine charge (Pi)	0,42 W
Durée du mode laissé sur marche (Ti) 10 min
Le 'Katautisé à pleine charge et à charge partielle est le programme de séchage standard auquel se rapportent les informations de l'étiquette et de la fiche, que ce programme convient au séchage du linge de coton humide normal et que c'est le programme le plus efficace en termes de consommation d'énergie pour le cotton.
La durée pondérée du programme (Ti) du 'programme cotton standard à pleine charge et à charge partielle'	177 min
Durée du programme pour le 'programme cotton standard à pleine charge' (T sec) 239	min
La durée pondérée du programme du 'programme cotton standard à pleine charge et à charge partielle' (Tdry1/2)	130 min
Classe de taux de condensation "X" sur une échelle allant de G (appareils les moins efficaces) à A (appareils les plus efficaces)	A
Efficacité moyenne de condensation Cdry du programme cotton standard à pleine charge	91 %
Efficacité de condensation moyenne C dry1/2 du programme cotton standard à charge partielle	91 %
Efficacité de condensation pondérée (Ct) pour le 'programme cotton standard à charges pleine et partielle'	91 %
Niveau de puissance acoustique 62 dB(A)
Autonome

Note

Note

Note

Life's Good
