Kenmerken	Details
Producttype	Condensatiedroger
Capaciteit	8 kg
Energieklasse	A++
Afmetingen (L x D x H)	60 x 65 x 85 cm
Gewicht	45 kg
Type display	LED-scherm
Droogprogramma's	15 programma's, waaronder delicaat, snel en kreukherstellend
Speciale functie	Vochtigheidsdetectie
Pluizenfilter	Gemakkelijk schoon te maken
Jaarlijks energieverbruik	236 kWh
Geluidsniveau	65 dB
Garantie	2 jaar

Veelgestelde vragen - RC80U2AV3W LG

Hoe maak ik het pluizenfilter van de LG RC80U2AV3W droger schoon?

Om het pluizenfilter schoon te maken, opent u de deur van de droger en verwijdert u het filter dat zich aan de binnenkant bevindt. Verwijder de opgehoopte pluisjes met uw vingers of een stofzuiger. Spoel het filter af met lauw water en laat het volledig drogen voordat u het terugplaatst.

Wat moet ik doen als de droger niet start?

Controleer of het apparaat correct is aangesloten op het stopcontact. Zorg er ook voor dat de zekering of de stroomonderbreker niet is geactiveerd. Als het probleem aanhoudt, neem dan contact op met een technicus.

Waarom wordt de droger niet warm?

Controleer of het pluizenfilter en de afvoerslang schoon zijn. Een blokkade kan voorkomen dat de droger goed opwarmt. Als alles schoon is en het probleem blijft bestaan, kan er een probleem zijn met het verwarmingselement.

Hoe stel ik de droogtijd in?

Om de droogtijd in te stellen, selecteert u de gewenste cyclus op het bedieningspaneel. U kunt de droogtijd aanpassen met de juiste knoppen. Raadpleeg de gebruiksaanwijzing voor gedetailleerde instructies voor elke cyclus.

Wat moet ik doen als de droger een vreemd geluid maakt?

Controleer of er vreemde voorwerpen in de trommel zitten of dat het filter verstopt is. Een geluid kan ook worden veroorzaakt door ongelijkmatig verdeelde kleding. Als het geluid aanhoudt, is het raadzaam het apparaat door een professional te laten controleren.

Hoe kan ik de vochtigheid na het drogen verminderen?

Zorg ervoor dat de afvoerslang correct is geïnstalleerd en niet verstopt is. U kunt ook de extra droogfunctie gebruiken indien beschikbaar om resterend vocht te verwijderen.

Is de LG RC80U2AV3W droger energiezuinig?

Ja, dit model is ontworpen om energiezuinig te zijn. Controleer het energielabel voor meer details over het verbruik tijdens gebruik.

Hoe programmeer ik een uitgestelde droogcyclus?

Om een uitgestelde droogcyclus te programmeren, selecteert u de gewenste cyclus en drukt u vervolgens op de knop 'Uitgesteld' om de wachttijd voor het starten van de cyclus te kiezen. Raadpleeg de handleiding voor gedetailleerde instructies.

GEBRUIKSAANWIJZING RC80U2AV3W LG

www.lg.com HANDLEIDING DROGER Lees deze instructies aandachtig door voordat u begint met de installatie. Dit zal de installatie vereenvoudigen en ervoor zorgen dat het product goed en veilig is geïnstalleerd. Bewaar deze instructies in de buurt van het product na installatie voor toekomstig gebruik.

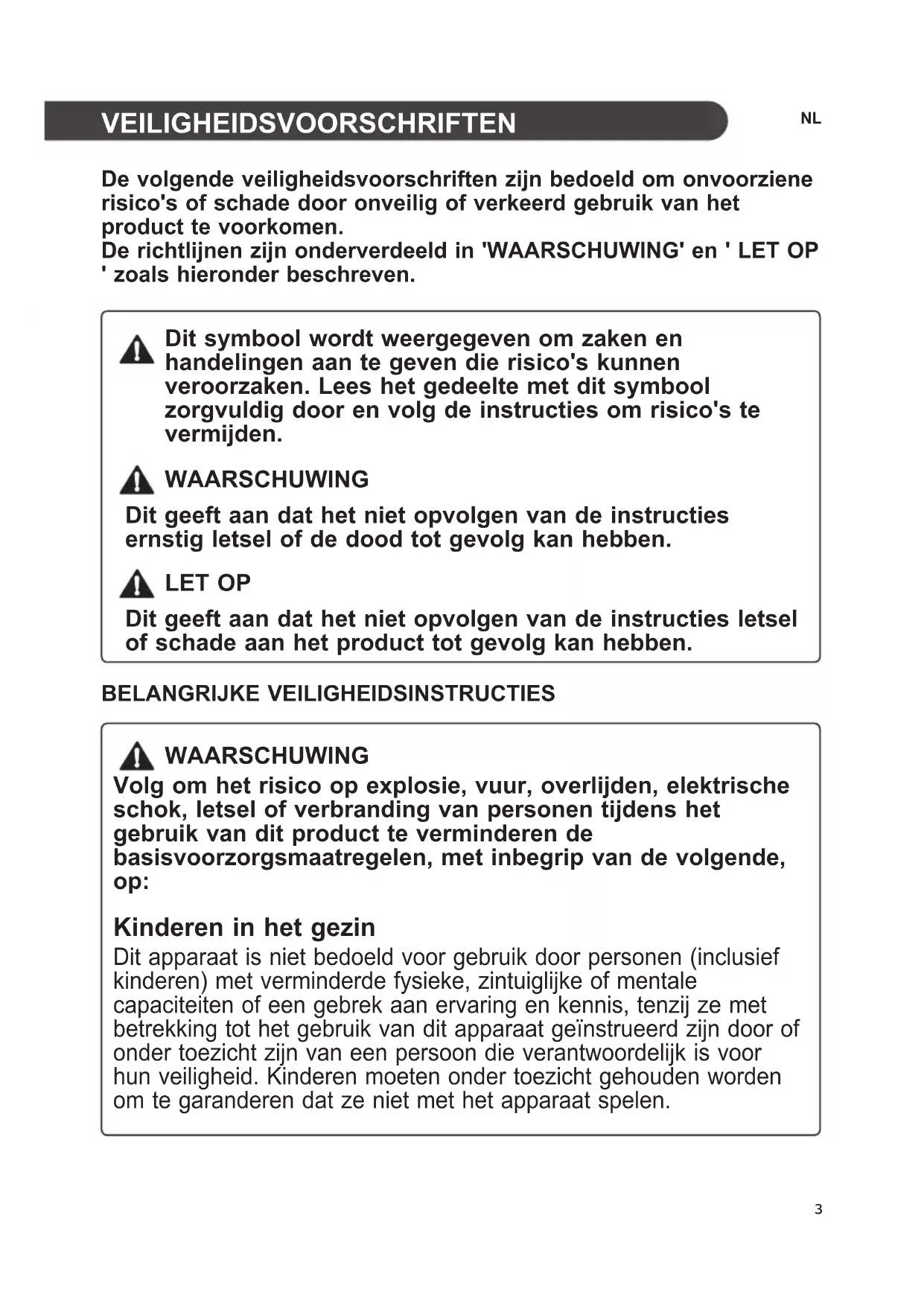

De volgende veiligheidsvoorschriften zijn bedoeld om onvoorziene risico's of schade door onveilig of verkeerd gebruik van het product te voorkomen. De richtlijnen zijn onderverdeeld in 'WAARSCHUWING' en ' LET OP ' zoals hieronder beschreven. Dit symbool wordt weergegeven om zaken en handelingen aan te geven die risico's kunnen veroorzaken. Lees het gedeelte met dit symbool zorgvuldig door en volg de instructies om risico's te vermijden. WAARSCHUWING Dit geeft aan dat het niet opvolgen van de instructies ernstig letsel of de dood tot gevolg kan hebben. LET OP Dit geeft aan dat het niet opvolgen van de instructies letsel of schade aan het product tot gevolg kan hebben. BELANGRIJKE VEILIGHEIDSINSTRUCTIES WAARSCHUWING Volg om het risico op explosie, vuur, overlijden, elektrische schok, letsel of verbranding van personen tijdens het gebruik van dit product te verminderen de basisvoorzorgsmaatregelen, met inbegrip van de volgende, op: Kinderen in het gezin Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis, tenzij ze met betrekking tot het gebruik van dit apparaat geïnstrueerd zijn door of onder toezicht zijn van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht gehouden worden om te garanderen dat ze niet met het apparaat spelen.4

Voor gebruik in Europa: Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis, als ze onder toezicht staan of worden geïnstrueerd over het veilig gebruik van het apparaat en bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen zonder toezicht. Houd kinderen van minder dan 3 jaar uit de buurt, tenzij ze onder continu toezicht staan. Installatie

• Zorg ervoor dat het apparaat overeenkomstig de installatie- instructies op de juiste manier is geïnstalleerd, geaard en afgesteld door een geautoriseerde onderhoudsmonteur.

• Probeer nooit het apparaat te bedienen als het beschadigd is, niet goed functioneert, gedeeltelijk gedemonteerd is, of ontbrekende of kapotte onderdelen heeft, zoals een beschadigd snoer of stekker.

• Dit apparaat mag alleen worden vervoerd door twee of meer mensen die het apparaat veilig vasthouden.

• Installeer het apparaat niet op een vochtige en stoffige plek. Installeer of bewaar het apparaat niet buiten of in een gebied dat is onderworpen aan weersomstandigheden, zoals direct zonlicht, wind of regen of temperaturen onder het vriespunt.

• Draai de afvoerslang goed vast om te voorkomen dat deze losraakt.

• Als de voedingskabel beschadigd is of de opening van het stopcontact los zit, sluit de stekker dan niet aan en neem contact op met een geautoriseerd servicecentrum.

• Geen meerdere contactdozen, elektrische verlengkabels of adaptor met dit apparaat aansluiten.

• Items zoals schuimrubber (latex-schuim), douchemutsen, waterdichte kleding, artikelen met rubber bekleding en kleding of kussens met vulling van schuimrubber mogen niet in het apparaat worden gedroogd.5

• Dit apparaat mag niet worden geïnstalleerd achter een afsluitbare deur, een schuifdeur of een deur met een scharnier tegenover het apparaat, waardoor de deur van het apparaat niet volledig meer kan worden geopend.

• Dit apparaat moet worden geaard. In geval van een defect of storing vermindert aarding het risico op elektrische schokken door een weg van de minste weerstand te bieden voor elektrische stroom.

• Dit apparaat is uitgerust met een voedingskabel met aardgeleiding en een aardstekker. De stekker moet in een passend stopcontact worden gestoken dat correct is geïnstalleerd en geaard volgens alle lokale wetten en verordeningen.

• Onjuiste aansluiting van de aardegeleiding kan een risico op elektrische schok betekenen. Neem contact op met een elektricien of onderhoudsmonteur als u twijfelt of het apparaat goed is geaard.

• Voer geen wijzigingen uit aan de stekker die bij het apparaat zit. Als deze niet in het stopcontact past, moet een passend stopcontact worden geïnstalleerd door een erkend elektricien.

• Het apparaat mag niet van stroom worden voorzien door een extern schakelapparaat, zoals een timer, of worden aangesloten op een circuit dat periodiek door een utiliteit wordt in- en uitgeschakeld. Gebruik

• Tracht geen panelen te scheiden of het toestel te demonteren. Gebruik geen scherpe voorwerpen op het bedieningspaneel om het apparaat te bedienen.

• Herstel of vervang geen onderdeel van het apparaat. Alle herstellingen en onderhoud moeten uitgevoerd worden door erkend onderhoudspersoneel, tenzij specifiek aanbevolen in deze Gebruikershandleiding. Gebruik enkel erkende fabrieksonderdelen.

• Hou de ruimte onder en rond het apparaat vrij van ontvlambare materialen zoals pluis, papier, vodden, chemicaliën enz.

• Zet geen dieren, zoals huisdieren, in het apparaat.6

• Laat de deur van het apparaat niet open staan. Kinderen kunnen aan de deur gaan hangen of in het apparaat kruipen, waardoor schade kan ontstaan of ze letsels kunnen oplopen.

• Steek uw hand niet in het apparaat terwijl het in werking is. Wacht tot de trommel volledig tot stilstand is gekomen.

• Was of droog geen artikelen in dit apparaat die zijn gereinigd, gewassen, geweekt in, of bevlekt zijn met brandbare of explosieve stoffen (zoals was, olie, verf, benzine, ontvetters, bij stomerijen gebruikte oplosmiddelen, kerosine, plantaardige olie, bakolie, enz.). Onjuist gebruik kan brand of explosie veroorzaken.

• Haal de stekker uit het stopcontact in geval van overstroming en neem contact op met het LG Electronics-klanteninformatiecentrum.

• Duw de deur niet te ver naar beneden wanneer de deur van het apparaat open is.

• Gebruik de nieuwe slang of de slangset, die bij het apparaat geleverd werd. Het opnieuw gebruiken van oude slangen kan een waterlek veroorzaken en vervolgens schade aan het eigendom.

• Raak de deur niet aan tijdens een programma met een hoge temperatuur.

• Gebruik geen brandbare gassen en stoffen (benzeen, benzine, thinner, petroleum, alcohol, enz.) rond het product.

• Wanneer de afvoer- en aanvoerslang zijn bevroren in de winter, gebruik deze dan alleen nadat ze zijn ontdooid.

• Houd alle wasmiddelen, wasverzachters en bleekmiddelen uit de buurt van kinderen.

• Raak de stekker of apparaatknoppen niet aan met natte handen.

• Buig de voedingskabel niet overmatig en plaats er geen zware voorwerpen op.7

• Steek de stekker stevig in het stopcontact na het volledig verwijderen van al het vocht en stof.

• Ontkoppel het apparaat van de voeding alvorens het apparaat te reinigen. De bediening instellen op de UIT of standby positie schakelt het apparaat niet uit van de voeding.

• Spuit geen water op de binnenkant of buitenkant van het apparaat om het schoon te maken.

• Haal de stekker nooit uit het apparaat door aan de voedingskabel te trekken. Grijp de stekker altijd stevig vast en trek hem recht uit het stopcontact. Technische veiligheid voor het gebruik van de droger

• Droog geen ongewassen kledingstukken in het apparaat.

• Wasverzachters of vergelijkbare producten moeten worden gebruikt zoals gespecificeerd in de instructies voor de wasverzachter.

• Verwijder alle voorwerpen uit de zakken, zoals aanstekers en lucifers.

• Stop het apparaat nooit voor het einde van de droogcyclus, tenzij alle items snel worden verwijderd en uitgehangen, zodat de hitte wordt verdreven.

• Het apparaat mag niet worden gebruikt als industriële chemicaliën zijn gebruikt voor het reinigen.

• Items die zijn bevuild met stoffen als bakolie, plantaardige olie, aceton, alcohol, petroleum, kerosine, vlekkenverwijderaars, terpentine, wassen en wasverwijderaars, moeten in heet water worden gewassen met een extra hoeveelheid wasmiddel, voordat ze worden gedroogd in het apparaat.

• Drink het gecondenseerde water niet. Als u dit wel doet, kan dit tot voedselvergiftiging leiden.

• Indien de voedingskabel beschadigd is, moet deze vervangen worden door de fabrikant of zijn onderhoudsmonteur om gevaren te vermijden.8

• Het pluizenfilter moet regelmatig worden gereinigd.

• Pluizen mogen zich niet ophopen rond het apparaat.

• Spuit droogreinigingsmiddelen niet rechtstreeks op het apparaat en gebruik het apparaat niet voor het drogen van kleding met droogreinigingsmiddel.

• Droog geen kleding die bevlekt is met resten van olie. Olievlekken (waaronder eetbare oliën) op kleding kunnen niet volledig worden verwijderd, zelfs niet na het wassen met water.

• Het apparaat mag niet van stroom worden voorzien door een extern schakelapparaat, zoals een timer, of worden aangesloten op een circuit dat periodiek door een utiliteit wordt in- en uitgeschakeld.

• Verwijder kleding meteen uit het product wanneer het klaar is met drogen of wanneer het product is uitgeschakeld tijdens het droogproces. Laat kleding die in het apparaat gedroogd is niet onbewaakt achter. Dit kan leiden tot brand. Kleding die na het drogen uit het apparaat wordt gehaald, kan brand veroorzaken. Verwijder kleding onmiddellijk na het drogen en hang de kleding op of leg de kleding plat neer om te laten afkoelen.9

• Trek de stekker uit het stopcontact, alvorens u een oud toestel weggooit. Snijd de kabel direct achter het toestel door om misbruik te voorkomen.

• Gooi alle verpakkingsmaterialen (zoals vinyl en piepschuim) weg uit de buurt van kinderen. De verpakkingsmaterialen kunnen verstikking veroorzaken.

• Verwijder de deur van dit apparaat vóór het weg te gooien of u ervan te ontdoen om te vermijden dat kinderen of kleine dieren erin vast komen te zitten. Verwijdering van uw oude apparaat

• Dit symbool van de doorgekruiste vuilnisbak geeft aan dat afgedankte elektrische en elektronische producten (WEEE) afzonderlijk van het huishoudelijke afval moeten worden verwijderd.

• Oude elektrische producten kunnen gevaarlijke stoffen bevatten, dus een juiste verwijdering van uw oude apparaat helpt bij het voorkomen van mogelijke negatieve gevolgen voor het milieu en de volksgezondheid. Uw oude apparaat kan herbruikbare onderdelen bevatten die gebruikt zouden kunnen worden voor het repareren van andere producten, en andere waardevolle materialen die kunnen worden gerecycleerd voor het behoud van beperkte grondstoffen.

• U kunt uw apparaat meenemen naar de winkel waar u het product hebt gekocht, of u kunt contact opnemen met uw plaatselijke afvalinstantie voor de gegevens van uw dichtstbijzijnde geautoriseerde WEEE-verzamelpunt. Voor de meest geactualiseerde informatie voor uw land wordt verwezen naar www.lg.com/global/recycling

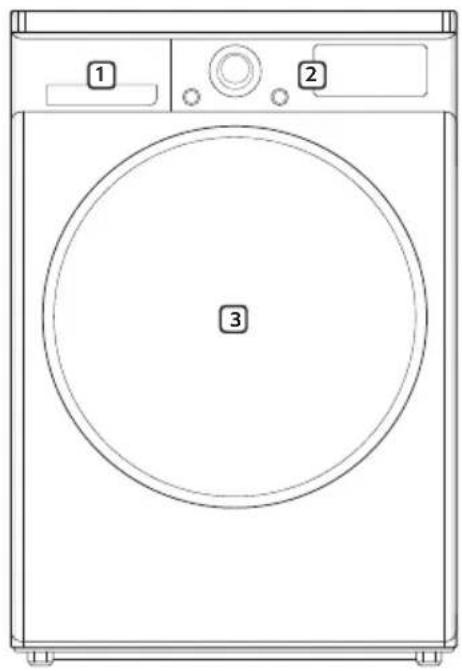

Waterbakje Bedieningspaneel Deur

Model RC8*U2*V*W RC9*U2*V*W Stroomvoorziening 220 - 240 V~, 50 Hz Grootte 600 mm (B) X 690 mm (D) X 850 mm (H) Gewicht van het product 56 kg Toegestane temperatuur 5 - 35°C Max. capaciteit 8 kg 9 kg

• Vormgeving en specificaties kunnen afwijken zonder kennisgeving om de kwaliteit van het apparaat te verbeteren. Accessoires Neem contact op met het LG Electronics Customer Information Centre voor aanschaf. Slang voor afvoeren condens en slanghouder Droogrek Stapelkit11

Vereisten voor de installatieplaats Plaats 5 cm 1 cm 1 cm Vlakke vloer : Toegestane helling onder de hele wasmachine is 1°. Stopcontact : Moet zich binnen 1,5 meter vanaf de plaats van het apparaat bevinden.

• Overbelast het stopcontact niet met meer dan één apparaat. Extra opruiming : Voor de muur, 5 cm: achterkant /1 cm: rechter- & linkerkant

• Plaats of bewaar nooit wasproducten op de wasmachine. Deze producten kunnen de deklaag of de bedieningstoetsen beschadigen. OPMERKING

• Houd voor betere droogprestaties de achterkant van het apparaat van de muur vandaan.

• Installeer het apparaat niet op een plaats waar het kan vriezen of op een stoffige plaats.

• Het apparaat werkt dan misschien niet goed of het kan beschadigd raken door het bevriezen van gecondenseerd water in de pomp en afvoerslang.

• Installeer het apparaat niet naast een apparaat met hoge temperatuur, zoals een koelkast, oven enz., waardoor de droogprestaties kunnen verslechteren en wat de programmaduur en het goed functioneren van de compressor kan beïnvloeden. Het apparaat werkt het beste bij een kamertemperatuur van 23°C. Plaatsing

• Installeer de wasmachine op een vlakke, harde vloer.

• Zorg ervoor dat de luchtcirculatie rond de wasmachine niet wordt belemmerd door tapijten, vloerkleden, enz.

• Probeer nooit oneffenheden in de vloer onder de wasmachine te corrigeren met stukken hout, karton of soortgelijke materialen.

• Installeer uw wasautomaat niet in ruimtes waar vriestemperaturen kunnen voorkomen. Bevroren slangen kunnen barsten onder druk. De betrouwbaarheid van de elektronische regeleenheid kan afnemen bij temperaturen onder het vriespunt.

• Indien de machine wordt bezorgd in de winter en het vriest, laat u de wasmachine enkele uren staan bij kamertemperatuur voordat u deze in gebruik neemt.

• Zorg ervoor dat wanneer het apparaat is geïnstalleerd, de droger gemakkelijk toegankelijk is voor een technicus in het geval van een storing.

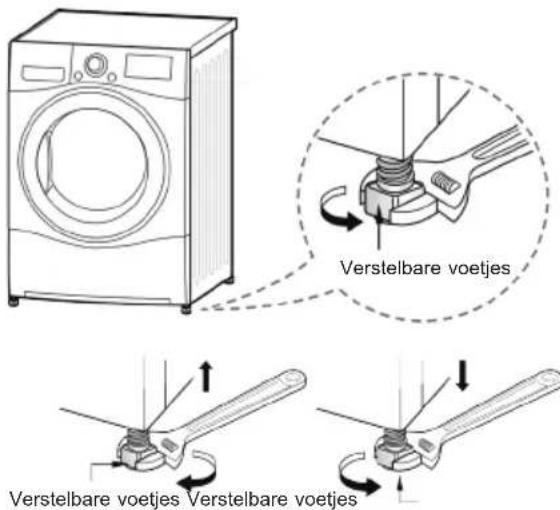

• Stel de vier voetjes af met een steeksleutel als het apparaat geplaatst is, om te zorgen dat het apparaat stabiel staat en zorg voor een ruimte van ongeveer 20 mm tussen de bovenkant van het apparaat en de onderkant van een werkblad. Ventilatievereiste

• Muurnis of onder aanrecht − Zorg voor een luchtstroom van ongeveer 3,17 kubieke meter/min door het apparaat

• Kast − De kastdeur moet 2 (louvre-)openingen hebben, elk met een minimum oppervlak van 387 vierkante cm, 8 cm vanaf de boven- en onderkant van de deur.12

• Vermijd installatie van het apparaat bij een warmtebron. De achterkant van het apparaat moet goed geventileerd worden. Het niet opvolgen van deze instructies kan tot problemen leiden.

• Installeer het apparaat niet naast een koelkast.

• Het apparaat is niet ontworpen voor maritiem gebruik of voor gebruik in mobiele installaties zoals caravans, vliegtuigen, enz. Elektrische aansluiting

• Gebruik geen verlengsnoer of dubbele adapter.

• Ontkoppel het apparaat altijd na gebruik.

• Sluit de wasmachine aan op een geaard stopcontact in overeenstemming met de huidige bedradingsvoorschriften.

• De wasmachine moet zodanig worden geplaatst dat de stekker gemakkelijk toegankelijk is. Instructies voor stapelinstallatie Uw droger kan boven op een LG-wasmachine worden geplaatst en stevig worden bevestigd met een stapelkit. Deze installatie moet worden uitgevoerd door een geautoriseerde onderhoudsmonteur voor een correcte installatie. De geautoriseerde onderhoudsmonteur controleert of u de juiste stapelkit voor uw model wasmachine hebt en zorgt voor een stevige installatie. Het is om deze redenen van belang dat de installatie door een deskundige wordt uitgevoerd. Stapelkit Voor het stapelen van deze droger is een LG-stapelkit vereist. DrogerWasmachine Deze droger mag alleen op een LG-wasmachine worden gestapeld. Probeer deze droger niet te stapelen op een andere wasmachine. Dit kan schade, letsel of schade aan eigendommen veroorzaken. Vorm en richting van assemblage Grootte van bovenplaat van wasmachine 550 mm 600 mm13

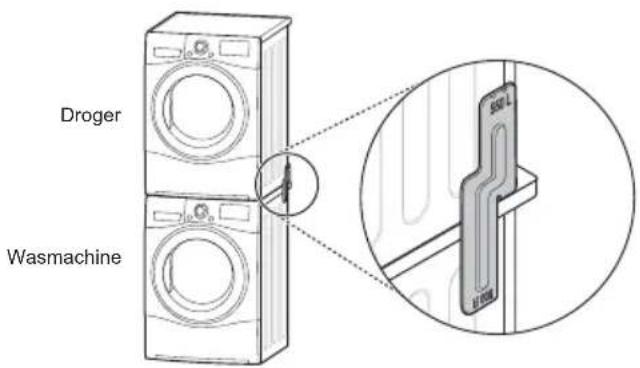

Plaats de LG-droger op de LG-wasmachine.

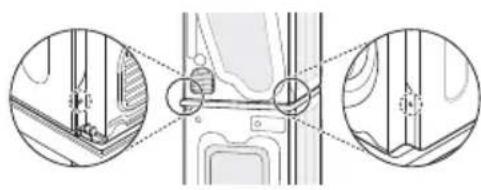

Verwijder de twee schroeven onder aan de achterplaat aan elke zijde, zoals hieronder aangegeven.

Breng de gaatjes van de stapelkit en de gaatjes van de achterplaat op één lijn.

Bevestig de twee schroeven die eerder van de droger waren verwijderd, aan de stapelkit.

Gebruik de vier schroeven in de accessoiredoos (16 mm) om de achterplaat van de wasmachine aan de stapelkit te bevestigen.

De procedure voor de andere kant is gelijk. WAARSCHUWING

• Verkeerde installatie kan tot ernstige ongelukken leiden.

• Vanwege het gewicht van het apparaat en de hoogte van de installatie is de stapelprocedure te riskant voor één persoon. Deze procedure moet worden uitgevoerd door twee of meer geautoriseerde onderhoudsmonteurs.

• Het apparaat is niet geschikt voor een ingebouwde installatie. Installeer het product niet als een ingebouwd apparaat.

• Gebruik het apparaat niet wanneer het niet op de juiste manier is gestapeld.14

Afvoer van gecondenseerd water Normaal wordt gecondenseerd water weggepompt naar het waterbakje waar het water wordt verzameld tot het bakje handmatig wordt geleegd. Water kan ook direct worden afgevoerd naar een hoofdafvoer, met name wanneer de droger op een wasmachine is gestapeld. Het waterpad kan met een aansluitkit voor de hoofdafvoerslang eenvoudig worden gewijzigd en zoals hieronder naar de afvoerfaciliteit worden geleid: Scheid het anti-terugloopdeksel ( ) en de slang van de watercontainer ( ) van de verbindingsset.

Bevestig het anti-terugloopdeksel ( ) aan de kop van de verbindingsset en sluit vervolgens de afvoerslang ( ) aan op de andere kant van de verbindingsset.

• Als de slang zodanig wordt geïnstalleerd dat deze verbogen of geknikt blijft, kan de afvoer mogelijk niet goed werken. Waterpas maken van het toestel Door het apparaat waterpas te zetten voorkomt u onnodig geluid en trillingen. Plaats het apparaat op een stevige, vlakke ondergrond.Als het apparaat niet waterpas staat, kan dit worden verholpen met de voetjes aan de voorkant.Draai ze met de klok mee om het apparaat omhoog te brengen of tegen de klok in om omlaag te brengen tot het apparaat niet meer wiebelt, noch van voren naar achteren, noch van zijkant naar zijkant, noch van hoek naar hoek.Verstelbare voetjesVerstelbare voetjes Verstelbare voetjesDiagonale controle • Wanneer u diagonaal op de hoeken en zijkanten van de bovenplaat drukt, mag het apparaat helemaal niet bewegen (controleer dit aan beide kanten). Als het apparaat schommelt bij het diagonaal duwen van de bovenplaat, stelt u de voetjes weer af.NL Omkeren van de deur U kunt de deur voor uw gemak omkeren. WAARSCHUWING

• Draai de deur niet om als de wasmachine op het apparaat is gestapeld.
• Alvorens de scharnierschroeven te verwijderen, laat een assistent het gewicht van de deur steunen. De deur zou op de grond kunnen vallen vanwege het gewicht van de deur.

• Om veiligheidsredenen moeten twee of meer mensen samenwerken om de deur om te keren. OPMERKING

• Het uiterlijk van de schroeven varieert en de schroeven moeten afhankelijk van de positie anders worden geplaatst. Zorg ervoor dat de schroef goed is geselecteerd voordat u hem aandraait.

Open de deur en verwijder 2 schroeven op het deurscharnier. Nadat u de schroeven hebt verwijderd, plaatst u de deur voorzichtig met de voorkant naar beneden op de vloer. KastDeurscharnier WAARSCHUWING

• Verwijder eerst de onderste schroef. De deur kan vanwege zijn gewicht op de grond vallen en de deur kan worden beschadigd.

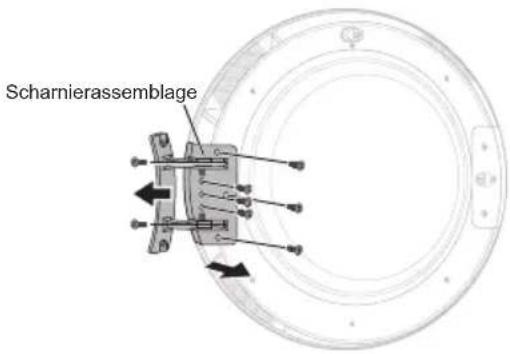

Verwijder 8 schroeven op het scharniergeheel van de deur.

• Er zijn 6 schroeven aan de voorkant en 2 schroeven aan de zijkant. Scharnierassemblage

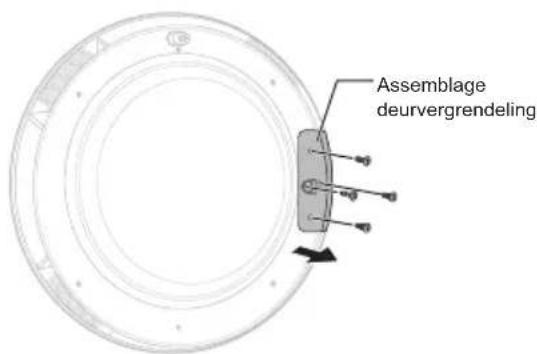

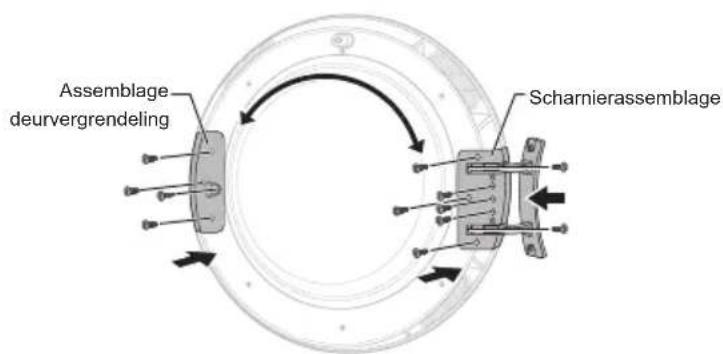

Verwijder de 3 schroeven uit de deurvergrendeling die tussen de deur en het samenstel is bevestigd en verwijder vervolgens de schroef die op de deurhaak is bevestigd. Assemblage deurvergrendeling

Schakel tussen de positie van het scharniergeheel en de deurvergrendelingsset en draai vervolgens de schroeven in omgekeerde volgorde vast.

• Draai de schroef in de juiste positie vast, verwijzend van 2 naar 4 stappen. Assemblage deurvergrendelingScharnierassemblage15

Afvoer van gecondenseerd water Normaal wordt gecondenseerd water weggepompt naar het waterbakje waar het water wordt verzameld tot het bakje handmatig wordt geleegd. Water kan ook direct worden afgevoerd naar een hoofdafvoer, met name wanneer de droger op een wasmachine is gestapeld. Het waterpad kan met een aansluitkit voor de hoofdafvoerslang eenvoudig worden gewijzigd en zoals hieronder naar de afvoerfaciliteit worden geleid: Scheid het anti-terugloopdeksel ( ) en de slang van de watercontainer ( ) van de verbindingsset.

Bevestig het anti-terugloopdeksel ( ) aan de kop van de verbindingsset en sluit vervolgens de afvoerslang ( ) aan op de andere kant van de verbindingsset.

• Als de slang zodanig wordt geïnstalleerd dat deze verbogen of geknikt blijft, kan de afvoer mogelijk niet goed werken. Waterpas maken van het toestel Door het apparaat waterpas te zetten voorkomt u onnodig geluid en trillingen. Plaats het apparaat op een stevige, vlakke ondergrond.Als het apparaat niet waterpas staat, kan dit worden verholpen met de voetjes aan de voorkant.Draai ze met de klok mee om het apparaat omhoog te brengen of tegen de klok in om omlaag te brengen tot het apparaat niet meer wiebelt, noch van voren naar achteren, noch van zijkant naar zijkant, noch van hoek naar hoek.Verstelbare voetjesVerstelbare voetjes Verstelbare voetjesDiagonale controle • Wanneer u diagonaal op de hoeken en zijkanten van de bovenplaat drukt, mag het apparaat helemaal niet bewegen (controleer dit aan beide kanten). Als het apparaat schommelt bij het diagonaal duwen van de bovenplaat, stelt u de voetjes weer af.

Omkeren van de deur U kunt de deur voor uw gemak omkeren. WAARSCHUWING

• Draai de deur niet om als de wasmachine op het apparaat is gestapeld. • Alvorens de scharnierschroeven te verwijderen, laat een assistent het gewicht van de deur steunen. De deur zou op de grond kunnen vallen vanwege het gewicht van de deur. • Om veiligheidsredenen moeten twee of meer mensen samenwerken om de deur om te keren. OPMERKING
• Het uiterlijk van de schroeven varieert en de schroeven moeten afhankelijk van de positie anders worden geplaatst. Zorg ervoor dat de schroef goed is geselecteerd voordat u hem aandraait. Open de deur en verwijder 2 schroeven op het deurscharnier. Nadat u de schroeven hebt verwijderd, plaatst u de deur voorzichtig met de voorkant naar beneden op de vloer. Kast Deurscharnier WAARSCHUWING
• Verwijder eerst de onderste schroef. De deur kan vanwege zijn gewicht op de grond vallen en de deur kan worden beschadigd. Verwijder 8 schroeven op het scharniergeheel van de deur. • Er zijn 6 schroeven aan de voorkant en 2 schroeven aan de zijkant.Scharnierassemblage Verwijder de 3 schroeven uit de deurvergrendeling die tussen de deur en het samenstel is bevestigd en verwijder vervolgens de schroef die op de deurhaak is bevestigd.Assemblage deurvergrendeling Schakel tussen de positie van het scharniergeheel en de deurvergrendelingsset en draai vervolgens de schroeven in omgekeerde volgorde vast. • Draai de schroef in de juiste positie vast, verwijzend van 2 naar 4 stappen.Assemblage deurvergrendelingScharnierassemblage16

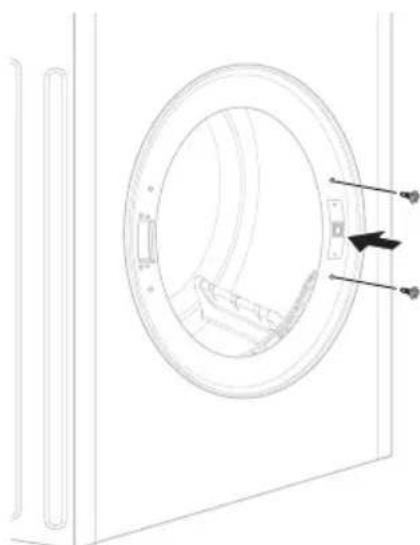

Verwijder de deurvanger van het frame van het apparaat door 2 schroeven te verwijderen en vervolgens aan de andere kant te monteren. Deurvanger

Verwijder de 2 decoratieve schroeven uit het frame van het apparaat en monteer ze vervolgens aan de andere kant.

Installeer de deur met de schroeven verwijderd in stap 1 en controleer vervolgens of de deur goed sluit.17 GEBRUIK

Het apparaat gebruiken Stel voor de eerste cyclus in dat het apparaat gedurende vijf minuten droogt om de trommel op te warmen. Open de deur tussen ladingen wanneer u het apparaat de eerste keren gebruikt, om eventuele geurtjes uit het binnenste van het apparaat te laten verdwijnen. Zorg ervoor dat het pluizenfilter en waterbakje schoon zijn. • Het pluizenfilter bevindt zich in de deurrand. Het filter moet worden gereinigd vóór elke droogcyclus. • Open de deur en controleer of het pluizenfilter schoon is. Zo niet, dan reinigt u het.

• Controleer ook of het waterbakje moet worden geleegd voor optimale droogresultaten. WAARSCHUWING
• Drink het gecondenseerde water niet. OPMERKING
• In sommige gevallen ziet u in het LED-venster (symbool Waterbakje legen) en kan het apparaat stoppen omdat het waterbakje vol is. Plaats het wasgoed in de trommel nadat u het hebt gesorteerd. • De kleren moeten op type stof en droogteniveau worden gesorteerd en alle touwtjes en riemen moeten goed zijn vastgebonden voordat u de kleren in de trommel doet. Duw het wasgoed naar achteren om het bij de afdichting van de deur vandaan te houden. Anders kunnen de afdichting en de kleren beschadigd raken. Sluit de deur. LET OP
• Zorg ervoor dat er geen wasgoed tussen de deur en de rubberen afdichting vast komt te zitten. Schakel de stroom in.
• Druk op de knop Inschakelen. Het indicatorpictogram boven de knop wordt verlicht. Dit betekent dat het apparaat klaar is voor gebruik. Selecteer het gewenste droogprogramma. • U kunt een programma kiezen door de knop voor het selecteren van een programma te draaien totdat het gewenste programma wordt aangegeven.
• Als u op de knop Start/Pauze drukt zonder een programma te kiezen, gaat het apparaat verder met het programma Katoen. Raadpleeg de programmatabel voor gedetailleerde informatie. Druk op de knop Start/Pauze. Nadat de cyclus is beëindigd, opent u de deur en verwijdert u het wasgoed. Zet het apparaat uit.
• Druk op de knop Inschakelen.18

• Wees voorzichtig! De trommel kan nog heet zijn.

• Het apparaat mag niet worden gebruikt voor andere doeleinden dan waarvoor het is ontworpen. OPMERKING

• Het laatste deel van een droogcyclus vindt zonder warmte plaats (afkoelcyclus) om ervoor te zorgen dat het wasgoed een temperatuur heeft waarbij de kleding niet wordt beschadigd.

• Bij een hoge atmosferische temperatuur en kleine ruimte kan de droogtijd langer zijn en het energieverbruik hoger. Het wasgoed sorteren Kleren hebben een eigen label voor onderhoud. Het wordt aanbevolen de kleding volgens dit onderhoudslabel te drogen. Bovendien moet u de kleren sorteren op grootte en type stof. Overlaad het apparaat niet. U behaalt dan de beste droogprestaties en dit is energiezuiniger. Wollen wasgoed

• Droog wol met het programma Wol. Bekijk eerst welke symbolen er op het onderhoudslabel staan. Wol wordt tijdens de cyclus misschien niet helemaal droog. Herhaal de cyclus niet. Trek wol in de oorspronkelijke vorm en leg het kledingstuk plat. Geweven en lussteekmateriaal

• Sommige geweven en lussteekmaterialen kunnen krimpen, afhankelijk van de kwaliteit. Permanent geperst en synthetisch materiaal

• Overlaad het apparaat niet. Haal permanent geperste kledingstukken uit het apparaat zodra het apparaat stopt om kreukels te verminderen. Babykleertjes en nachtkleding

• Bekijk altijd wat er op de onderhoudslabels van de kledingstukken staat. Rubber en plastic

• Droog geen rubberen of plastic items of items die rubber of plastic bevatten, zoals: − Schorten, slabbetjes en stoelbekleding − Gordijnen en tafelkleden − Badmatten Glasvezel

• Droog geen kledingstukken van glasvezel in het apparaat. Glasdeeltjes die in het apparaat achterblijven, kunnen later bij een andere cyclus in uw kleren terechtkomen. Pictogram Beschrijving Dry (Drogen) Drogen met droogtrommel Permanente pers / Kreukbestendig Voorzichtig / Delicaat Niet met droogtrommel drogen Niet drogen Hoge temperatuur Middelhoge temperatuur Lage temperatuur Niet verwarmen / Lucht Aan de lijn drogen / Hangen om te drogen Nat ophangen Plat drogen In de schaduw19

• Druk op de knop Inschakelen om de stroom in en uit te schakelen.

• Druk op de knop Inschakelen om de functie Startuitstel te annuleren. Programmakiezer

• Programma's zijn beschikbaar op basis van het type wasgoed.

• Het lampje gaat branden om het geselecteerde programma aan te geven. Knop Start/Pauze

• Deze knop Start/Pauze wordt gebruikt om een droogcyclus te starten of te onderbreken.

• De stroom wordt in de pauzestand na 14 minuten automatisch uitgeschakeld. Extra programmaknoppen

• Gebruik deze knoppen om de gewenste opties voor het geselecteerde programma te kiezen.

• Om de functie Starten op afstand te gebruiken, zie SMART FUNCTIONS (slimme functies).

• : Dit pictogram geeft aan dat het pluizenfilter moet worden gereinigd of dat het verstopt is. − Reinigingsmelding: wanneer u op de knop Inschakelen drukt, wordt het pictogram weergegeven. − Verstoppingsmelding: dit pictogram wordt weergegeven met een zoemergeluid terwijl het apparaat in bedrijf is.

• : Dit pictogram geeft aan dat het waterbakje moet worden geleegd of dat het vol is. − Melding voor leegmaken: wanneer u op de knop Inschakelen drukt, wordt dit pictogram weergegeven. − Melding voor vol bakje: dit pictogram wordt weergegeven met een zoemergeluid terwijl het apparaat in bedrijf is.

• : Dit pictogram geeft aan dat het pluisfilter is geplaatst. Als het pluisfilter niet is geplaatst, werkt het apparaat niet en wordt het pictogram weergegeven.

• : dit pictogram geeft de automatische reinigingsstatus van de condensor aan. Het pictogram wordt tijdens watersproeistromen naar de condensor weergegeven.20

Programmatabel Droogprogramma Programma's voor sensordrogen Programma Type wasgoed Details Droogniveau Capaciteit 8 kg / 9 kg Katoen (Coton) Handdoeken, badjassen en beddengoed Voor dikke en gewatteerde stoffen Extra (Extra sec) 8 kg / 9 kg Badhanddoeken, theedoeken, ondergoed en katoenen sokken Voor items die niet hoeven worden gestreken Kast (Prêt à ranger) 8 kg / 9 kg Beddengoed, tafellinnen, handdoeken, T-shirts, poloshirts en werkkleding Voor items die moeten worden gestreken Strijken (Prêt à repasser) 8 kg / 9 kg Mix (Mix) Beddengoed, tafellinnen, trainingspakken, windjacks en dekens Voor dikke en gewatteerde items die niet hoeven worden gestreken Extra (Extra sec) 4 kgOverhemden en blouses Voor items die niet hoeven worden gestreken Kast (Prêt à ranger) Broeken, jurken, overhemden en blouses Voor items die moeten worden gestreken Strijken (Prêt à repasser) Easy Care (Synthétiques) Overhemden, t-shirts, broeken, ondergoed en sokken Voor polyamide, acryl en polyester dat niet hoeft worden gestreken Kast (Prêt à ranger) 3,5 kg Overhemden, t-shirts, ondergoed en sokken Voor polyamide, acryl en polyester dat moet worden gestreken Strijken (Prêt à repasser) Donsdeken (Couette) Beddengoed, lakens Voor grote items - 2,5 kg Handdoek (Linge de maison) Handdoeken, kussenslopen Voor katoenen stoffen die niet hoeven worden gestreken - 4,5 kg Anti-Allergie (Anti-allergie) Katoen, ondergoed, lakens en babykleren Helpt allergenen zoals huismijten te verwijderen - 4,5 kg Snel 30 (Rapide 30) Lichte en kleine items minder dan 3ea. Voor een kleine hoeveelheid artikelen van polyamide, acryl en polyester - 1 kg21

Programma's voor sensordrogen Programma Type wasgoed Details Droogniveau Capaciteit 8 kg / 9 kg Sportkleding (Textiles sport) Voetbalkleren en trainingskleding Voor polyester stoffen - 2 kg Wol (Laine) Wol Voor wollen stoffen - 1 kg Delicaat (Délicat) Zijde, fijne stoffen en lingerie Voor stoffen die hittegevoelig zijn, zoals synthetische stoffen - 1,5 kg Programma's met ingestelde droogtijd Programma Type wasgoed Details Droogniveau Capaciteit 8 kg / 9 kg Droogrek (Séchage à plat) Zijde, wol, delicate lingerie Verfrist kleren zonder drogen met trommel

Koude lucht (Air froid) Alle stoffen die moeten worden opgefrist Droogt zonder warmte - - Warme lucht (Air chaud) Badhanddoeken, badjassen, theedoeken en met acryl gewatteerde stoffen Kleine items en vochtige stoffen, alledaagse items die geschikt zijn voor drogen met warmte

• Als de lading minder dan 1 kg is, gebruikt u het programma Warme lucht (Air chaud) in programma's met ingestelde droogtijd. Wollen items moeten worden gedroogd met het programma Wol (Laine) en warmtegevoelige stoffen, zoals zijde, ondergoed en lingerie, moeten worden gedroogd met het programma Delicaat (Délicat). Houd u aan de aanbevolen lading wanneer u het gewenste programma kiest. Uw kleren kunnen anders worden beschadigd. OPMERKING

• Getest in overeenstemming met EN61121 en richtlijn 932/2012

• Stel het programma in op Cotton Cupboard Energy (Full & Half Load) voor testen in overeenstemming met EN61121 en Richtlijn 932/2012

• Standaard katoenprogramma: Optie (standaard) (Dit is het meest efficiënte programma op gebied van de testcondities voorgesteld door EN61121 en Richtlijn 932/2012)

• Het is geschikt om normale natte katoenen stoffen te drogen en het is het meest efficiënte programma om zo energiezuinig mogelijk natte katoenen wasgoed te drogen.

• De testresultaten zijn afhankelijk van de kamertemperatuur, het type en de grootte van de lading, de hardheid van het water en de temperatuur van de watertoevoer.

• Als het apparaat ergens onder is geïnstalleerd, kunnen de prestaties verslechteren.

• Als het wasgoed niet op een hoog toerental is gecentrifugeerd bij het wassen, nemen het energieverbruik en de droogtijd toe.22

Programmaopties Einduitstel (Fin différée) U kunt de optie Startuitstel gebruiken om de voltooiingstijd van de droogcyclus uit te stellen. De maximale startuitstel is 19 uur. De minimale startuitstel is 3 uur.

Zet het apparaat aan.

Druk op de Einduitstel knop.

Stel tijdvertragingsuur (s) in door op de knop Meer tijd, Minder tijd te drukken.

Druk op de knop Start/Pauze. Antikreuk (Défroissage) De optie Antikreuk voorkomt kreukels die ontstaan doordat het wasgoed aan het einde van de droogcyclus niet direct uit de trommel wordt gehaald. Als Antikreuk is geselecteerd, gaat de trommel zo nu en dan rond waarna deze weer stopt. U hebt dan twee uur om het wasgoed eruit te halen. Als de deur tijdens de optie Antikreuk wordt geopend, wordt de optie geannuleerd. Favoriet (Favori) Met de optie Favoriet kunt u een aangepast droogprogramma opslaan voor toekomstig gebruik.

Zet het apparaat aan.

Selecteer de optie of het extra programma. (Antikreuk, EcoHybrid enz.)

Houd de knop Favoriet drie seconden ingedrukt. De optie Favoriet is nu opgeslagen voor toekomstig gebruik. Als u het opgeslagen programma opnieuw wilt gebruiken, selecteert u de optie Favoriet en drukt u op de knop Start/Pauze. Trommelverlichting (Éclairage tambour) Als het apparaat in bedrijf is, kunt u in de trommel kijken wanneer u de functie Trommelverlichting kiest.

• Licht uit: deur is gesloten. De verlichting gaat automatisch uit. EcoHybrid (EcoHybrid) Eco: optie voor energiebesparing.

• Energie: energiebesparende optie.

• Tijd: tijdbesparende optie. U ziet Tijd indicatie op de LED.23

Kinderslot (Verrouillage enfant) Gebruik deze optie om de bediening uit te schakelen. Deze functie kan voorkomen dat kinderen het programma wijzigen of het apparaat gebruiken. Het bedieningspaneel vergrendelen

Houd de Favoriet en Einduitstel knoppen gelijktijdig ingedrukt gedurende drie seconden.

Er klinkt een pieptoon en op het display wordt CL weergegeven. Als Kinderbeveiliging is ingesteld, zijn alle knoppen geblokkeerd met uitzondering van de knop Inschakelen. OPMERKING

• Door het uitschakelen van de stroom of voltooien van alle programma's zal de functie Kinderbeveiliging niet worden gereset. U moet de kinderbeveiliging deactiveren voordat u toegang krijgt tot alle andere functies. Het bedieningspaneel ontgrendelen Houd de Favoriet en Einduitstel knoppen gelijktijdig ingedrukt gedurende drie seconden.

• Een pieptoon gaat af en de resterende tijd voor het huidige programma verschijnt weer op het display. Zoemer (Signal sonore) Met deze optie kunt u het volume van de pieptoon aanpassen. Meer tijd / Minder tijd (Ajouter du temps / Réduction du temps) Gebruik deze knoppen met de Handmatige droogprogramma’s om de droogtijd te verhogen of te verlagen. Druk op de Meer tijd knop om de geselecteerde programmatijd per vijf minuten te verhogen. Druk op de Minder tijd knop om de geselecteerde programmatijd per vijf minuten te verlagen.24

Droogrek (Séchage à plat) Het droogrek wordt binnen in het apparaat geplaatst, zoals in de afbeelding hieronder te zien is. Verwijder het verpakkingsmateriaal voor het gebruik. Droogrek is ontworpen voor het gebruik bij wasgoed dat plat en zonder draaien moet worden gedroogd, inclusief truien en delicate stoffen.

Plaats de haak in het midden van de trommel.

Plaats het droogrek op de structuur boven het pluizenfilter en druk erop om het te bevestigen.

Plaats natte items boven op het rek. Laat ruimte vrij rond de items zodat er lucht kan circuleren.

• Het rek beweegt niet, maar de trommel draait.

Zet het apparaat aan en kies Droogrek.

• Controleer het pluizenfilter en verwijder opgehoopte pluizen van de items die op het rek zijn gedroogd.

• De More Time / Less Time knoppen kunnen gebruikt worden om de droogtijd verfijnd in te stellen.25 SMART FUNCTIES

De LG SmartThinQ-applicatie gebruiken DIngen die u moet controleren voordat u de LG SmartThinQ gebruikt

• Voor apparaten met het logo of Controleer de afstand tussen het apparaat en de draadloze router (Wi-Fi-netwerk). • Als de afstand tussen het toestel en de draadloze router te groot wordt kan het signaal zwak worden. Het registreren kan lange tijd duren of de installatie kan mislukken. Schakel Mobiele gegevens op uw smartphone uit.
• Schakel gegevens voor iPhones uit via Instellingen → Mobiel → Mobiele gegevens. Verbind uw smartphone met de draadloze router. OPMERKING
• Om de Wifi-verbinding te verifiëren, controleert u of het Wi-Fi -pictogram op het controlepaneel aan is. • Het toestel ondersteunt alleen Wi-Fi-netwerken van 2.4 GHz. Neem contact op met uw internetprovider of raadpleeg de handleiding van uw draadloze router om de netwerkfrequentie te controleren. • LG SmartThinQ is niet verantwoordelijk voor fouten of problemen met de netwerkverbinding of voor gebreken, een verkeerde werking of fouten die door de netwerkverbinding worden veroorzaakt. • Indien het apparaat moeilijkheden ondervindt bij het verbinden met het Wifi-netwerk, kan het te ver verwijderd zijn van de router. Koop een Wifi-signaalversterker (bereikvergroter) om de sterkte van het Wifi-signaal te verbeteren. • De omgeving van het thuisnetwerk kan veroorzaken dat er geen- of moeilijk verbinding met de applicatie kan worden gemaakt. • Indien de netwerkverbinding niet correct werkt kan de oorzaak liggen bij de Netwerkprovider. • De omgeving van het draadloosnetwerk kan veroorzaken dat de wifi-verbinding traag is. • Het toestel kan niet geregistreerd worden vanwege problemen met het draadloze signaal. Haal de stekker van het toestel uit het stopcontact en wacht één minuut om het opnieuw te proberen. • As de firewall van uw draadloze router is ingeschakeld, schakel deze dan uit of voeg een uitzondering toe. • De draadloze netwerknaam (SSID) moet een combinatie zijn van Engelse letters en nummers. (Gebruik geen speciale tekens.) • De gebruikersinterface (UI) van de smartphone kan variëren afhankelijk van het mobiele besturingssysteem (OS) en de fabrikant. • Als het beveiligingsprotocol van de router is ingesteld op WEP, kunt u mogelijk het netwerk niet instellen. Gebruik andere beveiligingsprotocollen (WPA2 wordt aanbevolen) en registreer het product opnieuw.26

De applicatie installeren LG SmartThinQ Ga naar de LG SmartThinQ-applicatie in de Google Play Store & Apple App Store voor een smartphone. Volg de instructies om de applicatie te downloaden en te installeren. OPMERKING

• Als u kiest voor eenvoudig aanmelden om toegang te verkrijgen tot de LG SmartThinQ- toepassing moet u het registratieproces doorlopen telkens wanneer u van smartphone verandert of de toepassing opnieuw installeert. Wifi-functie

• Voor apparaten met het logo of Communiceer met het apparaat via een smartphone met gebruik van de gemakkelijke smartphone-functies. Drogercyclus (starten op afstand, cyclus downloaden) Stel een gewenst programma in of download het en bedien het van op afstand. Smart Diagnosis™ Deze functie biedt nuttige informatie voor het vaststellen en oplossen van problemen met het apparaat, gebaseerd op het gebruikspatroon. Pushnotificatie Wanneer de cyclus voltooid is of het apparatuur problemen heeft, hebt u de optie om pushmeldingen op een smartphone te ontvangen. Energiebewaking Het energieverbruik van de droger wordt beïnvloed door de cyclus en opties. U kunt dus enkele wijzigingen in het energieverbruik van de ene cyclus naar de andere zien. Instellingen Stel de bijnaam van het product in en verwijder het product. OPMERKING

• Als u uw draadloze router, uw internetprovider of uw wachtwoord wijzigt nadat u het apparaat heeft geregistreerd, verwijdert u het uit de LG SmartThinQ Instellingen → Bewerk product en registreert u het opnieuw.

• De applicatie kan zonder voorafgaande kennisgeving worden gewijzigd.

• Functies kunnen per model variëren.27

Drogercyclus gebruiken Starten op afstand (Dém. à distance) Gebruik een smartphone om uw apparaat op afstand te bedienen. U kunt ook het programmaverloop volgen, zodat u weet hoeveel tijd er resteert in het programma. Om Starten op afstand te gebruiken:

Druk op de knop Inschakelen.

Doe het wasgoed in de trommel.

Houd de Zoemer knop 3 seconden ingedrukt om de Remote Start-functie in te schakelen.

Start een programma met de LG SmartThinQ- applicatie op uw smartphone. OPMERKING

• Wanneer de modus 'Op afstand starten' is geactiveerd, kunt u een cyclus starten vanaf de applicatie LG SmartThinQ. Als de cyclus niet wordt gestart, zal de wasmachine wachten om de cyclus te starten tot deze op afstand wordt uitgeschakeld vanaf de applicatie of tot de modus 'Starten op afstand' wordt uitgeschakeld.

• Als de deur open is, is Starten op afstand niet mogelijk. Om Starten op afstand te deactiveren: Wanneer de When Remote Start is geactiveerd, houd de Zoemer knop 3 seconden ingedrukt. Download prog. (Programme téléchargé) Download nieuwe en speciale cycli die niet zijn opgenomen in de basiscycli van het apparaat. Apparaten die zijn geregistreerd kunnen een verscheidenheid aan speciale cycli voor het specifieke apparaat downloaden. Er kan tegelijkertijd slechts één cyclus op het apparaat worden opgeslagen. Wanneer de cyclusdownload naar het apparaat is voltooid, behoudt het product de gedownloade cyclus tot er een nieuwe cyclus is gedownload. Wireless LAN Module-specificaties Model LCW-004 Frequentiebereik 2412 tot 2472 MHz Output -vermogen (Max) IEEE 802.11b:17.82 dBm IEEE 802.11g:17.72 dBm IEEE 802.11n:16.61 dBm Draadloze functie S/W-versie: V 1.0 Het is in het belang van de gebruiker dat dit apparaat geïnstalleerd en gebruikt wordt met een minimale afstand van 20 cm tussen het apparaat en het lichaam. Stroomverbruik bij stand- bymodus / 0,42 W Stroomverbruik bij netwerkstand-by 2,0 W De tijdsperiode waarna de stroombeheerfunctie of een soortgelijke functie het apparaat automatisch laat overschakelen naar de stand-bymodus en/of uit-stand en/of de toestand waarin netwerkgebonden stand-by beschikbaar is 20 min.28

Conformiteitsverklaring Hierbij verklaart LG Electronics dat de radioapparatuur van het type droger in overeenstemming is met de richtlijn 2014/53/EU. De volledige tekst van de EU- conformiteitsverklaring is beschikbaar op het volgende internetadres: http://www.lg.com/global/support/cedoc/cedoc# LG Electronics European Shared Service Centre B.V. Krijgsman 1 1186 DM Amstelveen Nederland Informatiebericht over Open Source- software Ga naar http://opensource.lge.com om de broncode onder GPL, LGPL, MPL en andere licenties voor open sources in dit product te achterhalen. Naast de broncode zijn alle licentievoorwaarden, beperkingen van garantie en auteursrechtaanduidingen beschikbaar om te downloaden. LG Electronics zal u tevens open-source code ter beschikking stellen op CD-ROM tegen de kostprijs van verspreiding (zoals de kosten voor media, verzending en handling) na ontvangst van een verzoek per e-mail naar [e-mail]. Deze aanbieding is geldig voor een periode van drie jaar na onze laatste zending van dit product. Deze aanbieding is geldig voor iedereen die deze informatie ontvangt. Smart Diagnosis ™ met behulp van een Smart Phone

• Voor apparaten met het logo of Gebruik deze functie als u een nauwkeurige diagnose nodig hebt voor een LG Electronics- klanteninformatiecentrum wanneer het apparaat slecht of niet werkt. Smart Diagnosis™ kan niet worden geactiveerd, tenzij het apparaat is aangesloten op het stopcontact. Als het apparaat niet in staat is om in te schakelen, moet het oplossen van problemen worden gedaan zonder het gebruik van Smart Diagnosis™.29

Smart Diagnosis™ gebruiken Smart Diagnosis ™ via het klanteninformatiecentrum Gebruik deze functie als u een nauwkeurige diagnose nodig hebt voor een LG Electronics-klanteninformatiecentrum wanneer het apparaat slecht of niet werkt. Gebruik deze functie alleen om contact op te nemen met de servicemedewerker, niet tijdens normaal gebruik. Druk op de Inschakelen Knop om het apparaat aan te zetten. Druk geen andere knoppen in en draai niet aan de programmakeuzeknop. Wanneer u door het callcenter wordt geïnstrueerd dit te doen, plaatst u het mondstuk van uw telefoon dicht bij het pictogram Smart Diagnosis™.Max. 10 mm Houd de knop Meer tijd gedurende drie seconden ingedrukt, terwijl u het mondstuk van de telefoon bij het pictogram en de aan/uit-knop houdt. Houd de telefoon op zijn plaats totdat de toontransmissie is gestopt. De resterende tijd voor gegevensoverdracht wordt weergegeven. • Voor het beste resultaat beweegt u de telefoon terwijl de tonen worden verzonden. • Als de callcentermedewerker niet in staat is om een nauwkeurige registratie van de gegevens op te halen, kunt u worden gevraagd om het opnieuw te proberen. Zodra het aftellen voorbij is en de tonen zijn gestopt, hervat u uw gesprek met de callcentermedewerker, die vervolgens in staat zal zijn om u te helpen met behulp van de voor analyse doorgegeven informatie. OPMERKING

• De functie Smart Diagnosis™ is afhankelijk van de lokale gesprekskwaliteit. • De communicatieprestaties verbeteren en u krijgt een betere service als u gebruik maakt van de vaste telefoon. • Als de gegevensoverdracht van Smart Diagnosis™ slecht is vanwege een slechte gesprekskwaliteit, ontvangt u mogelijk niet de beste Smart Diagnosis™-dienst.30 ONDERHOUD

• Trek de stekker uit het stopcontact wanneer u het apparaat reinigt. Het niet verwijderen van de stekker kan een elektrische schok veroorzaken. Het pluizenfilter reinigen Reinig het pluizenfilter vóór elke droogcyclus. Reinig dit ook als het pictogram wordt verlicht en de zoemer te horen is terwijl het apparaat in bedrijf is.Door het pluizenfilter te reinigen verkort u de droogtijd en wordt er minder energie verbruikt. Open de deur Verwijder het eerste pluizenfilter. Verwijder het tweede pluizenfilter. Open beide pluizenfilters en verwijder alle pluizen. • Open het eerste pluizenfilter. • Open het tweede pluizenfilter. Spoel de pluizen weg met warm water. Droog de pluizenfilters helemaal, sluit ze en plaats beide pluizenfilters terug. OPMERKING
• Verwijder vocht uit het raster. Het pluizenfilter kan anders verstopt raken door een waterlaag, zodat het apparaat niet goed werkt. • Als het pluizenfilter zich niet in het apparaat bevindt, kunt u het apparaat niet gebruiken.31

Het waterbakje legen Condenswater wordt in het waterbakje verzameld. Leeg het waterbakje na elk gebruik. Als u dit niet doet, verslechteren de droogprestaties. Als het waterbakje vol is, gaat het pictogram branden en hoort u een zoemtoon terwijl het apparaat in bedrijf is. In dat geval moet u het waterbakje binnen een uur leegmaken.

Trek het waterbakje eruit.

Leeg het waterbakje in de gootsteen.

Druk op de knop Start/Pauze. Het rooster voor toevoer van koude lucht reinigen Zuig het rooster voor toevoer van koude lucht 3 tot 4 keer per jaar schoon, zodat de toevoer van lucht niet wordt belemmerd door opgehoopte pluizen of vuil. OPMERKING

• Door het ventilatierooster wordt warme lucht uitgeblazen.

• Er is voldoende ventilatie nodig om te voorkomen dat gassen in de kamer van units die andere stoffen verbranden (bijvoorbeeld open vuren) terugstromen. De vochtsensor afvegen Deze sensor stelt vast wat het vochtniveau van het wasgoed is terwijl het apparaat in bedrijf is. De sensor moet regelmatig worden gereinigd om de kalk op het oppervlak van de sensor te verwijderen. Veeg de sensoren binnen in de trommel schoon. LET OP

• Veeg de vochtsensor niet met agressieve middelen schoon. Reinig de sensor altijd met een ruwe spons.32 PROBLEEMOPLOSSING

Het apparaat is uitgerust met een automatisch foutcontrolesysteem om problemen op te sporen en in een vroeg stadium een diagnose te kunnen stellen. Als het apparaat niet naar behoren of helemaal niet functioneert, controleer dan het volgende voordat u belt voor service: Problemen opsporen Symptomen Reden Oplossing Het apparaat wordt niet ingeschakeld. Het netsnoer is niet goed aangesloten.

• Zorg ervoor dat de stekker goed in een geaard stopcontact zit dat past bij de classificatieplaat van het apparaat. Huiszekering is gesprongen, stroomonderbreker is doorgeslagen of een stroomstoring is opgetreden.

• Reset de stroomonderbreker of vervang de zekering. Verhoog de capaciteit van de zekering niet. Als het probleem een overbelasting van het circuit is, laat het dan corrigeren door een gekwalificeerde elektricien. Apparaat verwarmt niet. Huiszekering is gesprongen, stroomonderbreker is doorgeslagen of een stroomstoring is opgetreden.

• Reset de stroomonderbreker of vervang de zekering. Verhoog de capaciteit van de zekering niet. Als het probleem een overbelasting van het circuit is, laat het dan corrigeren door een gekwalificeerde elektricien. Het duurt te lang tot de kleren droog zijn. De lading is niet goed gesorteerd.

• Scheid de zware en lichte items van elkaar. Het drogen van grotere en zwaardere items duurt langer. Als één lading zowel lichte als zware items bevat, kan dit voor de sensor verwarrend zijn omdat lichte items sneller droog zijn. Grote lading zware stoffen.

• Voor zware stoffen is een langere droogtijd nodig, omdat ze meer vocht vasthouden. Zorg voor kortere en meer consistente droogtijden voor grote en zware items door deze items op te delen in kleinere ladingen met dezelfde grootte. De instellingen voor het apparaat zijn niet goed ingesteld.

• Gebruik de juiste instellingen voor het type lading dat u droogt. Voor sommige ladingen moet het droogniveau worden aangepast om op de juiste manier te drogen. Het pluizenfilter moet worden gereinigd.

• Verwijder voor elke cyclus de pluizen van het pluizenfilter. Houd het filter hierna omhoog tegen het licht om te controleren of er nog vuil of iets anders op zit. Bij sommige ladingen waarbij veel pluis wordt geproduceerd, zoals bij nieuwe badhanddoeken, kan het nodig zijn de cyclus te onderbreken en het filter tussentijds te reinigen.33

Symptomen Reden Oplossing Het duurt te lang tot de kleren droog zijn. Huiszekering is gesprongen, stroomonderbreker is doorgeslagen of een stroomstoring is opgetreden.

• Reset de stroomonderbreker of vervang de zekering. Verhoog de capaciteit van de zekering niet. Als het probleem een overbelasting van het circuit is, laat het dan corrigeren door een gekwalificeerde elektricien. Het apparaat is met teveel geladen.

• Verdeel extra grote ladingen in kleinere ladingen voor betere droogprestaties en efficiëntie. Het apparaat heeft te weinig lading.

• Als u heel weinig items laadt, kunt u het beste wat extra toevoegen om ervoor te zorgen dat de trommel van de droger goed zijn werk doet. Als de lading erg klein is en u programma's voor sensordrogen gebruikt, kan de elektronische regeling de droogte van de lading niet goed bepalen en kan het apparaat te gauw uitgaan. Gebruik programma's met ingestelde droogtijd of voeg wat extra natte kleding aan de lading toe. De lengte van de droogtijd is niet consistent. De warmte-instellingen, de grootte van de lading of de vochtigheid van de kleding is niet consistent.

• De droogtijd voor een lading zal variëren afhankelijk van het gebruikte type warmte (elektrisch), de grootte van de lading, het type stof, de natheid van de kleding en het pluizenfilter. Zelfs een niet-uitgebalanceerde lading in het apparaat kan tot slecht draaien van de trommel leiden, zodat het langer duurt voordat nattere kleren droog zijn. Er blijven vette of vieze plekken op de kleding achter. De wasverzachter is niet op de juiste manier gebruikt.

• Wanneer u kleren wast die in het apparaat moeten worden gedroogd, moet u ervoor zorgen dat u de juiste hoeveelheid wasverzachter gebruikt die door de fabrikant van de wasverzachter wordt aanbevolen. Schone en vuile kleding worden samen gedroogd.

• Gebruik het apparaat om alleen schone items te drogen. Het vuil van kleren die niet schoon zijn, kan op schone kleren gaan zitten als u deze in dezelfde lading of een volgende lading droogt. Kleren zijn niet goed schoongemaakt of uitgespoeld voordat ze in het apparaat worden gedaan.

• Vlekken op gedroogde kleren kunnen vlekken zijn die tijdens het wassen niet zijn verwijderd. Zorg ervoor dat kleren helemaal schoon zijn en goed zijn uitgespoeld volgens de instructies voor uw wasmachine en waspoeder. Het kan bij een bepaald soort vuil nodig zijn de kleren voor te behandelen voordat u ze gaat wassen.34

Symptomen Reden Oplossing De kleren zijn gekreukt. De kleren zijn te lang gedroogd.

• Door het wasgoed te lang te drogen kunnen er kreukels ontstaan. Probeer een kortere droogtijd. Kleren zijn te lang in het apparaat gebleven nadat de cyclus was beëindigd.

• Gebruik de optie Antikreuk. Kleren zijn gekrompen. De onderhoudsinstructies voor de kleren zijn niet gevolgd.

• Om het krimpen van kleren te vermijden, moet u altijd de onderhoudsinstructies voor de kleding raadplegen. Sommige stoffen krimpen van nature als ze worden gewassen. Andere stoffen kunnen worden gewassen, maar krimpen wanneer ze in het apparaat worden gedroogd. Gebruik een lagere instelling of geen warmte. Er blijven pluizen op de kleding achter. Het pluizenfilter is niet goed gereinigd.

• Verwijder voor elke cyclus de pluizen van het pluizenfilter. Houd het filter hierna omhoog tegen het licht om te controleren of er nog vuil of iets anders op zit. Als het er vies uitziet, volgt u de reinigingsinstructies. Bij sommige ladingen waarbij veel pluis wordt geproduceerd, kan het nodig zijn de cyclus te onderbreken en het filter tussentijds te reinigen. Het wasgoed is niet goed gesorteerd.

• Sommige stoffen produceren veel pluizen (bijvoorbeeld een nieuwe badhanddoek) en moeten apart worden gedroogd van kleren die veel stof aantrekken (zoals een zwarte broek). Het apparaat is met teveel geladen.

• Verdeel bij het drogen extra grote ladingen in kleinere ladingen. Er is een papieren zakdoekje of iets dergelijks in een zak achtergebleven.

• Controleer de zakken goed voordat u kleren droogt. De kleding is erg statisch na het drogen. De kleren zijn te lang gedroogd.

• Wanneer het wasgoed te lang wordt gedroogd, kan er statische elektriciteit worden opgebouwd. Pas instellingen aan en gebruik een kortere droogtijd of gebruik programma's voor sensordrogen. Synthetische stoffen, permanent geperste kledingstukken of gemengde synthetische stoffen drogen.

• Deze stoffen zijn van nature gevoelig voor opbouw van statische lading. Probeer het gebruik van wasverzachter of gebruik kortere droogtijden bij programma's met ingestelde droogtijd.35

Symptomen Reden Oplossing Waterlekken. De slang van het waterbakje of de afvoerslang is niet goed aangesloten.

• Sluit de slang van het waterbakje of de afvoerslang goed aan. De deur is gesloten terwijl er wasgoed of iets anders tussen de deur vastzit.

• Controleer of er iets tussen de deur is gekomen voordat u het apparaat gaat gebruiken. Als er continu water lekt, neem dan contact op met het LG Electronics Customer Information Centre. Kleren hebben vochtige plekken na een programma voor sensordrogen. Erg grote of erg kleine lading. Eén groot item zoals een deken of dekbed.

• Als items te stijf zijn samengedrukt of als er te weinig items zijn, kan de sensor moeilijk het droogniveau van de lading bepalen. Gebruik een programma met ingestelde droogtijd voor zeer kleine ladingen.

• Grote items zoals dekens of dekbedden kunnen zich soms tot een dichte bal stof vormen. De buitenkant zal dan droog worden wat door de sensoren wordt vastgesteld, maar de bal blijf binnenin vochtig. Als u één groot item droogt, kunt u de cyclus het beste één of twee keer onderbreken en de bal uit elkaar halen zodat ook de vochtige gedeeltes bloot komen te liggen.

• Als u een paar resterende items uit een zeer grote lading of een paar vochtige plekken op een groot item wilt drogen nadat een programma voor sensordrogen is voltooid, maakt u het pluizenfilter leeg en stelt u vervolgens een programma met ingestelde droogtijd in om de item(s) verder te drogen.

huishoudtoestel en smartphone zijn niet verbonden met het WiFi-netwerk. Het WiFi-wachtwoord waarmee u verbinding probeert te maken is onjuist.

• Zoek het WiFi-netwerk waarmee uw smartphone verbonden is en verwijder het, registreer daarna uw toestel op LG SmartThinQ. Mobiele gegevens voor uw smartphone is ingeschakeld.

• Schakel Mobiele gegevens uit op uw smartphone en registreer het toestel via het WiFi-netwerk. De naam van het draadloze netwerk (SSID) is foutief ingesteld.

• De draadloze netwerknaam (SSID) moet een combinatie zijn van Engelse letters en nummers. (Gebruik geen speciale tekens.) De frequentie van de router is niet 2,4 GHz.

• Enkel een frequentie van de router van 2,4 GHz wordt ondersteund. Stel de draadloze router in op 2,4 GHz en verbind het toestel met de draadloze router. Raadpleeg uw internetprovider of de fabrikant van de router om de frequentie van de router te controleren. De afstand tussen het toestel en de router is te groot.

• Als de afstand tussen het toestel en de router te groot is kan het signaal zwak zijn en wordt de verbinding mogelijk onjuist geconfigureerd. Verplaats de router zodat deze zich dichter bij het toestel bevindt.36

De deur is geopend terwijl het apparaat in bedrijf was of het apparaat is gebruikt terwijl de deur niet goed was gesloten.

• Sluit de deur volledig.

• Als dE niet wordt opgelost, moet u voor ondersteuning bellen. dE4 De detectie van de deurschakelaar werkt niet juist.

• Trek de stekker uit het stopcontact en bel voor service. tE1 Temperatuursensor heeft niet goed gewerkt.

• Trek de stekker uit het stopcontact en bel voor service. tE2

De temperatuur in de trommel is plotseling omhoog gegaan.

• Trek de stekker uit het stopcontact en bel voor service. LE1 De motor is plotseling gestopt.

• Controleer of de hoeveelheid wasgoed de maximale lading overschrijdt.

• Haal de stekker eruit en bel om ondersteuning. LE2 De compressor is plotseling gestopt.

• Trek de stekker uit het stopcontact en bel voor service.

De motor van de afvoerpomp heeft een storing gehad.

• Trek de stekker uit het stopcontact en bel voor service. De omgevingstemperatuur voor installatie is onder nul.

• De aanbevolen omgevingstemperatuur voor installatie is 5 - 35°C.37 GARANTIE

• Dienstreizen voor de levering, het ophalen of installeren of repareren van het product; instructie aan de klant over de werking van het product; reparatie of vervanging van zekeringen of correctie van bedrading of leidingwerk, of correctie van ongeautoriseerde reparaties / installatie.

• Product werkt niet tijdens stroomstoringen en onderbrekingen of gebrekkige elektrische voeding.

• Schade veroorzaakt door lekkende of gebroken waterleidingen, bevroren waterleidingen, beperkte afvoerleidingen, onvoldoende of onderbroken watervoorziening of onvoldoende toevoer van lucht.

• Schade als gevolg van de exploitatie van het product in een corrosieve atmosfeer of in strijd met de instructies in de handleiding van het product.

• Schade aan het product als gevolg van ongevallen, plagen en ongedierte, bliksem, wind, brand, overstromingen, of overmacht.

• Schade of storing veroorzaakt door een ongeoorloofde verandering of wijziging, of wanneer het wordt gebruikt voor ander doeleinden, of waterlekkage wanneer het product niet goed is geïnstalleerd.

• Schade of defecten veroorzaakt door onjuiste elektrische stroom, spanning, of leidingwerk, commercieel of industrieel gebruik, of het gebruik van accessoires, onderdelen of verbruiksgoederen (schoonmaakmiddelen) die niet zijn goedgekeurd door LG.

• Schade veroorzaakt door het transport en de behandeling, met inbegrip van krassen, deuken, lakschade, en/of andere schade aan de afwerking van uw product, tenzij dergelijke schade het gevolg is van materiaal- en fabricagefouten.

• Schade of ontbrekende items op elk display, open vak, product met korting, of gerenoveerd product.

• Producten waarvan de originele serienummers zijn verwijderd, veranderd of niet gemakkelijk kunnen worden bepaald. Model en serienummers, samen met de originele aankoopbon, zijn nodig voor goedkeuring van de garantie.

• Toename in de kosten van nutsvoorzieningen en de extra nutskosten.

• Reparaties wanneer uw product wordt gebruikt in ander dan het normale en gebruikelijke huishoudelijk gebruik of in strijd met de instructies in de handleiding van het product.

• Kosten in verband met het verwijderen van uw product van uw huis voor reparaties.

• Het verwijderen en opnieuw installeren van het product als dit is geïnstalleerd in een ontoegankelijke locatie of niet in overeenstemming is met de gepubliceerde installatie-instructies, met inbegrip van LG's gebruikers- en installatiehandleidingen geïnstalleerd.

• Schade als gevolg van verkeerd gebruik, misbruik, onjuiste installatie, reparatie of onderhoud. Onjuiste reparatie is inclusief gebruik van onderdelen die niet goedgekeurd of gespecificeerd zijn door LG.

• Geluid en trillingen die bij een normale werking horen, bijvoorbeeld het geluid bij het afvoeren van water, draaien van de trommel of waarschuwingspieptonen. Het filter is verstopt. - Geen opwarming, lange droogtijd Maak het pluizenfilter schoon. Niet goed aangesloten voedingskabel of problemen met stopcontact. - Geen stroom - Geen warmte Sluit de voedingskabel opnieuw aan, vervang de huiszekering of reset de stroomonderbreker. Bij problemen met het stopcontact moet u misschien een elektricien om hulp vragen.38 OPERATIONELE GEGEVENS

Productfiche_Commissie Gedelegeerde Reglementering(EU) No 392/2012 Naam of handelsmerk leverancier LG Electronics Typeaanduiding van de leverancier RC9*U2*V*W Nominale capaciteit in kg katoenen wasgoed voor het standaard katoenprogramma bij een volledige lading 9 kg Type droger Huishoudtrommeldroger met condenser Energie efficiëntieklasse A+++ Energieverbruik „X” kWh per jaar, gebaseerd op 160 droogcycli met het standaard katoenprogramma bij volledige en gedeeltelijke lading, en het verbruik in de energiebesparende standen. Het werkelijke verbruik hangt af van de wijze waarop het apparaat wordt gebruikt. 175,0 kWh/jaar Automatische trommeldroger Ja Een 'EU Ecolabel' toegekend onder Reglementering (EC) nr 66/2010 Nee Energieverbruik van het standaard katoenprogramma bij volle lading (Edry) 1,44 kWh Energieverbruik van het standaard katoenprogramma bij gedeeltelijke lading (Edry1/2) 0,79 kWh Stroomverbruik van de uit-modus voor het standaard katoenprogramma bij volledige lading (Po) 0,42 W Stroomverbruik van de sluimerstand voor het standaard katoenprogramma bij volledige lading (Pl) 0,42 W Duur van de sluimertijd (Tl) 10 min Het ‘ ’ gebruikt bij een volle en gedeeltelijke lading is het standaard droogprogramma naarwaar de informatie op het label en de fiche verwijst, dat dit programma geschikt is voor het drogen van normaal natte kantoenen was en dat het het meest efficiënte programma op vlak van energieverbruik voor katoen. De gewogen programmaduur (Tt) van het ‘standaard katoenprogramma bij volle of gedeeltelijke lading’ 177 min De programmatijd van het 'standaard katoenprogramma bij volledige lading' (T dry) 239 min De programmaduur van het “standaard katoenprogramma bij gedeeltelijke lading (Tdry1/2) 130 min condensatie-efficiëntieklasse „X” op een schaal van G (minst efficiënt) tot A (meest efficiënt)

Gemiddelde condensatie-efficiëntie Cdry van het standaard katoenprogramma bij volle lading 91 % Gemiddelde condensatie-efficiëntie C dry1/2 van het standaard katoenprogramma bij gedeeltelijke lading 91 % De gewogen condensatie-efficiëntie (Ct) voor het 'standaard katoenprogramma bij volledige en gedeeltelijke lading' 91 % Het geluidsniveau 62 dB(A) VrijstaandMemoMemoMemoMemowww.lg.com

• Druk op de knop Inschakelen om de functie Startuitstel te annuleren. Sélecteur de programme

Régler les heures de retard en appuyant sur le bouton Meer tijd, Minder tijd.
