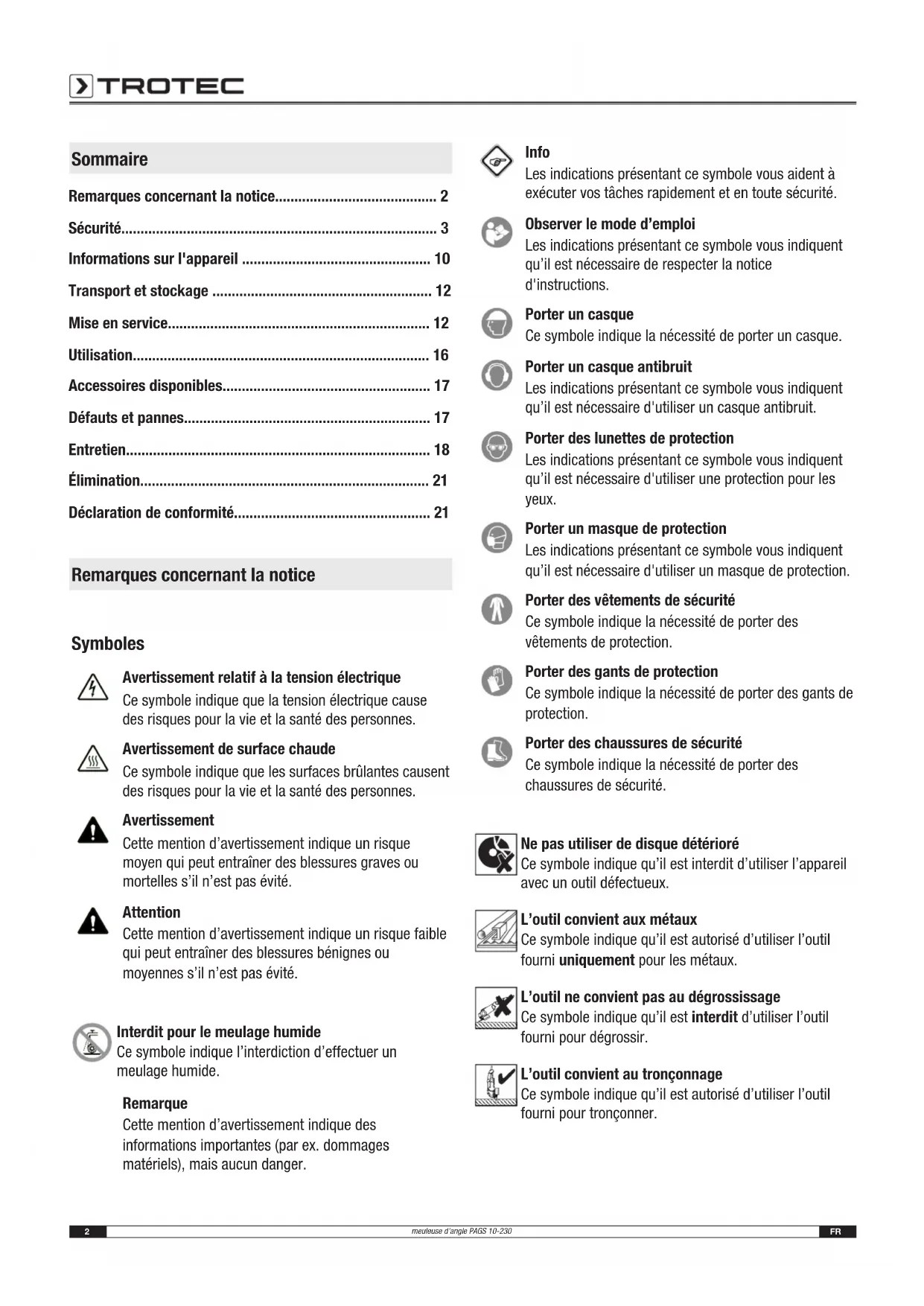

MODE D'EMPLOI PAGS 10230 TROTEC

Remarques concernant la notice 2

Sécurité 3

Informations sur I'appareil 10

Transport et stockage 12

Mise en service. 12

Utilisation. 16

Défauts et pannes 17

Entretien. 18

Élimination 21

Déclaration de conformité 21

Remarques concernant la notice

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement de surface chaude

Ce symbole indique que les surfaces brûlantes causent des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Interdit pour le meulage humide

Ce symbole indique l'interdiction d'effectuer un meulage humide.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter la notice d'instructions.

Porter un casque

Ce symbole indique la nécessite de porter un casque.

Porter un casque antibruit

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un casque antibruit.

Porter des lunettes de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser une protection pour les yeux.

Porter un masque de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un masque de protection.

Porter des vêtements de sécurité

Ce symbole indique la nécessite de porter des vêtements de protection.

Porter des gants de protection

Ce symbole indique la nécessite de porter des gants de protection.

Porter des chaussures de sécurité

Ce symbole indique la nécessite de porter des chaussures de sécurité.

Ne pas utiliser de disque déterioré

Ce symbole indique qu'il est interdit d'utiliser l'appareil avec un outil defectueux.

L'outil convient aux metaux

Ce symbole indique qu'il est autorisé d'utiliser l'outil fourni uniquement pour les métaux.

L'outil ne convient pas au dégrossissage

Ce symbole indique qu'il est interdit d'utiliser l'outil fourni pour degrossir.

L'outil convient au tronconnage

Ce symbole indique qu'il est autorisé d'utiliser l'outil fourni pour tronconner.

Voussupporteztelechargerla derniere versionde la notice d'instructionsetla déclarationdeconformitéUE surle lien suivant:

PAGS 10-230
https://hub.trotec.com/?id=40266

Sécurité

Consignes generales de sécurité pour les outils électriques

Avertissement

Lisez toutes les mises en garde de sécurité, instructions, illustrations et caractéristiques techniques fournies avec cet outil electroportatif.

Le non-respect des instructions suivantes risque de causer une électrocution, de provoquer un incendie ou de donner lieu à des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Le terme outil électrique utilisé dans les consignes de sécurité se rapporte aux outils électriques utilisés sur secteur (avec un cable électrique) et aux outils électriques sans fil (sans cable électrique).

Avertissements de sécurité généraux pour les outils -Securite de la zone de travail

Veillez a ce que la zone de travail soit propre et bien éclairée. Le désordre et une luminosité insuffisante sont propices aux accidents.
- Ne faites pas fonctionner les outils électriques en atmophère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produits des étincelles qui peuvent enflammer les poussières ou les fumées.
- Maintenez les enfants et les personnes représentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Avertissements de sécurité généraux pour les outils électriques - Sécurité électrique

• La fiche de l'outil électrique doit être adaptée à la prise. Ne modifies jamais la fiche de chaque façon que ce soit. N'utilise pas de fiche adaptateur avec des outils reliés à la terre. Des fiches non modifiées et des prises adaptées réduisent le risque de choc électrique.

• Evitez tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cusinières et les réfrigerateurs. Il existe un risque accru de chic electrique si votre corps est relié à la terre.

• N'exposez pas les outils à la pluie ou à l'humidité. La déténération d'eau à l'intérieur d'un outil électrique accentue le risque d'électrocution.
• N'utilisez jamais le cordon d'alimentation pour porter, accrocher ou débrancher l'outil. Maintenez le cordon d'alimentation à l'écart de la chaleur, de l'huile, d'arêtes vives ou de pieces mobiles. Des cordons d'alimentation endommages ou emmêlés augmentent le risque d'électrocution.
• Dans le cadre d'une utilisation de l'outil en extérieur, utilisez uniquement des rallonges adaptées à l'utilisation extérieure. L'utilisation d'une rallonge adaptée à l'utilisation extérieure réduit le risque de choc électrique.
• Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas etre evitee,utilizez un disjoncteur differentiel.L'utilisation d'un disjoncteur differentiel reduit le risque de chic electrique.

Avertissements de sécurité généraux pour les outils électriques - Sécurité des personnes

• Restez vigilant, regardez ce que vous étés en train de faire et faites preuve de bon sens lors de l'utilisation de l'outil. N'utilise pas d'outils électriques lorsque vous étés fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention au cours de l'utilisation d'un outil électrique peut entrainer des blessures graves.

Utilisez un équipement de protection individuelle et portez toujours des lunettes de protection. Les équipements de protection individuelle, tels que les masques antipoussières, les chaussures de sécurité antidérapantes, les casques ou les protections acquistiques, en fonction du type d'utilité, réduisent le risque de blessures.

individuelle et portez toujours des lunettes de protection. Les équipements de protection individuelle, tels que les masques antipoussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques, en fonction du type d'outil utilisé, réduisent le risque de blessures.

• Évitez toute mise en marche intempestive. Assurez-vous que l'outil est arrêté avant de le brancher sur le secteur ou de raccorder la batterie, de le prendre en main ou de le transporter. Porter les outils avec le doigt sur l'interrupteur ou brancher un outil électrique alors qu'il est en marche est une source d'accidents.

• Retirez toute clé de réglage avant demettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut entrainer des blessures.

• Veillez à ne pas vous tener de façon anormale. Adoptez une position stable et gardez toujours l'équilibre. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.

• Habillez-vous de manière adaptée. Ne portez pas de vêtements amples ou de bijoux. Gardez cheveux et vêtements à distance des pieces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se prendre dans des éléments en mouvement.
• S'il est possible de monter des dispositifs d'aspiration et de récapération des poussières, assurez-vous qu'ils sont bien raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration des poussières peut réduire les risques dus aux poussières.
• Ne vous croyez pas faussement en sécurité et n'ignorez pas les consignes de sécurité concernant les outils ELECTriques sous prétexte que vous maïrisez l'appareil. Toute néligence peut entrainer de graves blessures en une fraction de seconde.

Avertissements de sécurité généraux pour les outils électriques - Utilisation et entretien de l'outil

• Faites attention à ne pas surcharger l'outil. Utilisez l'outil prévu pour l'application concernée. L'outil adapte vous permettra de很好地 réaliser le travail et de manière plus sure, conformément à la puissance pour laquelle il a été construit.
• N'utilise pas d'outils electriques dont l'interrupteur est défectueux. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et doit être réparé.
• Débranche la fiche de la prise de courant et/ou retirez la batterie amovable avant d'effectuer des réglages, de changer d'outils de travail ou de ranger l'appareil. Ces mesures de sécurité réduisent le risque de mise en marche accidentelle de l'outil.
• Conservez les outils non utilisés hors de portée des enfants. Ne permette pas aux personnes qui ne sont pas familiarisées avec l'outil électrique ou qui n'ont pas lu ces consignes de l'utiliser. Les outils ELECTriques sont dangereux s'ils sont utilisés par des novices.

• Entretenez bien les outils electriques et les outils insérables. Vérifiez qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pieces cassées ou toute autre irregularité pouvant affecter le fonctionnement de l'outil. En cas de dommages, faites réparer l'outil electrique avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.

• Affütez et nettoyez les outils permettant de couper. Les outils de coupe dotés de pieces coupantes tranchantes correctement entretenues sont moins susceptibles de bloquer et sont plus facies à contrôle.

• Utilisez l'outil électrique, les outils insérables, etc. conformément à ces instructions. Tenez compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.
• Maintenez les poignées et les surfaces de préhension séches, propres et exemples d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil en toute sécurité en cas de situation imprévue.

Avertissements de sécurité généraux pour les outils electriques - Maintenance et entretien

• Ne faites réparer l'outil que par un spécialiste qualifié et seulement avec des pieces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.

Avertissements de sécurité communs pour les opérations de meulage, de ponçage, de brossage métallique ou de tronçonnage par meule abrasive

• Cet outil électrique est destiné à fonctionner comme meuleuse, ponceuse, Brosse metallique ou outil à tronconner. Lire toutes les mises en garde de sécurité, les instructions, les illustrations et les specifications fournies avec cet outil électrique. Le fait de ne pas suivre toutes les instructions données ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure grave.
• Les opérations de lustrage ne sont pas recommandées avec cet outil électrique. Les opérations pour lesquelles l'outil électrique n'a pas eté concu peuvent provoquer un danger et causer un accident corporel.
• Ne pas utiliser d'accessoires non concus spécifique et recommends par le fabricant d'outils. Le simple fait que l'accessoire puisse être fixé à votre outil électrique ne garantit pas un fonctionnement en toute sécurité.

• La vitesse assignée de l'accessoire doit être au moins égale à la vitesse maximale indiquée sur l'outil electrique. Les accessoires fonctionnant plus vite que leur vitesse assignée peuvent se rompre et voter en éclat.
  Le diamètre extérieur et l'épaissur de votre accessoire doivent se situer dans le cadre des caractéristiques de capacité de votre outil électrique. Les accessoires dimensionnés de façon incorrecte ne peuvent pas etre protégés ou commandes de maniere appropriée.

• Le montage fileté d'accessoires doit être adapté au filet de l'arbre de la meuleuse. Pour les accessoires montés avec des flasques, l'alésage central de l'accessoire doit s'adapter correctement au diamètre du flasque. Les accessoires qui ne correspondent pas aux éléments de montage de l'outil électrique seront en déséquilibre, vibreront de manière excessive et pourront provoquer une perte de contrôle.

• Ne pas utiliser d'accessoire endommagé. Avant chaque utilisation examiner les accessoires comme les meules abrasives pour détecter la présence eventuelle de copeaux et fissures, les patins d'appui pour détecter des traces eventuelles de fissures, de déchirure ou d'usure excessive, ainsi que les brosses metalliques pour détecter des fils desserrés ou fissures. Si l'outil électrique ou l'accessoire a subi une chute, examiner les dommages eventuels ou installer un accessoire non endommagé. Àpres examen et installation d'un accessoire, placez-vous ainsi que les personnes représentes à distance du plan de l'accessoire rotatif et faire marcher l'outil électrique à vitesse maximale à vide pendant 1 min. Les accessoires endommages seront normalement détruits pendant cette période d'essay.
• Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables d'arrêter les petits fragments abrasifs ou des pieces à usiner. La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le respirateur doit être capable de filtrer les particules produites par vos travaux. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.
• Maintenir les personnes représentes à une distance de sécurité par rapport à la zone de travail. Toutte personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de piece à usiner ou d'un accessoire cassé peuvent être projétés et provoquer des blessures en dehors de la zone immédiate d'opération.

• Tenir l'outil uniquement par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l'accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre cable. Le contact de l'accessoire coupant avec un fil « sous tension » peutmettre « sous tension »les parties metalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.

• Placer le cable éloigné de l'accessoire de rotation. Si vous perdez le contrôle, le cable peut être coupé ou subir un accroc et votre main ou votre bras peut être tiré dans l'accessoire de rotation.

• Ne jamais reposer l'outil électrique avant que l'accessoire n'ait atteint un arrêt complet. L'accessoire de rotation peut agripper la surface et arracher l'outil électrique hors de votre contrôle.
• Ne pas faire fonctionner l'outil électrique en le portant sur le cote. Un contact accidentel avec l'accessoire de rotation pourrait accrocher vos vêtements et attirer l'accessoire sur vous.
• Nettoyer régulierement les orifices d'airation de l'outil électrique. Le ventilateur du moteur attirera la poussière à l'intérieur du boîtier et une accumulation excessive de poudre de métal peut provoquer des dangers électriques.
• Ne pas faire fonctionner l'outil électrique à proximé de matériaux inflammables. Des étincelles pouraient enflammer ces matériaux.
• Ne pas utiliser d'accessoires qui nécessit des réfrigerants fluides. L'utilisation d'eau ou d'autres réfrigerants fluides peut aboutir à une electromoculation ou un choc électrique.

Rebonds et mises en garde correspondantes

Le retour représenté la réaction soudaine provoquée par un outil en rotation accroché ou bloqué comme un disque abrasif, un plateau de meulage, unerosse métallique,etc.L'accrochage ou le blocage provoque un arrêt abrupt de l'outil en rotation. Cela provoque une accelération incontrolée de I'outil electrique dans le sens contraire de rotation de I'outil à I'endroit du blocage.

Par exemple, si une meule abrasive est accrochée ou pincée par la piece à usiner, le bord de la meule qui entre dans le point de pincement peut creuser la surface du matériel, provoquant des sauts ou l'expulsion de la meule. La meule peut sauter en direction de l'opérateur ou encore en s'en éloignant, selon le sens du mouvement de la meule au point de pincement. Les meules abrasives peuvent également se rompre dans ces conditions.

Un retard est la conséquence d'une utilisation incorrecte ou non conforme de l'outil électrique. Cela peut être évité par les mesures de prudence ajustées décrites ci-dessous.

• Maintenir fermement l'outil electrique et placer votre corps et vos bras pour vous permettre de résister aux forces de rebond. Toujours utiliser une poignée auxiliaire, le cas échéant, pour une maitrise maximale du rebond ou de la réaction de couple au cours du démarrage. L'opérateur peut maïtriser les couples de réaction ou les forces de rebond, si les précautions qui s'imposent sont prises.
• Ne jamais placer votre main à proximé de l'accessoire en rotation. L'accessoire peut effectuer un rebond sur votre main.
• Ne pas vous placer dans la zone où l'outil électrique se déplacera en cas de rebond. Le rebond pousse l'outil dans le sens opposé au mouvement de la meule au point d'accrochage.
• Apporter un soin particulier lors de travaux dans les coins, les arêtes vives etc. Éviter les rebondissements et les accrochages de l'accessoire. L'outil en rotation a tendance à se coincer dans les coins, les arêtes vives, ou s'il repondit. Cela cause une perte de contrôle ou un return.
• Ne pas utiliser de chaine coupante ni de lame de scie dentée. De tels outils provoquent des rebonds fréquents et des pertes de contrôle.

Mises en garde de sécurité spécifiques aux opérations de meulage et de tronçonnage abrasif

Utiliser uniquement des types de meules recommends pour vous outil electrique et le protecteur spécifique conqu pour la meule可以选择. Les meules pour lesquelles l'outil electrique n'a pas ete concu ne peuvent pas etre protegees de façon satisfaisante et sont dangereuses.
- La surface de meulage des meules à moyeu déported doit être montée sous le plan de la lèvre du protecteur. Une meule montée de manière incorrecte qui dépasse du plan de la lèvre du protecteur ne peut pas être protégée de manière appropriée.

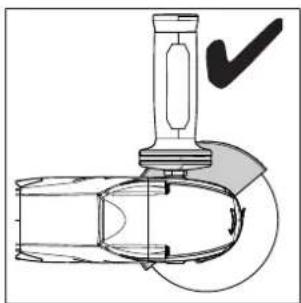

Le protecteur doit être solidement fixé à l'outil électrique et place en vue d'une sécurité maximale, de sorte que l'opérateur soit exposé le moins possible à la meule. Le protecteur permet de protégger l'opérateur des fragments de meule cassée et d'un contact accidentel avec la meule.
- Les meules doivent être utilisées uniquement pour les applications recommandées. Par exemple: ne pas meuler avec le côte de la meule à tronconner. Les meules à tronconner abrasives sont destinées au meulage périphérique, l'application de forces laterales à ces meules peut les briser en éclats.

• Toujours utiliser des flasques de meule non endommages qui sont de taille et de forme correctes pour la meule que vous avez可以选择. Des flasques de meule appropriés supportent la meule réduisant ainsi la possibilité de rupture de la meule. Les flasques pour les meules à tronçonne peuvent être différents des autres flasques de meule.
• Ne pas utiliser de meules usées d'outils électriques plus grands. La meule destinée à un outil électrique plus grand n'est pas appropriée pour la vitesse plus élevé d'un outil plus petit et elle peut éclater.

Mises en garde de sécurité additionnelles spécifiques aux opérations de tronçonnage abrasif

• Ne pas « coincer » la meule à tronconner ou ne pas appliquer une pression excessive. Ne pas tenter d'executer une profondeur de coupe excessive. Une contrainte excessive de la meule augmente la charge et la probabilité de torsion ou de blocage de la meule dans la coupe et la possibilité de rebond ou de rupture de la meule.
• Ne pas vous placer dans l'alignement de la meule en rotation ni derrière celle-ci. Lorsque la meule, au point de fonctionnement, s'éloigne de votre corps, le rebond eventuel peut propulser la meule en rotation et l'outil électrique directement sur vous.
  Lorsque la meule se bloque ou lorsque la coupe est interrompue pour une raison quelconque,mettre l'outil electrique hors tension et tener I'outil electrique immobile jusqu'a ce que la meule soit a I'arrêt complet. Ne jamais tenter d'enlever la meule a tronconner de la coupe tandis que la meule est en mouvement sinon le rebond peut se produit. Rechercher et prendre des mesures correctives afin d'empecher que la meule ne se gripe.
• Ne pas redémarrer le découpage dans l'ouvrage. Laisser la meule atteindre sa pleine vitesse et la replacer avec précaution dans la coupe. La meule peut se coincer, se rapprocher ou provoquer un rebond si l'outil est redémarré lorsqu'elle se trouve dans l'ouvrage.

• Prévoir un support de panneaux ou de toute piece à usiner surdimensionnée pour réduire le risque de pincement et de rebond de la meule. Les grandes pieces à usiner ont tendance à flechir sous leur propre poids. Les supports doivent être placés sous la piece à usiner pres de la ligne de coupe et pres du bord de la piece des deux côtes de la meule.

• Soyez particulièrement prudent lorsque vous faites une « coupe en retrait » dans des parois existantes ou dans d'autres zones sans visibilité. La meule saillante peut couper des tuyaux de gaz ou d'eau, des cablages électriques ou des objets, ce qui peut entraîner des rebonds.

Mises en garde de sécurité spécifiques aux opérations de brossage métallique

Garder à l'esprit que des brins métalliques sont rejetés par la Brosse même au cours d'une opération ordinaire. Ne pas soumettre à une trop grande contrainte les fils métalliques en appliquant une charge excessive à la Brosse. Les brins métalliques peuvent aisément pénétrer dans des vêtements légers et/ou la peau.
- Si l'utilisation d'un protecteur est recommandée pour le brossage métallique, ne permettre aucune gène du touret ou de la Brosse métallique au protecteur. Le touret ou la Brosse métallique peut se dilater en diamètre en raison de la charge de travail et des forces centrifuges.

Avertissements de sécurité spécifiques aux meuleuses d'angle

• Utilisez un détecteur adapté pour repérer les conduites d'alimentation non apparentes ou consultez le distributeur d'électricité local. Le contact avec une conduite électrique peut provoquer un incendie ou une électrocution. La dépréciation d'une conduite de gaz peut provoquer une Explosion. Le perçage d'une conduite d'eau peut provoquer des dégats matériels ou cause une électrocution.

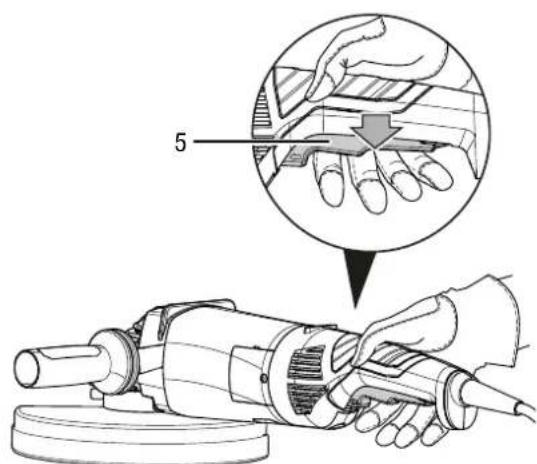

• Débloquez l'interrupteur marche/arrêt et placez-le en position « Arrêt » lorsque l'alimentation électrique est interrompue, par exemple en cas de panne de courant ou si la prise est débranchée. Tout redémarrage incontrolé est ainsi rendu impossible.
• Ne touche pas les disques avant qu'il n'aient complètement refroidi. Les disques deviennent brûlants pendant les travaux.
• Sécurisez la piece à usiner. Il est plus prudent de maintainir une piece au moyen d'un dispositif de fixation ou d'un etau qu'avac la main.

Utilisation conforme

Employez la PAGS 10-230 uniquement pour :

• le tronçonnage, le meulage et le brossage à sec des métaux et de la pierre
• la découpe des carreaux et des blocs de béton Dans le cas du tronçonnage de la pierre, il est important d'assurer une aspiration suffisante des poussières.

Nous recommendons d'utiliser l'outil électroportatif avec les accessoires d'origine de Trotec.

Utilisations non conformes prévisibles

• Cet outil électrique ne convient pas au polissage.
• Ne pas utiliser d'accessoires qui nécessit des réfrigerants fluides.
• N'utilisez pas cette outil électroportatif pour travailler dans le bois.

Toute utilisefaction autre que celle qui est decrite au chapitre

« Utilisation conforme » est considérée comme une utilisation non conforme raisonnablement prévisible.

Qualification du personnel

Toute personne utilisant le presente appareil doit :

• avoir lu et compris la notice d'instructions, et notamment le chapitre Normes de sécurité.

Équipement personnel de protection

Portez un casque.

Vous protégéz ainsi votre tete des éclats qui peuvent se détacher, tomber ou être projétés en risquant de provoquer des blessures.

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Portez des lunettes de protection.

Vous protégéz ainsi vos yeux des éclats qui peuvent se détacher, tomber ou être projétés en risquant de provoquer des blessures.

Portez un masque de protection.

Vousevitezainsiderespirerlespoussieresnocives qui risquendetreproduiteau coursdes travaux.

Portez des gants de protection.

Vous protegez ainsi vos mains contre les brulures, I'ecrasement et les ecorchures.

Portez des vêtements de protection moulants.

Ainsi, vous vous protégéz contre le risque de vêtements pris dans unepiece en rotation.

Portez des chaussures de sécurité.

Vous protégéz ainsi vos pieds des éclats qui peuvent se detacher, tomber ou être projétés en risquant de provoquer des blessures.

Risques résiduels

Avertissement relat à la tension électrique

Electrocution provoquee par une isolation insuffisante.
Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.
N'utilisez plus l'appareil si vous détectez des endommagements.
N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.
Ne touche jamais la fiche secteur avec des mains humides ou mouillées.
Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement relat à la tension électriche

Risque d'electrocution provoquee par la pénétration de liquide dans le boîtier!
Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

Avertissement de surface chaude

L'outil inséré peut rester brûlant après l'utilisation. Il existe un risque de brûlure au contact de l'outil.
Ne touche pas l'outil inséré à mains nues.
Portez des gants de protection.

Avertissement

Poussière toxique!
Les poussières nocives ou toxiques générées lors des travaux représentant un danger pour la santé de l'opérateur ou des personnes se trouvant à proximité. Portez des lunettes de protection et un masque antipoussière.

Avertissement

Ne travailliez pas sur un matériel contenant de l'amiente. L'amiente est considéré comme cancérigène.

Avertissement

Assurez-vous de ne toucher aucune ligne electrique et aucune conduite de gaz ou d'eau lorsque vous travailliez avec un outil electrique.
Éventuellesment, contrôle les murs avec un détecteur de conduites avant de percher ou d'ouvrir une paroi.

Avertissement

Risque de blessures provoquées par des pieces projétées dans l'air ou par des embouts d'outils rompus.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapte aux enfants.

Avertissement

Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.

Avertissement

Le porte-outil doit être bien bloqué avant la mise en marche de l'appareil, un outil inséré mal fixé risque d'être ejecté d'une manière incontrélée lors du démarrage de l'appareil.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuee de manière erronee.

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Comportement en cas d'urgence / fonction arrêt d'urgence

Arrêt d'urgence:

En débranchant la fiche secteur de la prise, vous stoppez immédiatement le fonctionnement de l'appareil. Afin de protégger l'appareil contre tout redémarrage involontaire, laissez la fiche secteur débranchée.

Comportement en cas d'urgence:

1. Arrêtez l'appareil.
2. En cas d'urgence, coupez immidiatement l'alimentation électrique de l'appareil : débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
3. Ne rebranchez jamais un apparéil endommagé.

Informations sur l'appareil

Description de l'appareil

La PAGS 10-230 permet de découvert, poncer et brosser le métal et les matériaux pierreux sans avoir besoin d'utiliser d'eau et de couper les carreaux et les blocs de béton.

L'appareil est équipé d'un moteur de 2000 watts qui délivre un régime nominal constant de 6500 min ^-1 .

Le démarrage en douceur à limitation du courant de démarrage protège l'appareil contre une trop forté accelération à la mise en marche.

L'interrupteur marche/arrêt est pourvu d'un blocage de mise en marche.

Le positionnement rapide du capot de protection s'effectue sans outil.

Le blocage de broche permet de changer très facilement le disque.

La position du carter peut être modifiée sur 180^ par l'intermédiaire de la poignée pivotante à 3 positions.

La poignée supplémentaire peut être montée dans 3 positions différentes et garantit un fonctionnement tout comport sans vibrations.

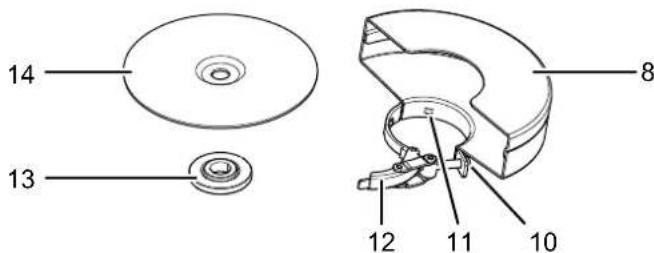

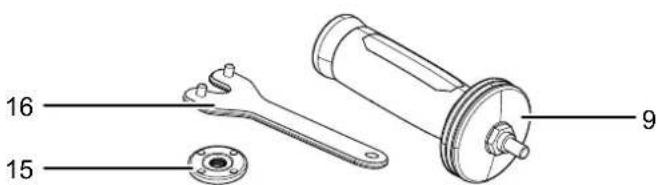

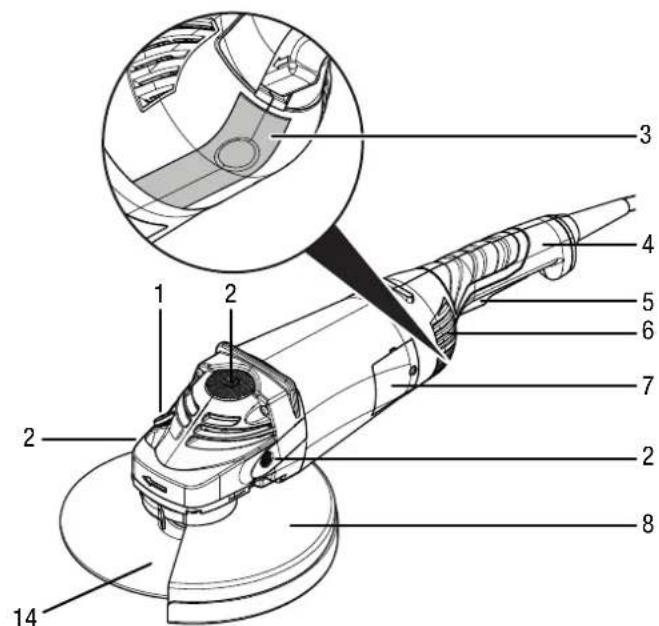

RepresentatiedeI'appareil

N°	Désignation
1	Blocage de broche
2	Filetage (3 x) pour poignée supplémentaire
3	Touche de déverrouillage

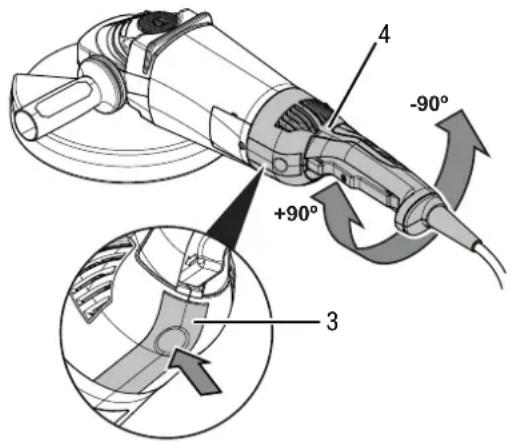

4	Poignée pivotante
5	Interrupteur marche/arrêt avec blocage de mise en marche
6	Fentes d'aération

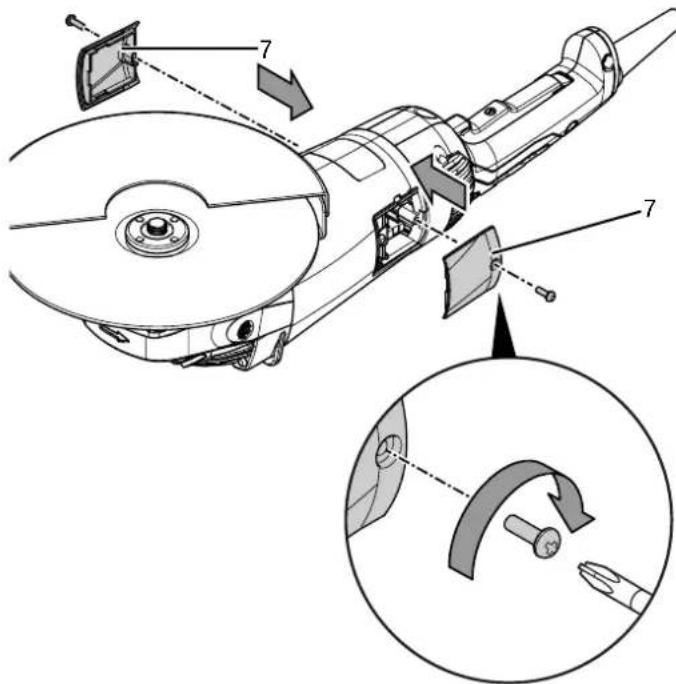

7	Couvercle des balais de charbon
8	Capot de protection
9	Poignée supplémentaire
10	Vis de réglage
11	Ergot de codage
12	Levier de serrage
13	Bride support
14	Disque
15	Écroude serrage
16	Clé à ergots

Furniture

• 1 meuleuse d'angle
• 1 disque pour métal, diamètre : 230 mm
  1 capot de protection
  1 poignée supplémentaire
  1 clé de serrage
  1 ecrou de serrage
• 1 mallette de transport
• 1 mode d'emploi

\section*{Caracteristiques techniques}

Paramètre Valeur
Modèle PAGS 10-230
Raccordement secteur 1/N/PE ~ 230 V/50 Hz
Puisance absorbée 2 kW
Régime nominal 6 500 min	-1
Filetage de la broche M14
Diamètre de disque maximum 230 mm
Longueur de cable 4 m
Classe de protection	II / ☐
Poids 6 kg
Disque (fourni)
Vitesse de rotation à vide du disque 6 600 min	-1
Vitesse du disque 80 m/s
Diamètre alésage 22,23 mm
Épaisseur du disque 3 mm
Informations relatives aux vibrations selon EN 60745
Valeur d'émission vibratoire poignée principale ah	7,4 m/s2
Valeur d'émission vibratoire poignée supplémentaire ah	14,1 m/s2
Incertitude K poignée principale / supplémentaire 1,5	m/s2
Niveau sonores selon EN 60745
Niveau de pression sonore LpA	91 dB(A)
Puisance sonore LWA	102 dB(A)
Incertitude K 3 dB

Indications relatives aux informations sur le niveau sonore et les vibrations :

• Le niveau de vibrations indiquedans cette notice a etemesuré selon un procedede mesure normedans EN 60745 et peutetreutilised pour comparer les appareils. Il est possible d'utiliser également la valeur d'émission de vibrations indiquée pour une évaluation préliminaire de l'exposition.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuee de manière erronee.

• Le niveau de vibrations change selon l'utilisation de l'outil électric et peut donc différer dans certains cas des valeurs individues dans cette notice. L'exposition aux vibrations pourrait être sous-estimée lorsque l'objet électric est utilisé régulièrement de cette manière. Pour une estimation précise de l'exposition aux vibrations pendant une certaine période de travail, il faut aussi prendre en compte les périodes où l'appareil est étant et les périodes où il fonctionne mais n'est pas effectivement utilisé. Cela peut réduire sensiblement l'exposition aux vibrations pendant la durée totale de travail.

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Utilisez une mallette adaptée au transport de l'appareil afin de le protégger contre les influences extérieures.

Veuillez observer les consignes suivantes avant chaque transport :

• Arrêtez l'appareil.
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
  Laissez refroidir l'appareil.
  Retirez l'outil du porte-outil.

Stockage

Veuillez respecter les consignes suivantes avant chaque entreprises :

• Arrêtez l'appareil.
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Retirez l'outil du porte-oult.
• Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
• Rangez-le dans la mallette de transport de l'appareil fournie afin de le protégé.

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :

au sec et protégé du gel et de la chaleur
- à une température ambiente inférieure à 45^
- dans la mallette de transport dans un endroit protégé de la poussière et de l'exposition directe du soleil

Mise en service

Déballage de l'appareil

• Retirez la mallette de transport de l'emballage.

Avertissement relat à la tension électrique

Electrocution provoquee par une isolation insuffisante. Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous detectez des endommagements.

N'utilise pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

• Contrôlez l'intégrité du contenu de la mallette de transport et la présence eventuelle de déteriorations.

Avertissement

Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.

• Eliminez l'emballage conformément à la législation nationale en vigueur.

Montage de la poignée

Attention

Utilisez l'appareil uniquement avec la poignee supplémentaire fournie.

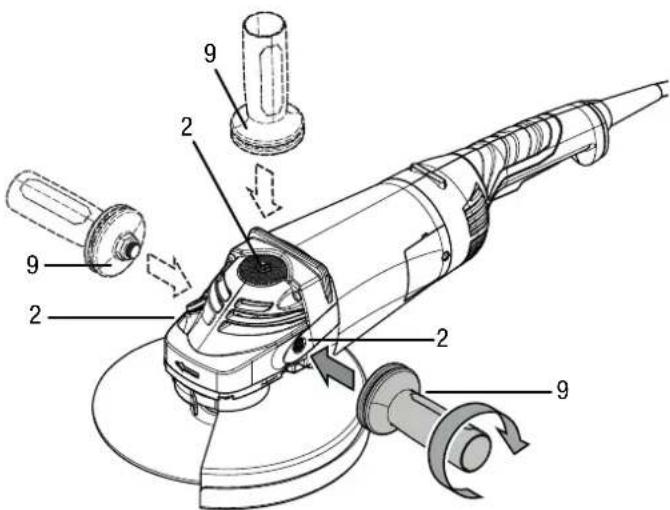

La poignée supplémentaire (9) doit être montée avant la mise en service.

À cette fin, procédez de la manière suivante :

1. Vissez la poignée supplémentaire (9) dans le sens des aiguilles d'une montre, au besoin à droite, à gauche ou au-dessus du boitier, dans le filetage (2).

1. Verifiez la bonne fixation de la poignee supplémentaire (9).
2. Pour le démontage, devissez la poignée supplémentaire (9) dans le sens contraire des aiguilles d'une montre.

Réglage du capot de protection

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Attention

Si vous constatiez des dommages sur le capot de protection, arrêtez d'utiliser l'appareil.

Le capot de protection est prémonté.

N'utilisez jamais la meuleuse d'angle sans capot de protection, afin de vous protégger des étincelles, des jets de particules éjectées et de tout contact involontaire avec la meule.

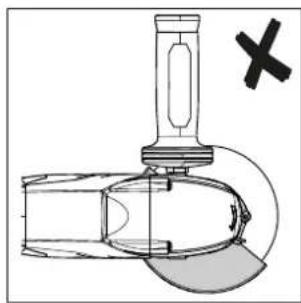

Le capot de protection doit être régle de manière à ce que les étincelles ne risquent pas de mettre le feu à des pieces inflammables même situées à proximité.

Le capot de protection doit être régle de manière à ce que les étincelles ou les particules projétées n'atteignent pas l'utilisateur.

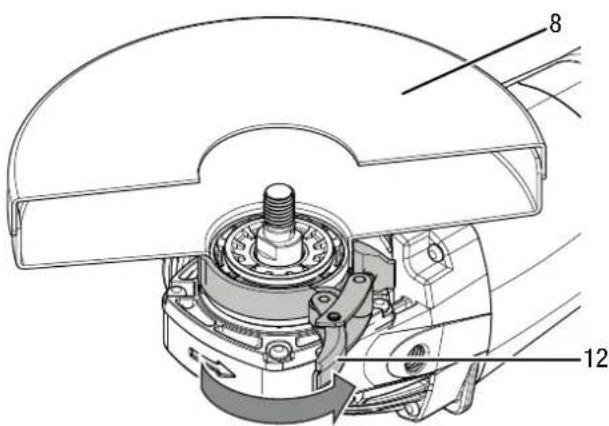

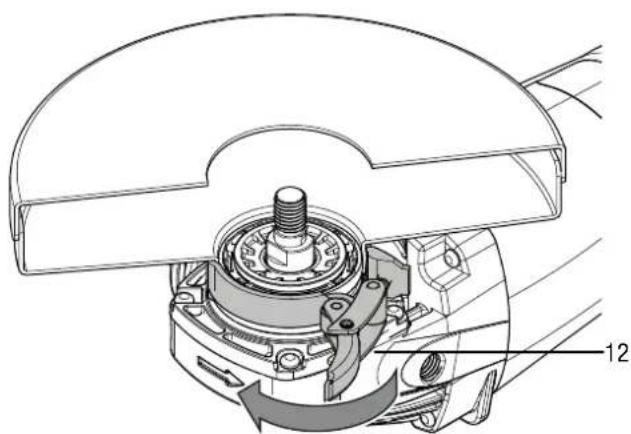

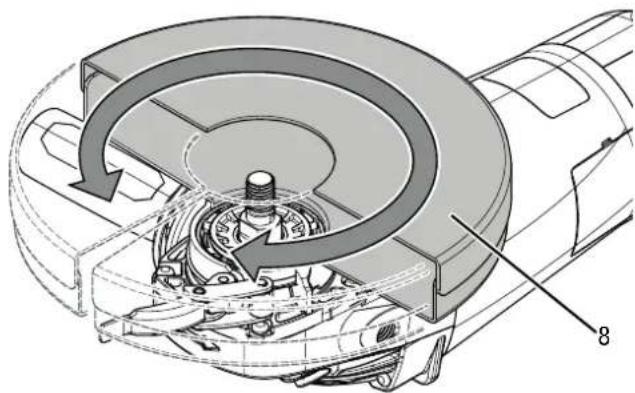

Pour régler le capot de protection (8), procédez de la manière suivante:

1. Ouvrez le levier de serrage (12).

1. Tournez le capot de protection (8) en position de travail. Veuillez à ce que le côte ouvert du capot de protection soit tourné vers la piece à usiner. Le côte fermé du capot de protection doit toujours être tourné vers l'utilisateur.

1. Refermez le levier de serrage (12).

1. Vérifiez que le capot de protection (8) est correctement bloqué. Le capot de protection ne doit plus pouvoir être tourné.

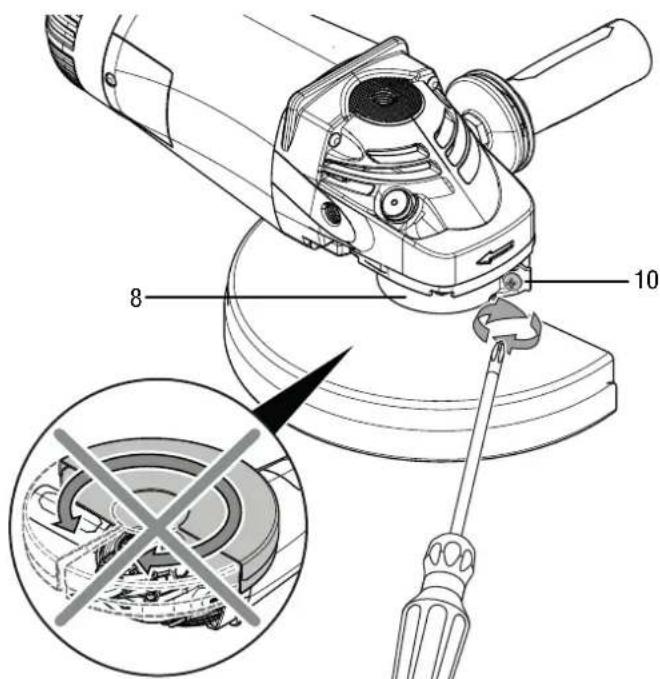

Vous pouvez augmenter la force de serrage du levier en tournant la vis de réglage (10).

Changement d'outil

Le disque pour métal est prémonté.

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement de surface chaude

L'outil inséré peut rester brûlant après l'utilisation. Il existe un risque de brûlure au contact de l'outil.

Ne touchez pas l'outil inséré à mains dues.

Portez des gants de protection.

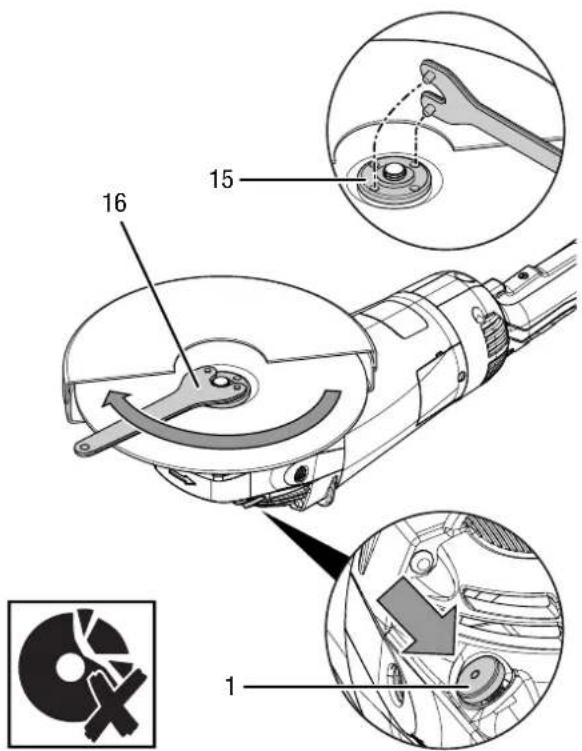

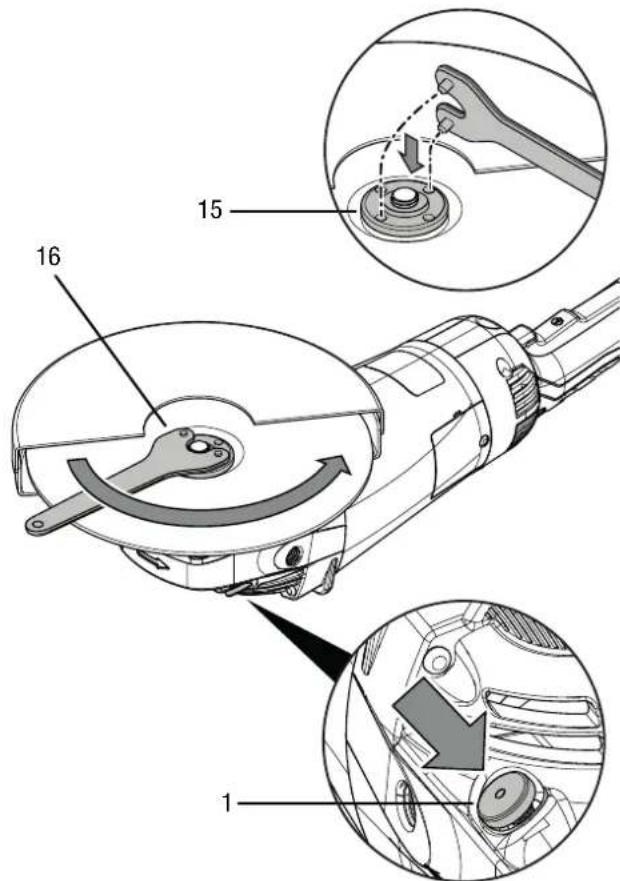

Pour changer de disque, procedede la maniere suivante:

La broche est à l'arrêt et le disque ne tourne plus.

1. Appuyez sur le blocage de broche (1) pour bloquer le mecanisme.

2. Tournez lentement l'écrou de serrage (15) jusqu'àu point de blocage, jusqu'à ce que le dispositif de fixation tienne en place. Maintenez pressé le blocage de broche (1).

3. Dévissez l'écrou de serrage (15) dans le sens contraire des aiguilles d'une montre au moyen de la clé de serrage (16). Relâchez ensuite le blocage de broche (1).

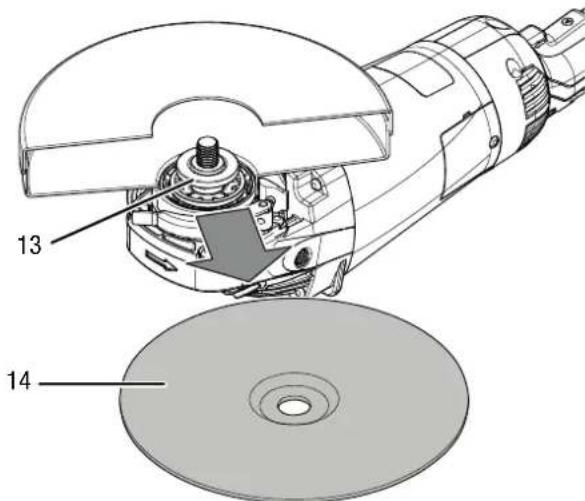

1. Extrayez le disque usé (14). Veillez à ce que la bride support (13) soit bien positionné dans les ouvertures prévues à cet effet.

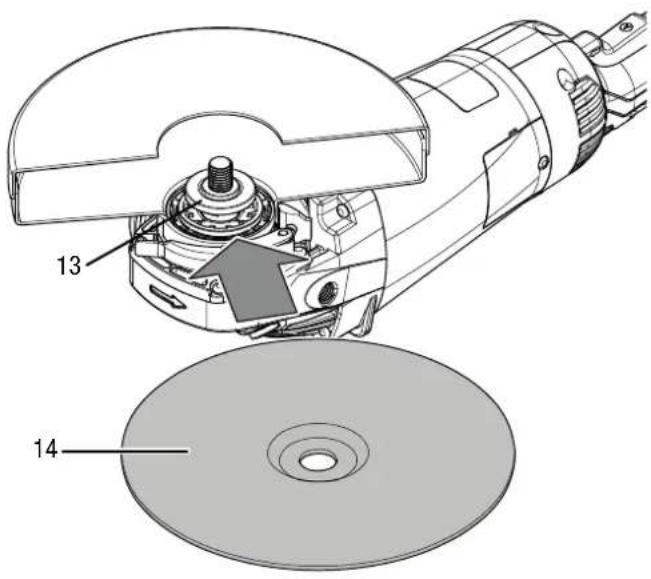

1. Placez le disque (14) sur la bride support (13).
   Le marquage doit être tourné vers l'appareil. Veillez à ce que le trou du disque n'ait aucun jeu par rapport à la bride support. N'utilise ni réducteur ni adaptateur.

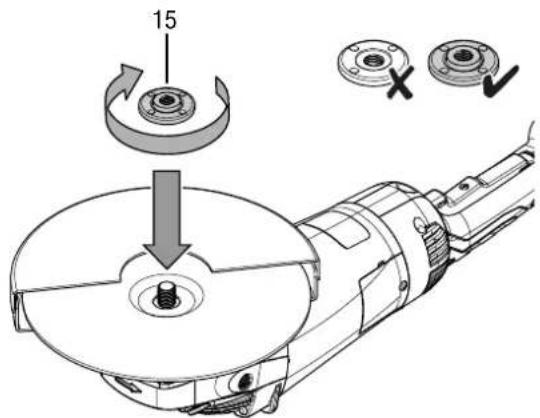

1. Revissez l'écrou de serrage (15).
   Le côte plat de l'écrou de serrage doit être tourné vers l'appareil.

1. Appuyez sur le blocage de broche (1) pour bloquer le mecanisme.

2. Tournez lentement l'écrou de serrage (15) jusqu'à point de blocage, jusqu'à ce que le dispositif de fixation tienne en place. Maintenez pressé le blocage de broche (1).

3. Revissez fermement l'écrou de serrage (15) au moyen de la clé à ergots (16). Relâchézas ensuite le blocage de broche (1).

Veillez à ce que le disque soit intact.

1. Verifiez que le disque (14) est correctement placé et bloqué.
2. Vérifiez que le disque tourne librement. Assurez-vous que le disque ne frotte ni sur le capot de protection ni sur aucune autre piece.
3. Àpres chaque changement de disque et avant chaque mise en service, faites un essai de fonctionnement d'environ 1 minute à vide afin de vérifier que le disque est bien en place.

Attention

Si le disque ne tourne pas de manière régulière, ne semble pas rond, vibre, oscille, produit des bruits inhabituels ou des étincelles, il doit être remplace immédiatement.

Il y a sinon un risque de blessures.

Branchement du cordon secteur

1. Raccordez la fiche secteur à une prise de courant protégée selon les règles de l'art.

Utilisation

Astuces et indications pour la manipulation de la meuleuse d'angle

Généralités :

• ÀpRES chaque changement de disque et avant chaque mise en service, faites un essai de fonctionnement d'environ 1 minute à vide afin de vérifier que le disque est bien en place.

• N'utilisez que les disques homologues pour l'appareil employé.

• Verifiez avant chaque mise en marche que vous utilisez l'outil correct adapte à l'utilisation prévue.

• Avant chaque utilisation, contrôle le bon positionnement de l'outil se trouvant dans le porte-outil. L'outil doit être fermement bloqué et inséré dans le support prévu du porte-outil.

• Verifiez que le disque puisse tournier librement. Assurez-vous que le disque ne frotte ni sur le capot de protection ni sur aucune autre piece.

• N'utilisez que des disques sur lesquels est imprimé un régime au moins aussi élevé que celui indiqué sur la plaque signalétique de l'appareil.

Fixez la piece a usiner, dans la mesure ou elle n'est pas fermement en place du fait de son propre poids.

• Ne chargez pas l'appareil au point de le faire s'arrête.

• ÀpRES une charge importante, laissez l'appareil tournier quelques minutes à vide afin de permettre à l'outil de refroidir.

• Ne touche pas le disque avant qu'il n'ait complètement refroidi.

• Les fentes d'aération doivent être libres afin que le moteur ne surchauffe pas.

Coupe :

• Utilisez uniquement un disque parfait et non endommage. Les disques déformés, émoussés ou représentant d'autres déteriorations peuvent se rompre.
• N'utilise jamais le disque pour le dégrossissage.
• Avancez lentement dans votre travail sans risquer que le disque ne se bloque.
• Ne freinez pas le disque encore en rotation par une pression laterale.
• Guidez toujours le disque dans la direction opposée à la rotation à travers la piece.

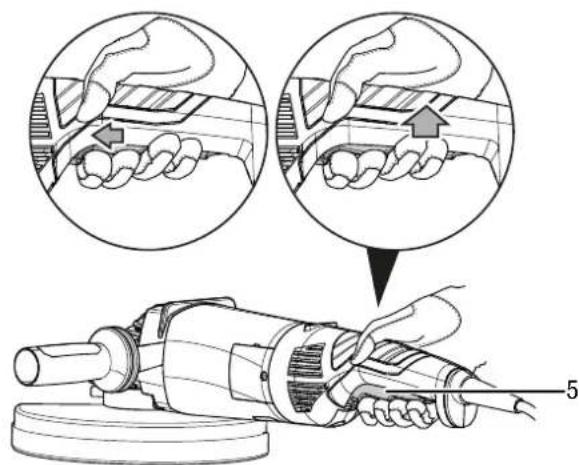

Mise en marche et arrêt de l'appareil

Portez toujours vous quatre équipement personnel de protection lorsque vous travailliez avec l'appareil.

1. Vérifiez que le disque monté est adapté aux travaux prévus.
2. Vérifiez que la piece est bien sécurisée ou que la surface de travail est préparée en conséquence.
3. Poussez l'interrupteur marche/arrêt (5) vers l'avant afin de relâcher le blocage de mise en marche.
4. Appuyez sur l'interrupteur marche / arrêt (5) et maintenez-le pressé pendant l'utilisation.

1. ÀpRES chaque changement de disque et avant chaque mise en service, faites un essai de fonctionnement d'environ 1 minute à vide afin de vérifier que le disque est bien en place.
2. ÀpRES la mise en marche, attendez que l'appareil ait atteint son régime maximal. Ce n'est qu'après que vous pouvez commercer à travailler.
3. Pour arrêter l'appareil, relâchéz l'interrupteur marche/ arrêt (5).

Attention

Le disque continue à tourner du fait de l'inertia après que l'appareil ait ete arrete. Risque de blessures!

Pivotement de la poignée

Voupeuz tourner la poignee (4) de 90^ vers la gauche ou vers la droite. En fonction des conditions de travail, ceci peut amener l'interrupteur marche/arrêt dans une position plus pratique ou plus agreable.

1. Appuyez sur la touche de déverrouillage (3) et faites pivoter la poignée (4) vers la gauche ou vers la droite.
2. Assurez-vous que la poignée (4) s'enclenche.

Mise hors service

Avertissement relat à la tension électrique

Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Si besoin est, laissez refroidir l'appareil.
• Retirez l'outil de l'appareil (voir au chapitre Mise en service).
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Accessoires disponibles

Avertissement

Utilisez uniquement les accessoires et les apparciels auxiliaires mentionnés dans la notice d'instructions. L'utilisation d'autres outils et d'autres accessoires que ceux recommendés dans la notice d'instructions peut entrainer un risque de blessure.

Désignation Numéro d'article
Disque diamant Ø 230 mm 6.225.001.221
Disque pour métal Ø 230 mm 6.225.001.211

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

Toutes les tâches de dépannage nécessitant l'ouverture du boîtier sont à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.

La seule exception réside dans le remplacement des balais carbone (voir chapitre « Remplacement des balais carbone »

Une légère fumée ou une odeur apparait lors de la première utilisation :

• Il ne s'agit ni d'un dernier ni d'une panne. Ce phénomène disparaitrapidement après un certain temps de fonctionnement.

L'appareil ne se met pas en marche :

• Verifiez le raccordement au secteur.
• Vérifiez le bon état du cordon et de la fiche secteur. Si vous constaze que l'appareil est endommagé, n'essayez pas de le remettre en marche.

Si le cordon secteur de cet apparéil est endommagé, il doit être remplace par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque.

• Vérifiez le fusible ou le disjoncteur secteur.

Info

Attendez au moins 10 minutes avant de remetre l'appareil en marche.

Le disque oscille :

• Verifiez que vous avez bien monté un disque adapté à cet apparéil.
• Veillez à ce que la bride support (13) soit bien positionné dans les ouvertures prévues à cet effet.
• Assurez-vous que le disque (14) repose sans jeu et à fleur sur la bride support (13).
  Assurez-vous que I'ecrou de serrage (15) est bien positionné face plane contre le disque (14).

Le capot de protection tremble :

• Verifiez que les ergots de codage (11) sont bien bloqués dans les encoches prévues à cet effet.
• Veillez à ce que le levier de serrage (12) soit complètement serré et rabattu.
• Au besoin, resserrez la vis de réglage (10).

Le disque ne tourne pas, bien que le moteur fonctionne :

• Verifiez que l'écrou de serrage (15) est bien serré, voir chapitre « Changement de l'outil »
  Assurez-vous qu'aucun reste de piece ne bloque l'entrainment. Au besoin, extrayez ce qui bloque.

Veillez à ce que le disque ne se bloque pas dans la piece à usiner.

Le moteur ralentit :

• Verifiez que la pièce à usiner n'entraîne pas une surcharge de l'appareil.
• Réduisez la pression sur la piece à usiner.
• Verifiez si la piece à usiner convient aux travaux à effectuer.
• Contrôlez l'usure des balais carbone (19). Au besoin, remplacez les balais, voir chapitre « Remplacement des balais carbone »

Le disque ne pénétre pas sans problème dans le matériel à travailler ou la puissance de coupe est trop faible :

• Verifiez que le disque doit convient au matériel à traiter.
• En cas d'usure du disque, remplacez-le par un neuf.

L'appareil devient brulant :

• Vérifiez que le disque convient bien aux travaux à effectuer.
  Veillez a ne pas exercer une pression trop elevée sur l'appareil pendant le travail.
• Les fentes d'aération doivent être libres afin d'éviter une surchauffe du moteur.
• Attendez 10 minutes avant de remettre l'appareil en marche.

Remarque

Attendez au moins 3 minutes après toute intervention de maintenance ou de réparation. Vous pouvez alors remettre l'appareil en marche.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Entretien

À respecter avant tous travaux de maintenance

Avertissement relat à la tension électrique
Ne touche jamais la fiche d'alimentation avec mains humides ou mouillées.

• Arretez l'appareil.
• Débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
• Laissez entierement refroidir l'appareil.

Avertissement relat à la tension électrique
Tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise spécialisée homologue ou par la société Trotec.

Indications de maintenance

Aucune piece à entretenir ou à lubrifier par l'utilisateur ne se trouve à l'intérieur de la machine.

Nettoyage

L'appareil doit être nettoyé avant et après chaque utilisation.

Remarque

L'appareil ne doit pas etre lubrifie apres le nettoyage.

Avertissement relat à la tension électrique

Risque d'electrocution provoquee par la détération de liquide dans le boitier!

Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

• Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entre en contact avec les composants électriques. N'utilise pas de déterments agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.
• Séchez l'appareil avec un chiffon doux et non pelucheux.
• Enlevez la poussière du capot de protection, de la bride support et de l'écrou de serrage.
• Les dépôts de poussière sont à retarder des orifices d'aération afin d'éviter une surchauffe du moteur.
• Pour l'entretien du disque, voir chapitre Changement de l'outil.

Remplacement des balais carbone

Les balais carbone doivent être replacés des qu'ils sont usés. Cela se traduit, par exemple, par une diminution des performances (voir chapitre « Défauts et pannes »).

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Info

Remplacez toujours les balais carbone deux par deux.

Assurez-vous qu'une paire de balais carbone non utilisés sont à portée de main.
Utilisez des outils adaptés à la tâche.

1. Devissez le couvercle des balais carbone (7).

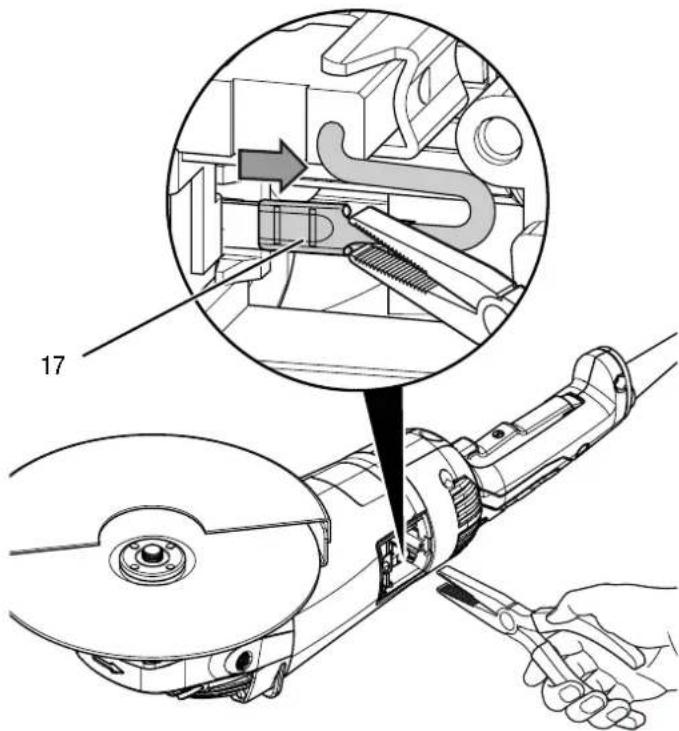

1. Debranche la cosse (17) du contact.

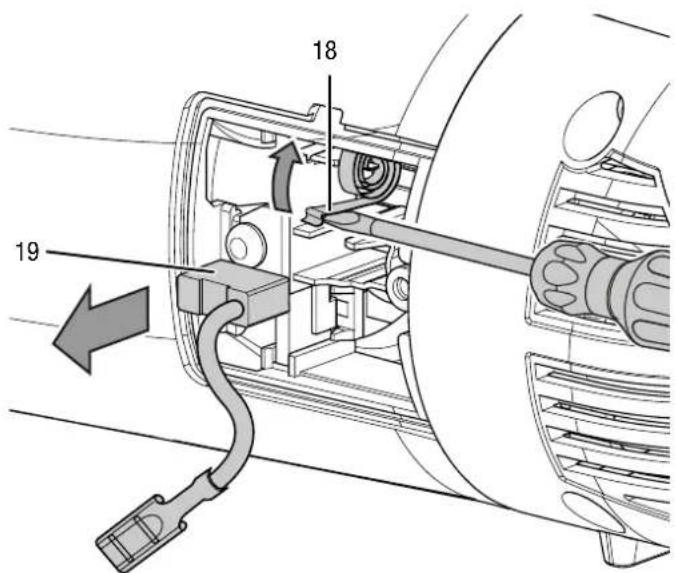

1. Appuyez sur le ressort de pression (18) et sortez le balai carbone use (19) de son guide.

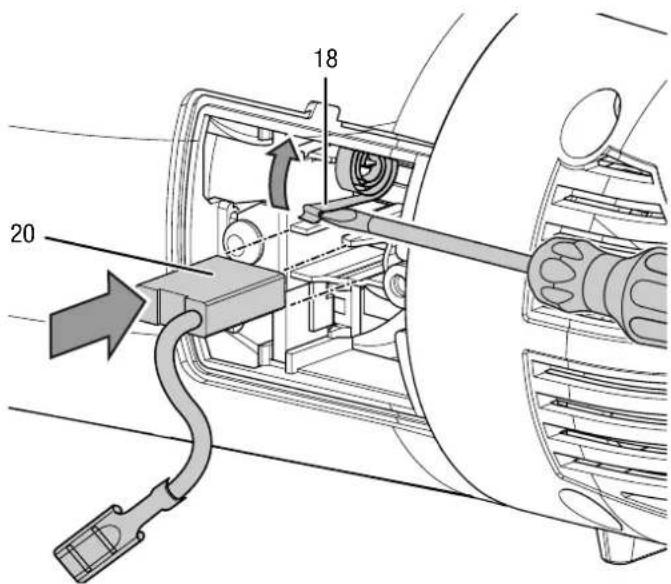

1. Gardez le ressort de pression (18) pressé et placez un nouveau balai carbone (20) dans son guide.

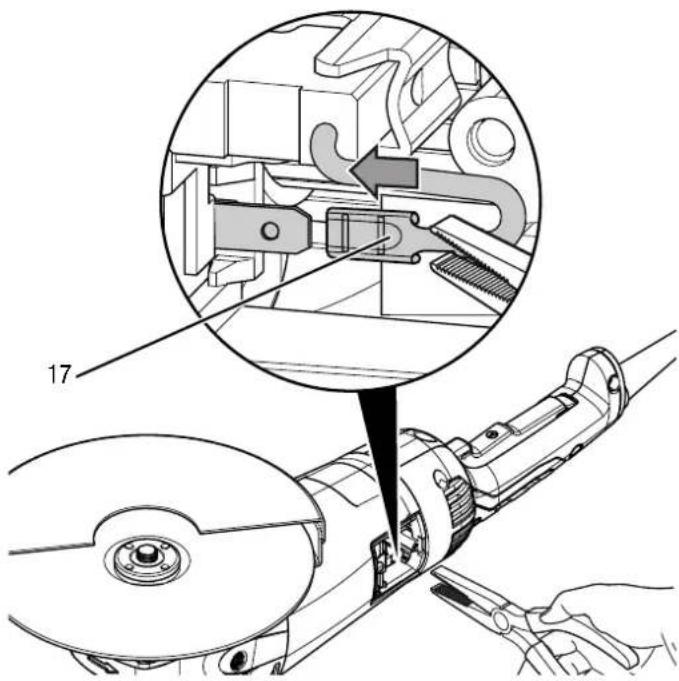

1. Branchez la cosse sur le contact (17).

1. Revissez le couvercle des balais carbone (7).

1. Repetez le processus de l'autre cote de l'appareil.

Remarque

La cosse doit être branchée avant la mise en marché de l'appareil, faute de quoi celui-ci risque d'être endommagé.

Élimination

Le pictogramme représentant une poubelle barrée, apposé

sur un apparéil électrique oulectronique, signifie que celui-ci ne doit pas être éliminé avec les ordures menagères. Des points de collecte Gratis pour les apparéils électriques ou Electroniques usages sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvrez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibités de prise en charge. Sinon, adressez-vous à une entreprise homologue dans votre pays pour le recyclage et l'élimination des apparéils électriques usages.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation évientuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.

Déclaration de conformité

Traduction de la déclaration de conformité originale conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A

Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, concu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.

Modèle / produit : PAGS 10-230

Type: meuleuse d'angle

À partir de l'année modèle: 2021

Normes harmonisées appliquées :

EN 55014-1:2017
EN 60745-1:2009/A11:2010
EN 60745-2-3:2011/A11:2014
EN 60745-2-3:2011/A13:2015
EN 61000-3-2:2014
EN 61000-3-3:2013

Normes et specifications techniques nationales appliquées :

EN 55014-2:2015

Nom du fabricant et de la personne autorisée à étabir les documents techniques :

Trotec GmbH

Grebbener Straße 7, D-52525 Heinsberg

Telephone: [phone]

E-mail: [e-mail]

Lieu et date de la déclaration :

Heinsberg, le 01.07.2021
