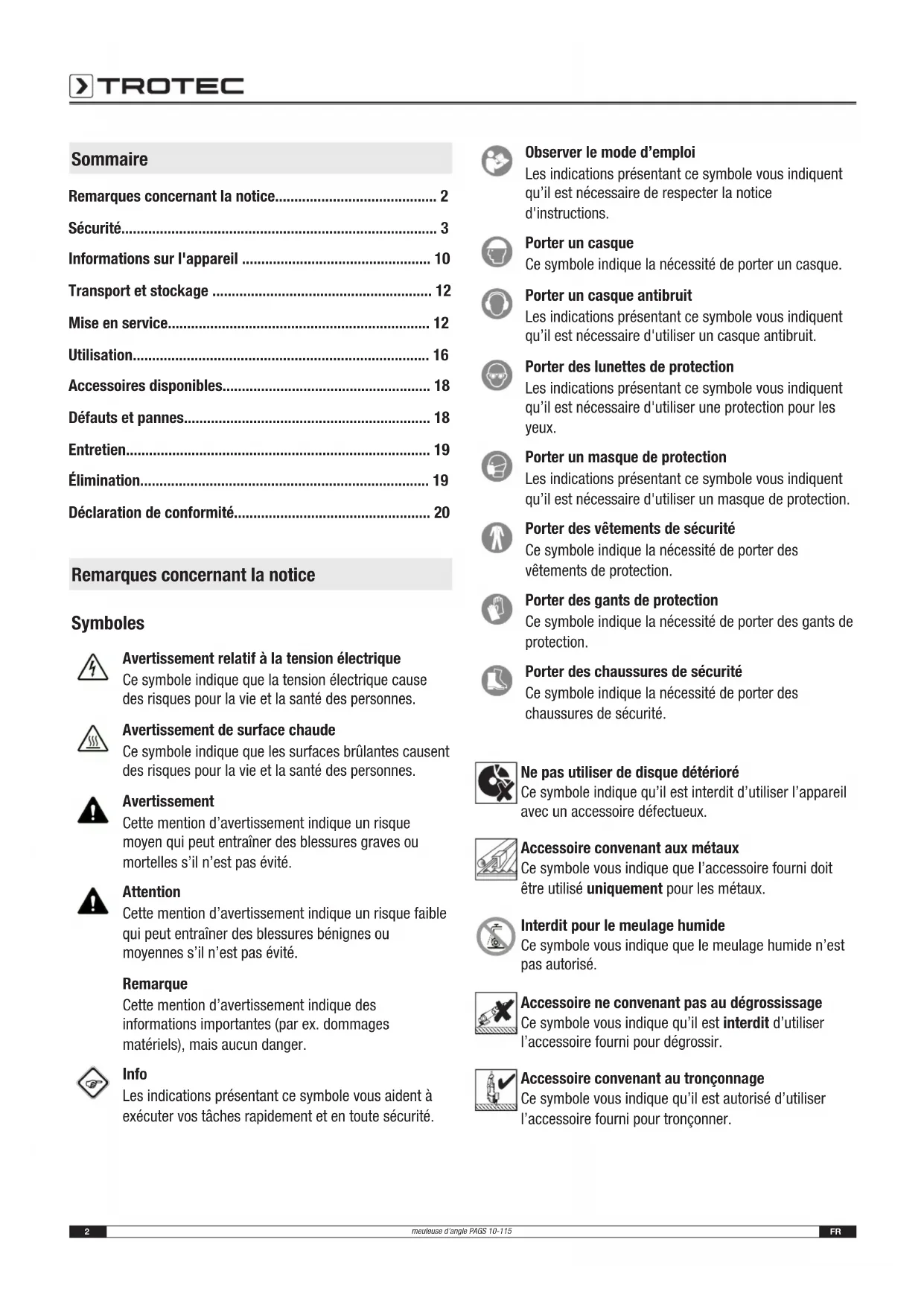

MODE D'EMPLOI PAGS 10115 TROTEC

Remarques concernant la notice 2

Sécurité 3

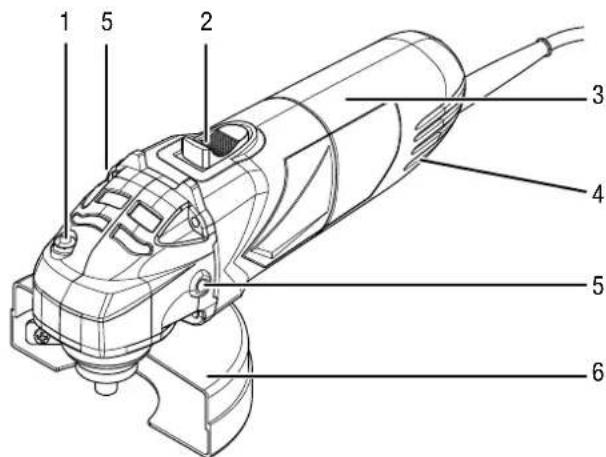

Informations sur I'appareil 10

Transport et stockage 12

Mise en service. 12

Utilisation. 16

Accessoriesdisponibles. 18

Défauts et pannes 18

Entretien. 19

Élimination. 19

Déclaration de conformité 20

Remarques concernant la notice

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement de surface chaude

Ce symbole indique que les surfaces brûlantes causent des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications représentant ce symbole vous aient à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter la notice d'instructions.

Porter un casque

Ce symbole indique la nécessite de porter un casque.

Porter un casque antibruit

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un casque antibruit.

Porter des lunettes de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser une protection pour les yeux.

Porter un masque de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un masque de protection.

Porter des vêtements de sécurité

Ce symbole indique la nécessite de porter des vêtements de protection.

Porter des gants de protection

Ce symbole indique la nécessite de porter des gants de protection.

Porter des chaussures de sécurité

Ce symbole indique la nécessite de porter des chaussures de sécurité.

Ne pas utiliser de disque déterioré

Ce symbole indique qu'il est interdir d'utiliser l'appareil avec un accessoire defectueux.

Accessoire convenant aux métaux

Ce symbole vous indique que l'accessoire fourni doit etre utilise uniquely pour les metaux.

Interdit pour le meulage humide

Ce symbole vous indique que le meulage humide n'est pas autorisé.

Accessoire ne convenant pas au dégrossissage

Ce symbole vous indique qu'il est interdit d'utiliser l'accessoire fourni pour dégrossir.

Accessoire convenant au tronconnage

Ce symbole vous indique qu'il est autorisé d'utiliser l'accessoire fourni pour tronconner.

Vou puez telecharger la derniere version de la notice d'instructions en suivant le lien ci-dessous :

PAGS 10-115
https://hub.trotec.com/?id=41881

Sécurité

Consignes générales de sécurité pour les outils électriques

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des instructions suivantes risque de causer une électrocution, de provoquer un incendie ou de donner lieu à des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Le terme « outil électrique » utilisé dans les consignes de sécurité se rapporte aux outils electromiques utilisés sur secteur (avec un cable électrique) et aux outils electromiques sans fil (sans cable électrique).

Avertissements de sécurité généraux pour les outils -Securite de la zone de travail

• Veillez à ce que la zone de travail soit propre et bien éclairée. Le désordre et une luminosité insuffisante sont propices aux accidents.
• Ne faites pas fonctionner les outils électriques en atmophère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produits des étincelles qui peuvent enflammer les poussières ou les fumées.
• Maintenez les enfants et les personnes représentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Avertissements de sécurité généraux pour les outils électriques - Sécurité électrique

• La fiche de l'outil électrique doit être adaptée à la prise. Ne modifies jamais la fiche de chaque façon que ce soit. N'utilise pas de fiche adaptateur avec des outils reliés à la terre. Des fiches non modifiées et des prises adaptées réduisent le risque de chocoléctrique.

• Evitez tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cusinières et les réfrigerateurs. Il existe un risque accru de chic électrique si votre corps est relié à la terre.

• N'exposez pas les outils à la pluie ou à l'humidité. La pénétration d'eau à l'intérieur d'un outil électrique accentue le risque d'électrocution.
• Ne jamais utiliser le cordon pour porter, accrocher ou débrancher l'outil. Maintenez le cordon à l'écart de la chaleur, de l'huile, d'arêtes vives ou d'éléments en mouvement. Des cordons endommages ou emmélés augmentent le risque de chocoléctique.
• Dans le cadre d'une utilisation de l'outil en extérieur, utilisez uniquement des rallonges adaptées à l'utilisation extérieur. L'utilisation d'un cordon adapte à l'utilisation extérieur réduit le risque de choc électrique.
• Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas etre évitee,utilisez un disjoncteur differentiel.L'utilisation d'un disjoncteur differentiel reduit le risque de chic electrique.

Avertissements de sécurité généraux pour les outils électriques - Sécurité des personnes

• Restez vigilant, regardez ce que vous étés en train de faire et faites preuve de bon sens lors de l'utilisation de l'outil. N'utilise pas d'outils électriques lorsque vous étés fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention au cours de l'utilisation d'un outil électrique peut entraîner des blessures graves.
• Utilisez un équipement de protection individuelle et portez toujours des lunettes de protection. Les équipements de protection individuelle, tels que les masques de protection, les chaussures de sécurité antidérapantes, les casques, les protections acoustiques ou les vêtements de protection près du corps, en fonction du type d'outil utilisé, réduisent le risque de blessures.
• Évitez toute mise en marche intempéste. Assurez-vous que l'outil est arrêté avant de le brancher sur le secteur ou de raccorder la batterie, de le prendre en main ou de le transporter. Porter les outils avec le doigt sur l'interrupteur ou brancher un outil alors qu'il est en marche est une source d'accidents.
• Retirez toute clé de réglage avant demettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut entrainer des blessures.

• Veillez à ne pas vous tener de façon anormale. Adoptez une position stable et gardez toujours l'équilibre. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.

• Habillez-vous de manière adaptée. Ne portez pas de vêtements amples ou de bijoux. Gardez cheveux, vêtements et gants à distance des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se prendre dans des éléments en mouvement.

• Si vous utilisez un dispositif de recupération ou d'aspiration des poussières, s'assurer qu'il soit bien en place et correctement utilisé. L'utilisation d'un dispositif d'aspiration des poussières peut réduire les risques dus aux poussières.

Consignes générales de sécurité pour les outils électriques - Utilisation et entretien de l'outil

• Faites attention à ne pas surcharger l'outil. Utilisez l'outil prévu pour l'application concernée. L'outil adapte vous permettra de很好地 réaliser le travail et de manière plus sure, conformément à la puissance pour laquelle il a été construit.
• N'utilisez pas d'outils ELECTriques dont l'interrupteur est défectueux. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et doit être réparé.
• Debranche la fiche d'alimentation de la prise secteur et/ou retirez la batterie avant d'effectuer des réglages, de changer d'accessoires ou de ranger l'appareil. Ces mesures de sécurité réduisent le risque de mise en marche accidentelle de l'outil.
• Conservez les outils non utilisés hors de portée des enfants. Ne permette pas aux personnes qui ne sont pas familiarisées avec l'appareil ou qui n'ont pas lu ces consignes de l'utiliser. Les outils électriques sont dangereux s'ils sont utilisés par des novices.
• Entretenez bien votre outil. Vérifiez qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pieces cassées ou toute autre irregularité pouvant affecter le fonctionnement de l'outil. En cas de dommages, faites réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.
• Affütez et nettoyez les outils permettant de couper. Les outils de coupe dôtes de pieces coupantes tranchantes correctement entretenues sont moins susceptibles de bloquer et sont plus facies à contrôler.
  Utiliser l'outil electroportatif, les accessoires et les autres outils, etc., conformément à ces instructions. Tenir compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles précues peut donner lieu à des situations dangereuses.

Avertissements de sécurité généraux pour les outils électriques - Maintenance et entretien

• Ne faites réparer l'outil que par un spécialiste qualifié et seulement avec des pieces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.

Avertissements de sécurité communs pour les opérations de meulage, de brossage metallique, de ponçage ou de lustrage

• Cet outil electroportatif est destiné à être utilisé comme meuleuse, Brosse métallique, lustreuse ou outil à tronconner. Lisez toutes les consignes de sécurité, instructions, illustrations et specifications fournies avec cet apparéil. La non-observation des instructions données ci-après peut entraîner une électrocution, un incendie et/ou des blessures graves.
• Cet outil electroportatif n'est pas adapté au ponçage au papier de verre. Les opérations pour lesquelles l'outil electroportatif n'a pas été concu peuvent être dangereuses et causer un accident corporel.
• N'utilisez pas d'accessoires non concus spécifique et recommends par le fabricant d'outils. Le simple fait que l'accessoire puisse est fixé à votre outil électroportatif ne garantit pas un fonctionnement en toute sécurité.
• Le régime admissible de l'accessoire doit être au moins égal au régime maximum indiqué sur l'outil electroportatif. Les accessoires fonctionnant plus vite que leur régime admissible peuvent se rompre et voter en éclats.
• Le diamètre extérieur et l'épaissur de votre accessoire doivent se situer dans le cadre des caractéristiques de capacité de votre outil électrique. Les accessoires dimensionnés de façon incorrecte ne peuvent pas été protégés ou commandés de manière appropriée.

• Les accessoires munis d'un insert filtré doivent être exactement adaptés au pas de vis de la broche de la meuleuse. Pour les accessoires montés avec des flasques, l'alésage central de l'accessoire doit s'adapter correctement au diamètre du flasque. Les accessoires qui ne correspondent pas aux éléments de montage de l'outil électrique seront en déséquilibre, fibreront de manière excessive et pourront provoquer une perte de contrôle.

• N'utilise pas d'accessoires endommages. Avant chaque utilisation, examinez les accessoires comme les meules abrasives pour détecter la presence eventuelle de copeaux et de fissures, les disques de meulage pour détecter des traces eventuelles de fissures, de déchirure ou d'usure excessive, ainsi que les brosses metalliques pour détecter les fils desserrés ou casset. Si l'outil electroportatif ou l'accessoire a subi une chute, recherche les dommages eventuels ou installez un accessoire non endommage. Àpres examen et installation d'un accessoire, placez-vous ainsi que les personnes représentes à distance du plan de l'accessoire rotatif et faire tournier l'outil electroportatif à régime maximum pendant 1 minute. Les accessoires endommages seront normalement détruits pendant cette période d'essay.

• Portez un équipement de protection individuelle. En fonction de l'application, utilisez une protection faciale integrale, des verres de sécurité ou des lunettes de protection. Le cas échéant, utilisez un masque contre la poussière, des protections auditives, des gants et un tablier capables d'arrêter les petites particules d'abrasif ou de matériel. La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations. Le masque anti-poussières ou le respirateur doit être capable de filtrer les particules produites par vos travaux. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.
• Maintenez les personnes représentes à une distance de sécurité par rapport à la zone de travail. Toutte personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de piece à usiner ou d'accessoire cassé peuvent être projétés et provoquer des blessures même en dehors de la zone immediate d'opération.
• Tenez l'outil electroportatif uniquement par les poignées isolées pendant les opérations au cours desquelles l'accessoire coupant risque d'atteindre des conducteurs cachés ou son propre cordon. Tout contact avec une ligne sous tension risque demettre également sous tension les parties métalliques de l'outil et de provoquer une electrocution.
• Gardez le cordon secteur éloigné de l'accessoire en rotation. Si vous perdez le contrôle de l'appareil, le cordon peut être coupé ou accroché et votre main ou votre bras risque de se retrouver dans l'accessoire en rotation.

• Ne posez jamais l'outil electroportatif avant que l'accessoire ne soit à l'arrêt complet. L'accessoire en rotation peut entrer en contact avec la surface de pose et risque alors de vous faire perdre le contrôle de l'outil electroportatif.

• Ne faites pas fonctionner l'outil electroportatif pendant que vous le portez. Un contact accidentel avec l'accessoire en rotation pourrait accrocher vos vêtements et attirer l'accessoire sur vous.

• Nettoyez régulierément les orifices d'aération de l'outil electroportatif. Le ventilateur du moteur attire la poussière à l'intérieur du boîtier et une accumulation excessive de poudre de métal peut représenter un danger électrique.
• Ne faites pas fonctionner l'outil electroportatif à proximate de matériaux inflammables. Des étincelles pourraient enflammer ces matériaux.
• N'utilise aucun accessoire nécessitant un réfrigerant liquide. L'utilisation d'eau ou d'autres réfrigerants liquides peut provoquer une électrocution.

Retours et consignes de sécurité correspondantes

Le retour représenté la réaction soudaine provoquée par un outil en rotation accroché ou bloqué comme un disque abrasif, un plateau de meulage, une Brosse métallique, etc. L'accrochage ou le blocage provoque un arrêt abrupt de l'outil en rotation. Cela provoque une accelération incontrolée de l'outil électrique dans le sens contraire de rotation de l'outil à l'endroit du blocage.

Par exemple, si une meule abrasive est accrochée ou pincée par la pièce à usiner, le bord de la meule qui entre dans le point de pincement peut creuser la surface du matériel, provoquant des sauts ou l'expulsion de la meule. La meule peut sauter en direction de l'opérateur ou encore en s'en éloignant, selon le sens du mouvement de la meule au point de pincement. Les meules abrasives peuvent également se rompre dans ces conditions.

Un return est la conséquence d'une utilisation incorrecte ou non conforme de l'outil electroportatif. Cela peut être évité par les mesures de prudence adequates décrites ci-dessous.

• Maintenez fermement l'outil electroportatif et placez votre corps et vos bras de manière à vous permettre de résister aux forces de return. Utilisez toujours la poignée auxiliaire, si elle est présente, pour une maitrise maximum du return ou du couple de reaction au cours de la montée en régime. L'opérateur peut maitriser les forces de reaction et de return si les précautions qui s'imposent sont prises.
• Ne placez jamais votre main à proximé d'un accessoire en rotation. L'accessoire peut atteindre votre main en cas de retard.

• Ne vous placez pas dans la zone où l'outil electroportatif se déplacerait en cas de retour. Le retour propulse l'outil dans le sens opposé au mouvement de la meule au point de blocage.

• Apporter un soin particulier lors de travaux dans les coins, les arêtes vives etc. Éviter les rebondissements et les accrochages de l'accessoire. L'outil en rotation a tendance à se coincer dans les coins, les arêtes vives, ou s'il repondit. Cela cause une perte de contrôle ou un return.

• Ne pas utiliser de chaine coupante ni de lame de scie dentée. De tels outils provoquent des rebonds fréquents et des pertes de contrôle.

Mises en garde de sécurité spécifiques aux opérations de meulage et de tronçonnage abrasif

Utiliser uniquement des types de meules recommends pour votre outil electrique et le protecteur spécifique concu pour la meule可以选择. Les meules pour lesquelles l'outil electrique n'a pas ete concu ne peuvent pas etre protegees de façon satisfaisante et sont dangereuses.
- La surface de meulage des meules à moyeu déported doit être montée sous le plan de la lèvre du protecteur. Une meule montée de manière incorrecte qui dépasse du plan de la lèvre du protecteur ne peut pas être protégée de manière appropriée.

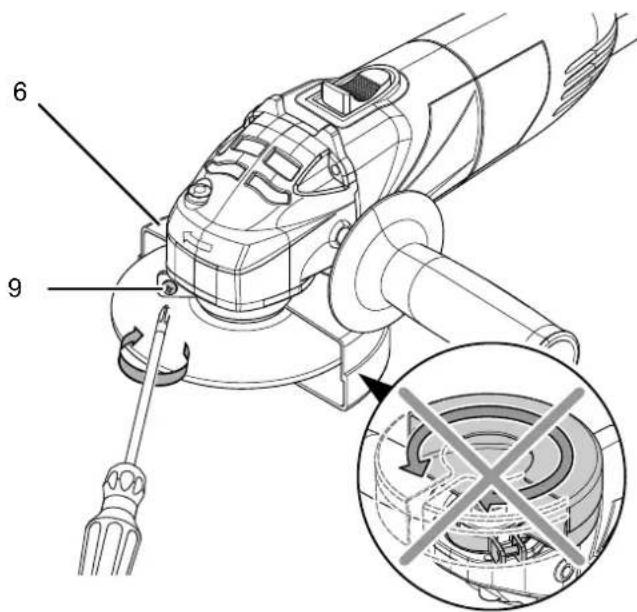

Le protecteur doit être solidement fixé à l'outil électrique et place en vue d'une sécurité maximale, de sorte que l'opérateur soit exposé le moins possible à la meule. Le protecteur permet de protégger l'opérateur des fragments de meule cassée et d'un contact accidentel avec la meule.
- Les meules doivent être utilisées uniquement pour les applications recommandées. Par exemple: ne meulez jamais avec la surface d'une meule à tronconner. Les meules à tronconner sont prévues pour l'enlèvement de matériel ou avec le bord du disque. L'application de forces laterales sur ces meules peut les briser.
Utilisez toujours des flasques de meule non endommages et qui soient de taille et de forme correctes pour la meule que vous avez可以选择. Des flasques de meule appropriés supportent la meule, réduisant ainsi la possibilité de rupture de cette-ci. Les flasques pour les meules à tronconner peuvent être différents des autres flasques de meule.
- N'utilisez pas de meules usées d'outils electroportatifs plus grands. Une meule destinée à un outil electroportatif plus grand n'est pas appropriée à la vitesse plus élevée d'un outil plus petit et elle risque d'éclater.

Mises en garde de sécurité additionnelles spécifiques aux opérations de tronçonnage abrasif

• Ne pas « coincer » la meule à tronconner ou ne pas appliquer une pression excessive. Ne pas tenter d'executer une profondeur de coupe excessive. Une contrainte excessive de la meule augmente la charge et la probabilité de torsion ou de blocage de la meule dans la coupe et la possibilité de rebond ou de rupture de la meule.
• Ne pas vous placer dans l'alignement de la meule en rotation ni derrière celle-ci. Lorsque la meule, au point de fonctionnement, s'éloigne de votre corps, le rebond eventuel peut propulser la meule en rotation et l'outil électrique directement sur vous.
• Lorsque la meule se bloque ou lorsque la coupe est interrompue pour une raison quelconque,mettre l'outil electrique hors tension et tener l'outil electrique immobile jusqu'à ce que la meule soit à l'arrêt complet. Ne jamais tenter d'enlever la meule à tronconner de la coupe tandis que la meule est en mouvement sinon le rebond peut se produit. Rechercheer et prendre des mesures correctives afin d'empêcher que la meule ne se gripe.
• Ne pas redémarrer le découpage dans l'ouvrage. Laisser la meule atteindre sa pleine vitesse et la replacer avec précaution dans la coupe. La meule peut se coincer, se rapprocher ou provoquer un rebond si l'outil est redémarré lorsqu'elle se trouve dans l'ouvrage.

• Prévoir un support de panneaux ou de toute piece à usiner surdimensionné pour réduire le risque de pincement et de rebond de la meule. Les grandes pieces à usiner ont tendance à flechir sous leur propre poids. Les supports doivent être placés sous la piece à usiner après de la ligne de coupe et pres du bord de la piece des deux côtes de la meule.

• Soyez particulièrement prudent lorsque vous faites une « coupe en retrait » dans des parois existantes ou dans d'autres zones sans visibilité. La meule saillante peut couper des tuyaux de gaz ou d'eau, des cablages électriques ou des objets, ce qui peut entraîner des rebonds.

Consignes de sécurité de sécurité spécifiques aux opérations de lustrage

• Veillez à ce qu'aucune piece lâche du bonnet de lustrage ne tourne librement, en particulier les cordons de fixation. Cachez ou coupe à longueur tous les fils de fixation lâches. Les cordons de fixation lâches et en rotation peuvent s'enchevêtre sur vos doigts ou s'accrocher à la piece à usiner.

Consignes de sécurité spécifiques aux opérations de brossage métallique

• Gardez à l'esprit que larosse perd des brins métalliques, même dans le cadre d'une utilisation normale. Ne soumettez pas les fils métalliques à une trop grande contrainte en exerçant une pression excessive sur larosse. Les brins métalliques peuvent aisément pénétrer dans les vêtements légers et/ou la peau.
• Si l'utilisation d'un capot de protection est recommendée, empêchez que la Brosse métallique et le capot de protection ne se touchent. Les brosses plateau ou boisseau peuvent se dilater en diamètre en raison de la pression exercée et des forces centrifuges.

Consignes de sécurité spécifiques aux meuleuses d'angle

• Portez toujours des lunettes de protection.
• Tenez l'outil electroportatif fermement à deux mains pendant les travaux et voirlez à avoir une position stable. Le guidage de l'outil electroportatif est plus sur avec les deux mains.

• Lorsque vous utilisez des accessoires à filetage interieur tels que les brosses ou les couronnées diamantées, observez la longueur max. du filet de la broche de la meuleuse. L'extrémité de la broche ne doit pas toucher le fond de l'accessoire.

• Utilisez un détecteur adapté pour repérer les conduites d'alimentation non apparentes ou consultez le distributeur d'électricité local. Le contact avec une conduite électrique peut provoquer un incendie ou une electrocution. La dépréciation d'une conduite de gaz peut provoquer une Explosion. Le perçage d'une conduite d'eau entraine des dégats matériels et peut cause une electrocution.

• Ne touche pas les disques avant qu'il n'aient complètement refroidi. Les disques deviennent brûlants pendant les travaux.

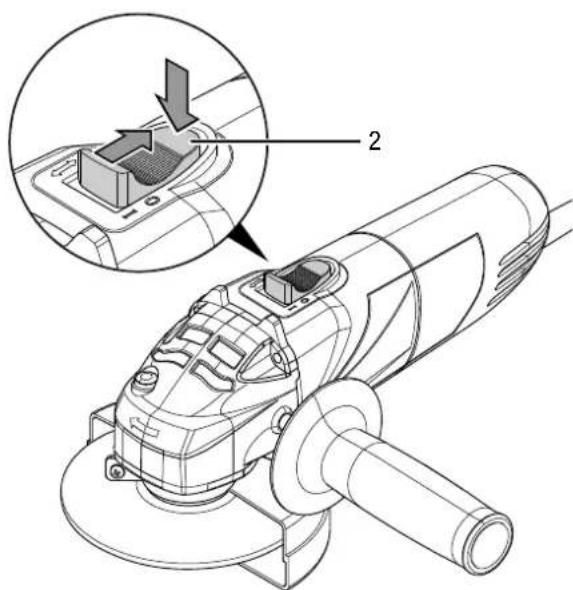

• Débloquez l'interrupteur marche/arrêt et place-le en position « Arrêt » lorsque l'alimentation électrique est interrompue, par exemple en cas de panne de courant ou si la prise est débranchée. Tout redémarrage incontrolé est ainsi rendu impossible.
• Sécurisez la piece à usiner. Il est plus prudent de maintainir une piece au moyen d'un dispositif de fixation ou d'un étau qu'avec la main.
• Entreposez les accessoires à l'intérieur dans un local sec, à la température stable et à l'abri du gel.
• Enlevez les accessoires avant tout transport de l'outil electroportatif. Vous évitezez ainsi les déteriorations.
• Les disques de tronconnage et de meulage agglomerés ont une date de péremption au-delà de laquelle il ne doit plus être utilisés.

Utilisation conforme

Employez la PAGS 10-115 uniquement pour :

• le tronconnage, le meulage et le brossage à sec des metaux et de la pierre
• la découpe des carreaux et des blocs de béton Dans le cas du tronçonnage de la pierre, il est important d'assurer une aspiration suffisante des poussières.

Nous recommendons d'utiliser l'outil électroportatif avec les accessoires d'origine de Trotec.

Utilisations non conformes prévisibles

• Cet outil électroportatif n'est pas adapté au ponçage au papier de verre.
• N'utilisez aucun accessoire nécessitant un réfrigerant liquide.
• N'utilisez pas cet outil electroportatif pour travailler le bois.
• N'utilisez pas cet outil electroportatif pour effectuer des perçages au moyen de couronnées de forage.

Toute utilisation autre que celle qui est décrite au chapitre « Utilisation conforme » est considérée comme une utilisation non conforme raisonnablement prévisible.

Qualification du personnel

Toute personne utilisant leprésent appareil doit :

• avoir lu et compris la notice d'instructions, et notamment le chapitre Normes de sécurité.

Équipement personnel de protection

Portez un casque.

Vous protégéz ainsi votre tete des éclats qui peuvent se detacher, tomber ou être projétés en risquant de provoquer des blessures.

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Portez des lunettes de protection.

Vous protégéz ainsi vos yeux des éclats qui peuvent se détacher, tomber ou être projétés en risquant de provoquer des blessures.

Portez un masque de protection.

Vousevitezainsiderespirerlespoussieresnocivesquirisquentd'etreproduiteuacoursdes travaux.

Portez des gants de protection.

Vous protegez ainsi vos mains contre les brûlures, l'écrasement et les écorchures.

Portez des vêtements de protection moulants.

Ainsi, you you protegez contre le risque de vêtements pris dans une piece en rotation.

Portez des chaussures de sécurité.

Vous protégez ainsi vos pieds des éclats qui peuvent se detacher, tomber ou être projétés en risquant de provoquer des blessures.

Risques résiduels

Avertissement relat à la tension électrique

Electrocution provoquee par une isolation insuffisante. Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous detectez des endommagements.

N'utilise pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement relat à la tension électriche

Risque d'électrocution provoquée par la déténration de liquide dans le boitier!

Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

Avertissement de surface chaude

L'outil inséré peut rester brûlant après l'utilisation. Il existe un risque de brûlure au contact de l'outil. Ne touche pas l'outil inséré à mains nues.

Portez des gants de protection.

Avertissement

Poussière toxique !

Les poussières nocives ou toxiques générées lors des travaux représentant un danger pour la santé de l'opérateur ou des personnes se trouvant à proximité.

Portez des lunettes de protection et un masque antipoussière.

Avertissement

Ne travailliez pas sur un matériel contenant de l'amiente.

L'amiente est considere comme cancérigène.

Avertissement

Assurez-vous de ne toucher aucune ligne électrique et aucune conduite de gaz ou d'eau lorsque vous travailliez avec un outil électrique.

Eventuellement, contrôle les murs avec un détector de conduites avant de percer ou d'ouvir une paroi.

Avertissement

Risque de blessures provoquées par des pieces projétées dans l'air ou par des embouts d'outils rompus.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.

Avertissement

Le porte-outil doit être bien bloqué avant la mise en marche de l'appareil, un outil inséré mal fixé risque d'être éjecté d'une manière incontrolée lors du démarrage de l'appareil.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuee de manière erronee.

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entrepassage de l'appareil.

Comportement en cas d'urgence / fonction arrêt d'urgence

Arrêt d'urgence:

En débranchant la fiche secteur de la prise, vous stoppez immédiatement le fonctionnement de l'appareil. Afin de protégger l'appareil contre tout redémarrage involontaire, laissez la fiche secteur débranchée.

Comportement en cas d'urgence:

1. Arretez l'appareil.
2. En cas d'urgence, coupez immidiatement l'alimentation électrique de l'appareil : débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
3. Ne rebranchez jamais un apparéil endommagé.

Informations sur l'appareil

Description de l'appareil

La PAGS 10-115 permet de découvert, poncer et brosser le métal et les matériaux pierreux sans avoir besoin d'utiliser d'eau ainsi que de couper les carreaux et les blocs de béton.

L'appareil est équipé d'un moteur de 500 watts. L'interrupteur marche/arrêt est pourvu d'un blocage pour la marche continue. L'appareil est en outre doté d'un dispositif de protection qui empêche tout redémarrage involontaire après une panne de courant.

Le régime nominal constant de 12 000 min ^-1 assure des performances toujours élevées même en charge.

Le blocage de broche permet de changer très facilement le disque.

La poignée supplémentaire peut être montée dans 2 positions différentes et garantit un fonctionnement tout comport sans vibrations.

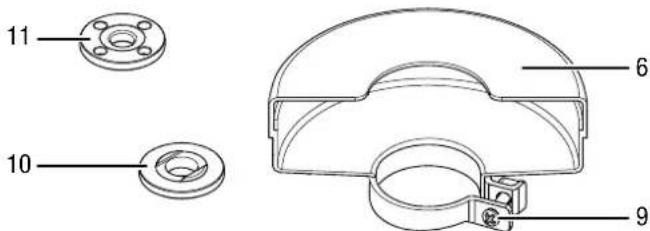

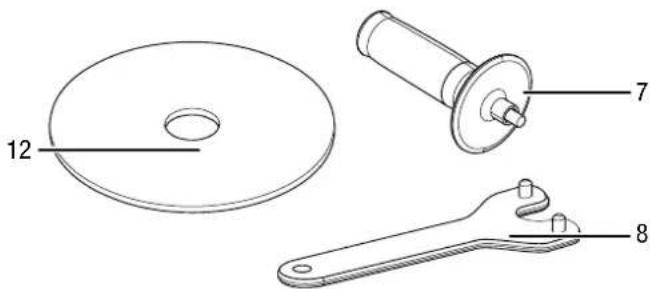

RepresentatiedeI'appareil

N° Désignation

1 Blocage de broche

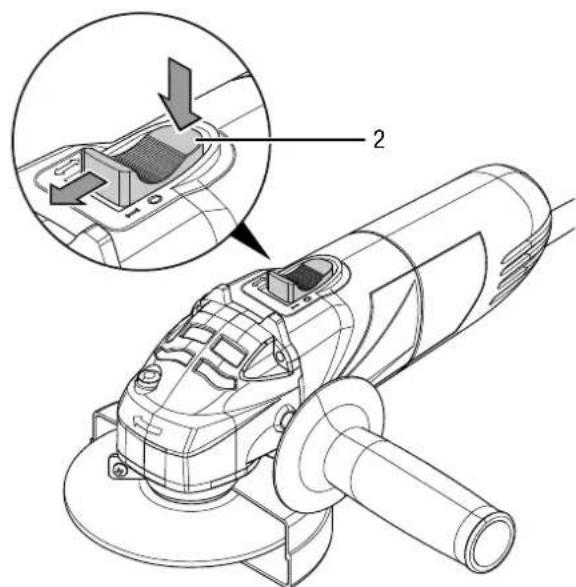

2 Interrupteur marche/arrêt (avec blocage pour la marche continue)

3 Poignée principale

4 Fentes d'aération

5 Pas de vis (2 x) pour poignée supplémentaire

6 Capot de protection

7 Poignée supplémentaire

8 Clé de serrage à ergots

9 Vis de serrage

10 Bride support

11 Écrou de serrage

12 Disque

Furniture

• 1 meuleuse d'angle
  1 disque pour métal, diamètre : 115 mm
  1 capot de protection
  1 poignée supplémentaire
• 1 clé de serrage
  1 ecrou de serrage
• 1 mallette de transport
• 1 mode d'emploi

\section*{Caracteristiques techniques}

Paramètre Valeur
Modèle PAGS 10-115
Raccordement secteur 1/N ~ 230-240 V / 50 Hz
Puisance absorbée 0,5 kW
Régime nominal 12 000 min	-1
Filetage de la broche M14
Diamètre de disque maximum 115 mm
Longueur de cordon 2,5 m
Classe de protection	II (double isolation) / ☐
Poids 1,5 kg
Disque (fourni)
Régime à vide du disque 13 300 min	-1
Vitesse du disque 80 m/s
Diamètre perçage 22,23 mm
Épaisseur du disque 3 mm
Informations relatives aux vibrations selon EN 60745
Valeur d'émissions d'oscillation	5,78 m/s2
Incertitude K 1,5 m/s2
Niveau sonores selon EN 60745
Niveau de pression sonore LpA	90 dB(A)
Puisance sonore LWA	101 dB(A)
Incertitude K 3 dB

Indications relatives aux informations sur le niveau sonore et les vibrations :

• Le niveau de vibrations indiqué dans cette notice a été mesure selon un procédé de mesure normé dans EN 60745 et peut être utilisé pour comparer les apparciels. Il est possible d'utiliser également la valeur d'émission de vibrations indiquée pour une évaluation préliminaire de l'exposition.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuee de manière erronee.

• Le niveau de vibrations change selon l'utilisation de l'outil électrique et peut donc différer dans certains cas des valeurs indiquées dans cette notice. L'exposition aux vibrations pourrait être sous-estimée lorsque l'objet électrique est utilisé régulièrement de cette manière. Pour une estimation précise de l'exposition aux vibrations pendant une certaine période de travail, il faut aussi prendre en compte les périodes ou l'appareil est étéint et les périodes où il fonctionne mais n'est pas effectivement utilisé. Cela peut réduire sensiblement l'exposition aux vibrations pendant la durée totale de travail.

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Utilisez une mallette adaptée au transport de l'appareil afin de le protégger contre les influences extérieures.

Veuillez observer les consignes suivantes avant chaque transport :

• Arrêtez l'appareil.
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Retirez l'outil du porte-oult.

Stockage

Veuillez respecter les consignes suivantes avant chaque entreprises :

• Arrêtez l'appareil.
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Retirez l'outil du porte-oultil.
• Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
• Rangez-le dans la mallette de transport de l'appareil fournie afin de le protégé.
• Utilisez la mallette fournie avec l'appareil pour ranger les accessoires.

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :

• au sec et protégé du gel et de la chaleur
• à une température ambiente inférieure à 45 °C
• dans la mallette de transport dans un endroit protégé de la poussière et de l'exposition directe du soleil

Mise en service

Déballage de l'appareil

• Retirez la mallette de transport de l'emballage.

Avertissement relat à la tension électrique

Electrocution provoquee par une isolation insuffisante. Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous detectez des endommagements. N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

• Contrôlez l'intégrité du contenu de la mallette de transport et la présence eventuelle de déteriorations.

Avertissement

Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.

• Eliminez l'emballage conformément à la législation nationale en vigueur.

Montage de la poignée

Attention

Utilisez l'appareil uniquement avec la poignee supplémentaire fournie.

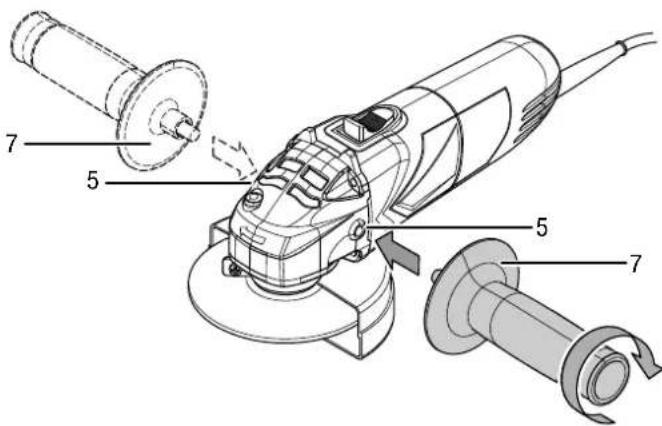

La poignée supplémentaire (7) doit être montée avant la mise en service.

À cette fin, procédez de la manière suivante :

1. Vissez la poignée supplémentaire (7) dans le sens des aiguilles d'une montre, au besoin à droite ou à gauche du boîtier, dans le filetage prévu (5).

1. Verifiez la bonne fixation de la poignee (7).
2. Pour le demontage, devissez la poignee supplémentaire (7) dans le sens contraire des aiguilles d'une montre.

Réglage du capot de protection

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Attention

Si vous constatiez des dommages sur le capot de protection, arrêtez d'utiliser l'appareil.

Le capot de protection est prémonté.

N'utilisez jamais la meuleuse d'angle sans capot de protection, afin de vous protégger des étincelles, des jets de particules détachées et de tout contact involontaire avec la meule.

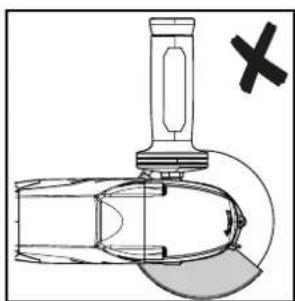

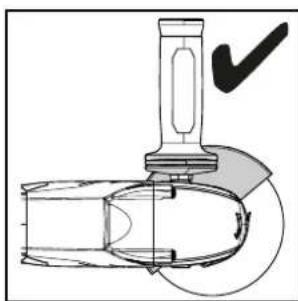

Le capot de protection doit être régé de manière à ce que les étincelles ne risquent pas de mettre le feu à des pieces inflammables même situées à proximité.

Le capot de protection doit être régle de manière à ce que les étincelles ou les particules projétées n'atteignent pas l'utilisateur.

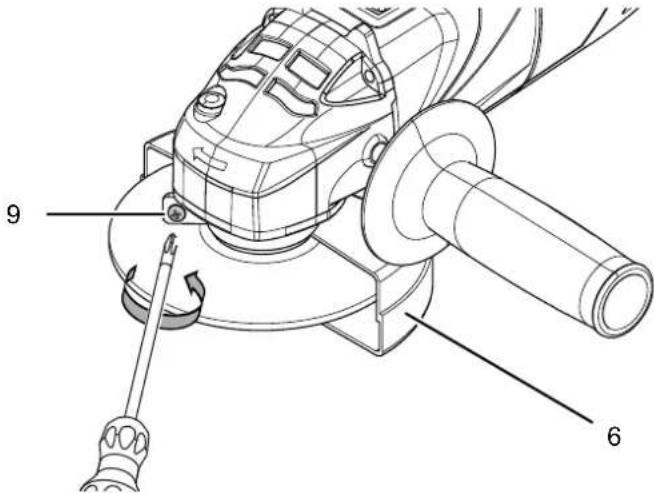

Pour régler le capot de protection (6), procédez comme suit :

1. Desserrez la vis de serrage (9).

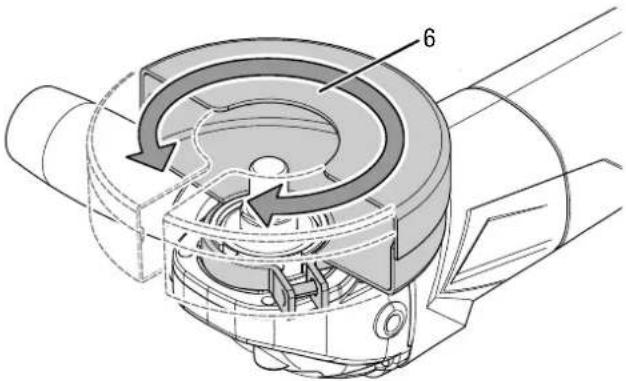

1. Tournez le capot de protection (6) en position de travail. Veuillez à ce que le côte ouvert du capot de protection soit tourné vers la piece à usiner. Le côte fermé du capot de protection doit toujours être tourné vers l'utilisateur.

1. Resserrez la vis de serrage (9) et vérifie que le capot de protection (6) est correctement bloqué. Le capot de protection ne doit plus pouvoir être tourné.

Changement d'outil

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement de surface chaude

L'outil inséré peut rester brûlant après l'utilisation. Il existe un risque de brûlure au contact de l'outil.

Ne touchez pas l'outil inséré à mains dues.

Portez des gants de protection.

Pour changer de disque, procedede comme suit :

La broche est à l'arrêt et le disque ne tourne plus.

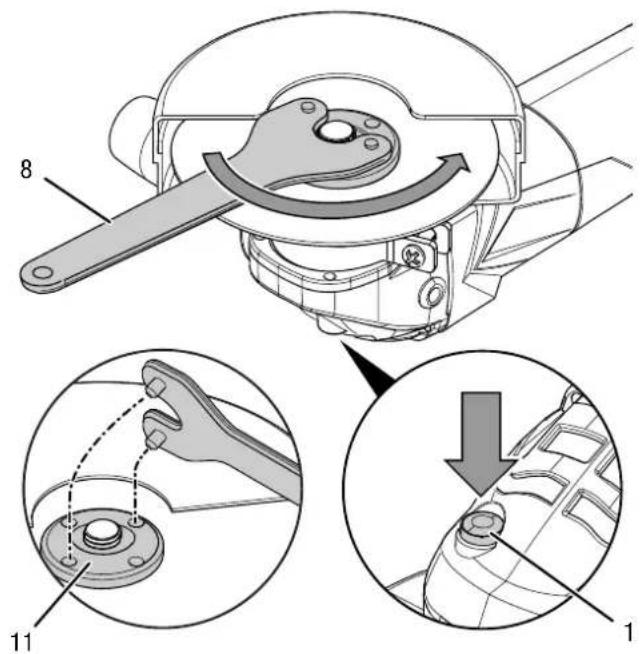

1. Appuyez sur le blocage de broche (1) pour bloquer le mecanisme.
2. Tournez lentement l'écrou de serrage (11) jusqu'àu point de blocage, jusqu'à ce que le dispositif de fixation tienne en place. Maintenez pressé le blocage de broche (1).
3. Dévissez l'écrou de serrage (11) dans le sens contraire des aiguilles d'une montre au moyen de la clé à ergots (8). Relâchéz ensuite le blocage de broche (1).

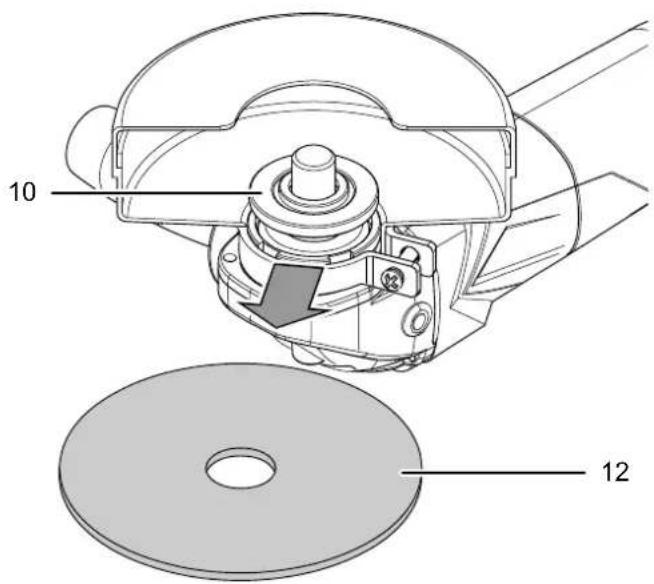

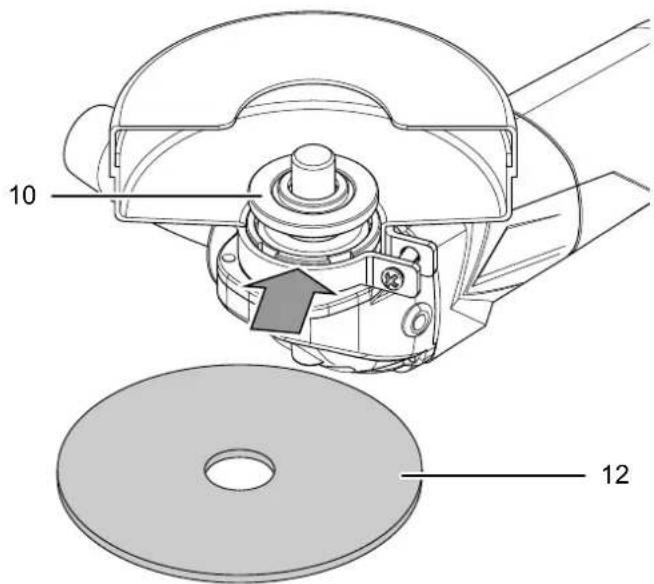

1. Extrayez le disque usé (12). Vérifiez que la bride support (10) est bien positionné dans les ouvertures prévues à cet effet.

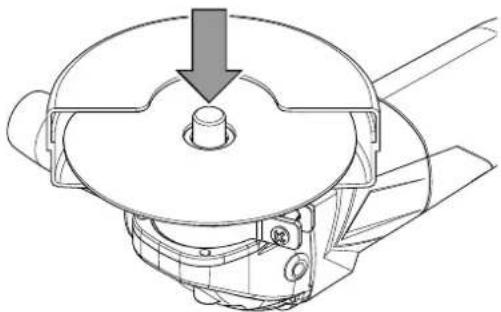

1. Placez le nouveau disque (12) sur la bride support (10). Le marquage doit etre tourné vers l'appareil. Veuillez a ce que le trou du disque n'ait aucun jeu par rapport à la bride support. N'utilise zi réducteur ni adaptateur.

1. Revissez l'écrou de serrage (11).

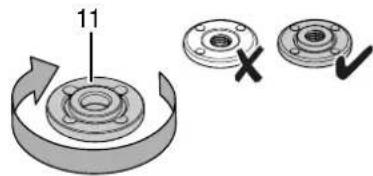

   Le côte plat de l'écrou de serrage doit être tourné vers l'appareil.

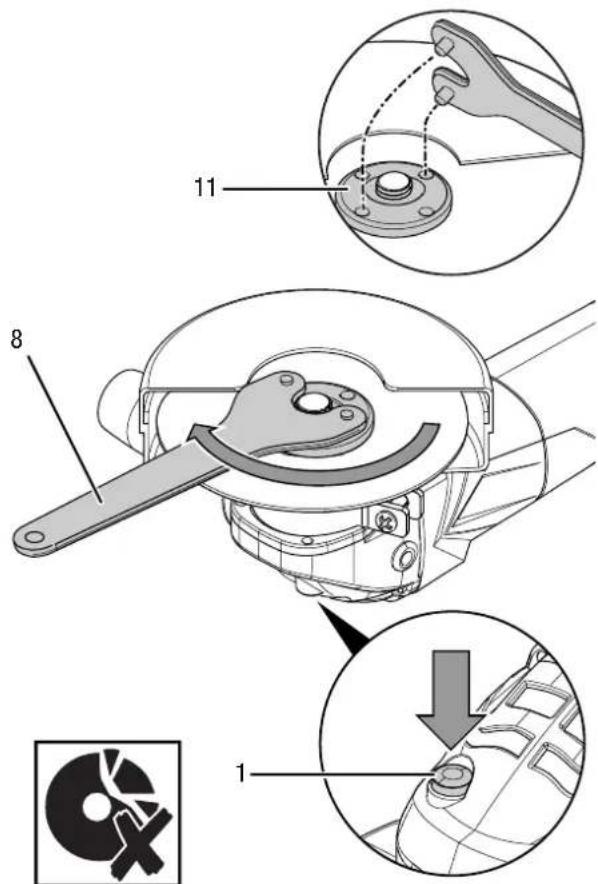

1. Appuyez sur la le blocage de broche (1) pour bloquer le mecanisme.
2. Tournez lentement l'écrou de serrage (11) jusqu'àu point de blocage, jusqu'à ce que le dispositif de fixation tienne en place. Maintenez pressé le blocage de broche (1).
3. Revissez l'écrou de serrage (11) au moyen de la clé à ergots (8). Relâchéz ensuite le blocage de broche (1). Veillez à ce que le disque soit intact.

1. Verifiez que le disque (12) est correctement placé et bloqué.
2. Vérifiez que le disque tourne librement. Assurez-vous que le disque ne frotte ni sur le capot de protection ni sur aucune autre piece.
3. ÀpRES chaque changement de disque et avant chaque mise en service, faites un essai de fonctionnement d'environ 1 minute à vide afin de vérifier que le disque est bien en place.

Attention

Si le disque ne tourne pas de manière régulière, ne semble pas rond, vibre, oscille, produit des bruits inhabituels ou des étincelles, il doit être remplace immidiatement.

Il y a sinon un risque de blessures.

Branchement du cordon secteur

1. Raccordez la fiche secteur à une prise de courant protégée selon les règles de l'art.

Utilisation

Astuces et indications pour la manipulation de la meuleuse d'angle

Généralités :

• Àpres chaque changement de disque et avant chaque mise en service, faites un essai de fonctionnement à vide d'environ 1 minute afin de vérifier que le disque est bien en place.

• N'utilisez que les disques homologues pour l'appareil employé.

• Verifiez avant chaque mise en marche que vous utilisez l'outil correct adapte à l'utilisation prévue.

• Avant chaque utilisation, contrôle le bon positionnement de l'outil se trouvant dans le porte-outil. L'outil doit être fermement bloqué et inséré dans le support prévu du porte-outil.

• Vérifiez que le disque tourne librement. Assurez-vous que le disque ne frotte ni sur le capot de protection ni sur aucune autre piece.

• N'utilisez que des disques sur lesquels est imprimé un régime au moins aussi élevé que celui indiqué sur la plaque signalétique de l'appareil.

Fixez la pièce à usiner, dans la mesure où elle n'est pas fermement en place du fait de son propre poids.

• Ne chargez pas l'appareil au point de le faire s'arrête.

• ÀpRES une charge importante, laissez l'appareil tourné quelques minutes à vide afin de permettre à l'outil de refroidir.

• Ne touche pas le disque avant qu'il n'ait complètement refroidi.

• Les fentes d'airation doivent être libres afin que le moteur ne surchauffe pas.

Coupe :

• Utilisez uniquement un disque parfait et non endommage. Les disques déformés, émoussés ou représentant d'autres déteriorations peuvent se rompre.

• N'utilise jamais le disque pour le dégrossissage.

• Avancez lentement dans votre travail sans risquer que le disque ne se bloque.

• Ne freinez pas le disque encore en rotation par une pression laterale.

• Guidez toujours le disque dans la direction opposée à la rotation à travers la piece.

Poncage

• Veillez à exercer une pression uniforme pendant que vous faites des aller-retours sur la surface.

• Vous obtiendaç de plusieurs fois. Ce faisant, travaillé à un angle d'inclinaison d'environ 30^ .

Mise en œuvre de la Brosse métallique :

• Guidez l'outil sur la piece avec une légere pression seulement.

• Pour polir, lustrer et nettoyer avec une Brosse métallique, utilisez le niveau de régime le plus bas afin d'éviter toute dépréciation de la Brosse et du matériel.

Lustrage :

Veillez a ce que la surface a traiter ainsi que les bonnets de lustrage soient exempts de saletés. Les particules de saleté peuvent etre à l'origine de rayures sur la surface.

• Faites passer l'appareil de manière régulière sur la surface à lustrer sans exercer de pression.

• Pour les emplacements difficiles d'accès, enlevez le bonnet de lustrage du disque de lustrage et traitez l'emplacement à la main.

• Veillez à ce que la peinture àTRAitter ait éte nettoyée avec soin et soit complètement sèche. Les peintures fortement oxydées nécessitant la mise en œuvre d'un nettoyant spécial.

• Que ce soit pour cirer ou pour lustrer, n'utilise que des produits de bonne qualite et observez également les recommendations indiquées par le fabricant sur l'emballage.

Mise en marche et arrêt de l'appareil

Portez toujours vous équipement personnel de protection lorsqu'you travailliez avec I'appareil.

1. Verifiez que le disque monte est adapté aux travaux prevus.
2. Verifiez si la piece est bien sécurisée ou si la surface de travail est préparée en conséquence.
3. L'appareil est doté d'un interrupteur marche/arrêt avec blocage contre toute mise en route involontaire. Pour la mise en marche, maintenez l'interrupteur marche/arrêt (2) pressé pendant que vous le poussez vers l'avant jusqu'à enclenchement.

1. ÀpRES chaque changement de disque et avant chaque mise en service, faites un essai de fonctionnement d'environ 1 minute à vide afin de vérifier que le disque est bien en place.

2. ÀpRES la mise en marche, attendez que l'appareil ait atteint son régime nominal. Ce n'est qu'après que vous pouvez commencer à travailler.

3. Pour arrêté l'appareil, appuyez sur l'arrière de l'interrupteur marche/arrêt (2). L'interrupteur marche/ arrêt (2) repasse dans la position initiale.

Attention

Le disque continue à tourner du fait de l'inertia après que l'appareil ait eté arrêté. Risque de blessures!

Mise hors service

Avertissement relat à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arretez l'appareil.
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Si besoin est, laissez refroidir l'appareil.
• Retirez l'outil de l'appareil (voir au chapitre Mise en service).
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Accessoires disponibles

Avertissement

Utilisez uniquement les accessoires et les apparciels auxiliaires mentionnés dans la notice d'instructions. L'utilisation d'autres outils et d'autres accessoires que ceux recommendés dans la notice d'instructions peut entrainer un risque de blessure.

Désignation Numéro d'article
Set de disques diamant, 4 pieces, 0 110 mm / 115 mm	6.225.001.121

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

Toutes les tâches de dépannage nécessitant l'ouverture du boîtier sont à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.

Une légère fumée ou une odeur apparait lors de la première utilisation :

• Il ne s'agit ni d'un dernier ni d'une panne. Ce phénomène disparait rapidement après un certain temps de fonctionnement.

L'appareil ne se met pas en marche :

• Vérifiez le raccordement au secteur.
• Vérifiez le bon état du cordon et de la fiche secteur. Si vous constatez que l'appareil est endommagé, n'essayez pas de le remettre en marche.

Si le cordon secteur de cet apparéil est endommagé, il doit être remplace par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque.

• Vérifiez le fusible ou le disjoncteur secteur.
• En cas de chute brutale du régime, un blocage dans la découpe par exemple, l'alimentation électrique du moteur est interrompue. Pour redémarrer l'appareil, placer l'interrupteur marche/arrêt (2) en position « Arret » et remettez la meuleuse d'angle en marche.

Info

Attendez au moins 10 minutes avant de remettre l'appareil en marche.

Le disque oscille :

• Verifiez que vous avez bien monté un disque adapté à cet apparéil.
• Vérifiez que la bride support (10) est bien positionné dans les ouvertures prévues à cet effet.
  Assurez-vous que le disque (12) repose sans jeu et à fleur sur la bride support (10).
  Assurez-vous que I'ecrou de serrage (11) est place face plane contre le disque (12).

Le capot de protection tremble :

• Veillez à ce que la vis de serrage (9) soit bien serrée. Au besoin, resserrez la vis de serrage (9).

Le disque ne tourne pas, bien que le moteur fonctionne :

• Vérifiez que l'écrou de serrage (11) est bien serré, voir chapitre Changement de l'outil
  Assurez-vous qu'aucun reste de piece ne bloque l'entrainment. Au besoin, extrayez ce qui bloque.
  Veillez a ce que le disque ne se bloque pas dans la piece a usiner.

Le moteur ralentit :

• Verifiez que la piece à usiner n'entraîne pas une surcharge de l'appareil.
• Réduisez la pression sur la piece à usiner.
• Verifiez si la pierce à usiner convient aux travaux à effectuer.

Le disque ne pénétre pas sans problème dans le matériel à travailler ou la puissance de coupe est trop faible :

• Vérifiez que le disqueChoisi convient au matériel àtraiter.
• En cas d'usure du disque, remplacez-le par un neuf.

L'appareil devient brulant :

• Verifiez que le disque convient bien aux travaux à effectuer.
  Veiliez à ne pas exercer une pression trop élevé sur l'appareil pendant le travail.
• Les fentes d'aération (4) doivent être maintainues libres afin d'éviter une surchauffe du moteur.
• Attendez 10 minutes avant de remettre l'appareil en marche.

Remarque

Attendez au moins 3 minutes après toute intervention de maintenance ou de réparation. Vous pouvez alors remettre l'appareil en marche.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Entretien

À respecter avant tous travaux de maintenance

Avertissement relat à la tension électrique

Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.

• Arrêtez l'appareil.
• Debranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
• Laissez entierement refroidir l'appareil.

Avertissement relat à la tension électrique

Tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise spécialisée homologue ou par la société Trotec.

Indications de maintenance

Aucune piece à entretenir ou à lubrifier par l'utilisateur ne se trouve à l'intérieur de la machine.

Nettoyage

L'appareil doit être nettoyé avant et après chaque utilisation.

Remarque

L'appareil ne doit pas etre lubrifie apres le nettoyage.

Avertissement relat à la tension électrique

Risque d'electrocution provoquee par la pénétration de liquide dans le boitier!

Ne plongez pas l'appareil et les accessoires dans I'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

• Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entre en contact avec les composants électriques. N'utilise pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.
• Séchez l'appareil avec un chiffon doux et non pelucheux.
• Enlevez la poussière du capot de protection, de la bride support et de l'écrou de serrage.
• Les dépôts de poussière sont à retarder des orifices d'aération afin d'éviter une surchauffe du moteur.
• Pour l'entretien du disque, voir chapitre Changement de l'outil.

Élimination

Le pictogramme représentant une poubelle barrée, apposé

sur un apparéil électrique ou électronique, signifie que celui-ci ne doit pas être eliminé avec les ordures menagères. Des points de collecte Gratis pour les apparéils électriques ou électroniques usages sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvrez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibités de prise en charge. Sinon, adressez-vous à une entreprise homologue dans votre pays pour le recyclage et l'élimination des apparéils électriques usages.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation évientuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersenir.

Déclaration de conformité

Traduction de la déclaration de conformité originale conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A

Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, concu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.

Modèle / produit : PAGS 10-115

Type: meuleuse d'angle

À partir de l'année modèle: 2021

Normes harmonisées appliquées :

EN 55014-1:2017
EN 60745-1:2009/A11:2010
EN 60745-2-3:2011/A13:2015
EN 61000-3-2:2014
EN 61000-3-3:2013

Normes et specifications techniques nationales appliquées :

• AfPS GS 2019:01 PAK
  EN 55014-2:2015
  EN 61000-3-3:2013/A1:2019
  EN IEC 61000-3-2:2019

Nom du fabricant et de la personne autorisée à étabir les documents techniques :

Trotec GmbH

Grebbener Straße 7, D-52525 Heinsberg

Telephone:[phone]

E-mail: [e-mail]

Lieu et date de la déclaration :

Heinsberg, le 10.12.2021
