Caractéristiques techniques	Autoradio AIWA CTX409 avec lecteur CD, AM/FM, entrée AUX et USB
Puissance de sortie	4 x 50 Watts
Formats audio supportés	MP3, WMA
Affichage	Écran LCD rétroéclairé
Fonctionnalités supplémentaires	Prise en charge des stations de radio numériques, égaliseur 5 bandes
Utilisation	Installation facile dans la plupart des véhicules, commandes intuitives
Maintenance	Nettoyage régulier de la façade et des connecteurs, mise à jour des logiciels si disponible
Sécurité	Protection contre les surtensions et court-circuits, verrouillage de sécurité
Informations générales	Dimensions standard pour montage en tableau de bord, compatible avec la plupart des véhicules

FOIRE AUX QUESTIONS - CTX409 AIWA

Comment allumer l'autoradio AIWA CTX409 ?

Pour allumer l'autoradio, appuyez sur le bouton d'alimentation situé sur le panneau avant de l'appareil.

Comment régler le volume sur l'autoradio AIWA CTX409 ?

Utilisez le bouton de volume situé sur le panneau avant pour augmenter ou diminuer le volume. Tournez-le vers la droite pour augmenter le volume et vers la gauche pour le diminuer.

Comment connecter mon téléphone via Bluetooth à l'autoradio AIWA CTX409 ?

Activez le Bluetooth sur votre téléphone et recherchez les appareils disponibles. Sélectionnez 'AIWA CTX409' dans la liste des appareils pour établir la connexion.

Pourquoi l'autoradio ne capte-t-il pas les stations radio ?

Vérifiez si l'antenne de l'autoradio est correctement installée. Assurez-vous également que vous êtes dans une zone avec une bonne couverture radio.

Comment changer de source audio sur l'autoradio AIWA CTX409 ?

Appuyez sur le bouton 'Source' pour faire défiler les différentes sources audio disponibles, telles que FM, AM, Bluetooth ou USB.

Comment réinitialiser l'autoradio AIWA CTX409 ?

Pour réinitialiser l'autoradio, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil avec un objet pointu, comme un stylo, pendant quelques secondes.

L'autoradio AIWA CTX409 ne s'allume pas, que faire ?

Vérifiez que l'autoradio est correctement câblé et que le câble d'alimentation est connecté à une source d'alimentation fonctionnelle. Assurez-vous également que le fusible n'est pas grillé.

Comment mettre à jour le firmware de l'autoradio AIWA CTX409 ?

Visitez le site Web d'AIWA pour télécharger la dernière version du firmware et suivez les instructions fournies pour l'installation via USB.

Comment écouter de la musique à partir d'une clé USB sur l'autoradio AIWA CTX409 ?

Insérez votre clé USB contenant des fichiers audio dans le port USB de l'autoradio. Sélectionnez ensuite 'USB' comme source audio pour commencer à écouter.

L'autoradio AIWA CTX409 affiche un message d'erreur, que faire ?

Référez-vous au manuel d'utilisateur pour le code d'erreur spécifique. En général, vous pouvez essayer de réinitialiser l'appareil ou de vérifier les connexions.

Comment régler l'égaliseur sur l'autoradio AIWA CTX409 ?

Accédez aux réglages audio dans le menu de l'autoradio, puis sélectionnez l'égaliseur pour ajuster les niveaux de basses, médiums et aigus selon vos préférences.

MODE D'EMPLOI CTX409 AIWA

Nous vous remercions d'avoir choisi ce produit AIWA. Pour optimiser ses performances, veuillez lire attentivement ce mode d'emploi.

Outre ce mode d'emploi, veuillez également vous référer aux manuels d'installation et de connexion séparés.

PRECAUTIONS

• Cet appareil est conçu pour fonctionner uniquement dans un système électrique à masse négative CC de 12 volts.
• Pour éviter tout court-circuit, déconnecter le terminal de batterie automobile négative jusqu'à ce que l'appareil soit monté et entièrement connecté.
• Au remplacement du fusible, bien utiliser un fusible de même ampérage. L'emploi d'un fusible à ampérage supérieur peut sérieusement endommager l'appareil.
• Maintenir les tournevis, etc. ou autres objets métalliques ou magnétiques éloignés de la tête de lecture.
• Quand la voiture est garée en plein soleil en été, la température peut considérablement augmenter à l'intérieur. Laisser la température ambiante baisser avant de faire fonctionner l'appareil.
• Maintenir le volume à un niveau permettant d'entendre les avertissements sonores (klaxons, sirènes, etc.).

Remarques sur les cassettes

NE PAS soumettre les cassettes aux rayons directs du soleil, à des températures très chaudes ou très froides ou à l'humidité. Maintenir les cassettes à l'écart d'appareils avec aimants intégrés pour éviter tout bruit non souhaité ou toute perte de qualité du son.

NE PAS toucher la surface de la bande, parce que la saleté ou la poussière pourraient adhérer aux têtes.

Ne pas oublier de retirer la cassette de l'appareil quand il n'est pas utilisé.

ATTENTION

Les modifications ou ajustements à ce produit, non expressément approuvées par le fabricant, peuvent annuler le droit ou l'autorité de l'utilisateur à faire fonctionner ce produit.

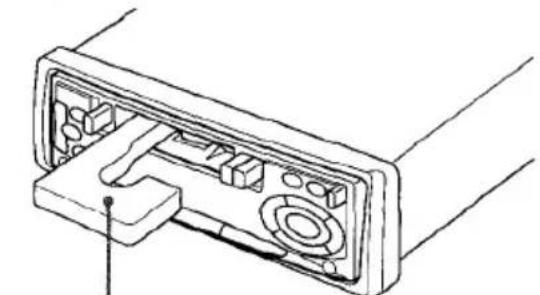

Précaution pour le bourrelet de protection

Cet appareil est expédié avec un bourrelet de protection dans le logement de cassette.

Ne pas oublier d'appuyer sur EJECT ▲ pour retirer ce bourrelet avant de faire fonctionner l'appareil.

Cet appareil peut se contrôler avec une télécommande RC-SW1 ou RC-CD1 AIWA (vendue séparément).

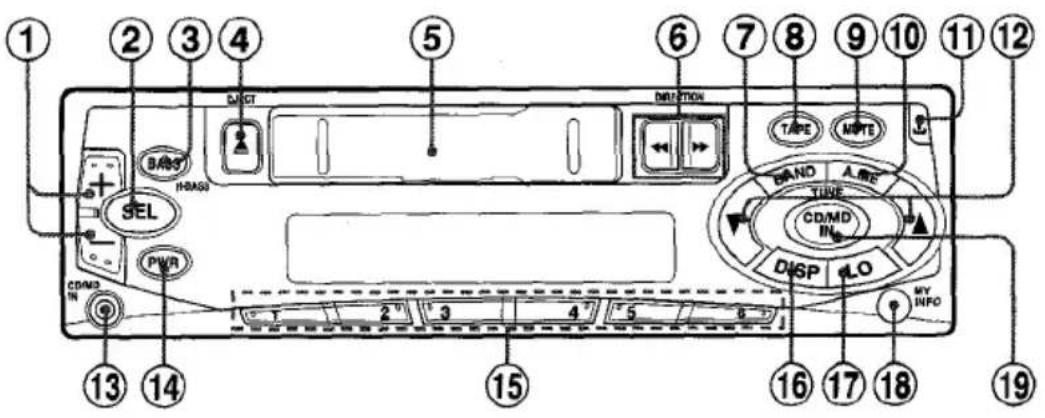

PANNEAU AVANT

1 2 3 4 5 6 7 8 9 10 11 12 BAS I-BAS DIRECTION TAPE NOTE DAND A.M.E. TIME CD/MD IN DISP LO MY INFO SEL PWR CD/MD IN 13 14 15 16 17 18 19

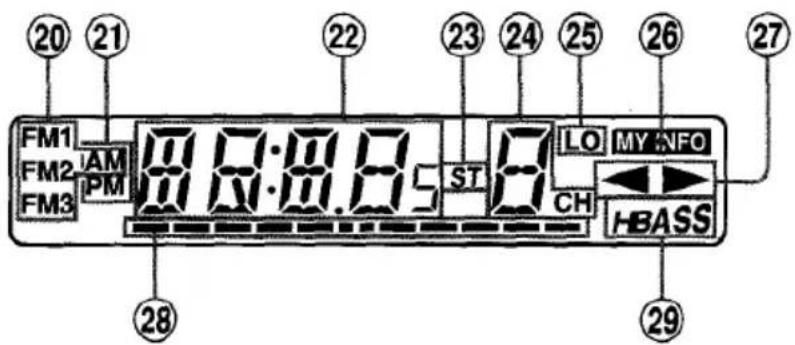

Fenêtre d'affichage

20 21 22 23 24 25 26 27 FM1 AM ST LO MY NFO FM2 PM ST CH HBASS 28 29

① Touche +/- (contrôle audio)
② Touche SEL (sélection)
③ Touche H-BASS
④ Touche EJECT
⑤ Logement de cassette
⑥ Touche DIRECTION ◀◀/▶▶
⑦ Touche BAND
⑧ Touche TAPE
⑨ Touche MUTE
⑩ Touche A.ME (mémorisation automatique/balayage de préréglage)
⑪ Touche ⊥ (libération)
⑫ Touche TUNE ▼/▲
⑬ Prise CD/MD IN (dia. 3,5 mm)
⑭ Touche PWR (mise sous/hors tension)
⑮ Touches de préréglage des stations 1 – 6
⑯ Touche DISP (affichage)
⑰ Touche LO (local/DX)
⑱ Touche MY INFO (mes informations)
⑲ Touche CD/MD IN

⑳ Indicateur de bande
②1 Indicateur AM/PM
②2 Section d'affichage principale
②3 Indicateur ST (stéréo)
⑳ Section sous-affichage
⑳ Indicateur LO (local)
②6 Indicateur MY INFO (mes informations)
⑳ Indicateur ◀▶ (sens de la bande)
26 Indicateur de contrôle audio
29 Indicateur H BASS

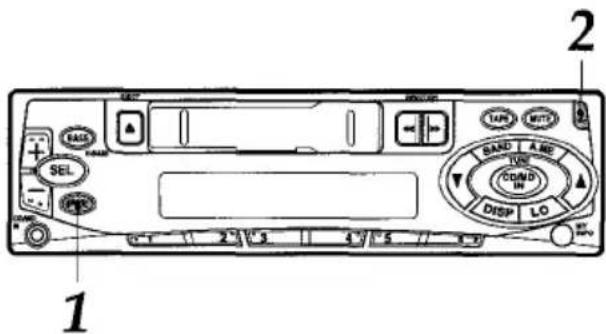

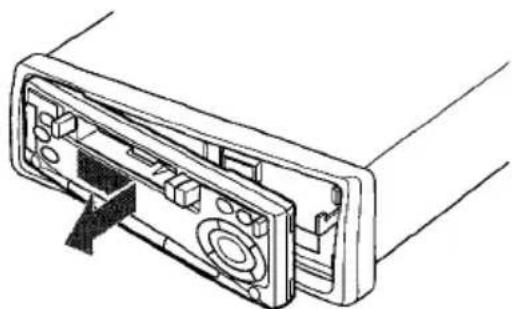

DETACHEMENT ET FIXATION DU PANNEAU AVANT

1 2 3 4 5 6 7 8 9 10 TARE MATE BAND A.MC LINE COND IN DISP LO OFF LOAD SELECT SALAD

Il est possible de détacher le panneau avant de l'appareil et de l'emporter quand on laisse la voiture sans surveillance.

Utiliser le sac de transport fourni pour transporter le panneau avant hors de la voiture.

Avant de détacher le panneau avant, retirer la cassette pour éviter tout dommage à l'appareil.

1 Presser PWR pour mettre l'appareil hors tension.
2 En soutenant le panneau avant d'une main, presser ♂ pour libérer un côté du panneau. Prendre garde de ne pas faire tomber le panneau. Il peut être brutalement éjecté à ce moment-là.
3 Tirer sur le panneau avant pour le retirer de l'appareil.

NE PAS toucher le connecteur au verso du panneau avant, cela pourrait le salir et provoquer une mauvaise connexion qui se traduira par un mauvais fonctionnement.

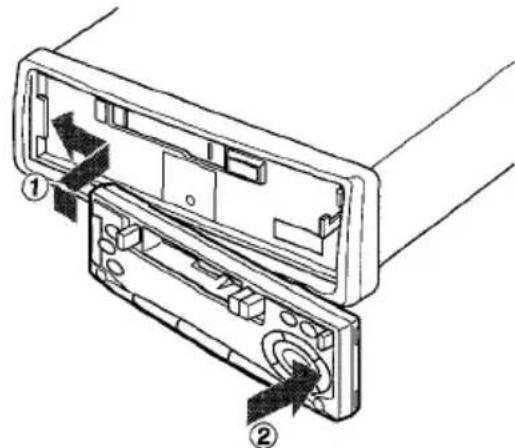

Fixation du panneau avant

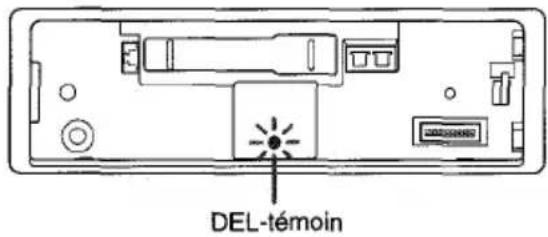

La DEL-témoin est visible sur l'avant de l'appareil quand le panneau avant est détaché. Elle est prévue pour décourager les voleurs, et continue à clignoter quand le panneau avant est détaché. Cet appareil n'est doté d'aucun autre système de sécurité, tel qu'avertisseur sonore de sécurité, et il y a donc des limites à son efficacité.

DEL-témoin

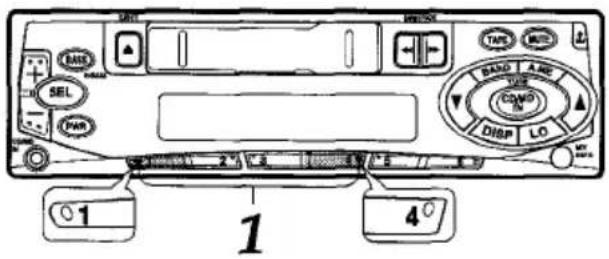

Cet appareil est préréglé à l'usine pour émettre un bip à chaque pression d'une touche sur le panneau avant, sauf ♠, ▲, ◀◀ et ▶▶. Le bip peut être supprimé de la manière suivante.

1 4°

1 L'appareil hors tension, presser simultanément 1 et 4.

L'indication "BEEP" apparaît.

A chaque pression, cette fonction s'active ou se désactive.

La fonction bip est activée quand l'indication "BEEP" apparaît et que l'indicateur de contrôle audio et allumé, et désactivée quand l'indicateur est éteint.

EEP Indicateur de contrôle audio

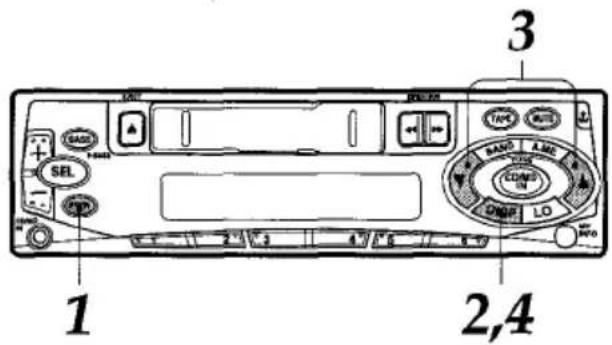

REGLAGE DE L'HORLOGE

1 2,4 3

1 Presser PWR pour mettre l'appareil sous tension.

2 Presser et maintenir enfoncé DISP pendant plus de 2 secondes jusqu'à ce que l'indication de l'horloge clignote. L'indication de l'horloge disparaîtra si l'étape 3 n'est pas effectuée dans les 5 secondes.

AM-12:00

3 Presser TUNE ▼ pour régler les heures. Presser TUNE ▲ pour régler les minutes.

4 Presser DISP pour faire démarrer l'horloge à 0 seconde.

Affichage de l'horloge en mode radio ou lecture de cassette

Presser DISP. L'affichage de l'horloge apparaît pendant 5 secondes, puis l'appareil revient à l'affichage antérieur.

Pour prérégler automatiquement des stations (mémorisation automatique)

1 2 SALD SEL PWR CANDO LAMP COND DISP LD BY BPO

1 Presser BAND pour sélectionner la bande souhaitée parmi FM1, FM2, FM3 et AM.

FM1 100.1

2 Presser et maintenir enfoncé A.ME pendant plus de 2 secondes pour activer la fonction de préréglage automatique.

Les six stations les plus puissantes disponibles seront sauvegardées en mémoire sur les touches 1 à 6 de stations préréglées dans l'ordre de puissance de leur signal.

Utiliser cette fonction pour prérégler automatiquement jusqu'à 6 stations pour chacune des bandes FM1, FM2, FM3 et AM (total de 24 stations).

• Quand la mémorisation automatique est terminée, la station préréglée dans 1CH est accordée.
• Presser une seconde fois A.ME pour arrêter la mémorisation automatique.

Pour contrôler les stations préréglées (balayage préréglé)

• Pour contrôler les stations préréglées, presser A.ME pendant moins de 2 secondes. Les stations préréglées en mémoire seront accordées chacune pendant 5 secondes dans l'ordre.
• Presser une seconde fois A.ME ou une des touches 1 à 6 de stations préréglées pour annuler cette fonction.

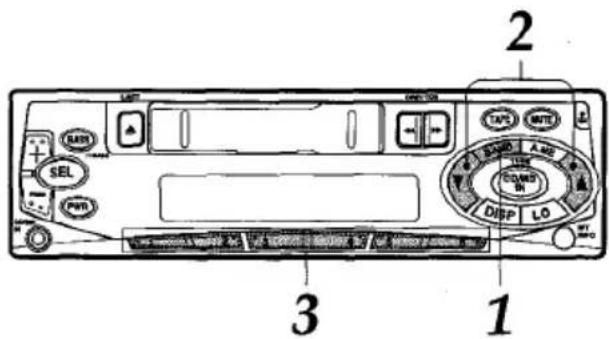

Préréglage manuel de stations

Il est possible de prérégler manuellement des stations qui n'ont pas été sélectionnées pour la mémorisation automatique.

2 TAPE NOTE DAVID A-40 100 COM/IN DISP LO 3 1

1 Presser BAND pour sélectionner la bande souhaitée parmi FM1, FM2, FM3 et AM.
2 Accorder la station qu'on souhaite prérégler avec TUNE ▼ ou TUNE ▲.
3 Presser une des touches 1 à 6 de stations préréglées pendant environ 2 secondes.

Le numéro de la touche de station préréglée apparaîtra à côté de l'indication de fréquence.

Numéro de préréglage

FM2 100.1 3CH

Répéter cette procédure pour prérégler jusqu'à 6 stations pour chacune des bandes FM1, FM2, FM3 et AM.

- Si l'on essaie de prérégler une station sur une touche de station préréglée sur laquelle une autre station de la même bande est déjà préréglée, la station préalablement préréglée sera effacée.

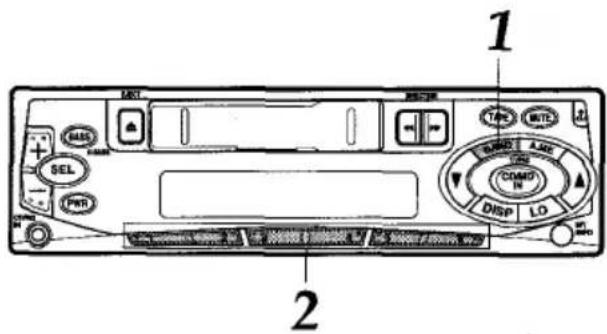

Accord des stations préréglées

1 2 TAPC BATE SAND AADC COMN DISP LD

1 Presser BAND pour sélectionner la bande souhaitée parmi FM1, FM2, FM3 et AM.
2 Presser la touche de station préréglée souhaitée.

Le numéro de la touche de station préréglée s'affichera à côté de l'indication de fréquence.

Contrôle actif de la réception d'accord (ATRC)

Cet appareil supprime automatiquement le bruit FM dû à la variation de la puissance du signal résultant du déplacement de la voiture.

• Le circuit de mélange automatique incorporé mélange les signaux des canaux droit et gauche selon la puissance de la réception. Simultanément, le circuit passe-bas s'active pour maintenir la qualité du son.
• Si la réception devient encore plus faible, l'appareil passera automatiquement au mode monaural pour réduire le bruit.

FONCTION MES INFORMATIONS

La radio peut être activée par minuterie pour un programme radio par jour. L'appareil se met automatiquement sous et hors tension en mode radio aux heures préréglées.

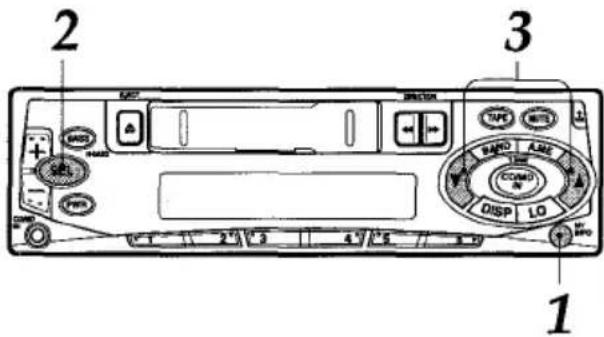

Réglage de la minuterie

2 3 1 2/3 3 4/5 TAP BATE RAND ALME COMUN DISP LO

1 L'appareil hors tension, presser et maintenir enfoncé MY INFO pendant 2 secondes.

L'indication "PO" clignote dans la fenêtre d'affichage.

P0

2 Presser SEL.

L'indication de la minuterie clignote.

AM-12:00

3 Régler l'heure souhaitée pour l'allumage de l'appareil en mode radio.

Presser TUNE ▼ pour régler les heures. Presser TUNE ▲ pour régler les minutes.

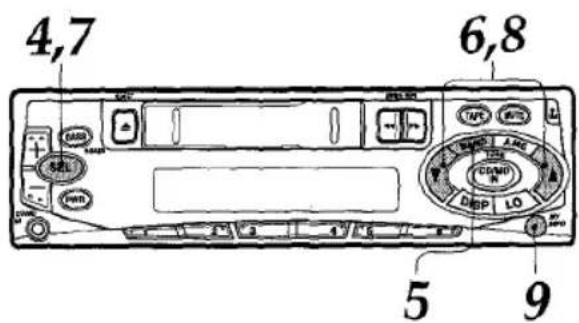

FONCTION MES INFORMATIONS

4,7 6,8 5 9

4 Presser SEL.

L'indication radio clignote.

Indicateur de bande

FM1 305.1

5 Presser BAND pour sélectionner la bande.
6 Accorder la station qu'on souhaite prérégler avec TUNE ▼ ou TUNE ▲.
7 Presser SEL.

L'indication de la minuterie clignote.

PM 3:30

8 Régler l'heure à laquelle l'appareil doit s'éteindre.

Presser TUNE ▼ pour régler les heures.

Presser TUNE ▲ pour régler les minutes.

9 Presser et maintenir enfoncé MY INFO pendant 2 secondes.

Le réglage est sauvegardé en mémoire et l'appareil s'éteint.

Activation de la minuterie

1 L'appareil sous tension, presser MY INFO.

L'indicateur "MY INFO" s'allume et la minuterie est activée.

Pour annuler la minuterie

Presser une seconde fois MY INFO de sorte que l'indicateur "MY INFO" s'éteigne.

Pour contrôle le réglage

Mettre l'appareil hors tension et presser MY INFO.

L'heure de mise sous tension, puis la fréquence radio et l'heure de mise hors tension, apparaissent dans la fenêtre d'affichage pendant 1 seconde chacune, ensuite l'appareil se met hors tension.

Remarques

• Même si l'appareil est en un mode autre que radio, il commutera automatiquement au mode radio et accordera le programme de radio préréglé à l'heure préréglée.
• Même pendant l'écoute d'un programme radio avec cette fonction, la pression des touches suivantes commutera l'appareil à un autre mode:

— La pression de BAND commutera l'appareil au mode radio.
— La pression de TAPE commutera l'appareil au mode lecture de cassette.
— La pression de CD/MD IN commutera l'appareil au mode CD/MD IN.

Si vous changez de mode avec ces touches, l'appareil ne se coupera pas à l'heure de coupure réglée par minuterie.

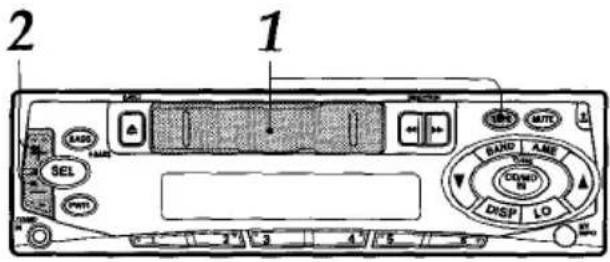

LECTURE DE CASSETTE

2 1 SASO SEL PNTY BAND A&E COLD DISP LO MTC HND 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 BAND A&E COLD DISP LO HY

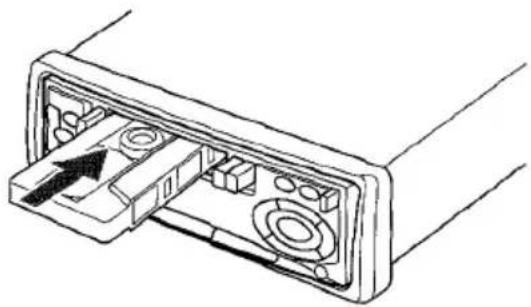

1 Insérer une cassette pour démarrer la lecture.

Si une cassette est déjà insérée, presser TAPE pour démarrer la lecture.

La lecture démarre dans la direction dans laquelle l'appareil a lu précédemment.

TAPE

2 Ajuster le volume avec +/-.

Presser les touches suivantes pour assurer le transport de la bande.

Pour	Presser la touche
Ejecter la cassette*
Changer de face lue	et simultanément
Avancer rapidement la face supérieure de la bandeRebobiner la face inférieure de la bande
Rebobiner la face supérieure de la bandeAvancer rapidement la face inférieure de la bande
Arrêter le bobinage rapide et reprendre la lecture	ou légèrement**

* A l'éjection de la cassette, l'appareil commute au mode radio.
** Ne pas presser 📋 ou 📋 à fond. Cela pourrait modifier le sens de défilement de la bande.

Fonction d'inversion automatique

A la fin de la bande en lecture ou en avance rapide, le sens de défilement de la bande est automatiquement inversé, et la lecture reprend.

Indications de sens de défilement de la bande

	Lecture	Avance rapide ou rebobinage
Côté supérieur
Côté inférieur

LECTURE DE CASSETTE

Avant la coupure du commutateur d'allumage

Ejecter la cassette de l'appareil avant de couper le commutateur d'allumage. Sinon l'appareil pourra être endommagé au retrait du panneau avant.

Commutation de modes

Quand l'appareil est en mode radio, l'insertion d'une cassette commute automatiquement l'appareil au mode lecture de cassette.

Pour éviter les problèmes de bande

Avant d'insérer une cassette dans l'appareil, vérifier que la bande est bien tendue. Si nécessaire, éliminer le mou de la bande en insérant un crayon dans le trou d'axe et en le tournant.

Les cassettes à bande de 90 minutes ou plus sont très fines; elles se déforment et s'endommagent facilement. Leur emploi n'est pas recommandé.

1 Presser SEL pour sélectionner le mode à ajuster parmi: VOL (volume), BAS (graves), TRE (aiguës), BAL (balance) et FAD (fader).

Les indications suivantes s'afficheront cycliquement.

Si vous ne passez pas à l'étape 2 dans les 5 secondes, le mode sélectionné est annulé, et l'indication revient au mode source présent.

2 Presser +/- pour ajuster le niveau.

Presser et maintenir enfoncé l'une des touches pour changer rapidement de niveau. Ajustez chaque mode en vous référant aux indicateurs de contrôle audio de la fenêtre d'affichage (voir la page 3).

	-	+
VOL	Réduit le volume.	Augmente le volume.
BRS	Réduit le niveau des graves.	Augmente le niveau des graves.
TRE	Réduit le niveau des aiguës.	Augmente le niveau des aiguës.
BAL	Réduit le niveau de la ou des enceintes droites.	Réduit le niveau de la ou des enceintes gauches.
FRD	Réduit le niveau des enceintes avant.	Réduit le niveau des enceintes arrière.

Le volume seul peut être ajusté en pressant +/- sans sélectionner de mode à la touche SEL.

Touche MUTE

Presser pour réduire temporairement le volume. Une seconde pression restaurera le volume précédent.

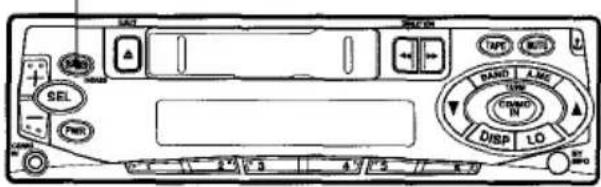

H-BASS (High BASS)

Il est possible d'apprécier une musique avec des graves renforcés.

H-BASS

SAC SELECT PWR R2 1/3 4 1/5 E 20 RESET TPE BUTS RAND A.MC TME BRAND IN DISP LO BY BPO

Presser H-BASS pour obtenir des graves puissants.

L'indicateur "HBASS" s'allume.

La fonction est activée/désactivée à chaque pression de H-BASS.

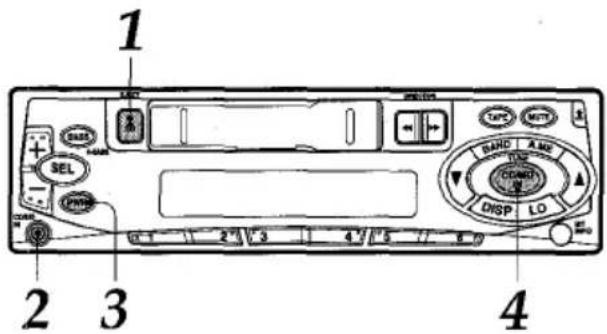

RACCORDEMENT D'UN LECTEUR DE CD/MD PORTABLE OU D'UN AUTRE APPAREIL

Cet appareil est équipé d'une prise d'entrée (CD/MD IN) de niveau de ligne assurant un son de haute qualité.

1 2 3 4

1 Si une cassette est insérée, la retirer pour éviter tout dommage à l'appareil.
2 Raccorder le lecteur de CD/MD portable, etc. via la prise CD/MD IN (dia. 3,5 mm) de l'appareil.
3 Presser PWR pour mettre l'appareil sous tension.
4 Presser CD/MD IN pour écouter l'appareil raccordé.

L'indication "CD" s'affiche.

- Voir le mode d'emploi de l'appareil raccorté pour de plus amples informations à son sujet.

Remarque

Ne pas oublier de presser CD/MD IN après la connexion d'un lecteur de CD/MD portable, etc. à la prise CD/MD IN pour écouter à l'aide de l'équipement raccordé.

Même si l'équipement est raccordé à la prise CD/MD IN, il sera impossible d'écouter avec cet équipement sans commuter l'appareil au mode CD/MD IN en pressant CD/MD IN.

MAINTENANCE

Nettoyage du panneau avant

Quand la surface du panneau avant est sale, l'essuyer avec un chiffon doux et sec.

Nettoyage de la tête de lecture

Utiliser une cassette de nettoyage pour nettoyer la tête de lecture et les cabestans environ une fois par mois.

Si la tête de lecture est sale, les tonalités aiguës ne seront pas reproduites correctement.

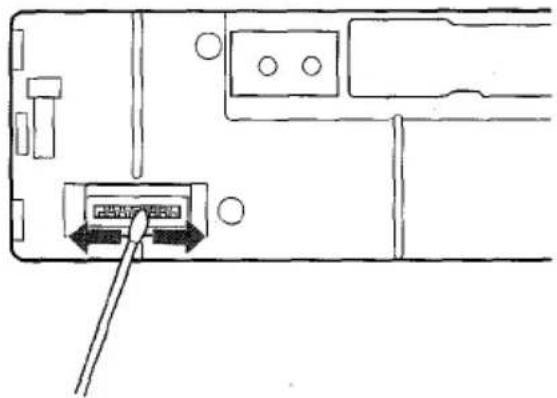

Nettoyage du connecteur

Le connecteur au verso du panneau avant doit être nettoyé de temps en temps. Essuyer la surface du connecteur avec une ouate de coton légèrement humectée d'alcool.

Plage de fréquences: 87,5 MHz à 108 MHz (par étapes de 100 kHz) 87,5 MHz à 108 MHz (par étapes de 50 kHz)

Sensibilité utilisable: 12,7 dBf

Seuil de sensibilité 50 dB: 17,2 dBf

Rejet IF: 80 dB

Réponse de fréquence: 30 Hz à 15.000 Hz

Rapport signal/bruit: 63 dB

Séparation stéréo: 35 dB à 1 kHz

Sélectivité d'un canal de substitution: 70 dB

Taux de capture: 3 dB

(AM (MW))

Plage de fréquences: 530 kHz à 1.710 kHz (par étapes de 10 kHz) 522 kHz à 1.620 kHz (par étapes de 9 kHz) Sensibilité utilisable: 30 μV (30 dB)

SECTION CASSETTE

Vitesse de défilement de la bande:

Réponse de fréquence: 40 Hz à 14.000 Hz

Séparation stéréo: 40 dB

Temps FF/REW: 190 sec. (C-60)

SECTION AUDIO

Puissance de sortie max: 35 W × 4 canaux

Entrée CD/MD IN

Sensibilité d'entrée (impédance de charge) CD/MD IN: 500 mV (10 kΩ)

GENERALITES

Tension d'alimentation: 14,4 V (11 à 16 V tolérés), CC, masse négative

Impédance de charge: 4 Ω

Contrôle de la tonalité: Graves ±10 dB à 100 Hz Aiguës ±10 dB à 10 kHz

Tension de sortie préampli (impédance de charge): 2,2 V (10 kΩ)

Encombrement: 182 (l) × 53 (h) × 155 (p) mm Accessoires fournis: Sac de transport (1)

- Les spécifications et l'aspect extérieur sont sujets à modifications sans préavis pour amélioration du produit.
