HSA2280ETB - Four à micro-ondes HAIER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Four à micro-ondes
Capacité	22 litres
Puissance micro-ondes	800 W
Puissance grill	1000 W
Nombre de niveaux de puissance	5 niveaux
Fonctionnalités spéciales	Grill, décongélation, cuisson rapide
Dimensions (L x P x H)	48,5 x 39,5 x 28 cm
Poids	12 kg
Type de contrôle	Manuel avec boutons
Matériau de la cavité	Acier inoxydable
Sécurité enfant	Oui
Consommation énergétique	Classe énergétique A
Accessoires inclus	Plateau tournant, grille

FOIRE AUX QUESTIONS - HSA2280ETB HAIER

Comment régler le minuteur sur le HAIER HSA2280ETB ?

Pour régler le minuteur, tournez le bouton du minuteur dans le sens des aiguilles d'une montre jusqu'à la durée souhaitée. Le temps maximum est de 30 minutes.

Pourquoi mon micro-ondes ne chauffe-t-il pas ?

Assurez-vous que le four est correctement branché et que la porte est bien fermée. Si le problème persiste, cela pourrait être un signe de défaillance du magnétron.

Comment nettoyer l'intérieur du HAIER HSA2280ETB ?

Utilisez un chiffon doux et humide avec un peu de savon doux. Évitez les produits abrasifs qui pourraient rayer la surface.

Le micro-ondes émet un bruit étrange, que faire ?

Un bruit inhabituel peut être dû à un objet coincé dans le ventilateur ou à des pièces usées. Vérifiez l'intérieur et, si nécessaire, contactez le service après-vente.

Puis-je utiliser des contenants en plastique au micro-ondes ?

Assurez-vous que le plastique est étiqueté comme étant compatible avec le micro-ondes. Évitez les plastiques non résistants à la chaleur qui peuvent fondre.

Comment décongeler des aliments avec le HAIER HSA2280ETB ?

Sélectionnez la fonction de décongélation sur le panneau de commande et entrez le poids de l'aliment. Le micro-ondes ajustera automatiquement le temps de décongélation.

Mon micro-ondes affiche un code d'erreur, que signifie-t-il ?

Les codes d'erreur indiquent généralement un problème spécifique. Consultez le manuel d'utilisation pour interpréter le code et suivre les recommandations.

Comment régler la puissance de cuisson ?

Appuyez sur le bouton de puissance, puis sélectionnez le niveau souhaité (par exemple, 100%, 80%, 60%).

Le plateau tournant ne fonctionne pas, que faire ?

Vérifiez que le plateau est correctement positionné sur son support. Si le problème persiste, un moteur défectueux pourrait être la cause.

Est-ce que je peux cuire des œufs au micro-ondes ?

Évitez de cuire des œufs dans leur coquille car ils peuvent éclater. Utilisez un récipient adapté et percez le jaune avec une fourchette.

Comment réinitialiser le micro-ondes HAIER HSA2280ETB ?

Débranchez le micro-ondes pendant environ 5 minutes, puis rebranchez-le pour le réinitialiser.

MODE D'EMPLOI HSA2280ETB HAIER

• MISE EN GARDE: Quand l'appareil est manipulé en mode combinaison, les enfants ne devraient utiliser le four que sous la supervision d'unadulte, en raison des températures générées;
• MISE EN GARDE : Si la porte ou son joint sont endommages, le four ne doit pas etre manipulé avant d'avoir ete remis en etat par une personne competente ;
• MISE EN GARDE : Il est dangereux pour quiconque autre qu'une personne qualifiée de se livrer à des services ou opérations de réparations impliquant d'oter un capot protégeant des expositions à l'énergie du micro-onde ;
• MISE EN GARDE : les liquides et autres alimentes ne doivent pas'être réchauffés dans des recipients scellés, car ils seraient susceptibles d'exploser ;
• MISE EN GARDE : N'autoriser les enfants à utiliser le four sans surveillance que si des instructions appropriées leur ont été données, leur permettant d'utiliser le four de façon sure et de comprendre les dangers d'une utilisation incorrecte.
• N'utiliser que des ustensiles convenables aux jours à micro-ondes
• Lorsque des alimentés sont chauffés dans des recipients en matière plastique ou en papier, surveiller le four fréquement afin d'éviter les risques d'inflammation.
• Si de la fumée apparait, arrêter ou débrancher le four et garder la porte fermée pour étouffer les flammes évientuelles.
• Le chiffage de boissons par micro-ondes peut provoquer un jaillissement brusque et différé de liquide en ébullition, aussi des précautions doivent-il être prises lorsque le recipient est manipulé.
  Le contenu des biberons et des pots d'aliments pour bébés doit être remué ou agité et la température doit être vérifiée avant consommation, afin d'éviter les brûlures.
• Lesœufs dans leur coquille et lesœufs durs entiers ne doivent pas être cuits dans un four à micro-ondes car ils risquent d'explorer, même après la fin de cuisson.
• Le four doit être nettoyé régulièrement et tout dépôt de nourriture doit être enlevé.
• Si l'appareil n'est pas maintainu dans un bon etat de propriete, sa surface pourrait se degrader, afferter de façon inexorable la durée de vie de l'appareil et conduire à des situations dangereuses.
• Si le cordon d'alimentation est endommagé, il doit être impératifement replacé par le fabricant ou un service qualifié compétent pour éviter tout danger.

SPECIFICATIONS

Alimentation W0821,zH05\~V032:

Puisance W008:

constuée : zHM054,2

Fréquence: 470mm(W) X 377mm(D) X 282mm(H)

Dimensions extérieure: 315mm(W) X 330mm(D) X 195mm(H)

Capacité: 22litres

Poids net : Approx. 12.2kg

AVANT D'APPELER LE SERVICE APRES-VENTE

1. Si le four ne fonctionne pas du tout, ou si l'affichage n'appeaît pas, bien disparait :
   a) Verifiez que le four soit bien branché, en toute sécurité. S'il ne l'est pas, débranchez-le, attendez 10 secondes, et rebranchez-le.
   b) Verifiez qu'un fusible defectieux, ou qu'un disjoncteur ouvert ne soit pas à l'origine du manque de courant. Si vous ne trouvez aucin problème de ce côté, testez la prise avec une autre machine.

2. Si le micro-ondes ne démarre pas :
   a) Vérifiez que la minuterie est correctement programmée.
   b) Vérifiez que la porte est bien fermée, et que les verrous de sécurité sont enclenchés. Sans quoi, le micro-ondes ne sera pas alimenté.

SI AUCUNE DES ACTIONS CI-DESSUS NE RESOUT LE PROBLEME, CONTACTEZ UN TECHNICIEN QUALIFIE.

Note:

Cet apparéil est à usage menager, et destiné à rechauffer des aliments et boissons par voie d'énergie electromagnetique, il ne doit être utilisé qu'en interieur.

INTERFERENCES RADIO

Le fonctionnement du four à micro-ondes peut provoquer des interférences avec votre radio, votre téléviseur ou tout autre équipement similaire. Pour réduire ou supprimer les interférences éventuelles, prenez les mesures suivantes

a. Nettoyez la porte et la surface d'étanchéité du four.
b. Eloignez le four à micro-ondes du récepteur radio/TV autant que possible.
c. Utilisez une antennecorrectement installee pour voire radio/TV afin de recevoir un signal aussi fort que possible.

INSTALLATION

1. Assurez-vous que tout emballage a bien ete enleve a l'intérieur du four.
2. Àpres déballage, assurez-vous que l'appareil ne présenteaucun dommage visible,telsque:

Portemalalignee

Porte endommagée

Bosses ou trough sur la fenêtre de la porte, ou sur l'affichage

Si vous découvert de tels dommages, N'UTILISEZ PAS le four.

1. Ce micro-ondes pèse 12,2 kg, et doit être place sur une surface horizontally capable de supporter un tel poids.
2. Le four ne doit pas se trouver à proximé de haute chaleururs, ou de vapeur.
3. NE RIEN PLACER sur le haut du four.
4. NE PAS enlever la plaque tournante..
5. Comme pour tout apparéil, la surveillance d'adulte est impérative en cas d'utilisation par des enfants.

AVERTISSEMENT-CET APPAREIL DOIT ETRE BRANCHÉ A UNE PRISE DE TERRE.

1. L a prise de courant doit être à portée facile du cable d'alimentation
2. Ce four requiert une alimentation de 1,3 kVA en entrée. Il est conseilé de contacter un spécialiste si vous avez besoin d'aide pour installer le four.

ATTENTION: Ce four est protégé en interne par unFuse 10A250V

IMPORTANT

Le cable de branchement de cet apparéil sont colorés selon le code suivant :

Vert et jaune :Terre :

Bleu:Neutre

Marron : Sous tension

Etant donné qu'il est possible que les couleurs des fils dans le cable de branchement de l'appareil ne correspondent pas aux marquages de votre prise de courant, procédez comme suit :

Le fil vert et jaune doit être relié à la borne de la prise de courant marquée de la lecture E, ou du symbole terre , de couleur vert et vert jaune.
Le fil bleu doit etre relié à la borne de la prise de courant marquee de la lettre N, ou colorée en noir.
Le fil marron doit être relié à la borne de la prise de courant marquee de la dette L, ou colorée en rouge.

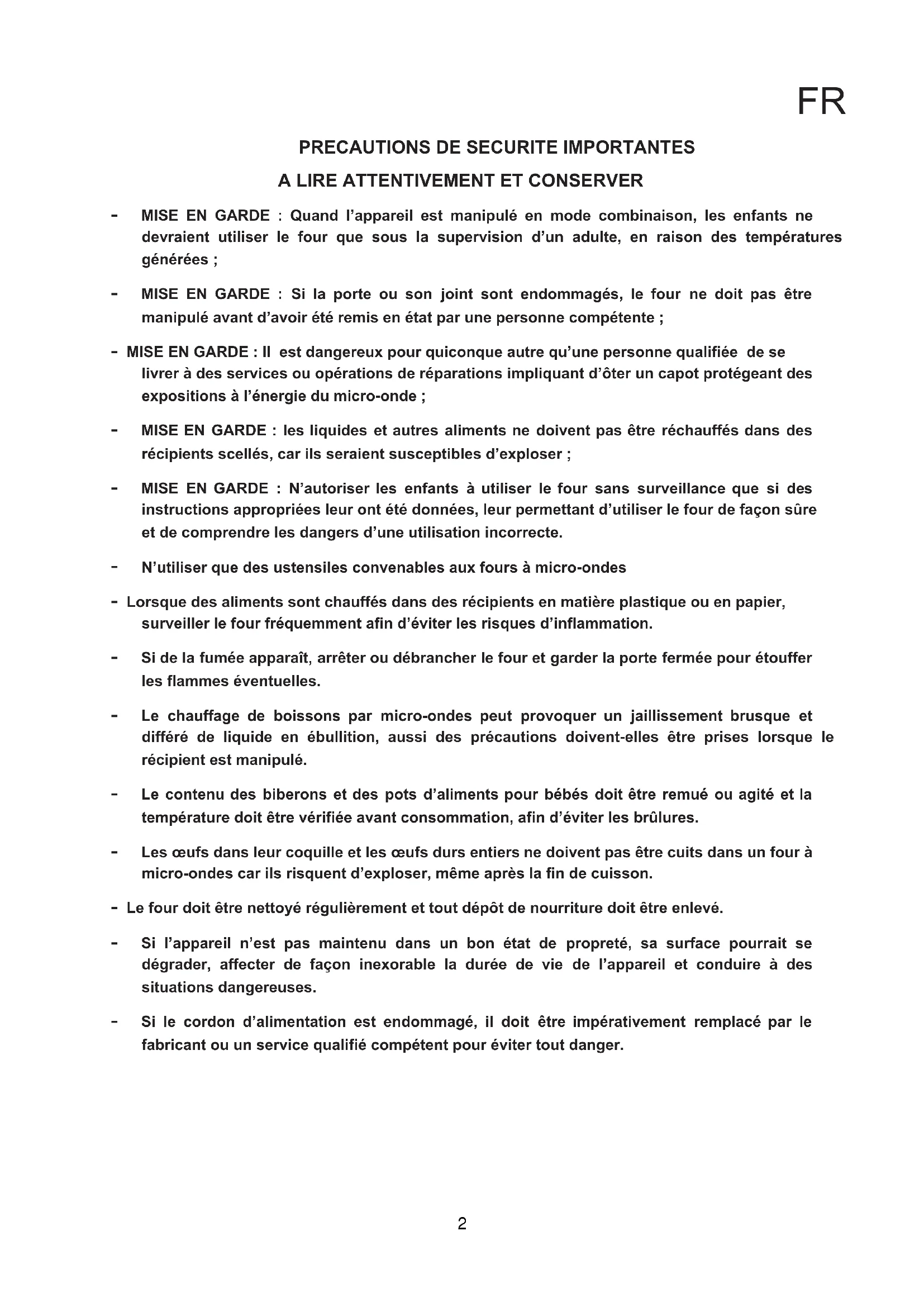

PRECAUTIONS DE SECURITE IMPORTANTES

• MISE EN GARDE : Quand l'appareil est manipulé en mode combinaison, les enfants ne devraient utiliser le four que sous la supervision d'unadulte, en raison des températures générées ; (uniquement pour modèles avec fonction grill)
• MISE EN GARDE : Si la porte ou son joint sont endommagés, le four ne doit pas être manipulé avant d'avoir été remis en état par une personne compétente ;
• MISE EN GARDE : Il est dangereux pour qu'onque autre qu'une personne qualifiée de se livrer à des services ou opérations de réparations impliquant d'oter un capot protégeant des expositions à l'énergie du micro-onde ;
• MISE EN GARDE : les liquides et autres alimentés ne doivent pas être réchauffés dans des recipients scellés, car ils seraient susceptibles d'exploser ;
• MISE EN GARDE : N'autoriser les enfants à utiliser le four sans surveillance que si des instructions appropriées leur ont été données, leur permettant d'utiliser le four de façon sure et de comprendre les dangers d'une utilisation incorrecte.
  Le four doit etre convenablement aeré. Gardez un espace vide de 10 cm à l'arriere, 15 cm sur les deux côtes, et 30 cm sur le devant du four. N'enlevez pas les pieds du four, et ne bloquez pas ses entrées d'air.
• N'utiliser que des ustensiles convenables aux jours à micro-ondes.
  Lorsque des alimentes sont chauffes dans des recipients en matière plastique ou en papier, surveiller le four fréquement afin d'éviter les risques d'inflammation.
  Si de la fumee apparait, arreter ou debrancher le four et garder la porte fermée pour etouffer les flammes eventuelles.
  Le chauffage de boissons par micro-ondes peut provoquer un jaillissement brusque et différé de liquide en ébullition, aussi des précautions doivent-illes être prises lorsque le recipient est manipulé.
  Le contenu des biberons et des pots d'aliments pour bébés doit être remué ou agité et la température doit être vérifiée avant consommation, afin d'éviter les brûlures.
• Les oeufs dans leur coquille et les oeufs durs entiers ne doivent pas etre cuits dans un four a micro-ondes car ils risquent d'exploser, meme apres la fin de cuisson.
  Lorsque you nettoyz les surfaces de la porte du four, ses verrous, ou son interieur, n'tilisez que des savons doux et non abrasifs, ou des détergents appliqués sur une éponge, ou un chiffon doux.
• Le four devrait être nettoyé réguièrement, et les dépôts de nourriture enlevés.
  Si le four n'est pas maintainu dans des conditions de propriete suffisantes, il est possible que ses surfaces se detertiorent, affectant ainsi la durée de vie de l'appareil, et causant potentiellement un danger.
  Si le cordon d'alimentation est endommagé, il doit être impératifement par le fabricant, le service après-vente, ou toute personne qualifiée, afin d'éviter tout danger.

PRECAUTIONS GENERALES D'UTILISATION

Pour vous assurer une utilisation optime de ce four, les règles et précautions ci-dessous sont à prendre :

1. Lorsque you faites fonctionner le tour, veillez à toujours avoir le plateau de verre, et son support à roulettes correctement placés.
2. N'utilisez pas le four pour d'autres raisons que la préparation d'aliments, tels que le séchage de vêtements, papier, ou autres objets non-alimentaires, ou pour stérisifer des objets.
3. Ne faites pas fonctionner le four a vide, cela pourrait l'endommager.
4. N'utilisez pas l'intérieur du four pour y ranger des objets, tells que papiers, livres de cuisine, etc.

5. Percer avec une fourchette la pelure des pommes de terre, pommes et tout autre fruit ou legume recouvert d'une pelure, avant de les cuire.

6. N'insérez aucun objet dans les ouvertures du boîtier extérieur.

7. N'enlevez jamais, sousaucun prétexte, des parties du four, telles que pieds, attaches, vis, etc.
8. Placez les alimentés dans des recipients convenables avant de lesmettre dans le four.
9. IMPORTANT-USTENSILES A NE PAS UTILISER AVEC VOTRE FOUR A MICRO-ONDES

N'utilise pas de casseroles en métal, ou toute vaisselle contenant des poignées en métal.

N'utilise rien contenant des cordures métalliques.

N'utilisez pas de plastiques couverts.

N'utilisez pas d'ustensiles mélaminés, car ceux-ci contiennent un composant absorbant l'énergie du micro-ondes. Cela peut potentiellement brûler ou causer des craques sur l'ustensile, et ralentir la cuisson.

N'utilisez pas des ustensiles de la marque Centura. Leur vernis ne convient pas aux micro-ondes. Les tasses Corelle sont également à éviter.

N'effectuez pas de cuisson dans des recipients fermés, tels que des bouteilles ou des tupperware scellés, car ceux-ci pouraient exploser si rechauffes au micro-ondes.

N'utilise pas de thermomètres conventionnels pour vérifier la température de vos plats, des thermomètres spécifiques sont disponibles pour les micro-ondes.

1. Les ustensiles de micro-ondes doivent etre utilisés selon la notice de leur fabricant.
2. N'essayez pas de faire de friture dans ce mirco-ondes.
3. Gardez à l'esprit qu'un micro-onde ne réchauffe que le liquide contenu dans un recipient,只不过 que le recipient en lui-même. Meme si, après réchauffage, le micro-ondes

ne semble pas particulièrement chaud, souvenez-vous que le liquide, ou l'aliment à l'intérieur evacuera autant de vapeur ou de gouttelettes que pour une cuisson traditionnelle.

1. Testez toujours la température des alimentés cuisineles vous-même, particulièrement s'il s'agit d'aliments/liquides pour bébés. Il est déconseilé de ne jamais consommer d'aliments/liquides directement à la sortie du micro-ondes, mais de les laisser reposer pendant quelques minutes, afin que la chaleur se distribue équitablement.
2. Les alimentés contenant à la fois des matières grasses et de l'eau, comme les bouillons, doivent rester dans le four pendant 30-60 secondes. Ceci afin que le mélange se stabilise et ne bouillonne pas quand une cuillère, ou un cube, y est inséré.
3. Gardez à l'esprit que certains types de nourritures relativement grasses ou sucres, tels que viandes, ou gâteaux, se rechauffent très rapidement. N'utilise pas de recipients en plastique pour rechauffer de tels alimentés.
4. Les ustensiles de cuisine peuvent devenir chauds après contact avec des alimentés réchauffés. Ceci est particulièrement vrai si ces derniers sont emballés dans un film plastique. Des gants de cuisine pourrait être nécessaires pour manipuler ces derniers.
5. Pour réduire les risques de feu à l'intérieur du micro-ondes :
   (a) Ne faites pas trop cuire vos alimentes. Surveillance attentivement le four a micro-ondes si du plastique, papier, ou autres matieres combustibles sont placées à l'intérieur.
   (b) Retirer les attaches des sacs avant de les placer dans le four..
   (c) Dans le cas où le contenu du micro-ondes prendrait feu, gardez la portefermée, débranchez la prise, ou éteignez le disjoncteur

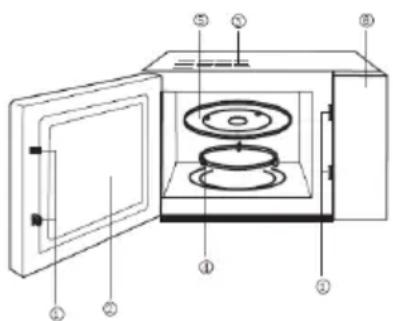

FEATURE DIAGRAM

(1) Systeme de verrouillage de sécurité
(2) Vitre de la porte
(3) Grille de ventilation d'air chaud
(4) Anneau du plateau tournant
(5) Plateau en verre
(6) Panneau de commande

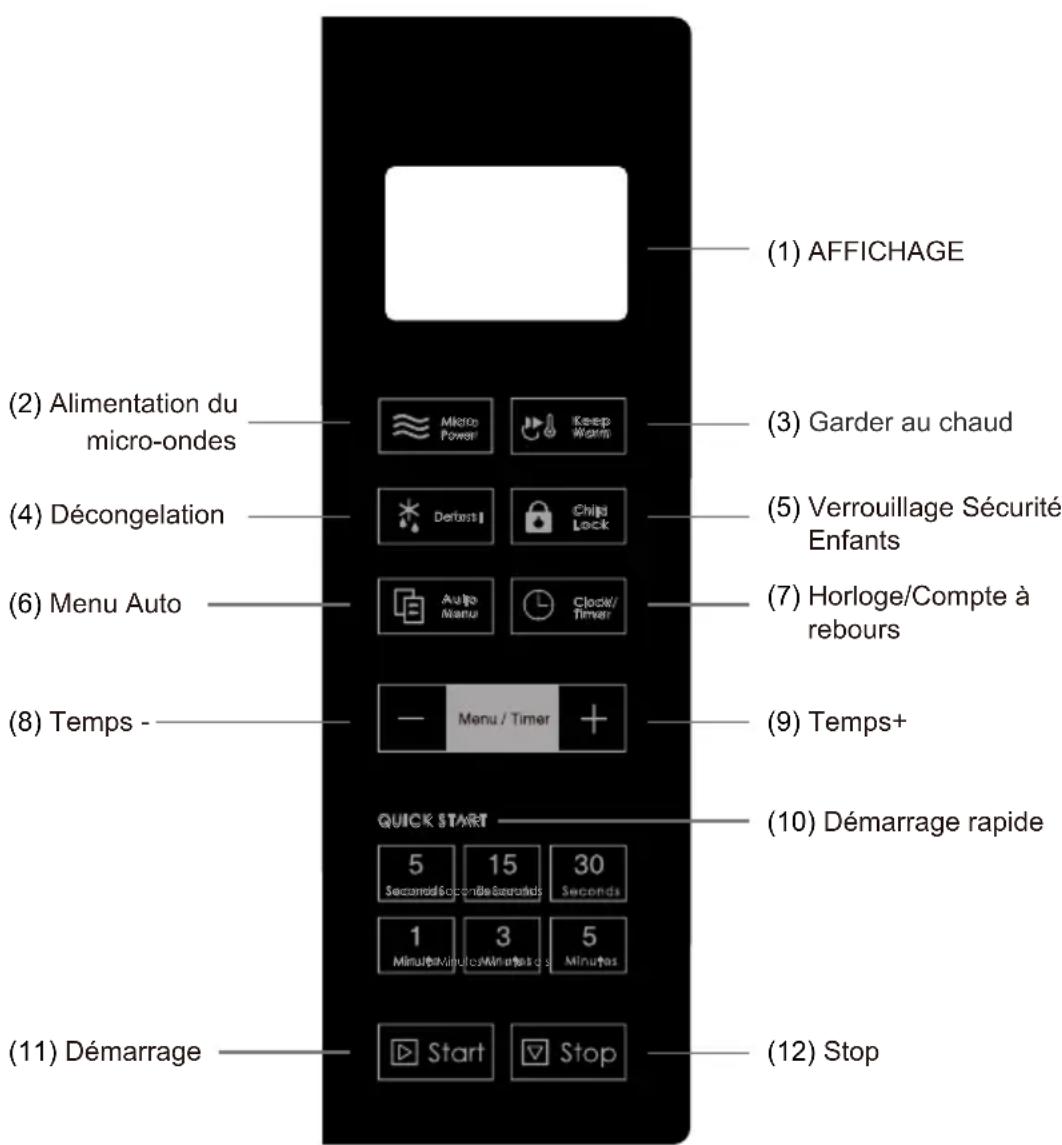

PANNEAU DE COMMANDE

Mode d'emploi

1. Chauffage à Bouton unique

A l'aide d'un simple un bouton, vous pouvez demarrer la cuisson simple. Très pratique et rapide pour chauffer un verre d'eau. Exemple: chauffer un verre de lait

a) Placer un verre de lait sur le plateau en verre tournant et fermer la porte.
b) Appuyer sur le bouton "Demarrer", le four à micro -ondes fonctionne à 800W pendant 1 minute.
c) Vous entendrez 5 bips lorsqu'la cuisson est terminée.

2. Chauffage micro-ondes

Cette fonction possede deux options.

1) Chauffage micro-ondes rapide (800W).

Exemple: réchauffer des alimentés à 800W pendant 5 minutes.

a)Programmer le temps de cuisson sur "5:00".
b) Appuyer sur "Demarrer".

2) Chauffage micro-ondes par opération manuelle

Exemple : pour rechauffer des alimentes à 600W pendant 10 minutes.

a) Appuyer sur le bouton "Micro", selectionner 600W.
b)Programmer le temps de cuisson sur "10:00
c) Appuyer sur "Demarrer"

Il y a 5 niveaux de puissance. Le plus long temps de chauffage disponible est de 60 minutes.

Nombre de touchers Affichage
1	800W
2	600W
3	450W
4	300W
5	150W
6	80W

3. Décongélation automatique selon le poids

Selectionner le type d'aliment et le poids, le four vous aidera automatiquement à ajuster le niveau d'alimentation et le temps. Exemple : déconceler 500 g de viande congelée.

a) Appuyer sur le bouton "Décongélation automatique", "dEF" s'affichera.
b) Tourner le bouton "+" ou "-" pour définir le poids à 500 g.
c) Appuyer sur "Demarrer"

Le poids des alimentés doit être inférieur à 2kg.

4.Auto-Menu

Il vous suffit simplement de selectionner le type d'aliment et le poids, le four ajustera automatiquement la puissance et le temps. Exemple : Auto cuisson de 400g de poisson

A) Appuyer sur le bouton "Auto menu" jusqu'à ce que "A-5" s'affiche.
B) Tourner le bouton "+" ou "-" jusqu'à ce que "400" s'affiche.
C) Appuyer sur "Démarrer"

g

Poids Menu Nbr. De touchers	A-1 A-2	A-3 A-4	A-5 A-6
	Riz	Légumes	Viande	Spaghetti	Poisson	Pain
1 100 100	200 1 100 100
2 200 200	300 2 200 200
3	300	300	400		300	300
4	400	400	500		400	400
5 500 500	600 500 500
6 600 800	600 600
7	1000 700
8		800
9		900
10			1		000

5. Horloge

Le four peut etre utilise comme une horloge.Example: pour configurer l'heure sur 16:30

A) Appuyer sur "Horloge", le symbole de l'horloge se met à clignoter dans l'affichage. Appuyez sur "+" ou "-" pour définir "16:00".
B) Appuyer sur "Horloge" encore une fois, appuyez sur "+" ou "-" pour définit "16:30".
C) Appuyer de nouveau sur "Horloge", le réglage est terminé, l'heure tourne désormais.

6. Heure programmee

La fonction d'heure programmée permet au four à micro-ondes de commencer la cuisson automatique à une heures définie et arrêter automatiquement l'opération après avoir terminé la cuisson. (Vous doivent régler l'horloge avant d'utiliser la fonction de chronomètre). Exemple : l'heure actuelle du four à micro-ondes est régée à 16:30, programme la cuisson à 18:15 sur 300W pendant 10 minutes.

A) Appuyer sur "Chronomètre" et définiir l'heure sur 18:15 (meme procEDURE que pour le réglage de l'horloge).
B) Appuyer sur "Micro" pour régler l'alimentation sur 300W
C) Regler le temps de cuisson sur 10 minutes, en appuyant sur "+" ou -"
D) Appuyer sur "Demarrer"

Si vous ne définissez pas la puissance et le temps de cuisson (en omettant les étapes B et C), et appuyez directement sur le bouton "Démarrer", le four à micro-ondes fonctionnera seulement comme une horloge, 10 bips retentiront 18:15, mais aucune autre fonction ne s'executera.

7. Verrouillage sécurité enfants

Pour activer la sécurité enfants, appuyez sur le bouton Verrouillage Sécurité Enfant pendant 5 seconde. Pressez le bouton à nouveau durant 5 secondes pour débloquer cette fonction.

8. Fonction conservation de chaleur

En mode Horloge, pressez la touche "Conservation de chaleur", affichez " ", via "+" "-", "5 secs", "15 secs", "30 secs" "1mins", "3mins", "5mins", réglez le temps de fonctionnement. Le temps de fonctionnement disponible va de 15 secs à 90 minutes, appuyez sur « Démarrer » pour commencer.

9. Fonction Oubli

A. Par défaut, quand un programme est terminé, le four bipera une fois. Àpres deux minutes sans que la porte ne soit ouverte, un nouveau bip retentira. Si la porte ne s'ouvre toujours pas, elle bipera encore, plus de rappel après cela.
B. Àpres la fin d'un programme, si la porte s'ouvre à nouveau, pas de rappel pour ce programme, ou trois fois l'alarme, la fin de ce programme est pas de rappel.
C. 6 minutes après la fin du programme, démarrez le programme et appuyez sur le bouton "Démarrer", effacer le temps, redémarrez le programme.

Note:

Si le mode Verrouillage Securite Enfants est active, la fonction Oubli n'est pas disponible

10. Fonction presentation

Appuyer sur le bouton « Stop», appuyer sur le bouton « Décongélation», bip, astuce dans la nourriture et fonction Oubli afficher IP: 5 affichages toutes les 5 secondes après la fin du programme, bip 5 secondes rappel, et appuyez sur le bouton « Stop » pour annuler le réglage, appuyez sur « Demarrer » et le réglage est terminé. ÀpRES la fin du programme, « Fonction Oubli » marche selon les paramètres.

11. Fonction économique d'énergie automatique

La porte s'ouvre à chaque fois, la lumière marche, la luzière s'éteindra automatiquement après 10 secondes. En état éteint et suspendu, la LED est allumée, 5 minutes sans manipulation, la LED est éteinte, l'horloge est affichée (l'horloge interne marche toujours).

PRENEZ SOIN DE VOTRE MICRO-ONDES

1. Eteignez le four, et débranchez-le avant de le nettoyer.
2. Gardez l'intérieur du four propre. Lorsque les éclaboussures ou les liquides déversés adhérent aux parois, utilisez un chiffon humide pour les nettoyer. L'utilisation de détergents et abrasifs est déconseillée.
3. Les surfaces extérieures du four devraient etre nettoyées avec un chiffon humide. Pour eviter d'endommager les pieces de fonctionnement à l'intérieur du four, il est conseilé de ne pas laisser d'eau pénétrer par les ouvertures de ventilation.
4. Ne laissez pas le Panneau de Contrôle s'humidifier. Nettoyer avec un chiffon doux et humide, n'utilise pas de détergents, abrasifs, et sprays sur le Panneau de Contrôle.
5. Si de la vapeur s'accumule à l'intérieur ou autour de la porte du four, nettoyez à l'aide d'un chiffon doux. Cela peut arriver lorsque l'atmosphère est humide, mais ne signifie pas que l'appareil est défectueux.
6. Il est utile d'enlever occasionnellement le plateau de verre pour le nettoyer. Nettoyez le plateau dans de l'eau chaude et savonneuse, ou bien dans le lave-vaisse.
7. L'anneau de rouleau et la surface basse du four doivent être nettoyés régulièrement, pour éviter un bruit excessif. Essuyez simplement la surface basse du four avec un détergent doux, ou du produit de nettoyage de vitres, puis faites secher. L'anneau de rouleau peut être nettoyé dans de l'eau chaude et savonneuse, ou bien dans le lave-vaisselle. La vapeur de cuisson peut s'accumuler après des utilisations repétées, mais n'affecte pas la surface basse, ou les roues de l'anneau de rouleau.
   Quand you enlever l'anneau de rouleau de la surface basse pour nettoyage, faites attention à bien les replacer en correcte position.
8. Vous pouvez enlever les odeurs de votre four en combinant un verre d'eau au jus et la peau d'un citron dans un bol à micro-ondes profond. Placer le tout au micro-ondes pendant 5 minutes, essuyez soigneusement, puis séchez avec un chiffon doux.
9. Quand il est nécessaire de remplacer la luziere du micro-ondes, contactez voire revendeur pour la faire changer.

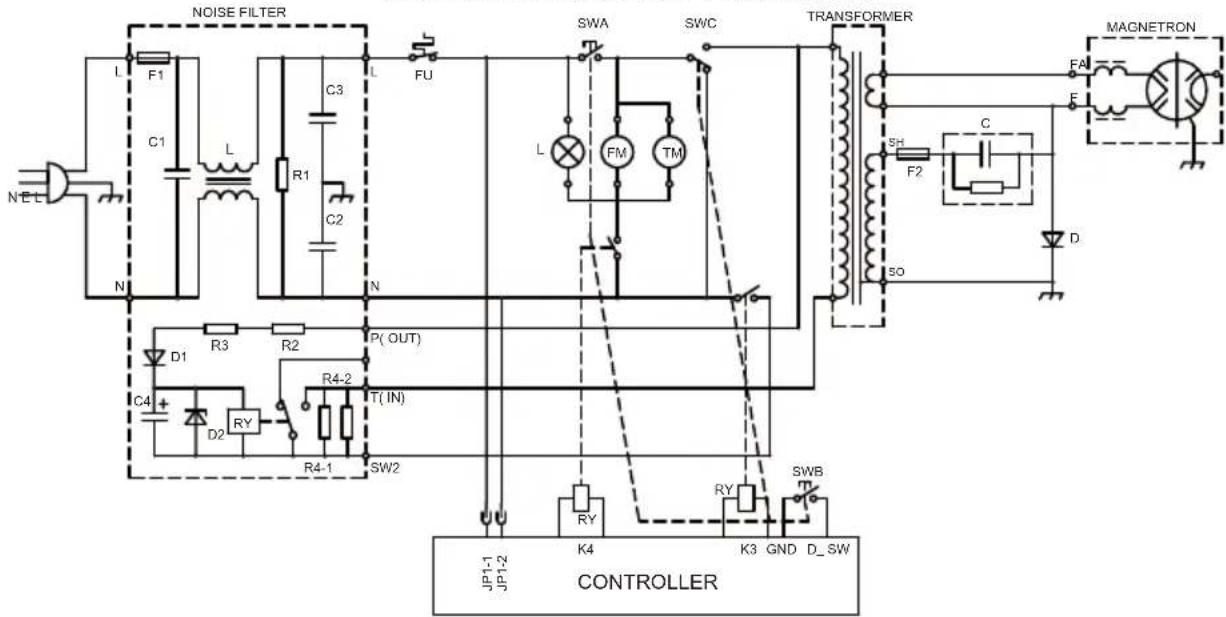

SCHEMATIC DIAGRAM

(DOOR OPENED,COOK OFF CONDITION)

*CIRCUIT SUBJECT TO CHANGE WITHOUT NOTICE

SWA:PRIMARY INTERLOCK SWITCH
L:LAMP
SWB: SECONDARY INTERLOCK SWITCH
FM:FAN MOTOR
SWC: THE MONITOR INTERLOCK SWITCH
TM: TURNTABLE MOTOR

ISTRUZIONI IMPORTANTI PER LA SICUREZZA

LEGGERE ATTENTAMENTE E CONSERVARE PER FUTURE CONSULTAZIONI
