LVSLS11C45GZ17IX - Lave-vaisselle SABA - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Lave-vaisselle
Capacité	11 couverts
Classe énergétique	A++
Niveau sonore	49 dB
Programmes de lavage	Éco, Intensif, Rapide, Prélavage
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	45 kg
Consommation d'eau	9.5 L par cycle
Fonctionnalités supplémentaires	Départ différé, Sécurité enfants
Entretien	Filtres à nettoyer régulièrement, utilisation de sel régénérant
Garantie	2 ans

FOIRE AUX QUESTIONS - LVSLS11C45GZ17IX SABA

Le lave-vaisselle ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous que le disjoncteur n'a pas sauté et que l'interrupteur de sécurité est en position 'ON'.

Pourquoi mon lave-vaisselle ne vidange pas l'eau ?

Vérifiez que le filtre n'est pas obstrué et nettoyez-le si nécessaire. Assurez-vous également que le tuyau de vidange n'est pas plié ou bouché.

Les assiettes ne sont pas bien nettoyées, que faire ?

Assurez-vous de ne pas surcharger le lave-vaisselle. Vérifiez que les bras gicleurs ne sont pas bloqués et qu'ils peuvent tourner librement. Utilisez un détergent de bonne qualité.

Pourquoi mon lave-vaisselle fait-il du bruit pendant le cycle ?

Des bruits normaux peuvent provenir des bras gicleurs ou des pompes. Cependant, si le bruit est excessif, vérifiez que des objets ne bloquent pas les pièces mobiles.

Le lave-vaisselle affiche un code d'erreur, que signifie-t-il ?

Référez-vous au manuel d'utilisation pour les codes d'erreur spécifiques. Chaque code indique un problème particulier, comme un problème de drainage ou de chauffage.

Comment puis-je éviter les dépôts de calcaire sur mes verres ?

Utilisez un produit de rinçage et assurez-vous que la dureté de l'eau est réglée correctement dans les paramètres du lave-vaisselle.

Peut-on utiliser des tablettes de détergent dans ce lave-vaisselle ?

Oui, le SABA LVSLS11C45GZ17IX est compatible avec les tablettes de détergent. Assurez-vous de suivre les instructions sur l'emballage pour un meilleur résultat.

Comment nettoyer l'intérieur du lave-vaisselle ?

Utilisez un nettoyant spécialement conçu pour les lave-vaisselles. Faites fonctionner un cycle à vide avec ce nettoyant pour éliminer les résidus accumulés.

Mon lave-vaisselle ne démarre pas le cycle, que faire ?

Vérifiez que la porte est bien fermée et enclenchée. Assurez-vous également que le programme sélectionné est correct et que le bouton de démarrage a été pressé.

MODE D'EMPLOI LVSLS11C45GZ17IX SABA

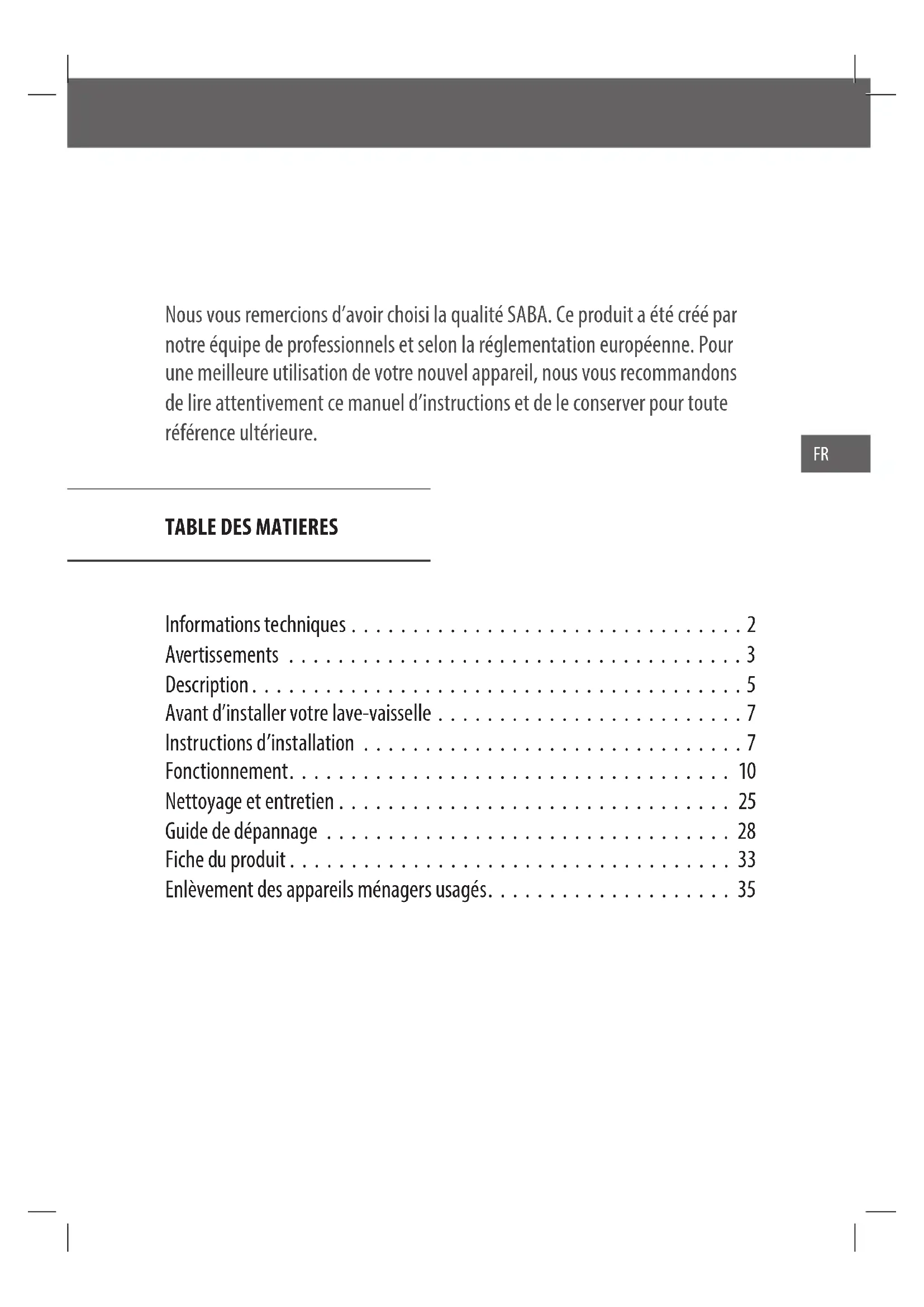

Nous vous remercions d'avoircision la qualite SABA. Ce produit a etecree par notre equipe de professionnels et selon la reglementation européenne. Pour une meilleure utilisation de votre nouvel appeareil, nous vous recommandons de dire attentivement ce manuel d'instructions et de le conserver pour toute reference ulterieure.

TABLE DES MATIERES

Informations techniques 2

Avertissements 3

Description 5

Avant d'insteller votre lave-vaiselle 7

Instructions d'installation 7

Fonctionnement. 10

Nettoyage et entretien 25

Guide de dépannage 28

Fiche du produit 33

Enlevement des apparils menagers usages. 35

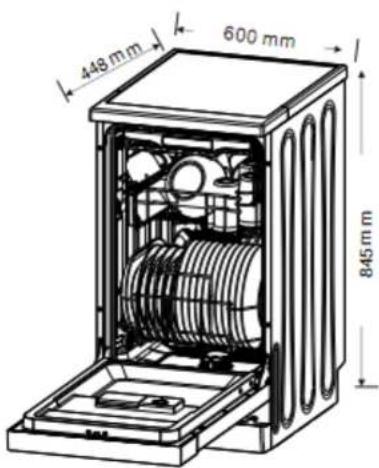

Informations techniques

Hauteur 845 mm
Largeur 448 mm
Profondeur 600 mm
Pression d'eau 0,04	1,0 MPa
Source d'alimentation	Voir fiche signalétique
Capacité 11 couverts

Avertissements

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentalles réduites ou dénuées d'expérience ou de connaissance, s'ills (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jour avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doit pas être effectuels par des enfants sans surveillance.
• Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son Service ÀpRES-Vente ou des personnes de qualification similaire afin d'éviter un danger.
• Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que:
• des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnementes professionnelnels;
• des fermes;
• l'utilisation par les clients des hotels, motels et autres environnementes à caractère résidentiel;
• des environnementés du type,chambres d'hôtes.

• La porte ne doit pas être laissée en position ouverte dans la mesure où cela pourrait présenter un danger de basculement.

• MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale.

• Les ouvertures de ventilation ne doivent pas etre obstruées par un tapis.
• L'appareil doit être raccordé au réseau de distribution d'eau en utilisant des jours de tuyaux neufs et qu'il convient de ne pas réutiliser des jours de tuyaux usages.
  Le nombre maximal de couverts à laver: 11.
• La pression de l'eau d'alimentation 0,04-1 MPa.
  Utilisez uniquement des ensembles de raccordement conformes à la norme EN61770 et recommends dans le pays.
• En ce qui concerne le instructions d'installation de l'appareil et les raccordements électriques, référez-vous au paragraphe "Installation" pages 7-9 ci-après de la notice.
  Pour « La façon de charger le lave-vaiselle», reférez-vous au paragraphe "Chargement des paniers" pages 12-14 ci-après de la notice.
• Concernant les instructions de l'entretien et nettoyage, reférez-vous au paragraphe "Nettoyage et entretien" pages 25-27ci-après de la notice.

Description

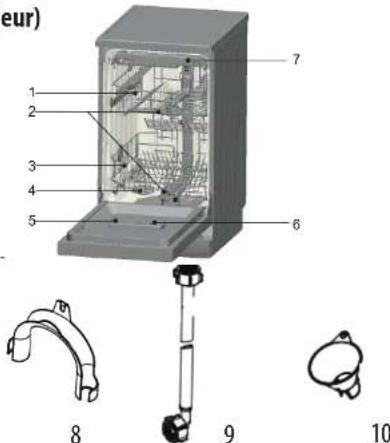

Vuedevant(intérieur)

Accessoire

1. Panier supérieur
2. Bras d'aspersion
3. Panier inférieur
4. Reservoir de sel
5. Compartment à détergent

6. Distributeur de liquide de rençage

7. Tiroir à couverts

8. Support coude pour tuyau de vidange
9. Tuyau d'arrivée d'eau
10. Entonnoir

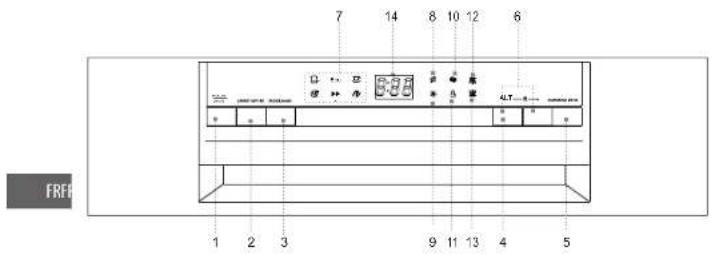

Panneau de contrôle

Presentsation

1. Bouton marche/arrêt
2. Fonction de départ différé
3. Sélection de programme de lavage
4. Bouton de lavage alternatif Appuyer sur ce bouton en choississant la fonction 3 en 1 panier supérieur ou panier inférieur
5. Fonction Départ/Pause

6+4. Fonction de verrouillage/ déverrouillage sécurité enfants
7. Indicateurs lumineux des programmes de lavage
8. Indicateur lumineux de replissage du compartment de sel
9. Indicateur lumineux de remplissage du liquide de rençage

1. Indicateur 3 en 1
2. Indicateur de verrouillage sécurité enfants
3. Indicateur supérieur de lavage

4. Indicateur inférieur de lavage

5. Affichage

Indique la durée du lavage, la durée avant le départ différé ou les codes d'erreur.

Avant d'installer votre lave-vaiselle

Avant de brancher le lave-vaisse à l'alimentation, vérifie que la tension indiquée sur la plaque signalétique de votre lave-vaisse correspond à la tension de votre domicile.

Cet apparéil doit être relié à la terre. Le fabricant n'est pas responsable pour les dommages se produit à cause de l'utilisation de la machine sans mise à la terre.

AVERTISSEMENT: Coupez l'alimentation électricque avant de procédé à l'installation du lave-vaisselle.

Instructions d'installation

Ce lave-vaisse peut etre instalé n'importe ou dans votre cuisine a partir du moment ou vous disposez d'assez d'espace pour le brancher et le relier aux canalisations d'arrivee et de sortie d'eau.

Pour des raisons de sécurité, n'utilise pas de rallonge avec cet apparéil.

Branchement à l'arrivée d'eau

Tuyau d'arrivée d'eau (alimentation en eau froide)

FRF1

Le tuyau d'arrivée d'eau de la machine se termine par un connecteur femelle de 3 / 4^ .La canalisation doit donc composer un connecteur male similaire ainsi qu'un robinet d'arrêt a proximé.

Vissez le connecteur croit du tuyau d'arrivee au robinet et serrez fermement; les rondelles doivent imperativement etre bien en place a chaque extrimite du tuyau.

Pression d'eau

Pour que l'appareil fonctionne parfaitement, la pression d'arrivée d'eau doit être comprise entre 0,04 MPa et 1 MPa. L'arrivée d'eau se contrôle au moyen d'un «interrupteur de pression», ainsi, si la pression des canalisations n'est pas assez forte, le lave-vaiselle mettra plus de temps à se replir et pourra ne pas fonctionner.

AVERTISSEMENT: Refermez le robinet après usage.

Branchement à l'évacuation d'eau

Insérez le tuyau de vidange dans un tuyau d'évacuation ou une colonne d'évacuation.

Fixez le tuyau de vidange au mur en utilisant le raccord de siphon fourni. L'extrémité du tuyau doit être raccordée à un tuyau d'évacuation dont la hauteur maximale doit être de 400 mm à 1000 mm au-dessus de la base du lave-vaisse.

Le diamètre de la colonne d'évacuation doit être d'au moins 40 mm afin de permettre une entree d'air autour de l'extrémité du tuyau d'évacuation.

Si des fuites sont détectées, coupez immédiatement l'alimentation en eau et vérifie tous les raccords de tuyaux. Resserrez les raccords si nécessaire.

Si, pour une raison quelconque, vous n'êtes pas en mesure d'arreter la fuite vous-même, veuillez consulter un plombier qualifié.

Mise à niveau

Placez le lave-vaiselle sur une surface plane et stable.

Il est très important que le lave-vaiselle soit parfaitement de niveau pour lui permettre de fonctionner correctement. Le cas échéant, ajustez les pieds situés à l'avant de l'appareil.

Fonctionnement

Ce lave-vaiselle nettoie la vaiselle en aspergeant un mélange d'eau propre et de détergent (sous pression) sur la surface sale des ustensiles. L'eau est pompée par les bras d'aspersion en rotation, passé par un filtre qui enlève les restes de nourriture et les particules sales, puis returne dans les bras d'aspersion. L'eau sale est pompée et replacée par de l'eau propre à la fin de chaque cycle (le nombre de fois dépend du cycle utilisé).

REMARQUE:

Une eau trop dure affecte le fonctionnement du lave-vaisse.

L'eau dure provoque également des dépôts d'hydroxyde de calcium (pellicule blanche) et/ou de tartre sur la surface interieure en inox de la cuve et sur la résistance du lave-vaiselle, située dans le faisard sous la grille amovible du filtré.

Pour minimiser les conséquences de ce problème, il est recommandé de faire fonctionner le lave-vaiselle à vide avec 1 verre de vinaigre blanc une fois par semaine.

Recommendations et mises en garde generales

Avant d'utiliser le lave-vaisselle pour la première fois, il est conseilé de dire les instructions ci-dessous pour savoir quels types d'articlesmettre au lave-vaisselle, et comment.

Avant d'insérer la vaiselle dans l'appareil, vous devez:

• Enlever le gros des résidus alimentaires (ex: os) qui risqueraient de boucher le filtré ou d'abîmer la pompe de lavage.
• Faire tremper les résidus brûlés au fond des poèles et des casseroles avant de lesmettre au lave-vaisselle. Il n'est en revanche pas nécessaire de rincer la vaisse sous le robinet avant de la mettre dans la machine.

AVERTISSEMENTS:

• Faites en sorte que toute la vaiselle tienne bien en place et ne risque pas de se renverser ou de générer la rotation des bras d'aspersion au cours du cycle.
• Les recipients (tasses, bols, saladiers, verres, casseroles) doivent impérativement être placés avec l'ouverture vers le bas et toutes les éventuelles cavités en biais, faute de quoi l'eau risque de rester piégée à l'intérieur.
• N'empilez pas les articles à laver les uns sur les autres.
• Évitez de placer les verres trop pres les uns des autres: ils risqueraient de se heurter et de se casser.
• Chargez les articles les plus volumineux ou ceux qui sont les plus difficiles à nettoyer dans le panier du bas.

• Verifiez que tous les articles à laver peuvent être lavés au lavevaisselle.

• Plats et couverts en bois

• Objets d'artisanat
• Plats en plastique (sauf indication contraire)
• Plats (et autres objets) en cuivre, en étain, en zinc ou en laiton
• Plats en aluminium
  Argenterie
  Verre et cristal
• Articles portant des décorations (sauf indication contraire)

Chargement des paniers

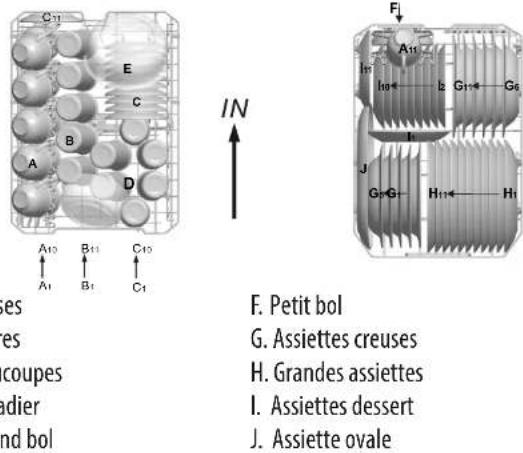

Chargement des paniers supérieur et inférieur

Le panier supérieur est concu pour accueillir les articles de vaisseles les plus délicats et les plus légers, comme les verres, les tasses et leurs soucoupes, ainsi que les petits bolfs et les plats peu profonds.

Le panier inférieur est concu pour accueillir les casseroles, les couvercles, les assiettes, les saladiers, les couverts, etc.

Les plats et les grands couvercles doivent être disposés de préférence sur les bords du panier, en veillant à ce que le bras d'aspersion supérieur puisse tourné librement.

La vaisse doit être disposée de manière à ce que l'eau puisse atteindre toutes les surfaces.

Panier supérieur Panier inférieur

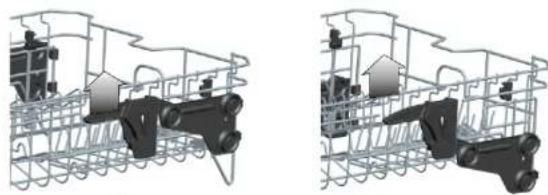

Le panier supérieur est réglable en hauteur. Pour abaisser le paniersupérieur, appuyez sur les leviers à gauche et à droite et poussez légerement le panier vers le bas en même temps.

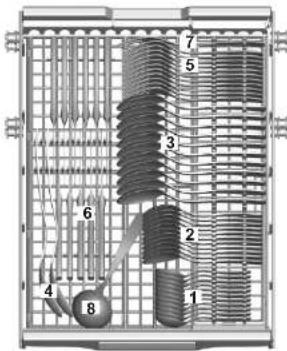

Chargement du tiroir à couverts

Les couverts doivent être disposés en ordre à l'intérieur du tiroir de couverts, avec les poignées orientées vers le bas. Pour plus de sécurité, insérez les couteaux et les fourchettes en les tenant par les poignées.

Lors du chargement, faites attention à ne pas vous blesser avec les lames des couteaux.

Tiroir à couverts

1. Petites cuilleres
2. Cuilleres à dessert
3. Cuilleres à soupe
4. Cuilleres de service
5. Fourchettes
6. Couteaux
7. Fourchettes de service
8. Louches

Utilisation de I'adoucisseeur d'eau

La durée de l'eau dépend de l'endetroit où l'on se trouve. Si vous utilisez de I'eau dure avec votre lave-vaisselle, des dépôts se formeront sur la vaisselle. Cet appeareil est équipé d'un dispositif spécial d'adoucisseur d'eau fonctionnant avec un réserveir de sel pour eliminer le calcaire et les mineraux présents dans I'eau.

ATTENTION:

Utilisez uniquement du sel spécialement concu pour lavevaisselle!
- N'utilise pas du sel de table: il contient des substances insolubles susceptibles d'endommager le système d'adoucissement.
- Remplissez le réservoir de sel avant de lancer le programme de lavage. Ainsi, l'excess de solution saline sera immédiatement emporté par l'eau; la présence prolongée d'eau salée dans le réservoir creé un risque de corrosion.
- Si vous prévoyez d'utiliser des pastilles pour lave-vaiselle pour vos besoin de lavage, il ne sera pas nécessaire d'utiliser de sel ou d'agent de rincege mais veuillez notes que l'indicateur de replissage du compartment de sel restera allumé sur le panneau de contrôle. Ceci est normal et n'affectora pas la performance de votre lave-vaiselle.

Réglage de la consommation de sel

1. ÀpRES avoir mis le lave-vaiselle sous tension, appuyez sur les touches DEPART DIFFERÉ et jusqu'à ce que l'écran affiche "H4" (réglage d'usine) pour entrer dans le mode de réglage de la consommation de sel.

2. Quand le reglage clignote, appuyez plusieurs fois sur la touche DEPART DIFFERE pour modifier le reglage entre H0 et H7 selon la durée de l'eau.

3. Appuyez sur la touche pour confirmer le réglage.

DURETE DE L'EAU			Afficheage
°fH °Clarke mmol/l
0~11 0	~8 0~1,1 H0
12~14	9~10 1,2~1,4 H1
15~18	11~12 1,5~1,8 H2
19~21	13~15 1,9~2,1 H3
22~29	16~20 2,2~2,9 H4
30~37	21~26 3,0~3,7 H5
38~54	27~38 3,8~5,4 H6
55~89	39~62 5,5~8,9 H7

REMARQUE:

fH:Degre français Clarke:

Degre britannique

Remplissage du réservoir de sel

1. Devisse le bouchon du réservoir de sel en le tournant dans les sens contraire des aiguilles d'une montre.
2. Placez l'entonnoir fourni dans l'ouverture du réservoir de sel.
   Versez environ 2 kg de sel dans le réservoir.

Remettez le bouchon en place en le vissant dans le sens des aiguilles d'une montre.

REMARQUE: Ne rajoutez du sel dans le réservoir que si l'indicateur lumineux de replissage du sel s'est allume. Il se peut que cet indicateur reste allumé un certain temps alors que le compartment de sel a été rempli, cela dépend de la vitesse à laquelle le sel se dissout.

Utilisation du liquide de rinçage et du distributeur de détergent

Le liquide de rinceage aide la vaiselle à secher plus vite et permet d'éviter la formation de tartre et de taches. Il se déverse automatiquement dans l'eau lors du cycle de rinceage final.

Les distributeurs de détergent et de liquide de rincege sont situés du cote interieur de la porte: le distributeur de détergent à gauche et le distributeur de liquide de rincege à droite.

Remplissage du liquide de rinçage

1. Tournez le bouchon du réservoir dans le sens inverse des aiguilles d'une montre pour l'ouvrir.
2. Versez le liquide de rincege jusqu'à ce que le réservoir soit plein.

L'indicateur visuel de niveau à côte du bouchon doit être entiementASF.

1. Replacez le bouton en le tournant dans le sens des aiguilles d'une montre.

REMARQUE: Lorsque l'indicateur visuel devient clair, ou lorsque l'indicateur du niveau de liquide s'allume, le réservoir a besoin d'être rempli de nouveau.

Réglage du réservoir du liquide de rincege

Le réglage par défaut est de 5 pour ce lave-vaisse. Il existe au total 6 réglages disponibles.

La quantité de liquide de rincege distribuée est proportionnelle à la position du selecteur.

1. Pour modifier le réglage du liquide de rincege, otez le bouchon du réservoir.
2. Tournez le sélecteur jusqu'à la position désirée.
3. Replacez le bouton en le tournant dans le sens des aiguilles d'une montre.

Manette de réglage (Rinçage)

REMARQUE: Si la vaisse est terne ou presente des taches circulaires, la quantite de liquide de rincege doit etre augmentee. Si la vaisse est collante ou presente des rayures blanchatres, la quantite de liquide doit etre diminuée.

Remplissage du détergent

1. Pour ouvrir le couvercle du compartment à détergent, appuyez doucement sur le bouton d'ouverture.
2. Versez le détergent, puis reférerzm soigneusement le couvercle.

A detergent pour le cycle de lavage principal B detergent pour le prélavage

REMARQUE: N'utilise que du détergent concu spécifique pour lave-vaisse. Pour un meilleur résultat, il est important d'utiliser un détergent de bonne qualité.

Programmes de lavage

Programme Degré de saleté		Description du cycle	Quantité recommandée de détergent pour le prélavage/ lavage	Durée du lavage (min.)	Énergie (kWh)	Eau (L)	Le liquide de rincege est-il nécessaire?
INTENSIF	Pour une vaisselle très sale et des casseroles, poées et plats avec des résidues alimentaires séchéés.	Prélavage Lavage (60°C) Rincage 1 Rinçage 2 Rincage à chaud Sécchage	5/22.5 g (ou 3 en 1)	185	1,36 14	Oui
*Eco	Cycle standard journalier pour une vaisselle normalement sale, telle que casseroles, assiettes et verres.	Prélavage Lavage (45°C) Rincage à chaud Sécchage	5/22.5 g (ou 3 en 1)	207	0,79 8.5	Oui
DELICAT	Pour une vaisselle légèrement sale ne nécessitant pas un séchage approfondi.	Prélavage Lavage (45°C) Rincage Rincage à chaud Sécchage	5/20 g (ou 3 en 1)	143	0,73 11.5	Oui

Programme Dégré de saleté		Description du cycle	Quantité recommandée de détergent pour le prélavage/ lavage	Durée du lavage (min.)	Énergie (kWh)	Eau (L)	Le liquide de rincegage est-il nécessaire?
60 min	Pour une vaisselle légèrement sale ne nécessitant pas un séchage approfondi.	Prélavage Lavage (50°C) Rinceg à chaud Séchage	5/20 g	60	0,85	8.7 Oui
RAPIDE	Lavage rapide pour une vaisselle légèrement sale.	Lavage (45°C) Rinceg à chaud	15 g 40	0,65	5.9 Non
TREMPAGE	Pour détacher et rincer les saletés de la vaisselle.	Prélavage	N/A	120	01 3.3	N/A

• Programme de comparaison pour EN 50242
  Ci-dessous les informations du programme de comparaison, conformément à la norme EN 50242 :
• Capacité: 11 couverts
• Position du panier supérieur : Position basse
• Position de réglage du liquide de rincege : 5 (ou 4 pour quatre distributeur de r glage)

REMARQUE:

1. La durée du lavage varie selon la températe de l'eau des canalisations et selon la températe ambiente.
2. La consommation d'énergie en mode laissé sur marche est de 0,9W (porte ouverte), et en mode arrêt, de 0,35W.

Demarrage du lave-vaiselle

1. Ouvrez le robinet d'eau.

2. Ouvrez la porte du lave-vaisselle.

3. Verifiez les filtres.

Assurez-vous qu'ils sont propres et placés correctement.

Reportez-vous au paragraph «Nettoyage et entretien».

1. Vérifiez que les réservoirs de sel et de liquide de rincage sont replis.

2. Mettez la vaisse.

Assurez-vous que les bras d'aspersion peuvent tournier librement.

1. Versez la quantité requise de détergent dans le distributeur (voir le tableau «Programmes de lavage»).

2. Fermez bien la porte du lave-vaisse.

3. Appuyez sur pour mettre le lave-vaisse en marche.

4. Sélectionnez le programme de lavage désire en appuyant plusieurs fois sur □

L'indicateur du programme de lavage selectionné clignotera.
Départ différé: La fonction vous permé de retarder le début d'un programme de lavage de 1 heures à 24

heures au maximum.

Appuyez plusieurs fois sur DEPART DIFFÉRÉ jusqu'à ce que le délié pouhaité clignote sur l'affichage, par exemple 3H pour un départ différé 3 heures après.

Une fois le retardateur regle, appuyez sur pour activer la fonction.

L'indicateur lumineux du déali sélectionné arrête de clignoter.

1. Si vous utilisez des tablettes 3 en 1, appuyez sur la touche selectionner la fonction 3 en 1.

Levoyant correspondant clignote.
- Cette fonction est disponible uniquement quand vous selection intensif, éco ou léger.

1. Demarrez le programme de lavage en appuyant sur la touche DEMARRAGE.WAUSE
2. À la fin du programme de lavage, un signal sonore retentira et le lave-vaisselle s'arrête automatiquelement.
3. Afin d'éviter de vous brûler, attendez environ 15 minutes avant d'ouvrir la porte du lave-vaiselle.
4. Sortez la vaisse.

A Le cycle de lavage ne pourra pas demarrer si la porte est ouverte ou si elle est mal fermée.
N'ouvre pas la porte tant que l'appareil fonctionne: vous risquez de vous brûler avec les jets d'eau bouillante.

Ajout de vaisselle supplémentaire

1. Sans eteindre la machine, appuyez sur pour la mettre en pause.
2. Ouvrez la porte en faisant attention à éviter la vapeur brûlante.
3. Mettez la vaisselle dans le lave-vaisselle.
4. Fermez la porte et appuyez sur DEMARRAGE:PAUSE .Le cycle delavage reprendra au point où il avait ete interrompu.

Changement d'un programme de lavage en cours

Si vous vous étés trompé lors duchioix du programme, il est possible de changer de programme ultérieurement.

1. Appuyez sur pour eteindre le lave-vaisselle et appuyez de nouveau sur pour remetre en marche.
2. Appuyez plusieurs fois sur le bouton programme pour selectionner un nouveau programme.

L'indicateur lumineux du nouveau programme clignotera.

1. Appuyez sur DEMARRAGE PAUSE pour demarrer le programme.

Fonction de verrouillage sécurité enfants

Cette fonction est concise pour empêcher les enfants d'utiliser le lavevaisselle.

Pour activer cette fonction :

Appuyez simultanément sur ré maintenéz ces 2 boutons enforcés durant environ 3 secondes jusqu'à ce qu'un bip sonore retentisse. Levoyant correspondant clignote.

Cette fonction ne peut etre activee que lorsque la machine est en marche.

Lorsque le verrouillage sécurité enfants est activé, aucun bouton ne fonctionnera sauf le bouton (alimentation).

Pour déactiver cette fonction :

Maintenez appuyés à nouveau durant 3 secondes jusqu'à ce qu'un bip sonore retentisse. Le voyant correspondant 3' eteint.

Voussousquessdésactivercettefonctionlorsquelelave-vaiselle esteteint,enappuyant sur lebouton

Nettoyage et entretien

Éteignez toujours l'appareil et débranche le cable d'alimentation avant de procéder au nettoyage.

N'utilise pas de solvants chimiques ou de puissants détergents, cela pourrait endommager le revêtement de l'appareil.

Nettoyez les surfaces extérieures et la cavite du lave-vaiselle avec un

chiffon mouillé.

Nettoyage des filtres

Le dispositif de filtrage est constitué d'un contrôle principal

(1), d'un filtré central (2) et d'un micro-filtre (3).

Démontage des filtres

Tournez le filtrte central et le micro-filtre dans le sens contraire des aiguilles d'une montre pour les retirer de l'appareil. Séparez les filtres. Sortez le filtrte principal.

Rincez les filtres sous l'eau courante à l'aide d'une brosse à poils soudues.

Nettoyez régulierement les filtres. Replacez le dispositif de filtrage en le tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'il se verrouille en position.

ATTENTION: Ne faites jamais fonctionner le lave-vaiselle sans les filtres.

Nettoyage de la porte

Nettoyez les bords de la porte avec un chiffon mouillé.
Afin d'eviter que l'eau ne penètre dans le dispositif de verrouillage de la porte et n'atteigne les composants électriques, n'utilise pas de produits nettoyants en aérosol.

Nettoyage des bras d'aspersion

Les bras d'aspersion doivent faire l'objet d'un nettoyage régulier afin d'éviter tout risque d'obstruction; les bras se démontent facilement.

Pour retiret les bras d'aspersion inférieur et supérieur, maintenez-les en les devissant ou tirez dessus.

Lavez les bras d'aspersion sous l'eau courante puis remettez-les en place et assurez-vous que rien ne peut gérer leur mouvement de rotation.

Précautions contre le gel

Évitez de placer le lave-vaisselle dans un endroit où la températe est inférieure à 0^ . Si cela s'avéré indispensable, videz le lave-vaisselle, fermez la porte, débranchez le tuyau d'arrivée d'eau et videz-le.

Guide de dépannage

Problème Causes possibles Solutions
Le lave-vaisselle ne démarre pas	Le fusible a sauté ou le disjoncteur s'est déclenché.	Remplacez le fusible ou reliancez le disjoncteur. Débranchez tous les autres apparêls qui seraient branchés sur le même circuit que le lave-vaisselle.
	Le lave-vaisselle n'est pas sous tension	Vérifiez que le lave-vaisselle est allumé et que sa porte est bien fermée. Vérifiez que le cable électrique est correctement branché.
	La porte est mal fermée. Fermez bien la porte.

Problème Causes possibles Solutions
L'eau ne s'évacue pas du lave-vaisselle	Le tuyau d'évacuation est plié	Vérifiez le tuyau d'évacuation.
	Le filtré est bouché Vérifiez les filtres (voir le paragraphe «Nettoyage des filtres»).
	L'évier de la cuisine est bouché	Vérifiez que l'évier se vide normalement. Si l'évier ne se vide pas, faitesayar un plombier.
Formation de mousse à l'intérieur	MauvaisCHOIS DE détergent ou détergent périmé	N'utilise que du détergent spécial pour lave-vaisselle afin d'éviter la formation de mousse. Néanmoins si cela se produit, ouvre la portedu lave-vaisselle et laïssezla mousse s'évaporer.Refermez et verrouillezla porte, puis lancez unprogramme de lavage pour vider l'eau. Répétez l'opération si nécessaire.
	Du liquide de rincea débordé.	En cas de débordement, essuyez immidiatement les coulures.
Taches sur les surfaces intérieures	Le détergent utilisé contenait du colorant.	Vérifiez que le détergent utilisé ne contient pas de colorant.
Film blanc sur les surfaces intérieures	Minéaux provenant d'une eau dure	Pour nettoyer l'intérieur, n'utilise qu'une éponge humide avec un peu de détergent pour lave-vaisselle, et portez des gants en cauchouc. N'utilise jamais d'autre détergent que du détergent pour lave-vaisselle, afin d'eviter la formation de mousse.
Taches de rouille sur les couverts	Les couverts lavés ne résistant pas à la corrosion.
	Aucun programme de lavage n'a été lancé après l'ajout du sel. Des traces de sel sont mélées à l'eau de lavage.	Utilisez toujours le programme de lavage express. Ajoutez du sel dans l'appareil sans insérer de vaisselle.

Problème Causes possibles Solutions
Le lave-vaisselle est bruyant.	La vaisselle s'entrechoque. Les bras d'aspersion cognent contre des éléments de vaisselle.	Reportez-vous au paragraphe «Chargement des paniers» pour placer correctement la vaisselle.
La vaisselle n'est pas propre.	La vaisselle n'a pas été disposée correctement.	Reportez-vous au paragraphe «Chargement des paniers».
	Le programme de lavage sélectionné n'est pas assez intensif.	Choisissez un programme plus intensif. Reportez-vous au paragraphe «Programmes de lavage».
	Quantité de détergent insuffisante, ou détergent non approprié.	Utilisez plus de détergent ou changez-en.
	Les bras d'aspersion sont bloqués.	Changez la disposition de la vaisselle de manière à ce que les bras d'aspersion puissant tournier librement.
	Les filtres ne sont pas propres ou ne sont pas disposés correctement.	Nettoyez et/ou assembléz le dispositif de filtrage correctement.
Taches et traces sur la vaisselle.	Le réglage du distributeur de liquide de rincege est trop élevé.	Modifiez le réglage du réservoir à liquide de rincege.
La vaisselle sèche mal.	La vaisselle n'est pas disposée correctement	Reportez-vous au paragraphe «Chargement des paniers».
	Le réservoir de liquide de rincege est vide ou pas assez rempli.	Remplissez le réservoir ou augmentez le réglage, le cas échéant.
	Mauvaischioix de programme	Choisissez un programme avec une durée de lavage plus longue.

Codes d'erreur

Codes d'erreur	Signification
El La porte n'est pas bien fermée.
E2 Mauvais fonctionnement de l'arrêté d'eau
E3 Mauvais fonctionnement de l'évacuation d'eau
E4 Erreur du capteur de température
E5 Débordement / fuite
E6 Fuite d'eau
E7 Chauffage anormal

Fiche du produit

Cette fiche produit est conforme à la directive française N° 1059/2010.

Marque SABA
Modèle	LVLSL11C45GZ17S / LVLSL11C45GZ17IX
Nombre de couverts standard 11
Classe d'efficacité énergétique A++
Consommation d'énergie annuelle225 kWh/an
Consommation d'énergie pour un cycle de lavage standard	0,79 kWh/cycle
Consommation d'électricité en mode arrêt	0,35W
Durée du mode laissé sur marche	0,9W
Durée du mode laissé sur marche N/A
Consommation d'eau annuelle2380Litres
Classe d'efficacité de séchage	A
Cycle de nettoyage standard	Eco.
Durée du cycle de lavage standard	207 minutes
Émissions acoustiques dans l'air	45 dB(A) re 1 pW
Montage	Pose libre
Hauteur	84.5 cm
Largeur	44.8 cm
Profondeur (avec les connecteurs)	60 cm
Puisance de consommation 1850W
Tension/fréquence nominale 220-240V~ 50Hz
Pression hydraulique (pression du flux)	0,4-10 bar = 0,04-1 MPa

REMARQUE:

A+++ (efficacité maximale) à D (efficacité minimale)
- Consommation d'énergie de «225» kWh par an, sur la base de 280 cycles de lavage standard avec alimentation en eau froide et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
- Consommation d'eau de «2380» litres par an, sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.
A (efficacité maxime) à G (efficacité minimale)
- Ce programme convient au lavage de vaisselle normalement sale. Il est le plus efficace pour ce type de vaisselle en termes de consommation d'eau et d'énergie.

L'appareil est conforme aux normes et directives européennes dans

la version actuelle à la livraison:

LVD 2014/35/EU

EMC 2014/30/EU

-ERP 2009/125/EC

-BoHS 2011/65/EU

Les valeurs ci-dessus ont ete mesurées conformément aux normes dans des conditions de fonctionnement specifiées, la quantite de détergent, etc.

Le manuel d'instructions est basé sur les normes et les règes de l'Union Européenne.

Enlèvement des apparéils menagers usagés

La directive europeenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparciels menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les apparciels usages doivent

etre collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur viel appariel.
