MODE D'EMPLOI DW14C44M24CBK SABA
Nous vous remercions d'avoir choisi la qualité SABA. Ce produit a été créé par notre équipe de professionnels et selon la réglementation européenne. Pour une meilleure utilisation de votre nouvel appareil, nous vous recommandons de lire attentivement ce manuel d'instructions et de le conserver pour toute référence ultérieure.
TABLE DES MATIERES
- Informations de sécurité importantes....3
- Guide d'utilisation rapide ..... 9
- Instructions d'utilisation.... 13
- Avant la première utilisation ..... 18

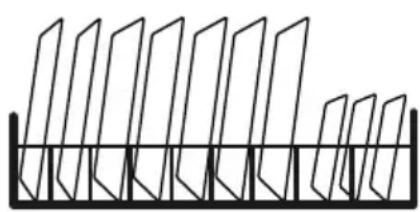

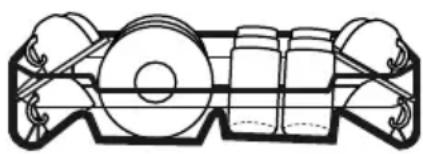

- Charger les paniers du lave-vaisselle. 30
- Programmation du lave-vaisselle 37
- Entretien et nettoyage....42
- Instructions d'installation ..... 49
- Conseils de dépannage. 54
- Enlèvement des appareils ménagers usagés .....65
Lisez ce manuel
Cher client,
- Veuillez lire attentivement ce manuel avant d'utiliser le lave-vaisselle. Il vous permettra de l'utiliser et de l'entretenir correctement.
- Conservez-le pour consultation ultérieure.
- Remettez-le à tout propriétaire ultérieur de l'appareil.
Ce manuel comporte des chapitres sur les consignes de sécurité, les instructions d'utilisation, les instructions d'installation, le dépannage, etc.
- Consulter le chapitre relatif aux conseils de dépannage vous aidera à résoudre vous-même certains problèmes courants.
- Si vous ne parvenez pas à résoudre les problèmes vous-même, veuillez demander l'avis de techniciens professionnels.
REMARQUE :
- Dans un souci constant de développement et de mise à jour du produit, le fabricant se réserve le droit d'apporter des modifications sans préavis.
- Ce mode d'emploi peut également être obtenu après du fabricant ou du vendeur responsable.
! AVERTISSEMENT!
Lors de l'utilisation de votre lave-vaisselle, respectez les précautions indiquées ci-dessous :
- Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que :
— les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels ;
- les fermes ;
- l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ;
— les environnements du type chambres d'hôtes.
- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
- Cet appareil est conçu pour une utilisation exclusivement domestique et en intérieur.
- Pour éviter tout risque de choc électrique, n'immergez pas l'appareil, le cordon ou la fiche dans l'eau ou un autre liquide.
- Veuillez débrancher l'appareil avant de le nettoyer et de l'entretenir.
- Utilisez un chiffon doux humecté de savon doux, puis utilisez un chiffon sec pour essuyer l'appareil.
INSTRUCTIONS DE MISE À LA TERRE
- En ce qui concerne les informations détaillées sur la façon de charger le lave-vaisselle, référez-vous aux paragraphes ci-après de la notice.
- Cet appareil doit être relié à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduit le risque de choc électrique en fournissant au courant électrique un chemin de moindre résistance. Cet appareil est équipé d'un cordon d'alimentation muni d'un conducteur de mise à la terre et d'une fiche de mise à la terre.
- La fiche doit être branchée sur une prise appropriée installée et mise à la terre conformément aux codes et règlements locaux.
- Le raccordement incorrect du conducteur muni d'un dispositif de mise à la terre peut entraîner le risque de choc électrique.
-
Consultez un électricien qualifié ou le personnel de service après-vente si vous n'êtes pas certain que l'appareil est correctement relié à la terre.
-
Ne modifiez pas la fiche fournie avec l'appareil si elle ne rentre pas dans la prise.
- Faites installer une prise correcte par un électricien qualifié.
- Ouvrez la porte avec prudence si le lave-vaisselle est en marche afin d'éviter le risque de projection d'eau.
- Ne placez aucun objet lourd sur la porte et ne montez pas sur celle-ci lorsqu'elle est ouverte. Cela pourrait faire basculer l'appareil vers l'avant.
- Pour le chargement de la vaisselle à laver :
1) Disposez les articles coupants ou pointus de sorte qu'ils ne risquent pas d'endommager le joint de la porte.
2) MISE EN GARDE : Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale.
- Vérifiez que le distributeur de détergent est vide à la fin du cycle de lavage.
- Ne lavez pas d'objets en plastique sauf s'ils comportent l'indication « compatible lave-vaisselle » ou une indication équivalente.
- Pour les objets en plastique ne comportant aucune de ces indications, consultez les recommandations du fabricant.
- N'utilisez que des détergents et des additifs de rinçage conçus pour un lave-vaisselle automatique.
- N'utilisez jamais de savon, de lessive ou de liquide vaisselle dans votre lave-vaisselle.
- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
- Pendant l'installation, le cordon d'alimentation ne doit pas être excessivement ou dangereusement plié ou aplati.
- Ne modifiez pas les commandes.
- L'appareil doit être raccordé au réseau de distribution d'eau en utilisant les ensembles de raccordement neufs fournis avec l'appareil, il convient de ne pas réutiliser des ensembles de raccordement usagés.
- Le nombre maximal de couverts pouvant être lavés est de 14.
- La pression de l'arrivée d'eau maximale admissible est de 1 MPa.
- La pression de l'arrivée d'eau minimale admissible est de 0.04 MPa.
- Les ouvertures de ventilation ne doivent pas être obstruées par un tapis.
- Utilisez uniquement des dispositifs de raccordement conformes à la norme
EN 61770 et recommandés pour le pays.
- Pour connaître les instructions de nettoyage, veuillez consulter le paragraphe à la fin du mode d'emploi.
- La porte ne doit pas être laissée en position ouverte dans la mesure où cela pourrait présenter un danger de basculement.
- En ce qui concerne les instructions d'installation de l'appareil et les raccordements électriques, référez-vous au paragraphe ci-après de la notice.
- En ce qui concerne les instructions de nettoyage et d'entretien, référez-vous au paragraphe ci-après de la notice.
- En ce qui concerne les informations pour l'installation, la manipulation, l'entretien et la mise au rebut de l'appareil, référez-vous au paragraphe ci-après de la notice.
- Le changement de certaines pièces de votre appareil électroménager peut entraîner un danger. Assurez-vous de disposer de toutes les compétences requises et des outils nécessaires pour effectuer les opérations d'autoréparation en toute sécurité. Dans le cas contraire, faites appel à un professionnel agréé.
- Si vous souhaitez accéder à la liste des pièces détachées et à la documentation technique de votre produit, merci de consulter notre site https://sav-pieces.conforama.fr. Vous pourrez y acheter des pièces détachées afin de réparer ou faire réparer votre produit.
Mise au rebut
- Mettez les éléments d'emballage du lave-vaisselle au rebut de manière appropriée.
- Tous les éléments d'emballage peuvent être recyclés.
- Les pièces en plastique sont marquées avec les abréviations internationales standard :
PE : polyéthylène, par exemple les films d'emballage
PS : polystyrène, par exemple les éléments de rembourrage
POM : polyoxyméthylène, par exemple les clips en plastique
PP : polypropylène, par exemple le dispositif de remplissage du sel
ABS : acrylonitrile butadiène styrène, par exemple le panneau de
commande.
- Les éléments d'emballage peuvent être dangereux pour les enfants !
- Pour mettre au rebut l'emballage et l'appareil, veuillez vous rendre dans un centre de recyclage. Par conséquent, coupez le câble d'alimentation électrique et rendez le dispositif de fermeture de la porte inutilisable.
- L'emballage en carton est fabriqué avec du papier recyclé. Il doit être jeté dans une poubelle à carton et papier pour être recyclé.
- En vous assurant que ce produit est correctement mis au rebut, vous contribuez à empêcher toute conséquence négative potentielle sur l'environnement et la santé humaine pouvant être causée par le traitement inadapté de ce produit.
- Pour en savoir plus sur le recyclage de ce produit, veuillez contacter votre municipalité et votre service de traitement des déchets ménagers.
- MISE AU REBUT : Ne jetez pas ce produit comme un déchet ménager non trié. Ce produit doit être collecté séparément pour être traité de manière spécifique.
2. Guide d'utilisation rapide
Pour connaître la méthode de fonctionnement détaillée, veuillez lire le contenu correspondant dans le mode d'emploi.
| Allumer l'appareil | Ouvrez la porte, appuyez sur le bouton Marche/Arrêt pour allumer l'appareil. |

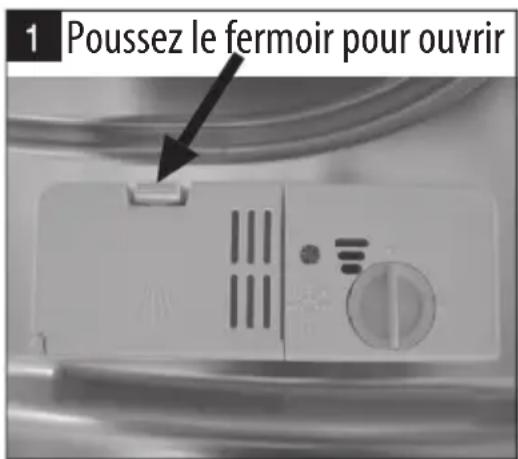

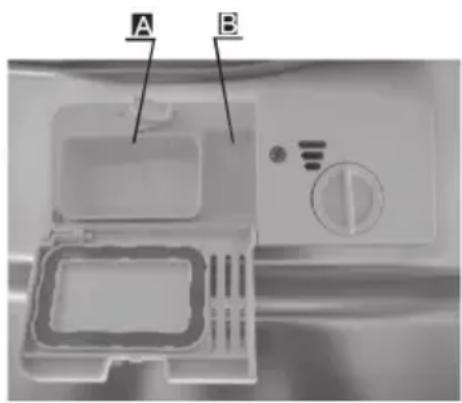

| Remplir le distributeur de détergent | Compartiment A:Avec chaque cycle de lavage.Compartiment B: Uniquement pour les programmes avec prélavage.(Respectez les instructions d'utilisation !)  |
| Contrôler le niveau de liquide de rinçage | Indicateur mécanique C. Indicateur électrique du panneau de commande (le cas échéant).  |
Vérifier le niveau de sel régénérant | (Uniquement sur les modèles dotés d’un système d’adoucisseur d’eau.) Indicateur électrique du panneau de commande (le cas échéant). Si le panneau de commande ne comporte pas de voyant d’avertissement de sel (sur certains modèles), vous pouvez évaluer quand rajouter du sel dans l’adoucisseur en fonction du nombre de cycles effectués par le lave-vaisselle. |
Charger les paniers | Raclez et enlevez tous les gros résidus d’aliments. Faites ramollir les restes d’aliments brûlés dans les poêles et les casseroles, puis chargez les paniers. Consultez les instructions de chargement du lave-vaisselle. |
Sélectionner un programme | Fermez la porte. Appuyez sur le bouton Programme jusqu’à ce que le programme sélectionné s’allume. (Voir le chapitre intitulé « Instructions d’utilisation ») |
| Démarrer le lave-vaisselle | Ouvrez le robinet d’eau et appuyez sur le bouton Démarrer/Pause. |
| Changer de programme↓ | 1. Un programme en cours ne peut être modifié que s’il a commencé depuis peu de temps. Dans le cas contraire, il se peut que le détergent ait déjà été libéré et l’eau déjà vidée. Dans ce cas, le distributeur de détergent doit être à nouveau rempli.2. Appuyez sur le bouton Démarrer/Pause pendant plus de 3 secondes pour annuler le programme en cours.3. Sélectionnez un nouveau programme.4. Redémarrez le lave-vaisselle. |
| Ajouter de la vaisselle oubliée dans le lave-vaisselle | 1. Ouvrez légèrement la porte.2. Vous pouvez ouvrir complètement la porte une fois les bras de lavage à l’arrêt.3. Ajoutez les plats oubliés.4. Fermez la porte, le lave-vaisselle se remet en marche. |
| Si le lave-vaisselle est éteint pendant un cycle de lavage. | Si l'appareil est éteint pendant un cycle de lavage, une fois rallumé, veuillez sélectionner à nouveau le cycle de lavage et faire fonctionner le lave-vaisselle conformément à l'état de mise sous tension d'origine. |
| Éteindre l'appareil | Une fois le cycle de fonctionnement terminé, le lave-vaisselle sonne 8 fois, puis s'arrête. Éteignez l'appareil avec le bouton Marche/ Arrêt. Il s'éteint automatiquement au bout de 30 minutes si aucun bouton n'est activé. |
| Fermez le robinet d'eau et videz les paniers. | Avertissement : attendez quelques minutes (environ 15 minutes) avant de vider le lave-vaisselle pour éviter de manipuler la vaisselle et les ustensiles encore chauds et plus susceptibles de se casser. Ils sécheront également mieux ainsi. Videz les paniers en commençant par le panier inférieur. |
3. Instructions d'utilisation
IMPORTANT
Pour que les performances de votre lave-vaisselle soient optimales, lisez toutes les instructions d'utilisation avant la première utilisation.
Panneau de commande
| 1. Marche/ Arrêt | Appuyez sur ce bouton pour allumer votre lave-vaisselle, l’écran s’allume. |
| 2. Indicateur de programme |  | IntensifPour la vaisselle très sale ainsi que les casseroles, poêles, plats, etc., normalement sales Avec des aliments séchés. |
| 2. | |  | UniverselPour la vaisselle normalement sale, par exemple les casseroles, les assiettes, les verres, et pour les poêles légèrement sales. |
| ECO | ECOIl s'agit du programme standard adapté à la vaisselle normalement sale, par exemple les casseroles, les assiettes, les verres, et pour les poêles légèrement sales. |
 | VerrePour la vaisselle et les verres légèrement sales. |
 | 90 minutesPour le lavage rapide de la vaisselle normalement sale. |
 | RapideProgramme plus court pour la vaisselle légèrement sale ne nécessitant pas de séchage. |
| 3. | Départ différé | Appuyez sur ce bouton pour définir le nombre d'heures du départ différé du lavage. Vous pouvez différer le départ du lavage jusqu'à 24 heures. Un appui sur ce bouton diffère le départ du lavage d'une heure. |
| 4. | Verrouillage enfant | Cette option vous permet de verrouiller les boutons du bandeau de commande, afin que les enfants ne puissent pas démarrer accidentellement l'appareil en appuyant dessus. Pour verrouiller ou déverrouiller les boutons du bandeau de commande, maintenez le bouton pendant 3 secondes. |
| 5. | Demi -charge | Lorsque vous avez environ ou moins de la moitié de la vaisselle pleine à laver, vous pouvez choisir cette fonction pour économiser de l'énergie et de l'eau. (Il ne peut être utilisé qu'avec Intensif, Universel, ECO, 90 min et Verre.) |
| 6. | Séchage supplémentaire | Cette fonction peut améliorer l'effet de séchage. (Il ne peut être utilisé qu'avec Intensif, Universel, ECO, 90 min et Glass.) |
| 7. | Ouverture automatique | Après le lavage, la porte s'ouvrira automatiquement pour obtenir un meilleur ef de séchage. (Il ne peut être utilisé qu'avec Intensif, Universel, ECO, 90 min et Glass.) Appuyez sur le bouton d'ouverture automatique pour ouvrir ou annuler cette fonction. L'afficha numérique du tube « AO » indique que l'ouverture automatique est sélectionnée, et l'affichage numérique du tube « AF » indique d l'ouverture automatique est fermée. |
| 8. | Démarrer/Pause | Il permet de lancer le programme de lavage sélectionné ou de le mettre en pause lorsque le lave-vaisselle est en marche. |
Affichage
| 9. | Warning indicator | Robinet d'eauSi l'icône “ ” s'allume, cela signifie que le lave- vaisselle n'est pas alimenté en eau.Produit de rinçageSi le voyant “ ” s'allume, cela signifie que le niveau de produit de rinçage du lave-vaisselle est faible et que le compartiment correspondant doit être rempli.Verrouillage enfantSi le voyant “ ” est allumé, cela signifie que la sécurité enfants est activée.SelSi le témoin“ ” lume, cela signifie que le niveau de sel du lave-vaisselle est faible et que le compartiment correspondant doit être rempli. |

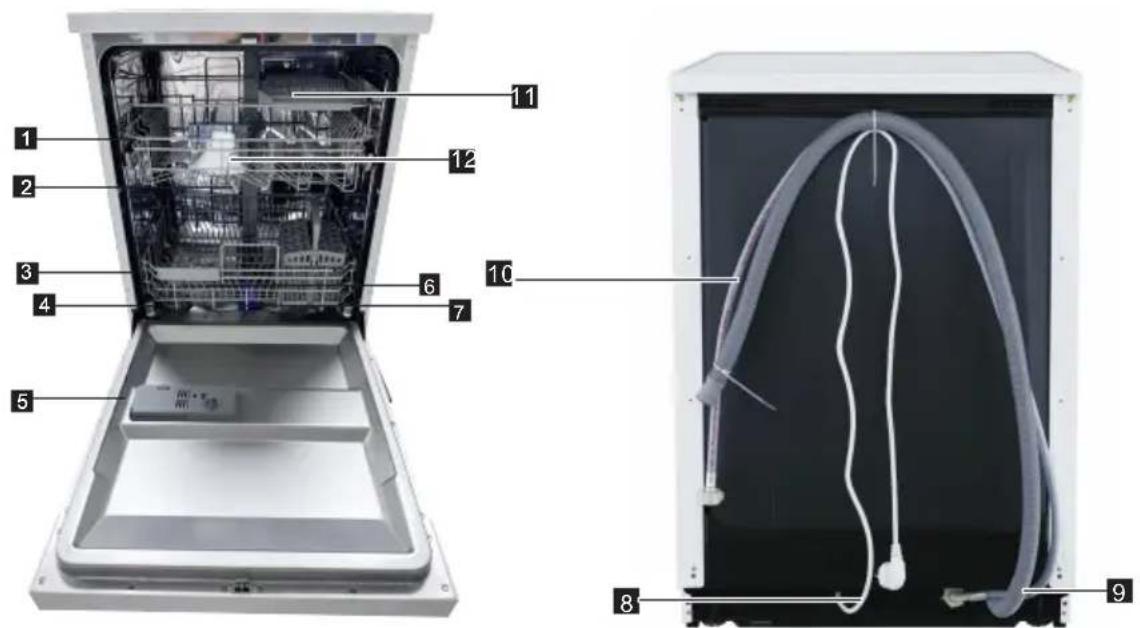

Description du lave-vaisselle
Vue avant Vue arrière

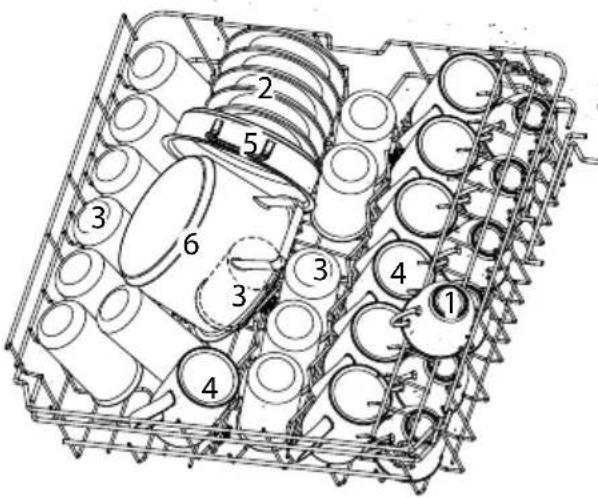

- Panier supérieur
- Tuyau interne

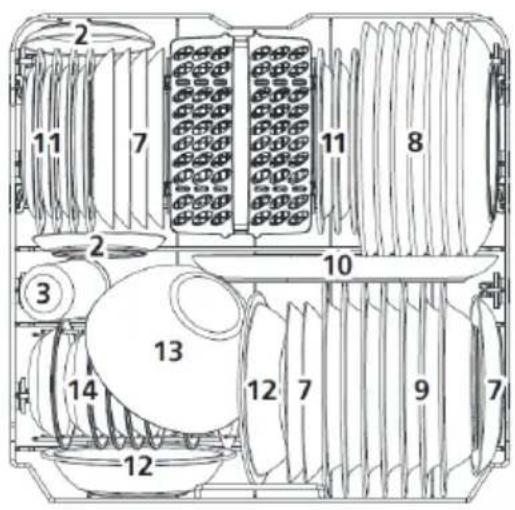

- Panier inférieur
- Récipient à sel
-
Distributeur liquide de rinçage
-
Bras d'aspersion

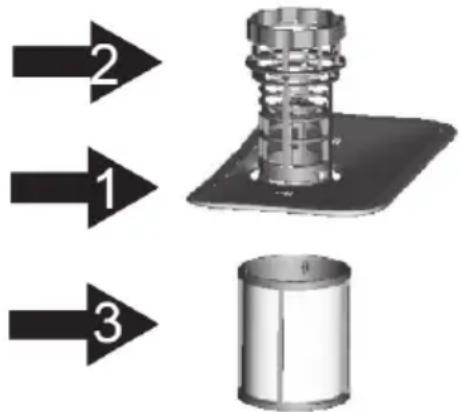

- Assemblage du filtre
- Cordon d'alimentation
- Tuyau de vidange
- Tuyau d'arrivée d'eau

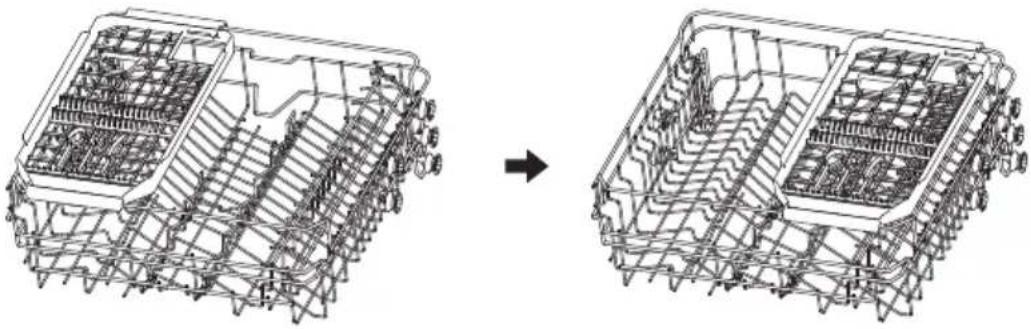

- Tiroir à couverts coulissant
- Entonnoir
4. Avant la première utilisation
Avant d'utiliser votre lave-vaisselle pour la première fois :
A. Réglez l'adoucisseur d'eau
B. Ajoutez 1,5 kg de sel pour lave-vaisselle, puis remplissez complètement le réservoir de sel avec de l'eau
C. Remplissez le distributeur de liquide de rinçage
D. Ajoutez le détergent
A. Adoucisseur d'eau
L'adoucisseur d'eau doit être réglé manuellement avec la manette de dureté de l'eau.
L'adoucisseur d'eau est conçu pour éliminer les minéraux et les sels présents dans l'eau, car ils pourraient avoir un effet néfaste ou indésirable sur le fonctionnement de l'appareil.
Plus la teneur en sels et en minéraux est élevée, plus l'eau est dure.
L'adoucisseur doit être réglé en fonction de la dureté de l'eau de votre région. Votre fournisseur d'eau local peut vous indiquer la dureté de l'eau dans votre région.
Régler la consommation de sel
Ce lave-vaisselle est conçu pour permettre un réglage de la consommation de sel en fonction de la dureté de l'eau utilisée.
Cela permet d'optimiser et de personnaliser le niveau de consommation de sel.
Procédez comme suit pour régler la consommation de sel.
- Allumez l'appareil ;
- Appuyez sur le bouton Programme pendant plus de 5 secondes pour lancer le mode de réglage de l'adoucisseur d'eau dans les 60 secondes après avoir mis le lave-vaisselle en marche (les voyants d'avertissement du niveau de sel et de liquide de rinçage s'allumeront périodiquement une fois dans le mode de réglage) ;
- Appuyez sur le bouton Programme pour sélectionner le réglage approprié en fonction de votre environnement local. Les réglages changent dans l'ordre suivant : H3->H4->H5->H6->H1->H2->H3;
- Appuyez sur le bouton Marche/Arrêt pour quitter le mode configuration.
| DURETÉ DE L'EAU | Position du sélecteur | Consommation de sel (gramme/ cycle) |
| °dH °fH °Clarke mmol/l |
| 0~5 0~9 0~6 0~0,94 H1 0 | | |
| 6 - 11 10 - 20 7 - 14 1,0 - 2,0 H2 9 | | |
| 12 - 17 21 - 30 15 - 21 2,1 - 3,0 H3 12 | | |
| 18 - 22 31 - 40 22 - 28 3,1 - 4,0 H4 20 | | |
| 23 - 34 41 - 60 29 - 42 4,1 - 6,0 H5 30 | | |
| 35 - 55 61 - 98 43 - 69 6,1 - 9,8 H6 60 | | |
Remarque : 1
1^ = 1,25^ = 1,78^ = 0,178mmol / l
°dH : Degré allemand
°fH : Degré français
°Clark : Degré britannique
Remarque : 2
Contactez votre fournisseur d'eau local pour obtenir des informations sur la dureté de votre eau.
REMARQUE : Si votre modèle ne comporte pas d'adoucisseur d'eau, vous pouvez ignorer cette section.
ADOUCISSEUR D'EAU
La dureté de l'eau varie selon les régions. Si l'eau utilisée dans votre lave-vaisselle est dure, des dépôts se formeront sur la vaisselle et les ustensiles.
L'appareil est équipé d'un adoucisseur spécial qui utilise un réservoir de sel spécifiquement conçu pour éliminer le calcaire et les minéraux de l'eau.
B. Remplir l'adoucisseur de sel
Utilisez toujours le sel destiné à une utilisation avec un lave-vaisselle.
Le réservoir de sel se trouve sous le panier inférieur et doit être rempli comme suit :
Attention!
- N'utilisez que du sel spécifiquement conçu pour une utilisation dans les lave-vaisselle ! Tout autre type de sel non spécifiquement conçu pour une utilisation dans un lave-vaisselle, notamment le sel de table, endommagera l'adoucisseur d'eau. En cas de dommages dus à l'utilisation de sel inapproprié, le fabricant n'accordera aucune garantie et ne sera tenu responsable pour aucun dommage causé.
- Remplissez le réservoir de sel juste avant de démarrer l'un des programmes complets de lavage. Cela permet d'éviter que des grains de sel ou de l'eau salée renversés restent au fond de l'appareil et causent de la corrosion.

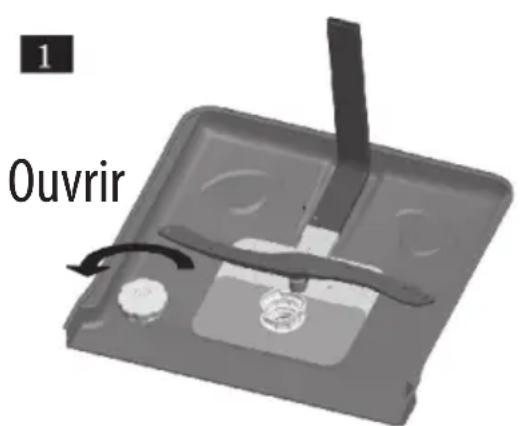

A. Une fois le panier inférieur retiré, dévissez et retirez le bouchon du réservoir de sel. 1

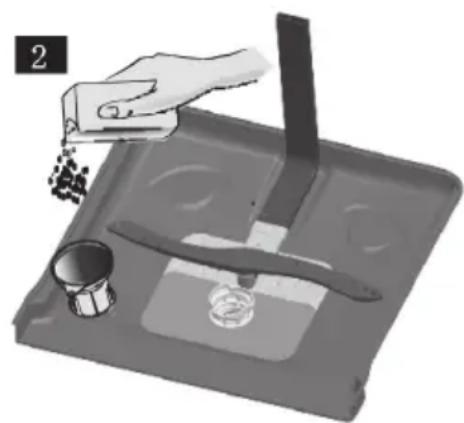

B. Placez l'extrémité de l'entonnoir (fourni) dans le trou et mettez environ 1,5 kg de sel pour lave-vaisselle.
C. Remplissez ensuite le réservoir de sel d'eau à ras bord. Il est normal qu'une petite quantité d'eau déborde du réservoir. 2
D. Après avoir rempli le réservoir, revissez fermement le bouchon en tournant dans le sens des aiguilles d'une montre.
E. Le voyant d'avertissement du sel s'éteint une fois le réservoir de sel rempli de sel.
F. Immédiatement après avoir rempli le réservoir de sel, un programme de lavage doit être lancé (nous conseillons d'utiliser un programme court). Cela permet d'éviter que le système de filtration, la pompe et d'autres pièces importantes de l'appareil soient endommagés par l'eau salée. De tels dommages ne sont pas couverts par la garantie.
⚠️ REMARQUE :
-
Remplissez le réservoir de sel uniquement si le voyant d'avertissement du sel s'allume sur le panneau de commande.
Selon le niveau de dissolution du sel, le voyant d'avertissement du sel peut rester allumé même après le remplissage du réservoir de sel.
Si le panneau de commande ne comporte pas de voyant d'avertissement de sel (sur certains modèles), vous pouvez évaluer quand rajouter du sel dans l'adoucisseur en fonction du nombre de cycles effectués par le lave-vaisselle.
-
Si du sel a été renversé, utilisez un programme Trempage ou Rapide pour éliminer l'excès de sel.
C. Remplissez le distributeur de liquide de rinçage
Distributeur de liquide de rinçage
Le liquide de rinçage est libéré lors du rinçage final pour éviter que l'eau ne forme des gouttelettes sur votre vaisselle, ce qui peut laisser des marques et des traînées. Il améliore également le séchage en permettant à l'eau de glisser sur les plats. Votre lave-vaisselle est conçu pour utiliser des produits de rinçage liquides. Le distributeur de liquide de rinçage se trouve dans la porte, à côté du distributeur de détergent. Pour remplir le distributeur, ouvrez le bouchon et versez le liquide de rinçage dans le distributeur jusqu'à ce que l'indicateur de niveau devienne complètement noir. Le volume du distributeur de liquide de rinçage est d'environ 110 ml.
Fonction du liquide de rinçage
Le liquide de rinçage est automatiquement ajouté lors du rinçage final pour garantir un rinçage optimal et un séchage sans marques ni traînées.
Attention!
Utilisez exclusivement des liquides de rinçage de marque pour lave-vaisselle. Ne remplissez jamais le distributeur de liquide de rinçage avec une autre substance (par exemple du détergent liquide ou du nettoyant pour lave-vaisselle). Cela endommagerait l'appareil.
Quand remplir le distributeur de liquide de rinçage
Si le panneau de commande ne comporte pas de voyant d'avertissement de liquide de rinçage, vous pouvez estimer la
quantité selon la couleur de l'indicateur de niveau optique C situé près du bouchon.
Une fois le bac de liquide de rinçage rempli, l'indicateur est complètement noir. Au fur et à mesure que le niveau de liquide de rinçage diminue, la taille du point noir diminue. Veillez à ce que le niveau de liquide de rinçage ne baisse jamais sous 1/4 du niveau maximum.
Au fur et à mesure que le niveau de liquide de rinçage baisse, la taille du point noir change sur l'indicateur de niveau de liquide de rinçage, comme illustré ci-dessous.
- Plein
3/4 plein
1/2 plein
- 1/4 plein - Ajoutez du produit pour éliminer les
○ traces
Vide
C (Indicateur de liquide de rinçage)
- Pour ouvrir le distributeur, tournez le bouchon vers la flèche « ouvrir » (à gauche) et retirez-le en le soulevant.
- Versez le liquide de rinçage dans le distributeur en veillant à ne pas le faire déborder.
- Remettez le bouchon en l'insérant aligné avec la flèche « ouvrir » et tournez-le vers la flèche « fermer » (à droite).
REMARQUE :
Si du liquide de rinçage a été renversé pendant le remplissage, essuyez-le avec un chiffon absorbant pour éviter qu'une quantité excessive de mousse se forme lors du lavage suivant. N'oubliez pas de remettre le bouchon avant de fermer la porte du lave-vaisselle.
Régler le réservoir de liquide de rinçage
Tournez la molette de l'indicateur du liquide de rinçage sur un chiffre. Plus le chiffre est élevé, plus le lave-vaisselle utilise de liquide de rinçage. Si la vaisselle ne sèche pas correctement ou présente des traces, tournez la manette sur le chiffre suivant jusqu'à ce que la vaisselle soit exempte de traces. Réduisez-la si des taches blanchâtres et collantes sont présentes sur la vaisselle ou si un film bleuté apparaît sur les articles en verre et les lames de couteau.
REMARQUE :
Augmentez la dose s'il y a des gouttes d'eau ou des traces de calcaire sur la vaisselle après le lavage.
Réduisez-la si des taches blanchâtres et collantes sont présentes sur la vaisselle ou si un film bleuté apparaît sur les articles en verre et les lames de couteau.
D. Fonction du détergent
Les composés chimiques des détergents sont nécessaires pour décoller, dissoudre et évacuer la saleté hors du lave-vaisselle. La plupart des détergents vendus dans le commerce conviennent à cette utilisation.
Attention!
Utilisation correcte du détergent
N'utilisez que des détergents spécifiquement conçus pour les lave-vaisselle. Rangez vos détergents dans un endroit frais et sec. Ne mettez pas de détergent en poudre dans le distributeur tant que vous n'êtes pas prêt à lancer le lavage.
Détergents
Il existe 3 types de détergents
- Avec phosphates et avec chlore
- Avec phosphates et sans chlore
- Sans phosphates et sans chlore
Les nouveaux détergents en poudre sont généralement sans phosphates. La fonction d'adoucisseur d'eau des phosphates n'est donc pas assurée. Dans ce cas, nous vous conseillons de remplir le
réservoir de sel même si la dureté de l'eau n'est que de 6 °dH. Si vous utilisez des détergents sans phosphates avec de l'eau dure, des traces blanches apparaissent généralement sur la vaisselle et les verres. Dans ce cas, ajoutez du détergent pour obtenir de meilleurs résultats. Les détergents sans chlore ne blanchissent que légèrement. Les taches tenaces et colorées ne seront pas complètement éliminées. Dans ce cas, veuillez sélectionner un programme avec une température plus élevée.
Détergent concentré
Selon leur composition chimique, les détergents peuvent être classés en deux catégories :
- détergents alcalins conventionnels avec des composants caustiques
- détergents concentrés faiblement alcalins avec des enzymes naturels
Tablettes de détergent
Les tablettes de détergent de marques différentes se dissolvent à des vitesses différentes. De ce fait, certaines tablettes de détergent ne peuvent pas se dissoudre et développer leur capacité de lavage maximale pendant les programmes courts. Par conséquent, veuillez sélectionner des programmes longs en cas d'utilisation de tablettes de détergent, afin de garantir l'élimination complète des résidus de détergent.
Bac à détergent
Le bac doit être rempli avant le démarrage de chaque cycle de lavage conformément aux instructions fournies dans le tableau des cycles de lavage. Votre lave-vaisselle utilise moins de détergent et de liquide de rinçage qu'un lave-vaisselle conventionnel. Une seule cuillère à soupe de détergent suffit généralement pour une quantité normale de vaisselle. Augmentez la dose de détergent si la vaisselle est très sale. Ajoutez toujours le détergent juste avant de démarrer le lave-vaisselle. Dans le cas contraire, il pourrait devenir humide et ne pas se dissoudre correctement.
Quantité de détergent à utiliser
- Si le couvercle est fermé, appuyez sur le bouton de déblocage. Le couvercle s'ouvre.
- Ajoutez toujours le détergent juste avant de lancer chaque cycle de lavage.
- Utilisez exclusivement des détergents de marque pour lave-vaisselle.
AVERTISSEMENT!
Les détergents pour lave-vaisselle sont corrosifs !
Maintenez-les hors de portée des enfants.
Ajouter le détergent
Remplissez le distributeur de détergent. Les marquages indiquent les niveaux de dosage, comme indiqué à droite :
FR
A. Emplacement du détergent pour le cycle de lavage principal.
B. Emplacement du détergent pour le cycle de prélavage.
Veuillez respecter les recommandations des fabricants, inscrites sur l'emballage du détergent, pour le dosage et le stockage.
Fermez le couvercle et appuyez dessus jusqu'à ce qu'il se verrouille en place.
Si la vaisselle est très sale, mettez une dose supplémentaire de détergent dans le compartiment de détergent pour le prélavage. Ce détergent prendra effet pendant la phase de prélavage.
REMARQUE :
- Vous trouverez des informations relatives à la quantité de détergent pour chaque programme en dernière page.
- Veuillez noter que des différences sont possibles selon le niveau de saleté et la dureté de l'eau.
- Veuillez respecter les recommandations des fabricants inscrites sur l'emballage du détergent.
5. Charger les paniers du lave-vaisselle
Recommendations
- Envisagez d'acheter des ustensiles identifiés comme compatibles lave-vaisselle.
- Utilisez un détergent doux portant la mention « Non agressif pour la vaisselle ». Si nécessaire, demandez des informations complémentaires auprès des fabricants de détergents.
- Pour les articles particuliers, sélectionnez un programme avec une température aussi basse que possible.
- Pour éviter tout dommage, ne retirez pas les verres et les couverts du lave-vaisselle immédiatement après la fin du programme
Concernant le lavage au lave-vaisselle, les couverts/plats suivants :
Ne sont pas adaptés
Présentent une compatibilité limitée
- Certains types de verres peuvent ternir après de nombreux lavages
- Les pièces en argent et en aluminium ont tendance à se décolorer pendant le lavage
- Les motifs émaillés peuvent s'estomper s'ils sont fréquemment lavés au lave-vaisselle.
Précautions avant ou après le chargement des paniers du lave-vaisselle
(Pour des performances optimales du lave-vaisselle, respectez ces conseils de chargement.
Les fonctions et l'apparence des paniers à vaisselle et à couverts peuvent différer de ceux de votre modèle.)
Raclez et enlevez tous les gros résidus d'aliments. Faites ramollir les restes d'aliments brûlés dans les poêles et les casseroles.
Il n'est pas nécessaire de rincer les plats sous l'eau du robinet.
Placez les articles dans le lave-vaisselle de la manière suivante :
- Les articles tels que les tasses, verres, casseroles/poêles, etc., doivent être orientés vers le bas.
- Les articles courbés ou comportant des évidements doivent être placés inclinés pour que l'eau puisse s'écouler.
-
Tous les ustensiles doivent être correctement disposés sans risquer de basculer.
-
Tous les ustensiles sont placés de sorte qu'ils ne gênent pas la rotation des bras de lavage.
REMARQUE : Les très petits articles ne doivent pas être lavés au lave-vaisselle, car ils pourraient facilement tomber hors du panier.
- Articles creux tels que les tasses, les verres, les casseroles/poêles, etc.
Avec l'ouverture orientée vers le bas pour que l'eau ne s'accumule pas dans le récipient ou une base creuse.
- La vaisselle et les couverts ne doivent pas être placés les uns dans les autres, ni se recouvrir.
- Pour éviter d'endommager les verres, ils ne doivent pas se toucher.
- Placez les grands articles les plus difficiles à nettoyer dans le panier inférieur.
- Le panier supérieur est conçu pour contenir les articles plus délicats et plus légers, par exemple les verres et les tasses à café/thé.
- Les couteaux à longue lame sont dangereux s'ils sont placés à la verticale !
- Les couverts longs et/ou tranchants, par exemple les couteaux de cuisine, doivent être placés à l'horizontale dans le panier supérieur.
- Veuillez ne pas surcharger votre lave-vaisselle. Ceci est important pour obtenir de bons résultats et pour maintenir une consommation d'énergie raisonnable.
Sortir la vaisselle
Pour éviter que l'eau coule du panier supérieur sur le panier inférieur, nous vous recommandons de vider d'abord le panier inférieur, puis le panier supérieur.
Méthode de chargement de la vaisselle normale
Charger le panier supérieur
Le panier supérieur est conçu pour contenir des articles plus délicats et plus légers, par exemple les verres, les tasses de café/thé et leurs soucoupes, ainsi que les assiettes, les petits bols et les plats peu profonds (s'ils ne sont pas trop sales). Placez la vaisselle et les ustensiles de cuisson de sorte qu'ils ne risquent pas de bouger sous l'action des jets d'eau.
Charger le panier inférieur
Nous vous recommandons de placer les articles plus volumineux et plus difficiles à laver dans le panier inférieur : par exemple les casseroles, poêles, couvercles, plats et bols de service, comme indiqué dans l'illustration ci-dessous. Il est préférable de placer les plats de service et les couvercles sur les côtés des paniers pour éviter de bloquer la rotation du bras de lavage supérieur.
Veuillez noter les points suivants :
- Les casseroles, les bols de service, etc., doivent toujours être retournés.
- Les ustensiles de cuisson profonds doivent être inclinés pour que l'eau puisse s'écouler.
- Le panier inférieur comporte des tiges repliables pour pouvoir placer des casseroles et des poêles de plus grande taille ou en plus grand nombre.

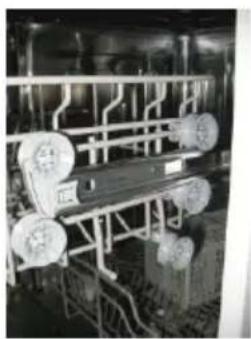

Régler le panier supérieur
La hauteur du panier supérieur peut être réglée afin de faire plus de place pour les grands ustensiles à disposer dans le panier inférieur/supérieur. La hauteur du panier supérieur peut être ajustée en plaçant les roues à différentes hauteurs sur les rails.
Les articles longs, les couverts de service, les couverts à salade et les couteaux doivent être placés sur la clayette de sorte à ne pas bloquer la rotation des bras de lavage.
Position basse Position haute
Tiroir à couverts coulissant
Il est possible de faire coulisser le tiroir à couverts vers la droite ou vers la gauche, selon les besoins.

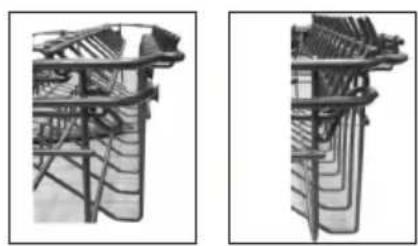

Replier les clayettes pour tasses
Pour un meilleur positionnement des casseroles et des poêles, les tiges peuvent être repliées comme indiqué dans l'illustration de droite.
Replier les tiges du panier inférieur
Pour un meilleur positionnement des casseroles et des poêles, les tiges peuvent être repliées comme indiqué dans l'illustration de droite.

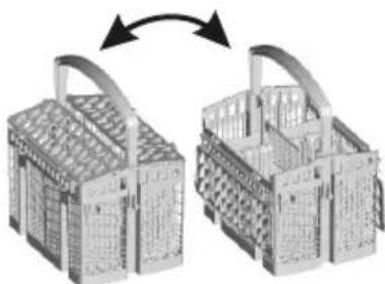

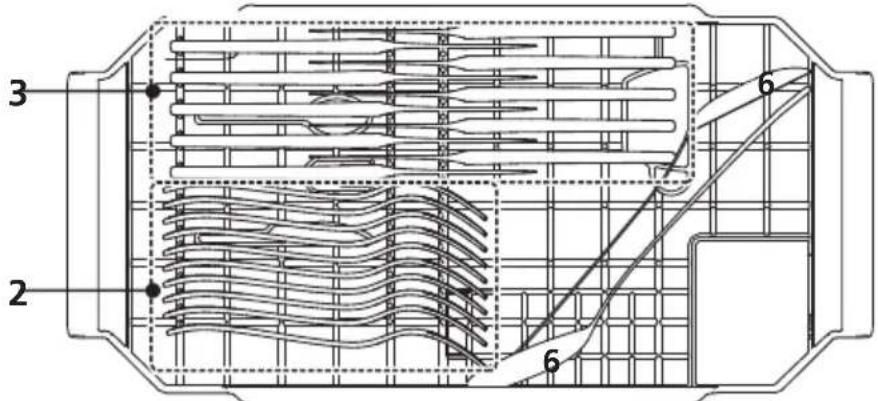

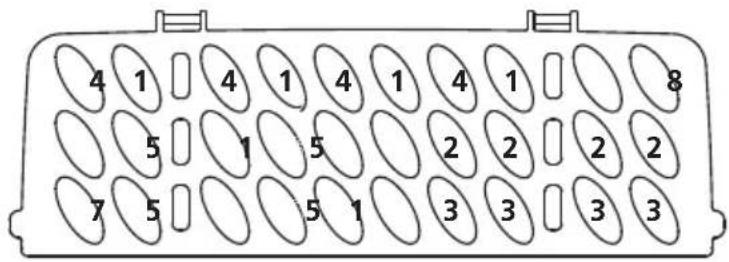

Les couverts doivent être disposés dans le panier à couverts les uns à côté des autres dans des positions appropriées. Assurez-vous que les ustensiles ne sont pas collés entre eux pour obtenir de bonnes performances de lavage.
! AVERTISSEMENT !
- Veillez à ce qu'aucun article ne dépasse par le bas.
- Placez toujours les ustensiles tranchants avec la pointe tranchante dirigée vers le bas !

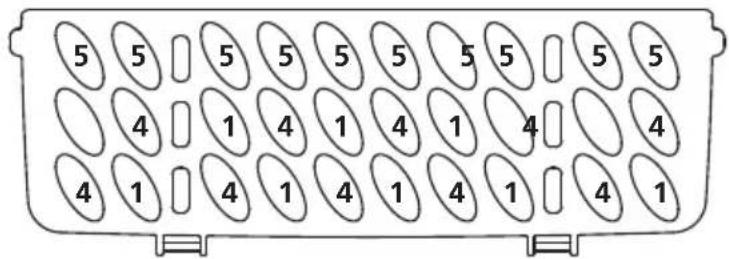

Pour un lavage de qualité optimale, placez les couverts dans le panier en vous assurant que :
- Les couverts ne se touchent pas.
- Les couverts soient placés avec le manche vers le bas.
- Les ustensiles longs sont placés au milieu.
6. Programmation du lave-vaisselle
Tableau des cycles de lavage (EN60436)
Le tableau ci-dessous indique les programmes les mieux adaptés en fonction du niveau de résidus alimentaires et de la quantité de détergent nécessaire. Il fournit également diverses informations sur les programmes.
( ) signifie que le liquide de rinçage est libéré en phase de rinçage.
| Programme | Description du cycle | Détergent de prélavage/lavage principal | Durée de fonctionnement (min) | Énergie (kWh) | Eau (l) | Liquide de rinçage |
| Intensif | PrélavageLavage (60 °C)RinçageRinçage (65-72 °C)Séchage | 4/18g(1 ou 2 pièces) | 175 | 1.275-1.385 | 13,9 | |
| Universel | PrélavageLavage (60 °C)RinçageRinçage (65-72 °C)Séchage | 4/18g(1 ou 2 pièces) | 150 | 1.185-1.290 | 13,9 | |
| ECO(*EN 60436) | Lavage (50 °C)RinçageRinçage (45°C)Séchage | 4/18g(1 ou 2 pièces) | 220 0.747 9.8 | | | |
| Verre | PrélavageLavage (45 °C)RinçageRinçage (50 -60°C)Séchage | 4/18g(1 ou 2 pièces) | 120 | 0.850-0.925 | 13.9 | |
| 90 minutes | Lavage (55 °C)RinçageRinçage (60 -65°C)Séchage | 22g(1 pièce) | 90 | 0.955-1.030 | 11,2 | |
| Rapide[6×64] | Lavage (45°C)RinçageRinçage (45 °C) | 12g(1 pièce) | 30 0.584 | | 10.3 | ○ |
REMARQUE :
FR
ECO
(*EN 60436)
Ce programme est le cycle de test. Informations relatives aux tests comparatifs conformément à la norme EN60436.
les valeurs données pour les programmes autres que le programme éco ne sont qu'indicatives.
Allumer l'appareil
Lancer un cycle de lavage
- Sortez le panier supérieur et le panier inférieur, chargez la vaisselle, puis remettez les paniers. Il est conseillé de remplir d'abord le panier inférieur, puis le panier supérieur (voir le chapitre intitulé « Charger le lave-vaisselle »).
- Mettez du détergent (voir le chapitre « Sel, détergent et liquide de rinçage »).
-
Branchez la fiche dans une prise électrique. L'alimentation électrique est 220-240 V CA 150 Hz et les spécifications de la prise sont 10 A 250 V CA. Vérifiez que le robinet d'alimentation en eau est ouvert au maximum.
-
Appuyez sur le bouton Programme, le programme de lavage change dans l'ordre suivant : ECO->Verre->90 minutes->Rapide->Intensif->Universel.
- Si un programme est sélectionné, le voyant correspondant s'allume. Appuyez ensuite sur le bouton Démarrer/Pause, le lave-vaisselle démarre.
Changer de programme...
Remarques importantes :
- Un cycle en cours ne peut être modifié que s'il a commencé depuis peu de temps. Dans le cas contraire, il se peut que le détergent ait déjà été libéré et que l'appareil ait déjà vidangé l'eau de lavage. Dans ce cas, le distributeur de détergent doit être rempli à nouveau (voir la section intitulée « Charger le détergent »).
- Appuyez sur le bouton Démarrer/Pause, l'appareil se met en veille. Appuyez sur le bouton Programme pendant plus de 3 secondes pour pouvoir changer et sélectionner le programme souhaité (voir la section intitulée « Lancer un cycle de lavage... »).
Ouverture automatique
Après le lavage, la porte s'ouvre automatiquement pour obtenir un meilleur effet de séchage.
REMARQUE :
La porte du lave-vaisselle ne doit pas être bloquée lorsqu'elle est configurée pour une ouverture automatique.
Cela peut perturber la fonctionnalité de verrouillage de la porte.
Les programmes Rapide et Trempage ne disposent pas de la fonction Ouverture automatique.
Si vous ouvrez la porte pendant un cycle de lavage, l'appareil se met en pause. Le voyant de programme s'arrête de clignoter et la sonnerie retentit toutes les minutes jusqu'à ce que vous fermiez la porte. Après avoir fermé la porte, l'appareil reprend le fonctionnement.
Si votre modèle est équipé d'une mémoire, il poursuivra et terminera le programme sélectionné après une coupure de courant.
Vous avez oublié un plat ?
Il est possible d'ajouter un plat à tout moment avant que le distributeur de détergent s'ouvre.
- Appuyez sur le bouton Démarrer/Pause pour arrêter le lavage.
- Ouvrez légèrement la porte.
- Une fois le bras de lavage à l'arrêt, vous pouvez ouvrir complètement la porte.
- Ajoutez les plats oubliés.
- Fermez la porte
- Appuyez sur le bouton Démarrer/Pause. Le lave-vaisselle se met en marche 10 secondes plus tard.
À la fin du cycle de lavage
Une fois le cycle de fonctionnement terminé, le lave-vaisselle sonne pendant 8 secondes, puis s'arrête. Éteignez l'appareil à l'aide du bouton Marche/Arrêt, coupez l'alimentation en eau et ouvrez la porte du lave-vaisselle. Attendez quelques minutes avant de vider le lave-vaisselle pour éviter de manipuler la vaisselle et les ustensiles encore chauds et plus susceptibles de se casser. Ils sécheront également mieux ainsi.
Éteindre le lave-vaisselle
- Éteignez le lave-vaisselle en appuyant sur le bouton Marche/Arrêt.
- Fermez le robinet d'eau !
Ouvrez la porte avec prudence.
La vaisselle chaude est sensible aux chocs. La vaisselle doit donc refroidir environ 15 minutes avant d'être sortie de l'appareil. Ouvrez la porte du lave-vaisselle, laissez-la entrouverte et attendez quelques minutes avant de sortir la vaisselle. Cela permet à la vaisselle de refroidir et améliore le séchage.
Vider le lave-vaisselle
Il est normal que le lave-vaisselle soit mouillé à l'intérieur. Videz d'abord le panier inférieur, puis le panier supérieur. Cela permet d'éviter que de l'eau goutte du panier supérieur sur la vaisselle présente dans le panier inférieur.
! AVERTISSEMENT!
Il est dangereux d'ouvrir la porte pendant le lavage, car l'eau chaude peut vous brûler.
7. Entretien et nettoyage
Système de filtration
Le système de filtration permet d'éviter que de gros résidus alimentaires et d'autres objets pénètrent dans la pompe. Ces résidus peuvent occasionnellement boucher les filtres.
Le système de filtration se compose d'un filtre grossier, d'un filtre plat (filtre principal) et d'un micro-filtre (filtre fin).
Filtre principal 1
Les particules alimentaires et les saletés bloquées par ce filtre sont pulvérisées par un jet spécial du bras de lavage inférieur et évacuées vers la vidange.
Filtre grossier 2
Les éléments plus gros, tels que les morceaux d'os ou de verre, qui peuvent boucher la vidange, sont bloqués dans le filtre grossier. Pour retirer les éléments bloqués par le filtre, pincez doucement le bouchon au sommet de ce filtre et soulevez-le.
Filtre fin 3
Ce filtre bloque les résidus alimentaires et les saletés dans la zone du collecteur pour éviter qu'ils se déposent à nouveau sur la vaisselle pendant le cycle de lavage.
Assemblage des filtres
Les filtres enlèvent efficacement les particules alimentaires de l'eau de lavage, ce qui permet de la recycler pendant le programme. Pour des performances et des résultats optimaux, les filtres doivent être nettoyés régulièrement. Pour cette raison, il est préférable d'enlever les gros résidus alimentaires bloqués dans le filtre après chaque cycle de lavage en rinçant à l'eau courante la coupelle et le filtre semi-circulaire. Pour retirer le dispositif filtrant, tirez la poignée de la coupelle vers le haut.
AVERTISSEMENT!
- Le lave-vaisselle ne doit jamais être utilisé sans les filtres.
- La réinstallation incorrecte des filtres peut réduire les performances de l'appareil et endommager la vaisselle et les ustensiles.
1
Étape 1 : Tournez le filtre dans le sens inverse des aiguilles d'une montre
2
Étape 2 : Tirez le filtre vers le haut.
⚠️ REMARQUE :
Effectuez cette procédure de l'étape 2 à l'étape 1 pour retirer le système de filtration. Inversez cette procédure de l'étape 2 à l'étape 1 pour installer le système de filtration.
Remarques :
• Vérifiez que les filtres ne sont pas bouchés après chaque utilisation du lave-vaisselle.
- En dévissant le filtre grossier, vous pouvez retirer le système de filtration. Enlevez tous les résidus alimentaires et nettoyez les filtres à l'eau courante.
⚠️ REMARQUE :
Le filtre doit être intégralement nettoyé une fois par semaine.
Nettoyer le filtre
Nettoyez le filtre grossier et le filtre fin avec une brosse de nettoyage. Assemblez à nouveau les différentes pièces du système de filtration comme indiqué sur les illustrations de la page précédente et réinsérez l'ensemble du système de filtration dans le lave-vaisselle, en le positionnant correctement dans son logement et en l'appuyant vers le bas.
! AVERTISSEMENT!
Lors du nettoyage des filtres, ne leur faites pas subir de chocs. Dans le cas contraire, ils risquent de se déformer et les performances de votre lave-vaisselle peuvent être réduites.
Entretien du lave-vaisselle
Le panneau de commande peut être nettoyé avec un chiffon légèrement humide.
Après le nettoyage, assurez-vous de le sécher complètement. Pour l'extérieur, utilisez une cire de bonne qualité pour appareils électroménagers.
N'utilisez jamais d'objet coupant, de tampon à récurer ou de nettoyant agressif sur les différentes parties du lave-vaisselle.
Nettoyer la porte
Pour nettoyer le pourtour de la porte, utilisez uniquement un chiffon doux et humecté d'eau chaude.
Pour éviter la pénétration d'eau dans le système de verrouillage de la porte et les composants électriques, n'utilisez jamais de nettoyant à pulvériser.
! AVERTISSEMENT !
- N'utilisez jamais de produit nettoyant en spray pour nettoyer le panneau de la porte, car cela peut endommager le dispositif de verrouillage de la porte et les composants électriques.
- Les agents abrasifs et certaines serviettes en papier ne doivent pas être utilisés, car ils peuvent rayer ou tacher la surface en inox.
Protection contre le gel
Prenez des mesures contre le gel pour protéger votre lave-vaisselle en hiver. Après chaque cycle de lavage, suivez les instructions suivantes :
- Coupez l'alimentation électrique du lave-vaisselle.
- Fermez le robinet d'alimentation en eau et débranchez le tuyau d'alimentation en eau de la vanne d'eau.
-
Vidangez l'eau du tuyau d'alimentation et de la vanne d'eau. (Utilisez une bassine pour collecter l'eau.)
-
Raccordez à nouveau le tuyau d'alimentation sur la vanne d'eau.
- Retirez le filtre du fond de la cuve et enlevez l'eau du collecteur avec une éponge.
REMARQUE :
Si votre lave-vaisselle ne fonctionne plus à cause du gel, veuillez contacter un réparateur professionnel.
Nettoyer les bras de lavage
Il est nécessaire de nettoyer régulièrement les bras de lavage, car les substances chimiques de l'eau dure peuvent obstruer les buses et bloquer les roulements des bras de lavage.
Pour démonter le bras de lavage supérieur, immobilisez l'écrou et tournez le bras dans le sens des aiguilles d'une montre pour le retirer.
Pour démonter le bras de lavage inférieur, tirez-le vers le haut. Lavez les bras de lavage à l'eau chaude savonneuse et nettoyez les buses avec une brosse souple. Remontez-les après les avoir soigneusement rincés.
FR
Comment maintenir votre lave-vaisselle en bon état
- Après chaque lavage
Après chaque lavage, coupez l'alimentation en eau de l'appareil et laissez la porte légèrement entrouverte pour que l'humidité et les odeurs ne stagnent pas à l'intérieur.
• Débranchez la fiche
Avant de nettoyer ou d'entretenir l'appareil, débranchez toujours la fiche de la prise électrique.
- Pas de solvants ni de produits de nettoyage abrasifs
Ne nettoyez pas l'extérieur et les pièces en caoutchouc du lave-vaisselle avec des produits de nettoyage abrasifs ou des solvants. Utilisez uniquement un chiffon avec de l'eau chaude savonneuse. Pour retirer les taches ou les traces sur les surfaces intérieures, utilisez un chiffon légèrement humidifié avec de l'eau et un peu de vinaigre ou un produit de nettoyage spécifiquement conçu pour les lave-vaisselle.
- Si l'appareil n'est pas utilisé pendant une longue période
Nous vous conseillons de lancer un cycle de lavage avec le lave-vaisselle vide, puis de débrancher la fiche de la prise électrique, de couper l'alimentation en eau et de laisser la porte de l'appareil entrouverte. Cela contribue à prolonger la durée de vie des joints de porte et à empêcher la formation d'odeurs dans l'appareil.
- Déplacer l'appareil
Si l'appareil doit être déplacé, essayez de le maintenir en position verticale. Si cela est absolument nécessaire, vous pouvez le coucher sur le dos.
• Joints
L'un des facteurs entraînant la formation d'odeurs dans le lave-vaisselle est le fait que des aliments restent coincés dans les joints. Nettoyez régulièrement les joints avec une éponge humide pour éviter ce problème.
8. Instructions d'installation
Positionner l'appareil
Placez l'appareil à l'emplacement souhaité. Sa face arrière doit être placée contre le mur derrière lui et ses côtés doivent être placés le long des murs ou des meubles adjacents. Le lave-vaisselle est équipé d'un tuyau d'alimentation en eau et d'un tuyau de vidange qui peuvent être placés sur le côté gauche ou droit pour faciliter l'installation.
Mise à niveau de l'appareil
Une fois le lave-vaisselle positionné pour la mise à niveau, sa hauteur peut être modifiée en réglant le niveau des pieds à visser.
À propos du branchement électrique
! AVERTISSEMENT!
Pour votre sécurité :
- N'utilisez pas de rallonge électrique ou d'adaptateur avec cet appareil.
- Ne retirez jamais et ne coupez jamais le connecteur de terre
- du cordon d'alimentation.
Spécifications électriques
Lisez la plaque signalétique de l'appareil pour connaître la tension nominale et branchez le lave-vaisselle à une alimentation électrique appropriée. Utilisez un fusible requis de 10 Ampères, un fusible temporisé ou un disjoncteur recommandé et prévoyez un circuit électrique dédié pour alimenter uniquement cet appareil.
⚠ Vérifiez qu'une mise à la terre appropriée est présente avant utilisation.
Branchement électrique
Vérifiez que la tension et la fréquence de l'alimentation électrique correspondent à celles indiquées sur la plaque signalétique de l'appareil. Branchez la fiche de l'appareil exclusivement dans une
prise électrique correctement mise à la terre. Si la prise électrique sur laquelle l'appareil doit être branché ne correspond pas à la fiche, faites changer la prise au lieu d'utiliser un adaptateur ou un système similaire, car cela peut provoquer une surchauffe et des brûlures.
Raccordement à l'eau
Raccordement à l'eau froide
Raccordez le tuyau d'alimentation en eau froide à un raccord fileté de 1,9 cm (3/4") et veillez à ce qu'il soit bien serré.
Si les tuyaux d'eau sont neufs ou s'ils n'ont pas été utilisés depuis longtemps, faites couler l'eau pour vérifier qu'elle est claire.
Cette précaution est nécessaire pour éviter le risque d'obstruction de l'arrivée d'eau et de dommages à l'appareil.
⚠ AVERTISSEMENT ! Veuillez refermer le robinet d'eau après utilisation.

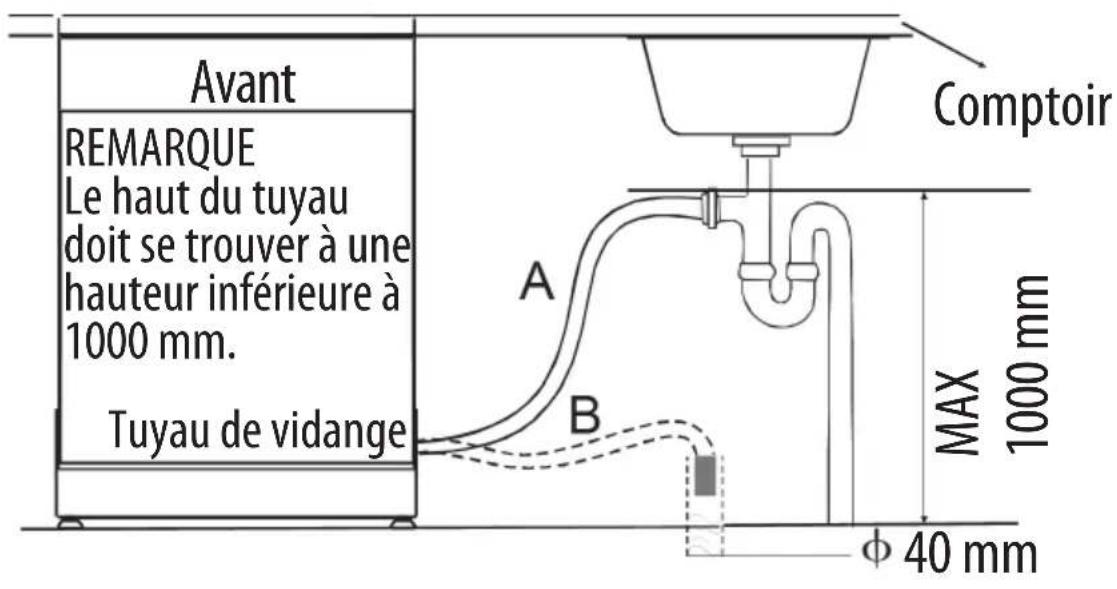

Raccordement du tuyau de vidange
Insérez le tuyau de vidange dans une conduite d'évacuation d'un diamètre minimum de 40 mm ou laissez-le pendre dans un évier, en veillant à ce qu'il ne soit ni plié ni écrasé. Le haut du tuyau doit se trouver à une hauteur inférieure à 1000 mm.
⚠️ VEUILLEZ PLACER LE TUYAU DE VIDANGE DANS LA POSITION A OU B.
Si l'évier se trouve à plus de 1000 mm du sol, l'eau présente dans le tuyau ne peut pas être vidangée directement dans l'évier. Il faut alors vider l'eau restant dans les tuyaux dans une bassine ou un autre récipient approprié placé hors de l'évier et plus bas que l'évier.
Sortie d'eau
Raccordez le tuyau de vidange de l'eau. Le tuyau de vidange doit être correctement raccordé afin d'éviter les fuites d'eau. Veillez à ce que le tuyau de vidange de l'eau ne soit ni plié ni pincé.
Rallonge de tuyau
Si une rallonge de tuyau est requise, utilisez impérativement un tuyau de vidange similaire. Le tuyau de rallonge ne doit pas faire plus de 4 mètres de long. Dans le cas contraire, l'efficacité de lavage du lave-vaisselle peut être réduite.
Raccordement au siphon
Le tuyau de vidange doit être à une hauteur inférieure à 1000 mm (maximum) par rapport au bas du lave-vaisselle. Le tuyau de vidange de l'eau doit être fixé.
Démarrage du lave-vaisselle
Avant de démarrer le lave-vaisselle, vérifiez les points suivants :
- Le lave-vaisselle est d'aplomb et correctement installé/raccordé
- La vanne d'arrivée d'eau est ouverte
- Il n'y a aucune fuite au niveau du branchement des tuyaux
- Les câbles sont solidement branchés
- L'appareil est sous tension
- Les tuyaux d'alimentation en eau et de vidange ne sont pas pliés.
- Tous les éléments d'emballage et toutes les étiquettes ont été retirés du lave-vaisselle.
Attention :
Après l'installation, veuillez vous assurer de conserver ce manuel. Le contenu de ce manuel est très utile pour les utilisateurs.
9. Conseils de dépannage
Consultez les tableaux des pages suivantes, car cela peut vous éviter de faire appel au service après-vente.
| Problème | Causes possibles | Que faire |
 Problèmes techniques | Le lave-vaisselle ne démarre pas | Fusible grillé ou disjoncteur enclenché | Remplacez le fusible ou réarmez le disjoncteur. Débranchez tous les autres appareils branchés sur le même circuit électrique que le lave-vaisselle. |
| L'appareil n'est pas sous tension | Vérifiez que le lave-vaisselle est allumé et que sa porte est bien fermée.Vérifiez que le cordon d'alimentation est correctement branché sur la prise de courant. |
| La pression d'eau est faible. | Vérifiez que le tuyau d'alimentation en eau est correctement raccordé et que l'alimentation en eau est ouverte. |
| La porte du lave-vaisselle n'est pas bien fermée. | Vérifiez que la porte est correctement fermée et verrouillée. |
| L'eau ne s'évacue pas du lave-vaisselle. | Le tuyau de vidange est plié. | Contrôlez le tuyau de vidange. |
| Le filtre est bouché | Vérifiez le filtre grossier (voir la partie intitulée « Nettoyer le filtre »). |
| L'évier est bouché | Vérifiez que l'évier se vide normalement.Si le problème est dû à un évier bouché, contactez un plombier plutôt qu'un réparateur de lave-vaisselle. |
| Problème Causes possibles Que faire | |
| Problèmes généraux | De la mousse est présente dans la cuve | Mauvais détergent | Utilisez exclusivement du détergent spécifiquement conçu pour les lave-vaisselle afin d'éviter la formation de mousse. Si de la mousse se forme, ouvrez la porte du lave-vaisselle et attendez que la mousse se dissipe. Ajoutez environ 4 litres d'eau froide dans la cuve. Fermez et verrouillez le lave-vaisselle, puis sélectionnez n'importe quel cycle. Le lave-vaisselle commence par vidanger l'eau. Ouvrez la porte une fois la vidange terminée et vérifiez que la mousse a disparu. Si nécessaire, répétez cette opération. |
| Du liquide de rinçage a été renversé. | Essuyez toujours immédiatement le liquide de rinçage renversé. |
| L'intérieur de la cuve est taché | Le détergent utilisé contenait du colorant. | Vérifiez que le détergent ne contient pas de colorant. |
| Les surfaces intérieures sont recouvertes d'un film blanc | Ce film est dû aux minéraux contenus dans l'eau dure. | Nettoyez l'intérieur avec une éponge humide et du détergent pour lave-vaisselle en portant des gants en caoutchouc.N'utilisez jamais de produit de nettoyage autre que du détergent pour lave-vaisselle pour éviter la formation de mousse. |
| Problème Causes possibles Que faire |
| Des traces de rouille sont présentes sur les couverts | Les articles concernés ne sont pas résistants à la corrosion. | |
| Aucun programme de lavage n'a été exécuté après l'ajout de sel pour lave-vaisselle. Des traces de sel sont apparues dans le cycle de lavage. | Lancez toujours le programme de lavage rapide sans aucune vaisselle dans le lave-vaisselle et sans sélectionner la fonction Turbo (le cas échéant) après avoir ajouté du sel pour lave-vaisselle. |
| Le couvercle de l'adoucisseur est mal fermé | Vérifiez le couvercle. Assurez-vous qu'il est bien fermé. |
| Bruit | Bruit de cognement dans la cuve | Un des bras de lavage cogne contre une pièce dans un des paniers. | Interrompez le programme et repositionnez les articles gênant la rotation du bras de lavage. |
| Bruit de cliquetis dans la cuve | De la vaisselle bouge dans la cuve | Interrompez le programme et repositionnez les couverts. |
| Bruit de cognement dans les tuyaux d'eau | Cela peut être dû à l'installation ou à la section efficace des tuyaux. | Cela n'impacte pas le fonctionnement du lave-vaisselle. En cas de doute, contactez un plombier qualifié. |
| Résultat de lavage non satisfaisant | La vaisselle n'est pas propre | La vaisselle n'a pas été correctement positionnée. | Voir les remarques dans le chapitre « Charger les paniers du lave-vaisselle ». |
| Le programme n'était pas assez puissant. | Sélectionnez un programme plus intensif. Consultez le « Tableau des cycles de lavage ». |
| Une quantité insuffisante de détergent a été utilisée. | Utilisez plus de détergent ou changez de détergent. |
| Des articles bloquent le mouvement des bras de lavage. | Repositionnez les articles pour qu'ils ne gênent pas la rotation des bras de lavage. |
| Le dispositif de filtrage au fond de la cuve n'est pas propre ou il a été incorrectement inséré. Cela peut provoquer le blocage des buses des bras de lavage. | Nettoyez et/ou installez correctement le dispositif de filtrage. Nettoyez les buses des bras de lavage. Consultez le chapitre « Nettoyer les bras de lavage ». |
| Résultat de lavage non satisfaisant | Les articles en verre sont recouverts d'un film blanchâtre | Cela est dû à la combinaison d'eau douce et d'un excès de détergent. | Utilisez moins de détergent si votre eau est douce et sélectionnez le cycle le plus court pour laver les articles en verre. |
| Présence de marques grises ou noires sur la vaisselle | Des ustensiles en aluminium ont frotté contre la vaisselle. | Éliminez ces marques avec un produit de nettoyage légèrement abrasif. |
| Détergent présent dans le distributeur | La vaisselle bloque le distributeur de détergent. | Replacez correctement la vaisselle. |
| Problème Causes possibles Que faire | |
| Résultat de séchage non satisfaisant | La vaisselle ne sèche pas | La vaisselle n'a pas été correctement placée. | Chargez le lave-vaisselle en respectant les instructions. |
| Il n'y a pas assez de liquide de rinçage. | Augmentez la quantité de liquide de rinçage/remplissez le distributeur de liquide de rinçage. |
| La vaisselle a été sortie trop tôt. | Ne videz pas votre lave-vaisselle immédiatement après la fin du lavage. Ouvrez légèrement la porte pour laisser la vapeur s'échapper. Ne commencez à vider le lave-vaisselle qu'une fois que la vaisselle est à peine chaude au toucher. Videz d'abord le panier inférieur. Cela permet d'éviter que l'eau s'écoule de la vaisselle située dans le panier supérieur. |
| Un programme inadapté a été sélectionné | Lors de l'utilisation du programme court, la température de lavage est plus basse. Cela réduit également l'efficacité de lavage. Sélectionnez un programme avec une durée de lavage plus longue. |
| Utilisation de couverts au revêtement de mauvaise qualité | La vidange d'eau est plus difficile avec ces articles. Les couverts et la vaisselle de ce type ne doivent pas être lavés dans le lave-vaisselle. |
Codes d'erreur
En cas de dysfonctionnement, l'appareil affiche des codes d'erreurs pour vous informer :
| Codes Significations Causes possibles |
| E1 Durée | d'arrivée plus longue. | Le robinet n'est pas ouvert, l'arrivée d'eau est restreinte ou la pression d'eau est trop faible. |
| E3 Température requise non atteinte. | Dysfonctionnement de l'élément chauffant. |
| E4 Débordement. Des éléments du lave-vaisselle fuient. |
| E8 Problème d'orientation de la vanne de distribution. | Circuit ouvert ou rupture de la vanne de distribution. |
| Ed Défaut de communication entre la carte de circuit imprimé principale et la carte de circuit imprimé de l'affichage. | Circuit ouvert ou rupture du câblage de communication. |
AVERTISSEMENT!
- En cas de débordement, coupez l'alimentation générale en eau avant d'appeler un réparateur.
- S'il y a de l'eau dans le fond de la cuve à cause d'un débordement ou d'une petite fuite, l'eau doit être retirée avant de redémarrer le lave-vaisselle.

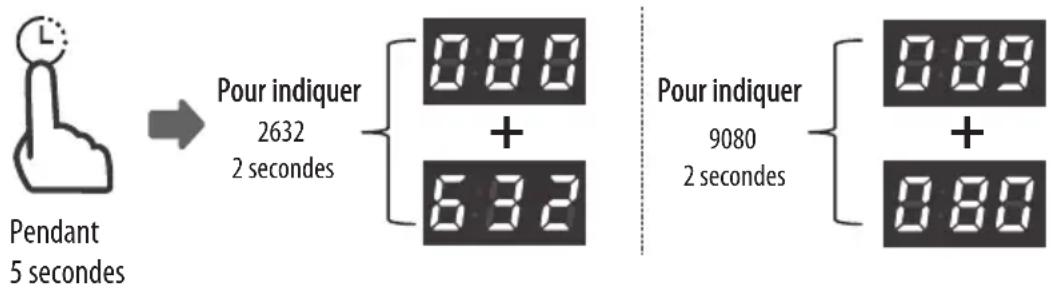

Compteur d'utilisation
Quand le cordon d'alimentation est branché, mais en laissant le lave-vaisselle éteint, ouvrez la porte, appuyez sur le bouton Départ différé en le maintenant enfoncé pendant 5 secondes. L'écran du lave-vaisselle affichera le nombre d'utilisations.
Exemple :
632 : affiche « 000 » pendant deux secondes, ensuite « 6 32 » pendant deux secondes, puis s'éteint.
9 080 : affiche009 » pendant deux secondes, ensuite « 080 » pendant deux secondes, puis s'éteint.
1. Panier supérieur :
2. Panier inférieur :
| Élément |
| 1 Tasses |
| 2 Soucoupes |
| 3 Verres |
| 4 Grandes tasses |
| 5 Four pot |
| 6 Petit pot |
| Élément |
| 7 Assiettes à dessert |
| 8 Assiettes de dîner |
| 9 Assiettes creuses |
| 10 Plat ovale |
| 11 Assiettes à dessert en mélamine |
| 12 Bols en mélamine |
| 13 Bol en verre |
| 14 Bols à dessert |
| 15 Panier à couverts |
3. Porte-couverts :
4. Panier à couverts :
→ INTÉRIEUR
Informations relatives aux tests comparatifs conformément à la norme EN60436 Capacité : 14 couverts Position du panier supérieur : position basse Pro-gramme : Réglage ECO du liquide de rinçage : Réglage maximal de l'adoucissant : H3
| Élément |
| 1 Cuillères à soupe |
| 2 Fourchettes |
| 3 Couteaux |
| 4 Cuillères à café |
| 5 Cuillères à dessert |
| 6 Cuillères de service |
| 7 Fourchette de service |
| 8 Louche à sauce |
RÈGLEMENT DÉLÉGUÉ (UE) 2019/2017 DE LA COMMISSION en ce qui concerne l'étiquetage énergétique des lave-vaisselle ménagers
Nom du fournisseur ou marque commerciale: SABA
Adresse du fournisseur: CONFORAMA, 80 BOULEVARD DU MANDINET, 77432 CEDEX 2 MARNE LA VALLÉE, FR
Référence du modèle: DW14C44M24CBK, DW14C44M24CS, DW14C44M24CW
Paramètres généraux du produit:
| Paramètre Valeur Paramètre Valeur | | | |
| Capacité nominale a)(ps) | 14 Dimensions en cm | Hauteur 845 |
| Largeur 598 |
| Profondeur | 600 |
| IEEa) | 43,9 | Classe d'efficacité énergétiquea) | C |
| Indice de performance de lavagea) | 1,125 | Indice de performance de séchagea) | 1,065 |
| Consommation d'énergie en kWh [par cycle], sur la base du programme eco avec alimentation en eau froide. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil. | 0,747 | Consommation d'eau en litres [par cycle], sur la base du programme eco. La consommation d'eau réelle dépend des conditions d'utilisation de l'appareil et de la dureté de l'eau. | 9,8 |
| Durée du programmea)(h:min) | 3:40 | Type | À pose libre |
| Émissions de bruit acoustique dans l'air a)Hrup (dB(A) re 1 pW) | 44 | Classe d'émission de bruit acoustique dans l'aira) | B |
| Mode arrêt (W) (le cas échéant) | - | Mode veille (W) (le cas échéant) | 0,49 |
| Démarrage différé (W)(le cas échéant) | 1,00 | Mode veille avec main-tien de la connexion au réseau (W) (le cas échéant) | - |
| Durée minimale de la garantie offerte par le fournisseur: 24 mois |
| Informations supplémentaires: |
| Lien internet vers le site web du fournisseur où se trouvent les informations visées à l'annexe II, point 6, du règlement (UE) 2019/2022 de la Commission www.conforama.fr |
a) pour le programme eco.
( ^a ) pour le programme Eco.
(b) les modifications apportées à ces éléments ne doivent pas être considérées pertinentes aux fins du paragraphe 4 de l'Article 4 du règlement (UE) 2017/1369.
( C ) si la base de données des produits génère automatiquement le contenu définitif de cette case, le fournisseur ne doit pas indiquer ces données.
(1) Règlement de la Commission (UE) 2019/2022 du 1er octobre 2019 définissant les exigences d'écoconception applicables aux lave-vaisselle ménagers conformément à la directive 2009/125/CE du Parlement européen et du Conseil, modifiant le règlement de la Commission (CE) n° 1275/2008 et abro-geant le règlement de la Commission (UE) n° 1016/2010 (voir la page 267 de ce Journal officiel).
Remarque : Le lave-vaisselle peut contenir jusqu'à 14 couverts, ce qui permet d'économiser de l'énergie et de l'eau lors du chargement de la vaisselle.
Le programme ECO convient au nettoyage de la vaisselle normalement sale, c'est le programme le plus efficace en termes de consommation combinée d'énergie et d'eau, et qu'il est utilisé pour évaluer la conformité avec la législation de l'UE en matière d'écoconception.
Lors de l'utilisation d'un lave-vaisselle domestique conformément à ce manuel d'instructions, par rapport à l'utilisation d'un lave-vaisselle manuel, laver des couverts et des vaisselles dans un lave-vaisselle domestique consomme généralement moins d'énergie et d'eau.
Le pré-rinçage manuel de la vaisselle augmentera la consommation d'eau et d'énergie, utilisation non recommandée.
Flashez le QR code présent sur votre appareil pour accéder aux informations principales s'y rapportant.
Retrouvez également cette notice d'utilisation sur notre site internet : www.conforama.fr
10. Enlèvement des appareils ménagers usagés
La directive européenne 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE) exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de valorisation et de recyclage des matériaux qui les composent, et de réduire l'impact sur la santé humaine et sur
l'environnement. le symbole de la poubelle barrée est apposé sur tous les produits pour vous rappeler les obligations de collecte sélective.
Si vous souhaitez accéder à la liste des pièces détachées et à la documentation technique de votre produit, merci de consulter notre site https://sav-pieces.conforama.fr. Vous pourrez y acheter des pièces détachées afin de réparer ou faire réparer votre produit.
Durée de disponibilité des pièces détachées de dépannage :10 ans.
SABA est une marque Allemande née en 1923 au cœur de la forêt noire.
Pionnière dans les équipements électroniques, elle poursuit sa recherche de la qualité en proposant des produits astucieux qui vous accompagneront au quotidien.
Ce produit a été fabriqué et vendu sous la responsabilité de CONFORAMA France
SABA, et le logo SABA sont des marques utilisées sous licence par CONFORAMA France - pour plus d'informations : www.saba-brand.com
Tous autres produits, services, dénominations sociales, marques, noms commerciaux, noms de produits et logos référencés ici sont la propriété de leurs titulaires respectifs.
En cas de problème et avant de vous rendre à votre magasin Conforama, merci de contacter notre service après-vente Conforama pour les produits électrodomestiques, à l'adresse suivante :
https://sav-client.conforama.fr
09 69 32 05 05
Séparez les éléments avant de trier
80 Boulevard du Mandinet
LOGNES
77432 Marne la Vallée Cedex 2
FRANCE
