Caractéristiques techniques	Lave-vaisselle SABA LVSLS11C45GZ17S, capacité de 11 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Consommation d'eau	9 litres par cycle
Programmes de lavage	6 programmes : éco, rapide, intensif, délicat, pré-lavage, auto
Niveau sonore	46 dB
Utilisation	Facilité d'utilisation avec un panneau de contrôle intuitif et affichage LED
Maintenance	Filtres à nettoyer régulièrement, entretien de la pompe et des bras gicleurs
Sécurité	Système de sécurité anti-débordement et protection contre les fuites
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - LVSLS11C45GZ17S SABA

Le lave-vaisselle ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Le lave-vaisselle ne démarre pas le cycle de lavage.

Vérifiez que la porte est bien fermée. Si la porte n'est pas correctement verrouillée, le lave-vaisselle ne démarrera pas.

Pourquoi le lave-vaisselle laisse des résidus sur la vaisselle ?

Cela peut être dû à un chargement incorrect, à un filtre sale ou à l'utilisation d'un détergent inapproprié. Assurez-vous de bien suivre les instructions de chargement et de nettoyage.

Le lave-vaisselle émet un bruit étrange pendant le fonctionnement.

Un bruit anormal peut indiquer un objet coincé dans la pompe ou les bras gicleurs. Vérifiez et retirez tout objet étranger.

Comment nettoyer les filtres du lave-vaisselle ?

Retirez le filtre situé au fond du lave-vaisselle, rincez-le à l'eau chaude et enlevez les résidus alimentaires. Remettez-le en place une fois propre.

Le lave-vaisselle ne vidange pas l'eau.

Vérifiez si le tuyau de vidange est plié ou obstrué. Assurez-vous également que le filtre n'est pas bouché.

Quelle est la température de lavage optimale ?

Pour un lavage efficace, une température de 50 à 65 °C est recommandée. Vérifiez le programme choisi sur votre appareil.

Pourquoi le lave-vaisselle sent mauvais ?

Des odeurs peuvent provenir de résidus alimentaires coincés ou de filtres sales. Nettoyez régulièrement votre lave-vaisselle, y compris les joints en caoutchouc.

Comment régler le niveau de dureté de l'eau ?

Consultez le manuel d'utilisation pour savoir comment ajuster le réglage de la dureté de l'eau sur votre modèle.

Y a-t-il un mode économique sur le lave-vaisselle ?

Oui, le lave-vaisselle SABA LVSLS11C45GZ17S dispose généralement d'un mode économique. Consultez le panneau de commande pour sélectionner ce mode.

MODE D'EMPLOI LVSLS11C45GZ17S SABA

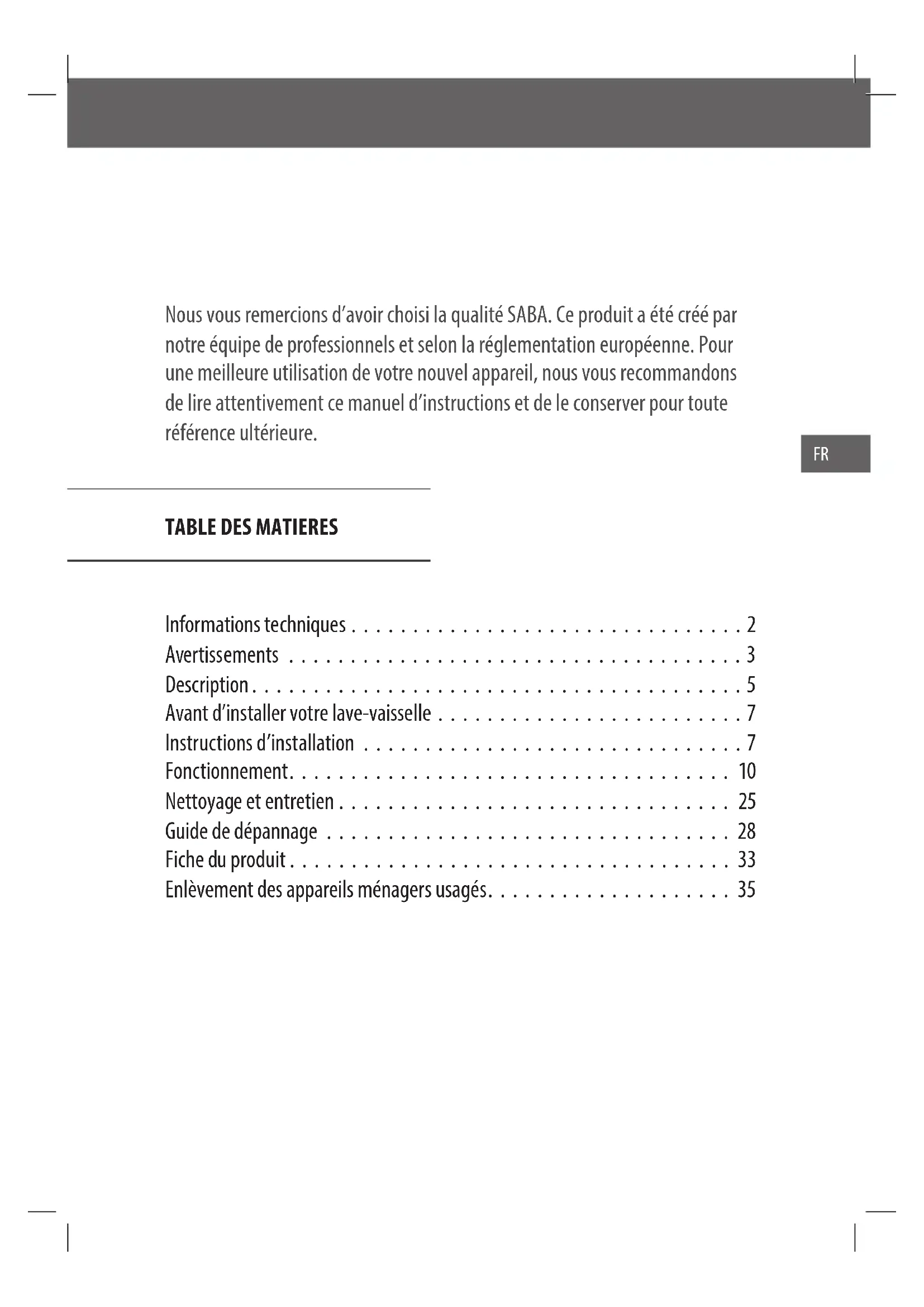

Nous vous remercions d'avoir choisi la qualité SABA. Ce produit a été créé par notre équipe de professionnels et selon la réglementation européenne. Pour une meilleure utilisation de votre appareil, nous vous recommandons de lire attentivement ce manuel d'instructions et de le conserver pour toute référence ultérieure.

TABLE des matières

Informations techniques 2

Avertissements 3

Description 5

Avant d'installer votre lave-vaiselle 7

Instructions d'installation 7

Fonctionnement. 10

Nettoyage et entretien 25

Guide de dépannage 28

Fiche du produit 33

Enlèvement des appareils ménagers usagés. 35

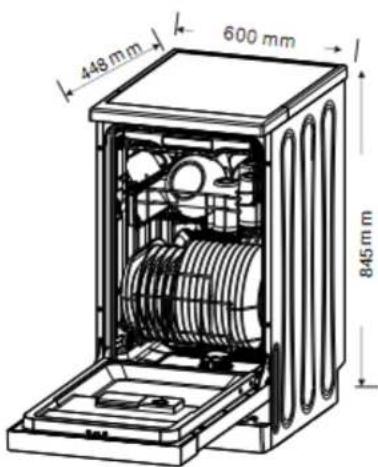

Informations techniques

Hauteur 845 mm
Largeur 448 mm
Profondeur 600 mm
Pression d'eau 0,04	1,0 MPa
Source d'alimentation	Voir fiche signalétique
Capacité 11 couverts

Avertissements

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillées ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usage ne doit pas être effectué par des enfants sans surveillance.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son Service Après-Vente ou des personnes de qualification similaire afin d'éviter un danger.
• Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que:
• des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels;
• des fermes;
• l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel;
• des environnements du type, chambres d'hôtes.
• La porte ne doit pas être laissée en position ouverte dans la mesure où cela pourrait présenter un danger de basculement.
• MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale.
• Les ouvertures de ventilation ne doivent pas être obstruées par un tapis.
• L'appareil doit être raccordé au réseau de distribution d'eau en utilisant des joints de tuyaux neufs et il ne convient pas de réutiliser des joints de tuyaux usagés. Le nombre maximal de couverts à laver: 11.
• La pression de l'eau d'alimentation 0,04-1 MPa. Utilisez uniquement des ensembles de raccordement conformes à la norme EN61770 et recommandés dans le pays.
• En ce qui concerne les instructions d'installation de l'appareil et les raccordements électriques, référez-vous au paragraphe "Installation" pages 7-9 ci-après de la notice. Pour « La façon de charger le lave-vaiselle », référez-vous au paragraphe "Chargement des paniers" pages 12-14 ci-après de la notice.
• Concernant les instructions de l'entretien et nettoyage, reférez-vous au paragraphe "Nettoyage et entretien" pages 25-27ci-après de la notice.

Vue devant(intérieur)

1. Panier supérieur
2. Bras d'aspersion
3. Panier inférieur
4. Réserveau de sel
5. Compartiment à détergent
6. Distributeur de liquide de rinçage
7. Tiroir à couverts
8. Support coude pour tuyau de vidange
9. Tuyau d'arrivée d'eau
10. Entonnoir

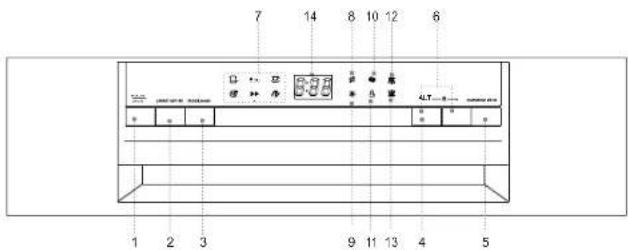

Panneau de contrôle

Presentsation

FRR

1. Bouton marche/arrêt
2. Fonction de départ différé
3. Sélection de programme de lavage
4. Bouton de lavage alternatif Appuyer sur ce bouton en choisissant la fonction 3 en 1 panier supérieur ou panier inférieur
5. Fonction Départ/Pause

6+4. Fonction de verrouillage/déverrouillage sécurité enfants 7. Indicateurs lumineux des programmes de lavage 8. Indicateur lumineux de remplissage du compartiment de sel 9. Indicateur lumineux de remplissage du liquide de rinçage

1. Indicateur 3 en 1
2. Indicateur de verrouillage sécurité enfants
3. Indicateur supérieur de lavage
4. Indicateur inférieur de lavage
5. Affichage
6. Indique la durée du lavage, la durée avant le départ différé ou les codes d'erreur.

Avant d'installer votre lave-vaiselle

Avant de brancher le lave-vaisseau à l'alimentation, vérifie que la tension indiquée sur la plaque signalétique de votre lave-vaisseau correspond à la tension de votre domicile.

Cet appareil doit être relié à la terre. Le fabricant n'est pas responsable des dommages se produisant à cause de l'utilisation de la machine sans mise à la terre.

AVERTISSEMENT: Coupez l'alimentation électrique avant de procéder à l'installation du lave-vaisselle.

Instructions d'installation

Ce lave-vaisseau peut être installé n'importe où dans votre cuisine à partir du moment où vous disposez d'assez d'espace pour le brancher et le relier aux canalisations d'arrivée et de sortie d'eau.

Pour des raisons de sécurité, n'utilisez pas de rallonge avec cet appareil.

Branchement à l'arrivée d'eau

Tuyau d'arrivée d'eau (alimentation en eau froide)

FRF

Le tuyau d'arrivée d'eau de la machine se termine par un connecteur femelle de 3 / 4^. La canalisation doit donc comporter un connecteur mâle similaire ainsi qu'un robinet d'arrêt à proximité.

Vissez le connecteur droit du tuyau d'arrivée au robinet et serrez fermement ; les rondelles doivent impérativement être bien en place à chaque extrémité du tuyau.

Pression d'eau

Pour que l'appareil fonctionne parfaitement, la pression d'arrivée d'eau doit être comprise entre 0,04 MPa et 1 MPa. L'arrivée d'eau se contrôle au moyen d'un «interrupteur de pression». Ainsi, si la pression des canalisations n'est pas assez forte, le lave-vaisselle mettra plus de temps à se remplir et pourra ne pas fonctionner.

AVERTISSEMENT: Refermez le robinet après usage.

Branchement à l'évacuation d'eau

Insérez le tuyau de vidange dans un tuyau d'évacuation ou une colonne d'évacuation.

Fixez le tuyau de vidange au mur en utilisant le raccord de siphon fourni. L'extrémité du tuyau doit être raccordée à un tuyau d'évacuation dont la hauteur maximal doit être de 400mm à 1000 mm au-dessus de la base du lave-vaisse.

Le diamètre de la colonne d'évacuation doit être d'au moins 40 mm afin de permettre une entrée d'air autour de l'extrémité du tuyau d'évacuation.

Si des fuites sont détectées, coupez immédiatement l'alimentation en eau et vérifiez tous les raccords de tuyaux. Resserrez les raccords si nécessaire.

Si, pour une raison quelconque, vous n'êtes pas en mesure d'arrêter la fuite vous-même, veuillez consulter un plombier qualifié.

Mise à niveau

Placez le lave-vaiselle sur une surface plane et stable.

Il est très important que le lave-vaisseau soit parfaitement de niveau pour lui permettre de fonctionner correctement. Le cas échéant, ajustez les pieds situés à l'avant de l'appareil.

Fonctionnement

Ce lave-vaiselle nettoie la vaisselle en aspergeant un mélange d'eau propre et de détergent (sous pression) sur la surface sale des ustensiles. L'eau est pompée par les bras d'aspersion en rotation, passe par un filtre qui enlève les restes de nourriture et les particules sales, puis retourne dans les bras d'aspersion. L'eau sale est pompée et remplacée par de l'eau propre à la fin de chaque cycle (le nombre de fois dépend du cycle utilisé).

Remarque:

Une eau trop dure affecte le fonctionnement du lave-vaiselle.

L'eau dure provoque également des dépôts d'hydroxyde de calcium (pellicule blanche) et/ou de tartre sur la surface intérieure en inox de la cuve et sur la résistance du lave-vaiselle, située dans le fond sous la grille amovible du filtre.

Pour minimiser les conséquences de ce problème, il est recommandé de faire fonctionner le lave-vaiselle à vide avec 1 verre de vinaigre blanc une fois par semaine.

Recommandations et mises en garde générales

Avant d'utiliser le lave-vaisselle pour la première fois, il est conseillé de lire les instructions ci-dessous pour savoir quels types d'articles mettre au lave-vaisselle, et comment.

Avant d'insérer la vaisselle dans l'appareil, vous devez:

• Enlever le gros des résidus alimentaires (ex: os) qui risqueraient de boucher le filtre ou d'abîmer la pompe de lavage.
• Faire tremper les résidus brûlés au fond des poêles et des casseroles avant de les mettre au lave-vaisselle. Il n'est en revanche pas nécessaire de rincer la vaisselle sous le robinet avant de la mettre dans la machine.

Avertissements:

• Faites en sorte que toute la vaisselle soit bien en place et ne risque pas de se renverser ou de générer la rotation des bras d'aspersion au cours du cycle.
• Les récipients (tasses, bols, saladiers, verres, casseroles) doivent impérativement être placés avec l'ouverture vers le bas et toutes les éventuelles cavités en biais, faute de quoi l'eau risque de rester piégée à l'intérieur.
• N'empilez pas les articles à laver les uns sur les autres.
• Évitez de placer les verres trop près les uns des autres : ils risqueraient de se heurter et de se casser.
• Chargez les articles les plus volumineux ou ceux qui sont les plus difficiles à nettoyer dans le panier du bas.
• Vérifiez que tous les articles à laver peuvent être lavés au lave-vaisselle.
• Plats et couverts en bois
• Objets d'artisanat
• Plats en plastique (sauf indication contraire)
• Plats (et autres objets) en cuivre, en étain, en zinc ou en laiton
• Plats en aluminium Argenterie Verre et cristal
• Articles portant des décorations (sauf indication contraire)

Chargement des paniers supérieur et inférieur

Le panier supérieur est conçu pour accueillir les articles de vaisselle les plus délicats et les plus légers, comme les verres, les tasses et leurs soucoupes, ainsi que les petits bols et les plats peu profonds.

Le panier inférieur est conçu pour accueillir les casseroles, les couvercles, les assiettes, les saladiers, les couverts, etc.

Les plats et les grands couvercles doivent être disposés de préférence sur les bords du panier, en veillant à ce que le bras d'aspersion supérieur puisse tourner librement.

La vaisselle doit être disposée de manière à ce que l'eau puisse atteindre toutes les surfaces.

Panier supérieur Panier inférieur IN

A. Tasses B. Verres C. Soucoupes D. Saladier E. Grand bol

F. Petit bol G. Assiettes creuses H. Grandes assiettes I. Assiettes dessert J. Assiette ovale

Le panier supérieur est réglable en hauteur. Pour abaisser le panier supérieur, appuyez sur les leviers à gauche et à droite et poussez légèrement le panier vers le bas en même temps.

Chargement du tiroir à couverts

Les couverts doivent être disposés en ordre à l’intérieur du tiroir de couverts, avec les poignées orientées vers le bas. Pour plus de sécurité, insérez les couteaux et les fourchettes en les tenant par les poignées.

Lors du chargement, faites attention à ne pas vous blesser avec les lames des couteaux.

Tiroir à couverts

1. Petites cuillères
2. Cuillères à dessert
3. Cuillères à soupe
4. Cuillères de service
5. Fourchettes
6. Couteaux
7. Fourchettes de service
8. Louches

Utilisation de l'adoucisseur d'eau

La durée de l'eau dépend de l'endroit où l'on se trouve. Si vous utilisez de l'eau dure avec votre lave-vaisselle, des dépôts se formeront sur la vaisselle. Cet appareil est équipé d'un dispositif spécial d'adoucisseur d'eau fonctionnant avec un réservoir de sel pour éliminer le calcaire et les minéraux présents dans l'eau.

Attention:

Utilisez uniquement du sel spécialement conçu pour lave-vaisselle! - N'utilisez pas du sel de table: il contient des substances insolubles susceptibles d'endommager le système d'adoucissement. - Remplissez le réservoir de sel avant de lancer le programme de lavage. Ainsi, l'excès de solution saline sera immédiatement emporté par l'eau; la présence prolongée d'eau salée dans le réservoir crée un risque de corrosion. - Si vous prévoyez d'utiliser des pastilles pour lave-vaisselle pour vos besoins de lavage, il ne sera pas nécessaire d'utiliser de sel ou d'agent de rinçage mais veuillez noter que l'indicateur de remplissage du compartiment de sel restera allumé sur le panneau de contrôle. Ceci est normal et n'affectera pas la performance de votre lave-vaisselle.

Réglage de la consommation de sel

1. ÀpRES avoir mis le lave-vaiselle sous tension, appuyez sur les touches DEPART DIFFERE et jusqu'à ce que l'écran affiche "H4" (réglage d'usine) pour entrer dans le mode de réglage de la consommation de sel.
2. Quand le reglage clignote, appuyez plusieurs fois sur la touche DEPART DIFFERE pour modifier le reglage entre H0 et H7 selon la durete de I'eau.
3. Appuyez sur la touche pour confirmer le réglage.

DURETE DE L'EAU			Afficheage
°fH °Clarke mmol/l
0~11 0	~8 0~1,1 H0
12~14	9~10 1,2~1,4 H1
15~18	11~12 1,5~1,8 H2
19~21	13~15 1,9~2,1 H3
22~29	16~20 2,2~2,9 H4
30~37	21~26 3,0~3,7 H5
38~54	27~38 3,8~5,4 H6
55~89	39~62 5,5~8,9 H7

Remarque:

DH: Degré français Clarke:

Degré britannique

Remplissage du réservoir de sel

1. Dévissez le bouchon du réservoir de sel en le tournant dans le sens contraire des aiguilles d'une montre.
2. Placez l'entonnoir fourni dans l'ouverture du réservoir de sel. Versez environ 2 kg de sel dans le réservoir.

Remettez le bouchon en place en le vissant dans le sens des aiguilles d'une montre.

REMARQUE: Ne rajoutez du sel dans le réservoir que si l'indicateur lumineux de replissage du sel s'allume. Il se peut que cet indicateur reste allumé un certain temps alors que le compartiment de sel a été rempli, cela dépend de la vitesse à laquelle le sel se dissolve.

Utilisation du liquide de rinçage et du distributeur de détergent

Le liquide de rinçage aide la vaisselle à sécher plus vite et permet d’éviter la formation de tartre et de taches. Il se déverse automatiquement dans l’eau lors du cycle de rinçage final.

Les distributeurs de détergent et de liquide de rincage sont situés du côté intérieur de la porte : le distributeur de détergent à gauche et le distributeur de liquide de rincage à droite.

Remplissage du liquide de rinçage

1. Tournez le bouchon du réservoir dans le sens inverse des aiguilles d'une montre pour l'ouvrir.
2. Versez le liquide de rinçage jusqu'à ce que le réservoir soit plein.
3. L'indicateur visuel de niveau à côté du bouchon doit être entièrement.
4. Replacez le bouton en le tournant dans le sens des aiguilles d'une montre.

REMARQUE: Lorsque l'indicateur visuel devient clair, ou lorsque l'indicateur du niveau de liquide s'allume, le réservoir a besoin d'être rempli de nouveau.

Réglage du réservoir du liquide de rinçage

Le réglage par défaut est de 5 pour ce lave-vaisse. Il existe au total 6 réglages disponibles.

La quantité de liquide de rincege distribuée est proportionnelle à la position du sélecteur.

1. Pour modifier le réglage du liquide de rincege, ôtez le bouchon du réservoir.
2. Tournez le sélecteur jusqu'à la position désirée.
3. Replacez le bouton en le tournant dans le sens des aiguilles d'une montre.

Manette de réglage (Rinçage)

REMARQUE: Si la vaisselle est terne ou présente des taches circulaires, la quantité de liquide de rinçage doit être augmentée. Si la vaisselle est collante ou présente des rayures blanchâtres, la quantité de liquide doit être diminuée.

Remplissage du détergent

1. Pour ouvrir le couvercle du compartiment à détergent, appuyez doucement sur le bouton d'ouverture.
2. Versez le détergent, puis refermez soigneusement le couvercle.

Détailant A : Détailant pour le cycle de lavage principal Détailant B : Détailant pour le prélavage

REMARQUE: N'utilise que du détergent conçu spécifiquement pour lave-vaisselle. Pour un meilleur résultat, il est important d'utiliser un détergent de bonne qualité.

Programmes de lavage

Programme Degré de saleté		Description du cycle	Quantité recommandée de détergent pour le prélavage/ lavage	Durée du lavage (min.)	Énergie (kWh)	Eau (L)	Le liquide de rincege est-il nécessaire?
INTENSIF	Pour une vaisselle très sale et des casseroles, poées et plats avec des résidues alimentaires séchéés.	Prélavage Lavage (60°C) Rincage 1 Rinçage 2 Rincage à chaud Sécchage	5/22.5 g (ou 3 en 1)	185	,36 14	Oui
*Eco	Cycle standard journalier pour une vaisselle normalement sale, telle que casseroles, assiettes et verres.	Prélavage Lavage (45°C) Rincage à chaud Sécchage	5/22.5 g (ou 3 en 1)	207	0,79 8.5	Oui
DELICAT	Pour une vaisselle légèrement sale ne nécessitant pas un séchage approfondi.	Prélavage Lavage (45°C) Rincage Rincage à chaud Sécchage	5/20 g (ou 3 en 1)	143	0,73 11.5	Oui

Programme Dégré de saleté		Description du cycle	Quantité recommandée de détergent pour le prélavage/ lavage	Durée du lavage (min.)	Énergie (kWh)	Eau (L)	Le liquide de rincegage est-il nécessaire?
60 min	Pour une vaisselle légèrement sale ne nécessitant pas un séchage approfondi.	Prélavage Lavage (50°C) Rincage à chaud Séchage	5/20 g	60	0,85	8.7 Oui
RAPIDE	Lavage rapide pour une vaisselle légèrement sale.	Lavage (45°C) Rincage à chaud	15 g 40	0,65	5.9 Non
TREMPAGE	Pour détacher et rincer les saletés de la vaisselle.	Prélavage	N/A	120	01 3.3	N/A

• Programme de comparaison pour EN 50242 Ci-dessous les informations du programme de comparaison, conformément à la norme EN 50242 :
• Capacité: 11 couverts
• Position du panier supérieur : Position basse
• Position de réglage du liquide de rinçage : 5 (ou 4 pour quatre distributeur de r glage)

Remarque:

1. La durée du lavage varie selon la température de l'eau des canalisations et selon la température ambiantе.
2. La consommation d'énergie en mode laissé sur marche est de 0,9W (porte ouverte), et en mode arrêt, de 0,35W.

Démarrage du lave-vaiselle

1. Ouvrez le robinet d'eau.
2. Ouvrez la porte du lave-vaisselle.
3. Vérifiez les filtres.

Assurez-vous qu'ils sont propres et placés correctement.

Reportez-vous au paragraphe «Nettoyage et entretien».

1. Vérifiez que les réservoirs de sel et de liquide de rincage sont remplis.
2. Mettez la vaisselle.

Assurez-vous que les bras d'aspersion peuvent tourner librement.

1. Versez la quantité requise de détergent dans le distributeur (voir le tableau «Programmes de lavage»).
2. Fermez bien la porte du lave-vaisse.
3. Appuyez sur pour mettre le lave-vaisse en marche.
4. Sélectionnez le programme de lavage désiré en appuyant plusieurs fois sur PROGRAMME

L'indicateur du programme de lavage sélectionné clignotera. Départ différé : La fonction vous permet de retarder le début d'un programme de lavage de 1 heures à 24

heures au maximum.

Appuyez plusieurs fois sur DEPART DIFFÉRER jusqu'à ce que le délai souhaité clignote sur l'affichage, par exemple 3H pour un départ différé 3 heures après.

Une fois le retardateur réglé, appuyez sur pour activer la fonction.

L'indicateur lumineux du débit sélectionné arrête de clignoter.

Si vous utilisez des tablettes 3 en 1, appuyez sur la touche sélectionner la fonction 3 en 1. Le voyant correspondant clignote. - Cette fonction est disponible uniquement quand vous sélectionnez intensif, éco ou léger.

1. Démarrer le programme de lavage en appuyant sur la touche DEMARRAGE. MAUSE
2. À la fin du programme de lavage, un signal sonore retentira et le lave-vaisselle s'arrête automatiquelement.
3. Afin d’éviter de vous brûler, attendez environ 15 minutes avant d’ouvrir la porte du lave-vaisselle.
4. Sortez la vaisselle.

Le cycle de lavage ne pourra pas démarrer si la porte est ouverte ou si elle est mal fermée. N'ouvrez pas la porte tant que l'appareil fonctionne : vous risquez de vous brûler avec les jets d'eau bouillante.

Ajout de vaisselle supplémentaire

1. Sans éteindre la machine, appuyez sur pour la mettre en pause.
2. Ouvrez la porte en faisant attention à éviter la vapeur brûlante.
3. Mettez la vaisselle dans le lave-vaisselle.
4. Fermez la porte et appuyez sur DEMARRAGE-PAUSE. Le cycle de lavage reprendra au point où il avait été interrompu.

Changement d'un programme de lavage en cours

Si vous vous êtes trompé lors du choix du programme, il est possible de changer de programme ultérieurement.

1. Appuyez sur pour éteindre le lave-vaisselle et appuyez de nouveau sur pour remettre en marche.
2. Appuyez plusieurs fois sur le bouton programme pour sélectionner un nouveau programme.

L'indicateur lumineux du nouveau programme clignotera.

1. Appuyez sur DEMARRAGE PAUSE pour démarrer le programme.

Fonction de verrouillage sécurité enfants

Cette fonction est conçue pour empêcher les enfants d'utiliser le lave-vaisselle.

Pour activer cette fonction :

Appuyez simultanément sur les boutons et maintenez ces 2 boutons enfoncés durant environ 3 secondes jusqu'à ce qu'un bip sonore retentisse. Le voyant correspondant clignote.

Cette fonction ne peut être activée que lorsque la machine est en marche.

Lorsque le verrouillage sécurité enfants est activé, aucun bouton ne fonctionnera sauf le bouton (alimentation).

Pour déactiver cette fonction :

Maintenez appuyés à nouveau durant 3 secondes jusqu'à ce qu'un bip sonore retentisse. Le voyant correspondant s'éteint.

Vous sousquez désactiver cette fonction lorsque le lave-vaiselle est éteint, en appuyant sur le bouton

Nettoyage et entretien

Éteignez toujours l'appareil et débranchez le câble d'alimentation avant de procéder au nettoyage.

N'utilisez pas de solvants chimiques ou de puissants détergents, cela pourrait endommager le revêtement de l'appareil.

Nettoyez les surfaces extérieures et la cavité du lave-vaisseau avec un

chiffon mouillé.

Nettoyage des filtres

Le dispositif de filtrage est constitué d'un contrôle principal

(1), d'un filtre central (2) et d'un micro-filtre (3).

Démontage des filtres

Tournez le filtre central et le micro-filtre dans le sens contraire des aiguilles d'une montre pour les retirer de l'appareil. Séparez les filtres. Sortez le filtre principal.

Rincez les filtres sous l'eau courante à l'aide d'une brosse à poils doux.

Nettoyez régulièrement les filtres. Replacez le dispositif de filtrage en le tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'il se verrouille en position.

ATTENTION: Ne faites jamais fonctionner le lave-vaiselle sans les filtres.

Nettoyage de la porte

Nettoyez les bords de la porte avec un chiffon mouillé. Afin d'éviter que l'eau ne pénètre dans le dispositif de verrouillage de la porte et n'atteigne les composants électriques, n'utilisez pas de produits nettoyants en aérosol.

Nettoyage des bras d'aspersion

Les bras d'aspersion doivent faire l'objet d'un nettoyage régulier afin d'éviter tout risque d'obstruction. Les bras se démontent facilement.

Pour retirer les bras d'aspersion inférieur et supérieur, maintenez-les en les dévissant ou tirez dessus.

Lavez les bras d'aspersion sous l'eau courante puis remettez-les en place et assurez-vous que rien ne peut gêner leur mouvement de rotation.

Précautions contre le gel

Évitez de placer le lave-vaisselle dans un endroit où la température est inférieure à 0°C. Si cela s'avère indispensable, videz le lave-vaisselle, fermez la porte, débranchez le tuyau d'arrivée d'eau et videz-le.

Guide de dépannage

Problème Causes possibles Solutions
Le lave-vaisselle ne démarre pas	Le fusible a sauté ou le disjoncteur s'est déclenché.	Remplacez le fusible ou reliancez le disjoncteur.Débranchez tous les autres apparêls qui seraient branchés sur le même circuit que le lave-vaisselle.
	Le lave-vaisselle n'est pas sous tension	Vérifiez que le lave-vaisselle est allumé et que sa porte est bien fermée. Vérifiez que le cable électrique est correctement branché.
	La porte est mal fermée. Fermez bien la porte.

Problème Causes possibles Solutions
L'eau ne s'évacue pas du lave-vaisselle	Le tuyau d'évacuation est plié	Vérifiez le tuyau d'évacuation.
	Le filtré est bouché Vérifiez les filtres (voir le paragraphe «Nettoyage des filtres»).
	L'évier de la cuisine est bouché	Vérifiez que l'évier se vide normalement. Si l'évier ne se vide pas, faitesayar un plombier.
Formation de mousse à l'intérieur	MauvaisCHOIS DE détergent ou détergent périmé	N'utilise que du détergent spécial pour lave-vaisselle afin d'évier la formation de mousse. Néanmoins si cela se produit, ouvre la portedu lave-vaisselle et laïssezla mousse s'évaporer.Refermez et verrouillezla porte, puis lancez unprogramme de lavage pour vider l'eau. Répétez l'opération si nécessaire.
	Du liquide de rincea débordé.	En cas de débordement, essuyez immidiatement les coulures.
Taches sur les surfaces intérieures	Le détergent utilisé contenait du colorant.	Vérifiez que le détergent utilisé ne contient pas de colorant.
Film blanc sur les surfaces intérieures	Minéaux provenant d'une eau dure	Pour nettoyer l'intérieur, n'utilise qu'une éponge humide avec un peu de détergent pour lave-vaisselle, et portez des gants en cauchouc. N'utilise jamais d'autre détergent que du détergent pour lave-vaisselle, afin d'eviter la formation de mousse.
Taches de rouille sur les couverts	Les couverts lavés ne résistant pas à la corrosion.
	Aucun programme de lavage n'a été lancé après l'ajout du sel. Des traces de sel sont mélées à l'eau de lavage.	Utilisez toujours le programme de lavage express. Ajoutez du sel dans l'appareil sans insérer de vaisselle.

Problème Causes possibles Solutions
Le lave-vaisselle est bruyant.	La vaisselle s'entrechoque. Les bras d'aspersion cognent contre des éléments de vaisselle.	Reportez-vous au paragraphe «Chargement des paniers» pour placer correctement la vaisselle.
La vaisselle n'est pas propre.	La vaisselle n'a pas été disposée correctement.	Reportez-vous au paragraphe «Chargement des paniers».
	Le programme de lavage sélectionné n'est pas assez intensif.	Choisissez un programme plus intensif. Reportez-vous au paragraphe «Programmes de lavage».
	Quantité de détergent insuffisante, ou détergent non approprié.	Utilisez plus de détergent ou changez-en.
	Les bras d'aspersion sont bloqués.	Changez la disposition de la vaisselle de manière à ce que les bras d'aspersion pouissant tournier librement.
	Les filtres ne sont pas propres ou ne sont pas disposés correctement.	Nettoyez et/ou assembléz le dispositif de filtrage correctement.
Taches et traces sur la vaisselle.	Le réglage du distributeur de liquide de rincege est trop élevé.	Modifiez le réglage du réservoir à liquide de rincege.
La vaisselle s'est mal.	La vaisselle n'est pas disposée correctement	Reportez-vous au paragraphe «Chargement des paniers».
	Le réservoir de liquide de rincege est vide ou pas assez rempli.	Remplissez le réservoir ou augmentez le réglage, le cas échéant.
	Mauvaischioix de programme	Choisissez un programme avec une durée de lavage plus longue.

Codes d'erreur

Codes d'erreur	Signification
El La porte n'est pas bien fermée.
E2 Mauvais fonctionnement de l'arrivée d'eau
E3 Mauvais fonctionnement de l'évacuation d'eau
E4 Erreur du capteur de température
E5 Débordement / fuite
E6 Fuite d'eau
E7 Chauffage anormal

Fiche du produit

Cette fiche produit est conforme à la directive française N° 1059/2010.

Marque SABA
Modèle	LVLSL11C45GZ17S / LVLSL11C45GZ17IX
Nombre de couverts standard 11
Classe d'efficacité énergétique A++
Consommation d'énergie annuelle225 kWh/an
Consommation d'énergie pour un cycle de lavage standard	0,79 kWh/cycle
Consommation d'électricité en mode arrêt	0,35W
Durée du mode laissé sur marche	0,9W
Durée du mode laissé sur marche N/A
Consommation d'eau annuelle2380Litres
Classe d'efficacité de séchage	A
Cycle de nettoyage standard	Eco.
Durée du cycle de lavage standard	207 minutes
Émissions acoustiques dans l'air	45 dB(A) re 1 pW
Montage	Pose libre
Hauteur	84.5 cm
Largeur	44.8 cm
Profondeur (avec les connecteurs)	60 cm
Puisance de consommation 1850W
Tension/fréquence nominale 220-240V~ 50Hz
Pression hydraulique (pression du flux)	0,4-10 bar = 0,04-1 MPa

Remarque:

A+++ (efficacité maximale) à D (efficacité minimale) - Consommation d'énergie de «225» kWh par an, sur la base de 280 cycles de lavage standard avec alimentation en eau froide et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil. - Consommation d'eau de «2380» litres par an, sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil. A (efficacité maximale) à G (efficacité minimale) - Ce programme convient au lavage de vaisselle normalement sale. Il est le plus efficace pour ce type de vaisselle en termes de consommation d'eau et d'énergie.

L'appareil est conforme aux normes et directives européennes dans

la version actuelle à la livraison:

LVD 2014/35/EU

EMC 2014/30/EU

-ERP 2009/125/EC

-BOSCH 2011/65/EU

Les valeurs ci-dessus ont été mesurées conformément aux normes dans des conditions de fonctionnement spécifiées, la quantité de détergent, etc.

Le manuel d'instructions est basé sur les normes et les règles de

l'Union européenne.

Enlèvement des appareils ménagers usagés

La directive européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent

être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieux appareil.
