MODE D'EMPLOI ADL 4561 A+ IGNIS

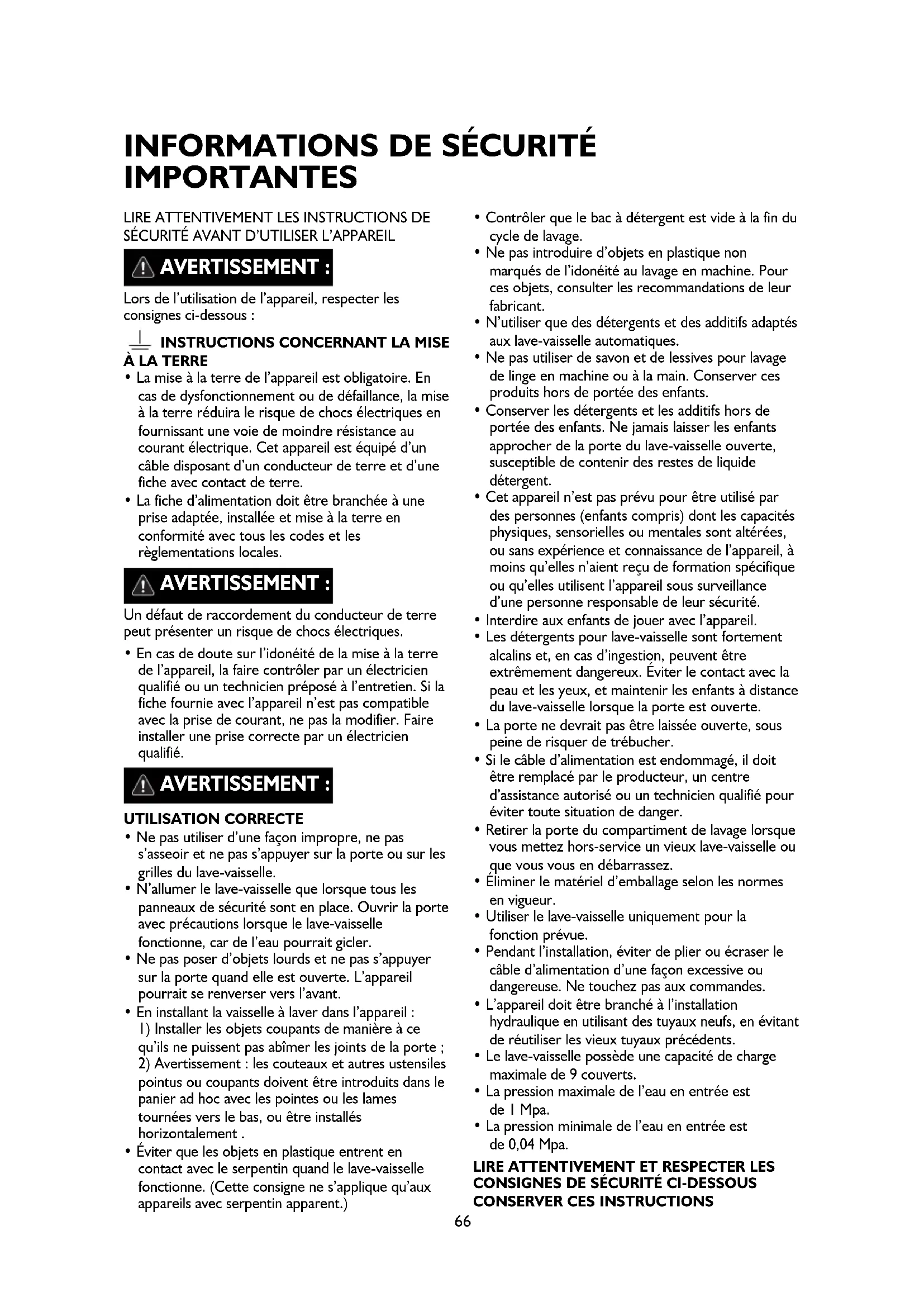

SÉCURITÉ AVANT D’UTILISER L’APPAREIL Lors de l’utilisation de l’appareil, respecter les consignes ci-dessous :

• La mise à la terre de l’appareil est obligatoire. En cas de dysfonctionnement ou de défaillance, la mise à la terre réduira le risque de chocs électriques en fournissant une voie de moindre résistance au courant électrique. Cet appareil est équipé d’un câble disposant d’un conducteur de terre et d’une fiche avec contact de terre.

• La fiche d’alimentation doit être branchée à une prise adaptée, installée et mise à la terre en conformité avec tous les codes et les règlementations locales. Un défaut de raccordement du conducteur de terre peut présenter un risque de chocs électriques.

• En cas de doute sur l’idonéité de la mise à la terre de l’appareil, la faire contrôler par un électricien qualifié ou un technicien préposé à l’entretien. Si la fiche fournie avec l’appareil n’est pas compatible avec la prise de courant, ne pas la modifier. Faire installer une prise correcte par un électricien qualifié. UTILISATION CORRECTE

• Ne pas utiliser d’une façon impropre, ne pas s’asseoir et ne pas s’appuyer sur la porte ou sur les grilles du lave-vaisselle.

• N’allumer le lave-vaisselle que lorsque tous les panneaux de sécurité sont en place. Ouvrir la porte avec précautions lorsque le lave-vaisselle fonctionne, car de l’eau pourrait gicler.

• Ne pas poser d’objets lourds et ne pas s’appuyer sur la porte quand elle est ouverte. L’appareil pourrait se renverser vers l’avant.

• En installant la vaisselle à laver dans l’appareil :

1) Installer les objets coupants de manière à ce

qu’ils ne puissent pas abîmer les joints de la porte ;

2) Avertissement : les couteaux et autres ustensiles

pointus ou coupants doivent être introduits dans le panier ad hoc avec les pointes ou les lames tournées vers le bas, ou être installés horizontalement .

• Éviter que les objets en plastique entrent en contact avec le serpentin quand le lave-vaisselle fonctionne. (Cette consigne ne s’applique qu’aux appareils avec serpentin apparent.)

• Contrôler que le bac à détergent est vide à la fin du cycle de lavage.

• Ne pas introduire d’objets en plastique non marqués de l’idonéité au lavage en machine. Pour ces objets, consulter les recommandations de leur fabricant.

• N’utiliser que des détergents et des additifs adaptés aux lave-vaisselle automatiques.

• Ne pas utiliser de savon et de lessives pour lavage de linge en machine ou à la main. Conserver ces produits hors de portée des enfants.

• Conserver les détergents et les additifs hors de portée des enfants. Ne jamais laisser les enfants approcher de la porte du lave-vaisselle ouverte, susceptible de contenir des restes de liquide détergent.

• Cet appareil n’est pas prévu pour être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont altérées, ou sans expérience et connaissance de l’appareil, à moins qu’elles n’aient reçu de formation spécifique ou qu’elles utilisent l’appareil sous surveillance d’une personne responsable de leur sécurité.

• Interdire aux enfants de jouer avec l’appareil.

• Les détergents pour lave-vaisselle sont fortement alcalins et, en cas d’ingestion, peuvent être extrêmement dangereux. Éviter le contact avec la peau et les yeux, et maintenir les enfants à distance du lave-vaisselle lorsque la porte est ouverte.

• La porte ne devrait pas être laissée ouverte, sous peine de risquer de trébucher.

• Si le câble d’alimentation est endommagé, il doit être remplacé par le producteur, un centre d’assistance autorisé ou un technicien qualifié pour éviter toute situation de danger.

• Retirer la porte du compartiment de lavage lorsque vous mettez hors-service un vieux lave-vaisselle ou que vous vous en débarrassez.

• Éliminer le matériel d’emballage selon les normes en vigueur.

• Utiliser le lave-vaisselle uniquement pour la fonction prévue.

• Pendant l’installation, éviter de plier ou écraser le câble d’alimentation d’une façon excessive ou dangereuse. Ne touchez pas aux commandes.

• L’appareil doit être branché à l’installation hydraulique en utilisant des tuyaux neufs, en évitant de réutiliser les vieux tuyaux précédents.

• Le lave-vaisselle possède une capacité de charge maximale de 9 couverts.

• La pression maximale de l’eau en entrée est de 1 Mpa.

• La pression minimale de l’eau en entrée est de 0,04 Mpa.

• Cet appareil est réalisé dans les matériaux recyclables ou réutilisables. L’élimination doit se faire en conformité avec les normes locales en vigueur. Avant l’élimination, couper le câble d’alimentation de façon que l’appareil ne puisse pas être réutilisé.

• Pour des informations plus détaillées sur la manutention et le recyclage de cet appareil, contacter les autorités de zone responsables du ramassage différencié des déchets ou le point de vente auprès duquel l’appareil a été acheté.

ÉLIMINATION DU MATÉRIEL D’EMBALLAGE

• Le matériel d’emballage est recyclable à 100%, comme indiqué par le symbole . Les différentes parties de l’emballage ne doivent pas être dispersées dans l’environnement, et leur élimination doit se faire en conformité avec les normes locales en vigueur.

MISE AU REBUT DE L’APPAREIL

• Cet appareil est marqué en conformité avec la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques (DEEE).

• En procédant à la mise au rebut réglementaire de cet appareil, vous contribuerez à protéger l’environnement et la santé.

• Le symbole apposé sur l’appareil ou sur la documentation qui l’accompagne indique que ce produit ne peut en aucun cas être traité comme un déchet ménager et doit, par conséquent, être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

CONSEILS POUR LA PROTECTION DE

L’ENVIRONNEMENT Éliminer le matériel d’emballage du lave-vaisselle d’une façon correcte. Tout le matériel d’emballage peut être recyclé. Les parties en plastique sont marquées par les abréviations standard internationales :

• PE pour le polyéthylène, utilisé par exemple pour les pellicules de banderolage

• PS pour le polystyrène, utilisé par exemple pour les matériaux de remplissage

• POM pour le polyoxyméthylène, utilisé par exemple pour les pinces de fermeture en plastique

• PP pour le polystyrène, utilisé par exemple pour le réservoir de sel

• ABS pour l’acrylonitrile butadiène styrène, utilisé par exemple pour le bandeau de commandes.

• Les matériaux d’emballage peuvent être dangereux pour les enfants !

• Pour l’élimination de l’emballage et de l’appareil, contacter un centre de collecte sélectif. Couper le cordon d’alimentation et rendre la serrure de la porte inutilisable.

• Les emballages en carton sont réalisés dans du papier recyclé et doivent être éliminés par un centre de collecte sélectif.

• En procédant à la mise au rebut réglementaire de cet appareil, vous contribuerez à protéger l’environnement et la santé, qui pourraient souffrir d’une élimination incorrecte.

• Pour des informations plus détaillées sur le recyclage de ce produit, contacter les autorités municipales ou le service compétent de ramassage des ordures ménagères. MISE AU REBUT : ne pas éliminer ce produit comme un déchet générique. Les déchets de ce type exigent une collecte séparée et un traitement spécial.

MISE AU REBUTREMARQUE IMPORTANTE ! Pour tirer le plus grand profit de votre lave-vaisselle, lire le mode d’emploi avant de mettre l’appareil en service la première fois. Bandeau de commandes Composants du lave-vaisselle

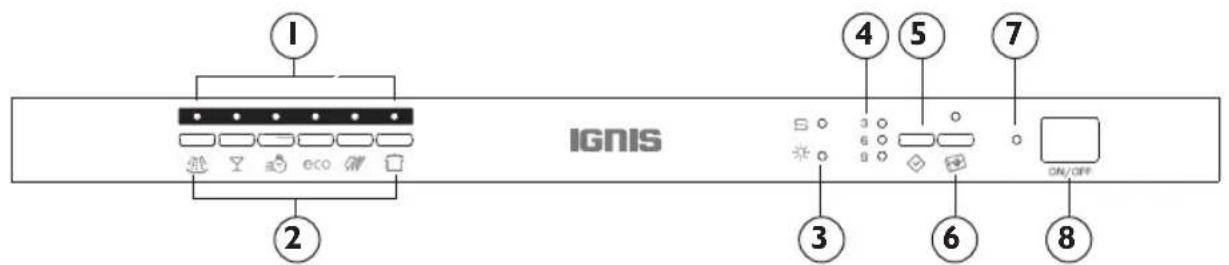

1 Voyant programmes : quand on sélectionne le programme de lavage, le voyant correspondant s’allume. 2 Touches programmes : pour sélectionner le programme de lavage en appuyant la touche correspondante. 3 Voyants sel et liquide de rinçage : ils s’allument pour demander le remplissage en sel et liquide de rinçage. 4 Voyants démarrage retardé : ils indiquent le démarrage retardé de 3, 6 ou 9 heures. 5 Touche démarrage retardé : appuyer la touche pour programmer les heures de retard du démarrage du lavage. Il est possible de retarder le démarrage du lavage de 3, 6 ou 9 heures. 6 Voyant 3 en 1/Touche fonction 3 en 1 : pour sélectionner et afficher 3 en 1. 7 Voyant allumage : s’allume quand on appuie la touche ON/OFF. 8 Touche ON/OFF : pour allumer/éteindre le lave-vaisselle. 1 Panier supérieur 2 Bras d’aspersion 3 Panier inférieur 4 Réservoir de sel 5 Filtre principal 6 Distributeur de détergent 7 Support tasses 8 Panier à couverts 9 Filtre à grosses mailles 10 Distributeur de liquide de rinçage 11 Connecteur tuyau de vidange 12 Connecteur tuyau d’arrivée d’eau onOff

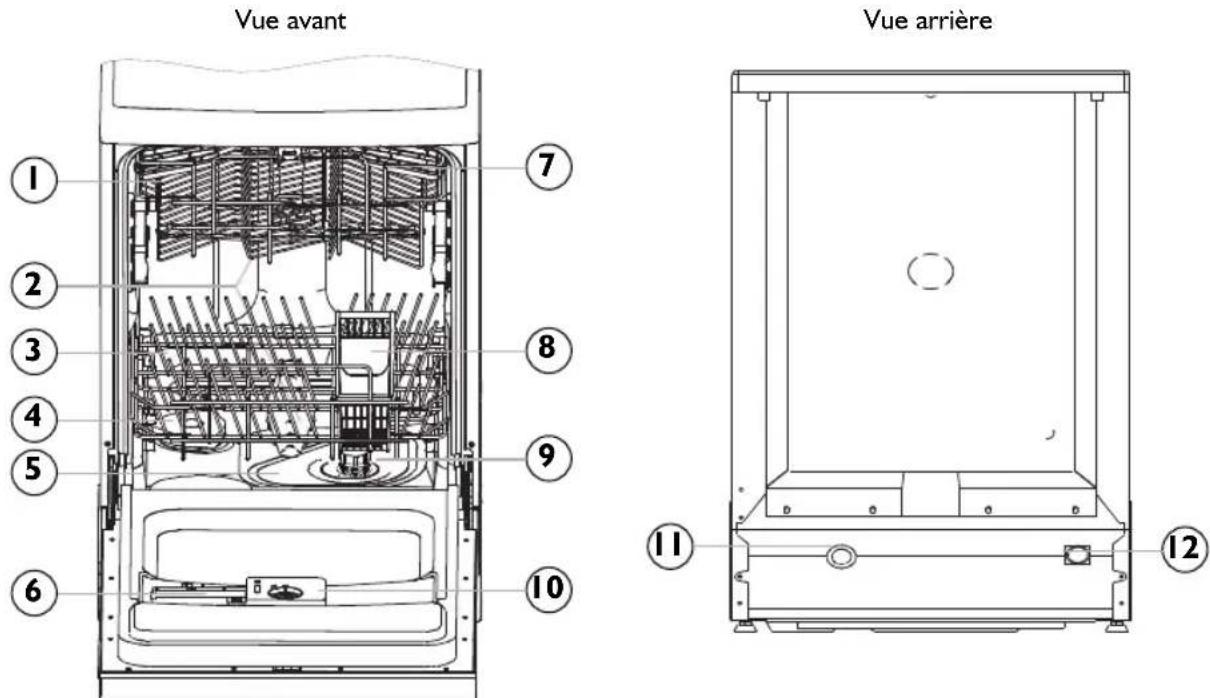

Vue avant Vue arrière

Avant d’utiliser le lave-vaisselle pour la première fois : A. Programmer l’adoucisseur B. Verser ½ litre d’eau dans le réservoir de sel, et remplir en sel pour lave-vaisselle C. Remplir le distributeur de liquide de rinçage D. Remplir en détergent A. Adoucisseur L’adoucisseur doit être réglé manuellement, à l’aide de l’indicateur de dureté de l’eau. L’adoucisseur est conçu pour épurer l’eau des minéraux et des sels susceptibles de porter préjudice au fonctionnement de l’appareil. Plus le contenu en sels et minéraux est élevé, plus l’eau est dure. L’adoucisseur devrait être réglé en fonction de la dureté de l’eau dans la localité d’installation du lave-vaisselle. Pour connaître la dureté de l’eau chez vous, contacter l’organisme distributeur d’eau potable. Réglage de la consommation de sel Le lave-vaisselle est conçu pour permettre le réglage de la quantité de sel consommé en fonction de la dureté de l’eau. De cette façon on optimise et personnalise la consommation de sel. Pour régler la consommation de sel procéder de la façon suivante.

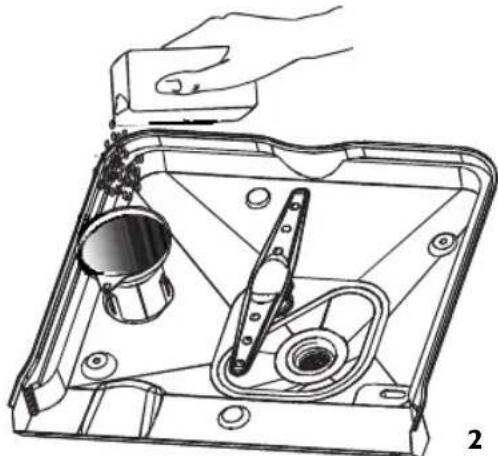

1. Dévisser le bouchon du réservoir de sel.

2. Le réservoir est équipé d’un anneau fléché (voir figure ci-contre), si nécessaire

tourner l’anneau en sens anti-horaire du signe “-” au signe “+”, en fonction de la dureté de l’eau. Il est recommandé de procéder au réglage selon le schéma suivant : Remarque 1 °dH = 1,25 °Clarke = 1,78 °fH = 0,178 mmol/l °dH = degré allemand °fH = degré français °Clarke = degré britannique Contacter le distributeur local d’eau potable pour connaître la dureté de l’eau du réseau hydrique. Remarque : si votre modèle de lave-vaisselle n’est pas équipé d’un adoucisseur, sauter ce chapitre. Adoucisseur La dureté de l’eau varie selon le lieu. Si vous utilisez de l’eau possédant un degré élevé de dureté on constate des dépôts sur les assiettes et les couverts. L’appareil est doté d’un adoucisseur spécial qui utilise du sel étudié spécifiquement pour éliminer le calcaire et les minéraux de l’eau. Remarque 2 / = Il n’est pas nécessaire d’ajouter du sel – = Réglage vers le signe “-” + = Réglage vers le signe “+” Central = Réglage entre le signe “-” et le signe “+”

Position du sélecteur Consommation de sel (grammes/cycle) Autonomie (cycles/1 kg) °dH °fH °Clarke mmol/l 0~8 0~14 0~10 0~1,4 / 0 / 8~22 14~39 10~28 1,4~3,9 – 20 50 22~45 39~80 28~56 3,9~8 Centrale 40 25 45~60 80~107 56~75 8~11 + 60 1670 B. Remplissage de l’adoucisseur en sel Utiliser exclusivement des détergents pour lave-vaisselle. Le réservoir de sel se trouve sous le panier inférieur et doit être rempli comme suit. Attention !

• Utiliser exclusivement du sel pour lave-vaisselle ! Tous les autres types de sels non spécifiques pour lave-vaisselle, et en particulier le sel de table, endommagent l’adoucisseur. Le producteur n’offre aucune garantie pour dommages provoqués par l’utilisation d’un sel non adapté.

• Remplir en sel uniquement avant de commencer un des programmes de lavage complets. De cette façon on évite que les grains de sel ou de l’eau salée ayant fui éventuellement stagnent au fond de la machine pendant un certain temps en provoquant la corrosion. A. Retirer le panier inférieur, dévisser et retirer le bouchon du réservoir de sel. (1) B. Avant le premier lavage, verser un litre d’eau dans le réservoir de sel. C. Installer l’extrémité de l’entonnoir (fourni) dans l’orifice et introduire environ 1 kg de sel. Il est normal que le réservoir laisse échapper une petite quantité d’eau. (2). D. Après avoir rempli le réservoir, visser fermement le bouchon en sens anti-horaire. E. En général le voyant de sel s’éteint 2-6 jours après le remplissage du réservoir. F. Immédiatement après avoir rempli le réservoir en sel, démarrer un programme de lavage (nous conseillons un programme de trempage ou un programme rapide). Dans le cas contraire, le système de filtrage, la pompe ou autres composants importants de la machine peuvent être endommagés par l’eau salée. Ce type de dommage n’est pas couvert par la garantie. Remarque :

1. Le réservoir de sel doit être rempli de nouveau seulement quand le voyant du bandeau de commandes

s’allume. Si le sel ne se dissout pas correctement, le voyant de sel pourrait rester allumé même après avoir rempli le réservoir. Si le bandeau de commandes n’est pas équipé de voyants (sur certains modèles), on peut évaluer quand il est nécessaire de remplir en sel l’adoucisseur en fonction des cycles effectués par la machine.

2. En cas de perte en sel, lancer un programme de trempage ou un programme rapide pour éliminer le

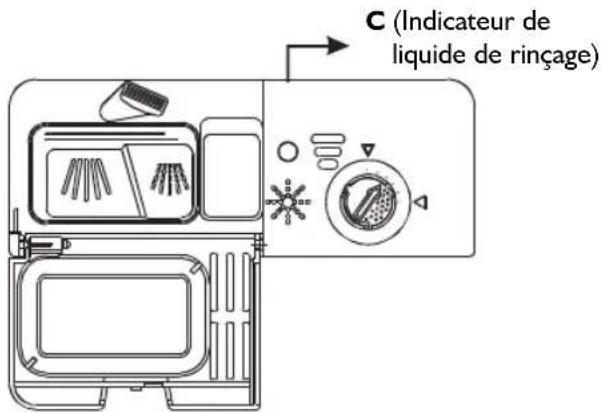

C. Comment remplir le distributeur de liquide de rinçage Distributeur de liquide de rinçage Le liquide de rinçage est distribué lors du rinçage final pour empêcher le dépôt de gouttes d’eau sur les assiettes, qui laisseraient des traces et des marques. Améliore le séchage car l’eau glisse plus facilement des assiettes. Le lave-vaisselle est conçu pour utiliser des liquides de rinçage. Le distributeur de liquide de rinçage se trouve à l’intérieur de la porte, à côté du distributeur de détergent. Pour remplir le distributeur, ouvrir le bouchon et verser le liquide de rinçage jusqu’à ce que l’indicateur de niveau devienne complètement noir. Le distributeur de liquide de rinçage a une capacité de 140 mi environ. Fonction du liquide de rinçage Le liquide de rinçage est ajouté automatiquement lors du dernier rinçage pour garantir un rinçage soigné et un séchage sans traces ni taches. Attention ! N’utiliser que des liquides de rinçage de marque pour lave-vaisselle. Ne jamais remplir le distributeur de liquide de rinçage avec d’autres produits (par exemple détergent pour lave-vaisselle, détergent liquide etc.), car cela endommagerait l’appareil. Comment remplir le distributeur de liquide de rinçage Si le bandeau de commandes n’est pas équipé de voyant de liquide de rinçage, on peut contrôler le niveau de liquide en fonction de la couleur de l’indicateur optique C à côté du bouchon. Quand le distributeur de liquide est plein, tout l’indicateur est sombre. Au fur et à mesure de la baisse de niveau de liquide, la taille du point sombre diminue. Ne jamais laisser descendre le niveau de liquide en-dessous de ¼ de la capacité du distributeur. Au fur et à mesure de la baisse de niveau de liquide de rinçage, la dimension du point sombre diminue sur l’indicateur du niveau de liquide de rinçage, comme illustré ci-dessous. Plein Plein à 3/4 Plein à 1/2 Plein à 1/4 - Doit être rempli de nouveau pour éliminer les taches Vide

C (Indicateur de liquide de rinçage)72 Distributeur de liquide de rinçage

1. Pour ouvrir le distributeur, tourner le bouchon vers la flèche “ouvert” (à

gauche) et l’extraire.

2. Verser le liquide dans le distributeur en veillant à ne pas trop remplir.

3. Remettre le bouchon en place en l’alignant avec la flèche “ouvert” et en

tirant vers la flèche “fermé” (à droite). Le liquide de rinçage est distribué lors du rinçage final pour empêcher le dépôt de gouttes d’eau sur les assiettes qui laisseraient des traces et des marques. Améliore le séchage car l’eau glisse plus facilement des assiettes. Le lave-vaisselle est conçu pour utiliser des liquides de rinçage. Le distributeur de liquide de rinçage se trouve à l’intérieur de la porte, à côté du distributeur de détergent. Pour remplir le distributeur, ouvrir le bouchon et verser le liquide de rinçage jusqu‘à ce que l’indicateur de niveau devienne complètement noir. Le distributeur de liquide de rinçage a une capacité de 140 mi environ. Faites attention à ne pas remplir excessivement le distributeur qui pourrait déborder. Éliminer le liquide de rinçage débordé avec un chiffon humide. N’oubliez pas de remettre le bouchon en place avant de fermer la porte du lave-vaisselle. Attention ! Éliminer le liquide de rinçage débordé éventuellement pendant le remplissage à l’aide d’un chiffon absorbant pour éviter la formation excessive de mousse lors du lavage suivant. Réglage du distributeur de liquide de rinçage Le distributeur de liquide de rinçage est prévu pour 6 ou 4 réglages. Commencer toujours avec le distributeur sur « 4 ». Si la vaisselle ne sèche pas et présente des taches, augmenter la quantité de liquide de rinçage distribué en retirant le bouchon et en tournant le sélecteur sur « 5 ». Si les assiettes ne sont pas encore sèches ou sont tachées, régler le sélecteur sur le numéro immédiatement supérieur jusqu’à ce que les assiettes ne présentent plus de taches. Nous conseillons de le placer sur « 4 ». (Le réglage d’usine est « 4 ») REMARQUE Augmenter le dosage en cas de gouttes d’eau ou de taches de calcaire sur les assiettes. Le réduire en cas de taches blanchâtres collantes sur les assiettes ou de film bleuâtre sur les verres et la vaisselle en verre ou les lames des couteaux.

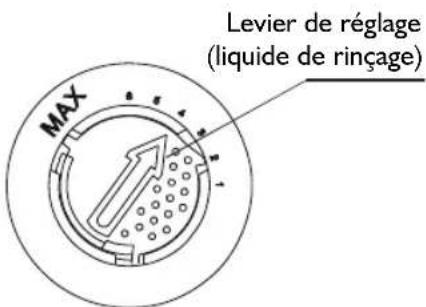

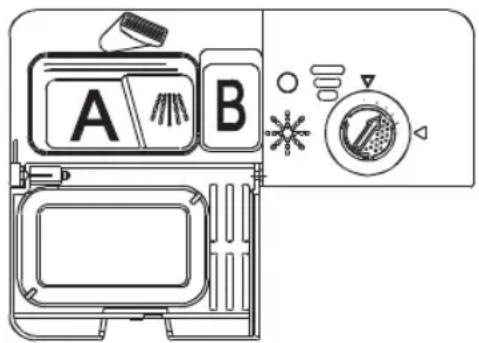

Levier de réglage (liquide de rinçage)73 D. Fonction du détergent Les détergents et leurs composants chimiques sont nécessaires pour éliminer la saleté, la réduire et la transporter hors du lave-vaisselle. La majeure partie des détergents de qualité commerciale est adaptée à cet effet. Détergent concentré En fonction de la composition chimique, les détergents pour lave-vaisselle peuvent être classés en deux catégories :

• détergents alcalins standard, contenant des substances caustiques

• détergents concentrés à faible contenu alcalin avec enzymes naturelles L’utilisation de programmes de lavage “normaux” et de détergents concentrés réduit la pollution, et est idéale pour les assiettes ; ces programmes de lavage sont étudiés spécifiquement pour les propriétés dissolvantes des enzymes du détergent concentré. Pour cette raison les programmes de lavage “normaux” qui utilisent des détergents concentrés peuvent donner les mêmes résultats que ceux qui sont obtenus en général par les programmes « intensifs ». Détergents en tablettes Les détergents en tablettes de marques différentes se dissolvent à des vitesses différentes. Pour cette raison certains détergents en tablettes ne réussissent pas à dissoudre et à développer toute leur puissance de lavage pendant les programmes courts. On devrait donc utiliser des programmes longs quand on utilise des détergents en tablettes, pour garantir l’élimination complète des restes de détergent. Distributeur de détergent Le distributeur doit être rempli avant chaque cycle de lavage, selon les instructions de la table des cycles de lavage. Cet appareil utilise moins de détergent et de liquide de rinçage que les lave-vaisselle traditionnels. En général il suffit d’une cuillère à soupe de détergent pour une charge de lavage normale. Si la vaisselle est très sale, utiliser une plus grande quantité de détergent. Ajouter toujours le détergent à peine avant de démarrer le lavage, sous peine de voir le détergent s’humidifier et ne plus se dissoudre correctement. Quantité de détergent à utiliser Appuyer le dispositif de fermeture pour ouvrir74 REMARQUE :

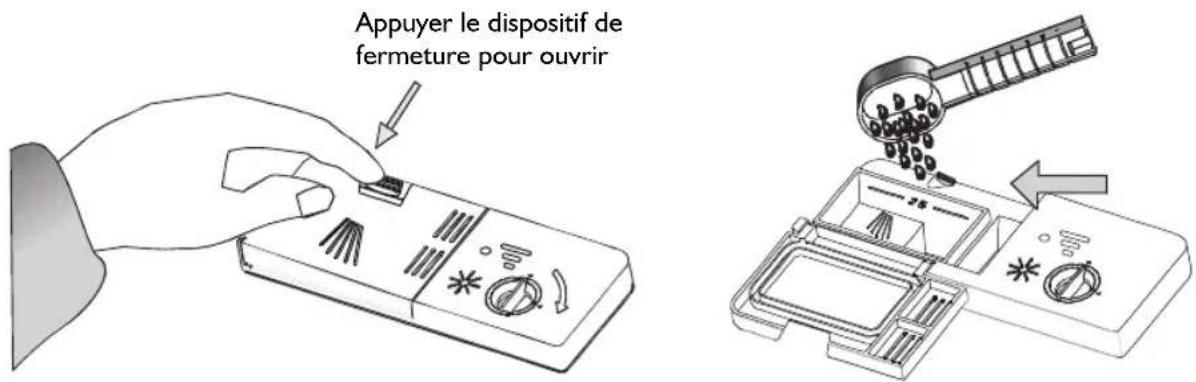

• Si le couvercle est fermé : appuyer le bouton de déblocage.

• Le couvercle s’ouvre. Ajouter toujours le détergent à peine avant de démarrer le lavage.

• N’utiliser que des liquides de rinçage de marque pour lave-vaisselle. Le détergent pour lave-vaisselle est corrosif ! Conserver hors de portée des enfants. Utilisation correcte du détergent Utiliser exclusivement du détergent pour lave-vaisselle. Le conserver dans un endroit frais et sec. Ne pas verser le détergent en poudre dans le distributeur tant que vous n’êtes pas prêt à laver la vaisselle. Remplissage en détergent Remplir le distributeur en détergent. Le signe indique les niveaux de dosage, comme illustré à droite : A. Dans le tiroir de lavage principal, « MIN » signifie environ 20 g de détergent. B. Dans le tiroir de prélavage, environ 5 g de détergent. Respecter les conseils de dosage et de conservation du fabricant, indiqués sur l’emballage de détergent. Fermer le couvercle et appuyer pour bloquer en position. Si les assiettes sont très sales, ajouter du détergent dans le tiroir du prélavage. Ce détergent développe son efficacité pendant la phase de prélavage. REMARQUE :

• Pour toute information sur les quantités de détergent à utiliser pour chaque programme, consulter la dernière page.

• Il peut y avoir des différences en fonction du niveau de saleté de la vaisselle et de la dureté spécifique de l’eau.

• Respecter les recommandations du producteur indiquées sur l’emballage de détergent. Détergents Il y a 3 types de détergents

1. Avec phosphates et chlore

2. Avec phosphates sans chlore

3. Sans phosphates sans chlore

Normalement les nouveaux détergents en poudre sont sans phosphates. Ils n’assurent donc pas la fonction d’adoucisseur d’eau que jouent les phosphates. Dans ce cas, nous conseillons de remplir de sel le réservoir même quand la dureté de l’eau est de 6 dH. Si on utilise des détergents sans phosphates avec une eau dure, il se forme souvent des taches blanches sur les assiettes et les verres. Dans ce cas ajouter du détergent pour de meilleurs résultats. Les détergents sans chlore ont une légère action javellisante. Les taches rebelles et colorées ne disparaissent pas complètement. Dans ce cas choisir un programme de lavage plus chaud. Conserver tous les produits en lieu sûr, hors de portée des enfants. Remplir toujours en détergent avant de démarrer la machine.

Comment utiliser la fonction 3 en 1 Le lave-vaisselle a une fonction 3 en 1 avec laquelle il ne convient pas d’utiliser de sel et de liquide de rinçage mais une tablette 3 en 1. Ce lave-vaisselle a comme accessoire un distributeur à tablettes 3 en 1. REMARQUE : la tablette 3 en 1 doit être utilisée uniquement avec la fonction 3 en 1 (quand on sélectionne le programme Intensif/Normal/Éco). Si on utilise la tablette 3 en 1 avec d’autres programmes, l’appareil ne fournira pas de performances optimales.

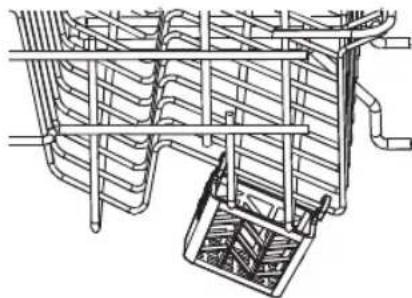

1. La figure ci-dessous indique comment accrocher le

distributeur à tablettes 3 en 1 dans le panier supérieur.

2. Tourner le bras d’aspersion supérieur et changer si

nécessaire la position distributeur à tablettes 3 en 1, pour s’assurer que le bras d’aspersion supérieur n’est pas gêné par le distributeur. Voir la figure ci-dessous.

3. Introduire la tablette 3 en 1 dans son distributeur et

démarrer le programme 3 en 1. REMARQUE : Quand on utilise des détergents 3 en 1/compacts, vérifier qu’ils soient de dimensions adaptées au distributeur, de façon à pouvoir être introduits facilement sans le casser.Roues inférieures Roues supérieures Support

Pour obtenir de meilleurs résultats suivre les instructions suivantes. Les paniers et paniers à couverts peuvent être séparés en fonction du modèle. Attention avant ou après le chargement du lave-vaisselle Racler les restes d’aliments les plus grossiers. Assouplir les restes d’aliments carbonisés dans les poêles. Il n’est pas nécessaire de rincer les assiettes à l’eau courante. Installer la vaisselle dans la machine comme suit :

1. Les objets comme les tasses, verres, casseroles/poêles etc. doivent être installés retournés.

2. Les ustensiles courbes ou creux doivent être installés de façon que l’eau puisse s’écouler.

3. Tous les ustensiles doivent être installés en position stable de façon à ne pas se retourner.

4. Tous les ustensiles doivent être installés de façon que les bras puissent tourner librement pendant le

lavage. Les objets de dimensions très petites ne devraient pas être lavés au lave-vaisselle car ils pourraient facilement tomber des paniers. Chargement du panier du haut Le panier du haut est conçu pour la vaisselle la plus délicate et légère comme les verres, les tasses et les soucoupes, les assiettes, les petits bols et les poêles peu profondes (si elles ne sont pas trop sales). Positionner les assiettes et les casseroles de façon qu’elles ne puissent pas être déplacées par le jet d’eau. Réglage du panier du haut La hauteur du panier du haut peut être réglée pour ménager plus d’espace dans le panier supérieur/inférieur pour les ustensiles de grandes dimensions. La hauteur du panier du haut peut être réglée en installant les roulettes sur les glissières de différentes hauteurs. Les ustensiles longs, les couverts de service, les couverts à salades et les couteaux doivent être installés sur des supports de façon à ne pas faire obstacle à la rotation des bras d’aspersion. Le support peut être retourné vers l’arrière ou retiré lorsqu’il ne sert pas.

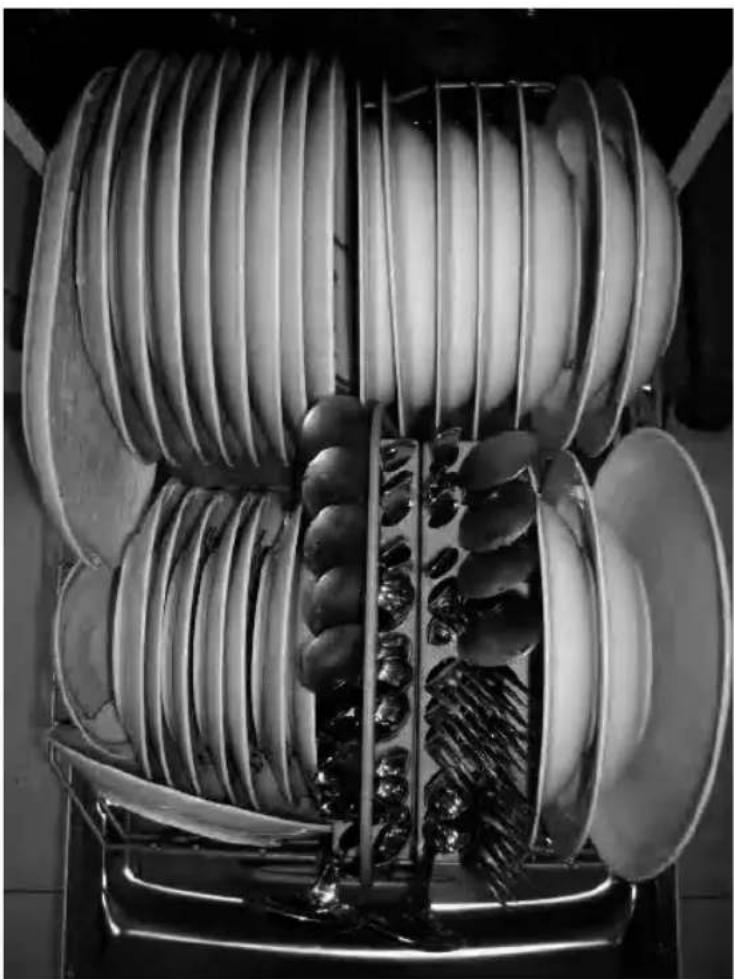

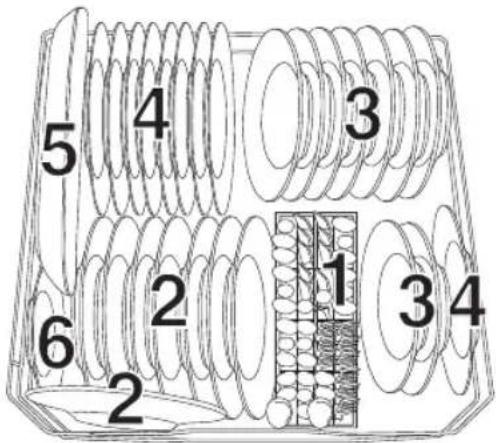

CHARGEMENT DES PANIERS

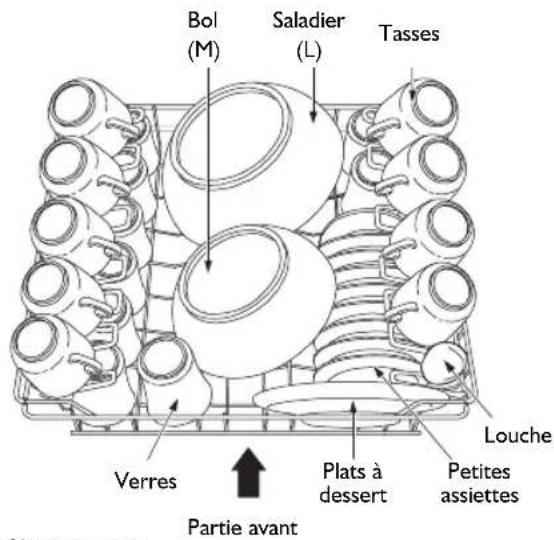

Bol (M) Tasses Petites assiettes Louche Saladier (L) Partie avant Plats à dessert Verres77 Chargement du panier inférieur Nous conseillons d’installer les grandes pièces plus difficiles à laver dans le panier du bas : casseroles, poêles, couvercles, plats et coupes de service, comme illustré sur la figure de droite. Il est préférable d’installer les plats de service et les couvercles sur les côtés des paniers pour éviter qu’ils bloquent la rotation du bras d’aspersion supérieur. Les casseroles, les coupes de service etc. doivent toujours être retournées. Les casseroles profondes devraient être inclinées pour permettre à l’eau de s’écouler. Le panier du bas est équipé de séparations basculantes pour pouvoir charger des casseroles et des poêles plus grandes ou en plus grand nombre. 1 Panier à couverts

2. Assiettes à dessert

• Ne pas laisser tomber d’objets hors du panier. Les couteaux et autres ustensiles pointus ou coupants doivent être introduits dans le panier ad hoc avec les pointes ou les lames tournées vers le bas, ou être installés horizontalement.

• Installer les ustensiles pointus avec la partie coupante toujours tournée vers le bas !

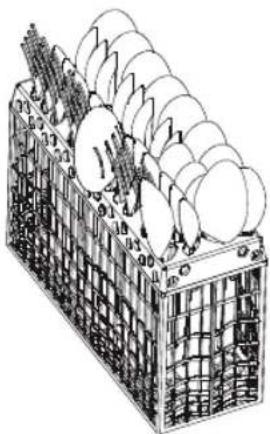

Panier à couverts Les couverts doivent être installés dans le panier ad hoc avec les poignées tournées vers le bas. Si le panier à couverts est équipé de paniers latéraux, les cuillères devraient être chargées seules dans les fentes prévues à cet effet, les ustensiles particulièrement longs devraient être placés à l’horizontale devant le panier du haut, comme illustré 1 Cuillères à thé

2. Cuillères à dessert

3. Cuillères à soupe

7. Cuillères de service

Les assiettes/couverts suivants : Ne sont pas admis au lavage en machine

• Couverts à manche de bois, corne, porcelaine ou nacre

• Parties en plastique sensibles à la chaleur

• Vieux couverts avec parties collées non résistantes aux températures élevées

• Couverts ou assiettes avec parties couplées

• Objets en étain ou cuivre

• Objets en acier inoxydable, plats de service en bois, objets en fibres synthétiques Sont admis sous réserve au lavage en machine

• Certains types de verre peuvent s’opacifier après un grand nombre de lavages en machine

• Les partes en argent et aluminium ont tendance à ternir pendant le lavage

• Les décors émaillés peuvent blanchir en cas de lavage fréquent en machine REMARQUE : ne pas introduire de pièces souillées avec des cendres de cigarette, de la cire, de la peinture, vernis ou des produis chimiques. En cas d’assiettes neuves, vérifier qu’elles sont lavables en machine. REMARQUE : ne pas trop remplir le lave- vaisselle. Il peut contenir uniquement 9 assiettes standard. Ne pas utiliser d’assiettes non prévues pour lave-vaisselle. C’est important pour obtenir de bons résultats et une consommation énergétique raisonnable. Chargement des couverts et des assiettes Avant d’introduire les assiettes : éliminer les résidus les plus grossiers Assouplir les restes d’aliments brûlés dans les poêles

Lors de l’installation des assiettes et des couverts : les assiettes et les couverts ne doivent pas empêcher la rotation des bras d’aspersion installer les objets concaves comme les tasses, les verres, les poêles etc. avec l’ouverture vers le bas de façon à empêcher l’accumulation d’eau dans un récipient ou dans une cavité profonde les assiettes et les couverts ne doivent pas être empilés les uns dans les autres et ne doivent pas se chevaucher

• Pour éviter tout problème, les verres ne doivent pas se toucher

• Installer les objets de grandes dimensions plus difficiles à laver dans le panier du bas

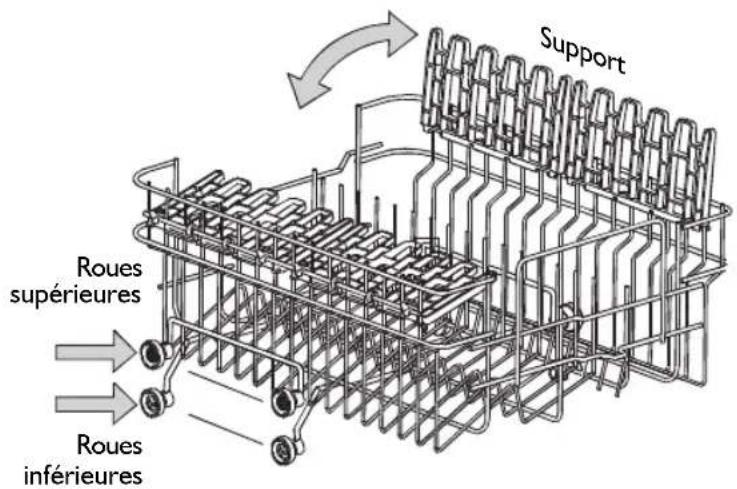

• Le panier du haut est conçu pour la vaisselle délicate et légère, comme les verres, les tasses à café et à thé. Attention ! Les couteaux à lame longue installés verticalement sont un danger potentiel ! Les couverts longs et/ou pointus comme les couteaux à viande doivent être installés horizontalement dans le panier du haut. Verres et assiettes endommagés Causes possibles :

• Type de verre ou processus de production. Composition chimique du détergent.

• Température de l’eau et durée du programme. Solution préconisée :

• Utiliser des verres ou des assiettes en porcelaine marqués comme lavables en machine

• Utiliser un détergent délicat pour ce type d’assiettes. Si nécessaire demander des informations supplémentaires au producteur de détergent.

• Sélectionner un programme avec la température la plus basse possible.

• Pour éviter tout dommage, retirer les verres et les couverts du lave-vaisselle le plus tôt possible après la fin du programme.80 Table des cycles de lavage REMARQUE

Signification : ajouter du liquide de rinçage.

• * En50242 : ce programme est le cycle de test, il est conseillé de programmer le distributeur de liquide dans la position 6.

DÉMARRAGE D’UN PROGRAMME DE

LAVAGE Programme Sélecteur de cycle Description du cycle Détergent de prélavage/lavage principal Durée (min) Énergie kWh Eau (l) Rinçage IntensifPour les charges les plussales, comme lescasseroles, plats etassiettes ayant séché uncertain temps avec desrestes d’aliments.Prélavage(50°C)PrélavageLavage (65°C)Rinçage Rinçage (55°C)Séchage Quotidien*EN 50242Pour les chargesnormalement sales,comme assiettes, verres etpoêles légèrement sales.Cycle standard quotidien.PrélavageLavage (55°C)Rinçage (65°C)Séchage

Éco Pour les chargeslégèrement sales, commeassiettes, verres, bols etpoêles légèrement sales.PrélavageLavage (50°C)Rinçage (60°C)Séchage RapideUn lavage plus court pourcharges légèrement salesqui ne nécessitent pas deséchage.Lavage (40°C)Rinçage (40°C)DélicatsPour les chargeslégèrement sales commeles verres, cristaux etporcelaines.PrélavageLavage (40°C)Rinçage (60°C) PrélavagePour faire tremper lesassiettes que l’on laveraplus tardPrélavageIntensif+ 3 en 1

Pour les charges les plussales, comme lescasseroles, plats etassiettes ayant séché uncertain temps avec desrestes d’aliments.Prélavage(50°C)Lavage (65°C)RinçageRinçage (55°C)Séchage3 en 1Quotidien+ 3 en 1

Pour les chargesnormalement sales,comme assiettes, verres etpoêles légèrement sales.Cycle standard quotidien.PrélavageLavage (55°C)Rinçage (65°C)Séchage3 en 1 Éco + 3 en 1

Pour les assiettes, verres,saladiers et casseroleslégèrement sales.Lavage (50°C)Rinçage ( °C)Séchage3 en 1

Mise sous tension de l’appareil Démarrage d’un cycle

1. Extraire les paniers inférieur et supérieur, charger la vaisselle et remettre les paniers en place.

Nous conseillons de remplir d’abord le panier du bas, puis le panier du haut (voir la section « Chargement du lave-vaisselle »).

2. Verser le détergent (voir la section « Sel, détergent et liquide de rinçage »).

3. Brancher la fiche dans la prise de courant. L’alimentation est en 220-240 VAC /50 HZ, la prise 10A 250

VAC. Vérifier que l’alimentation en eau est en pleine pression.

4. Fermer la porte, appuyer la touche ON/OFF, le voyant ON/OFF s’allume. Appuyer sur la touche

programme pour choisir le type de lavage souhaité. Fermer la porte. Après 3 secondes la machine démarre. Modification du programme... Prémisse :

1. Un cycle en cours peut être modifié uniquement s’il vient de démarrer. À défaut, le détergent pourrait

avoir été libéré et l’appareil pourrait déjà avoir vidé l’eau de lavage. Dans ce cas, on devrait de nouveau remplir le distributeur de détergent (voir la section « Remplissage en détergent “).

2. Appuyer la touche programmes pendant plus de 3 secondes pour annuler le programme, et modifier le

programme en sélectionnant le programme voulu (voir la section « Démarrage d’un cycle de lavage »).

3. Appuyer une des autres touches programmes pendant plus de 3 secondes pour annuler le programme

en cours et sélectionner le programme correspondant à la touche appuyée.

4. Appuyer la touche afficheur pendant plus de 3 secondes pour modifier le temps visualisé.

REMARQUE : Si tous les voyants s’allument, cela signifie que la machine est en panne, éteindre l’alimentation électrique et fermer le robinet d’eau avant de contacter le service d’assistance. On a oublié une assiette ? Une assiette oubliée peut être ajoutée à tout moment avant l’ouverture du distributeur de détergent.

1. Ouvrir légèrement la porte pour interrompre le lavage.

2. Quand les bras d’aspersion s’arrêtent, on peut ouvrir la porte complètement.

3. Charger les assiettes oubliées.

4. Fermer la porte, le lave-vaisselle recommence à fonctionner après 10 secondes.

Il est dangereux d’ouvrir la porte pendant le lavage, car on peut se brûler à l’eau bouillante. À la fin du cycle de lavage Quand le cycle de lavage est terminé, le vibreur du lave-vaisselle s’active pendant 8 secondes, puis s’éteint. Éteindre l’appareil avec la touche ON/OFF, fermer l’alimentation en eau et ouvrir la porte du lave-vaisselle. Attendre quelques minutes avant de décharger le lave-vaisselle pour éviter de toucher les assiettes et les ustensiles encore brûlants et sujets à rupture. Ils sècheront mieux. Extinction du lave-vaisselle Le programme se termine uniquement quand le ronfleur du lave-vaisselle sonne pendant 8 secondes.

1. Appuyer sur la touche ON/OFF pour éteindre le lave-vaisselle.

2. Fermer le robinet d’eau !

Ouvrir la porte avec précautions. Les assiettes brûlantes sont sensibles aux chocs. Les assiettes doivent refroidir pendant 15 minutes avant de les retirer de l’appareil. Ouvrir la porte du lave-vaisselle, laisser la porte entrouverte et attendre quelques minutes avant de retirer les assiettes. De cette façon les ustensiles refroidissent et sèchent mieux. Vidage du lave-vaisselle Il est normal que le lave-vaisselle soit mouillé à l’intérieur. Vider d’abord le panier inférieur, puis le panier supérieur. De cette façon on évite que le panier supérieur goutte sur les assiettes du panier inférieur.

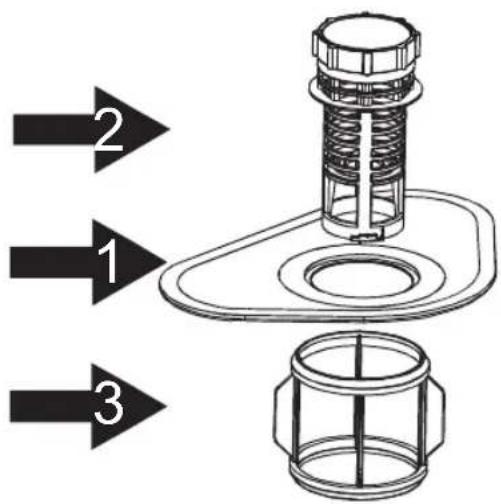

Système de filtration Le filtre empêche l’infiltration dans la pompe des résidus d’aliments ou autres objets. Les résidus peuvent colmater le filtre, et doivent être éliminés. Le système de filtration se compose d’un filtre à grosses mailles, d’une plaque (filtre principal) et d’un micro-filtre (filtre à mailles fines).

Les résidus d’aliments et les saletés retenus dans le filtre sont pulvérisés par un jet spécial du bras d’aspersion inférieur, pour passer ensuite au canal de vidange.

2. Filtre à grosses mailles

Les résidus les plus importants, comme des os ou du verre, qui pourraient boucher le vidage, sont retenus dans le filtre à grosses mailles. Pour éliminer les résidus retenus dans le filtre, presser délicatement le couvercle dans la partie supérieure du filtre et le déposer.

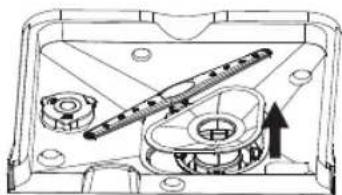

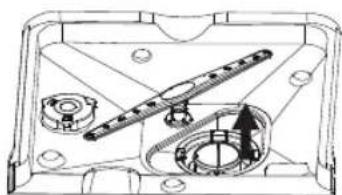

3. Filtre à mailles fines

Ce filtre retient la saleté et les résidus d’aliments dans la cuve et empêche qu’ils se déposent de nouveau sur les assiettes pendant le lavage. - Après chaque lavage contrôler les filtres pour vérifier s’ils sont colmatés. - En dévissant le filtre à grosses mailles on peut retirer le système de filtration. Éliminer tout résidu d’aliment et laver les filtres à l’eau courante Opération 1 : tourner le filtre en sens anti-horaire, et l’extraire. Opération 2 : soulever le filtre principal Opération 3 : soulever le filtre à mailles fines REMARQUE pour retirer le filtre effectuer les opérations de 1 à 3 ; pour l’installer effectuer les opérations en ordre inverse, de 3 à 1.

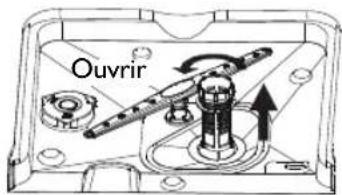

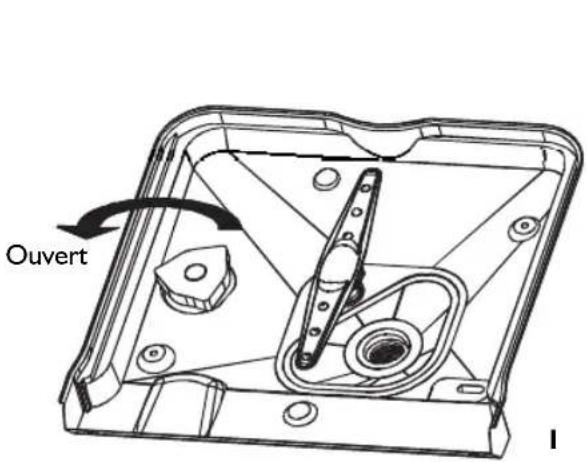

Ouvrir83 Groupe filtres Pour des performances et des résultats meilleurs, le groupe filtre doit être propre. Le filtre élimine efficacement les résidus d’aliments de l’eau de lavage, en permettant le recyclage pendant le cycle. Pour des performances et des résultats meilleurs, le groupe filtre doit être propre. Pour cette raison, éliminer les résidus d’aliments les plus grossiers bloqués dans le filtre après chaque cycle de lavage en rinçant le filtre semi-circulaire et la cuve sous l’eau courante. Pour retirer le groupe filtre, tirer vers le haut la poignée de la cuve. Tout le groupe filtre devrait être nettoyé une fois par semaine. Pour nettoyer le filtre à grosses mailles utiliser une brosse. Remonter les parties du filtre comme illustré sur les figures et réintroduire tout le groupe dans le lave-vaisselle, en le positionnant dans son logement et en l’appuyant vers le bas. Le lave-vaisselle ne doit jamais être utilisé sans les filtres. Un remontage incorrect du filtre peut réduire les performances de l’appareil et endommager les assiettes et les ustensiles.

• Le lave-vaisselle ne doit jamais être utilisé sans filtres.

• Un remplacement incorrect du filtre peut diminuer les performances de l’appareil et endommager les assiettes et les ustensiles. Nettoyage des bras d’aspersion Il est nécessaire de nettoyer régulièrement les bras d’aspersion pour éliminer les incrustations provoquées par l’eau dure et empêcher le blocage des gicleurs et des supports des bras d’aspersion. Nous conseillons d’enfiler une aiguille dans les gicleurs des bras d’aspersion bouchés pour obtenir un bon lavage. Entretien du lave-vaisselle Le bandeau de commandes peut être nettoyé avec un linge légèrement humide. Après l’avoir nettoyé sécher soigneusement. Pour nettoyer l’extérieur, utiliser une bonne cire. Ne jamais utiliser d’objets pointus, de paille de fer ou de produit agressif sur aucun composant de la machine. Protection contre le gel En hiver adopter des précautions pour protéger le lave-vaisselle contre le gel. Après chaque cycle de lavage procéder comme suit :

1. Détacher le cordon d’alimentation électrique du lave-vaisselle.

2. Fermer l’alimentation en eau et débrancher le tuyau d’alimentation en eau de la vanne d’eau.

3. Vider l’eau du tuyau d’alimentation et du robinet d’eau. (Utiliser une bassine pour recueillir l’eau)

4. Raccorder de nouveau le tuyau d’arrivée d’eau au robinet d’eau.

5. Retirer le filtre au fond de la cuve et utiliser une éponge pour absorber l’eau de la cuve.

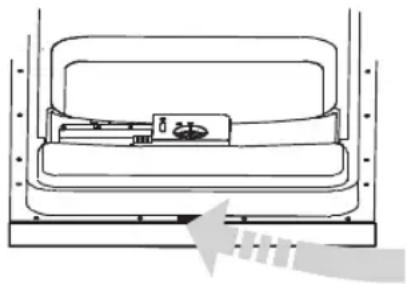

Comment nettoyer la porte Pour nettoyer le bord de la porte utiliser uniquement un linge souple, tiède et humide. Pour éviter la pénétration d’eau dans la fermeture de la porte et des composants électriques n’utiliser aucun type de détergent vaporisé.

• N’utiliser aucun type de détergent vaporisé pour nettoyer le panneau de la porte, car cela pourrait endommager le dispositif de fermeture de la porte et les composants électriques.

• Ne pas utiliser de substance abrasive ou de papier susceptibles de griffer la surface en acier inox ou y laisser des traces. Comment maintenir le lave-vaisselle en bonnes conditions

• Après chaque lavage Après chaque lavage, fermer l’alimentation en eau et laisser légèrement la porte entrouverte de façon qu’il ne reste pas d’humidité et d’odeurs à l’intérieur du lave-vaisselle.

• Débrancher le lave-vaisselle Avant de nettoyer l’appareil ou d’effectuer l’entretien, retirer toujours la fiche de la prise. Ne pas courir de risques.

• Ne pas utiliser de solvants ou de détergents abrasifs Pour nettoyer l’extérieur et les parties en caoutchouc du lave-vaisselle, ne pas utiliser de solvants ou de détergents abrasifs. Utiliser exclusivement un linge avec de l’eau savonneuse tiède. Pour nettoyer les taches se trouvant sur la surface interne, utiliser un linge humide d’eau et d’un peu de vinaigre, ou un produit détergent pour lave-vaisselle.

• Quand l’appareil n’est pas utilisé depuis longtemps Il est conseillé d’effectuer un cycle de lavage avec la machine vide, puis de retirer la fiche de la prise, couper l’eau et laisser la porte de l’appareil légèrement entrouverte. De cette façon les joints de la porte durent plus longtemps et on évite la formation d’odeurs à l’intérieur de l’appareil.

• Déplacement de la machine Si la machine est déplacée, chercher à la maintenir verticale. En cas de nécessité absolue, elle peut être appuyée sur la partie arrière.

• Joints Un des facteurs qui provoquent la formation d’odeurs dans le lave-vaisselle sont les restes d’aliments emprisonnés dans les joints. Pour éviter cet inconvénient nettoyer régulièrement avec une éponge humide.

ATTENTION : L’installation des tuyaux et des composants électriques doit être confiée à des techniciens professionnels. Risque électrique. Couper l’alimentation électrique avant d’installer le lave-vaisselle. La non observation de cette précaution peut entraîner la mort ou l’électrocution Préparation de l’installation Le lave-vaisselle doit être installé à côté des tuyaux d’alimentation et de vidange. et du câble d’alimentation. Choisir un côté du meuble de l’évier pour faciliter le branchement des tuyaux de vidange du lave-vaisselle. REMARQUE : contrôler les accessoires pour l’installation fournis (crochet pour le panneau de bois extérieur, vis) Lire attentivement les instructions d’installation. Illustrations des dimensions du meuble et position d’installation du lave-vaisselle. Avant d’installer le lave- vaisselle dans la position d’installation, effectuer tous les préparatifs.

1. Choisir une position proche de l’évier pour faciliter l’installation des tuyaux d’alimentation et de vidange

2. Si le lave-vaisselle est installé dans l’angle du meuble, il doit rester un peu d’espace (comme illustré à la

figure 2) quand la porte est ouverte.

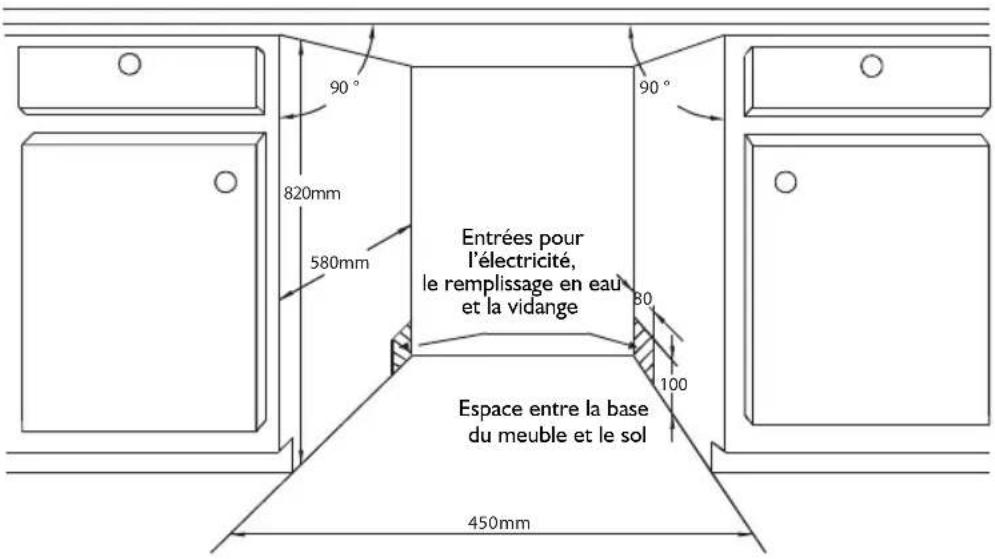

Figure 1 Dimensions du meuble Moins de 5 mm entre la partie supérieure du lave-vaisselle et le meuble et l’extérieur de la porte aligné sur le meuble. 90 ° 90 ° 450 mm820mm 580mm

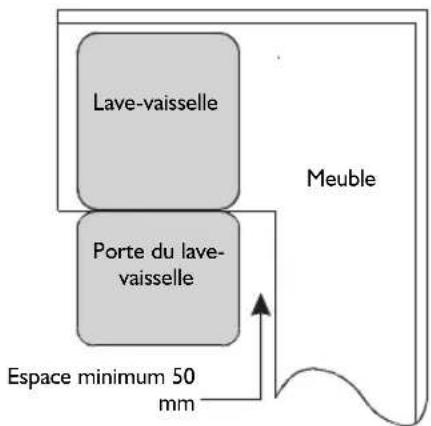

Entrées pourl’électricité, le remplissage en eauet la vidangeEspace entre la basedu meuble et le sol86 Figure 2 Espace minimum quand la porte est ouverte. Lave-vaisselle Porte du lave- vaisselle Meuble Espace minimum 50

Dimensions et installation du panneau extérieur en bois

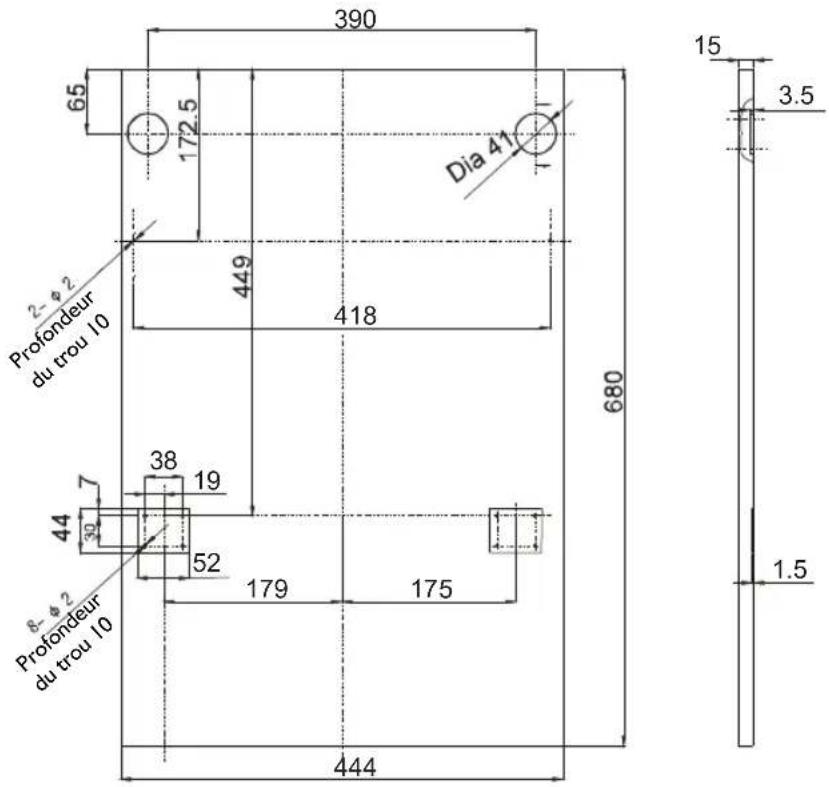

1. Le panneau extérieur en bois doit être de la dimension indiquée figure 3.

Figure 3 Le panneau extérieur en bois doit être des dimensions illustrées.

Unité : mm Profondeur du trou 10Profondeur du trou 1087

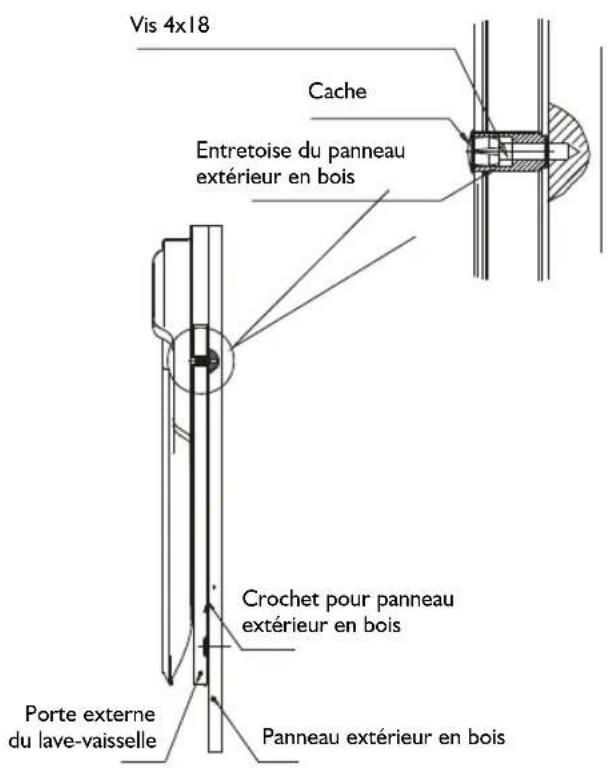

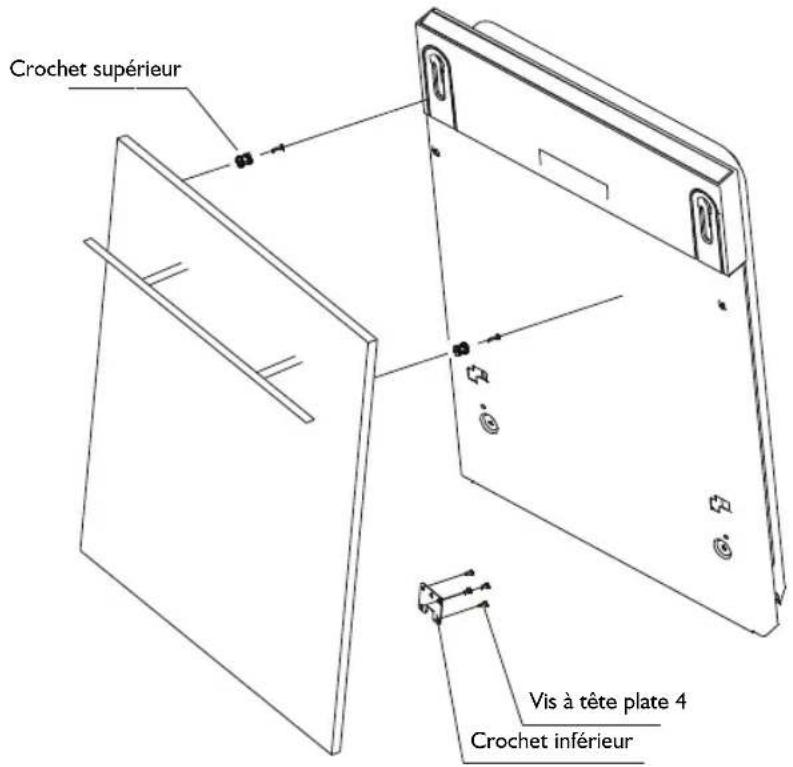

2. Monter le crochet sur le panneau extérieur en bois, et l’enfiler dans les rainurages sur le côté externe

de la porte du lave-vaisselle (voir figure 4a). Après avoir mis le panneau en place, le fixer sur le côté extérieur de la porte à l’aide de vis et de boulons (voir figure 4b). Figure 4a Installation du panneau en bois extérieur. Figure 4b Installation du panneau en bois extérieur.

3. Remettre le cache en place

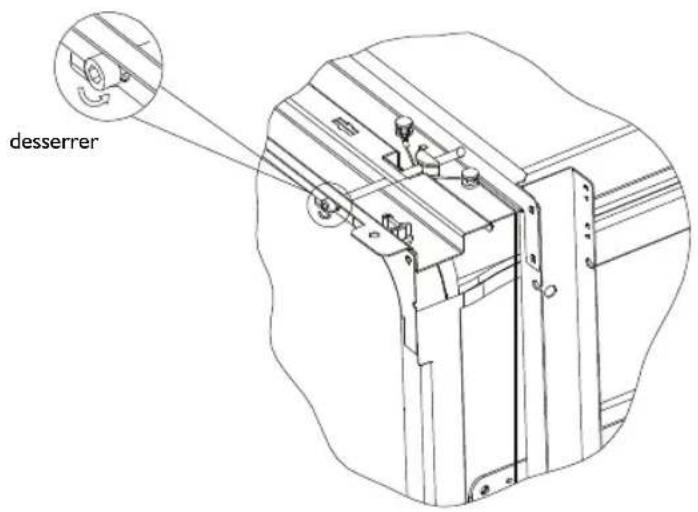

Crochet supérieur Vis à tête plate 4 Crochet inférieur Vis 4x18 Panneau extérieur en bois Porte externe du lave-vaisselle Crochet pour panneau extérieur en bois Cache Entretoise du panneau extérieur en bois88 Réglage de la tension du ressort de la porte Les ressorts de la porte sont réglés d’usine avec la tension correcte pour la porte. Si vous installez un panneau extérieur en bois, régler la tension du ressort de la porte. Tourner la vis de réglage de façon que le dispositif de réglage tende ou détende le câble en acier (voir figure 5). La tension du ressort de la porte est correcte quand la porte reste horizontale en position complètement ouverte, mais se ferme par une légère pression du doigt. Figure 5 Réglage de la tension du ressort de la porte. desserrer Branchement des tuyaux de vidange Enfiler le flexible de vidange dans un tuyau de diamètre minimum 4 cm, ou le vider dans l’évier en évitant de le courber ou de former des pincements. Utiliser le support en plastique spécial fourni avec l’appareil (figure 6). L’extrémité libre du tuyau doit être à une hauteur comprise entre 400 et 1.000 mm et ne doit pas être immergée dans l’eau pour éviter le reflux. ATTENTION : le support en plastique spécial du tuyau doit être solidement fixé au mur pour empêcher que le tuyau de vidange bouge en perdant de l’eau. Fixer le crochet du tuyau de vidange à côté du plan de travail Tuyau de vidange Crochet pour tuyau de vidange Plan de travail Partie avant Figure 6 Raccordement du tuyau de vidange. AVERTISSEMENT. Accrocher le tuyau de vidange en mode A, B ou C89 Installation du lave-vaisselle

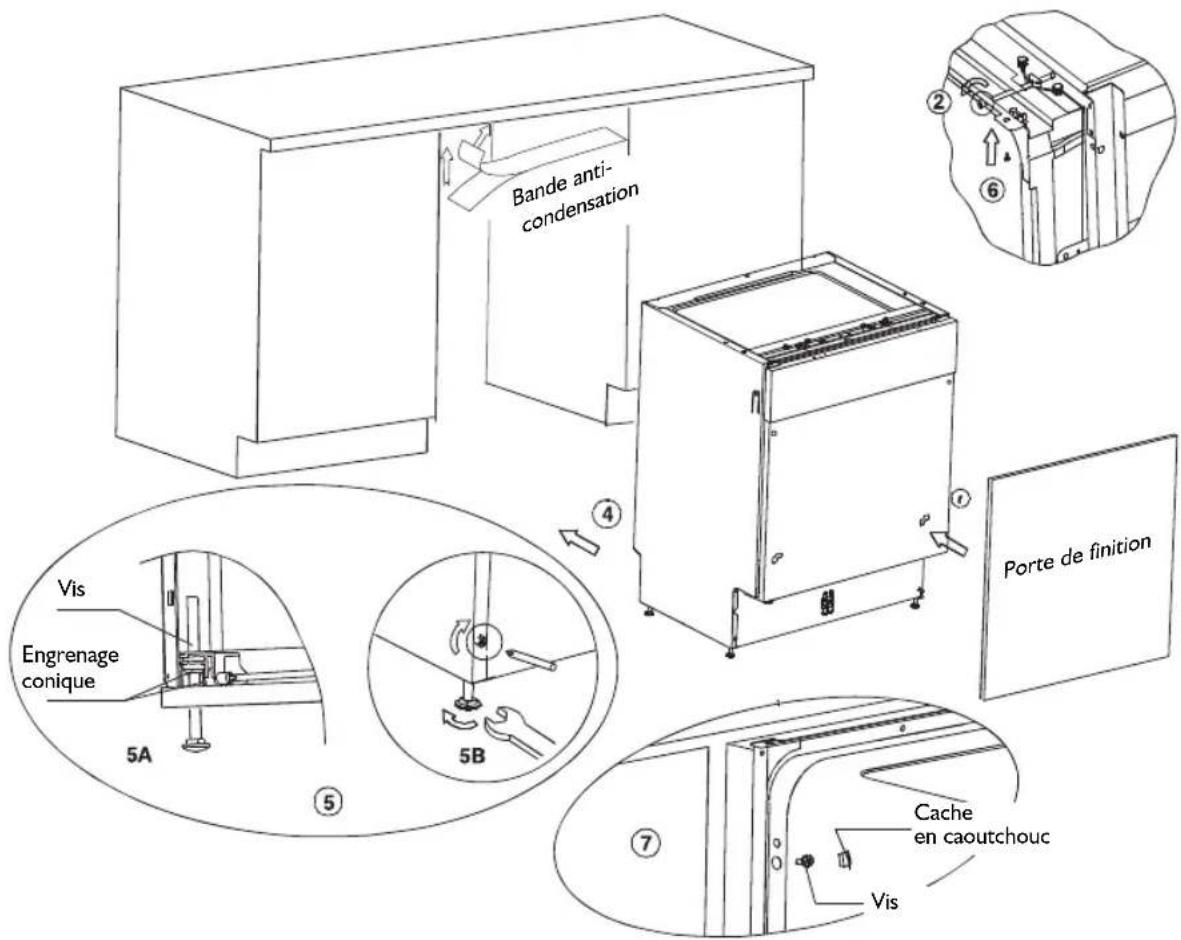

1. Monter la porte du meuble sur le côté extérieur de la porte du lave-vaisselle en utilisant les étriers

fournis. Utiliser le gabarit de positionnement des étriers.

2. Régler la tension des ressorts de la porte avec une clé à douille en la tournant en sens horaire pour

serrer les ressorts à droite et à gauche. Si on ne règle pas la tension on risque d’endommager le lave- vaisselle (figure 2).

3. Relier le tuyau d’alimentation au circuit d’eau froide.

4. Relier le tuyau de vidange. Voir le schéma (figure 6)

5. Relier le cordon d’alimentation.

6. Fixer la bande anti-condensation sous le plan de travail du meuble. Contrôler que la bande anti-

condensation soit au niveau du bord du plan de travail.

7. Installer le lave-vaisselle.

8. Mettre le lave-vaisselle de niveau. Les pieds postérieurs peuvent être réglés par la partie antérieure du

lave-vaisselle en tournant les vis sur les côtés du côté gauche et droite du meuble (figure 5A). Pour régler les pieds antérieurs, utiliser une clé et tourner les pieds antérieurs jusqu’à ce que le lave-vaisselle soit de niveau (figure 5B).

9. Le lave-vaisselle doit être installé de façon stable. Cela peut être obtenu de deux façons :

A. Plan de travail normal - Fixer au plan de travail avec deux vis à bois en s’assurant que le lave- vaisselle ne touche pas la surface (figure 6). B. Plan de travail en marbre ou granit - Fixer l’étrier sur le panneau latéral du lave-vaisselle et fixer le lave-vaisselle au meuble. Appliquer le cache en caoutchouc sur la vis (figure 7). Figure 7 Vis Engrenageconique Vis Cache en caoutchouc Porte de finition Bande anti- condensation90 Le lave-vaisselle doit être mis de niveau pour assurer un fonctionnement correct des paniers et obtenir les meilleurs résultats de lavage.

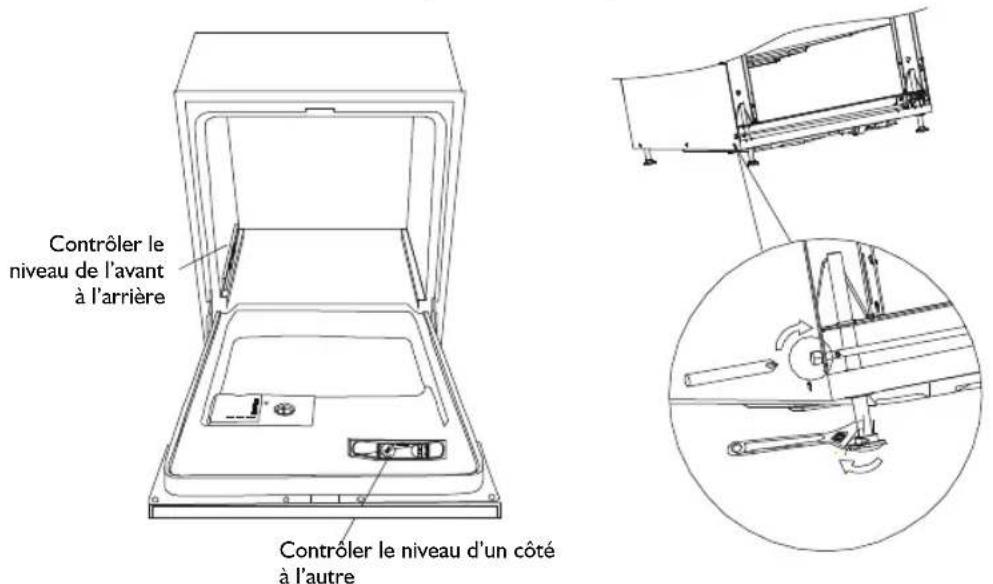

1. Installer le niveau sur la porte et la glissière du panier à l’intérieur de la cuve, comme illustré, pour

vérifier que le lave-vaisselle est de niveau.

2. Mettre le lave-vaisselle de niveau en réglant chaque pied.

3. Quand on met de niveau le lave-vaisselle, attention à ne pas le renverser.

Figure 8 Illustration du réglage des pieds. REMARQUE : la hauteur maximum de réglage des pieds est de 60 mm. Branchement électrique Pour la sécurité personnelle :

• NE PAS UTILISER DE RALLONGE OU D’ADAPTATEUR SUR CET APPAREIL.

• NE PAS COUPER OU RETIRER LA MISE À LA TERRE DE LA FICHE DU CORDON D’ALIMENTATION. Exigences électriques Lire sur la plaquette la valeur de tension nominale et brancher le lave-vaisselle à une alimentation adaptée. Utiliser un fusible de 10 amp, il est conseillé d’installer un fusible ou un interrupteur de retard et d’utiliser un circuit séparé uniquement pour cet appareil. Avant d’utiliser l’appareil, vérifier que la mise à terre est réalisée correctement Branchement électrique Contrôler que les valeurs de tension et de fréquence correspondent à celles indiquées sur la plaquette. Insérer la fiche seulement dans une prise mise à la terre. Si la prise électrique n’est pas adaptée à la fiche de l’appareil, remplacer la prise plutôt qu’utiliser des adaptateurs ou des dispositifs similaires susceptibles de provoquer une surchauffe et des brûlures Instructions concernant la mise à la terre Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de défaillance, la mise à la terre réduira le risque de chocs électriques en fournissant une voie de moindre résistance au courant électrique. Cet appareil est équipé d’un cordon avec conducteur de terre et fiche de mise à la terre. La fiche doit être insérée dans une prise adéquate mise à la terre dans le respect des règlementations locales.

Contrôler le niveau de l’avant à l’arrière Contrôler le niveau d’un côté à l’autre91 Une mise à la terre incorrecte peut provoquer des secousses électriques. En cas de doute sur la mise à la terre de l’appareil, contacter un électricien qualifié ou un technicien du service d’assistance. Ne pas modifier la fiche fournie avec l’appareil ; si elle n’est pas compatible avec la prise, faire installer une prise adaptée par un électricien qualifié. Pour éviter toute stagnation d’eau dans le tuyau d’alimentation, fermer le robinet d’eau après usage. (pour les modèles dépourvus de tuyau d’alimentation de sécurité). Raccordement à l’eau froide L’appareil doit être branché au réseau hydrique par des tuyaux flexibles neufs, les vieux tuyaux ne doivent pas être réutilisés. La pression de l’eau doit être comprise entre 0,04 MPa et 1 MPa. Si la pression descend en-dessous du minimum, contacter notre service d’assistance.

1. Extraire complètement les tuyaux de remplissage de sécurité du rangement

se trouvant à l’arrière de la machine.

2. Serrer les vis du tuyau de remplissage de sécurité sur le robinet fileté ¾.

3. Avant de démarrer le lave-vaisselle, ouvrir complètement l’arrivée d’eau.

Tuyau de remplissage de sécurité Le tuyau de remplissage de sécurité est doté de parois doubles. Le dispositif d’intervention garantit l’interruption du débit d’eau en cas de rupture du tuyau d’arrivée et en cas de remplissage avec de l’eau dans l’espace entre le tuyau d’arrivée et le tuyau ondulé externe. Si un tuyau relié à un dispositif d’aspersion dans l’évier est installé sur la même canalisation d’eau que le lave-vaisselle, il y a risques d’éclatement. Si votre évier est équipé d’un dispositif de ce type, débrancher le tuyau et installer le bouchon sur l’orifice. Comment débrancher le tuyau de remplissage de sécurité

1. Fermer le robinet d’eau.

2. Diminuer la pression de l’eau en appuyant le bouton de dépressurisation. Une pression moindre vous

protège ainsi que la pièce contre les jets violents.

3. Dévisser le tuyau d’arrivée de sécurité du robinet.

Branchement à la prise d’eau froide Brancher le tuyau d’alimentation en eau froide à un connecteur fileté 3/4”, en contrôlant qu’il soit bien serré. Si les tuyaux d’eau sont neufs et sont restés longtemps inutilisés, faire couler l’eau et vérifier qu’elle soit propre sans impuretés. Sans cette précaution on risque le colmatage du point d’arrivée d’eau, en endommageant l’appareil. Branchement à la prise d’eau chaude L’installation hydraulique qui alimente l’appareil peut être branché au circuit d’eau chaude domestique (installation centralisée, installation de chauffage), à condition de ne pas dépasser la température de 60°C. Dans ce cas, la durée du cycle de lavage sera plus courte de 15 minutes et l’efficacité du lavage réduite de façon importante. Le branchement à la conduite d’eau chaude doit se faire de la même façon que pour le branchement au circuit d’eau froide.

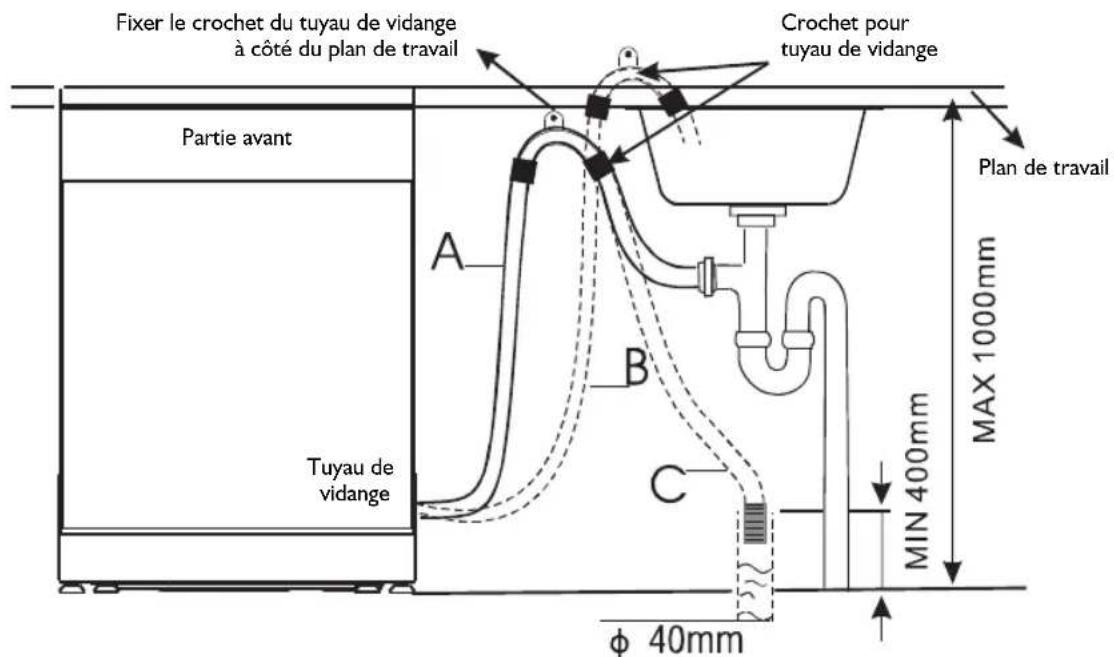

Positionnement de l’appareil Installer l’appareil dans la position voulue. La partie postérieure doit être appuyée à la paroi arrière et les côtés le long du meuble adjacent ou des parois. Les tuyaux d’alimentation et de vidange de l’eau peuvent être installés à droite ou à gauche pour faciliter une installation correcte. Comment vider l’eau en excès des tuyaux Si un évier est d’une hauteur dépassant 1.000 mm du sol, l’eau en excès dans les tuyaux ne peut pas être vidée directement dans l’évier. Dans ce cas il sera nécessaire de vider l’eau en excès dans les tuyaux dans un bac ou un récipient adapté hors de l’évier et en position plus basse par rapport à l’évier. Vidange de l’eau Connecter le tuyau de vidange de l’eau. Le tuyau de vidange doit être monté correctement pour éviter les fuites d’eau. Veiller à ce que le tuyau d’arrivée d’eau ne soit pas plié ou écrasé. Rallonge Si une rallonge est nécessaire sur le tuyau de vidange, utiliser un tuyau identique. La rallonge ne doit pas avoir plus de 4 mètres, sous peine de réduire l’efficacité de la machine. Raccordement au siphon Le raccordement au siphon doit être à une hauteur comprise entre 50 cm (minimum) et 100 cm (maximum) du fond du lave-vaisselle. Le tuyau de vidange d’eau doit être fixé par collier. Démarrage du lave-vaisselle Avant de démarrer le lave-vaisselle contrôler ce qui suit.

1. Si le lave-vaisselle est de niveau et correctement fixé

2 Si la vanne d’arrivée d’eau est ouverte 3 S’il y a des fuites aux raccordements des tuyaux 4 Si les câbles électriques sont branchés et tendus 5 Se l’alimentation est allumée 6 Si les tuyaux d’alimentation et de vidange sont inversés 7 Tout le matériel d’emballage et les autocollants doivent être retirés de la machine ATTENTION : après l’installation conserver ce manuel. Le contenu de ce manuel est très utile pour les utilisateurs.93 Avant de contacter le service d’assistance En examinant la fiche ci-dessous vous pourriez ne pas avoir besoin de contacter le service d’assistance Problèmes techniques

Problème Causes possibles Que faire Le lave-vaisselle ne se met pas en marche Fusible grillé ou disjoncteur déclenché Remplacer le fusible ou réarmer le disjoncteur. Couper tout autre appareil branché au même circuit que le lave-vaisselle L’alimentation électrique est éteinte S’assurer que le lave-vaisselle est allumé et que la porte est bien fermée. S’assurer que le câble d’alimentation est branché à la prise murale Code d’erreur : EI ; la pression d’arrivée d’eau est insuffisante Contrôler que le tuyau d’alimentation en eau est relié correctement et que le robinet d’eau est ouvert La porte du lave-vaisselle n’est pas fermée correctement S’assurer que la porte se ferme correctement et la bloquer L’eau ne sort pas du lave-vaisselle Tuyau de vidange plié Contrôler le tuyau de vidange Filtre colmaté Contrôler le filtre (voir section « Nettoyage du filtre ») Évier de cuisine bouché Contrôler l’évier pour s’assurer qu’il se vide correctement. Si le problème est l’évier de la cuisine qui ne vide pas, contacter un plombier et non pas un technicien des lave-vaisselle. Problèmes généraux Problème Causes possibles Que faire Présence de mousse dans la cuve Détergent non adapté Utiliser exclusivement des détergents pour lave-vaisselle. En cas d’excès de mousse, ouvrir le lave-vaisselle et laisser évaporer. Verser 4 litres d’eau froide dans la cuve. Fermer et bloquer le lave-vaisselle, puis lancer le cycle “Trempage” pour vider l’eau. Recommencer si nécessaire. Fuite de liquide de rinçage Les fuites de liquide de rinçage doivent toujours être éliminées immédiatement avec un linge. Intérieur de la cuve taché Vous avez utilisé des détergents contenant du colorant Vérifier que le produit est sans colorant. Pellicule blanche sur la surface interne Minéraux dans l’eau dure Pour nettoyer l’intérieur du lave-vaisselle utiliser une éponge humide avec du détergent pour lave-vaisselle et porter des gants en caoutchouc. Ne pas utiliser de détergent pour lave-vaisselle, sous peine de former de la mousse. Taches de rouille sur les couverts Les objets tachés ne résistent pas à la corrosion.

Après l’ajout de sel aucun cycle n’a été lancé. Traces de sel dans le cycle de lavage. Démarrer toujours un cycle de lavage rapide sans vaisselle dans la machine et sans sélectionner la fonction “Turbo” (si cette fonction est installée), après avoir ajouté du sel. Le couvercle de l’adoucisseur n’est pas fermé correctement Contrôler le couvercle. Vérifier qu’il est bien fermé.94 Bruit Problème Causes possibles Que faire Coups dans la cuve de lavage Un bras d’aspersion heurte un objet dans le panier. Interrompre le cycle, remettre les objets en place qui font obstacle au bras d’aspersion. Heurts dans la cuve de lavage La vaisselle n’est pas installée correctement dans la cuve de lavage. Interrompre le programme et remettre la vaisselle en place. Chocs dans les tuyaux d’eau Cela peut être lié à l’installation sur place ou à la section des tuyaux. Cela ne porte pas préjudice au fonctionnement du lave-vaisselle ; en cas de doute contacter un plombier qualifié. Résultats de lavage insatisfaisants Problème Causes possibles Que faire La vaisselle n’est pas propre Les assiettes n’ont pas été chargées correctement. Voir les remarques à la section «Chargement des paniers du lave- vaisselle». Le programme n’est pas assez intensif. Sélectionner un programme plus intensif. Consulter la « Table des cycles de lavage ». Le détergent distribué est insuffisant. Utiliser plus de détergent ou changer de type de détergent. De la vaisselle bloque les bras d’aspersion Remettre en place la vaisselle de façon que les bras tournent librement. Le groupe filtre au fond de la cuve de lavage n’est pas propre ou n’est pas monté correctement. Ceci peut boucher les gicleurs des bras d’aspersion. Nettoyer et/ou monter correctement le groupe filtre. Nettoyer les gicleurs des bras d’aspersion. Voir la section « Nettoyage des bras d’aspersion ». Halos sur les verres Combinaison d’eau douce et d’un excès de détergent. Utiliser moins de détergent si l’eau est douce et sélectionner un cycle plus court pour des verres plus propres. Signes noirs ou gris sur les assiettes Les ustensiles aluminium ont frotté contre les assiettes. Utiliser un détergent légèrement abrasif pour éliminer les marques. Résidus de détergent dans le distributeur Les assiettes bloquent le distributeur à détergent. Recharger les assiettes correctement.95 La vaisselle n’est pas sèche Problème Causes possibles Que faire Résultats de séchage non satisfaisants Chargement non correct Charger le lave-vaisselle conformément aux instructions. Le dosage du liquide de rinçage est trop bas Augmenter la quantité de liquide de rinçage / remplir le distributeur de liquide de rinçage. La vaisselle est enlevée trop tôt Ne videz pas le lave-vaisselle juste après le lavage. Ouvrir légèrement la porte pour faire sortir la vapeur. Commencer à vider le lave-vaisselle seulement lorsque les assiettes sont devenues tièdes au doigt. Vider en premier le panier inférieur. De cette façon on évite les égouttements d’eau des assiettes du haut. Un programme erroné a été sélectionné Dans le programme rapide la température de lavage est inférieure. Cela perturbe les résultats du lavage. Choisir un cycle de lavage plus long. Utilisation de couverts dont le revêtement est de mauvaise qualité Le séchage est plus difficile avec ces couverts. Les couverts de ce type ne sont pas prévus pour lavage en lave-vaisselle.

• En cas de condition de trop-plein, éteindre l’alimentation en eau principale avant de contacter le service d’assistance.

• S’il y a de l’eau dans la cuve à cause d’un trop plein ou d’une fuite, retirer cette eau avant de redémarrer le lave-vaisselle.

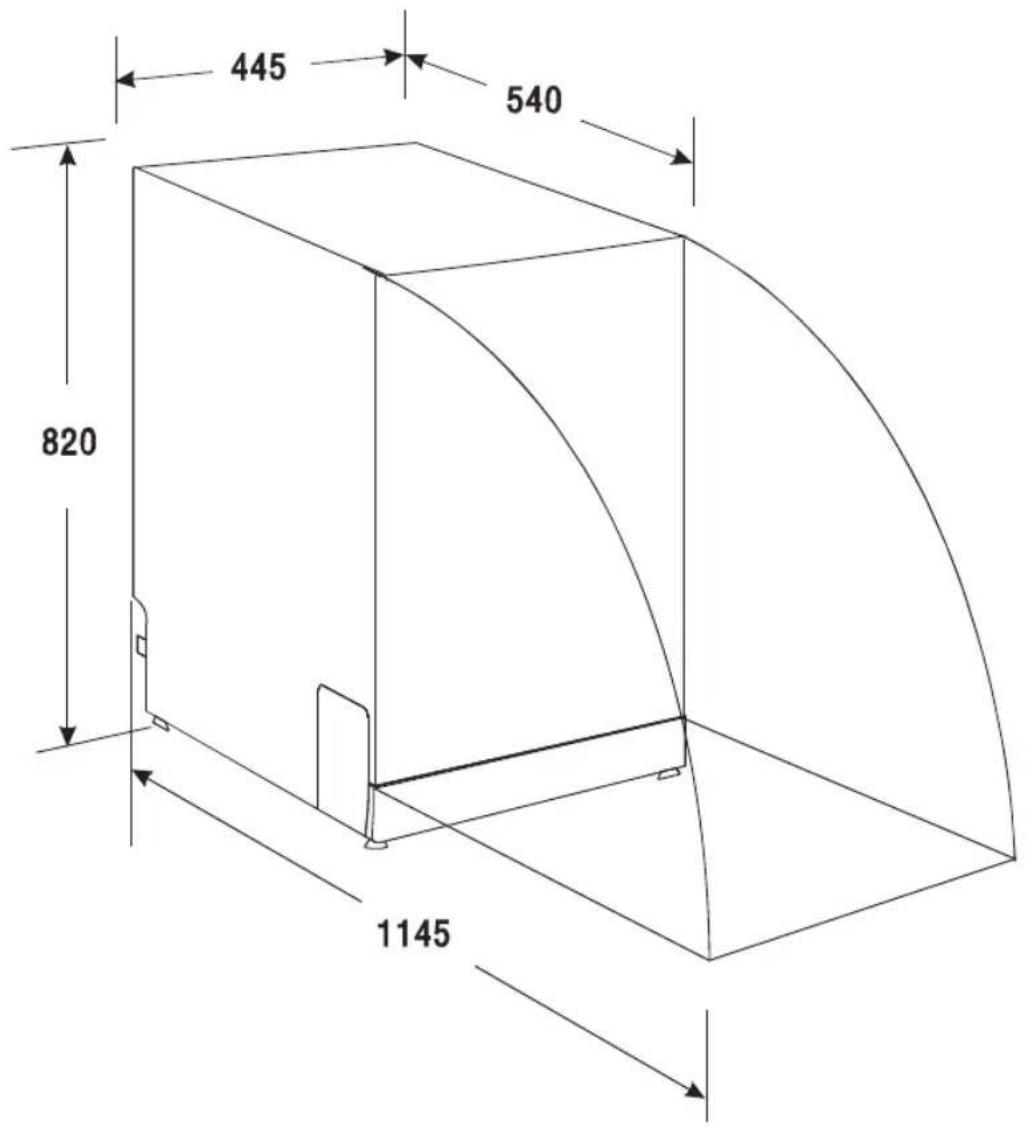

Hauteur 820 mm (réglable + 60 mm) Largeur 445 mm Profondeur 540 mm Charge de tension Consulter la plaquette des spécifications Pression d’eau 0,04-1,0 MPa Raccordement à l’eau chaude Max. 60°C Alimentation électrique Consulter la plaquette des spécifications Capacité de chargement 9 couverts97
