XWE 81683X - Machine à laver INDESIT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Capacité de lavage	8 kg
Vitesse d'essorage	1600 tr/min
Classe énergétique	A+++
Nombre de programmes de lavage	16 programmes
Dimensions (L x P x H)	59.5 x 54.5 x 85 cm
Poids	70 kg
Type de chargement	Frontal
Écran d'affichage	LED
Fonction départ différé	Oui
Protection contre les fuites	Oui
Consommation d'eau annuelle	9900 L
Consommation d'énergie annuelle	175 kWh

FOIRE AUX QUESTIONS - XWE 81683X INDESIT

Comment résoudre un problème de fuite d'eau avec ma machine à laver INDESIT XWE 81683X ?

Vérifiez les tuyaux d'arrivée et de vidange pour détecter des fuites. Assurez-vous que les connexions sont bien serrées et qu'il n'y a pas de dommages visibles.

Que faire si ma machine à laver ne démarre pas ?

Vérifiez si la machine est correctement branchée et si la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le programmateur est correctement réglé.

Pourquoi ma machine à laver INDESIT XWE 81683X ne vidange-t-elle pas l'eau ?

Vérifiez que le filtre de la pompe de vidange n'est pas obstrué et que le tuyau de vidange n'est pas plié ou obstrué.

Comment nettoyer le tambour de ma machine à laver ?

Vous pouvez effectuer un cycle à vide à haute température avec un produit de nettoyage pour machine à laver ou du vinaigre blanc pour éliminer les résidus.

Que faire si ma machine à laver fait des bruits étranges pendant le cycle ?

Vérifiez si des objets étrangers sont coincés dans le tambour ou la pompe. Assurez-vous également que la machine est de niveau et que les pieds sont bien ajustés.

Comment réinitialiser ma machine à laver INDESIT XWE 81683X ?

Débranchez la machine pendant environ 10 minutes, puis rebranchez-la. Cela devrait réinitialiser les paramètres.

Pourquoi l'affichage de ma machine à laver ne fonctionne-t-il pas ?

Vérifiez si la machine est sous tension et inspectez le cordon d'alimentation pour des dommages. Si le problème persiste, un service technique pourrait être nécessaire.

Comment utiliser le programme de lavage délicat sur ma machine à laver ?

Sélectionnez le programme délicat sur le panneau de commande, puis chargez les vêtements en respectant les symboles d'entretien sur les étiquettes.

Comment puis-je réduire le temps de lavage ?

Utilisez les options de cycle rapide disponibles sur le panneau de commande, si votre modèle en dispose.

Que faire si ma machine à laver ne centrifuge pas ?

Vérifiez si le tambour est déséquilibré avec une charge trop inégale. Répartissez les vêtements uniformément et relancez le cycle d'essorage.

Comment régler la température de lavage sur ma machine à laver ?

Utilisez le bouton de sélection de température sur le panneau de commande pour choisir la température souhaitée avant de démarrer le cycle.

MODE D'EMPLOI XWE 81683X INDESIT

Déballage et mise à niveau

Raccordements eau et électricité

Premier cycle de lavage

\section*{Caracteristiques techniques}

Entretien et soin, 18

Coupure de I'arrivee d'eau et du courant

Nettoyage du lave-linge

Nettoyage du tiroir à produits lessiviels

Entretien du hublot et du tambour

Nettoyage de la pompe

Contrôle du tuyau d'arrivée de l'eau

XWE 81683

Précautions et conseils, 19

Sécurité générale

Mise au rebut

Ouverture manuelle de la porte hublot

Description du lave-linge, 20-21

Bandeau de commandes

Écran

Comment faire un cycle de lavage, 22

Programmes et options, 23-24

Tableau des programmes

Options de lavage

Push & Wash

Produits lessiviels et linge, 25-26

Tiroir à produits lessiviels

Cycle blanchissage

Triage du linge

Programmes spéciaux

Système d'équilibrage de la charge

Anomalies et remèdes, 27

Assistance, 28

! Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu'il suive toujours le lave-linge pour que son nouveau propriétaire soit informé sur son mode de optionnement et puisse profiter des conseils correspondants.

! Lire attentivement les instructions: elles fournissent des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil.

Déballage et mise à niveau

Déballage

1. Déballer le lave-linge.
2. Contrcler que le lave-linge n'a pas eted endommagé pendant le transport. S'il est abime, ne pas le raccorder et contacter le vendeur.

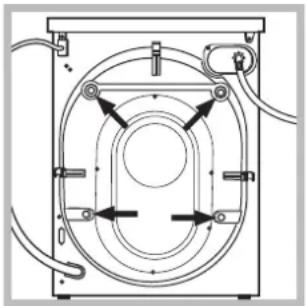

1. Enlever les 4 vis de protection servant au transport, le caoutchouc et la cale, places dans la partie arrriere (voir figure).

2. Boucher les troux à l'aide des bouchons plastique fournis.

3. Conserver toutes ces pieces: il faudra les remonter en cas de transport du lave-linge.
   ! Les pieces d'emballage ne sont pas des jouets pour enfants.

Mise à niveau

1. Installer le lave-linge sur un sol plat et rigide, sans l'appuyer contre des murs, des meubles ou autre.

1. Si le sol n'est pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niveler l'appareil; son angle d'inclinaison, mesure sur le plan de travail, ne doit pas dépasser 2^ .

Une bonne mise à niveau garantit la stabilité de l'appareil et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de optionnement. Si la machine est posée sur de la moquette ou un tapis, régler les pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.

Raccordements eau et électricité

Raccordement du tuyau d'arrivée de l'eau

1. Reliez le tuyau d'alimentation en le vissant à un robinet d'eau froide à embout fileté 3/4 gaz (voir figure).
   Faire couler l'eau jusqu'à ce qu'elle soit limpide et sans impuretés avant de raccorder.

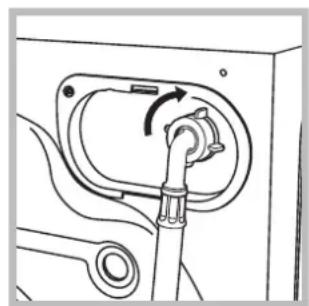

2. Raccorder le tuyau d'arrivée de l'eau au lave-linge en le vissant à la prise d'eau prévue, dans la partie arrêté en haut à droite (voir figure).

1. Attention à ce que le tuyau ne soit pas pié ou écrasé.

! La pression de l'eau doit être comprise entre les valeurs individues dans le tableau des Caracteristiques techniques (voir page ci-dessus).
! Si la longueur du tuyau d'alimentation ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien/agréé.
! N'utiliser que des tuyaux neufs.
Utiliser ceux qui sont fournis avec I'appareil.

Raccordement du tuyau de vidange

Raccorder le tuyau d'évacuation, sans le plier, à un conduit d'évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100 cm;

ou bien l'accrocher à un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec l'appareil au robinet (voir figure). L'extremité libre du tuyau d'évacuation ne doit pas être plongée dans l'eau.

! L'utilisation d'un tuyau de rallonge est absolument déconseillée mais si on ne peut faire autrement, il faut absolument qu'il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

Raccordement électrique

Avant de brancher la fiche dans la prise de courant, s'assurer que:

• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur;
• la prise est bien apte à supporter la puissance maximale de l'appareil indiquée dans le tableau des Caracteristiques techniques (voir ci-contre);
• la tension d'alimentation est bien comprise entre les valeurs figurant dans le tableau des Caracteristiques techniques (voir ci-dessus);
• la prise est bien compatible avec la fiche du lave-linge. Autrement, remplacer la prise ou la fiche.

! Le lave-linge ne doit pas etre installe dehors, meme a I'abri, car il est tres dangereux de le laisser exposé à la pluie et aux orages.

!Après installation du lave-linge, la prise de courant doit être facilement accessible.

! N'utiliser ni rallonges ni prises multiples.
!Le cable ne doit etre ni plie ni trop ecrase.
! Le cable d'alimentation ne doit être replacé que par des techniciens agreés.
Attention! Nous déclinons toute responsabilité en cas de non-respect des normes enumeratedes ci-dessus.

Premier cycle de lavage

Avant la première mise en service de l'appareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et selectionner le programme «AUTO NETTOYANT» (voir "Nettoyage du lave-linge").

Caracteristique techniques
Modèle	XWE 81683
Dimensions	largeur 59,5 cm hauteur 85 cm profondeur 60,5 cm
Capacité	de 1 à 8 kg
Raccorde-ments élec-triques	Voir la plaque signalétique appliquée sur la machine
Raccor-dements hydrauli-ques	pression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambour 62 litres
Vitesse d'essorage	jusqu'à 1600 tours minute
Programmes de contrôle selon les directives 1061/2010 et 1015/2010	programme 8; Coton standard 60°C. programme 9; Coton standard 40°C.
CE	Cet apparéil est conforme aux Directives Communau-taires suivantes: - 2004/108/CE (Compatible- pé electromagnétique) - 2012/19/EU - 2006/95/CE (Basse Tension

Coupure de l'arrivée d'eau et du courant

• Fermer le robinet de l'eau après chaque lavage. Cela réduit l'usure de l'installation hydraulique du lave-linge et évite tout danger de fuites.
• Débrancher la fiche de la prise de courant lors de tout nettoyage du lave-linge et pendant tous les travaux d'entretien.

Nettoyage du lave-linge

• Pour nettoyer l'extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d'eau tiède et de savon. N'utiliser ni solvants ni abrasifs.
• Ce lave-linge est équipé d'un programme «AUTO NETTOYANT» des parties internes qui doit être effectué tambour complètement vide.

La lessive (dans une quantité égale à 10% de celle conseillée pour du linge peu sale) ou les additifs spéciaux pour le nettoyage du lavelinge, pourront être utilisés comme adjuvants dans le programme de lavage. Il est conseilé d'effectuer le programme de nettoyage tous les 40 cycles de lavage.

Pour activer le programme, appuyer simultanément sur les touches A et B pendant 5 secondes (voir figure). Le programme demarrera automatiquement et durera environ 70 minutes. Pour stopper le cycle, appuyer sur la touche START/PAUSE.

Nettoyage du tiroir à produits lessiviels

Pour sortir le tiroir, appuyer sur le levier (1) et tirer vers soi (2) (voir figure).

Le laver à l'eau courante;effectuer cette opération assez souvent.

Entretien du hublot et du tambour

• Il faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaise odeurs.

Nettoyage de la pompe

Le lave-linge est équipé d'une pompe autonettoyante qui n'exige aucune opération d'entretien. Il peut toute fois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

! S'assurer que le cycle de lavage est bien terminé et débrancher la fiche.

Pour acceder à cette préchambre :

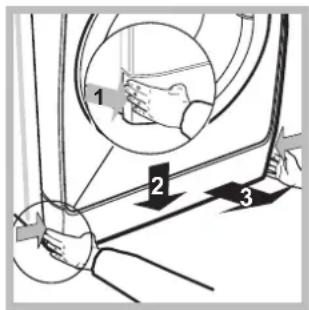

1. retirer le panneau situé à l'avant du lave-linge en appuyant vers le centre. Appuyer ensuite vers le bas de chaque côté et l'extraire (voir figures).

1. dévisser le couvercle en le tournant dans le sens inverse des aiguilles d'une montre (voir figure) : il est normal qu'un peu d'eau s'écoule;

2. nettoyer soigneusement l'intérieur;

3. revisisser le couvercle;
4. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l'appareil.

Contrôle du tuyau d'arrivée de l'eau

Contrôler le tuyau d'alimentation au moins une fois par an. Proceder à son remplacement en cas de craquèlements et de fissures : car les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

! N'utiliser que des tuyaux neufs.

! Ce lave-linge a eté concu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les dire attentivement.

Sécurité générale

• Cet apparéil est concu pour un usage domestique.
• Cet apparéil peut être utilisé par les enfants à partir de 8 ans et par les personnes dont les capacities physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances suffisantes, à condition qu'ils soient encadrés ou aient été formés de façon appropriée pour l'utilisation de l' apparéil de façon sure et en complenant les dangers qui y sont liés. Les enfants ne doivent pas jourer avec l' apparéil. L'entretien et le nettoyage ne doivent pas été effectuels par les enfants sans surveillance.
• Ne jamais toucher l'appareil si I'on est pieds nus et si les mains sont mouillées ou humides.
• Ne jamais tirer sur le cable pour débrancher la fiche de la prise de courant.
• Ne pas ouvoir le tiroir à produits lessiviels si la machine est branche.
• Ne pas toucher à l'eau de vidange, elle peut atteindre des températures très élevées.
• Ne pas forcer pour ouvrir le hublot: le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s'endommager.
• En cas de panne, éviter à tout prix d'accéder aux mécanismes internes pour tenter une réparation.
• Veiller à ce que les enfants ne s'approchant pas de l'appareil pendant son optionnement.
• Pendant le lavage, le hublot a tendance à se rechauffer.
• Deux ou trois personnes sont nécessaires pour déplacer l'appareil avec toutes les précautions nécessaires. Ne jamais le déplacer tout seul car il est très lourd.
• Avant d'introduire le linge, s'assurer que le tambour est bien vide.

Mise au rebut

• Mise au rebut du matériel d'emballage: se conformer aux réglementations locales de manière à ce que les emballages puissant être recyclés.
• La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques, exige que les apparèls menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les apparèls usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matérieliaux qui les composent et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.

Ouverture manuelle du hublot

A défaut de pouvoir ouvrir la portehublot à cause d'une panne de courant pour étendre le linge,procéder comme suit:

1. débrancher la fiche de la prise de courant.

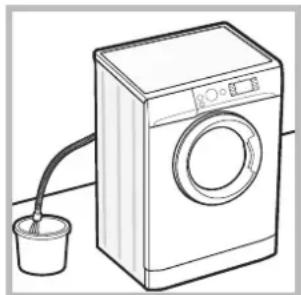

2. s'assurer que le niveau de l'eau à l'intérieur de l'appareil se trouve bien au-dessous de l'ouverture du hublot, si ce n'est pas le cas vider l'eau en excès à travers le tuyau de vidange dans un seuin comme illustré voir figure.

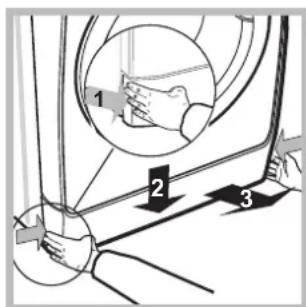

1. démonter le panneau situé à l'avant du lave-linge (voir figure).

1. se servir de la languette indiquée, tirer vers soi jusqu'à ce que le tirant en plastique se dégage de son cran d'arrêt; tirer ensuite vers le bas et ouvrir l'hublot en même temps.
2. remonter le panneau en veillant à bien enfilier les crochets dans les fentes prévues avant de le pousser contre l'appareil.

Description du lave-linge

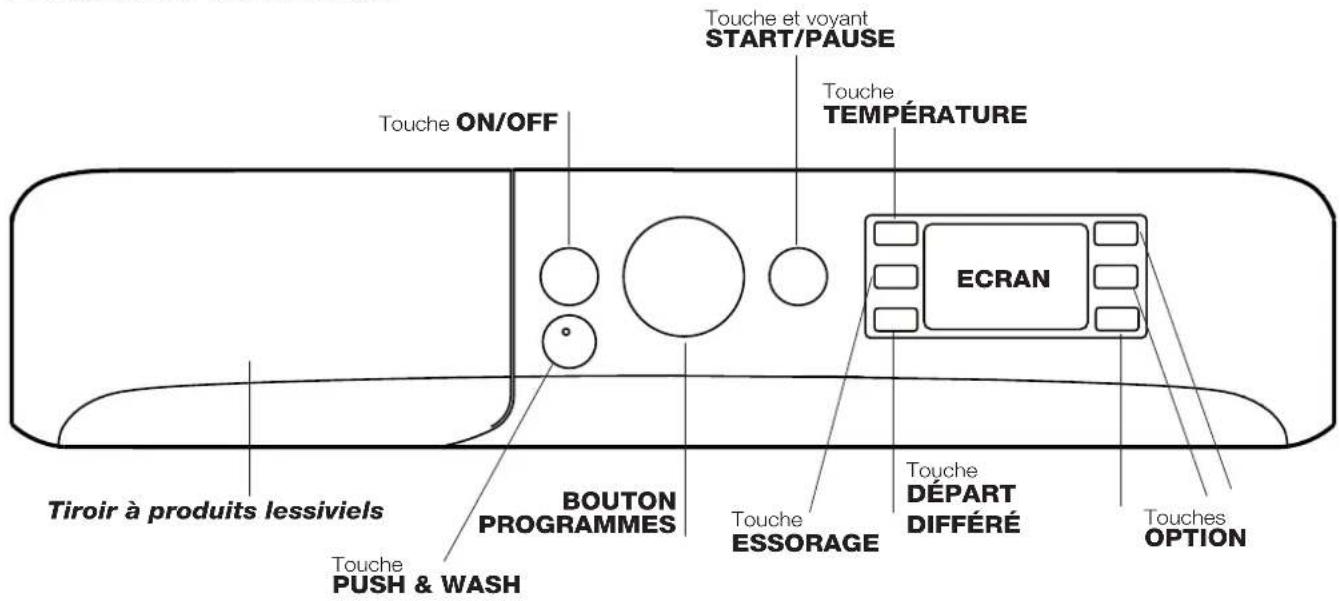

Bandeau de commandes

Tiroir à produits lessiviels : pour charger les produits lessiviels et les additives (voir "Produits lessiviels et linge").

Touche ON/OFF appuyer brièvement sur la touche pour allumer ou éteindre l'appareil. Le voyant vert START/ PAUSE clignotant lentement indique que la machine est allumée. Pour éteindre le lave-linge en cours de lavage, appuyer sur la touche pendant au moins 3 secondes de suite; une pression brève ou accidentelle n'entraine pas l'arrêt de l'appareil.

L'arrêt de l'appareil pendant un lavage annule le lavage en cours.

Touche PUSH & WASH: (voir "Programmes et options").

BOUTON PROGRAMMES: pour sélectionner le programme désiré (voir "Tableau des programmes").

Touches OPTION: pour sélectionner les options disponibles. Levoyant correspondant à l'option selectionnée restera allumé.

Touche TEMPERATURE fappuyer sur cette touche pour diminuer la temperature ou pour l'exclure complètement. La valeur correspondante s'affiche à l'écran.

Touches ESSORAGE appuyer sur cette touche pour diminuer la vitesse de l'essorage ou pour l'exclure complètement. La valeur correspondante s'affiche à l'écran.

Touche DEPART DIFFÉRÉ +appuyer pour selectionner un départ différé pour le programme choisi. Le retard est affché à l'écran.

Touché et voyant START/PAUSE du quand levoyant vert clignote lentement, appuyer sur la touche pour démarrer un lavage. Une fois le cycle lancé, le voyageant passée à l'allumage fixe. Pour activer une pause de lavage, appuyer à nouveau sur la touche; le voyageant devient couleur amber et se met à clignoter. Si le symbole n'est pas allumé, il est possible d'ouvrir le hublot. Pour faire redémarrer le lavage exactement à l'endetroit de l'arrêt, appuyer une nouvelle fois sur la touche.

Stand-by

Ce lave-linge, conformément aux nouvelles normes en vigueur dans le domaine de I'économie d'énergie, est équipée d'un système d'extinction automatique (veille) activé après environ 30 minutes d'inutilisation. Appuyez brievement sur la touche ON-OFF et attendre que la machine soit reactivée.

Consommation en off-mode:0,5W

Consommation en Left-on : 0,5 W

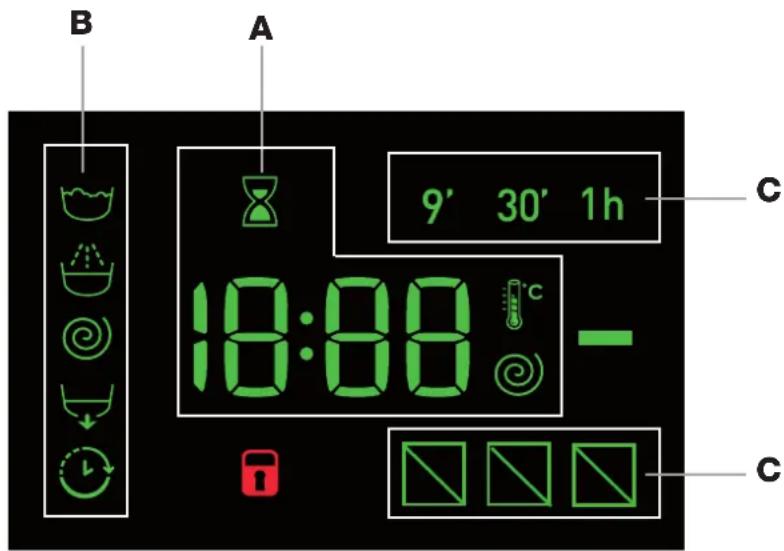

Ecran

FR

L'écran est utile pour programmer la machine et fournit de multiples renseignements.

La section A affiche la durée des différents programmes disponibles et, une fois le cycle lancé, le temps restant jusqu'à la fin du programme; si un DÉPART DIFFÉRÉ a été sélectionné, le temps restant avant le démarriage du programme sélectionné est affchéé.

De plus, en appuyant sur la touche correspondante, il y a affichage des valeurs maximales de la vitesse d'essorage et de la température que la machine peut effectuer en fonction du programme sélectionné ou des dernières valeurs sélectionnées si ces dernières sont compatibles avec le programme sélectionné.

Le sablier clignote pendant que l'appareil elaboré les données selon le programme selectionné. 10 minutes maximum après la mise en marche, l'icone s'allume en fixe et le temps résiduel définitif s'affiche. L'icone sablier s'éteint au bout d'une minute environ après affichage du temps résiduel définitif.

La section B affiche les "phases de lavage" prévues pour le cycle sélectionné et, une fois le programme lancé, la "phase de lavage" en cours :

Lavage

Rincage

Essorage

Vidange

Le symbole "DEPART DIFFÉRE" s'éclaire pour signaler que l'écran est en train d'afficher le "Départ différé" sélectionné.

Dans la section C on trouve les trois niveaux correspondant aux options de lavage.

Voyant HUBLOT VERROUILLE

Le symbole allumé indique que le hublot est verrouillé. Pour éviter d'abîmer l'appareil, attendre que le symbole s'éteigne avant d'ouvrir le hublot.

Pour ouvr la porte tandis qu'un cycle est en cours, appuyer sur la touche START/PAUSE; si le symbole HUBLOT VERROUILLE est eteint, on peut ouvr le hublot.

Comment faire un cycle de lavage

Programmation rapide

3. FERMER LE HUBLOT.

1. CHARGER LE LINGE. Ouvrir la porte hublot. Charger le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes de la page suivante.
2. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe "Produits lessiviels et linge".
3. Appuyer sur la touche « PUSH & WASH » pour lancer le programme de lavage.

Programmation traditionnelle

1. METTRE L'APPAREIL SOUS TENSION. Appuyer sur la touche de voyant vert START/PAUSE se met a clignoter lentement.
2. CHARGER LE LINGE. Ouvrir la porte hublot. Charger le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes de la page suivante.
3. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe "Produits lessiviels et linge".

4. FERMER LE HUBLOT.

6. PERSONNALISER LE CYCLE DE LAVAGE.

1. CHOISIR LE PROGRAMME. Sélectionner à l'aide du bouton PROGRAMMES le programme voulu; une température et une vitesse d'essorage pouvant être modifiées sont associées à ce dernier. La durée du cycle s'affiche sur l'écran.

Appuyer sur les touches correspondantes :

Modier la température et/ou l'essorage.

L'appareil affiche automatiquement la température et l'essorage maximum prévus pour le programme sélectionné ou ceux qui ont été sélectionnés en dernier s'ilts sont compatibles avec le programme choisi. Par pression sur la touche ne peut diminuer progressivement la température de lavage jusqu'à un lavage à froid "OFF". Par pression sur la touche ne peut diminuer progressivement la vitesse d'essorage jusqu'à sa suppression totale "OFF". Une autre pression sur les touches ramènera les valeurs aux maximales prévues.

! Exception: lors de la sélection du programme 8 la température peut être augmentée jusqu'à 90^

Sélectionner un département différé.

Pour programmer le départ différé d'un programme sélectionné, appuyer sur la touche correspondante jusqu'à ce que le retard désiré soit atteint. Quand cette option est activée, le symbole s'éclaire sur l'écran. Pour supprimer le départ différé, appuyer sur la touche jusqu'à ce que l'écran affiche "OFF".

Modifier les caractéristiques du cycle.

• Appuyer sur la touche pour activer l'option ; levoyant correspondant à la touche s'allume.
• Appuyer une nouvelle fois sur la touche pour désactiver l'option; le voyant s'éteint.

! Si l'option selectionnée est incompatible avec le programme selectionné, levoyant se met à clignoter et l'option n'est pas activée.
! Si la fonction selectionnée est incompatible avec une autre precedemment selectionnée, levoyant correspondant se met a clignoter, un signal sonore (3 bips) retentit et seule la deuxieme fonction est activée, le voyant de l'option activée s'allume.
! Les options permettent de modifier le chargement conseilé et/ou la durée du cycle de lavage.

1. DEMARRER LE PROGRAMME. Appuyer sur la touche START/PAUSE. Le voyant correspondant s'allume en vert fixe et le hublot est verrouillé (symbole HUBLOT VERROUILLE illumé). Pour modifier un programme lorsqu'un cycle est en cours,mettre le lave-linge en pause en appuyant sur la touche START/ PAUSE (le voyageANT START/PAUSE devient couleur amber et clignote lentement) ; selectionner le cycle désiré et appuyer de nouveau sur la touche START/PAUSE. Pour ouvrir la portetandis qu'un cycle est en cours, appuyer sur la touche START/PAUSE; si le symbole HUBLOT VERROUILLE est étéint, on peut ouvrir le hublot. Pour faire redémarrer le programme exactement à l'endetroit de l'arrêt, appuyer une nouvelle fois sur la touche START/PAUSE.

2. FIN DU PROGRAMME. Elle est signalée par l'inscription "END" qui s'affiche à l'écran ; quand le symbole HUBLOT VERROUILLE éteint, on peut ouvrir le hublot. Ouvrir le hublot, vider le lave-linge et éteindre l'appareil.

! Une pression prolongée sur la touche (permet d'annuler un cycle déjà lancer. Le cycle est interrompu et l'appareil s'eteint.

Tableau des programmes

Programmes	Description du Programme	Temp. max. (°C)	Vitesse maxi(tours minute)	Produit lessivel etadditives				Charge maxi (Kg)	Humidité résiduelle (%)	Consummation d'énergie (kWh)	Eau totalé (lt)	Durée cycle
				Préavage	Lavage	Adouciss	Blanchi-ment
Spéciaux
1	Sportswear	30° 600	-		●	●	-4	---	60'
2	Foncé	30° 800	-		●	●	-5	---	80'
3	Anti-odeur (Coton)	60°	1000	-	●	●	-3,5	---	20'
3	Anti-odeur (Synthétiques)	40°	1000	-	●	●	-3,5	---	105'
4	Délicats	30°	0	-	●	●	-1	---	80'
5	Laine: pour laine, cachemire, etc.	40°	800	-	●	●	-2	---	85'
6	Duvet: pour linge et vêtements en duvet d'oie.	30°	1000	-	●	●	-3,5	---	100'
Standard
7	Coton 90°+P: blancs extrémement sales.	90°	1600	●	●	●	-	8	44	2,80	105	210'
8	Coton Standard 60° (1): blancs et couleurs résistantes très sales.	60°(Max. 90°)	1600	-	●	●	-8	44	1,04 55	225
9	Coton Standard 40° (2): blancs et couleurs résistantes peu sales.	40°	1600	-	●	●	-8	44	0,87 81	190'
10	Synthétiques: couleurs résistantes très sales.	60°	800	-	●	●	-4,5 46	0,8	6 47	115'
10	Synthétiques (3): couleurs résistantes peu sales.	40° 800	-		●	●	-4,5 46	0,60 51	105'
11	Couleurs	40°	1600	-	●	●	-	8	44	0,89	80	105'
Eco & Rapide
12	Coton Standard 20°: blancs et couleurs résistantes peu sales.	20°	1600	-	●	●	-8	---	185'
13	Eco Synthétiques 20°	20° 800	-		●	●	-4,5	---	20'
14	Rapide	-	800	-	●	●	-1,5	---	9'
14	Rapide	30°	800	-	●	●	-	3,5	80	0,18	43	30'
14	Rapide	60°	1000	-	●	●	-8	---	60'
Fonctions
2	Rinçage/Blanchiment	-	1600	--		●	●	8	--	55'
3	Essorage + Vidange	-	1600	-	-	-	-	8	-	-	-	25'

La durée du cycle indiquée sur l'écran ou dans la notice représentée une estimation calculée dans des conditions standard. Le temps effectif peut varier en fonction de nombreux facteurs tels que : temperature et pression de l'eau en entree, temperature ambantes, quantite de lessive, quantite et type de charge, optione supplémentaires selectionnées.
1) Programme de contrôle selon la directive 1061/2010: selectionner le programme 8 et une temperature de 60^ .
Cle 16 305 t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t d
2) Programme de contrôle selon la directive 1061/2010: selectionner le programme 9 et une temperature de 40^ .
Cle 40 C.

Pour tous les instituts qui effectuent ces tests :
2) Programme coton long: selectionner le programme 9 et une tempereature de 40^
3) Programme synthétique long: selectionner le programme 10 et une tempéature de 40^ .

Options de lavage

Rapide

Une première pression éclaire l'icône 9', une deuxième l'icône 30' et une troisième l'icône 1h. Une quatrième pression éclaire à nouveau l'icône 9'.

! Cette fonction n'est pas activable avec les programmes

Fin du cycle rapide

Pendant un programme de lavage, dans des conditions déterminées, la pression de cette touche permet de compléter, en cas de besoin, le programme de lavage en à peine 20 minutes, en procédant à un bref rincege et à un essorage de 800 tours maximum ou inférieur s'il est réduit manuellement lors de la phase de personnalisation du programme. Dans ce cas la qualité du lavage et du rincege sera réduite. Suite à la pression de cette touche, le voyant correspondant ainsi que le voyant indiquant la phase de rincege s'allument. Au cas où la température selectionnée est égale ou supérieure à 40^ et que la touche est enforcée pendant la phase initiale du programme, la durée de l'option «Fin du cycle rapide» est plus longue pour permettre au produit lessiviel de bien se

dissoudre afin de ne pas endommager les textiles. Dans ce cas, seul levoyant de la phase de rinceage clignote tandis que levoyant du lavage reste fixe tant que les conditions d'activation nécessaires ne sont pas satisfaites. Au cas ou la durée résiduelle du programme de lavage est inférieure à 20 minutes, l'option est désactivée.

!Cette fonction n'est pas activable avec les programmes 2-4-5-6-14

Anti taches

Cette fonction permet de selectionner le type de sale de maniere à adapter le cycle de façon optimale pour enlever les taches. Les types de salissure sont:

• pourriture, taches d'aliments et de boissons, par exemple.
  -Travail, taches de graisse et d'encre, par exemple.
• Klein air, taches de boue et d'herbe, par exemple.
  ! La durée du cycle de lavage varie selon le type de salissure sélectionné.
  ! Cette fonction n'est pas activable avec les programmes 1-2-3-4-5-6-7-11-12-13-14.

Push & Wash

Cette fonction permet de lancer un cycle de lavage même si la machine est eteinte sans qu'il faille prealablement appuyer sur la touche ON/OFF ou, apres allumage de la machine, sans avoir besoin d'activer aucune autre touche et/ou bouton (autrement le programme Push & Wash sera desactive). Pour lancer le cycle Push & Wash appuyer 2 secondes de suite sur la touche. L'allumage du voyant signale que le cycle est lancé. Ce cycle de lavage est idéal pour le coton et les synthetiques grace a une tempereature de lavage de 30^ et a une vitesse maximale d'essorage de 1200 tours/minute. Charge maximale 4 kg. (Durée cycle 50').

Comment fonctionne-t-il?

1. Charger le linge (linge en coton et/ou synthétiques) et fermer le hublot.
2. Verser le produit lessiviel et les additifs.
3. Lancer le programme en appuyant pendant 2 secondes de suite sur la touche Push & Wash. Levoyant correspondant s'allume en vert et le hublot est verrouillé (symbole Hublot verrouillé allumé).

N.B.: Le démarrage du lavage à l'aide de la touche Push & Wash active un cycle automatique conseillé pour le coton et pour les synthétiques qui ne peut pas être personnalisé. Ce programme ne permet pas de sélectionner d'autres options. Pour ouvrir la porte tandis que le cycle automatique est en cours, appuyer sur la touche START/PAUSE; si le symbole Hublot verrouillé est étéint, on peut ouvrir le hublot. Pour faire redémarrer le programme exactement à l'endroit de l'arrêt, appuyer une nouvelle fois sur la touche START/PAUSE.

1. A la fin du programme, le voyant END s'allume.

Tiroir à produits lessiviels

Un bon résultat de lavage dépend aussi d'un bon dosage de produit lessiviel : un excess de dessive ne lave pas moins, il incruste l'intérieur du lave-linge et pollue l'environnement.

! Ne pas utiliser de lessives pour lavage à la main, elles moussent trop.
!Utiliser des lessives en poudre pour du linge en coton blanc et en cas de prélavage et de lavages a une température supérieure à 60^
! Respecter les indications figurant sur le paquet de lessive.

Sortir le tiroir a produits lessiviels et verser la lessive ou l'additif comme suit.

Bac 1: Lessive prélavage (en poudre)

Avant d'introduire la lessive, s'assurer que le bac supplémentaire 4 n'est pas present.

Bac 2 : Lessive lavage (en poudre ou liquide)

En cas d'utilisation de lessive liquide, nous conseillons d'introduire le séparateur A fourni avec le lave-linge pour moins déterminer la dose correcte.

En cas d'utilisation de lessive en poudre, placer le séparateur dans le bac B.

Bac 3:Additifs (assouplissant,etc.)

L'assouplissant ne doit pas dépasser le niveau «max» indiquésur le pivot central.

bac supplémentaire 4 : Javel

Cycle blanchissage

Monter le bac supplémentaire 4 fourni avec l'appareil à l'intérieur du compartment 1. Au moment de verser l'eau de Javel, attention à ne pas dépasser le niveau « max » indiqué sur le pivot central.

Pour effectuer un blanchissage, verser l'eau de Javel dans le bac supplémentaire 4 et selectionner le programme

N'utiliser de I'eau de Javel que pour les tissus blancs résistants et des detachants delicats pour les couleurs, les synthétiques et la laine.

Triage du linge

• Trier correctement le linge d'après :
• le type de textile / le symbole sur l'étiquette.
• les couleurs: séparer le linge coloré du blanc.
  Vider les poches et controller les boutons.
• Ne pas dépasser les valeurs indiquées correspondant au poids de linge sec : voir "Tableau des programmes".

Combien pèse le linge ?

1 drap 400-500 g
1 taie d'oreiller 150-200 g
1 nappe 400-500 g
1 peignoir 900-1200 g
1 serviette éponge 150-250 g

Programmes spéciaux

Sportswear (programme 1) est spécialement concu pour laver des textiles propres aux vêtements de sport (survêtements, shorts, etc.) peu sales; pour obtenir d'excellents résultats nous recommendons de ne pas dépasser la charge maximale indiquée dans le "Tableau des programmes". Nous recommendons d'utiliser de la lessive liquide, avec une dose appropriée pour une demi-charge.
Foncé: utiliser le programme 2 pour le lavage des textiles de couleur fonçée. Ce programme est conçu pour préserver les couleurs fonçées au fil des lavages. Pour obtenir de更好地 résultats, nous conseillons d'utiliser de la lessive liquide spéciale textiles fonçés.
Anti-odeur: utiliser le programme 3 pour laver le linge et le débarrasser des mauvaises odeurs (par ex. tabac, transpiration, friture). Ce programme est concu pour éliminer les mauvaises odeurs tout en réservant les fibres des tissus. Il est conseilé de laver à 40^ les textiles synthétiques ou les charges mixtes et à 60^ les tissus de coton résistant.
Délicats: utiliser le programme 4 pour le lavage de textiles très délicats. Il est recommendé demettre les vêtements à l'envers avant de les charger dans le lave-linge. Pour obtenir de更好地rs résultats, nous conseillons d'utiliser de la lessive liquide spéciale textiles délicats.
Laine: le programme de lavage « Laine » de ce lave-linge a ete teste et approuve par la societe Woolmark Company pour le lavage d'articles contenant de la laine classes comme « lavables à la main», à condition que le lavage soit effectue conformement aux instructions indiquées sur I'etiquette du vetelement et aux indications fournies par le

fabricant de ce lave-linge. (M1127)

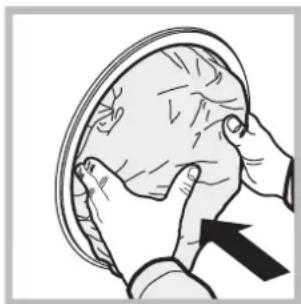

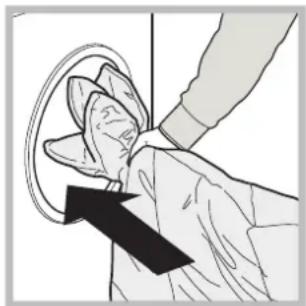

Duvet: pour laver des articles avec garnissage en duvet d'oise comme par exemple des couettes deux places ou une place (poids maximal à ne pas dépasser 3,5 kg), oreillers, anoraks, utiliser le programme spécial 6. Pour introduire les duvets dans le tambour, nous recommendons de replier les bords en dedans (voir figures) et de ne pas accuper plus de 3 / 4 du volume du tambour. Pour un lavage optimal, nous recommendons d'utiliser une lessive liquide à doser dans le tiroir à produits lessiviels.

Couleurs: utiliser le programme 11 pour le lavage de textiles de couleur claire. Ce programme est concu pour préserver l'éclat des couleurs au fil des lavages.

Coton Standard 20^ (programme 12) idéal pour des charges de linge sale en coton. Les bonnes performances, même à froid, comparables à celles d'un lavage à 40^ , sont assurées grâce à une action mécanique qui brasse en variant la vitesse et avec des pics répétés et rapprochés.

Eco Synthétiques 20^ (programme 13) idéal pour des charges mixtes (coton et synthétiques) moyenement sales. Les bonnes performances de lavage, même à froid, sont assurées grâce à une action mécanique qui brasse en variant la vitesse à des intervalles moyens et déterminés.

Rapide (programme 14) permet de gérer la durée de traitement du linge de 9^ à 1h. La pression de la touche «Rapide» correspondante permet de modifier la durée du cycle qui peut être de 9^ (refresh), 30^ (lavage), 1h (lavage). Le cycle 9^ permet de rafraîchir le linge en n'utilisant que l'assouplissant. Il est recommendé de ne pas introduire de produit lessiviel à l'intérieur de la machine. Le cycle 30^ est concu pour laver le linge peu sale à 30^ (laine et soie exclues) avec une charge maximale de 3kg en peu de temps : il ne dure que 30^ permettant ainsi de faire des économies de temps et d'énergie. Le cycle “1h” est concu pour laver à 60^ en une heures du linge en coton résistant moyennement sale avec une bonne performance de lavage. Pour les synthétiques ou les textiles mélangés, nous conseillons d'abaisser la température à 40^ .

Système d'équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lave-linge fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n'est toujours pas correctement équilibrée, l'appareil procédé à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lave-linge préfére procédé à la répartition du linge只想 qu'à son essorage. Pour une(Meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.

Il peut arriver que le lave-linge ne fonctionne pas bien. Avant d'appler le Service de depannage (voir "Assistance"), contrôler s'il ne s'agit pas par hasard d'un problème facile à résoudre à l'aide de la liste suivante.

Anomalies :

Le lave-linge ne s'allume pas.

Le cycle de lavage ne démarre pas.

Il n'y a pas d'arrivée d'eau (l'écran affiche "H20").

Le lave-linge prend I'eau et vidange continuellement.

Le lave-linge ne vidange pas et n'essore pas.

Le lave-linge vibre beaucouppendant I'essorage.

Le lave-linge a des fuites.

Les voyants des "Options" et de START/PAUSE clignotent rapidement. L'écran affiche un code d'anomalie (par ex.: F-01, F-..).

Il y a un excess de mousse.

Push & Wash ne s'active pas.

Le programme dure beaucoup moins que prévu.

Causes / Solutions possibles :

• La fiche n fest pas branchée dans la prise de courant ou mal branchée.
• Il y a une coupure de courant.
  Le hublot n'est pas bien fermé.
  La touche ON/OFF n'a pas ete enfoncée.
  La touche START/PAUSE n'a pas ete enfoncée.
  Le robinet de I'eau n'est pas ouvert.

• Un départ différé a été seLECTIONné.

• Le tuyau d'arrivée de l'eau n'est pas raccordé au robinet.

• Let tuyau est plie.
• Le robinet de l'eau n'est pas ouvert.
• Il y a une coupure d'eau.

• La pression n'est pas suffisante.
  La touche START/PAUSE n'a pas ete enfoncée.

• Le tuyau de vidange n'est pas installé à une distance du sol comprise entre 65 et 100 cm (voir "Installation").
  L'extrémité du tuyau de vidange est plongée dans l'eau (voir "Installation").
  L'évacuation murale n'a pas d'event.

Si après ces vérifications, le problème persiste, fermer le robinet de l'eau, éteindre la machine et appeler le service Assistance. Si l'appointement est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonage qui font que le lave-linge prend et évacue l'eau continulement. Pour supprimer cet inconvenient, on trouve dans le commerce des soupapes spéciales anti-siphonage.

• Le programme ne prévoit pas de vidange : pour certains programmes, il faut intervenir pour la faire demarrer.
• Le tuyau de vidange est plie (voir "Installation").

• La conduite d'évacuation est bouchée.

• Le tambour n'a pas ete debloqué comme il faut lors de l'installation du lave-linge (voir "Installation").

• Le lave-linge n'est pas posé à plat (voir "Installation").

• Le lave-linge est coincide entre des meubles et le mur (voir "Installation").

• Le tuyau d'arrivée de l'eau n'est pas bien visse (voir "Installation").
  Le tiroir a produits lessiviels est bouché (pour le nettoyer voir "Entretien et soin").

• Le tuyau de vidange n'est pas bien fixé (voir "Installation").

• Eteindre l'appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer.

Si I'anomalie persiste, appeler le service d'assistance.

• Le produit de lavage utilisé n'est pas une lessive spéciale machine (il faut qu'il y ait l'inscription "pour lave-linge", "main et machine", ou autresemblable).
• La quantité utilisée est excessive.
• Àpres l'allumage de la machine, une commande autre que Push & Wash a été actionnée. Eteindre la machine et appuyer sur la touche Push & Wash.
  L'option "Fin du cycle rapide" a été activée.

Avant d'appeler le service d'Assistance technique :

• Vérifier s'il est possible de résoudre l'anomalie par ses propres moyens (voir "Anomalies et Remèdes");
• Remetre le programme en marche pour contrôler si l'inconvénient a disparu ;
• Si ce n'est pas le cas, contacter un Centre de dépannage.

! Ne jamais s'adresser à des techniciens non agreés.

Communquier :

• le type de panne;
• le modele de l'appareil (Mod.);
• le numero de série (S/N).

Ces informations se trouvent sur la plaque signaletique apposoed a l'arriere du lave-linge et a I'avant quand on ouvre la port hublot.

Nederlandsls

Inhoud

Installatie, 30-31

Exnpaticai nouc afoos.

To aToppuavtio6evivai eioKO yia TAAuTnpio (TpeTeVA uTAPxE iEv0EiN "yia TAAuVTnpio",yia TAAUoiO oTo xepi kai oTo TAAUVnpo, n Tapoioia).
Hdoooloyia utnpEe utepBoaiKn.

to Push & Wash.
