PAC118 Touch - Caméra de surveillance Profile - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance avec moniteur
Marque	Profile
Modèle	PAC118 Touch
Dimensions du moniteur	190 x 125 x 26 mm (L x l x H)
Dimensions de la caméra	142 x 98 x 38 mm (L x l x H)
Type de caméra	CMOS
Taille de l'écran	4 pouces (diagonale)
Système vidéo	PAL / NTSC
Nombre de pixels	320 x 3 (RGB) x 240
Température d'utilisation (caméra)	-20°C à +50°C
Alimentation	Adaptateur 230 VAC / 15 VDC
Consommation de la serrure (max)	300 mA avec fonction mémoire
Longueur de câble recommandée	5 m (fourni) ou jusqu'à 25 m avec section 0,6-0,8 mm²
Hauteur d'installation du moniteur	Environ 165 cm
Distance maximale à la prise	1,50 m
Fonctions principales	Visite, conversation, ouverture de porte, contrôle visuel, réglage luminosité/contraste/volume, choix mélodie
Entretien et nettoyage	Savon et chiffon humide uniquement, pas de détergents
Sécurité	Ne pas exposer à l'eau (sauf éclaboussures), ne pas placer près de champs magnétiques
Garantie	2 ans à compter de la date d'achat
Informations générales	Conforme aux directives européennes. Recyclage : ne pas jeter avec les ordures ménagères. www.profile.eu

FOIRE AUX QUESTIONS - PAC118 Touch Profile

Comment installer le moniteur ?

Placez le moniteur à environ 165 cm de hauteur, à moins de 1,50 m d'une prise de courant. Le câble de liaison doit sortir du mur à l'arrière du moniteur. Prévoyez une gaine de 20-25 mm de diamètre pour le câble.

Comment brancher la caméra extérieure ?

Fixez la caméra à une hauteur de 165 à 175 cm, à l'abri du soleil direct. Raccordez les câbles en respectant les couleurs. La serrure (max 300 mA) se branche sur la caméra. Utilisez le câble fourni de 5 m ou un câble de section 0,6-0,8 mm² jusqu'à 25 m.

Comment utiliser la fonction conversation ?

Lorsque le visiteur sonne, l'image apparaît automatiquement. Appuyez sur le bouton de conversation pour parler. Pour ouvrir la porte, appuyez sur le bouton prévu. Appuyez à nouveau sur le bouton de conversation pour terminer.

Comment régler le volume de la sonnerie ?

Utilisez le bouton coulissant de volume pour ajuster le volume de la voix. Pour le volume de la sonnerie, appuyez sur la touche mélodie pendant 3 secondes, puis changez de mélodie par touches courtes. Confirmez avec le bouton de conversation.

Puis-je prolonger le câble d'alimentation ?

Non, ne coupez ni ne prolongez jamais le câble d'alimentation de l'adaptateur, cela annulerait la garantie. Utilisez un adaptateur stabilisé (PAC121) si nécessaire.

Comment nettoyer l'appareil ?

N'utilisez jamais de détergents. Nettoyez uniquement avec un chiffon humide et du savon doux. Ne versez pas d'eau sur la caméra ou le moniteur.

Que faire si l'image est mauvaise ?

Vérifiez que la caméra n'est pas exposée au soleil direct. Ajustez la luminosité et le contraste avec les boutons coulissants. Assurez-vous que le câble est correctement branché et que sa longueur ne dépasse pas 25 m.

Comment choisir la mélodie de sonnerie ?

Appuyez sur la touche mélodie pendant 3 secondes pour écouter la première mélodie. Avec des appuis courts, parcourez les mélodies. Terminez en appuyant sur le bouton de conversation pour valider.

Que faire en cas de panne ?

Contactez [e-mail] en décrivant le problème et laissez votre numéro de téléphone. Rapportez l'appareil avec la preuve d'achat au magasin, accompagné d'une note décrivant la panne.

Comment recycler l'appareil ?

Ne jetez pas l'appareil avec les ordures ménagères. Renseignez-vous auprès de votre commune sur les points de collecte des déchets électroniques.

MODE D'EMPLOI PAC118 Touch Profile

Tension d'alimentation de l'adaptateur: 230 VAC/15 VDC - Nombre de pixels : 320 x 3 (RGB) x 240 à la verticale - Taille de l'écran : 4 pouces (diagonale) - Système vidéo : PAL/NTSC - Dimensions totales : 190(L) x 125(W) x 26(D) mm.

Camera

• Température d'utilisation: -20°C / +50°C Type: CMOS camera Foyer/angle de champ: fixe Dimensions totales : 142(L) x 98(W) x 38 (D) mm Fonction d'ouverture porte du camera

3. Important

• Vous utilisez soit le câble de 5 mètres livré avec l'appareil, soit un autre câble d'une section de 0,6 - 0,8 mm², avec une longueur maximale de 25 mètres.
• Vous avez besoin d'une prise de courant située au maximum à 1,50 m du moniteur. Fils requis: 2. Fils requis serrure: 2. Le moniteur ou la caméra extérieure ne peuvent jamais être nettoyés à l'aide de détergents, mais uniquement à l'aide de savon et d'un chiffon humide.
• Les câbles d'alimentation de l'adaptateur ne doivent jamais être sectionnés, ni prolongés; sinon, la

garantie devient caduque! Si vous voulez prolonger l'alimentation, utilisez un adaptateur stabilisé (PAC121)

Le moniteur ne peut pas être placé à proximité de champs magnétiques, comme par ex., près d'une TV ou d'un gros câble. - Il ne faut en aucun cas verser de l'eau sur la caméra extérieure ou sur le moniteur. La caméra extérieure résiste efficacement aux éclaboussures.

4. Montage

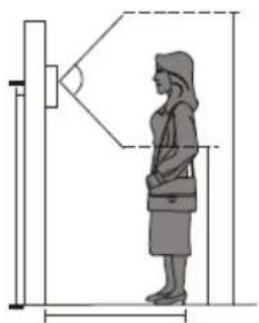

La position du moniteur est déterminée comme suit : sa hauteur s'élève plus ou moins à 165 cm, et il est situé à une distance maximale de 150 cm de la prise de courant à laquelle l'adaptateur sera branché. Le câble de liaison entre le moniteur et la camera extérieure doit donc sortir du mur, à l'arrête du moniteur. Prévoyez une gaine pour le câble de manière à ce que vous puissiez librement manipuler celui-ci. Si possible, prévoyez également une gaine avec un diamètre suffisamment grand (20-25mm). Devant la porte à l'extérieur, déterminez la position de la camera. La hauteur idéale pour l'installation

est de 165 à 175 cm. Des personnes de taille plus petite ou plus grande entreront alors dans le champ de vision de laamera. Positionnez laamera d'une manière qu'elle ne vue pas du soleil direct. Cela peut causer une qualité mauvaise de l'image.

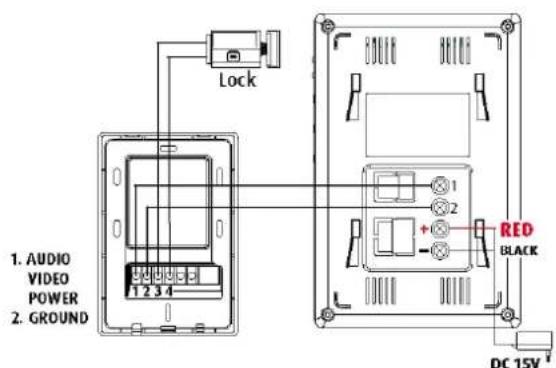

Branchez le câble conformément au schéma ci-dessous. Nous insistons de nouveau sur le fait que les câbles d'alimentation ne peuvent pas être prolongés ou sectionnés : une telle manipulation conduit à un mauvais fonctionnement de l'appareil et rend la garantie caduque. Assurez-vous que les couleurs utilisées correspondent au raccordement du poste extérieur et intérieur. Une telle manipulation conduit à un mauvais fonctionnement de l'appareil et rend la garantie caduque.

Si une serrure est raccordée, le branchement doit s'effectuer à partir de la caméra extérieure comme le montre le schéma ci-dessus. La serrure ne peut pas consommer plus de 300mA et doit être pourvue d'une fonction mémoire (la serrure reste déverrouillée jusqu'à ce que l'on ouvre la porte). L'ordre du raccordement des fils est égal.

S'IL Y A DEJADESCABLES (MAX 25M):

La section du fil doit être comprise entre 0,6 et 0,8mm². Devant la porte à l'extérieur, déterminez la position.

de la caméra. La hauteur idéale pour l'installation est de 165 à 175 cm. Des personnes de taille plus petite ou plus grande entreront alors dans le champ de vision de la caméra. Positionnez la caméra d'une manière qu'elle vue pas du soleil direct. Cela peut causer un qualité mauvais de l'image.

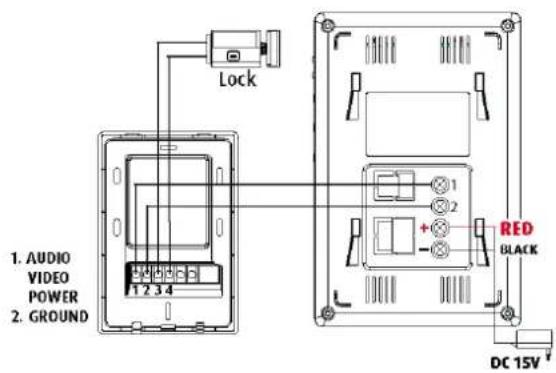

• Branchez le câble conformément au schéma ci-dessus. Assurez-vous que les couleurs utilisées correspondent au raccordement du poste extérieur et intérieur. Une telle manipulation conduit à un mauvais fonctionnement de l'appareil et rend la garantie caduque.

La serrure est raccordée à partir de la caméra extérieure au moyen du câble à deux fils. La serrure ne peut pas consommer plus de 300mA et doit être

pourvue d'une fonction mémoire (la serrure reste déverrouillée jusqu'à ce que l'on ouvre la porte)

• S'il est possible de prévoir une entaille derrière la caméra dans le mur ou le chambranle, raccordez les câbles via les raccords et insérez-les dans l'entaille.

Avoir une SIMPLE conversation

Le visiteur sonne au poste extérieur. L'image apparait automatiquement sur le moniteur situé à l'intérieur. - Appuyez sur le bouton de conversation et adressez-vous au visiteur. La serrure peut être actionnée au moyen du bouton prévu à cet effet. - Vous pouvez terminer la conversation, en appuyant à nouveau sur le bouton de conversation.

Effectuer un controle VISUEL

• Vous pouvez appuyer sur la touche de l'image sans appuyer le bouton de conversation. L'image apparait sans que le moindre bruit ne soit perçu de l'extérieur.

Réglage des fonctions

L'intensité de la lumière peut être réglée au moyen de la touche d'intensité lumineuse ; un bouton coulissant. Le contraste peut être réglé au moyen de la touche de contraste. (bouton coulissant) - Vous pouvez régler le volume de la voix au moyen du bouton coulissant. Pour CHOISSIR LA MÉLODIE APPROPRIÉE APPUYEZ LA touche mélodie.. Appuyez la touche mélodie pendant 3 secondes pour entendre la première mélodie. Puis changez toujours avec une touche courte. Terminez avec la touche de conversation. Pour adapter le volume appuyez la touche volume.

6. Garantie

La période de garantie pour le PAC-118 est de 2 ans à compter de la date d'achat. Au cours de la période de garantie, ELTRA sa/nv prendra en charge toutes les pannes dues à des défauts de matériel ou de production. ELTRA sa/nv peut, au besoin, réparer ou remplacer l'appareil défectueux.

Rapportez l'appareil défectueux, accompagné de la preuve d'achat, au magasin où l'appareil a été acheté. Incluez toujours une note décrivant le problème. Avant de rapporter l'appareil, contactez [e-mail] avec une description de votre problème. On vous recontacte avec les instructions nécessaires. Il est nécessaire de laisser votre numéro de téléphone.

7. Dommages

ELTRA sa/nv ne peut en aucun cas être tenue pour responsable des dommages de quelque nature que ce soit dus à une installation de l'appareil non conforme aux instructions d'installation, ni des dommages provoqués par des circonstances imprévisibles comme les catastrophes naturelles, la foudre... Tous les couts afférants sont donc exclusivement à charge de l'acheteur et ne sont pas couverts par la garantie.

8. INFO

Le produit satisfait aux directives européennes en vigueur.

Le produit ne peut être jeté avec les ordures ménagères. Informez-vous de la manière dont les produits électriques et électroniques sont triés et recyclés dans votre région.

www.profile.eu
