PAC-206 Classic - Caméra de surveillance Profile - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance
Marque	Profile
Modèle	PAC-206 Classic
Résolution	1080p (1920 x 1080)
Vision nocturne	LED infrarouge, portée jusqu'à 20 m
Angle de vue	90° (diagonale)
Alimentation	12 V DC via adaptateur secteur (inclus)
Consommation électrique	6 W max
Dimensions (L x H x P)	100 x 60 x 60 mm
Poids	200 g
Matériau du boîtier	Plastique ABS
Indice de protection	IP66 (résistant aux intempéries)
Détection de mouvement	Oui, avec notifications push
Enregistrement	Sur carte SD (jusqu'à 128 Go) ou cloud (abonnement requis)
Connectivité	Wi-Fi 2,4 GHz, Ethernet RJ45
Audio	Microphone intégré, haut-parleur (audio bidirectionnel)
Montage	Support mural avec kit de fixation fourni
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les produits chimiques
Sécurité	Cryptage des données, authentification à deux facteurs
Pièces détachées et réparabilité	Câble d'alimentation disponible, réparation par centre agréé

FOIRE AUX QUESTIONS - PAC-206 Classic Profile

Comment installer la caméra PAC-206 Classic ?

Fixez le support mural à l'aide des vis fournies, puis clipsez la caméra. Branchez l'adaptateur secteur et connectez-la à votre réseau Wi-Fi via l'application dédiée.

Quelle est la résolution maximale de la caméra ?

La résolution maximale est de 1080p (1920 x 1080), offrant une image nette et détaillée.

La vision nocturne est-elle efficace ?

Oui, grâce aux LED infrarouges, la portée est d'environ 20 mètres dans l'obscurité totale.

Puis-je utiliser la caméra sans abonnement cloud ?

Oui, vous pouvez enregistrer sur une carte SD (jusqu'à 128 Go) pour une solution locale sans frais mensuels.

Comment réinitialiser la caméra aux paramètres d'usine ?

Maintenez le bouton Reset (situé sous la caméra) pendant 10 secondes à l'aide d'un trombone jusqu'à entendre un bip.

La caméra est-elle résistante à l'eau ?

Oui, elle possède un indice de protection IP66, ce qui la protège de la pluie et des projections d'eau.

Puis-je parler via la caméra ?

Oui, elle dispose d'un microphone et d'un haut-parleur intégrés pour une communication audio bidirectionnelle.

Comment mettre à jour le firmware ?

L'application notifie automatiquement les mises à jour. Suivez les instructions dans l'application pour installer la dernière version.

Que faire si l'image est floue ?

Vérifiez que la lentille est propre. Nettoyez-la délicatement avec un chiffon en microfibre. Ajustez également la mise au point si possible.

Où puis-je télécharger le manuel d'utilisation ?

Le manuel complet au format PDF est disponible gratuitement sur notice-facile.com via le bouton de téléchargement.

MODE D'EMPLOI PAC-206 Classic Profile

Nous vous remercions pour l'achat de ce produit Profile. Remarque : il est important de lire attentivement ce manuel avant d'utiliser le produit. Conservez ensuite ce manuel dans un endroit sûr.

Informations techniques Unité interne

■ Tension d'alimentation adaptateur : 230 VCA/15 VCC 1 A ■ Courant de fonctionnement : 170 mA + 50 mA ■ Température de fonctionnement : -10 °C à 60 °C ■ Humidité relative maximale : 85 % ■ Dimensions totales : 265 (L) x 94 (P) x 45 (H) mm

Informations techniques Unité externe

■ Courant de fonctionnement : < 300 mA ■ Température d'utilisation : -20 °C / +50 °C ■ Dimensions totales : 120 (L) x 41 (P) x 45 (H) mm

Exigences techniques pour les connexions

• Utilisez soit le câble fourni de 10 mètres, soit votre propre câblage de section 0,6 - 0,8 mm² avec une longueur maximale de 25 mètres.
• Vous avez besoin d'une prise de courant à 1,5 m maximum de l'unité interne. ■ Câblage requis sans verrou de porte : 3 ■ Câblage requis avec verrou de porte : 5

Pièces

■ Unité interne avec récepteur ■ Unité externe ■ Capot de protection pour unité externe ■ Support de montage unité interne - Vis de fixation ■ Câble de connexion 10 m

Consignes de sécurité

• L'unité interne/externe ne doit jamais être nettoyée avec des détergents. Nettoyez uniquement avec du savon et un chiffon humide.
• Le câblage d'alimentation ne doit jamais être coupé ni prolongé ; cela annule la garantie !
• L'unité interne ne doit pas être placée à proximité de champs magnétiques, comme à côté d'un téléviseur ou de câbles d'alimentation épais. ■ Ne versez jamais d'eau sur les unités interne et externe. L'unité externe est seulement protégée contre les éclaboussures.

Instructions de montage

1. S'il n'y a pas encore de câblage :

- La position de l'unité interne est déterminée comme suit : la hauteur est d'environ 165 cm, et à 150 cm maximum d'une prise de courant où l'adaptateur sera branché. Le câble de liaison entre l'unité interne et l'unité externe doit donc sortir du mur derrière l'

• unité interne. Prévoyez un tube pour que le câble puisse bouger librement. Si possible, prévoyez également un tube d'un diamètre suffisamment grand (20-25 mm). ■ Déterminez la position de l'unité externe à l'extérieur, près de la porte. La hauteur d'installation idéale est de 155 à 165 cm.
• Insérez le câble de l'unité externe à l'unité interne de l'extérieur vers l'intérieur ; le câble est moulé.

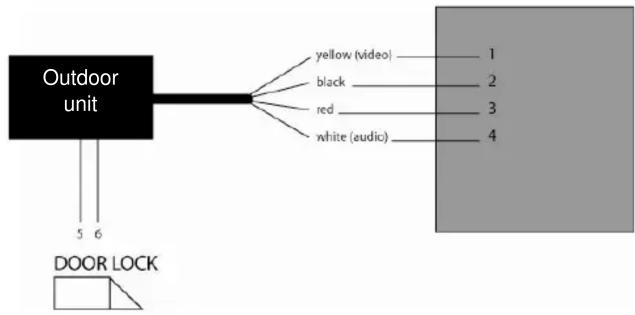

• Connectez le câblage selon le schéma ci-dessous. Nous soulignons à nouveau que le câblage d'alimentation ne peut pas être prolongé ou coupé : cela entraîne un mauvais fonctionnement de l'appareil et annule la garantie.

• Coupez les câbles à 2 conducteurs sans serrure de porte.
• Si une serrure de porte doit être connectée, sa connexion doit se faire depuis l'unité externe comme indiqué sur le schéma ci-dessus. La serrure ne doit pas consommer plus de 300 mA et doit avoir une fonction mémoire (la serrure reste libre jusqu'à ce que la porte soit poussée). Les 2 fils sont déjà fournis dans un câble moulé (4 m).
• S'il y a déjà un câblage existant (max. 25 m) :
• Le diamètre des fils doit être compris entre 0,6 et 0,8 mm². Seuls 3 fils doivent être connectés. La connexion vidéo jaune n'est pas utilisée, elle ne doit donc pas être connectée.
• Raccourcissez les câbles moulés à la longueur souhaitée et dénudez les fils sur environ 1 cm. Si une serrure de porte électrique est utilisée : dénudez également le câble à 2 conducteurs sur une longueur de 1 cm. La serrure de porte est connectée depuis l'unité externe avec le câble moulé à deux fils. La serrure ne doit pas consommer plus de 300 mA et doit avoir une fonction mémoire (la serrure reste en position libre tant que la porte n'est pas poussée).
• Prévoyez un évidement derrière l'unité externe dans le mur ou les cadres de porte, connectez le câblage à l'aide des bornes de connexion et poussez-le dans l'évidement. Si vous ne pouvez pas le faire, les fils doivent être torsadés ensemble et isolés avec du ruban isolant.

Utilisation :

A. Conversation normale

1. Sonnerie sur le combiné externe
2. Décrochez le combiné et parlez au visiteur.
3. La serrure de la porte peut être actionnée avec la clé à cet effet.
4. Raccrochez le combiné après la conversation.

B. Changement de fonctions

Le volume peut être réglé à l'aide du curseur. Le volume a 3 niveaux différents.

C. Fonction calendrier et thermomètre

1. Appuyez sur le bouton SET pendant 2 secondes.
2. Appuyez ensuite à nouveau sur le bouton SET pour sélectionner une option du menu : calendrier, année, mois, jour, heure, minute, seconde.
3. Appuyez sur la touche UP pour augmenter la valeur de chaque option.
4. Appuyez sur la touche C/F pour diminuer la valeur de chaque option.
5. Vous pouvez également changer l'unité de température de Celsius à Fahrenheit à l'aide de la touche C/F. Cela ne peut être fait que lorsque vous n'êtes pas dans le menu de configuration.

Conditions de garantie

La période de garantie du PAC-206 est de 2 ans et commence à la date d'achat. Pendant cette période de garantie, Eltra NV réparera tout défaut imputable à des défauts de matériaux ou de fabrication. Eltra NV peut choisir de réparer ou de remplacer un appareil défectueux.

ELTRA NV n'est pas tenue de réparer ou de remplacer les appareils s'ils sont devenus défectueux à la suite de dommages, d'une utilisation inappropriée, ou de modifications ou adaptations effectuées après la date d'achat.

Rapportez tout appareil défectueux, accompagné du reçu original, au magasin où l'appareil a été acheté. Joignez toujours une note décrivant le problème.

Dommages

Eltra NV ne peut en aucun cas être tenue responsable des dommages de quelque nature que ce soit si l'appareil n'a pas été correctement installé conformément aux instructions d'installation spécifiées, ni des dommages résultant de circonstances imprévues telles que des catastrophes naturelles, la foudre, etc. Tous les coûts en résultant sont par conséquent à la charge de l'acheteur et ne sont pas couverts par les conditions de garantie.
