WB510 - Appareil photo SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Appareil photo numérique compact
Marque	Samsung
Modèle	WB510
Dimensions (L x H x P)	105 x 61,4 x 36,5 mm
Poids	219 g (sans batterie ni carte mémoire)
Alimentation	Batterie lithium-ion rechargeable SLB-10A (1050 mAh)
Capteur	CCD 1/2,33" (environ 1,09 cm), 10,2 mégapixels effectifs
Objectif	Samsung f=4,2-42,0 mm (équiv. 24-240 mm en 35 mm), ouverture F3,3 (W) - F5,8 (T)
Zoom optique	10x
Zoom numérique	Jusqu'à 5x (selon résolution)
Écran	QVGA TFT LCD 2,7" (230 000 pixels)
Mise au point	TTL AF : multi, centre, manuelle, sélection, détection des visages
Vitesse d'obturation	Auto : 1/8 ~ 1/1500 s ; Programme : 1 ~ 1/1500 s ; Manuel : 16 ~ 1/1500 s ; Nuit : 8 ~ 1/1500 s ; Feux d'artifice : 4 s
Flash	Intégré, modes automatique, réduction d'yeux rouges, remplissage, synchro lente, désactivé
Stockage interne	Environ 30 Mo
Stockage externe	Carte SD (jusqu'à 4 Go), SDHC (jusqu'à 8 Go), MMC Plus (jusqu'à 2 Go)
Connectique	USB/AV/CC/écouteurs (20 broches), alimentation CC
Fonctions principales	Prise de vue photo et vidéo, retardateur, détection de visages, stabilisateur d'image (non spécifié)
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux et sec. Éviter l'humidité, la poussière et les températures extrêmes.
Sécurité	Ne pas utiliser près de gaz inflammables. Tenir hors de portée des enfants. Utiliser uniquement des batteries et chargeurs Samsung.
Pièces détachées et réparabilité	Contacter un centre de service agréé Samsung. Batterie et chargeur disponibles en option.
Informations générales	Marque : Samsung ; Modèle : WB510 ; Catégorie : Appareil photo compact

FOIRE AUX QUESTIONS - WB510 SAMSUNG

Comment insérer la batterie et la carte mémoire ?

Ouvrez le compartiment batterie/carte au dos de l'appareil. Insérez la batterie en orientant le logo Samsung vers le haut et la carte mémoire avec la puce vers le haut. Appuyez doucement jusqu'au clic. Pour retirer, appuyez sur la carte pour l'éjecter, puis retirez-la.

Comment charger la batterie ?

Utilisez l'adaptateur secteur fourni avec le câble USB. Branchez le câble à l'appareil et à une prise secteur. Le voyant rouge indique la charge, vert une fois chargée. Chargez complètement avant la première utilisation.

Comment prendre une photo en mode automatique ?

Tournez la molette de réglage sur le mode Auto. Cadrez le sujet, appuyez à mi-course sur le déclencheur pour la mise au point (cadre vert), puis appuyez à fond pour prendre la photo.

Comment filmer une vidéo ?

Sélectionnez le mode vidéo sur la molette. Cadrez et appuyez sur le déclencheur pour commencer l'enregistrement. Appuyez sur [ ] pour une pause, puis à nouveau sur le déclencheur pour arrêter.

Quel type de carte mémoire est compatible ?

L'appareil accepte les cartes SD (jusqu'à 4 Go), SDHC (jusqu'à 8 Go) et MMC Plus (jusqu'à 2 Go). La mémoire interne d'environ 30 Mo est également disponible.

Comment transférer des photos vers un ordinateur Windows ?

Insérez le CD d'installation fourni et suivez les instructions. Branchez l'appareil au PC avec le câble USB, allumez-le. Sur le PC, allez dans Poste de travail > Disque amovible > DCIM > 100SSCAM, puis copiez les fichiers.

Comment régler la date et l'heure ?

Allumez l'appareil. Dans l'écran d'installation, sélectionnez Date & Time avec les touches de navigation. Utilisez [■] ou [■] pour changer les valeurs et [OK] pour confirmer.

Comment économiser la batterie ?

Éteignez l'appareil après utilisation. Réduisez la luminosité de l'écran. Évitez d'utiliser le flash inutilement. Désactivez le Wi-Fi (si disponible) et utilisez le mode d'économie d'énergie dans les paramètres.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la batterie est chargée et correctement insérée. Essayez de charger la batterie avec le chargeur fourni. Si le problème persiste, contactez le service après-vente Samsung.

Comment nettoyer l'objectif ?

Utilisez un chiffon doux et sec (en microfibre de préférence). Ne pas utiliser de produits liquides ou abrasifs. Évitez de toucher l'objectif avec les doigts.

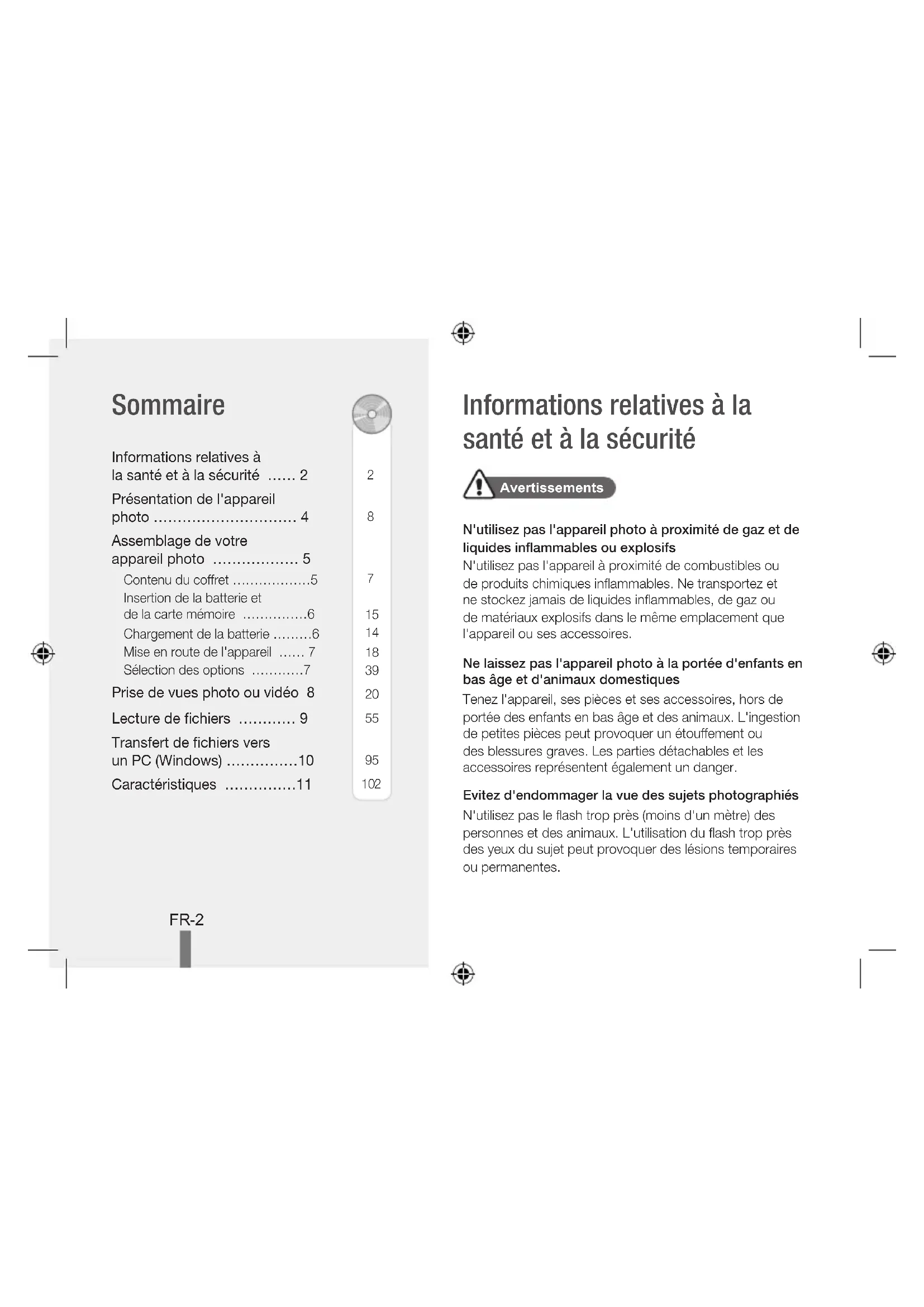

MODE D'EMPLOI WB510 SAMSUNG

Informations relatives à la santé et à la sécurité .... 2
Présentation de l'appareil photo 4 8

Assemblage de votre
appareil photo 5
Contenu du coffret .5 7
Insertion de la batterie et
de la carte memoire .6 15
Chargement de la batterie .6 14
Mise en route de l'applieil .7 18
Selection des options .7 39

Prise de vues photo ou video 8 20
Lecture de fichiers 9 55
Transfert de fichiers vers un PC (Windows) 10 95
Caracteristiques 11 102

FR-2

Informations relatives à la santé et à la sécurité

Avertissements

N'utilisez pas l'appareil photo à proximé de gaz et de liquides inflammables ou explosifs

N'utilise pas l'appareil à proximé de combustibles ou de produits chimiques inflammables. Ne transportez et ne stockez jamais de liquides inflammables, de gaz ou de matérielux explosifs dans le même emplacement que l'appareil ou ses accessoires.

Ne laissez pas l'appareil photo à la portée d'enfants en bas âge et d'animaux domestiques

Tenez l'appareil, ses pieces et ses accessoires, hors de portée des enfants en bas âge et des animaux. L'ingestion de petites pieces peut provoquer un étouffement ou des blessures graves. Les parties détachables et les accessoires représentent également un danger.

Evitez d'endommager la vue des sujets photographés

N'utilisez pas le flash trop pres (moins d'un metre) des personnes et des animaux. L'utilisation du flash trop pres des yeux du sujeit peut provoquer des lésions temporaires ou permanentes.

Utilisez les batteries et les chargeurs avec précaution et respectez les consignes de recyclage

• Utilisez uniquement des batteries et des chargeurs Samsung. L'utilisation de batteries et de chargeurs incompatibles peut provoquer des blessures graves ou endommager votre apparéil.
• Ne posez jamais les batteries ou l'appareil à l'intérieur ou au-dessus d'un dispositif chauffant, tel qu'un four à micro-ondes, une cuisine et un radiateur. En cas de surchauffe, les batteries risquent d'explorer.

Attention

Manipuez et stockez votre apparéil avec soins

• Evitez tout contact avec des liquides qui risqueraient d'endommager sérieusement votre apparéil photo. N'utilise pas l' apparéil avec les mains mouillées. L'eau peut endommager votre apparéil photo et entraîner l'annulation de la garantie du fabricant.

• Evitez d'utiliser et de stocker votre apparéil dans un endroit poussièux, sale, humide ou mal ventilé afin de ne pas endommager ses composants internes.

• Lors du branchement des cordons et du chargeur et de l'insertion des batteries et des cartes mémoire, agissez prudemment. Enforcer les cordons avec force ou sans précaution et insérer les batteries et les cartes mémoire de manière incorrecte peut endommager les prises et les accessoires.

• N'introduisez pas de corps étrangers dans les compartments, les logements ou les ouvertures de l'appareil photo. Les dysfonctionnements qui s'en suivraient ne seront pas couverts par votre garantie.

Protégez les batteries, les chargeurs et les cartes mémoire

• Evitez d'exposer les batteries et les cartes mémoire à des températures extrêmes (inférieures à 0 °C / 32 °F ou supérieures à 40 °C / 104 °F). Les températures extrêmes peuvent réduire les capacités de chargement des batteries et provoquer des dysfonctionnements des cartes mémoire.
• Evitez tout contact des cartes mémoire avec des liquides, de la poussière ou des corps étrangers. Si la carte mémoire est sale, nettoyez-la avec un chiffon doux avant de l'introduire dans l'appareil photo.

FR-3

Présentation de l'ordinateil photo

Molette de réglage
2 Flash
3 Capteur de mise au point /Voyant Retardateur
4 Capteur telecommande
5 Objectif
6 Microphone
Haut-parleur
8 Interrupteur de marche/arrêt
9 Levier Zoom W (Aperçu)
Levier Zoom T (Zoom numérique)

Voyant d'etat de l'appareil photo
Ecran LCD
Levier de commande
4 Touche Fn/Supprimer
15 Touche multifonction
Mode de lecture / Touche Impression
7 Touche E (Effet)
18 Dragonne
USB/AV/CC/Ecouteurs
40 Declencheur

Assemblage de votre apparéil photo

Contenu du coffret

Appareil photo Adaptateur secteur/
Cable USB

Batterie

rechargeable

Dragonne CD-ROM

(Manuel d'utilisation
inclus)

Manuel de demarrage rapide

Accessoires en option

Etui de l'appareil photo Cartes mémoire

Télécommande Câble audio/vidéo

FR-5

Assemblage de votre apparéil photo

Insertion de la batterie et de la carte mémoire

2 Le logo Samsung est orienté vers le haut
3 La puce est orientée vers le haut

Retrait de la batterie

Retrait de la carte mémoire

Appuyez doucement jusqu'à ce que la carte soit éjectée de sa trappe, puis retirez-la entierement.

Chargement de la batterie

Assurez-vous de charger la batterie avant d'utiliser l'appareil photo.

Voyant lumineux

• Rouge : en charge
• Vert : recharge

FR-6

Mise en route de l'appareil Sélection des options

1 Appuyez sur [POWER]. L'ecran d'installation s'affiche.

2 Appuyez sur [O].
3 Appuyez sur [■] ou sur [■] pour sélectionner une langue, puis appuyez sur [OK].
4 Appuyez sur [■] ou sur [■] pour sélectionner Date & Time, puis appuyez sur [■].
5 Appuyez sur [4] ou sur [O] pour selectionner une option.
6 Appuyez sur [■] ou sur [■] pour changer de chiffre ou seLECTIONnez un autre format de date et appuyez sur [OK].

1 En mode Prise de vue, appuyez sur [Fn].
2 Utilisez les touches de navigation pour atteindre une option ou un menu.

Pour vous déplacer à gauche ou à droite, appuyez sur [3] ou [6].
- Pour vous déplacer en haut ou en bas, appuyez sur [■■] ou [■].

3 Pour confirmer le menu ou l'option en surbrillance, appuyez sur [OK].

• Appuyez de nouveau sur [Fn] pour revenir au menu précédent.

FR-7

Prise de vues photo ou video

Prise de vues

1 A l'aide de la molette de réglage,CHOISSEZ LE mode AUTO.
2 Cadrez le sujet à photographier.
3 Appuyez a mi-course sur le déclencheur pour une mise au point automatique.
- Un cadre vert signifie que le sujeit est mis au point.

4 Appuyez à fond sur le déclencheur pour prendre la photo.

FRR-8

Filmer une série video

1 A l'aide de la molette de réglage, choisissez le mode.
2 Cadrez le sujet à photographier.
3 Appuyez sur le déclencheur. Appuyez sur [ ] pour marquer une pause ou reprene.
4 Appuyez de nouveau sur le déclencheur pour arrêter l'enregistrement.

Remarque

Nombre de photos en fonction de la résolution (pour une carte SD de 1 Go)

Résolution Maximale Élevée Normale
10m	3648 x 2736	183 334 472
9m	3648 x 2432	200 362 511
7m	3072 x 2304	252 442 613
7m	3648 x 2056	252 445 619
5m	2592 x 1944	334 578 793
3m	2048 x 1536	495 814 1 067
1m	1024 x 768	1 238 1 673 1 876

Ces chiffres proviennent des mesures effectuees par Samsung dans des conditions normales. Is peuvent varier en fonction des parametres et des conditions de prise de vue.

Lecture de fichiers

Visionner des photos

1 Appuyez sur [O].
2 Appuyez sur [4] ou sur [C] pour parcourir les fichiers.

• Maintenez votre doigt appuyé pour un défilament rapide des fichiers.

Affichage des videos

1 Appuyez sur [O].
2 Appuyez sur [].

3 Utilisez les touches suivantes pour controler la lecture.

[+] Retour arrière
[+]	Mettre en pause ou reprendre apres une pause
[+] Avance rapide
Poussez le levier de commande vers la gauche ou la droite.	Réglage du niveau sonore

FR-9

Transfert de fichiers vers un PC (Windows)

1 Insérez le CD d'installation dans un lecteur de CD-ROM, puis suive les instructions qui s'affichent.
2 Branchez I'appareil au PC à l'aide du cable USB.

3 Allumez l'appareil photo.
4 Sur votre ordinateur, selectionnez Poste de travail Disque amovible DCIM 100SSCAM.
5 Sélectionné les fichiers de votrechioix, puis copiez-les ou déplacez-les sur l'ordinateur.

Débranchement en toute sécurité (pour Windows XP)

FR-10

Caracteristiques

Capteur d'images	• Type : CCD 1/2,33" (environ 1,09 cm) • Pixels effectifs : Environ 10,2 megapixels • Nombre total de pixels : Environ 10,3 megapixels
Objectif	• Distance fiscale : Objectif Samsung f= 4,2 - 42,0 mm (équivalent à un film 35 mm : 24 - 240 mm) • Plage d'ouverture de l'objectif : F3,3 (W) - F5,8 (T)
Écran	QVGA TFT LCD 2,7" (230 000 pixels)
Mise au point	TTL mise au point automatique (Mise au p. multi, Mise au p. centre, Mise au point manuelle, Mise au point sélection, AF détention des visages)
Vitesse d'obturation	• Auto : 1/8 ~ 1/1 500 s. • Programme : 1 ~ 1/1 500 s. • Manuel : 16 ~ 1/1 500 s. • Nuit : 8 ~ 1/1 500 s. • Feux artifi ce : 4 s.
Stockage	• Mémoire interne : Environ 30 Mo • Mémoire externe (en option) : Carte SD (jusqu'à 4 Go garantit), carte SDHC (jusqu'à 8 Go garantit), MMC Plus (jusqu'à 2 Go garantis, 4 bits 20 MHz) La capacité de la mémoire interne peut varier par rapport à ces caractéristiques.
Connecteur d'alimentation CC	20 broches
Batterie rechargeable	Batterie lithium-ion (SLB-10A, 1 050 mAh)
Dimensions (I x h x p)	105 x 61,4 x 36,5 mm
Poids	219 g (sans la batterie ni la carte mémoire)
Température de fonctionnement	0 - 40°C
Humidité de fonctionnement	5 - 85 %

FR-11

Içindekiler

Saglik ve guvenlik

bilgileri 2

Kamera duzeni 4 8

Kameranizi ayarlama 5

Paketi acma 5

Pili vehafiza karini takma 6 15

Pili sarj etme 6 14

Kameranizi aça ma 7 18
