Type de produit	Connecteur enclenchable RJ45 Catégorie 5e
Marque	Leviton
Modèle	5G108RB5
Catégorie	Connecteur électrique (réseau)
Standard	TIA/EIA-568-B Catégorie 5e
Nombre de positions	8
Nombre de contacts	8
Type de terminaison	IDC (Insulation Displacement Contact)
Modes de câblage supportés	T568A et T568B
Longueur de dégainage recommandée	6 cm
Distance de torsion maximale des paires	13 mm des contacts IDC
Outil de terminaison requis	Percuteur de type 110
Capuchon pare-poussière	Inclus
Type de montage	Enclenchable (snap-in) dans plaque murale ou plate-forme
Utilisation prévue	Applications voix, données, télécopie, Internet
Matériau du boîtier	Plastique ignifuge (estimation)
Dimensions approximatives	21 x 15 x 30 mm
Poids approximatif	10 g
Température de fonctionnement	-10°C à +60°C (estimation)
Entretien	Nettoyer avec un chiffon sec ; éviter l'humidité
Sécurité	Ne pas installer près d'eau ou pendant un orage ; ne pas toucher les bornes sous tension
Réparabilité	Non réparable, remplacer le module

FOIRE AUX QUESTIONS - 5G108RB5 Leviton

Comment installer le connecteur Leviton 5G108RB5 ?

Dégainer le câble sur 6 cm, suivre le code couleur T568A ou T568B, insérer les fils dans les fentes IDC avec un percuteur 110, puis mettre le capuchon pare-poussière et insérer le connecteur dans une plaque murale.

Quels sont les codes couleur pour le câblage T568A et T568B ?

T568A : 1 Blanc/Vert, 2 Vert, 3 Blanc/Orange, 4 Bleu, 5 Blanc/Bleu, 6 Orange, 7 Blanc/Brun, 8 Brun. T568B : 1 Blanc/Orange, 2 Orange, 3 Blanc/Vert, 4 Bleu, 5 Blanc/Bleu, 6 Vert, 7 Blanc/Brun, 8 Brun.

Puis-je utiliser un outil autre qu'un percuteur 110 ?

Non, le connecteur est conçu pour un outil de terminaison de type 110. Utiliser un autre outil pourrait endommager les contacts ou ne pas assurer une connexion fiable.

Quelle est la différence entre ce connecteur et un connecteur Cat6 ?

Le 5G108RB5 est Catégorie 5e, adapté pour des fréquences jusqu'à 100 MHz et des débits Gigabit Ethernet. Les connecteurs Cat6 supportent 250 MHz et offrent une meilleure isolation contre la diaphonie.

Le connecteur est-il compatible avec du câble blindé (STP) ?

Non, ce modèle est non blindé (UTP). Pour du câble blindé, il faut un connecteur blindé (STP) avec mise à la terre.

Comment vérifier que mon câblage est correct ?

Utiliser un testeur de câblage RJ45 pour vérifier la continuité et la correspondance des paires. Vérifier également que la distance de torsion des paires ne dépasse pas 13 mm des contacts IDC.

Que faire si un fil ne s'insère pas correctement dans la fente IDC ?

Vérifier que le fil est dénudé correctement et que la gaine est coupée proprement. Utiliser un percuteur bien ajusté. Si la fente est endommagée, remplacer le connecteur.

Puis-je installer ce connecteur à l'extérieur ?

Non, ce connecteur est prévu pour un usage intérieur uniquement. L'installer à l'extérieur peut entraîner des dommages dus à l'humidité et annuler la garantie.

Quelle est la fonction du capuchon pare-poussière ?

Le capuchon protège les contacts IDC de la poussière et réduit la tension mécanique sur les fils. Il doit être mis en place après la terminaison pour assurer une protection optimale.

Comment enlever le connecteur de la plaque murale ?

Il suffit de tirer doucement sur le connecteur. Le système snap-in permet un retrait facile sans outil.

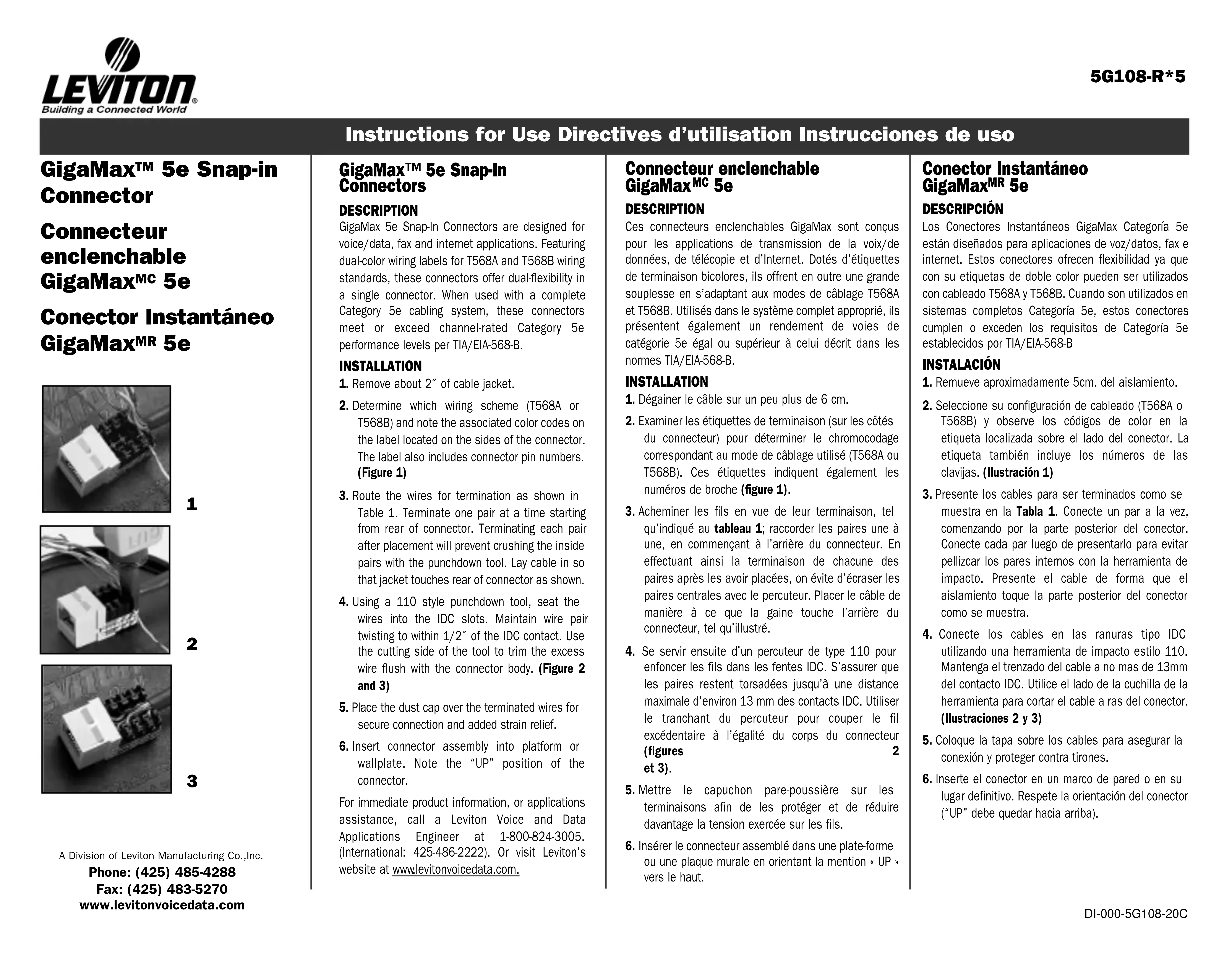

MODE D'EMPLOI 5G108RB5 Leviton

Instructions for Use Directives d'utilisation Instrucciones de uso

GigaMax™ 5e Snap-in Connector

Connecteur enclenchable GigaMax ^MC 5e

Conector Instantáneo GigaMax ^MR 5e

1

2

3

Connecteur enclenchable GigaMax ^MC 5e

DESCRIPTION

Ces connecteurs enclenchables GigaMax sont conçus pour les applications de transmission de la voix/de données, de télécopie et d'Internet. Dotés d'étiquettes de terminaison bicolores, ils offrent en outre une grande souplesse en s'adaptant aux modes de câblage T568A et T568B. Utilisés dans le système complet approprié, ils présentent également un rendement de voies de catégorie 5e égal ou supérieur à celui décrit dans les normes TIA/EIA-568-B.

INSTALLATION

1. Dégainer le câble sur un peu plus de 6 cm.
2. Examiner les étiquettes de terminaison (sur les côtés du connecteur) pour déterminer le chromocodage correspondant au mode de câblage utilisé (T568A ou T568B). Ces étiquettes indiquent également les numéros de broche (figure 1).
3. Acheminer les fils en vue de leur terminaison, tel qu'indiqué au tableau 1; raccorder les paires une à une, en commençant à l'arrière du connecteur. En effectuant ainsi la terminaison de chacune des paires après les avoir placées, on évite d'écraser les paires centrales avec le percuteur. Placer le câble de manière à ce que la gaine touche l'arrière du connecteur, tel qu'illustré.
4. Se servir ensuite d'un percuteur de type 110 pour enfoncer les fils dans les fentes IDC. S'assurer que les paires restent torsadées jusqu'à une distance maximale d'environ 13 mm des contacts IDC. Utiliser le tranchant du percuteur pour couper le fil excédente à l'égalité du corps du connecteur (figures 2 et 3).
5. Mettre le capuchon pare-poussière sur les terminaisons afin de les protéger et de réduire davantage la tension exercée sur les fils.
6. Insérer le connecteur assemblé dans une plate-forme ou une plaque murale en orientant la mention « UP » vers le haut.

Conector Instantáneo GigaMax ^MR 5e

DESCRIPCIÓN

Pour obtenir de l'information immédiate sur les produits ou de l'aide concernant leurs applications, communiquez avec les ingénieurs de Leviton en composant le 1-800-824-3005 [[phone] à l'international] ou rendez-vous au site www.levitonvoicedata.com.

TABLEAU 1
MODES DE CÂBLAGE T568A ET T568B

T568A	1	Blanc/Vert
	2 Vert ou Vert/Blanc
	3	Blanc/Orange
	4 Bleu ou Bleu/Blanc
	5	Blanc/Bleu
	6 Orange ou Orange/Blanc
	7	Blanc/Brun
	8 Brun ou Brun/Blanc
T568B	1	Blanc/Orange
	2 Orange ou Orange/Blanc
	3	Blanc/Vert
	4 Bleu ou Bleu/Blanc
	5	Blanc/Bleu
	6 Vert ou Vert/Blanc
	7 Blanc//Brun
	8 Brun ou Brun/Blanc

1. Lire les présentes directives et s'assurer de bien les comprendre; observer tous les avertissements et directives apparaissant sur le dispositif.
2. Ne pas installer ce dispositif à proximité d'une source d'eau – comme une baignoire, un bac à laver, une cuve à lessive ou un évier de cuisine –, dans un sous-sol humide ni près d'une piscine.
3. Ne jamais insérer quelque objet que ce soit dans les ouvertures de ce dispositif; elles sont sous tension et peuvent présenter un danger.pourraient entrer en contact avec des tensions dangereuses.
4. CONSERVER LES PRÉSENTES DIRECTIVES.

CONSIGNES DE SÉCURITÉ

1. Ne jamais effectuer l'installation de câblage ou de composants de communication pendant un orage.
2. Ne jamais installer de composants de communication dans des endroits mouillés à moins qu'il s'agisse de dispositifs conçus spécialement pour cet usage.
3. Ne jamais toucher des bornes de raccordement ni du fil non isolés, à moins que le circuit ne soit pas relié à l'interface réseau.
4. On doit prendre toutes les précautions requises lorsqu'on installe ou modifie du câblage ou des composants de télécommunication.
5. Afin d'éviter les chocs électriques, toutes les ouvertures doivent être dotées d'un module.
