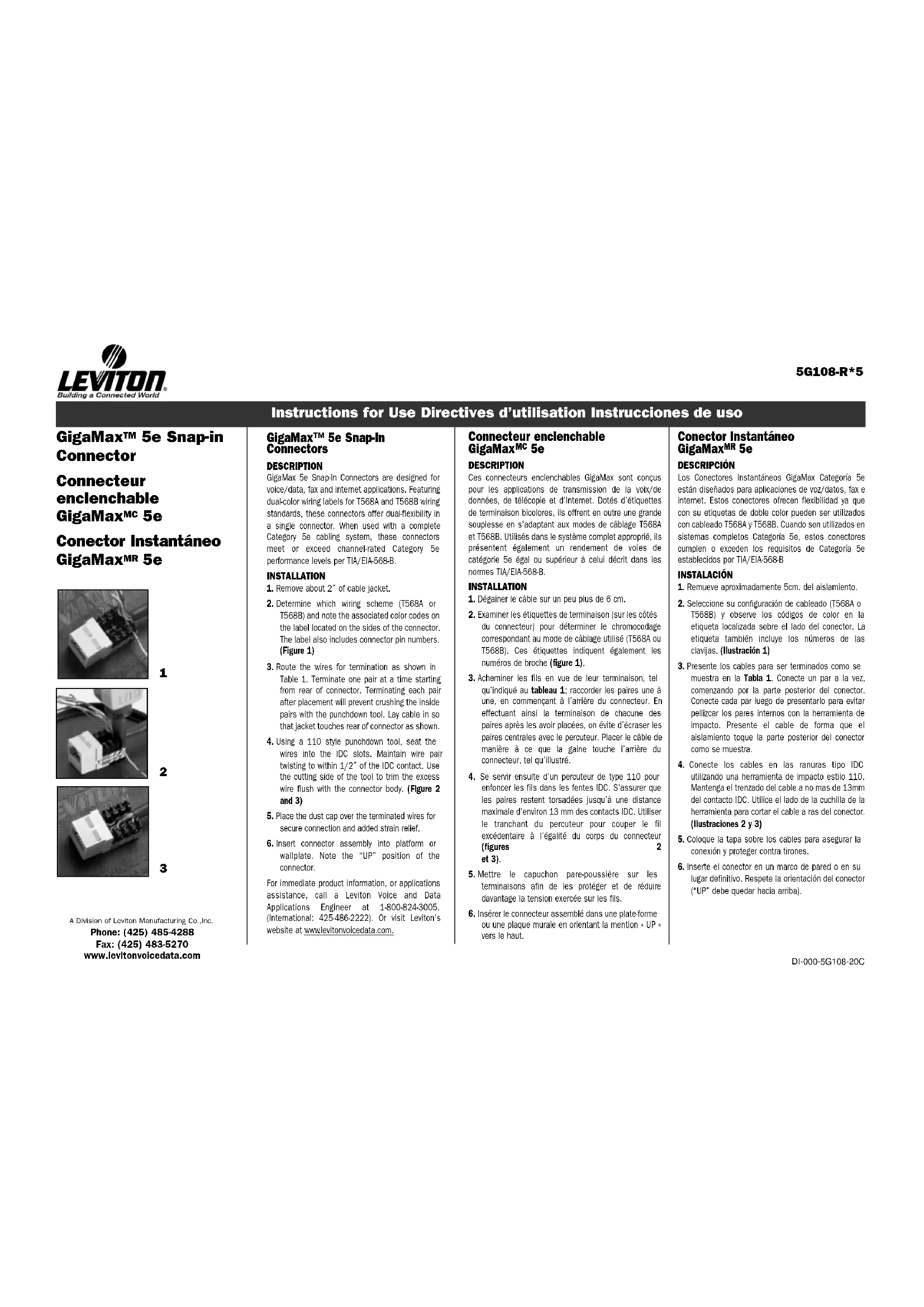

MODE D'EMPLOI GigaMax 5e Leviton
Instructions for Use Directives d'utilisation Instrucciones de uso
GigaMax™ 5e Snap-in Connector
Connecteur enclenchable GigaMax ^MC 5e
Conector Instantáneo GigaMax ^MR 5e
1
2
3
Connecteur enclenchable GigaMax ^MC 5e
DESCRIPTION
Ces connecteurs enclenchables GigaMax sont conçus pour les applications de transmission de la voix/de données, de télécopie et d'Internet. Dotés d'étiquettes de terminaison bicolores, ils offrent en outre une grande souplesse en s'adaptant aux modes de câblage T568A et T568B. Utilisés dans le système complet approprié, ils présentent également un rendement de voies de catégorie 5e égal ou supérieur à celui décrit dans les normes TIA/EIA-568 B.
INSTALLATION
- Dégainer le câble sur un peu plus de 6 cm.
- Examiner les étiquettes de terminaison (sur les côtés du connecteur) pour déterminer le chromocodage correspondant au mode de câblage utilisé (T568A ou T568B). Ces étiquettes indiquent également les numéros de broche (figure 1).
- Acheminer les fils en vue de leur terminaison, tel qu'indiqué au tableau 1; raccorder les paires une à une, en commençant à l'arrière du connecteur. En effectuant ainsi la terminaison de chacune des paires après les avoir placées, on évite d'écraser les paires centrales avec le percuteur. Placer le câble de manière à ce que la gaine touche l'arrière du connecteur, tel qu'ilustré.
- Se servir ensuite d'un percuteur de type 110 pour enfoncer les fils dans les fentes IDC. S'assurer que les palres restent torsadées jusqu'à une distance maximale d'environ 13 mm des contacts IDC. Utiliser le tranchant du percuteur pour couper le fil excédente à l'égalité du corps du connecteur (figures 2 et 3).
- Mettre le capuchon pare-poussière sur les terminaisons afin de les protéger et de réduire davantage la tension exercée sur les fils.
- Insérer le connecteur assemblé dans une plate-forme ou une plaque murale en orientant la mention • UP • vers le haut.
Conector Instantáneo GigaMax ^MR 5e
DESCRIPCIÓN
Pour obtenir de l'information immédiate sur les produits ou de l'alde concernant leurs applications, communiquez avec les ingénieurs de Leviton en composant le 1-800-824-3005 [(425) 486-2222 à l'International] ou rendez-vous au site www.levitonvoicedata.com.
TABLEAU 1
MODES DE CÂBLAGE T568A ET T568B
| T568A | 1 Blanc/Vert2 Vert ou Vert/Blanc |
| 3 Blanc/Orange4 Bleu ou Bleu/Blanc | |
| 5 Blanc/Bleu6 Orange ou Orange/Blanc | |
| 7 Blanc/Brun8 Brun ou Brun/Blanc | |
| T568B | 1 Blanc/Orange2 Orange ou Orange/Blanc |
| 3 Blanc/Vert4 Bleu ou Bleu/Blanc | |
| 5 Blanc/Bleu6 Vert ou Vert/Blanc | |
| 7 Blanc//Brun8 Brun ou Brun/Blanc |
- Lire les présentes directives et s'assurer de bien les comprendre: observer tous les avantissements et directives apparaissant sur le dispositif.
- Ve pas installer ce dispositif à proximité d'une source d'eau comme une baignoire, un bac à laver, une cuve à lessive ou un évier de cuisine, dans un sous sel humide ni près d'une piscine.
- Ve jamais insérer quelque objet que ce soit dans les ouvertures de ce dispositif, elles sont sous tension et peuvent présenter un danger, pourraient entrer en contact avec des tensions dangereuses.
- CONSERVER LES PRÉSENTES DIRECTIVES.
CONSIGNES DE SÉCURITÉ
- Ne jamais effectuer l'installation de câblage ou de composants de communication pendant un orage.
- Ne jamais installer de composants de communication dans des endroits mouillés à moins qu'il s'apsse de dispositifs conçus spécialement pour cet usage.
- Ne jamais toucher des bornes de raccordement ni du fil non soiés, à moins que le circuit ne soit pas relié à l'interface réseau.
- On doit prendre toutes les précautions requises lorsqu'on installe ou modifie du câblage ou des composants de télécommunication.
- Afin d'éviter les chocs électriques, toutes les ouvertures doivent être dorées d'un module.
