Type de produit	Connecteur enclenchable (snap-in) Catégorie 5e
Marque	Leviton
Modèle	5G108RT5
Applications	Transmission de données, téléphonie et Internet
Type de connecteur	RJ45 femelle
Modes de câblage	T568A et T568B
Normes	TIA/EIA-568-B
Matériau	Plastique
Dimensions (approx.)	2,5 x 2 x 2 cm
Poids (approx.)	10 g
Alimentation	Sans alimentation (passif)
Fonctions principales	Terminaison de câble, montage sur plaque murale ou plate-forme
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Ne pas installer près d'une source d'eau, ni pendant un orage ; utiliser uniquement des modules adaptés
Pièces détachées	Capuchon pare-poussière remplaçable
Réparabilité	Non réparable (connecteur scellé) ; remplacer l'unité si défectueuse
Marquage UP	Orienter la mention "UP" vers le haut lors du montage
Longueur de dénudage	Un peu plus de 6 cm
Distance de torsion maintenue	Maximum 13 mm des contacts IDC
Outil requis	Percuteur de type 110

FOIRE AUX QUESTIONS - 5G108RT5 Leviton

Comment installer le connecteur 5G108RT5 ?

Dénudez le câble sur un peu plus de 6 cm. Identifiez le mode de câblage (T568A ou T568B) sur les étiquettes. Acheminez les fils selon le tableau, puis enfoncez-les dans les fentes IDC à l'aide d'un percuteur 110. Coupez l'excédent. Placez le capuchon pare-poussière et insérez le connecteur dans une plaque murale en orientant 'UP' vers le haut.

Quelle est la différence entre les câblages T568A et T568B ?

Les deux normes définissent l'ordre des fils dans le connecteur. Le T568A utilise les paires vert/orange, tandis que le T568B utilise orange/vert. Le connecteur 5G108RT5 prend en charge les deux et les étiquettes bicouleurs facilitent le repérage.

Ce connecteur est-il compatible avec la catégorie 5e ?

Oui, le GigaMax 5e est spécifiquement conçu pour les applications de catégorie 5e et offre des performances conformes à la norme TIA/EIA-568-B.

Puis-je utiliser ce connecteur pour le câblage téléphonique ?

Oui, il est adapté aux applications de téléphonie, données et Internet, à condition que le câblage soit conforme.

Quel outil est nécessaire pour la terminaison ?

Un outil de percussion (punch-down) de type 110 est requis pour enfoncer les fils dans les contacts IDC et couper l'excédent.

Comment savoir quel mode de câblage utiliser ?

Consultez les étiquettes de terminaison sur les côtés du connecteur. Elles indiquent le code couleur pour T568A et T568B. Utilisez celui correspondant à votre installation.

Le connecteur est-il résistant à l'eau ?

Non, il ne doit pas être installé près d'une source d'eau ni dans un environnement humide, sauf s'il s'agit d'un dispositif conçu à cet effet.

Que faire si un fil est mal placé ?

Il est recommandé de retirer délicatement le fil à l'aide d'un outil approprié et de recommencer la terminaison. Le connecteur peut être réutilisé tant que les contacts ne sont pas endommagés.

Comment nettoyer le connecteur ?

Utilisez un chiffon sec et non pelucheux pour enlever la poussière. N'utilisez pas de produits liquides ou abrasifs.

Le connecteur est-il réparable ?

Non, le connecteur est scellé et non réparable. En cas de défaut, remplacez l'unité complète. Le capuchon pare-poussière est toutefois remplaçable séparément.

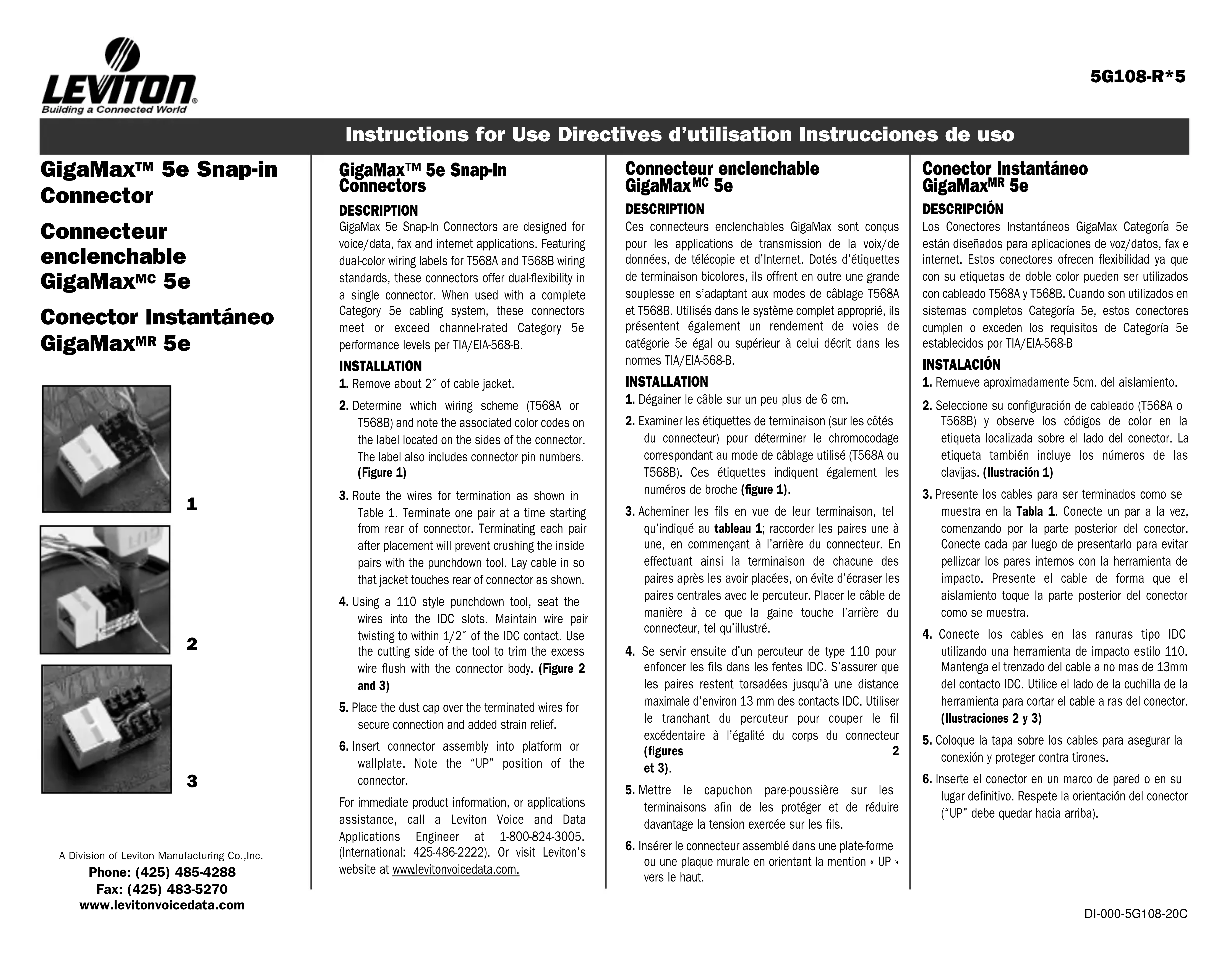

MODE D'EMPLOI 5G108RT5 Leviton

Instructions for Use Directives d'utilisation Instrucciones de uso

GigaMax™ 5e Snap-in Connector

Connecteur enclenchable GigaMaxMC 5e

Conector Instantáneo GigaMaxMR 5e

1

2

3

Connecteur enclenchable GigaMaxMC 5e

DESCRIPTION

Les connexeurs enclopenchables GigaMax sont concus pour les applications de transmission de la voie/de données, de télécope et d'Internet. Dotés d'étiquettes de terminaison bicoleurs, ils offrent en outre une grande souplesse en s'adaptant aux modes de câblage T568A et T568B. Utilisés dans le système complet approprié, ils doivent également un rendement de voies de catégorie 5egal ou supérieur à celui décrit dans les normes TIA/FA-568-B.

INSTALLATION

1. Dégainer le cable sur un peu plus de 6 cm.
2. Examiner les étiquettes de terminaison (sur les côtes du connecteur) pour déterminer le chromocodage correspondant au mode de cablage utilisé (T568A ou T568B). Ces étiquêtes indiquent également les nombres de broche (figure 1).
3. Acheminer les fils en vue de leur terminaison, tel qu'indiqued au tableau 1; raccorder les paires une a une, en commençant a l'arrêt du connecteur. En effectuant ainsi la terminaison de chacune des paires après les avoir placees, on evite d'écraser les paires centrales avec le percuteur. Placer le cable de manière à ce que la gaine touche l'arrêt du connecteur, tel qu'ilustré.
4. Se servir ensuite d'un percuteur de type 110 pour enforcer les fils dans les fentes IDC. S'assurer que les paires restent torsadées jusqu'à une distance maximaile d'environ 13mm des contacts IDC. Utiliser le tranchant du percuteur pour couper le fil excédantaire à l'égalité du corps du connecteur (figures 2 et 3).
5. Mettre le capuchon pare-poussière sur les terminaisons afin de les protégé et de réduire davantage la tension exercée sur les fils.
6. Insérer le connecteur assemblé dans une plate-forme ou une plaque murale en orientant la mention « UP » vers le haut.

Conector Instantanteo GigaMaxMR 5e

DESCRIPICón

Pour obtenir de l'information immédiate sur les produits ou de l'aide concernant leurs applications, communiqué avec les ingénieurs de Leviton en composant le 1-800-824-3005 [[phone] à l'international] ou rendez-vous au site www.levitonvoicedata.com.

TABLEEAU 1

2 Vert ou Vert/Blanc
3 Blanc/Orange 4 Bleu ou Bleu/Blanc
5 Bluen/Blue 6 Orange ou Orange/Blanc
7 Blanc/Brun 8 Brun ou Brun/Blanc

T568B

1 Blanc/Orange 2 Orange ou Orange/Blanc
3 Blanc/Ver 4 Bleu ou Bleu/Blanc
5 Bluen/Blue 6 Vert or Vert/Blanc
7 Blanc/ Brun
8 Brun ou Brun/ Blanc

1. Lire les générées directives et s'assurer de bien les comprénde; observer tous les averissements et directives appraisant sur le dispositif.
2. Que neisser applié ce dispositif à proximate d'une source d'eau - comme une baignore, un bac à laver, une cuè à dessive ou un évier de cuisine -, dans un sous-sol humide ni pris d'une piscine.
3. Je jamais insérer quelque algo que ce soit dans les ouvertures de ce dispositif; elles sont sous tension et peuvent presenter un dangere poursuraiement entre en contact avec des tensions dangereuses.
4. CONSERVER LES PRESENTES DIRECTIVES.

CONSIGNES DE SECURITE

1. Je jamais effectuer l'installation de cédabilité ou de composants de communicationpendant un orage.
2. Ne jamais installer de composants de communication dans des endroits mouillés à moins qu'il s agisse de dispositifs concus spécifique pour cet usage.
3. Je jamais toucher les bornes de raccordement ni du fil non isolés, à moins que le circle ne soit passé relié à l'interface
   Réseau.
4. On doit prendre toutes les précautions requises lorsqu'on installe ou modifier le câblage ou des composants de télécom munication.
5. Afin d'évent les chôcs électriques, toutes les ouvertes doivent être dotées d'un module.
