Type de produit	Boîtier électrique modulaire
Marque	Kramer
Modèle	TBUS5XL
Dimensions de la plaque supérieure	17,6 cm × 14,0 cm (L × P)
Dimensions du boîtier	15,4 cm × 10,2 cm × 13,0 cm (L × P × H)
Poids du boîtier	Environ 0,9 kg
Poids des pinces de table	Environ 0,25 kg
Découpe de table requise	158 mm × 123 mm
Couleurs disponibles	Noir sablé anodisé (TBUS5xlB), Argent sablé anodisé (TBUS5xlBC)
Matériau	Aluminium anodisé sablé
Type de couvercle	Couvercle rétractable manuellement
Profondeur des connecteurs	Ajustable
Capacité d'inserts	Jusqu'à 4 prises de courant, 6 passages de câbles ou inserts de connecteurs, 1 insert long et jusqu'à 3 outils Kramer (selon le cadre intérieur)
Options de cadre intérieur	Deux modèles T5F différents
Options de prises de courant	8 modèles TS différents pour usage mondial
Câble d'alimentation	8 cordons C-AC différents, vendus séparément
Accessoires optionnels	Supports TBUS, K-Able Box, modules Step-In, contrôleurs
Accessoires inclus	6 attaches auto-serrantes, gabarit de découpe, vis de gabarit
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs ou solvants
Consignes de sécurité	Ne pas dépasser la charge électrique maximale des prises installées ; débrancher avant toute intervention
Réparabilité et pièces détachées	Cadres intérieurs, prises, cordons, inserts et autres accessoires disponibles séparément
Garantie	Voir conditions du fabricant (non spécifié dans la notice)

FOIRE AUX QUESTIONS - TBUS5XL Kramer

Quel est le type de produit du Kramer TBUS5XL ?

C'est un boîtier électrique modulaire conçu pour être encastré dans une table, permettant de connecter divers équipements via des inserts et prises de courant.

Quelles sont les dimensions de découpe nécessaires pour l'installation ?

La découpe de table requise est de 158 mm × 123 mm.

Quels accessoires sont inclus avec le TBUS5XL ?

Sont inclus : 6 attaches auto-serrantes, un gabarit de découpe et les vis de gabarit. Les cadres intérieurs, prises et cordons sont vendus séparément.

Combien de prises de courant puis-je installer ?

Selon le cadre intérieur choisi (T5F), vous pouvez installer jusqu'à 4 prises de courant (modèles TS) en combinaison avec d'autres inserts.

Comment nettoyer le boîtier TBUS5XL ?

Utilisez un chiffon doux et sec. Évitez les produits abrasifs, solvants ou nettoyants liquides qui pourraient endommager la finition anodisée.

Le couvercle est-il motorisé ?

Non, le couvercle est rétractable manuellement : il coulisse à la main pour accéder aux connecteurs.

Puis-je utiliser le TBUS5XL avec un câble d'alimentation standard ?

Oui, mais le câble d'alimentation doit être acheté séparément. Kramer propose 8 cordons C-AC différents adaptés aux prises de courant correspondantes.

Quelle est la profondeur maximale des connecteurs acceptée ?

La profondeur des connecteurs est ajustable ; elle peut être adaptée en fonction des inserts utilisés.

Où puis-je trouver des pièces de rechange ou accessoires ?

Les pièces détachées (cadres intérieurs, prises, cordons, inserts) sont disponibles auprès de Kramer ou de ses revendeurs agréés. Consultez la liste des options sur la notice.

Le boîtier est-il compatible avec tous les types de tables ?

Il est conçu pour être encastré dans une table avec une découpe de 158 mm × 123 mm. L'épaisseur du plateau doit être suffisante pour accueillir le boîtier (profondeur 13 cm). Des pinces de fixation sont fournies en option.

MODE D'EMPLOI TBUS5XL Kramer

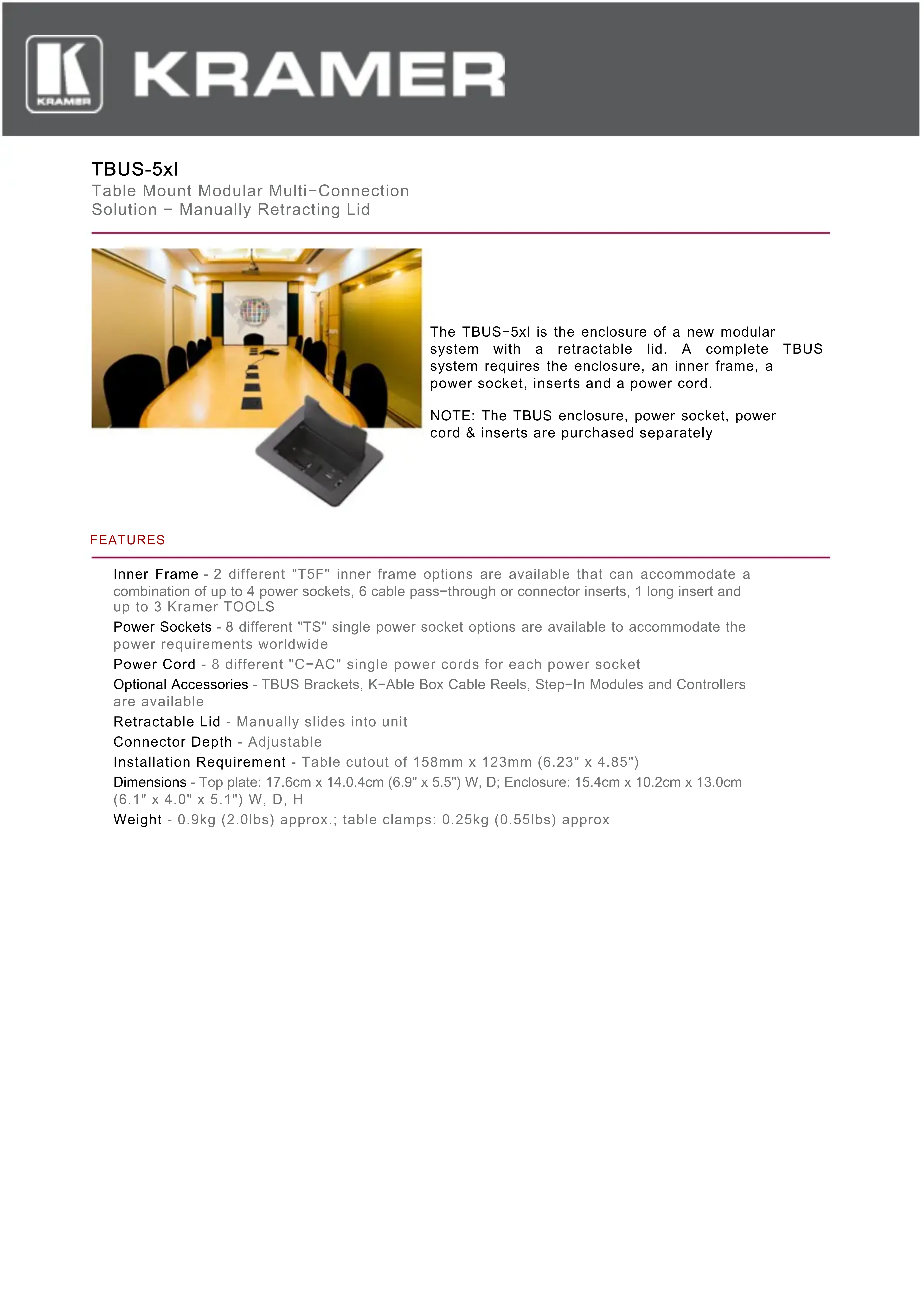

TBUS-5xl

Table Mount Modular Multi-Connection

Solution - Manually Retracting Lid

The TBUS-5xl is the enclosure of a new modular system with a retractable lid. A complete TBUS system requires the enclosure, an inner frame, a power socket, inserts and a power cord.

NOTE: The TBUS enclosure, power socket, power cord & inserts are purchased separately

FEATURES

Inner Frame - 2 different "T5F" inner frame options are available that can accommodate a combination of up to 4 power sockets, 6 cable pass-through or connector inserts, 1 long insert and up to 3 Kramer TOOLS

Power Sockets - 8 different "TS" single power socket options are available to accommodate the power requirements worldwide

Power Cord - 8 different "C-AC" single power cords for each power socket

Optional Accessories - TBUS Brackets, K-Able Box Cable Reels, Step-In Modules and Controllers are available

Retractable Lid - Manually slides into unit

Connector Depth - Adjustable

Installation Requirement - Table cutout of 158mm x 123mm (6.23" x 4.85")

Dimensions - Top plate: 17.6cm x 14.0.4cm (6.9" x 5.5") W, D; Enclosure: 15.4cm x 10.2cm x 13.0cm (6.1" x 4.0" x 5.1") W, D, H

Weight - 0.9kg (2.0lbs) approx.; table clamps: 0.25kg (0.55lbs) approx

TECHNICAL SPECIFICATIONS

INCLUDED ACCESSORIES:

6 self-locking ties, cut out template, template screws

OPTIONS:

Inner frames, passive wall plates and interfaces, T-2INSERT kit, power socket kits, power cord, Kramer K-Able Box (furniture-mounted cable extension)

CONFIGURATIONS

TBUS-5xl(B)

Enclosure - Black Sand Blasted Anodized Aluminum Top

TBUS-5x1(BC)

Enclosure - Silver Sand Blasted Anodized Aluminum Top
