MODE D'EMPLOI PL 521 WACOM

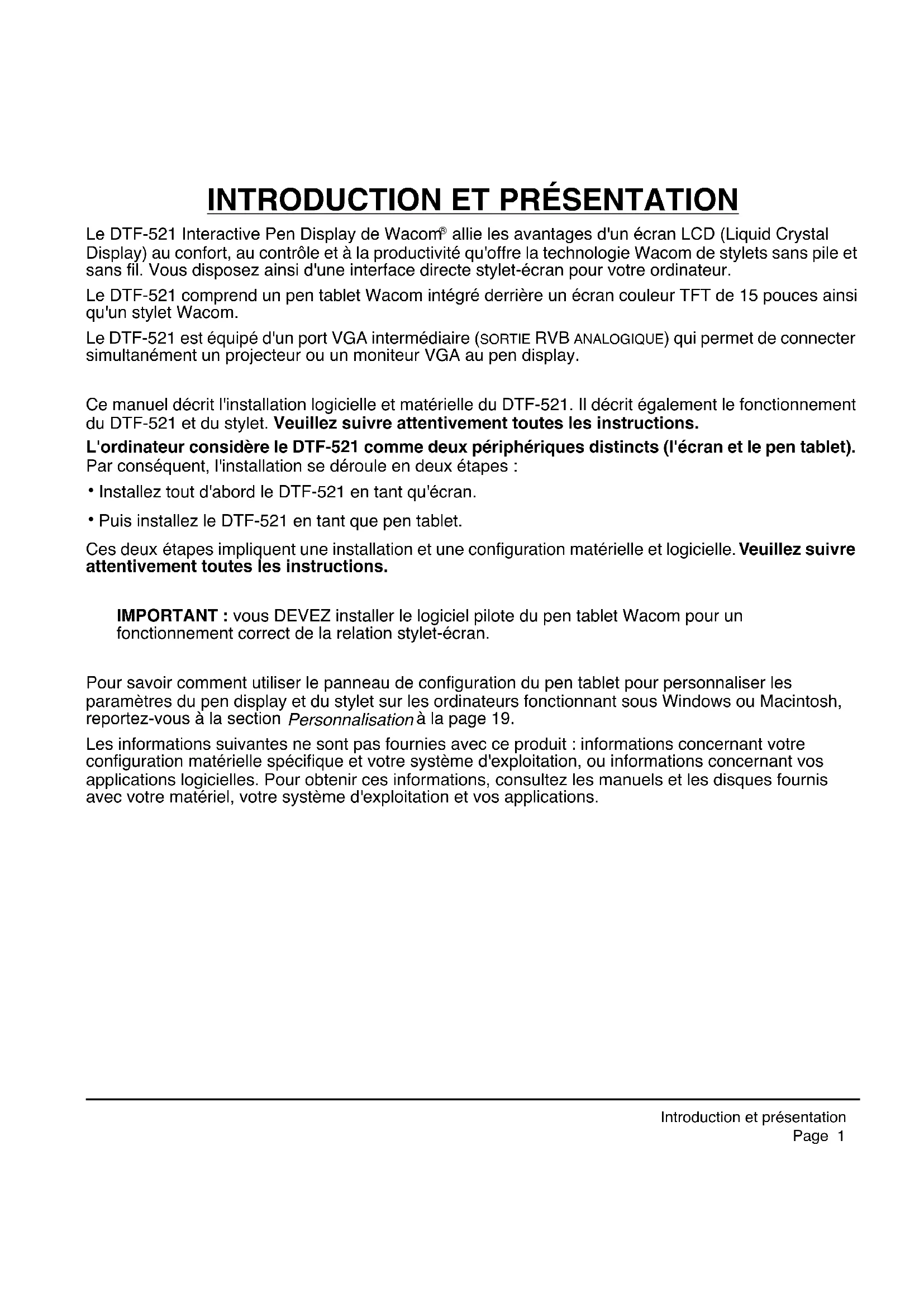

allie les avantages d'un écran LCD (Liquid Crystal Display) au confort, au contrôle et à la productivité qu'offre la technologie Wacom de stylets sans pile et sans fil. Vous disposez ainsi d'une interface directe stylet-écran pour votre ordinateur. Le DTF-521 comprend un pen tablet Wacom intégré derrière un écran couleur TFT de 15 pouces ainsi qu'un stylet Wacom. Le DTF-521 est équipé d'un port VGA intermédiaire ( SORTIE RVB ANALOGIQUE) qui permet de connecter simultanément un projecteur ou un moniteur VGA au pen display. Ce manuel décrit l'installation logicielle et matérielle du DTF-521. Il décrit également le fonctionnement du DTF-521 et du stylet. Veuillez suivre attentivement toutes les instructions. L'ordinateur considère le DTF-521 comme deux périphériques distincts (l'écran et le pen tablet). Par conséquent, l'installation se déroule en deux étapes :

• Installez tout d'abord le DTF-521 en tant qu'écran.

• Puis installez le DTF-521 en tant que pen tablet. Ces deux étapes impliquent une installation et une configuration matérielle et logicielle. Veuillez suivre attentivement toutes les instructions. IMPORTANT : vous DEVEZ installer le logiciel pilote du pen tablet Wacom pour un fonctionnement correct de la relation stylet-écran. Pour savoir comment utiliser le panneau de configuration du pen tablet pour personnaliser les paramètres du pen display et du stylet sur les ordinateurs fonctionnant sous Windows ou Macintosh, reportez-vous à la section Personnalisation à la page 19. Les informations suivantes ne sont pas fournies avec ce produit : informations concernant votre configuration matérielle spécifique et votre système d'exploitation, ou informations concernant vos applications logicielles. Pour obtenir ces informations, consultez les manuels et les disques fournis avec votre matériel, votre système d'exploitation et vos applications. DTF521.book Page 1 Friday, November 16, 2007 3:26 PMPrécautions Page 2 PRÉCAUTIONS Pour garantir une utilisation sûre de votre produit, respectez lez avertissements et les instructions contenus dans ce manuel. Sinon, vous risquez de perdre des données ou d'endommager votre ordinateur. Le non-respect de ces indications pourrait entraîner l'annulation de votre garantie. Si cela se produit, Wacom ne sera en aucun cas tenue de réparer ou de remplacer le produit. EMPLACEMENT PHYSIQUE ENVIRONNEMENT AVERTISSEMENT Ce symbole signale une information essentielle qui doit être prise en compte sous peine de blessure grave, voire mortelle.

TTENTION Ce symbole signale une information importante qui doit être prise en compte sous peine de blessure ou de dommages matériels. Lorsque vous entreprenez une des actions décrites, prenez toutes les précautions nécessaires.

VERTISSEMENT N'utilisez pas le DTF-521 Pen Display à proximité d'un système de commande nécessitant une fiabilité extrêmement élevée. Cela risque de nuire au bon fonctionnement d'autres appareils électroniques ou ces derniers risquent de provoquer un dysfonctionnement du pen display. Lorsque son utilisation est interdite, mettez le DTF-521 hors tension pour éviter qu'il ne provoque un dysfonctionnement des autres appareils électroniques. Wacom décline toute responsabilité en cas de dommages directs ou indirects. Pour plus d'informations, veuillez vous référer à votre contrat de garantie situé à la fin de ce guide. Température et humidité

• Température et humidité de fonctionnement : 5 ˚C à 35 ˚C, 20 à 80 % d'humidité relative

• Température et humidité de stockage : -10 ˚C à 60 ˚C, 20 à 90 % d'humidité relative

TTENTION N'utilisez pas et ne stockez pas le pen display dans les conditions suivantes :

• En cas de variations de température importantes ou hors des limites spécifiées (par exemple à l'extérieur ou dans un véhicule).

• En cas d'exposition directe du pen display et du stylet à la lumière du soleil, à une source de chaleur, à de l'eau ou à tout autre liquide.

TTENTION N'utilisez pas le pen display dans un environnement poussiéreux. Vous risqueriez de l'endommager. DTF521.book Page 2 Friday, November 16, 2007 3:26 PMPrécautions Page 3 UTILISATION MANIPULATION AVERTISSEMENT N'utilisez que l'adaptateur secteur fourni avec votre DTF-521. Si un autre type d'alimentation secteur est utilisé, le DTF-521 ne peut pas fonctionner correctement ou risque d'être endommagé. L'utilisation d'un autre type d'adaptateur risque de provoquer un incendie. Ce faisant, vous perdriez votre droit à la garantie.

TTENTION Veillez à utiliser une source d'alimentation mise à la terre lorsque vous mettez le DTF-521 sous tension.

TTENTION Ne connectez/déconnectez pas le câble vidéo ni le câble d'alimentation lorsque le DTF-521 ou l'ordinateur sont sous tension. Vous risqueriez d'endommager l'écran ou la carte vidéo de l'ordinateur. Si cela se produit, Wacom ne sera en aucun cas tenue de réparer ou de remplacer le produit.

TTENTION Ce produit est destiné à être utilisé avec une carte vidéo VGA. L'utilisation d'une carte vidéo inappropriée est susceptible d'endommager votre DTF-521.

TTENTION Ne bloquez pas les aérations situées sur le panneau arrière. Vous risqueriez de créer une surchauffe et d'endommager l'appareil. Lorsque vous n'utilisez pas le DTF-521 pendant une longue période, débranchez l'adaptateur de la prise secteur.

VERTISSEMENT Haute tension. N'ouvrez ni ne démontez en aucun cas le DTF-521 Pen Display. Un risque de choc électrique est présent lorsque le boîtier est ouvert. Le cas échéant, votre garantie sera annulée et Wacom ne sera pas tenue de réparer ou de remplacer le produit.

VERTISSEMENT Si l'écran LCD est endommagé, un liquide peut se répandre. Ne le touchez pas : ce liquide est irritant. En cas de contact avec la peau, les yeux ou la bouche, rincez immédiatement avec de l'eau sous le robinet pendant au moins 15 minutes. Si le liquide entre en contact avec les yeux ou la bouche, consultez un médecin.

VERTISSEMENT – LA/LES LAMPE(S) DE CET APPAREIL CONTIENNENT DU MERCURE. ELLES DOIVENT ÊTRE RECYCLÉES OU MISES AU REBUT CONFORMÉMENT AUX LÉGISLATIONS LOCALES, DES ÉTATS OU FÉDÉRALES. Le DTF-521 Pen Display est équipé d'un rétroéclairage contenant du mercure (Hg). Veillez à mettre cet appareil au rebut conformément aux lois et réglementations locales. AVERTISSEMENT Veillez à ce que les enfants n'avalent pas la pointe du stylet ou le bouton latéral. Ces deux éléments risquent de se détacher accidentellement si un enfant les mord.

TTENTION Ne démontez pas le stylet. Cela risquerait d'entraîner son dysfonctionnement. Si cela se produit, Wacom ne sera en aucun cas tenue de réparer ou de remplacer le produit. ATTENTION Ne rayez pas la surface de l'écran. Évitez de placer des objets pointus ou tranchants sur la surface.

TTENTION Lors du réglage de l'inclinaison du pen display, évitez de vous coincer les doigts dans l'espace situé dans la partie mobile du socle.

TTENTION Ne soulevez pas le DTF-521 par son socle. Cela pourrait endommager le mécanisme du socle. Lorsque vous soulevez ou déplacez le pen display, prenez toujours l'appareil par le boîtier.

DTF521.book Page 3 Friday, November 16, 2007 3:26 PMPrécautions Page 4 ATTENTION Évitez de soumettre le DTF-521 ou le stylet à des chocs et des vibrations violentes. Si vous heurtez ou laissez tomber l'Interactive Pen Display, vous risquez d’endommager la surface de l'écran ou d'autres composants.

TTENTION Évitez de placer des objets lourds sur le pen display ou d'y exercer une pression importante. Vous risqueriez d'endommager la surface de l'écran ou de courber le socle.

TTENTION Ne placez pas d'objets lourds sur les câbles du DTF-521, ne pliez pas brutalement les câbles de manière répétée et ne soumettez pas les connecteurs des câbles à une forte tension au risque d'endommager l'appareil ou son câblage.

TTENTION Si la pointe du stylet devient coupante ou angulaire, elle risque d'endommager la pellicule protectrice de l'écran. Remplacez la pointe du stylet si nécessaire.

TTENTION N'utilisez pas de dissolvant organique (tel que de l'alcool), ni même un détergent doux, pour nettoyer l'écran. L'emploi de ces produits risque d'endommager la pellicule protectrice du verre. Notez que ce type de dommage n'est pas couvert par la garantie du fabricant.

• Pour nettoyer l'écran, utilisez un chiffon antistatique ou légèrement humide. Pendant le nettoyage, n'exercez qu'une pression légère sur l'écran et ne le mouillez pas.

• Pour nettoyer le boîtier du pen display ou le stylet, utilisez un chiffon doux imprégné d'un détergent doux (tel que du liquide vaisselle) dilué dans de l’eau.

• Avant de nettoyez le produit, débranchez toujours l'alimentation secteur.

TTENTION N'exposez pas votre DTF-521 à des décharges électrostatiques de haute tension ou à une accumulation de charge électrostatique sur l'écran LCD. Vous risqueriez de décolorer ou de tâcher définitivement l'écran. Si des décolorations se produisent, laissez l'écran allumé et elles devraient disparaître en quelques heures. Réutilisation, recyclage et récupération. Une fois en fin de vie ou après son remplacement par un produit plus récent, il est fortement conseillé de recycler ce produit en le déposant dans un point de collecte de matériaux recyclables de votre région. Ce faisant, vous aiderez à protéger l'environnement et minimiserez les effets négatifs causés par d'éventuels écoulements de substances dangereuses lors de la mise au rebut. Au sein de l'Union Européenne, il est interdit aux utilisateurs de jeter les déchets d'équipements électriques et électroniques (DEEE) avec les ordures ménagères non triées, conformément à la Directive 2002/96/CE du Parlement européen et du Conseil en date du 27 janvier 2003, ou aux lois équivalentes des États membres. Les produits concernés sont dotés du symbole DEEE illustré au début de cette remarque, sauf impossibilité due à la taille ou à la fonction du produit. Les produits Wacom sont soumis à la Directive 2002/96/CE et doivent donc être mis au rebut séparément, dans un point de collecte de votre région. Les produits Pen Display de Wacom sont conformes à la directive européenne RoHS 2002/95/CE. DTF521.book Page 4 Friday, November 16, 2007 3:26 PMTable des matières Page 5

• Introduction et présentation p. 1
• Précautions p. 2
• Emplacement physique p. 2
• Environnement p. 2
• Utilisation p. 3
• Manipulation p. 3
• Votre nouveau DTF-521 p. 7
• Contenu de l'emballage p. 7
• Composants de l'Interactive Pen Display p. 8
• Vue avant p. 8
• Vue arrière p. 9
• Installation p. 10
• Configuration requise p. 10
• Étape 1 : installation de l'écran LCD p. 11
• Schéma de câblage de l'écran LCD p. 12
• Étape 2 : installation du pen tablet p. 14
• Installation du câble USB p. 14

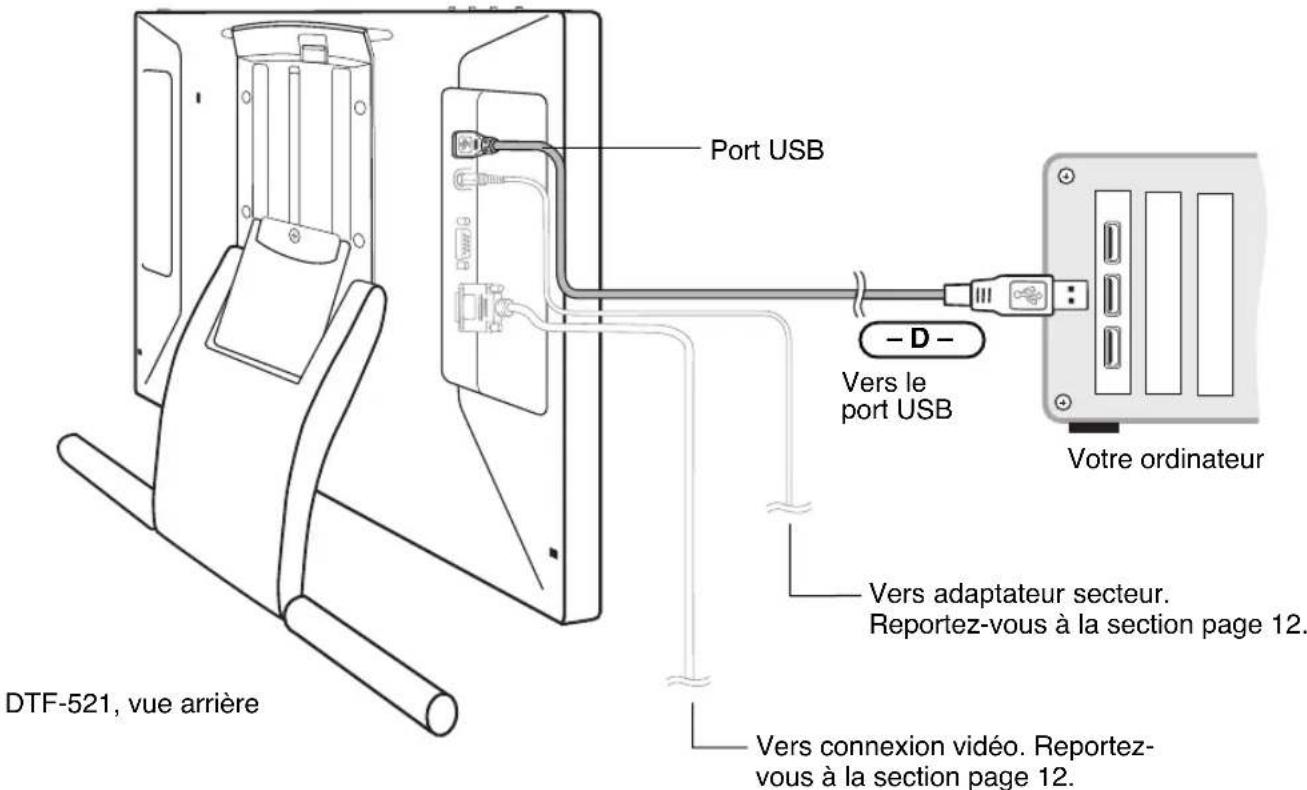

• Schéma de connexion de la tablette p. 14
• Installation du logiciel p. 15
• Utilisation du DTF-521 p. 16
• Configuration de la zone de travail p. 16
• Utilisation du stylet p. 17
• Composants du stylet p. 17
• Fonctionnement du stylet p. 18
• Personnalisation p. 19
• Ouverture du panneau de configuration p. 19
• Présentation du panneau de configuration p. 20
• Personnalisation du stylet p. 20
• Étalonnage du DTF-521 p. 22
• Personnalisation du menu contextuel p. 23
• Panneau de configuration p. 24
• Paramétrage du double-clic p. 24
• Personnalisation des fonctions du bouton latéral p. 24
• Réglage de l'écran p. 27
• Pré-réglages usine, Auto-Sync et paramètres utilisateurs p. 27
• Paramètres de l'affichage à l'écran (OSD) p. 27
• Réglage du pas et de la phase p. 30
• Économie d'énergie p. 31
• DTF521.book Page 5 Friday, November 16, 2007 3:26 PMTable des matières Page 6 Dépannage p. 32
• Test du DTF-521 p. 32
• Dépannage de l'écran p. 34
• Problèmes généraux liés à l'écran p. 34
• Problèmes liés au mode VGA p. 35
• Dépannage du pen tablet p. 36
• Problèmes généraux p. 36
• Problèmes spécifiques à Windows p. 40
• Problèmes spécifiques à Macintosh p. 40
• Options d'assistance technique p. 41
• Téléchargements de pilotes p. 42
• Annexes p. 43
• Entretien du DTF-521 p. 43
• Nettoyage p. 43
• Remplacement de la pointe du stylet p. 44

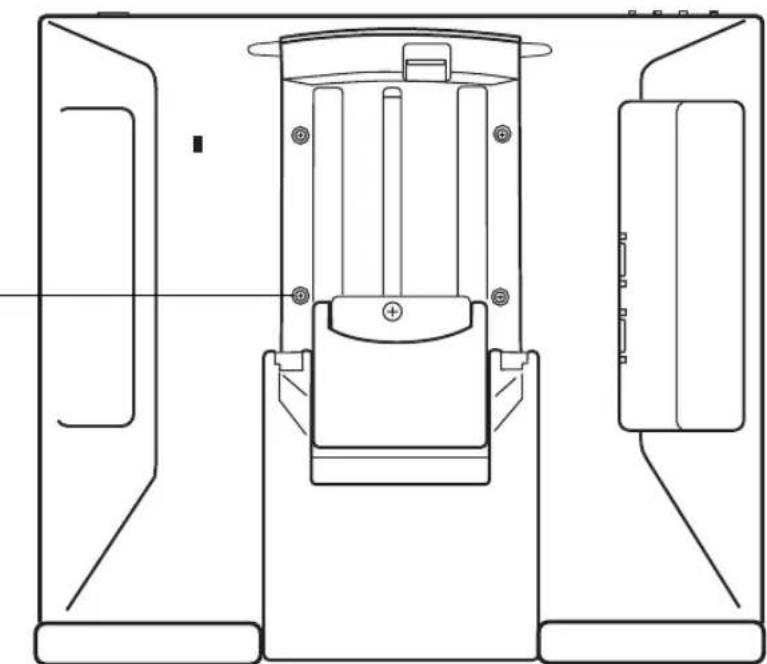

• Utilisation d'un support ou d'un socle différent p. 45
• Possibilités relatives au stylet et à l'encrage numérique dans Windows Vista p. 46
• À propos du Panneau de saisie Tablet PC de Windows Vista p. 47
• Désinstallation du DTF-521 p. 48
• Caractéristiques du produit p. 49
• Caractéristiques générales p. 49
• Écran p. 49
• Tablette à stylet p. 50
• Adaptateur secteur p. 50
• Stylet (modèle FP-320) p. 50
• Commande de pièces et d'accessoires p. 50
• Interférences radio et télévision p. 51
• Avertissement de la Commission fédérale des communications (FCC) p. 51
• Industrie Canada (Canada uniquement) p. 52
• Déclaration CE p. 52
• Garantie (Dans le monde entier à l'exception de l'Europe, de l'Afrique et du Moyen-Orient) p. 53
• Garantie (Europe, Afrique et Moyen-Orient) DTF521.book Page 6 Friday, November 16, 2007 3:26 PMVotre nouveau DTF-521 Page 7 p. 55

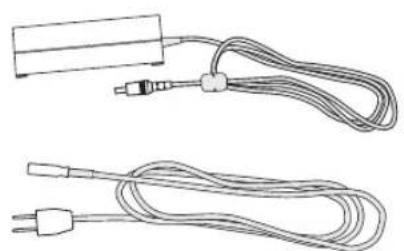

Déballez soigneusement tous les éléments et placez-les sur un bureau ou sur toute autre surface de travail stable. Vérifiez que rien ne manque dans l'emballage. Remarque : les illustrations ne sont pas à l'échelle. Certaines configurations de produits incluent un stylet sans boutons latéraux. Certaines configurations incluent des CD ou des DVD supplémentaires contenant des applications. Pour les installer, consultez les instructions accompagnant les CD ou les DVD. Conservez la boîte d'emballage du produit. Elle vous servira pour le rangement et le transport de votre DTF-521. DTF-521 Interactive Pen Display, unité principale Adaptateur secteur et cordon d'alimentation (POW-A096 et SCD-A039-01 pour les États-Unis) (POW-A096 et SCD-A038-01 ou SCD-A040-01 pour l'Europe) Câble USB (STJ-A250) Câble VGA-VGA (STJ-A228) Stylet avec pointes de rechange, amarre-stylet, boucle d'amarre et vis de fixation (FP-320, PKB-A016, MHO-A052 et MNE-A061) Guide d'installation et Manuel d'utilisation (le présent manuel) CD du pilote de la tablette à stylet de Wacom (contient le pilote) DTF521.book Page 7 Friday, November 16, 2007 3:26 PMVotre nouveau DTF-521 Page 8

COMPOSANTS DE L'INTERACTIVE PEN DISPLAY

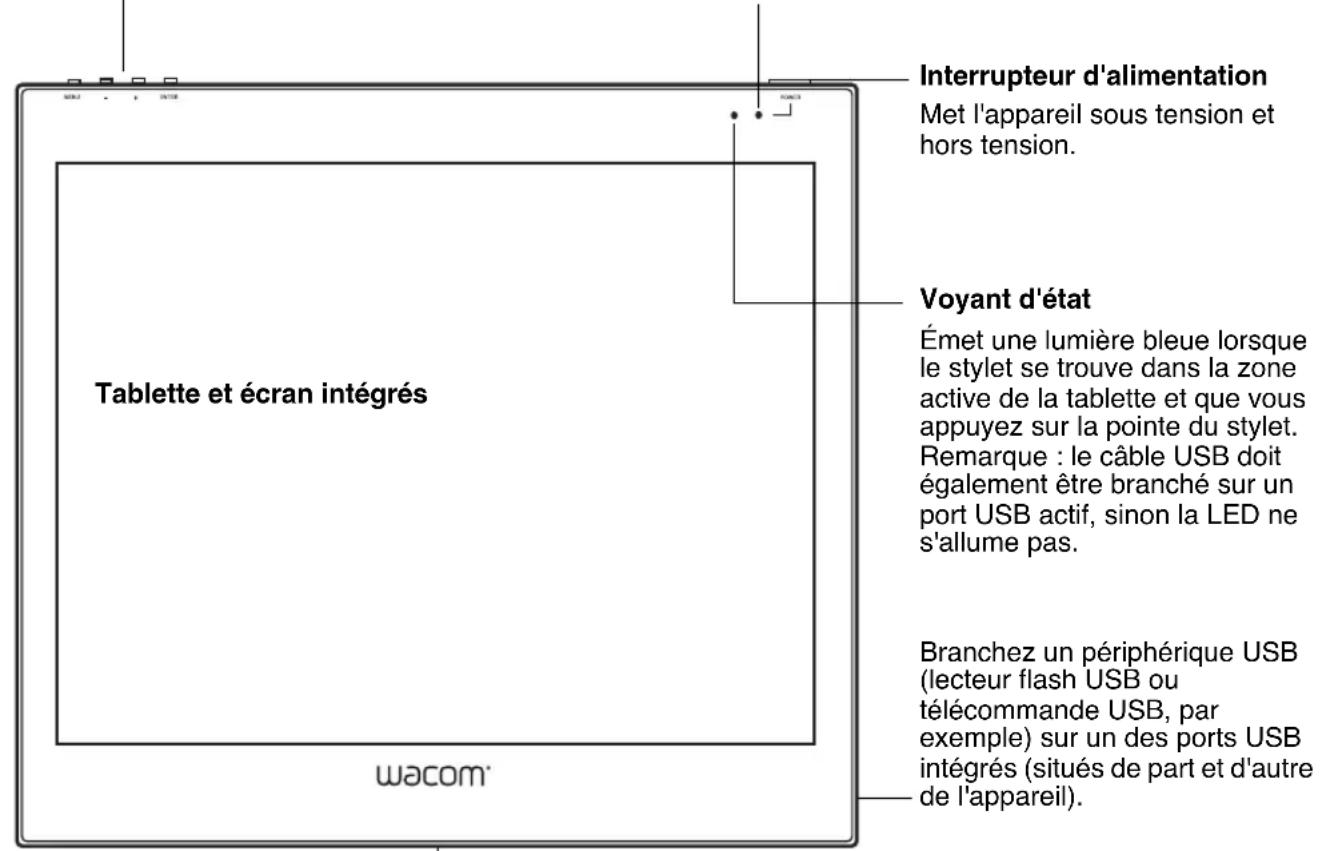

Ce produit est doté de nombreux composants et fonctionnalités que vous devrez découvrir. VUE AVANT L'écran et le radar de la tablette fonctionnent comme des périphériques d'entrée/sortie intégrés. L'écran prend en charge des résolutions allant jusqu'à 1 024 x 768 pixels avec 16,2 millions de couleurs. Le radar de la tablette indique les coordonnées du stylet, sa pression et les informations concernant le bouton latéral. Commandes de l'affichage à l'écran (OSD) Ces commandes, situées sur le bord supérieur de la tablette, vous permettent de régler différents paramètres d'affichage. Pour plus d'informations, reportez-vous à la section Réglage de l'écran , page 27. Voyant d'alimentation Émet une lumière bleue lorsque le DTF-521 est sous tension et que le signal vidéo est présent. Émet une lumière orange lorsque le DTF-521 ne détecte aucun signal vidéo. (par exemple, lorsque votre ordinateur est éteint, en phase de démarrage ou en mode de gestion d'alimentation et aucun signal vidéo n'est émis). Interrupteur d'alimentation Met l'appareil sous tension et hors tension. Voyant d'état Émet une lumière bleue lorsque le stylet se trouve dans la zone active de la tablette et que vous appuyez sur la pointe du stylet. Remarque : le câble USB doit également être branché sur un port USB actif, sinon la LED ne s'allume pas. Tablette et écran intégrés Branchez un périphérique USB (lecteur flash USB ou télécommande USB, par exemple) sur un des ports USB intégrés (situés de part et d'autre de l'appareil). Vous devez avoir entièrement terminé l'installation matérielle et logicielle du DTF-521 avant d'y connecter tout autre périphérique. Tiroir à stylet Très pratique pour poser le stylet. Lorsque le socle de l'écran est en position basse, placez vos doigts sous le tiroir (situé au niveau du bord inférieur avant) pour l'ouvrir. DTF521.book Page 8 Friday, November 16, 2007 3:26 PMVotre nouveau DTF-521 Page 9

Prises vidéo, USB et alimentation Verrou Kensington Permet de fixer aisément un câble de sécurité. Points de fixation de l'amarre-stylet Si vous utilisez l'amarre-stylet, attachez-le à l'un des quatre points de fixation situés à l'arrière de l'appareil à l'aide de la boucle et de la vis. Levier de réglage du socle Déplacez ce levier vers le haut pour ajuster le socle. Relâchez le levier pour bloquer le socle. Important : lorsque vous n'utilisez pas votre pen display, posez-le sur une surface stable ou rangez-le dans son emballage d'origine. Assurez-vous que le socle est en position d'inclinaison basse avant d'emballer le DTF-521. Si vous ne rabattez pas le socle, le mécanisme pourrait s'endommager pendant le transport et le stockage. Ne soulevez pas l'appareil par son socle. Cela pourrait endommager le mécanisme du socle. Lorsque vous soulevez ou déplacez le DTF-521, prenez toujours l'appareil par le boîtier.

TTENTION Évitez de vous coincer les doigts dans l'espace situé dans la partie mobile du socle. Socle Le socle permet d'ajuster l'angle d'inclinaison de l'appareil. Range-stylet

our ranger le stylet, insérez l'une de ses extrémités d'un côté ou de l'autre du range-stylet. Ensuite, appuyez légèrement sur l'autre extrémité du stylet pour l'insérer dans le range- stylet.

our retirer le stylet, appuyez sur l'une des extrémités du stylet. Cela permettra de dégager l'autre extrémité du stylet, qui sortira du range-stylet. Vous pouvez alors retirer le stylet. DTF521.book Page 9 Friday, November 16, 2007 3:26 PMInstallation Page 10 INSTALLATION CONFIGURATION REQUISE Avant de procéder à l'installation du DTF-521, assurez-vous que votre ordinateur répond à la configuration minimale suivante :

• PC. Windows Vista™, Vista x64, XP, XP x64 ou 2000. Connecteur vidéo VGA, port USB disponible et lecteur de CD-ROM.

• Macintosh. OS X, v10.3.9 ou ultérieure. Connecteur vidéo VGA, port USB disponible et lecteur de CD-ROM. Remarques : le DTF-521 peut être utilisé seul ou avec un autre écran. Vous pouvez connecter un deuxième périphérique VGA, tel qu'un moniteur ou un projecteur LCD, à la SORTIE RVB analogique du DTF-521. Lorsqu'il est connecté sur ce port, le deuxième périphérique affiche l'image présentée par le DTF-521. Terminez l'installation du DTF-521 avant de connecter un périphérique de projection à l'unité. Selon les possibilités de votre carte vidéo et de votre système d'exploitation, vous pouvez configurer le DTF-521 comme écran en miroir, complémentaire ou indépendant. Pour plus d'informations sur les possibilités de votre carte vidéo, consultez la documentation qui l'accompagne. Lorsque vous utilisez plusieurs moniteurs, le DTF-521 sélectionnera les correspondances en fonction de la configuration de votre système. En mode miroir, l'affichage sélectionné par défaut par la tablette correspond à la totalité de la zone de travail sur chaque écran ou moniteur. Pour plus d'informations concernant la configuration de votre ordinateur et de votre système d'exploitation en vue de l'utilisation de plusieurs moniteurs, consultez la documentation du matériel et du système d'exploitation. L'installation comprend deux étapes principales :

• Étape 1 : installation de l'écran LCD

Au cours de cette première étape, le DTF-521 sera installé en tant que moniteur sur votre système. Pendant la procédure d’installation, reportez-vous au Schéma de câblage de l'écran LCD , à la page suivante, pour effectuer le branchement des câbles. Important : ne branchez pas le câble de données USB avant d'y être invité.

• Mettez votre ordinateur hors tension. Attention : ne connectez/déconnectez jamais les câbles vidéo ou d'alimentation lorsque l'ordinateur ou le DTF-521 sont sous tension. Vous risqueriez d'endommager l'écran ou la carte vidéo.

• Si votre ordinateur ne possède qu'un connecteur vidéo analogique (VGA), vous devez débrancher l'écran précédemment utilisé ou ajouter une deuxième carte VGA.

• Connectez l'adaptateur secteur au DTF-521. Connectez ensuite le câble d'alimentation de l'adaptateur et branchez ce dernier sur une prise secteur. Voir – B – et – C –

• Mettez le DTF-521 sous tension. Le voyant de mise sous tension s'allume en orange.

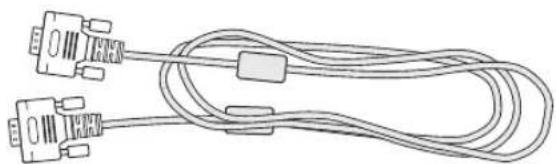

• Branchez une extrémité du câble VGA au DTF-521. Branchez l'autre extrémité du câble au connecteur VGA de la carte vidéo de l'ordinateur. Voir – A – dans le schéma de connexion de la page 12. Veillez à resserrer les vis à oreilles sur les connecteurs. Connecteur VGA DTF521.book Page 11 Friday, November 16, 2007 3:26 PMInstallation Page 12 SCHÉMA DE CÂBLAGE DE L'ÉCRAN LCD DTF-521, vue arrière – B –

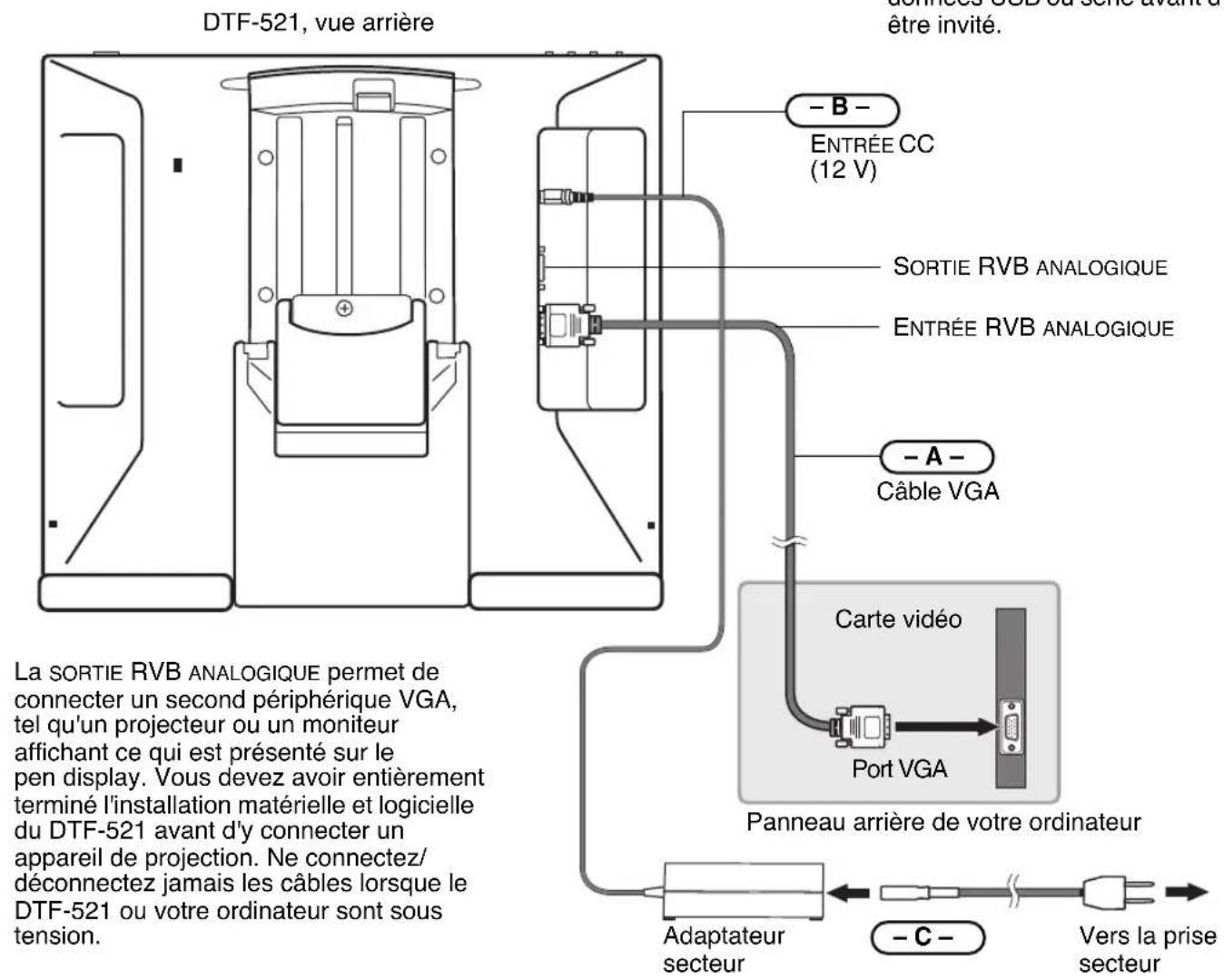

(12 V) – A – Câble VGA Carte vidéo Panneau arrière de votre ordinateur

SORTIE RVB ANALOGIQUE

Ne branchez pas le câble de données USB ou série avant d'y être invité. Adaptateur secteur – C – Vers la prise secteur

TTENTION Utilisez uniquement l'adaptateur secteur fourni avec le DTF-521. L'utilisation d'un adaptateur secteur inadéquat risque d'endommager l'unité. Ne connectez/déconnectez pas le câble vidéo ni le câble d'alimentation lorsque le DTF-521 ou l'ordinateur sont sous tension. Vous risqueriez d'endommager l'écran ou la carte vidéo de l'ordinateur. Assurez-vous que le taux de rafraîchissement de l'écran ne dépasse pas 70 Hz en mode XGA ou 75 Hz pour les autres modes.

ENTRÉE RVB ANALOGIQUE

Port VGA La SORTIE RVB ANALOGIQUE permet de connecter un second périphérique VGA, tel qu'un projecteur ou un moniteur affichant ce qui est présenté sur le pen display. Vous devez avoir entièrement terminé l'installation matérielle et logicielle du DTF-521 avant d'y connecter un appareil de projection. Ne connectez/ déconnectez jamais les câbles lorsque le DTF-521 ou votre ordinateur sont sous tension. DTF521.book Page 12 Friday, November 16, 2007 3:26 PMInstallation Page 13

• Mettez ensuite votre ordinateur sous tension.

our les systèmes Windows : le DTF-521 est installé automatiquement comme écran par défaut.

• Si nécessaire, configurez le moniteur afin d'obtenir une taille et une résolution de couleurs appropriées. La résolution maximale (native) du DTF-521 est de 1 024 x 768 pixels. La taille d'affichage et la résolution de couleurs peuvent être limitées par les capacités de votre carte vidéo. Pour plus d'informations, consultez la documentation du fabricant de la carte vidéo. Windo ws : si vous utilisez le DTF-521 comme écran secondaire, vous devez d'abord l'activer dans la fenêtre Propriétés de l'affichage du panneau de configuration.

• Pour effectuer un réglage plus fin de l'écran, reportez-vous à Réglage de l'écran , page 27 pour plus d'informations.

• Après avoir réglé l'écran LCD du DTF-521 comme vous le souhaitez, passez à la section Étape 2 : installation du pen tablet pour installer le pen tablet. Pour obtenir des conseils sur le dépannage, reportez-vous à la page 32. Remarques : Chacune des tablettes LCD DTF-521 répond à des normes de qualité extrêmement rigoureuses. Les techniques de production ne peuvent pas garantir que votre écran TFT sera absolument parfait ; certaines tablettes peuvent présenter un certain nombre de pixels associés à une mauvaise couleur. Pour plus d'informations, reportez-vous aux spécifications à la page 49. Si une image présente de fines rayures, elle peut scintiller ou afficher un moirage. N'appliquez pas de pression excessive sur l'écran, car vous risquez de faire apparaître un effet moiré. Si cela se produit, appliquez une pression moins forte sur l'écran à l'aide de votre stylet. Lorsqu'une image reste affichée à l'écran pendant une longue période, une image après mise à jour peut rester quelques instants à l'écran. Pour éviter que cela ne se produise, Wacom vous conseille d'utiliser un économiseur d'écran ou un autre outil de gestion de l'alimentation. Important : pour prolonger la durée de vie du rétroéclairage, configurez la gestion de l'alimentation de manière à ce que l'affichage se désactive en cas d'inutilisation prolongée. DTF521.book Page 13 Friday, November 16, 2007 3:26 PMInstallation Page 14

Branchez le connecteur carré du câble USB dans le port USB du DTF-521. Branchez l'autre extrémité sur un port USB libre de votre ordinateur ou sur un concentrateur USB relié à votre ordinateur. Voir – D – dans le schéma ci-dessous. SCHÉMA DE CONNEXION DE LA TABLETTE DTF-521, vue arrière Vers le port USB Votre ordinateur – D – Port USB Vers adaptateur secteur. Reportez-vous à la section page 12. Vers connexion vidéo. Reportez- vous à la section page 12. DTF521.book Page 14 Friday, November 16, 2007 3:26 PMInstallation Page 15

INSTALLATION DU LOGICIEL

IMPORTANT : vous DEVEZ installer le logiciel pilote du pen tablet Wacom pour un fonctionnement correct de la relation stylet-écran. Pour installer le logiciel de la tablette, procédez comme suit :

• Enregistrez votre travail et fermez toutes les applications. Désactivez temporairement tout programme de protection anti-virus.

• Insérez le CD du pilote du pen tablet Wacom dans le lecteur de CD-ROM de votre ordinateur. Si le menu d'installation du logiciel ne s'affiche pas automatiquement, double-cliquez sur l'icône

• Cliquez sur le lien INSTALLER LA TABLETTE et suivez les instructions qui s'affichent pour installer le pilote.

• Réactivez votre antivirus.

• Lorsque l'installation logicielle est terminée, vérifiez que vous pouvez déplacer le curseur à l'écran du DTF-521 à l'aide du stylet. Lorsque vous placez la pointe du stylet sur l'écran, le curseur doit se placer immédiatement à l'endroit correspondant à l'écran. Soulevez la pointe du stylet et placez-la à un autre point de l'écran. Le curseur doit encore une fois se placer au nouvel emplacement. Cette technique se nomme positionnement absolu, elle vous permet de placer le curseur sans avoir à faire glisser le stylet sur l'écran.

• Lisez attentivement le fichier Lisez-moi pour obtenir des informations mises à jour. En cas de problème lors de l'installation du DTF-521, reportez-vous à la section Dépannage , à la page 32. Remarques : Pour Windows Vista, l'installation du pilote active automatiquement les nouvelles fonctions de saisie à l'aide du stylet disponibles dans Windows Vista et Office 2007 (sauf pour Windows Vista Home Basic). Pour Windows Vista, XP et Macintosh OS X, les préférences utilisateurs sont prises en charge. Après avoir ouvert une session, chaque utilisateur peut personnaliser ses propres paramètres dans le panneau de configuration du Pen Tablet. Le basculement vers un autre utilisateur charge automatiquement ses paramètres personnels.

our désinstaller le pilote de la tablette, reportez-vous à la Désinstallation du DTF-521 , page 48. Étalonnez ensuite le pen display de manière à aligner avec précision le curseur à l'écran sur la pointe du stylet. Reportez-vous à la section Étalonnage du DTF-521 , page 22. DTF521.book Page 15 Friday, November 16, 2007 3:26 PMUtilisation du DTF-521Page 16

UTILISATION DU DTF-521

Lorsque vous utilisez le DTF-521 Interactive Pen Display, vous pouvez appuyer votre main sur l'écran, comme s'il s'agissait d'une planche à dessin ou d'une feuille de papier. La surface du DTF-521 se trouve légèrement au-dessus du bureau. Veillez donc à régler la hauteur de votre bureau ou de votre chaise de manière à pouvoir utiliser l'appareil en toute facilité.

CONFIGURATION DE LA ZONE DE TRAVAIL

Pour réduire la fatigue, organisez votre espace de travail de manière à travailler confortablement. Placez le DTF-521, le stylet et votre clavier de façon à ce qu'ils soient aisément accessibles. Placez le pen display et les autres écrans éventuels de manière à les voir avec un minimum de fatigue oculaire. Autres conseils utiles :

• Faites de brèves pauses entre deux tâches afin de vous étirer et de détendre vos muscles.

• Ne serrez pas votre stylet trop fort.

• Alternez les tâches pendant la journée.

• Conservez une posture correcte en permanence. Évitez les positions ou mouvements répétitifs inconfortables. Changez de position si votre posture de travail est inconfortable.

• Passez d'un mode d'utilisation à un autre. Remarque : Wacom ne peut en aucun cas garantir que les produits Wacom empêcheront ou soigneront, en partie ou dans leur intégralité, les symptômes et lésions causées par le travail répétitif avec une souris. Le développement de tels symptômes varie selon les individus. Il est conseillé de consulter un médecin afin de déterminer le traitement le plus approprié à votre situation.Conseils :• Veillez à ne pas déconnecter les câbles si vous éloignez le DTF-521 de l'ordinateur.• L'amarre-stylet permet de ne pas séparer le stylet du pen display. Faites passer une extrémité de l'amarre-stylet dans l'orifice prévu à cet effet sur le stylet et l'autre extrémité dans la boucle. Ensuite, fixez la boucle de l'amarre-stylet à l'un des quatre points de fixation situés à l'arrière de l'appareil à l'aide de la vis.
• Le DTF-521 peut également être monté sur des bras articulés ou sur des socles d'autres marques conformes à la norme VESA 75 relative aux socles d'écrans. Pour plus de détails, reportez-vous à la section Utilisation d'un support ou d'un socle différent à la page 45.DTF521.book Page 16 Friday, November 16, 2007 3:26 PMUtilisation du DTF-521 Page 17

UTILISATION DU STYLET

Le stylet Wacom fonctionne sans fil et sans pile et est sensible à la pression exercée sur sa pointe. Tenez le stylet comme un stylo ou un crayon classique. Assurez-vous que la position du DuoSwitch programmable vous permet de l'actionner facilement avec le pouce ou l'index, sans pour autant l'activer accidentellement pendant que vous écrivez ou dessinez. Lorsque vous travaillez, vous pouvez poser votre main sur l'écran du DTF-521, comme s'il s'agissait d'une planche à dessin ou d'une feuille de papier. Vous pouvez incliner le stylet à votre guise pour dessiner plus confortablement.

COMPOSANTS DU STYLET

Les composants du stylet fonctionnent de la manière suivante : Pointe du stylet : le stylet est activé dès qu'il est placé à moins de 5 mm de l'écran du pen display. Vous pouvez ainsi déplacer le curseur de l'écran sans que la pointe du stylet ne touche l'écran. Lorsque vous exercez une pression sur la pointe du stylet, le bouton de la pointe est activé et le stylet simule alors un clic sur le bouton gauche de la souris. La pression sur la pointe peut être réglée dans le panneau de configuration du pen tablet. DuoSwitch : le DuoSwitch est programmable et peut s'utiliser pour effectuer les mêmes fonctions de clic et de double-clic que le bouton de la pointe. Basculez le DuoSwitch d'un côté ou de l'autre pour lui attribuer les fonctions du bouton supérieur ou inférieur. Vous pouvez utiliser le DuoSwitch dès que la pointe du stylet est à moins de 5 mm de la surface de la tablette. Il n'est pas nécessaire que la pointe touche la surface de l'écran pour l'utiliser. Par défaut, le DOUBLE-CLIC est affecté au bouton supérieur et le CLIC DROIT est affecté au bouton inférieur. Important : n'utilisez que le stylet fourni avec votre DTF-521 Pen Display. D'autres stylets risquent de ne pas fonctionner correctement. De même, la pointe du stylet DTF-521 a été conçue spécialement pour être utilisée avec le DTF-521 Pen Display. Les pointes d'autres stylets peuvent endommager la pellicule protectrice de l'écran du DTF-521. Consultez la rubrique Personnalisation du stylet , page 20 pour des informations sur la personnalisation des paramètres du stylet. Point de fixation de l'amarre-stylet DuoSwitch (bouton latéral) Certaines configurations de produit ne comprennent pas de stylet équipé d'un DuoSwitch. Si c'est le cas, ignorez les explications sur le bouton latéral indiquées dans ce guide. Bouton de la pointe (pointe remplaçable) Remarque : lorsque vous n'utilisez pas votre stylet, placez-le dans le tiroir à stylet, dans le range-stylet ou posez-le à plat sur le bureau. Pour préserver la sensibilité de la pointe du stylet, ne le rangez pas sur un support où il reposera sur sa pointe. DTF521.book Page 17 Friday, November 16, 2007 3:26 PMUtilisation du DTF-521 Page 18

FONCTIONNEMENT DU STYLET

Pointage et sélection : déplacez le stylet au-dessus de l'écran du DTF-521 pour positionner le curseur à l'écran. La pointe du stylet doit se trouver à moins de 5 mm de la surface de l'écran. Il n'est pas nécessaire de toucher cette surface pour déplacer le curseur. Le curseur se déplace immédiatement vers l'endroit où vous posez le stylet (positionnement absolu). Appuyez la pointe du stylet sur l'écran pour effectuer une sélection. Remarque : vous devez étalonner le pen display pour aligner correctement le curseur à l'écran et la pointe du stylet. (reportez-vous à la section Étalonnage du DTF-521 , page 22). Si le curseur à l'écran ne se place pas près de la pointe du stylet lorsque vous posez le stylet sur l'écran, il se peut que le pilote du pen tablet ne soit pas installé ou chargé. Si nécessaire, installez le pilote du pen tablet. Sinon, reportez-vous à la Dépannage , page 32. Clic : pour générer un clic, appuyez brièvement la pointe du stylet sur l'écran ou touchez l'écran avec le stylet avec suffisamment de pression. Conseil pour Windows : vous pouvez faciliter la navigation avec le stylet en configurant Windows de telle sorte que la sélection soit possible lorsque le stylet est placé au-dessus d'une icône et l'activation possible à l'aide d'un seul clic. Pour activer cette fonction, ouvrez un dossier.

our Windows Vista, ouvrez le menu déroulant ORGANISER et choisissez Options des dossiers et de recherche. Dans l'onglet GÉNÉRAL, sélectionnez L'OPTION OUVRIR LES ÉLÉMENTS PAR SIMPLE CLIC (SÉLECTION PAR POINTAGE).

our les autres versions de Windows, ouvrez le menu déroulant OUTILS et choisissez OPTIONS DES DOSSIERS. Dans l'onglet G ÉNÉRAL, sélectionnez l'option OUVRIR LES ÉLÉMENTS PAR SIMPLE CLIC (SÉLECTION PAR POINTAGE). Double-clic : appuyez sur le bouton latéral supérieur ou appuyez la pointe du stylet rapidement et à deux reprises au même endroit de l'écran. Le double-clic est plus facile à générer lorsque le stylet est perpendiculaire à l'écran de la tablette. Pour affiner la zone de double-clic, reportez-vous à la section Paramétrage du double-clic , page 24. Glisser : sélectionnez un objet, puis faites glisser la pointe du stylet sur la surface de l'écran pour déplacer l'objet. Utilisation du bouton latéral : le stylet est équipé d'un DuoSwitch. Ce bouton possède deux fonctions programmables que vous pouvez sélectionner en faisant basculer le commutateur dans un sens ou dans l'autre. Vous pouvez utiliser le DuoSwitch dès que la pointe du stylet est à moins de 5 mm de la surface de la tablette. Il n'est pas nécessaire que la pointe touche la surface de l'écran pour l'utiliser. Par défaut, le DOUBLE-CLIC est affecté au bouton supérieur et le CLIC DROIT est affecté au bouton inférieur. Dessin et écriture avec sensibilité à la pression : le stylet répond avec précision aux mouvements de votre main, vous permettant ainsi de créer des traits et des coups de pinceau à l'aspect naturel dans les applications qui prennent en charge ces fonctions. Pour dessiner et écrire avec une sensibilité à la pression, sélectionnez un outil approprié dans la palette d'outils de votre application. À mesure que vous travaillez sur la surface de l'écran, modifiez la pression exercée sur la pointe du stylet. Appuyez légèrement pour obtenir des traits fins ou des couleurs plus douces. Appuyez fort pour obtenir des traits épais ou des couleurs saturées. DTF521.book Page 18 Friday, November 16, 2007 3:26 PMPersonnalisation Page 19 PERSONNALISATION Une fois que vous maîtrisez les principes de base de l'utilisation du stylet sur votre DTF-521 Interactive Pen Display, vous pouvez personnaliser son mode de fonctionnement. Le panneau de configuration du pen tablet permet de personnaliser sans difficulté les réglages du DTF-521 et du stylet.

OUVERTURE DU PANNEAU DE CONFIGURATION

Pour ouvrir le panneau de configuration, utilisez le stylet DTF-521 et le pen display : Windows. Cliquez sur le bouton DÉMARRER de Windows et sélectionnez TOUS LES PROGRAMMES (Sous Windows 2000, sélectionnez PROGRAMMES.) Sélectionnez ensuite TABLETTE et choisissez l'option PROPRIÉTÉS DU PEN Tablet. Macintosh. Ouvrez P RÉFÉRENCES SYSTÈME à partir du Dock, du menu Pomme ou du dossier APPLICATIONS. Cliquez ensuite sur l'icône PEN TABLET. Une fois le panneau de configuration ouvert, reportez-vous à la section Présentation du panneau de configuration , page 20. Remarques : Pour Windows Vista, XP et Macintosh OS X, les préférences utilisateurs sont prises en charge. Après avoir ouvert une session, chaque utilisateur peut personnaliser ses propres paramètres dans le panneau de configuration du Pen Tablet. Le basculement vers un autre utilisateur charge automatiquement ses paramètres personnels. Si plusieurs tablettes Wacom sont installées sur l'ordinateur, les modifications apportées dans le panneau de configuration Propriétés du pen tablet s'appliquent uniquement au dernier pen tablet utilisé avant l'ouverture du panneau de configuration. DTF521.book Page 19 Friday, November 16, 2007 3:26 PMPersonnalisation Page 20

PRÉSENTATION DU PANNEAU DE CONFIGURATION

Utilisez le panneau de configuration du pen tablet pour personnaliser votre produit. Essayez différents réglages afin de trouver celui qui vous convient le mieux. Toute modification prend immédiatement effet, mais vous pouvez toujours cliquer sur PAR DÉFAUT pour rétablir les valeurs par défaut. Des info-bulles sont disponibles pour la plupart des éléments du panneau de configuration. Placez le curseur sur un élément de l'écran pour que l'info-bulle correspondante s'affiche. En outre, les touches de direction et de tabulation du clavier permettent de naviguer dans le panneau de configuration.

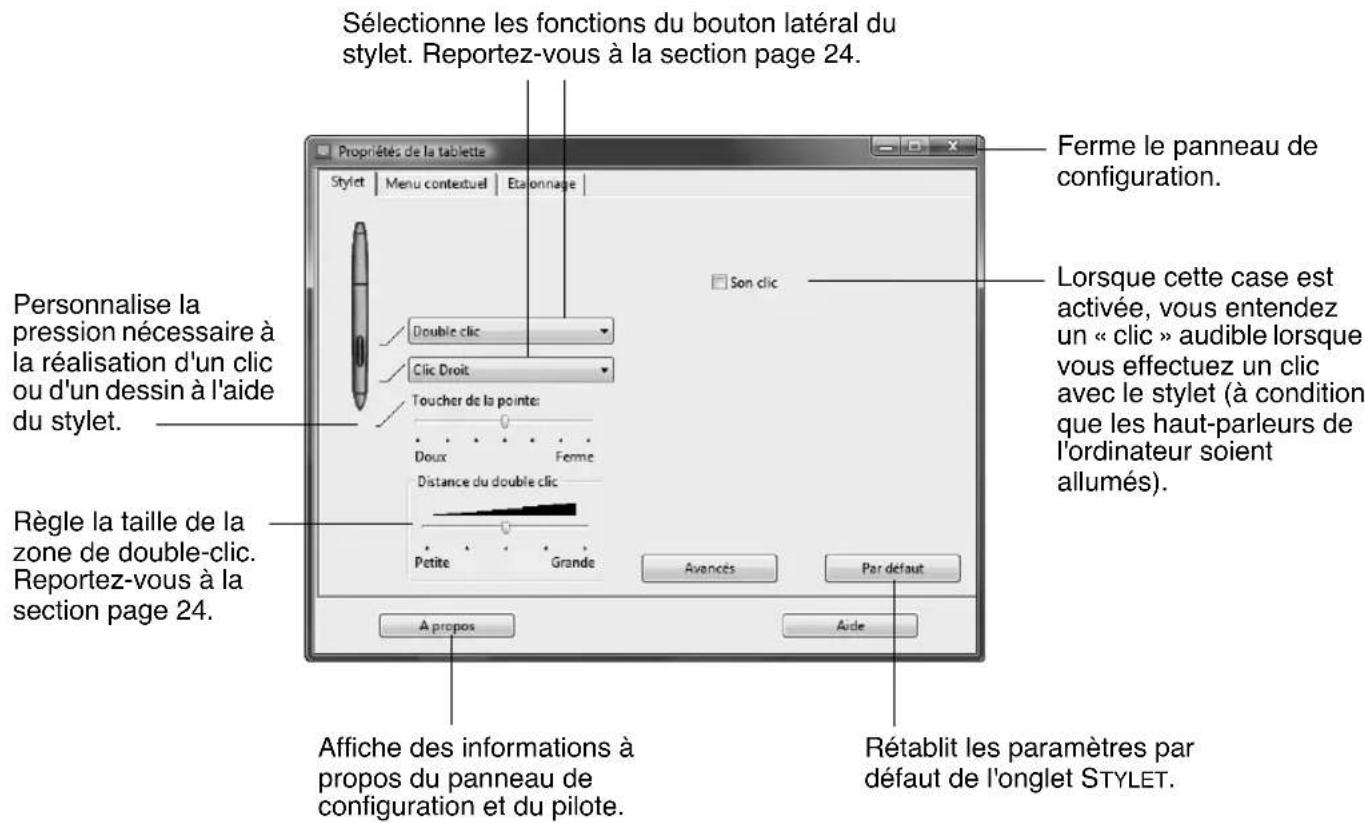

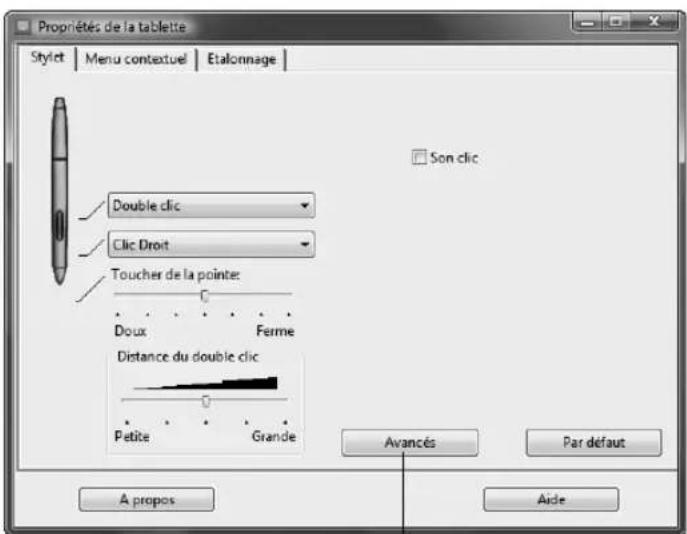

PERSONNALISATION DU STYLET

Rétablit les paramètres par défaut de l'onglet S TYLET. Ferme le panneau de configuration. Personnalise la pression nécessaire à la réalisation d'un clic ou d'un dessin à l'aide du stylet. Règle la taille de la zone de double-clic. Reportez-vous à la section page 24. Sélectionne les fonctions du bouton latéral du stylet. Reportez-vous à la section page 24. Lorsque cette case est activée, vous entendez un « clic » audible lorsque vous effectuez un clic avec le stylet (à condition que les haut-parleurs de l'ordinateur soient allumés). Affiche des informations à propos du panneau de configuration et du pilote. Remarque : lorsque vous réglez les paramètres de votre stylet, choisissez les options qui correspondent aux boutons du stylet que vous utilisez. Conseil : pour créer de larges coups de pinceau ou pour cliquer avec un toucher léger, optez pour un toucher de pointe léger. Si vous choisissez un réglage relativement souple, vous obtiendrez une sensibilité régulière et agréable dans la plupart des applications sensibles à la pression. Dans certaines applications, un réglage de pression doux peut entraîner une réaction exagérée du stylet, une légère pression sur le stylet étant multipliée à l'écran. Dans ce cas, essayez un réglage du toucher de la pointe plus ferme. Un réglage ferme vous permettra d'avoir un contrôle optimal de vos tracés fins. DTF521.book Page 20 Friday, November 16, 2007 3:26 PMPersonnalisation Page 21 Vous pouvez changer le MODE DU BOUTON LATÉRAL selon la façon dont vous souhaitez utiliser le stylet lorsque vous effectuez des clics avec le bouton droit ou utilisez les autres fonctions de clic. Cliquez sur le bouton A VANCÉ. Dans la boîte de dialogue qui s'affiche :

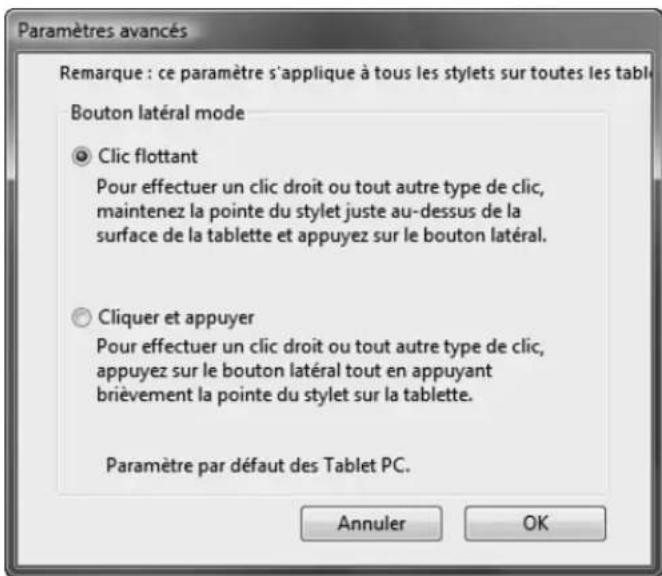

• Sélectionnez C LIC FLOTTANT pour exécuter les fonctions de clic sans toucher la surface de la tablette avec la pointe du stylet.

• Lorsque l'option C LIQUER ET APPUYER est sélectionnée, vous devez appuyer sur le bouton du stylet, puis toucher la surface de la tablette avec la pointe du stylet pour exécuter une fonction de clic. L'option C LIQUER ET APPUYER permet de positionner avec précision les fonctions de clic. DTF521.book Page 21 Friday, November 16, 2007 3:26 PMPersonnalisation Page 22

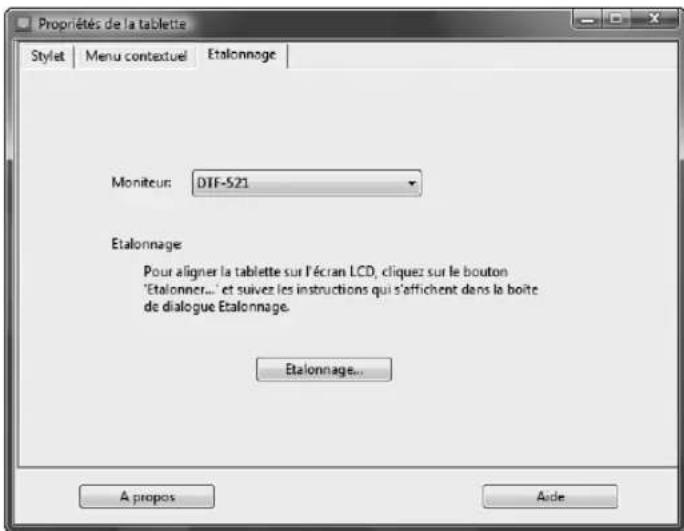

ÉTALONNAGE DU DTF-521

Il est nécessaire d’étalonner la tablette pour aligner la position du curseur à l’écran sur celle du stylet sur l'écran. Cet étalonnage est nécessaire pour corriger l'erreur de parallaxe créée par la feuille calque transparente et la pellicule de protection de l'écran. Placez le DTF-521 dans sa position de travail, puis suivez la procédure ci-dessous. Important : assurez-vous que l'écran est correctement réglé avant d'étalonner la tablette. Reportez-vous aux sections Réglage du pas et de la phase , page 30, et Réglage de l'écran , page 27.

• Dans le panneau de configuration du pen tablet, sélectionnez l'onglet É TALONNER.

• Si vous utilisez plusieurs moniteurs, sélectionnez le M ONITEUR correspondant à l'écran du DTF-521. (Seuls les moniteurs réglés sur l'une des résolutions prises en charge par le DTF-521 apparaissent dans la liste.)

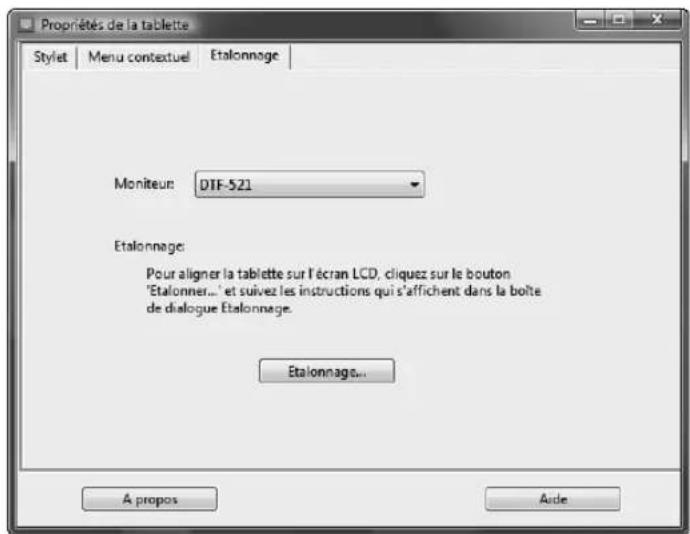

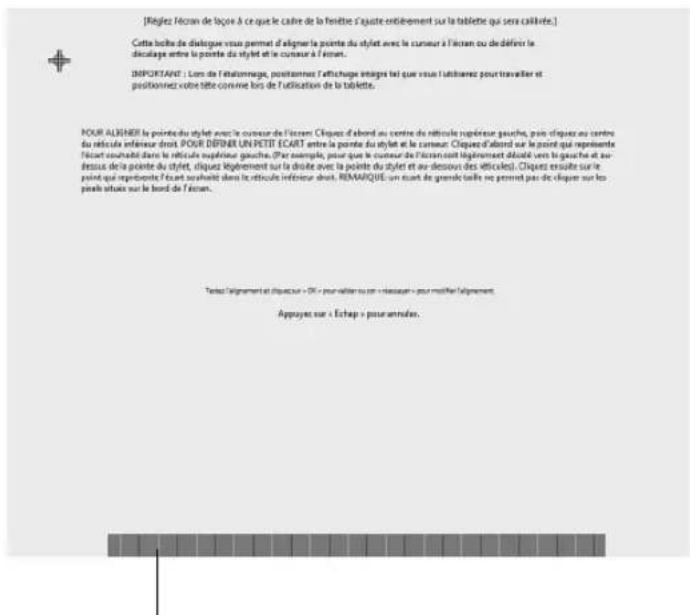

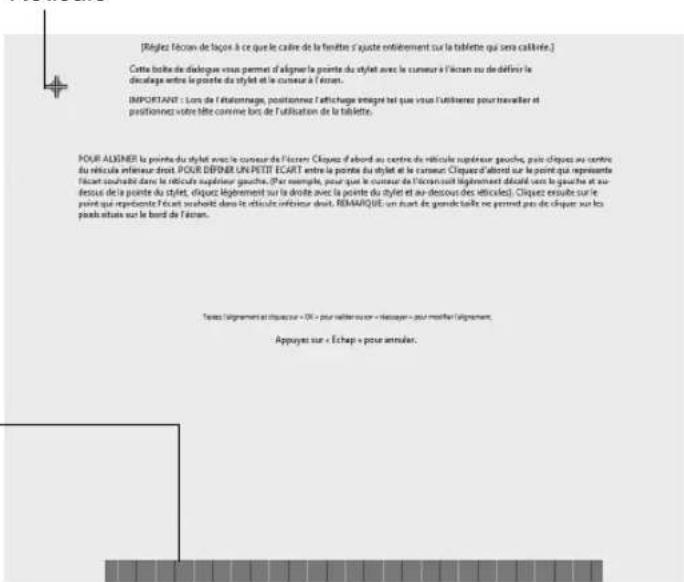

• Cliquez sur le bouton É TALONNER... pour afficher la fenêtre d'étalonnage.

• Tenez le stylet et installez-vous comme vous le faites habituellement pour utiliser le pen display. Avec la pointe du stylet, cliquez au centre du réticule dans le coin supérieur gauche.

• Cliquez ensuite au centre du réticule qui apparaît dans le coin inférieur droit.

• Vérifiez l'alignement en plaçant le stylet sur différents points de l'écran. Cliquez sur OK pour accepter l'étalonnage. Cliquez sur R ÉESSAYER pour effectuer un nouvel étalonnage. Lisez les indications figurant dans la fenêtre d'étalonnage : elles fournissent des instructions détaillées et des options supplémentaires. Le paramètre d’étalonnage est valable pour toutes les applications. Réticule Motif de réglage du pas et de la phase. Reportez-vous à la section Réglage du pas et de la phase , page 30 pour plus de détails. Remarques : Si vous préférez que le curseur à l'écran soit légèrement décalé par rapport à la position réelle de la pointe du stylet, étalonnez-le en cliquant à l'endroit correspondant au décalage, à partir du réticule. Par exemple, pour faire apparaître le curseur à l'écran deux millimètres au-dessus et à gauche de la pointe du stylet, étalonnez-le en cliquant sur un point situé deux millimètres en dessous et à droite du réticule. Pour étalonner deux pen display, touchez le pen display n˚1 avec le stylet, puis ouvrez le panneau de configuration sans toucher le pen display n˚2 avec le stylet. Dans le panneau de configuration, sélectionnez l'écran approprié et étalonnez le pen display n˚1. Fermez le panneau de configuration, touchez le pen display n˚2 avec le stylet, puis ouvrez à nouveau le panneau de configuration sans toucher le pen display n˚1 avec le stylet. Sélectionnez le moniteur approprié et étalonnez le pen display n˚2. DTF521.book Page 22 Friday, November 16, 2007 3:26 PMPersonnalisation Page 23

PERSONNALISATION DU MENU CONTEXTUEL

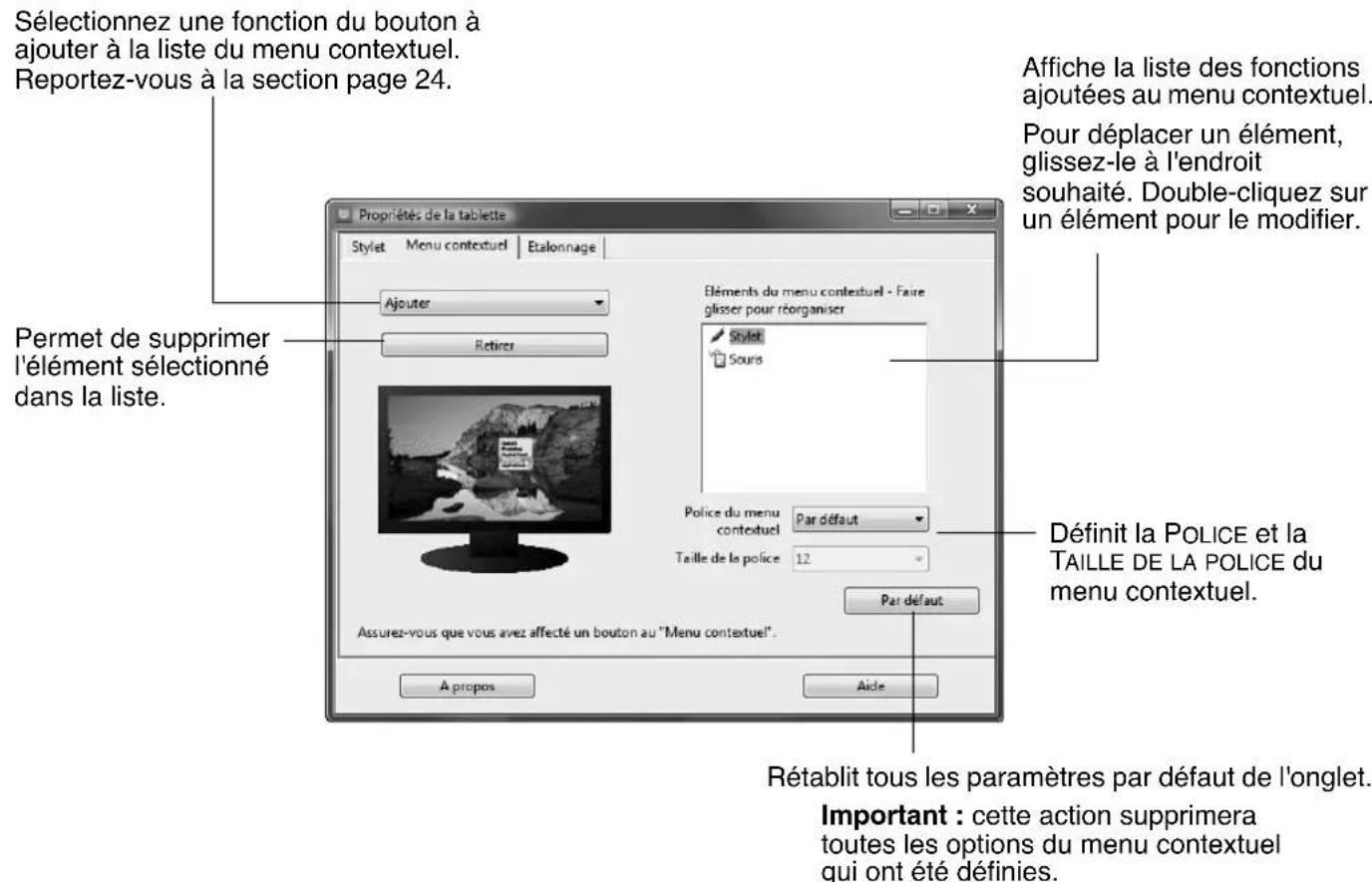

Définissez les fonctions disponibles dans la liste des menus contextuels sous l'onglet MENU CONTEXTUEL. Vous pouvez configurer l'un des boutons du stylet de façon à pouvoir accéder au MENU CONTEXTUEL. Lorsque vous appuyez sur ce bouton, le menu contextuel s'affiche. Pour sélectionner une des options disponibles dans le menu contextuel, cliquez sur l'option en question. Pour fermer le menu contextuel sans y sélectionner d'option, effectuez un clic hors du menu. Affiche la liste des fonctions ajoutées au menu contextuel. Pour déplacer un élément, glissez-le à l'endroit souhaité. Double-cliquez sur un élément pour le modifier. Sélectionnez une fonction du bouton à ajouter à la liste du menu contextuel. Reportez-vous à la section page 24. Permet de supprimer l'élément sélectionné dans la liste. Définit la POLICE et la

AILLE DE LA POLICE du menu contextuel. Rétablit tous les paramètres par défaut de l'onglet. Important : cette action supprimera toutes les options du menu contextuel qui ont été définies. DTF521.book Page 23 Friday, November 16, 2007 3:26 PMPersonnalisation Page 24

Facilitez la production du double-clic à l'aide de la pointe du stylet en agrandissant la zone acceptant un double-clic (la distance de double-clic) ou en affectant la fonction de double-clic au bouton latéral. Une distance de double-clic importante peut retarder l'affichage des traits de pinceau dans certaines applications de dessin. Si vous constatez un tel problème, essayez de définir une distance de double-clic inférieure et d'utiliser le bouton latéral pour l'exécution du double-clic. Conseil : appuyez sur le bouton supérieur pour double-cliquer. Cette opération est plus aisée que si vous tentez d'appuyer deux fois sur la tablette avec la pointe du stylet. PERSONNALISATION DES FONCTIONS DU BOUTON LATÉRAL Vous pouvez paramétrer le DuoSwitch du stylet pour qu'il simule différentes fonctions. Il suffit de sélectionner une option dans le menu déroulant associé au bouton latéral supérieur ou inférieur. Les modifications apportées sont immédiatement appliquées. La fonction sélectionnée s'exécute lorsque vous approchez la pointe du stylet à moins de 5 mm de la surface du pen display et que vous appuyez sur le bouton latéral. La liste suivante décrit les options disponibles.

LIC. Paramètre par défaut de la pointe du stylet. Simule un clic du bouton gauche de la souris. DOUBLE-CLIC. configuration par défaut pour la position supérieure du bouton latéral. Permet de simuler un double-clic. Pour produire un double-clic plus aisément, utilisez cette fonction au lieu de frapper deux fois la tablette avec la pointe du stylet. CLIC CENTRE. Cette option simule un clic à l'aide du bouton médian de la souris. CLIC DROIT. configuration par défaut pour la position inférieure du bouton latéral. Permet de simuler un clic avec le bouton droit de la souris, pour afficher un menu contextuel. CLIC MAINTENU. Permet de simuler le maintien du bouton gauche de la souris en position enfoncée. Une première pression du bouton latéral enclenche le maintien du clic. La deuxième pression a pour effet de relâcher le clic. Le clic maintenu s'avère particulièrement utile pour le déplacement d'objets ou la sélection de blocs de texte. 4E CLIC (ARRIÈRE). Permet de simuler un quatrième clic de souris, qui exécute habituellement la commande PRÉCÉDENTE dans les applications de navigation (sous Windows). 5E CLIC (AVANT). Permet de simuler un cinquième clic de souris, qui exécute habituellement la commande SUIVANT dans les applications de navigation. PANORAMIQUE/DÉFILEMENT. Permet de positionner un document ou une image librement à l'intérieur du panneau actif en appuyant sur le bouton latéral du stylet affecté à la fonction PANORAMIQUE/DÉFILEMENT et en faisant glisser la pointe du stylet sur l'écran du DTF-521. Lorsque vous sélectionnez PANORAMIQUE/

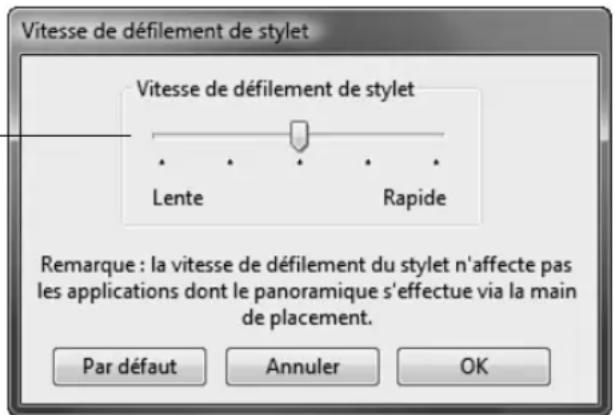

ÉFILEMENT, vous êtes invité à définir la vitesse de défilement à utiliser dans les applications qui ne prennent pas en charge l'effet panoramique avec la main de placement (au niveau du pixel) dans un document ou une image. Une valeur plus lente réduit la vitesse de défilement, ce qui est utile pour un travail de près, minutieux, qui nécessite un contrôle précis de l'image. DTF521.book Page 24 Friday, November 16, 2007 3:26 PMPersonnalisation Page 25 PANNEAU DE SAISIE TABLET PC. (Systèmes Tablet PC et Windows Vista qui prennent en charge le Panneau de saisie Tablet PC.) Lorsque vous appuyez sur le bouton d'outil associé à cette fonction, le Panneau de saisie Tablet PC s'ouvre. JOURNAL. (Systèmes Windows Vista et Tablet PC qui incluent Microsoft Journal.) Ouvre Microsoft Journal. MENU CONTEXTUEL. Permet d'afficher un menu contextuel à l'écran. Pour plus d'informations, reportez- vous à la section Personnalisation du menu contextuel , page 23. GOMMER. Paramètre un bouton pour que son actionnement permette d'utiliser la pointe du stylet comme gomme dans les applications qui prennent en charge la fonction GOMME. BASCULEMENT D'ENCRE. (Macintosh) Permet d'activer et de désactiver la fonction Encre PARTOUT dans l'Encrier. Inkwell reconnaît et convertit automatiquement votre écriture en texte, puis l'insère dans un document. Remarque : la fonction Encre doit être activée pour que cette fonction puisse être activée sur le bouton. Reportez-vous à l'aide de Macintosh pour plus d'informations sur l'utilisation d'Inkwell.

ASCULEMENT DE MODE... Permet de basculer entre le mode de suivi du stylet (mode Stylet) et le mode Souris. Le mode de suivi sélectionné détermine la relation entre le mouvement du stylet et celui du curseur à l'écran.

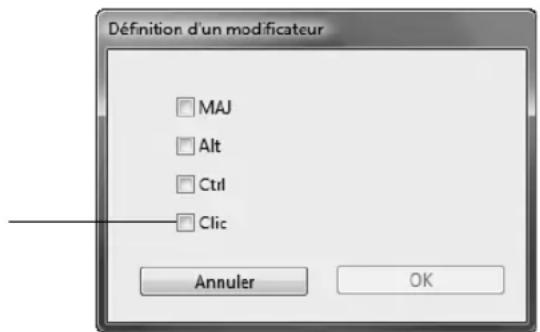

ODIFICATEUR... Permet d'affecter une ou plusieurs touches de modification (comme MAJ, ALT ou CTRL pour Windows ou MAJ, OPTION, COMMANDE ou CTRL pour Macintosh). Beaucoup d'applications utilisent des combinaisons de touches de modification pour le contrôle du dimensionnement ou du déplacement d'objets. La boîte de dialogue Vitesse de la souris apparaît la première fois que vous définissez un bouton d'outil en

• Si le pen display est correctement étalonné en mode Stylet, le curseur à l’écran doit toujours suivre la pointe du stylet sur la tablette. Il s'agit de la configuration par défaut.

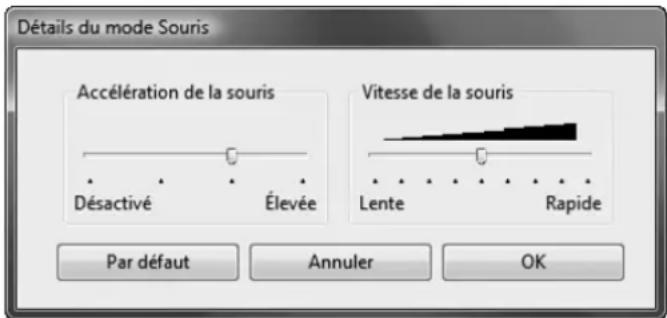

• Lorsque vous basculez vers les fonctions de la souris de votre ordinateur (mode Souris), le curseur à l'écran n'est pas directement « associé » à la pointe du stylet. Il se positionne alors comme le pointeur d'une souris ordinaire et vous devez le faire glisser pour le déplacer sur l'écran. Sur un système à plusieurs écrans, vous pouvez accéder aux autres écrans à l'aide de votre stylet lorsque le mode Souris est actif. Vous pouvez non seulement choisir une ou plusieurs options de touches de modification, mais également activer la case C LIC si vous souhaitez obtenir un clic à chaque fois que vous appuyez sur le bouton de l'outil. DTF521.book Page 25 Friday, November 16, 2007 3:26 PMPersonnalisation Page 26 TOUCHE... Permet de simuler la frappe de touches. En sélectionnant cette option, vous ouvrez la boîte de dialogue DÉFINITION DE TOUCHES qui permet d'entrer une frappe ou une série de frappes à reproduire automatiquement. OUVRIR/EXÉCUTER... Permet d'ouvrir une boîte de dialogue pour sélectionner l'application, le fichier ou le script à lancer.

RESSION MAINTENUE. Permet de verrouiller la pression au niveau actuel tant que le bouton latéral est enfoncé. Vous pouvez, par exemple, peindre en utilisant la sensibilité à la pression jusqu'à obtention de la taille de pinceau souhaitée. Appuyez ensuite sur le bouton et poursuivez le coloriage à l'aide du même pinceau jusqu'au relâchement du bouton. EXPOSÉ. (Macintosh.) Dispose toutes les fenêtres ouvertes en mosaïque. DÉSACTIVÉ. Permet de désactiver la fonction du bouton. PAR DÉFAUT. Rétablit les paramètres par défaut d'un bouton. Vous pouvez exécuter une frappe ou une série de frappes manuellement dans la zone de saisie

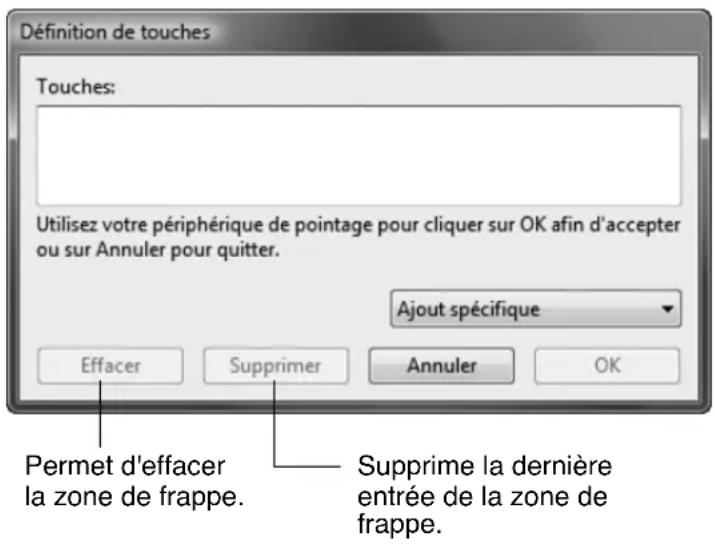

OUCHES. Les combinaisons de frappes peuvent comprendre des lettres, des chiffres, des touches de fonction (comme F3) et des touches de modification (comme M AJ, ALT ou CTRL pour Windows ou MAJ,

PTION, COMMANDE ou CTRL pour Macintosh). Vous pouvez également sélectionner des frappes ou des séries de frappes dans le menu déroulant A JOUT SPÉCIFIQUE. Une fois la combinaison de touches définie, cliquez sur OK. Important : étant donné que les touches

NTRÉE (Windows) et RETOUR (Macintosh) peuvent être sélectionnées comme frappe à part entière, elles ne peuvent pas être utilisées pour signifier OK. Vous devez utiliser le stylet pour cliquer sur le bouton OK. Permet d'effacer la zone de frappe. Supprime la dernière entrée de la zone de frappe. Saisissez un nom pour la frappe si un message vous y invite. le nom s'affiche avec la commande correspondante ou dans la liste des menus contextuels, selon sa fonction. Cliquez sur PARCOURIR... pour rechercher l'application, le fichier ou le script à lancer. Votre sélection s'affiche dans la zone

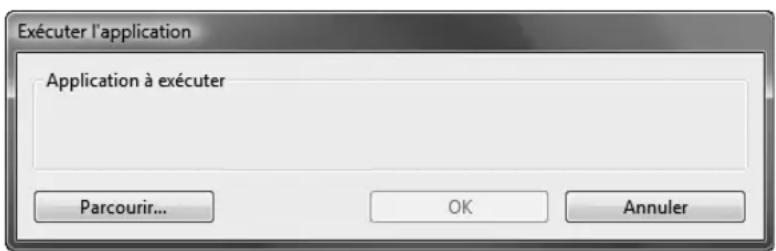

PPLICATION À EXÉCUTER. Cliquez sur OK pour confirmer la sélection. La boîte de dialogue se ferme et l'option

UVRIR/EXÉCUTER... est définie comme option du bouton du stylet. Si vous avez sélectionné le menu contextuel, celui-ci s'affichera dans la liste des menus contextuels. DTF521.book Page 26 Friday, November 16, 2007 3:26 PMPersonnalisation Page 27

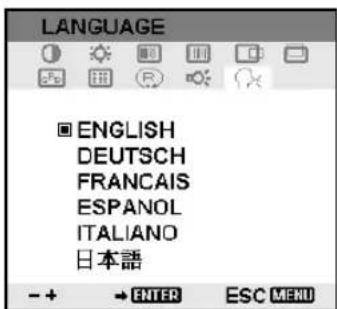

PRÉ-RÉGLAGES USINE, AUTO-SYNC ET PARAMÈTRES UTILISATEURS Pré-réglages usine : pour une qualité d'image optimale, réglez votre carte vidéo à la résolution native du DTF-521, à savoir 1 024 x 768 pixels. Consultez les propriétés du signal d'entrée à la page 49. Auto-Sync : le DTF-521 tente de procéder à une synchronisation automatique avec le signal d'entrée. La fonction Auto-Sync peut être utilisée lorsque la fréquence horizontale est comprise entre 30 et 57 kHz et la fréquence verticale entre 45 et 70 Hz en XGA, ou entre 45 et 75 Hz pour les autres modes. Si le DTF-521 ne se synchronise pas automatiquement sur le signal d'entrée, vous pouvez utiliser l'option RESTAUR RÉGLAGE AUTO sur le menu d'affichage à l'écran (OSD). Les commandes de l'affichage à l'écran permettent de procéder à des réglages manuels supplémentaires de l'affichage. Paramètres utilisateurs : lorsque vous réglez manuellement l'affichage à l'aide de cette fonction, les paramètres sont enregistrés par le DTF-521 pour être de nouveau utilisés lorsqu'un signal similaire est perçu. Ceci s'applique à tous les modes d'affichage. PARAMÈTRES DE L'AFFICHAGE À L'ÉCRAN (OSD) Cette fonction vous permet de régler et d'optimiser toute une série de paramètres à l'aide d'un simple bouton. Les commandes de l'affichage à l'écran sont situées sur le bord supérieur gauche de l'appareil. Utilisation de l'affichage à l'écran :

• Appuyez sur le bouton MENU pour ouvrir le menu principal de l'affichage à l'écran.

• Utilisez les boutons + ou - pour sélectionner une option. Lorsque l'option que vous souhaitez régler apparaît en surbrillance, appuyez sur le bouton E NTRÉE. Le sous-menu affichant les paramètres actuels et les réglages de cette option apparaît.

• Utilisez les boutons + ou - pour régler les paramètres de l'option.

• Une fois les modifications effectuées, appuyez sur le bouton ENTRÉE pour les enregistrer. Pour quitter l'affichage à l'écran, appuyez sur le bouton M ENU. Remarque : tous les paramètres sont enregistrés automatiquement lors de la fermeture de l'affichage à l'écran. Si vous apportez des modifications à l'aspect de l'affichage et que vous ne parvenez pas à rétablir les paramètres d'origine, utilisez l'option RESTAUR. - RAPPEL pour restaurer les paramètres par défaut du DTF-521. Bouton MENU Ouvre ou ferme le menu de l'affichage à l'écran. Boutons de sélection Utilisez ces boutons pour sélectionner une option que vous pouvez activer ensuite en appuyant sur le bouton E NTRÉE. Une fois l'option activée, appuyez sur le bouton + pour augmenter la valeur de l'élément sélectionné et sur – pour la diminuer. Bouton ENTRÉE Active ou désactive l'option sélectionnée dans le menu de l'affichage à l'écran.

DTF521.book Page 27 Friday, November 16, 2007 3:26 PMPersonnalisation Page 28 Lorsque vous ouvrez le menu OSD, les options de menu suivantes s'affichent : CONTRASTE. Sélectionnez cette icône pour augmenter ou diminuer le contraste de l'image.

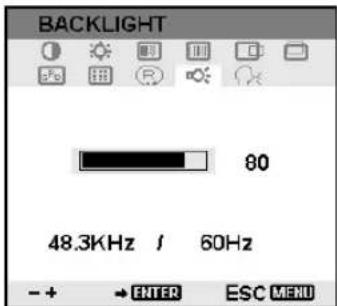

UMINOSITÉ. Sélectionnez cette icône pour augmenter ou diminuer la luminosité de l'image.

HASE. Sélectionnez cette icône pour réduire ou éliminer les lignes de distorsion horizontales. Pour effectuer un réglage automatique, utilisez l'option

AS. Sélectionnez cette icône pour réduire ou éliminer les lignes de distorsion verticales. Pour effectuer un réglage automatique, utilisez l'option R ESTAUR. Utilisez l'option R APPEL pour restaurer tous les paramètres par défaut de l'affichage. Si vous sélectionnez l'icône

UITTER pour fermer la fenêtre R ESTAUR., aucun paramètre n'est restauré. CENTRAGE VERTICAL. Sélectionnez cette icône pour déplacer l'image vers le haut ou le bas. Pour effectuer un réglage automatique, utilisez l'option R ESTAUR.

ENTRAGE HORIZONTAL. Sélectionnez cette icône pour déplacer l'image vers la gauche ou la droite. Pour effectuer un réglage automatique, utilisez l'option

OSITION MENU. Sélectionnez cette icône pour déplacer le menu de l'affichage à l'écran à travers l'écran.

ESTAUR. Fournit deux options : utilisez l'option

ÉGLAGE AUTO pour restaurer uniquement les paramètres de l'image. DTF521.book Page 28 Friday, November 16, 2007 3:26 PMPersonnalisation Page 29 RÉTRO-ÉCLAIRAGE. Sélectionnez cette icône pour augmenter ou diminuer le niveau du rétro-éclairage.

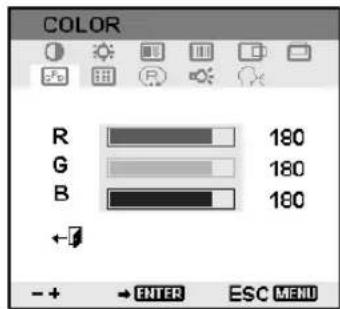

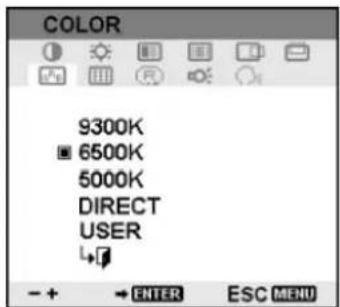

OULEUR. Permet d'obtenir les valeurs de température de couleurs suivantes : 9 300˚, 6 500˚ et 5 000˚ Kelvin. L'option D IRECT permet d'afficher le signal reçu tel quel, sans aucun réglage. Lorsque l'option D IRECT est sélectionnée, les paramètres L UMINOSITÉ et

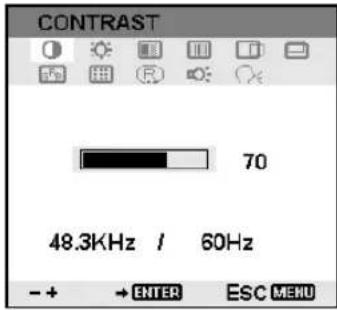

ONTRASTE sont également réglés sur

IRECT et ne peuvent pas être réglés manuellement. L'option U TILISATEUR vous permet de régler indépendamment les valeurs Rouge, Bleu et Vert. Sélectionnez un paramètre et appuyez sur

NTRÉE pour activer votre choix. Modifiez le paramètre

TILISATEUR en sélectionnant l'icône

NTRÉE. Dans la fenêtre C OULEUR sous Régl Utilisat, modifiez le rouge, le vert ou le bleu pour calibrer la couleur. Sélectionnez l'icône

UITTER pour fermer la fenêtre. LANGUE. Sélectionnez la langue de votre choix pour le menu de l'affichage à l'écran. DTF521.book Page 29 Friday, November 16, 2007 3:26 PMPersonnalisation Page 30 RÉGLAGE DU PAS ET DE LA PHASE Certains ordinateurs et cartes vidéo ne prennent pas entièrement en charge la fonction auto-sync lorsque le DTF-521 est connecté en premier. Si certaines portions de texte sont indistinctes, réglez le pas et la phase en suivant la procédure décrite ci-dessous. Pour obtenir une image nette, définissez la résolution de votre carte vidéo sur 1 024 x 768.

• Dans le panneau de configuration du pen tablet, sélectionnez l'onglet

• Si vous utilisez plusieurs écrans, assurez-vous que l'écran correspondant au DTF-521 est sélectionné dans la liste déroulante

• Cliquez sur le bouton É TALONNER... pour afficher la fenêtre d'étalonnage.

• À l'aide des commandes de l'affichage à l'écran, ouvrez le menu correspondant et sélectionnez l'icône

AS. Réglez ensuite le niveau du pas afin que le motif de fines rayures verticales soit uniforme. (Pour plus de détails sur la modification des paramètres OSD, reportez-vous à la section Paramètres de l'affichage à l'écran (OSD) , page 27.)

• Dans le menu de l'affichage à l'écran, sélectionnez l'icône P HASE. Réglez le niveau de phase de manière à ce que le motif de réglage s'affiche clairement.

• Une fois ces réglages effectués, appuyez sur les boutons E NTRÉE et

ENU pour quitter le menu de l'affichage à l'écran. Pour quitter la fenêtre d'étalonnage, cliquez sur le bouton A NNULER ou appuyez sur la touche ÉCHAP. Motif de réglage du pas et de la phase. DTF521.book Page 30 Friday, November 16, 2007 3:26 PMPersonnalisation Page 31

Le DTF-521 est conforme aux exigences de VESA en matière d'économie d'énergie. Lorsque vous utilisez le DTF-521 avec un ordinateur ou une carte vidéo à la norme DPMS (Display Power Management Signaling), l'écran adopte automatiquement les réglages d'économie d'énergie suivants. Lorsque ces fonctions d'économie d'énergie sont activées, l'écran est plus sombre qu'à l'accoutumée.

• Selon les caractéristiques techniques et paramètres de votre ordinateur et de votre carte vidéo, le voyant d'alimentation peut être systématiquement orange dans les modes veille et sommeil. Mode ordinateur H-sync V-sync Vidéo Consommation électrique Voyant d'alimentation Marche Oui Oui Active 23 W max. Bleu Veille Non Oui Supprimée 2 W max. Bleu/Orange* Mode sommeil Oui Non Supprimée 2 W max. Bleu/Orange* Arrêt Non Non Supprimée 1 W max. Orange DTF521.book Page 31 Friday, November 16, 2007 3:26 PMDépannagePage 32 DÉPANNAGE Votre pen display devrait fonctionner sans le moindre problème. Toutefois, si vous rencontrez des difficultés, procédez comme suit :

1. Si le pilote de la tablette Wacom n'a pas été chargé correctement, effectuez tout d'abord la

procédure conseillée dans le message d'erreur affiché à l'écran. Si le problème persiste, reportez-vous aux procédures de dépannage décrites dans ce chapitre.

2. Reportez-vous à la section ci-dessous si le matériel du DTF-521 ne fonctionne pas correctement.

Reportez-vous également à la section Dépannage de l'écran , page 34 ou consultez la section Dépannage du pen tablet , page 36. Si votre problème y est décrit, vous pouvez appliquer la solution proposée.

3. Consultez le fichier Lisez-moi du pen display Wacom pour obtenir des informations mises à jour.

4. En cas de problème de compatibilité entre le DTF-521 et un nouveau matériel ou logiciel,

reportez-vous à la section Téléchargements de pilotes , à la page 42, pour savoir comment télécharger un pilote mis à jour. Wacom met régulièrement à jour le pilote afin d'assurer la compatibilité avec les nouveaux produits.

5. Consultez la page FAQ (foire aux questions) sur le site Wacom de votre pays.

6. Si vous avez suivi les indications fournies dans ce guide et que le problème persiste, contactez le

service d'assistance technique de Wacom. Consultez le fichier Lisez-moi pour obtenir des informations sur l'assistance disponible dans votre pays.

1. Si le voyant d'alimentation du DTF-521 ne s'allume pas, vérifiez les points suivants :

• Tout d'abord, vérifiez que le voyant vert de l'adaptateur secteur est allumé. Si ce n'est pas le cas, vérifiez que le câble d'alimentation est bien raccordé à l'adaptateur secteur et à une prise secteur alimentée.

• Vérifiez que le câble de l'adaptateur secteur est correctement connecté au DTF-521 et que l'interrupteur de mise sous tension du DTF-521 est activé. Le voyant d'alimentation du DTF-521 devient orange ou bleu lorsque le DTF-521 est sous tension. Important : n'utilisez que l'adaptateur secteur fourni avec votre pen display. L'utilisation d'autres adaptateurs risquerait d'endommager le produit.

2. Si rien ne s'affiche à l'écran, procédez comme suit :

• Vérifiez que l'ordinateur est sous tension. Le voyant est bleu lorsque l'appareil reçoit un signal vidéo adéquat. Il est orange s'il ne détecte pas de signal vidéo ou si l'ordinateur est en mode veille.

• Vérifiez que le DTF-521 est branché sur un connecteur VGA actif.

• Vérifiez que votre carte vidéo a été correctement installée et qu'elle fonctionne. Si vous disposez d'un autre écran compatible avec votre carte vidéo, connectez-le à la carte pour vérifier si cette dernière fonctionne correctement. DTF521.book Page 32 Friday, November 16, 2007 3:26 PMDépannage Page 33

3. Vérifiez que la tablette et le stylet fonctionnent :

• Appuyez la pointe de celui-ci sur la tablette et vérifiez que le voyant d'état s'allume en bleu.

• Si le voyant ne s'allume pas, vérifiez que le câble USB du DTF-521 est branché sur un port USB actif. Si le DTF-521 est relié à un concentrateur USB, essayez de le brancher directement sur le port USB de votre ordinateur.

• Assurez-vous que le port USB utilisé n'est pas désactivé. Il peut être nécessaire de vérifier la configuration du BIOS de votre système pour vous assurer que le DTF-521 est bien connecté à un port USB actif.

• Le voyant d'état est bleu lorsque le DTF-521 est détecté en tant que périphérique USB et que la pointe du stylet exerce une pression sur l'écran.

4. Vérifiez le stylet. Si vous ne parvenez pas à effectuer de sélection sur l'écran à l'aide du stylet,

procédez comme suit :

• Vérifiez le stylet en appuyant la pointe sur le pen display. L'indicateur d'état doit s'allumer en bleu.

• Sans exercer de pression sur la pointe du stylet, mais en la maintenant à moins de 5 mm de la surface du pen display, appuyez sur le bouton latéral. Le voyant d'état doit de nouveau s'allumer en bleu.

• Si le voyant ne passe pas au bleu lors de ces tests, assurez-vous que vous utilisez bien le stylet fourni avec le DTF-521. Si le problème persiste, votre pen display ou votre stylet est peut-être défectueux. DTF521.book Page 33 Friday, November 16, 2007 3:26 PMDépannage Page 34

DÉPANNAGE DE L'ÉCRAN

En cas de problème avec l'écran du DTF-521, consultez les tableaux suivants. Le problème que vous rencontrez y est peut-être répertorié : vous pouvez alors tenter de le résoudre à l'aide de la solution proposée. Pour en savoir plus sur les problèmes relatifs à la couleur, reportez-vous à la documentation qui accompagne le système d'exploitation et vos applications. PROBLÈMES GÉNÉRAUX LIÉS À L'ÉCRAN Aucun affichage. Le voyant d'alimentation est éteint.

• Vérifiez que le câble d'alimentation en courant alternatif est connecté et que l'interrupteur d'alimentation du DTF-521 est en position de mise sous tension. Aucun affichage. Le voyant d'alimentation s'allume en bleu.

• Vérifiez les commandes du contraste, de la luminosité et du rétro- éclairage. Effectuez les réglages nécessaires ou ouvrez le menu de l'affichage à l'écran, accédez au menu R ESTAUR. et sélectionnez l'option

APPEL. Le voyant d'alimentation s'allume en orange. Le message suivant apparaît brièvement à l'écran :

• Votre ordinateur est peut-être en mode de gestion de l'alimentation. Touchez l'écran avec la pointe du stylet, déplacez la souris ou appuyez sur une touche du clavier.

• Assurez-vous que la carte vidéo est correctement installée.

• Mettez l'ordinateur et le DTF-521 Pen Display hors tension, puis vérifiez que les broches du connecteur du câble vidéo ne sont ni tordues ni cassées. Ensuite, branchez correctement le câble vidéo et remettez le DTF-521 et l'ordinateur sous tension. Le message suivant apparaît brièvement à l'écran :

• Vérifiez que l'ordinateur est sous tension.

• Vérifiez que vous utilisez bien le câble vidéo fourni avec le DTF-521.

• Assurez-vous que le câble vidéo du DTF-521 est correctement raccordé.

• Mettez l'ordinateur et le DTF-521 Pen Display hors tension, puis vérifiez que les broches du connecteur du câble vidéo et des adaptateurs vidéo ne sont ni tordues ni cassées. Ensuite, connectez correctement le câble vidéo et les adaptateurs nécessaires. Le message suivant apparaît brièvement à l'écran :

• La définition de la fréquence du signal d'entrée est mauvaise ou incompatible avec le DTF-521. Réglez le taux de rafraîchissement (fréquence verticale) sur une valeur comprise entre 45 et 70 Hz pour le mode XGA. Pour les autres modes, réglez-le sur une valeur comprise entre 45 et 75 Hz. Si le pilote de votre carte vidéo prend en charge le réglage de la fréquence horizontale, assurez-vous qu'elle est définie sur une valeur comprise entre 30 et 57 kHz. Sur un système à un seul moniteur, vous devrez connecter un autre écran pour changer le taux de rafraîchissement.

• La résolution est définie sur une valeur trop élevée (1 024 x 768 au maximum).

• La fréquence de rafraîchissement est définie sur une valeur trop élevée (70 Hz au maximum pour le mode XGA, 75 Hz au maximum pour les autres modes).

• Définissez les propriétés de l'affichage pour que les moniteurs plug-and-play soient détectés. DTF521.book Page 34 Friday, November 16, 2007 3:26 PMDépannage Page 35 PROBLÈMES LIÉS AU MODE VGA Le message suivant apparaît brièvement à l'écran :

• La fréquence de rafraîchissement maximale en mode XGA est de 70 Hz. Définissez la fréquence de rafraîchissement (fréquence verticale) sur une valeur comprise entre 45 et 70 Hz. L'image apparaît plusieurs fois sur l'écran.

• Ne prolongez pas le câble vidéo. N'utilisez pas de boîtier de commutation avec sélecteur d'entrée. Lorsqu'une image est affichée pendant une longue période sans que l'écran ne soit réactualisé, une image après mise à jour reste quelques instants à l'écran.

• Utilisez un économiseur d'écran ou un autre outil de gestion de l'alimentatio La couleur est inexacte. • Ouvrez le menu de l'affichage à l'écran, accédez au menu R ESTAUR., puis sélectionnez l'option R APPEL.

• Toute modification au réglage du contraste doit s'effectuer par petits incréments car celles-ci peuvent affecter l'exactitude des couleurs. La couleur blanche n'apparaît pas en blanc.

• Vérifiez que l'écran fonctionne avec les paramètres d'usine par défaut. Si le problème persiste, réglez la couleur. Pour obtenir plus de détails sur la gestion des couleurs, veuillez vous reporter à la documentation de votre système d'exploitation et de vos applications.

• Assurez-vous que le câble vidéo et les connecteurs sont correctement raccordés. L'affichage ondule ou tremble. • Ouvrez le menu de l'affichage à l'écran, accédez au menu R ESTAUR. et sélectionnez l'option R ÉGLAGE AUTO. Réglez ensuite, si nécessaire, le pas et la phase manuellement.

• Assurez-vous que l'adaptateur de l'écran et la carte vidéo sont adaptés au DTF-521.

• Réglez le taux de rafraîchissement dans les Propriétés d'affichage du panneau de configuration. L'affichage n'est pas clair. Le texte ou d'autres portions de l'écran sont flous.

• Définissez la résolution d'affichage de votre carte vidéo sur 1 024 x 768.

• Éteignez le DTF-521 et rallumez-le.

• Ouvrez le menu de l'affichage à l'écran, accédez au menu R ESTAUR. et sélectionnez l'option R ÉGLAGE AUTO. Réglez ensuite, si nécessaire, la luminosité, le pas et la phase manuellement. L'écran et la tablette LCD ne sont pas alignés. La taille d'affichage n'est pas correcte.

• Ouvrez le menu de l'affichage à l'écran, accédez au menu R ESTAUR. et sélectionnez l'option R ÉGLAGE AUTO.

• Si nécessaire, réglez le pas et la phase ainsi que la position horizontale et verticale. Notez que certaines cartes vidéo modifient la taille d'affichage. L'affichage ondule ou présente un moirage. La couleur de l'affichage n'est pas homogène.

• Ouvrez le menu de l'affichage à l'écran, accédez au menu R ESTAUR. et sélectionnez l'option R ÉGLAGE AUTO. Si le problème persiste, accédez au menu R ESTAUR. et sélectionnez l'option RAPPEL pour rétablir les paramètres par défaut de l'écran.

• Si nécessaire, réglez le pas et la phase. DTF521.book Page 35 Friday, November 16, 2007 3:26 PMDépannage Page 36

DÉPANNAGE DU PEN TABLET

Si vous rencontrez des problèmes avec le DTF-521 Pen Display, reportez-vous aux tableaux suivants. Si le problème rencontré y est mentionné, essayez la solution proposée. Pensez également à consulter le fichier Lisez-moi du DTF-521 pour obtenir les informations de dépannage les plus récentes. Pour plus d'informations, visitez le site Web de Wacom à l'adresse suivante : http://www.wacom-europe.com/int/support/index.asp?lang=fr et sélectionnez FAQ.

L'ordinateur n'a pas de port USB disponible. Vérifiez qu’il existe bien un port USB disponible sur un concentrateur USB. Si ce n'est pas le cas, vous devrez ajouter un concentrateur USB ou une carte USB. Un périphérique USB branché sur l'un des ports USB intégrés du pen display ne fonctionne pas.

1. Assurez-vous que le pen display est bien connecté à un

port USB en état de marche de votre ordinateur.

2. Assurez-vous également que le pen display est sous tension

et que les voyants sont bleus. Le DTF-521 contient un concentrateur USB et des ports USB intégrés qui ne fonctionnent pas lorsque l'alimentation est coupée.

3. Si le périphérique USB ne fonctionne pas, essayez de le

brancher directement à un port USB de votre ordinateur.

4. Si le périphérique USB ne fonctionne toujours pas, contactez

le fabricant de ce périphérique. Le voyant d'alimentation du pen display est éteint. Assurez-vous que l'interrupteur d'alimentation du pen display est en position de mise sous tension. Vérifiez que l'adaptateur secteur est branché sur le pen display et sur une prise de courant qui fonctionne. Utilisez uniquement l'adaptateur secteur fourni avec le pen display, sans quoi vous risquez d'endommager le produit. Le stylet fonctionne uniquement en mode Souris et ne permet pas d'utiliser la fonction de sensibilité à la pression pour les travaux de dessin ou d'écriture. Le pilote de la tablette n'est pas installé ou ne s'est pas chargé correctement. Vérifiez que le pilote de la tablette est installé et fonctionne correctement. Installez le pilote de la tablette à stylet en suivant les instructions fournies à la section Installation de ce guide. Le stylet ne permet pas d'utiliser la fonction de sensibilité à la pression pour les travaux de dessin ou d'écriture. Dans certaines applications, il est nécessaire d'activer les fonctions de pression pour que le stylet soit sensible à la pression. Vérifiez également que votre application prend en charge la fonction de sensibilité à la pression. La production d'un clic est difficile. Ouvrez le panneau de configuration Propriétés de la tablette et cliquez sur l'onglet Stylet. Essayez d'utiliser un T OUCHER DE LA POINTE plus doux. Le stylet sélectionne tout ou ne s’arrête pas de tracer. Ouvrez le panneau de configuration Propriétés de la tablette et cliquez sur l'onglet STYLET. Déplacez la glissière TOUCHER DE LA POINTE vers FERME. Si le problème persiste, reportez-vous à la section Test du DTF-521 , page 32. DTF521.book Page 36 Friday, November 16, 2007 3:26 PMDépannage Page 37 La production d'un double-clic est difficile. Vérifiez que vous appuyez rapidement le stylet à deux reprises et au même endroit sur la surface active du pen display. Wacom vous recommande d’utiliser le bouton latéral pour effectuer un double-clic. Ouvrez le panneau de configuration Propriétés de la tablette et cliquez sur l'onglet STYLET. Essayez d'augmenter la DISTANCE DU DOUBLE-CLIC ou utilisez un TOUCHER DE LA POINTE plus doux. Sous Windows : essayez de paramétrer votre système pour qu'il démarre les programmes sur un simple clic. Reportez-vous à la section Fonctionnement du stylet , page 18. Vous remarquez un retard d'affichage à l'écran lorsque vous commencez à dessiner. Ouvrez le panneau de configuration Propriétés de la tablette et cliquez sur l'onglet STYLET. Essayez de diminuer la DISTANCE DU DOUBLE-CLIC. Vous devez appuyer fermement avec le stylet lorsque vous cliquez, que vous dessinez ou que vous écrivez. Ouvrez le panneau de configuration Propriétés de la tablette et cliquez sur l'onglet STYLET. Déplacez la glissière TOUCHER DE LA POINTE vers DOUX. La pointe du stylet ne fonctionne pas. Assurez-vous que vous utilisez le stylet fourni avec votre pen display. Il se peut que les autres stylets ne fonctionnent pas correctement avec le DTF-521 Pen Display. Assurez-vous que le voyant d'état s'allume en bleu lorsque vous appuyez sur la pointe. Si le voyant ne s'allume pas, vérifiez que le câble USB est raccordé à un port actif de l'ordinateur ou à un concentrateur USB. Si le voyant d'état ne s'allume toujours pas, il se peut que votre matériel soit défectueux (reportez-vous à la section Dépannage

page 32). Le bouton latéral ne fonctionne pas. Assurez-vous que vous utilisez le stylet fourni avec votre pen display. Il se peut que les autres stylets ne fonctionnent pas correctement avec le DTF-521 Pen Display. Veillez à appuyer sur le bouton latéral lorsque la pointe du stylet se trouve à moins de 5 mm de la zone active du pen display. N'appuyez pas sur la tablette avec le stylet. Dans le panneau de configuration du pen tablet, vérifiez que le bouton latéral est paramétré pour la fonction souhaitée. Assurez-vous que le voyant d'état de la tablette s'allume en bleu lorsque vous appuyez sur le bouton latéral. Si le voyant ne s'allume pas, vérifiez que le câble USB est branché sur un port USB actif de votre ordinateur ou sur un concentrateur USB. Le voyant ne s'allume pas si le câble USB n'est pas branché sur un port actif. Si le voyant d'état ne s'allume pas, il se peut que votre matériel soit défectueux (reportez-vous à Dépannage , page 32). DTF521.book Page 37 Friday, November 16, 2007 3:26 PMDépannage Page 38 La pointe du stylet et le curseur à l’écran ne s'alignent pas correctement. Ouvrez le panneau de configuration du pen tablet et sélectionnez l’onglet ÉTALONNER. Poursuivez à la section Étalonnage du DTF-521 , page 22. Le curseur de l'écran se déplace, mais ne vient pas se placer à l'emplacement de la pointe du stylet sur l'écran de la tablette et ne suit pas la pointe du stylet lorsqu'il se déplace sur l'écran de la tablette. Assurez-vous que le pilote de la tablette Wacom a été correctement chargé en ouvrant le panneau de configuration du pen tablet. Si le pilote n'a pas été chargé correctement, un message d'erreur s'affiche. Le cas échéant, redémarrez votre ordinateur. Si le problème persiste, reportez-vous aux instructions de la section Installation et réinstallez le logiciel de la tablette Wacom. (Sous Macintosh, redémarrez votre ordinateur après avoir installé le pilote de la tablette Wacom pour que cette dernière fonctionne correctement.) Si vous avez personnalisé les réglages du bouton latéral de votre stylet pour un basculement entre le mode Stylet et le mode Souris, assurez-vous que le pen display fonctionne en mode Stylet. Reportez-vous à Personnalisation des fonctions du bouton latéral , page 24. Lorsque vous utilisez le pen display sur un système à plusieurs moniteurs, vous ne pouvez pas contrôler les autres moniteurs à l'aide du stylet. Vous pouvez utiliser votre stylet pour contrôler les autres moniteurs en mode Souris. Pour utiliser le mode Souris, commencez par configurer le DuoSwitch du stylet sur BASCULEMENT DE MODE... Utilisez ensuite ce bouton pour basculer entre les modes Stylet et Souris. La ligne que vous dessinez ne s’aligne pas sur la position du curseur à l’écran. Certaines applications ne fonctionnent correctement qu'en mode Stylet. Assurez-vous donc que le stylet n'est pas réglé sur le mode Souris. Si le mode Stylet est activé et que le problème persiste, le fichier de préférences est peut-être corrompu. Suivez les instructions données au conseil suivant pour créer un nouveau fichier de préférences. DTF521.book Page 38 Friday, November 16, 2007 3:26 PMDépannage Page 39 Vous pensez que les préférences du pen tablet sont corrompues ou vous voulez vous assurer que tous les paramètres sont réglés sur leur valeur par défaut. Supprimez les préférences du pen tablet comme suit : Windows : cliquez sur l'icône DÉMARRER, puis sélectionnez TOUS LES PROGRAMMES. Ensuite, sélectionnez TABLETTE et UTILITAIRE DES FICHIERS DE PRÉFÉRENCES DE LA TABLETTE. Dans la boîte de dialogue qui s'affiche, cliquez sur le bouton SUPPRIMER MON FICHIER PRÉFÉRENCES pour supprimer les préférences de l'utilisateur actuel. Pour supprimer les préférences de plusieurs utilisateurs sous Windows Vista ou Windows XP, cliquez sur le bouton SUPPRIMER TOUS LES FICHIERS PRÉFÉRENCES. Notez que vous devez disposer de droits d'administrateur pour pouvoir supprimer les préférences de tous les utilisateurs. Relancez toutes les applications relatives à la tablette en cours d'utilisation. Sous Macintosh : dans le cas d'un utilisateur unique, supprimez les préférences de la tablette en sélectionnant le dossier D ÉPART dans le menu ALLER. Ensuite, ouvrez le dossier BIBLIOTHÈQUE. Dans le dossier BIBLIOTHÈQUE, ouvrez le dossier PREFERENCES et supprimez le fichier COM.WACOM.WACOMTABLET.PREFS. Déconnectez-vous, puis reconnectez-vous. Lorsque le pilote de la tablette se charge, il crée un nouveau fichier de préférences comportant les paramètres par défaut. Dans le cas d'utilisateurs multiples, supprimez toutes les préférences de la tablette : ouvrez le dossier principal APPLICATIONS. Ouvrez ensuite le dossier TABLETTE WACOM et exécutez l'utilitaire SUPPRIMER LA TABLETTE WACOM. Au démarrage de l'utilitaire, cliquez sur le bouton SUPPRIMER TOUS LES FICHIERS PRÉFÉRENCES. Le pilote de la tablette redémarre, créant de nouveaux fichiers de préférences avec les paramètres par défaut. Réétalonnez la tablette. Remarque : ne supprimez pas manuellement le fichier WACOM

ANES. Ce fichier ne doit être supprimé que lorsque vous désinstallez le pilote de la tablette, et uniquement à l'aide de l'utilitaire S UPPRIMER LA TABLETTE WACOM. L'ordinateur ne se met pas en veille. Si vous n'utilisez pas le stylet, retirez-le de la surface du pen display. Si vous ne le faites pas, le pen display continuera à envoyer des données, empêchant l'ordinateur de se mettre en veille. Le curseur de l'écran revient en arrière lors de l’utilisation de la souris ou de la trackball. Lorsque vous n'utilisez pas le stylet, placez-le dans le tiroir à stylet, le range-stylet ou posez-le près du pen display (ne posez pas le stylet sur l'écran). Si vous laissez le stylet sur l'écran, vous risquez de perturber le positionnement du curseur à l'écran lorsque vous utilisez d'autres périphériques de saisie. Le curseur se déplace de manière irrégulière ou par bonds lorsqu'une autre tablette est connectée à votre ordinateur. La tablette du DTF-521 émet des ondes électromagnétiques à une certaine fréquence. Si une autre tablette est placée trop près du DTF-521, il est possible qu'elle interfère avec la position du curseur à l'écran. Si tel est le cas, éloignez la tablette du DTF-521. DTF521.book Page 39 Friday, November 16, 2007 3:26 PMDépannage Page 40

Après avoir modifié les paramètres pour gaucher et droitier du panneau de configuration de la souris de l'ordinateur, la pointe du stylet ne fonctionne plus correctement. Redémarrez Windows pour que les paramètres de votre outil Wacom soient correctement détectés. Au démarrage, une boîte de dialogue s'affiche et signale que le pilote n'a pas pu être chargé ou que les préférences de la tablette n'ont pas encore été créées. Le pen display n'a pas été détecté au démarrage. Assurez-vous que le câble d'interface USB est correctement connecté à un port USB actif de l'ordinateur ou à un concentrateur USB. Assurez-vous que le voyant d'alimentation du pen display est allumé. Si le problème persiste, reportez- vous à la section Dépannage , page 32. Dans le menu A LLER, sélectionnez le dossier UTILITAIRES, puis lancez l'icône INFORMATIONS SYSTÈME. Sélectionnez USB dans la section MATÉRIEL de la liste CONTENU. Un modèle de pen display USB Wacom doit apparaître dans la liste. Si aucun pen display USB ne figure dans la liste, vérifiez la connexion au niveau du câble du pen display ou branchez le pen display sur un autre port USB. Si cela ne change rien au problème, contactez l'assistance technique de Wacom. Reportez-vous à la section Options d'assistance technique

page 41. L'Encrier ne fonctionne pas correctement avec le pen display. Le problème est peut-être dû aux préférences d'Inkwell. Supprimez les fichiers de préférence endommagés comme indiqué ci-dessous. Ils seront créés à nouveau lorsque vous activerez la reconnaissance d'écriture.

1. Sélectionnez PRÉFÉRENCES SYSTÈME dans le menu Pomme, puis TOUT

AFFICHER et INK. Ensuite, désactivez la reconnaissance d'écriture.

2. Dans le menu ALLER, sélectionnez le dossier DÉPART. Ouvrez les

dossiers BIBLIOTHÈQUE et PREFERENCES. Ensuite, supprimez les préférences suivantes :

RÉFÉRENCES SYSTÈME et INK, puis activez la reconnaissance d'écriture.

4. Testez la fonction de l'Encrier à l'aide de votre pen display Wacom et du

5. Si cette procédure n'a pas permis de résoudre le problème, contactez

l'assistance technique d'Apple. Wacom n'a pas créé ou programmé la fonction Inkwell et nos capacités d'assistance pour l'application d'un tiers sont limitées. DTF521.book Page 40 Friday, November 16, 2007 3:26 PMDépannage Page 41

OPTIONS D'ASSISTANCE TECHNIQUE

Si vous rencontrez un problème avec votre DTF-521 Interactive Pen Display, consultez tout d'abord la section Installation concernée de ce guide pour vous assurer que l'installation a été effectuée correctement. Reportez-vous ensuite aux procédures Dépannage

Si vous ne trouvez pas de solution dans ce guide, elle figure peut-être dans le fichier Lisez-moi adapté à votre plate-forme (que vous trouverez sur le CD du pilote du pen tablet Wacom). Consultez également la page FAQ (Foire aux questions) sur le site Wacom de votre pays. Si vous êtes connecté à Internet, vous pouvez télécharger les pilotes les plus récents sur le site Wacom de votre pays. Reportez-vous à la section Téléchargements de pilotes , page 42. Si le problème persiste et que vous pensez que votre produit Wacom est défectueux, contactez le service d'assistance de Wacom dans la région où vous avez acheté le produit. Vous trouverez les coordonnées dans le fichier Lisez-moi de la tablette Wacom, sur le CD du pilote de la tablette à stylet. Lorsque vous contactez Wacom, tenez-vous à proximité de votre ordinateur et veillez à disposer des informations ou éléments suivants :

• le numéro de série du pen display (indiqué sur l'étiquette située au dos de l'appareil) ;

• le numéro de version du pilote (reportez-vous au CD du pilote de la tablette à stylet Wacom ou au panneau de configuration de la tablette à stylet) ;

• la marque et le modèle de votre ordinateur, ainsi que le numéro de version de votre système d'exploitation ;

• la marque, le modèle et le type de connexion de votre carte vidéo ;

• une liste des périphériques branchés sur votre ordinateur ;

• le nom et la version de l'application logicielle que vous utilisiez lorsque le problème s'est produit ;

• la transcription exacte de tout message d'erreur qui s'est affiché à l'écran;

• ce qui s'est passé et ce que vous étiez en train de faire lorsque le problème est survenu;

• la manière dont vous avez tenté de résoudre le problème. DTF521.book Page 41 Friday, November 16, 2007 3:26 PMDépannage Page 42

TÉLÉCHARGEMENTS DE PILOTES

Wacom met régulièrement à jour le pilote du pen display afin d'assurer la compatibilité avec les nouveaux produits. Si vous rencontrez un problème de compatibilité entre votre DTF-521 Pen Display et un nouveau matériel ou logiciel, il peut être utile de télécharger un nouveau pilote (si disponible) pour votre Pen Tablet Wacom. États-Unis, Canada, Amérique centrale et Amérique du Sud Europe, Moyen-Orient et Afrique Japon Asie Pacifique (anglais) Chine Corée Taïwan Site Web : http://www.wacom.com/productsupport Téléchargement de pilotes Site Web : http://www.wacom.eu Mises à jour logicielles Site FTP anonyme : ftp://ftp.wacom.eu/pub/ Mises à jour logicielles Site Web : http://tablet.wacom.co.jp Mises à jour logicielles (en japonais) Site Web : http://www.wacom-asia.com Mises à jour logicielles (en anglais) Site Web : http://www.wacom.com.cn Mises à jour logicielles (en chinois simplifié) Site Web : http://www.wacomdigital.co.kr Mises à jour logicielles (en coréen) Site Web : http://www.wacom.com.tw Mises à jour logicielles (en chinois non simplifié) DTF521.book Page 42 Friday, November 16, 2007 3:26 PMAnnexes Page 43 ANNEXES

ENTRETIEN DU DTF-521

Veillez à la propreté du stylet et de la surface de l'écran LCD de la tablette DTF-521. La poussière et les saletés peuvent adhérer à votre stylet et entraîner l'usure de la surface de l'écran. Un nettoyage régulier contribuera à prolonger la durée de vie de la surface de votre écran LCD et de votre stylet. Conservez le DTF-521 et son stylet dans un endroit propre et sec, en évitant les températures trop élevées ou trop basses. La température ambiante est celle qui convient le mieux. Le DTF-521 et son stylet ne sont pas faits pour être démontés. Ne démontez pas la tablette, au risque de rendre la garantie caduque. Important : veillez à ne jamais renverser de liquides sur le pen display ou le stylet. Veillez tout particulièrement à protéger l'écran, les boutons et la pointe du stylet de l'humidité : leurs composants électroniques sensibles cesseront de fonctionner si du liquide pénètre à l'intérieur. NETTOYAGE Pour nettoyer le boîtier du DTF-521 ou le stylet, utilisez un chiffon doux et humide. Vous pouvez également humidifier le chiffon avec de l'eau légèrement savonneuse. N'utilisez pas de diluant, de benzène, d'alcool ou autres solvants pour nettoyer le boîtier, le socle ou le stylet.

our nettoyer l'écran, utilisez un chiffon antistatique ou légèrement humide. Pendant le nettoyage, n'exercez qu'une pression légère sur l'écran et ne le mouillez pas. N'utilisez pas de détergent pour nettoyer l'écran. Vous risqueriez d'endommager son revêtement. Veuillez noter que ce type de dommage n'est pas couvert par la garantie du fabricant. DTF521.book Page 43 Friday, November 16, 2007 3:26 PMAnnexes Page 44

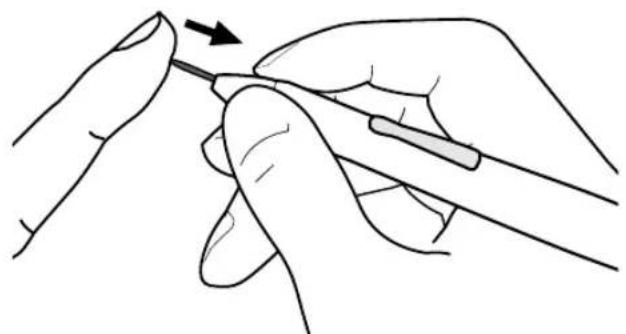

REMPLACEMENT DE LA POINTE DU STYLET

La pointe du stylet finit par s'user à la suite d'une utilisation normale. Une pression excessive peut user prématurément la pointe. L'utilisation d'une pointe usée risque d'endommager la pellicule protectrice de l'écran du DTF-521. Pour éviter que cela ne se produise, remplacez régulièrement la pointe du stylet. Lorsque la pointe est usée ou que l'un de ses bords devient coupant, vous pouvez la remplacer par une des pointes supplémentaires fournies avec le stylet. Important : lorsque vous n'utilisez pas votre stylet, placez-le dans le tiroir à stylet, le range- stylet ou posez-le à plat sur le bureau. Pour préserver la sensibilité de votre stylet, ne le rangez pas sur un support où il reposera sur sa pointe. Pour enlever l’ancienne pointe : Saisissez-la à l'aide d'un outil d'extraction de pointe Wacom, d'une pince à épiler, d'une pince fine ou d'un instrument de ce type, et retirez-la du stylet en tirant bien droit. Pour insérer une nouvelle pointe : Faites ensuite glisser la nouvelle pointe tout droit dans le cylindre du stylet. Poussez fermement la pointe jusqu’à ce qu’elle se bloque. La nouvelle pointe glissera dans la position correcte.

VERTISSEMENT Veillez à ce que les enfants n'avalent pas la pointe du stylet ou le bouton latéral. La pointe du stylet et le bouton latéral peuvent se détacher du stylet si les enfants tentent de les mordre. DTF521.book Page 44 Friday, November 16, 2007 3:26 PMAnnexes Page 45 UTILISATION D'UN SUPPORT OU D'UN SOCLE DIFFÉRENT Si vous devez utiliser le DTF-521 dans une installation nécessitant une plate-forme de montage différente, retirez le socle réglable de l'unité et montez le pen display sur n'importe quel bras ou socle conforme à la norme VESA 75 mm. Des vis de montage d'un diamètre de 4 mm, d'un pas de 0,7 mm (M4 normal) et d'une profondeur de 15 mm sont requises. En cas de profondeur supérieure à 15 mm, vous risquez d'endommager les composants internes du pen display. Pour démonter le socle réglable et fixer le pen display à une autre plate-forme :

1. Mettez l'ordinateur et le DTF-521 hors

tension. Déconnectez ensuite tous les câbles reliant l'appareil et l'ordinateur.

2. Protégez la surface de l'écran en

recouvrant une surface plane d'un chiffon doux et en plaçant la surface de l'écran du DTF-521 contre ce chiffon.

3. Retirez les quatre vis et soulevez le

socle réglable pour le détacher de l'appareil.

4. En utilisant les vis adaptées à votre

plate-forme de montage, fixez solidement le DTF-521 à l'autre plate- forme.

5. Reportez-vous aux instructions de la

section Installation commençant à la page 10 pour relier le câble. ATTENTION Lorsque vous montez le DTF-521 sur une plate-forme différente, veillez à suivre toutes les instructions de la documentation fournie par le fabricant de la plate- forme. S'il est mal installé, l'appareil est susceptible de tomber et de provoquer ainsi des dommages ou des blessures physiques. DTF521.book Page 45 Friday, November 16, 2007 3:26 PMAnnexes Page 46 POSSIBILITÉS RELATIVES AU STYLET ET À L'ENCRAGE

NUMÉRIQUE DANS WINDOWS VISTA

Microsoft Windows Vista propose une assistance complète pour la saisie à l'aide du stylet et du Touch Ring. Lorsque vous utilisez le DTF-521 avec un ordinateur équipé de Windows Vista, votre expérience s'enrichit d'une prise de notes efficace, de la reconnaissance de l'écriture manuscrite, d'une navigation rapide et d'autres options d'encrage numérique conçues pour fournir des résultats rapides et intuitifs avec le stylet Wacom.

• Prise de notes. Utilisez le stylet Wacom pour prendre des notes et capturer des croquis rapides dans Windows Journal. Journal simule un bloc-notes physique, mais avec les avantages de la prise de notes numérique. Vous avez le choix entre de nombreux stylets, marqueurs et surligneurs. Journal inclut également un puissant moteur de recherche, capable de localiser même votre contenu manuscrit.

• Reconnaissance de l'écriture manuscrite. Dans la mesure où Windows Vista inclut de puissantes fonctions de reconnaissance de l'écriture, vous pouvez vous servir du stylet Wacom pour saisir rapidement des informations manuscrites partout où l'ordinateur accepte une entrée dactylographiée. Vous pouvez à tout moment convertir votre contenu manuscrit en texte dactylographié.

• Mouvements. Utilisez le stylet Wacom pour associer des gestes simples sur le pen display au déclenchement d'actions personnalisables pour la navigation, l'édition et d'autres fonctions. Pour personnaliser vos gestes, sélectionnez l'onglet R ACCOURCIS dans le panneau de configuration STYLET ET PÉRIPHÉRIQUES D'ENTRÉE.

• Encre numérique dans Microsoft Office 2007. Utilisez le stylet Wacom pour profiter pleinement des outils avancés de balisage et d'encrage numériques disponibles dans les applications Microsoft Office 2007 qui tournent sur Windows Vista. Ces outils, accessibles sous l'onglet

ÉVISION dans les applications concernées, fournissent un ensemble d'options d'encrage cohérent. Pour un accès rapide, vous pouvez ajouter des outils d'encrage spécifiques à la barre d'accès rapide située au-dessus de chaque application. Remarque : les solutions suivantes du pilote du pen tablet améliorent les dessins sous Vista :

• Les raccourcis et la fonction « appui et maintien du bouton droit » de la souris dans Vista sont désactivés dans les applications graphiques utilisant l'API Wintab.

• Lorsque les raccourcis et la fonction « appui et maintien du bouton droit » de la souris sont désactivés dans le panneau de configuration S TYLET ET PÉRIPHÉRIQUES D'ENTRÉE de Vista, la sensibilité à la pression ne fonctionne pas avec Journal ni avec d'autres fonctions d'encrage de Vista. DTF521.book Page 46 Friday, November 16, 2007 3:26 PMAnnexes Page 47 À PROPOS DU PANNEAU DE SAISIE TABLET PC DE WINDOWS VISTA Le panneau de saisie Tablet PC de Windows Vista vous permet d'utiliser l'écriture ou un clavier virtuel pour saisir du texte directement avec le stylet Wacom. Il existe plusieurs façons de lancer le panneau de saisie :

• Cliquez sur l'icône Panneau de saisie qui apparaît lorsque vous déplacez le curseur de l'écran dans une zone de saisie de texte.

• Cliquez sur l'onglet Panneau de saisie, situé par défaut sur le bord gauche de l'écran.

• Cliquez sur l'icône Panneau de saisie Tablet PC, située dans la barre des tâches Windows. Si l'icône n'est pas visible, cliquez avec le bouton droit dans la barre des tâches, sélectionnez B ARRES D'OUTILS, puis PANNEAU DE SAISIE TABLET PC. Pour personnaliser le panneau de saisie :

1. Ouvrez d'abord le panneau de saisie, puis cliquez sur OUTILS dans la barre de menus.

2. Sélectionnez OPTIONS pour ouvrir la boîte de dialogue des options du panneau de saisie.

3. Personnalisez le panneau de saisie en fonction de votre manière de travailler.

Pour plus d'informations sur l'utilisation du stylet Wacom dans Microsoft Windows Vista et Office 2007, lisez la documentation fournie avec votre système et les applications Microsoft Office. Profitez des outils de formation de Windows Vista, notamment le tutoriel sur le Tablet PC, disponibles chez Microsoft. Visitez également le site Web de Wacom (www.wacom.eu/vista) pour un complément d'informations sur l'utilisation du stylet Wacom dans Windows Vista. DTF521.book Page 47 Friday, November 16, 2007 3:26 PMAnnexes Page 48

DÉSINSTALLATION DU DTF-521

Suivez la procédure ci-dessous pour retirer le DTF-521 et supprimer son logiciel de votre système. Windows :

1. Cliquez sur le bouton DÉMARRER de Windows et sélectionnez PANNEAU DE CONFIGURATION.

2. Dans la fenêtre PANNEAU DE CONFIGURATION de

• Windows Vista : cliquez sur DÉSINSTALLATION D'UN PROGRAMME. Dans la boîte de dialogue qui apparaît, choisissez l'option P EN TABLET et cliquez sur le bouton DÉSINSTALLER.

• Windows XP ou XP x64 : sélectionnez AJOUT/SUPPRESSION DE PROGRAMMES. Dans la fenêtre

JOUTER OU SUPPRIMER DES PROGRAMMES, sélectionnez PEN TABLET, puis cliquez sur le bouton SUPPRIMER.

• Windows 2000 : double-cliquez sur l'icône AJOUT/SUPPRESSION DE PROGRAMMES. Dans la boîte de dialogue qui apparaît, choisissez l'option P EN TABLET et cliquez sur le bouton AJOUTER/ SUPPRIMER...

3. Suivez les instructions à l'écran pour supprimer le pilote de la tablette. (Saisissez votre nom

d'utilisateur et votre mot de passe en tant qu'administrateur si vous y êtes invité).

4. Une fois le pilote supprimé, arrêtez votre système, mettez votre ordinateur hors tension, puis

éteignez le DTF-521. Lorsque l'ordinateur et la tablette DTF-521 sont hors tension, déconnectez le DTF-521 de l'ordinateur. Macintosh :

LLER, sélectionnez APPLICATIONS, puis ouvrez le dossier TABLETTE WACOM.

2. Double-cliquez sur l'icône REMOVE TABLET et sélectionnez le bouton SUPPRIMER LOGICIEL TABLETTE.

Saisissez votre nom d'utilisateur et votre mot de passe en tant qu'administrateur.

3. Cliquez ensuite sur OK.

4. Arrêtez votre ordinateur et mettez le DTF-521 hors tension. Lorsque l'ordinateur et la tablette

DTF-521 sont hors tension, déconnectez le DTF-521 de l'ordinateur. DTF521.book Page 48 Friday, November 16, 2007 3:26 PMAnnexes Page 49

ÉCRAN Dimensions (l x P x H) 344,0 x 300,0 x 49,0 mm, sans le socle Poids 4,6 kg, socle compris Tension d’entrée 12 V CC Consommation électrique 23 W max. Température et humidité de fonctionnement 5 ˚C à 35 ˚C, 20 à 80 % HR (sans condensation) Température et humidité de stockage -10 ˚C à +60 ˚C, 20 à 90 % HR (sans condensation) (l’humidité maximale de stockage est de 38 % à une température de 60 ˚C ; la température maximale de stockage est de 42 ˚C à un taux d'humidité de 90 %) Certifications et homologations FCC section 15 classe B, Industrie Canada, classe B, CE, EDID 1.3, C-tick, BSMI, MIC, CCC, la directive européenne RoHS 2002/95/CE Écran LCD TFT à matrice active a-Si Dimensions de l'écran 15,0 pouces en diagonale Entrées de signal VGA (RVB analogique) Sorties de signal VGA (RVB analogique) Résolution 1 024 x 768 pixels (XGA), 800 x 600 pixels (SVGA), 640 x 480 pixels (VGA) Fréquence de rafraîchissement 45 à 70 Hz (fréquence verticale) pour le mode XGA, 45 à 75 Hz (fréquence verticale) pour les autres modes Tous les modes de balayage sont progressifs. Pas du pixel 0,297 x 0,297 mm Profondeur de couleur 16,2 millions (RVB 6 bits + FRC) Luminosité 250 cd/m

(type) Rapport de contraste 500:1 Plug-and-play DDC2B Qualité LCD Chacune des tablettes LCD DTF-521 répond à des normes de qualité extrêmement rigoureuses. Les techniques de production ne peuvent pas garantir la perfection absolue de votre écran TFT. Wacom n'accepte pas de pixels toujours blancs ou toujours noirs. Un petit nombre de pixels (4 ou moins) peuvent afficher une couleur incorrecte pour certaines parties du spectre lumineux. Cela ne signifie pas que l’affichage est défectueux. DTF521.book Page 49 Friday, November 16, 2007 3:26 PMAnnexes Page 50 TABLETTE À STYLET ADAPTATEUR SECTEUR STYLET (MODÈLE FP-320)

COMMANDE DE PIÈCES ET D'ACCESSOIRES

Pour commander des pièces et des accessoires, reportez-vous au fichier Lisez-moi de la tablette Wacom pour les coordonnées correspondant à votre pays. Vous pouvez également procéder comme suit : Pour commander des pièces et accessoires aux États-Unis ou au Canada, appelez le +1 888 884 1870 (numéro gratuit) ou visitez le site Web de Wacom à l'adresse http://www.WacomDirect.com (États-Unis uniquement). Pour commander des pièces et accessoires en Europe, appelez le +49 (0)180 500 03 75 ou envoyez un courrier électronique à l'adresse spareparts@wacom.eu. Vous pouvez également visiter le site www.wacom.eu/solutionstore. Vous pouvez également contacter votre revendeur, votre distributeur ou notre service d'assistance technique au numéro d'appel correspondant à votre région. Pour commander des pièces et des accessoires dans un autre pays, contactez votre revendeur ou votre distributeur local. Notez que l'ensemble des pièces et accessoires n'est pas disponible dans tous les pays. Technologie de lecture Méthode de résonance électromagnétique Surface active 304,1 x 228,1 mm Résolution 20 lpmm (0,05 mm) Précision ±1 pixel Hauteur de lecture 5 mm Vitesse maximale de lecture 100 points/s Niveaux de pression 512 niveaux Interface de communication USB v2.0 Concentrateur USB intégré USB v2.0 Concentrateur alimenté, deux ports externes, 500 mA par port Tension d’entrée 100 à 240 V CA, 50/60 Hz Tension de sortie 12 V CC, 3,33 A Niveaux de pression 512 Déplacement de la pointe du stylet 0,2 mm ou moins Dimensions (L x P) 147,5 x 12,5 mm Poids Environ 12 g Type de bouton latéral Basculant DTF521.book Page 50 Friday, November 16, 2007 3:26 PMAnnexes Page 51 INTERFÉRENCES RADIO ET TÉLÉVISION L'équipement décrit dans le présent manuel génère, utilise et peut émettre des fréquences radio. S'il n'est pas installé et utilisé correctement, à savoir dans le respect strict des règles applicables, il peut provoquer des interférences et brouiller la réception radio et télévision. AVERTISSEMENT DE LA COMMISSION FÉDÉRALE DES COMMUNICATIONS (FCC) Cet appareil est conforme à la section 15 de la réglementation FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne peut causer d'interférences néfastes, et (2) il doit accepter la réception de toutes interférences, y compris celles susceptibles de perturber son fonctionnement. Ce produit a été vérifié et réceptionné conformément aux prescriptions relatives aux appareils numériques de classe B, selon la section 15 de la réglementation FCC. Ces prescriptions sont destinées à fournir, dans le cas d'une installation domestique, un niveau de protection approprié contre de telles interférences. L'équipement décrit dans le présent manuel génère, utilise et peut émettre des fréquences radio. S'il n'est pas installé et utilisé correctement, il risque d'entraîner des interférences dans la réception radio et télévision. L'absence d'interférences n'est toutefois pas garantie dans certaines installations. Vous pouvez déterminer si votre matériel provoque des interférences en l'éteignant. Si les interférences cessent, elles sont probablement provoquées par le matériel. Si votre matériel perturbe la réception des signaux de radio ou de télévision, les mesures suivantes peuvent aider à résoudre ce problème :

• Modifiez l'orientation de l'antenne du téléviseur ou de la radio jusqu'à ce que les interférences cessent.

• Éloignez davantage le matériel du téléviseur ou de la radio.

• Branchez l'ordinateur et le matériel sur une prise secteur appartenant à un circuit différent de celui du téléviseur ou de la radio. Le cas échéant, consultez votre revendeur Wacom agréé ou un technicien radio/télévision expérimenté. Tout changement ou modification apporté à ce produit et non autorisé par Wacom peut rendre la certification FCC nulle et non avenue et entraîner l'expiration de l'autorisation d'exploitation du produit. DTF521.book Page 51 Friday, November 16, 2007 3:26 PMAnnexes Page 52 INDUSTRIE CANADA (CANADA UNIQUEMENT) Industrie Canada, classe B « This Class (B) digital apparatus complies with Canadian ICES-003 » « Cet appareil numérique de la classe (B) est conforme à la norme NMB-003 du Canada. »

Le DTF-521 Pen Display a été testé et déclaré conforme aux normes européennes harmonisées suivantes :

• EN 55024 : 1998+A1:2001+A2:2003 (immunité électromagnétique)

• EN 55022 : 1998+A1:2000+A2:2003, Classe B (émissions électromagnétiques)

• EN 61000-3-2 : 2000, Class D (émissions électromagnétiques)

• EN 61000-3-3 : 1995+A1:2001 (émissions électromagnétiques) Les adaptateurs secteur Wacom ont été testés par leurs fabricants et ont été déclarés conformes aux normes européennes harmonisées suivantes :

• EN 55024 : 1998+A1:2001 (immunité électromagnétique)

• EN 55022 : 1998+A1:2000, Class B (émissions électromagnétiques)

• EN 61000-3-2 : 2000, Class D (émissions électromagnétiques)

• EN 61000-3-3 : 1995+A1:2001 (émissions électromagnétiques)

• EN 60950 : 2000 (sécurité) Au vu des résultats de ces tests, Wacom déclare que l'appareil susmentionné est conforme à la directive 89/336/CEE du Conseil de l'Union européenne et à son amendement 93/68/CEE et indique cette conformité en apposant la marque CE sur chaque appareil. Cet appareil doit toujours être installé et manipulé dans le plus strict respect des instructions fournies dans ce guide. Toute modification du produit non autorisée par Wacom invalidera cette déclaration. DTF521.book Page 52 Friday, November 16, 2007 3:26 PMAnnexes Page 53 Garantie (Dans le monde entier à l'exception de l'Europe, de l'Afrique et du Moyen-Orient) Garantie limitée Wacom garantit ce produit à l'acheteur d'origine, à l'exception du Logiciel et des consommables tels que les pointes de stylet, contre toute défectuosité de matériel et de fabrication dans des conditions d'utilisation et d'entretien normales, pendant une période de deux (2) ans à compter de la date d'achat, d'après copie de la facture et enregistrement auprès de Wacom dans les 30 jours suivant l'achat. Le Logiciel fait l'objet d'une licence « en l'état ». Wacom ne garantit en aucun cas sa qualité ou ses performances. Wacom ne peut vous garantir une utilisation ininterrompue ou la correction d'éventuelles erreurs. En cas de découverte d'une défectuosité dans le produit, à l'exception du Logiciel, pendant la Période de garantie, contactez le service d'assistance technique de Wacom par téléphone, e-mail ou fax pour obtenir un numéro d'ARM (Autorisation de retour de marchandise) et des instructions d'envoi du produit à un site d'entretien désigné par Wacom. Vous devez envoyer le produit, en payant à l'avance les frais d'expédition, au site d'entretien indiqué, en y joignant le numéro d'autorisation de retour, votre nom, votre adresse et votre numéro de téléphone, la date de la preuve d'achat et une description de la défectuosité. Wacom prend à sa charge l'expédition en retour par le biais de United Parcel Service ou par un service équivalent de son choix. La seule obligation de Wacom et sa responsabilité aux termes de la présente garantie consiste, au choix de Wacom, à réparer ou à remplacer le produit défectueux ou des composants de celui-ci si Wacom en est averti pendant la période de garantie ; ceci, toutefois, pour autant que vous assumiez la responsabilité (i) des frais de transport du produit vers le site d'entretien indiqué et (ii) de toute perte ou dommage subi par le produit pendant ce transport. Wacom ne sera pas tenue de réparer ou de remplacer le produit si sa défaillance résulte d'un accident, d'une utilisation abusive ou incorrecte, d'une négligence ou d'une modification ou réparation non autorisée, ou s'il a été manipulé ou stocké contrairement aux instructions de Wacom en matière de stockage. Les descriptions, dessins, caractéristiques, échantillons, modèles, bulletins ou autres matériels utilisés dans le cadre de la vente du produit ne constituent pas une garantie explicite de la conformité du produit avec vos exigences. À L'EXCEPTION DE LA GARANTIE LIMITÉE DÉCRITE CI-DESSUS, AUCUNE AUTRE GARANTIE N'EST ACCORDÉE PAR WACOM AU SUJET DE CE PRODUIT. AUCUN CONSEIL NI RENSEIGNEMENT, ORAL OU ÉCRIT, FOURNI PAR WACOM, SES REVENDEURS, DISTRIBUTEURS, REPRÉSENTANTS OU EMPLOYÉS NE FERA OFFICE DE GARANTIE NI N'ÉTENDRA LA PORTÉE DE LA PRÉSENTE GARANTIE ET VOUS NE POUVEZ PAS VOUS BASER SUR DE TELS CONSEILS OU RENSEIGNEMENTS. LA PRÉSENTE GARANTIE VOUS OCTROIE DES DROITS JURIDIQUES PRÉCIS, ET ÉVENTUELLEMENT D'AUTRES DROITS QUI VARIENT D'UN ÉTAT À UN AUTRE. WACOM LIMITE LA DURÉE DE TOUTE GARANTIE LÉGALE, NOTAMMENT DES GARANTIES IMPLICITES DE COMMERCIALISATION OU D'ADÉQUATION À UN USAGE PARTICULIER, À LA DURÉE DE LA GARANTIE EXPLICITE DE WACOM. CERTAINS ÉTATS N'AUTORISENT PAS DE LIMITATION DE LA DURÉE D'UNE GARANTIE IMPLICITE, PAR CONSÉQUENT, IL SE PEUT QUE LA RESTRICTION SUSMENTIONNÉE NE VOUS SOIT PAS APPLICABLE. NI WACOM NI TOUTE AUTRE PERSONNE IMPLIQUÉE DANS LA CRÉATION, LA PRODUCTION OU LA LIVRAISON DE CE PRODUIT NE PEUT ÊTRE TENUE RESPONSABLE DE TOUT DOMMAGE DIRECT, INDIRECT OU ACCESSOIRE (Y COMPRIS LA PERTE DE BÉNÉFICES COMMERCIAUX, L'INTERRUPTION D'ACTIVITÉ COMMERCIALE, LA PERTE D'INFORMATIONS COMMERCIALES, ETC.) DÉCOULANT DE L'UTILISATION OU DE L'IMPOSSIBILITÉ D'UTILISER CE PRODUIT, MÊME SI WACOM A ÉTÉ AVERTIE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. CERTAINS ÉTATS N'AUTORISANT PAS L'EXCLUSION OU LA LIMITATION DES RESPONSABILITÉS POUR LES DOMMAGES ACCESSOIRES OU INDIRECTS, IL SE PEUT QUE LA RESTRICTION OU L'EXCLUSION SUSMENTIONNÉE NE VOUS SOIT PAS APPLICABLE. Dans l'éventualité où une partie des limitations mentionnées ci-dessus sont considérées comme non applicables, la responsabilité de Wacom pour tout dommage envers vous ou toute autre partie, n'excédera pas le prix que vous avez payé, quelle que soit la forme de la plainte. La présente Garantie limitée est régie par les lois des États-Unis d'Amérique et de l'État de Washington. La présente Garantie limitée n'est valable et applicable que pour les produits achetés et utilisés aux États-Unis (et dans leurs territoires ou possessions) et au Canada. DTF521.book Page 53 Friday, November 16, 2007 3:26 PMAnnexes Page 54 Service de garantie aux États-Unis et au Canada Pour obtenir un service de garantie aux États-Unis ou au Canada, contactez : Assistance technique Wacom Téléphone : +1.360.896.9833 Fax : +1.360.896.9724 Formulaire de renseignement : http://www.wacom.com/productsupport/email.cfm E-mail : support@wacom.com Service de garantie en dehors des États-Unis et du Canada En ce qui concerne les produits achetés ou utilisés hors des États-Unis et du Canada, la garantie est valable pendant un (1) an à compter de la date d'achat. Vous devriez, après avoir découvert une défectuosité dans le produit lors de la période de garantie, à l'exception du Logiciel, en avertir votre revendeur ou votre distributeur local. Si aucun centre de réparation agréé Wacom n'est disponible dans votre pays, tous les frais de port, y compris les droits et frais de douane sont à votre charge pour l'envoi vers le centre de réparation Wacom et le retour. Pour le reste, les conditions de garantie exposées ci-dessus s'appliquent également à ces ventes. Pour toute question concernant cet Accord ou si vous désirez contacter Wacom pour quelque raison que ce soit, veuillez envoyer un courrier écrit à l'une des adresses suivantes : En Amérique du Nord et du Sud : Wacom Technology Corporation 1311 SE Cardinal Court Vancouver, Washington 98683 États-Unis DTF521.book Page 54 Friday, November 16, 2007 3:26 PMAnnexes Page 55 GARANTIE (EUROPE, AFRIQUE ET MOYEN-ORIENT)

Note importante destinée aux utilisateurs Ce produit contient des programmes informatiques protégés par des droits d'auteur (« logiciel ») qui sont la propriété intellectuelle inaliénable de Wacom Europe GmbH (« Wacom »). Ce logiciel est à la fois intégré au produit et contenu dans le support de données joint. L'achat de ce produit chez votre revendeur n'inclut pas le logiciel Wacom ni les droits associés à son utilisation. Wacom ne vous accorde le droit, en tant qu'utilisateur, d'utiliser le logiciel qu'en accord avec les conditions présentées dans ce contrat de licence. En achetant ce produit, vous vous engagez à respecter les dispositions de ce contrat.

AUTORISATION D'UTILISATION DU LOGICIEL

Wacom accorde au client l'utilisation personnelle et non-exclusive du logiciel uniquement dans le cadre de l'utilisation et d'un fonctionnement correct du présent produit. Ce contrat ne peut être transféré qu'en liaison avec ce produit. L'utilisation de ce logiciel n'autorise la copie permanente ou temporaire, complète ou partielle du logiciel par chargement, affichage, exécution, transmission et inscription que dans le but d'exécuter les commandes et de traiter les données qu'il contient ou dans le but d'observer, d'examiner ou de tester les fonctions du logiciel. Le client n'est pas autorisé à accorder une licence, à louer ni à prêter le logiciel à un tiers ni à autoriser un tiers à accéder au logiciel de quelque manière que ce soit. Le client ne peut, sans l'autorisation écrite préalable de Wacom, copier, modifier ou transmettre le logiciel, à l'exception des actions de copie nécessaires à la création d'une copie de sauvegarde et pour les raisons décrites dans la section 2 ci-dessus. Le client n'est pas autorisé à décompiler le logiciel si celui-ci contient des interfaces logicielles qui ne sont pas fournies par Wacom. Wacom fera parvenir au client les informations nécessaires sur demande, à condition que le client puisse prouver son intention d'utiliser le logiciel et de payer les frais postaux et les frais de copie.

Wacom vous garantit, en tant qu'utilisateur final original, que le produit matériel est exempt de tout défaut matériel ou de main-d'œuvre dans des conditions d'utilisation et d'entretien normales, pendant une période de DEUX (2) ANS à compter de la date d'achat (à l'exception des consommables tels que les pointes de stylet), pour autant que le produit ait été acheté neuf. Wacom vous garantit en outre les supports de données joints contre tout défaut matériel et de main-d'œuvre, pendant une période de SIX (6) MOIS à compter de la date d'achat. Le logiciel fait l'objet d'une licence et d'une distribution « EN L'ÉTAT ». Wacom ne fournit aucune garantie, explicite ou implicite, quant à sa qualité, ses performances, sa commercialisation et son adéquation à un but particulier (y compris les manuels et la documentation joints). Wacom ne peut vous garantir une utilisation ininterrompue ou la correction d'éventuelles erreurs. En cas de découverte d'une défectuosité dans le produit pendant la période de garantie en vigueur, à l'exception du logiciel, retournez-le dans son emballage d'origine au lieu d'achat d'origine, en y joignant votre nom, votre adresse, votre numéro de téléphone, une description du problème et une copie de la facture originale. Vous êtes responsable de toute perte ou dommage subi par le produit pendant ce transport. La seule obligation et responsabilité de Wacom consistera, à la discrétion de Wacom, soit à remplacer, soit à réparer les pièces ou le produit défectueux renvoyés au cours de la période de garantie. DTF521.book Page 55 Friday, November 16, 2007 3:26 PMAnnexes Page 56 Wacom ne sera pas tenu de réparer ou de remplacer le produit si (a) selon Wacom, la défaillance du produit résulte d'un accident, d'une utilisation abusive ou incorrecte, d'une négligence, d'une utilisation inappropriée ou d'une modification ou réparation non autorisée, ou (b) si le produit a été manipulé ou stocké contrairement aux instructions de Wacom en matière de stockage, ou (c) si la défaillance est due à une usure normale ou (d) si vous ne respectez pas les obligations décrites ci-dessus. Au cas où l'examen d'une plainte soumise dans le cadre de la garantie démontre que cette plainte tombe en dehors de la période ou de la portée de cette garantie, ou au cas où le produit s'avère fonctionner correctement, les frais de cet examen et des réparations seront à votre charge. Les descriptions, dessins, caractéristiques, échantillons, modèles, bulletins ou autres matériels utilisés dans le cadre de la vente du produit ne constituent pas une garantie explicite de la conformité du produit à vos exigences. En cas d'invalidation d'une des dispositions du présent contrat, la disposition en question sera considérée comme étant distincte du reste du contrat, dont les autres dispositions resteront effectives sans limitation. Si le produit est défectueux, l'acheteur sera en droit d'engager des démarches judiciaires contre le vendeur du fait de la responsabilité de ce dernier pour les défectuosités du produit. Ces droits légaux vis-à-vis du vendeur ne sont limités d'aucune façon par la présente garantie. Au contraire, la présente garantie confère à l'acheteur des droits supplémentaires en sus de ceux indiqués dans le présent document. Cette garantie limitée est applicable dans le cas où le siège social du vendeur est établi dans l'Union européenne ou dans l'un des pays suivants : Islande, Norvège, Jersey, Suisse, Russie, Ukraine, Roumanie, Bulgarie, Croatie, Serbie, Tunisie, Turquie, Syrie, Liban, Jordanie, Israël, Égypte, Émirats Arabes Unis, Iran ou Afrique du Sud. La présente garantie et responsabilité limitée est régie par les lois de la République fédérale d'Allemagne. Pour toute question concernant cet Accord ou si vous désirez contacter Wacom pour quelque raison que ce soit, veuillez envoyer un courrier écrit à l'une des adresses suivantes : Wacom Europe GmbH Europark Fichtenhain A9 47807 Krefeld ALLEMAGNE DTF521.book Page 56 Friday, November 16, 2007 3:26 PMWacom Technology Corporation Wacom Europe GmbH 1311 SE Cardinal Court Europark Fichtenhain A9 Vancouver, WA 98683 47807 Krefeld U.S.A. Germany Telephone Telephone General: +1.360.896.9833 General: +49.(0)2151.3614.0 Fax: +1.360.896.9724 Fax: +49.(0)2151.3614.111 Wacom Co., Ltd. Wacom Co., Ltd. 2-510-1 Toyonodai Asia Pacific Office Otone-Machi, Kitasaitama-Gun Harmony Tower 18F, 1-32-2 Hon-Cho, Saitama, 349-1148 Nakano-Ku, Tokyo 164-0012 Japan Japan Internet: http://tablet.wacom.co.jp Telephone General: +81.3.5309.1513 Fax: +81.3.5309.1514 Wacom China Corporation Wacom Digital Solutions Co., Ltd. 1108 Block One, Kuntai International Bldg, Gangnam Telepia B/D 9th Fl, 662-18 12 Chao Wai Street, Chao Yang District Yeoksam-dong, Gangnam-gu, Seoul, 135-080 Beijing, China 100020 Korea Telephone Telephone General: +86.10.5879.0880 General: +82.2.557.3894 Fax: +86.10.5879.0102 Fax: +82.2.557.3895 Wacom Australia Pty. Ltd. Wacom Singapore Pte. Ltd. (Singapore) Level 5, 18 Orion Rd, 3 Bishan Place, Lane Cove West NSW 2066, Australia CPF Bishan Building #06-08 Singapore 579838 Telephone Telephone General: +61.2.9422.6700 General: +65.6258.8640 Fax: +61.2.9420.2272 Fax: +65.6258.8697 DTF521.book Page 1 Friday, November 16, 2007 3:26 PMinteractive pen display Installation Guide & User’s Manual Installations- und Benutzerhandbuch Guide d'installation et Manuel d'utilisation WACOM Co., Ltd. UM-0344 (B) DTF-521 DTF521.book Page 2 Friday, November 16, 2007 3:26 PM
