BEDIENUNGSANLEITUNG PL 521 WACOM

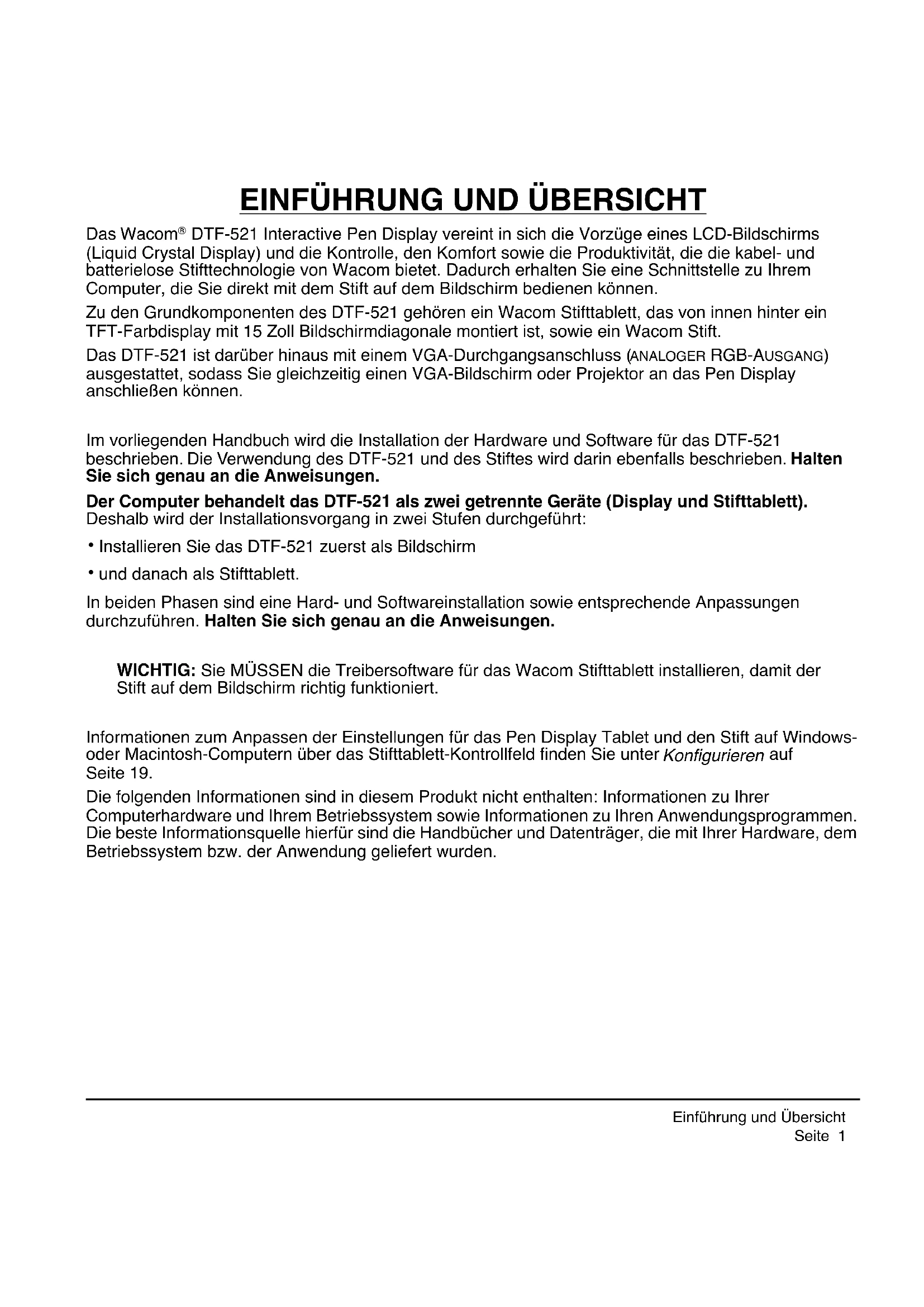

EINFÜHRUNG UND ÜBERSICHT

DTF-521 Interactive Pen Display vereint in sich die Vorzüge eines LCD-Bildschirms (Liquid Crystal Display) und die Kontrolle, den Komfort sowie die Produktivität, die die kabel- und batterielose Stifttechnologie von Wacom bietet. Dadurch erhalten Sie eine Schnittstelle zu Ihrem Computer, die Sie direkt mit dem Stift auf dem Bildschirm bedienen können. Zu den Grundkomponenten des DTF-521 gehören ein Wacom Stifttablett, das von innen hinter ein TFT-Farbdisplay mit 15 Zoll Bildschirmdiagonale montiert ist, sowie ein Wacom Stift. Das DTF-521 ist darüber hinaus mit einem VGA-Durchgangsanschluss ( ANALOGER RGB-AUSGANG) ausgestattet, sodass Sie gleichzeitig einen VGA-Bildschirm oder Projektor an das Pen Display anschließen können. Im vorliegenden Handbuch wird die Installation der Hardware und Software für das DTF-521 beschrieben. Die Verwendung des DTF-521 und des Stiftes wird darin ebenfalls beschrieben. Halten Sie sich genau an die Anweisungen. Der Computer behandelt das DTF-521 als zwei getrennte Geräte (Display und Stifttablett). Deshalb wird der Installationsvorgang in zwei Stufen durchgeführt:

• Installieren Sie das DTF-521 zuerst als Bildschirm

• und danach als Stifttablett. In beiden Phasen sind eine Hard- und Softwareinstallation sowie entsprechende Anpassungen durchzuführen. Halten Sie sich genau an die Anweisungen. WICHTIG: Sie MÜSSEN die Treibersoftware für das Wacom Stifttablett installieren, damit der Stift auf dem Bildschirm richtig funktioniert. Informationen zum Anpassen der Einstellungen für das Pen Display Tablet und den Stift auf Windows- oder Macintosh-Computern über das Stifttablett-Kontrollfeld finden Sie unter Konfigurieren auf Seite 19. Die folgenden Informationen sind in diesem Produkt nicht enthalten: Informationen zu Ihrer Computerhardware und Ihrem Betriebssystem sowie Informationen zu Ihren Anwendungsprogrammen. Die beste Informationsquelle hierfür sind die Handbücher und Datenträger, die mit Ihrer Hardware, dem Betriebssystem bzw. der Anwendung geliefert wurden. DTF521.book Page 1 Friday, November 16, 2007 3:26 PMVorsichtsmaßnahmen Seite 2 VORSICHTSMAßNAHMEN Beachten Sie alle Anweisungen, Vorsichtshinweise und Warnungen in diesem Handbuch, damit der sichere Gebrauch des Produkts gewährleistet ist. Die Nichtbeachtung kann zu Datenverlust oder Beschädigungen an Ihrem Computer führen. Bei Nichtbeachtung erlischt möglicherweise Ihr Garantieanspruch. In diesem Fall übernimmt Wacom keine Verantwortung für die Reparatur oder den Ersatz des Produkts. VERWENDUNGSORT BETRIEBSUMGEBUNG WARNUNG Dieses Symbol weist auf Informationen hin, bei deren Nichtbeachtung es zu schwerwiegenden Gesundheitsschäden oder zum Tode kommen kann.

CHTUNG Dieses Symbol weist auf Informationen hin, bei deren Nichtbeachtung es zu Gesundheits- oder Sachschäden kommen kann. Gehen Sie mit der gebotenen Sorgfalt vor, wenn Sie eine der beschriebenen Handlungen ausführen.

ARNUNG Setzen Sie das DTF-521 Pen Display nicht in Einrichtungskontrollsystemen ein, für die extrem hohe Zuverlässigkeit erforderlich ist. Dabei können Fehlfunktionen bei anderen elektronischen Geräten auftreten, oder andere Geräte können Fehlfunktionen des Pen Display Tablet verursachen. Schalten Sie das DTF-521 an Standorten aus, an denen der Einsatz verboten ist, damit die Gefahr von Fehlfunktionen anderer elektronischer Geräte vermieden wird. Wacom übernimmt keinerlei Verantwortung für unmittelbare Schäden oder Folgeschäden. Nähere Informationen entnehmen Sie bitte der Garantie, die Sie am Ende dieses Handbuchs finden. Temperatur und Luftfeuchtigkeit

• Temperatur und Luftfeuchtigkeit bei Betrieb: 5˚ bis 35˚ C, 20 bis 80 % relative Luftfeuchtigkeit

• Temperatur und Luftfeuchtigkeit bei Lagerung: -10˚ bis 60˚ C, 20 bis 90 % relative Luftfeuchtigkeit

CHTUNG Verwenden und lagern Sie das Pen Display nicht unter folgenden Bedingungen:

• Bei größeren bzw. außerhalb der Spezifikationen liegenden Temperaturschwankungen (z. B. außerhalb geschlossener Räume oder in einem Fahrzeug).

• An Orten, an denen das Pen Display und der Stift direkter Sonneneinstrahlung oder Wärme eines anderen Geräts, Wasser und anderen Flüssigkeiten ausgesetzt sind.

CHTUNG Setzen Sie das Pen Display nicht in einer staubigen Umgebung ein. Dadurch kann das Gerät beschädigt werden. DTF521.book Page 2 Friday, November 16, 2007 3:26 PMVorsichtsmaßnahmen Seite 3 VERWENDUNG HANDHABUNG WARNUNG Verwenden Sie nur das Netzteil, das mit dem DTF-521 ausgeliefert wurde. Wird ein anderes Netzteil verwendet, funktioniert das DTF-521 nicht ordnungsgemäß oder kann beschädigt werden. Bei Einsatz eines anderen Netzgeräts besteht darüber hinaus auch Brandgefahr. Für den Fall, dass ein anderes Netzgerät verwendet wird, erlischt der Garantieanspruch.

CHTUNG Verwenden Sie für die Stromversorgung des DTF-521 ausschließlich eine geerdete Stromquelle.

CHTUNG Schließen Sie das Bildschirm- und das Netzkabel nicht an und ziehen Sie diese auch nicht ab, wenn das DTF-521 bzw. Ihr Computer noch eingeschaltet ist. Dadurch können das Display oder die Grafikkarte des Computers beschädigt werden. In diesem Fall übernimmt Wacom keine Verantwortung für die Reparatur oder den Ersatz des Produkts.

CHTUNG Dieses Gerät ist auf den Einsatz einer VGA-Grafikkarte ausgelegt. Der Einsatz einer nicht geeigneten Grafikkarte kann zu Beschädigungen des DTF-521 führen.

CHTUNG Bedecken Sie die Lüftungsöffnungen an der Rückseite des Geräts nicht. Das Gerät kann dadurch überhitzen und beschädigt werden. Wenn Sie längere Zeit nicht mit dem DTF-521 arbeiten, ziehen Sie den Netzteilstecker aus der Steckdose.

ARNUNG Hochspannung. Öffnen oder zerlegen Sie niemals das DTF-521 Pen Display. Bei offenem Gehäuse besteht die Gefahr eines Stromschlags. Darüber hinaus erlischt dadurch Ihr Garantieanspruch, und Wacom übernimmt keinerlei Verantwortung für die Reparatur oder den Ersatz des Produkts.

ARNUNG Wenn der LCD-Bildschirm beschädigt ist, berühren Sie KEINESFALLS eventuell austretende Flüssigkeit. Die Flüssigkeit verursacht Hautreizungen. Wenn sie dennoch mit Haut, Augen oder Mund in Berührung kommt, spülen Sie die betreffende Stelle sofort mindestens 15 Minuten lang unter fließendem Wasser ab. Suchen Sie bei Kontakt mit Augen und Mund außerdem einen Arzt auf.

ARNUNG – LAMPEN IN DIESEM PRODUKT ENTHALTEN QUECKSILBER UND MÜSSEN GEMÄSS KOMMUNAL-, LANDES- ODER STAATSGESETZEN RECYCELT ODER ENTSORGT WERDEN. Die Hintergrundbeleuchtung des DTF-521 Pen Display enthält Quecksilber (Hg). Stellen Sie sicher, dass sie ordnungsgemäß entsorgt wird, und dass eine Entsorgung des Geräts entsprechend der örtlich geltenden Bestimmungen und Gesetze erfolgt.

ARNUNG Bewahren Sie den Stift und Zubehörteile außerhalb der Reichweite von Kindern auf. Wenn Kinder auf den Stift beißen, besteht die Gefahr, dass sich die Spitze oder der Seitenschalter lösen.

CHTUNG Nehmen Sie den Stift nicht auseinander. Dies verursacht möglicherweise Fehlfunktionen des Geräts. In diesem Fall übernimmt Wacom keine Verantwortung für die Reparatur oder den Ersatz des Produkts.

CHTUNG Achten Sie darauf, dass der Bildschirm nicht verkratzt wird. Stellen Sie keine scharfen Gegenstände auf die Oberfläche des Bildschirms.

CHTUNG Verstellen Sie den Neigungswinkel am Pen Display mit Vorsicht: in dem Spalt zwischen dem umklappbaren Teil des Standfußes könnten Sie leicht Ihre Finger einklemmen.

DTF521.book Page 3 Friday, November 16, 2007 3:26 PMVorsichtsmaßnahmen Seite 4 ACHTUNG Heben Sie das DTF-521 nicht am Standfuß hoch, da dies den Ständermechanismus beschädigen könnte. Wenn Sie das Pen Display heben oder transportieren möchten, fassen Sie das Gerät bitte stets am Gehäuse an.

CHTUNG Vermeiden Sie heftige Erschütterungen des DTF-521 oder des Stiftes. Wenn Sie das Interactive Pen Display heftigen Stößen aussetzen oder es fallen lassen, können der Bildschirm und andere Bauteile beschädigt werden.

CHTUNG Stellen Sie keine schweren Gegenstände auf das Pen Display, und stoßen Sie nicht mit Gewalt dagegen. Dadurch kann der Bildschirm beschädigt oder der Standfuß verbogen werden.

CHTUNG Stellen Sie keine schweren Gegenstände auf die Kabel des DTF-521, knicken Sie die Kabel nicht wiederholt, und üben Sie keinen starken Druck auf die Kabelanschlüsse aus. Dadurch können das Gerät oder die Kabel beschädigt werden.

CHTUNG Wenn die Stiftspitze scharf oder kantig wird, kann die Oberfläche des Bildschirms beschädigt werden. Ersetzen Sie die Stiftspitze gegebenenfalls.

CHTUNG Verwenden Sie zur Reinigung des Bildschirms weder organische Lösungsmittel (z. B. Alkohol) noch milde Reinigungsmittel. Durch diese Mittel kann die Beschichtung des Bildschirms beschädigt werden. Beachten Sie, dass derartige Schäden nicht unter die Garantiebestimmungen des Herstellers fallen.

• Reinigen Sie den Display-Bildschirm mit einem antistatischen oder leicht angefeuchteten Tuch. Üben Sie bei der Reinigung nur minimalen Druck auf den Bildschirm aus, und achten Sie darauf, dass die Oberfläche nicht durchnässt wird.

• Zur Reinigung des Gehäuses und des Stiftes des Pen Display verwenden Sie bitte ein weiches Tuch und ein mildes, mit Wasser verdünntes Reinigungsmittel (z. B. Geschirrspülmittel).

• Trennen Sie das Gerät vor der Reinigung immer von der Stromversorgung.

• CHTUNG Setzen Sie das DTF-521 niemals elektrostatischen Entladungen mit hoher Spannung oder dem Aufbau von elektrostatischer Ladung am LCD-Bildschirm aus. Dadurch können am Display vorübergehend Fehlfarben und Flecken entstehen. Wenn Fehlfarben auftreten, lassen Sie das Display eingeschaltet. Die Fehlfarben sind nach wenigen Stunden wieder verschwunden. Wiederverwendung, Recycling und Reparatur. Wenn Sie das Gerät durch ein neueres austauschen oder die Nutzungsdauer des Geräts abgelaufen ist, sind Sie aufgefordert, das Produkt bei der nächsten Recycling-Sammelstelle abzugeben. Entsprechende Sammelstellen stehen in jeder Gemeinde zur Verfügung. Sie leisten dadurch einen aktiven Beitrag zum Umweltschutz in Ihrer Gemeinde und tragen dazu bei, dass keinerlei in dem Gerät vorhandene Schadstoffe bei der Entsorgung in die Umwelt gelangen. Gemäß EG-Richtlinie 2002/96/EC, die am 27. Januar 2003 vom Europäischen Parlament und vom Europarat erlassen wurde (WEEE), und laut Vorschriften in den einzelnen Mitgliedsstaaten ist die Entsorgung von Elektro- und Elektronikschrott im normalen Hausmüll untersagt. Produkte, auf die diese Richtlinie zutrifft, sind mit dem Symbol zur Kennzeichnung von Elektro- und Elektronikgeräten am Anfang dieses Hinweises versehen, es sei denn, diese Kennzeichnung ist aufgrund des Formats oder der Funktion des Produkts nicht möglich. Wacom Produkte unterliegen der Richtlinie 2002/96/EG. Die Geräte sollten daher stets getrennt gesammelt und der entsprechenden Entsorgungsstelle in Ihrer Region oder Gemeinde zugeführt werden. Wacom Pen Display Produkte entsprechen der Richtlinie 2002/95/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. DTF521.book Page 4 Friday, November 16, 2007 3:26 PMInhalt Seite 5 INHALT Einführung und Übersicht p. 1
• Vorsichtsmaßnahmen p. 2
• Verwendungsort p. 2
• Betriebsumgebung p. 2
• Verwendung p. 3
• Handhabung p. 3
• Das Gerät DTF-521 p. 7
• Packungsinhalt p. 7
• Komponenten des Interactive Pen Display p. 8
• Vorderansicht p. 8

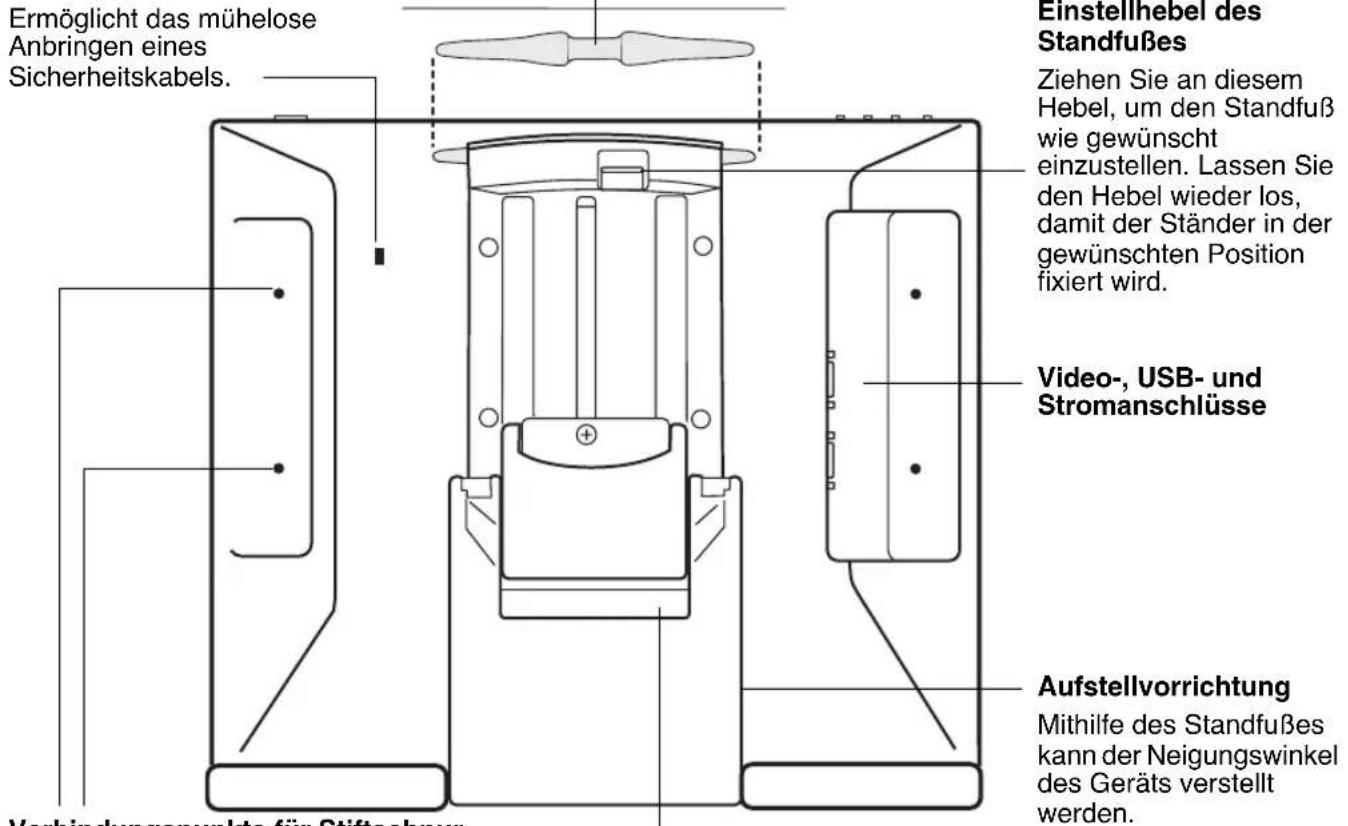

• Rückansicht p. 9
• Installation p. 10
• Systemvoraussetzungen p. 10
• Schritt 1: Installieren des LCD-Bildschirms p. 11
• Kabeldiagramm für den LCD-Bildschirm p. 12
• Schritt 2: Installieren des Stifttabletts p. 14
• Anbringung des USB-Kabels p. 14
• Kabeldiagramm für das Stifttablett p. 14
• Softwareinstallation p. 15
• Arbeiten mit dem DTF-521 p. 16
• Einrichten des Arbeitsbereiches p. 16
• Verwenden des Stiftes p. 17
• Komponenten des Stiftes p. 17
• Bedienen des Stiftes p. 18
• Konfigurieren p. 19
• Öffnen des Kontrollfeldes p. 19
• Übersicht über das Kontrollfeld p. 20
• Anpassen des Stiftes p. 20
• Kalibrieren des DTF-521 p. 22
• Anpassen des Popup-Menüs p. 23
• Details des Kontrollfeldes p. 24
• Anpassen des Doppelklicks p. 24
• Anpassen der Funktionsbelegung des Seitenschalters p. 24
• Einstellen des Displays p. 27
• Standardeinstellungen, Auto-Sync und Benutzereinstellungen p. 27
• On Screen Display (OSD)-Einstellungen p. 27
• Pitch- und Phase-Einstellungen p. 30
• Energiesparmaßnahmen p. 31
• DTF521.book Page 5 Friday, November 16, 2007 3:26 PMInhalt Seite 6 Fehlerbehebung p. 32
• Testen des DTF-521 p. 32
• Fehlerbehebung für das Display p. 34
• Allgemeine Display-Probleme p. 34
• VGA-Probleme p. 36
• Fehlerbehebung für das Stifttablett p. 37
• Allgemeine Probleme p. 37
• Windows-spezifische Probleme p. 41
• Macintosh-spezifische Probleme p. 41
• Optionen für den technischen Kundendienst p. 42
• Abrufen von Treiber-Downloads p. 43
• Anhang p. 44
• Warten des DTF-521 p. 44
• Reinigen p. 44
• Austauschen der Stiftspitze p. 45
• Verwenden alternativer Ständer oder Halterungen p. 46
• Stift- und Freihandfunktionen in Windows Vista p. 47
• Informationen zum Tablet PC-Eingabebereich in Windows Vista p. 48
• Deinstallieren des DTF-521 p. 49
• Technische Daten p. 50
• Allgemeine Spezifikationen p. 50
• Display p. 50
• Stifttablett p. 51
• Netzgerät p. 51
• Stift (Modell FP-320) p. 51
• Bestellen von Teilen und Zubehör p. 51
• Störungen des Radio- und Fernsehempfangs p. 52
• FCC-Hinweis (Federal Communications Commission) p. 52
• Industry Canada (nur Kanada) p. 53
• CE-Erklärung p. 53
• Garantie (weltweit, außer für Europa, Afrika und den Nahen Osten) p. 54
• Garantie (Europa, Afrika und Naher Osten) DTF521.book Page 6 Friday, November 16, 2007 3:26 PMDas Gerät DTF-521 Seite 7 p. 56

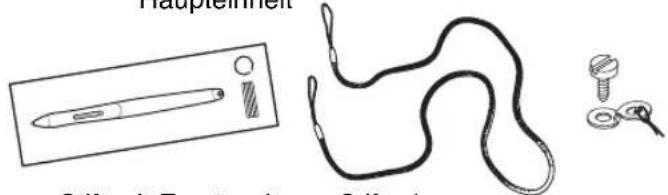

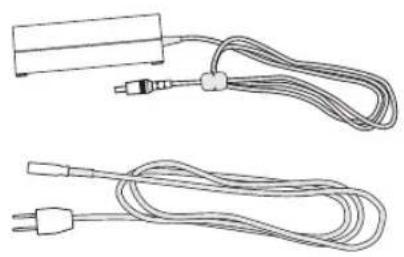

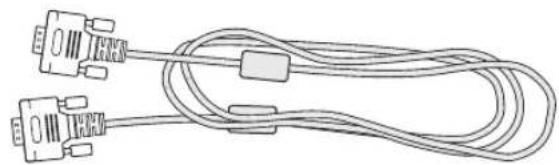

PACKUNGSINHALT Packen Sie alle Elemente vorsichtig aus, und legen Sie sie auf einen Tisch oder eine andere stabile Arbeitsfläche. Vergewissern Sie sich, dass der hier aufgeführte Packungsinhalt vollständig vorhanden ist. Hinweis: Die Abbildungen sind nicht maßstabgerecht. Manche Produktkonfigurationen enthalten andere Stifte ohne Seitenschalter. Im Lieferumfang einiger Konfigurationen sind unter Umständen zusätzliche CDs oder DVDs mit Anwendungssoftware enthalten. Zur Installation dieser Anwendungen lesen Sie die diesen CDs oder DVDs beiliegenden Anleitungen. Bewahren Sie den Verpackungskarton zum Lagern oder Transportieren des DTF-521 auf. DTF-521 Interactive Pen Display, Haupteinheit Netzgerät und Netzkabel (POW-A096 und SCD-A039-01 für USA) (POW-A096 und SCD-A038-01 oder SCD-A040-01 für Europa) USB-Kabel (STJ-A250) Kabel VGA an VGA (STJ-A228) Stift mit Ersatzspitzen, Stiftschnur, Schnuröse und Befestigungsschraube (FP-320, PKB-A016, MHO-A052 und MNE-A061) Installations- und Benutzerhandbuch (dieses Handbuch) Wacom Stifttablett-Treiber-CD (enthält die Treibersoftware) DTF521.book Page 7 Friday, November 16, 2007 3:26 PMDas Gerät DTF-521 Seite 8

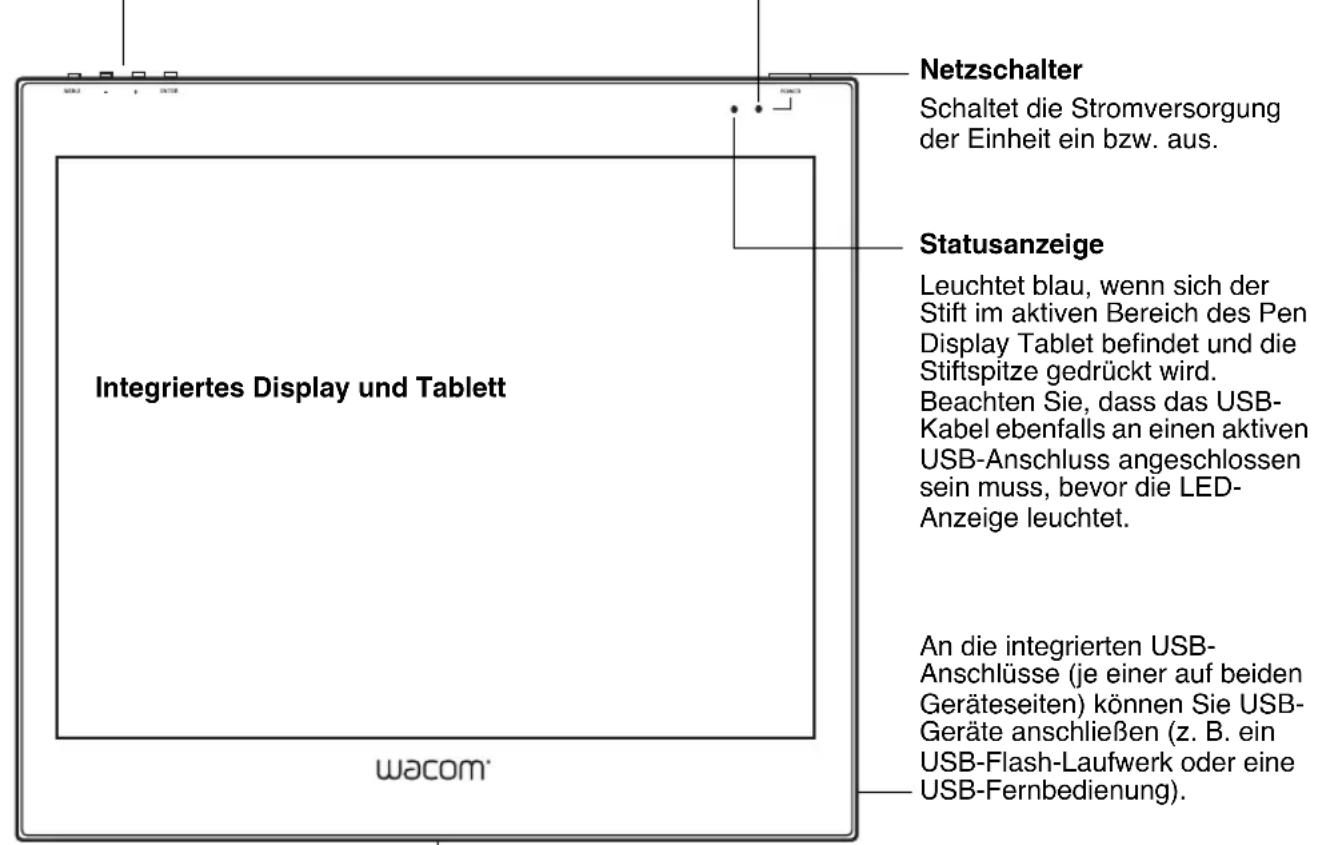

KOMPONENTEN DES INTERACTIVE PEN DISPLAY

Das Produkt hat zahlreiche Funktionsmerkmale und Komponenten, mit denen Sie sich vertraut machen sollten. VORDERANSICHT Das Display und der Tablett-Sensor arbeiten als integriertes Ausgabe- und Eingabegerät. Das Display unterstützt Auflösungen bis 1024 x 768 Pixel bei 16,2 Millionen Farben. Der Tablett-Sensor überträgt die Koordinaten des Stiftes sowie Informationen über den Druck und den Schalter. OSD-Steuerelemente Diese Bedienelemente, die im oberen Tablettbereich angeordnet sind, dienen zum Einstellen verschiedener Displaywerte. Nähere Informationen erhalten Sie unter Einstellen des Displays auf Seite 27. LED-Betriebsanzeige Leuchtet blau, wenn die Stromversorgung zum DTF-521 eingeschaltet und ein Bildschirmsignal vorhanden ist. Leuchtet orange, wenn kein Bildschirmsignal empfangen wird. (Z. B. wenn Ihr Computer ausgeschaltet ist, hochfährt oder in einem Energieverwaltungsmodus läuft, in dem keine Bildschirmsignale gesendet werden.) Netzschalter Schaltet die Stromversorgung der Einheit ein bzw. aus. Statusanzeige Leuchtet blau, wenn sich der Stift im aktiven Bereich des Pen Display Tablet befindet und die Stiftspitze gedrückt wird. Beachten Sie, dass das USB- Kabel ebenfalls an einen aktiven USB-Anschluss angeschlossen sein muss, bevor die LED- Anzeige leuchtet. Integriertes Display und Tablett An die integrierten USB- Anschlüsse (je einer auf beiden Geräteseiten) können Sie USB- Geräte anschließen (z. B. ein USB-Flash-Laufwerk oder eine USB-Fernbedienung). Sie müssen zunächst die Hardware und Software des DTF-521 vollständig installieren, bevor Sie andere Geräte daran anschließen können. Stiftfach Ein geeigneter Aufbewahrungsort für den Stift. Wenn der Display- Ständer sich in seiner niedrigsten Position befindet, greifen Sie unter das Fach (untere vordere Kante), und ziehen Sie es heraus. DTF521.book Page 8 Friday, November 16, 2007 3:26 PMDas Gerät DTF-521 Seite 9 RÜCKANSICHT Video-, USB- und Stromanschlüsse Kensington-Sicherheitsschlitz Ermöglicht das mühelose Anbringen eines Sicherheitskabels. Verbindungspunkte für Stiftschnur Wenn Sie die Stiftschnur benutzen möchten, verwenden Sie die Befestigungsöse und die kleine Schraube, um sie an einem der vier Verbindungspunkte auf der Rückseite der Einheit zu befestigen. Einstellhebel des Standfußes Ziehen Sie an diesem Hebel, um den Standfuß wie gewünscht einzustellen. Lassen Sie den Hebel wieder los, damit der Ständer in der gewünschten Position fixiert wird. Wichtig: Stellen Sie das Pen Display immer auf eine stabile Unterlage oder lagern Sie es im Karton der Originalverpackung. Stellen Sie sicher, dass der Standfuß auf den niedrigsten Neigungswinkel eingestellt ist, bevor Sie das DTF-521 verpacken. Wenn Sie den Standfuß nicht schließen, kann möglicherweise während des Transports oder der Lagerung der Feststellmechanismus beschädigt werden. Heben Sie das Gerät nicht am Standfuß an, da dies den Ständermechanismus beschädigen könnte. Wenn Sie das DTF-521 heben oder bewegen möchten, fassen Sie das Gerät bitte stets am Gehäuse an.

CHTUNG Passen Sie auf, dass Ihr Finger nicht in den beweglichen Zwischenraum der Aufstellvorrichtung gerät. Aufstellvorrichtung Mithilfe des Standfußes kann der Neigungswinkel des Geräts verstellt werden. Stiftfach Zur A ufbewahrung setzen Sie ein Ende des Stiftes in einen Teil des Stiftfachs ein. Drücken Sie anschließend vorsichtig das andere Ende des Stiftes in das Fach. Zur Entnahme drücken Sie auf ein beliebiges Ende des Stifts. Das andere Ende des Stiftes springt aus dem Fach. Nun können Sie den Stift entnehmen. DTF521.book Page 9 Friday, November 16, 2007 3:26 PMInstallation Seite 10 INSTALLATION SYSTEMVORAUSSETZUNGEN Stellen Sie vor der Installation des DTF-521 sicher, dass Ihr Computer die folgenden Mindestsystemanforderungen erfüllt:

• PC: Windows Vista™, Vista X64, XP, XP x64 oder 2000. VGA-Bildschirmanschluss, verfügbarer USB-Anschluss und CD-ROM-Laufwerk.

• Macintosh: OS X, v10.3.9 oder höher. VGA-Bildschirmanschluss, verfügbarer USB-Anschluss und CD-ROM-Laufwerk. Hinweise: Das DTF-521 kann geräteunabhängig oder mit einem anderen Display benutzt werden. Falls gewünscht, können Sie ein zweites VGA-Gerät wie etwa einen Bildschirm oder einen LCD-Projektor an den ANALOGEN RGB-AUSGANG des DTF-521 anschließen. Bei Nutzung dieses Anschlusses werden die Anzeigedaten des DTF-521 auf dem zweiten Gerät gespiegelt. Führen Sie die Installation des DTF-521 vollständig durch, bevor Sie ein Projektionsgerät an das Gerät anschließen. Je nach Leistungsfähigkeit der Grafikkarte und des Betriebssystems kann das DTF-521 als gespiegeltes, erweitertes oder unabhängiges Display eingerichtet werden. Nähere Informationen zur Leistungsfähigkeit der Grafikkarte finden Sie in der Dokumentation zur Grafikkarte. Wenn Sie mit mehreren Monitoren arbeiten, erfolgt die Projektion vom DTF-521 auf die Monitore gemäß der Konfiguration Ihres Systems. Wenn Sie sich im Spiegelmodus befinden, wird das Stifttablett auf den gesamten Bereich jedes Displays oder Bildschirms projiziert. Nähere Informationen über die Konfiguration Ihres Computers und Betriebssystems für die Verwendung mit mehreren Bildschirmen finden Sie in der Dokumentation zu Ihrer Hardware und Ihrem Betriebssystem. Der Installationsvorgang ist in zwei Hauptschritte gegliedert:

• Schritt 1: Installieren des LCD-Bildschirms

• Schritt 2: Installieren des Stifttabletts Befolgen Sie alle Anweisungen sorgfältig. DTF521.book Page 10 Friday, November 16, 2007 3:26 PMInstallation Seite 11

SCHRITT 1: INSTALLIEREN DES LCD-BILDSCHIRMS

In der ersten Phase des Installationsvorgangs installieren Sie das DTF-521 als Monitor auf Ihrem System. Wenn Sie während der ersten Phase der Installation Kabelverbindungen herstellen, können Sie sich am Kabeldiagramm für den LCD-Bildschirm auf der folgenden Seite orientieren. Wichtig: Schließen Sie das USB-Datenkabel erst an, wenn Sie dazu aufgefordert werden.

• Schalten Sie Ihren Computer aus. Vorsicht: Das Video- oder das Netzkabel darf weder angeschlossen noch abgezogen werden, während Ihr Computer oder das DTF-521 eingeschaltet sind – dadurch könnten das Display oder die Grafikkarte beschädigt werden.

• Wenn Ihr Computer nur über einen analogen VGA-Bildschirmanschluss verfügt, müssen Sie den derzeit angeschlossenen Bildschirm ausstecken oder eine zweite VGA-Karte hinzufügen.

• Schließen Sie das Netzteil an das DTF-521 an. Schließen Sie dann das Netzkabel des Adapters an, und schließen Sie den Adapter an eine Steckdose an. Siehe – B – und – C –

• Schalten Sie das DTF-521 ein. Die LED-Betriebsanzeige leuchtet orange.

• Verbinden Sie ein Ende des VGA-Kabels mit dem DTF-521. Verbinden Sie das andere Ende des Kabels mit dem VGA-Anschluss der Grafikkarte im Computer. Siehe – A – im Verkabelungsdiagramm auf Seite 12. Ziehen Sie die Schrauben an den Steckern an. VGA-Anschluss DTF521.book Page 11 Friday, November 16, 2007 3:26 PMInstallation Seite 12

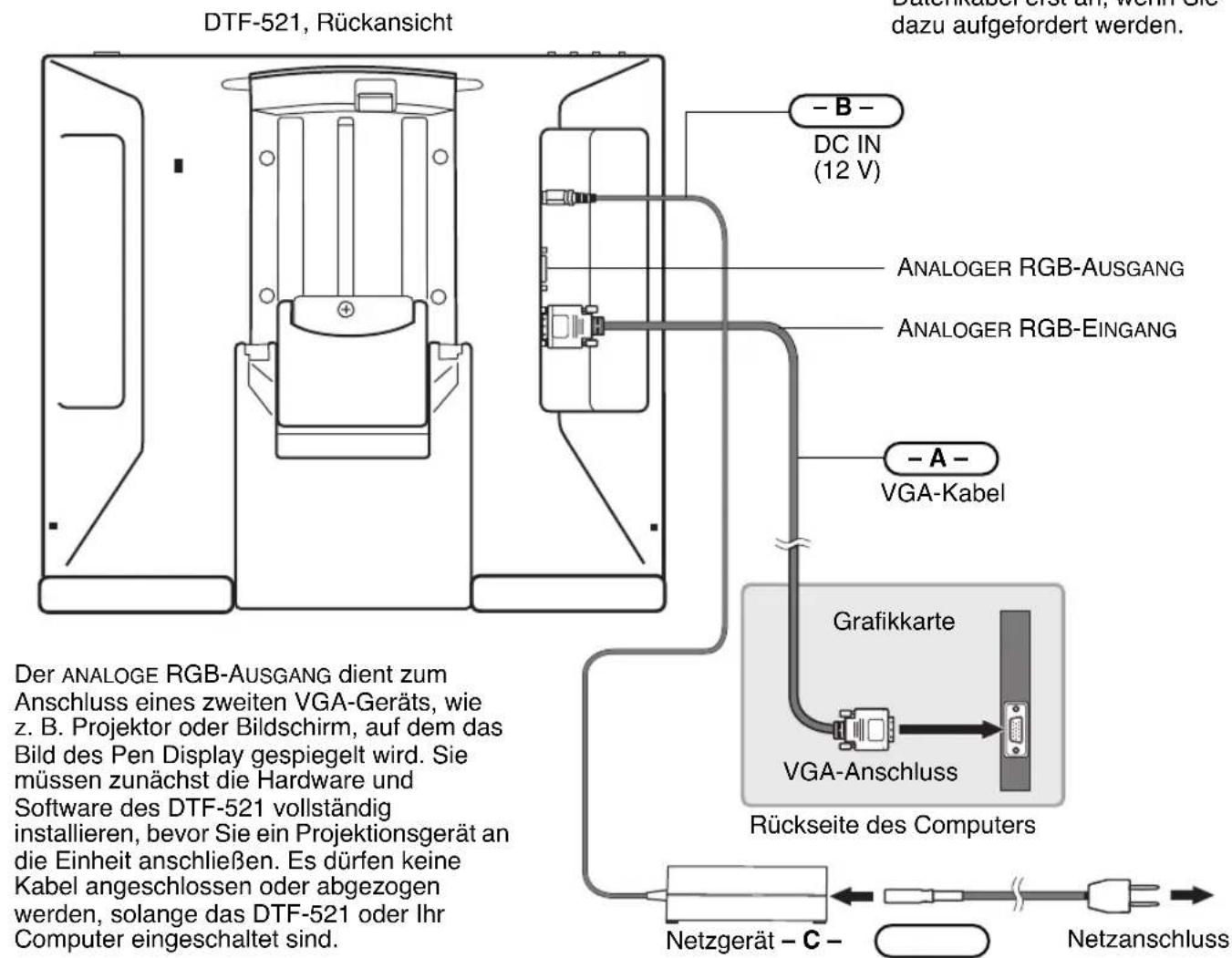

KABELDIAGRAMM FÜR DEN LCD-BILDSCHIRM

DTF-521, Rückansicht – B – DC IN (12 V) – A – VGA-Kabel Grafikkarte Rückseite des Computers ANALOGER RGB-AUSGANG Schließen Sie das USB- Datenkabel erst an, wenn Sie dazu aufgefordert werden. Netzgerät – C – Netzanschluss

CHTUNG Verwenden Sie nur das im Lieferumfang des DTF-521 enthaltene Netzgerät. Der Einsatz eines ungeeigneten Netzgeräts kann das Gerät beschädigen. Schließen Sie das Bildschirm- oder das Netzkabel nicht an und ziehen Sie diese auch nicht ab, wenn das DTF-521 bzw. Ihr Computer eingeschaltet ist. Dadurch können das Display oder die Grafikkarte des Computers beschädigt werden. Stellen Sie sicher, dass die Bildwiederholfrequenz 70 Hz für XGA bzw. 75 Hz für andere Modi nicht übersteigt. ANALOGER RGB-EINGANG VGA-Anschluss Der ANALOGE RGB-AUSGANG dient zum Anschluss eines zweiten VGA-Geräts, wie z. B. Projektor oder Bildschirm, auf dem das Bild des Pen Display gespiegelt wird. Sie müssen zunächst die Hardware und Software des DTF-521 vollständig installieren, bevor Sie ein Projektionsgerät an die Einheit anschließen. Es dürfen keine Kabel angeschlossen oder abgezogen werden, solange das DTF-521 oder Ihr Computer eingeschaltet sind. DTF521.book Page 12 Friday, November 16, 2007 3:26 PMInstallation Seite 13

• Schalten Sie danach Ihren Computer ein. Für Windows-Systeme: Das DTF-521 wird automatisch als Standardmonitor installiert.

• Konfigurieren Sie gegebenenfalls in der Systemsteuerung die Einstellungen für die Anzeige hinsichtlich der richtigen Größe und Farbauflösung. Die maximale (geräteeigene) Auflösung des DTF-521 beträgt 1024 x 768 Pixel. Die Größe der Anzeige und die Farbauflösung kann durch die Eigenschaften Ihrer Grafikkarte eingeschränkt werden. Nähere Informationen hierzu finden Sie in der Herstellerdokumentation der Grafikkarte. Windo ws: Wenn Sie das DTF-521 als zweites Display verwenden, müssen Sie das DTF-521 zunächst in der Systemsteuerung in den Eigenschaften für die Anzeige aktivieren.

• Weitere Informationen zur Feinabstimmung der Anzeige finden Sie unter Einstellen des Displays

• Wenn der LCD-Bildschirm des DTF-521 zufriedenstellend arbeitet, fahren Sie bei Schritt 2: Installieren des Stifttabletts fort, um das Stifttablett des DTF-521 zu installieren. Tipps zur Fehlerbehebung finden Sie unter Seite 32. Hinweise: Jedes einzelne DTF-521 LCD-Display wird unter Einhaltung strenger Qualitätsstandards hergestellt. Herstellungsbedingt kann kein absolut perfektes TFT-Display garantiert werden, und bei manchen Displays kann eine bestimmte Anzahl von Pixel eine falsche Farbe haben. Weitere Informationen finden Sie in den technischen Daten auf Seite 50. Wenn ein Bild feine Streifen aufweist (wie Bildschirmstreifen), ist ein Flimmern oder ein Moiré-Muster zu sehen. Üben Sie keinen übermäßigen Druck auf die Display-Oberfläche aus. Dadurch kann ein Moiré- oder Pooling- Muster entstehen. Wenn ein solches Muster auftritt, sollten Sie bei der Arbeit mit dem Stift weniger stark auf den Bildschirm drücken. Wird über einen längeren Zeitraum ein statisches Bild angezeigt, könnte kurzfristig ein so genanntes Nachbild zurückbleiben. Zur Vermeidung dieses Problems empfiehlt Wacom den Einsatz eines Bildschirmschoners oder einer Energieverwaltungsfunktion. Wichtig: Um die Lebensdauer der Hintergrundbeleuchtung zu verlängern, sollten Sie die Energieverwaltung Ihres Computers so einstellen, dass das Display bei längerer Nichtbenutzung ausgeschaltet wird. DTF521.book Page 13 Friday, November 16, 2007 3:26 PMInstallation Seite 14

Verbinden Sie das quadratische Ende des USB-Kabels mit dem DTF-521-Anschluss, der mit USB gekennzeichnet ist. Schließen Sie das andere Kabelende an einen freien USB-Anschluss des Computers oder an einen Hub an, der direkt am Computer angeschlossen ist. Siehe – D – im Diagramm unten.

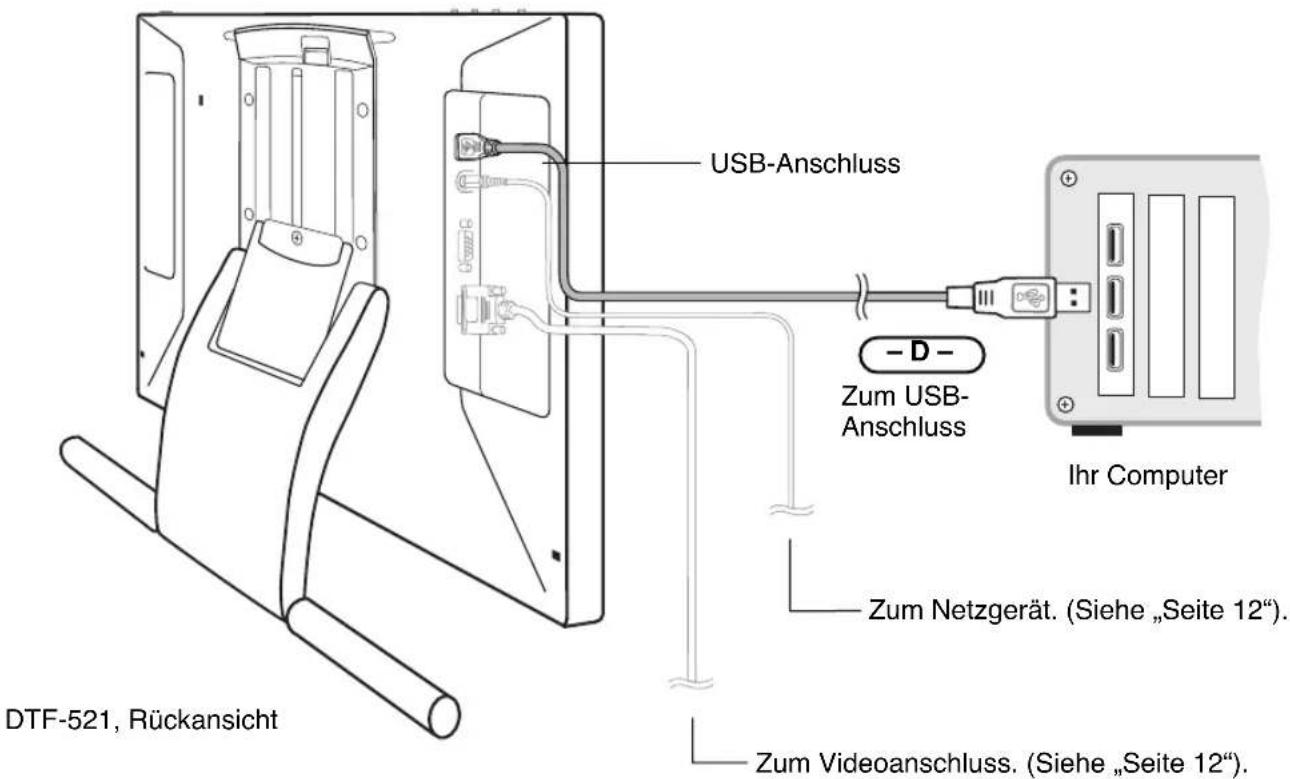

KABELDIAGRAMM FÜR DAS STIFTTABLETT

DTF-521, Rückansicht Zum USB- Anschluss Ihr Computer – D – USB-Anschluss Zum Netzgerät. (Siehe „Seite 12“). Zum Videoanschluss. (Siehe „Seite 12“). DTF521.book Page 14 Friday, November 16, 2007 3:26 PMInstallation Seite 15 SOFTWAREINSTALLATION WICHTIG: Sie MÜSSEN die Treibersoftware für das Wacom Stifttablett installieren, damit der Stift auf dem Bildschirm richtig funktioniert. So installieren Sie die Tablettsoftware:

• Speichern Sie Ihre Arbeit, und schließen Sie alle Anwendungen. Deaktivieren Sie vorübergehend alle Virenschutzprogramme.

• Legen Sie die Treiber-CD für das Wacom Stifttablett in das CD-ROM-Laufwerk Ihres Computers ein. Wenn das Installationsmenü nicht automatisch angezeigt wird, doppelklicken Sie auf das Installationssymbol auf der CD-ROM.

• Klicken Sie auf die Verknüpfung TABLETT INSTALLIEREN, und befolgen Sie die Anweisungen zur Installation der Treibersoftware.

• Aktivieren Sie das Virenschutzprogramm erneut.

• Überprüfen Sie nach der Installation der Software, ob Sie den Bildschirmcursor mit dem Stift auf dem DTF-521-Display bewegen können. Wenn Sie die Stiftspitze auf den Bildschirm setzen, sollte der Bildschirmcursor sofort an die entsprechende Stelle unter der Stiftspitze springen. Heben Sie die Stiftspitze an, und platzieren Sie sie auf eine andere Stelle der Bildschirmoberfläche. Der Bildschirmcursor sollte an die neue Position springen. Dies wird als absolute Positionierung bezeichnet und ermöglicht Ihnen, den Bildschirmcursor zu positionieren, ohne den Stift über die Bildschirmoberfläche des Displays zu ziehen.

• Lesen Sie unbedingt die Liesmich-Datei, damit Sie über die neuesten Entwicklungen informiert sind. Falls bei der Installation des DTF-521 Probleme auftreten, lesen Sie den Abschnitt Fehlerbehebung ab Seite 32. Hinweise: In Windows Vista werden durch die Treiberinstallation die neuen Stifteingabefunktionen von Windows Vista und Office 2007 (mit Ausnahme von Windows Vista Home Basic) automatisch aktiviert. Bei Windows Vista, Windows XP und Macintosh OS X werden benutzerspezifische Einstellungen unterstützt. Nach der Anmeldung kann jeder Benutzer seine persönlichen Einstellungen im Kontrollfeld für das Stifttablett anpassen. Nach dem Wechseln zu einem anderen Benutzer werden die Einstellungen für diesen Benutzer automatisch geladen. Zur Deinstallation des Tablett-Treibers siehe Deinstallieren des DTF-521 auf Seite 49. Kalibrieren Sie als Nächstes das Pen Display Tablet so, dass die Position des Bildschirmcursors genau mit der Position der Stiftspitze übereinstimmt. Siehe Kalibrieren des DTF-521 auf Seite 22. DTF521.book Page 15 Friday, November 16, 2007 3:26 PMArbeiten mit dem DTF-521Seite 16

ARBEITEN MIT DEM DTF-521

Bei der Arbeit mit dem DTF-521 Interactive Pen Display können Sie Ihre Hand auf dem Display- Bildschirm wie auf einem Zeichenbrett oder einem Blatt Papier leicht aufsetzen. Da die Oberfläche des DTF-521 etwas höher liegt als Ihr Schreibtisch, sollten Sie die Höhe von Schreibtisch oder Tisch so anpassen, dass Sie bequem mit dem Gerät arbeiten können.

EINRICHTEN DES ARBEITSBEREICHES

Richten Sie Ihren Arbeitsbereich so ein, dass Sie bequem arbeiten können, damit Sie nicht so schnell ermüden. Platzieren Sie das DTF-521, den Stift und die Tastatur so, dass sie mühelos erreichbar sind. Wählen Sie für das Pen Display und andere Displays eine günstige Position, die Ihre Augen nicht überanstrengt. Beachten Sie darüber hinaus auch Folgendes:

• Legen Sie kurze Pausen für muskelentspannende Dehnübungen ein.

• Halten Sie den Stift beim Arbeiten locker in der Hand.

• Sorgen Sie für Abwechslung in Ihren täglichen Tätigkeiten.

• Achten Sie stets auf eine bequeme Haltung. Vermeiden Sie unbequeme Sitzhaltungen und monotone Bewegungen. Ändern Sie die Arbeitsposition, wenn sie unbequem wird.

• Wechseln Sie zwischen den verschiedenen Arbeitsmodi ab. Hinweis: Wacom kann in keiner Weise versprechen oder garantieren, dass Wacom Produkte zur vollständigen oder teilweisen Heilung oder Vorbeugung von durch das Arbeiten mit der Maus entstehende RSI (Repetitive Stress Injury)-Symptome, -Verletzungen oder -Zustände beitragen können. Die Ergebnisse können je nach Benutzer variieren. Wenden Sie sich an einen Arzt, wenn Sie kompetente medizinische Hilfe für eine spezifische Situation benötigen.Tipps:• Bewegen Sie das DTF-521 nicht zu weit vom Computer weg, damit die Kabel nicht versehentlich aus den Verbindungen gezogen werden.• Mit der Stiftschnur sorgen Sie dafür, dass Ihr Stift stets am Pen Display bedienbereit ist. Ziehen Sie ein Schnurende einfach durch die Stiftöffnung hindurch und das andere Schnurende durch die Befestigungsöse. Verwenden Sie anschließend die kleine Schraube, um die Schnuröse an einem der vier Verbindungspunkte auf der Rückseite des Geräts zu befestigen.• Das DTF-521 kann auch auf einem Gelenkarm oder auf Ständern von Drittanbietern befestigt werden, die die VESA 75-Spezifikation für Displayständer erfüllen. Weitere Informationen finden Sie unter Verwenden alternativer Ständer oder Halterungen auf Seite 46.DTF521.book Page 16 Friday, November 16, 2007 3:26 PMArbeiten mit dem DTF-521 Seite 17

VERWENDEN DES STIFTES

Der Wacom Stift ist kabellos, besitzt keine Batterien und reagiert auf den Druck, den Sie auf die Stiftspitze ausüben. Halten Sie den Stift wie einen normalen Kugelschreiber oder Bleistift. Sorgen Sie dafür, dass Sie den programmierbaren DuoSwitch zwar bequem mit dem Daumen oder Zeigefinger erreichen, aber nicht versehentlich beim Zeichnen oder Schreiben drücken können. Bei der Arbeit können Sie eine Hand leicht auf dem DTF-521-Display wie auf einem Zeichenbrett oder einem Blatt Papier aufstützen. Neigen Sie den Stift beim Zeichnen in der für Sie bequemsten Position.

KOMPONENTEN DES STIFTES

Die Komponenten des Stiftes funktionieren folgendermaßen: Stiftspitze: Der Stift wird aktiviert, sobald er sich etwa 5 mm über dem Bildschirm des Pen Display befindet. Dadurch können Sie den Bildschirmcursor platzieren, ohne das Tablett mit der Stiftspitze berühren zu müssen. Wenn Druck auf die Stiftspitze ausgeübt wird, wird die Spitzentaste aktiviert. Dies hat die gleiche Wirkung wie ein Klick mit der primären Maustaste. Der Druck der Spitze beim Klicken kann im Kontrollfeld des Stifttabletts angepasst werden. DuoSwitch: Der DuoSwitch ist belegbar. Mit ihm können dieselben Klick- und Doppelklick-Funktionen wie mit der Stifttaste ausgeführt werden. Aktivieren Sie die Funktionen des oberen oder des unteren Schalters, indem Sie den DuoSwitch in die entsprechende Richtung stellen. Sie können den DuoSwitch immer dann verwenden, wenn die Stiftspitze nicht mehr als 5 mm von der Oberfläche des Bildschirms entfernt ist. Sie müssen die Stiftspitze nicht auf die Displayoberfläche aufsetzen, um den Schalter zu verwenden. Standardmäßig ist für den oberen Schalter DOPPELKLICK und für den unteren RECHTER MAUSKLICK festgelegt. Wichtig: Verwenden Sie nur den Stift, der mit Ihrem DTF-521 Pen Display geliefert wurde. Andere Stifte funktionieren möglicherweise nicht ordnungsgemäß. Die Stiftspitze des DTF-521 wurde darüber hinaus speziell für die Verwendung mit dem DTF-521 Pen Display entwickelt – die Spitzen anderer Stifte können die schützende Beschichtung des DTF-521-Displays beschädigen. Weitere Hinweise zum individuellen Anpassen der Stifteinstellungen finden Sie unter Anpassen des Stiftes auf Seite 20. Verbindungspunkt für Stiftschnur DuoSwitch (Seitenschalter) Bei manchen Produktkonfigurationen ist kein DuoSwitch vorgesehen. Wenn dies für Ihr Gerät zutrifft, können Sie alle Erläuterungen in diesem Handbuch zu dem Seitenschalter ignorieren. Spitzentaste (austauschbare Spitze) Hinweis: Wenn der Stift nicht in Gebrauch ist, setzen Sie ihn in die Stiftablage, oder legen Sie ihn flach auf den Tisch. Stellen Sie den Stift nie in einem Behälter oder anderswo auf seiner Spitze aufrecht ab, damit seine Druckempfindlichkeit erhalten bleibt. DTF521.book Page 17 Friday, November 16, 2007 3:26 PMArbeiten mit dem DTF-521 Seite 18

BEDIENEN DES STIFTES

Zeigen und Auswählen: Bewegen Sie den Stift über den DTF-521-Bildschirm, um den Bildschirmcursor zu positionieren. Der Stift darf dabei nicht mehr als 5 mm von der Displayoberfläche entfernt sein. Sie müssen die Displayoberfläche jedoch nicht berühren, um den Bildschirmcursor zu verschieben. Der Cursor springt auf die Position, auf die Sie den Stift setzen (absolute Positionierung). Sie können eine Auswahl vornehmen, indem Sie mit der Stiftspitze auf den Bildschirm drücken. Hinweis: Sie müssen das Pen Display Tablet erst kalibrieren, damit die Position des Bildschirmcursors genau mit der Position der Stiftspitze übereinstimmt. (Siehe Kalibrieren des DTF-521 auf Seite 22.) Wenn der Bildschirmcursor nicht an eine Stelle nahe der Stiftspitze springt, wenn Sie mit dem Stift den Bildschirm berühren, ist der Stifttablett-Treiber möglicherweise noch nicht installiert oder nicht geladen. Installieren Sie falls nötig die Software für den Stifttablett-Treiber. Lesen Sie anderenfalls unter Fehlerbehebung ab Seite 32 nach. Klicken: Tippen Sie den Bildschirm einmal kurz mit der Stiftspitze an, oder drücken Sie den Stift fest genug auf den Bildschirm, um einen Klick zu erzeugen. Windows: Sie können das Navigieren mit dem Stift vereinfachen, indem Sie Windows so konfigurieren, dass ein Element markiert wird, wenn sich der Stift darüber bewegt. Durch einfaches Klicken wird das Element dann geöffnet (bzw. gestartet). Um diese Funktion zu aktivieren, müssen Sie zuerst einen Ordner öffnen. Windo ws Vista: Wählen Sie im Menü ORGANISIEREN die Option ORDNER- UND SUCHOPTIONEN. Wählen Sie auf der Registerkarte A LLGEMEIN die Option ÖFFNEN DURCH EINFACHEN KLICK (MARKIEREN DURCH ZEIGEN). Andere Windows-Versionen: Wählen Sie im Menü EXTRAS die Option ORDNEROPTIONEN. Wählen Sie auf der Registerkarte A LLGEMEIN die Option ÖFFNEN DURCH EINFACHEN KLICK (MARKIEREN DURCH ZEIGEN). Doppelklicken: Drücken Sie auf den oberen Seitenschalter, oder berühren Sie den Bildschirm zweimal an der gleichen Stelle mit der Stiftspitze. Sie können leichter doppelklicken, wenn Sie den Stift senkrecht auf das Tablett halten. Zur Feineinstellung des Doppelklickbereichs lesen Sie die Erläuterungen unter Anpassen des Doppelklicks auf Seite 24. Ziehen: Markieren Sie ein Objekt. Lassen Sie dann die Stiftspitze über den Bildschirm gleiten, um das Objekt zu verschieben. Verwenden des Seitenschalters: Der Stift verfügt über einen DuoSwitch. Dieser Schalter hat zwei programmierbare Funktionen, die sich durch Drücken des Schalters nach oben bzw. nach unten auswählen lassen. Sie können den DuoSwitch immer dann verwenden, wenn die Stiftspitze nicht mehr als 5 mm von der Oberfläche des Bildschirms entfernt ist. Sie müssen die Stiftspitze nicht auf die Displayoberfläche aufsetzen, um den Schalter zu verwenden. Standardmäßig ist für den oberen Schalter DOPPELKLICK und für den unteren RECHTER MAUSKLICK festgelegt. Zeichnen und Schreiben mit Druckempfindlichkeit: Der Stift reagiert auf jede Nuance und Bewegung Ihrer Hand, so dass in den Anwendungen, die diese Funktion unterstützen, natürlich wirkende Stift- und Pinselstriche entstehen. Für druckempfindliches Zeichnen und Schreiben wählen Sie ein druckempfindliches Werkzeug in der Werkzeugpalette des Grafikprogramms aus. Üben Sie beim Arbeiten auf der Bildschirmoberfläche unterschiedlich starken Druck auf die Stiftspitze aus. Drücken Sie leichter auf, um dünne Linien oder weichere Farben zu erzeugen. Drücken Sie fester auf, um dicke Linien oder mehr Farbdeckung zu erhalten. DTF521.book Page 18 Friday, November 16, 2007 3:26 PMKonfigurieren Seite 19 KONFIGURIEREN Wenn Sie die Grundlagen des Umgangs mit dem Stift auf dem DTF-521 Interactive Pen Display beherrschen, können Sie die Arbeitsweise des Stiftes an Ihre Bedürfnisse anpassen. Mit dem Stifttablettkontrollfeld ist die Anpassung des DTF-521 und des Stiftes einfach und problemlos zu handhaben.

ÖFFNEN DES KONTROLLFELDES

Verwenden Sie den Stift des DTF-521 auf dem Pen Display, um das Kontrollfeld zu öffnen: Windows: Klicken Sie auf START und wählen Sie ALLE PROGRAMME (Windows 2000: PROGRAMME). Wählen Sie dann TABLETT und die Option STIFTTABLETT-EIGENSCHAFTEN. Macintosh: Öffnen Sie SYSTEMEINSTELLUNGEN im Apple-Menü, im Dock-Menü oder im Ordner

ROGRAMME. Klicken Sie dann auf das Symbol PEN TABLET. Lesen Sie nach Öffnen des Kontrollfeldes weiter unter Übersicht über das Kontrollfeld auf Seite 20. Hinweise: Bei Windows Vista, Windows XP und Macintosh OS X werden benutzerspezifische Einstellungen unterstützt. Nach der Anmeldung kann jeder Benutzer seine persönlichen Einstellungen im Kontrollfeld für das Stifttablett anpassen. Nach dem Wechseln zu einem anderen Benutzer werden die Einstellungen für diesen Benutzer automatisch geladen. Wenn auf einem Computer mehrere Wacom Tabletts installiert sind, gelten die im Kontrollfeld Stifttablett- Eigenschaften vorgenommenen Änderungen nur für das Tablett, das vor dem Öffnen des Kontrollfeldes zuletzt verwendet wurde. DTF521.book Page 19 Friday, November 16, 2007 3:26 PMKonfigurieren Seite 20

ÜBERSICHT ÜBER DAS KONTROLLFELD

Verwenden Sie das Kontrollfeld für das Stifttablett, um Ihr Gerät anzupassen. Experimentieren Sie mit verschiedenen Einstellungen, um die für Sie am besten geeigneten herauszufinden. Alle Änderungen treten sofort in Kraft. Sie können jedoch jederzeit auf STANDARD klicken, um die Standardeinstellungen wiederherzustellen. Zu den meisten Elementen des Kontrollfeldes werden QuickInfos angezeigt. Verschieben Sie den Bildschirmcursor auf ein Element und lassen Sie ihn dort ruhen. Nach wenigen Sekunden wird eine QuickInfo angezeigt. Zur Navigation im Kontrollfeld können Sie auch die Tabulator- und die Pfeiltasten verwenden.

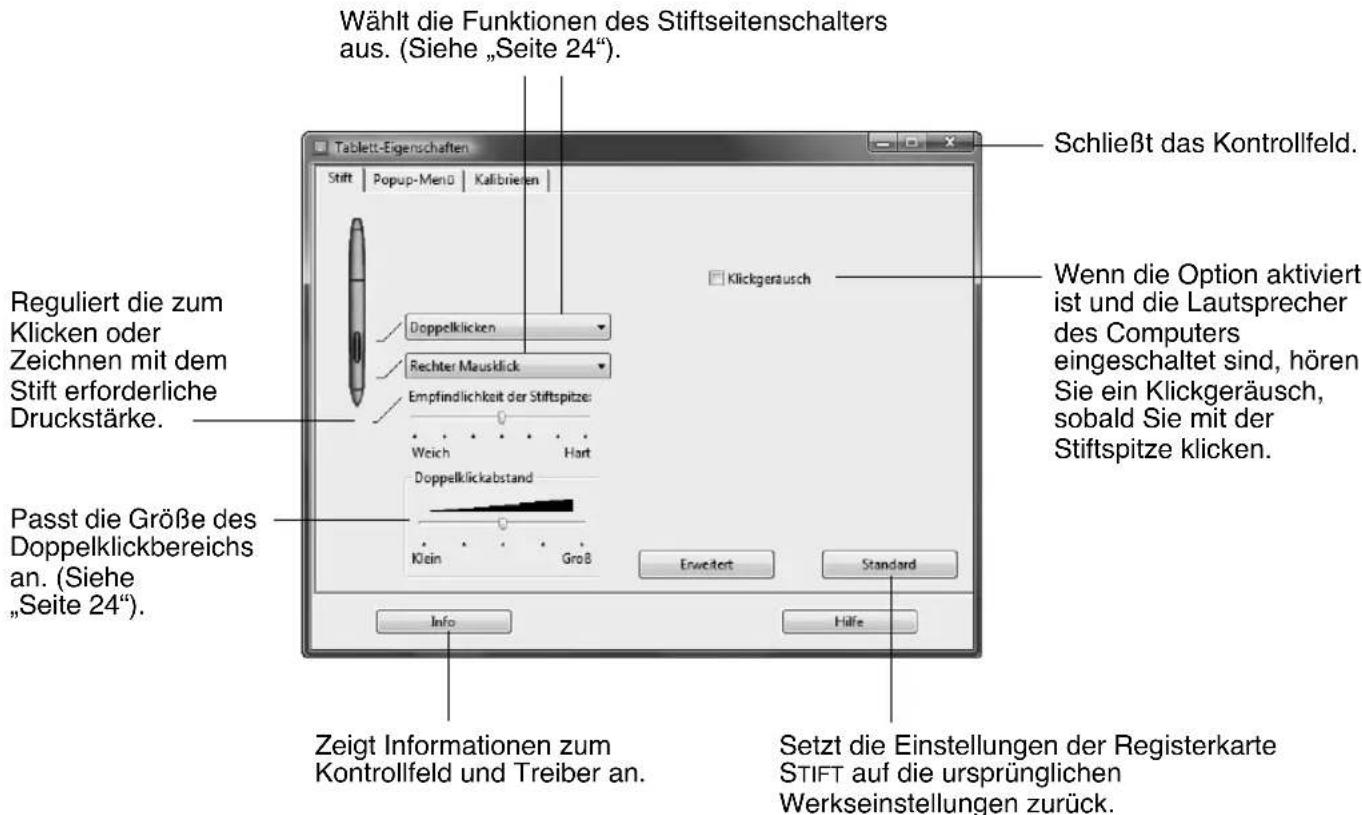

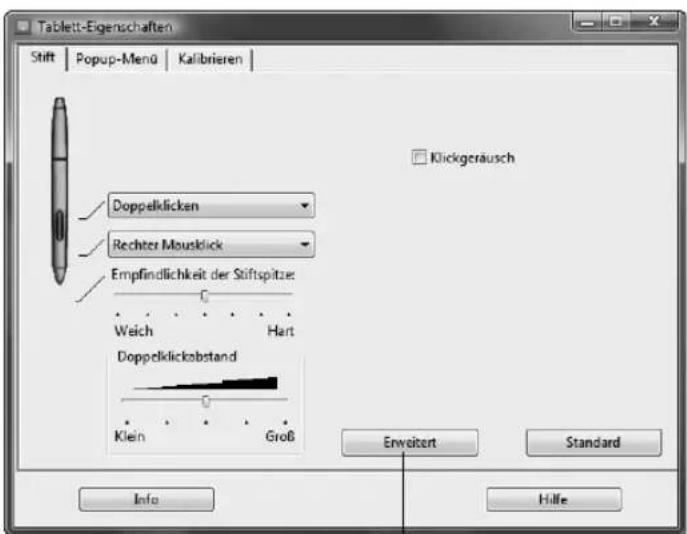

ANPASSEN DES STIFTES

Setzt die Einstellungen der Registerkarte

TIFT auf die ursprünglichen Werkseinstellungen zurück. Schließt das Kontrollfeld. Reguliert die zum Klicken oder Zeichnen mit dem Stift erforderliche Druckstärke. Passt die Größe des Doppelklickbereichs an. (Siehe „Seite 24“). Wählt die Funktionen des Stiftseitenschalters aus. (Siehe „Seite 24“). Wenn die Option aktiviert ist und die Lautsprecher des Computers eingeschaltet sind, hören Sie ein Klickgeräusch, sobald Sie mit der Stiftspitze klicken. Zeigt Informationen zum Kontrollfeld und Treiber an. Hinweis: Wenn Sie Ihren Stift anpassen, wählen Sie die Optionen, die mit den Tasten auf Ihrem Stift übereinstimmen. Tipp: Um breite Pinselstriche zu erzeugen oder mit einer leichten Berührung zu klicken, verwenden Sie eine weiche Einstellung für die Spitze. Stellen Sie die Empfindlichkeit der Stiftspitze auf eine weiche Einstellung ein, um in den meisten druckempfindlichen Anwendungen ein größeres Spektrum von Druckstärken zu erzielen. In einigen Programmen kann eine weiche Einstellung für die Druckempfindlichkeit bewirken, dass der Stift zu stark reagiert. Jeder kleine Druck auf den Stift wird auf dem Bildschirm vergrößert. Stellen Sie in diesem Fall einen härteren Empfindlichkeitswert für die Stiftspitze ein. Beim Zeichnen dünner Linien erzielen Sie durch eine harte Stiftspitzeneinstellung ein Höchstmaß an Kontrolle. DTF521.book Page 20 Friday, November 16, 2007 3:26 PMKonfigurieren Seite 21 Sie können die Einstellungen für

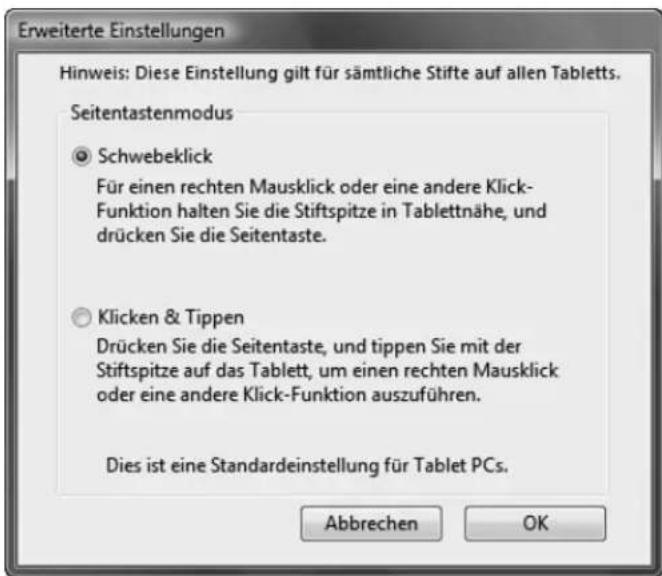

EITENSCHALTERMODUS ändern und so das Verhalten des Stiftes bei Rechtsklicks oder anderen Klickfunktionen anpassen. Klicken Sie auf die Schaltfläche E RWEITERT. Gehen Sie im daraufhin angezeigten Dialogfeld wie folgt vor:

• Wählen Sie S CHWEBEKLICK, wenn Klick- Funktionen ausgeführt werden sollen, ohne dass die Stiftspitze die Tablettoberfläche berührt.

• Wenn Sie K LICKEN & TIPPEN gewählt haben, müssen Sie zunächst die Stifttaste drücken und dann mit der Stiftspitze die Tablettoberfläche berühren, um eine Klick-Funktion auszuführen.

LICKEN & TIPPEN ermöglicht die exakte Platzierung der Klick-Funktionen. DTF521.book Page 21 Friday, November 16, 2007 3:26 PMKonfigurieren Seite 22

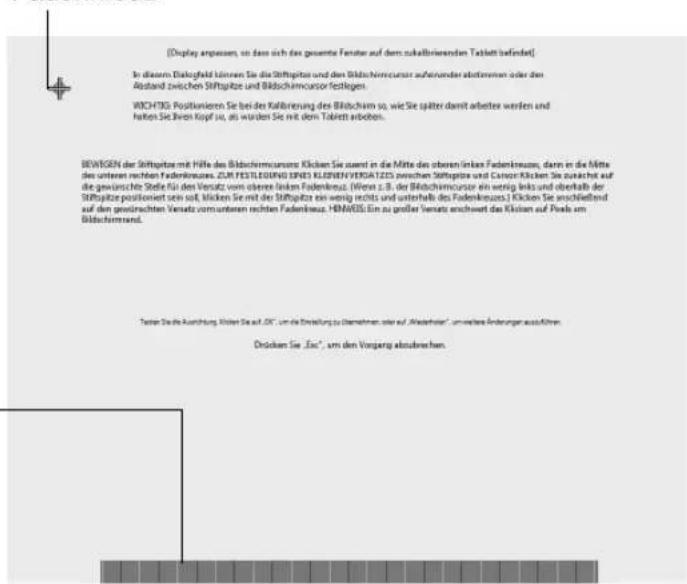

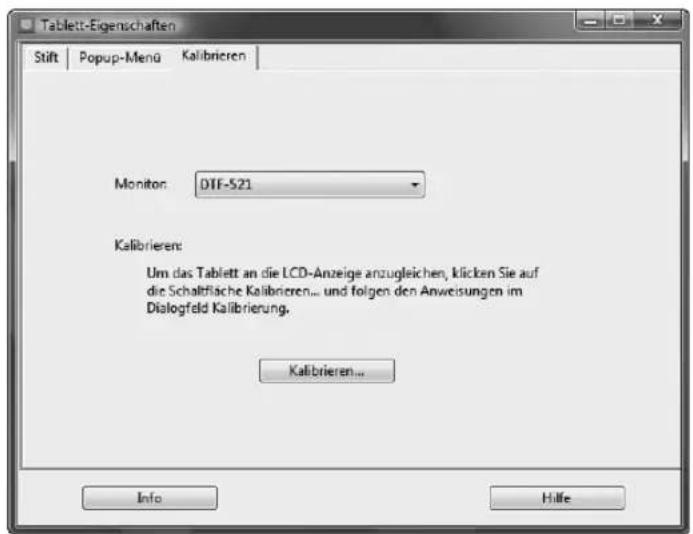

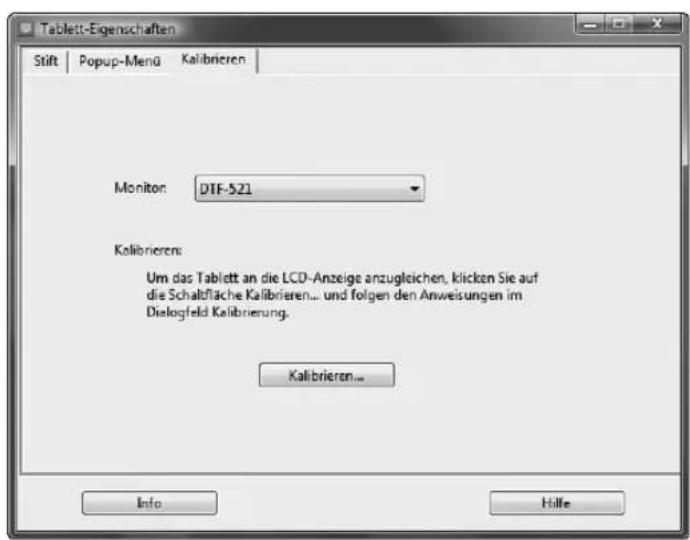

KALIBRIEREN DES DTF-521

Sie müssen das Pen Display Tablet kalibrieren, um die Bildschirmposition des Cursors mit der Position des Stiftes auf dem Bildschirm abzustimmen. Dies ist notwendig, um die durch die Glasauflage des Bildschirms verursachte Brechung auszugleichen. Stellen Sie das DTF-521 in Arbeitsposition auf, und gehen Sie wie unten erläutert vor. Wichtig: Stellen Sie sicher, dass das Display vor dem Kalibrieren des Tabletts korrekt eingestellt ist. Siehe Pitch- und Phase-Einstellungen auf Seite 30 und Einstellen des Displays ab Seite 27.

• Wählen Sie im Kontrollfeld des Stifttabletts die Registerkarte K ALIBRIEREN.

• Wenn Sie mit mehreren Bildschirmen arbeiten, wählen Sie unter B ILDSCHIRM die für das DTF-521 zutreffende Option aus. (Nur Monitore, die mit einer vom DTF-521 unterstützten Auflösung arbeiten, werden in der Liste angezeigt.)

• Klicken Sie auf die Schaltfläche K ALIBRIEREN, um das Kalibrierungsfenster aufzurufen.

• Halten Sie den Stift und Ihren Kopf wie gewohnt. Klicken Sie mit der Stiftspitze auf die Mitte des Fadenkreuzes in der linken oberen Ecke.

• Klicken Sie danach auf die Mitte des Fadenkreuzes in der rechten unteren Ecke.

• Testen Sie die Ausrichtung, indem Sie den Stift auf verschiedene Punkte des Displays setzen. Klicken Sie auf OK, um die Kalibrierung anzunehmen. Klicken Sie auf E RNEUT VERSUCHEN, um erneut zu kalibrieren. Detaillierte Anweisungen und Hinweise auf zusätzliche Optionen erhalten Sie im Kalibrierungsfenster. Die Kalibrierungs- einstellungen beziehen sich auf alle Anwendungen. Fadenkreuz Testbild für Phase und Pitch (nur VGA) Weitere Informationen finden Sie unter Pitch- und Phase-Einstellungen auf Seite 30. Hinweise: Wenn Sie den Cursor lieber im Verhältnis zur Stiftspitze leicht versetzt verwenden möchten, klicken Sie auf einen Punkt, der den gewünschten Abstand zum Fadenkreuz darstellt. Wenn Sie z. B. den Bildschirmcursor 2,5 mm über und links von der Stiftspitze verwenden möchten, klicken Sie auf einen Punkt 2,5 mm unter und rechts neben der Stiftspitze. Zum Kalibrieren von zwei Pen Display berühren Sie mit dem Stift zuerst Pen Display Nr. 1, und öffnen Sie das Kontrollfeld, ohne Pen Display Nr. 2 mit dem Stift zu berühren. Wählen Sie im Kontrollfeld den richtigen Bildschirm aus, und kalibrieren Sie Pen Display Nr. 1. Schließen Sie das Kontrollfeld, berühren Sie Pen Display Nr. 2 mit dem Stift, und öffnen Sie das Kontrollfeld erneut, ohne Pen Display Nr. 1 mit dem Stift zu berühren. Wählen Sie den richtigen Bildschirm aus, und kalibrieren Sie Pen Display Nr. 2. DTF521.book Page 22 Friday, November 16, 2007 3:26 PMKonfigurieren Seite 23

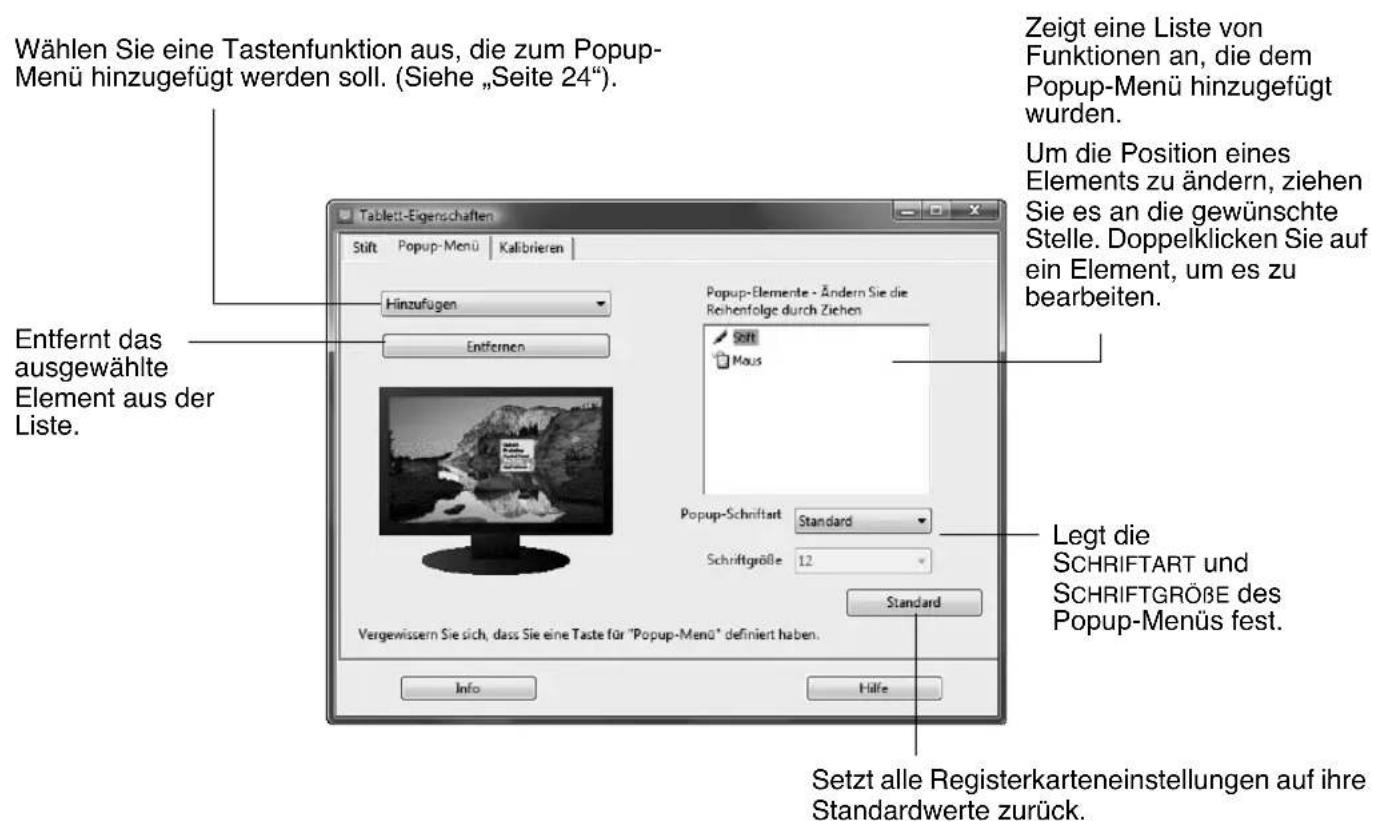

ANPASSEN DES POPUP-MENÜS

Auf der Registerkarte POPUP-MENÜ können Sie die in der Popup-Menüliste verfügbaren Funktionen anpassen. Zum Anzeigen des Popup-Menüs belegen Sie eine Stifttaste mit der Funktion POPUP-MENÜ. Wenn Sie diese Taste drücken, wird das Popup-Menü angezeigt. Wählen Sie Einträge im Popup-Menü durch Klicken aus. Um das Popup-Menü ohne Auswahl einer Option zu schließen, klicken Sie in den Bereich außerhalb des Menüs. Zeigt eine Liste von Funktionen an, die dem Popup-Menü hinzugefügt wurden. Um die Position eines Elements zu ändern, ziehen Sie es an die gewünschte Stelle. Doppelklicken Sie auf ein Element, um es zu bearbeiten. Wählen Sie eine Tastenfunktion aus, die zum Popup- Menü hinzugefügt werden soll. (Siehe „Seite 24“). Entfernt das ausgewählte Element aus der Liste. Legt die

CHRIFTGRÖßE des Popup-Menüs fest. Setzt alle Registerkarteneinstellungen auf ihre Standardwerte zurück. Wichtig: Durch diese Aktion werden alle definierten Popup-Menü- Elemente gelöscht. DTF521.book Page 23 Friday, November 16, 2007 3:26 PMKonfigurieren Seite 24

Es gibt zwei Möglichkeiten, das Doppelklicken mit der Stiftspitze zu vereinfachen: Erweitern Sie entweder den Bereich, innerhalb dessen ein Doppelklick erkannt wird (d. h. den Doppelklickabstand), oder stellen Sie den Seitenschalter so ein, dass er automatisch einen Doppelklick auslöst, sobald er betätigt wird. Ein großer Doppelklickabstand kann den Beginn von Pinselstrichen in einigen Grafikanwendungen verzögern. Stellen Sie in diesem Fall einen kleineren Doppelklickabstand ein, und verwenden Sie die Seitentaste zum Doppelklicken. Tipp: Zum Doppelklicken drücken Sie den oberen Stiftschalter. Das Drücken einer Stifttaste ist einfacher, als zweimal mit der Stiftspitze zu tippen.

ANPASSEN DER FUNKTIONSBELEGUNG DES SEITENSCHALTERS

Sie können den DuoSwitch am Stift auf die Simulation verschiedener Funktionen einstellen. Wählen Sie im Pulldown-Menü einfach eine Option für den oberen bzw. unteren Seitenschalter aus. Die Änderung wird sofort wirksam. Wenn Sie die Stiftspitze 5 mm oder näher über die Oberfläche des Pen Display Tablet halten, ohne das Tablett zu berühren, und den Seitenschalter drücken, wird die ausgewählte Funktion ausgeführt. In der folgenden Liste sind die verfügbaren Optionen aufgeführt.

LICKEN. Standardeinstellung für die Spitze des Stifts. Simuliert einen Klick mit der primären Maustaste. DOPPELKLICKEN. Standardeinstellung für die obere Position der Seitentaste. Simuliert einen Doppelklick. Verwenden Sie diese Funktion, statt zwei Mal mit der Stiftspitze zu tippen, um das Doppelklicken zu erleichtern. MITTLERER MAUSKLICK. Diese Option simuliert einen mittleren Mausklick. RECHTER MAUSKLICK. Standardeinstellung für die untere Position der Seitentaste. Simuliert das Klicken mit der rechten Maustaste, das zur Anzeige eines Kontextmenüs führt. DAUERKLICK. Simuliert das Gedrückthalten der primären Maustaste. Drücken Sie die Seitentaste ein Mal, um einen Dauerklick auszulösen. Drücken Sie die Taste erneut, um den Dauerklick abzustellen. Der Dauerklick ist für das Ziehen von Objekten oder Markieren von Textabschnitten nützlich.

4. KLICKEN (ZURÜCK). Simuliert das Klicken mit der vierten Maustaste. Bei Windows-Systemen wird

damit normalerweise der Webbrowser-Befehl ZURÜCK ausgelöst.

5. KLICKEN (WEITER). Simuliert das Klicken mit der fünften Maustaste. Bei Windows-Systemen wird

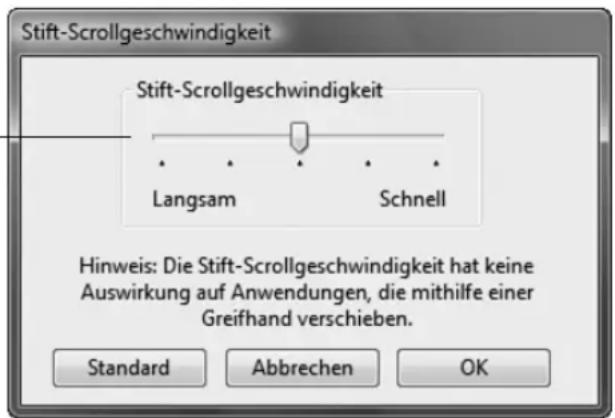

damit normalerweise der Webbrowser-Befehl WEITER ausgelöst. VERSCHIEBEN/BILDLAUF. Ermöglicht das Verschieben des jeweiligen Dokuments oder Bildes in jeder beliebigen Richtung innerhalb des aktiven Fensterbereichs durch Drücken des mit VERSCHIEBEN/BILDLAUF konfigurierten Stiftschalters und anschließendem Bewegen der Stiftspitze über den DTF-521-Bildschirm. Wenn Sie VERSCHIEBEN/BILDLAUF wählen, werden Sie aufgefordert, für Anwendungen, die das Schwenken mit der Greifhand (auf Pixelebene) innerhalb eines Dokuments oder Bildes unterstützen, eine Bildlaufgeschwindigkeit festzulegen. Eine langsame Einstellung vermindert den Bildlauf und eignet sich besonders für Detailarbeiten, bei denen Sie ein größeres Maß an Kontrolle benötigen, um genau arbeiten zu können. DTF521.book Page 24 Friday, November 16, 2007 3:26 PMKonfigurieren Seite 25 TABLET PC-EINGABEBEREICH. (Tablet PCs und Windows Vista-Systeme, die den Tablet PC-Eingabebereich unterstützen) Öffnet den Tablet PC-Eingabebereich, wenn Sie die mit dieser Funktion konfigurierte Stifttaste drücken. WINDOWS-JOURNAL. (Tablet PC- und Windows Vista-Systeme mit Microsoft Journal) Öffnet das Microsoft Journal. POPUP-MENÜ. Zeigt ein Popup-Menü auf Ihrem Bildschirm an. Nähere Informationen erhalten Sie unter Anpassen des Popup-Menüs auf Seite 23. RADIEREN. Bei gedrückter Taste verhält sich die Stiftspitze in Anwendungen, die die RADIERFUNKTION unterstützen, wie ein Radierer. TINTE EIN/AUS. (Macintosh.) Schaltet die Funktion INK ANYWHERE von Inkwell ein und aus. Inkwell erkennt Ihre Handschrift automatisch, wandelt sie in Text um und fügt sie in das Dokument ein. Beachten Sie, dass Ink eingeschaltet sein muss, damit diese Tastenfunktion ausgeführt werden kann. Informationen über die Arbeit mit Inkwell finden Sie in der Macintosh-Hilfe.

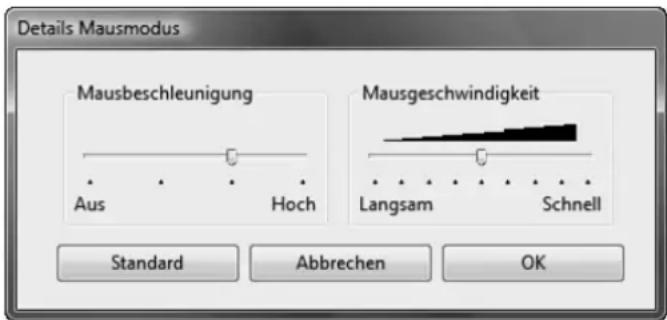

ODUSWECHSEL... Schaltet zwischen der Stiftnachführung (Stiftmodus) und dem Mausmodus um. Der gewählte Nachführungsmodus bestimmt das Verhältnis zwischen Stiftbewegung und Cursorbewegung.

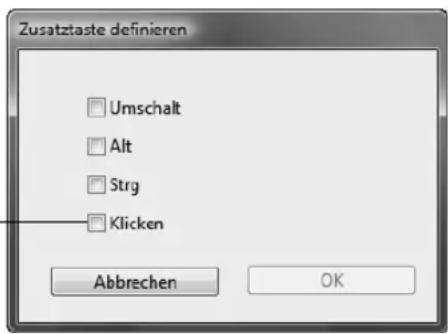

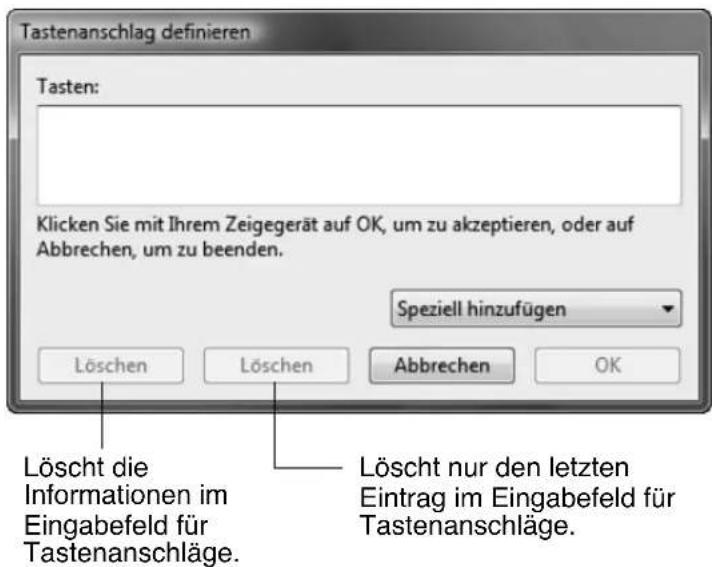

USATZTASTE.... Ermöglicht die Zuweisung von Zusatztasten (wie UMSCHALTTASTE, ALT oder STRG bei Windows-Systemen oder UMSCHALTTASTE, WAHLTASTE, BEFEHLSTASTE und CTRL bei Macintosh- Systemen). In vielen Anwendungen wird mithilfe der Zusatztasten die Größe und die Platzierung von Objekten beschränkt. Das Dialogfeld Details Mausmodus wird angezeigt, wenn Sie zum ersten Mal eine Werkzeugtaste auf

ODUSWECHSEL... einstellen.

• Bei korrekt kalibriertem Pen Display Tablet im Stiftmodus sollte der Bildschirmcursor immer der Stiftspitze auf dem Bildschirm folgen. Dies ist die Standardeinstellung.

• Im Mausmodus ist der Bildschirmcursor nicht direkt mit der Stiftspitze verbunden und wird wie eine Maus positioniert, d. h. das Werkzeug muss aufgenommen und gezogen werden, um den Bildschirmcursor zu bewegen. Bei Systemen mit mehreren Displays kann im Mausmodus über den Stift auf die anderen Displays zugegriffen werden. Zusätzlich zu einer oder mehreren Zusatztastenoptionen können Sie das Feld K LICKEN markieren, falls jedes Drücken der Werkzeugtaste einem Mausklick entsprechen soll. DTF521.book Page 25 Friday, November 16, 2007 3:26 PMKonfigurieren Seite 26 TASTENANSCHLAG.... Ermöglicht die Simulation von Tastenanschlägen. Bei Auswahl dieser Option wird das Dialogfeld TASTENANSCHLAG DEFINIEREN angezeigt, in dem Sie einen Tastenanschlag oder eine Tastenkombination eingeben können, der bzw. die durch die Taste ausgelöst werden soll.

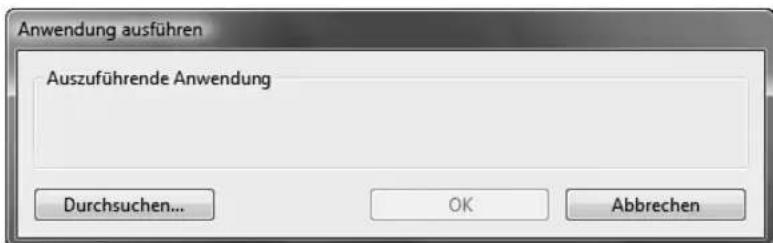

FFNEN/AUSFÜHREN.... Öffnet ein Dialogfeld, in dem Sie eine bestimmte Anwendung, eine Datei oder ein Skript auswählen können, die bzw. das gestartet werden soll.

RUCKFESTHALTEFUNKTION. Hält den Druck so lange auf der aktuellen Druckstufe, bis der Seitenschalter losgelassen wird. Sie können beispielsweise druckempfindlich zeichnen, bis Sie die gewünschte Pinselbreite erreicht haben. Anschließend können Sie die Taste drücken und mit dem Zeichnen in derselben Pinselbreite so lange fortfahren, bis Sie die Taste loslassen.

XPOSÉ. (Macintosh) Zeigt alle offenen Fenster als Kacheln an.

EAKTIVIERT. Deaktiviert die Tastenfunktion. STANDARD. Stellt die Standardeinstellung für die jeweilige Taste wieder her. Im Eingabefeld TASTEN können Sie einen Tastenanschlag oder eine Tastenkombination manuell eingeben. Tastenkombinationen können aus Buchstaben, Zahlen oder Funktionstasten (z. B. F3) und Zusatztasten (z. B. U MSCHALTTASTE, ALT-TASTE oder S TRG-TASTE bei Windows-Systemen bzw.

MSCHALTTASTE, WAHLTASTE, BEFEHLSTASTE und

TRL-TASTE bei Macintosh-Systemen) bestehen. Sie können im Dropdown-Menü S PEZIELL HINZUFÜGEN auch spezielle Tastenanschläge oder Tastenkombinationen auswählen. Klicken Sie nach dem Definieren einer Tastenkombination auf OK. Wichtig: Da die E INGABETASTE als definierter Tastenanschlag ausgewählt werden kann, lässt sie sich nicht zum Auswählen von OK verwenden. Zum Klicken auf die Schaltfläche OK müssen Sie Ihren Stift verwenden. Löscht die Informationen im Eingabefeld für Tastenanschläge. Löscht nur den letzten Eintrag im Eingabefeld für Tastenanschläge. Geben Sie einen Namen für die Tastenanschlagdefinition ein, wenn Sie dazu aufgefordert werden. Der Name wird mit dem entsprechenden Steuerelement bzw. in der Popup-Menüliste angezeigt. Klicken Sie auf DURCHSUCHEN, um die Anwendung, die Datei oder das Skript zu suchen, die bzw. das gestartet werden soll. Ihre Auswahl wird im Feld A USZUFÜHRENDE

NWENDUNG angezeigt. Klicken Sie auf OK, um die Auswahl zu bestätigen. Das Dialogfeld wird geschlossen, und der Taste wird die Option Ö FFNEN/

USFÜHREN zugeordnet. Wenn Ihre Auswahl für das Popup-Menü gilt, wird sie in der Popup- Menüliste angezeigt. DTF521.book Page 26 Friday, November 16, 2007 3:26 PMKonfigurieren Seite 27

EINSTELLEN DES DISPLAYS

STANDARDEINSTELLUNGEN, AUTO-SYNC UND BENUTZEREINSTELLUNGEN

Werkseitige Einstellungen: Um eine optimale Anzeigequalität zu erzielen, stellen Sie für die Grafikkarte die native Auflösung des DTF-521 von 1024 x 768 Pixel ein. Informationen zu Eingangssignalspezifikationen finden Sie auf Seite 50. Auto-Sync: Das DTF-521 synchronisiert sich automatisch mit dem eingehenden Signal. Die Auto- Sync-Funktion funktioniert nur dann, wenn die Horizontalfrequenz zwischen 30 und 57 kHz und die Vertikalfrequenz zwischen 45 und 70 Hz für XGA bzw. 45 und 75 Hz für andere Modi liegt. Wenn das DTF-521 sich nicht automatisch mit dem eingehenden Signal synchronisiert, können Sie mit der OSD (On Screen Display)-Menüoption ZURÜCKSETZEN - AUTOMATISCH ANPASSEN die Synchronisierung der Anzeige vornehmen. Mit den Steuerelementen des OSD-Menüs können Sie weitere Einstellungen manuell anpassen. Benutzereinstellungen: Wenn Sie die Anzeige manuell über die OSD-Funktion einstellen, werden die Einstellungen im DTF-521 gespeichert und beim nächsten ähnlichen eingehenden Signal verwendet. Dies gilt für alle Display-Modi.

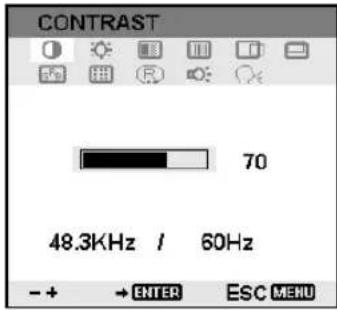

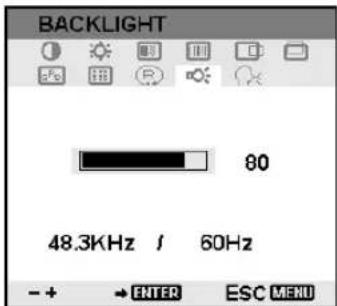

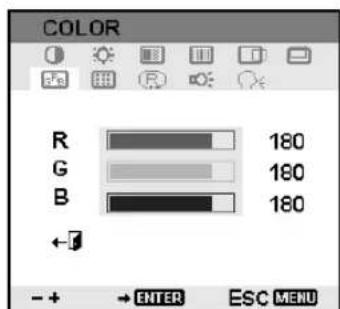

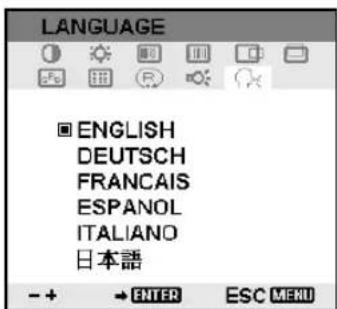

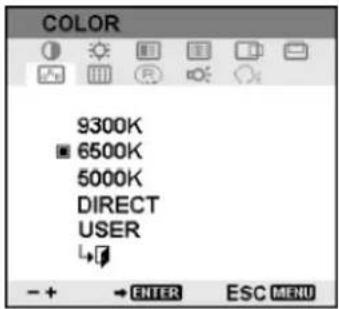

ON SCREEN DISPLAY (OSD)-EINSTELLUNGEN

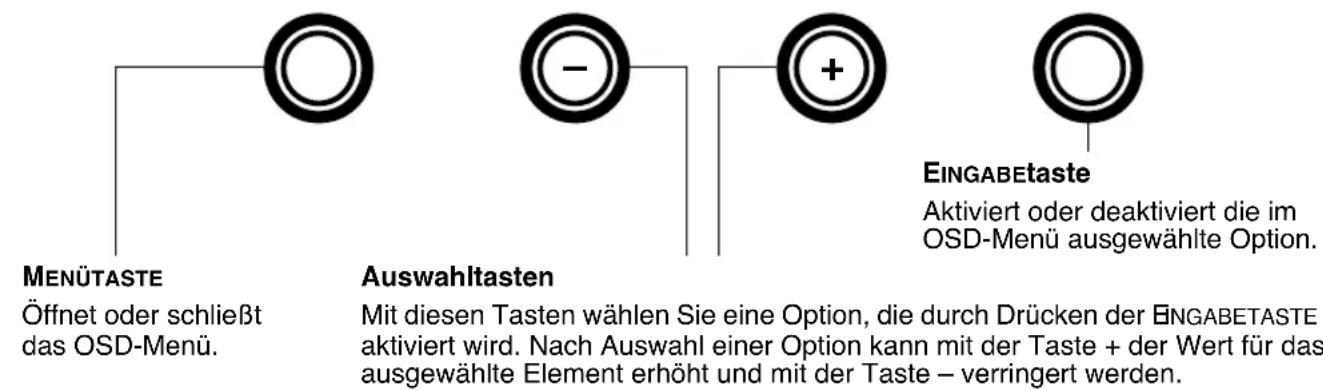

Mit der OSD-Funktion können Sie zahlreiche Einstellungen für die Anzeige durch einfaches Drücken eines Schalters anpassen und verbessern. Die OSD-Bedienelemente befinden sind oben links am Gerät. Grundprinzip beim Arbeiten mit dem OSD-Menü:

• Drücken Sie auf die MENÜTASTE, um das OSD-Hauptfenster zu öffnen.

• Verwenden Sie die Tasten + oder –, um eine Option auszuwählen. Wenn die Option, deren Einstellung Sie ändern möchten, markiert ist, drücken Sie die E INGABETaste. Die aktuellen Einstellungen sowie ein Untermenü für diese Option werden angezeigt.

• Verwenden Sie die Tasten + oder –, um die Einstellungen anzupassen.

• Drücken Sie zum Übernehmen Ihrer Änderungen die EINGABETASTE. Drücken Sie zum Beenden die

ENÜTASTE. Hinweis: Wenn das OSD-Menü geschlossen wird, werden alle Einstellungen automatisch gespeichert. Wenn Sie Änderungen an der Darstellung der Anzeige vorgenommen haben und nicht mehr zu den ursprünglichen Einstellungen zurückkehren können, können Sie für das DTF-521 mit der Option ZURÜCKSETZEN - WIEDERHERSTELLEN die ursprünglichen Standardeinstellungen wiederherstellen. MENÜTASTE Öffnet oder schließt das OSD-Menü. Auswahltasten Mit diesen Tasten wählen Sie eine Option, die durch Drücken der E INGABETASTE aktiviert wird. Nach Auswahl einer Option kann mit der Taste + der Wert für das ausgewählte Element erhöht und mit der Taste – verringert werden. EINGABEtaste Aktiviert oder deaktiviert die im OSD-Menü ausgewählte Option.

DTF521.book Page 27 Friday, November 16, 2007 3:26 PMKonfigurieren Seite 28 Wenn Sie das OSD-Menü öffnen, werden die folgenden Optionen angezeigt: KONTRAST. Erhöht oder vermindert den Bildkontrast.

ELLIGKEIT. Erhöht oder vermindert die Helligkeit.

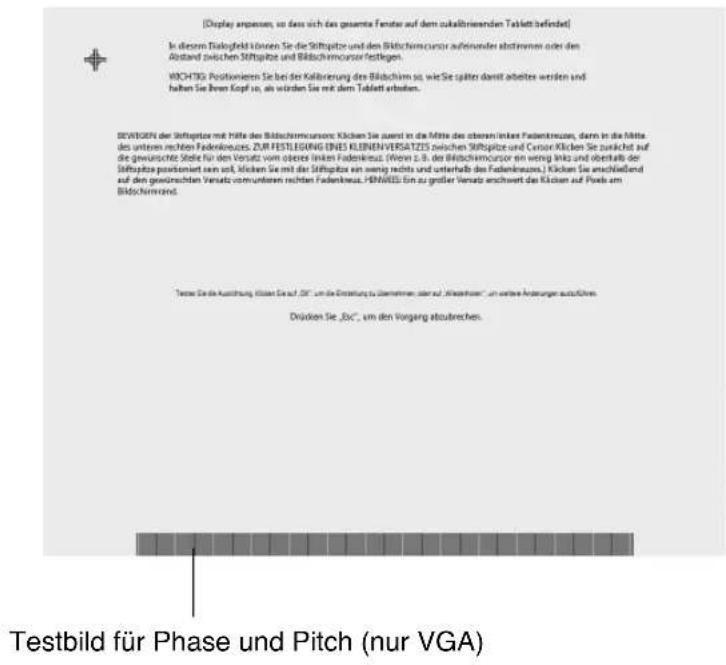

HASE. Vermindert oder eliminiert horizontale Verzerrungslinien. Für eine automatische Anpassung, wählen Sie die Option

ITCH. Vermindert oder eliminiert vertikale Verzerrungslinien. Für eine automatische Anpassung, wählen Sie die Option Z URÜCKSETZEN.

URÜCKSETZEN. Die folgenden beiden Optionen sind verfügbar: Wählen Sie

UTOMATISCH ANPASSEN, wenn nur die Bildparameter angepasst werden sollen. Wählen Sie

IEDERHERSTELLEN, wenn alle Bildschirmoptionen auf

ILDLAGE V. Verschiebt das Bild auf dem Bildschirm nach oben oder unten. Für eine automatische Anpassung, wählen Sie die Option Z URÜCKSETZEN.

ILDLAGE H. Verschiebt das Bild auf dem Bildschirm nach links oder rechts. Für eine automatische Anpassung, wählen Sie die Option

ENÜPOSITION. Bestimmt die Position des OSD-Menüs auf dem Bildschirm. die jeweiligen Werkseinstellungen zurückgesetzt werden sollen. Um das Fenster Z URÜCKSETZEN zu schließen, ohne die Einstellungen zurückzusetzen, wählen Sie das Symbol für B EENDEN . DTF521.book Page 28 Friday, November 16, 2007 3:26 PMKonfigurieren Seite 29 HINTERGRUNDLICHT. Erhöht oder vermindert die Helligkeit des Hintergrunds.

ARBE. Bietet Farbtemperatureinstellung en für 9300˚, 6500˚ und 5000˚ Kelvin.

IRECT zeigt das empfangene Signal unverändert ohne weitere Einstellungen an. Bei der Auswahl von D IRECT wird für die Menüpunkte für

ELLIGKEIT und KONTRAST ebenfalls die Einstellung

IRECT gewählt, und es sind keine manuellen Anpassungen mehr möglich. Mit der Option B ENUTZER können die Farben Rot, Blau und Grün separat eingestellt werden. Wählen Sie eine Einstellung aus, und drücken Sie die

INGABETASTE, damit die Auswahl aktiviert wird. Um die Einstellung für

ENUTZER zu verändern, wählen Sie das Symbol für

INGABE. Ändern Sie im Fenster für die Benutzeranpassungen die Einstellungen für Rot, Grün oder Blau. Um das Fenster zu verlassen, wählen Sie das Symbol für B EENDEN . SPRACHE. Ermöglicht die Auswahl der OSD- Sprache. DTF521.book Page 29 Friday, November 16, 2007 3:26 PMKonfigurieren Seite 30

PITCH- UND PHASE-EINSTELLUNGEN

Bei manchen Computern und Grafikkarten wird die Auto-Sync-Funktion möglicherweise nicht korrekt ausgeführt, wenn das DTF-521 zum ersten Mal angeschlossen wird. Wenn Bereiche des Texts verschwommen sind, passen Sie die Einstellungen für den horizontalen und vertikalen Punktabstand (Pitch und Phase) folgendermaßen an. Damit Sie gestochen scharfe Bilder erhalten, stellen Sie die Auflösung für die Grafikkarte auf 1024 x 768 ein.

• Wählen Sie im Kontrollfeld des Stifttabletts die Registerkarte K ALIBRIEREN.

• Wenn Sie mit mehreren Displays arbeiten, muss im Menü M ONITOR das dem DTF-521 entsprechende Display ausgewählt sein.

• Klicken Sie auf die Schaltfläche

ALIBRIEREN, um das Kalibrierungsfenster aufzurufen.

• Öffnen Sie mithilfe der Bedienelemente das OSD-Menü, und wählen Sie das Symbol für P ITCH. Passen Sie den horizontalen Punktabstand an, so dass das Muster der feinen vertikalen Streifen gleichmäßig angezeigt wird. (Nähere Informationen zum Ändern der OSD- Einstellungen finden Sie unter On Screen Display (OSD)-Einstellungen auf Seite 27.)

• Wählen Sie im OSD-Menü das Symbol für

HASE aus. Stellen Sie den Phasenwert so ein, dass das Testmuster klar angezeigt wird.

• Wenn Sie die Einstellungen angepasst haben, drücken Sie die E INGABETASTE und anschließend die M ENÜTASTE, um das OSD-Menü zu verlassen. Klicken Sie auf die Schaltfläche

BBRECHEN, oder drücken Sie die ESC-Taste, um das Fenster für die Bildschirmkalibrierung zu schließen. Testbild für Phase und Pitch (nur VGA) DTF521.book Page 30 Friday, November 16, 2007 3:26 PMKonfigurieren Seite 31 ENERGIESPARMAßNAHMEN Das DTF-521 entspricht den Richtlinien zur Einsparung von Energie nach VESA. Bei Verwendung des DTF-521 in Kombination mit einem DPMS-tauglichen Computer (Display Power Management Signaling) bzw. einer entsprechenden Grafikkarte, entspricht der Bildschirm folgenden Energiesparparametern. Sind diese Energiesparfunktionen in Kraft, ist der Bildschirm dunkler als gewöhnlich.

• Je nach den spezifischen Einstellungen Ihres Computers und der Grafikkarte kann die Betriebsanzeige auch nur im Standby- und Suspend-Modus orange leuchten. Computermodus H-Sync V-Sync Video Leistungsverbrauch LED- Betriebsanzeige Ein Ja Ja Aktiv max. 23 W Blau Standby-Modus Nein Ja Leer max. 2 W Blau/Orange* Suspend-Modus Ja Nein Leer max. 2 W Blau/Orange* AUS Nein Nein Leer max. 1 W Orange DTF521.book Page 31 Friday, November 16, 2007 3:26 PMFehlerbehebungSeite 32 FEHLERBEHEBUNG In der Regel arbeitet Ihr Pen Display Tablet einwandfrei. Sollten trotzdem einmal Probleme auftreten, empfiehlt Ihnen Wacom folgende Maßnahmen:

1. Falls der Wacom Tabletttreiber nicht ordnungsgemäß geladen wurde, befolgen Sie zunächst die

Anweisungen in den Fehlermeldungen auf dem Bildschirm. Wenn sich das Problem auf diesem Weg nicht lösen lässt, lesen Sie die Anleitungen zur Fehlerbehebung in diesem Kapitel.

2. Wenn das DTF-521 nicht richtig funktioniert, schlagen Sie im folgenden Abschnitt für die

Fehlerbehebung nach. Siehe auch Fehlerbehebung für das Display auf Seite 34, oder lesen Sie unter Fehlerbehebung für das Stifttablett auf Seite 37 nach. Vielleicht wird Ihr Problem dort beschrieben, und Sie können es mit dem erwähnten Lösungsvorschlag beheben.

3. Öffnen Sie die Liesmich-Datei für das Pen Display, in der Sie die aktuellsten Informationen finden.

4. Informationen zum Herunterladen eines aktualisierten Softwaretreibers bei

Kompatibilitätskonflikten zwischen dem DTF-521 und einem neuen Hardware- oder Softwareprodukt finden Sie unter Abrufen von Treiber-Downloads auf Seite 43. Wacom aktualisiert die Softwaretreiber regelmäßig, um die Kompatibilität mit neuen Produkten zu gewährleisten.

5. Lesen Sie die FAQ-Seite (häufig gestellte Fragen) auf der Wacom Website für Ihre Region.

6. Wenn Sie anhand der Vorschläge in diesem Handbuch das Problem nicht lösen können, nehmen

Sie Kontakt zum technischen Kundendienst von Wacom auf. Informationen darüber, wo Sie Unterstützung für Ihre Region erhalten, finden Sie in der Liesmich-Datei.

1. Überprüfen Sie Folgendes, wenn die LED-Betriebsanzeige des DTF-521 nicht leuchtet:

• Überprüfen Sie zunächst, ob das grüne Licht am Netzadapter aufleuchtet. Ist dies nicht der Fall, überprüfen Sie, ob das Netzkabel ordnungsgemäß mit dem Netzadapter und einer Strom führenden Netzsteckdose verbunden ist.

• Überprüfen Sie, ob das Netzgerätkabel fest am DTF-521 angeschlossen und der Netzschalter des DTF-521 eingeschaltet ist. Die LED-Betriebsanzeige des DTF-521 leuchtet orange oder blau, sobald das DTF-521 eingeschaltet ist. Wichtig: Verwenden Sie nur den Netzadapter, der mit dem Pen Display geliefert wurde. Bei Verwendung anderer Netzteile könnte Ihr Produkt beschädigt werden.

2. Falls keine Anzeige erfolgt:

• Vergewissern Sie sich, dass der Computer eingeschaltet ist. Die LED-Betriebsanzeige leuchtet blau, wenn ein ordnungsgemäßes Grafiksignal empfangen wird, und orange, wenn kein Grafiksignal vorhanden ist oder der Computer sich in einem Energiesparmodus befindet.

• Überprüfen Sie, ob das DTF-521 mit einem aktiven VGA-Anschluss verbunden ist.

• Überprüfen Sie, ob die Grafikkarte ordnungsgemäß installiert ist und funktioniert. Wenn Sie über ein weiteres Anzeigegerät verfügen, das mit der Grafikkarte kompatibel ist, können Sie dieses Gerät an die Karte anschließen und prüfen, ob die Grafikkarte korrekt funktioniert. DTF521.book Page 32 Friday, November 16, 2007 3:26 PMFehlerbehebung Seite 33

3. Überprüfen Sie, ob das Tablett und der Stift funktionieren:

• Drücken Sie die Spitze des Stiftes auf das Display, und kontrollieren Sie, ob die LED-Statusanzeige blau leuchtet.

• Wenn die LED-Anzeige nicht leuchtet, überprüfen Sie, ob das USB-Kabel des DTF-521 mit einem aktiven USB-Anschluss verbunden ist. Wenn das DTF-521 mit einem USB-Hub verbunden ist, schließen Sie es direkt an den USB-Anschluss an Ihrem Computer an.

• Vergewissern Sie sich, dass der USB-Anschluss, den sie verwenden, nicht deaktiviert ist. Möglicherweise müssen Sie in der BIOS-Einstellung des Systems prüfen, ob das DTF-521 an einen aktiven USB-Anschluss angeschlossen wurde.

• Die LED-Statusanzeige leuchtet blau, wenn das DTF-521 als USB-Gerät registriert ist und die Stiftspitze gegen das Display gedrückt wird.

4. Überprüfen Sie den Stift. Wenn Sie mit dem Stift keine Auswahl auf dem Bildschirm vornehmen

• Testen Sie den Stift, indem Sie die Stiftspitze auf die Oberfläche des Pen Display Tablet drücken. Die LED-Statusanzeige des Tabletts sollte blau leuchten.

• Halten Sie nun die Stiftspitze, ohne Druck auszuüben, innerhalb eines Bereichs von 5 mm über der Oberfläche des Pen Display Tablets, und drücken Sie den Seitenschalter. Die LED-Statusanzeige an Ihrem Tablett muss wieder blau aufleuchten.

• Wenn die LED-Statusanzeige bei diesen Tests nicht blau leuchtet, stellen Sie sicher, dass Sie mit dem im Lieferumfang des DTF-521 enthaltenen Stift arbeiten. Falls die Probleme weiterhin bestehen, sind Stift oder Pen Display möglicherweise defekt. DTF521.book Page 33 Friday, November 16, 2007 3:26 PMFehlerbehebung Seite 34

FEHLERBEHEBUNG FÜR DAS DISPLAY

Wenn Probleme mit dem DTF-521-Display auftreten, sehen Sie in den folgenden Tabellen nach. Möglicherweise wird ihr Problem dort beschrieben und kann mit dem angegebenen Lösungsvorschlag behoben werden. Weitere Informationen zu Farbproblemen finden Sie in der Dokumentation zum Betriebssystem bzw. zu den Anwendungen. ALLGEMEINE DISPLAY-PROBLEME Keine Anzeige. Die LED- Betriebsanzeige leuchtet nicht auf.

• Stellen Sie sicher, dass das Netzkabel richtig eingesteckt und der Netzschalter am DTF-521 eingeschaltet ist. Keine Anzeige. Die LED- Betriebsanzeige leuchtet blau.

• Prüfen Sie die Einstellungen für Kontrast, Helligkeit und Hintergrundbeleuchtung. Führen Sie die notwenigen Änderungen durch, oder öffnen Sie das OSD-Menü, wechseln Sie zum Menü

URÜCKSETZEN, und wählen Sie die Option WIEDERHERSTELLEN. Die LED-Betriebsanzeige leuchtet orange. Die folgende Meldung wird kurz am Bildschirm angezeigt:

• Der Computer befindet sich möglicherweise in einem Energieverwaltungsmodus. Berühren Sie den Bildschirm mit der Stiftspitze, bewegen Sie die Maus, oder drücken Sie eine Taste auf der Tastatur.

• Stellen Sie sicher, dass die Grafikkarte richtig installiert ist.

• Schalten Sie den Computer und das DTF-521 Pen Display Tablet aus, und prüfen Sie, ob Anschlussstifte am Grafikkabel verbogen oder abgebrochen sind. Schließen Sie danach das Grafikkabel ordnungsgemäß an, und schalten Sie das DTF-521 sowie den Computer ein. Die folgende Meldung wird kurz am Bildschirm angezeigt:

• Überprüfen Sie, ob der Computer eingeschaltet ist.

• Vergewissern Sie sich, dass Sie das mit dem DTF-521 mitgelieferte Bildschirmkabel verwenden.

• Stellen Sie sicher, dass das Bildschirmkabel des DTF-521 richtig angeschlossen ist.

• Schalten Sie den Computer und das DTF-521 Pen Display aus, und prüfen Sie, ob Anschlussstifte am Grafikkabel oder an Videoadaptern verbogen oder abgebrochen sind. Schließen Sie dann das Bildschirmkabel und die entsprechenden Adapter ordnungsgemäß an. Die folgende Meldung wird kurz am Bildschirm angezeigt:

• Die Eingangssignalfrequenz ist falsch eingestellt oder mit dem DTF-521 nicht kompatibel. Stellen Sie für XGA die Wiederholfrequenz (vertikale Frequenz) auf einen Wert zwischen 45 und 70 Hz ein. Stellen Sie für alle anderen Modi die Frequenz auf einen Wert zwischen 45 und 75 Hz ein. Wenn der Grafikkartentreiber die Anpassung der horizontalen Frequenz unterstützt, stellen Sie diese auf einen Wert zwischen 30 und 57 kHz ein. Bei einem System mit nur einem Bildschirm müssen Sie ein anderes Display anschließen, um die Wiederholfrequenz zu ändern.

• Die Auflösung ist auf einen zu hohen Wert eingestellt (maximal 1024 x 768).

• Die Wiederholfrequenz ist auf einen zu hohen Wert eingestellt (maximal 70 Hz für XGA und 75 Hz für andere Modi).

• Stellen Sie die Anzeigeeigenschaften so ein, dass Ihr System Plug & Play-Bildschirme erkennt. DTF521.book Page 34 Friday, November 16, 2007 3:26 PMFehlerbehebung Seite 35 Die folgende Meldung wird kurz am Bildschirm angezeigt:

• Die maximale Wiederholfrequenz im XGA-Modus ist 70 Hz. Stellen Sie die Wiederholfrequenz (vertikale Frequenz) auf einen Wert zwischen 45 und 70 Hz ein. Das Bild wird mehrfach im Display angezeigt.

• Ziehen Sie nicht am Bildschirmkabel. Verwenden Sie keinen Umschalter für die Eingabeauswahl. Wenn ein sich nicht bewegendes Bild für eine lange Zeit am Bildschirm angezeigt wird, ohne dass die Anzeige aktualisiert wird, kann für kurze Zeit ein so genanntes Nachbild bleiben.

• Setzen Sie einen Bildschirmschoner oder eine andere Funktion zur Energieverwaltung ein. Die Farbqualität ist ungenau. • Öffnen Sie das OSD-Menü, wechseln Sie zum Menü Z URÜCKSETZEN, und wählen Sie die Option W IEDERHERSTELLEN.

• Änderungen an der Kontrasteinstellung sollten nur in kleinen Schritten erfolgen, da Kontraständerungen die Farbgenauigkeit beeinflussen können. Die Farbe Weiß wird nicht weiß angezeigt.

• Überprüfen Sie, ob das Display mit den Standardeinstellungen korrekt arbeitet. Bleibt das Problem weiterhin bestehen, passen Sie die Farben wie erforderlich an. Einzelheiten zur Farbverwaltung finden Sie in der Dokumentation zum Betriebssystem und den Anwendungen.

• Stellen Sie sicher, dass Bildschirmkabel und -stecker richtig angeschlossen sind. DTF521.book Page 35 Friday, November 16, 2007 3:26 PMFehlerbehebung Seite 36 VGA-PROBLEME Die Anzeige läuft wellenförmig oder flimmert.

• Öffnen Sie das OSD-Menü, wechseln Sie zum Menü ZURÜCKSETZEN, und wählen Sie die Option A UTOMATISCH ANPASSEN. Passen Sie den horizontalen und vertikalen Punktabstand (Pitch und Phase) gegebenenfalls manuell an.

• Stellen Sie sicher, dass der Display-Adapter bzw. die Grafikkarte den Spezifikationen für das DTF-521 entspricht.

• Passen Sie die Wiederholfrequenz in der Systemsteuerung in den Eigenschaften für die Anzeige an. Die Anzeige ist unscharf. Text- oder andere Bereiche des Bildschirms sind verschwommen.

• Stellen Sie die Auflösung für die Grafikkarte auf 1024 x 768 ein.

• Schalten Sie das DTF-521 aus und anschließend wieder ein.

• Öffnen Sie das OSD-Menü, wechseln Sie zum Menü Z URÜCKSETZEN, und wählen Sie die Option A UTOMATISCH ANPASSEN. Passen Sie die Helligkeit sowie den horizontalen und vertikalen Punktabstand (Pitch und Phase) gegebenenfalls manuell an. Das Display und die LCD-Anzeige sind nicht abgeglichen. Die Anzeigegröße ist nicht korrekt.

• Öffnen Sie das OSD-Menü, wechseln Sie zum Menü Z URÜCKSETZEN, und wählen Sie die Option A UTOMATISCH ANPASSEN.

• Passen Sie gegebenenfalls den horizontalen und vertikalen Punktabstand (Pitch und Phase) sowie die horizontale und vertikale Position an. Beachten Sie, dass bei bestimmten Grafikkarten die Anzeige nicht in der richtigen Größe dargestellt wird. Die Anzeige läuft wellenförmig oder weist ein Moiré-Muster auf. Die Farbe der Anzeige ist nicht gleichmäßig.

• Öffnen Sie das OSD-Menü, wechseln Sie zum Menü Z URÜCKSETZEN, und wählen Sie die Option A UTOMATISCH ANPASSEN. Wenn das Problem dadurch nicht behoben ist, wechseln Sie zum Menü

URÜCKSETZEN und wählen Sie die Option WIEDERHERSTELLEN, um das Display auf seine werkseitigen Einstellungen zurückzusetzen.

• Passen Sie gegebenenfalls den horizontalen und vertikalen Punktabstand (Pitch und Phase) an. DTF521.book Page 36 Friday, November 16, 2007 3:26 PMFehlerbehebung Seite 37

FEHLERBEHEBUNG FÜR DAS STIFTTABLETT

Wenn Probleme mit dem DTF-521 Pen Display auftreten, sehen Sie in der folgenden Tabelle nach. Möglicherweise ist Ihr Problem hier beschrieben, und Sie können es mit Hilfe des Lösungsvorschlags beheben. Die neuesten Informationen zur Fehlerbehebung finden Sie in der Liesmich-Datei für das DTF-521. Darüber hinaus erhalten Sie unter http://www.wacom.eu/de/support/faq Antworten auf häufig gestellte Fragen. ALLGEMEINE PROBLEME Der Computer hat keinen verfügbaren USB-Anschluss. Prüfen Sie, ob an einem USB-Hub ein USB-Anschluss verfügbar ist. Wenn dies nicht der Fall ist, müssen Sie einen USB-Hub anschließen oder eine USB-Karte installieren. Ein USB-Gerät, das an einem der integrierten USB-Anschlüsse des Pen Display angeschlossen ist, funktioniert nicht.

1. Stellen Sie sicher, dass das Pen Display selbst richtig an einen

funktionsfähigen USB-Anschluss Ihres Computers angeschlossen ist.

2. Vergewissern Sie sich, dass das Pen Display eingeschaltet ist und die

LED-Betriebsanzeige blau leuchtet. Das DTF-521 ist mit einem aktiven USB-Hub ausgestattet. Wenn der Strom ausgeschaltet ist, können die integrierten USB-Anschlüsse daher nicht funktionieren.

3. Wenn das USB-Gerät nicht funktioniert, versuchen Sie, es direkt an

einen USB-Anschluss an Ihrem Computer anzuschließen.

4. Wenn das USB-Gerät immer noch nicht ordnungsgemäß funktioniert,

wenden Sie sich an den Hersteller des jeweiligen Geräts. Die LED- Betriebsanzeige des Pen Displays leuchtet nicht auf. Stellen Sie sicher, dass das Pen Display eingeschaltet ist. Überprüfen Sie, ob das Netzgerät mit dem Pen Display und einer aktiven Steckdose verbunden ist. Verwenden Sie nur das Netzgerät, das mit dem Pen Display geliefert wurde. Durch andere Netzgeräte kann das Produkt möglicherweise beschädigt werden. Der Stift arbeitet nur im Mausmodus und unterstützt kein druckempfindliches Zeichnen oder Schreiben. Die Treibersoftware für das Tablett wurde nicht installiert oder nicht korrekt geladen. Stellen Sie sicher, dass die Treibersoftware für das Tablett installiert ist und richtig funktioniert. Installieren Sie die Treibersoftware für das Stifttablett entsprechend der Anweisungen im Abschnitt Installation dieses Handbuchs. Der Stift unterstützt kein druckempfindliches Zeichnen oder Schreiben. Bei manchen Anwendungen muss die Funktion für das druckempfindliche Zeichnen zuerst aktiviert werden. Andernfalls reagiert unter Umständen nicht der Stift, sondern das zuvor ausgewählte Werkzeug mit Druckempfindlichkeit. Stellen Sie außerdem sicher, dass Ihre Anwendung Druckempfindlichkeit unterstützt. Das Klicken ist schwierig. Öffnen Sie das Kontrollfeld für das Stifttablett, und klicken Sie auf die Registerkarte „Stift“. Versuchen Sie es mit einer geringeren Empfindlichkeit der S TIFTSPITZE.DTF521.book Page 37 Friday, November 16, 2007 3:26 PMFehlerbehebung Seite 38 Der Stift wählt alles aus oder zeichnet unaufhörlich. Öffnen Sie das Kontrollfeld Stifttablett-Eigenschaften und klicken Sie auf die Registerkarte STIFT. Ziehen Sie den Schieberegler für die STIFTEMPFINDLICHKEIT auf HART. Wenn dies nicht hilft, lesen Sie weiter unter Testen des DTF-521 auf Seite 32. Probleme beim Doppelklicken. Sie müssen das Tablett zwei Mal an derselben Stelle auf dem aktiven Bereich des Pen Display Tablets antippen. Wacom empfiehlt, den Seitenschalter zum Doppelklicken zu verwenden. Öffnen Sie das Kontrollfeld Stifttablett-Eigenschaften und klicken Sie auf die Registerkarte STIFT. Erhöhen Sie den DOPPELKLICKABSTAND, oder verwenden Sie eine geringere EMPFINDLICHKEIT DER STIFTSPITZE. Windows: Stellen Sie Ihr System so ein, dass Programme mit einem einfachen Klick aufgerufen werden. Siehe Bedienen des Stiftes auf Seite 18. Beim Beginn von Stiftstrichen bemerken Sie eine Verzögerung. Öffnen Sie das Kontrollfeld Stifttablett-Eigenschaften und klicken Sie auf die Registerkarte S TIFT. Versuchen Sie, einen niedrigeren DOPPELKLICKABSTAND einzustellen. Beim Klicken, Zeichnen oder Schreiben muss ich den Stift fest aufdrücken. Öffnen Sie das Kontrollfeld Stifttablett-Eigenschaften und klicken Sie auf die Registerkarte STIFT. Ziehen Sie den Schieberegler für die EMPFINDLICHKEIT DER STIFTSPITZE auf WEICH. Die Spitze des Stiftes funktioniert nicht. Stellen Sie sicher, dass Sie mit dem Stift arbeiten, der ursprünglich mit dem Pen Display geliefert wurde. Andere Stifte können möglicherweise nicht mit dem DTF-521 Pen Display verwendet werden. Achten Sie darauf, ob die LED-Statusanzeige beim Drücken auf die Stiftspitze blau aufleuchtet. Wenn die LED-Anzeige nicht leuchtet, überprüfen Sie, ob das USB-Kabel mit einem aktiven USB-Anschluss am Computer oder mit einem USB-Hub verbunden ist. Wenn die LED-Anzeige noch immer nicht leuchtet, ist möglicherweise die Hardware defekt (siehe Fehlerbehebung auf Seite 32). Die Seitentaste funktioniert nicht. Stellen Sie sicher, dass Sie mit dem Stift arbeiten, der ursprünglich mit dem Pen Display geliefert wurde. Andere Stifte können möglicherweise nicht mit dem DTF-521 Pen Display verwendet werden. Der Seitenschalter muss gedrückt werden, wenn sich die Stiftspitze nicht mehr als 5 mm über dem aktiven Bereich des Pen Display befindet. Drücken Sie dabei nicht gleichzeitig die Stiftspitze auf das Tablett. Vergewissern Sie sich im Kontrollfeld des Stifttabletts, dass der Seitenschalter mit der gewünschten Funktion belegt ist. Achten Sie darauf, dass die LED-Statusanzeige beim Drücken des Seitenschalters blau aufleuchtet. Wenn die LED nicht leuchtet, überprüfen Sie, ob das USB-Kabel an einem aktiven USB-Anschluss Ihres Computers oder an einem USB-Hub angeschlossen ist. Ist das USB-Kabel nicht mit einem aktiven Anschluss verbunden, leuchtet auch die LED nicht auf. Wenn die LED-Anzeige nicht leuchtet, ist möglicherweise die Hardware defekt (siehe Fehlerbehebung auf Seite 32). DTF521.book Page 38 Friday, November 16, 2007 3:26 PMFehlerbehebung Seite 39 Die Spitze des Stiftes und der Bildschirmcursor laufen nicht völlig synchron. Öffnen Sie das Kontrollfeld des Stifttabletts, und wählen Sie die Registerkarte KALIBRIEREN. Fahren Sie mit Kalibrieren des DTF-521 auf Seite 22 fort. Der Bildschirmcursor bewegt sich, springt jedoch nicht an die Stelle, an der die Stiftspitze den Bildschirm berührt. Außerdem folgt er nicht der Stiftspitze, wenn der Stift über die Anzeige bewegt wird. Stellen Sie sicher, dass der Wacom Tablett-Treiber ordnungsgemäß geladen wurde, indem Sie das Kontrollfeld des Stifttabletts öffnen. Wenn der Treiber nicht geladen wurde, wird eine Fehlermeldung angezeigt. Wenn eine Fehlermeldung angezeigt wird, starten Sie den Computer neu. Wenn das Problem weiterhin auftritt, lesen Sie die Anweisung zur Installation , und installieren die Wacom Tablettsoftware erneut. (Bei einem Macintosh müssen Sie den Computer nach der Installation des Wacom Tablett-Treibers neu starten, damit das Tablett ordnungsgemäß funktioniert.) Wenn Sie den Seitenschalter am Stift so angepasst haben, dass Sie vom Stiftmodus zum Mausmodus wechseln können, stellen Sie sicher, dass das Pen Display im Stiftmodus arbeitet. Siehe Anpassen der Funktionsbelegung des Seitenschalters ab Seite 24. Wenn das Pen Display Tablet auf einem System mit mehreren Bildschirmen verwendet wird, können Sie mit dem Stift die anderen Bildschirme nicht bedienen. Sie können die anderen Bildschirme jedoch mit dem Stift im Mausmodus bedienen. Um in den Mausmodus zu gelangen, stellen Sie zuerst den DuoSwitch auf MODUSWECHSEL.... Wechseln Sie dann mit dem Schalter vom Stiftmodus zum Mausmodus. Linien werden nicht genau dort gezeichnet, wo sich der Bildschirmcursor befindet. In einigen Programmen muss der Stift auf Stiftmodus eingestellt sein, um richtig zu funktionieren. Stellen Sie sicher, dass der Stift nicht auf Mausmodus eingestellt ist. Wenn der Stift auf Stiftmodus eingestellt ist und das Problem dennoch auftritt, ist möglicherweise Ihre Voreinstellungsdatei beschädigt. Gehen Sie vor, wie im nächsten Tipp beschrieben, um eine neue Voreinstellungsdatei zu erstellen. DTF521.book Page 39 Friday, November 16, 2007 3:26 PMFehlerbehebung Seite 40 Sie vermuten, dass die Stifttablettvoreinstellun gen beschädigt sind, oder möchten alle Einstellungen auf die Standardeinstellungen zurücksetzen. Löschen Sie die Stifttablettvoreinstellungen wie folgt: Windows: Klicken Sie auf START, und wählen Sie ALLE PROGRAMME. Klicken Sie dann auf TABLETT und TABLETT-VOREINSTELLUNGSDATEI- DIENSTPROGRAMM. Klicken Sie im daraufhin eingeblendeten Dialogfeld auf die Schaltfläche MEINE VOREINSTELLUNGSDATEI ENTFERNEN, um die Voreinstellungen für den aktuellen Benutzer zu löschen. Um die Voreinstellungen für mehrere Benutzer auf einer Windows Vista- oder XP- Systemplattform zu löschen, klicken Sie auf die Schaltfläche ALLE VOREINSTELLUNGSDATEIEN ENTFERNEN. Beachten Sie, dass zum Löschen der Voreinstellungen für alle Benutzer Administratorrechte erforderlich sind. Starten Sie alle derzeit geöffneten und u. U. ausgeführten Anwendungen neu, die das Tablett erkennen. Macintosh: Löschen Sie für einen einzelnen Benutzer die Tablettvoreinstellungen, indem Sie zuerst im Menü G EHE ZU auf PRIVAT klicken. Öffnen Sie den Ordner LIBRARY. Öffnen Sie im Ordner LIBRARY den Ordner PREFERENCES und löschen Sie die Datei COM.WACOM.WACOMTABLET.PREFS. Melden Sie sich ab und dann wieder an. Beim Laden des Tabletttreibers wird eine neue Voreinstellungsdatei mit den Standardeinstellungen erzeugt. Bei mehreren Benutzern löschen Sie alle Tablettvoreinstellungen, indem Sie den Ordner PROGRAMME öffnen. Öffnen Sie danach den WACOM ORDNER TABLETT und führen Sie das Dienstprogramm WACOM TABLETT ENTFERNEN aus. Wenn das Dienstprogramm gestartet wurde, klicken Sie auf die Schaltfläche ALLE VOREINSTELLUNGEN ENTFERNEN. Der Tabletttreiber wird neu gestartet und es werden neue Voreinstellungsdateien mit den Standardeinstellungen erzeugt. Kalibrieren Sie das Tablett erneut. Hinweis: Entfernen Sie die Datei WACOM TABLET.PREFPANE aus dem Hauptordner L IBRARY PREFERENCEPANES nicht manuell. Diese Datei darf nur beim Deinstallieren des Softwaretreibers für das Tablett und auch dann nur mit dem Dienstprogramm W ACOM TABLETT ENTFERNEN entfernt werden. Der Computer schaltet nicht in den Ruhezustand um. Entfernen Sie den Stift von der Oberfläche des Pen Display, wenn er nicht benutzt wird. Andernfalls sendet das Pen Display weiterhin Daten und verhindert den Ruhezustand des Computers. Der Bildschirmcursor springt bei Verwendung von normaler Maus oder Trackball zurück. Wenn der Stift nicht in Gebrauch ist, setzen Sie ihn in das Stiftfach, oder legen Sie ihn in der Nähe des Pen Display, aber nicht auf dem Display ab. Wenn Sie einen Stift auf dem Display lassen, kann es bei der Arbeit mit anderen Eingabegeräten zu Reaktionen des Bildschirmcursors kommen. Der Bildschirmcursor bewegt sich unregelmäßig oder springt willkürlich, wenn ein weiteres Tablett an den Computer angeschlossen wird. Das Tablett des DTF-521 sendet elektromagnetische Wellen einer bestimmten Frequenz aus. Wenn sich ein anderes Tablett zu nahe am DTF-521 befindet, kann es die Positionierung des Bildschirmcursors stören. Falls dies auftritt, bewegen Sie das Tablett weiter vom DTF-521 weg. DTF521.book Page 40 Friday, November 16, 2007 3:26 PMFehlerbehebung Seite 41 WINDOWS-SPEZIFISCHE PROBLEME MACINTOSH-SPEZIFISCHE PROBLEME Nach einer Änderung von rechts- und linkshändiger Mausbedienung in der Systemsteuerung des Computers funktioniert die Stiftspitze nicht mehr richtig. Starten Sie Windows erneut, damit die Werkzeugeinstellungen korrekt erkannt werden. Beim Start erhalten Sie die Meldung, dass entweder der Treiber nicht geladen werden konnte oder noch keine Voreinstellungen für das Tablett existieren. Das Pen Display wurde beim Start nicht gefunden. Überprüfen Sie, ob das USB-Schnittstellenkabel sicher mit einem aktiven USB-Anschluss am Computer oder mit einem USB-Hub verbunden ist. Überprüfen Sie, ob die LED-Betriebsanzeige des Pen Display leuchtet. Wenn Ihr Problem damit nicht behoben ist, lesen Sie Fehlerbehebung auf Seite 32. Wählen Sie im Menü GEHE ZU den Ordner DIENSTPROGRAMME, und starten Sie den SYSTEM PROFILER. Wählen Sie in der Liste INHALT unter HARDWARE den Eintrag USB. Daraufhin sollte auf der rechten Seite ein Wacom USB Pen Display aufgeführt sein. Wenn kein Pen Display aufgeführt ist, prüfen Sie die USB-Kabelverbindung des Pen Display, oder schließen Sie es an einen anderen USB-Anschluss an. Falls sich das Problem dadurch nicht beheben lässt, wenden Sie sich an den technischen Kundendienst von Wacom. Siehe Optionen für den technischen Kundendienst auf Seite 42. Inkwell funktioniert mit dem Pen Display nicht korrekt. Dieses Problem kann auf beschädigte Inkwell-Voreinstellungsdateien zurückzuführen sein. Entfernen Sie die beschädigten Voreinstellungsdateien. Diese werden beim Aktivieren der Handschrifterkennung neu erstellt. Gehen Sie wie folgt vor:

1. Wählen Sie im Apple-Menü die Option SYSTEMEINSTELLUNGEN.

Wählen Sie im Menü SYSTEMEINSTELLUNGEN die Option ALLE EINBLENDEN und dann INK. Schalten Sie die Handschrifterkennung aus.

2. Wählen Sie im Menü GEHE ZU die Option PRIVAT. Öffnen Sie die

Ordner LIBRARY und PREFERENCES. Löschen Sie folgende Voreinstellungen:

YSTEMEINSTELLUNGEN und INK zurück und aktivieren Sie die Handschrifterkennung.

4. Testen Sie die Inkwell-Funktion mit dem Wacom Pen Display Tablet

5. Wenn diese Vorgehensweise das Problem mit Inkwell nicht behebt,

wenden Sie sich an den Apple-Kundendienst. Wacom ist nicht der Hersteller der Inkwell-Software. Wir können nur sehr eingeschränkt Unterstützung für Software von Drittanbietern bieten. DTF521.book Page 41 Friday, November 16, 2007 3:26 PMFehlerbehebung Seite 42

OPTIONEN FÜR DEN TECHNISCHEN KUNDENDIENST

Wenn Sie Schwierigkeiten mit dem DTF-521 Interactive Pen Display haben, sehen Sie zunächst im Abschnitt Installation dieses Handbuchs nach, damit Sie sicherstellen können, dass das Gerät richtig installiert ist. Überprüfen Sie anschließend die Verfahren zur Fehlerbehebung

Wenn Ihnen die Informationen in diesem Handbuch nicht weiter helfen, finden Sie die Lösung zu Ihrem Problem möglicherweise in der entsprechenden Liesmich-Datei für Ihre Plattform (auf der Wacom Stifttablett-Treiber-CD). Außerdem können Sie die Wacom Website für Ihre Region besuchen und dort die FAQ-Informationen zum jeweiligen Produkt lesen. Benutzer mit einer Internetverbindung können die neuesten Softwaretreiber von der Wacom Website für Ihre Region herunterladen. Siehe Abrufen von Treiber-Downloads auf Seite 43. Wenn Sie das Problem nicht lösen können und denken, dass Ihr Wacom Produkt nicht richtig funktioniert, wenden Sie sich an die Mitarbeiter des Wacom Kundendiensts für das Land, in dem Sie das Produkt erworben haben. Kontaktinformationen finden Sie in der Liesmich-Datei für das Wacom Tablett. Diese befindet sich auf der Wacom Stifttablett-Treiber-CD. Wenn Sie uns anrufen, sollten Sie sich an Ihrem Computer befinden und folgende Informationen bzw. Unterlagen griffbereit haben:

• Seriennummer des Pen Displays (Sehen Sie auf dem Etikett auf der Rückseite des Geräts nach.)

• Nummer der Treiberversion (auf der Wacom Stifttablett-Treiber-CD oder im Kontrollfeld für das Stifttablett).

• Hersteller und Modell Ihres Computers und Versionsnummer des Betriebssystems.

• Ausführung, Modell und Anschlusstyp Ihrer Grafikkarte.

• Liste der am Computer angeschlossenen Peripheriegeräte.

• Anwendung (einschl. Versionsnummer), bei der das Problem auftrat.

• Den genauen Wortlaut aller auf dem Bildschirm angegebenen Fehlermeldungen.

• Was passiert ist und was Sie gerade getan haben, als das Problem auftrat.

• Wie Sie versucht haben, das Problem zu beheben. DTF521.book Page 42 Friday, November 16, 2007 3:26 PMFehlerbehebung Seite 43

ABRUFEN VON TREIBER-DOWNLOADS

Wacom aktualisiert die Softwaretreiber für das Stifttablett regelmäßig, um die Kompatibilität mit neuen Produkten zu gewährleisten. Bei Kompatibilitätsproblemen zwischen Ihrem DTF-521 Pen Display und einem neuen Hardware- oder Softwareprodukt empfiehlt es sich, einen neuen Softwaretreiber für das Wacom Tablett (falls verfügbar) aus dem Internet herunterzuladen. USA, Kanada, Mittel- und Südamerika Europa, Naher Osten und Afrika Japan Südostasien (Englisch) China Korea Taiwan Internet: http://www.wacom.com/productsupport Treiber-Downloads Internet: http://www.wacom.eu Softwareaktualisierungen Anonyme FTP-Seite: ftp://ftp.wacom.eu/pub/ Softwareaktualisierungen Internet: http://tablet.wacom.co.jp Softwareaktualisierungen (Japanisch) Internet: http://www.wacom-asia.com Softwareaktualisierungen (Englisch) Internet: http://www.wacom.com.cn Softwareaktualisierungen (Chinesisch, vereinfacht) Internet: http://www.wacomdigital.co.kr Softwareaktualisierungen (Koreanisch) Internet: http://www.wacom.com.tw Softwareaktualisierungen (Chinesisch, traditionell) DTF521.book Page 43 Friday, November 16, 2007 3:26 PMAnhang Seite 44 ANHANG

Halten Sie den Stift und die DTF-521-LCD-Bildschirmoberfläche sauber. Staub- und Schmutzpartikel können am Stift kleben bleiben und die Bildschirmoberfläche stark abnutzen. Durch regelmäßiges Reinigen wird die Lebensdauer der LCD-Bildschirmoberfläche und des Stiftes verlängert. Bewahren Sie das DTF-521 und den Stift an einem sauberen, trocken Platz auf, und vermeiden Sie starke Temperaturschwankungen. Zimmertemperatur ist am besten geeignet. Das DTF-521 und der Stift sollten nicht auseinander genommen werden. Wenn Sie das Gerät auseinander bauen, erlischt Ihr Garantieanspruch. Wichtig: Das Pen Display oder der Stift sollten nie mit Flüssigkeiten in Berührung kommen. Dies gilt besonders für das Display, die Stifttasten und die Stiftspitze. Alle diese Komponenten enthalten empfindliche elektronische Teile, die keinesfalls feucht werden dürfen, da sie sonst ihren Dienst versagen. REINIGEN Verwenden Sie ein weiches, feuchtes Tuch, um das Gehäuse und den Stift des DTF-521 zu reinigen. Sie können das Tuch auch mit sehr mildem Seifenwasser befeuchten. Verwenden Sie keine Farbverdünner, Benzin, Alkohol oder andere Lösungsmittel, um das Gehäuse des Geräts oder den Stift zu reinigen. Reinigen Sie den Bildschirm mit einem antistatischen oder leicht angefeuchteten Tuch. Üben Sie bei der Reinigung nur minimalen Druck auf den Bildschirm aus, und achten Sie darauf, dass die Oberfläche nicht durchnässt wird. Verwenden Sie zum Reinigen des Bildschirms kein Reinigungsmittel, da dadurch die Beschichtung des Bildschirms beschädigt werden kann. Beachten Sie, dass derartige Schäden nicht unter die Garantiebestimmungen des Herstellers fallen. DTF521.book Page 44 Friday, November 16, 2007 3:26 PMAnhang Seite 45

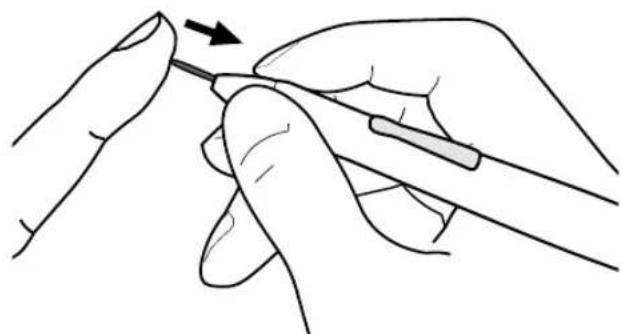

AUSTAUSCHEN DER STIFTSPITZE

Die Stiftspitze unterliegt normaler Abnutzung. Übermäßiger Druck führt zu einem schnelleren Abnutzen der Spitze. Eine abgenutzte Stiftspitze kann die Beschichtung des DTF-521-Bildschirms beschädigen. Tauschen Sie die Stiftspitze regelmäßig aus, um dies zu verhindern. Wenn die Spitze zu kurz wird oder sich eine scharfe Kante bildet, können Sie sie durch eine der im Lieferumfang enthaltenen Austauschspitzen ersetzen. Wichtig: Wenn der Stift nicht in Gebrauch ist, setzen Sie ihn in die Stiftablage, oder legen Sie ihn flach auf den Tisch. Stellen Sie den Stift nie in einem Behälter oder anderswo auf seiner Spitze aufrecht ab, damit seine Druckempfindlichkeit erhalten bleibt. So entfernen Sie die alte Spitze: Fassen Sie die Spitze mit einem Wacom Werkzeug zum Entfernen von Stiftspitzen, einer Zange, einer spitzen Pinzette oder einem ähnlichen Werkzeug, und ziehen Sie sie gerade aus dem Stift heraus. So befestigen Sie eine neue Spitze: Schieben Sie die neue Spitze gerade in den Kolben des Stifts. Drücken Sie die Spitze fest hinein, bis ein Widerstand zu spüren ist. Die neue Spitze gleitet in die richtige Position.

ARNUNG Bewahren Sie den Stift und Zubehörteile außerhalb der Reichweite von Kindern auf. Die Stiftspitze oder der Seitenschalter können versehentlich herausgezogen werden, wenn Kinder darauf beißen. DTF521.book Page 45 Friday, November 16, 2007 3:26 PMAnhang Seite 46

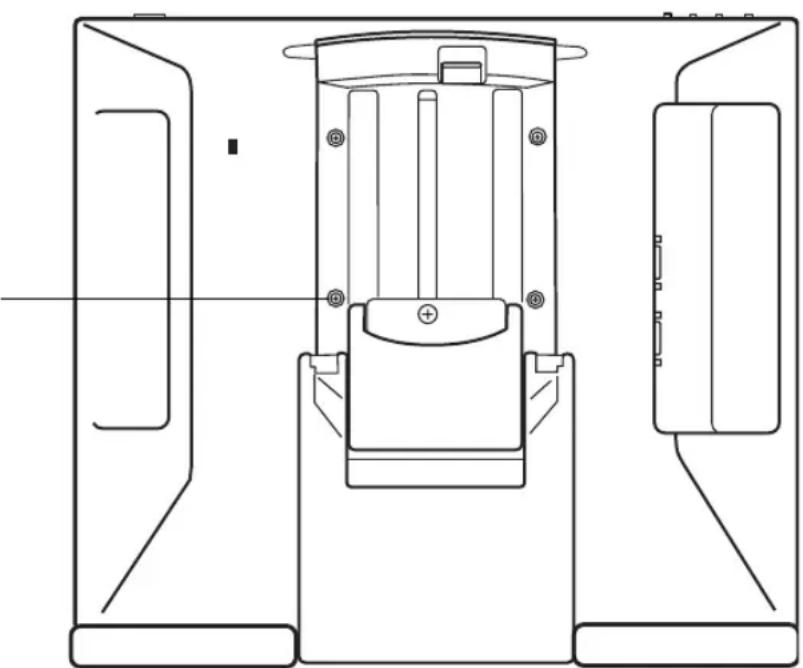

VERWENDEN ALTERNATIVER STÄNDER ODER HALTERUNGEN

Wenn der Einsatz des DTF-521 eine andere Halterung erfordert, können Sie den verstellbaren Standfuß vom Gerät abmontieren und das Pen Display an eine Wandhalterung oder einen Ständer montieren, die bzw. der dem Vesa-Standard 75 mm entspricht. Es sind Befestigungsschrauben mit 4 mm Breite, 0,7 mm Gewindesteigung (M4 Normal) und 15 mm Schraubtiefe erforderlich. Wenn die Schraubtiefe von 15 mm überschritten wird, werden interne Komponenten des Pen Display beschädigt. So entfernen Sie den verstellbaren Standfuß und befestigen das Pen Display an einer anderen Halterung:

1. Schalten Sie den Computer aus, und

trennen Sie das DTF-521 vom Netz. Ziehen Sie anschließend alle Kabel zwischen dem Gerät und dem Computer ab.

2. Schützen Sie die Oberfläche des

Bildschirms, indem Sie ein weiches Tuch auf einem ebenen Tisch ausbreiten und das DTF-521 mit der Oberfläche nach unten darauf legen.

3. Entfernen Sie die vier Schrauben,

und heben Sie die Aufstellvorrichtung vom Gerät.

4. Schrauben Sie das DTF-521 mit

geeigneten Schrauben fest an der alternativen Halterung an.

5. Lesen Sie die Anweisungen zur

Installation ab Seite 10, und schließen Sie die Kabel erneut an. ACHTUNG Wenn Sie das DTF-521 an einer anderen Halterung befestigen möchten, halten Sie sich an die Anweisungen in der Dokumentation des Halterungsherstellers. Wenn die Einheit nicht richtig montiert ist, kann sie fallen, und es können Schäden am Gerät oder Verletzungen verursacht werden. DTF521.book Page 46 Friday, November 16, 2007 3:26 PMAnhang Seite 47

STIFT- UND FREIHANDFUNKTIONEN IN WINDOWS VISTA

Microsoft Windows Vista bietet umfangreiche Unterstützung für die Stift- und Toucheingabe. So finden Sie für Ihr DTF-521 unter Windows Vista leistungsfähige Funktionen zum Speichern von Notizen, zur Handschrifterkennung und zur schnellen Navigation sowie zusätzliche Stiftoptionen, mit denen Sie Ihren Wacom Stift schnell und intuitiv einsetzen und optimale Ergebnisse erzielen können.

• Notizen. Mit Ihrem Wacom Stift können Sie in Windows-Journal Notizen machen und Skizzen zeichnen. Journal funktioniert wie ein herkömmliches Notizbuch, nutzt aber die Vorteile digitaler Notizen. Sie können aus einer Vielzahl von Stift- und Markierungswerkzeugen auswählen. Darüber hinaus verfügt Windows-Journal über eine leistungsfähige Suchmaschine, die auch handgeschriebene Texte durchsuchen kann.

• Handschrifterkennung. Dank der leistungsfähigen Windows Vista-Funktionen zur Handschrifterkennung können Sie mit Ihrem Wacom Stift überall dort, wo der Computer die Eingabe von Inhalten erlaubt, schnell und einfach handgeschriebene Informationen eingeben. Handgeschriebener Text kann jederzeit in „gedruckten“ Text umgewandelt werden.

• Stiftbewegungen. Sie können mit Ihrem Wacom Stift durch einfache Stiftbewegungen auf dem Pen Display frei konfigurierbare Navigations-, Bearbeitungs- und andere Aktionen auslösen. Klicken Sie zum Konfigurieren von Stiftbewegungen im Dialogfeld S TIFT- UND EINGABEGERÄTE auf die Registerkarte BEWEGUNGEN.

• Stiftunterstützung in Microsoft Office 2007. Die in Microsoft Office 2007-Anwendungen unter Windows Vista zur Verfügung stehenden erweiterten Werkzeuge für das digitale Schreiben und Zeichnen ermöglichen eine optimale Ausschöpfung des Potenzials Ihres Wacom Stiftes. Diese Werkzeuge, die Sie auf der Registerkarte Ü BERARBEITEN der jeweiligen Anwendung finden, bieten alle einen einheitlichen Satz von Optionen für den Umgang mit digitalen Stiften. Die Stift- und Freihandfunktionen, auf die Sie häufiger zugreifen, können Sie der Symbolleiste für den Schnellzugriff am oberen Rand der einzelnen Anwendungen hinzufügen. Beachten Sie, dass die folgenden Problemlösungen in den Treiber des Stifttabletts implementiert wurden, um die Zeichnungsleistung in Vista zu verbessern:

• Die Vista-Funktionen Stiftbewegungen und Gedrückthalten für Rechtsklick sind in den meisten Grafikanwendungen mit Wintab-API deaktiviert.

• In der Funktion Journal und in anderen Vista Freihand-Funktionen ist die Druckempfindlichkeit deaktiviert, wenn im Vista-Kontrollfeld S TIFT- UND EINGABEGERÄTE die Funktionen Bewegungen und Gedrückthalten für Rechtsklick deaktiviert sind. DTF521.book Page 47 Friday, November 16, 2007 3:26 PMAnhang Seite 48 INFORMATIONEN ZUM TABLET PC-EINGABEBEREICH IN WINDOWS VISTA Mithilfe Ihres Wacom Stiftes und des Tablet PC-Eingabebereichs können Sie Text per Handschrift oder Bildschirmtastatur direkt eingeben. Der Eingabebereich kann auf verschiedene Art und Weise gestartet werden:

• Klicken Sie auf das Symbol „Eingabebereich“. Dieses wird angezeigt, wenn Sie den Bildschirmcursor in einen Texteingabebereich verschieben.

• Klicken Sie auf die Registerkarte „Eingabebereich“. Diese befindet sich standardmäßig am linken Rand des Bildschirms.

• Klicken Sie auf das Symbol „Tablet PC-Eingabebereich“ in der Windows-Taskleiste. Wenn das Symbol nicht sichtbar ist, klicken Sie mit der rechten Maustaste auf die Taskleiste und wählen Sie

YMBOLLEISTEN, TABLET PC-EINGABEBEREICH. So passen Sie den Eingabebereich an:

1. Öffnen Sie den Eingabebereich und klicken Sie dann in der Menüleiste auf EXTRAS.

2. Wählen Sie OPTIONEN, um das Dialogfeld EINGABEBEREICHOPTIONEN zu öffnen.

3. Passen Sie die Einstellungen für den Eingabebereich Ihren Vorstellungen entsprechend an.

Weitere Informationen über die Verwendung des Wacom Stiftes in Microsoft Windows Vista und Office 2007 finden Sie in der Dokumentation zu Ihrem System und zu den Microsoft Office- Anwendungen. Nutzen Sie auch die Trainingstools für Windows Vista, wie z. B. das von Microsoft angebotene Tablet PC-Lernprogramm. Die Wacom Website unter www.wacom.eu/vista bietet ebenfalls Informationen zum Arbeiten mit Ihrem Wacom Stift auf Windows Vista-Systemen. DTF521.book Page 48 Friday, November 16, 2007 3:26 PMAnhang Seite 49

DEINSTALLIEREN DES DTF-521

Führen Sie die im Folgenden beschriebenen Schritte aus, um die Wacom Tablettsoftware und das DTF-521 aus dem System zu entfernen. Windows:

1. Klicken Sie auf die Windows-Schaltfläche START, und öffnen Sie dann die SYSTEMSTEUERUNG.

2. Im Fenster SYSTEMSTEUERUNG für

• Windows Vista: Klicken Sie auf PROGRAMM DEINSTALLIEREN. Wählen Sie im daraufhin angezeigten Dialogfeld die Option S TIFTTABLETT, und klicken Sie auf die Schaltfläche DEINSTALLIEREN.

• Windows XP oder XP x64: Wählen Sie SOFTWARE. Wählen Sie im Fenster SOFTWARE den Eintrag S TIFTTABLETT, und klicken Sie dann auf die Schaltfläche ENTFERNEN.

• Windows 2000: Doppelklicken Sie auf das Symbol SOFTWARE. Wählen Sie im daraufhin angezeigten Dialogfeld die Option S TIFTTABLETT, und klicken Sie auf die Schaltfläche

3. Folgen Sie den Bildschirmanweisungen, um den Tabletttreiber zu entfernen. (Geben Sie auf die

entsprechende Aufforderung hin Ihren Administrator-Anmeldenamen und das Kennwort ein.)

4. Wenn der Treiber entfernt wurde, fahren Sie Ihr System herunter, und schalten Sie den Computer

und das DTF-521 aus. Lösen Sie dann die Kabelverbindungen zwischen DTF-521 und Computer. Macintosh:

1. Wählen Sie im Menü GEHE ZU die Option PROGRAMME, und öffnen Sie den Ordner WACOM

2. Doppelklicken Sie auf das Symbol für das Dienstprogramm TABLETT ENTFERNEN, und klicken Sie

auf die Schaltfläche TABLETT-SOFTWARE ENTFERNEN. Geben Sie Ihren Administrator- Anmeldenamen und Ihr Kennwort ein.

3. Wenn der Vorgang abgeschlossen ist, klicken Sie auf OK.

4. Fahren Sie den Computer herunter, und schalten Sie das DTF-521 aus. Lösen Sie dann die

Kabelverbindungen zwischen DTF-521 und Computer. DTF521.book Page 49 Friday, November 16, 2007 3:26 PMAnhang Seite 50 TECHNISCHE DATEN ALLGEMEINE SPEZIFIKATIONEN DISPLAY Abmessungen (B x H x T) 344,0 x 300,0 x 49,0 mm, ohne Standfuß Gewicht 4,6 kg, mit Standfuß Eingangsspannung 12 V Gleichstrom Leistungsverbrauch 23 W oder weniger Temperatur und Luftfeuchtigkeit bei Betrieb 5˚ bis 35˚ C, 20 bis 80 % relative Luftfeuchtigkeit (nicht kondensierend) Temperatur und Luftfeuchtigkeit bei Lagerung -10˚ bis 60˚ C, 20 bis 90 % relative Luftfeuchtigkeit (nicht kondensierend) (Bei Lagerung bei einer Raumtemperatur von 60˚ C beträgt die maximale Luftfeuchtigkeit 38 %, bei einer Luftfeuchtigkeit von 90 % beträgt die maximale Raumtemperatur für die Lagerung 42˚ C.) Zertifizierung und Konformität FCC Teil 15 Klasse B, Industry Canada Klasse B, CE, EDID 1.3, C-tick, BSMI, MIC, CCC, Richtlinie 2002/95/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten Display a-Si TFT-Aktiv-Matrix-LCD Bildschirmgröße 15,0 Zoll Signaleingänge VGA (Analog RGB) Signalausgänge VGA (Analog RGB) Auflösung 1024 x 768 Bildpunkte (XGA), 800 x 600 Bildpunkte (SVGA), 640 x 480 Bildpunkte (VGA) Wiederholfrequenz 45 bis 70 Hz (vertikal) im XGA-Modus, 45 bis 75 Hz (vertikal) in anderen Modi Alle Anzeigemodi ohne Zeilensprung (non-interlaced). Bildpunktgröße 0,297 x 0,297 mm Farbtiefe 16,2 Millionen (6 Bit bei RGB + FRC) Helligkeit 250 cd/m

(typisch) Kontrastverhältnis 500:1 Plug & Play DDC2B LCD-Qualität Jedes einzelne DTF-521 LCD-Display wird unter Einhaltung strenger Qualitätsstandards hergestellt. Herstellungsbedingt kann kein absolut perfektes TFT-Display garantiert werden. Wacom lässt nicht zu, dass ein einziges Pixel nur weiß oder nur schwarz ist. Eine geringe Anzahl Pixel (4 und weniger) dürfen für bestimmte Teile des Farbspektrums jedoch eine falsche Farbe aufweisen. Dies bedeutet nicht, dass die Anzeige fehlerhaft ist. DTF521.book Page 50 Friday, November 16, 2007 3:26 PMAnhang Seite 51 STIFTTABLETT NETZGERÄT STIFT (MODELL FP-320)

BESTELLEN VON TEILEN UND ZUBEHÖR

Teile und Zubehör können Sie unter den entsprechenden Telefonnummern für Ihr Land bestellen, die in der Liesmich-Datei aufgelistet sind. Es bestehen auch folgende Möglichkeiten: Wenn Sie Teile und Zubehör in den USA und Kanada bestellen möchten, rufen Sie gebührenfrei an unter +1-888-884-1870, oder besuchen Sie die Wacom Website unter http://www.WacomDirect.com (nur USA). Wenn Sie Teile und Zubehör in Europa erwerben möchten, rufen Sie uns an unter +49 (0)180 500 0375, oder senden Sie eine E-Mail an spareparts@wacom.eu. Oder besuchen Sie die Wacom Website unter www.wacom.eu/solutionstore. Sie können sich auch an Ihren örtlichen Händler, Vertriebspartner oder technischen Kundendienst wenden. Um Ersatzteile und Zubehör in anderen Ländern zu bestellen, wenden Sie sich an Ihren Fachhändler oder Vertriebspartner vor Ort. Sämtliche Teile und Zubehörkomponenten sind eventuell nicht in allen Ländern erhältlich. Lesetechnik Elektromagnetisches Resonanzverfahren Aktive Fläche 304,1 x 228,1 mm Auflösung 20 lpmm (0,05 mm) Genauigkeit ±1 Pixel Lesehöhe 5 mm Maximale Übertragungsrate 100 Punkte/s Druckstufen 512 Stufen Kommunikationsschnittstelle USB v2.0 Integrierter USB-Hub USB v2.0 USB-Hub mit eigener Stromversorgung und zwei externen Anschlüssen, 500 mA pro Anschluss Eingangsspannung 100 bis 240 V Wechselstrom, 50/60 Hz Ausgangsspannung 12 V Gleichstrom, 3,33 A Druckstufen 512 Verschiebbarkeit der Stiftspitze Höchstens 0,2 mm Größe (L x T) 147,5 x 12,5 mm Gewicht ca. 12 g Typ des Seitenschalters Doppelseitenschalter DTF521.book Page 51 Friday, November 16, 2007 3:26 PMAnhang Seite 52

STÖRUNGEN DES RADIO- UND FERNSEHEMPFANGS

Das in diesem Handbuch beschriebene Gerät erzeugt und nutzt Hochfrequenzenergie und strahlt diese unter Umständen ab. Falls es nicht genau nach den Anweisungen installiert und verwendet wird, kann es zu Funkstörungen kommen. FCC-HINWEIS (FEDERAL COMMUNICATIONS COMMISSION) Dieses Gerät hält die Bestimmungen von Teil 15 der FCC-Vorschriften ein. Der Betrieb des Geräts unterliegt den beiden folgenden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) dieses Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die zu einem unerwünschten Betrieb führen können. Dieses Gerät wurde getestet und entspricht einem Digitalgerät der Grenzwertklasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte wurden festgelegt, um wirksamen Schutz gegen schädliche Störungen von Hausinstallationen zu gewährleisten. Dieses Gerät erzeugt und nutzt Hochfrequenzenergie und strahlt diese unter Umständen ab. Bei unsachgemäßer Installation und Verwendung können Störungen des Radio- und Fernsehempfangs auftreten. Ferner können solche Störungen auch unter ganz bestimmten Installationsbedingungen nicht ausgeschlossen werden. Um festzustellen, ob das Gerät die Störungen verursacht, schalten Sie es aus. Falls anschließend keine weiteren Störungen auftreten, lag es vermutlich am Gerät. Wenn das Gerät den Radio- oder Fernsehempfang stört, können Sie eine oder mehrere der folgenden Maßnahmen ergreifen, um das Problem zu beseitigen:

• Drehen Sie die Empfangsantenne, bis die Störungen aufhören.

• Installieren Sie das Gerät in größerer Entfernung vom Fernseher oder Radio.

• Schließen Sie das Gerät an eine Steckdose an, die zu einem anderen Stromkreis gehört als die des Fernsehers oder Radios. Falls erforderlich, erkundigen Sie sich bei Ihrem Wacom Händler oder einem Radio/TV-Fachmann nach weiteren Möglichkeiten der Fehlerbehebung. Veränderungen an diesem Produkt, die nicht ausdrücklich von Wacom genehmigt wurden, können dazu führen, dass die FCC-Zulassung ungültig wird und Ihre Berechtigung zum Betrieb des Gerätes erlischt. DTF521.book Page 52 Friday, November 16, 2007 3:26 PMAnhang Seite 53 INDUSTRY CANADA (NUR KANADA) Industry Canada, Class B “This Class (B) digital apparatus complies with Canadian ICES-003” “Cet appareil numérique de la classe (B) est conforme à la norme NMB-003 du Canada.” CE-ERKLÄRUNG Das DTF-521 Pen Display wurde geprüft und entspricht folgenden harmonisierten europäischen Normen:

• EN 55024: 1998+A1:2001+A2:2003 (elektromagnetische Verträglichkeit)

• EN 55022: 1998+A1:2000+A2:2003, Klasse B (elektromagnetische Emissionen)

• EN 61000-3-2: 2000, Klasse D (elektromagnetische Emissionen)

• EN 61000-3-3: 1995+A1:2001 (elektromagnetische Emissionen) Die Wacom Netzadapter wurden vom Hersteller geprüft und entsprechen den folgenden harmonisierten europäischen Normen:

• EN 55024: 1998+A1:2001 (elektromagnetische Verträglichkeit)

• EN 55022: 1998+A1:2000, Klasse B (elektromagnetische Emissionen)

• EN 61000-3-2: 2000, Klasse D (elektromagnetische Emissionen)

• EN 61000-3-3: 1995+A1:2001 (elektromagnetische Emissionen)

• EN 60950: 2000 (Sicherheit) Aufgrund der Ergebnisse dieser Tests erklärt Wacom, dass das Gerät der europäischen EMV-Richtlinie 89/336/EEC und ihrer Ergänzungsrichtlinie 93/68/EEC entspricht. Dies wird durch das CE-Zeichen auf dem Gerät angezeigt. Das Gerät darf nur in strenger Übereinstimmung mit den in diesem Handbuch gegebenen Anweisungen installiert und verwendet werden. Alle Veränderungen, die an diesem Gerät vorgenommen werden und nicht direkt von Wacom autorisiert sind, machen diese Erklärung ungültig. DTF521.book Page 53 Friday, November 16, 2007 3:26 PMAnhang Seite 54 Garantie (weltweit, außer für Europa, Afrika und den Nahen Osten) Beschränkte Garantie Wacom versichert dem Endkunden, dass dieses Produkt, mit Ausnahme der Software und Verbrauchsmaterialien wie z. B. Stift- spitzen, frei von jeglichen Material- und Verarbeitungsfehlern ist. Eine Garantie von zwei (2) Jahren, gerechnet ab Kaufdatum (durch Vorlage der Rechnung zu bestätigen), wird unter folgenden Bedingungen gewährt: Das Produkt wird ordnungsgemäß genutzt und gewartet, befindet sich im Besitz des ursprünglichen Käufers, und das Gerät wurde innerhalb von 30 Tagen ab Kauf- datum bei Wacom registriert. Die Software wird „wie besehen“ lizenziert. Wacom übernimmt keine Garantie für die Qualität und Leistung der Software. Ebenso wenig kann Wacom einen störungsfreien Betrieb oder die Behebung eventuell auftretender Fehler garantieren. Sollte das Produkt (mit Ausnahme der Software) innerhalb der Garantiezeit technische Defekte aufweisen, benachrichtigen Sie umgehend den Kundendienst von Wacom per Telefon, E-Mail oder Fax. Sie erhalten eine RMA-Nummer (Return Mer- chandise Authorization – Rücksende-Berechtigungsnummer) sowie Anweisungen zum Versenden des Gerätes an die von Wacom angegebene Service-Werkstatt. Das Produkt muss frachtfrei an die angegebene Service-Niederlassung unter Angabe der RMA-Nummer, Ihres Namens, Ihrer Adresse und Telefonnummer und mit einem Beleg für das Kaufdatum sowie einer Beschreibung des Fehlers geschickt werden. Wacom übernimmt die Frachtkosten für die Rücksendung durch UPS oder einen anderen Paketdienst eigener Wahl. Wacom verpflichtet sich unter dieser Garantie nur dazu, das Produkt oder Teile davon, das bzw. die erwiesene Mängel besitzen und über die Wacom innerhalb des Garantiezeitraums informiert wurde, nach eigenem Ermessen entweder zu reparieren oder zu ersetzen, unter der Voraussetzung, dass Sie (a) für die Transportkosten des Produktes an die angegebene Service-Nieder- lassung und (b) für einen eventuellen Verlust oder eine Beschädigung des Produktes bei einem solchen Transport haften. Wacom ist nicht verpflichtet, das Produkt zu reparieren oder zu ersetzen, wenn das Versagen des Produktes auf Unfall, Miss- brauch, falsche Benutzung, Nachlässigkeit oder unerlaubte Änderung oder Reparatur zurückzuführen ist oder das Produkt nicht gemäß den Anweisungen von Wacom behandelt oder aufbewahrt wurde. Jegliche Beschreibungen, Zeichnungen, Spezifikationen, Muster, Modelle, Mitteilungen oder ähnliches Material, die im Zusammenhang mit dem Verkauf des Produktes herausgegeben werden, können nicht als ausdrückliche Garantie ausgelegt werden, dass das Produkt den Anforderungen des Kunden entspricht oder sie erfüllt. MIT AUSNAHME DER OBEN BESCHRIEBENEN BESCHRÄNKTEN GARANTIE ÜBERNIMMT WACOM KEINE WEITEREN GARANTIEN FÜR DAS PRODUKT. KEINE MÜNDLICH ODER SCHRIFTLICH ERTEILTE INFORMATION ODER BERATUNG DURCH WACOM, SEINE VERTRAGSHÄNDLER, GENERALVERTRETER, HANDELSVERTRETER ODER MITARBEITER STELLEN EINE GARANTIE DAR ODER ERWEITERN DEN UMFANG DER VORLIEGENDEN GARANTIEERKLÄRUNG: FÜR DERARTIGE INFORMATIONEN UND BERATUNG WIRD KEINE HAFTUNG ÜBERNOMMEN. MIT DIESER GARANTIE ERHALTEN SIE BESTIMMTE RECHTE. ZUDEM ERHALTEN SIE BESTIMMTE RECHTE VOR DEM GESETZ, DIE SICH NACH DEM JEWEILIGEN ERWERBSLAND RICHTEN. WACOM BESCHRÄNKT DIE DAUER EINER GESETZLICHEN STILLSCHWEIGENDEN GEWÄHRLEISTUNGSPFLICHT EINSCHLIESSLICH EINER STILLSCHWEIGENDEN GARANTIE FÜR MARKTFÄHIGKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK AUF DIE DAUER DER AUSDRÜCKLICH VON WACOM AUSGESPROCHENEN GARANTIE. IN EINIGEN STAATEN IST DIE BESCHRÄNKUNG DER DAUER EINER GESETZLICHEN GEWÄHRLEISTUNGSPFLICHT NICHT ZULÄSSIG. DESHALB GILT DIE OBIGE BESCHRÄNKUNG FÜR SIE MÖGLICHERWEISE NICHT. IN KEINEM FALL HAFTEN WACOM ODER ANDERE AN DER ENTWICKLUNG, PRODUKTION ODER LIEFERUNG DIE- SES PRODUKTES BETEILIGTEN PERSONEN FÜR JEGLICHE DIREKTE ODER FÜR FOLGE- UND MITTELBARE SCHÄ- DEN (EINSCHLIESSLICH VERLUSTEN AUS ENTGANGENEM GEWINN, BETRIEBSUNTERBRECHUNG, VERLUST VON GESCHÄFTSDATEN UND ÄHNLICHEM), DIE AUFGRUND DER NUTZUNG ODER UNSACHGEMÄSSEN NUTZUNG DIE- SES PRODUKTES ENTSTANDEN SIND, SELBST WENN WACOM DIE MÖGLICHKEIT SOLCHER SCHÄDEN BEKANNT WAR. IN EINIGEN LÄNDERN IST DER AUSSCHLUSS ODER DIE BESCHRÄNKUNG EINER HAFTUNG FÜR BEILÄUFIG ENTSTANDENE SCHÄDEN ODER FOLGESCHÄDEN NICHT ZULÄSSIG. DESHALB BESITZT DIE OBIGE BESCHRÄN- KUNG BZW. DER OBIGE AUSSCHLUSS FÜR SIE UNTER UMSTÄNDEN KEINE GÜLTIGKEIT. Wenn irgendwelche der vorstehend genannten Einschränkungen nicht durchsetzbar sind, beschränkt sich die Haftung von Wacom für Schäden des Anwenders oder Dritter unabhängig von der Art des Anspruchs maximal auf den vom Anwender bezahlten Kaufpreis. Diese beschränkte Garantie unterliegt den Gesetzen der Vereinigten Staaten von Amerika und des Bundesstaates Washington. Diese beschränkte Garantie ist nur für Produkte gültig, die innerhalb der Vereinigten Staaten (und den Territorien oder ange- schlossenen Gebieten) und Kanada erworben und benutzt wurden, und ist nur für diese rechtsgültig. DTF521.book Page 54 Friday, November 16, 2007 3:26 PMAnhang Seite 55 Garantieleistungen in den USA und Kanada Für Garantieleistungen innerhalb der USA und Kanada wenden Sie sich an: Wacom Technical Support Telefon: +1.360.896.9833 Fax: +1.360.896.9724 Anfrage-Formular unter: http://www.wacom.com/productsupport/email.cfm E-Mail: support@wacom.com Garantieleistungen außerhalb der USA und Kanada Für Produkte, die außerhalb der USA und Kanada erworben worden sind oder verwendet werden, gilt eine Garantiedauer von einem (1) Jahr ab Kaufdatum. Die Software ist von der Garantie ausgenommen. Sollte ein Defekt auftreten, wenden Sie sich innerhalb der Garantiezeit an den örtlichen Fachhändler. Steht in Ihrem Land kein Wacom-Vertragsreparaturcenter zur Verfügung, sind sämtliche Transportkosten zum und vom Wacom- Reparaturcenter von Ihnen zu tragen, inklusive aller Zölle und Steuern. Ansonsten gelten für diese Geräte die oben aufgeführten Garantiebedingungen. Sollten Sie Fragen zu dieser Vereinbarung haben oder aus anderen Gründen mit Wacom Kontakt aufnehmen wollen, wenden Sie sich bitte schriftlich an uns: Nord- und Südamerika Wacom Technology Corporation 1311 SE Cardinal Court Vancouver, Washington 98683 USA DTF521.book Page 55 Friday, November 16, 2007 3:26 PMAnhang Seite 56 GARANTIE (EUROPA, AFRIKA UND NAHER OSTEN) SOFTWARELIZENZVEREINBARUNG Wichtige Kundeninformation Zum Lieferumfang dieses Produkts gehören urheberrechtlich geschützte Computerprogramme („Software“), die das unveräußerliche geistige Eigentum der Wacom Europe GmbH („Wacom“) sind. Diese Software ist ein integraler Bestandteil des Produkts und auch auf dem dazugehörigen Datenträger enthalten. Der Erwerb dieses Produkts von Ihrem Händler schließt die Software von Wacom und die entsprechenden Nutzungsrechte nicht ein. Wacom räumt Ihnen – dem Benutzer – das Recht ein, die Software ausschließlich entsprechend den in dieser Lizenzvereinbarung genannten Bedingungen zu nutzen. Durch den Erwerb des Produkts stimmen Sie den vorliegenden Lizenzbedingungen zu.

BERECHTIGUNG ZUR NUTZUNG DER SOFTWARE

Wacom erteilt dem Benutzer eine persönliche, einfache Lizenz zur Nutzung der Software ausschließlich in Verbindung mit diesem Produkt und zum ordnungsgemäßen Betrieb des Produkts. Diese Lizenz darf ausschließlich in Verbindung mit diesem Produkt übertragen werden. Die Nutzung dieser Software schließt das dauerhafte oder vorübergehende Kopieren der Software ausschließlich durch Laden, Anzeigen, Ausführen, Übertragen oder Speichern zum Zweck des Ausführens der Befehle und der enthaltenen Daten sowie zum Beobachten, Untersuchen oder Testen der Softwarefunktionen ein. Der Kunde darf die Software nicht an Dritte lizenzieren, verpachten oder ausleihen oder ihnen in irgendeiner anderen Weise Zugriff auf die Software ermöglichen. Der Kunde darf die Software ohne vorherige schriftliche Genehmigung von Wacom nicht kopieren, verändern, übertragen oder bearbeiten. Die einzige Ausnahme hiervon sind die zum Anfertigen von Sicherungskopien notwendigen Kopiervorgänge sowie die in Abschnitt 2 umrissenen Zwecke. Der Kunde darf die Software nicht dekompilieren. Falls die Software Schnittstellen zu anderen, von Wacom nicht unterstützten Programmen enthält, stellt Wacom dem Kunden die erforderlichen Informationen auf Anfrage zur Verfügung, sofern dieser seine Berechtigung zur Nutzung der Software nachweisen kann und sich zur Übernahme der Kopier- und Versandkosten bereit erklärt.

BESCHRÄNKTE GARANTIE

Wacom garantiert Ihnen als Erstkäufer, dass die Produkthardware bei normaler Nutzung für einen Garantiezeitraum von ZWEI (2) JAHREN ab Verkaufsdatum frei von Material- und Verarbeitungsfehlern ist, vorausgesetzt, dass sie zum Zeitpunkt des Kaufes unbenutzt war. Davon ausgenommen sind Verbrauchsmaterialien wie z. B. Stiftspitzen. Wacom übernimmt darüber hinaus für einen Zeitraum von SECHS (6) MONATEN ab Kaufdatum die Garantie, dass die mitgelieferten Datenträger frei von Material- und Verarbeitungsfehlern sind. Die Software wird „wie besehen“ lizenziert und vertrieben. Wacom übernimmt weder ausdrücklich noch stillschweigend eine Garantie in Bezug auf die Qualität, Leistung und Marktfähigkeit der Software sowie für ihre Eignung für einen bestimmten Zweck. Dies gilt auch für die zugehörige Dokumentation. Ebenso wenig kann Wacom einen störungsfreien Betrieb oder die Behebung eventuell auftretender Fehler garantieren. Bei Feststellung eines Fehlers am Produkt, ausgenommen der Software, innerhalb des Garantiezeitraumes muss es in der Originalverpackung zusammen mit Ihrem Namen, Ihrer Anschrift, Telefonnummer, einer Beschreibung des Problems und einer Kopie der Originalrechnung an den ursprünglichen Erwerbsort zurückgegeben werden. Für einen eventuellen Verlust oder eine Beschädigung des Produktes während dieses Transportes haftet der Kunde. Gemäß dieser Garantie ist Wacom nur dazu verpflichtet, das Produkt oder Teile, das bzw. die nachweislich defekt ist bzw. sind, bei Einsendung innerhalb des Garantiezeitraumes nach eigenem Ermessen entweder zu reparieren oder zu ersetzen. DTF521.book Page 56 Friday, November 16, 2007 3:26 PMAnhang Seite 57 Wacom ist nicht verpflichtet, das Produkt zu reparieren oder zu ersetzen, wenn nach Meinung von Wacom (a) das Versagen des Produktes auf Unfall, Missbrauch, falsche Benutzung, Nachlässigkeit oder unerlaubte Änderung oder Reparatur zurückzuführen ist oder (b) das Produkt nicht gemäß den Anweisungen von Wacom behandelt oder aufbewahrt wurde oder (c) das Versagen auf normale Abnutzung zurückzuführen ist oder (d) der Kunde seinen Verpflichtungen gemäß den oben genannten Bedingungen nicht nachgekommen ist. Falls die Überprüfung irgendeines Anspruches, der unter dieser Garantie erhoben wird, ergibt, dass er außerhalb des zulässigen Zeitraumes oder Garantieumfangs liegt oder das Produkt nicht defekt ist, gehen die Kosten einer solchen Überprüfung und Reparatur zu Lasten des Kunden. Jegliche Beschreibungen, Zeichnungen, Spezifikationen, Muster, Modelle, Mitteilungen oder ähnliches Material, die im Zusammenhang mit dem Verkauf des Produktes herausgegeben werden, können nicht als ausdrückliche Garantie ausgelegt werden, dass das Produkt den Anforderungen des Kunden entspricht oder sie erfüllt. Sollten bestimmte Bestimmungen dieses Vertrags als ungültig erklärt werden, werden solche Bestimmungen als getrennt vom Vertrag behandelt, und die übrigen Bestimmungen des Vertrags bleiben ohne Einschränkung in Kraft. Falls dieses Produkt für fehlerhaft befunden wird, kann der Käufer berechtigt sein, ein Gerichtsverfahren gegen den Verkäufer wegen Mängelhaftung anzustrengen. Die gesetzlichen Rechte, die dem Käufer zustehen, werden durch diese Garantie in keiner Weise eingeschränkt. Vielmehr gewährt diese Garantie dem Käufer Rechte, die über die in dem vorliegenden Text aufgeführten hinausgehen. Diese beschränkte Garantie gilt, wenn sich der Firmensitz in der Europäischen Union oder in Island, Norwegen, Jersey, der Schweiz, Russland, der Ukraine, Rumänien, Bulgarien, Kroatien, Serbien, Tunesien, der Türkei, Syrien, dem Libanon, Jordanien, Israel, Ägypten, den Vereinigten Arabischen Emiraten, dem Iran oder Südafrika befindet. Diese beschränkte Garantie und Haftung unterliegt dem Recht der Bundesrepublik Deutschland. Sollten Sie Fragen zu dieser Vereinbarung haben oder aus anderen Gründen mit Wacom Kontakt aufnehmen wollen, wenden Sie sich bitte schriftlich an uns: Wacom Europe GmbH Europark Fichtenhain A9 47807 Krefeld DEUTSCHLAND DTF521.book Page 57 Friday, November 16, 2007 3:26 PMDTF521.book Page 58 Friday, November 16, 2007 3:26 PMDTF-521 Interactive Pen Display Guide d'installation et Manuel d'utilisation DTF521.book Page -1 Friday, November 16, 2007 3:26 PMDTF521.book Page 0 Friday, November 16, 2007 3:26 PMIntroduction et présentation Page 1
