MODE D'EMPLOI Galaxy WallMount System EXIT

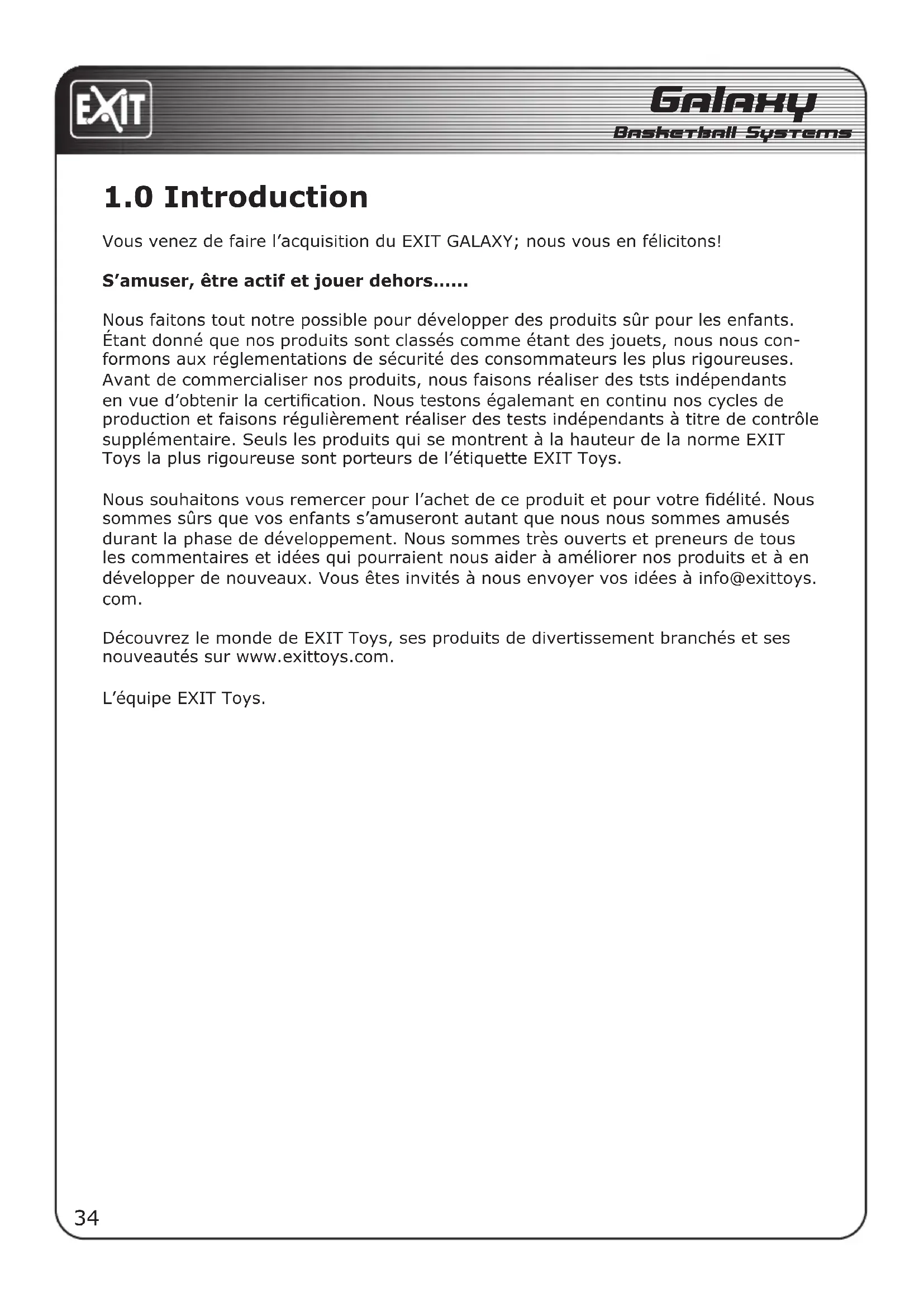

Voues venez de faire I'acquisition du EXIT GALAXY; nous vous en felicitons!

S'amuser, etre actif et jouer dehors.....

Nous faitons tout notre possible pour développer des produits sur pour les enfants. Étant donné que nos produits sont classés comme étant des jouets, nous nous conformons aux réglementations de sécurité des consommateurs les plus rigoureuses. Avant de commercialiser nos produits, nous faisons réaliser des tsts indépendants en vue d'obtenir la certification. Nous testons également en continu nos cycles de production et faisons régulièrement réaliser des tests indépendants à titre de contrôle supplémentaire. Seuls les produits qui se montrent à la hauteur de la norme EXIT Toys la plus rigoureuse sont porteurs de l'étiquette EXIT Toys.

Nous souhaitons vous remercer pour l'achet de ce produit et pour votre fidélité. Nous sommes surs que vos enfants s'amuseront autant que nous nous sommesamusés durant la phase de développement. Nous sommes très ouverts et preneurs de tous les commentaires et idées qui pourrait nous aider à améliorer nos produits et à en développper de nouveaux. Vous étes invites à nous envoyer vos idées à info@exittoys. com.

Décovrez le monde de EXIT Toys, ses produits de divertissement branchés et ses nouveaux sur www.exittoys.com.

L'équipe EXIT Toys.

CONSIGNES DE SECURITÉ!

SUIVEZ CES CONSIGNES DE SECURITE SOUS PEINE DE PROVOQUER DES BLESSURES GRAVES, DES DEGATS MATRIELS ET L'ANNUIATION DE LA GARANTIE.

Le propriete doit s'assurer que tous les joueurs connaissent et suivent ces regles d'utilisation sure du système.

Par mesure de sécurité, n'essayez pas de monter ce système sans suivre scrupuleusement les instructions. Un montage, une utilisation et une supervision corrects et completes sont indispensablees à un bon Fonctionnement et à la réduction des risques d'accident ou de blessure. des blessures graves sont très probables si le système n'est pas installé, entretenu et utilisé correctement.

• Si vous utilisez une échelle en cours de montage, soyez extrémement prudent.
• Deux (2) personnes adultes et aptes sont recommandées pour cette opération.
• Cet équipement est destiné à un usage récréatif à domicile et NON PAS pour un jeu extrémentement compétitif.
• Lisez et comprendez l'étiquette d'advertisement fixée au poteau.
• La durée de vie de votre poteau de basket-ball dépend de nombreuses conditions.
  Le climat, la mise en place du poteau, le lieu du poteau, l'exposition à des substances corrosives telles que les pesticides, les herbicides, ou les sels sont toutes importantes.
• Emboîtez correctement les sections de poteau (le cas échéant). Elles risquent sinon de se déboîter en cours de jeu et/ou de transport du système.
• Les conditions climatiques, la corrosion ou une mauvaise utilisation risquent de provoquer la panne du système.
• Pour toute assistance technique, contactez le service clientèle.
• La hauteur minimale d'utilisation est de 1,98 (6' 6") m jusqu'à la socle du panneau.
• La surveillance d'une personne adulte est recommandée pour le réglage en hauteur.
• Ne pas se suspendre sur le cercle

La plupart des blessures sont causées par une mauvaise utilisation et/ou le nonrespect des instructions. Soyez prudent lorsque vous utilise ce système.

OUTILS NECESSAIRES

• Deux (2) personnes adultes et aptes

Escabeau de 8Ft (2,4 m)

• Metre ruban

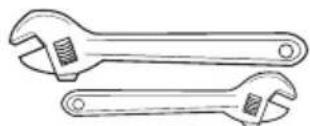

• Clés à molette
  grandes et petites

• Marteau

Perceuse

• Tournevis type Philips n^2 ou n^3

• Niveau

• Lunettes de protection

• Crayon

Avertissements d'usage general

• Notice à lire avant utilisation et à conserver pendant toute la durée de vie du produit.
  Attention! Ne convient pas aux enfants de moins de 3 ans en raison de petites pieces.
  Risque d'etouffement.

Attention

• Vérifier régulièrement les parties importantes du produit (panneau, cercle, chassin, fixation, etc.) afin de s'assurer du bon etat du produit. Sans ces contrôles réguliers, le produit risquerait de se renverser ou de partager d'autres risques pour l'utilisateur.
• Nous vous conseillons d'utiliser votre panneau avec une fixation au sol.
• Cet équipement ne doit pas etre soumis a une mauvaise utilisation.
• Le non-respect des consignes de sécurité indiquées ci dessous pourrait entraîner des sérieux dommages physiques.
• Exclusivement à usage familial.
• Produit réservé à l'usage exclusif d'une initiation au Basket-Ball.

Lors du Montage

• Montage à effectuer par deux adulte exclusivement.
• Respecter les instructions de montage (schémas et texte fournis)
• Vérifier, au préalable de la fixation du produit, l'adéquation de la visserie au support de fixation auprès d'un professionnel du batiment.
• Lorsque vous reglez la hauteur ou que vous déplacez le système, gardez les mains et les doigts à l'écart des pieces en mouvement.

Stockage

• Si le produit est stocké en extérieur, il doit être place loin de biens personnels, de câbles suspendus et/ou dans un endroit à l'abri du vent.

Avertissement d'usage dans le jeu

• Lire les avertissements indiqués ci dessous avant d'utiliser ce produit, le non respect des consignes de sécurité pourrait entrainer de sérieux dommages physiques et/ou des dégats matériels.
  L'utilisation du produit par un enfant doit se faire sous la surveillance constante d'un adulte.
• Utilisation en extérieur ou en interieur (prévoir une hauteur de plafond suffisante pour pouvoir jour à une hauteur maxi de 3m05).
• Lors du réglage de la hauteur, gardez les mains et les doigts à l'écart des pieces en mouvement.
• Il est impératif de vérifier le bon état du système avant chaque utilisation, ne jouez jamais sur du matériel défectueux.
• Vérifier le système (lest, visserie mal serree, usure excessive et signes de corrosion) et les fixations des éléments à emboiter (panneau, cercle, filt, stabilité du système complet, avant chaque utilisation. Et réparer si nécessaire avant utilisation.

• Ne pas se suspendre sur le cercle, au filet ou sur une autre partie du système, y compris le panneau ou le filet.

• Ne pas monter, sauter, glisser, jouer sur l'armature.

• Ne pas secouer l'armature.
  Risque de strangulation avec le fillet.
• Durant le jeu, en particulier lorsque vous faites un smash, gardez le visage à l'écart du panneau, du cerceau et du filet. Risque de blessures graves si les dents ou le visage viennent heurter le panneau, le cercle ou le filet.
• Ne pas laisser régler le système par un enfant seul, il doit être effectué par un âulté exlusivement.
• Avant le jeu, retirez vos bijoux (bagues, montres, colliers, etc.). Ces objets peuvent se prendre dans le filet.
  La surface située sous le socle doit etre lisse, sans gravier ou autres objets coupants.
• Maintenez les substances organiques à l'ecart du socle du poteau. L'herbe, les ordures, etc. risquent de cause la corrosion et/ou la déterioration du système.
• Vérifier l'état du système (signes de corrosion comme rouille, piqures, écaillage) et repeignez avec de la peinture émail pour extérieur. Si de la rouille a piqué l'acier en tout point, remplacez immédiatement le poteau.
• N'utiliser pas le système les jours de vent fort et/ou de tempête : le système, soyez prudent pour empêcher le mecanisme de se déséquilibrer.

Consignes de sécurité

• LE NON RESPECT DES CONSIGNES DE SECURITE POURRAIT ENTRAINER DE SERIEUX DOMMAGES PHYSIQUES, DES DÉGATS MATériELS ET/OU L'ANNULATION DE LA GAR-ANTIE.
• Le proriétaire doit s'assurer que tous les joueurs connaissent et suivent les consignes d'utilisation et de montage du système. Un montage, une utilisation et une supervision corrects et completes sont indispondables à un bon fonctionnement et à la réduction des risques d'accident ou de blessures. Des blessures graves sont très probables si le système n'est pas installé, entretenu et utilisé correctement.
• Si vous utilisez une échelle en cours de montage (solution non préconisée pour le montage de ce système), veiller à être extrémement prudent.
• Vérifier régulierement le socle pur vous assurer qu'il ne fuit pas. Des petites fuites risquent d'entrainer le basculement intempestif du système.
• Les conditions climatiques, la corrosion ou une mauvaise utilisation risquent d'endommager le système.
• Tous les systèmes de basketball EXIT Galaxy, y compris ceux utilisés en Exposition doivent être assemblés, selon les instructions. Suivez ces instructions sous peine d'encourir des BLESSURES GRAVES.
• La plupart des blessures sont causées par une mauvaise utilisation et/ou le non-respect des instructions. Sovez prudent lorsqu vous utilise ce système.

Entretien et garantie

Afin d'assurer la longévité de votre produit, nou vous conseillons de:

• Respecter les procédures d'utilisation et de montage
• Vérifier le système avant chaque utilisation (lest, visserie mal serrée, usure excessive et signes de corrosion) et si nécessaire procédez à la réparation.
• Inspector et desserer regulierement la visserie et les pieces de petite taille pour eviter les yeux et les risques de blessures.
• Ne pas utiliser de produits détergents pour l'entretien du système. Laver à l'eau clair ou savonneuse.

Utiliser la liste des pieces accompagnant dessins à partir de la page 44

LIST DES PIECES #1

Numéro de piece	Description #
7 Bras supérieur 2
42 Bras court 2
38 Cadre pour montage mural 1
70 Tube boulon 1
39 Support de réglage 1
10 Support panneau 1
11 Support bras 4
44 Poteau de réglage supérieur 1
45 Poteau de réglage intermédiaire 1
46 Poteau de réglage inférieur 1

LIST DES PIECES #2

Numéro de piece	Description #
D2 M8 Rondelle	4
15 M10 Rondelle en	plastique	4
16 M12 Rondelle	6
D8 M12 Rondelle en	plastique	4
C4	M12 Ecrou
C3	M10 Ecrou
C2	M8 Ecrou
G1 M8 Rondelle à ressort	4
A22	M12X225 Boulon
A26	M12X225 Boulon à tête ronde
A4	M8X40 Boulon
A5	M8X50 Boulon
A11	M10X60 Boulon
A16	M10X115 Boulon
A19	M12X65 Boulon

Voutrouverez ci-joint les specifications actuelles et les caractéristiques des produits disponibles au moment de l'impression. Cependant, des modifications dans l'équipment, la disponibilité, les specifications et les caractéristiques peuvent survenir, sans préavis.

LISTE DES PIECES #3

Numero de piece	Description #
H1 M8X46 Tube d'extension en plastique 4
A24 M8X60 Tirefond 4
A25 M8X80 Vis en acier 2
	Clef allen 1
19 Panneau 1
20 Bord		1
48 Bord flexible
21 Fillet 1

Voutrouvez ci-joint les specifications actuelles et les caractéristiques des produits disponibles au moment de l'impression. Cependant, des modifications dans l'équipment, la disponibilité, les specifications et les caractéristiques peuvent survenir, sans préavis.

1

Utiliser les dessins d'assemblage d'accompagnement à partir de la page 47

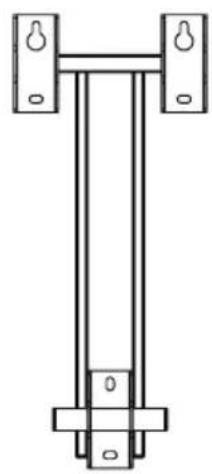

1. La distance du cadre prévu pour le montage mural (38) jusqu'au sol est de 2,560 mm.
2. Ensuite, marquez les endroits ou sont prevus les trous à l'aide du cadre prévu pour le montage mural,
3. Percez les troussen les marques sur la paroi.

2

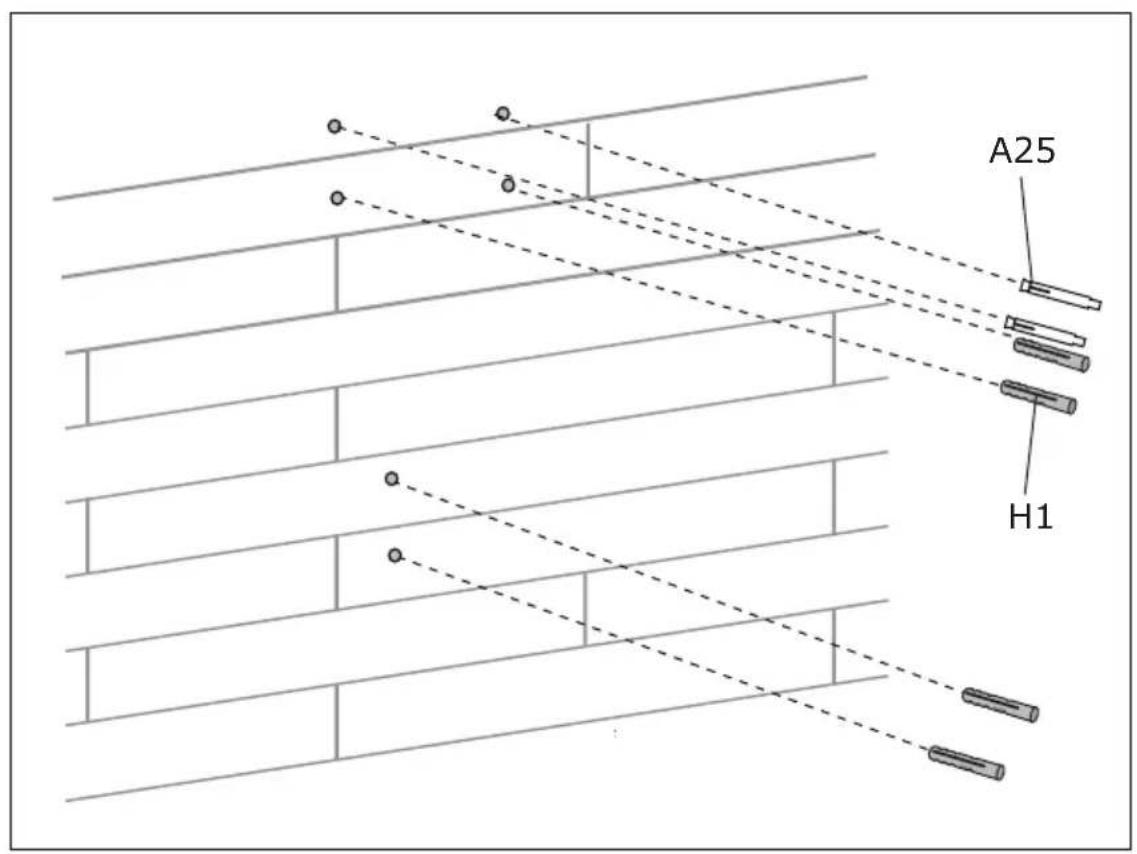

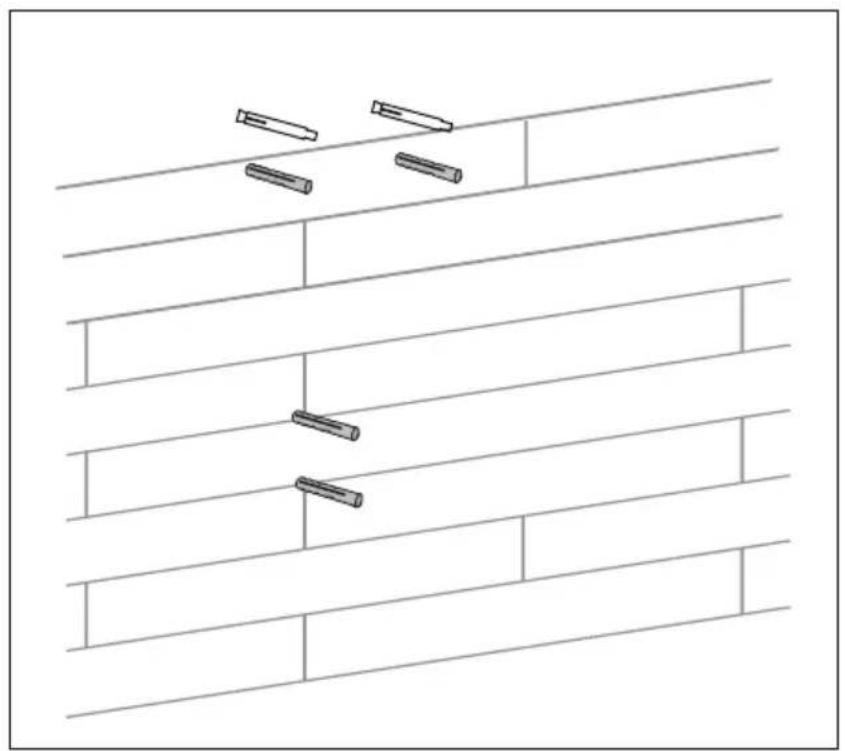

1. Fixez deux boulons en acier M8x80mm (A25) dans les deux trous supérieurs.
2. Fixez les quatre tubes d'extension en plastique M8x46 (H1) dans la paroi.

3

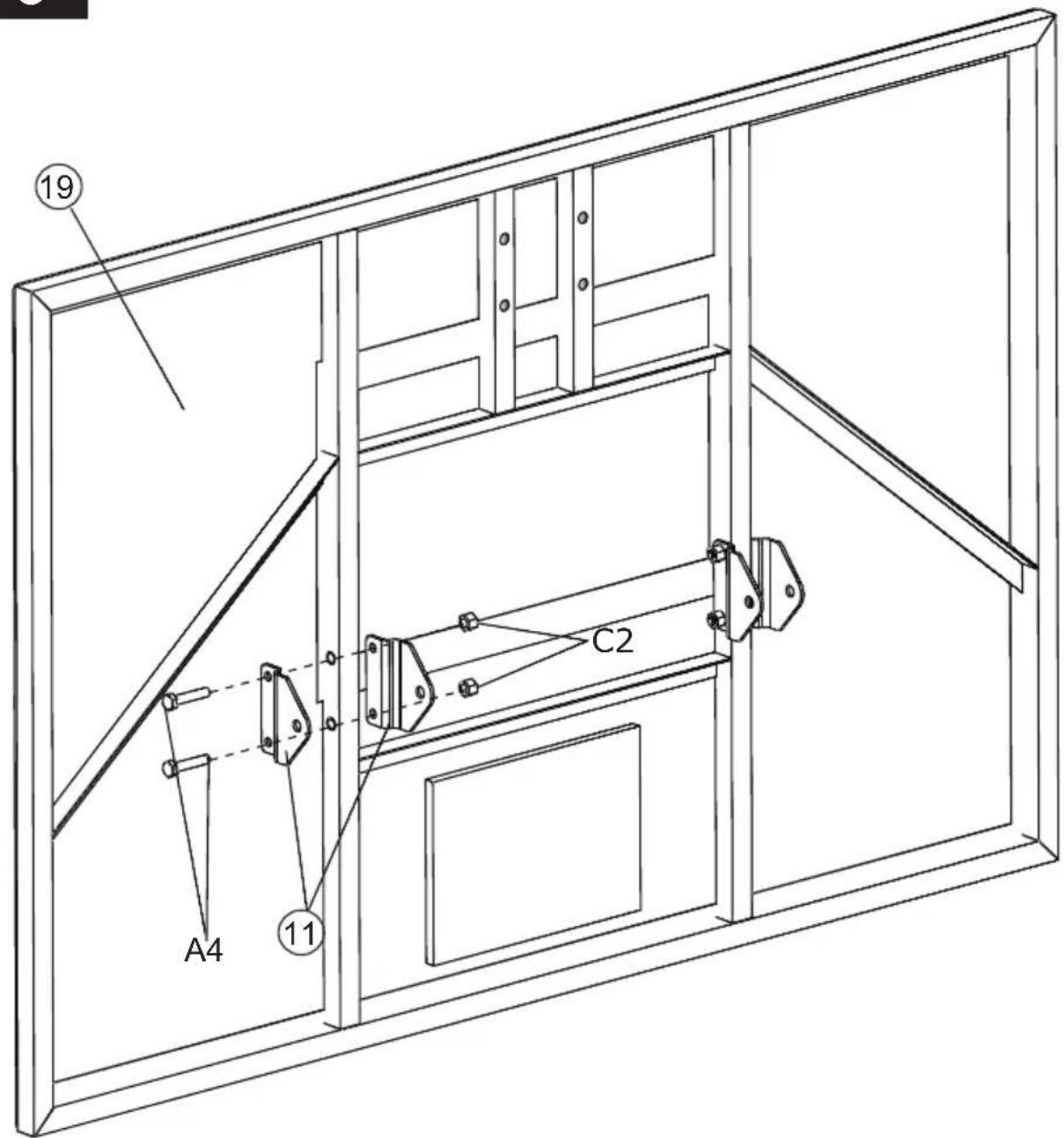

Fixez le support de bras (11) avec deux boulons M8X40mm (A4) et deux écrous M8 (C2) dans le panneau (19).

Répétez cette étape au coté opposé du système de poids.

4

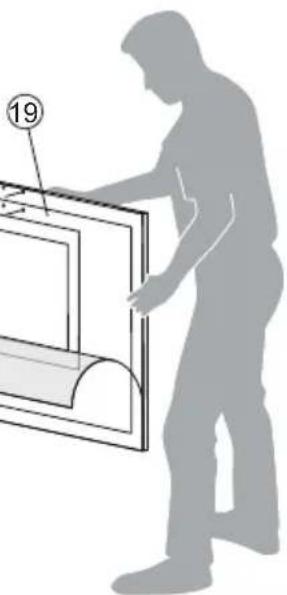

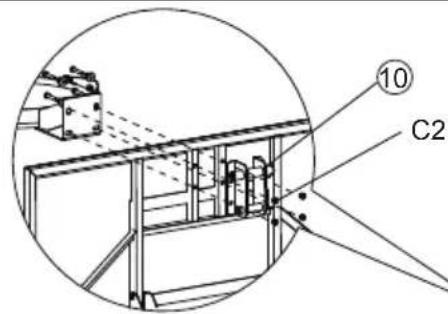

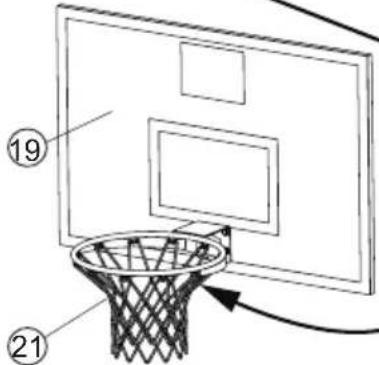

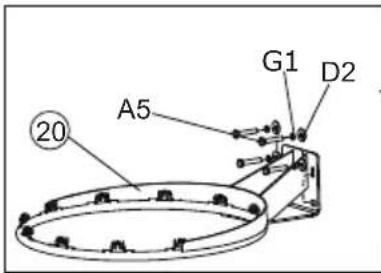

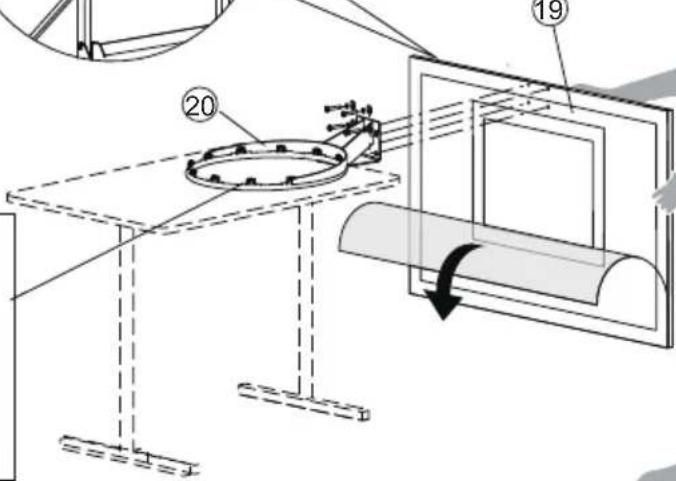

BORD (20): Fixez le support de panneau (10) à l'anneau (20) avec quatre boulons M8X50mm (A5), quatre rondelles à ressort M8 (G1), quatre rondelles d'étanchéité M8 (D2), quatre écrous M8 (C2) au panneau noir (19).

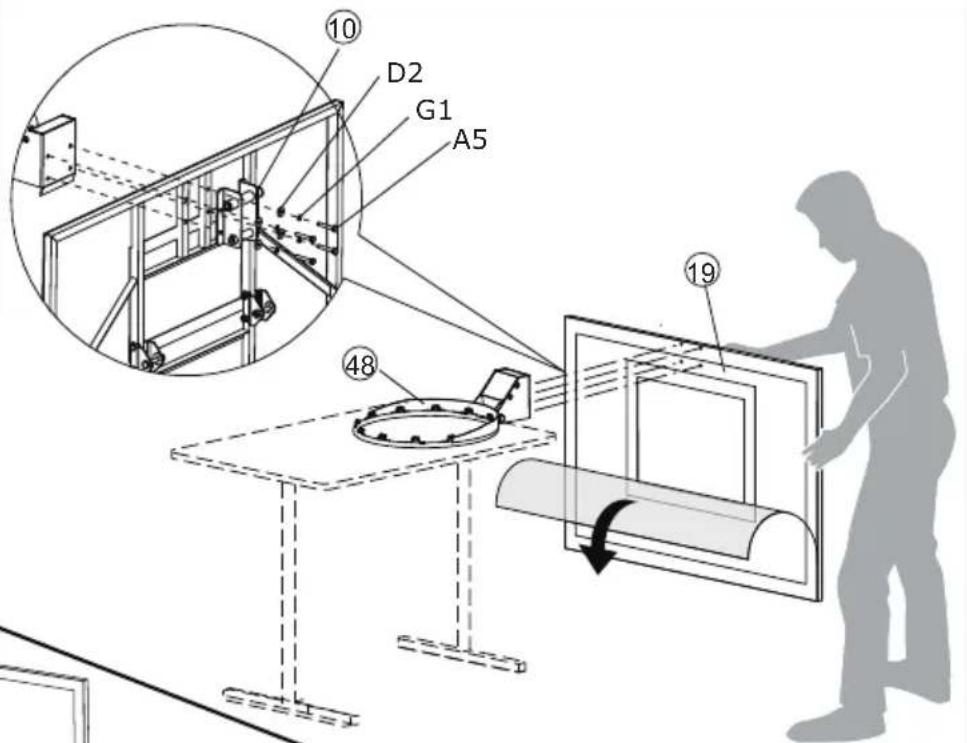

BORD FLEXIBLE (48): Fixez le support de panneau (10) à l'anneau flexible (48) avec quatre boulons M8X50mm (A5), quatre rondelles à ressort M8 (G1), au panneau noir (19).

5

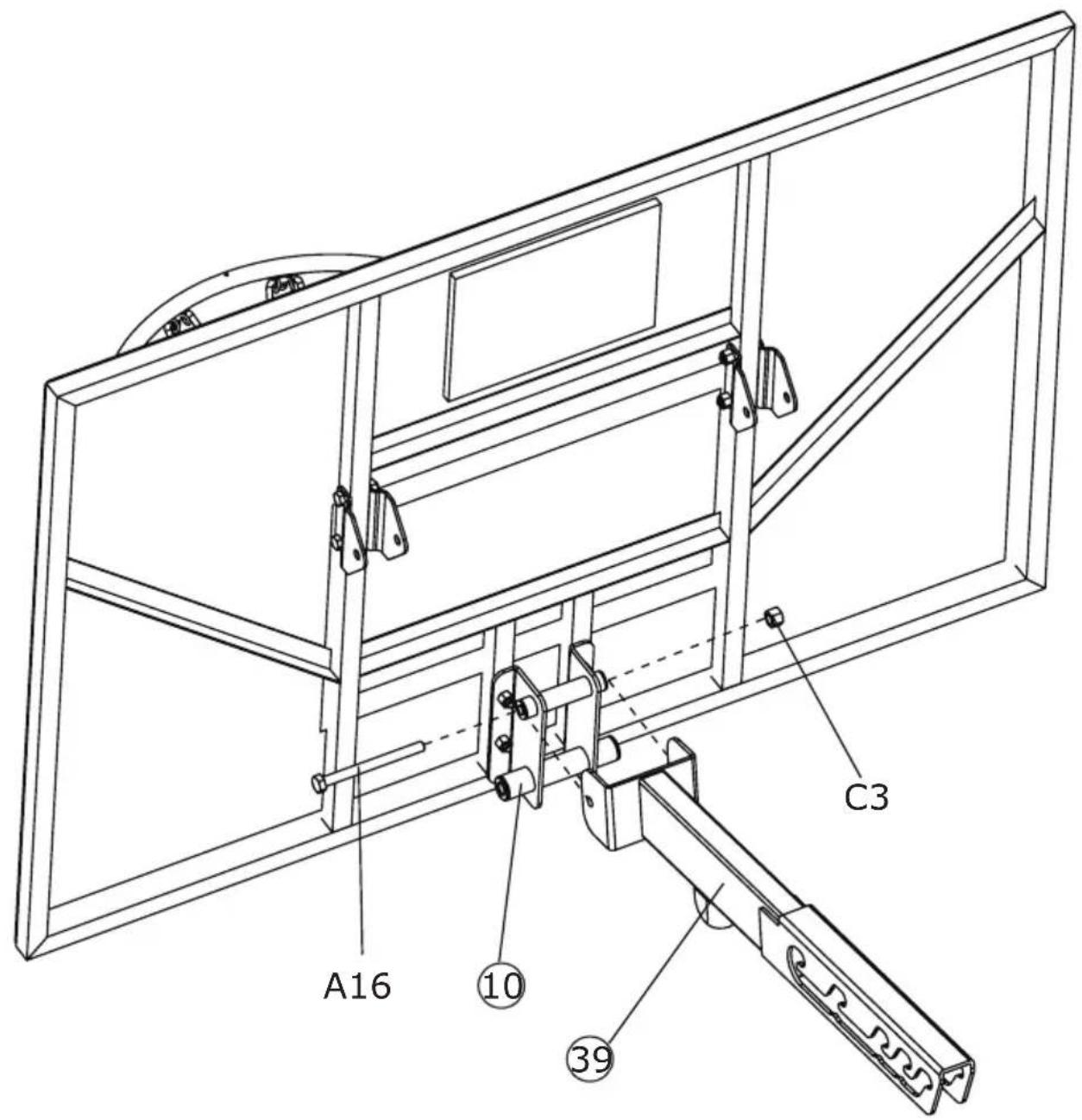

Fixez le support de réglage (39) avec un boulon M10X115mm (A16) et un écrou M10 (C3) dans le support de panneau (10).

6

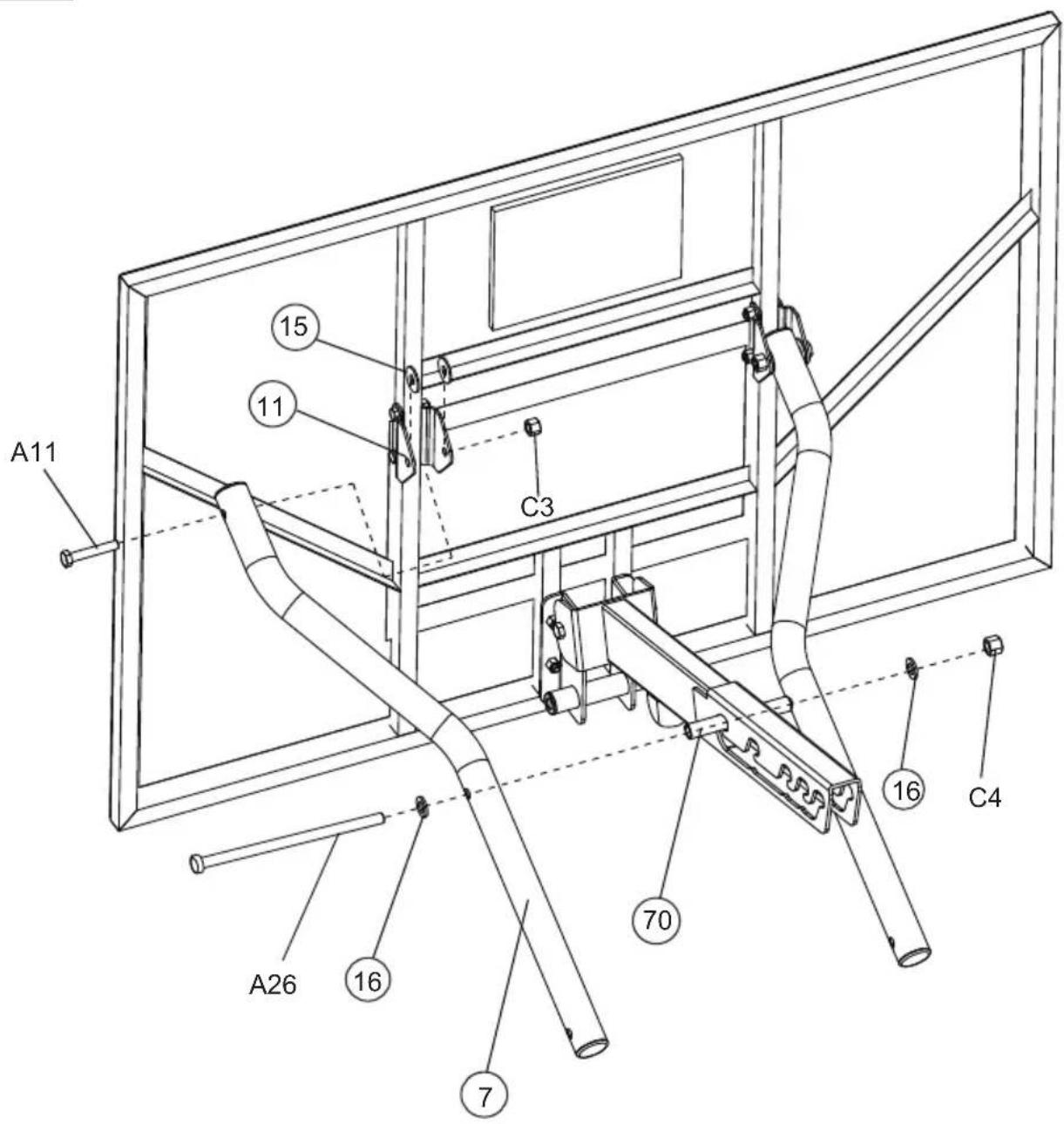

1. Fixez le bras supérieur (7) au support de bras (11) avec un boulon M10X60mm (A11), deux rondelles d'étanchéité en plastique M10 (15) et un écrou M10 (C3). Répétez cette étape au coté opposé du système de poids.

Ne serrez pas les boulons.

1. Fixez le tube boulon (70) au bras supérieur (40) avec un boulon à tête ronde M12X225mm (A26), deux rondelles M12 (16) et un écrou M12 (C4).

Ne serrez pas les boulons.

7

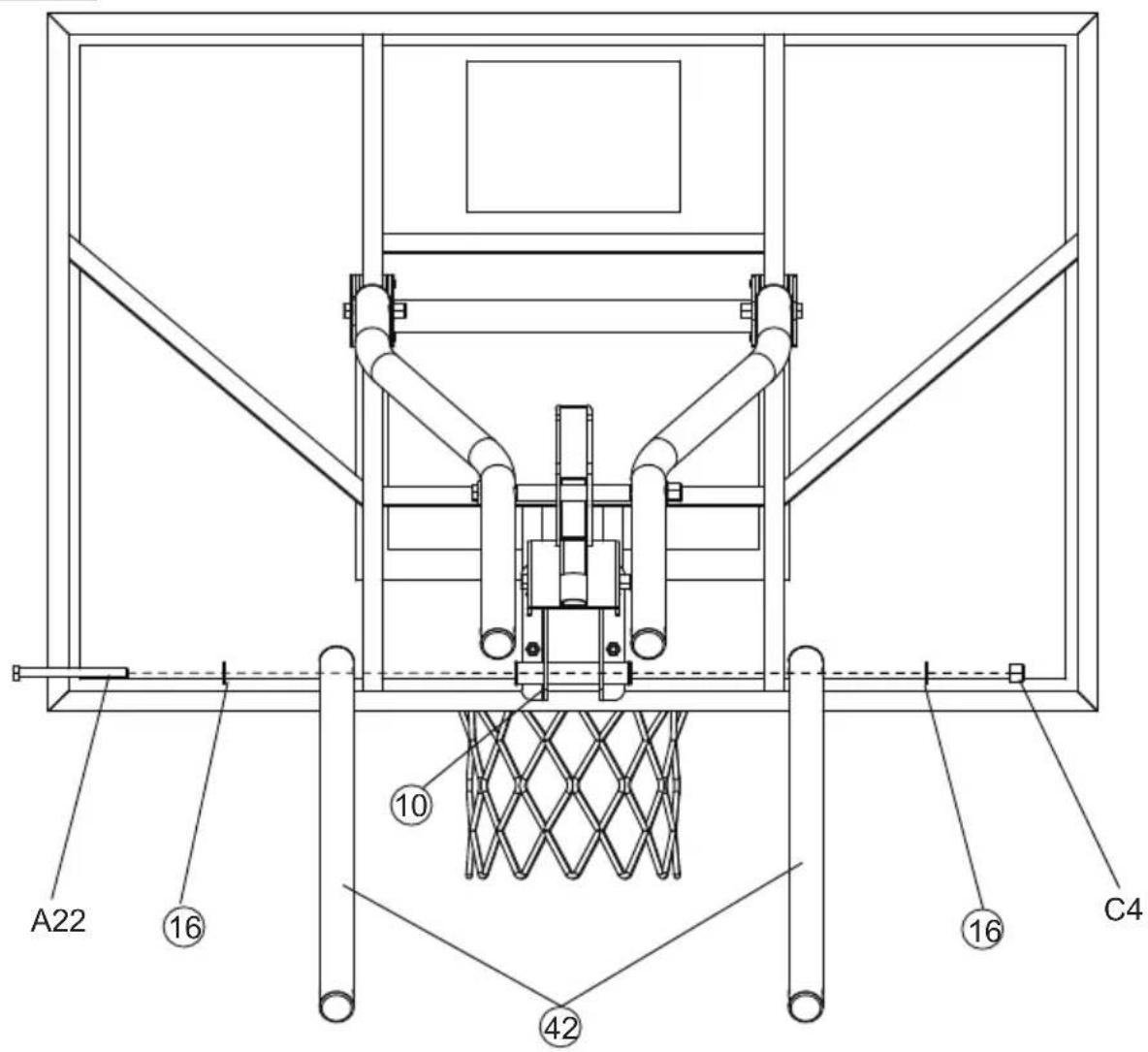

Fixez le bras court (42) au support du panneau (10) avec un boulon M12X225mm (A22), deux rondelles M12 (16) et un écrou M12 (C4).

Ne serrez pas les boulons.

8

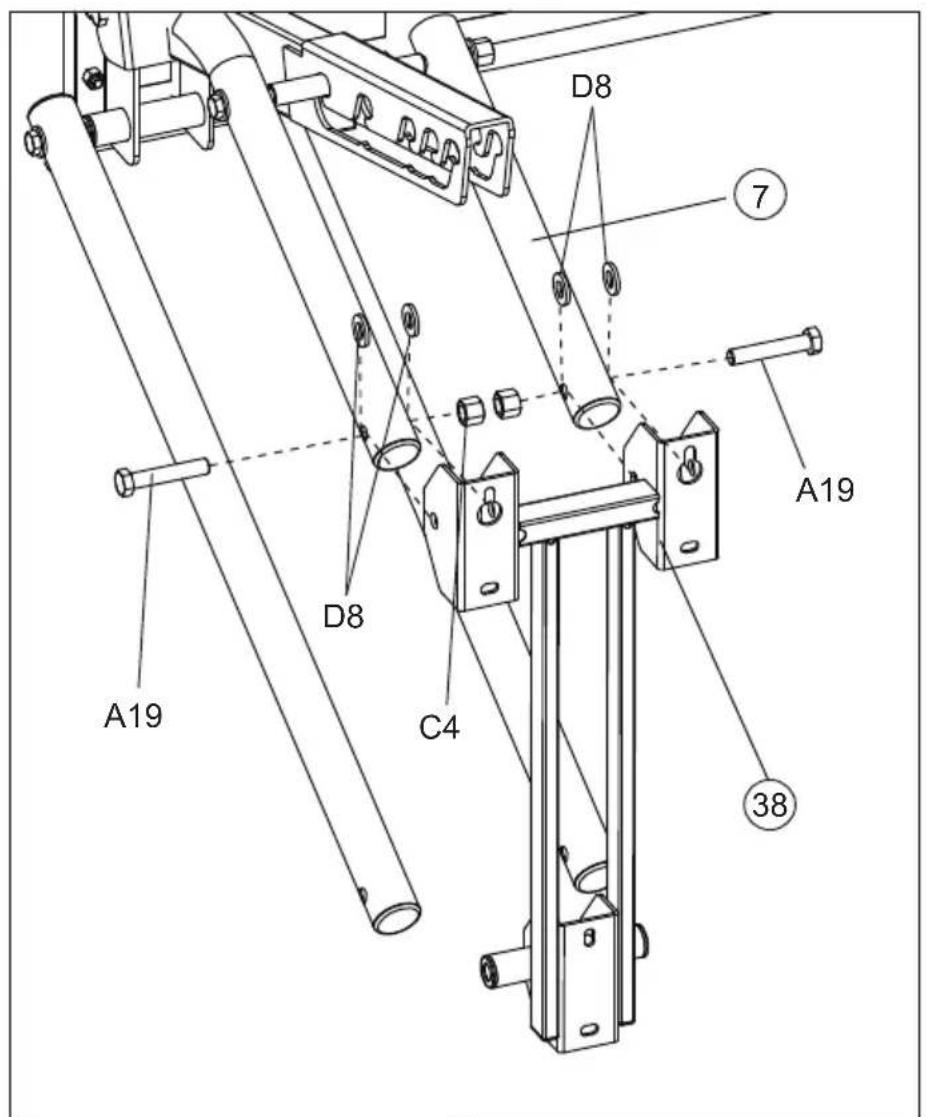

Fixez le cadre prévu pour le montage mural (38) au bras supérieur (7) avec deux boulons M12X65mm (A19), quatre rondelles d'étanchéité en plastique M12 (D8) et deux écrous M12 (C4).

Ne serrez pas les boulons.

9

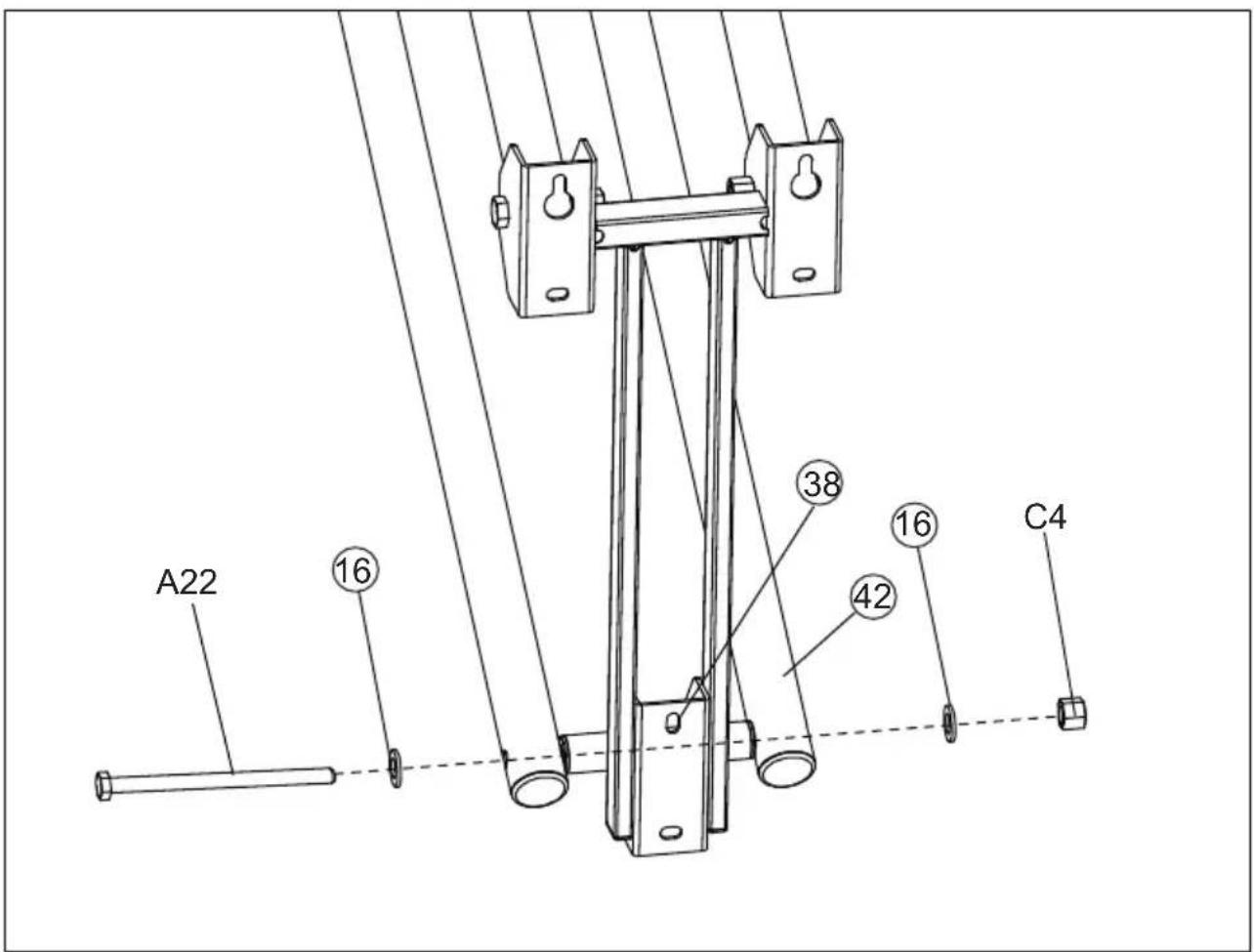

Fixez le cadre prévu pour le montage mural (38) au bras court (42) avec un boulon M12X225mm (A22), deux rondelles M12 (16) et un écrou M12 (C4).

Remarque: Assurez-vous que tous les boulons mentionnés ci-dessus sont serrés avec la même force. Ne serrez pas trop les écrous sur les parties pivotantes.

10

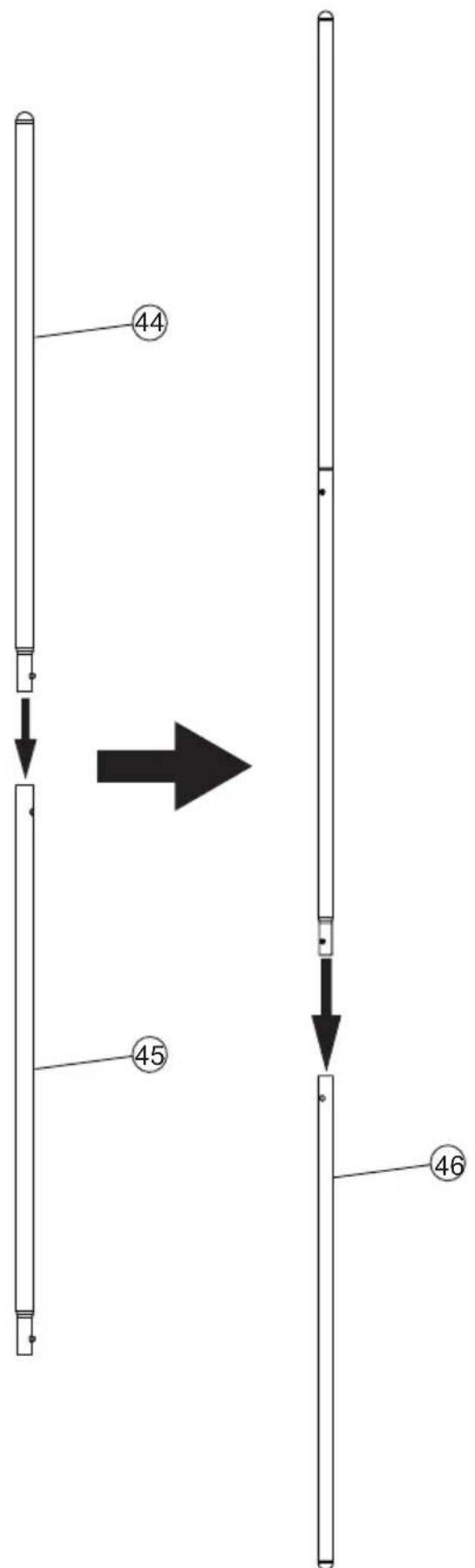

1. Montez le poteau de réglage supérieur (44) au poteau de réglage intermédiaire (45).

2. Ensuite, fixez le poteau de réglage inférieur (46) au poteau de réglage intermédiaire (45).

11

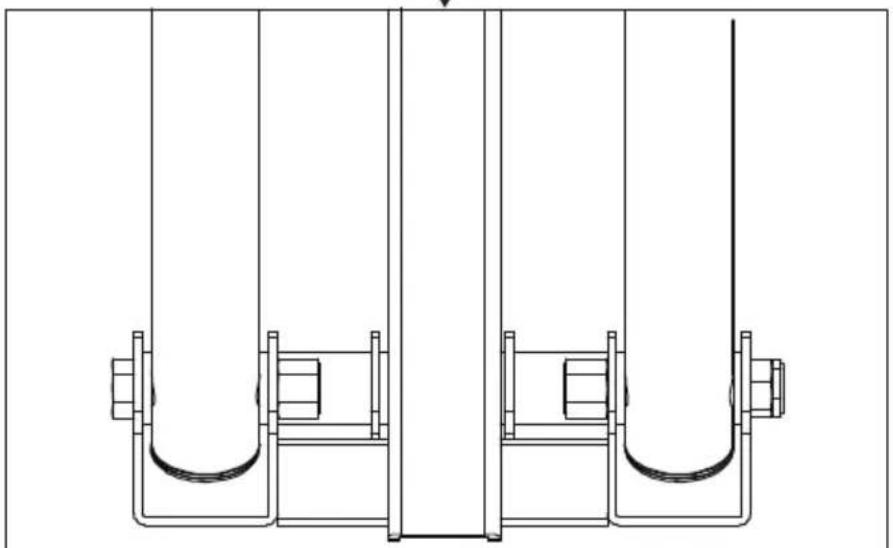

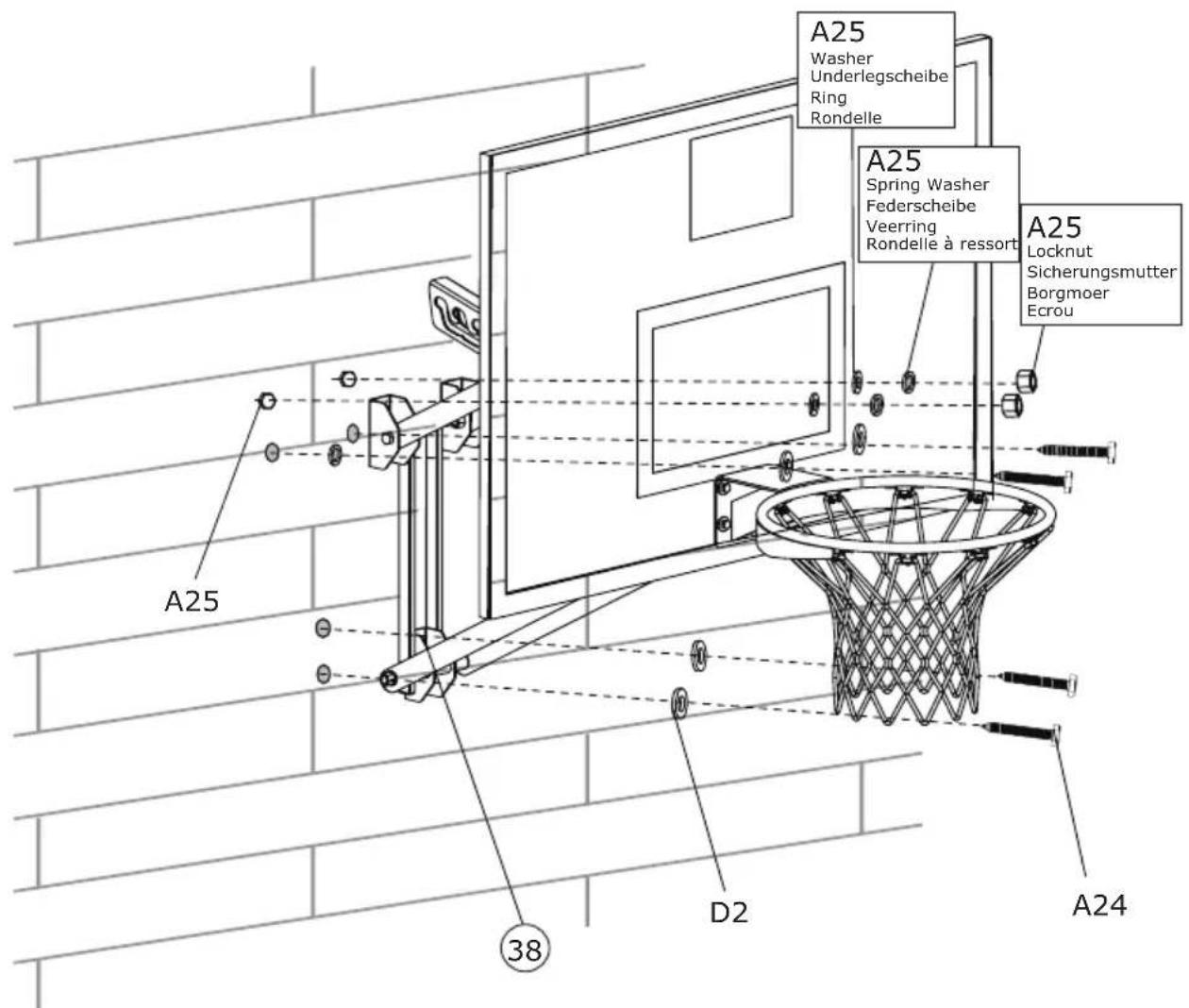

1. D'abord, le cadre prévu pour le montage mural (38) doit être fixé à l'aide de boulons en acier M8X80mm (A25).

2. Ensuite, assembler des rondelles, des rondelles à ressorts et des écrous. Fixez le cadre prévu pour le montage mural (38) avec quatre rondelles d'étanchéité M8 (D2) et quatre vis en bois M8x60mm (A24) dans la paroi.

Remarque: Assurez-vous que tous les boulons mentionnés ci-dessus sont serrés avec la même force.

Ne serrez pas trop les écrous sur les parties pivotantes.

12

Conseils

A. Monter le niveau du panneau :

Poussez le bord le poteau de réglage vers le haut afin de monter le niveau du panneau.

B. Descendre le panneau:

1. Poussez d'abord la poignée de réglage vers le haut avec le poteau de réglage, afin que le panneau descendé au point le plus bas.

2. Ensuite, poussez le bord avec le poteau de réglage vers le haut afin de remonter le panneau jusqu'au niveau souhaité.

Félicitations! Notre EXIT Galaxy Panier de basket est(assemblé et prét à l'emploi!

7.0 Garantie

1. Le propriétaire du système EXIT Galaxy bénéficia d'une garantie après la date d'achat:

2. Garantie de 2 ans sur l'armature en acier.

3. 1 an de garantie sur le Tableau arrêté et la cordure.

Les pièces d'usure (comme le filet): aucune garantie.

1. La garantie s'applique uniquement vis-à-vis des vices de construction et des vices matériels de ce produit ou des pieces de ce produit.

2. La garantie s'annule lorsque:

3. Ce produit est utilisé incorrectement et/ou avec néligence et non conformément à ce pour quoi il a été destiné.

4. Ce produit n'a pas ete assemblé et entretenu conformément au carnet d'instructions.
5. Les réparations techniques sur ce produit n'ont pas été effectuees de maniere competente.
6. Les pieces montées plus tard ne correspondant pas aux specifications techniques du produit concerné, ou sont montées de manière inexacte.
7. Les defaults liés aux influences climatologiques, comme la rouille, le rayonnement UV ou l'alteration normale.

8. Le produit est utilisé pour la location ou est mis, d'une autre manière, à la disposition de plusieurs personnes non spécifiées.

9. Pendant la période de garantie, tous les vices de construction ou les vices matériels constatés par EXIT Toys seront répartis ou remplacés, selon le choix de EXIT Toys.

10. Le propriétaire du système EXIT Galaxy peut seulement prétendre à la garantie en proposant le produit à l'inspection auprès d'un distributeur EXIT Toys. La facture d'achat originale doit être remis au distributeur EXIT Toys.
11. En cas de vice de construction ou de vice matériel de EXIT Toys, le produit ou les pieces du produit sera/seront réparé(es) ou remplace(es) gratuitement, selon le choix de EXIT Toys, pendant la période de garantie précitée à l'article 1.
12. Si la demande de garantie n'est pas justifiée, tous les frais encourus sont à la charge du propriétaire.
13. La garantie n'est pas transmissible aux tiers.
14. Le système EXIT Galaxy est conçues pour un usage privé. Il est interdit de louver le système EXIT Galaxy ou de les placer dans des lieux publics comme des écoles ou des crèches. En cas de location ou d'utilisation dans des lieux publics, toute garantie ou autre responsabilité tombe.
15. La garantie couvre les dommages ou une rupture qui se produit lors de l'utilisation normale ou destination du produit. Utilisation normale ou prévu est décrit comme une activité qui est nécessaire pour la participation du sport pour lequel l'appareil a été développé. Exclus de la garantie est dommage causé par délibérée accrocher le panier accrocher par plusieurs joueurs, le vandalisme, les activités non-basket-ball ou d'autres activités qui pourrait être considérés comme un abus.

Notes / Notizen / Notities / Notes

1. Upper arm 2pcs

2. Short arm 2pcs

3. Wall-mount frame 1pc

Assurez-vous qu'il n'y a pas de lignes electriques aériennes dans 7m du système.

2

3

4
Rim (20)

DUNK-Rim (48)

5

6

7

8

9

10

11

WARNING!

TWO PEOPLE ARE REQUIRED FOR THE ASSEMBLY. FAILURE TO FOLLOW THIS WARNING COULD RESULT IN SERIOUS INJURY AND/OR PROPERTY DAMAGE.

WAARSCHUWING!

ER ZIJN TWEE PERSONEN VEREIST
VOOR DE MONTAGE, NEGEREN VAN
DEZE INSTRUCTIES KAN LEIDEN TOT
ERNSTIG LETSEL EN/OF SCHADE
AAN BEZITTINGEN

WARNING!

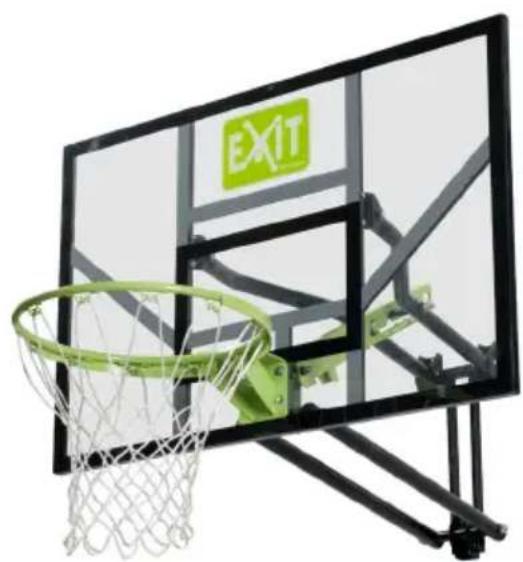

Félicitations! Notre EXIT Galaxy Panier de basket est assemblé et prét à l'emploi!
