Type de produit	Séparateur vertical pour armoire électrique
Marque	Gewiss
Modèle	GW45479 (GW 45 479)
Catégorie	Équipement électrique industriel
Hauteur	2000 mm
Largeur	Selon configuration (650, 850, 1000 ou 1200 mm)
Poids estimé	Environ 2 à 5 kg selon version
Matériau	Acier traité ou équivalent (non précisé)
Fonctions principales	Séparation horizontale ou verticale des câbles dans les armoires électriques
Utilisation	Compartimentage interne des baies de câblage et coffrets
Installation	Fixation par vis ou clips (selon modèle), montage horizontal ou vertical
Compatibilité	Armoires Gewiss GW45 et autres modèles standards (vérifier dimensions)
Normes	Conforme aux normes électriques en vigueur (CEI/EN)
Sécurité	Installation par un professionnel ; ne pas modifier la structure
Entretien et nettoyage	Nettoyer avec un chiffon sec ; vérifier régulièrement la fixation
Pièces détachées et réparabilité	Pièces disponibles sous référence (ex. GW 45 479) ; réparation simple (remplacement possible)
Contenu du colis	1 séparateur + notice de montage
Garantie	2 ans (sous réserve des conditions Gewiss)

FOIRE AUX QUESTIONS - GW45479 Gewiss

Quel est le rôle du séparateur GW45479 ?

Le séparateur permet d'organiser et d'isoler les câbles dans une armoire électrique industrielle, améliorant ainsi la sécurité et la maintenance.

Le GW45479 est-il un séparateur horizontal ou vertical ?

Il s'agit d'un séparateur vertical (modèle GW 45 479) conçu pour les compartiments de câbles internes.

Quelles sont les dimensions exactes du GW45479 ?

La hauteur est de 2000 mm. La largeur dépend du modèle d'armoire : 650, 850, 1000 ou 1200 mm selon la configuration.

Comment installer le séparateur GW45479 ?

Fixez-le dans l'armoire à l'aide des vis ou clips fournis, en respectant les repères de montage (voir notice). L'installation doit être réalisée par un professionnel.

Le GW45479 est-il compatible avec toutes les armoires Gewiss ?

Il est conçu pour les armoires de la série GW45, mais peut être adapté à d'autres modèles si les dimensions correspondent. Vérifiez les compatibilités dans la notice.

Quel entretien nécessite le séparateur ?

Un nettoyage avec un chiffon sec suffit. Contrôlez périodiquement la fixation pour éviter tout jeu.

Puis-je remplacer moi-même le séparateur GW45479 ?

Oui, le remplacement est simple. Cependant, si l'armoire est sous tension, seule une personne qualifiée doit intervenir.

Où trouver la notice de montage du GW45479 ?

La notice est incluse dans le colis. Vous pouvez aussi la télécharger au format PDF sur notre site notice-facile.com.

Le séparateur supporte-t-il des câbles haute tension ?

Il est adapté aux câbles d'alimentation standard. Pour des applications spéciales, consultez les spécifications techniques Gewiss.

Existe-t-il d'autres versions du séparateur en fonction de la hauteur ?

Oui, Gewiss propose des séparateurs de différentes hauteurs : 1000, 1200, 1600, 1800 et 2000 mm (références GW 45 474 à 479).

MODE D'EMPLOI GW45479 Gewiss

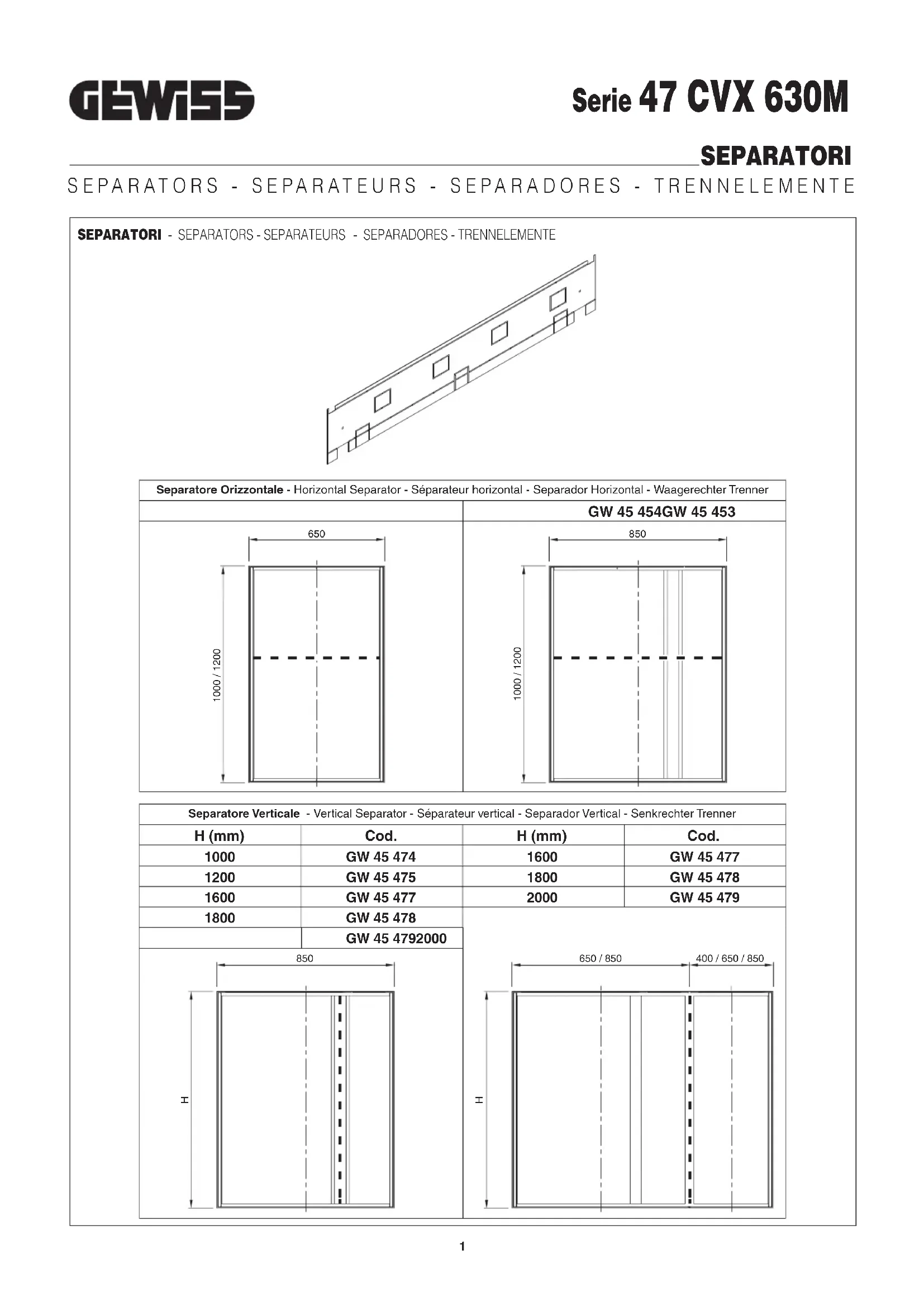

SEPARATORI - SEPARATORS - SEPARATEURS - SEPARADORES - TRENNELEMENTE

Separatore Orizzontale - Horizontal Separator - Séparateur horizontal - Separator Horizontal - Waagerechter Trenner
	GW 45 454GW 45 453
650	850
1000/1200	1000/1200

Separatore Verticale - Vertical Separator - Séparateur vertical - Separator Vertical - Senkrechter Trenner
H (mm)	Cod.	H (mm)	Cod.
1000	GW 45 474	1600	GW 45 477
1200	GW 45 475	1800	GW 45 478
1600	GW 45 477	2000	GW 45 479
1800	GW 45 478
	GW 45 4792000
850		650 / 850	400 / 650 / 850

GW 45 453 GW 45 454
GW 45 474 H=1040
GW 45 475 H=1240
GW 45 477 H=1640
GW 45 478 H=1840
GW 45 479 H=2040
GW 45 457 H=1640
GW 45 458 H=1840
GW 45 459 H=2040

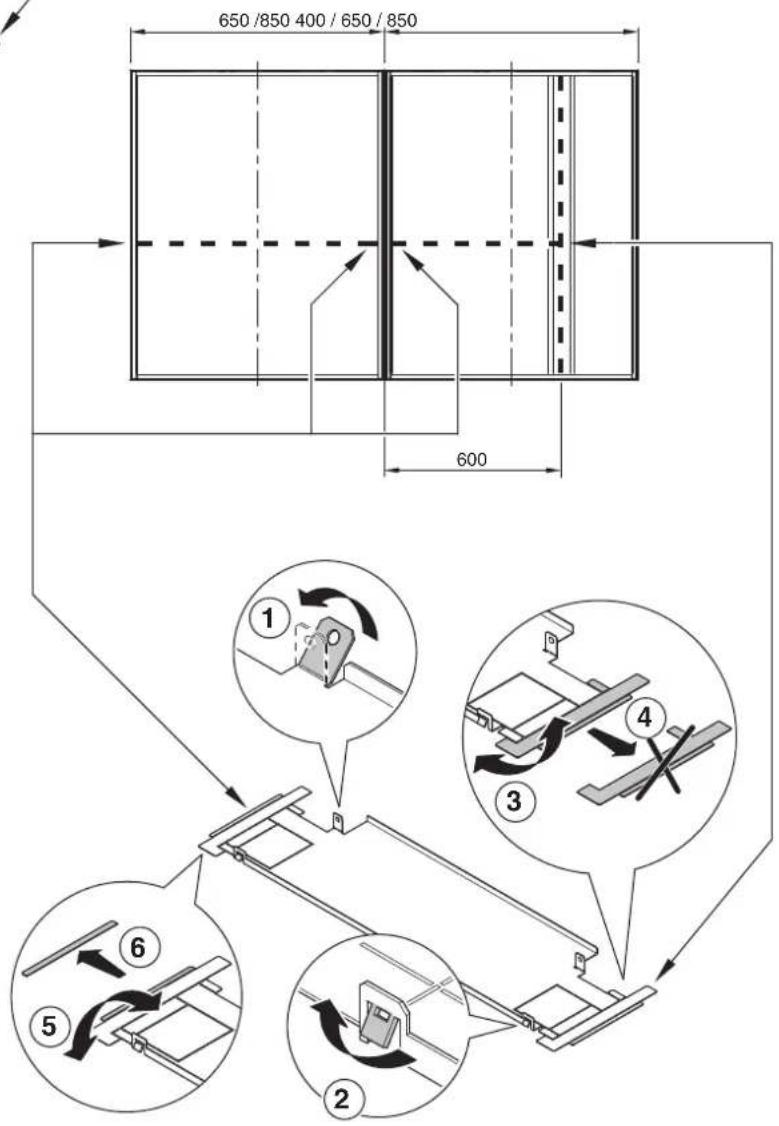

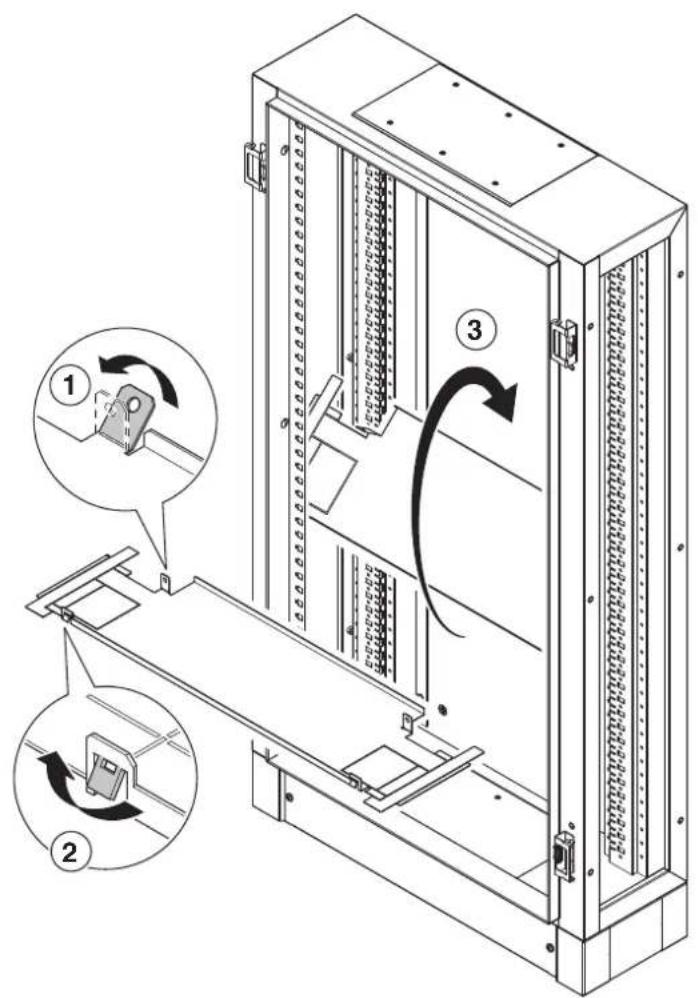

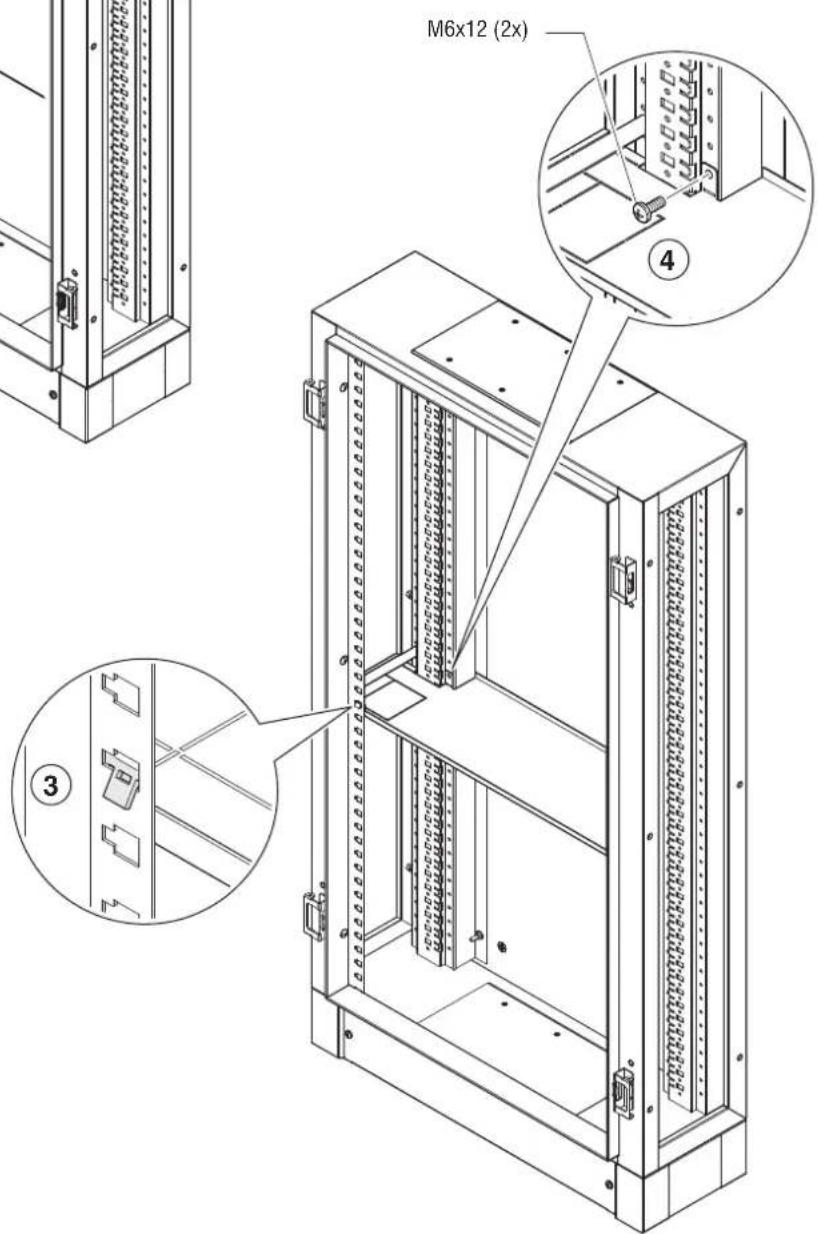

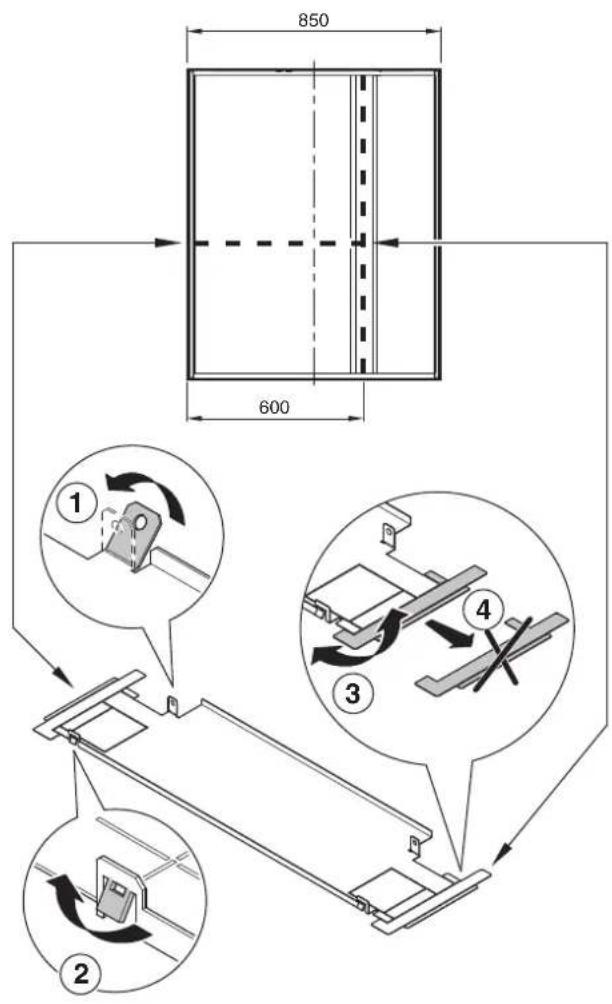

MONTAGGIO SEPARATORE ORIZZONTALE: GW 45 453 - GW 45 454

HORIZONTAL SEPARATOR ASSEMBLY: GW 45 453 - GW 45 454 - MONTAGE DU SEPARATEUR HORIZONTAL : GW 45 453 - GW 45 454

MONTAJE SEPARADOR HORIZONTAL: GW 45 453 - GW 45 454 - MONTAGE WAAGERECHTES TRENNELEMENT: GW 45 453 - GW 45 454

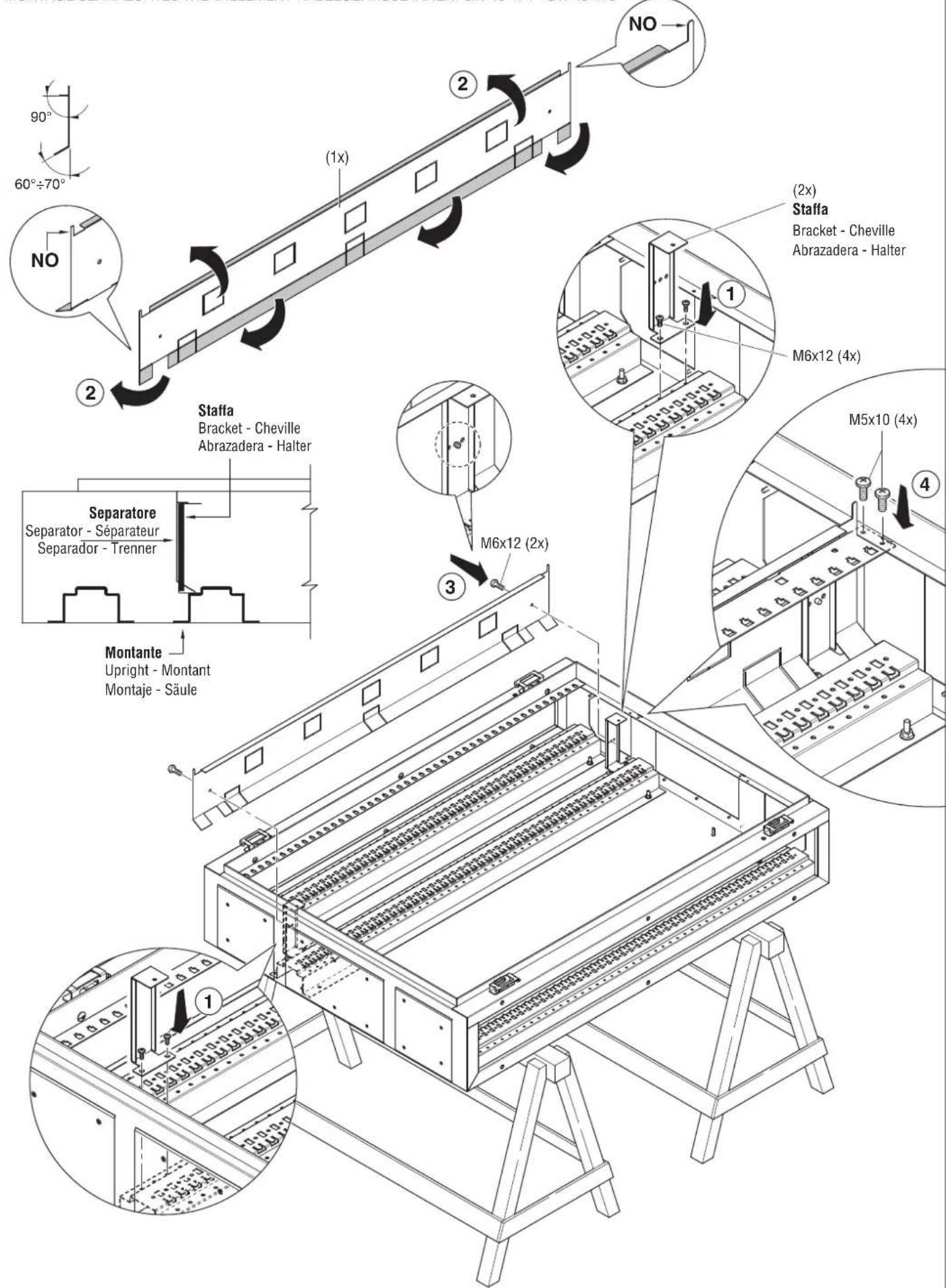

MONTAGGIO SEPARATORE VERTICAL VANO CAVI INTERNO: GW 45 474 - GW 45 475

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 474 - GW 45 475 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÁBLES INTERNE : GW 45 474 - GW 45 475 - MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNA CABLES: GW 45 474 - GW 45 475 MONTAGE SENKRECHTES TRENNELEMENT KABELGHEÄUSE INNEN: GW 45 474 - GW 45 475

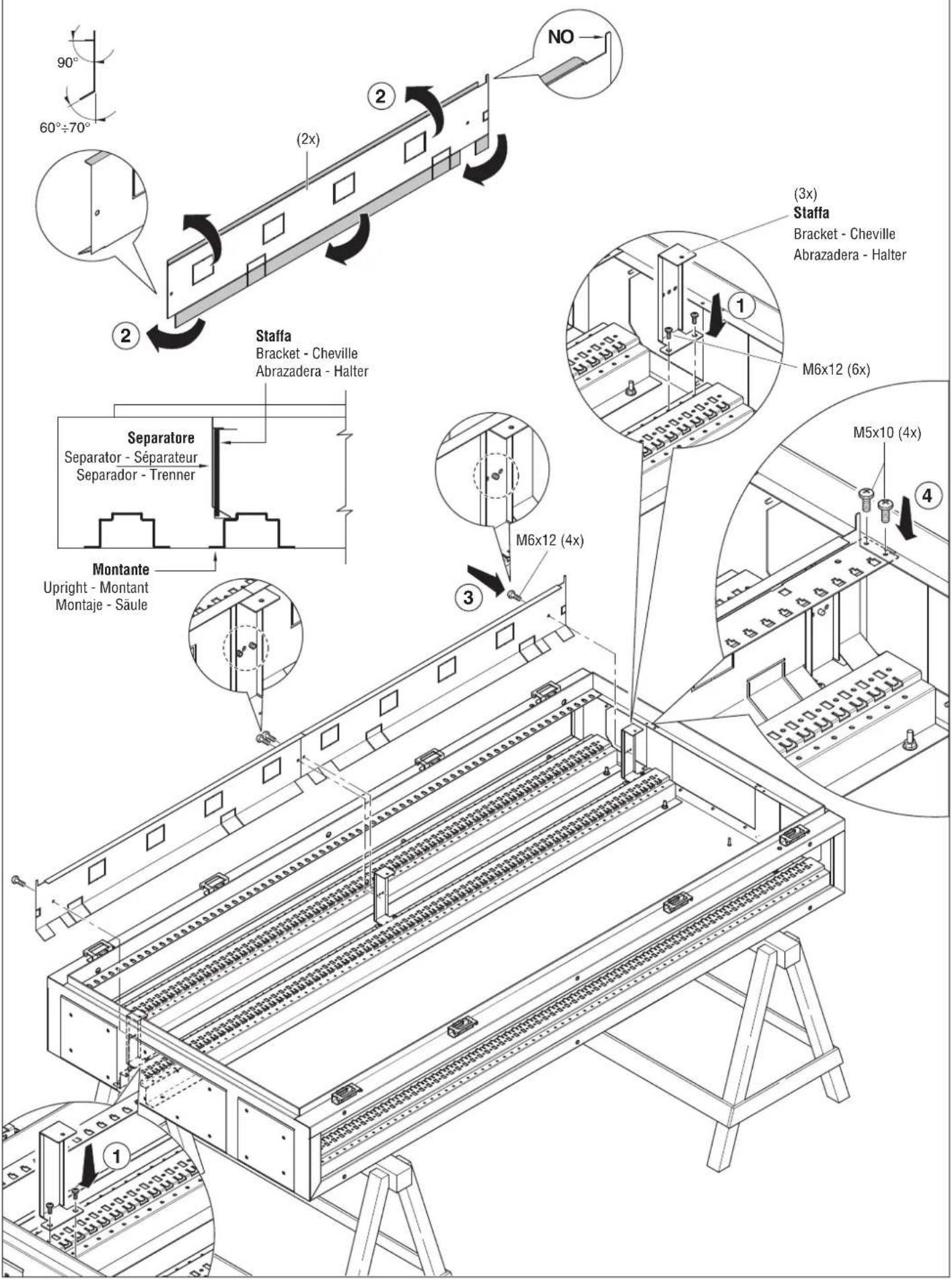

MONTAGGIO SEPARATORE VERTICAL VANO CAVI INTERNO: GW 45 477 - GW 45 478 - GW 45 479

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 477 - GW 45 478 - GW 45 479 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÁBLES INTERNE : GW 45 477 - GW 45 478 - GW 45 479 MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNA CABLES: GW 45 477 - GW 45 478 - GW 45 479 - MONTAGE SENKRECHTES TRENNELEMENT KABELGEHAUSE INNEN: GW 45 477 - GW 45 478 - GW 45 479

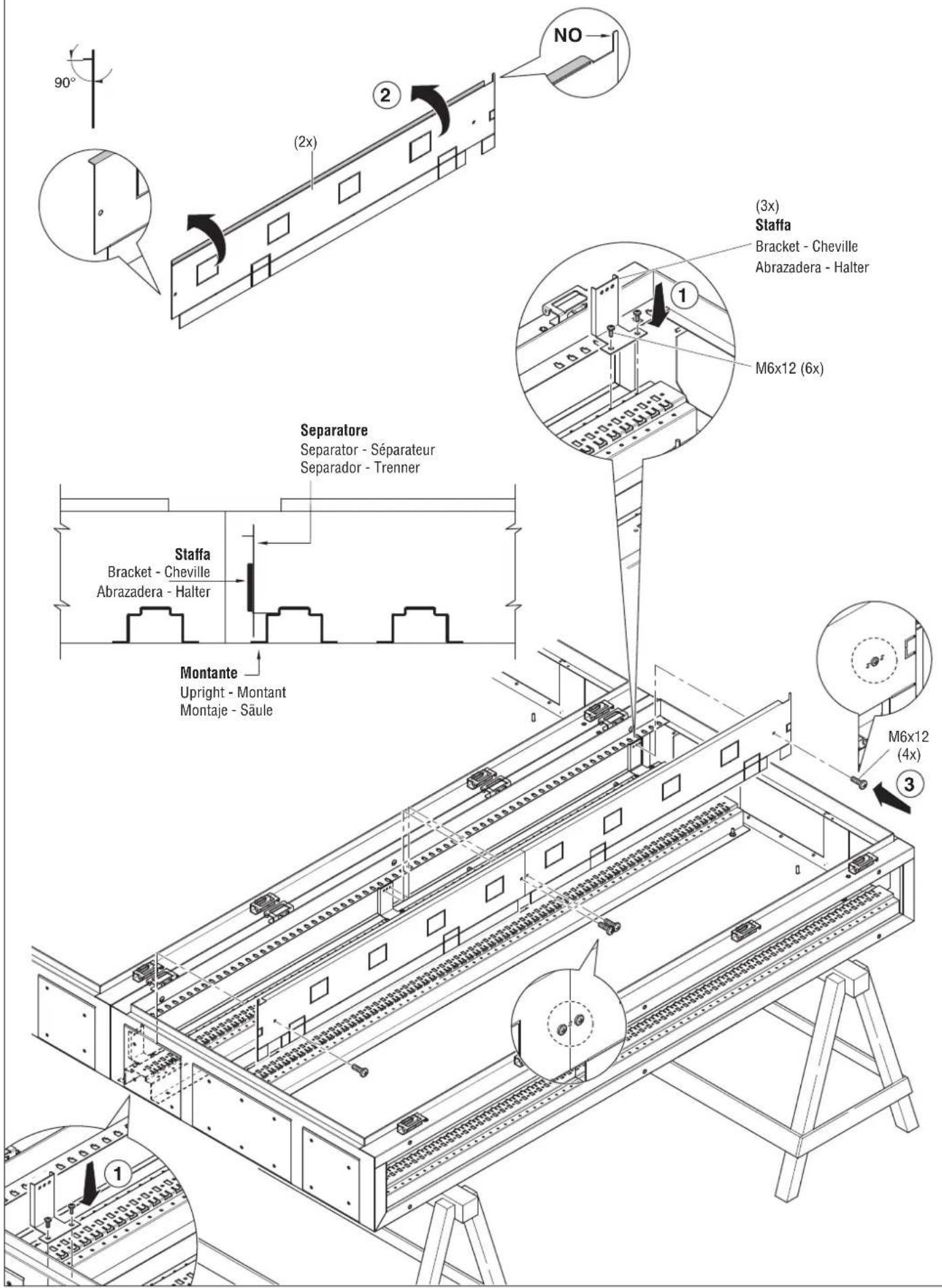

MONTAGGIO SEPARATORE VERTICALE: GW 45 457 - GW 45 458 - GW 45 459

VERTICAL SEPARATOR ASSEMBLY: GW 45 457 - GW 45 458 - GW 45 459 - MONTAGE DU SEPARATEUR VERTICAL : GW 45 457 - GW 45 458 - GW 45 459 - MONTAGE SENKRECHTES TRENNELEMENT: GW 45 457 - GW 45 458 - GW 45 459
