GW45453 - Équipement électrique industriel Gewiss - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Séparateur horizontal pour armoire électrique
Modèle	GW45453
Marque	Gewiss
Catégorie	Équipement électrique industriel
Dimensions (L x H x P)	650 x 1000 x 50 mm (approx.)
Poids	Environ 1,5 kg
Matériau	Acier peint ou plastique technique
Couleur	Gris RAL 7035 (standard)
Fonction principale	Séparation horizontale des câbles dans les armoires électriques
Montage	Fixation par clips ou vis sur profilés DIN
Alimentation	Aucune (passif)
Consommation électrique	0 W
Température de fonctionnement	-25°C à +60°C
Indice de protection	IP20
Normes	CE, EN 61439
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Respecter les instructions de montage pour éviter les risques électriques
Pièces détachées	Disponibles auprès du fabricant
Réparabilité	Non réparable, remplacer l'élément défectueux
Garantie	2 ans

FOIRE AUX QUESTIONS - GW45453 Gewiss

Comment installer le séparateur horizontal GW45453 ?

Suivez les instructions de montage fournies : fixez le séparateur sur les profilés de l'armoire à l'aide des clips ou vis inclus. Assurez-vous qu'il est bien aligné et verrouillé.

Le GW45453 est-il compatible avec les armoires électriques de différentes tailles ?

Oui, ce séparateur est conçu pour s'adapter à des largeurs d'armoire de 650 mm à 850 mm. Vérifiez les dimensions dans la notice.

Quels outils sont nécessaires pour le montage ?

Un tournevis cruciforme est généralement suffisant pour fixer les vis. Aucun outil spécial n'est requis.

Puis-je utiliser ce séparateur dans une armoire extérieure ?

Non, ce produit est destiné à un usage en intérieur uniquement. Il n'est pas conçu pour résister aux intempéries.

Le GW45453 nécessite-t-il une maintenance particulière ?

Un nettoyage périodique avec un chiffon sec suffit. Vérifiez visuellement l'état des fixations une fois par an.

Comment commander des pièces de rechange pour le GW45453 ?

Contactez votre revendeur Gewiss ou consultez le site web officiel. Les clips de fixation sont disponibles séparément.

Quelle est la capacité de charge de ce séparateur ?

Il supporte le poids de câbles standards (jusqu'à 50 kg/m linéaire). Ne pas dépasser cette charge pour éviter tout risque de déformation.

Le produit est-il livré avec des instructions de montage ?

Oui, une notice de montage illustrée est incluse dans l'emballage. Des explications multilingues sont fournies.

Puis-je monter ce séparateur verticalement ?

Le GW45453 est un séparateur horizontal. Pour une séparation verticale, utilisez les modèles GW 45 457, GW 45 458 ou GW 45 459.

Où puis-je trouver la notice complète du GW45453 ?

La notice est disponible en téléchargement gratuit sur le site notice-facile.com au format PDF. Utilisez la fonction de recherche avec le modèle.

MODE D'EMPLOI GW45453 Gewiss

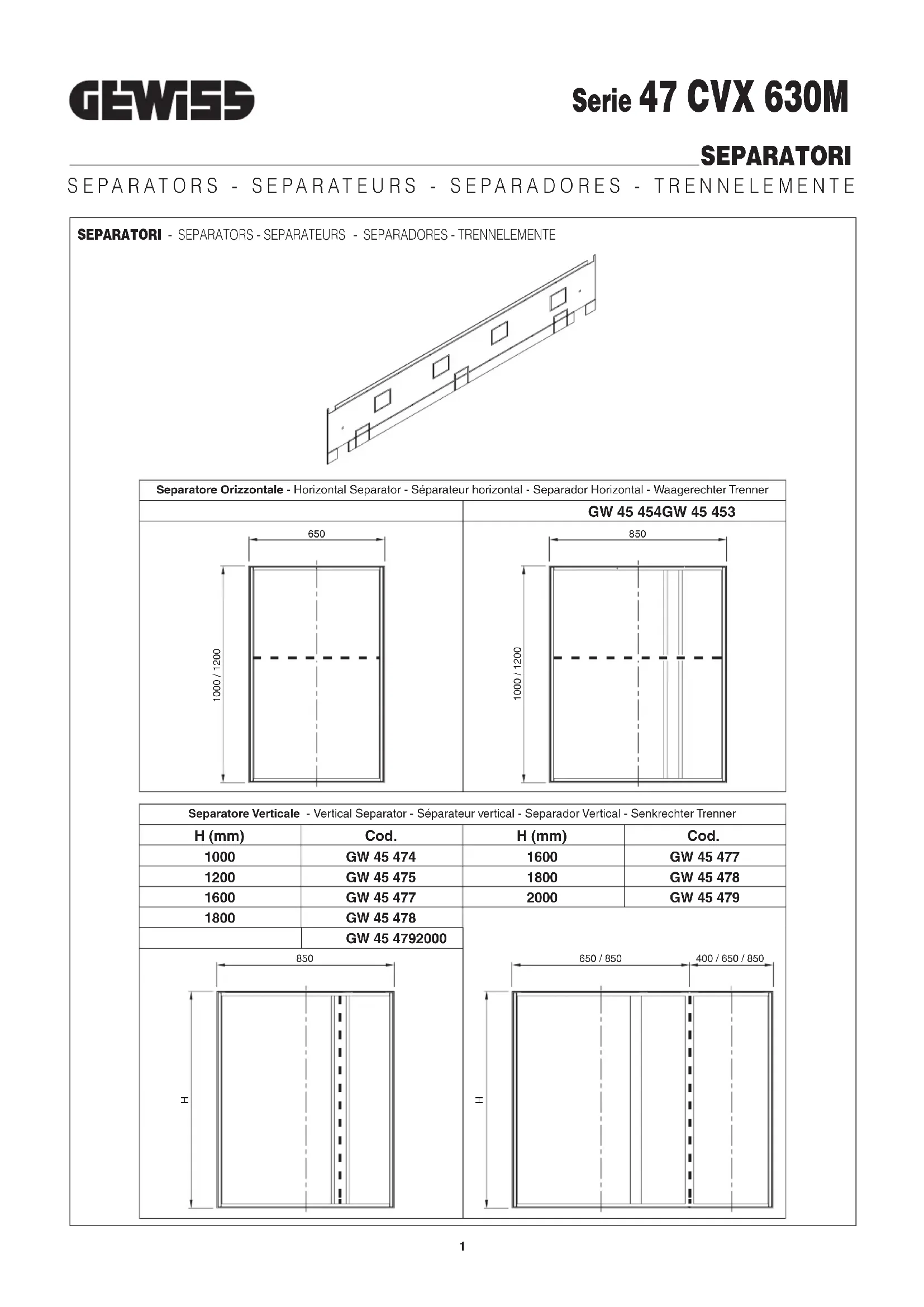

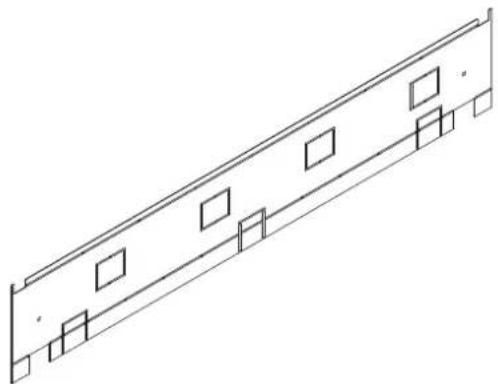

SEPARATORI - SEPARATORS - SEPARATEURS - SEPARADORES - TRENNELEMENTE

Separatore Orizzontale - Horizontal Separator - Séparateur horizontal - Separator Horizontal - Waagerechter Trenner
	GW 45 454GW 45 453
650	850
1000/1200	1000/1200

Separatore Verticale - Vertical Separator - Séparateur vertical - Separador Vertical - Senkrechter Trenner
H (mm)	Cod.	H (mm)	Cod.
1000	GW 45 474	1600	GW 45 477
1200	GW 45 475	1800	GW 45 478
1600	GW 45 477	2000	GW 45 479
1800	GW 45 478
	GW 45 4792000
850		650 / 850	400 / 650 / 850

GW 45 453 GW 45 454
GW 45 474 H=1040
GW 45 475 H=1240
GW 45 477 H=1640
GW 45 478 H=1840
GW 45 479 H=2040
GW 45 457 H=1640
GW 45 458 H=1840
GW 45 459 H=2040

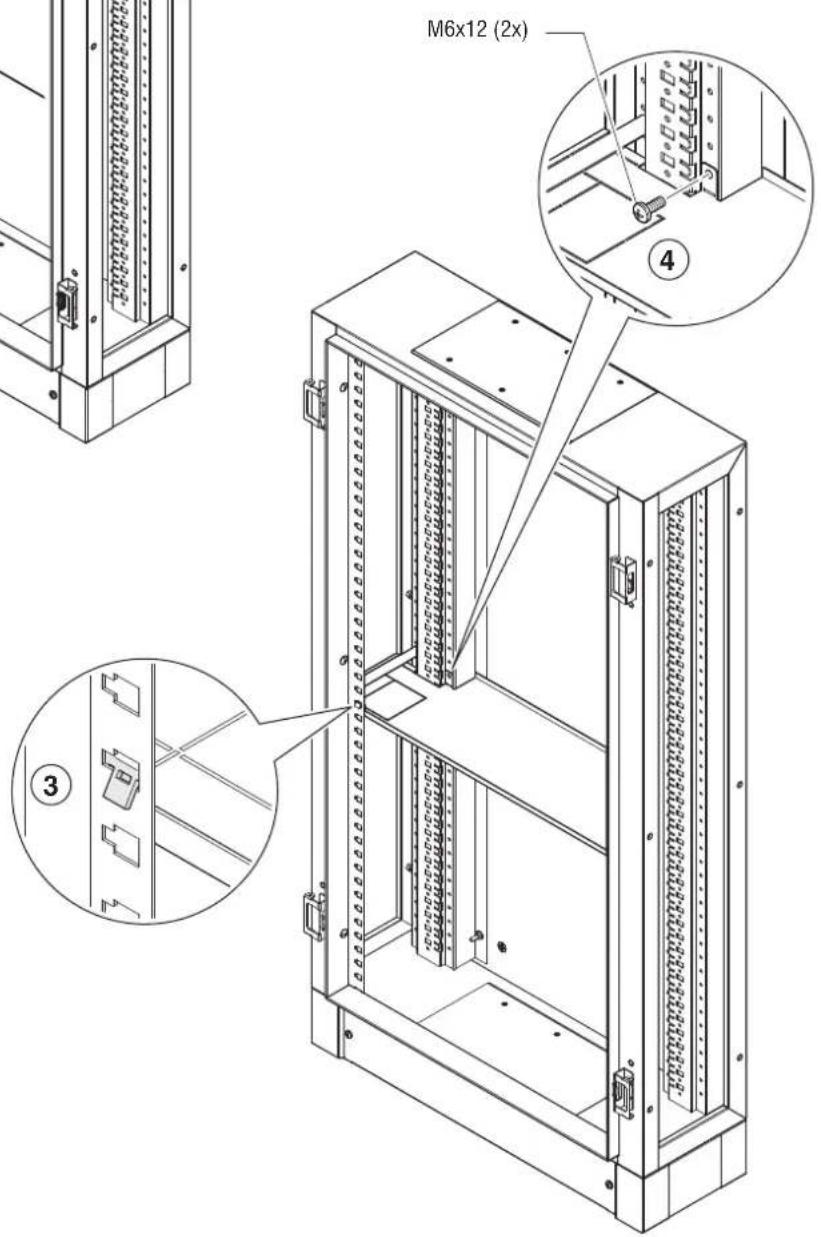

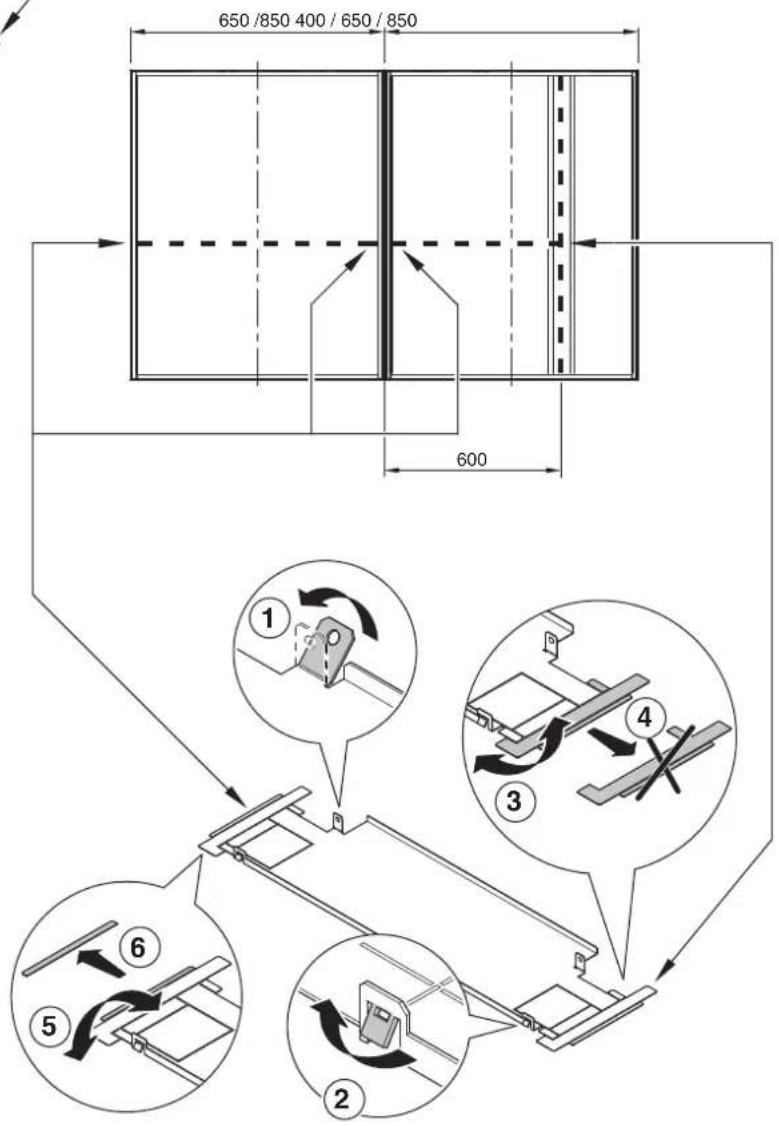

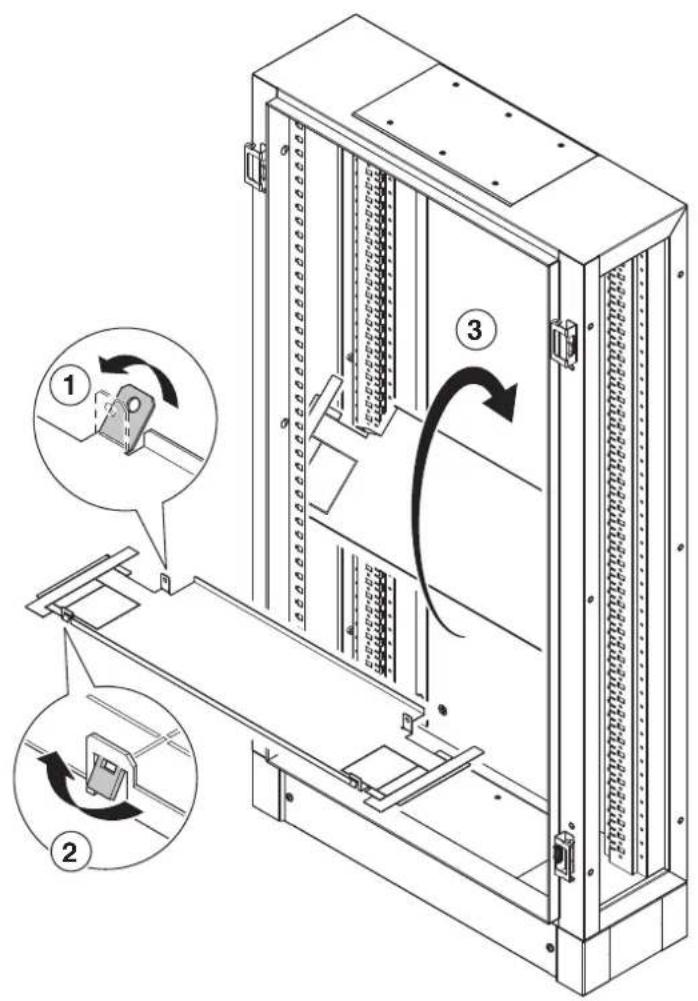

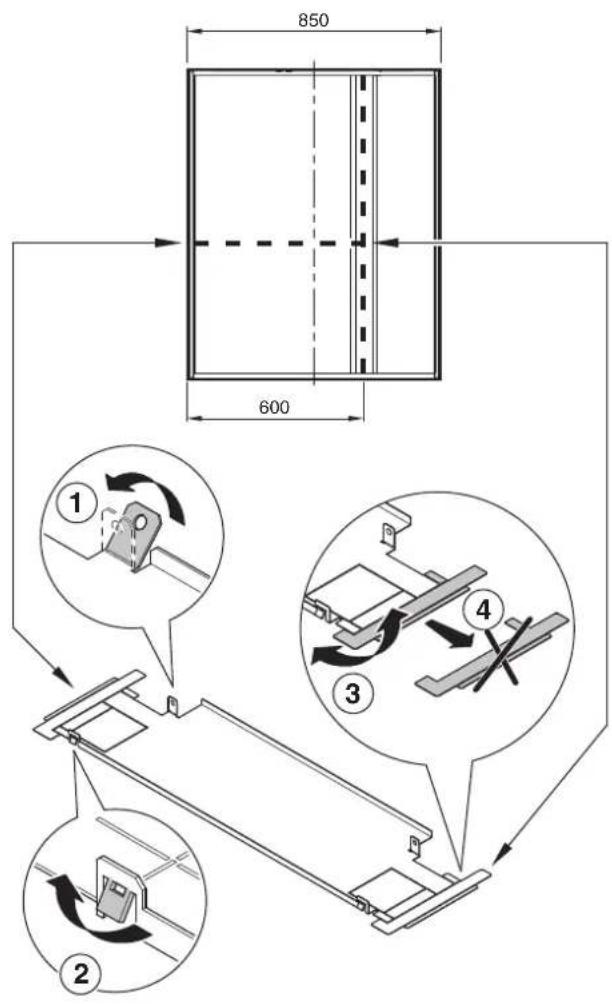

MONTAGGIO SEPARATORE ORIZZONTALE: GW 45 453 - GW 45 454

HORIZONTAL SEPARATOR ASSEMBLY: GW 45 453 - GW 45 454 - MONTAGE DU SEPARATEUR HORIZONTAL : GW 45 453 - GW 45 454
MONTAJE SEPARADOR HORIZONTAL: GW 45 453 - GW 45 454 - MONTAGE WAAGERECHTES TRENNELEMENT: GW 45 453 - GW 45 454

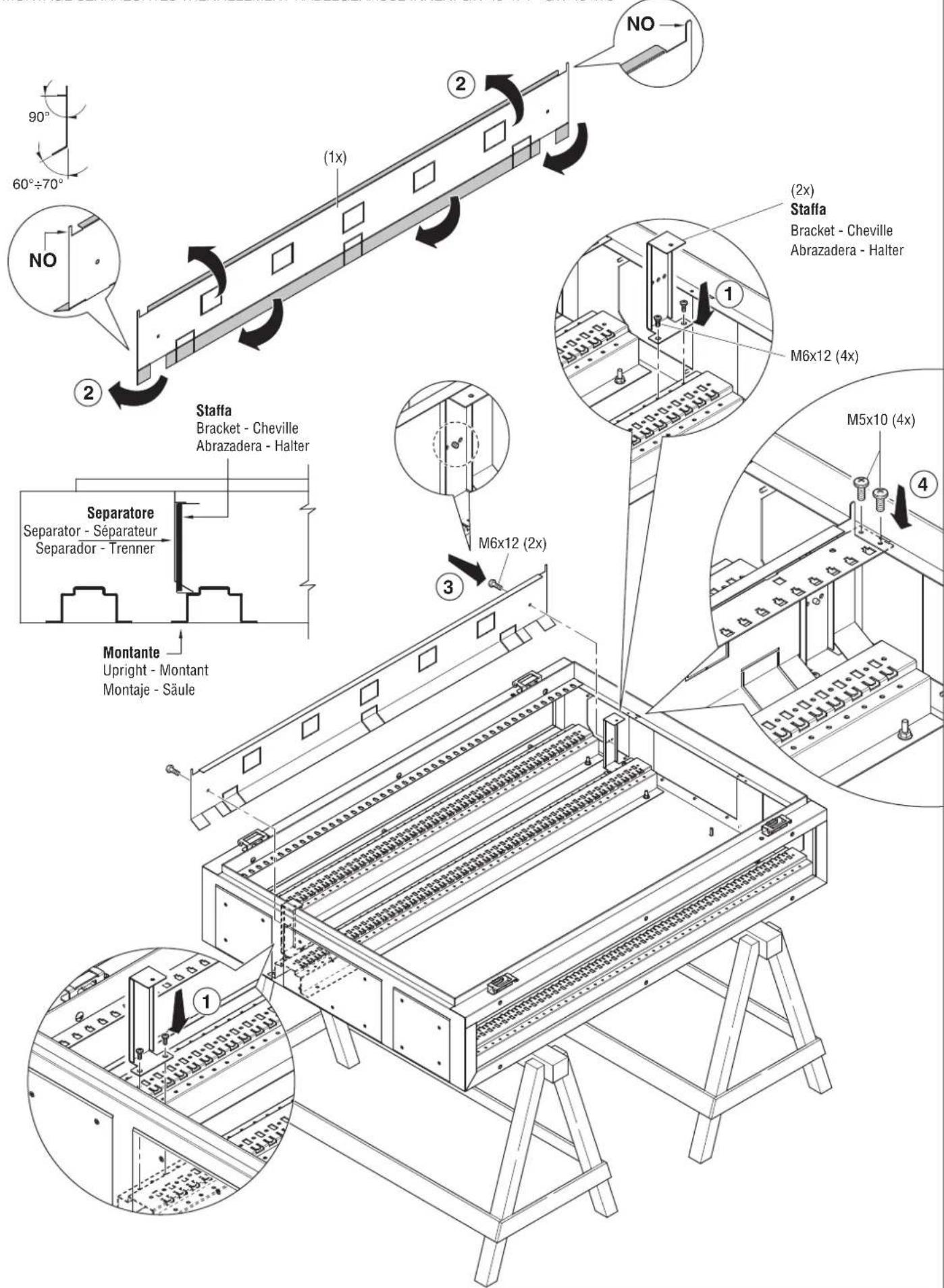

MONTAGGIO SEPARATORE VERTICAL VANO CAVI INTERNO: GW 45 474 - GW 45 475

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 474 - GW 45 475 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÁBLES INTERNE: GW 45 474 - GW 45 475 - MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNRA CABLES: GW 45 474 - GW 45 475 MONTAGE SENKRECHTES TRENNELEMENT KABELGEHAUSE INNEN: GW 45 474 - GW 45 475

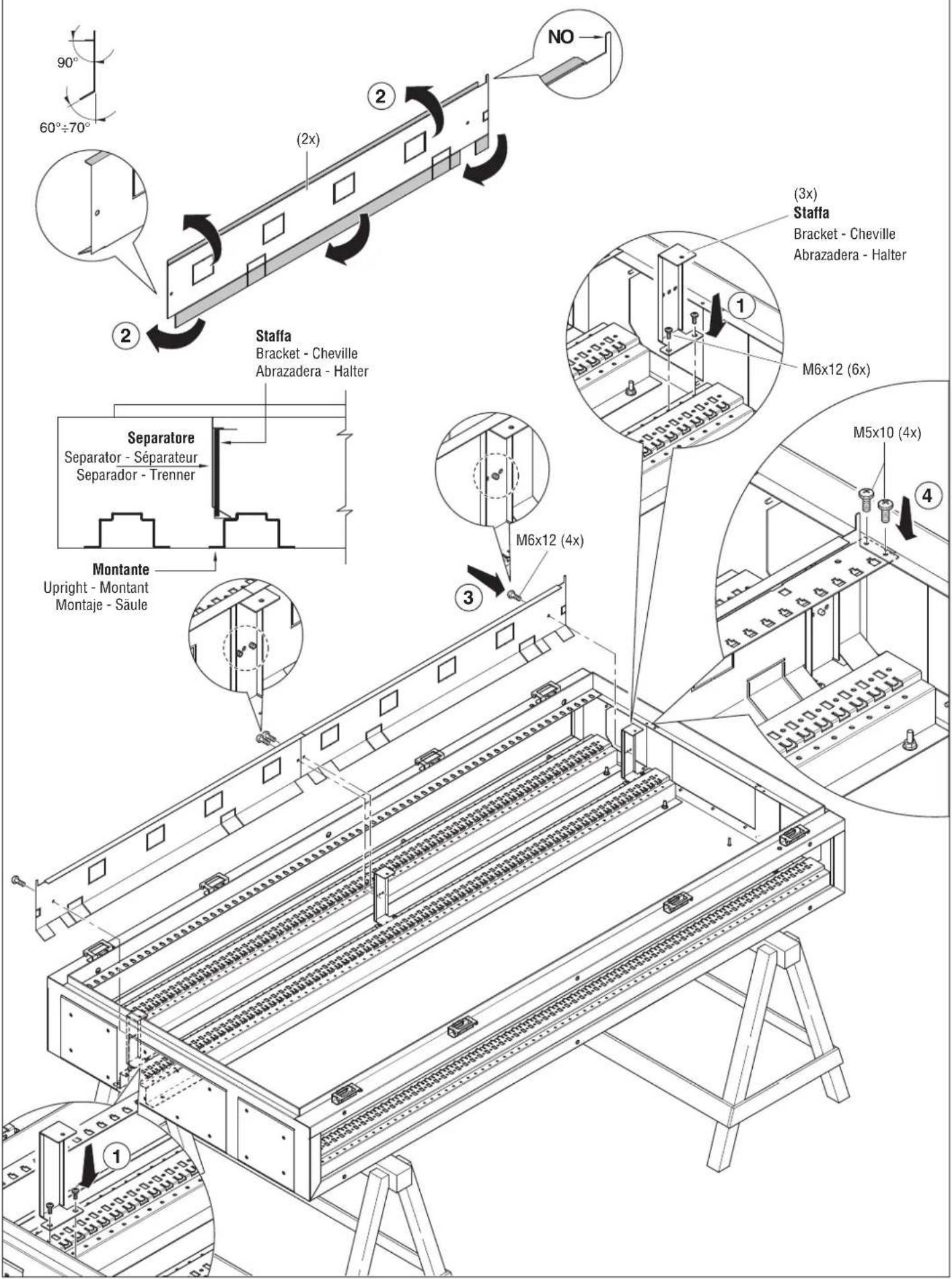

MONTAGGIO SEPARATORE VERTICAL VANO CAVI INTERNO: GW 45 477 - GW 45 478 - GW 45 479

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 477 - GW 45 478 - GW 45 479 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÁBLES INTERNE : GW 45 477 - GW 45 478 - GW 45 479 MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNA CABLES: GW 45 477 - GW 45 478 - GW 45 479 - MONTAGE SENKRECHTES TRENNELEMENT KABELGEHAUSE INNEN: GW 45 477 - GW 45 478 - GW 45 479

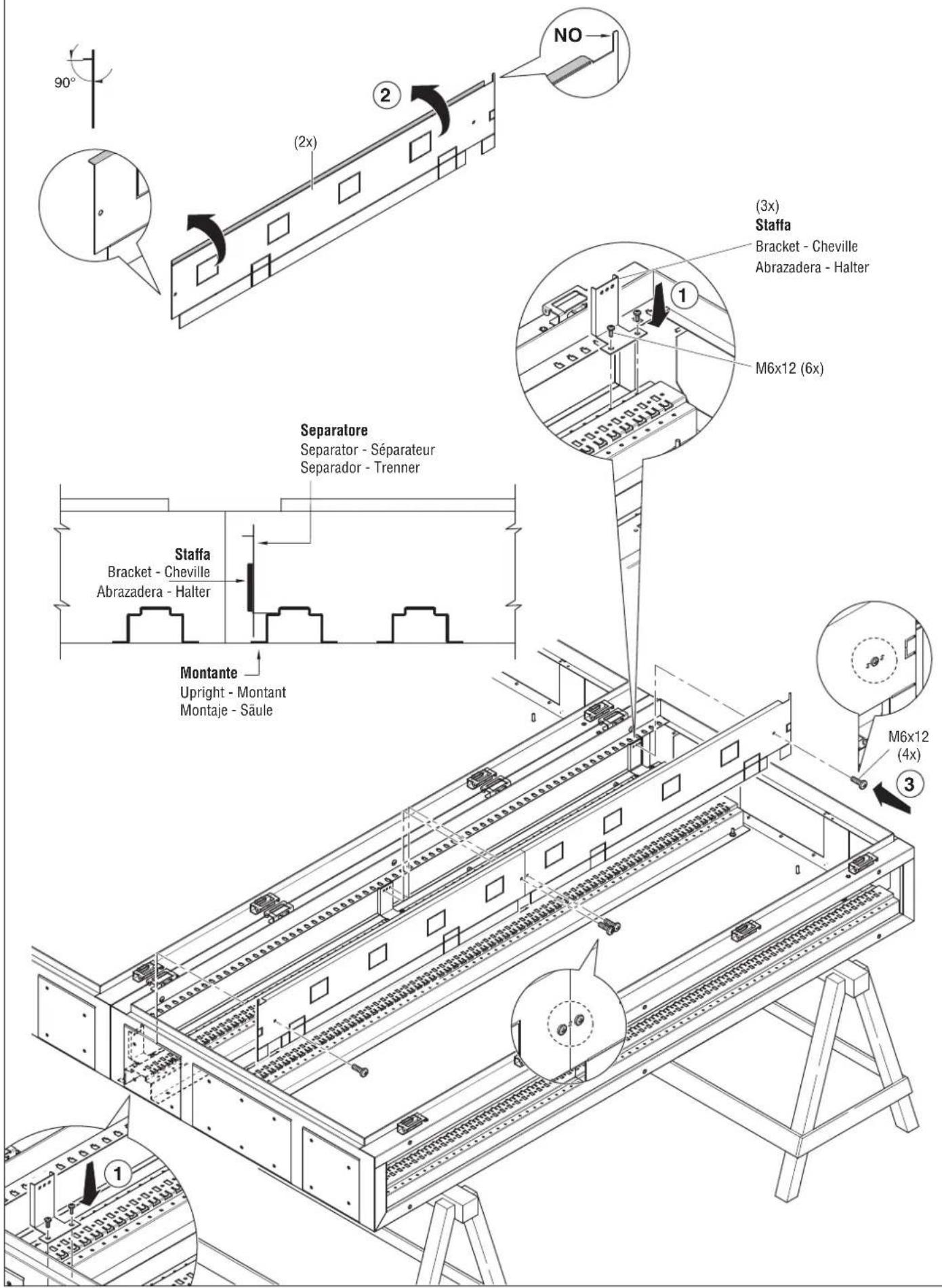

MONTAGGIO SEPARATORE VERTICALE: GW 45 457 - GW 45 458 - GW 45 459

VERTICAL SEPARATOR ASSEMBLY: GW 45 457 - GW 45 458 - GW 45 459 - MONTAGE DU SEPARATEUR VERTICAL : GW 45 457 - GW 45 458 - GW 45 459 - MONTAGE SENKRECHTES TRENNELEMENT: GW 45 457 - GW 45 458 - GW 45 459
