Type de produit	Séparateur électrique industriel (horizontal et vertical)
Marque	Gewiss
Modèle	GW45458
Catégorie	Équipement électrique industriel
Domaines d'utilisation	Tableaux électriques, armoires de distribution, compartiments câbles
Types de séparateurs	Horizontal (GW 45 453, GW 45 454) et Vertical (GW 45 474, 475, 477, 478, 479, 457, 458, 459)
Hauteurs disponibles (séparateur vertical)	1000, 1200, 1600, 1800, 2000 mm
Dimensions (séparateur horizontal)	650, 850, 1000/1200 mm (largeur)
Matériau	Polycarbonate ou ABS (isolant électrique)
Couleur	Gris (standard)
Indice de protection	IP20 (estimation pour usage interne)
Température de fonctionnement	-25 °C à +60 °C
Résistance aux chocs	IK07 (estimation)
Tension assignée	Jusqu'à 1000 V AC / 1500 V DC (estimation)
Courant assigné	Jusqu'à 250 A (estimation)
Fixation	Montage sur rail DIN ou vis
Fonctions principales	Séparation des conducteurs, compartimentage des câbles, organisation des armoires
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Consignes de sécurité	Couper l'alimentation avant installation ; porter des EPI
Normes	Conforme aux normes CEI 61439, EN 50274 (estimation)
Accessoires	Brides de fixation, cache-bornes (non fournis)
Garantie	2 ans
Pays d'origine	Italie

FOIRE AUX QUESTIONS - GW45458 Gewiss

Quels sont les modèles de séparateurs horizontaux disponibles ?

Les modèles horizontaux sont le GW 45 453 (650/850 mm) et le GW 45 454 (1000/1200 mm).

Quelle est la hauteur du séparateur vertical GW 45 477 ?

Le modèle GW 45 477 a une hauteur de 1600 mm.

Comment installer le séparateur horizontal ?

Fixez le séparateur horizontal à l'aide des clips ou vis prévues. Référez-vous au schéma de montage dans la notice.

Puis-je utiliser ces séparateurs en extérieur ?

Ces séparateurs sont conçus pour une utilisation en intérieur (armoires électriques). Pour l'extérieur, un indice de protection plus élevé est nécessaire.

Quel matériau est utilisé pour les séparateurs ?

Les séparateurs sont fabriqués en polycarbonate ou ABS, offrant une bonne isolation électrique et résistance mécanique.

Comment nettoyer les séparateurs ?

Utilisez un chiffon sec ou légèrement humide. N'utilisez jamais de nettoyants abrasifs ou de solvants.

Quelle est la température maximale de fonctionnement ?

La température de fonctionnement est comprise entre -25 °C et +60 °C.

Ces séparateurs sont-ils conformes aux normes ?

Oui, ils sont conformes aux normes CEI 61439 et EN 50274 (estimation).

Comment obtenir des pièces de rechange ?

Contactez le service client Gewiss au [phone] ou par email à [e-mail].

Puis-je monter le séparateur vertical dans un compartiment câble ?

Oui, les modèles GW 45 474 et GW 45 475 sont spécialement conçus pour le compartiment câble interne.

MODE D'EMPLOI GW45458 Gewiss

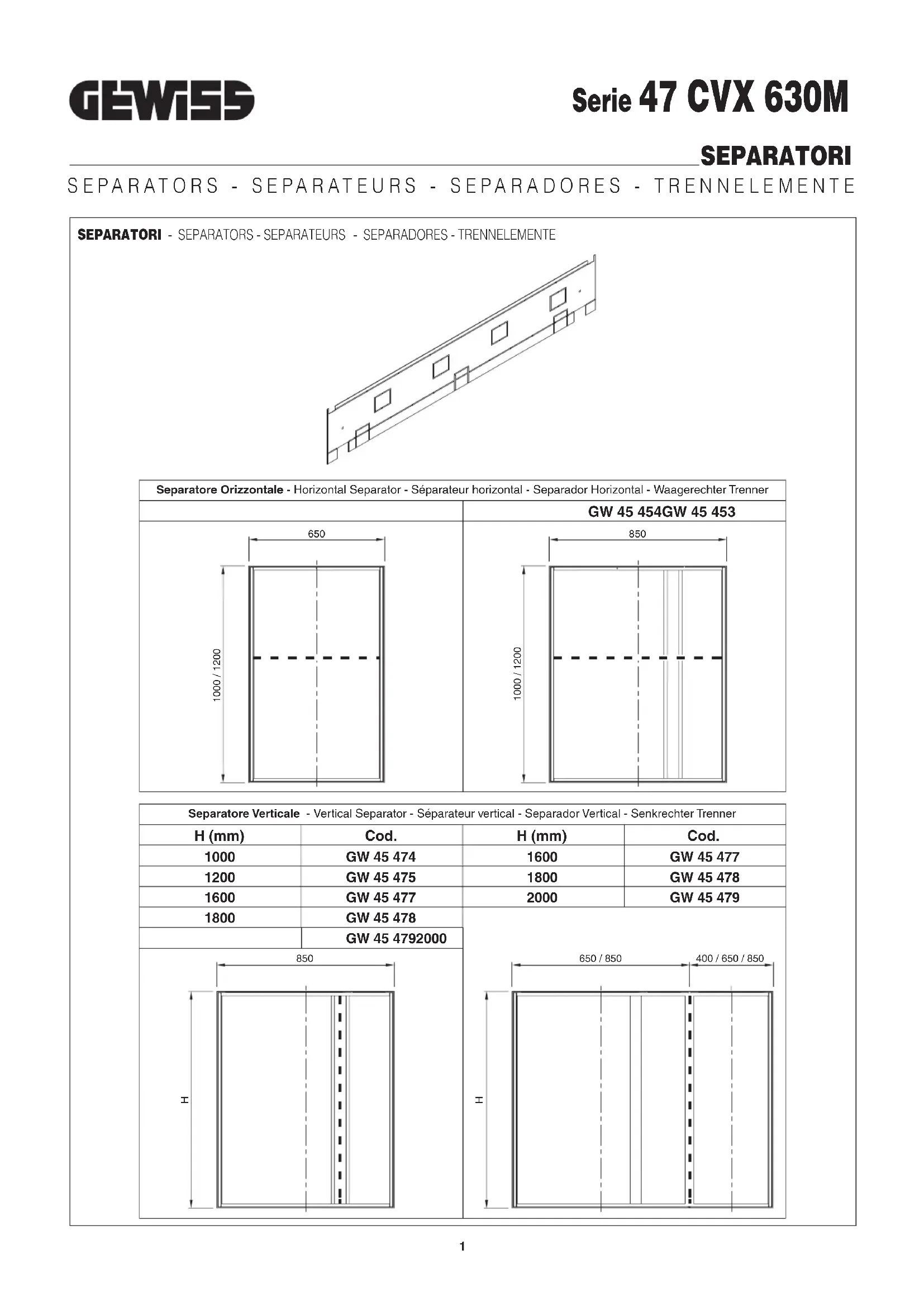

SEPARATORI - SEPARATORS - SEPARATEURS - SEPARADORES - TRENNELEMENTE

Separatore Orizzontale - Horizontal Separator - Séparateur horizontal - Separator Horizontal - Waagerechter Trenner
	GW 45 454GW 45 453
650	850
1000/1200	1000/1200

Separatore Verticale - Vertical Separator - Séparateur vertical - Separador Vertical - Senkrechter Trenner
H (mm)	Cod.	H (mm)	Cod.
1000	GW 45 474	1600	GW 45 477
1200	GW 45 475	1800	GW 45 478
1600	GW 45 477	2000	GW 45 479
1800	GW 45 478
	GW 45 4792000
850		650 / 850	400 / 650 / 850

GW 45 453 GW 45 454
GW 45 474 H=1040
GW 45 475 H=1240
GW 45 477 H=1640
GW 45 478 H=1840
GW 45 479 H=2040
GW 45 457 H=1640
GW 45 458 H=1840
GW 45 459 H=2040

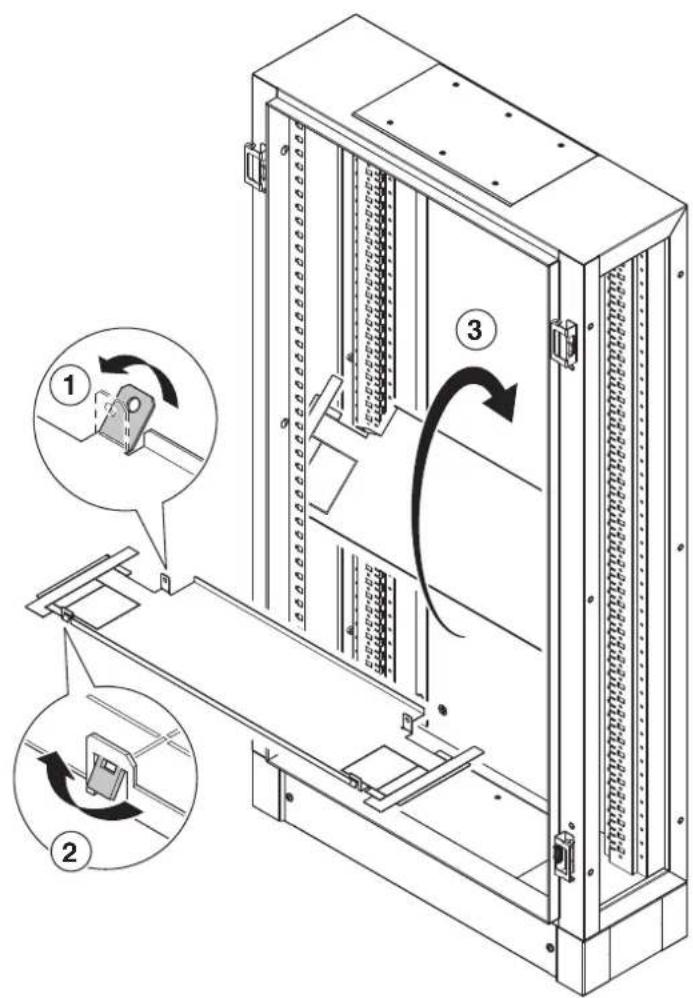

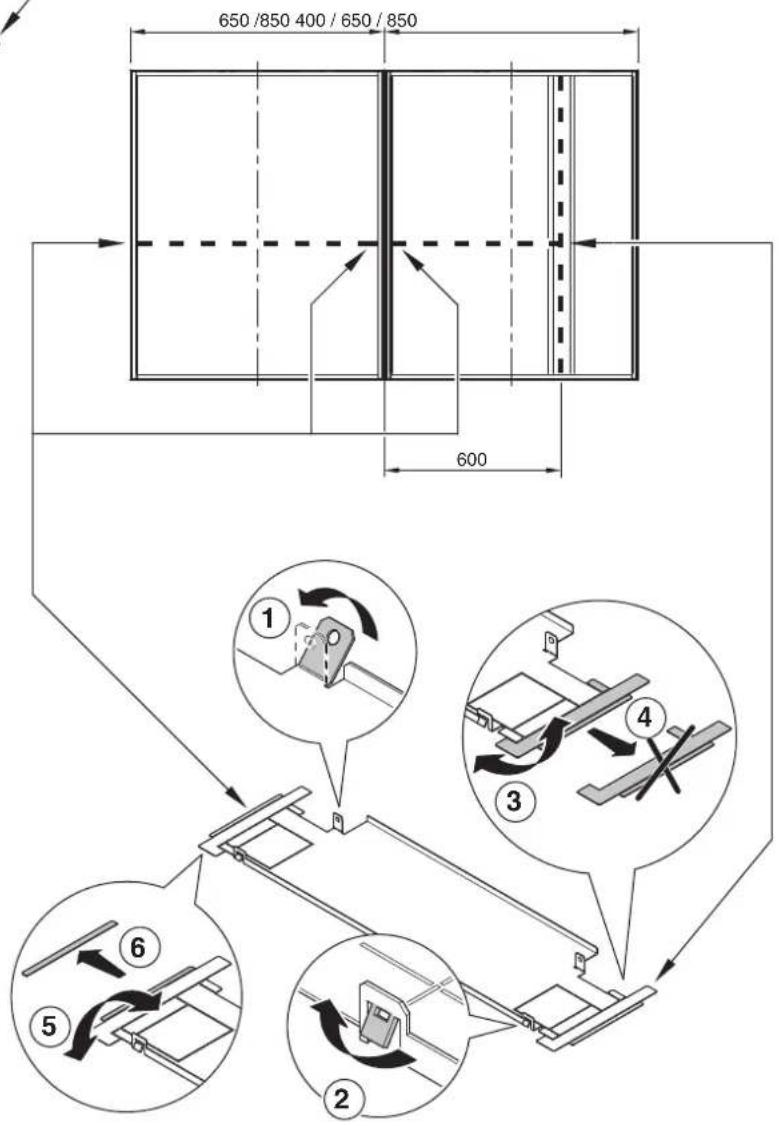

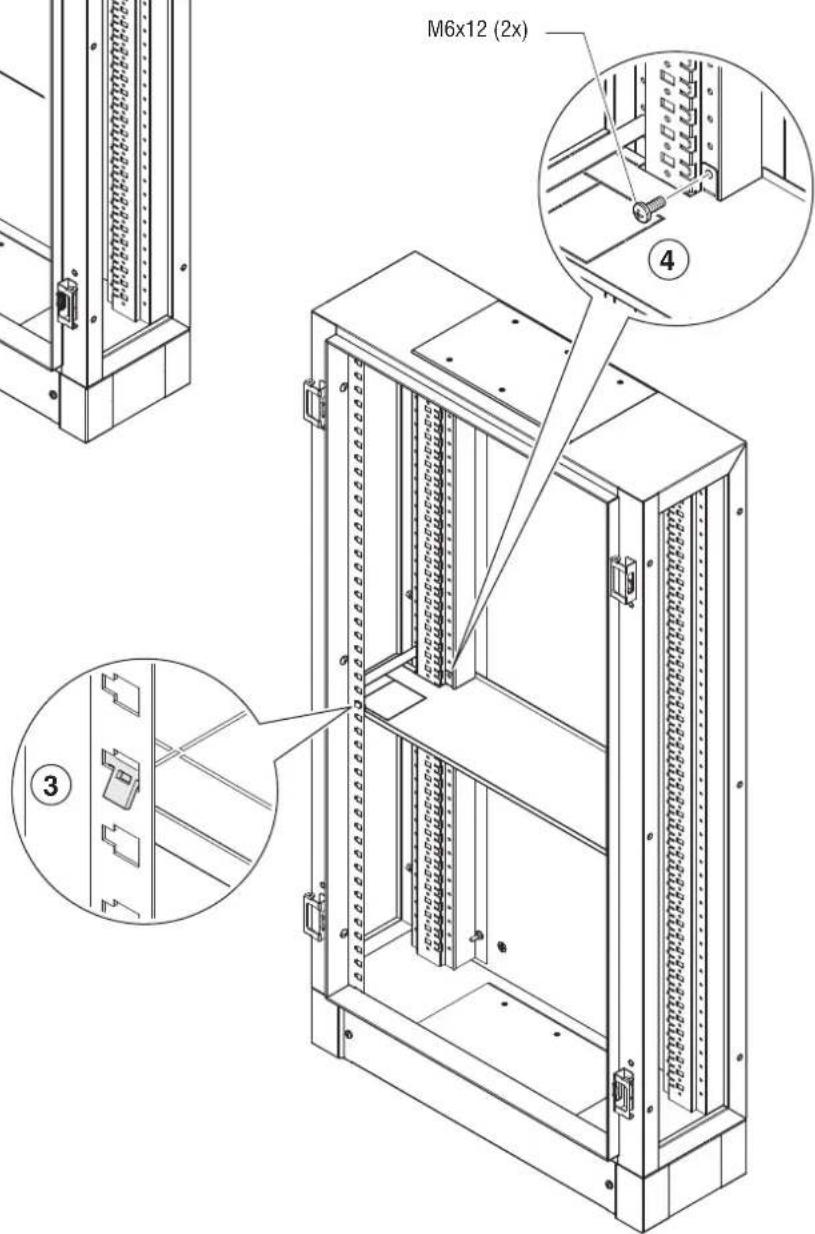

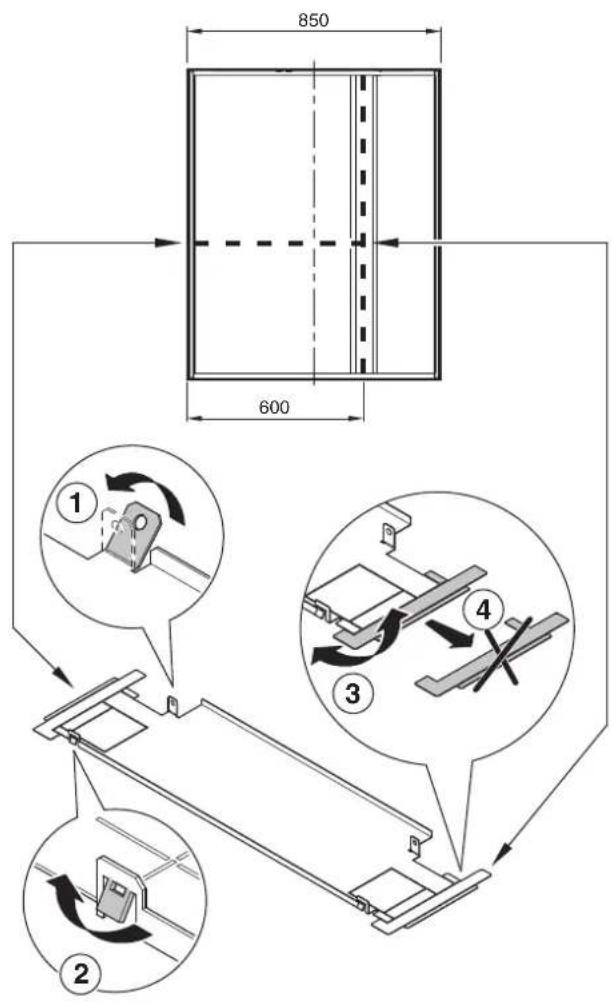

MONTAGGIO SEPARATORE ORIZZONTALE: GW 45 453 - GW 45 454

HORIZONTAL SEPARATOR ASSEMBLY: GW 45 453 - GW 45 454 - MONTAGE DU SEPARATEUR HORIZONTAL : GW 45 453 - GW 45 454

MONTAJE SEPARADOR HORIZONTAL: GW 45 453 - GW 45 454 - MONTAGE WAAGERECHTES TRENNELEMENT: GW 45 453 - GW 45 454

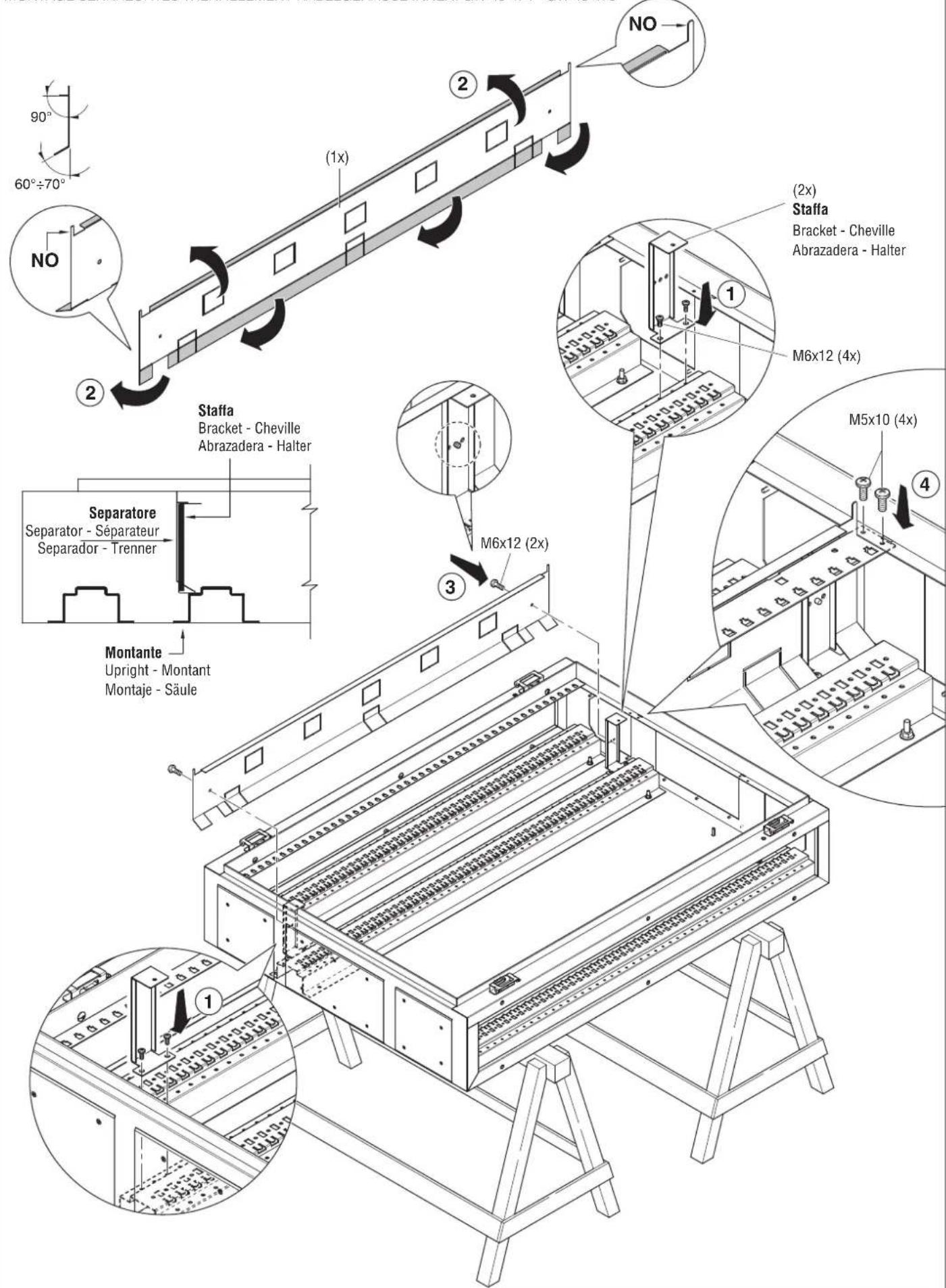

MONTAGGIO SEPARATORE VERTICAL VANO CAVI INTERNO: GW 45 474 - GW 45 475

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 474 - GW 45 475 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÁBLES INTERNE : GW 45 474 - GW 45 475 - MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNA CABLES: GW 45 474 - GW 45 475 MONTAGE SENKRECHTES TRENNELEMENT KABELGHEÄUSE INNEN: GW 45 474 - GW 45 475

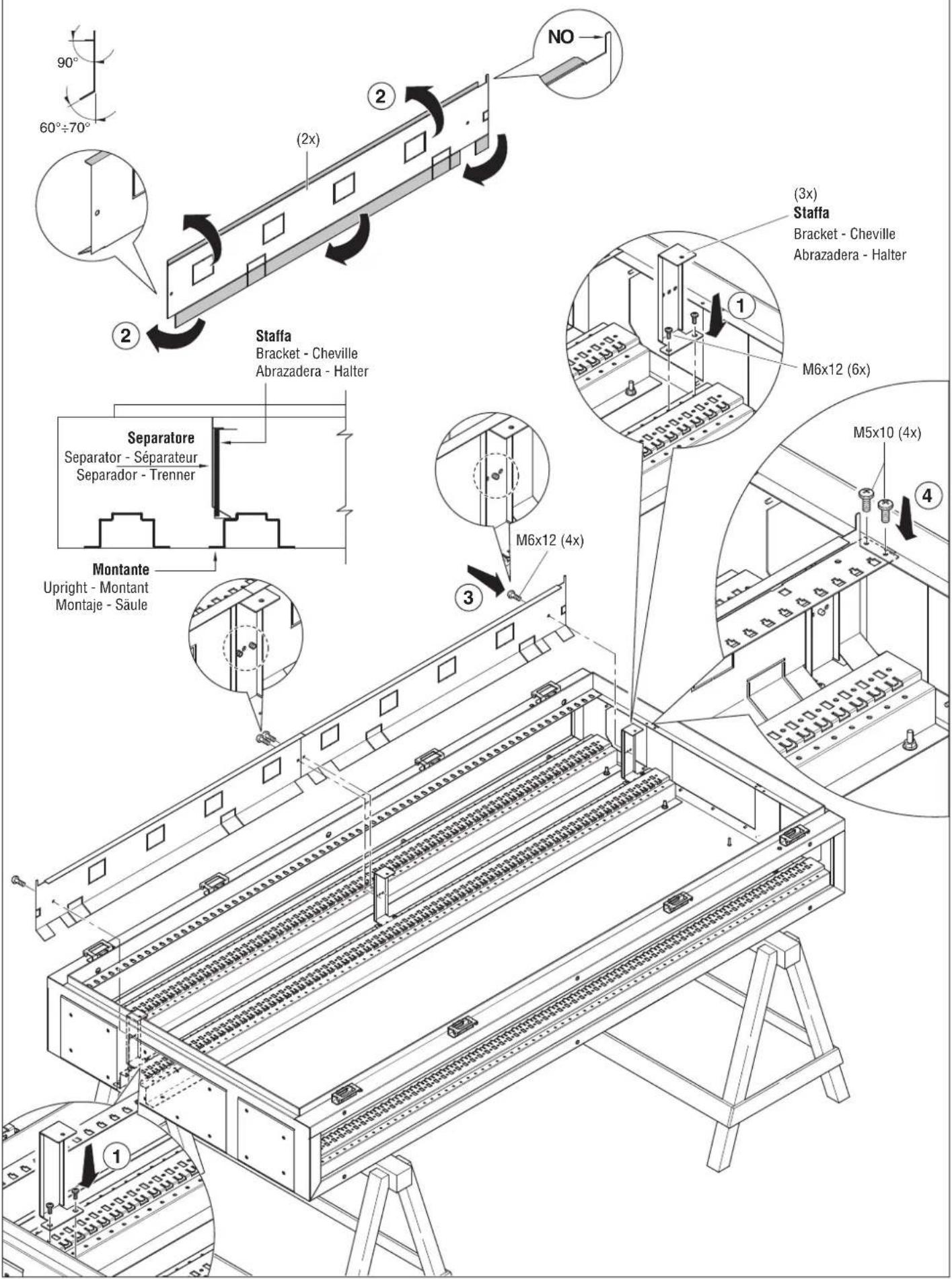

MONTAGGIO SEPARATORE VERTICAL VANO CAVI INTERNO: GW 45 477 - GW 45 478 - GW 45 479

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 477 - GW 45 478 - GW 45 479 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÁBLES INTERNE : GW 45 477 - GW 45 478 - GW 45 479 MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNA CABLES: GW 45 477 - GW 45 478 - GW 45 479 - MONTAGE SENKRECHTES TRENNELEMENT KABELGEHAUSE INNNEN: GW 45 477 - GW 45 478 - GW 45 479

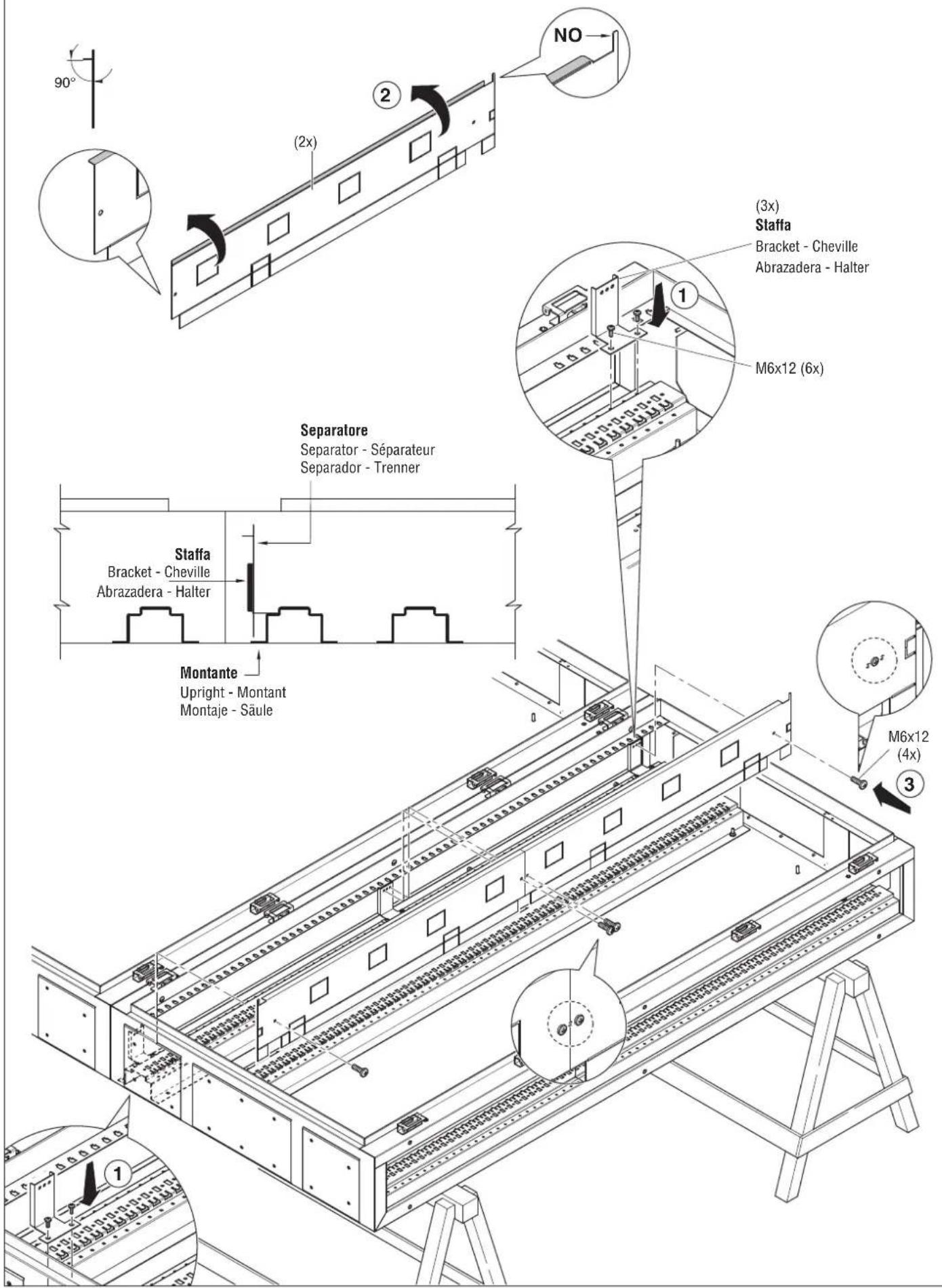

MONTAGGIO SEPARATORE VERTICALE: GW 45 457 - GW 45 458 - GW 45 459

VERTICAL SEPARATOR ASSEMBLY: GW 45 457 - GW 45 458 - GW 45 459 - MONTAGE DU SEPARATEUR VERTICAL : GW 45 457 - GW 45 458 - GW 45 459 - MONTAGE SENKRECHTES TRENNELEMENT: GW 45 457 - GW 45 458 - GW 45 459
