Type de produit	Télécommande sans fil (RF) pour ventilateur InventiBox DC-R
Marque	Inventum
Modèle	InventiBediening RF
Alimentation	Pile au lithium CR2032 (incluse)
Autonomie de la pile	Environ 5 ans pour 10 utilisations par jour
Nombre de boutons	4 boutons (positions 1, 2, 3 et temporisation)
Fonctions	Commutation des 3 vitesses du ventilateur ; temporisation 10 min (appui bref) ou 30 min (appui long >2s)
Portée	Sans fil RF, portée typique intérieure jusqu'à 20 m (selon obstacles)
Montage	Au mur : fixation par vis et chevilles ou bandes adhésives double face fournies
Dimensions (approx.)	Environ 80 x 80 x 20 mm (estimation)
Poids (approx.)	Environ 50 g (avec pile)
Compatibilité	InventiBox DC-R ; récepteur intégré au ventilateur
Programmation	Mise en paire avec le récepteur : maintenir combinaison de boutons pendant 6 s après mise sous tension du ventilateur
Voyants lumineux	Deux LED : vert pour confirmation, rouge pour erreur de communication
Entretien	Nettoyer avec un chiffon sec ; remplacer la pile quand les voyants ne s'allument plus
Sécurité	Ne pas jeter les piles usagées aux ordures ménagères ; les déposer dans les points de collecte
Pièces détachées	Pile CR2032 disponible dans le commerce ; bandes adhésives de rechange en option
Réparabilité	Produit non réparable par l'utilisateur ; contacter le service après-vente
Contenu de la livraison	1 télécommande, 1 pile CR2032, 2 bandes adhésives, 2 vis, 2 chevilles, 1 manuel

FOIRE AUX QUESTIONS - InventiBediening RF INVENTUM

Comment installer la pile dans la télécommande InventiBediening RF ?

Ouvrez le compartiment pile au dos de la télécommande. Insérez la pile CR2032 avec le signe + vers le haut et appuyez sur le côté - jusqu'à enclenchement. Respectez la polarité.

Comment associer la télécommande au ventilateur InventiBox ?

Mettez l'InventiBox hors tension puis sous tension. Vous avez 10 minutes pour programmer. Maintenez enfoncés les boutons 1 et ⊗ (temporisation) pendant au moins 6 secondes. Les deux voyants s'allument en rouge puis en vert : l'appairage est réussi.

Quelle est la portée de la télécommande ?

La télécommande utilise la technologie RF (radiofréquence). En intérieur, la portée typique est d'environ 20 mètres, mais elle peut varier selon les obstacles (murs, meubles métalliques).

Comment monter la télécommande au mur ?

Utilisez la plaque de retenue A fournie. Fixez-la au mur avec les vis et chevilles (sur boîtier encastré ou directement) ou avec les bandes adhésives double face sur une surface lisse et non métallique. Encliquetez ensuite la télécommande avec son cadre sur la plaque.

Que faire si la télécommande ne répond plus ?

Vérifiez d'abord la pile : remplacez-la si nécessaire. Réassociez la télécommande au récepteur en suivant la procédure de programmation. Si les voyants clignotent en rouge alternativement, le mode réglage est actif mais sans récepteur : refaite la mise en paire.

Comment remplacer la pile de la télécommande ?

Utilisez un tournevis pour déloger la pile du côté - du compartiment. Insérez une nouvelle pile CR2032 en respectant la polarité. Les réglages mémorisés sont conservés après changement de pile.

Puis-je contrôler plusieurs ventilateurs avec une seule télécommande ?

Oui. Pour associer plusieurs InventiBox à une seule télécommande, mettez chaque box hors/sous tension puis, sur la télécommande, maintenez enfoncés les boutons 2 et ⊗ pendant 6 secondes. Répétez pour chaque box.

Comment utiliser la fonction temporisation (minuterie) ?

Appuyez brièvement sur le bouton ⊗ pour activer la position 3 pendant 10 minutes. Appuyez longuement (plus de 2 secondes) pour passer en position 3 pendant 30 minutes. La télécommande émet un signal et le ventilateur s'arrête automatiquement après le délai.

Que signifient les voyants lumineux ?

Le voyant gauche vert : le ventilateur est en position 1 ou 3. Le voyant droit vert : position 2 ou temporisation. Les deux rouges 1 seconde : échec de communication. Les deux rouges alternés : mode réglage sans récepteur. Les deux verts 1 seconde : appairage réussi.

La télécommande est-elle compatible avec d'autres marques de ventilateurs ?

Non, la télécommande InventiBediening RF est conçue spécifiquement pour les ventilateurs InventiBox DC-R de la marque Inventum. Elle ne fonctionne pas avec d'autres marques ou modèles sans récepteur compatible.

MODE D'EMPLOI InventiBediening RF INVENTUM

Manuel d'utilisation et d'installation

Inhoud levering

InventiBediening RF 1 stuks
■ Batterij type CR 2032 1 stuks
Tape 14 × 33 ~mm 2 stuks
■ Bevestigingschroeven 2 stuks
■ Bevestigingspluggen 2 stuks
■ Handleiding 1 stuks

Inleiding

Contenu de livraison

InventiBediening RF 1 piece
■ Pile type CR 2032 1 piece
■ Bande adhésive 14 × 33 ~mm 2 pieces
Vis de fixation 2 pieces
Chevilles de fixation 2 pieces
■ Manuel 1 piece

Introduction

Les InventiBox DC-R se commandent sans fil et à distance grâce à un émetteur (RF). Celui-ci dispose de 4 boutons permettant de régler la position du ventilateur. Position 1, position 2, position 3 et un retardement.

Avant que le récepteur incorpore dans le InventiBox puisse être utilisé à distance, il faut d'abord régler l'(les) émetteur(s) sur le récepteur. Le récepteurs s'installe ensuite aisément sur le InventiBox DC-P sans une standard contrôle sans fil (RF).. Si la combinaison Interrupteur à 3 positions / récepteur est installée, le ventilateur tourne au régime le plus élevé. L'émetteur peut facilement être collé ou visse au mur.

La télécommande fonctionne avec une pile au lithium (type : CR 2032). Une pile neue dispose d'une durée de vie d'environ cinq ans pour un maximum de dix actionnements par jour. La durée de vie se réduit à mesure que le InventiBediening RF est utilisé plus souvent.

Placement de la pile

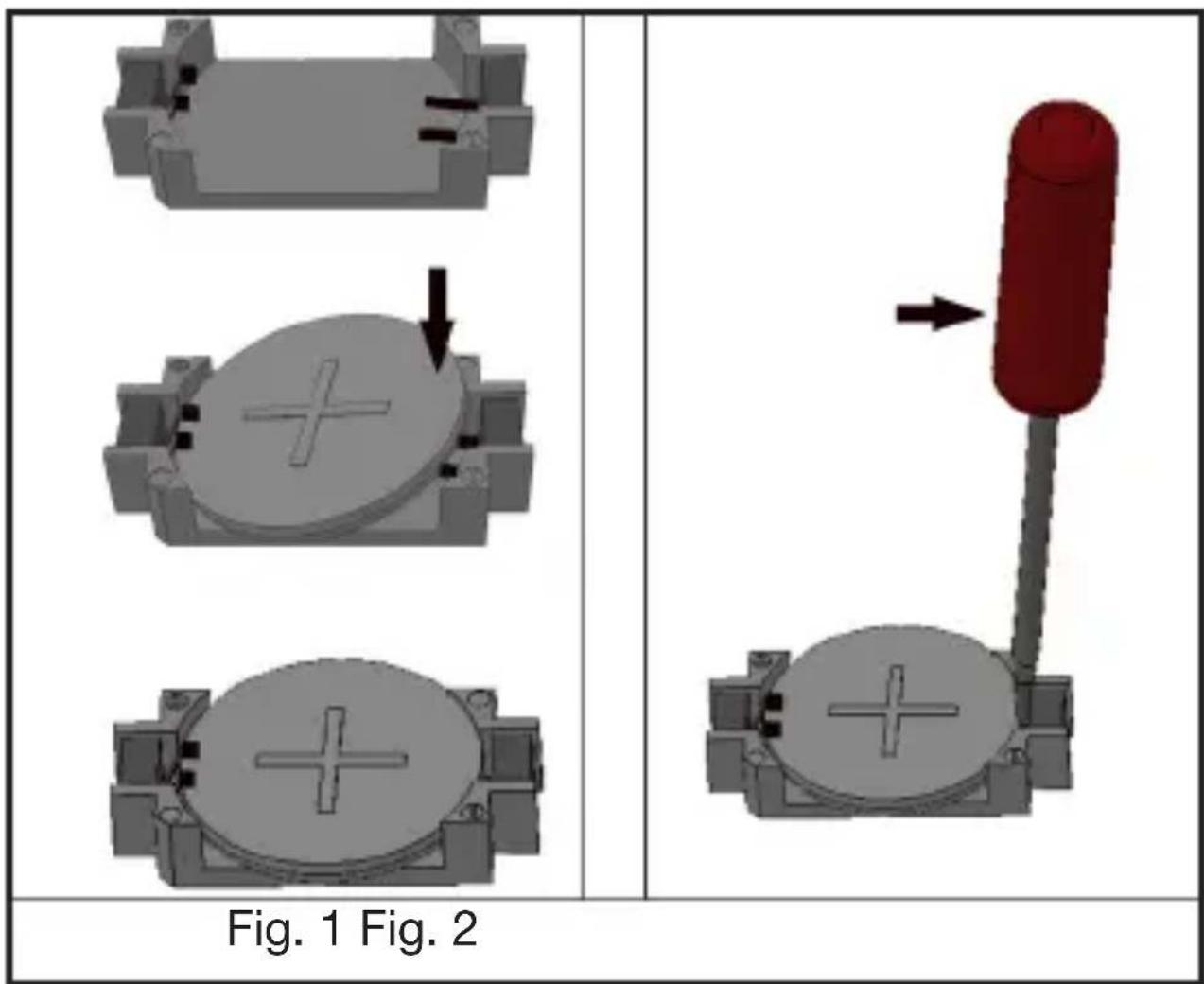

Attention: Le InventiBediening RF sans fil ne fonctionne pas si la pile n'est pas placée correctement. Une pile mal insérée peut endommager l'électronique. La pile doit être insérée dans la face arrière de le InventiBediening RF. Positionnez la pile dans le compartment avec l'indication du plus (+) restant visible d'abord du côté (+), puis appuyez sur l'autre côté (-) afin que la pile s'enclença (fig. 1).

Remplacement de la pile

À l'aide d'un tournevis (fig. 2), délogez la pile du côté (-) du compartment. ÀpRES le remplacement de la pile, les fonctions mémorisées sont sauvégardées.

Attention: Ne jetez pas les piles usagées aux ordures menagères, mais déposez-les aux points de collecte pour petits déchets chimiques.

Montage

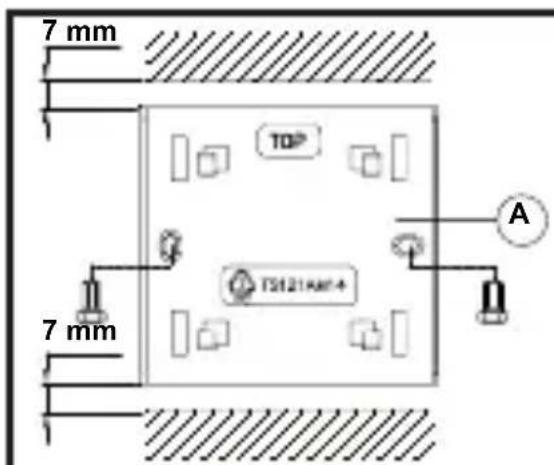

1. Fixez la plaque de retenue A (fig. 3) à l'aide des vis fournies avec l'appareil sur un boîtier encastré ou directement au mur à l'aide des vis et des chevilles. L'indication "TOP" doit figurer en haut de la plaque de retenue.

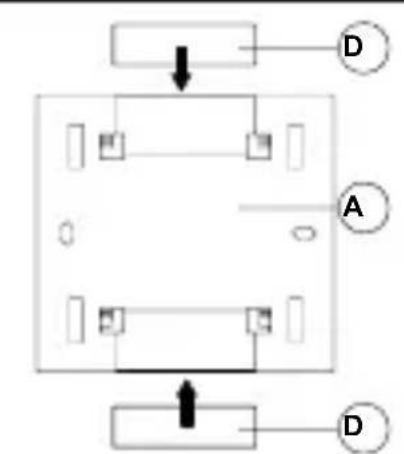

Ou fixez la plaque de retenue A (fig.4) sur une surface lisse/plane (la surface ne peut pas etre métallique) à l'aide des bandes adhésives livrées (D).

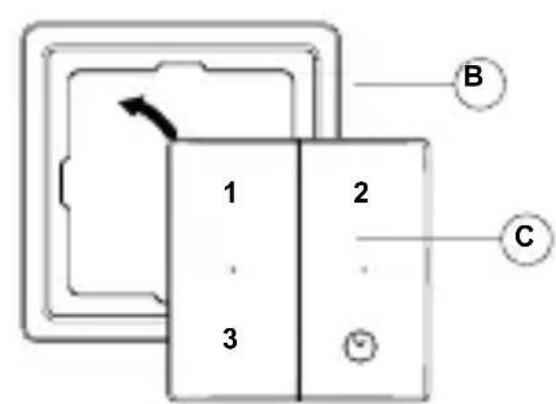

1. Positionnez le InventiBediening RF sans fil C (fig. 5) de sorte qu'il s'encliquette dans le cadre B.

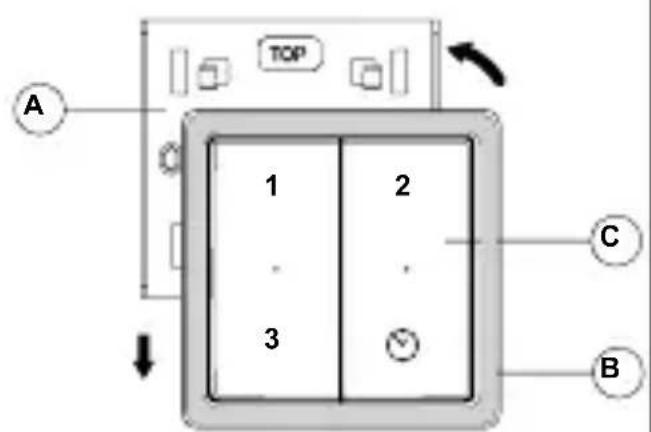

2. Positionnez le InventiBediening RF sans fil avec le cadre 5 mm environ au-dessus de la plaque de retenue A et abaissez-le, jusqu'à ce qu'il s'encliquette dans les griffes de la plaque de retenue. (fig. 6)

Fig 3.

Fig 4.

Fig 5.

Fig 6.

Démontage

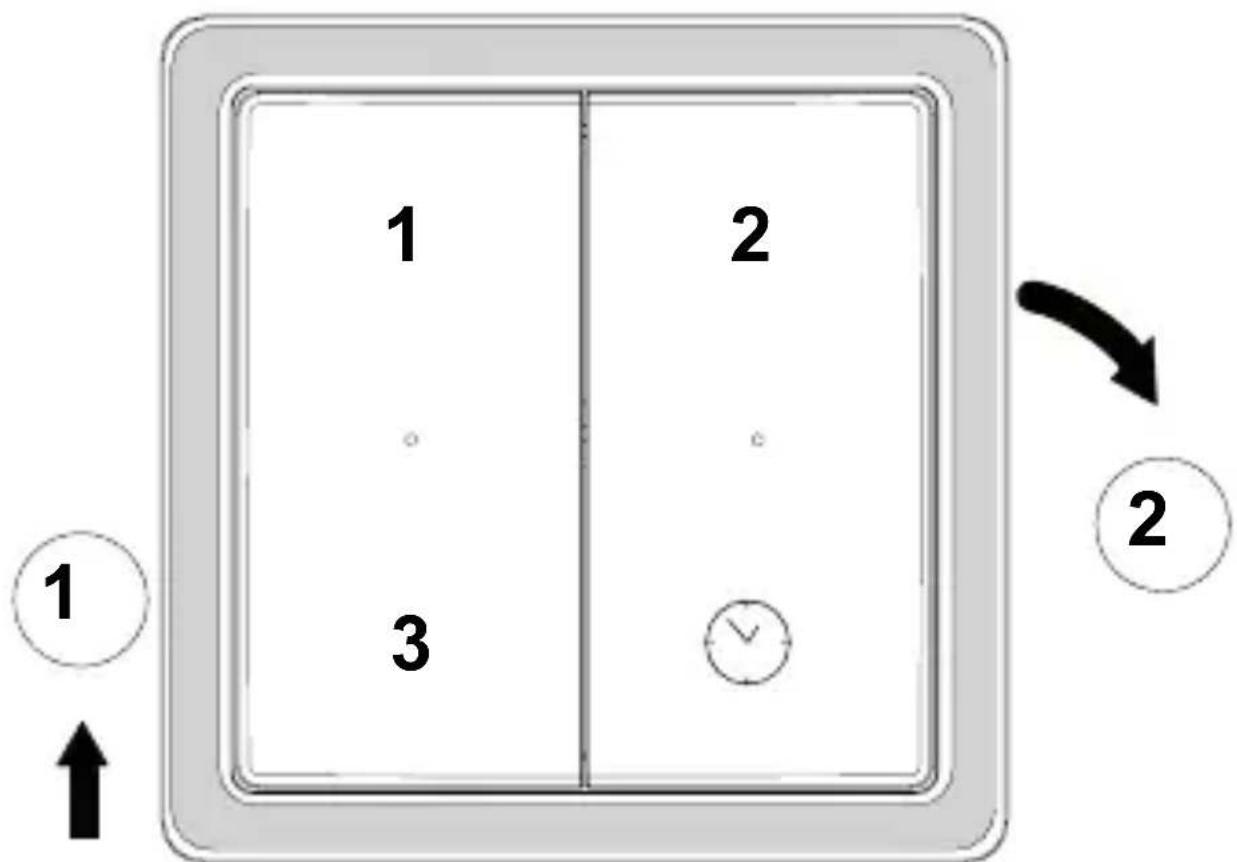

Le cadre est fixé sur la plaque de retenue à l'aide de griffes de fixation. Ne retirez jamais le cadre sans le faire coulisser au préalable vers le haut, sinon la plaque de retenue sera endommagée. (fig. 7)

1. Faites glisser le InventiBediening RF sans fil avec le cadre 5 mm environ vers le haut.
2. Détachez alors le InventiBediening RF avec le cadre.

Fig. 7

22 - FR

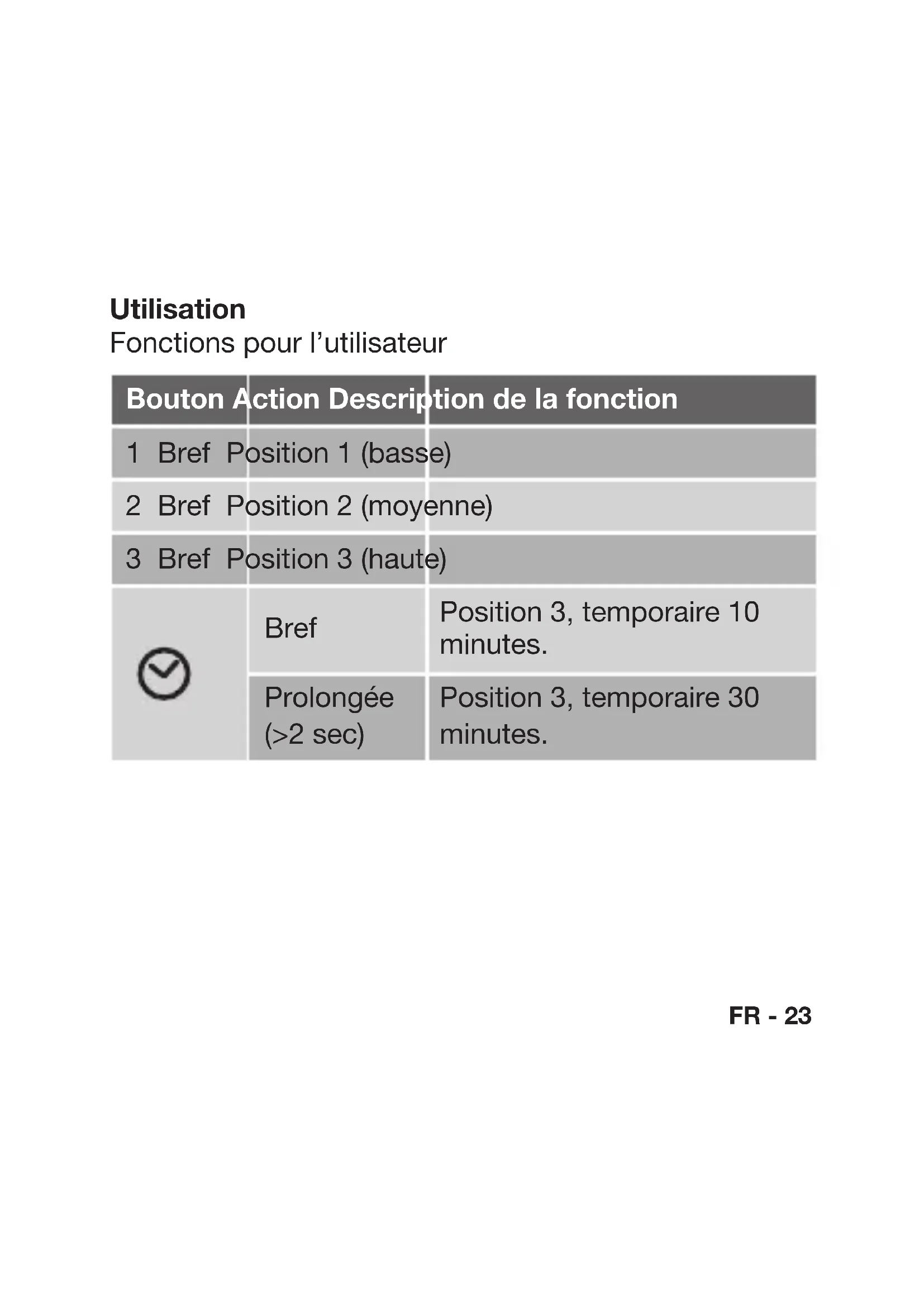

Utilisation

Fonctions pour l'utilisateur

Bouton Action Description de la fonction
1 Bref Position 1 (basse)
2 Bref Position 2 (moyenne)
3 Bref Position 3 (haute)
⊗	Bref	Position 3,temporaire 10 minutes.
	Prolongée (>2 sec)	Position 3,temporaire 30 minutes.

Fonctions pour l'installateur

Mise au point entre le InventiBox et le InventiBediening RF

En standard 1 ou plusieurs le InventiBediening RF sur 1 InventiBox

1. Mettez le InventiBox hors tension puis remettez sous tension. Vous disposez maintenant de 10 minutes pour programmer.
2. Maintenez le bouton-poussoir "1" + bouton-poussoir " " appuyé pendant au moins 6 secondes.
3. Les deux voyants lumineux s'allument en rouge, puis en vert. La mise au point est achievée. (le InventiBediening RF obtient l'adresse de le InventiBox).
4. Testez les 3 positions après la programmation de le InventiBediening RF. Pour le deuxième interrupteur ou le InventiBediening RF suivant: repétez les étapes 1 à 4 incluse.

24 - FR

Plusieurs InventiBoxes sur 1 le InventiBediening RF

1. Mettez le InventiBox hors tension puis remettez sous tension. Vous disposez maintainant de 10 minutes pour programmer.
2. Maintenez le bouton-poussoir "2" + boutonpoussoir appuyé pendant au moins 6 secondes.
3. Les deux voyants lumineux s'allument en rouge, puis en vert. La mise au point est achievée (le InventiBox obtient l'adresse de le InventiBediening RF).
4. Testez les 3 positions après la programmation de le InventiBediening RF. Pour le deuxième apparéil de ventilation ou le InventiBox suivant : repêzez les étapes 1 à 4 incluse.

InventiBox sur 1 le InventiBediening RF avec adresse aléatoire.

1. Mettez le InventiBox hors tension puis remettez sous tension. Vous disposez maintenant de 10 minutes pour programmer.
2. Maintenez le bouton-poussoir “3” + bouton-poussoir “ ” appuyé pendant au moins 6 secondes.
3. Les deux voyants lumineux s'allument en rouge, puis en vert. La mise au point est achievée. (le InventiBox obtient une adresse aléatoire de le InventiBediening RF).
4. Testez les 3 positions après la programmation de le InventiBediening RF.

Explications des voyants lumineux

Levoyant lumineux gauche s'allume brievement en vert:leInventiBoxest mis en position1ou3.
Levoyant lumineux croit s'allume brievement en vert:le InventiBox est mis en position 2 outemporairement en position 3.
- Les deux voyants lumineux s'allument en rouge pendant 1 seconde : le InventiBox n'a toujours pas réagi au bout de plusieurs tentatives.
- Les deux voyants lumineux s'allument en rouge en alternance : le InventiBediening RF est en mode de réglage, mais pas le InventiBox. Une mise au point ne peut donc pas avoir lieu. Le clignotement dure 1 minute environ.
- Les deux voyants lumineux s'allument en vertpendant 1 seconde : la mise au point est achievée.

Geinstallerd door/Installe par:

Inventum B.V.

Postbus 275, 3990 GB Houten
