Producttype	Draadloze (RF) afstandsbediening voor InventiBox DC-R ventilator
Merk	Inventum
Model	InventiBediening RF
Voeding	Lithiumbatterij CR2032 (inbegrepen)
Batterijduur	Ongeveer 5 jaar bij 10 keer per dag gebruiken
Aantal knoppen	4 knoppen (stand 1, 2, 3 en timer)
Functies	Schakelen van de 3 ventilatorsnelheden; timer 10 min (kort indrukken) of 30 min (lang indrukken >2s)
Bereik	Draadloos RF, typisch binnenbereik tot 20 m (afhankelijk van obstakels)
Montage	Aan de muur: bevestiging met schroeven en pluggen of meegeleverde dubbelzijdige klevende banden
Afmetingen (ong.)	Ongeveer 80 x 80 x 20 mm (schatting)
Gewicht (ong.)	Ongeveer 50 g (met batterij)
Compatibiliteit	InventiBox DC-R; ontvanger geïntegreerd in de ventilator
Programmering	Koppelen met de ontvanger: combinatie van knoppen 6 seconden ingedrukt houden na inschakelen van de ventilator
Indicatielampjes	Twee LED's: groen voor bevestiging, rood voor communicatiefout
Onderhoud	Reinigen met een droge doek; batterij vervangen wanneer de lampjes niet meer oplichten
Veiligheid	Gebruikte batterijen niet bij het huishoudelijk afval gooien; inleveren bij inzamelpunten
Reserveonderdelen	CR2032 batterij in de handel verkrijgbaar; vervangende klevende banden optioneel
Repareerbaarheid	Product niet door de gebruiker te repareren; neem contact op met de klantenservice
Leveringsinhoud	1 afstandsbediening, 1 CR2032 batterij, 2 klevende banden, 2 schroeven, 2 pluggen, 1 handleiding

Veelgestelde vragen - InventiBediening RF INVENTUM

Hoe installeer ik de batterij in de InventiBediening RF afstandsbediening?

Open het batterijvak aan de achterkant van de afstandsbediening. Plaats de CR2032-batterij met het + teken naar boven en druk aan de - kant tot deze vastklikt. Let op de polariteit.

Hoe koppel ik de afstandsbediening aan de InventiBox ventilator?

Schakel de InventiBox uit en vervolgens weer in. U heeft 10 minuten om te programmeren. Houd de knoppen 1 en ⊗ (timer) gedurende minstens 6 seconden ingedrukt. Beide lampjes gaan branden, eerst rood en dan groen: het koppelen is gelukt.

Wat is het bereik van de afstandsbediening?

De afstandsbediening maakt gebruik van RF (radiofrequentie) technologie. Binnen is het typische bereik ongeveer 20 meter, maar dit kan variëren afhankelijk van obstakels (muren, metalen meubels).

Hoe monteer ik de afstandsbediening aan de muur?

Gebruik de meegeleverde bevestigingsplaat A. Bevestig deze aan de muur met de schroeven en pluggen (op een inbouwdoos of direct) of met de dubbelzijdige klevende banden op een glad, niet-metalen oppervlak. Klik vervolgens de afstandsbediening met het frame op de plaat.

Wat te doen als de afstandsbediening niet meer reageert?

Controleer eerst de batterij: vervang deze indien nodig. Koppel de afstandsbediening opnieuw aan de ontvanger door de programmeerprocedure te volgen. Als de lampjes afwisselend rood knipperen, is de instelmodus actief maar zonder ontvanger: voer de koppeling opnieuw uit.

Hoe vervang ik de batterij van de afstandsbediening?

Gebruik een schroevendraaier om de batterij aan de - kant los te wrikken. Plaats een nieuwe CR2032-batterij met de juiste polariteit. De opgeslagen instellingen blijven behouden na het vervangen van de batterij.

Kan ik meerdere ventilatoren met één afstandsbediening bedienen?

Ja. Om meerdere InventiBox aan één afstandsbediening te koppelen, schakel elke box uit en weer in, houd op de afstandsbediening de knoppen 2 en ⊗ gedurende 6 seconden ingedrukt. Herhaal dit voor elke box.

Hoe gebruik ik de timerfunctie?

Druk kort op de knop ⊗ om stand 3 gedurende 10 minuten te activeren. Druk lang (meer dan 2 seconden) om stand 3 gedurende 30 minuten in te schakelen. De afstandsbediening zendt een signaal en de ventilator stopt automatisch na de ingestelde tijd.

Wat betekenen de indicatielampjes?

Het linker groene lampje: de ventilator staat in stand 1 of 3. Het rechter groene lampje: stand 2 of timer. Beide rood gedurende 1 seconde: communicatiefout. Beide rood afwisselend: instelmodus zonder ontvanger. Beide groen gedurende 1 seconde: koppeling gelukt.

Is de afstandsbediening compatibel met andere merken ventilatoren?

Nee, de InventiBediening RF afstandsbediening is specifiek ontworpen voor InventiBox DC-R ventilatoren van het merk Inventum. Het werkt niet met andere merken of modellen zonder compatibele ontvanger.

GEBRUIKSAANWIJZING InventiBediening RF INVENTUM

Gebruikers- en installmentehandleiding

De InventiBox DC-R kan draadloos op afstand worden bediend m.b.v. een zender (RF). Deze beschikt over 4 knuppen om de ventilatorstand in te stellen. Stand 1, stand 2, stand 3 en een tijdsvertraging.

Voordat de ontvanger in de InventiBox op afstand bediend kan worden, moet(en) de zender(s) eerst op de ontvanger worden afgestemd. De ontvanger is eenvoudig achteraf op een InventiBox DC-P zonder standard RF bediening te installereren. Indien de combinatie 3-standenschakelaar/ ontvanger is geinstalleerd, is het hoogst ingeschakelde toerental leidend. De zender kan eenvoudig aan de wand worden geplakt of geschroefd.

De afstandsbediening werkt op een lithium-batterij (type: CR 2032). Een neue batterij heeft een levensduur van ongeveer vrijelijk bij maximaal tienschakelacties per dag. De levensduur wordt korternaarmate de InventiBediening RF vaker worden gebruikt.

4-NL

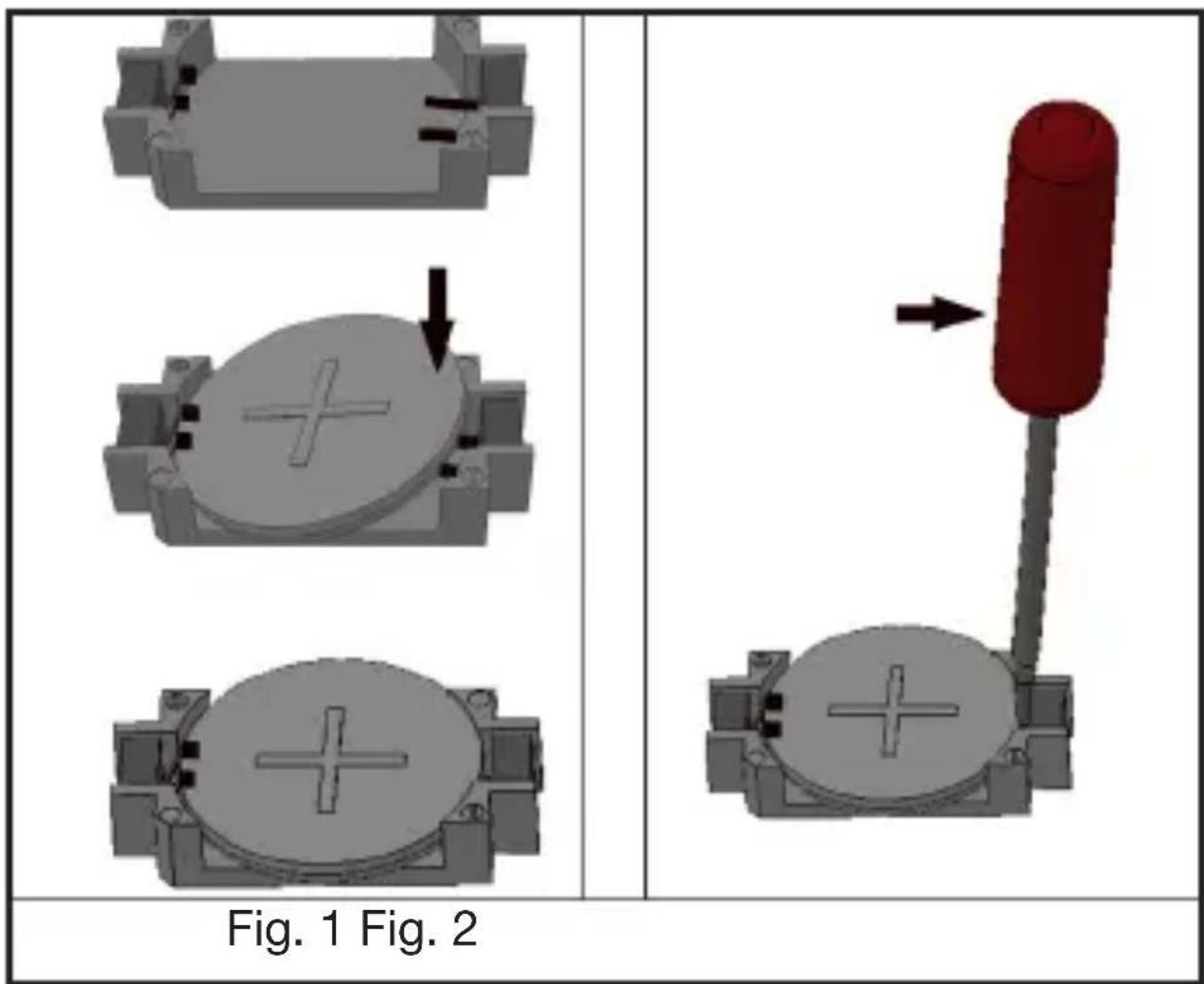

Batterijplaatsen

Let op: De draadloze InventiBediening RF werkt nicht als de batterij verkeerd om is geplaatst. Een verkeerd geplaatste batterij kan de elektronica beschaden.

De batterij moet aan achechterzijde van de InventiBediening RF geplaatst worden. Plaats de batterij met de gegraveerde plus (+) blijvend zichtaar eerst aan de (+) zijde in de houder en daarna wordt de batterij aan de (-) zijde vast geklikt in de houder(fig.1).

Batterij verrangen

Demonteer de batterij met een schroevendraier (fig.2) aan de (-) zijde uit de houder. Na het verrangen van de batterij blijven de opgeslagen functies behouden.

Let op: Gooi lege batterijen nicht bij het huisvuil, maar breng ze�de inzamelpunten voor Klein chemisch afval.

NL-5

Montage

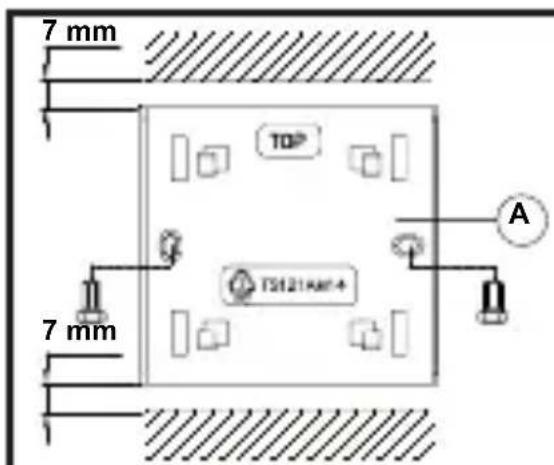

1. Bevestig de borgplaat A (fig. 3) met de bijgeleverde schroeven op een inbouwdoos resp.rechtstreeks aan de muur met de schroeven en pluggen. De markingering "TOP" dient zich aan de boenzijde van de borgplaat te bevinden.

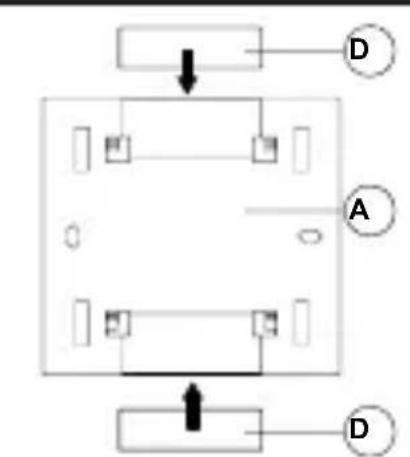

Of bevestig de borgplaat A (fig.4) met de bijgeleverde plakstroken(D) op een glad/ vlak oppervlak ( dit mag geen metaalachtige oppervlakte zichn)

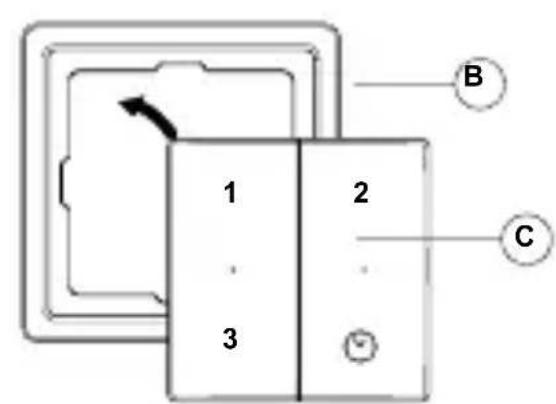

1. Plaats de draadloze InventiBediening RF C (fig.5) zodanig in het frame B, dat hij vastklikt.

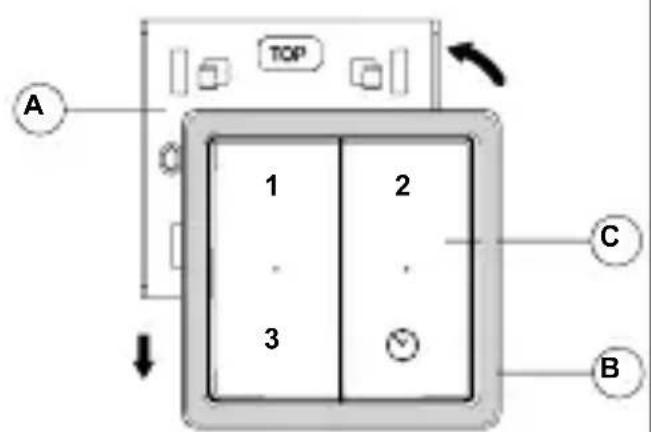

2. Plaats de draadloze InventiBediening RF met frame ca. 5mm boven de borgplaat A en breng deze maar beneden, totdat hij in de klauwen van de borgplaat vastklikt. (fig.6)

Fig 3.

Fig 4.

Fig 5.

Fig 6.

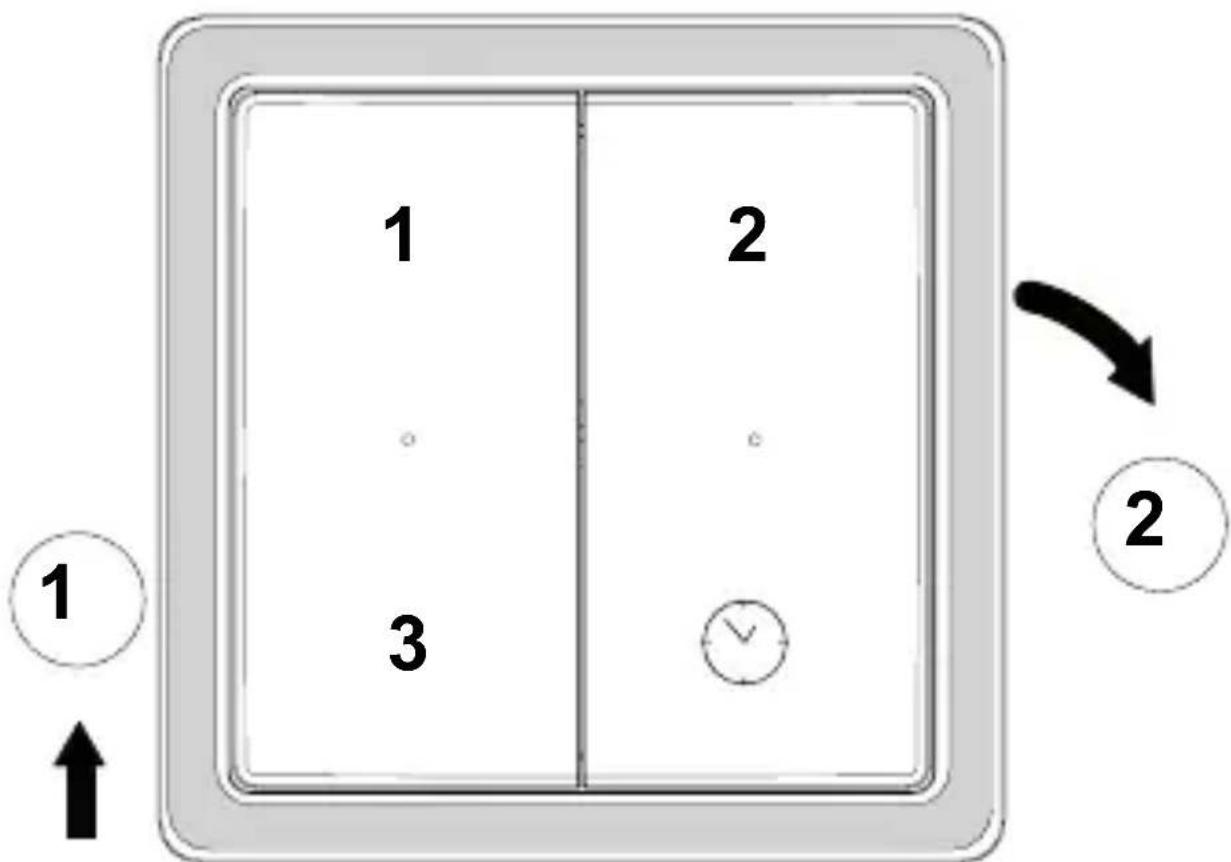

Demontage

Het frame zit d.m.v. bevestigingsklauwen vast in de borgplaat. Trek het frame er nooit af,+zonder hem vooraf maar boven te schuiven, omdat anders de borgplaat worden beschadigd. (fig.7)

1. Schuif de draadloze InventiBediening RF met frame ca. 5mm maar boven.
2. Trek nu de InventiBediening RF met frame los.

Fig.7

NL-9

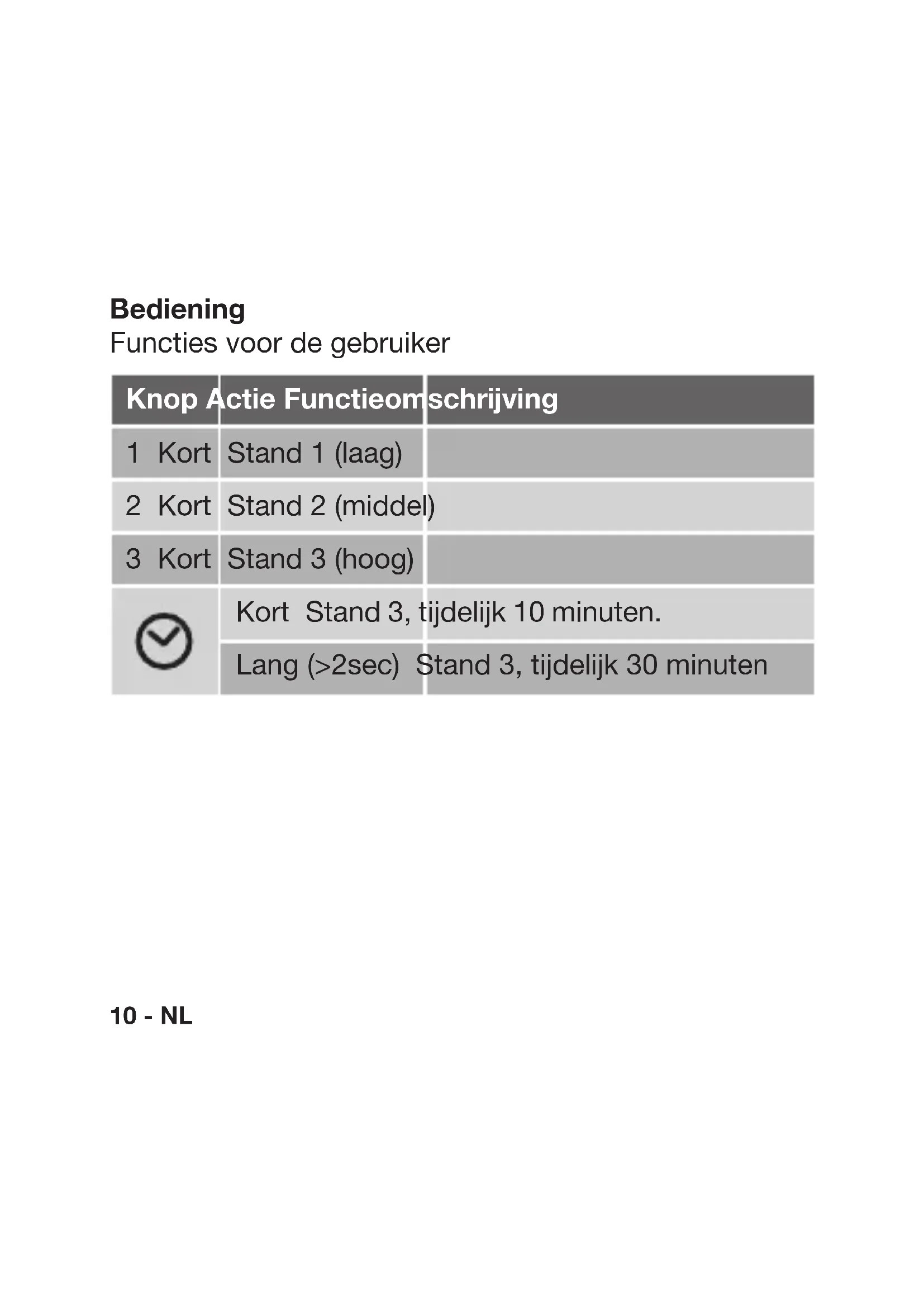

Bediening

Functies voor de gebruiker

Knop Actie Functieom	schrijving
1 Kort	Stand 1 (laag)
2 Kort	Stand 2 (middel)
3 Kort	Stand 3 (hoog)
©	Kort Stand 3,ijdelijk 10 minutes.
	Lang (>2sec) Stand 3,ijdelijk 30 minutes

10 - NL

Functies voor de installerateur

Afstemming:tussen de InventiBox en de InventiBediening RF

Standaard 1 of meerdere InventiBedieningen RF op 1 InventiBox

1. Haal de spanning van de InventiBox en schakel daarna de spanning waar in. Er is nu 10 minutelijk om te programmeren.
2. Houd de drukknop “1” + drukknop “⊗” tenminste 6 sec. ingedrukt
3. De beidenindicaties lichten rood en daarna groen op. Het afstemmen is voltooid.(de InventiBediening RF krijgt het adres van de InventiBox)
4. Test de 3 standen na het programmeren van de InventiBediening RF.

Voor de tweede of volgende InventiBediening RF: herhaal stap 1 t/m 4.

Meerdere InventiBoxen op 1 InventiBediening RF.

1. Haal de spanning van de InventiBox en schakel daarna de spanning waar in. Er is nu 10 minutelijk om te programmeren.
2. Houd de drukknop “2” + drukknop “⊗” tenminste 6 sec. ingedrukt
3. De beidenindicatieslichten rood en daarna groen op.Het afstemmen is voltooid (de InventiBox krijgt het adres van de InventiBediening RF).
4. Test de 3 standen na het programmeren van de InventiBediening RF.

Voor de tweede of volgende InventiBox: herhaal stap 1 t/m4.

InventiBox op 1 InventiBediening RF met willekeurig adres.

1. Haal de spanning van de InventiBox en schakel daarna de spanning waar in. Er is nu 10 minutelijk om te programmeren.
2. Houd de drukknop “3” + drukknop “ ” tenminste 6 sec. ingedrukt
3. De beidenindicatieslichten rood en daarna groen op.Het afstemmen is voltooid.(de InventiBox krijgt een willekeurig adres van de InventiBediening RF).
4. Test de 3 standen na het programmeren van de InventiBediening RF.

LED situations

Linker LED Licht kort groen op: de InventiBox worden in stand 1 of 3 gezet.
Rechter LEDlicht kort groen op: de InventiBox wordt in stand 2 of tijdelijk in stand 3 gezet.
■ Beide LED's lichten 1 seconde rood op: de InventiBox heeft na een,aantal pogingen nog nicht gereageerd.
■ Beide LED's lichten afwisseled rood op: De InventiBediening RF staat in de afstemmingsmode maar de InventiBox Niet. Er kan daardoor geen afstemming plaatsvinden. Het afwisseled knipperen duurt ca. 1 minuut.
■ Beide LED's lichten 1 seconde groen op: De afstemming is voltooid.
