C260 - Toilette THETFORD - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil C260 THETFORD au format PDF.
| Type de produit | Toilette à cassette |
| Marque | Thetford |
| Modèle | C260 |
| Capacité du réservoir à matières | 10 litres |
| Capacité du réservoir d'eau | 15 litres |
| Alimentation électrique | 12 V CC (pour la ventilation optionnelle) |
| Dimensions (L x P x H) | 380 x 460 x 420 mm |
| Poids | 12 kg |
| Matériau principal | Plastique ABS |
| Couleur | Blanc |
| Type de chasse | Électrique |
| Fonctions principales | Chasse d'eau électrique, rinçage à l'eau, ventilation extractible (en option) |
| Entretien et nettoyage | Vider régulièrement le réservoir à matières, nettoyer avec un produit adapté |
| Sécurité | Utiliser uniquement des produits chimiques agréés Thetford |
| Pièces détachées et réparabilité | Pièces disponibles via le réseau Thetford, réparation possible par un professionnel |
| Garantie | Consulter les conditions sur www.thetford.com |
FOIRE AUX QUESTIONS - C260 THETFORD
Questions des utilisateurs sur C260 THETFORD
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Toilette au format PDF gratuitement ! Retrouvez votre notice C260 - THETFORD et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil C260 de la marque THETFORD.
MODE D'EMPLOI C260 THETFORD

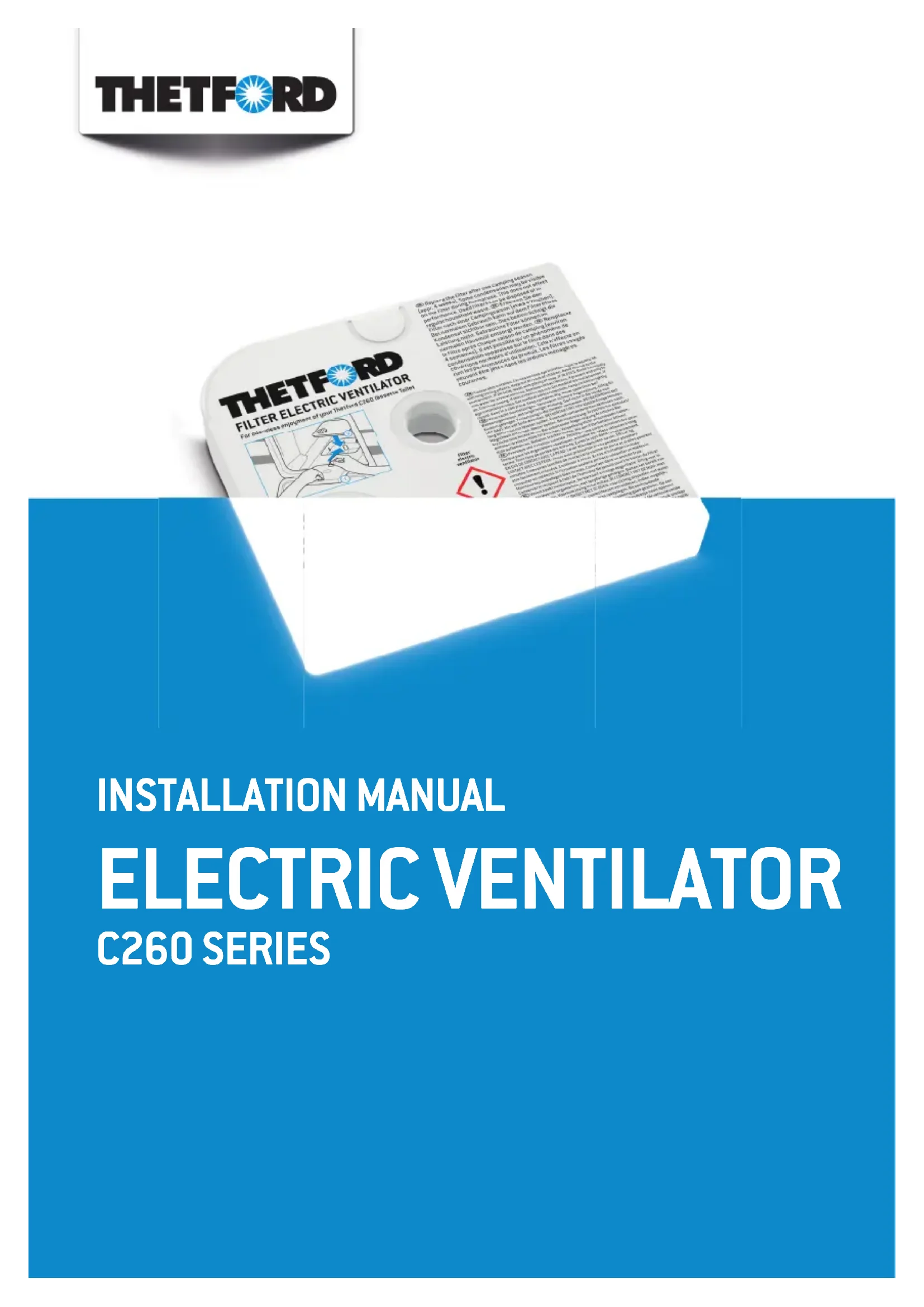

Ce Kit de Ventilation est conçu pour les toilettes à cassette Thetford C260. Thetford vous recommande de faire installer le Kit de Ventilation par un concessionnaire ou un centre de service agréé. Thetford ne peut être tenu responsable de toute perte et/ou dommages causés directement ou indirectement par l'utilisation de ce produit Thetford. Lisez attentivement et suivez scrupuleusement les informations et les instructions, afin d'installer ce produit correctement et en toute sécurité. Nous appliquons une politique d'amélioration et de développement continus. Les spécifications et les illustrations peuvent être modifiées après publication.
Pour la dernière version de ce manuel, consultez le site
www.thetford.com
Principe de fonctionnement
En activant la fonction sur le
panneau de commande, le ventilateur électrique filtre automatiquement les odeurs du réservoir à matières - sans odeur - vers l'extérieur du véhicule. Pour plus d'informations sur l'utilisation de cette option sur
vos toilettes, lisez le manuel d'utilisation du C260.
Avant l'installation
Avant de commencer l'installation de ce Kit de Ventilation, veuillez vérifier également la possibilité de percer un trou dans le plancher de votre véhicule.
Ces instructions d'installation décrivent un modèle standard de toilettes (version S), par conséquent, votre toilette risque de varier légèrement par rapport aux images des instructions.
Outils nécessaires : perceuse électrique • foret de 85 mm • tournevis cruciforme n°2 • serres câbles • lunettes de protection • protections auditives • marqueur • pâte d'étanchéité à base de caoutchouc
Garantie
Veuillez consulter les conditions de notre clause de garantie sur www.thetford.com
INSTALLATIONSHANDBUCH
Einführung
Consultez l'étiquette pour obtenir le code du produit avant l'installation. Des parties de ce code (imprimées en gras dans l'exemple) seront utilisées comme référence pendant l'installation.
DE
Applicable uniquement pour
Nur für
Dévissez le support. Levez-le doucement, puis couchez-le.
Manipulez avec précaution, le câble est court.
DE
Applicable uniquement pour
Nur für
Ôtez le circuit imprimé. Placez les connecteurs à la même position sur le nouveau circuit imprimé. ⚠ Évitez de toucher la surface du circuit imprimé.
Applicable uniquement pour
Nur für
Applicable uniquement pour
Nur für
Placez le nouveau circuit imprimé et vissez le support dans son emplacement.
DE
Videz le réservoir d'eau propre et dévissez la trappe de remplissage d'eau.
Applicable uniquement pour
Nur für
FR Dévissez la toilette de la paroi.
Dévissez le collier de serrage et déconnectez le tube d'alimentation d'eau.
Déconnectez le connecteur principal. Pour un C263S - xxxxxxxxxXX déconnectez également le connecteur de câblage entre les toilettes et le panneau de commande.
DE
Retirez la trappe d'accès.
Dévissez la toilette plancher. Levez la toilette et retirez-la de la salle de bain.
Dévissez le cache latéral.
Percez deux trous et retirant le matériau indiqué.
Replacez temporairement la toilette en position. Dessinez le contour du trou rond sur le plancher du véhicule.
Retirez de nouveau la toilette et percez un trou de 85 mm dans le plancher du véhicule. Utilisez le centre du trou dessiné comme point de référence.
DE
Placez l'adaptateur et vissez-le dans le plancher. Scellez l'adaptateur sous le véhicule.
Fixez le ventilateur dans son emplacement à l'aide de la mousse
Vérifiez que le ventilateur est face à la position spécifiée
Apposez le grand joint sous la toilette.
Applicable uniquement pour
Nur für
Remettez les toilettes en place. Nouvelle fixation des positions de vis. ⚠ Veillez à ce que la jonction entre la base de la toilette et l'adaptateur soit correcte.
DE
Applicable uniquement pour
Nur für
Levez le panneau de commande.
Remplacez le circuit imprimé actuel par un neuf. Placez les connecteurs sur les positions correspondantes. ⚠ Évitez de toucher la surface du nouveau circuit imprimé.
Connectez le connecteur du ventilateur sur le circuit imprimé. Replacez le panneau de commande dans son logement.
FR Reconnectez le connecteur principal.Appuyez sur le bouton de droite pour vérifier le bon fonctionnement du Kit de Ventilation.
Remettez la toilette en place. Vissez la toilette dans sa position initiale. Veillez à ce que la jonction entre la base de la toilette et l'adaptateur soit correcte.
FR Collez le nouvel autocollant sur le panneau de commande.
Apposez le joint sur la trappe d'accès. Placez tout d'abord le filtre puis la trappe sur le dessus.
Revissez la toilette au plancher et à la paroi, et remettez le réservoir à matières en place. Votre Kit de Ventilation est prêt à être utilisé.
