VCA202RN - Contrôleur Monacor - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Contrôleur de volume Monacor VCA202RN, conçu pour une utilisation dans les systèmes de sonorisation.
Type de connexion	Entrée et sortie audio via bornes à vis.
Plage de réglage	Réglage du volume de 0 à -∞ dB.
Utilisation	Idéal pour le contrôle du volume dans des installations audio professionnelles.
Maintenance	Vérifier régulièrement les connexions et nettoyer les contacts si nécessaire.
Sécurité	Assurez-vous que l'appareil est déconnecté de l'alimentation lors de l'installation ou de la maintenance.
Informations générales	Compatible avec divers systèmes audio, facile à installer et à utiliser.

FOIRE AUX QUESTIONS - VCA202RN Monacor

Comment puis-je régler le volume sur le Monacor VCA202RN ?

Utilisez le bouton de réglage de volume situé sur le panneau avant pour ajuster le niveau sonore souhaité.

Le Monacor VCA202RN ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation et que le câble d'alimentation est en bon état.

Comment connecter le Monacor VCA202RN à un amplificateur ?

Utilisez des câbles audio appropriés pour relier les sorties du Monacor VCA202RN aux entrées de votre amplificateur.

Est-il possible de régler la tonalité avec le Monacor VCA202RN ?

Non, le Monacor VCA202RN est un contrôleur de volume et ne dispose pas de réglages de tonalité.

Que faire si le son est grésillant ou de mauvaise qualité ?

Vérifiez toutes les connexions audio pour vous assurer qu'elles sont sécurisées et vérifiez également la qualité des câbles utilisés.

Le Monacor VCA202RN est-il compatible avec tous les systèmes audio ?

Le Monacor VCA202RN est conçu pour être compatible avec la plupart des systèmes audio, mais vérifiez toujours les spécifications de votre équipement.

Comment puis-je réinitialiser le Monacor VCA202RN ?

Débranchez l'appareil de l'alimentation, attendez quelques secondes, puis rebranchez-le pour effectuer une réinitialisation.

Le Monacor VCA202RN chauffe-t-il pendant l'utilisation ?

Un léger échauffement est normal, mais si l'appareil devient très chaud, éteignez-le et vérifiez les connexions et l'environnement d'utilisation.

Où puis-je trouver le manuel d'utilisation du Monacor VCA202RN ?

Le manuel d'utilisation peut généralement être téléchargé depuis le site web de Monacor ou demandé auprès de votre revendeur.

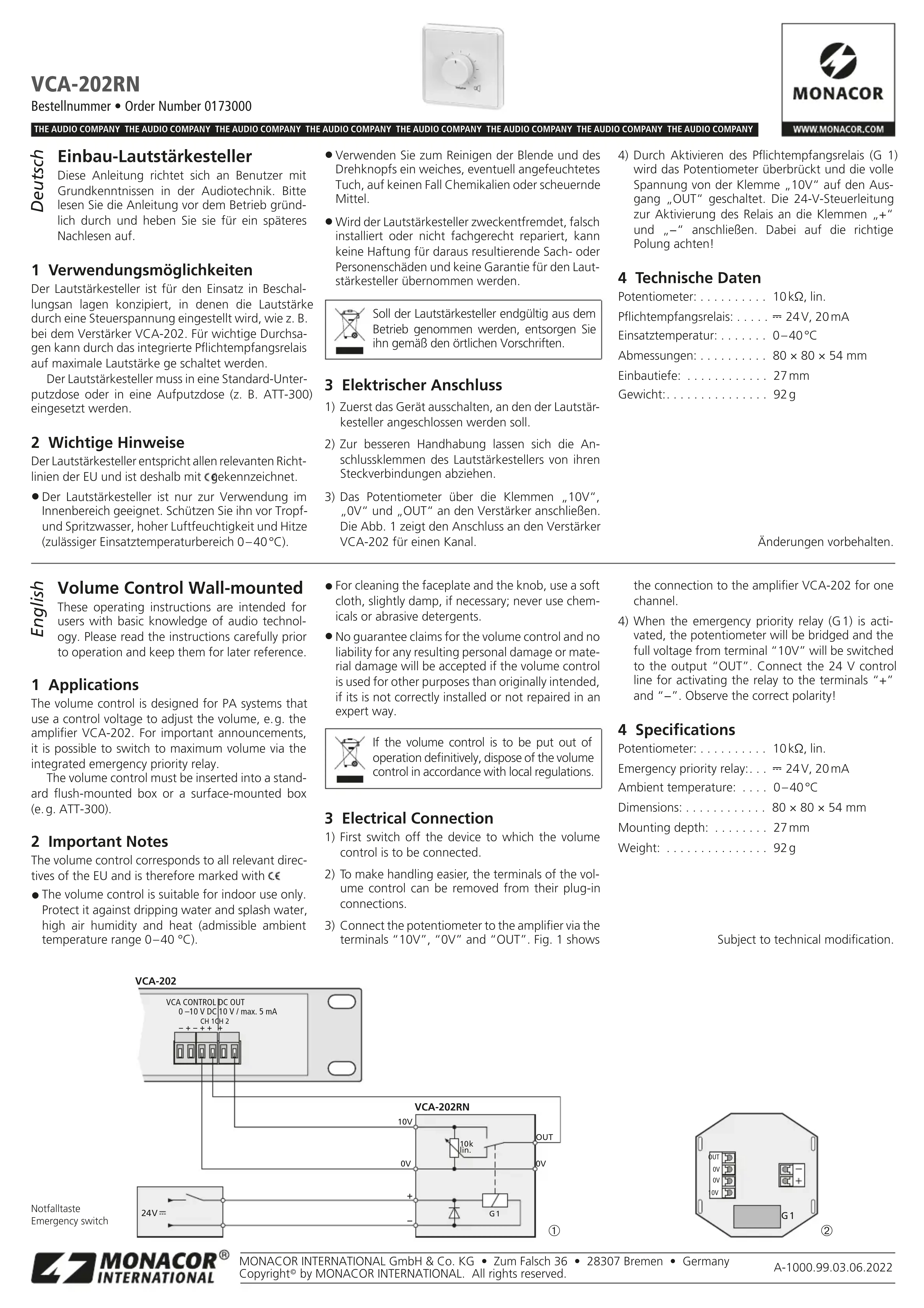

MODE D'EMPLOI VCA202RN Monacor

Réglage de volume encastré

Cette notice s'adresse aux utilisateurs avec des connaissances techniques de base en audio. Veuillez dire la presente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilities d'utilisation

Le réglage de volume est concu pour une utilisation dans des installations de sonorisation dans lesquelles le volume est régé par une tension de commande, p.ex. l'amplificateur VCA-202. Pour des announces importantes, on peut commuter, via le relais prioritaire d'urgence, sur le volume maximal.

Le réglage de volume doit être installé dans un boîtier encastré standard ou un boîtier en saillie (par exemple ATT-300).

2 Consels important

Le réglage de volume répond à toutes les directives nécessaires de l'Union française et porte donc le symbole

• Le réglage de volume n'est donc qu'elles ne peuvent être utilisées en interieur. Protégez-le de tout type de projections d'eau, des éclaboussures, d'une humi

dite d'air elevée et de la chaleur (plage de température de fonctionnement autorisé: 0 - 40^ ).

• Pour nettoyer la façade et le bouton, utilisez un chiffon sec, évientuellesment légèrement humide, enaucun cas de produits chimiques ou de détergents abrasifs.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultats si le réglage de volume est utilisé dans un but autre que celui pour lequel il a été concu, s'il n'est pas correctement installé ou s'il n'est pas réparé par une personne habitée; en outre, la garantie deviendrait caduque.

Lorsque le réglage de volume est définitivement retire du service, éliminez-le conformément aux directives locales.

CARTONS ET EMBALLAGE
PAPIER À TRIER

3 Branchement électrique

1) Eteignez tout d'abord l'appareil auquel le réglage de volume doit être relié.

2) Pour une meilleure manipulation, les bornes de branchement du réglage de volume peuvent être retirees de leur emplacement.

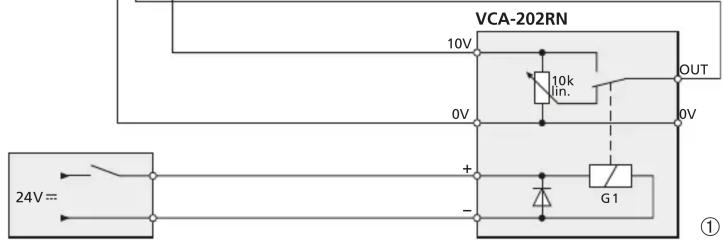

3) Reliez le potentiometre via les bornes «10V», «0V» et «OUT» à l' amplificateur. Le schema 1 montre le branchement à l' amplificateur VCA-202 pour un canal.
4) En activant le relais prioritaire d'urgence (G 1), le potentiametre est bridged et la pleine tension de la borne «10V» est commuette sur la sortie «OUT«. Reliez le cable de commande 24V pour activer le relais, aux bornes «+» et «-». Veiliez a respecter la polarité!

4 Caracteristiques techniques

Potentiometre: 10kΩ, lin.

Relais prioritaire d'urgence: = 24V , 20 mA

Température fonc. 0-40°C

Dimensions: 80 × 80 × 54 ~mm

Profondeur montage: 27mm

Poids: 92g

Tout droit de modification réservé.
