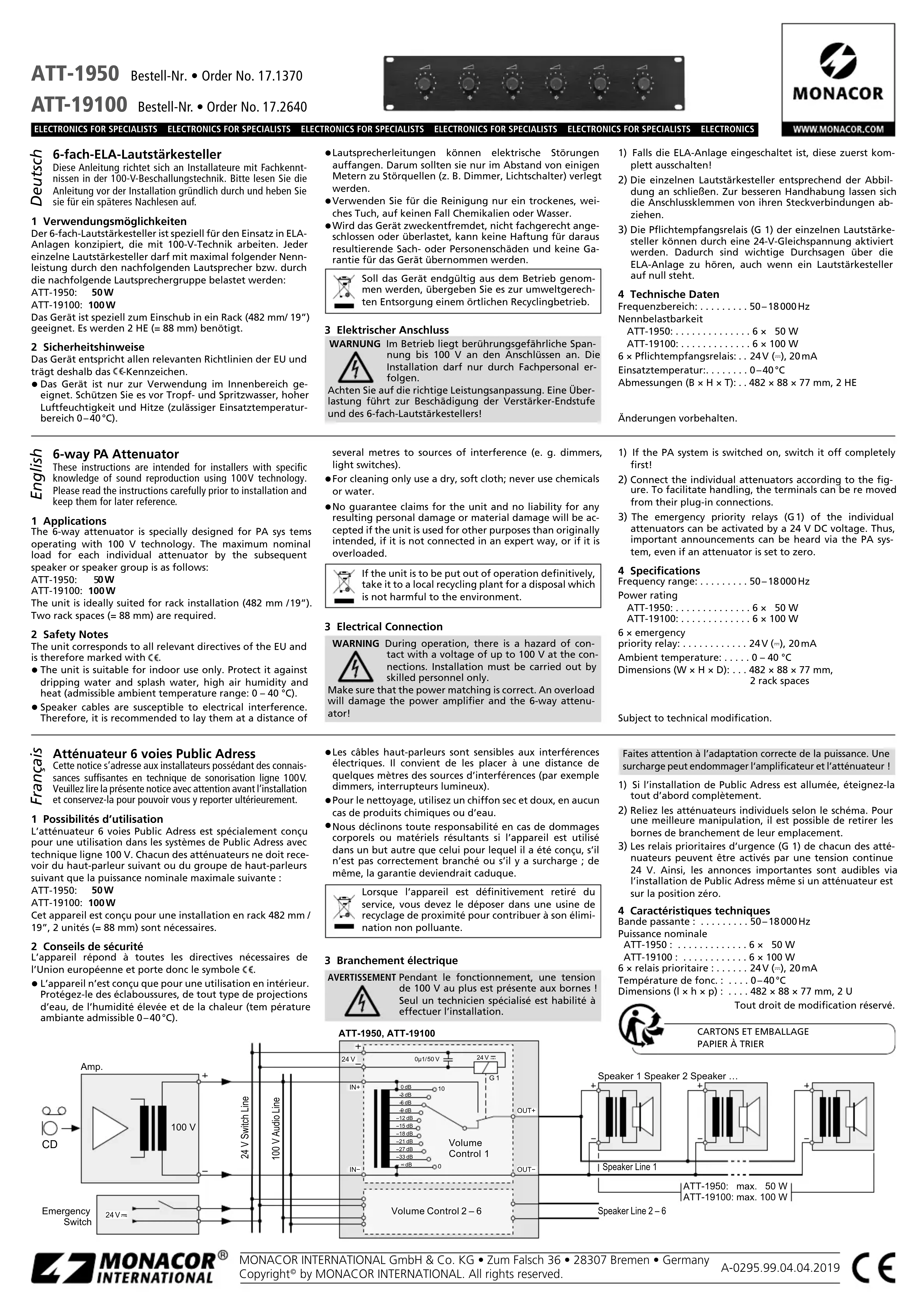

MODE D'EMPLOI ATT19100 Monacor

Attenuateur 6 voies Public Adress

Cette notice s'adresse aux installateurs possedant des connaissances suffisantes en technique de sonorisation ligne 100V. Veuliez lore la presente notice avec attention avant l'installation et conservez-la pour pouvoir vous y reporter ulterieurement.

1 Possibilities d'utilisation

L'attenuateur 6 voies Public Adress est spécialement concu pour une utilisation dans les systèmes de Public Adress avec technique ligne 100V . Chacun des attenuateurs ne doit recevoir du haut-parleur suivant ou du groupe de haut-parleurs suivant que la puissance nominale maximale suivant :

ATT-1950: 50W

ATT-19100: 100W

Cet'articleel est concu pour une installation en rack 482~mm / 19^ , 2 unités ( = 88~mm ) sont nécessaires.

2 Conseils de sécurité

L'appareil répond à toutes les directives nécessaires de l'Union européen et porte donc le symbole C€.
L'appareil n'est concu que pour une utilisation en interieur. Protegez-le des elaboussures, de tout type de projections d'eau, de l'humidite elevatede et de la chaleur (tem perature ambiente admissible 0 - 40^

• Les cables haut-parleurs sont sensibles aux interférences électriques. Il convient de les placer à une distance de quelques mètres des sources d'interférences (par exemple dimmers, interrupteurs lumineux).
• Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultats si l'appareil est utilisé dans un but autre que celui pour lequel il a été concu, s'il n'est pas correctement branché ou s'il y a surcharge; de même, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retire du service, vous doivent le déposer dans une usine de recyclage de proximé pour contributor à son élimination non polluante.

3 Branchement électrique

AVERTISSEMI

Pendant le fonctionnement, une tension de 100V au plus est presente aux bornes! Seul un technicien spécialise est habilite a effectuer l'installation.

Faites attention à l'adaptation correcte de la puissance. Une surcharge peut endommager l'amplificateur et l'attenuateur!

1) Si I'installation de Public Adress est allumée, eteignez-la tout d'abord complètement.

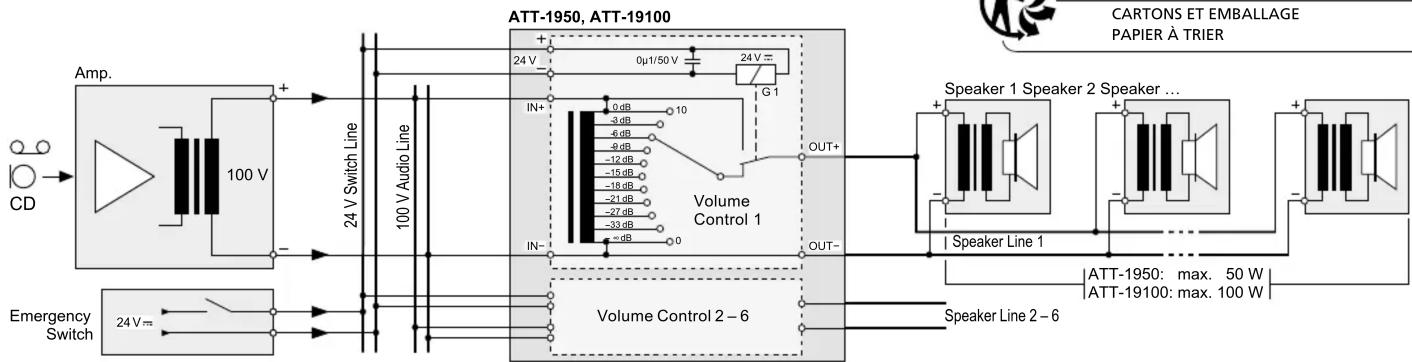

2) Reliez les attenuateurs individuels selon le schéma. Pour une première manipulation, il est possible de-retirer les bornes de branchement de leur emplacement.
3) Les reliats prioritaires d'urgence (G 1) de chacun des attenuateurs peuvent etre actives par une tension continue 24 V. Ainsi, les announces importantes sont audibles via l'installation de Public Adress meme si un attenuateur est sur la position zéro.

4 Caracteristiques techniques

Bande passante: 50-18000Hz

Puisssance nominale

ATT-1950: 6× 50 W
ATT-19100: 6×100 W
6× relais prioritaire: 24V (=) 20mA
Temperature de fonc. : . . . 0-40°C
Dimensions (1× h× p): 482× 88× 77mm,2

Tout droit de modification réservé.

O Attenuatore PA a 6 vie
