MODE D'EMPLOI ATT224WS Monacor
Veuillez dire la presente notice avec attention avant l'installation et conservez-la pour pouvoir vous y reporter ulterieurement.
1 Possibilities d'utilisation
L'attenuateur est spécialement concu pour une utilisation dans les systèmes de Public Adress avec technique ligne 100 V. La puissance nominale maximale par le haut-parleur suivant ou le groupe de haut-parleurs suivants ne doit pas eté dépassée : voir caractéristiques techniques.
L'attenuateur doit être placé dans une prise encastrée ou dans une prise en saillie (par exemple ATT-200 de MONACOR).
2 Conseils d'utilisation
L'appareil répond à toutes des directives nécessaires de l'Union européen et porte donc le symbole €
L'appareil n'est concu que pour une utilisation en interieur. Protegeze-le des eclaboussures, de tout type de projections d'eau, de I'humidite elevee et de la chaleur (tem pereature ambiente admissible 0 - 40^)
- Les cables haut-parleurs sont sensibles aux interférences électriques. Il convient de les placer à une distance de
quelques mètres des sources d'interférences (par exemple dimmers, interrupteurs lumineux).
- Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
- Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultats si l'appareil est utilisé dans un but autre que celui pour lequel il a été concu, s'il n'est pas correctement branché ou s'il y a surcharge; de même, la garantie deviendrait caduque.
Lorsque l'appareil est définitivement retire du service, vous devez le déposer dans une Usine de recyclage de proximité pour contributor à son élimination non polluante.
3 Branchement electrique

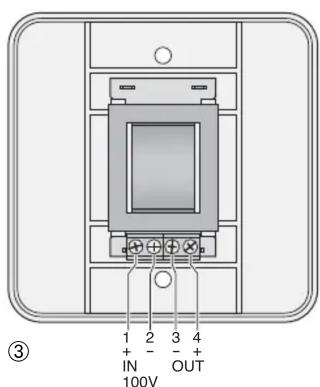

AVERTISSEMENT: pendant le fonctionnement, une tension de 100 V au plus est presente aux bornes! Seul un technicien spécialise est habilité à effectuer l'installation. Faites attention à l'adaptation correcte de la puissance. Une surcharge peut endommager l'amplificateur et l'attenuateur!
1) Si l'installation de Public Adress est allumée, éteignez-la tout d'abord complètement.

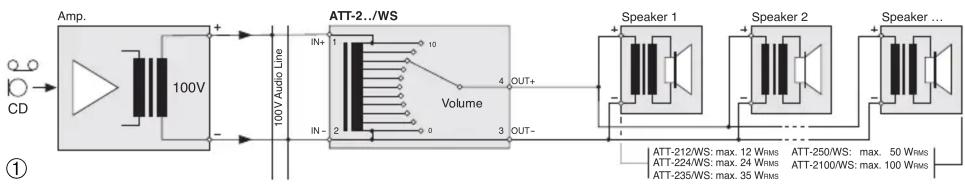

2) Pour une utilisation dans une installation de Public Address sans ligne de priorite, reliez l'attenuateur selon le schéma 1.

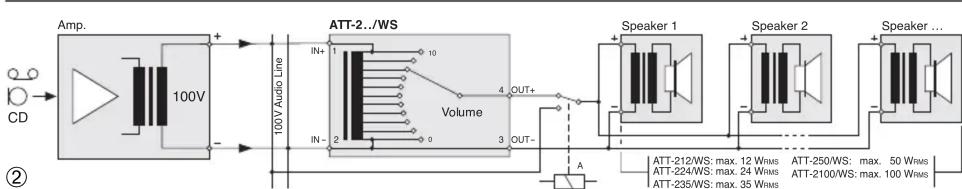

3) Dans le cas inverse, reliez l'attenuateur selon le schema 2. Lorsqu'on activé le reliais A dans le système d'ampli, on peut entendre des announcements importantes, même si l'attenuateur est sur le minimum.
4 Caracteristiques techniques
Bande passante: 50 - 18 000 Hz
Puissance nominale
ATT-212/WS: 12 W RMS
ATT-224/WS: 24 WRMS
ATT-235/WS: 35 WRMS
ATT-250/WS: 50 WRMS
Température de fonc.: 0 - 40 °C
Dimensions: 85 × 85 × 71 ~mm
Profondeur montage: 42 mm
Tout droit de modification réservé.
