BH800 - Ampli guitare TC ELECTRONIC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Amplificateur de guitare TC ELECTRONIC BH800, puissance de 800 watts, technologie Class D.
Utilisation	Conçu pour les guitaristes professionnels, idéal pour les concerts et les répétitions.
Maintenance et réparation	Vérifier régulièrement les connexions et les câbles, nettoyage des grilles et des ventilateurs recommandé.
Sécurité	Utiliser avec une prise de terre appropriée, éviter l'exposition à l'humidité.
Informations générales	Compatible avec divers types de guitares, léger et portable, idéal pour les musiciens en déplacement.

FOIRE AUX QUESTIONS - BH800 TC ELECTRONIC

Comment puis-je régler le volume de mon TC ELECTRONIC BH800?

Utilisez le potentiomètre de volume situé sur le panneau avant de l'ampli pour ajuster le niveau sonore. Assurez-vous que l'ampli est allumé et que vous avez connecté votre guitare.

Mon ampli ne s'allume pas, que faire?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et à l'ampli. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment puis-je connecter mon TC ELECTRONIC BH800 à un haut-parleur externe?

Utilisez la sortie haut-parleur située à l'arrière de l'ampli. Assurez-vous que le haut-parleur externe est compatible avec la puissance de sortie de l'ampli.

Y a-t-il une fonction d'égalisation sur le TC ELECTRONIC BH800?

Oui, le BH800 dispose de contrôles d'égalisation pour les aigus, les médiums et les basses. Utilisez ces contrôles pour ajuster le son selon vos préférences.

Puis-je utiliser mon TC ELECTRONIC BH800 avec une guitare électrique et une guitare acoustique?

Oui, le BH800 peut être utilisé avec des guitares électriques et acoustiques, mais pour les guitares acoustiques, il est recommandé d'utiliser un préampli ou un micro pour obtenir le meilleur son.

Comment puis-je éviter la distorsion lorsque je joue à un volume élevé?

Assurez-vous que le gain est réglé à un niveau modéré. Évitez de pousser le volume trop haut et utilisez les réglages d'égalisation pour équilibrer le son.

Que faire si je n'entends pas de son venant de mon ampli?

Vérifiez le câble de votre guitare pour des dommages. Testez un autre câble ou une autre guitare. Assurez-vous également que les réglages de volume et de tonalité sont corrects.

Comment mettre à jour le firmware de mon TC ELECTRONIC BH800?

Visitez le site web de TC Electronic pour télécharger le dernier firmware. Suivez les instructions fournies pour mettre à jour votre ampli via USB.

Mon ampli chauffe-t-il trop pendant l'utilisation normale?

Un peu de chaleur est normal pendant l'utilisation. Si l'ampli devient excessivement chaud, assurez-vous qu'il est bien ventilé et éloigné de toute source de chaleur.

Quels types de pédales puis-je utiliser avec le TC ELECTRONIC BH800?

Vous pouvez utiliser des pédales d'effets standard, comme des overdrives, des delays ou des reverbs. Assurez-vous de les brancher dans la boucle d'effets si votre ampli en dispose.

MODE D'EMPLOI BH800 TC ELECTRONIC

Consignes de sécurité importantes 1

A propos de ce manuel /

Pour obtenir du support 5

Introduction 7

Guide d'installation 10

Opération – panneau avant 12

1. Entrée jack INPUT 13
2. Bouton de GAIN et LED CLIP 13
3. TUNER (accordeur) 13
4. Section d'égalisation intelligente 14
5. Boutons de TONEPRINT 1 et 2 14
6. Switch de mémoire TonePrint 14
7. Switch MUTE 14
8. Bouton de niveau MASTER 15

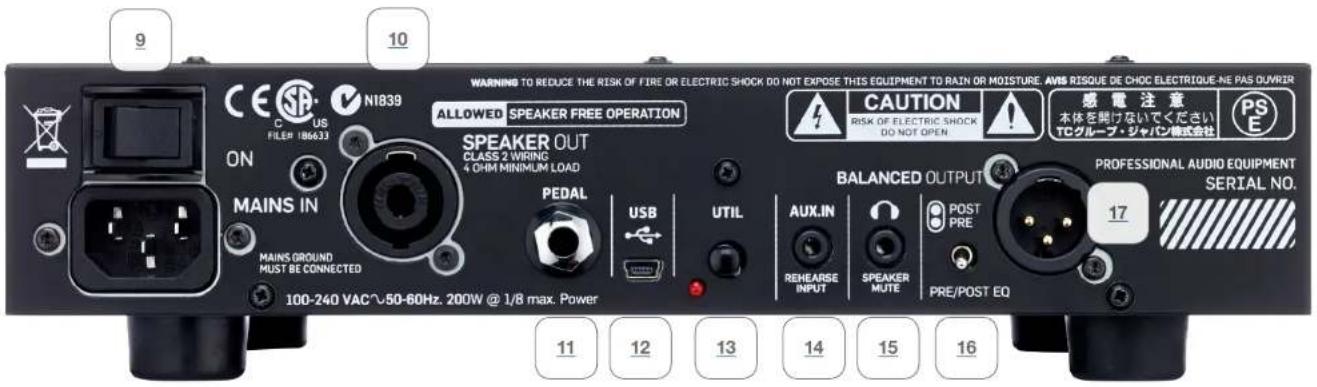

Opération – panneau arrière

1. MAINS IN - Interrupteur
   d'alimentation & prise d'alimentation 17
2. Sortie SPEAKER OUT 17
3. Prise d'entrée PEDAL 17
4. Port USB 18
5. Bouton UTIL 18
6. Entrée AUX IN pour répétition 18
7. Prise PHONES (Speaker Mute) 18
8. Switch PRE/POST EQ 18
9. BALANCED OUTPUT 18

Mode de Protection 19

Liens et informations supplémentaires 21

Spécifications techniques 23

Consignes de sécurité importantes

BH550 / BH800 Manuel en Français (2014-10-02)

Le symbole de l'éclair fléché dans un triangle équilatéral sert à alerter l'utilisateur de la présence à l'intérieur de l'appareil de «tensions dangereuses» non isolées qui pourraient être d'ampleur suffisante pour constituer un risque d'électrocution.

Le point d'exclamation placé à l'intérieur d'un triangle équilatéral sert à alerter l'utilisateur de certaines instructions d'utilisation et de maintenance importantes dans le manuel fourni avec l'appareil.

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Respecter tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil près de l'eau.
6. Nettoyer uniquement avec un chiffon sec.
7. N'obstruez pas les ouïes de ventilation. Installez l'appareil en respectant les instructions du fabricant.
8. Éloignez l'appareil des sources de chaleur: radiateurs, bouches de chaleur, fours et autres (y compris les amplificateurs).
9. Respectez le dispositif de mise à la terre de la prise secteur. Une prise polarisée est équipée de deux fiches, l'une plus large que

l'autre. Une prise avec borne de terre est équipée de deux fiches et d'une borne de terre. La fiche large, ou la borne de terre, sont garantes de votre sécurité. Si la fiche secteur fournie avec l'appareil ne correspond pas à la prise secteur de votre installation, faites remplacer cette dernière par un électricien.

1. Disposez les câbles de sorte qu'ils ne puissent pas être piétinés, coincés ou pincés ; une attention toute particulière doit être accordée au niveau des prises secteur et de l'embase secteur de l'appareil.
2. Utilisez uniquement les câbles/accessoires recommandés par le fabricant.
3. Utilisez uniquement le chariot, pied, support, etc., spécifié par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, soyez prudent lorsque vous déplacez l'ensemble chariot/appareil pour éviter toute blessure due à un renversement.
4. Débranchez cet appareil du secteur lors des orages ou des longues périodes d'inutilisation.
5. Confiez toute réparation à un technicien qualifié. L'intervention d'un technicien est nécessaire dans les cas suivants: le cordon d'alimentation ou la prise secteur sont endommagés, des corps étrangers ou du liquide se sont introduits dans l'appareil, l'appareil a été exposé à la pluie ou à l'humidité, l'appa-

reil montre des signes de dysfonctionnement ou est tombé.

Avertissement

Pour réduire le risque d'incendie ou d'électrocution, ne pas exposer cet appareil à l'égouttement ou aux éclaboussures et veiller à ce qu'aucun objet rempli de liquide, tel qu'un vase, ne soit placé sur l'appareil.

Cet appareil doit être relié à la terre.

Utilisez toujours un cordon d'alimentation à trois fils avec dispositif de mise à la terre semblable à celui fourni avec l'appareil.

Utilisez toujours des câbles et connecteurs supportant la tension de l'installation.

Vérifiez toujours la tension en vigueur dans l'installation. Veuillez vous référer au tableau suivant :

Tension Fiche secteur préconisée

110-125 V UL817 et CSA C22.2 no 42.

220-230 V CEE 7 page VII, SR section 107-2-D1/IEC 83 page C4.

240 V BS 1363 de 1984. Spécificationpour les fiches à fusible de 13Aet prises de courant commutéeset non commutées.

Cet appareil doit être installé à proximité directe de la prise secteur. La déconnexion doit pouvoir être réalisée facilement.

Pour complètement isoler l'appareil du secteur, débranchez la fiche secteur de la prise.

La fiche d'alimentation doit rester facilement accessible.

N'installez pas cet appareil dans un espace confiné.

Ne pas ouvrir l'appareil – risque d'électrocution à l'intérieur.

La prise de terre du secteur doit être reliée.

Norvégien:

Aucun élément interne n'est réparable par l'utilisateur.

Confiez toutes les opérations de maintenance à un personnel qualifié.

Attention danger

Toute modification apportée à l'appareil et qui n'est pas expressément préconisée dans ce manuel invalide votre droit à utiliser cet appareil.

EMC/EMI

Cet appareil a passé avec succès les tests relatifs aux équipements numériques de classe B (section 15 des réglementations fédérales américaines). Ces tests ont été instaurés afin de garantir une protection suffisante contre les interférences parasites en environnement résidentiel.

Ce matériel génère, utilise et peut émettre des ondes radio qui peuvent, en cas d'installation incorrecte, causer des interférences radio préjudiciables aux communications radio. Nous ne pouvons en aucun cas garantir l'absence totale d'interférences dans tous les cas d'installation. Si cet équipement est source d'interférences radio et télévision parasites (vérifiable en plaçant l'appareil sous/hors tension), nous vous encourageons vivement à résoudre le problème de la façon suivante:

Réorientez ou déplacez l'antenne de réception.

Éloignez l'appareil du récepteur.

Connectez l'appareil à une ligne secteur différente de celle du récepteur.

Consultez le revendeur du matériel ou un spécialiste radio/TV.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

tc electronic A propos de ce manuel / Pour obtenir du support

A propos de ce manuel / Pour obtenir du support

BH550 / BH800 Manuel en Français (2014-10-02)

Ce manuel vous aidera à comprendre et à utiliser votre produit TC Electronic.

Pour tirer le maximum de ce manuel, veuillez le lire de bout en bout, ou vous risquez de manquer des informations importantes.

Ce manuel n'est disponible qu'en téléchargement PDF sur le site Web de TC Electronic.

Veuillez ne pas utiliser votre produit TC Electronic avant d'avoir effectué toutes les connexions avec des équipements externes tel que décrites dans ce manuel.

Dans les sections suivantes du manuel, nous supposerons que tous les raccordements ont été correctement effectués et que vous êtes familiarisé avec les sections précédentes.

Pour télécharger la version la plus récente de ce manuel, découvrir la garantie concernant ce produit ou accéder à la base de données FAQ croissante pour ce produit, veuillez visiter la page web

tcelectronic.com/support/

Pour obtenir du support

Si vous avez encore des questions concernant le produit après avoir lu ce manuel, veuillez entrer en contact avec TC Support:

tcelectronic.com/support/

Enregistrez votre produit

Veuillez enregistrer ce produit afin que nous puissions vous tenir informé des mises à jour et autres nouvelles le concernant. Pour enregistrer votre produit, rendez-vous sur :

tcelectronic.com/support/

Aujourd'hui, tout ce qui est super à propos de la basse...

est à votre portée.

Merci d'avoir acheté cette tête d'ampli basse TC Electronic ! A présent, voyons ce que nous avons là...

Puissant ? oui !

Riche en fonctionnalités ? oui !

Léger ? oui !

Alors... Que vous faut-il d'autre ?

De la flexibilité. Beaucoup de flexibilité.

Oui, nous pensons que cela peut vous plaire.

Configurations d'enceintes

Il existe d'innombrables configurations d'enceintes utilisable avec votre ampli basse TC Electronic. Combinez ce qui convient à votre style personnel. Vous pouvez trouver des exemples de configuration sur la page produit de votre ampli :

BH550: tcelectronic.com/bh550/

BH800: tcelectronic.com/bh800/

Si vous connectez accidentellement une combinaison de baffles non valide pour un ampli basse TC Electronic, le mode de protection de l'amplificateur peut se déclencher – voir «Mode de Protection» à page 19. Toutefois, l'amplificateur ne sera pas endommagé.

Il ne fait pas qu'attirer le regard

Il y a beaucoup de technologie intelligente sous le capot de ce produit – mais cela ne signifie pas qu'il est difficile à utiliser !

Utilisez les réglages d'égalisation comme vous le feriez avec tout autre ampli – mais sachez qu'une grande attention et beaucoup d'effort ont été porté sur la manière dont ces commandes affectent vos sons. Des zones de fréquences différentes sont affectées suivant que l'on amplifie ou atténue, pour que la sensation soit « juste comme il faut ».

Il y a un accordeur pour basse 4, 5 et 6 cordes, une sortie symétrique avec un switch Pré/Post EQ, une sortie casque et une entrée « aux », pour connecter une source stéréo et jouer avec...

Peut-être vous n'en attendiez pas autant d'un ampli de basse... mais pourquoi ne pas s'attendre à encore plus ?

Parlons de TonePrints.

TonePrint

Ce produit TC Electronic est compatible Tone-Prints. Pour en savoir plus sur les TonePrints, allez sur

tcelectronic.com/toneprint/toneprint-bass

Que sont les TonePrints ?

La technologie TonePrint vous offre un contrôle créatif total. Votre créativité n'est plus freinée par des effets intégrés fixes. Avec TonePrint, vous devenez le concepteur de l'ampli. Ainsi, si vous avez besoin d'un flanger vintage ou d'un drive pour votre prochain concert rock, ou d'un compresseur et d'un chorus lorsque vous jouez avec votre groupe de funk, il vous suffit de les charger dans l'ampli.

Les TonePrints sont des effets signatures créés par les bassistes les plus influents, comme Victor Wooten, Duff McKagan, Nathan East et bien d'autres. Ces TonePrints sont disponibles gratuitement – directement à partir de votre smartphone – et avec deux mémoires TonePrint commutables disponibles, vous pouvez panacher et assortir comme bon vous semble !

Vous pouvez changer les TonePrints de votre ampli aussi souvent que vous le voulez, et la cerise sur le gâteau :

C'est totalement gratuit.

Transfert de TonePrints vers votre ampli en utilisant l'application TonePrint

Être capable de pratiquement recâbler votre ampli TC Electronic ne serait pas très utile s'il fallait beaucoup de matériel supplémentaire pour le faire. C'est pourquoi nous avons créé l'application TonePrint. L'application TonePrint est un logiciel gratuit pour smartphones populaires qui permet de transférer «sans fil» des TonePrints dans votre ampli quand, et là où vous en avez envie.

Pour obtenir et utiliser l'application TonePrint

Si vous possédez un iPhone, vous pouvez télécharger l'application TonePrint sur l'App Store d'Apple.

itunes.apple.com/us/app/toneprint/id432767616

Si vous possédez un téléphone Android, vous trouverez l'application TonePrint sur Google Play.

play.google.com/store/apps/details?ID=com.tcelectronic.toneprint

Une fois que vous avez téléchargé l'application, aucun téléchargement supplémentaire ou achats ne sont nécessaires. Vous pouvez accéder à toutes les TonePrints disponibles de l'application, et toutes les TonePrints sont gratuites.

Guide d'installation

BH550 / BH800 Manuel en Français (2014-10-02)

Déballage

Déballez votre tête d'ampli basse. L'emballage doit contenir les articles suivants :

Votre tête d'ampli basse TC Electronic

Un câble d'alimentation

Un câble USB

Un câble 1/8 pouce

Le guide d'installation

Un autocollant Switch-3

Vérifiez que les articles n'ont pas subi de dommages lors du transport. Si ce cas de figure improbable se présente, informez-en le transporter ainsi que votre fournisseur.

Conservez tout l'emballage si vous constatez des avaries car cela peut justifier de manipulations avec force excessive.

C'est aussi une bonne idée de garder l'emballage pour tout transport futur.

Installation

Connectez le câble d'alimentation à l'ampli et à une prise de courant délivrant la tension appropriée. Cet appareil accepte des tensions de 100 à 240 Volt.

Relier l'ampli à un ou plusieurs enceintes de basse. Pour voir des exemples de configurations, consultez les sections « Configuration d' enceintes » dans les pages produits BH550 et BH800

Raccordez votre basse à l'entrée INPUT sur le panneau avant.

Régler le gain d'entrée à l'aide du potentiomètre de GAIN.

Régler le volume de sortie à l'aide du potentiomètre MASTER.

JOUEZ!

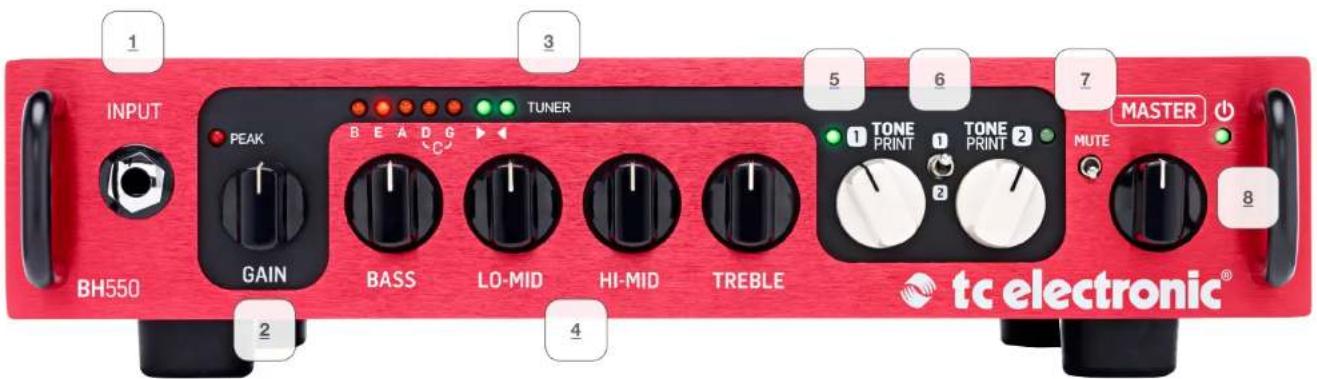

Opération – panneau avant

BH550 / BH800 Manuel en Français (2014-10-02)

Cette section décrit les connecteurs et boutons de contrôle du panneau avant de l'ampli basse de gauche à droite. Les descriptions s'appliquent à la fois au BH550 et au BH800 – la seule différence entre ces amplis est leur puissance.

INPUT BH550 GAIN BASS LO-MID HI-MID TREBLE 3 TUNER 1 PEAK B E A D G C 5 6 7 MASTER MUTE 8 4 2 tc electronic®

1. Entrée jack INPUT

Vous pouvez connecter une basse active ou passive à cette prise jack 1/4". L'étage d'entrée de votre amplificateur de basse est conçu pour s'adapter à n'importe quel type de pick-up.

2. Bouton de GAIN et LED CLIP

Le gain d'entrée doit être réglé sur le niveau le plus élevé possible sans surcharger l'étage d'entrée.

Pour trouver le bon réglage,

Branchez votre basse et jouez,

Tournez le potentiomètre GAIN jusqu'à ce que la LED PEAK S'allume occasionnellement, puis

réduisez légèrement le gain.

Une fois le gain réglé, augmentez simplement le bouton de volume MASTER pour commencer à jouer.

3. TUNER (accordeur)

L'accordeur intégré de votre ampli basse permet d'accorder facilement une basse 4, 5 ou 6 cordes.

les LED B (Si), E (Mi), A (La), D (Ré) et G (Sol) indiquent quelles cordes vous êtes en train d'accorder. Lorsque les LED D et G sont allumées, vous accordez la corde C (Do).

La corde est parfaitement, lorsque les deux LED vertes à droite de la LED de corde s'allument.

L'accordeur est toujours actif.

4. Section d'égalisation intelligente

La section Égaliseur Intelligent de cet ampli basse TC n'est pas comparable à un égaliseur d'ampli basse standard !

Les commandes classiques sur les basses, les médiums et les aiguës augmentent ou atténuent la même plage de fréquence, selon la direction dans laquelle vous tournez le bouton. Les commandes de tonalité de cet ampli traitent intelligemment plusieurs fréquences différentes lorsque vous tournez les boutons, intégrant non seulement un contrôle de la tonalité, mais aussi le contour du son.

En adaptant une ou plusieurs fréquences cibles et leur bandes passantes, en tournant un unique bouton, la section EQ Intelligent combine d'excellentes capacités de réglage de la tonalité avec facilité d'utilisation.

5. Boutons de TONEPRINT 1 et 2

Si vous n'êtes pas familier avec le concept de TonePrint, veuillez d'abord lire «TonePrint» à page 9 Vous pouvez également trouver des informations supplémentaires et des vidéos concernant la technologie TonePrint pour bassistes sur le site Web de TC Electronic.

Votre ampli basse peut stocker deux TonePrints indépendantes. Par défaut, la mémoire TonePrint 1 contient la TonePrint TubeDrive et la mémoire 2 contient la TonePrint du célèbre TC Classic Chorus.

6. Switch de mémoire TonePrint

Pour sélectionner une mémoire de TonePrint (1 ou 2), réglez le switch de mémoire TonePrint sur la position correspondante. La LED de la mémoire TonePrint sélectionnée s'allume.

Vous entendrez l'effet de la TonePrint stockée dans cette mémoire, et si vous transférez une nouvelle TonePrint dans votre ampli basse TC, elle sera stockée dans cette mémoire.

Utilisez le bouton de TonePrint de la mémoire TonePrint sélectionnée, et contrôler l'effet comme suit :

Pour la plupart des effets de modulation (Chorus, Flanger, Vibrato et Octaver), le bouton de TonePrint fonctionne comme une commande de mix entre son direct et l'effet, mais pour certaines TonePrints, il pourrait également commander la vitesse du Vibrato ou la profondeur du Chorus.

Pour les TonePrints de compression et de drive, le bouton TonePrint agit en général comme un réglage de quantité (intensité).

Les TonePrint d'artistes peuvent assigner le bouton de TonePrint à d'autres paramètres.

Enfin, il existe quelques TonePrints qui englobent deux effets. Dans ce cas, le bouton TonePrint commandera un ou plusieurs paramètres de l'un des effets, tandis que les paramètres de l'autre effet seront statiques.

Veuillez noter que même si votre ampli basse TC permet de stocker deux TonePrints distinctes, une seule TonePrint peut être active à la fois.

Désactivation de TonePrint

Si vous ne voulez pas entendre/utiliser d'effet de TonePrint,

Mettez l'interrupteur de mémoire TonePrint en position centrale ou

Tournez le bouton de la mémoire TonePrint active complètement vers la gauche ou utiliser une pédale Switch-3 reliée à l'entrée pédale située à l'arrière de l'ampli – voir «Prise d'entrée PEDAL» à page 17.

7. Switch MUTE

Pour accorder votre instrument en silence, mettez le switch MUTE sur la position supérieure. Cela coupera tous les signaux :

la sortie SPEAKER OUT

▶ la prise PHONES et

la sortie symétrique BALANCED OUTPUT

Si vous avez connecté un Switch-3 à la prise PEDAL, vous pouvez l'utiliser pour couper ou réactiver l'ampli – voir «Prise d'entrée PEDAL» à page 17 Le Switch-3 remplace le switch Mute sur l'ampli basse

8. Bouton de niveau MASTER

Utilisez le bouton MASTER pour régler le niveau global de sortie de l'ampli. Le niveau du master contrôle également le niveau de la sortie casque sur le panneau arrière de l'ampli.

Opération – panneau arrière

BH550 / BH800 Manuel en Français (2014-10-02)

Cette section décrit les connecteurs et commandes du panneau arrière de l'ampli basse, de gauche à droite. Les descriptions s'appliquent à la fois au BH550 et au BH800 – la seule différence entre ces amplis est leur puissance.

9. MAINS IN - Interrupteur d'alimentation & prise d'alimentation

L'alimentation à découpage de cet appareil accepte des tensions de 100 V à 240 V. La broche de terre du bloc d'alimentation doit toujours être connectée afin d'éviter les différences de tension, entre par exemple la sono et votre ampli basse.

10. Sortie SPEAKER OUT

Utilisez le connecteur SPEAKER OUT pour connecter votre ampli aux enceintes.

Veuillez noter qu'il s'agit d'un connecteur spea-kON, et vous devez utiliser des câbles de haut-parleurs pour relier l'ampli à vos enceintes. Ne pas utiliser de câbles d'instrument !

Pour votre BH550/BH800, utilisez une configuration d'enceintes avec une charge minimale de 4 Ohms.

11. Prise d'entrée PEDAL

Vous pouvez connecter un pédalier TC Electronic Switch-3 à l'entrée PEDAL de votre ampli, pour contrôler les fonctionnalités suivantes :

1. Activation de la TonePrint A
2. Activation de la TonePrint B
3. Mute

Pour plus d'information sur le Switch-3, voir tcelectronic.com/switch-3/

12. Port USB

Le port USB peut être utilisé pour...

transfert de TonePrints téléchargées sur le site de TC Electronic, sur votre BH550/BH800 mise à jour du logiciel interne (firmware) de votre ampli basse TC.

13. Bouton UTIL

TC peut fournir des mises à jour pour le logiciel interne de votre ampli, le firmware. La mise à jour du firmware de votre ampli TC nécessite...

un ordinateur sous Microsoft Windows ou OS X avec une interface USB standard Un câble USB

Préparation de la mise à jour du firmware

Télécharger le nouveau firmware sur la page «Support» de votre ampli TC. Si une mise à jour du firmware est disponible, vous trouverez la mise à jour...

pour Microsoft Windows (ce sont des fichiers ZIP contenant le programme d'installation du firmware) et

pour OS X (ce sont des fichiers disque image contenant le programme d'installation du firmware).

■Branchez votre ampli TC à votre ordinateur via un câble USB.

Allumez l'amplificateur tout en maintenant le bouton UTIL enfoncé sur le panneau arrière.

Après quelques secondes, vous devriez voir la LED à côté du bouton UTIL virer au rouge.

Lancez la mise à jour du firmware que vous avez téléchargé et suivez à l'écran les instructions pour appliquer la mise à jour du firmware.

14. Entrée AUX IN pour répétition

AUX IN est une entrée auxiliaire stéréo 1/8". N'importe quel signal présent sur la prise AUX IN est envoyé vers la sortie de l'ampli. Cela vous permet de jouer avec une piste de répétition, ou vous pouvez pratiquer au rythme d'un clic de métronome. Le câble« mini jack vers mini-jack » inclus vous permet d'utiliser un smartphone ou tout autre périphérique de lecture, comme source pour vous exercer.

15. Prise PHONES (Speaker Mute)

La prise PHONES est un connecteur 1/8" pour casques. Grâce à un léger filtre simulation de haut-parleur appliqué à la basse, notre ampli casque de qualité studio produit un son excellent dans les casques.

La sortie casque restitue également n'importe quel signal relié à la prise d'entrée AUX IN.

Les prises AUX IN et PHONES sont la combinaison parfaite pour travailler ou répéter de nouveaux morceaux sans déranger les voisins.

16. Switch PRE/POST EQ

Utilisez le switch PRE/POST situé sur le côté gauche de la sortie BALANCED OUT pour déterminer à quelle étape de la chaîne du signal, celui-ci est envoyé sur la sortie symétrique.

Réglage POST (en haut) : Le signal est prélevé après la section EQ et l'effet de TonePrint actif, vous permettant d'utiliser le signal avec la couleur de son spécifique de l'ampli.

Réglage PRE (en bas) : Le signal est prélevé avant la section EQ et l'effet de TonePrint actif. Utilisez ce paramètre si vous souhaitez enregistrer votre son de basse sans effets ni égalisation.

17. BALANCED OUTPUT

Utilisez la prise XLR BALANCED OUT pour connecter votre ampli basse à la sono lorsque vous jouez sur scène, ou pour connecter votre ampli à un appareil d'enregistrement lorsque vous êtes en studio.

Mode de Protection

BH550 / BH800 Manuel en Français (2014-10-02)

Ce produit est équipé d'un système de protection avancée à la fois pour l'amplificateur et votre propre sécurité. Ces dispositifs de protection se déclencherons seulement si vous utilisez ce produit dans des conditions extrêmes.

Assurez-vous de ne pas couvrir la grille de refroidissement de votre ampli basse ! Une ventilation insuffisante peut provoquer la hausse des valeurs critiques de température de l'amplificateur.

Votre ampli est équipé d'un système de protection intelligent, pour éviter que l'ampli ne souffre ou montre des signes de dysfonctionnement, s'il est utilisé incorrectement, ou dans des environnements extrêmes. Lorsque l'amplificateur passe en mode de protection, la sortie du haut-parleur est coupée, et les LEDs TUNER commencent à clignoter par paires de deux.

Le mode de protection se déclenche...

Si un court-circuit se produit (sur les sorties haut-parleurs)

Si l'amplificateur est utilisé dans un environnement qui est trop chaud, ou

Si une ventilation correcte n'est pas assurée.

En mode de Protection, les sorties haut-parleurs sont coupées pour éviter d'endommager les haut-parleurs. Toutefois, la sortie symétrique passe toujours le signal audio.

Comment procéder en mode de Protection

Si l'amplificateur ne récupère pas automatiquement du mode de protection et reste chaud, essayez d'éteindre l'amplificateur pendant une minute pour le laisser refroidir. Assurez-vous d'une ventilation suffisante.

Assurez-vous que vos haut-parleurs et câbles de haut-parleur ne sont pas défectueux, car un tel défaut pourrait causer un court-circuit.

Rallumez l'ampli.

Si ces étapes ne résolvent pas le problème et la diode du Tuner continue de clignoter, vous devrez envoyer l'amplificateur à un centre de service qualifié pour vérification.

Liens et informations supplémentaires

BH550 / BH800 Manuel en Français (2014-10-02)

Ressources du support

Service et garantie TC Electronic:

Software produits TC Electronic :

TC Electronic - tous les manuels de produits:

tcelectronic.com/support/manuals/

TC Electronic forum utilisateurs:

forum.tcelectronic.com/

TC Electronic sur...

a toile:

tcelectronic.com/

Facebook:

facebook.com/tcelectronic

Google Plus:

plus.google.com/+tcelectronic/

Twitter:

twitter.com/tcelectronic

YouTube:

youtube.com/user/tcelectronic

Ressources TC Bass

▶ TonePrint pour basse :

tcelectronic.com/toneprint/toneprint-bass/

Renseignements relatifs aux produits

Page produit BH550:

tcelectronic.com/bh550/

Page produit BH800 :

tcelectronic.com/bh800/

Spécifications techniques

BH550 / BH800 Manuel en Français (2014-10-02)

tc electronic

Spécifications techniques

Entrée
Connecteur d'entrée jack 1/4"
Impédance d'entrée 500 kOhms / 100 pF
Plage de gain -96 à 41 dB
Contrôle de tonalité
Bass 50 Hz @ Gain -24 à 0 dB ; 80 Hz @ Gain 0 à + 24 dB
Bas médiums 200 Hz @ Gain -24 à 0 dB; 160 Hz @ Gain 0 à +24 dB
Haut Médiums 630 Hz @ Gain -24 à 0 dB ; 800 Hz @ Gain 0 à + 24 dB
Aiguës 1800 Hz @ Gain -24 à 0 dB ; 4000 Hz @ Gain 0 à + 24 dB
TonePrint (deux emplacements) de 0 à 10 paramètres incorporés pour TonePrints
Accordeur Accordeur de basse, toujours actif
Plage d'accordage B0 (30,87 Hz) à C4 (523,25 Hz)
Mute Coupe la sortie haut-parleur, la sortie casque et la sortie symétrique
Niveau Master / sortie casque	Ampli casque de qualité studio
Impédance recommandée de casque	32 à 600 ohms
Alimentation	100 à 240 V ~ 50/60 Hz (200 W @ 1/8 de puissance maximale)
Puissance nominale du module	BH550 550 WBH800 800 W
Sortie SPEAKER	Neutrik speakOnTM
BALANCED OUTPUT	XLR Symétrique, pre/post pré-ampli
Niveau de sortie symétrique maximum	+ 2 dBu
Impédance optimale sortie symétrique.	600 ohms
Entrée AUX IN Rehearsal	Entrée jack 1/8", adaptée à l'iPod®
Humidité	Maximum 90 % sans condensation
Dimensions	241 x 55 x 279 mm / 11" x 9.5" x 2.2"
Poids	BH550 2,8 kg / 6,1 livresBH800 3.0 kg / 6.6 livres
Finition	Plaque frontale en aluminium brossé et anodisé, châssis métallique

Les spécifications sont sujettes à modification sans préavis.
