| Type de produit | Tête d'ampli basse de puissance 550 W |
| Marque | TC Electronic |
| Modèle | BH550 |
| Dimensions (L x H x P) | 241 x 55 x 279 mm |
| Poids | 2,8 kg |
| Alimentation | 100-240 V ~ 50/60 Hz, 200 W (1/8 de puissance max) |
| Puissance nominale | 550 W sous 4 ohms minimum |
| Entrée instrument | Jack 1/4", impédance 500 kOhms, plage de gain -96 à +41 dB |
| Sortie enceinte | Connecteur speakON, charge minimale 4 ohms |
| Sortie casque | Jack 1/8", simulation HP, impédance recommandée 32-600 ohms |
| Sortie symétrique (XLR) | Niveau max +2 dBu, pré/post EQ commutable |
| Contrôle de tonalité | Égaliseur intelligent avec Bass, Bas Médiums, Haut Médiums, Aiguës (fréquences et gains variables) |
| Effets intégrés | Deux mémoires TonePrint (effets signatures) avec paramètres dédiés |
| Accordeur intégré | Pour basse 4, 5 ou 6 cordes, plage B0-C4, toujours actif |
| Fonction Mute | Coupe le signal vers enceinte, casque et sortie symétrique |
| Entrée auxiliaire | Jack 1/8" stéréo pour lecture externe (répétition) |
| Port USB | Pour transfert TonePrint et mise à jour firmware |
| Mode de protection | Détection court-circuit, surchauffe, ventilation insuffisante ; coupe la sortie HP |
| Entretien et nettoyage | Nettoyer avec un chiffon sec, ne pas obstruer les grilles de ventilation |
| Pièces détachées et réparabilité | Aucune pièce réparable par l'utilisateur ; confier à un technicien qualifié |
| Informations générales | Tension universelle 100-240 V, finition aluminium brossé, compatible TonePrint via application smartphone |
FOIRE AUX QUESTIONS - BH550 TC ELECTRONIC
Questions des utilisateurs sur BH550 TC ELECTRONIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ampli guitare au format PDF gratuitement ! Retrouvez votre notice BH550 - TC ELECTRONIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BH550 de la marque TC ELECTRONIC.
MODE D'EMPLOI BH550 TC ELECTRONIC
Consignes de sécurité importantes 1
A propos de ce manuel /
Pour obtenir du support 5
Introduction 7
Guide d'installation 10
Opération - panneau avant 12
- Entree jack INPUT 13
- Bouton de GAIN et LED CLIP 13
- TUNER (accordeur) 13
- Section d'égalisation intelligente 14
- Boutons de TONEPRINT 1 et 2 14
- Switch de mémoire TonePrint 14
- Switch MUTE 14
- Bouton de niveau MASTER 15
Opération - panneau arrêté
- MAINS IN - Interrupteur
d'alimentation & pris d'alimentation 17
10.Sortie SPEAKER OUT 17 - Prise d'entrée PEDAL 17
12.Port USB 18 - Bouton UTIL 18
- Entree AUX IN pour repetition 18
- Prise PHONES (Speaker Mute) 18
- Switch PRE/POST EQ 18
- BALANCED OUTPUT 18
Mode de Protection 19
Liens et informations supplémentaires 21
Consignes de sécurité importantes
tc electronic Consignes de sécurité importantes
Le symbole de l'éclair fléché dans un triangle équilateral sert à alerter l'utilisateur de la présence à l'intérieur de l'appareil de «tensions dangereuses» non isolées qui pourrait être d'ampleur suffisante pour constituer un risque d'électrocution.
Le point d'exclamation place à l'intérieur d'un triangle équilateral sait à alerter l'utilisateur de certaines instructions d'utilisation et de maintenance importantes dans le manuel foumi avec l'appareil.
- Lisez ces instructions.
- Conservez ces instructions.
- Respecter tous les averissements.
- Suivez toutes les instructions.
- N'utilisez pas cet appeareil prés de l'eau.
- Nettoyer uniquement avec un chiffon sec.
- N'obstruez pas les ouies de ventilation. Installez l'appareil en respectant les instructions du fabricant.
- Eloignez l'appareil des sources de chaleur: radiateurs, bouches de chaleur, fours et autres (y compris les amplificateurs).
- Respectez le dispositif de mise à la terre de la prise secteur. Une prise polarisée est équipée de deux fiches, l'une plus large que
l'autre. Une prise avec borne de terre est équipée de deux fiches et d'une borne de terre. La fiche large, ou la borne de terre, sont garantes de votre sécurité. Si la fiche secteur fournie avec l'appareil ne correspond pas à la prise secteur de votre installation, faites replacer cette dernière par un elektricien.
- Disposez les cables de sorte qu'ils ne puisent pas etre piétinés, coincés ou pincecés; une attention toute particulière doit etre accordée au niveau des prises secteur et de l'embase secteur de l'appareil.
- Utilisez uniquement les cables/accessoires recommendes par le fabricant.
- Utilisez uniquement le chariot, pied, support, etc., spéciéfie par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, soyez prudent lorsque vous déplacez l'ensemble chariot/appareil pour évi ter toute blessure due à un renversement.
- Debranchez cet appareil du secteur lors des orages ou des longues périodes d'inutilisation.
- Confiez toute réparation à un technicien qualifié. L'intervention d'un technicien est nécessaire dans les cas suivants: le cordon d'alimentation ou la prise secteur sont endomagés, des corps étrangers ou du liquide se sont introduits dans l'appareil, l'appareil a été exposé à la pluie ou à l'humidité, l'appa
reil montre des signes de dysfonctionnement ou est tombé.
tcelectronic Consignes de sécurité importantes
Avertissement
Pour réduire le risque d'incendie ou d'électrocution, ne pas exposer cet apparéil à l'égouttement ou aux éclaboussures et veiller à ce qu'aucun objet rempli de liquide, tel qu'un vase, ne soit place sur l' apparéil.
et apparéel doit être relié à la terre.
Utilisez toujours un cordon d'alimentation à trois fils avec dispositif de mise à la terresemblable à celui fouri avec l'appareil.
Utilisez toujours des cables et connecteurs supporting la tension de l'installation.
Vérifie toujours la tension en vigueur dans l'installation. Veiliez vous reférer au tableau suivant :
| Tension Fiche secteur préconisée |
| 110-125 V UL817 et CSA C22.2 no 42. |
| 220-230 V CEE 7 page VII, SR section 107-2-D1/IEC 83 page C4. |
| 240 V BS 1363 de 1984. Spécification pour les fiches à fusible de 13A et prises de courant commutées et non commutées. |
Cet apparéil doit être installé à proximité directe de la prise secteur. La déconnexion doit pouvoir être réalisée facilement.
Pour complètement isoler l'appareil du secteur, débranche la fiche secteur de la prise.
La fiche d'alimentation doit rester facilement accessible.
N'installez pas cet apparéil dans un espace confiné.
Ne pas ouvrir l'appareil - risque d'électrocution à l'intérieur.
La prise de terre du secteur doit etre reliée.
Norvegien:
Aucun élément interne n'est réparable par l'utilisateur.
Confiez toutes les opérations de maintenance à un personnel qualifié.
Attention danger
Toute modification apportee a l'appareil et qui n'est pas expressement preconseillé dans ce manuel invalide votre droit a utiliser cet apparil.
EMC/EMI
Cet apparéil a passé avec succès les tests relatifs aux équipements numériques de classe B (section 15 des réglementations fédérales américaines). Ces tests ont été instaúres afin de garantir une protection suffisante contre les interférences parasites en environnement résidentiel.
Ce matériel génère, utilise et peut émettre des ondes radio qui peuvent, en cas d'installation incorrecte, causeer des interférences radio préjudiciaibles aux communications radio. Nous ne pouvons enauc停车 cas garantir l'absence totale d'interférences dans tous les cas d'installation. Si cet équipement est source d'interférences radio et télévision parasites (verifiable en plaçant l'appareil sous/hors tension), nous vous encourgeons viviment à résoudre le problème de la façon suivante:
Réorientez ou déplacez l'antenne de réception.
Eloignez l'appareil du recepteur.
Connectez l'appareil à une ligne secteur différente de cette du récepteur.
Consultez le revendeur du matériel ou un spécialiste radio/TV.
Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.
A propos de ce manuel / Pour obtenir du support
tc electronic
A propos de ce manuel / Pour obtenir du support
Ce manuel vous aidera à comprendre et à utiliser voser produit TC Electronic.
Pour tirer le maximum de ce manuel, veuillez le dire de bout en bout, ou vous risquez de manquer des informations importantes.
Ce manuel n'est disponible qu'en télécharge ment PDF sur le site Web de TC Electronic.
Veuillez ne pas utiliser votre produit TC Electronic avant d'avoir effectué toutes les connexions avec des équipements externes tel que décrites dans ce manuel.
Dans les sections suivantes du manuel, nous supposerons que tous les raccordements ont ete correctement efectuets et que youes familarisé avec les sections precedentes.
Pour télécharger la version la plus récente de ce manuel, découvertir la garantie concernant ce produit ou acceder à la base de données FAQ croissant pour ce produit, veulillez visiter la page web
tcelectronic.com/support/
Pour obtenir du support
Si vous avez encore des questions concernant le produit après avoir lu ce manuel, veuillez entrer en contact avec TC Support:
tcelectronic.com/support/
Enregistrez votre produit
Veuiliez enregistrer ce produit afin que nous puissions vous tenir informé des mises à jour et autres nouvelles le concernant. Pour enregistrer votre produit, rendez-vous sur :
tcelectronic.com/support/
Aujourd'hui, tout ce qui est super a propos de la basse... est a votre portee.
Merci d'avoir acheté cette tete d'ampli bassé TC Electronic ! A présent, voyons ce que nous avons là...
Puisant?oui!
Riche en fonctionnalités ? oui !
éger ? oui !
Alors... Que vous faut-il d'autre?
De la flexibilité. Beaucoup de flexibilité.
Oui, nous pensons que cela peut vous plaire.
Configurations d'enceintes
Il existe d'innombrables configurations d'enceintes utilisable avec votre ampliasse TC Electronic. Combineze ce qui convient à votre style personnel. Vous pouvez trouver des exemples de configuration sur la page produit de votre ampli :
BH550: tcelectronic.com/bh550/
BH800: tcelectronic.com/bh800/
Si vous connectez accidentellement une combinaison de baffles non valide pour un ampli basse TC Electronic, le mode de protection de l'amplificateur peut se déclencher - voir «Mode de Protection» à page 19. Toutefois, l'amplificateur ne sera pas endommagé.
Il ne fait pas qu'attirer le regard
Il y a beaucoup de technologie intelligente sous le capot de ce produit - mais cela ne signifie pas qu'il est difficile à utiliser !
Utilisez les réglages d'égalisation comme vous le férié avec tout autre ampli - mais sachez qu'une grande attention et beaucoup d'effort ont été porté sur la manière dont ces commandes affectent vossons. Des zones de féquences différentes sont affectées suivant que l'on amplifie ou attenue, pour que la sensation soit « juste comme il faut »
Il y a un accordeur pour basse 4, 5 et 6 cordes, une sortie symétrique avec un switch Pré/Post EQ, une sortie casque et une entree « aux», pour connecter une source stéreo et jouer avec...
Peut-etre vous n'en attendiez pas autant d'un ampli de basse... mais pourquoi ne pas s'attendre à encore plus?
Parlons de TonePrints.
TonePrint
Ce produit TC Electronic est compatible TonePrints. Pour en savoir plus sur les TonePrints, allez sur
tcelectronic.com/toneprint/toneprint-bass
Que sont les TonePrints ?
La technologie TonePrint you offre un contrôle créatif total. Voitre créativité n'est plus freinée par des effets intégrés fixes. Avec TonePrint, vous devenez le concepteur de l'ampli. Ainsi, si vous avez besoin d'un flanger vintage ou d'un drive pour votre prochain concert rock, ou d'un compresseur et d'un chorus lorsque vous jouez avec votre groupe de funk, il vous suffit de les charger dans l'ampli.
Les TonePrints sont des effets signatures créés par les bassistes les plus influents, comme Victor Woeten, Duff McKagan, Nathan East et bien d'autres. Ces TonePrints sont disponibles gratuitement - directement à partir de votre smartphone - et avec deux mémoires TonePrint commutables disponibles, vous pouvez panacher et assortir comme bon vous semble!
Vous pouvez changer les TonePrints de votre ampli aussi souvent que vous le voulez, et la cérise sur le gâteau :
C'est totalement gratuite.
Transfert de TonePrints vers votre ampli en utilisant l'application TonePrint
Être capable de pratiquement recâbleryerVote ampli TC Electronic ne serait pas très utile s'il fallait beaucoup de matériel supplémentaire pour le faire. C'estpourquoi nous avons créé l'application TonePrint.L'application TonePrint est un logiciel gratuite pour smartphones populaires qui permet de transférer «sans fil» des TonePrintsdans notre ampli quand, et la où vous en avez envie.
Pour obtenir et utiliser l'application TonePrint
Si vous possédez un iPhone, vous pouvez télécharger l'application TonePrint sur l'App Store d'Apple.
itunes.apple.com/us/app/toneprint/id432767616
Si vous possedez un téléphone Android, vous trouvezEZ l'application TonePrint sur Google Play.
play.google.com/store/apps/ details?ID com.tcelectronic.toneprint
Une fois que vous avez telecharge l'application, aucune telechargement supplémentaire ou achat ne sont nécessaires. Vous pouze acceder à toutes les TonePrints disponibles de l'application, et toutes les TonePrints sont gratuites.
Guide d'installation
Déballage
Déballez votre tete d'ampliasse.L'emballagedoit contenir les articles suivants:
Votretete d'ampli basse TC Electronic
Un cable d'alimentation
Un cable USB
Un cable 1/8 pouce
te guide d'installation
Un autocollant Switch-3
Vérifiez que les articles n'ont pas subi de dommages lors du transport. Si ce cas de figure improbable se présente, informez-en le transporteur ainsi que votre fournisseur.
Conservez tout l'emballage si vous constatiez des avaries car cela peut justifier de manipulations avec force excessive.
C'est aussi une bonne idée de garder l'emballage pour tout transport futuro.
Installation
Connectez le cable d'alimentation à l'ampli et à une prise de courant délivrant la tension appropriée. Cet appeareil accepte des tensions de 100 à 240 Volt.
Relier l'ampli à un ou plusieurs enceintes de basse. Pour voir des exemples de configurations, consultez les sections « Configuration d'enceintes » dans les pages produits BH550 et BH800
Raccordez votre basse à l'entrée INPUT sur le panneau avant.
Régrle le gain d'entrée à l'aide du potentio-mètre de GAIN.
Régré le volume de sortie à l'aide du potentiemetre MASTER.
JOUEZ!

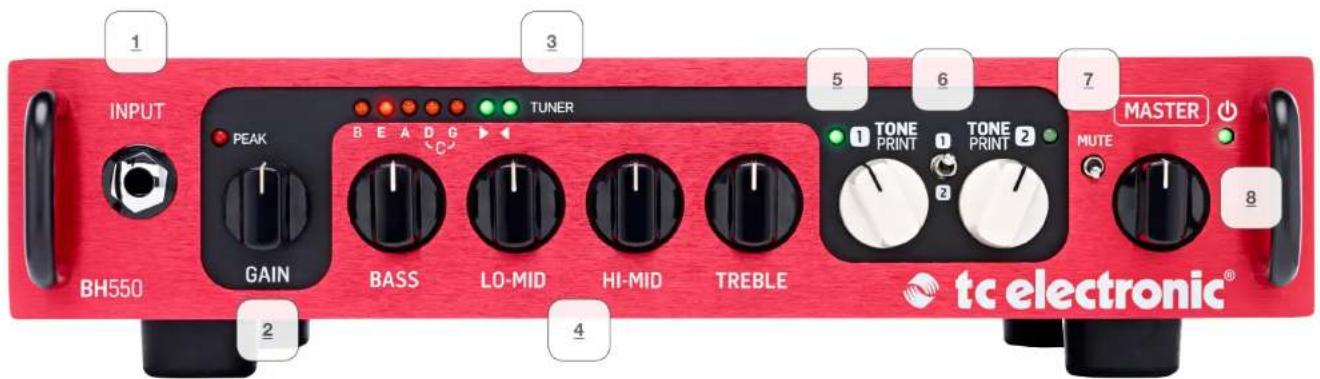

Opération - panneau avant
tc electronic
Opération - panneau avant
Cet section decrit les connecteurs et boutons de contro du panneau avant de l'ampli basse de gauche a droite. Les descriptions s'appliquent à la fois au BH550 et au BH800 - la seule diffrence entre ces amplis est leur puissance.
1. Entree jack INPUT
Vou pouvez connecter uneasse active ou passive à cette prise jack 1 / 4 .L'etage d'entree de votre amplificateur de salle est concu pour s'adapter a n'importe quel type de pick-up.
2. Bouton de GAIN et LED CLIP
Le gain d'entrée doit être régle sur le niveau le plus élevé possible sans surcharger l'étage d'entrée.
Pour trouverlebonreglage,
Branchez vous basse et jouez,
Toumez le potentiometre GAIN jusqu'à ce que la LED PEAK S'allume occasionnellement, puis
Réduisez légèrement le gain.
Une fois le gain regle, augmentez simplement le bouton de volume MASTER pour commencer a jour.
3. TUNER (accordeur)
L'accordeur intégré de votre ampli basse permét d'accorder facilement uneasse 4,5 ou 6 cordes.
les LED B (Si), E (Mi), A (La), D (Ré) et G (Sol) indisquen quelles cordes vous étés en train d'accorder. Lorsque les LED D et G sont allumées, vous accordez la corde C (Do).
La corde est parfaitement, lorsque les deux LED vertes à droite de la LED de corde s'allument.
L'accordeur est toujours actif.
4. Section d'égalisation intelligente
La section Égaliseur Intelligent de cet ampli basse TC n'est pas comparable à un égaliseur d'ampli basse standard!
Les commandes classiques sur les basses, les mediums et les aigués augmentent ou attenuent la même plage de fréquence, selon la direction dans laquelle vous tournez le bouton. Les commandes de tonalité de cet ampli traitent intelligiment plusieurs fréquences différentes lorsque vous tournez les boutons, intégrant non seulement un contrôle de la tonalité, mais aussi le contour du son.
En adaptable une ou plusieurs fréquences cibles et leur bandes passantes, en tournant un unique bouton, la section EQ Intelligent combine d'excellentes capacités de réglage de la tonalité avec facilité d'utilisation.
5. Boutons de TONEPRINT 1 et 2
Si vous n'etes pas familier avec le concept de TonePrint, veuillus d'abord dire «TonePrint» à page 9 Vous pouvez également tracer des informations supplémentaires et des videos concernant la technologie TonePrint pour bassistes sur le site Web de TC Electronic.
Votre ampli basse peut stocker deux TonePrints independantes.Par defaut,la mémoire TonePrint 1 contient la TonePrint TubeDrive et la mémoire 2 contient la TonePrint du célibre TC Classic Chorus.
6. Switch de mémoire TonePrint
Pour selectionner une mémoire de TonePrint (1 ou 2), reglez le switch de mémoire TonePrint sur la position correspondante. La LED de la mémoire TonePrint sélectionnée s'allume.
Vous entendrez I'effet de la TonePrint stocke dans cette memoire, et si vous transferez une nouvelle TonePrint dans votre ampli bajo TC, elle sera stocke dans cette memoire.
Utilisez le bouton de TonePrint de la mémoire TonePrint Sélectionnée, et contrôle l'effet comme suit :
Pour la plupart des effets de modulation (Chorus, Flanger, Vibrato et Octaver), le bouton de TonePrint fonctionne comme une commande de mix entre son direct et l'effet, mais pour certaines TonePrints, il pourrait également commander la vitesse du Vibrato ou la profondeur du Chorus.
Pour les TonePrints de compression et de drive, le bouton TonePrint agit en général comme un réglage de quantité (intensité).
Les TonePrint d'artistes peuvent assigner le bouton de TonePrint à d'autres paramètres.
Enfin, il existe quelques TonePrints qui englobent deux effets. Dans ce cas, le bouton TonePrint commandera un ou plusieurs paramétres de l'un des effets, tandis que les paramétres de l'autre effet seront statiques.
Veuillez noter que meme si vous ampli bajo TC permit de stocker deux TonePrints distinctes, une seule TonePrint peut etre active a la fois.
Désactivation de TonePrint
Si vous ne poulez pas entendre/utiliser d'effet de TonePrint,
Mettez l'interrupteur de mémoire TonePrint en position centrale ou
Tournez le bouton de la mémoire TonePrint active complètement vers la gauche ou
Utiliser une pedale Switch-3 reliée à l'entrée pedale située à l'arrière de l'ampli - voir «Prise d'entree PEDAL» a page 17.
7. Switch MUTE
Pour accorder votre instrument en silence, mettez le switch MUTE sur la position supérieure.
Cela coupera tous les signaux :
sortie SPEAKER OUT
Ha prise PHONES et
sortie symétrique BALANCED OUTPUT
Si vous avez connecté un Switch-3 à la prise PEDAL, vous pouvez l'utiliser pour couper ou réactiver l'ampli - voir «Prise d'entrée PEDAL» à page 17 Le Switch-3 remplace le switch Mute sur l'ampliasse
tc electronic
Opération - panneau avant
8. Bouton de niveau MASTER
Utilisez le bouton MASTER pour regler le niveau global de sortie de l'ampli. Le niveau du master contrôle également le niveau de la sortie casque sur le panneau arrête de l'ampli.

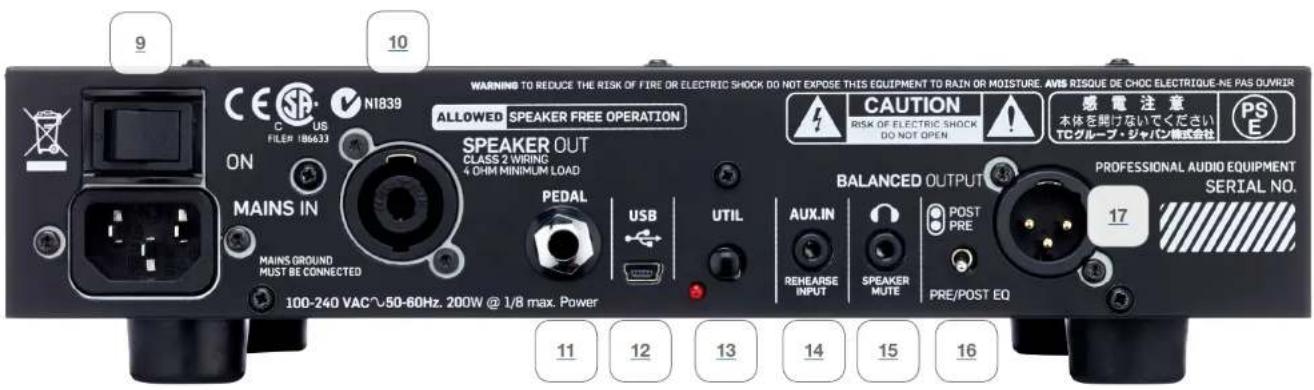

Opération - panneau arrêté
Cet section decrit les connecteurs et commandes du panneau arriere de l'ampli basse, de gauche à droite. Les descriptions s'appliquent à la fois au BH550 et au BH800 – la seule différence entre ces amplis est leur puissance.
9. MAINS IN - Interrupteur d'alimentation & prise d'alimentation
L'alimentation à découvert de cet apparéil accepté des tensions de 100 V à 240 V. La broche de terre du bloc d'alimentation doit toujours être connectée afin d'éviter les différences de tension, entre par exemple la sono et votre ampli basse.
10.Sortie SPEAKER OUT
Utilisez le connecteur SPEAKER OUT pour connecter votre ampli aux enceintes.
Veuillez noter qu'il s'agit d'un connecteur speakON, et vous doivent utiliser des cables de hautparleurs pour relier l'ampli à vos enceintes. Ne pas utiliser des cables d'instrument!
Pour toute BH550/BH800, utilisez une configuration d'enceintes avec une charge minimale de 4 Ohms.
11. Prise d'entrée PEDAL
VoupezconnecterepedalierTC ElectronicSwitch-3a l'entreePEDALdevoi ampli, pour contrcler les fonctionnalles suivantes:
- Activation de la TonePrint A
- Activation de la TonePrint B
- Mute
Pour plus d'information sur le Switch-3, voir tcelectronic.com/swi:ch-3/
12. Port USB
Le port USB peut etre utilise pour...
transfert de TonePrints telercharges sur les site de TC Electronic, sur voire BH550/BH800 mise a jour du logiciel interne (firmware) de sua ple ampli basse TC.
13. Bouton UTIL
TC peut fournir des mises à jour pour le logiciel interne de votre ampli, le firmware. La mise à jour du firmware de votre ampli TC nécessite...
ordinateursousMicrosoftWindowsouOS
X avec une interface USB standard
Un cable USB
Préparation de la mise à jour du firmware
Télécharger le nouveau firmware sur la page «Support» de votre ampli TC. Si une mise à jour du firmware est disponible, vous trouvez la mise à jour...
Pour Microsoft Windows (ce sont des fichiers ZIP contenant le programme d'installation du firmware) et
Pour OS X (ce sont des fichiers disque image contenant le programme d'installation du firmware).
Branchez-vous ampli TC à votre ordinateur via un cable USB.
Allumez l'amplificateur tout en maintainant le bouton UTIL enforcé sur le panneau arriere.
Après quelques secondes, vous devriez voir la LED à côté du bouton UTIL virer au rouge.
Lancez la mise à jour du firmware que vous avez télécharge et suivez à l'écran les instructions pour appliquer la mise à jour du firmware.
14. Entree AUX IN pour repetition
AUX IN est une entree auxiliaire stereo 1 / 8^* N'importe quel signal present sur la prise AUX IN est envoye vers la sortie de I'ampli. Cea vous permit de jouer avec une piste de repetition, ou vous pouvez pratiquer au rythme d'un clic de metronome. Le cable« mini jack vers mini-jack » inclus vous permit d'utiliser un smartphone ou tout autre peripherique de lecture, comme source pour vous exercer.
15. Prise PHONES (Speaker Mute)
La prise PHONES est un connecteur 1 / 8 pour casques. Gráce à un léger filtré simulation de haut- parleur appliqué à la basse, notre ampli casque de qualité studio produit un son excellent dans les casques.
La sortie casque restitue également n'importe quelsignalrelie àla prise d'entreeAUXIN.
Les prises AUX IN et PHONES sont la combinaison parfaite pour travailler ou repeter de nouveaux morceaux sans déranger les voisins.
16. Switch PRE/POST EQ
Utilisez le switch PRE/POST situé sur le côte gauche de la sortie BALANCED OUT pour déterminer àquelle étape de la chaîne du signal, celui-ci est envoyé sur la sortie symétrique.
Réglage POST (en haut): Le signal est prélevé après la section EQ et l'effet de TonePrint actif, vous permettant d'utiliser le signal avec la couleur de son spécifique de l'ampli.
Réglage PRE (en bas) : Le signal est prélevé avant la section EQ et l'effet de TonePrint actif. Utilisez ce paramètre si vous souhaitez enregistrer toute son de basse sans effets ni égalisation.
17. BALANCED OUTPUT
Utilisez la prise XLR BALANCED OUT pour connecter votre ampli basse à la sono lorsque vous jouez sur-scène, ou pour connecter votre ampli à un apparéil d'enregistrement lorsque vous étés en studio.
Mode de Protection
tc electronic
Mode de Protection
Ce produit est équipé d'un système de protection avancée à la fois pour l'amplificateur et votre propre sécurité. Ces disposits de protection se déclencherons seulement si vous utilise ce produit dans des conditions extrimes.
Assurez-vous de ne pas couvrir la grille de refroidissement de votre ampli bajo! Une ventilation insuffisante peut provoquer la hausse des valeurs critiques de température de l'amplificateur.
Votre ampli est equiped'un système de protection intelligent, pour éviter que l'ampli ne souffre ou montre des signes de dysfonctionnement, s'il est utilisé incorrectement, ou dans des environnements extrêmes. Lorsque l' amplificateur passée en mode de protection, la sortie du hautparleur est coupée, et les LEDs TUNER commencent à clignoter par paires de deux.
Le mode de protection se déclenché...
Si un court-circuit se produit (sur les sorties haut-parleurs)
Si l'amplificateur est utilise dans un environ-. nement qui est trop chaud, ou
Si une ventilation correcte n'est pas assurée.
En mode de Protection, les sorties haut-parleurs sont coupées pour éviter d'endommager les haut-parleurs. Toutefois, la sortie symétrique passée toujours le signal audio.
Comment professionnel en mode de Protection
Si l'amplificateur ne recupere pas automatiquement du mode de protection et reste chaud, essayez d'eteindre l'amplificateur pendant une minute pour le laisser refroidir. Assurez-vous d'une ventilation suffisante.
Assurez-vous que vos haut-parleurs et cables de haut-parleur ne sont pas défectueux, car un tel défaut pourrait causeur un court-circuit.
Rallumez I'ampli.
Si ces étapes ne résolvent pas le problème et la diode du Tuner continue de clignoter, vous dévrez envoyer l'amplificateur à un centre de service qualifié pour verification.
Liens et informations supplémentaires
Ressources du support
TC Electronic - tous les manuels de produits: tcelectronic.com/support/manuals/
TC Electronic forum utilisateurs: forum.tcelectronic.com/
TC Electronic sur...
toile: tcelectronic.com/
Facebook:
facebook.com/tcelectronic
Google Plus: plus.google.com/+tcelectronic/
Twitter:
twitter.com/tcelectronic
YouTube:
youtube.com/user/tcelectronic
Ressources TC Bass
TonePrint pour basse: tcelectronic.com/toneprint/toneprint-bass/
Renseignements relatifs aux produits
Page produit BH550: tcelectronic.com/bh550/
Page produit BH800: tcelectronic.com/bh800/
Spécifications techniques
tc electronic
Spécifications techniques
| Entrée | |
| Connecteur d'entrée jack 1/4" | |
| Impédance d'entrée 500 kOhms / 100 pF | |
| Plage de gain -96 à 41 dB | |
| Contrôle de tonalité | |
| Bass 50 Hz @ Gain -24 à 0 dB; 80 Hz @ Gain 0 à +24 dB | |
| Bas Médiums 200 Hz @ Gain -24 à 0 dB; 160 Hz @ Gain 0 à +24 dB | |
| Haut Médiums 630 Hz @ Gain -24 à 0 dB; 800 Hz @ Gain 0 à +24 dB | |
| Aiguès 1800 Hz @ Gain -24 à 0 dB; 4000 Hz @ Gain 0 à +24 dB | |
| TonePrint (deux emplacements) de 0 à 10 paramétres incorporets pour TonePrints | |
| Accordeur Accordeur de bassé, toujours actif | |
| Plage d'accordage B0 (30,87 Hz) à C4 (523,25 Hz) | |
| Mute Coupe la sortie haut-parleur, la sortie casque et la sortie symétrique | |
| Niveau Master / sortie casque | Ampli casque de qualité studio |
| Impédance recommendée de casque | 32 à 600 ohms |
| Alimentation | 100 à 240 V ~ 50/60 Hz (200 W @ 1/8 de puissance maximale) |
| Puisance nominale du module | BH550 550 W BH800 800 W |
| Sortie SPEAKER | Neutrik speakOn™ |
| BALANCED OUTPUT | XLR Symétrique, pre/post pré-ampli |
| Niveau de sortie symétrique maximum | +2 dBu |
| Impédance optimale sortie symétrique. | 600 ohms |
| Entrée AUX IN Rehearsal | Entrée jack 1/8", adaptée à l'iPod ® |
| Humidité | Maximum 90 % sans condensation |
| Dimensions | 241 x 55 x 279 mm / 11" x 9.5" x 2.2" |
| Poids | BH550 2,8 kg / 6,1 livres BH800 3.0 kg / 6.6 livres |
| Finition | Plaque frontale en-aluminium brossé et anodisé, chássis métallique |
Les specifications sont sujettes à modification sans préavis.
