MODE D'EMPLOI P2400 AR Furman

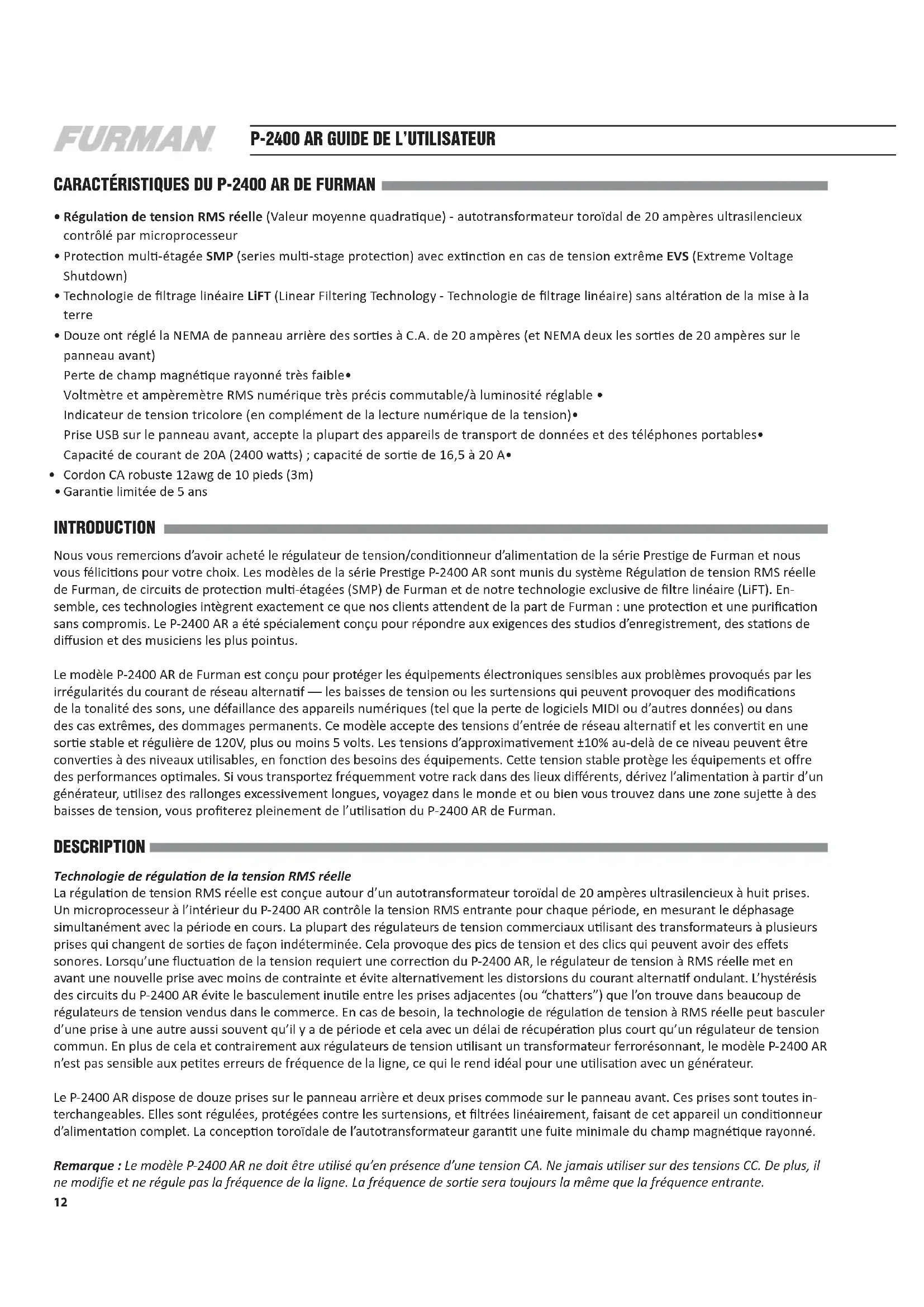

CaraCtéristiques du P-2400 ar de FurMaN Régulaon de tension RMS réelle • (Valeur moyenne quadraque) - autotransformateur toroïdal de 20 ampères ultrasilencieux contrôlé par microprocesseur Protecon mul-étagée• SMP (series mul-stage protecon) avec exncon en cas de tension extrême EVS (Extreme Voltage Shutdown) Technologie de ltrage linéaire• LiFT (Linear Filtering Technology - Technologie de ltrage linéaire) sans altéraon de la mise à la terre Douze ont réglé la NEMA de panneau arrière des sores à C.A. de 20 ampères (et NEMA deux les sores de 20 ampères sur le • panneau avant) Perte de champ magnéque rayonné très faible• Voltmètre et ampèremètre RMS numérique très précis commutable/à luminosité réglable • Indicateur de tension tricolore (en complément de la lecture numérique de la tension)• Prise USB sur le panneau avant, accepte la plupart des appareils de transport de données et des téléphones portables• Capacité de courant de 20A (2400 was) ; capacité de sore de 16,5 à 20 A• Cordon CA robuste 12awg de 10 pieds (3m) • Garane limitée de 5 ans• iNtrOduCtiON Nous vous remercions d’avoir acheté le régulateur de tension/condionneur d’alimentaon de la série Presge de Furman et nous vous félicions pour votre choix. Les modèles de la série Presge P-2400 AR sont munis du système Régulaon de tension RMS réelle de Furman, de circuits de protecon mul-étagées (SMP) de Furman et de notre technologie exclusive de ltre linéaire (LiFT). En- semble, ces technologies intègrent exactement ce que nos clients aendent de la part de Furman : une protecon et une puricaon sans compromis. Le P-2400 AR a été spécialement conçu pour répondre aux exigences des studios d’enregistrement, des staons de diusion et des musiciens les plus pointus. Le modèle P-2400 AR de Furman est conçu pour protéger les équipements électroniques sensibles aux problèmes provoqués par les irrégularités du courant de réseau alternaf –– les baisses de tension ou les surtensions qui peuvent provoquer des modicaons de la tonalité des sons, une défaillance des appareils numériques (tel que la perte de logiciels MIDI ou d’autres données) ou dans des cas extrêmes, des dommages permanents. Ce modèle accepte des tensions d’entrée de réseau alternaf et les convert en une sore stable et régulière de 120V, plus ou moins 5 volts. Les tensions d’approximavement ±10% au-delà de ce niveau peuvent être converes à des niveaux ulisables, en foncon des besoins des équipements. Cee tension stable protège les équipements et ore des performances opmales. Si vous transportez fréquemment votre rack dans des lieux diérents, dérivez l’alimentaon à parr d’un générateur, ulisez des rallonges excessivement longues, voyagez dans le monde et ou bien vous trouvez dans une zone sujee à des baisses de tension, vous proterez pleinement de l’ulisaon du P-2400 AR de Furman. desCriPtiON Technologie de régulaon de la tension RMS réelle La régulaon de tension RMS réelle est conçue autour d’un autotransformateur toroïdal de 20 ampères ultrasilencieux à huit prises. Un microprocesseur à l’intérieur du P-2400 AR contrôle la tension RMS entrante pour chaque période, en mesurant le déphasage simultanément avec la période en cours. La plupart des régulateurs de tension commerciaux ulisant des transformateurs à plusieurs prises qui changent de sores de façon indéterminée. Cela provoque des pics de tension et des clics qui peuvent avoir des eets sonores. Lorsqu’une uctuaon de la tension requiert une correcon du P-2400 AR, le régulateur de tension à RMS réelle met en avant une nouvelle prise avec moins de contrainte et évite alternavement les distorsions du courant alternaf ondulant. L’hystérésis des circuits du P-2400 AR évite le basculement inule entre les prises adjacentes (ou “chaers”) que l’on trouve dans beaucoup de régulateurs de tension vendus dans le commerce. En cas de besoin, la technologie de régulaon de tension à RMS réelle peut basculer d’une prise à une autre aussi souvent qu’il y a de période et cela avec un délai de récupéraon plus court qu’un régulateur de tension commun. En plus de cela et contrairement aux régulateurs de tension ulisant un transformateur ferrorésonnant, le modèle P-2400 AR n’est pas sensible aux petes erreurs de fréquence de la ligne, ce qui le rend idéal pour une ulisaon avec un générateur. Le P-2400 AR dispose de douze prises sur le panneau arrière et deux prises commode sur le panneau avant. Ces prises sont toutes in- terchangeables. Elles sont régulées, protégées contre les surtensions, et ltrées linéairement, faisant de cet appareil un condionneur d’alimentaon complet. La concepon toroïdale de l’autotransformateur garant une fuite minimale du champ magnéque rayonné. Remarque : Le modèle P-2400 AR ne doit être ulisé qu’en présence d’une tension CA. Ne jamais uliser sur des tensions CC. De plus, il ne modie et ne régule pas la fréquence de la ligne. La fréquence de sore sera toujours la même que la fréquence entrante.13 FRANÇAIS ENGLISH ESPAÑOL Protecon mul-étagée SMP (Series Mul-Stage Protecon) et exncon en cas de tension extrême EVS (Extreme Voltage Shutdown) La suppression des surtensions SMP (Protecon mul-étagée) de Furman élimine praquement les appels de maintenance et les « temps d’arrêts » coûteux. Les circuits tradionnels de protecon contre les surtensions se sacrient lorsqu’ils sont exposés à des pics passagers de tensions, ce qui nécessite le démontage de votre système et la réparaon de votre étaleur d’ondes. Ce n’est pas le cas avec le SMP de Furman. Avec le SMP, les surtensions passagères nuisibles sont absorbées, bloquées et dissipées de façon sûre. Votre matériel connecté est protégé, tandis que votre P-2400 AR se protège lui-même ! Ce qui diérene le SMP de Furman est sa tension de blocage sans égal. Alors que d’autres concepons disposent de tension de blocage se situant bien au-delà de 330 Vpk, le SMP de Furman se verrouille à 188 Vpk (133 V RMS) même lorsqu’il est testé avec des surtensions mulples de 6000 Vpk - 3000 A ! Ce niveau de protecon sans précédent n’est oert que par la technologie SMP de Furman. De plus, les circuits de conance d’EVS (Exncon en cas de tension extrême) de Furman protègent contre les condions catastrophiques de surtension (telles que toutes les trop fréquentes connexions accidentelles à des prises de courant 208 ou 240 VCA ou un neutre intermient) en coupant l’alimentaon entrante jusqu’à ce que la surtension soit corrigée et que l’interrupteur d’alimentaon soit réinialisé. LiFT (Technologie de ltrage linéaire) La technologie de ltrage linéaire (LiFT) de Furman réduit les bruits de la ligne de réseau CA de façon uni et linéaire à travers une très large bande passante, ce qui diminue les bruits de fond. Les ltres/condionneurs CA tradionnels ont été conçus pour être ulisés dans des condions irréalistes de laboratoire ; qu’il s’agisse de ltres mulpolaires ou à modes convenonnels. Les tech- nologies précédentes pouvaient en eet nuire aux performances du son et de l’image plus qu’elles ne les aidaient à cause du pic résonnant de leur concepon vétuste non linéaire. Dans certaines condions, ces technologies peuvent en fait ajouter plus de 10 dB de bruit à la ligne de tension CA ! Pire encore, des pertes de données, le besoin de réinialiser les préréglages numériques ou des conversseurs numériques détruits sont fréquemment causés par des pics excessifs de surtension et le bruit CA qui polluent la mise à la terre du matériel. La technologie LiFT de Furman ulise une approche diérente, assurant des performances opmales grâce au ltrage linéaire sans altéraon ou fuite de la mise à la terre. P-2400 AR - CARACTÉRISTIQUES SUPPLÉMENTAIRES : En plus, le P-2400 AR ore un compteur numérique à double foncon de très grande précision qui ache la tension d’entrée par intervalle de 1 volt et fonconne aussi comme ampèremètre RMS pour mesurer le courant au dixième d’ampère. La précision du voltmètre est de ±1,5 volts et il dispose d’un indicateur tricolore de niveau de tension. Il permet à l’ulisateur de savoir si la tension est comprise ou non dans la plage d’ulisaon sûre. L’ampèremètre mesure avec précision l’appel de courant pour une analyse instantanée des besoins du système. Comme menonné précédemment, le P-2400 AR est équipé de quatorze prises régulées ; deux prises CA praques sur le panneau avant et douze sur le panneau arrière. Les prises CA arrière répares sur deux baeries disposent d’une bonne isolaon sonore. La capacité de 20A du P-2400 AR est fournie grâce à un robuste cordon d’alimentaon CA 12 awg de 10 pieds (3m) de long. CONsiGNes de séCurité An d’obtenir les meilleurs résultats possibles avec votre modèle P-2400 AR de Furman, veuillez lire aenvement ce manuel avant l’ulisaon. AVERTISSEMENT An de réduire les risques d’électrocuon, ne pas exposer cet équipement à la pluie ou à l’humidité. Il y a à l’intérieur du boîer des tensions élevées dangereuses. Ne rerez pas le couvercle. Conez la maintenance uniquement à des techniciens qualiés.

IMPORTANTES CONSIGNES DE SÉCURITÉ

(Veuillez lire avant l’installaon) 1. Veuillez lire et respecter toutes les consignes de sécurités ainsi que le mode d’emploi avant d’installer votre P-2400 AR. Conservez ces consignes pour toute consultaon ultérieure. 2. Votre modèle P-2400 AR ne devrait pas être ulisé près d’une source d’eau, telle qu’une baignoire, un lavabo , un évier, une cuve de lessivage, dans un sous-sol mouillé ou près d’une piscine. 3. Ne placez pas votre P-2400 AR près de sources importantes de chaleur, telles qu’un radiateur, une bouche d’air chaud, une cui- sinière ou d’autres appareils produisant une chaleur importante. 4. Vous ne devriez brancher votre P-2400 AR qu’à une prise de courant avec mise à la terre de 120 VCA, 60Hz. Ne rerez pas la mise14

P-2400 AR GUIDE DE L’UTILISATEUR

à la terre et ne changez pas la polarisaon de la prise d’alimentaon. 5. Acheminez le cordon d’alimentaon et tous les autres câbles an d’éviter leur piénement, les possibilités de trébuchements ou leurs contraintes. Portez une aenon parculière à l’état des cordons et des câbles et à l’endroit d’où ils sortent de votre condion- neur Furman. Pour éviter les risques d’incendie ou de blessure, remplacez immédiatement les cordons et les câbles endommagés. 6. Neoyez votre P-2400 AR à l’aide d’un linge humide uniquement. N’ulisez pas de solvants ou de neoyants abrasifs. Ne versez jamais de liquide dans ou sur l’appareil.

7. Faites vérier l’état de votre P-2400 AR par un technicien qualié lorsque :

• Le cordon ou la prise d’alimentaon est usé(e), entorllé(e) ou coupé(e).

• Des objets sont tombés ou des liquides ont été renversés sur l’appareil.

• L’appareil a été exposé à la pluie ou à une humidité importante.

• L’appareil ne semble pas fonconner normalement.

• Le voyant “Protecon OK” n’est pas allumé.

• L’appareil est tombé par terre ou le boîer a été endommagé. 8. Une mise à la terre de sécurité est nécessaire pour le bon fonconnement du P-2400 AR. Toute tentave d’ulisaon de l’appareil sans mise à la terre de sécurité est considérée comme un fonconnement incorrect et peut rendre nulle la garane. 9. N’essayez pas de réparer votre modèle P-2400 AR au-delà des instrucons fournies par ce manuel. Toute autre réparaon devrait être conée à un technicien qualié. iNstaLLatiON Grâce à la concepon toroïdale du transformateur, le P-2400 AR de Furman peut être placé à proximité de la plupart des équipements sans craindre qu’ils soient perturbés par une fuite d’un puissant champ magnéque de 50/60 Hz. Cependant, il est suggéré de placer le rack en haut ou en bas. Comme avec tout équipement qui se monte sur rack, assurez-vous d’uliser des vis 10-32 pour le montage dans les trous letés du rack (ce ne sont pas des dimensions en mètre). Faites parculièrement aenon aux vis 10-24, qui peuvent être installées en forçant, mais qui abîmeront le letage. Pour éviter d’abîmer la nion du panneau avant, ulisez des rondelles en plasque sous les têtes de vis. Montage à l’arrière d’un rack : Si vous installez le P-2400 AR dans un rack qui a des rails de montage avant ou arrière, vous pouvez facilement le xer à l’arrière de votre rack. Rerez simplement les vis de montage des pares avants et latérales du bâ réglable à l’arrière du P-2400 AR et la plaque latérale de renfort (située d’un côté ou de l’autre du châssis), inversez-la et réassemblez-la sur le châssis du P-2400 AR. (Voir Figure 1.a, page 18) FONCtiONNeMeNt Compteur de courant RMS réelle et de tension numérique commutable/à luminosité réglable : Le voltmètre numérique CA de très grande précision de Furman mesure connuellement les tensions d’entrée avec une tolérance caractérisque de +/-1,5 VCA. Veuillez remarquer que la lecture de la tension est déterminée par la tension CA entrante. L’ampèremètre à RMS réelle de Furman mesure connuellement la charge totale du circuit CA avec une tolérance caractérisque de +/-0,5 A. Comme le compteur dispose de la technologie RMS réelle, les lectures de courant sont précises quelles que soient les condi- ons de charge (capacive, inducve ou résisve). Pour basculer entre la tension et le courant, appuyez sur le bouton appelé « Line Voltage/Current » (Courant/Tension de réseau). Pour modier l’intensité de l’éclairage de l’achage, appuyez sur ce bouton pendant deux secondes pour passer par les trois diérents niveaux de luminosité. Indicateur de gamme de tension : Cet indicateur de gamme de tension tricolore est situé dans le coin inférieur gauche de l’acheur numérique de tension. Lorsque la tension entrante CA est située entre 97 et 137V le voyant tricolore sera vert (opmal), ce qui indique que l’appareil fonconne correct- ement. Cependant, si le régulateur subit une situaon anormale passagère le voyant deviendra orange (aenon). Le voyant orange s’allume en cas de modicaons excessives ou de changement soudain au niveau de l’entrée (+/-10 volts). Si la tension d’entrée est15 FRANÇAIS ENGLISH ESPAÑOL en dehors de la gamme opmale (moins de 97V ou plus de 137V) le voyant deviendra rouge. Les averssements rouges indiquent que la tension entrante est loin d’être opmale et en dehors de la gamme fournissant une tension constante de 120V. Dans ces condions, le P-2400 AR connuera de réguler à parr de la dernière prise de l’autotransformateur, fournissant une tension de sore aussi proche que possible de 120V (par exemple, une tension entrante de 92V correspondra à une tension sortante de 110V). Lorsque vous ulisez le modèle P-2400 AR pour des applicaons criques pour lesquelles une tension de 120V est primordiale, le voyant rouge est très précieux. Interrupteur d’alimentaon / disjoncteur magnéque à résistance ultra faible : L’interrupteur d’alimentaon / disjoncteur d’une capacité de 20 A de la série Presge de Furman a été conçu spécialement pour résister aux énormes demandes d’aux de courant élevé de nombreux amplicateurs de puissance. De plus, les disjoncteurs mag- néques de Furman ne sont pas sensibles à la température et ne contribueront pas à augmenter l’impédance CA comme le font beaucoup de disjoncteurs thermiques moins chers. Si la capacité maximum de 20A RMS du P-2400 AR est dépassée, l’interrupteur à ressort se mera automaquement en posion fermée (« O »). Vous devrez remere l’interrupteur en posion marche (« On ») une fois que le problème sera réglé (généralement en supprimant un composant), ou jusqu’à ce que le courant RMS ne dépasse plus 20 A (2400 was). Capacité totale de courant (charge maximale et minimale) : Le P-2400 AR peut supporter des charges allant jusqu’à 20A aussi longtemps que la tension d’entrée est égale ou supérieure à 124 volts. Pour des tensions inférieures à ce niveau, sa capacité nominale doit être réduite d’environ 170 mA par volt. (Voir les graphiques au dos de cee page.) Cependant pour des raisons praques, vous devrez prévoir votre charge totale an qu’elle n’excède pas 16,5A ou 1980W pour supporter avec succès les pires condions de baisses de tension. Veuillez remarquer que cela s’applique à la puissance cumulée requise de tous les disposifs connectés sur le P-2400 AR, et non à chaque élément pris séparé- ment. REMARQUE : Lorsqu’il n’y a aucune puissance minimum requise du P-2400 AR, il se peut que vous écouez un bourdonnement mé- canique provenant directement de l’appareil quand le bouton d’ALIMENTATION est allumé et qu’aucun équipement n’est branché. Ce phénomène disparaîtra parfois dès que vous branchez un appareil requérant au total 40 à 50 was. Indicateur d’exncon en cas de tensions extrêmes (EVS) : L’indicateur DEL de tensions extrêmes est normalement éteint. Il est situé à l’intérieur de l’acheur, directement au-dessus des voy- ants DEL bleu des compteurs de tension et ne sera PAS visible lors d’une ulisaon normale. L’indicateur de tensions extrêmes contrôle un risque commun dans l’industrie du diverssement et de l’émission en extérieur : les problèmes de câblage tels qu’une connexion accidentelle sur une prise de 208VCA alors qu’une tension de 120VCA est requise ou un service électrique avec neutre de série ouverte de 208 à 240VCA. Le circuit EVS de Furman détecte les tensions trop élevées qui rendraient impossible le fonconnement et coupe l’alimentaon avant qu’il n’y ait des dommages. Dès la mise sous tension iniale du P-2400 AR, le voyant de tension extrême s’allumera en rouge clair si la tension entrante dépasse le niveau de coupure de tension extrême. Quand cela se produit, les prises du P-2400 AR ne seront pas alimentées. Si l’appareil a fonconné avec une tension entrante acceptable et que cee tension dépasse substanellement 140V, cela éteindra l’alimentaon des prises et la DEL de tension extrême s’allumera. REMARQUE : Si l’alimentaon globale excède le niveau de coupure et a poussé le circuit de protecon à cesser d’alimenter les prises de l’appareil Furman, l’alimentaon ne peut pas être rétablie sans que l’opérateur éteigne manuellement le module et le rallume. Ne rallumez pas l’appareil avant d’avoir vérié l’origine du problème et d’avoir éventuellement changé la source d’alimentaon. Indicateur « Protecon OK » : Bien que le circuit SMP de Furman assure praquement une protecon sans maintenance contre les pics passagers de tension et les surtensions, la nature trouve parfois le moyen de produire des forces électriques qui dépassent les capacités d’absorpon de tout disposif TVSS (Étaleur d’onde de pic passager de tension), provoquant certains dommages (comme un éclair frappant directe- ment une installaon en extérieur). Dans les rares cas où cela surviendrait, le voyant DEL vert « Protecon OK » (situé dans le coin inférieur droit de l’acheur), ne sera pas allumé. Si cela se produit, le module conservera un certain niveau de protecon contre les surtensions, mais la valeur de la tension de blocage de Furman sera compromise. L’appareil devra être renvoyé à Furman. Chargeur USB : Le chargeur USB du P-2400 AR de Furman ore une soluon praque pour recharger la plupart des accessoires électroniques popu- laires ainsi que des appareils de communicaon portables en branchant simplement le cordon de chargement dans la prise située sur le panneau avant. Veuillez noter qu’il existe actuellement de nombreux standards USB, certains appareils pourront ne pas être compables avec notre chargeur.16

P-2400 AR GUIDE DE L’UTILISATEUR

Banques d’Isolement De Sore : Le Furman P-2400 AR comporte douze sores de rear-panel à 2 banques d’isolement. Si vous reliez l’équipement numérique et analogue au P-2400 AR, on lui recommande de relier l’équipement analogue « pour encaisser A » et Digital Equipment « pour encaisser B » (ou vice-versa) pour réduire au minimum l’interférence électrique. Les deux prises servitude de panneau avant fournissent tous les avantages de protecon, de ltraon et de règlement des sores de panneau arrière, et sont fonconellement une pare de la « banque B ». déPaNNaGe 1.) Symptôme : Les prises ne sont pas alimentées en électricité; l’indicateur « Protecon OK » n’est pas allumé. Cause possible : Il n’y a pas de tension CA présente dans la prise sur laquelle votre module P-2400 AR est branché, ou les circuits de votre appareil ont été endommagés. Soluon : Branchez le P-2400 AR sur une prise où il y a une tension nominale de 120V. Si le problème persiste, les circuits internes ont peut-être été endommagés et l’appareil nécessite une maintenance en usine (voir la secon “Service à la clientèle” ci-dessous). 2.) Symptôme : L’indicateur de tension extrême est allumé. Cause possible : La tension entrante dépasse les 140V provoquant l’exncon de l’alimentaon des prises de l’appareil. Acon nécessaire : Corrigez la tension de réseau et allumez ensuite le condionneur Furman. serViCe À La CLieNtÈLe Les quesons et les problèmes relafs à votre appareil Furman doivent être adressés au département de service à la clientèle de Fur- man, ouvert de 8:00 à 16:00, heure du Pacique au (877) 486-4738 ou par courriel à info@furmansound.com. Si un appareil a besoin d’une maintenance, il doit être muni d’un numéro d’autorisaon de retour (numéro RA) assigné par le département de service à la clientèle de Furman. Avant de nous renvoyer tout appareil pour réparaon, assurez-vous qu’il soit correctement emballé et protégé contre les dommages qui pourraient se produire pendant l’expédion et faites assurer le colis. Nous vous suggérons de garder l’emballage original et de l’uliser pour expédier l’appareil. Veuillez également joindre une note contenant votre nom, votre adresse, votre numéro de téléphone ainsi qu’une descripon du problème. Veuillez inscrire le numéro d’autorisaon de retour (numéro RA) de façon visible sur la face avant de tous les colis. GaraNtie LiMitée de 5 aNs CONSERVEZ VOS REÇUS D’ACHAT ! Le reçu constue votre preuve d’achat et conrme que le produit a été acheté chez un distributeur agréé Furman. Vous devrez l’envoyer à Furman pour permere le traitement de toute réclamaon concernant la garane. Furman, une marque de Panamax Inc., garant son P-2400 AR (le « Produit ») comme suit : Furman garant à l’acheteur original que le produit vendu aux termes des présentes est cerée sans défaut matériel et de fabrica- on pendant une période de cinq ans à parr de la date d’achat. Si le produit n’est pas conforme à cee garane limitée pendant la période de garane (telle que spéciée ci-dessus), l’acheteur avisera Furman des défauts en téléphonant au numéro suivant, 877-486- 4738, ou par courriel (info@furmansound.com). Si les défauts sont du type et de la nature de ceux couverts par cee garane, Furman autorisera l’acheteur à renvoyer le produit au siège social de Furman. Les réclamaons sous garane DOIVENT être accom- pagnées d’une copie de la facture ou du reçu d’achat original indiquant la date d’achat. Les frais d’expédion doivent être payés à l’avance par l’acheteur du produit. Furman s’engage à remplacer le produit à ses frais ou selon son jugement, à réparer le produit défectueux. Les frais d’expédion de renvoi à l’acheteur seront payés par Furman. LE SUSCITÉ SUPPLANTE TOUTE AUTRE GARANTIE, EXPRIMÉE OU IMPLICITE, Y COMPRIS, MAIS SANS SE LIMITER AUX GARANTIES IMPLICITES DE MARCHANDISATION ET D’UTILISATION VISANT UN BUT PARTICULIER. Furman ne garant pas les dommages ou défauts issus d’une ulisaon inappropriée ou de la manutenon anormale du produit, ou contre les dommages ou défauts issus d’une mauvaise installaon. Furman annulera cee garane à sa discréon si le produit a été modié sans l’autorisaon écrite de Furman ou de Panamax Inc. Cee garane ne s’applique pas non plus pas aux produits dont les réparaons ont été réalisées ou tentées par des personnes autres que celles autorisées par écrit par Furman ou Panamax Inc. CETTE GARANTIE EST EXCLUSIVE. L’obligaon unique et exclusive de Furman sera de réparer ou de remplacer le produit défectueux de la manière et selon la période indiquée ci-dessus. Furman n’aura pas d’autre obligaon en ce qui concerne ses produits ou leurs pièces, qu’elle soit basée sur un contrat, une faute professionnelle, une stricte responsabilité ou autre. En aucune circonstance, Fur- man ne pourra être tenu responsable, que ce soit sur la base de cee garane limitée ou autre, de dommages directs, indirects ou spéciaux. Cee garane limitée exprime toute l’étendue des obligaons de Furman quant au produit. Si une pare de cee garane limitée devait être jugée nulle ou illégale, le reste demeurerait applicable et en vigueur.17 FRANÇAIS ENGLISH ESPAÑOL CaraCtéristiques

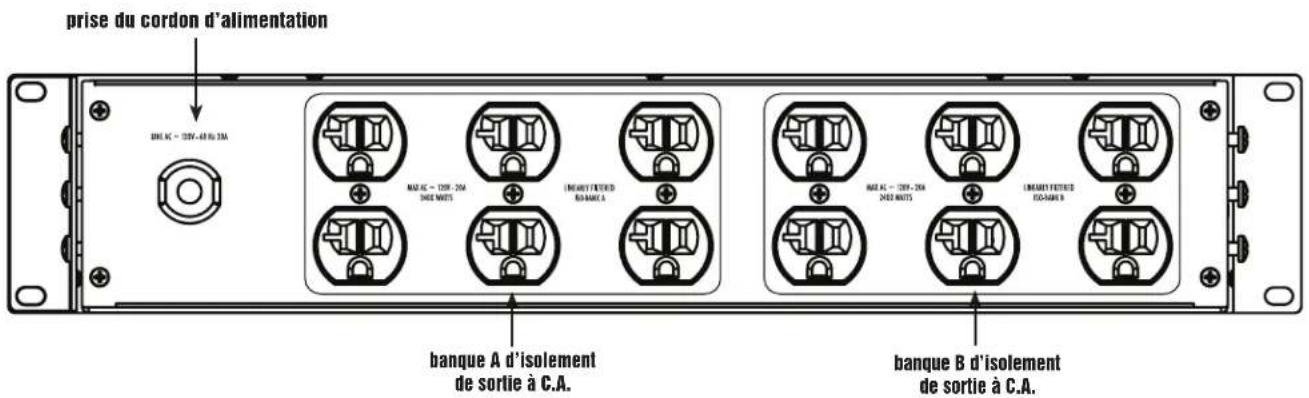

prises pratiques prise du cordon d’alimentation banque A d’isolement de sortie à C.A. banque B d’isolement de sortie à C.A. commutateur électrique voltmètre/ampèremètre numérique à DEL et indicateurs de statut Interrupteur à bascule oltmètre/ampèremètre et compteur de luminosité (maintenir enfoncé pour sélectionner la brillance) chargeur USB18

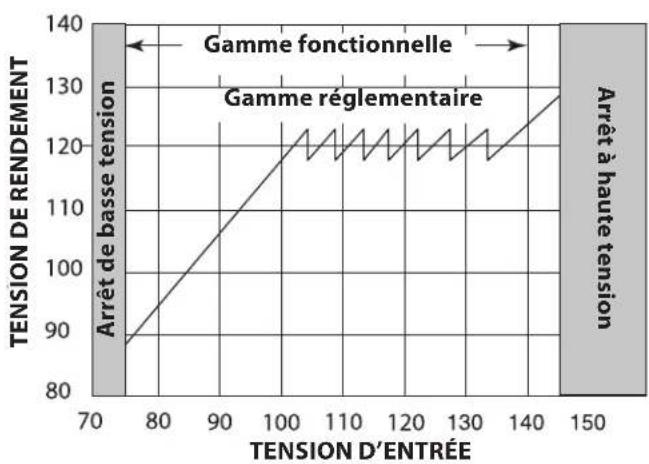

Gamme fonctionnelle Gamme réglementaire Arrêt de basse tension Arrêt à haute tension

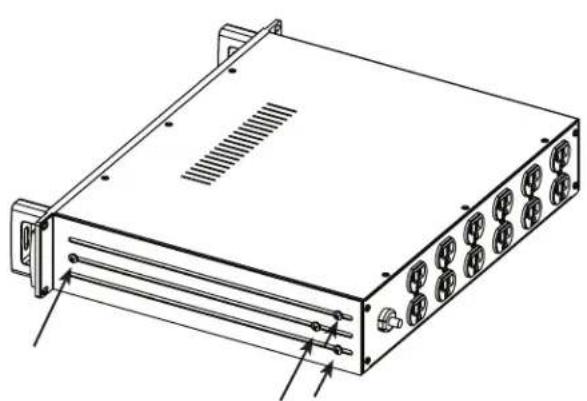

Rerez simplement les vis de montage des pares avants et latérales du bâ réglable à l’arrière du P-2400 AR et la plaque latérale de renfort (située d’un côté ou de l’autre du châssis). Inversez-la et réassemblez-la sur le châssis du P-2400 AR (comme montré sur la droite).19 FRANÇAIS ENGLISH ESPAÑOL NOtes :20
