MANUAL DE USUARIO P2400 AR Furman

• Regulación de voltaje en RMS verdadero: un autotransformador toroidal de ruidos ultra bajos de 20 amperes con control por microprocesador
• Protección de serie multifase (SMP, Series Multi-Stage Protection) con apagado de voltaje extremo (EVS, Extreme Voltage Shutdown)
• Tecnología de filtro lineal (LiFT, Linear Filtering Technology) sin interferencias en la conexión a tierra.
• Doce tomacorrientes regulados de CA NEMA de 20 amperes en el panel trasero (y dos tomacorrientes NEMA de 20 amperes en el panel frontal)
  Muy baja fuga de campos magnéticos perdidos•
  Amperímetro digital atenuante/conmutable en RMS verdadero y voltímetro preciso de laboratorio
• Indicador de límite de voltaje tricolor (complementa el indicador numérico de voltaje)
• El conector USB del panel frontal carga la mayoría de los dispositivos de comunicación portátiles y los teléfonos celulares. Capacidad de corriente de 20 amperes (2400 vatios); capacidad de salida de 16,5 a 20 amperes•
  Cable resistente de CA de 12awg. de 10 pies de longitud
• Garantía limitada de cinco años

INTRODUCCIÓN

Gracias por comprar un Regulador de potencia serie Prestige de Furman y felicitaciones por su elección. La serie Prestige P-2400 AR presenta la Regulación de voltaje en RMS verdadero, el circuito de Protección de serie multifase (SMP) de Furman y nuestra exclusiva tecnología de filtro lineal (LiFT). Conjuntamente, estas tecnologías conforman precisamente lo que nuestros clientes han aprendido a valorar de Furman: protección y purificación inigualables. El P-2400 AR ha sido diseñado con precisión para satisfacer más que los requisitos esenciales de los estudios de grabación, los centros de radiodifusión y los músicos más exigentes.

El P-2400 AR de Furman tiene como objetivo proteger el equipo electrónico sensible de los problemas ocasionados por las irregularidades en el voltaje de la línea de CA: oscurecimientos parciales o sobrevoltajes que pueden causar cambios tonales de audio, funcionamiento incorrecto de equipo digital (como pérdida de programas MIDI u otra información), o, en casos extremos, daño permanente. Acepta una amplia gama de voltajes de CA de entrada y los convierte en una salida regular y estable de 120V, más o menos diez voltios. Los voltajes de aproximadamente ±10% sobre ese rango se pueden convertir a niveles utilizables, dependiendo de los requisitos del equipo. Este voltaje estable protege el equipo y permite un rendimiento óptimo. Si mueve su estante a diferentes lugares con habitualidad, deriva corriente de generadores, utiliza prolongaciones excesivamente largas, viaja al exterior o se encuentra en una zona en la que suelen producirse apagones, usted se beneficiará con el uso de un P-2400 AR de Furman.

DESCRIPCIÓN

La tecnología de Regulación de voltaje en RMS verdadero

La Regulación de voltaje en RMS verdadero está diseñada alrededor de un transformador toroidal de ocho tomacorrientes de sonido ultra bajo. Un microprocesador dentro del P-2400 AR monitorea el voltaje en RMS entrante en cada ciclo, midiendo el ángulo de fase a tiempo con el ciclo siguiente. La mayoría de los reguladores de voltaje comerciales que usan transformadores con múltiples tomacorrientes cambian tomacorrientes a tiempos que no son controlados. Esto crea corrientes de fuga de voltaje y chasquidos que pueden interferir con el audio. Cuando una fluctuación de voltaje requiere corrección del P-2400 AR, la Regulación de voltaje en RMS verdade-ro avanza a un nuevo tomacorriente con menos tensión y, a su vez, evita la distorsión de la onda de CA. La histéresis en los circuitos del P-2400 AR evita los cambios innecesarios entre los tomacorrientes contiguos (o "vibraciones") encontradas en muchos reguladores de voltaje comerciales. De ser necesario, la tecnología Regulación de voltaje en RMS verdadero puede cambiar los tomacorrientes hasta una vez por ciclo y lo hace con un tiempo de recuperación más corto que el de un regulador de voltaje común. Además, y a diferencia de los reguladores de voltaje que emplean transformadores ferrorresonantes, el P-2400 AR no es sensible a pequeños errores en la frecuencia de línea, lo que lo hace ideal para usar con generadores.

El P-2400 AR tiene doce tomacorrientes en el panel trasero y dos cómodo tomacorrientes en el panel frontal. Todos son de funcionalidad intercambiable. Los tomacorrientes son regulados, eliminados de sobrevoltaje y filtrados en forma lineal, lo que convierte a la unidad en un regulador de potencia de función completa. El diseño toroidal del autotransformador asegura una fuga mínima de campos magnéticos perdidos.

Nota: El P-2400 AR se debe utilizar sólo con voltaje de CA. Nunca deben utilizarse voltajes de CC. Además, no cambia ni regula la frecuencia de línea. La frecuencia de salida siempre será igual que la frecuencia de entrada.

SMP (Protección de serie multifase) con EVS (Apagado de voltaje extremo)

La eliminación de sobretensión de la SMP (Protección de serie multifase) de Furman prácticamente descarta las visitas de servicio técnico y el costoso “tiempo de inactividad”. Los circuitos de eliminación de sobretensión tradicionales se sacrifican ellos mismos cuando se ven expuestos a múltiples picos de sobrevoltaje transitorio, lo cual requiere la desmantelación de su sistema y la reparación de su eliminador de sobretensión. No sucede lo mismo con la SMP de Furman. Con SMP, los sobrevoltajes transitorios dañinos se absorben, sujetan y dispersan con seguridad. Su equipo conectado está protegido, mientras que su P-2400 AR ¡se protege a sí mismo!

El pinzamiento de voltaje incomparable es exclusivo de la SMP de Furman. Mientras que otros diseños ofrecen pinzamiento de voltaje por encima de 330 Vpk, la SMP de Furman lo hace a 188 Vpk, (133 VCA RMS), incluso cuando se prueban con múltiples sobretensiones de 6000 Vpk - 3000 amperes. Este nivel de protección sin precedentes está únicamente disponible con la tecnología de SMP de Furman. Además, el circuito confiable del EVS (Apagado de voltaje extremo) de Furman protege de las situaciones de sobrevoltaje catastrófico (como las demasiado frecuentes conexiones accidentales a 208 o 240 VCA o una conexión intermitente del neutro) mediante el corte de la electricidad entrante hasta que se corrija la situación de sobrevoltaje y se reinicie el interruptor de corriente.

LiFT (Tecnología de filtro lineal)

La tecnología de filtro lineal (LiFT) de Furman reduce el ruido de la línea de CA de una manera pareja y lineal a lo largo de una banda ultraancha, lo cual disminuye el ruido de fondo. Filtro de CA tradicional: los reguladores han sido diseñados para condiciones de laboratorio poco realistas, ya sean filtros de muchos polos o modo de serie convencional, las tecnologías anteriores, en realidad, podían dañar el desempeño de audio y video en lugar de mejorarlo, debido al pico resonante de sus diseños anticuados y no lineales. En ciertas situaciones, estos diseños pueden en realidad agregar más de 10 dB de ruido a la línea de CA entrante. Y lo que es peor aun, la pérdida de información digital, la necesidad de reiniciar las preconfiguraciones digitales o la destrucción de transformadores digitales, se producen con frecuencia por picos de sobrevoltaje excesivos y por el ruido de CA que interfiere con la conexión a tierra del equipo. La tecnología LiFT de Furman emplea un enfoque diferente, ya que asegura un rendimiento óptimo a través del filtro lineal sin interferencia o pérdida en la conexión a tierra.

CARACTERÍSTICAS ADICIONALES DEL P-2400 AR:

Además, el P-2400 AR ofrece un voltímetro digital de doble función con precisión de laboratorio que muestra el voltaje entrante en pasos de 1 voltio y opera como un amperímetro RMS que mide la corriente hasta la décima parte de un amperio. La precisión del voltímetro es de ±1,5 voltios y presenta un indicador de límite de voltaje tricolor. Esto informa al usuario si el voltaje se encuentra dentro o fuera de un límite seguro. El amperímetro mide con precisión el consumo de corriente para un análisis instantáneo de los requisitos del sistema.

Como se mencionó anteriormente, el P-2400 AR está equipado con catorce tomacorrientes regulados; dos tomacorrientes de CA de fácil acceso en el panel frontal y doce tomacorrientes en el panel trasero. Los tomacorrientes de CA del panel trasero presentan un aislamiento del ruido singular en dos bancos.

La capacidad de 20 amperes del P-2400 AR está suministrada por medio de un cable de CA resistente de 12awg de 10 pies.

INFORMACIÓN DE SEGUIRDAD

Para obtener los mejores resultados de su P-2400 AR de Furman, solicitamos que lea este manual con cuidado antes de utilizar el regulador.

ADVERTENCIA

Para reducir el riesgo de descarga eléctrica, no exponga el equipo a la lluvia o a la humedad. Hay altos voltajes peligrosos dentro de la caja. No retire la cubierta. Para cualquier reparación, recurra sólo a personal técnico capacitado.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

(Lea antes de realizar la instalación)

1. Lea y observe todas las instrucciones de seguridad y de funcionamiento antes de instalar su P-2400 AR. Conserve estas instrucciones para poder consultarlas en el futuro.
2. El P-2400 AR no se debe utilizar cerca de donde haya agua, por ejemplo: cerca de bañeras, lavabos, fregaderos de cocina, recipientes para lavar ropa, en sótanos mojados o cerca de piscinas.

3. No coloque el P-2400 AR cerca de fuentes de alta temperatura, tales como radiadores, salidas de aire caliente, cocinas u otros electrodomésticos que produzcan altos niveles de calor.

4. Su P-2400 AR debe estar conectado únicamente a un tomacorriente con conexión a tierra de 120 VCA, 60Hz. No inhabilite la conexión a tierra ni cambie la polarización de la clavija del tomacorriente.

5. Coloque el cable de alimentación de CA y los otros cables de manera tal que nadie los pise, desconecte o sobrecargue. Preste especial atención al estado de los cordones y los cables en los enchufes y al punto en el que salen del regulador Furman. Para evitar riesgos de incendio o lesión, los cables dañados se deben reemplazar inmediatamente.
6. Limpie el P-2400 AR únicamente con un trapo húmedo. No utilice solventes ni limpiadores abrasivos. Nunca vierta líquidos sobre la unidad o dentro de esta.

7. Personal técnico capacitado debe realizar el mantenimiento de su P-2400 AR cuando:

8. el cable de suministro de electricidad o el enchufe se desgaste, se doble o se corte.

9. caigan objetos o se derrame líquido dentro de la unidad.
10. la unidad haya estado expuesta a la lluvia o a la humedad extrema.
11. la unidad parezca no estar funcionando normalmente.
12. el indicador "Protección correcta" no se encienda.
13. la unidad se haya soltado o la caja se haya dañado.
14. El P-2400 AR requiere la presencia de una superficie de apoyo segura para poder funcionar adecuadamente. Cualquier intento de poner la unidad en funcionamiento fuera de una superficie segura se considerará inadecuado y podría invalidar la garantía.
15. No intente realizar el mantenimiento de su P-2400 AR más allá de lo que se describe en este manual. Todas las otras tareas de servicio técnico las debe realizar personal técnico capacitado.

INSTALACIÓN

Debido al diseño toroidal del transformador, el Furman P-2400 AR se puede colocar cerca de casi cualquier otro equipo sin temor de que el otro equipo se vea afectado por el escape de un campo magnético fuerte de 50/60 Hz. Sin embargo, las ubicaciones sugeridas de los estantes son en la parte superior o en la parte inferior.

Como con cualquier equipo montado en estantes, asegúrese de utilizar tornillos mecánicos 10-32 para montar en los agujeros de colada del estante (esta no es una medida métrica). En particular, tenga cuidado con los tornillos 10-24, que pueden encajar si son forzados pero arrancarán las roscas. Para evitar estropear el acabado del panel frontal, use arandelas plásticas debajo de las cabezas de los tornillos.

Montaje del estante trasero:

Si instala el P-2400 AR en un estante que tiene rieles de montaje tanto frontales como traseros, puede sujetarlo fácilmente a la parte trasera del estante. Simplemente retire los tornillos de sujeción de la parte frontal y lateral de la oreja ajustable del estante trasero del P-2400 AR y de la placa lateral de refuerzo (ubicada a cada lado del bastidor), inviertalo y sujételo nuevamente al bastidor del P-2400 AR (Vea la Figura 1.a, página 26).

FUNCIONAMIENTO

Voltímetro de corriente en RMS verdadero y voltaje digital atenuante/conmutable:

La precisión de laboratorio del voltímetro de CA digital de Furman mide constantemente los voltajes de entrada dentro de una tolerancia típica de +/-1.5VCA. Se debe tener en cuenta que el registro de voltaje está determinado por la fuente de CA entrante.

El voltímetro de corriente en RMS verdadero de Furman mide constantemente la carga de CA del circuito total, con una tolerancia típica de +/-0.5 amperes. Como el voltímetro cuenta con la tecnología de RMS verdadero, los registros de corriente son precisos sin importar las condiciones de carga (capacitiva, inductiva o resistiva).

Para cambiar entre voltaje y corriente, presione el botón "Voltaje/corriente de la línea". Para cambiar la intensidad del visualizador, mantenga presionado este botón durante dos segundos para recorrer las 3 etapas de brillo.

Indicador de límite de voltaje:

Este indicador de límite de voltaje tricolor se encuentra ubicado en el extremo inferior izquierdo del armazón de la lente del medidor digital de voltaje. Cuando el voltaje de CA se encuentra dentro de un rango de captura de 97-137V, el indicador tricolor será verde (óptimo), lo que indica que la unidad está regulada. Sin embargo, si el regulador se encuentra con una condición transitoria, el indicador se volverá ámbar (advertencia). Esta indicación ámbar aparece cuando hay cambios excesivos o repentinos en la entrada (+/-10

voltios). Si el voltaje entrante se encuentra más allá del límite de captura óptimo (por debajo de 97V o por encima de 137V), el indicador se pondrá de color rojo. Las advertencias en rojo indican que el voltaje entrante está lejos de ser óptimo y es mayor que el límite de captura que ofrece 120V constantes. En esta condición, el P-2400 AR seguirá regulando desde el último tomacorriente del autotransformador, proporcionando un voltaje de salida tan cercano a 120V como sea posible (por ejemplo un voltaje de entrada de 92V se equiparará con 110V a la salida). Al emplear el P-2400 AR en aplicaciones críticas donde los 120V son la preocupación principal, la indicación roja es invaluable.

Interruptor/disyuntor magnético de resistencia ultrabaja:

El interruptor/disyuntor con capacidad de 20 amperes de la serie Prestige de Furman está específicamente diseñado para soportar las enormes demandas de corriente de entrada de muchos amplificadores de potencia. Adicionalmente, los disyuntores magnéticos de Furman no son sensibles a la temperatura, ni tampoco aumentan la impedancia de CA como lo hacen muchos disyuntores térmicos menos costosos. Si se excede la capacidad de corriente RMS máxima de 15 amperes del P-2400 AR, el interruptor de resorte tensionado se reiniciará inmediatamente a la posición "Apagado". Deberá volver a colocarlo en la posición "Encendido" una vez que se haya corregido el problema (generalmente, al eliminar un componente) o hasta que la corriente RMS no exceda los 20 amperes (2400 vatios).

Capacidad total de corriente (carga máxima y mínima):

El P-2400 AR puede manejar cargas de hasta 20 amperes siempre y cuando el voltaje de entrada sea igual o superior a 124 voltios. Para voltajes por debajo de ese nivel, su capacidad puede disminuir a aproximadamente 170 miliamperes por voltio. (Ver gráficos en la página de atrás). En consecuencia, como una cuestión práctica para manejar con éxito las peores condiciones de apagones, debería planificar su carga total para que no supere los 16,5 amperes o 1980 vatios. Tenga en cuenta que esto se refiere al requisito de energía adicional de todos los equipos conectados al P-2400 AR, no para cada uno de los componentes individuales.

NOTA: Si bien no existe un requisito de carga mínima para el P-2400 AR, puede experimentar un zumbido mecánico audible que provenga directamente de la unidad cuando el interruptor de ENERGÍA está activado sin ningún componente conectado. Algunas veces este efecto desaparecerá al conectar cualquier equipo con un consumo de 40 a 50 vatios en total.

Indicador de Apagado de voltaje extremo:

El indicador de LED de voltaje extremo está por lo general apagado. Se encuentra ubicado dentro del armazón de la lente del medidor, justo arriba del LED azul del medidor de voltaje, aunque durante el uso normal NO estará visible.

El indicador de Voltaje extremo controla un peligro común de la industria del entretenimiento, así como también en la radiodifusión remota: las fallas en el cableado, tales como la conexión accidental a 208VCA donde se esperan 120 VCA o una serie de neutros abiertos de un servicio eléctrico de 208 a 240 VCA. El circuito del EVS de Furman detecta voltajes que son tan altos que el funcionamiento sería imposible y corta la corriente antes de que pueda producirse algún daño.

Cuando le aplique corriente por primera vez al P-2400 AR, el indicador de Voltaje extremo se iluminará con una luz roja brillante si el voltaje de entrada está por encima del corte de voltaje extremo. Cuando esto ocurra, no llevará electricidad a los tomacorrientes del P-2400 AR. Si la unidad ha estado funcionando con un voltaje de entrada aceptable y, posteriormente, ese voltaje excede los 140V, cortará la electricidad de los tomacorrientes y se encenderá el LED del Voltaje extremo.

NOTA: Si la corriente de la red eléctrica supera el voltaje máximo de corte y ha causado que el circuito de EVS elimine electricidad de los tomacorrientes de Furman, entonces no se puede restaurar la corriente sin que el operador apague la unidad manualmente y, luego, la vuelva a encender. Evite volver a encender la unidad sin antes controlar la fuente del problema y, tal vez, de cambiar la fuente de CA.

Indicador de Protección correcta:

Aunque el circuito de SMP de Furman asegura una protección prácticamente sin mantenimiento para picos de sobrevoltaje y sobretensión transitorios, la naturaleza posee una manera de crear fuerzas eléctricas ocasionalmente que van más allá de las capacidades de absorber de ningún dispositivo TVSS sin algún nivel de daño (tal como la caída directa de un rayo en una aplicación para exteriores). Si se produce esta extraña situación, el indicador de LED verde de “Protección correcta” (ubicado en el extremo derecho inferior del voltímetro) no se iluminará. Si esto sucede, habrá cierto nivel de protección de sobretensión, pero el nivel del pinzamiento de voltaje de Furman se verá comprometido. La unidad debe devolverse a Furman.

Cargador USB:

El cargador USB del P-2400 AR de Furman proporciona una manera sencilla de recargar muchos accesorios electrónicos conocidos, como así también dispositivos de comunicación celular si simplemente se conecta el cable cargador en el enchufe del panel frontal. Tenga en cuenta lo siguiente: como actualmente existen muchas normas para la conexión USB, algunos dispositivos podrían no ser compatibles con nuestro cargador.

Bancos aislados del tomacorriente:

El P-2400 AR de Furman presenta doce tomacorrientes en el panel trasero en 2 bancos aislados. Si va a conectar equipos digitales y análogos al P-2400 AR, se recomienda conectar el equipo análogo al "Banco A" y el equipo digital al "Banco B" (o viceversa) para minimizar la diafonía eléctrica. Los dos tomacorrientes de fácil acceso del panel frontal entregan todos los beneficios de protección, filtración y regulación de los tomacorrientes del panel trasero, y constituyen una parte funcional del "Banco B".

LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS

1.) Síntoma: No hay electricidad en el tomacorriente de CA; el indicador "Protección correcta" no está encendido.

Posible causa: Uno de los tomacorrientes de CA, al cual está conectado su P-2400 AR, no tiene voltaje de CA o se produjeron daños en el circuito de la unidad.

Medida que se debe tomar: Enchufe el P-2400 AR a un tomacorriente de CA donde haya 120 VCA nominales. Si el problema persiste, es posible que el circuito interno esté dañado, y la unidad requerirá servicio técnico de fábrica (consulte la sección “Servicio técnico” a continuación).

2.) Síntoma: El indicador de Voltaje extremo está encendido.

Posible causa: El voltaje de entrada está por encima de los 140 voltios, lo cual produce que se corte la electricidad que va a los tomacorrientes de la unidad.

Acción necesaria: corrija el voltaje de la línea y luego encienda el acondicionador Furman.

SERVICIO TÉCNICO

Si tiene preguntas o problemas con respecto a su unidad Furman, puede comunicarse con el Departamento de Atención al Cliente de Furman al [phone] que atiende de 8 a.m. a 4 p.m. (hora del Pacífico) o por correo electrónico a [e-mail]. Si una unidad necesita servicio técnico, debe contar con un número de autorización de devolución asignado por el Departamento de Atención al Cliente de Furman.

Antes de devolver un equipo para su reparación, asegúrese de que esté embalado correctamente y protegido de los daños que pudiera sufrir durante el envío, y que esté asegurado. Le sugerimos que conserve la caja de embalaje original y que la utilice cuando envíe el producto para servicio técnico. Además, adjunte una nota breve en la que indique su nombre, domicilio, número de teléfono y una descripción del problema. Coloque su número de autorización de devolución en tamaño grande para que se vea bien, en el frente de todos los embalajes.

GARANTÍA LIMITADA DE 5 AÑOS

¡CONSERVE SU RECIBO DE VENTA! El recibo es su prueba de compra y confirma que el producto se compró en un distribuidor autorizado por Furman. Será necesario enviarlo a Furman para procesar cualquier reclamo de garantía.

Furman, una marca de Panamax Inc., garantiza su producto P-2400 AR (el "Producto") de la siguiente manera:

Furman garantiza al comprador original del producto que el producto vendido de acuerdo con este documento no poseerá ningún defecto de material ni de mano de obra por un período de cinco años desde la fecha de compra. Si el producto no cumple con esta Garantía Limitada durante el período de garantía (como se especificó anteriormente en el presente), el comprador deberá notificar a Furman sobre los defectos reclamados a través de un llamado telefónico al 877-486-4738 o por correo electrónico ([e-mail]). Si los defectos son de tal tipo o naturaleza que están cubiertos por esta garantía, Furman autorizará al comprador a devolver el producto a la oficina central de Furman. Los reclamos de garantía DEBEN estar acompañados por una copia de la factura o recibo de compra originales que indiquen la fecha de compra. Los gastos de envío a la oficina central de Furman debe pagarlos por adelantado el comprador del producto. Furman deberá proveer, a su cargo, un producto de reemplazo o, si Furman lo decidiera, la reparación del producto defectuoso. Furman pagará los gastos de envío para devolverle el producto al comprador.

LO ANTERIOR SE CONSIDERA EN LUGAR DE TODAS LAS OTRAS GARANTÍAS, EXPRESAS O IMPLÍCITAS, ENTRE LAS QUE SE INCLUYEN LAS GARANTÍAS IMPLÍCITAS DE COMERCIALIZACIÓN O DE APTITUD PARA UN FIN DETERMINADO, SIN LIMITARSE A ELLAS.

Furman no ofrece garantía contra daños o defectos que surjan del uso inadecuado o de la manipulación anormal del producto, o contra defectos o daños que surjan de la instalación inadecuada. Furman podrá cancelar esta garantía a su entera discreción si el producto es modificado de alguna manera sin autorización previa de Furman o Panamax Inc. Esta garantía tampoco se aplica a productos que hayan sido reparados o hayan tenido un intento de reparación realizado por personas sin autorización escrita de Furman o Panamax Inc.

ESTA GARANTÍA ES EXCLUSIVA. La única y exclusiva obligación de Furman será reparar o reemplazar el producto defectuoso de la

manera y por el período mencionado anteriormente. Furman no tendrá ninguna otra obligación con respecto a los productos ni a ninguna de sus piezas, ya sea que se base en el contrato, por daños, responsabilidad objetiva o de alguna otra forma. Bajo ninguna circunstancia, ya sea que esté basada en esta Garantía limitada o no, Furmal será responsable por daños casuales, especiales o resultantes. Esta Garantía Limitada establece la entera obligación de Furman con respecto al producto. Si alguna parte de esta Garantía Limitada se determinara como inválida o ilegal, el resto continuará en plena vigencia y efecto.

ESPECIFICACIONES

CORRIENTE MÁXIMA DE SALIDA: 20 AMPERES A 124 VOLTIOS

CABLE DE LÍNEA: CABLE CAUTIVO DE 3/12 AWG, DE 10 PIES, COLOR NEGRO, CON ENCHUFE NEMA 20

ENCHUFE HEMBRA BNC CON INTERRUPTOR PARA LÁMPARA DE ESTANTE TRASERO: DE 12VCA 500MA MÁX. (LA LÁMPARA NO ESTÁ INCLUIDA)

APAGADO DE SOBREVOLTAJE: 140 VCA NOMINALES

MODOS DE PROTECCIÓN CONTRA PICOS DE SOBREVOLTAJE: LÍNEA A NEUTRO, NO HAY PÉRDIDA EN CONEXIÓN A TIERRA

PINZAMIENTO DE VOLTAJE DE SUJECIÓN PARA PICOS: 188 VCA MÁXIMO A 3000 AMPERES

TIEMPO DE RESPUESTA: 1 NANOSEGUNDO

SOBRECORRIENTE MÁXIMA: 6500 AMPERES

ATENUACIÓN DEL RUIDO: 10 DB A 10KHZ, 40 DB A 100KHZ, 50 DB A 500KHZ

RECEPTÁCULOS: DOS TOMACORRIENTES DE 20A NEMA5-20R EN EL PANEL FRONTAL Y DOCE TOMACORRIENTES DE 20A NEMA5-20R EN EL PANEL TRASERO

DIMENSIONES: 19" DE ANCHO X 12" DE PROFUNDIDAD X 3,50" DE ALTO (483MM DE ANCHO X 305MM DE PROFUNDIDAD X 89MM DE ALTO) MEDIDOS DESDE EL RIEL DEL ESTANTE FRONTAL HASTA EL TRASERO

PESO: 39 LIBRAS. (18 KG.)

CONSUMO DE ENERGÍA (SIN CARGA): 12 VATIOS

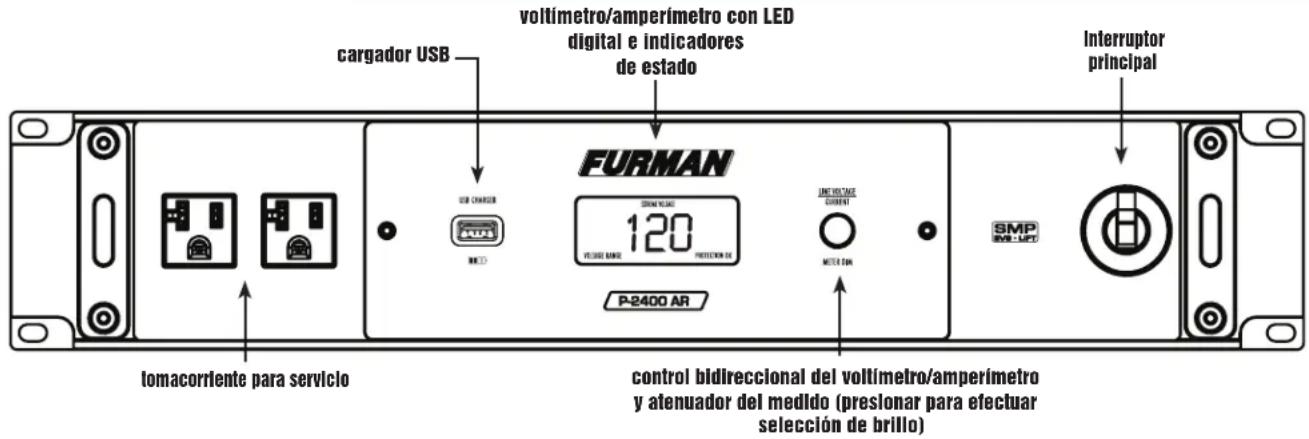

P-2400 AR PANEL DELANTERO

cargador USB voltimetro/amperímetro con LED digital e indicadores de estado Interruptor principal FURMAN 120 P-2400 AR USB CHARGER LINE VOLTAGE CURRENT METER CAN SMP IMI-UP tomacorriente para servicio control bidireccional del voltimetro/amperímetro y atenuador del medido (presionar para efectuar selección de brillo)

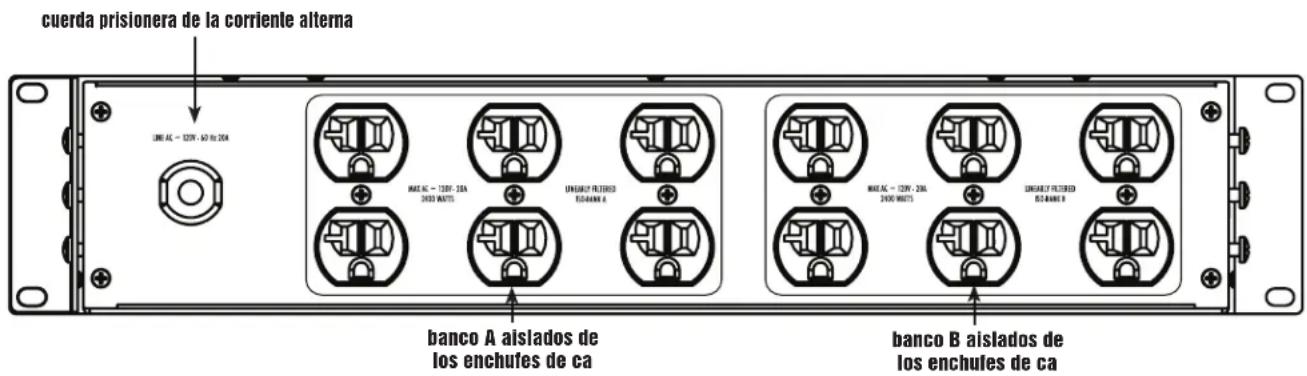

P-2400 AR PANEL POSTERIOR

cuerda prisionera de la corriente alterna LME AC - 120V, 60 Hz 20A NME AC - 120V, 30A 2400 Watts UNIGUEUT FILTERO RIO-RANDE A NME AC - 120V, 20A 2400 Watts UNIGUEUT FILTERO RIO-RANDE B banco A aislados de los enchufes de ca banco B aislados de los enchufes de ca

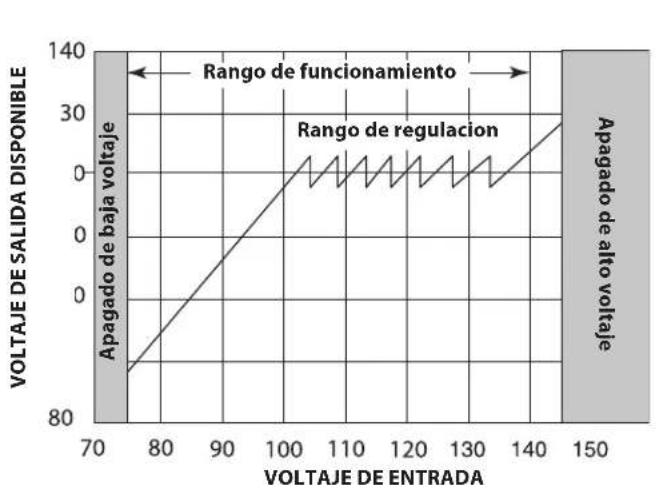

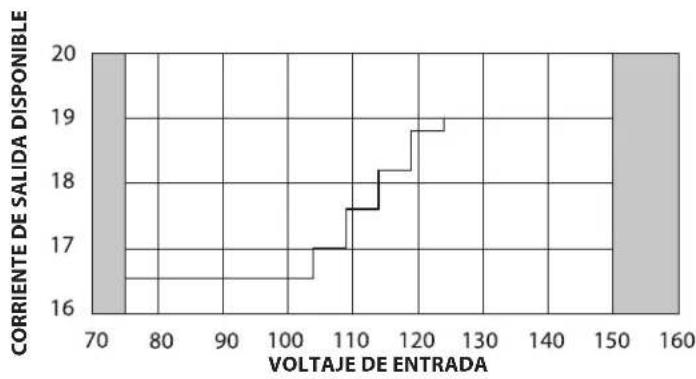

GAMA DEL VOLTAJE Y CORRIENTE DE SALIDA DE AR

BASTIDOR DE SOPORTE POSTERIOR (Figura 1.a)

Simplemente quite los tornillos de seguridad de las porciones frontal y lateral de la muesca del estante posterior ajustable y la placa lateral de refuerzo (ubicados en cualquiera de los laterales del chasis). Inviértalos y vuelva a adjuntarlos al chasis del P-2400 AR. (como se muestra a la derecha).

NOTAS:
