Caractéristique	Détails
Type de produit	Extension audio/vidéo
Connectivité	USB 2.0
Résolution maximale	1920 x 1200
Distance de transmission	Jusqu'à 50 mètres
Compatibilité	Windows, macOS
Alimentation	Alimentation externe requise
Installation	Plug-and-play, aucune installation de pilote nécessaire
Maintenance	Vérifier régulièrement les câbles et les connexions
Sécurité	Éviter l'exposition à l'humidité et à la chaleur excessive
Informations générales	Idéal pour les présentations et les configurations multi-écrans

FOIRE AUX QUESTIONS - USB2004EXT2 StarTech.com

Comment puis-je installer le StarTech.com USB2004EXT2 ?

Pour installer le StarTech.com USB2004EXT2, connectez le câble USB à votre ordinateur et branchez le câble HDMI ou VGA à votre écran. Ensuite, assurez-vous que les pilotes nécessaires sont installés automatiquement par votre système d'exploitation.

Le produit ne détecte pas mon moniteur, que faire ?

Vérifiez que le moniteur est allumé et correctement connecté. Essayez de débrancher et de rebrancher le câble, ou testez avec un autre câble. Assurez-vous également que votre système d'exploitation est à jour.

Comment changer la résolution de l'affichage ?

Pour changer la résolution, faites un clic droit sur le bureau, sélectionnez 'Paramètres d'affichage' et ajustez la résolution dans le menu déroulant.

Le son ne fonctionne pas avec l'extension, que faire ?

Assurez-vous que le périphérique de sortie audio est correctement sélectionné dans les paramètres audio de votre ordinateur. Vérifiez également que le volume n'est pas coupé sur le moniteur ou les haut-parleurs.

Le produit est-il compatible avec tous les systèmes d'exploitation ?

Le StarTech.com USB2004EXT2 est compatible avec les systèmes d'exploitation Windows, macOS et Linux. Assurez-vous d'avoir la dernière mise à jour de votre système d'exploitation.

Que faire si le produit chauffe pendant l'utilisation ?

Il est normal que le produit chauffe légèrement pendant une utilisation prolongée. Assurez-vous qu'il y a une ventilation adéquate et évitez de le couvrir ou de le placer dans un espace confiné.

Où puis-je trouver des mises à jour de pilotes pour le produit ?

Les mises à jour de pilotes peuvent être téléchargées sur le site officiel de StarTech.com. Recherchez votre produit et accédez à la section 'Téléchargements' pour trouver les pilotes les plus récents.

Le produit fonctionne-t-il avec des câbles HDMI de différentes longueurs ?

Oui, le StarTech.com USB2004EXT2 fonctionne avec des câbles HDMI de différentes longueurs, mais pour une performance optimale, utilisez des câbles de haute qualité.

Comment réinitialiser le produit en cas de problème persistant ?

Pour réinitialiser le produit, débranchez-le de l'alimentation pendant environ 10 secondes, puis rebranchez-le. Cela peut résoudre certains problèmes de connexion.

MODE D'EMPLOI USB2004EXT2 StarTech.com

USB2002EXT2

USB2004EXT2

DE: Bedienungsanleitung - de.startech.com FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com

Contenu de l'emballage

• 1 x Unité émettrice/Locale de raccordement USB
• 1 x Unité Réceptrice/Distance de raccordement USB
• 1 x Adaptateur Secteur
• 3 x Cordons d'Alimentation (NA/UK/EU)
• 4 x Supports de Montage
• 1 x Cable USB
• 1 x Guide d'Installation

Configuration requise

• Système informatique compatible USB avec port USB disponible

Installation

1. Placez les unités Locale et Distante aux emplacements désirés et connectez-les entre elles en utilisant un câblage CAT5 ou CAT6 terminé RJ45.

a) Si vous utilisez un câblage de surface, assurez-vous d'avoir assez de câblage réseau (UTP) paires torsadées non blindées Catégorie 5/6 pour connecter l'Unité Hôte à l'emplacement de l'Unité à Distance, et que chaque extrémité se termine par un connecteur RJ45. Le câblage ne doit pas passer par tout équipement réseau (ex : routeur, commutateur).

b) Si vous utilisez un câblage local, assurez-vous que le câblage réseau (UTP) paires torsadées non blindées Catégorie 5/6 entre l'Unité Hôte et l'Unité à Distance a été correctement terminée dans une prise murale à chaque emplacement et qu'il y a un câble de raccordement suffisamment long pour relier l'Unité à Distance et l'Unité Hôte à leurs sorties respectives. Le câblage ne doit pas passer par tout équipement réseau (ex : routeur, commutateur).

1. Connectez l'adaptateur secteur inclus à l'unité Locale (USB2002EXT2) ou à l'unité Distance (USB2004EXT2). Le voyant d'alimentation doit s'allumer en continu.
2. Connectez l'unité Locale à l'ordinateur hôte avec un câble USB. L'ordinateur peut être allumé ou éteint. Le système d'exploitation devrait détecter le raccordement et l'installer automatiquement.
3. Les périphériques USB peuvent maintenir être connectés à l'unité Distante.

USB2002EXT2-Côté 1 *Le produit actuel peut varier de la photo*

USB2002EXT2 - Côté 2

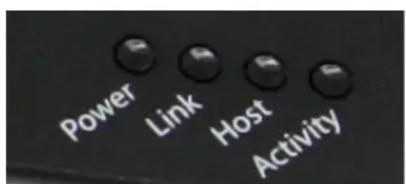

LED Description

Alimentation Continu : L'alimentation est fournie
Liaison	Continu : Liaison établie entre les unités Locale et Distante
Hôte	Continu : Détecté et installé par l'ordinateur hôte
	Clignotant : Les unités Locale et Distante sont en mode veille
Activité	Clignotant : Transmission de Données entre les unités Locale et Distante
	Off : Les unités Locale et Distante sont en mode veille

Specifications

USB2002EXT2 USB2004EXT2
Interface Bus USB 2.0
Nombre de Ports 2 4
Connecteurs (Unité Locale)	1 x USB type B femelle 1 x RJ45 Ethernet femelle 1 x Alimentation DC
Connecteurs (Unité Distante)	2 x USB type A femelle 1 x RJ45 Ethernet femelle	4 x USB type A femelle 1 x RJ45 Ethernet femelle 1 x Alimentation DC
LED (Unité Locale)	1 x Alimentation 1 x Liaison Distantie 1 x Liaison Hôte 1 x Activité
LED (Unité Distante)	1 x Alimentation 1 x Liaison Distantie 1 x Liaison Hôte 1 x Activité 2 x Liaison USB	1 x Alimentation 1 x Liaison Distantie 1 x Liaison Hôte 1 x Activité 4 x Liaison USB
Taux de Transfert de Données Maximum	USB 2.0: 480 Mbps
Distance de Câble Maximum	100 m
Câblage Compatible	Catégorie 5/5e/6/6a
Protection ESD 4kV Contact, 8kV Air 8kV Contact, 16kV Air
Adaptateur Secteur	24VDC, 1000mA 5VDC, 1000mA
Température de Fonctionnement	0°C ~ 50°C
Température de Stockage	-20°C ~ 70°C
Humidité 10% ~ 90% HR
Dimensions 100.0mm x 76.0mm x 26.0mm (chacun)
Poids 600 g (chacun)

USB2004EXT2 - Côté 1

USB2004EXT2 - Côté 2

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet opérimètre générale, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produisent dans une installation de type particulier. Si cet opérimètre provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech. com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech. com, ou un endorsement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps du manuel, StarTech. com reconnait que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Support technique

La durée de vie des supports techniques StarTech. com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide, visitez www. startech. com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Informations sur la garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech. com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech. com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou usage normal.
