Type de produit	Enceinte active de sonorisation
Marque	Skytec
Modèle	SP HiEnd Passive Speaker 170.311 (version active)
Catégorie	Haut-parleur
Dimensions (approx.)	Hauteur 50 cm, Largeur 35 cm, Profondeur 30 cm (pour version 10")
Poids (approx.)	15 kg
Alimentation	230 V~ / 50 Hz, fusible 16 A
Puissance (estimée)	200 W RMS
Haut-parleurs	Boomer 25 cm (10") avec grille perforée
Matériau du caisson	Polypropylène co-polymère moulé
Entrées	1 entrée microphone (XLR/Jack), 1 entrée ligne (RCA/Jack)
Sorties	1 ligne de passage vers 2ème enceinte active
Contrôles	Volume micro, volume ligne, tonalité (graves/aigus)
Poignées	Poignées ergonomiques pour transport
Fixations	Points de fixation pour montage mural/plafond, embase pour support
Empilage	Charge maximale 60 kg
Utilisation	Intérieur, sur surface plane et stable
Protection auditive	Pression acoustique élevée – protéger l'ouïe
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec ; ne pas utiliser de liquides
Sécurité	Ne pas exposer à l'humidité, aux flammes nues ; ne pas ouvrir ; réparation par technicien qualifié
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le revendeur
Informations environnementales	Recycler l'emballage ; ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - SP HiEnd Passive Speaker 170.311 Skytec

L'enceinte ne produit aucun son, que faire ?

Vérifiez les connexions des câbles (micro, ligne, secteur). Assurez-vous que le volume n'est pas au minimum. Testez avec une autre source. Si le problème persiste, contactez un technicien.

Le son est intermittent, quelle est la cause probable ?

Une mauvaise connexion des câbles ou des fiches. Vérifiez l'état des cordons et des connecteurs. Des haut-parleurs endommagés peuvent aussi causer ce problème.

J'entends un ronflement constant, comment le résoudre ?

Cela provient souvent d'un appareil électrique mal mis à la masse. Vérifiez que tous les appareils (ampli, table de mixage, etc.) sont correctement reliés à la terre. Utilisez des câbles blindés.

Les graves sont faibles ou absents, pourquoi ?

Vérifiez la polarité des branchements. Si deux enceintes sont branchées en opposition de phase, elles peuvent s'annuler mutuellement les basses fréquences. Veillez à ce que tous les câbles soient identiques et branchés de la même façon.

Puis-je empiler plusieurs enceintes ?

Oui, jusqu'à une charge maximale de 60 kg au total. Assurez-vous que la surface est stable et que les enceintes ne risquent pas de tomber.

L'enceinte est-elle adaptée à une utilisation en extérieur ?

Non, elle est conçue pour une utilisation à l'intérieur. L'humidité réduit considérablement sa durée de vie.

Comment nettoyer l'enceinte ?

Débranchez-la de la prise secteur. Nettoyez le caisson avec un chiffon doux et sec. N'utilisez jamais de liquides ou de produits abrasifs.

Puis-je réparer l'enceinte moi-même ?

Non, l'enceinte ne contient aucune pièce réparable par l'utilisateur. Toute réparation doit être effectuée par un technicien qualifié, sous peine d'invalider la garantie.

Quels accessoires sont fournis ?

Le manuel indique un cordon secteur. D'autres accessoires (câbles micro, ligne) ne sont pas mentionnés ; ils sont à acquérir séparément.

Comment éliminer l'enceinte en fin de vie ?

Ne la jetez pas aux ordures ménagères. Déposez-la dans un point de collecte pour déchets électroniques. Une grande partie de ses composants est recyclable.

MODE D'EMPLOI SP HiEnd Passive Speaker 170.311 Skytec

Nous vous remercions pour l'achat de cette enceinte active SkyTec. Lire attentivement le mode d'emploi avant la première mise en service.

Recommendations d'utilisation:

Protection de l'ouie:

Les enceintes SkyTec peuvent générer une pression acoustique très forte qui risque d'endommager l'ouïe.
- Ne pas surcharger l'enceinte afin de ne pas endommager les haut-parleurs
- Ne pas placer une flamme ouverte (bougie, lampe à petrole) à proximé de l'enceinte - RISQUE D'INCENDIE
- Branchez l'enceinte uniquement sur une prise de terre secteur 230Vac/50Hz protégée par un fusible 16A.
L'enceinte est conque pour une utilisation à l'intérieur. Tener à l'abri de l'humidité.
- Débrancher l'enceinte en cas de non-utilisation.
- Débrancher l'enceinte du secteur avant de vérifier ou de changer le fusible.
- Placer l'enceinte sur une surface plane et stable.
- Placer le support d'enceinte sur une surface plane et stable et de façon à ce que les pieds ne génent pas le passage.
Utiliser uniquement un support adapté au poids de l'enceinte et ne pas placer davantage d'enceintes sur un support qu'il n'est autorisé.
- Vous pouvez empiler les enceintes jusqu'à une charge de 60kg.
- Vous pouvez suspendre les enceintes sur des supports homologués solides. Pendant l'installation, personne ne doit se couver en dessous de la surface de montage.
- Ne pas poser de liquides sur l'enceinte. Protégier l'enceinte contre l'humidité qui réduit considérablement la durée de vie de l'enceinte.

• Déplacez l'enceinte uniquement à l'aide d'un moyen de transport adaptable. MENAGEZ VOTRE DOS !!
• Si l'enceinte est endommagée au point que des pieces internes deviennent visibles, ne pas brancher l'enceinte sur une prise ni la mesure sous tension. Prendre contact avec votre revendeur.
• Débrancher l'enceinte de la prise en cas d'orage ou de non-utilisation prolongée.
• De l'eau de condensation a pu se former après une période de non-utilisation prolongée.
  Attendre qu'elle ait atteinte la température ambiente.
• Toutes les réparations doivent être effectuées par un technicien qualifié. L'enceinte ne contient pas de pieces replacables par l'utilisateur.
• Ne pas poser d'objets sur le cordon d'alimentation.
• Utiliser uniquement le cordon secteur fourni ou un cordon de remplacement recommandé par SkyTec.
• Baisser complètement le volume avant la mise sous tension.
• Tenir hors de la portée des enfants.

Protection de l'environnement : Recyclez les matériaux d'emballage chaque fois que c'est possible.

Ne pas jeter un apparéil en fin de vie aux ordures menagères mais amènez-le à un point de collecte. Une grande partie de ses composants est recyclable.

CHARACTERISTIQUES

Généralités

• Caisson solide en plastique;
• Une grille perforée lourde protège le boomer;

• Poignées ergonomiques et caisson de faisible poids pour faciliter le transport;

• Points de fixation pour le montage mural ou au plafond;

• Embase pour installation dans un système de sonorisation.

Caisson

Le caisson est en polypropylene. L'emploi de co-polymère permet de couler des pieces séparées en une fois dans un moule ce qui augmente la fonctionnalité et creée une belle esthétique.

TABLEEAUD'ENTREE

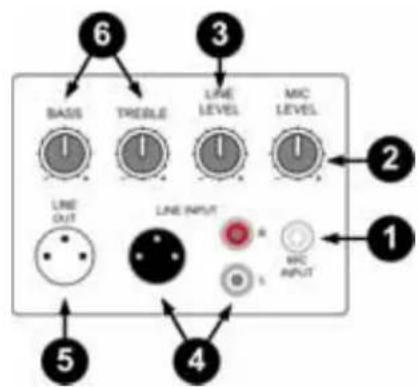

Version 20cm/8" & 25cm/10":

1. Fiche d'entrée pour microphone
2. Reglage de volume du microphone
3. Réglage de volume du signal de ligne
4. Entrée de ligne pour brancher un lecteur CD, DVD, etc.
5. Ligne pour le passage vers une 2^éme enceinte active
6. Reglage de tonalité pour le signal de sortie

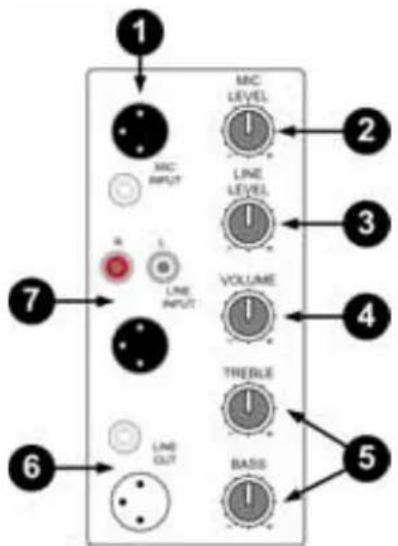

30cm/12" & 38cm/15":

1. Fiches d'entrée pour 2 microphones
2. Reglage de volume des microphones
3. Réglage de volume du signal de ligne
4. Reglage de volume (Master)
5. Reglage des graves/aigus
6. Ligne pour le passage vers une 2^eme enceinte active
7. Entrée ligne pour le branchement d'un lecteur CD, DVD etc.

Diagnostic de defaillance

Nous vous conseillons de vérifier si une enceinte est réellement défectueuse en l'échangeant avec une enceinte dont vous seront sur qu'elle fonctionne correctement. Si vous rencontres le même problème, consultez la liste ci-dessous.

Absence du signal de sortie

Causes probables Action

Cordons Refaites toutes les connexions

Branchez des cordons neufs en etat de fonctionnement

Vérifiez les connexions par soudure

Vérifiez l'etat des cordons et connecteurs

Signal intermittent

Causes probables Action

Mauvaise connexion Des haut-parleurs endommages peuvent gencer un signal intermittent mais le problème provient plus probabilité d'un cable ou d'une fiche.

Ronflements, bruits ou ronronnements constants

Causes probables Action

Appareil électrique

Tout bruit constant provient de l'amplificateur, de la table de mixage, du défectueux dans le processeur ou de la source. Vérifiez si vous système est correctement mis à système sono la masse. Vérifiez si un apparéil ou des pieces électriques sont bruyants. Vérifiez si les cables sont blindés.

Mauvaise reproduction des graves

Causes probables Action

Inversion de la polarité Si deux enceintes sont trop rapprochées et mal branchées, elles peuvent s'éliminer mutuellesment les basses fréquences. Vérifiez les branchements et voirlez à ce que toutes les enceintes soient branchées de la même façon avec des cables identiques.

N'effectuez jamais de réparations vous-memes sous peine d'invalider la garantie. Ne pas modifier l'appareil.

La garantie ne couvre pas les dommages survenus à la suite d'une mauvaise utilisation de l'appareil ou du non-respect des avertissements et consignes contenus dans ce manuel. Trionios décline toute responsabilité pour des accidents et blessures survenus à la suite du non-respect des consignes de sécurité et avertissements contenus dans ce manuel. Ceci s'applique également aux conséquences indirectes qu'illes soient.
