MODE D'EMPLOI PH 960 TGH AUS Ariston Thermo

• Where this appliance is installed in marine craft or in caravans, it shall not be used as a space heater. Avertissements ATTENTION : Cet appareil ainsi que ses parties accessibles deviennent très chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher les éléments chauffants. Ne pas faire approcher les enfants de moins de 8 ans à moins qu’ils ne soient sous surveillance constante. Le présent appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou n’ayant pas l’expérience ou les connaissances indispensables, à condition qu’ils soient sous bonne surveillance ou qu’ils aient reçu les instructions nécessaires pour une utilisation de l’appareil en toute sécurité et à condition qu’ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l’appareil. Les opérations de nettoyage et d’entretien ne doivent pas être effectuées par des enfants non surveillés. ATTENTION : Laisser un récipient de cuisson avec de l’huile ou de la graisse sur un foyer est dangereux et risque d’entraîner un incendie. Il ne faut JAMAIS essayer d’éteindre une flamme ou un incendie avec de l’eau ! Il faut éteindre l’appareil et couvrir la amme avec un couvercle, par exemple, ou avec une couverture anti-feu. ATTENTION : Risque d’incendie : ne pas laisser d’objets sur les surfaces de cuisson. ATTENTION : si la surface vitrocéramique est fêlée, éteindre l’appareil an d’éviter tout risque d’électrocution. Ne jamais nettoyer l’appareil avec des nettoyeurs vapeur ou haute pression.3 Essuyer tout liquide pouvant se trouver sur le couvercle avant de l’ouvrir. Ne pas abaisser le couvercle en verre (s’il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds. Cet appareil ne peut pas être allumé au moyen d’un temporisateur extérieur ou d’un système de commande à distance séparé. ATTENTION : l’utilisation de protections de table inappropriées peut causer des incendies.

• Ne pas utiliser ni stocker des matériaux inammables à proximité de cet appareil.

• Ne pas pulvériser des aérosols dans le voisinage de cet appareil au cours est en fonctionnement.

• Ne modiez pas cet appareil.

• Ne convient pas pour une utilisation avec des couvercles de rechange ou couvre équipé.

• le modèle de votre appareil (Mod.)

• son numéro de série (S/N) Ces informations gurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage. Asistencia Comunique:

• SAFETY DEVICE stops the gas flow if the flame is accidentally extinguished. Description de l’appareil Vue d’ensemble 1. Grilles support de CASSEROLES2. BRÛLEURS À GAZ3. Manettes de commande des BRÛLEURS GAZ4. Bougie d’allumage des BRÛLEURS GAZ5. DISPOSITIF DE SÉCURITÉ• Manettes de commande des BRÛLEURS GAZ et de la amme ou de la puissance.
• BRÛLEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le mieux au diamètre de votre casserole.• La bougie d’allumage des BRÛLEURS GAZ permet l’allumage automatique du brûleur sélectionné.
• DISPOSITIF DE SÉCURITÉ en cas d’extinction accidentelle de la amme, coupez immédiatement l’arrivée du gaz. Descripción del aparato Vista en conjunto 1. Parrillas de apoyo para RECIPIENTES DE COCCIÓN2. QUEMADORES A GAS3. Mandos de los QUEMADORES A GAS4. Bujía de encendido de los QUEMADORES A GAS5. DISPOSITIVO DE SEGURIDAD

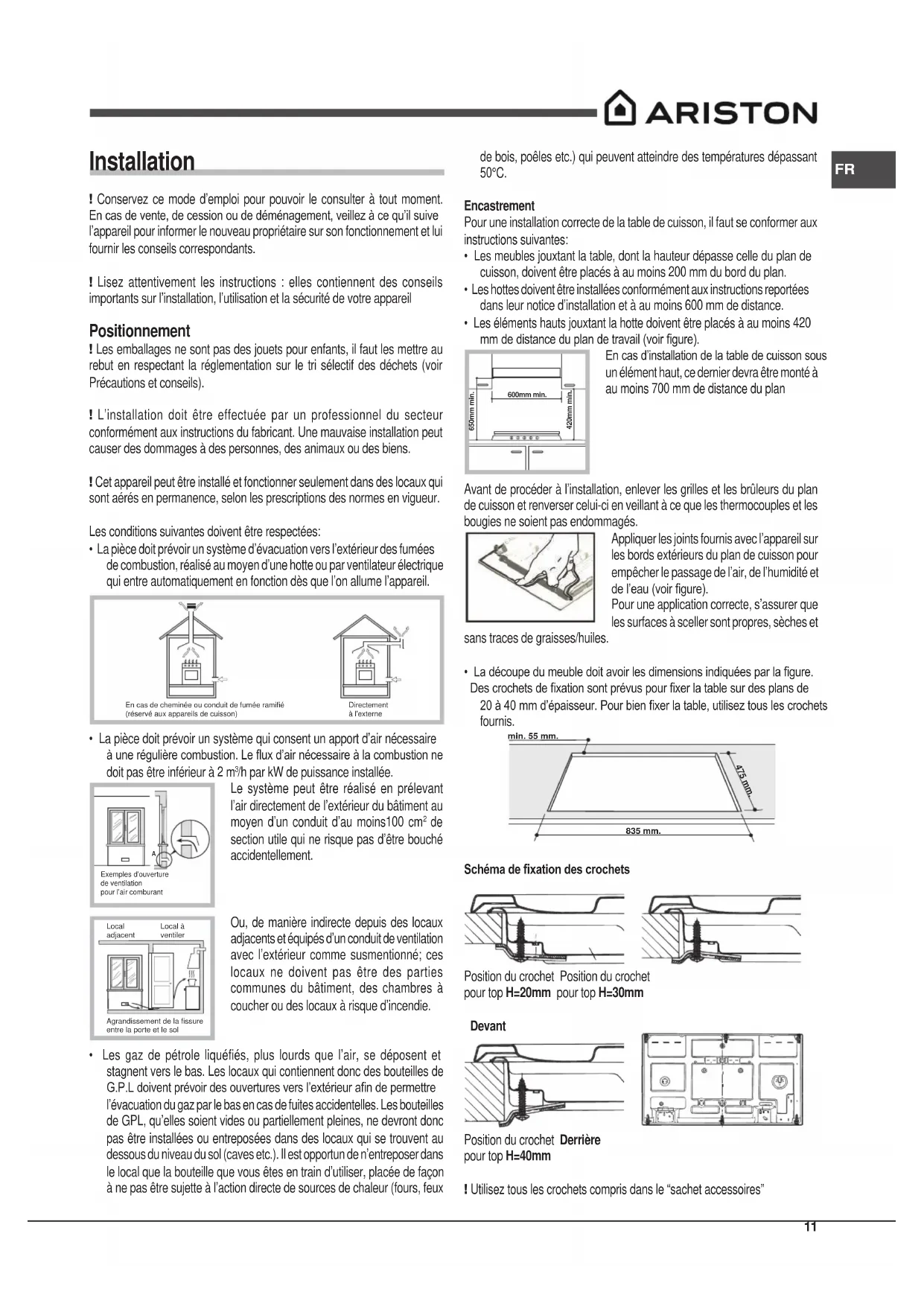

Installation ! Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants. ! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil Positionnement ! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils). ! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. ! Cet appareil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des normes en vigueur. Les conditions suivantes doivent être respectées:

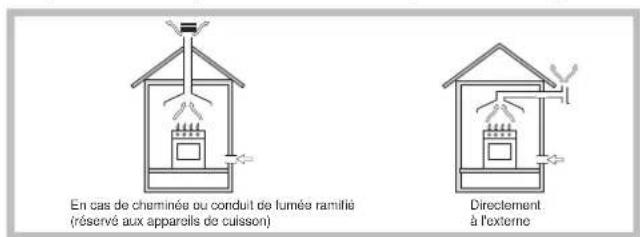

• La pièce doit prévoir un système d’évacuation vers l’extérieur des fumées de combustion, réalisé au moyen d’une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l’on allume l’appareil. En cas de cheminée ou conduit de fumée ramifié(réservé aux appareils de cuisson)Directementà l'externe
• La pièce doit prévoir un système qui consent un apport d’air nécessaire à une régulière combustion. Le ux d’air nécessaire à la combustion ne doit pas être inférieur à 2 m

/h par kW de puissance installée. Le système peut être réalisé en prélevant l’air directement de l’extérieur du bâtiment au moyen d’un conduit d’au moins100 cm

section utile qui ne risque pas d’être bouché accidentellement. Ou, de manière indirecte depuis des locaux adjacents et équipés d’un conduit de ventilation avec l’extérieur comme susmentionné; ces locaux ne doivent pas être des parties communes du bâtiment, des chambres à coucher ou des locaux à risque d’incendie.

• Les gaz de pétrole liquéfiés, plus lourds que l’air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l’extérieur an de permettre l’évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu’elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreposées dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n’entreposer dans le local que la bouteille que vous êtes en train d’utiliser, placée de façon à ne pas être sujette à l’action directe de sources de chaleur (fours, feux

Exemples d'ouverturede ventilationpour l'air comburantAgrandissement de la fissureentre la porte et le solLocaladjacentLocal àventiler de bois, poêles etc.) qui peuvent atteindre des températures dépassant 50°C. Encastrement Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes:

• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 200 mm du bord du plan.

• Les hottes doivent être installées conformément aux instructions reportées dans leur notice d’installation et à au moins 600 mm de distance.

• Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir gure). En cas d’installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan Avant de procéder à l’installation, enlever les grilles et les brûleurs du plan de cuisson et renverser celui-ci en veillant à ce que les thermocouples et les bougies ne soient pas endommagés. Appliquer les joints fournis avec l’appareil sur les bords extérieurs du plan de cuisson pour empêcher le passage de l’air, de l’humidité et de l’eau (voir gure). Pour une application correcte, s’assurer que les surfaces à sceller sont propres, sèches et sans traces de graisses/huiles.

• La découpe du meuble doit avoir les dimensions indiquées par la gure. Des crochets de xation sont prévus pour xer la table sur des plans de 20 à 40 mm d’épaisseur. Pour bien xer la table, utilisez tous les crochets fournis. 475 mm. 835 mm. min. 55 mm. Schémadexationdescrochets Position du crochet Position du crochet pour top H=20mm pour top H=30mm Devant Position du crochet Derrière pour top H=40mm ! Utilisez tous les crochets compris dans le “sachet accessoires” 600mm min. 420mm min. 650mm min.12

• Si la table n’est pas installée au-dessus d’un four à encastrer, il faut monter un panneau d’isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table. Aération Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (voir gures). 560 mm

45 mm. En cas d’installation au-dessus d’un four encastrable dépourvu de ventilation de refroidissement forcée, il faudra prévoir des prises d’air d’entrée et de sortie pour permettre une bonne aération à l’intérieur du meuble (voir gure). Raccordement électrique Les tables munies d’un cordon d’alimentation tripolaire, sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d’alimentation indiquées sur la plaquette des caractéristiques (placée sous la table de cuisson). Le conducteur de terre du câble est jaune/vert. En cas d’installation au-dessus d’un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplier, au besoin, l’extraction du four. Branchement du câble d’alimentation au réseau électrique Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l’étiquette des caractéristiques. En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le l de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante. ! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité. Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique;

• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;

• la prise est bien compatible avec la che de l’appareil. si ce n’est pas le cas, remplacez la prise ou la che, n’utilisez ni rallonges ni prises multiples. ! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus. Raccordement gaz Raccorder l’appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérié que l’appareil est bien réglé pour le type de gaz d’alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe “Adaptation aux différents types de gaz”. Pour l’alimentation en gaz naturel, utiliser des régulateurs de pression conformes aux Normes en vigueur. ! Pour un fonctionnement en toute sécurité, pour l’emploi correct de l’énergie et une plus longue durée de vie de l’appareil, vérier si la pression d’alimentation respecte bien les valeurs indiquées dans le tableau 1 “Caractéristiques des brûleurs et des injecteurs”. Raccordement par tuyau rigide (cuivre ou acier) ! Le raccordement à l’installation de gaz doit être effectué de manière à ce que l’appareil ne subisse aucun type de contrainte. La rampe d’alimentation de l’appareil est munie d’un raccord en “L” orientable dont l’étanchéité est assurée par un joint. S’il vous faut inverser le raccord, vous devez obligatoirement remplacer le joint d’étanchéité (fourni avec l’appareil). Le raccord d’entrée du gaz à l’appareil est leté 1/2 gaz mâle cylindrique. Véricationdel’étanchéité ! Une fois l’installation terminée, vérier l’étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une amme. Adaptation aux différents types de gaz Pour adapter la table à un type de gaz autre que celui pour lequel elle a été prévue (indiqué sur l’étiquette xée sous la table ou sur l’emballage), il faut changer les injecteurs des brûleurs en procédant comme suit :

1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur

2. Dévissez les injecteurs à l’aide d’une clé à tube de 7 mm et remplacez-

les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 “Caractéristiques des brûleurs et des injecteurs”).

3. Remontez les différentes parties en effectuant les opérations dans le sens

4. En n d’opération remplacez la vieille étiquette par celle correspondant

au nouveau gaz utilisé, disponible dans nos Services Après-vente.

• Réglage de l’air primaire des brûleurs Les brûleurs ne nécessitent d’aucun réglage de l’air primaire.

2. Déposez la manette et tournez la vis de

réglage positionnée à l’intérieur ou sur le côté de la tige du robinet jusqu’à ce que vous obteniez une petite amme régulière;

3. Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez

brusquement la manette de la position de ralenti à la position d’ouverture13

maximale et vice versa à plusieurs reprises. Vériez ainsi qu’il n’y ait pas extinction du brûleur.

4. En cas de mauvais fonctionnement du dispositif de sécurité gaz

(thermocouple) équipant certains appareils, quand les brûleurs sont au minima, augmentez leur débit en agissant sur la vis de réglage.

5. Après avoir procédé à ce réglage, reposez les scellés sur les by-pass en

utilisant de la cire ou autre matériau équivalent. ! En cas de gaz liquides, il faut visser à fond la vis de réglage. ! En n d’opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente. ! Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d’entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays). Raccordements électriques PLAQUETTE SIGNALETIQUE Cet appareil est conforme aux Directives Communautaires suivantes : - 2006/95/CE du 12/12/06 (Basse Tension) et modifications successives - 2004/108/CE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 2009/142/CE du 30/11/09 (Gaz) et modifications successives - 2012/19/UE et modifications successives. Règlement n°66/2014 de l'UE intégrant la Directive 2009/125/EC. Norme EN 30-2-1 ÉCOCONCEPTION voir plaquette signalétique Rapide (R) Semi Rapide (S) Auxiliarie (A) Triple Couronne (TC) Poissonière (FB) Totale Brûleur Ø Injecteur (mm) GC (MJ/h)

GC (MJ/h) Gaz naturel (1.0 kPa) Propane (2.75 kPa) Caractéristiques des brûleurs et des injecteurs

Mise en marche et utilisation ! La position du brûleur gaz correspondante est indiquée sur chaque manette. Brûleurs à gaz Chaque manette permet de régler le brûleur sélectionné comme suit : ● Eteint Maximum Minimum Pour allumer un brûleur, approchez une amme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d’une montre pour sélectionner la position de puissance maximale. Sur les modèles équipés d’un dispositif de sécurité gaz, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer. Pour allumer un brûleur sur les modèles équipés de bougie d’allumage, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d’une montre jusqu’à sa position de puissance maximale. ! En cas d’extinction accidentelle des ammes du brûleur, tournez la manette jusqu’à l’arrêt et attendez au moins 1 minute avant de tenter de rallumer. Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d’une montre pour la ramener en face du symbole “●”. Conseils pratiques pour l’utilisation des brûleurs Pour obtenir un meilleur rendement, n’oubliez pas :

• D’utiliser des récipients appropriés à chaque brûleur (voir tableau) pour éviter que les ammes ne dépassent de sous les casseroles.

• De toujours utiliser des casseroles à fond plat et avec couvercle.

• De tourner la manette dans la position minimum au moment de l’ébullition. Brûleurs Ø Diamètre de récipients (cm)Rapide (R)Semi Rapide (S)Auxiliaire (A)Semi Poissonière (SP)Triple Couronne (TC)24 - 2616 - 2010 - 1416 - 2024 - 26 Pour distinguer le type de brûleur reportez-vous aux dessins gurant dans le paragraphe “Caractéristiques des brûleurs et des injecteurs” Précautions et conseils ! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement. Sécurité générale

• Ce mode d’emploi concerne un appareil à encastrer classe 3.

• Pour bien fonctionner, les appareils à gaz ont besoin d’un apport d’air régulier.Ilestimportantdevérierlorsdeleurinstallation,quetous les points indiqués dans le paragraphe relatif à leur “Positionnement” soient respectés.

• Les instructions fournies ne sont applicables qu’aux pays dont les symboles sont reportés dans la notice et sur la plaquette d’immatriculation.

• Cet appareil a été conçu pour un usage familial, de type non professionnel.

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

• Ne touchez pas à l’appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.

• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.

• Evitez que le cordon d’alimentation d’autres petits électroménagers touche à des parties chaudes du four.

• Les orices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés

• Contrôlez toujours que les manettes sont bien dans la position “●”/“○” quand l’appareil n’est pas utilisé.

• Ne tirez surtout pas sur le câble pour débrancher la che de la prise de courant.

• N’effectuez aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la che de la prise de courant.

• En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contactez le service d’Assistance (voir Assistance).

• Faites attention à ce que les manches des casseroles soient toujours tournés vers l’intérieur de la table de cuisson pour éviter tout risque d’accident.

• N’abaissez pas le couvercle en verre (s’il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

• Ne laissez pas la plaque électrique allumée sans casserole dessus.

• N’utilisez pas de casseroles instables ou déformées.

• Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénécier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant d’utilisation de l’appareil.

• S’assurer que les enfants ne jouent pas avec l’appareil.

• Le dispositif n’est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée. Mise au rebut

• Mise au rebut du matériel d’emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.

• La Directive Européenne 2012/19/CEE sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le ux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément an d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs pourront coner leur appareil usagé au service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l’achat d’un nouvel appareil similaire.15

Tous les principaux fabricants d’appareils ménagers travaillent activement dans la création et la gestion de systèmes de collecte et d’enlèvement des appareils usagés. Economies et respect de l’environnement

• Faites cuire vos aliments dans des casseroles ou des poêles à couvercle et utilisez le moins d’eau possible. Faire cuire les aliments dans des casseroles ouvertes augmente considérablement la consommation d’énergie.

• Utilisez exclusivement des casseroles et poêles à fond plat.

• Si vous cuisinez un aliment qui nécessite beaucoup de temps, il est préférable d’utiliser un autocuiseur qui est deux fois plus rapide et économise un tiers de l’énergie. Nettoyage et entretien Mise hors tension Avant toute opération de nettoyage ou d’entretien coupez l’alimentation électrique de l’appareil. Nettoyage de l’appareil ! N’utilisez pas de détergents abrasifs ou corrosifs, tels que détacheurs et dérouilleurs, poudres à récurer et éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface. ! Ne nettoyez jamais l’appareil avec des nettoyeurs vapeur ou haute pression.

• Pour un entretien courant, passez une éponge humide sur la surface et séchez avec du papier essuie-tout.

• Les parties démontables des brûleurs doivent être lavées fréquemment à l’eau chaude avec du détergent en éliminant soigneusement toute incrustation.

• Dans le cas de tables équipées d’allumage automatique, nettoyez fréquemment et soigneusement l’extrémité des dispositifs d’allumage électronique instantané et vériez que les orices de sortie du gaz ne sont pas bouchés.

• Avant de commencer à cuisiner, nettoyez la surface à l’aide d’un chiffon humide pour éliminer toute trace de poussière ou de résidus d’aliments cuits auparavant. Nettoyez régulièrement la surface de la table en utilisant une solution d’eau tiède et de détergent non abrasif. Entretien robinets gaz Il peut arriver qu’au bout d’un certain temps, un robinet se bloque ou tourne difcilement. Il faut alors le remplacer. ! Cette opération doit être effectuée par un technicien agréé par le fabricant. Anomalies et remèdes Il peut arriver que l’appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d’appeler le service après-vente, voyons ensemble que faire. Vériez avant tout s’il n’y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l’appareil sont bien ouverts. Lebrûleurnes’allumepasoulaammen’estpasuniforme. Avez-vous contrôlé si :

• les orices de sortie du gaz ne sont pas par hasard bouchés.

• les pièces amovibles composant le brûleur sont bien montées correctement.

• il y a des courants d’air dans les environs du plan de cuisson Laammes’éteintdanslesversionséquipéesdesécuritédeamme. Avez-vous contrôlé si :

• vous avez bien appuyé à fond sur la manette.

• vous avez bien appuyé à fond sur la manette pendant un laps de temps sufsant pour permettre l’activation du dispositif de sécurité.

• les orices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés. Le brûleur s’éteint quand il est réglé sur la position de minimum. Avez-vous contrôlé si :

• les orices de sortie du gaz ne sont pas par hasard bouchés

• il y a des courants d’air dans les environs du plan de cuisson

• les minima n’ont pas bien été réglés. Les casseroles sont instables. Avez-vous contrôlé si :

• le fond de la casserole est parfaitement plat

• la casserole est bien placée au centre du brûleur

• la position des grilles n’a pas par hasard été inversée.16
