Caractéristiques techniques	Lave-vaisselle SABA LVS14C45MI17GLB, capacité 14 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Programmes de lavage	6 programmes, dont éco, rapide, intensif
Niveau sonore	46 dB
Consommation d'eau	9 litres par cycle
Utilisation	Facilité d'utilisation avec un panneau de contrôle intuitif et des indicateurs LED
Entretien	Filtres lavables, cycle de nettoyage automatique
Sécurité	Système de protection contre les fuites, verrouillage enfant
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - LVS14C45MI17GLB SABA

Le lave-vaisselle SABA LVS14C45MI17GLB ne démarre pas. Que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et verrouillée.

Pourquoi le lave-vaisselle ne lave pas correctement ?

Cela peut être dû à un chargement incorrect des plats, à des filtres encrassés ou à un manque de produit de lavage. Assurez-vous que les bras gicleurs ne sont pas obstrués.

Le lave-vaisselle SABA LVS14C45MI17GLB fait un bruit étrange pendant le cycle. Que signifie cela ?

Un bruit inhabituel peut indiquer un objet bloqué dans les bras gicleurs ou un problème avec la pompe. Vérifiez ces éléments et retirez tout objet obstruant.

Comment nettoyer les filtres du lave-vaisselle ?

Retirez le filtre situé au fond du lave-vaisselle, rincez-le à l'eau chaude pour enlever les résidus alimentaires, puis replacez-le correctement.

Pourquoi le lave-vaisselle laisse des traces blanches sur la vaisselle ?

Cela peut être dû à une eau trop dure ou à une quantité excessive de produit de lavage. Utilisez un adoucisseur d'eau et ajustez la quantité de détergent.

Comment résoudre un problème de fuite d'eau avec le SABA LVS14C45MI17GLB ?

Vérifiez les tuyaux d'arrivée et de sortie d'eau pour détecter des fuites. Assurez-vous également que le joint de porte est en bon état et bien positionné.

Comment programmer un cycle de lavage sur le lave-vaisselle ?

Sélectionnez le programme souhaité à l'aide du panneau de contrôle, puis appuyez sur le bouton 'Démarrer'. Référez-vous au manuel pour des instructions spécifiques sur les programmes disponibles.

Le lave-vaisselle ne se vidange pas. Que faire ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre est propre et que la pompe fonctionne correctement.

MODE D'EMPLOI LVS14C45MI17GLB SABA

80 Boulevard du Mandinet

LOGNES

77432 Marne la Vallée Cedex 2

FRANCE

Nous vous remercions d'avoircision la qualite SABA. Ce produit a etecree par notre equipe de professionnels et selon la reglementation européenne. Pour une meilleure utilisation de votre nouvel appeareil, nous vous recommandons de dire attentivement ce manuel d'instructions et de le conserver pour toute reference ulterieure.

TABLE DES MATIERES

1. Importantes mises en garde 3
2. Guide d'utilisation rapide 9
3. Instructions d'utilisation 13
4. Avant la première utilisation 15
5. Chargement des paniers du lave-vaisselle 26
6. Lancer un programme de lavage 31
7. Entretien et nettoyage 38
8. Instructions d'installation 45
9. Guide de dépannage 50
10. Enlevement des apparils menagers usages 62

Lisez ce mode d'emploi

• Veuillez dire attentivement ce mode d'emploi avant d'utiliser le lave-vaisse, il vous aidera à utiliser et entrenir le lave-vaisse correctement.
• Gardez-le afin de pouvoir vous y référer ultérieurement.
• Le cas échéant, donnez-le au propriétaire suivant de cet apparéil.

Ce manuel contient des paragraphs concernant les consignes de sécurité, les instructions de fonctionnement, d'installation, de dépannage rapide, etc.

Avant d'appeler un réparateur

• En consultant la section de dépannage rapide, vous pourrez追究er des solutions à quelques soucis courants par yourselves.
• Si vous ne trouvez pas la solution par vous-même, veuilles alors vous adresser à un technicien professionnel.

REMARQUE:

• Dans un souci constant d'amélioration et de mise à jour du produit, le fabricant se reserve le droit d'effectuer des modifications sans prévis.

1. Importantes mises en garde

ATTENTION!

Pour utiliser votre lave-vaiselle, respectez les précautions enumeratedes ci-dessous:

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e) s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doit pas être effectuels par des enfants sans surveillance.
• Si le cordon d'alimentation est endommage, il doit être remplace par le fabricant, son Service Àpres-Vente ou une personne de qualification similaire afin d'éviter un danger.

• Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que:

• des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels

• des fermes

• l'utilisation par les clients des hotels, motel et autres environnements à caractère résidentiel
  des environnements du type chambres d'hotes.

• La porte ne doit pas laïssée en position ouverte dans la mesure où cela pourrait partager un danger de basculement.

• MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être place dans le panier pointe vers le bas ou en position horizontale.

• Les ouvertures de ventilation ne doivent pas etre obstruées par un tapis.
• L'appareil doit être raccordé au réseau de distribution d'eau en utilisant des yeux de tuyaux neufs et qu'il convient de ne pas réutiliser des yeux de tuyaux usages.
• Le nombre maximal de couverts à laver : 14.
• La pression de l'eau d'alimentation: 0,04-1MPa.
• Utilisez uniquement des ensembles de raccordement conformes à la norme EN 61770 et recommends dans le pays.
• Concernant les instructions d'entretien et nettoyage, référez-vous au paragraphe « Entretien et Nettoyage » pages 18-19 ci-après de la notice.
• Pour , reférez-vous au paragraphe « Chargement des paniers » pages 5-7.
• En ce qui concerne les instructions d'installation et raccordement de l'appareil, referez-vous au paragraphe «Instructions d'installation » pages 20-21.

CONSIGNES DE MISE À LA TERRE

• Cet apparéil doit être relié à la terre. Dans l'eventualité d'un dysfonctionnement ou d'une panne, la mise à la terre réduit le risque de chic électricne en offrant un passage de résistance moindre au courant électricque. Cet apparéil est équipé d'un cordon d'alimentation pourvu d'un conducteur muni d'un

dispositif de mise à la terre et d'une fiche avec mise à la terre.

• La fiche doit être branchée sur une prise appropriée installée et mise à la terre conformément aux codes et règlements locaux.
• Le raccordement incorrect du conducteur muni d'un dispositif de mise à la terre peut entrainer un risque de chocoléctrique.
• Verifiez après d'un electricien qualifié ou du personnel de service après-vente si vous n'étés pas certain que l'appareil est correctement relié à la terre.
• Ne modifies pas la fiche du cable fourni avec cet apparéil si elle nerette pas dans votre prise de courant.
• Faites installer une prise aux normes par un électricien qualifié.
• Ne forcez pas, ne vous asseyez pas et ne montez pas sur la porte ou un des paniers du lave-vaiselle.
• N'utilisez pas votre lave-vaisselle si toutes les parois du lave-vaisselle ne sont pas bien emboitées.
• Ouvrez la porte avec prudence si le lave-vaiselle est en marche afin d'eviter le risque de projection d'eau.
• Ne placez aucun objet lourd sur la porte et ne montez pas sur celle-ci lorsqu'elle est ouverte. L'appareil pourrait basculer vers l'avant.
• Pour le chargement de la vaisselle à laver : 1) Disposez les objets tranchants de manière à ce qu'ils ne puissant pas endommager le joint de la porte ; 2) Attention : Les couteaux et autres ustensiles à pointes tranchantes doivent être insérés dans le panier pointe en bas ou places à l'horizontal.

Assurez-vous que le bac à détermagent ne contient plus de détermagent une fois le cycle de lavage terminé.
- Ne lavez pas d'objets en plastique sauf s'ils comportent le symbole du lave-vaiselle ou une indication équivalente.
- Pour les objets en plastique ne comportant aucune de ces indications, vérifie les recommendations du fabricant.
- N'utilise que du détergent et du liquide de rincage concus pour un lave-vaiselle automatique.
- N'utilisez jamais de savon, de détergent à lessive ou de liquide pour la vaisselle à la main dans votre lave-vaiselle.
- Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
- La porte ne doit pas etre laissée ouverte, car cela peut augmenter le risque de chute.
- Si le cable d'alimentation est endommagé, il doit impérativement être remplaced par le fabricant, son agent de réparation ou une personne de qualification similaire, pour des raisons de sécurité.
- Pendant l'installation, le cable d'alimentation ne doit pas etre excessivement ou dangereusement plie ou aplati.
- Ne modifiez pas les boutons de commande.
- Branchez l'appareil à l'aide de tuyaux neufs, les tuyaux anciens évientuèlement Presents ne doivent pas être réutilisés.
- Le nombre maximal de couverts à laver est de 14.
- La pression d'arrivée d'eau admissible maximale est 1 MPa.
- La pression d'arrivée d'eau admissible minimale est 0,04 MPa.

Mise au rebut

• Débarrasssez-vous des éléments d'emballage de votre lavevaisselle de façon responsable.
• Tout le matériel d'emballage peut être recyclé.
• Les parties plastiques portent une abréviation de standard international :

PE - polyethylene, ex.: feuilles d'emballage

PS polystyrene, ex.: materiaiu de rembourse

POM — polyoxyméthylene, par exemple les fixations en plastique

PP — polypropylène, par exemple le remplissage du compartment de sel

ABS — Acrylonitrile Butadiène Styrene, par exemple le panneau de contrôle.

En application de la directive DEEE 2012/19/UE concernant I'environnement, il est interdit d'éliminer les apparciels électriques ou Electroniques usages dans la nature ou dans une simple décharge publique. Il est demande de les porter dans un dépôt prévu a cet effet pour recyclage.

ATTENTION!

• Les matériaux d'emballage sont dangereux pour les enfants!

• Pourmettre au rebut I'emballage et I'appareil,veuillez vousrendre dans un centre de recyclage.Coupez le cable d'alimentation et faites en sorte que le dispositif de fermeture de la portesoit inutilisable.

• L'emballage en carton est fabriqué à partir de papier recyclé et doit être jeté dans la poubelle à carton et papier pour être recyclé.

• En mettant au rebut ce produit de manière responsable, vous aiderez à prévenir les conséquences potentiellément négatives pour l'environnement et la santé humaine, résultat d'une élimination incorrecte de ce produit.
• Pour en savoir plus sur le recyclage de ce produit, veuillez contacter votre municipalité locale et votre service de mise au rebut des déchets menagers.
• MISE AU REBUT: Ne jetez pas ce produit au milieu des ordures menagères ne faisant pas l'objet de tri sélectif. La collecte de ce genre de déchet nécessite un traitement spécial.

2. Guide d'utilisation rapide

Pour plus de détails sur l'utilisation liérez-vous aux sections correspondantes de ce manuel.

Mettez en marche l'appareil	Ouvre la porte, appuyez sur le bouton d'alimentation pour allumer l'appareil.
Remplir le bac à détergent	Compartment A: Pour chaque cycle de lavage. Compartment B: Pour les programmes avec prélavage uniquement. (Suivez le mode d'emploi!)
Vérifier le niveau du liquide de rinçage	Indicateur mécanique C. Indicateur électrique sur le panneau de contrôle (si applicable).
Vérifiez le niveau du sel régénérant	(Seulement pour les modèles avec système d'adoucissemment d'eau.) Indicateur électrique sur le panneau de contrôle (si applicable). S'il n'y a pas de tímoin lumineux sur le panneau de contrôle (pour certains modèles), vous pouvez savoir quand remettre du sel dans l'adoucisseur à partir du nombre de cycles de lavage effectuels.
Chargez les paniers	Retirez tout reste important de nourriture. Faites ramollir tout résidu brûlé dans les poèles ou casseroles, puis chargez les paniers. Consultez la section correspondante pour le chargement du lave-vaisselle.
Choisissez un programme	Appuyez sur le bouton de programme jusqu'à ce que le programme sélectionné s'allume. (Voir la partie intitulée « Instructions d'utilisation »)
Utilisation du lave-vaisselle	Refermez la porte, ouvrez le robinet d'eau raccordé. La machine démarre après 10 secondes environ.

Changer de programme	1. Un cycle en cours ne peut être modifié que peu de temps après son démarrage. Sinon le détergent a pu être déjà répandu et l'eau déjà évacuée. Dans ce cas, il faut remettre du détergent. 2. Ouvrez légèrement la porte, puis appuyez sur le bouton de programme pendant plus de 3 secondes pour annuler le programme en cours. 3. Sélectionnez un nouveau programme. 4. Refermez la porte, redémarrez le lave-vaiselle.
Pour rajouter des assiettes oublées dans le lave-vaisse	1. Ouvrez légèrement la porte. Ouvrez la porte avec précaution! 2. Vous pouvez ouvrir la porte complètement une fois que les bras d'aspersion se sont immobilisés. 3. Ajoutez la vaisse l'oubliée. 4. Refermez la porte, le lave-vaiselle redémarre après 10 secondes environ.
Si le lave- vaisselle a été étéint pendant un cycle de lavage	Si l'appareil est mis hors tension pendant un cycle de lavage, une fois rallumé, veuillez sélectionner à nouveau le cycle de lavage et redémarrer le lave-vaiselle de manière à returner au stade d'origine avant la mise hors tension.
Éteindre l'appareil	Une fois le cycle de lavage terminé, le lave- vaisselle émet 8 bips puis s'arrête. Éteignez l'appareil en appuyant sur le bouton d'alimentation.
Fermer le robinet d'eau, vider les paniers	Attention: Attendeç quelques minutes (environ un quart d'heure) avant de décharger le lave-vaiselle pour éviter de manipuler la vaisselle et les ustensiles quand ils sont encore chauds, ils risqueraient de casser. Ils secheront également mistrés ainsi. Déchargez les paniers, en commençant par celui du bas.

3. Instructions d'utilisation

IMPORTANT

Pour obtenir une performance optimale de votre lave-vaiselle, lisez toutes les consignes d'utilisation avant de l'utiliser pour la première fois.

Panneau de contrôle

1. Écran d'affichage : affichage de la durée restante, des icones de programmes, du sel et de l'avertisseur de liquide de rincege ;
2. Bouton Alt: Fonction de selection de la zone de lavage, appuyez sur le bouton pour selectionner le panier inférieur ou le panier supérieur charge. Le voyant correspondant s'allumera.
3. Bouton option : sélectionner la fonction Séchage extra ou Express lorsque le programme principal est seLECTIONné.
4. Bouton Départ différé: Appuyez sur ce bouton pour retarder le démarriage. Ce département différé peut être régé en appuyant plusieurs fois sur le bouton ou en restant appuyé dessus, dans

un délambda maximal de 24 heures.

1. Bouton Programme : Appuyez sur ce bouton pour selectionner le programme approprié.
2. Bouton d'alimentation: Pour allumer/éteindre l'appareil.
3. Indicateur d'etat : indique I'etat actuel du lave-vaiselle porte ouverte / fermée, voir détails au paragraphe 6.

ATTENTION!

La porte extérieure en verre est un ornament fragile, évitez tout impact. Un lave-vaiselle dont la porte est cassée peut être dangereux, appelez immediatement le service après-vente.

Description du lave-vaiselle

Vue devant Vue arrête

1. Bras d'aspersion supérieur
2. Tiroir à couverts
3. Panier supérieur
4. Tuyau interne
5. Panier inférieur
6. Réservoir à sel

7. Bac à détergent

8. Rack à tasses

9. Bras d'aspersion inférieur
10. Filtres
11. Raccord du tuyau d'arrivée d'eau
12. Tuyau d'évacuation

4. Avant la première utilisation

Avant la première utilisation de votre lave-vaiselle :

A. Reglez l'adoucisseur d'eau
B. Ajoutez 1,5kg de sel pour lave-vaiselle, puis replisssez complètement le réservoir à Sel d'eau
C. Remplissez le distributeur de liquide de rençage
D. Remplissez le bac à détergent

A. Adoucisseur d'eau

L'adoucisseur d'eau se regle manuellement à l'aide du sélecteur de durée de l'eau.
- L'adoucisseur d'eau permet desterolir une partie des mineraux et des sels contenus dans I'eau, qui auraient des conséquences négatives ou adverses sur le fonctionnement de la machine.
- Plus il y a de sels et de mineraux dans l'eau, plus celle-ci est dure.
- L'adoucisseur doit être régé en fonction de la durée de l'eau dans votre zone. Le fournisseur local d'eau potable est à même de vous renseigner sur la durée de l'eau dans la zone où vous habitez.

Réglage de la consommation de sel

Ce lave-vaisse est consu pour permettre un reglage de la consommation du sel en fonction de la durée de I'eau utilisée.

Cela permet d'optimiser et de personnaliser le niveau de consommation de sel.

Veuillez suivre les étapes suivantes pour régler le niveau de sel :

1. Ouvrez la porte, mettez l'appareil en marche;
2. Appuyez sur le bouton Programme pendant plus de 5 secondes pour démarrer le mode de réglage de l'adoucisseur d'eau dans les 60 secondes après avoir mis le lave-vaiselle en marche (les voyants d'advertissement du niveau de sel et de liquide de rinceg s'allumeront périodiquement une fois dans le mode de réglage);
3. Appuyez sur le bouton Programme pour sélectionner le réglage approprié en fonction de votre environnement local. Les réglages changeront selon la série suivante: H1- >H2->H3->H4->H5->H6;
4. Appuyez sur le bouton marche/arrêt pour quitter le mode de réglage.

DURETE DE L'EAU				Positionselecteur	Consommationde sel (gramme/cycle)
°dH °fH	°Clarke mmol/l
0~50~	9.0-6.0-0.94
6-11 10	20.7-14 1.0
12-17 21	-30 15-21 2
18-22 31	-40 22-28 3
23-34 41	-60 29-42 4
35-55 61	-98 43-69 6

Remarque:1

1 dH=1,25 Clarke=1,78 fH=0,178mmol/l

DH: Degres allemands

fH: Degres français

Clark: Degre britannique

Remarque:2

16 Reglage d'usine:H4 (EN 50242)

Contactez votre compagnie des eaux locale pour en savoir plus sur la durée de votre eau.

REMARQUE: Si votre modele ne comporte pas d'adoucisseeur d'eau, vous pouvez sauter cette section.

ADOUCISSEUR D'EAU

La durée de l'eau dépend de l'endetroit où l'on se trouve. Si vous utilisez de I'eau dure avec votre lave-vaisselle, des dépôts se formeront sur la vaisselle et les ustensiles.

Cet apparéil est équipé d'un dispositif spécial d'adoucisseur d'eau fonctionnant avec un réservoir de sel pour éliminer le calcaire et les mineraux prênts dans l'eau.

B. Remplissage de I'adoucisseur avec du sel

N'utilisez que du sel concu spécialment pour lave-vaiselle. Le réserve a sel est situé sous le panier inférieur et doit être rempli comme suit :

Attention!

• N'utilisez que du sel spécial lave-vaisselle! Tout autre type de sel qui n'est pas spécialement concu pour les lave-vaisselles, sur tout le sel de table, endommagera l'adoucisur d'eau. Le fabricant n'honorera pas la garantie en cas d'utilisation d'un type incorrect de sel, et declinera toute responsabilité quant aux dommages causés.
• Remplissez le réserve de sel juste avant de démarrer l'un des programmes complets de lavage. Cela évitera toute corrosion due à la présence au fond de l'appareil de grains de sel ou d'eau salée ayant légarement débordé(e).

A. Une fois le panier inférieur retire, dévissez et retirez le bouchon du réservoir à sel.
B. Placez le bout de l'entonnoir (fourni) dans le trou et introduisez environ 1,5 kg de sel pour lave-vaisse.
C. Remplissez complètement le réservoir de sel avec de l'eau. Il est normal qu'une petite quantité d'eau déborde du réservoir à sel B.
D. Une fois le réserve rempli, revissez fermement le bouchon dans le sens des aiguilles d'une montre.
E. Le voyant d'advertissement du niveau de sel s'eteindra une fois le réservoir a sel rempli de sel.
F. Immediatement après avoir rempli le réserve de sel, un programme de lavage doit être démarré (nous conseillons d'utiliser un programme court). Autrement, le système de filtration, la pompe ou d'autres pieces importantes de l'appareil peuvent être endommagés par l'eau salée. Ceci ne serait pas couvert par la garantie.

REMARQUE: -Ne rajoutez du sel dans le réserve que si le témoin lumineux du sel s'allume sur le panneau de contrôle. Il se

peut que la lumière reste allumée un certain temps alors que le réservoir a eté rempli, cela dépend de la vitesse à laquelle le sel se dissout.

Si vous modèle ne comporte pas de témoin lumineux pour le sel sur le panneau de contrôle, vous pouvez savoir à peu pris quand remettre du sel dans l'adoucisseur à partir du nombre de cycles de lavage effectuels.

— Si le Sel a un peu débordé au replissage, lancez un programme de rincege ou Express pour retarder le sel en excès.

C. Remplissage du réservoir de liquide de rincege

Distributeur de liquide de rincege

Le liquide de rincege est librependant le rincege final pour éviter que l'eau forme des gouttelettes sur la vaisselle, ce qui laisserait des traces en forme de gouttes ou de trainées. Il améliore également le séchage en empêchant l'eau d'adherer à la vaisselle. Notre lave-vaisselle est concu pour être utilisé avec du liquide de rincege. Le distributeur de liquide de rincege se trouve dans la porté à côté du compartment de détergent. Pour replir le réservoir du distributeur, ouvre le bouchon et versez le liquide de rincege dans le distributeur, jusqu'à ce que l'indicateur de niveau devienne complètement noir. Le volume du réservoir est d'environ 110ml.

Fonction du liquide de rençage

Le liquide de rincage est automatiquement deversé lors du dernier rincage, pour que le rincage soit le meilleur possible et

pour un séchage sans traces sur la vaisselle.

Attention!

N'utilisez que du liquide de rincege de marques reconnues pour votre lave-vaisselle. Ne mettez dans le réservoir de liquide de rincege aucun autre liquide (par exemple agent nettoyant pour lave-vaisselle, détergent liquide). Cela endommagerait l'appareil.

Quand faut-il rajouter du liquide de rençage

S'il n'y a pas de témoin lumineux d'alerte correspondant sur le panneau de contrôle, vous pouvez savoir s'il faut rajouter du liquide de rincage en regardant la couleur de l'indicateur optique «C» situé à côté du bouchon. Lorsque le réserve de liquide de rincage est plein, le témoin lumineux est entierementASF. Au fur et a mesure que le niveau baisse, la taille du pointASF.ASF. Veillez a ce que le niveau de liquide de rincage n'atteigne jamais le quart de son volume.

Au fur et à mesure que le niveau de liquide de rincege baisse, la taille du pointASFRE DE MINUE, comme indiqué sur l'illustration ci-dessous.

Plein

3/4 plein

1/2 plein

1/4 plein - doit etre rempli pour eliminer les taches

Ovide

C (Indicateur de liquide de rincege)

1. Pour ouvrir le distributeur, tournez le bouchon dans le sens indiqué par la flèche «ouvert» (gauche) et retirez-le.
2. Versez le liquide de rincage dans le distributeur, en faisant attention à ne pas trop enmettre.
3. Remettez le bouchon en place, en l'alignant avec la flèche «ouvert» et en tournant vers la flèche «fermé» (droite).

REMARQUE: Essuyez tout liquide de rincege renversé

durant le replissage avec un chiffon absorbant pour éviter une production de mousse excessive lors du prochain lavage.

N'oubliez pas de remettre le bouchon avant de fermer la porte.

Réglage du distributeur de liquide de rincege

Régler la molette (Rinçage)

Le distributeur de liquide de rincege comporte 4 ou 6 positions de réglage. Commencez toujours avec le

distributeur sur la position «4». Si vous avez des problèmes de traces ou de mauvais séchage, augmentez la quantité délivrée par le distributeur en retardant le couvercle du distributeur et en faisant tourné le cadran sur la position «5». Si la vaisse ne se che se toutes pas correctement ou comporte des taches, réglez la molette sur le niveau supérieur jusqu'à ce que votre vaisse soit impeccable. Le réglage recommendé est la position «4». (Le réglage usine est «4».)

A REMARQUE: Augmentez la dose si vous voyage des traces de gouttes d'eau ou de calcaire sur la vaisselle après lavage. Réduisez la dose si vous apercevez des taches blanchâtres et collantes sur la vaisselle ou un film bleuté sur les lames de couteaux et les verres.

D. Fonction du détergent

Les détergents et leurs ingréductifs chimiques sont nécessaires pour-retirer la saleté,la dissoudre et I'évacuer hors de la machine. La plupart des détergents de qualité dans le commerce sont capables de replir cette mission.

Attention!

Utilisation appropriée du détergent
N'utilise que du détergent spécifique concu pour les lave-vaiselles. Conservez-le au frais et au sec.
Ne mettez le détergent en poudre dans le lave-vaiselle que juste avant de démarrer le programme de lavage.

Detergents

Il y a trois sortes de détergents
1. Avec des phosphates et du chlore
2. Avec des phosphates et sans chlore
3. Sans phosphates et sans chlore
Normalement les détergents récents en poudre sont sans phosphates. Ils n'ont pas d'action adouciissant liée aux phosphates. Dans ce cas, nous conseillons de replir le réservoir à Sel même si la durée de l'eau n'est que de 6^ . Si vous utilisez

des détergents sans phosphates avec de l'eau dure, vous verrez souvent des traces blanches sur la vaiselle et les verres. Dans ce cas utilisez plus de détermagent pour obtenir un meilleur résultat. Les détergents sans chlore laissent moins de traces blanches. Les taches fortes et les taches de couleur ne seront pas entierement enlevées. Le cas échéant choisissez un programme à plus haute température.

Detergent concentré

Detergent concentré
En fonction de leur composition chimique, les détergents peuvent être divisés en deux catégories:

• traditionnel, détergents alcalins avec composants caustiques
• détergents concentrés à faible teneur alcaline avec enzymes naturels

Detergent en tablettes

Selon la marque, les tablettes de détergent se dissolvent à des vitesses différentes. Pour cette raison certaines tablettes ne peuvent pas se dissoudre et développer leur plein potentiel nettoyant pendant un programme court. Lorsque vous utilisiez des tablettes,CHOISSEZ donc des programmes longs, pour etre sur(e) que tous les résidus de détergent auront pu etre éliminés.

Compartment à détergent

Vous devez rajouter du détergent dans le distributeur avant le début de chaque programme de lavage selon les instructions fournies dans le tableau des cycles de lavage. Notre lavevaisselle nécessite moins de détergent et de liquide de rinçage

qu'un lave-vaisse classique. En général, une seule cuiller à soupe de détergent est nécessaire pour une charge de vaisse normale. Augmentez cependant la dose en cas de vaisse particulièrement sale. Ajoutez toujours le détergent juste avant de démarrer le lave-vaisse, sinon il pourrait prendre l'humidité et ne pas se dissoudre correctement.

Quantité de détergent à utiliser

Appuyez sur le ouquet pour ouvr

A REMARQUE:

• Si le couvercle est fermé: appuyez sur le bouton d'ouverture. Le couvercle s'ouvrira tout seul.
• Introduisez toujours le détergent juste avant de lancer le lave-vaisselle.
  Utilisez uniquement un détergent de marque pour lavevaisselle.

AVENTISSEMENT

Le détergent pour lave-vaisselle est corrosif

Veiliez à ne pas le laisser à la portée des enfants.

Remplir de détergent

Remplissez le compartment du distributeur de dédTangent avec du dédTangent.

Remplissez le compartment du distributeur de détergent avec du détergent.

Le marquage indique les niveaux de dosage, comme illustré sur la droite :

A. Compartiment du dédTergent de lavage principal.
B. Compartiment du détergent de prélavage.

Veuillez suivre les indications du fabricant concernant le dosage et la conservation du détergent.

Ces informations se trouvent sur l'emballage du détergent.

Fermez le couvercle et appuyez dessus jusqu'à ce qu'il soit verrouillé.

Si la vaisse est très sale, mettez une dose de détergent supplémentaire dans le compartment de prélavage. Ce détergent sera utilisé pendant la phase de prélavage.

A REMARQUE:

• Vous trouvrez les informations relatives à la quantité de dédTangent à utiliser pour le programme unique à la première page.
• Veuillez noter que des différences sont possibles en fonction du degré de saleté et la durée de l'eau utilisée.
• Veuillez respecter les recommendations du fabricant inscrites sur l'emballage du détergent.

5. Chargement des paniers du lave-vaiselle

Recommendations

• Pensez à acheter des ustensiles pouvant être lavés au lavevaisselle.
• Utilisez un détergent non agressif et considéré comme « doux » pour la vaisselle. Si nécessaire, obtenez plus d'information auprès des fabricants de détergent.
• Pour les articles de vaisseles particuliers, selectionnez un programme dont la température est aussi faible que possible.
• Pour éviter tout dommage, ne retirez pas les verres et les couverts du lave-vaiselle immédiatement après la fin du programme.

Pour laver les couverts/plats suivants au lave-vaiselle

Ne convenient pas

Couverts avec poignées en bois, corne, porcelain ou nacre
- Articles en plastique ne résistant pas à la chaleur
- Couverts ancients comptant des pièces collées entre elles qui ne résistant pas aux variations de température
Couverts ou plats collés
- Articles en cuivre ou en étain
- Verres en cristal
- Articles en acier susceptibles de rouiller
- Plateaux en bois
- Articles fabriques à partir de fibres synthétiques

Conviennent dans une certaine mesure

• Certains types de verres peuvent perdre de leur éclat après des nombreux lavages
• Les pieces en argent et en aluminium ont tendance à se décolorer pendant le lavage
• Les décor sénégraphiés peuvent s'estomper après de fréquents passages au lave-vaissette

Précautions avant ou après le chargement des paniers du lave-vaisselle

(Pour une(Meilleure performance du lave-vaisselle, suivez ces recommendations de chargement. Les fonctions et I'apparace des paniers de votre lave-vaisselle peuvent varier par rapport à leurs du manuel.)

Retirez tout reste important de nourriture. Faites ramollir tout résidu brûlé dans les poèles ou casseroles.

Il n'est pas nécessaire de rincer les assiettes à l'eau courante.

Disposez la vaiselle dans le lave-vaiselle comme suit :

1. Les articles tels que tasses, verres, casseroles/poêles, etc. doivent être disposés têté en bas.
2. Les articles courbés ou compteant des creux doivent être disposés de travers afin que l'eau puisse s'écouler.
3. Tous les ustensiles doivent être disposés avec soin pour qu'ils ne puissant pas se renverser.
4. Tous les ustensiles doivent être disposés de manière à ce que les bras d'aspersion puisent tournier librement pendant le lavage.

REMARQUE: Les très petits articles ne doivent pas etre passés au lave-vaiselle car ils pourraient facilement tomber hors du panier.
- Les articles creux tels que tasses, verres, casseroles/poèles, etc. doivent être disposés têté en bas afin que l'eau ne s'y accumule pas.
- Les articles de vaisse l et les couverts ne doivent pas etre les uns dans les autres et ne doit pas se recouvrir.
- Pour éviter d'endommager les verres, ceux-ci ne doivent pas'être en contact.
- Mettez les pieces volumineuses les plus difficiles à laver dans le panier inférieur.
- Le panier supérieur est concu pour contenir de la vaissele plus delicate et légère telle que des verres, des tasses de café et de thé.
- Les couteaux à lame longue constituent un danger s'ils sont rangés pointe vers le haut!
- Les couverts longs et/ou coupants tels que les couteaux à découper doivent être disposés à l'horizontal dans le panier supérieur.
Veuillez ne pas surcharger votre lave-vaisse.
- Cela garantit deilleurs résultats et une consommation electrique raisonnable.

Déchéancement des paniers

Pour éviter que des gouttes d'eau tombent du panier du haut sur le panier du bas, nous vous recommendons de commencer à vider

d'abord le panier du bas, puis celui du haut.

Méthode de chargement pour vaisseille ordinaire

Chargement du panier du haut

Le panier supérieur est concu pour contir de la vaisse plus délicate et légère telle que des verres, des tasses de café et de thé, des soucoupes, des assiettes, des bols et des poèles peu profondes (si elles ne sont pas trop sales). Positionné la vaisse et les ustensiles de cuisine de façon à ce que le jet d'eau ne puisse pas les faire bouger.

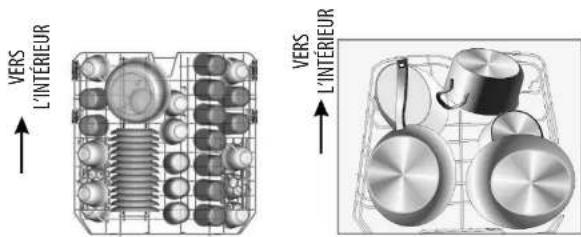

Chargement du panier du bas

Nous vous recommendons de placer les articles les plus volumieux ou les plus difficiles à laver dans le panier du bas : par exemple les casseroles, poèles, couvercles, plats et bols à servir comme indiqué ci-dessous. Il est préférible demettre les plats à servir et les couvercles sur le côte pour éviter de bloquer la rotation du bras d'aspersion supérieur.

Nous your rappelons que :

• Les casseroles, saladiers, etc. doivent toujours être disposés tête en bas.

• Les cassetoles profondes doivent être inclinées afin que l'eau puisse s'écouler.

• Le panier du bas comprend des pointes repliables pour permettre de placer plus de casseroles et poêles, ou des articles de plus grande taille.

Réglage en hauteur du panier du haut

La hauteur du panier supérieur peut être réglée de façon à faire de la place pour des ustensiles encombrants à la fois pour le panier du haut et celui du bas. La hauteur du panier supérieur est réglable : tirez-le vers le haut pour lemettre en position haute, et tirez sur la poignée pour remettre le panier en position basse, voir photo ci-dessous :

Tirez le panier vers le haut pour lemettre en position haute
Poignée de réglage Tirez sur la poignée pour abaisser le panier

6. Lancer un programme de lavage

Tableau des cycles de lavage

A REMARQUE: ()indique qu'il faut alimenter le distributeur de liquide de rinçage.

Programme	Informations pour lechiox du programme	Description du cycle	Détergent pré/princ.	Durée du cycle (min)	Énergie (kWh)	Eau Rincege Liqueide de rincege
Auto Lavage à DETECTION automatique,VAISSELE légération,normalement ou très sale, avec ou sans restes d'aliments séchéés	Prélavage (45 °C)Lavage automatique (45-55°C)Rincçage Rincçage (62 °C)Séchage	5/30g (ou 3 en 1)	(L) 0.9-	38.4-	12.7	★
Intensif Vaissel plussale et casseroles,poées, plats, etc.normalementsales avec restes d'aliments séchéés.	Prélavage (50°C)Lavage (65 °C)Rincçage Rincçage Rincçage (65 °C)Séchage	5/30g (ou 3 en 1)	175 1.6	17		★
Normal Pour lavaisselse raisonnablementsale, par exempleassiettes, verreset poées pas trop sales.	Prélavage (45 °C)Lavage (55 °C)Rincçage Rincçage (65 °C)Séchage	5/30g (ou 3 en 1)	185 1.3	14		★

Programme	Informations pour lechiox du programme	Description du cycle	Detergent pré/princ.	Durée du cycle (min)	Énergie (kWh)	Eau Rinçage Liquide de rinchage
ECO (*EN 50242)	Programme standard pour laver la vaisselle normalement sale et le plus efficace en matière de consommation d'énergie et d'eau pour ce type de vaisselle.	Prélavage Lavage (50 °C) Rinsçage (65 °C) Seshage	5/30g (ou 3 en 1)	175 0.93	10		★
Verres Vaisselle	et verres légersement sales	Prélavage Lavage (40°C) Rinsçage Rinsçage (60 °C) Seshage	5/30 g 115 0	87 14			★
60 min Vaisselle	légersement sale et ne nécessitant pas de sechage intense	Prélavage (50°C) Lavage (60 °C) Rinsçage (60 °C) Seshage	5/30 g 60 1.15	10			★
Rapide Program	me rapide pour une vaisselle peu sale ne nécessitant pas de sechage.	Lavage (40 °C) Rinsçage Rinsçage (45 °C)	20 g 40 0.6 10
Trempage Pour ≈	rincer de la vaisselle devant être lavée plus tard dans la journée.	Prélavage 8 0.01	4

REMARQUE:

• EN 50242 : Ce programme est le cycle test, les informations de comparaison étant en conformité avec la norme EN 50242, comme suit :

• Capacité : 14 couverts

• Position du panier supérieur : Roues engagées sur les rails du haut

• Position de réglage du liquide de rincege : 6
  PI:0,49w;Po:0,45w.

Mettre l'appareil en marche

Lancer un cycle de lavage

1. Sortez les paniers du haut et du bas, chargez la vaisselle puis rentrez les paniers. Il est conseilé de replir d'abord le panier inférieur, puis le panier supérieur (voir la partie intitulée « Charger le lavevaisselle »).
2. Versez le détergent (voir la partie intitulée « Sel, détergent et liquide de rincege »).
3. Branchez la fiche dans la prise de courant. Le courant électrique doit être de type alternatif 220-240 V/50 Hz, les specifications de prise 10A 250V alternatif. Verifie que le robinet d'arrivée d'eau est ouvert et délivre la puissance maximum.

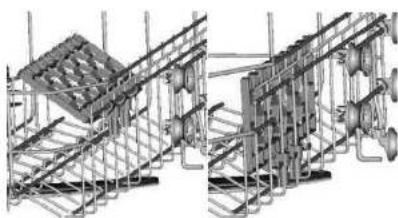

Relever les supports à tasses

Pour permettre un meilleur emplement des poêles et des casseroles, les pointes du panier du bas peuvent se replier comme illustré à droite.

REF

Pointes repliables du panier du bas

Pour permettre un meilleur emplement des poèles et des casseroles, les pointes du panier du bas peuvent se replier comme illustré à droite.

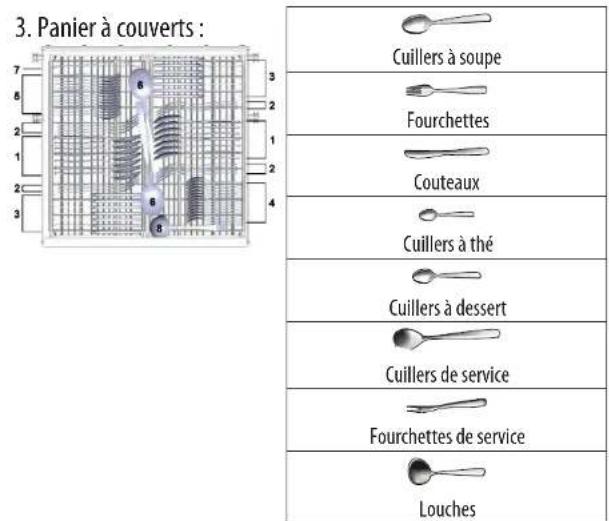

Panier à couverts

ATTENTION!

• Ne laissiez aucun article dépasser sous le tiroir.
• Dispossez toujours les ustensiles coupants avec la pointe vers le bas!

Pour un lavage de qualite optimale, disposez l'argenterie dans le panier en vous assurant que:

• Les pièces ne sont pas collées les unes aux autres.
  Les pièces d'argenterie doivent être disposées avec le manche en haut.
  Les ustensiles longs sont placés au milieu.

1. Appuyez sur le bouton Programme, le programme de lavage changera dans l'ordre suivant:
   ECO->Verre->60min->Rapide->Trempage->Auto->Intensif->Normal;
2. Lorsqu'un programme est selectionné, le voyant du programme correspondant s'allume; vous pouvez ensuite rajouter la fonction Séchage extra ou Express. Le lave-vaiselle se mettra en marche 10 secondes après la fermeture de la porte.

Changer de programme

Commentaires préalables :

1. Un cycle en cours ne peut être modifié que peu de temps après son démarriage. Sinon le détergent a pu déjà se repandre et l'eau déjà s'évacuer.

Si tel est le cas, le bac à détergent doit être rempli à nouveau (voir la partie intitulée « Introduire le détergent »).

1. Ouvrez la porte, l'appareil se mettra en pause. Appuyez sur le bouton Programme pendant plus de 3 secondes pour pouvoir changer de programme et selectionner le cycle désiré (voir la partie intitulée « Démarrer un cycle de lavage... »).

Levoyant à l'avant affiche l'état du lave-vaisselle :

A. voyant bleu qui clignote : en cours ;
B. voyant bleu qui ne clignote pas : pause ;
C. Lumière blanche : fin du processus (la lumière s'éteint lorsque la porte est ouverte) ;
D.aucunvoyantallume:arrét

REMARQUE: Si vous ouvrez la porte pendant un cycle de lavage, l'appareil se mettra en pause. Levoyant du programme cessera de clignoter et le bip sonore retentira chaque minute jusqu'à ce que vous refermiez la porte. Une fois la porte fermée, l'appareil redémarrera au bout de 10 secondes.

Une assiette oubliee?

Vous pouvez rajouter une assiette ou autre article oublie tant que le compartment du détergent ne s'est pas ouvert.

1. Ouvrez légèrement la porte
2. Vous pouvez ouvrir la portecompétèment une fois que les bras d'aspersion se sont immobilisés.
3. Ajoutez la vaisselle oubliee.
4. Refermez la porte, le lave-vaiselle redémarre 10 secondes plus tard environ.

A la fin du cycle de lavage

Une fois le cycle en cours terminé, le lave-vaiselle émettra des

bips sonores pendant 8 secondes. Éteignez l'appareil en appuyant sur le bouton d'alimentation, fermez l'arrivée d'eau et ouvrez la porte du lave-vaiselle. Attendez quelques minutes avant de décharger le lave-vaiselle pour éviter de manipuler la vaisse et les ustensiles quand ils sont encore chauds, ils risqueraient de casser. Ils secheront également mistroux ainsi.

- Éteindre le lave-vaissele

Le programme est terminé si levoyant avant s'allume en blanc.

1. Ouvrez la porte, éteignez le lave-vaiselle en appuyant sur le bouton marche/arrêt.
2. Fermez l'arrivee d'eau!

Ouvrez la porte avec précaution.

La vaisse chaude est très sensible aux chocs. Laissez refroidir les assiettes pendant 15 minutes environ avant de décharger les paniers.

Ouvrez la porte du lave-vaiselle, laissez-la entrouverte et attendez quelques minutes avant desteroler la vaiselle. La vaiselle sera moins chaude et sechera mistroux ainsi.

- Déchégement du lave-vaiselle

Il est normal que le lave-vaisse soit mouillé à l'intérieur. Videz le panier du bas avant le panier du haut. Cela permet d'éviter que de l'eau tombe du panier du haut sur le panier du bas.

ATTENTION!

Il est dangereux d'ouvrir la portependant le lavage, vous pourriez etre brule(e) par I'eau chaude.

7. Entretien et nettoyage

Système de filtration

Les filtres empêchent les restes d'aliments plus volumineux ou d'autres objets de pénétrer à l'intérieur de la pompe.

Ces résidus pourrait bloquer le filtr, c'est pourquoi ils doivent être retirés.

Le système de filtration consiste en un filtre dégrossissant, un filtre plat (Filtre principal) et un microfiltre (filtre fin).

Filtre principal 1

Les particules de nourriture et de saleté recueillies dans ce filtré sont pulverisées par un jet d'eau spécial sur le bras d'aspersion inférieur et eliminées via l'évacuation d'eau.

Filtre dégrossissant 2

Les objets plus volumineux, tels que les os ou les bouts de verre pouvant bloquer l'évacuation sont capturés dans le filtre écais. Pour-retirer les objets prênts dans le filtre, serrez légarement le haut de ce filtre et souLEVé-le.

Filtre fin 3

Ce filtre retient les particules de nourriture et de saleté dans leuisard pour éviter qu'elles se redéposent sur la vaisselle en cours de lavage.

Filtres assemblés

Le dispositif de filtrage permet dePTRirer efficacement les particules de nourriture de I'eau de lavage, pour permettre le recyclage de celle-ci pendant le cycle.

Pour une performance et un résultat optimal, le filtré doit être nettoyé régulierement. Pour cette raison, c'est une bonne idée dePTRRer tout residu important de nourriture pris dans le filtré après chaque cycle de lavage, en rincant le recipient et le filtré en demicercle à l'eau courante. Pour PTRRer le dispositif de filtrage, tirez I'anse du recipient vers le haut.

ATTENTION!

Le lave-vaisselle ne doit jamais être utilisé sans les filtres.
- Une réinsertion incorrecte des filtres peut réduire le niveau de performance de l'appareil et endommager les plats et ustensiles.

Étape 1: Tournez le filtré dans le sens inverse des aiguilles d'une montre

Étape 2 : tirez les filtres assemblés vers le haut

REMARQUE: Suivez cette procEDURE de l'etape 1 à l'etape 2 pour refirer les filtres; suivez la même procEDURE de l'etape 2 à l'etape 1 pour remettre les filtres en place.

Remarque :

• Verifiez que les filtres ne sont pas bouchés après chaque utilisation du lave-vaiselle.
• En devissant le filtrte dégrossissant, vous pouvez-retirer l'ensemble du système de filtration. Retirez tous les restes d'aliments et nettoyez les filtres sous le robinet.

REMARQUE: l'ensemble du dispositif de filtrage doit être nettoyé une fois parSEMaine.

Nettoyage du filtré

Pour nettoyer le filtré dégrossissant et le filtré fin, utilisez une Brosse de menage. Assemblez de nouveau les différents filtrés comme indiqué sur les illustrations de la page précédente et remettez en place l'ensemble du dispositif de filtrage dans le lave-vaiselle, en le positionnant correctement dans son renforcement et en appuyant vers le bas.

ATTENTION!

Lorsque vous nettoyez les filtres, ne leur faites pas subir de chocs. Cela pourraitdéformerlesfiltreset réduire la performance du lave-vaisse.

Entretien du lave-vaiselle

Le panneau de contrôle peut être nettoyé juste à l'aide d'un

chiffon légarement humide.

Après nettoyage, veillez à bien sécher.

Pour les surfaces extérieures, utilisez une bonne cire à faire briller pour apparreils menagers.

N'utilise jamais d'objets coupants, dépenses à récycler ou de produits nettoyants abrasifs sur chaque partie que ce soit du lave-vaisse.

Nettoyage de la porte

Pour nettoyer les bords autour de la porte, n'utilise qu'un chiffon doux, humide et chaud. Pour éviter que l'eau penètre dans le dispositif de verrouillage de la porte et attigne les composants électriques, n'utilise pas de produits nettoyants en aérosol, quels qu'ils soient.

ATTENTION

• N'utilisez jamais de produit nettoyant à pulveriser pour laver le panneau de la porte, car cela peut endommager le verrou de la porte et les composants électriques.
• N'utilisez aucun agent de nettoyage abrasif ni même certaines serviettes en papier qui risqueraient de laisser des marques ou des rayures sur les surfaces en inox.

Protection contre le gel

Veuiliez prendre des mesures contre le gel pour protégger notre lave-vaisselle en hiver. Avec chaque utilisation de votre lavevaisselle, veuillez suivre la procédure suivante:

1. Debranche le lave-vaiselle.
2. Fermez l'arrivee d'eau et debranchez le tuyau correspondant du robinet d'adduction d'eau.
3. Videz l'eau contenue dans le tuyau d'arrivee d'eau et le raccord. (Utilisez une bassine pour collecter I'eau).
4. Rebranchez le tuyau d'arrivée d'eau sur le raccord.
5. Retirez les filtres au fond du lave-vaisselle et utilisez une éponge pour absorber l'eau collectée dans le bac d'évacuation.

REMARQUE: si vous lave-vaiselle ne fonctionne plus a cause du gel, contactez un réparateur professionnel.

Nettoyage des bras d'aspersion

Il est nécessaire de nettoyer les bras d'aspersion régulierement pour retarder les produits chimiques liés à l'eau calcaire qui peuvent empêcher le bon fonctionnement des jets d'eau et des roulements à bille.

Pour-retirer le bras d'aspersion supérieur, maintenez I'ecrou et tournez le bras dans le sens des aiguilles d'une montre pour le retirer.

Pour retirer le bras d'aspersion inférieur, tirez-le vers le haut.

Lavez les bras à l'eau chaude et savonneuse et utilisez une Brosse douce pour nettoyer les orifices. Remettez-les en place après les avoir bien rincés.

Pour garder notre lave-vaisselle en bon etat

- Àprousequchaquelavage

Après chaque cycle de lavage, fermez l'arrivée d'eau et laisser que la porte entrouverte pour éviter de garder de l'humidité et des odeurs à l'intérieur.

- Débrancher l'appareil

DébranchetzoutjoursI'appareilavantde I.nettoyerou de I'entretenir.

- Pas de solvants ou de produits nettoyants abrasifs

Pour nettoyer les parois extérieures et les pièces en caoutchou du lave-vaiselle, n'utilise pas de solvants ou de produits nettoyants abrasifs.

N'utilise qu'un chiffon doux, humide et chaud.

Pour retarder des taches ou des traces des surfaces interieures, utilisez un chiffon légarement humidifié avec de l'eau et un peu de vinaigre, ou un produit nettoyant spécifique concu spécifique pour les lave-vaisselle.

- En cas de non-utilisation prolongée

Il est conseilé de lancer un cycle de lavage à vide, puis de débrancher l'appareil, de couper l'arrivée d'eau et de laisser la porte de l'appareil entrouverte. Cela permettra d'augmenter la durée de vie des joints de la porte et d'empecher les odeurs de se développer dans l'appareil.

- Déplacer l'appareil

Si vous doivent déplacer l'appareil, essayez de le garder en position verticale. Si c'est absolument nécessaire, vous pouvez le coucher sur le dos.

- Joints

L'un des facteurs entrainant la formation d'odeurs dans le lavevaisselle est le fait que des alimentents restent bloqués dans les joints. Un nettoyage régulier à l'aide d'une éponge humide empêchera cela de se produit.

8. Instructions d'installation

Mise en place

Placez le lave-vaiselle dans la position désirée. Sa face arrière (dos) doit toucher le mur derrière lui, et les côtes se placent le long du mur ou des meubles contigus. Le lave-vaiselle comporte des tuyaux d'arrivée et d'évacuation d'eau qui se peuvent se placer à gauche ou à droite pour faciliter l'installation.

Mise à niveau

Une fois que vous avez mis le lave-vaisse en place, la hauteur du lave-vaisse peut etre modifiee en vissant ou devissant au niveau du pied. Dans tous les cas, I'appareil ne doit pas etre incline de plus de 2^

A propos des branchements électriques

ATTENTION!

Pour toute sécurité :

• N'utilise pas de rallonge électrique ou d'adaptateur de prise avec cet apparéil.
• Ne coupez ni ne retirez enaucun cas le raccord de mise à la terre du cable d'alimentation.

Conditions d'installation

Veuillez vérifier la plaque signalétique de l'appareil pour vérifier la tension nominale et branchez le lave-vaisse sur une prise électrique murale compatible. Utilisez le type de fusible requis

(10 ampères), le dispositif de surcharge ou le disjoncteur recommandé, et assurez-vous que le circuit électrique alimentant l'appareil lui est intégralement dédié.

Branchement electrique

Assurez-vous qu'une mise à la terre appropriée est en place avant l'utilisation

Assurez-vous que la tension et la fréquence de l'alimentation utilisée correspondant à celles indiquées sur la plaque signalétique. Ne branche la fiche du cordon que sur une prise de courant importante une mise à la terre. Si la prise de courant sur laquelle vous souhaitez brancher l'appareil ne convient pas, faites-la replacer plutôt qu'utiliser des adaptateurs et autres accessoires qui pourrait cause une surchauffe ou des brûlures.

INSTRUCTIONS DE MISE À LA TERRE

• Cet apparéil doit être mis à la terre. En cas de mauvais fonctionnement ou de panne, la mise à la terre réduit la probabilité d'électrocution en permettant au courant de s'evacuer par un circuit de moindre résistance. Cet apparéil est équipé d'un cordon électrique avec un fil conducteur et une borne de mise à la terre. La fiche doit être insérée dans une prise électrique murale appropriée et mise à la terre en conformité avec toutes les règlementations et normes locales.

ATTENTION!

• Un branchement mal fait en ce qui concerne la mise à la terre peut entrainer un risque de chocoléctrique.
• Consultez un electricien qualifie ou un installerer agreé en cas de doute sur la mise à la terre de cet apparéil.
• Ne modifies pas la fiche du cable fourni avec cet apparéil ; si elle ne rentre pas dans votre prise de courant, faites installer une prise de courant aux normes par un électricien qualifié.

Raccordement au réseau d'eau

Alimentation en eau froide

Branchez le tuyau d'arrivée d'eau froide sur un embout fileté de 19mm et assurez-vous que le branchement est bien serré en place. Si les tuyauteries sont neuves ou si elles n'ont pas été utilisées pendant un certain temps, laisserze l'eau couler pour vérifier que l'eau est propre. Cette précaution permet d'éviter le risque d'obstruction de l'arrivée d'eau et les dégats correspondants que cela peut cause à l'appareil.

ATTENTION! Refermez le robinet après usage.

Evacuation d'eau

Insérez le tuyau d'évacuation d'eau dans une conduite d'évacuation principale avec un diamètre minimum de 40~mm ou

laissez-le pendre dans I'evier, en prénant soin d'eviter tout coude ou écrasement du tuyau. L'embout du tuyau doit se trouver à une hauteur maximal de 1 m.

VEUILLEZ INSTALLER LE TUYAU DANS UNE DES POSITIONS, A OUBINDIQUÉES

Comment évacuer l'eau accumulée dans les tuyaux

Si I'évier se trouve à plus d'un mètre du sol, l'eau en excès ne peut pas se drainer directement dans I'évier. Il faudra alors vider le tuyau dans une bassine ou autre recipient qui puisse convenir, tenu(e) en dehors et au-dessous du niveau de I'évier.

Evacuation d'eau

Branchez le tuyau d'évacuation d'eau. Le tuyau d'évacuation d'eau doit être correctement installé pour éviter touteuite d'eau.
Vérifiez que le tuyau n'est pas coudé ou écrasé par endroits.

Rallongedetuyau

Si nécessaire, vous pouvez rallonger le tuyau d'évacuation avec un tuyau de type similaire.

La rallonge ne doit pas faire plus de 4 metres de long; sinon la performance du lave-vaisselle pourrait etre diminuée.

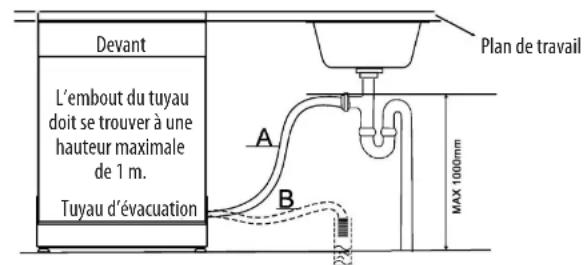

Branchement sur siphon

Le tuyau d'évacuation doit se situer à une hauteur ne dépassant pas 1m (maximum) par rapport au fond du lave-vaisselle. Raccordez le tuyau d'évacuation d'eau.

Demarrer le lave-vaiselle

Avant de démarrer le lave-vaiselle, vérifie les points suivants:

1. Le lave-vaiselle est correctement nivele et instalé
2. L'arrivee d'eau est ouverte
3. Aucune fuite au niveau du branchement des tuyaux
4. Les tuyaux sont bien serrés
5. L'appareil est allumé
6. Les tuyaux d'arrivée et d'évacuation d'eau ne sont pas emmélés
7. Tout le matériel d'emballage et les documents ont ete retirés du lave-vaiselle

Attention: ÀpRES installation, veillez à conserver ce manuel en lieu sur. Ce manuel sera très utile à tout utiliseur.

9. Guide de dépannage

Avant d'appeler un réparateur

Consultez les tableaux qui suivent, cela peut vous éviter de faire appel à un réparateur.

	Problème Causes possibles Solutions
?Problèmes techniques	Le lave-vaisselle ne démarre pas	Le fusible est fondu ou le disjoncteur s'est déclenché	Remplacez le fusible ou reliancez le disjoncteur. Débranche tous les autres apparènts qui seraient branchés sur le même circuit que le lave-vaisselle
		L'appareil est étant Assure	ez-vous que le lave-vaisselle est allumé et que la porte est bien fermée. Vérifiéez que le cable électrique est bien branché.
		Pression d'eau faible Vérifié	ez que l'avïlée d'eau est branchée correctement et que le robinet est ouvert.
		La porte du lave-vaisselle n'est pas bien fermée	Véilèz à bien fermer la porte jusqu'à l'endencher.
	L'eau ne s'évacue pas du lave-vaisselle	Tuyau d'évacuation entortillé	Vérifiéz le tuyau d'évacuation.
		Le filtre est bouché. Vérifié	ze le filtre dégressissant (voir la section inititulative «Nettoyage des filtres»)
		Évier bouché Vérifiéz que	évier se vidange correctement. Si le problème vient d'un évier bouché, vous aurez besoin de faire appel à un plombier只想 qu'a un réparateur pour lave-vaisselle.

	Problème Causes possibles Solutions
?Prôblèmes généraux	Mousse dans le lave-vaisse	Mauvais besoin de détergent	N'utilise que du détergent spécial pour lave-vaisse pour évierer la formation de mousse. Néanmoins, si cela arrive, ouvrez la porte du lave-vaisse, laissez la mousse se désagréger, puis ajoutez environ 4 litres d'eau froide dans l'apprieil. Refermez le lave-vaisse au loquet, puis sélectionnez un cycle. Le lave-vaisse évacuera l'eau en premier lieu. Ouvrez la porte une fois l'évacuation terminée et vérifie si la mousse a disparu. Réitérez si besoin.
		Liquide de rincage renversé	Essuyez toujours tout liquide de rincage renversé immédiatement.
	Taches sur les surfaces intérieures	Le détergent utilisé contenait du colorant	Vérifie que le détergent utilisé ne contient pas de colorant.
	Film blanc sur les surfaces intérieures	Minéaux provenant d'une eau dure	Pour nettoyer l'intérieur, utiliser une éponge humide avec un peu de détergent pour lave-vaisse, et mettez des gants en caoutchouc. N'utilise jamais autre chose que du détergent pour lave-vaisse afin d'évier la formation de mousse.
?Problèmes généraux	Taches de rouille sur les couverts	Les pièces affectées ne sont pas anticorrosion.
		Un programme n'a pas été lance après avoir rempli le lave-vaisselle de SEL. Des traces de sel se sont retrouvées dans le cycle de lavage.	Lancez toutes le programme de lavage rapide sans aucune vaisselle dans le lave-vaisselle et sans sélectionner la fonction Turbo (le cas échéant) après avoir ajouté du sel pour lave-vaisselle.
		Le bouchon du liquide de rincange est mal fermé	Vérifiez le bouchon, le bon ajustement des pièces.
Bruit Bruit de chic dans	l'appareil	Un bras d'aspersion tape contre un article de vaisselle dans un panier	Interrompez le programme et changez de place les articles empêchant la rotation du bras.
	Bruit de cliquetis dans l'appareil	Des couverts se promènent dans la cuve du lave-vaisselle	Interrompez le programme et remettez les couverts en place.
	Bruits de coups secs provenant de la tuyaauterie	Il peut s'agir d'un problème de pose par l'utilisateur ou de section de tuyau.	Cela n'a aucune influence sur la fonction du lave-vaisselle. En cas de doute, contactez un plombier qualifié.

	Problème Causes possibles Solutions
Résultat de lavageinsuffisant	La vaiselle n'est paspropre.	La vaiselle n' a pas étéchargeé correctementVoir la section«Chargement despaniers».
		Le programme n'étaitpas assez puissant.Choisissez un programmeplus intensif.Voir «Tableaudes cycles de lavage».
		Quantité de détergentinsuffisante.Certains articles ontbloqué la rotation desbras d'aspersion.
		Les filtres au fond de l'apparèil ne sont paspropres ou ne sont pascorrectement assemblés.Cela peut entrainerle blocage desbrads'aspersion.
	Les verres sont brumeuxRésulte d'unecombinaison d'eau pasassez dure et d'unequantité trop élevé dedétergent.	Nettoyez et/ouascomblées les filtrecorrectement.Nettoyezles bras d'aspersion.Voir «Nettoyage desbrasd'aspersion».
	Marques grises ou noiressur la vaiselle	Utilisez moins del'detergent si vouseau n'est pas dure,etchoisissez un cycle courtpour le lavage des verres,pour les rendre propres.
	Il reste du détergentdans le compartment àdétergent.	Utilissez un produitnettoyant légèrementabrasif pour éliminer cesmarques.
	Les assiettes ontbloqué l'ouverturedu compartment du détergent.	Changez la disposition dela vaiselle.

	Problème Causes possibles Solutions
Résultat de séchageinsuffisant	La vaisselle n'est passeche	Mauvais chargement Chargez le lave-vaisselle comme indiquédans ce manuel.
		Manque de liquide de rincege	Augmentez la quantité de liquide de rincege/relmplisse le bac à liquide de rincege.
		La vaisselle est sortietrop tôt	Ne déchargez pasle lave-vaisselleimmédiatement aprèsla fin du programme.Encouvrez la portepour laisser échéper la vapeur.Vous pouvez commencerà décharger lorsquela vaisselle n'est plus quelégèrement chaude autoucher. Commencez parle panier du bas, Celapermét d'évitier que l'eau ne s'éçoule de la vaisselle situee dans le panier supérieur.
		Le mauvais programme a été sélectionnéLes couverts utilisés ontun revêtement de faible qualité	Lors d'un programmecourt, la température delavage est plus BAScéLA réduit également la performance de lavage.Choisissez un programmeavec un temps de lavageplus long.L'évacuation de l'eau estplus difficile pour ce typed'article. Les couverts,assicétés ou plats de ce type ne conviennent pasau lave-vaisselle.

Codes d'erreur

En cas de dysfonctionnement, l'appareil peut afficher des codes d'erreur pour vous prévenir:

Code Signification Causes	possibles
E1 L'arrivée d'eau prend trop de temps.	Le robinet n'est pas ouvert,l'arrivée d'eau est restreinte oula pression hydraulique est tropfaible.
E4 Débordement. Un élément du lave-vaiselle fuit.
E8 Valve de diviseur défectueuse	Valve de diviseur défectueuse
E9 Un bouton est resté,enforcépendant plus de 30 secondes.	Eau (ou autre) sur le bouton.

ATTENTION!

• En cas de débordement, coupez l'alimentation générale en eau avant d'appeler un réparateur.
• S'il y a de l'eau dans le fond du lave-vaisse à cause d'un débordement ou d'une fuite, l'eau en excès doit être retiree avant de redémarrer le lave-vaisse.

Characteristiques technique Chargement des paniers conformément à EN50242 :

Hauteur:845mm

Largeur:598mm

Profondeur: 600~mm (sans la poignee de porte)

Pression d'eau:0,04-1,0 MPa

Alimentation: voir plaque signalétique

Capacité : 14 couverts

1. Panier supérieur:

Tasses

Soucoupes

Verres

Ramequin

Bol

Saladier

Assiettes à dessert

Grandes assiettes

Assiettes creuses

Plat ovale

5756

Informations concernant les tests de comparabilité conformément à la norme EN 50242 :

Capacité : 14 couverts

Position du panier supérieur : position basse

Programme : ECO

Position de réglage du liquide de finçage : 6

Réglage de l'adoucisseur : H4

Le tiroir à couverts peut avoir 5 positions :

Mode 1 Position 1: relevez le panier gauche, les deux paniers sont inclinés.

Mode 2 Position 2: réglez le panier gauche sur la position basse, le panier gauche est à plat et le panier droit est incliné.

Mode 3 Position 3: relevez le panier droit, les deux paniers sont à plat.

Mode 4 Position 4: Poussez le panier droit vers la gauche, les deux paniers se chevauchent.

Mode 5 Position 5: Retirez le panier droit du tiroir, n'utilise que le panier gauche.

Fiche technique de lave-vaisselle menager conforme à la directive française 1059/2010:

Fabricant SABA
Type / Description LVS14C45MI17GLB
Nombre de couverts standard 14
Classe d'efficacité energétique 1 A++
Consommation d'énergie annuelle 2	266 kWh
Consommation d'énergie pour un cycle de lavage standard	0,93 kWh
Consommation électrique hors tension	0,45 W
Consommation électrique sous tension	0,49 W
Consommation d'eau annuelle 3 2800 litres
Classe d'efficacité de séchage 4 A
Cycle de lavage standard 5 ECO 50 °C
Durée du cycle de lavage standard	175 min
Niveau sonore 44 dB(A) re 1 pW
Installation Autoportant
Encastrable Oui
Hauteur 84,5 cm
Largeur	59,8 cm

Profondeur (avec connecteurs)	60 cm
Consommation électricque	1760-2100 W
Tension/fréquence nominales	220-240 V ~ / 50 Hz
Pression hydraulique (pression d'écoulement)	0,4-10 bar = 0,04-1 MPa

REMARQUE:

1. A + + + (efficacite la plus haute) à D (efficacite la plus basse)
2. Consommation d'énergie: 266 kWh par an, basée sur 280 cycles de lavage standard à l'eau froide et la consommation des modes de faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
3. Consommation d'eau de 2800 litres par an, sur la base de 280 cycles de lavage standard. La consommation d'eau réelle dépend des conditions d'utilisation de l'appareil.
4. A (efficacité la plus haute) à G (efficacité la plus BASSE)
5. Ce programme convient au lavage de vaisse lormalement sale et représenté le programme le plus efficace en matière de consommation d'énergie et d'eau pour ce type de vaisse.

L'appareil est conforme aux normes et directives europeennes dans leur version actuelle à la livraison.

LVD 2014/35/UE
EMC 2014/30/UE
-ERP2009/125/CE

Les valeurs ci-dessus ont ete meures conformement aux normes dans certaines conditions de fonctionnement.

Les résultats peuvent varier considérablement selon la quantité et la saleté de la vaisse, la durée de l'eau, la quantité de détergent, etc.

Le mode d'emploi est basé sur les normes et les règes de l'Union française.

10. Enlèvement des apparéils menagers usagés

La directive europeenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparèils menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les apparèils usages entre collectés séparément afin d'optimiser le taux de péRATION et le recyclage des matérieliaux qui les composent, duire l'impact sur la santé humaine et l'environnement.

Le symbole de la poubelle barree est apposé sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur viel apparéil.

C
