| Marque | Leviton |
| Modèle | 5G108RR5 |
| Type de produit | Connecteur enclenchable RJ45 catégorie 5e |
| Utilisation | Transmission voix/données, télécopie, Internet |
| Normes | TIA/EIA-568-B, catégorie 5e |
| Modes de câblage | T568A et T568B (repérage bicolore) |
| Type de connexion | Bornes IDC compatibles outil de percussion 110 |
| Capuchon pare-poussière | Intégré |
| Orientation | Marquage « UP » pour insertion correcte |
| Dimensions approx. | 2,1 × 2,1 × 3,4 cm (standard RJ45) |
| Poids approx. | 15 g |
| Alimentation | Non alimenté (passif) |
| Entretien | Nettoyage avec un chiffon sec, non abrasif |
| Installation | Dénuder le câble sur 6 cm, insérer les fils selon code couleur, percuter avec outil 110 |
| Température d'utilisation | -10°C à 60°C |
| Sécurité | Ne pas installer près d'eau, sous la pluie, ni pendant un orage |
| Réparabilité | Non réparable, remplacer le connecteur |
| Pièces détachées | Connecteurs identiques Leviton GigaMax 5e |
| Garantie | Consulter le fabricant |
| Support technique | 1-800-824-3005 (US) / www.levitonvoicedata.com |
FOIRE AUX QUESTIONS - 5G108RR5 Leviton
Quelle est la différence entre les modes T568A et T568B pour ce connecteur ?
Le mode T568A utilise l'ordre Blanc/Vert (1), Vert (2), Blanc/Orange (3), Bleu (4), Blanc/Bleu (5), Orange (6), Blanc/Brun (7), Brun (8). Le mode T568B inverse les paires verte et orange : Blanc/Orange (1), Orange (2), Blanc/Vert (3), Bleu (4), Blanc/Bleu (5), Vert (6), Blanc/Brun (7), Brun (8). Utilisez le code correspondant à votre installation.
Quel outil est nécessaire pour terminer les fils sur ce connecteur ?
Un outil de percussion de type 110 est recommandé pour enfoncer les fils dans les fentes IDC et couper l'excédent.
Ce connecteur est-il compatible avec les câbles de catégorie 6 ?
Non, ce connecteur est conçu pour la catégorie 5e. Pour des performances supérieures, utilisez un connecteur catégorie 6.
Comment orienter le connecteur dans la plaque murale ?
Inserrez le connecteur assemblé en orientant la mention « UP » vers le haut.
Puis-je utiliser ce connecteur en extérieur ou dans un environnement humide ?
Non, il est destiné à un usage intérieur sec. Ne pas installer près d'une source d'eau, dans un sous-sol humide ou près d'une piscine.
Le connecteur est-il livré avec un capuchon pare-poussière ?
Oui, le capuchon pare-poussière est intégré et doit être mis en place après la terminaison pour protéger les contacts et réduire la tension sur les fils.
Quelle distance maximale de dénudation est recommandée ?
Dénudez le câble sur un peu plus de 6 cm et veillez à ce que la gaine touche l'arrière du connecteur. Les paires doivent rester torsadées jusqu'à environ 13 mm des contacts IDC.
Où puis-je trouver le schéma de câblage pour ce connecteur ?
Les étiquettes de terminaison bicolores sur les côtés du connecteur indiquent le chromocodage pour T568A et T568B. Consultez également le tableau 1 de la notice.
Ce connecteur est-il compatible avec le standard Gigabit Ethernet ?
Oui, la catégorie 5e supporte le Gigabit Ethernet (1000BASE-T) sur des distances allant jusqu'à 100 mètres.
Que faire si un fil est mal inséré ou cassé ?
Le connecteur n'est pas réparable. Il faut le remplacer par un nouveau connecteur identique (Leviton 5G108RR5) et refaire la terminaison.
Questions des utilisateurs sur 5G108RR5 Leviton
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Connecteur électrique au format PDF gratuitement ! Retrouvez votre notice 5G108RR5 - Leviton et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 5G108RR5 de la marque Leviton.

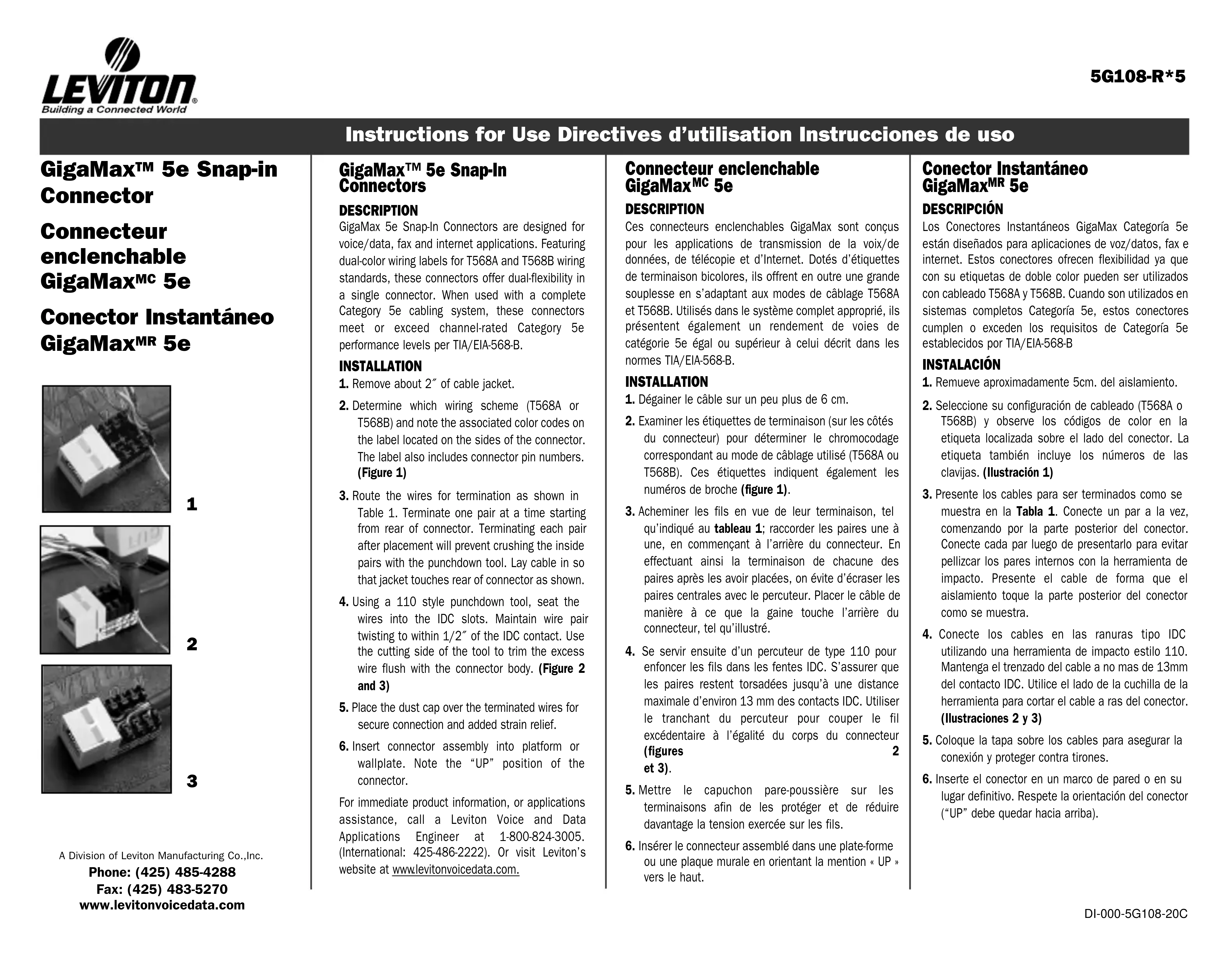

MODE D'EMPLOI 5G108RR5 Leviton
Instructions for Use Directives d'utilisation Instrucciones de uso
GigaMax™ 5e Snap-in Connector
Connecteur enclenchable GigaMax ^MC 5e
Conector Instantáneo GigaMax ^MR 5e
1
2
3
Connecteur enclenchable GigaMax ^MC 5e
DESCRIPTION
Ces connecteurs enclenchables GigaMax sont conçus pour les applications de transmission de la voix/de données, de télécopie et d'Internet. Dotés d'étiquettes de terminaison bicolores, ils offrent en outre une grande souplesse en s'adaptant aux modes de câblage T568A et T568B. Utilisés dans le système complet approprié, ils présentent également un rendement de voies de catégorie 5e égal ou supérieur à celui décrit dans les normes TIA/EIA-568-B.
INSTALLATION
- Dégainer le câble sur un peu plus de 6 cm.
- Examiner les étiquettes de terminaison (sur les côtés du connecteur) pour déterminer le chromocodage correspondant au mode de câblage utilisé (T568A ou T568B). Ces étiquettes indiquent également les numéros de broche (figure 1).
- Acheminer les fils en vue de leur terminaison, tel qu'indiqué au tableau 1; raccorder les paires une à une, en commençant à l'arrière du connecteur. En effectuant ainsi la terminaison de chacune des paires après les avoir placées, on évite d'écraser les paires centrales avec le percuteur. Placer le câble de manière à ce que la gaine touche l'arrière du connecteur, tel qu'illustré.
- Se servir ensuite d'un percuteur de type 110 pour enfoncer les fils dans les fentes IDC. S'assurer que les paires restent torsadées jusqu'à une distance maximale d'environ 13 mm des contacts IDC. Utiliser le tranchant du percuteur pour couper le fil excédente à l'égalité du corps du connecteur (figures 2 et 3).
- Mettre le capuchon pare-poussière sur les terminaisons afin de les protéger et de réduire davantage la tension exercée sur les fils.
- Insérer le connecteur assemblé dans une plate-forme ou une plaque murale en orientant la mention « UP » vers le haut.
Conector Instantáneo GigaMax ^MR 5e
DESCRIPCIÓN
Pour obtenir de l'information immédiate sur les produits ou de l'aide concernant leurs applications, communiquez avec les ingénieurs de Leviton en composant le 1-800-824-3005 [(425) 486-2222 à l'international] ou rendez-vous au site www.levitonvoicedata.com.
TABLEAU 1
MODES DE CÂBLAGE T568A ET T568B
| T568A | 1 | Blanc/Vert |
| 2 Vert ou Vert/Blanc | ||
| 3 | Blanc/Orange | |
| 4 Bleu ou Bleu/Blanc | ||
| 5 | Blanc/Bleu | |
| 6 Orange ou Orange/Blanc | ||
| 7 | Blanc/Brun | |
| 8 Brun ou Brun/Blanc | ||
| T568B | 1 | Blanc/Orange |
| 2 Orange ou Orange/Blanc | ||
| 3 | Blanc/Vert | |
| 4 Bleu ou Bleu/Blanc | ||
| 5 | Blanc/Bleu | |
| 6 Vert ou Vert/Blanc | ||
| 7 Blanc//Brun | ||
| 8 Brun ou Brun/Blanc | ||
- Lire les présentes directives et s'assurer de bien les comprendre; observer tous les avertissements et directives apparaissant sur le dispositif.
- Ne pas installer ce dispositif à proximité d'une source d'eau – comme une baignoire, un bac à laver, une cuve à lessive ou un évier de cuisine –, dans un sous-sol humide ni près d'une piscine.
- Ne jamais insérer quelque objet que ce soit dans les ouvertures de ce dispositif; elles sont sous tension et peuvent présenter un danger.pourraient entrer en contact avec des tensions dangereuses.
- CONSERVER LES PRÉSENTES DIRECTIVES.
CONSIGNES DE SÉCURITÉ
- Ne jamais effectuer l'installation de câblage ou de composants de communication pendant un orage.
- Ne jamais installer de composants de communication dans des endroits mouillés à moins qu'il s'agisse de dispositifs conçus spécialement pour cet usage.
- Ne jamais toucher des bornes de raccordement ni du fil non isolés, à moins que le circuit ne soit pas relié à l'interface réseau.
- On doit prendre toutes les précautions requises lorsqu'on installe ou modifie du câblage ou des composants de télécommunication.
- Afin d'éviter les chocs électriques, toutes les ouvertures doivent être dotées d'un module.
