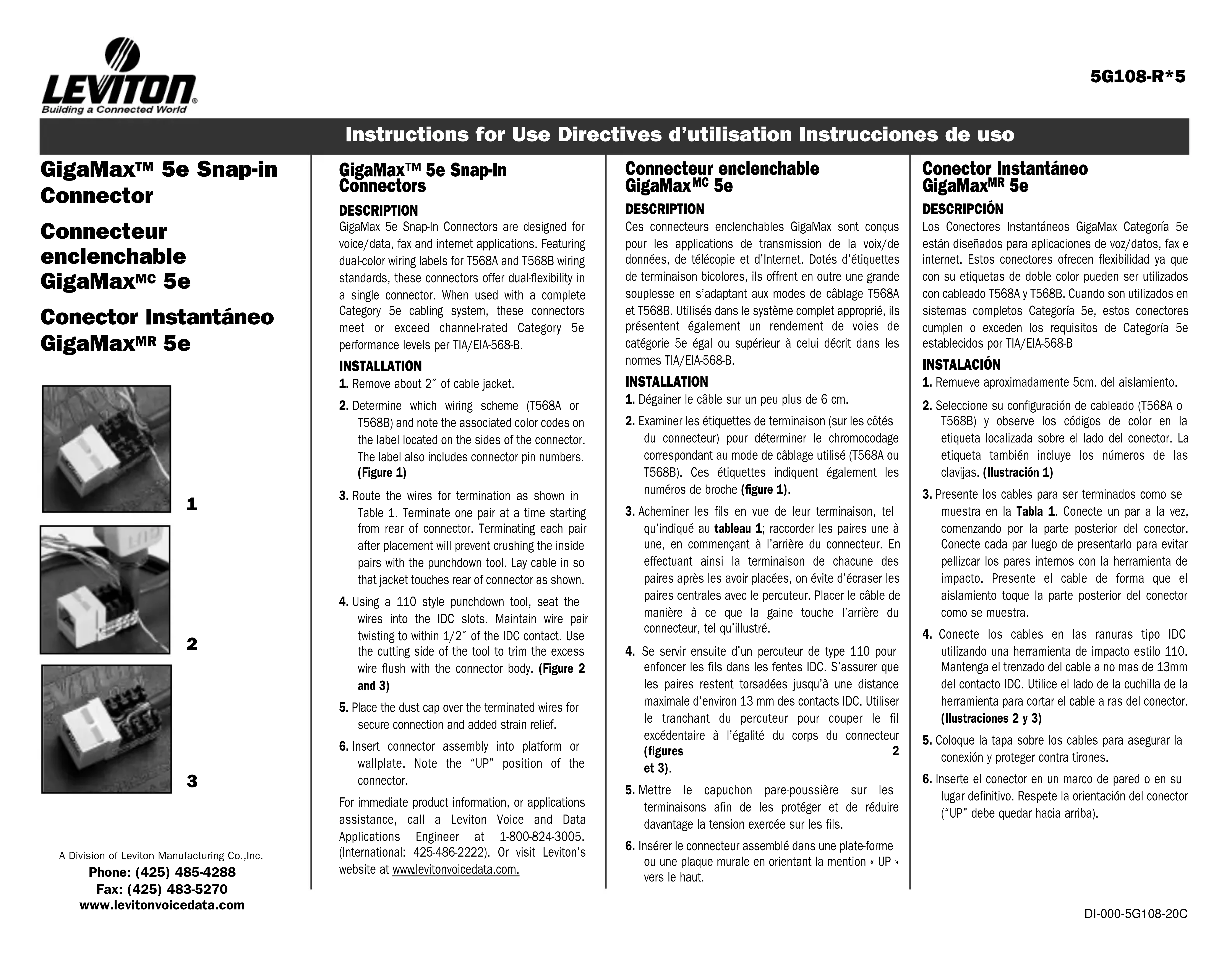

MODE D'EMPLOI 5G108RO5 Leviton

Description

Les connexeurs embloquenchoables GigaMax sont conçus pour les applications de transmission de la voie/de données, de télécope et d'Internet. Dotés d'étiquettes de terminaison bicolores, ils offrent en outre une grande souplesse en s'adaptant aux modes de câblage T568A et T568B. Utilisés dans le système complet approprié, ils doivent également un rendement de voies de catégorie 5e égal ou supérieur à celui décrit dans les normes TIA/EIA-568-B.

Installation

1. Dégainer le câble sur un peu plus de 6 cm.
2. Examiner les étiquettes de terminaison (sur les côtes du connecteur) pour déterminer le chromocodage correspondant au mode de cablage utilisé (T568A ou T568B). Ces étiquettes indiquent également les numéros de broche (figure 1).
3. Acheminer les fils en vue de leur terminaison, tel qu'indiqué au tableau 1 ; raccorder les paires une à une, en commençant à l'arrêt du connecteur. En effectuant ainsi la terminaison de chacune des paires après les avoir placées, on évite d'écraser les paires centrales avec le percuteur. Placer le câble de manière à ce que la gaine touche l'arrêt du connecteur, tel qu'il est illustré.
4. Se servir ensuite d'un percuteur de type 110 pour enfoncer les fils dans les fentes IDC. S'assurer que les paires restent torsadées jusqu'à une distance maximale d'environ 13mm des contacts IDC. Utiliser le tranchant du percuteur pour couper le fil excédentaire à l'égalité du corps du connecteur (figures 2 et 3).
5. Mettre le capuchon pare-poussière sur les terminaisons afin de les protéger et de réduire davantage la tension exercée sur les fils.
6. Insérer le connecteur assemblé dans une plate-forme ou une plaque murale en orientant la mention « UP » vers le haut.

Pour obtenir de l'information immédiate sur les produits ou de l'aide concernant leurs applications, communiquez avec les ingénieurs de Leviton en composant le 1-800-824-3005 [[phone] à l'international] ou rendez-vous au site www.levitonvoicedata.com.

TABLEEAU 1

2 Vert ou Vert/Blanc 3 Blanc/Orange 4 Bleu ou Bleu/Blanc 5 Bleu/Blanc 6 Orange ou Orange/Blanc 7 Blanc/Brun 8 Brun ou Brun/Blanc

T568B

1 Blanc/Orange 2 Orange ou Orange/Blanc 3 Blanc/Vert 4 Bleu ou Bleu/Blanc 5 Blanc/Blue 6 Vert ou Vert/Blanc 7 Blanc/Brun 8 Brun ou Brun/Blanc

1. Lire les générales directives et s'assurer de bien les comprendre ; observer tous les avertissements et directives apparues sur le dispositif.
2. Que neisser appliqué ce dispositif à proximate d'une source d'eau - comme une baignoire, un bac à laver, une cuve à dessiner ou un évier de cuisine -, dans un sous-sol humide ni près d'une piscine.
3. Je jamais insérer quelque objet que ce soit dans les ouvertures de ce dispositif ; elles sont sous tension et peuvent provoquer un danger. Pourraient être en contact avec des tensions dangereuses.
4. CONSERVER LES PRESENTES DIRECTIVES.

Consignes de sécurité

1. Ne jamais effectuer l'installation de cédaibilité ou de composants de communication pendant un orage.
2. Ne jamais installer de composants de communication dans des endroits mouillés à moins qu'il s'agisse de dispositifs conçus spécifiquement pour cet usage.
3. Ne jamais toucher les bornes de raccordement ni du fil non isolés, à moins que le circuit ne soit relié à l'interface
4. On doit prendre toutes les précautions requises lorsqu'on installe ou modifie le câblage ou des composants de télécommunication.
5. Afin d'éviter les chocs électriques, toutes les ouvertes doivent être dotées d'un module.
