Caractéristiques techniques	Cuisinière à gaz avec four, 4 foyers, finition inox
Dimensions	Largeur : 60 cm, Profondeur : 60 cm, Hauteur : 85 cm
Capacité du four	65 litres
Type de gaz	Gaz naturel et propane
Utilisation	Idéale pour la cuisson de plats variés, facile à utiliser avec des commandes intuitives
Entretien	Nettoyage facile grâce à la surface en inox, grilles amovibles
Sécurité	Système de sécurité à gaz, protection contre les surchauffes
Informations générales	Garantie de 2 ans, consommation énergétique optimisée

FOIRE AUX QUESTIONS - BI910AAN BOMPANI

Comment allumer la cuisinière BOMPANI BI910AAN ?

Pour allumer la cuisinière, tournez le bouton de commande de la zone de cuisson souhaitée dans le sens des aiguilles d'une montre jusqu'à la position d'allumage. Assurez-vous que le gaz est ouvert.

Que faire si la flamme ne s'allume pas ?

Vérifiez que le gaz est bien ouvert et que le bouton de commande est correctement tourné. Si la flamme ne s'allume toujours pas, il peut y avoir une obstruction dans le brûleur. Nettoyez-le soigneusement.

Comment nettoyer les grilles de la cuisinière ?

Retirez les grilles et lavez-les à l'eau chaude savonneuse. Pour les taches tenaces, utilisez une éponge non abrasive. Rincez et laissez sécher avant de les remettre en place.

Est-ce que la cuisinière BOMPANI BI910AAN a une fonction de sécurité ?

Oui, la cuisinière est équipée d'un dispositif de sécurité qui coupe l'alimentation en gaz si la flamme s'éteint accidentellement.

Quels types de casseroles sont compatibles avec la cuisinière ?

Vous pouvez utiliser des casseroles en acier inoxydable, en fonte, en aluminium et en céramique. Assurez-vous que le fond des casseroles est plat pour un meilleur contact avec le brûleur.

Comment régler la température de cuisson ?

Pour régler la température, tournez le bouton de commande de la zone de cuisson vers la droite pour augmenter la chaleur ou vers la gauche pour la diminuer. Les niveaux de chaleur sont généralement indiqués sur le panneau de commande.

Que faire si la cuisinière fait un bruit étrange ?

Un bruit étrange peut indiquer un problème avec le brûleur ou le système de gaz. Vérifiez que tout est correctement installé et que rien n'est obstrué. Si le problème persiste, contactez un professionnel.

Est-ce que la cuisinière est facile à installer ?

Oui, la cuisinière est conçue pour une installation facile. Assurez-vous de suivre le manuel d'instructions et de respecter les normes de sécurité pour le raccordement au gaz.

Quel type de gaz peut être utilisé avec la cuisinière ?

La cuisinière BOMPANI BI910AAN est conçue pour fonctionner avec du gaz naturel ou du propane. Vérifiez les spécifications de votre installation pour choisir le bon type de gaz.

MODE D'EMPLOI BI910AAN BOMPANI

Notice d'installation et d'utilisation des cuisi-nières à gaz, mixtes et électrique. Séries:

48 x 45

85 x 45

Mobilcornello

Aération des locaux 33

Emplacement 33

Raccordement du gaz 33

Logement de la bouteille ....34

Adaptation aux différents

types de gaz 34

Changement des injecteurs ..34

Réglage du ralenti 34

Branchementélectrique 35

Allumage électrique 35

Dispositif de sécurité 36

Pour l'utilisateur 37 - 40

Aération des locaux 37

Allumage des brûleurs 37

Allumage du four à gaz ....37

Allumagr du bruleur

grilloir a gaz 37

Dispositif de sécurité 37

Allumage électrique 37

Utilisation des feuX

de la table 38

Utilisation du four à gaz ............38

Utilisation du grilloir a gaz ....38

Utilisation four électric

statique 4 39

Accessoires du four 39

La Directive 2012/96/EEC

(DEE) 39

Règlement EC

n°1935/2004 40

Figures. 41 - 42

Italiano

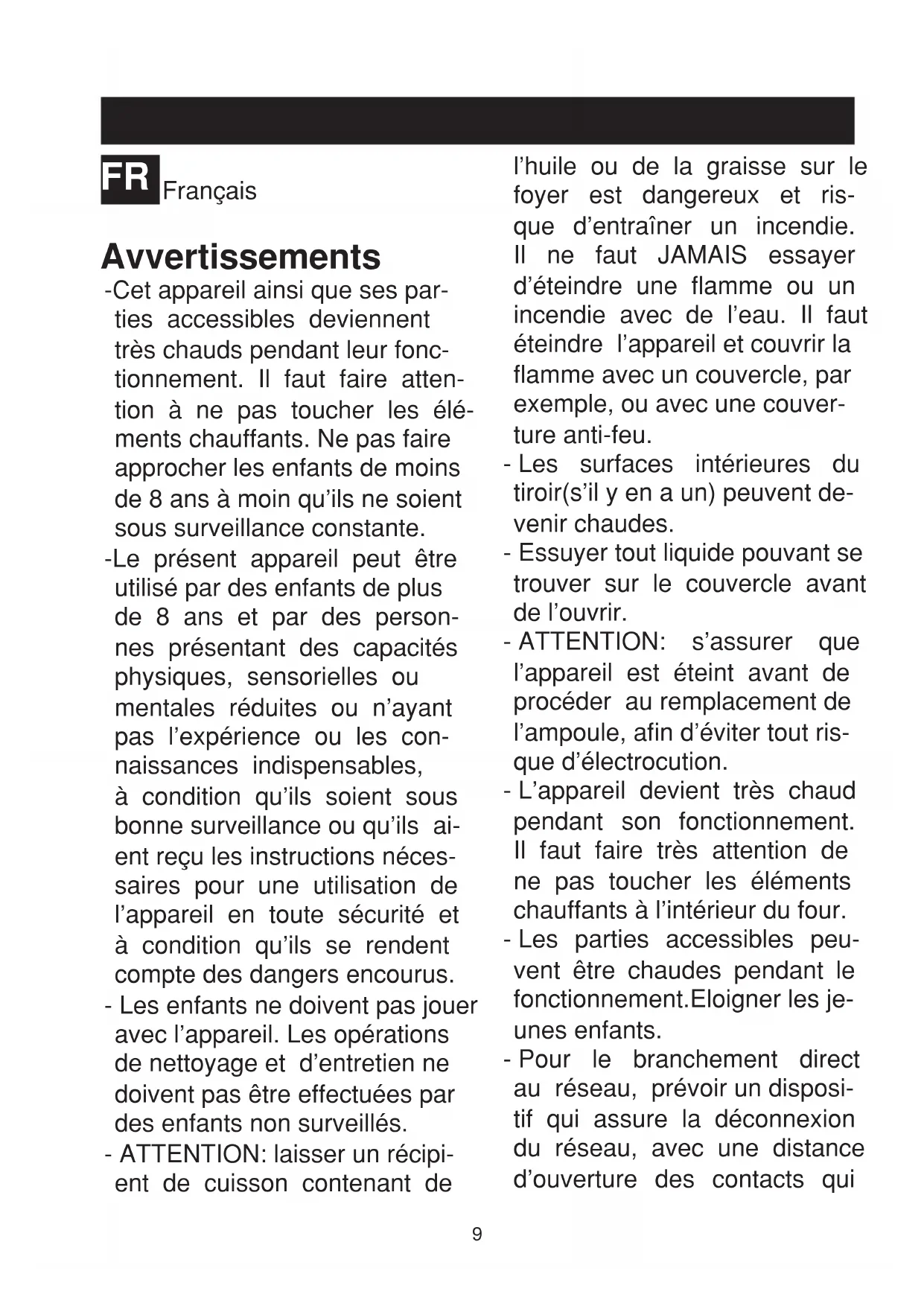

Avvertenze

-Cet apparéil ainsi que ses parties accessibles deviennent très chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher les éléments chauffants. Ne pas faireapprocher les enfants de moins de 8 ans à moins qu'ils ne soient sous surveillance constante.
- Le présente apparéil peut être utilisé par des enfants de plus de 8 ans et par des personnes représentant des capacité physiques, sensorielles ou mentales réduites ou n'ayant pas l'expérience ou les connaissances indispensablees, à condition qu'ils soient sous bonne surveillance ou qu'ils aient reçu les instructions nécessaires pour une utilisation de l' apparéil en toute sécurité et à condition qu'ils se rendent compte des dangers encourus.
- Les enfants ne doivent pas jouer avec l'appareil. Les opérations de nettoyage et d'entretien ne doivent pas être effectuées par des enfants non surveillés.
- ATTENTION: laisser un réseau de cuisson contenant de

l'huile ou de laGRAisse sur le foyer est dangereux et risque d'entrainer un incendie. Il ne faut JAMAIS essayer d'eteindre une flamme ou un incendie avec de l'eau. Il faut eteindre l'appareil et couvir la flamme avec un couvercle, par exemple, ou avec une couverture anti-feu.

• Les surfaces interieures du tiroir(s'il y en a un) peuvent devenir chaudes.
• Essuyer tout liquide pouvant se couver sur le couvercle avant de l'ouvrir.
• ATTENTION: s'assurer que l'appareil est eteint avant de proceder au remplacement de I'ampoule, afin d'eviter tout risque d'électrocution.
• L'appareil devient très chaud pendant son fonctionnement. Il faut faire très attention de ne pas toucher les éléments chauffants à l'intérieur du four.
• Les parties accessibles peuvent être chaudes pendant le fonctionnement. Eloigner les jeunes enfants.
• Pour le branchement direct au réseau, prévoir un dispositif qui assure la déconnexion du réseau, avec une distance d'ouverture des contacts qui

permettra la déconnexion complète dans les conditions de la catégorie de surtension III, conformément aux règles d'installation.

• Avant toute intervention, à l'intérieur du four ou sur des pieces sous tension, il faut débrancher la cuisinière.
• Ne pas utiliser le coffre chauffe-plats pour ymettre des liquides inflammables ou objets qui craignent la chaleur, tel que bois, papier, bombes à pression, allumettes, etc.
• Contrôler souvent le tube de raccordement en caoutchouc pour qu'il soit loin de parois chaudes, qu'il ne soit pas relié et qu'il soit toujours en bonnes conditions. Le tuyau doit être remplace au plus tard avant la date indiquée et fixé aux extrémités par des colliers de serrerage normalisés.
• Si les robinets deviennent anormalement durs, contacter le S.A.V.
• Les parties émailées ou chromées se nettoient avec de l'eau savonneuse tiège ou des détersifs non abrasifs. Pour les brûleurs supérieurs et les chapeaux de brûleurs on peut employer une Brosse métal

lique en cas de salissures importantes. Essuyer soigneusement.

• Ne pas utiliser de détersifs abrasifs pour nettoyer les parties émaillées ou chromées;
• Lorsqu'on nettoie la table de cuisson, éviter toute inondation. Faire attention pour que l'eau ou autre n'entrent pas dans les trous de logement des brûleurs, ce qui pourrait être dangereux.
• Les bougies d'allumage électrique doivent tous-jours être propres et seches; les nettoyer après chaque utilisation et en cas de débordement.
  -Couvercles en verre: Ne pas les fermer tant que les brûleurs ou les plaques de la table de cuisson sont chauds, parce qu'ils peuvent s'ébrécher ou se casser.
  -Ne pas heurter les parties émailées ou les bougies d'allumage(si la cuisine en équipée).
• Quand la cuisine est eteinte, le robinet central (ou mural) du gaz doit etre fermé.
  -Ne pas utiliser la poignée du four pour déplacer la cuisine.
  -Pour le nettoyage, ne pas utiliser de matières rugueuses

abrasives ou d'ustensiles comme les racloirs métalliques affilés pour nettoyer les portes en verre du four car ils peuvent rayer la surface et causer le bris du verre.

• Ne pas utiliser de nettoyeur à vapeur pour nettoyer l'appareil.
• Pour l'installation de la cuisine, un socle n'est pas prévu.
• L'appareil n'est pas destiné à être mis en service au moyen d'un minuteur externe ou d'un système de contrôle à distance séparé.
• ATTENTION: l'usage d'un apparéil gaz pendant la cuisson générale la production de chaleur, de l'humidité et des produits de combustion dans le lieu d'installation. Il faut s'assurer que la cusinière soit bien ventilée sur tout quand l' apparéile est un fonction: maintainir les troughs de ventilation naturelle, ouvrir ou installer un dispositif de ventilation méchanique (hotte aspirante).
• ATTENTION: Cet apparéil ne doit être utiliser que pour la cui-sson. Il ne peut pas être utilisé pour rien d'autres, comme par exemple le chauffage des loc-caux.

Notre Société ne sera pas responsable pour les dommages causés aux personnes ou aux choses qui sont provoqués par une installation incorrecte ou un mauvaise'utilisation de l'ordinateil.

En cas d'anomalies et sur tout s'il y a des fuites de gaz ou de courant, consulter immédiatement un technicien.

IT Introduzione

• Nous vous remercions d'avoir choisi un apparéil de notre marque. Veuillez lire attentivement cette notice pour bénéficier des performances que vous étés en droit d'en attendre. Notre Société ne sera pas responsable des dégats causés par une installation incorrecte ou par une mauvaise utilisation de l' apparéil.

• Afin de produit des appareils de plus en plus conformes aux techniques modernes et/ou pour obtenir une qualite toutesonneure, notre Societe se reserve le droit d'apporter sans préavis des modifications, sur ses produits.

• En cas de panne, veuillesdonner à voterevendeur la reférence et le numero deserie qui se trouvent sur la plaquettesignalétique placee à l'intérieur de la portedu chauffe-plats ou du logement de labouteille ou a l'arriere de I'appareil.

• APPAREIL CONFORME AUX DIRECTIVES:

• 2009/142/CEE (Gaz 30/11/2009)
• 2006/95/CEE Basse Tension (12/12/2006)
• 2004/108/CEE (Perturbations radio élect.)
  15/12/2004
• Reglement Européen n° 1935/2004 (matériaux et objets en contact avec des denrées alimentaires)
• Règlement Européen n° 1275/2008 (stand-by et off-mode)
• CEE 40/2002
• CEE 92/75
  -2012/19/CEE (DEEE)
• 2005/32/CEE (Energy-using Products)

REMARQUE

• Veuillez tener compte uniquement des chapitres qui concernent les équipements de votre cuisine.

FR Données et caractéristiques techniques

Dimensions extérieures nominales	Cuisinière 45x45	Cuisinière 85x45	Réchaud meuble
Hauteur (table de travail)	cm. 85	cm. 85	cm. 85
Hauteur (couvercle ouvert)	cm. 124	cm. 124	cm. 124
Profondeur (porte fermée)	cm. 45	cm. 45	cm. 45
Profondeur (porte ouverte)	cm. 91	cm. 91
Largeur	cm. 48	cm. 85	cm. 48

Dimensions utilisables	Four vec.Grilloir	Four sans.Grilloir
Largeur	cm. 35,0	cm. 35,0
Profondeur	cm. 35,5	cm. 35,5
Hauteur	cm. 27,0	cm. 20,5
Volume	1. 33,5	1. 38,0

BRULEURS A GAZ (injecteurs et débits)

Gaz Brèreur Injec-		teur	débit réduit (kW)	débit nominal (kW)
G20	auxiliaire	77	0,40	1,00
20	semi-rap.	97	0,58	1,65
mbar	rapide	123	0,80	2,80
G25	four	122	1,00	2,65
25
mbar
G30	auxiliaire	50	0,40	1,00
28-30	semi-rap.	65	0,58	1,65
mbar	rapide	83	0,80	2,80
G31	four	80	1,00	2,65
37
mbar

Cat.: voir la plaquette signalétique sur la couverture; Classe 1

Cuisinières de type "X"

PUISSANCES DES ELEMENTS

résistance sole

1,1 kW

résistance plafond

0,7 kW

PUISSANCE TOTALE FOUR ÉLECTRIQUE

four statique

1,8 kW

EQUIPMENT

Tous les modèles sont équipés d'un dispositif de sécurité pour le brûleur de four.

Suivant les modèles, les cusinières peuvent avoir en plus:

• Dispositif de sécurité sur un ou plusieurs brûleurs de la table de cuisson
• Allumage électrique des brûleurs supérieurs
• Allumage électrique des brûleurs du four et du grilloir

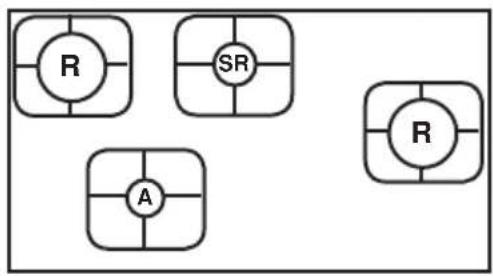

Pour la DISPOSITION DES BRULEURS voir figure 1 à la fin de la notice.

Pour le SCHEMA DES BRANCHEMENTS voir la figure 2 à la fin de la notice.

La puissance électrique est indiquée sur la plaquette signalétique place à l'intérieur de la porte du chauffe-plats ou du logement de la bouteille ou à l'arrière de l'appareil. Une copie de la plaquette signalétique est collée sur la couverture de la notice (seulément pour les produits à gaz ou mixtes).

FR

Installation

INSTALLATION

L'installation de l'appareil doit être effectuee par un professionnel qualifie conformement aux textes reglementaires et regles de l'art en vigueur. Avant l'installation s'assurer que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles. Les conditions de réglage de cet apparéil sont inscrites sur la plaquette signalétique en couverture. Cet apparéil n'est pas raccordé a un dispositif d'évacuation des produits de la combustion. Il doit'être installé et raccordé conformément aux régles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.

Pour la France:

• Arrêté du 2 août 1977
  Régles Techniques et de Sécurité applicables aux installations de gaz combustible et d'hydrocarbures liquefies situées à l'intérieur des batiments d'habitation et de leur dépendances.
• Norme DTU P 45-204 - Installations de gaz (anciennement DTU n° 61-1 - Installations de gaz - Avril 1982 + additif n° 1 Juillet 1984).
• Règlement Sanitaire Départemental.

Pour les apparèils raccordés au réseau électrique.

• Norme NF C 15-100 - Installations électriques à basse tension - Régles.

AERATION DES LOCAUX

Les locaux ou sont installés les apparciels à gaz doivent être bien aérés pendant le fonctionnement afin de permettre une combustion du gaz et une ventilation correcte. En particulier, l'afflux d'air nécessaire à la combustion ne doit pas être inférieur à 2 m^3/h pour chaque kW de début nominal installé.

EMPLACEMENT

L'emballage et le revêtement en plastique (film de revêtement des parties chromées ou inox) enlevés, placer la cuisinière dans

un endroit sec et non exposé aux courants d'air; elle devra être éloignée des parois qui croignent la chaleur (bois, linoléum, papier, etc). Pour les cusinières équipées d'un logement de bouteille, il faut s'assurer qu'il y ait une aération efficace à l'intérieur du coffre même. La cusinière peut être installée entre deux meubles dont les parois supportent une température de 85^ , à condition qu'elles ne soient pas plus haute que la table de cuisson.

RACCORDEMENT DU GAZ

Avant de raccorder la cuisineire, vérifier qu'elle a eté reglee pour le type de gaz avec lequel elle sera alimentee. En cas contraire, faire les transformations indiquées dans le paragraphe "Adaptation aux différents types de gaz". Le raccordement de l'appareil se fait a droite. Si le tuyau doit passer derriere l'appareil, il doit passer en bas, loin des parois du four. Dans cette zone la temperature est de 50^ environ.

- Raccordement rigide (Fig.3 A):

Le raccordement peut être fait avec un tuyau métallique rigide. Pour cela, enlever l'about portecacoutchouc (s'il est déjà monté) et visser le raccord rigide sur celui filtré de la rampe; le raccord qu'on doit utiliser pour le raccordement rigide se trouve avec les accessoires de la cusinière, s'il n'est pas monté sur la rampe.

- Raccordement avec tube en caoutchouc sur I'about porte-caoutchouc (Fig.3 B et C):

Le raccord s'effectue avec un tube en caoutchouc portant l'estampille de conformité à la norme NF GAZ. Le tube est à changer à la date indiquée et doit être fixé aux extrémités par des colliers de serrage normalisés et doit être absolument contrôle sur toute sa longueur.

Le raccordement gaz avec tube en caoutchouc est consenti seulement pour le gaz liquide (B/P) même si l'appareil est installé entre deux meubles ( classe 2-1), à condition que toutes les prescriptions

FR

Installation

susdites soient respectées. Pour le raccordement gaz naturel, le tube en caoutchouc est admis seulement dans le cas d'un apparéil isolé ( classe 1).

-Raccordement avec tuyau metallique flexible (A):
Le raccord est effectué avec un tuyau conforme à la norme nationale, visse sur le raccord avec l'interposition d'un joint d'étanchéité.
- ÀpRES l'installation vérifier que les raccords sont bien étanches.
- Pour le raccordement avec gaz B/P, vérifier que la pression du gaz corresponde à l'indication de la plaquette signalétique.

IMPORTANT:

• Utiliser un tube portant l'estampille NF GAZ.
• Le tube en caoutchouc ne doit pas etre replie et doit etre eoignede parois chaudes.
• Référence aux règes d'installation pour le raccordement en gaz de l'appareil: France: ISO 228-1

Nota: Si la cusinière doit être installé à proximé d'autres éléments chauffants qui risquent de provoquer un échauffement du raccordement, l'usage de l'ABOUT EST INTERDIT.

LOGEMENT DE LA BOUTEILLE (Fig. 4)

Pour le raccordement avec bouteille butane, utiliser un tube couple (homologué NF-GAZ) de longueur 60 à 70 cm dont le trajet doit être conforme à la figure ci-dessusLe tube en caoutchouc ne doit pas toucher la paroi pres du four. La dimension maximale de la bouteille est de 31 cm de diamètre et 60 cm de hauteur, avec une capacité de 10 à 13 kg.

ADAPTATION AUX DIFFERENTS TYPES DE GAZ

Si la cuisine n'est pas prévue pour le type de gaz disponible, il faut l'adapter en procédant dans l'ordre suivant:

• Remplacer les injecteurs (voir page 32);

• régler l'air primaire;

• régler le ralenti.

Note: A cheque changement de gaz, cocher sur l'étiquette collée, le gaz du nouveau réglage.

CHANGEMENT DES INJECTEURS DE LA TABLE DE CUISSON (Fig. 5)

• Enlever les grilles, les chapeaux des brûleurs(A) et les brûleurs (B) en les soulevant;
• dévisser etsterol l'injecteure situé dans le fond de chaque pot(C);
• remplacer les injecteurs, avec une clef de 7 mm, conformément au tableau de la page 32, visser te serrer bien à fond;
• vérifier l'étanchéité du gaz;
• remetter en place les brûleurs, les chapeaux de brûleurs et la grille;

CHANGEMENT DE L'INJECTEUR DU BRULEUR DU FOUR (Fig. 6)

• Desserrer la vis qui fixe la sole du four;
• enlever la sole du four (en la poussant vers l'arrière et en la soulevant);
• enlever le brûleur du four (il est fixé par une vis);
• changer l'injecteur avec une cef-tube de 7 mm.

CHANGEMENT DE L'INJECTEUR DU BRULEUR DU GRILLOIR (Fig. 7)

• Enlever le brûleur fixé par deux vis;
• changer l'injecteur avec une cef-tube de 7mm

Recommendations important:

• Ne pas trop serrer les injecteurs;
• contrôler l'étanchéité du gaz de tous les injecteurs.

REGLAGE DU RALENTI DES BRULEURS DE LA TABLE (Fig. 8)

Si la cusinière doit fonctionner au gaz liquide (B/P), le by-pass des robinets doit être visse complètement.

L'appareil, selon les modèles, peut avoir les robinets du type "A" ou bien du type "B".

FR

Installation

• Type A: le by-pass pour régler le ralenti se trouve à l'intérieur du cône et on y accede par la tige avec un petit tournevis.
• Type B: le by-pass est place à côté du robinet et on y accede directement.

Si la cusinière doit fonctionner avec le gaz naturel, effectuer les opérations suivantes pour les deux types de robinet:

• allumer le brûleur en plein débit;
• retirer la manette par simple traction, sans pousser sur le bandeau, qui pourrait s'endommager;
• dévisser le by-pass de trois tours au moins avec un tournevis (vers la gauche);
  -tourner encore la tige du robinet vers la gauche jusqu'à l'arrêt de sa course: la flamme sera au maximum;
• revisser très lentement le by-pass sans pousser le tournevis jusqu'à ce que la flamme sera réduite de 3/4 par rapport au plein débit. Contrôler que la flamme soit stable, même en présence de courants d'air modérées.

REGLAGE DU RALENTI DU BRULEUR DU FOUR (Fig.9)

Si la cuisine doit fonctionner au gaz liquide (B/P), il suffit que le by-pass soit visse complètement.

Au contraire, si la cusinière doit fonctionner au gaz naturel, il faut proceder de la façon suivante:

• enlever la sole du four en la poussant vers l'arrière et en la soulevant;
• allumer le brûleur du four et tourner la manette jusqu'à la position de "maximum";
  -fermer la portedu four;
• acceder au by-pass du thermostat ou du robinet;
• dévisser au moins de trois tours le bypass;
• attendre 5 ou 6 minutes et tourner la manette jusqu'à la position de "minimum";
• revisser très doucement le by-pass en contrôlant la flamme par le hublot de la porte (fermée) jusqu'à ce que la flamme

ait une hauteur de 4 mm environ. Il ne faut pas trop baisser la flamme. La flamme doit être stable, même en fermant ou ouvrant la porte du four rapidement;
- éteindre le brûleur, remonter la sole du four.

BRANCHEMENT ÉLECTRIQUE

Avant de proceder au branchement, contrôler que:

• la tension d'alimentation soit la même que celle de la plaquette signalétique;
• la prise de terre soit correcte.

Dans le cas où la prise n'est pas facilement accessible, l'instantiateur doit prévoir un interrupteur avec distance d'ouverture des contacts égale ou supérieure à 3 mm.

Si l'appareil est équipé d'un cable sans fiche, la fiche à utiliser est de type "normalisé" en tenant compte que:

• le conducteur vert-jaune doit etre utilise pour la mise a la terre;
• le conducteur bleu doit être utilisé pour le neutre;
• le conducteur marron doit être utilisé pour la phase;
• le cable ne doit pas entraîr en contact avec des parties chaudes qui soient supérieures à 75^ ;
• en cas de changement du cable, il doit etre du type H05RR-F ou H05V2V2-F de section correcte (voir page 4);
• si l'appareil est fourni sans cable, utiliser un cable du type H05RR-F ou H05V2V2-F de section correcte (voir page 4).

IMPORTANT: Le constructeur decline toute responsabilité pour dommages dus à l'absence du respect des réglementations et des normes en vigueur et il recommande de contrôle que la mise à la terre de l'appareil soit faite de façon correcte (voir page 4).

CUI SINIERES AVE C AL LUMAGE ELECTRIQUE

La distance correcte entre l'electrode et le brûleur est indiquée dans les figure 6,7. Si l'étinçelle ne jaillit pas il ne faut pas insister:

FR

Installation

on peut endommager l'allumeur. Causes possibles de mauvais fonctionnement:

• bougie humide, encrassée ou cassette;
  distance electrode-bruleur inexacte;
• fil conducteur de la bougie cassé ou sans gaine;
  -étincelle qui fait masse (dans d'autres parties de la cuisine);
• allumeurou micro-interruptuurdommages;
• accumulation d'air dans les tuyaux (surtout après une longue période d'inactivité de la cuisine);
• mauvais mélange air-gaz (mauvaise carburation).

DISPOSITIF DE SECURITE

La distance exacte entre l'extrémité de l'élement sensible du thermocouple et le brûleur est indiquée dans les figure 6,7.

Pour contrôle si le dispositif de sécurité fonctionne, proceder de la façon suivante:

• allumer le brûleur et le faire fonctionner pendant 3 minutes environ.
• eteindre le bruleur en ramenant la manette sur la position de fermeture ( );
• après 90 secondes pour les brûleurs de la table, 60 secondes pour les brûleurs du four ou grilloir, amener l'index de la manette sur la position "ouvert";
• laisser la manette en cette position et approcher une allumette au brûleur: LE BRûLEUR NE DOIT PAS S'ALLUMER.

Temps nécessaire pour armer la sécurité pendant l'allumage: 10 secondes environ.

Temps de déchanchement automatique, après l'extinction de la flamme: pas plus de 90 secondes pour les brûleurs de la table; pas plus de 60 secondes pour les brûleurs du four ou grilloir.

ATTENTION:

-Avant d'effectuer n'importe quelle intervention à l'intérieur de la cusinière, il est obligatoire de la débrancher du réseau électrique et de fermer le robinet du gaz.
- Les essais d'étanchéité du circuit à gaz

ne doit pas etre faits en utilisant des flammes. Si I'on n'a pas de dispositif de contrôle spécifique, on peut utiliser de la mousse ou de I'eau très savonneuse.
- En refermant la table de cuisson il faut faire attention que les fils électriques des bougies (s'il y en a) ne soient pas pres des injecteurs pour éviter qu'ils passent sur les injecteurs.

FR

Pour l'utilisateur

UTILISATION DE LA CUISINIÈRE

AERATION DES LOCAUX

L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur et d'humidité dans le local où il est installé.

Assurer une bonne aération de la cuisine: laisser les orifices d'aération naturelle ouverts, ou installer un dispositif d'aération mécanique (hotte de ventilation).

Une utilisation intensive et prolongée de l'appareil demande une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.

ALLUMAGE DES BRULEURS DE LA TABLE DE CUISSON

• Appuyer sur la manette et la tourner en sens inverse à la marche des aiguilles d'une montre jusqu'à vers la repère, marqué sur le bandeau (flamme au "maximum");
• entretempsapprocher une allumette de la tete du bruleur;
• si on peut une réduction de flamme, tourner la manette dans le même sens et amener l'index sur le repère (flamme au "minimum").

BRULEURS DE LA TABLE EQUIPES DE DISPOSITIF DE SECURITÉ

• Appuyer sur la manette et la tourner en sens inverse à la marche des aiguilles d'une montre jusqu'que vers le repéré marqué sur le bandeau (flamme au maximum);
  -approcher une allumette de la tete du bruleur et maintainir la manette appuyee a fond pour 10 secondes environ;
• lâcher la manette et s'assurer que le brûleur reste allumé. Dans le cas contraire, repeter l'opération.

ALLUMAGE DU BRULEUR DU FOUR

• Ouvrir la porte du four;
  -appuyer sur la manette et la tourner ensens

inverse à la marche des aiguilles d'une montre

jusqu'ala position"maximum";

-approcher une allumette du trou central de la sole du four et appuyer a fond sur la manette;
- vérifier l'allumage par les deux trous lateraux de la sole en continuant à appuyer sur la manette (fig. 10)
- après 10 secondes environs, l'acher la manette et s'assurer que le brûleur reste allumé. Dans le cas contraire, répéter l'opération.

DISPOSITION DE SECURITÉ

Les brûleurs qui sont équipés de ce dispositif ont l'avantage d'être protégés en cas d'extinction accidentelle. En effet, dans ce cas, le dispositif bloque l'alimentation en gaz du brûleur, évitant de cette façon une accumulation dangereuse de gaz non brûlé:ès l'extinction, il ne doit pas s'écouler plus de 60 secondes pour les brûleurs du four et du grilloir ou 90 secondes pour les brûleurs de la table de cuisson.

ALLUMAGE DU BRULEUR DE GRILLOIR (GRILLOIR A GAZ)

• Placer la protection manette selon la figure 12;
• appuyer sur la manette du four et la tournier vers la droite jusqu'à l'arrêt;
  -approcher une allumette du tuyau perforé du bruleur et appuyer à fond sur la manette (voir fig.11);
• vérifier l'allumage du brûleur en continuant à appuyer sur la manette;
• après 10 secondes environ, l'acher la manette et s'assurer que le brûleur reste allumé. Dans le cas contraire, repeter l'opération.

CUISINIERES AVEC ALLUMAGE ELECTRIQUE

Se reporter aux instructions ci-dessus, sauf que l'allumette est remplacée par une étincelle qui jaillit en appuyant et relachant plusieurs fois le bouton placé sur le bandeau de commande. Si l'allumage électrique est difficile pour quelques types de gaz, il est conseilé d'effectuer l'opération avec la manette sur position "mini

FR

Pour l'utilisateur

mum" (flamme au ralenti).

• Pour les cusinières équipées de dispositif d'allumage électrique des brûleurs du four et grilloir, il faut absolument allumer ces brûleurs avec la porte du four complètement ouverte;
• Pendant l'allumage des brûleurs de four et grilloir qui sont équipés d'un dispositif d'allumage électrique, ce dispositif ne doit pas être actionné pendant plus de 10 secondes.
  Si au bout de 10 secondes le brûleur ne s'est pas allumé, cesser d'agir sur le dispositif, laisser la porte ouverte et attendre au moins une minute avant toute nouvelle tentative d'allumage du brûleur.
  Si le disfonctionnement se repete, il faut allumer le brûleur manuellement et consulter votre service après-vente.

ATTENTION:

• ÀpRES une certaine période d'inactivité de la cuisineille il peut arrivere que l'allumage des brûleurs ne soit pas instantané, c'est normal.
  Quelques secondes sont nécessaires pour que l'air accumulé dans les tubes soit expulsé;
• en tous cas, il faut éviter une fuite excessive du gaz non brûlé.
  Si l'allumage n'a pas lieupendant un temps relativement court, il faut positionner de nouveau la manette sur le repere de fermeture ( ●) et repeter l'opération;
• lorsqu'on emploie le four et le grilloir pour la première fois, il peut y avoir dégagement de fumée et une odeur particulière.
  Cela est du au traitement des surfaces et aux résidus huileux sur les brûleurs.

UTILISATION DES FEUX DE LA TABLE DE CUISSON

Utiliser des recipients qui ont un diamètre approprié pour le type du brûleur. En effet les flammes ne doivent pas dépasser le fond des casseroles. Les recipients à fond bombé (concave ou convexe) sont proscrits. On conseille:

• pour brûleur auxiliaire = récipient de 8 cm au moins

• pour brûleur semi-rapide= récipient de 14 cm au moins

• pour brûleur rapide = récipient de 22 cm au moins

NOTE: Il ne faut pas laisser la manette entre les repères et.

UTILISATION DU FOUR A GAZ

• ÀpRES l'allumage du bruleur, préchauffer le four pendant 10 minutes;
• placer les mets à cuire dans un plat et lemettre sur la grille chromée;
• introduire le tout dans le four en utilisant le gradin le plus haut possible et tourner la manette sur la graduation désirée;
• on peut contrôler la cuisson à travers le hublot de la porte et avec le four éclairé. Eviter d'ouvrir la porte, sauf pour assaisonner les mets.

NOTE: Pour cuisine sans thermostat:

• manette en position "maximum1 = 300°C.
• manette en position "minimum" = 160°C.
• Toutes les autres températures entre 160^ et 300^ sont à rechercher entre les repères de minimum et maximum.

Il ne faut pas laisser la manette entre les repères et.

UTILISATION DU GRILLOIR A GAZ

• Placer la protection manettes (voir fig. 12);
• allumer le brûleur et attendre quelques minutes afin que le brûleur se réchauffe;
• poser les mets à cuire sur la grille-support du four;
• introduire le tout dans le four en utilisant le gradin le plus haut;
• placer la l'echa-frite sur le gradin le plus bas;
  -fermer doucement la porte en l'adossant à la protection manettes;
• après quelques minutes returner les mets pour exposer l'autre cotoé aux rayons infrarouges émis par le brûleur. Le temps de cuisson dépend du type de mets et de vos gôuts personnel.

Le tableau de mets à griller est donné à titre indicatif.

Mets àgriller	Temps minutes
	1° Côté	2° Côté
Viande mince	6	4
Viande modérémentépaissè	8	5
Poisson mince et sans écailles	10	8
Poisson modérément volumineux	15	12
Saucisse	12	10
Toasts	5	2
Petits oiseaux	20	15

NOTE: Lorsqu'on emploie le grilloir pour la première fois il peut y avoir dégagement de fumée, il faut donc attendre que tous les résidus d'huile soient brûlés avant d'introduire les mets. Le grilloir doit seulement être utilisé à son début calorifique nominal.

ATTENTION: les parties accessibles peuvent être chaudes pendant le fonctionnement du grilloir! Eloigner les jeunes enfants.

FOUR ÉLECTRIQUE STATIQUE 4

Gracé aux différents éléments chauffants, commandés par un sélection et reglés par un thermostat,en partant de la position 0 (eteint) et en tournant la manette en sens hora, on a les positions suivantes :

• symbole éclairage du four (l'ampoule restera toujours allumée même avec l'index de la manette sur toutes les autres positions).

• symbole :allumage du grilloir (sur la voute du four).

• symbole :mise en marche du tournebroche avec le grilloir allumé.

• symbole :allumage de la résistance de la voute et de celle de la sole (fonction statique).

NOTE - Levoyant jaune s'allume lorsque le thermostat intervient.Avant d'introduire les mets à cuire, préchauffer le four pendant 10 minutes au moins.

UTILISATION DU GRILLOIR ÉLECTRIQUE AVEC FOUR ÉLECTRIQUE

• Il est possible, uniquement pour les modèles dotés d'un « Four Électrique », commandés par deux manéttes séparée (selecteur - thermostat) de griller avec la porte fermée, sans devoir utiliser la protection manette. Lors d'une grillade à four fermé, la température ne doit jamais excéder 200^ .

UTILISATION DES ACCESSOIRES DU FOUR

• La grille du four sert pour supporter les plats ou directement la viande à cuire.
• La l'échefrite positionnée sous la grille sert pour recueillir les jus de cuisson provenant des aliments. La l'échefrite peut être utilisée aussi pour la cuisson des aliments.
• Si on cuit simultanément sur deux gradins il faut tener compte que les temps peuvent etre différents.

LA DIRECTIVE 2012/19/EEC (DEEE): Informations pour l'utilisateur.

Fig. A

Ces informations s'adressent exclusivement aux utilisateurs possédant un produit sur lequel figure le symbole ci-dessous (Fig. A). Ce symbole est reporté sur l'étichette des caractéristiques techniques de l'appareil (plaque ségnalétique). Ce symbole indique que cet apparéil est classé, selon les normes en vigueur, comme un équipement électrique ou électronique et qu'il est conforme à la Directive EU 2012/19/EEC (DEEE- Déchets d'Equipements Electriques et Electroniques).

Il devra donc, en fin de vie, estre obligatoirement traité séparément des déchets menagers, et qu'il devra estre déposé gratuitelement dans un centre de ramassage se chargeant du recyclage du matériel électrique et electronique, ou bien estre remis à un revendeur, au moment de l'achat d'un nouvel appeareil équivalent.

FR

Pour l'utilisateur

L'utilisateur est responsable de la remise de l'appareil en fin de vie aux structures de ramassage et points de collectes appropriés. Il s'expose sinon aux sanction prévues par la législation en vigueur.

La collecte selective, qui permettra par la suite le recyclage du produit, le traitement de ses déchets et son élimination non polluante, contribue à la prévention de conséquences négatives pour l'environnement et la santé humaine, et favorise la valorisation des DEEE.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets menagers ou le magasin où vous avons achetié le produit.

Les producteurs et les importateurs obtemperent à leur responsabilité concernant le recyclage des DEEE, le traitement et l'élimination compatible avec l'environnement, en y participant soit directement, soit à travers un système de collectivité.

RÉGLEMENT n° 1935/2004 DU PARLÉMMENT EUROPEEN – matérielles et objets destinés à entraîr en contact avec des denrées alimentaires. Informations aux utilisateurs.

Le symbole représenté sur la figure, presente sur l'emballage, indique que les matériaux et objets destinés à entraîr en contact avec des denrées alimentaires sont conformes, dans ce produit, à ce qui est prescrit par le règlement européen n° 1935/2004.

À l'intérieur de la cavité du four les alimentés pouraient entraire en contact avec : les grilles du four, les léchefrites, les plaques à pâtisserie, le verre de la porte du four, les joints en catouchouc, les broches des tournebroches, les parois du four.

Sur la table de cuisson avec : les grilles, les brûleurs et le plan de cuisson.

Dans le tiroir chauffe-plats avec : les parois du tiroir.

Figure / Figures / Figures

A = AUSILIARIO

= AUXILIARY

=AUXILIAIRE

R = RAPIDO

= RAPID

= RAPIDE

SR = SEMIRAPIDO

= SEMI-RAPID

= SEMI-RAPIDE
