Caratteristiche tecniche	Piano cottura a gas con forno, 4 fuochi, finitura in acciaio inox
Dimensioni	Larghezza: 60 cm, Profondità: 60 cm, Altezza: 85 cm
Capacità del forno	65 litri
Tipo di gas	Gas naturale e propano
Utilizzo	Ideale per la cottura di piatti vari, facile da usare con comandi intuitivi
Manutenzione	Pulizia facile grazie alla superficie in acciaio inox, griglie rimovibili
Sicurezza	Sistema di sicurezza del gas, protezione contro il surriscaldamento
Informazioni generali	Garanzia di 2 anni, consumo energetico ottimizzato

Domande frequenti - BI910AAN BOMPANI

Come si accende la cucina BOMPANI BI910AAN?

Per accendere la cucina, ruotare la manopola di controllo della zona di cottura desiderata in senso orario fino alla posizione di accensione. Assicurarsi che il gas sia aperto.

Cosa fare se la fiamma non si accende?

Verificare che il gas sia aperto correttamente e che la manopola di controllo sia ruotata correttamente. Se la fiamma non si accende ancora, potrebbe esserci un'ostruzione nel bruciatore. Pulirlo accuratamente.

Come si puliscono le griglie della cucina?

Rimuovere le griglie e lavarle con acqua calda e sapone. Per le macchie ostinate, utilizzare una spugna non abrasiva. Risciacquare e lasciare asciugare prima di rimetterle a posto.

La cucina BOMPANI BI910AAN ha una funzione di sicurezza?

Sì, la cucina è dotata di un dispositivo di sicurezza che interrompe l'alimentazione del gas se la fiamma si spegne accidentalmente.

Quali tipi di pentole sono compatibili con la cucina?

È possibile utilizzare pentole in acciaio inox, ghisa, alluminio e ceramica. Assicurarsi che il fondo delle pentole sia piatto per un migliore contatto con il bruciatore.

Come si regola la temperatura di cottura?

Per regolare la temperatura, ruotare la manopola di controllo della zona di cottura verso destra per aumentare il calore o verso sinistra per diminuirlo. I livelli di calore sono generalmente indicati sul pannello di controllo.

Cosa fare se la cucina fa un rumore strano?

Un rumore strano può indicare un problema con il bruciatore o il sistema del gas. Verificare che tutto sia installato correttamente e che nulla sia ostruito. Se il problema persiste, contattare un professionista.

La cucina è facile da installare?

Sì, la cucina è progettata per un'installazione facile. Assicurarsi di seguire il manuale di istruzioni e di rispettare le norme di sicurezza per il collegamento del gas.

Che tipo di gas può essere utilizzato con la cucina?

La cucina BOMPANI BI910AAN è progettata per funzionare con gas naturale o propano. Verificare le specifiche della propria installazione per scegliere il tipo di gas corretto.

MANUALE UTENTE BI910AAN BOMPANI

Libretto istruzioni per l'installazione e l'uso di cucine a gas, miste ed elettriche. Serie:

Istruzioni per l'uso CUCINA

Sommario

Avvertenze 4

Dati tecnici e caratteristiche .. 13

Installazione 14 - 17

Aerazione del locale 14

Ubicazione 14

Collegamento gas 14

Portabombola 15

Adattamento ai diversi gas ....15

Sostituzione iniettori 15

Regolazione minimo 15

Allaccamento elettrico 16

Accensione elettrica 16

Dispositivo di sicurezza 16

Per l'utente 17 - 21

Aerazione del locale 17

Accensione dei bruciatori ....17

Accensione del forno a gas ...17

Accensione bruciatore grill ....18

Dispositivo di sicurezza 18

Accensione elettrica 18

Uso piano di cottura a gas ....19

Uso forno a gas 19

Come si usa il grilla gas 19

Usoorno elettrico statico 4 ...19

La Direttiva 2012/19/EEC

(RAEE) 20

Regolamento Europeo

1935/2004. 21

Figure 41 - 42

GB English

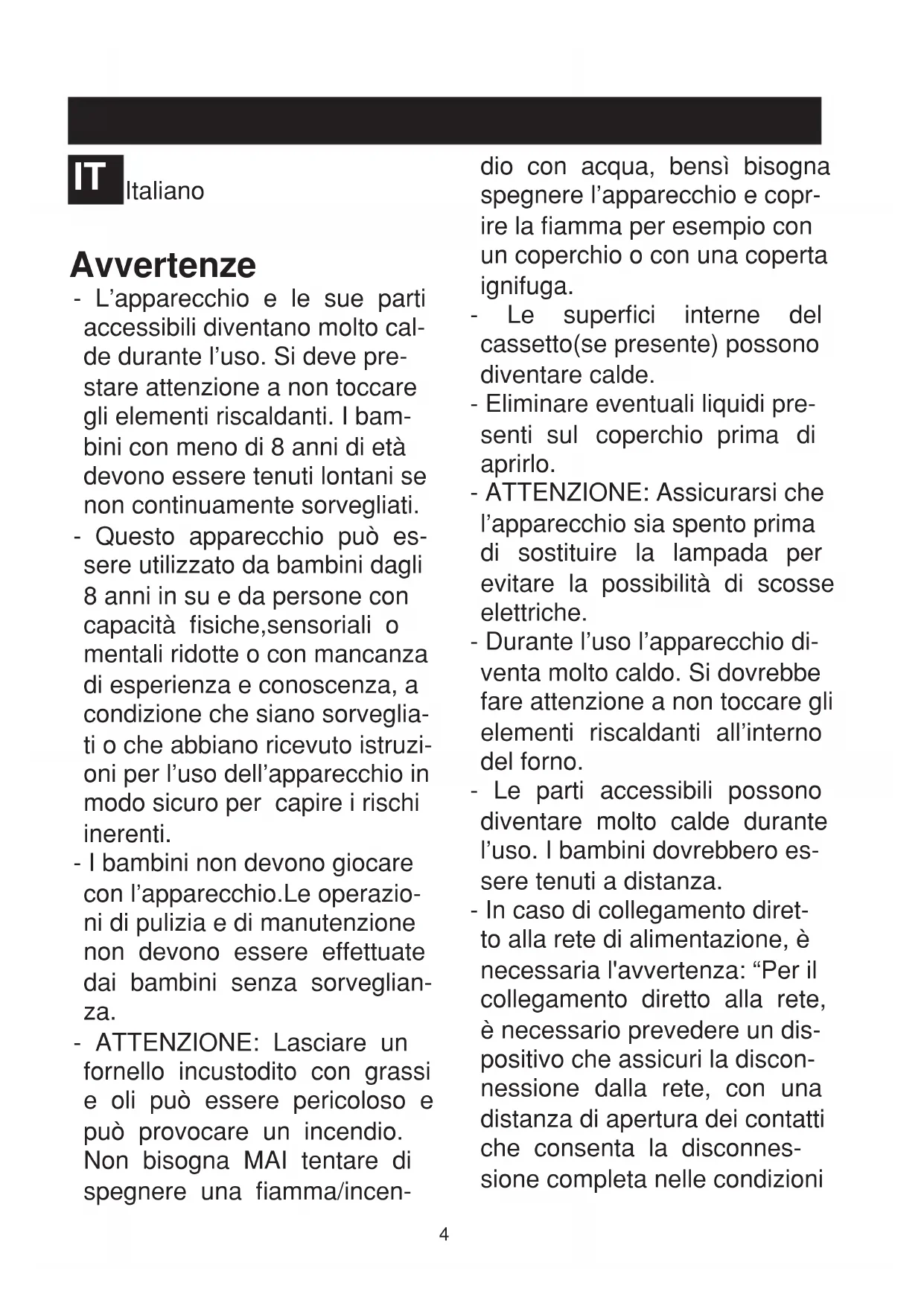

• L'apparecchio e le sue parti accessibili divertano molto calde durante l'uso. Si deve prestare attenzione a non toccare gli elementi riscaldanti. I bambini con meno di 8 anni di età devono essere tenuti lontani se non continuamente sorvegliati.
• Questo appearecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenza, a condizione che siano sorvegliati o che abbiano ricevuto istruziioni per l'uso dell'apparecchio in modo sicuro per capire i rischi inerenti.
• I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambinienza sorveglianza.
• ATTENZIONE: Lasciare un fornello incustodito con grassi e oli cui poè essere pericoloso e cui provocare un incendio. Non bisogna MAI tentare di spegnere una fiamma/incen

dio con acqua, pensi bisognaspegnere l'apparecchio e coprire la fiamma per esempio con un coperchio o con una copertaignifuga.

• Le superfici interne del cassetto(se presente) possono divertare calde.
• Eliminare eventuali liquidi presenti sul coperchio prima di aprirlo.
• ATTENZIONE: Assicurarsi che l'apparecchio sia spento prima di sostuire la lampada per evitare la possibilità di scosse elettriche.
• Durante l'uso l'apparecchio diventa molto caldo. Si dovrebbe fare attenzione a non toccare gli elementi riscaldanti all'interno delorno.
• Le parti accessibili possono divertare molto calde durante l'uso. I bambini dovrebbero essere tenuti a distanza.
• In caso di collegamento diretto alla rete di alimentazione, è necessaria l'avventenza: “Per il collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione alla rete, con una distance di aperture dei contatti che consenta la disconnessione completa nelle condizioni

della categoria di sovratensione III, conformmente alle regole di installmente".
- Qualsiasi intervento, all'interno del forno o ove vi sua la possibilità di accedere a parti sotto tensione, delve essere preceduto sempre dal disinnesco dell'alimentazione elettrica.
- Non utilizzato il vano scaldapiatti come ripostiglio per liquidi infiammabili od oggetti che temono il calore, come legno, carta, bombolette a pressione, fiammiferi, ecc.
- Controllare frequently il tubo di raccordo in gomma curare che sia sufficientemente lontano da pareti calde, che non abbia curve bruschce o strozzature, e che sia in buone condizioni. Il tubo deve essere sostituito al più tardi alla dataindicata e deve essere assicurato alle due estremità per mezzo di fascette stringitubo normalizzate.
- Nel caso la rotazione dei rubinetti divenga dificoltosa nel tempo, contattare il Servizio Assistenza Tecnica.
- Le parti smaltate o cromate si lavano con acqua tiepida saponata o con detersivi non abra

sivi. Per i bruciatori superi e gli spartifiamma, invece, si può usareancheuno spazzolino metallico per disincrostare. Asciugare accuramente.

• Non usare abrasivi per pulire parti smaltate o cromate.
• Lavando il piano di cottura, evitare inondazioni. Fare attenzione che non entri acqua o altri nei fori di alloggiamento dei bruciatori; ciò potrebbe risultare pericoloso.
• Le candele per l'accensione elettrica devono essere mantenute pulite ed asciugate al termine di agli impiego, soprattutto se vi sono stati gocciolamenti o trabocchi dalle pentole.
• In caso di coperchio in vetro: Non chiuderlo finché i bruciatori o le piastre del piano lavorosono caldi perché potrebesscheggiarsi o rompersi.
• Non urtare le parti smaltate e le candele di accensione (se visono).
• Quando la cucina non è in servizio, è buona norma chi-dere il rubinetto centrale (o murale) del gas.
• Non usare per la pulizia materiali ruvidi abrasivi o raschietti metallici affiliati per pulire le porte di vetro delorno dato che

possocono graffiare la superficie e causare la frantumazione del vetro.

• Non utilizzato pulitori a vapore per la pulizia dell'apparecchio.
  -Non è previsto un piedistallo per l'installazione della cucina.
• Non spostare mai la cucina tenendola per la maniglia porta forno.

• L'apparecchio non è destinato a essere什么意思 in funzione per mezzo di un temporizzatore esterno oppure di un sistema a Commands a distance separato.

• ATTENZIONE: L'uso di un apparecchio a gas per cucinare porta alla produzione di calore, umidità e prodotti di combustione nella stanza in cui è installato. Assicurarsi che la cucina sia ben ventilata specialmente quando l'apparecchio è in funzione: mantenere i fori di ventilazione naturale après o installare un dispositivo di ventilazione meccanica (cappa aspirante).

• ATTENZIONE: Questo apparecchio deve essere utilizzato solo a scopo di cottura. Non deve essere utilizzato per altri scopi, ad esempio per riscaldamento di ambienti.

Si declina agli responsabilità per anni a cose o a persone derivanti da una cattiva installazione o da un uso non corretto della cucina.

In caso di anomalie, e soprattutto se si avvertissero fughe di gas o di corrente, interpellare il techniquezza alcun indugio.

English

Warnings

• La nostra Società, nel ringraziarVi per aver scelto uno dei loro qualificati prodotti, desidera vivamente che ottenable da但这a apparecchiatura le miglioruri prestazioni, giustamente auspicate al momento dell'acquisto. A quello scopo Vi invita a leggere e seguire attendamente le istruzioni del presente libretto; considerando oviamente solo quei paragrafi che riguardano accessori e strumentazione presenti nel Vostro apparecchio. La Ditta costruttrice declina agli responsabilità per anni a cose o a persone derivanti da cattiva installmento o non corretto uso dell'apparecchio stesso.
• Nello spirito di produrre apparecchi sempre più allineati alle tecniche moderne, e/o per una sempre migliorare qualità del prodotto, la nostra Società si riserva il diritto di apportare modifiche,anche alla preavviso, alla per altri create disagi in utenza.
• Per eventuali richieste di pezzi di ricambio, la domanda al Vostro rivenditore devese essere completata dal n° di modello e n° di matricola stampigliati sulla targhetta matricolare. La targhetta è visible already il vano scaldapiatti o il vano portabombola oppure è situato nelle schienale della cucine.
• Apparecchio conforme alle direttive:
• 2009/142/CEE del 30/11/2009 (Gas)
• 2006/95/CE Bassa Tensione del 12/12/2006
• 2004/108/CE (Radiodisturbi) del 15/12/2004
• Regolamento CE 1935/2004 (materiali a contatto con alimenti)
• Regolamento CE 1275/2008 (consumo energia in stand-by e off-mode)
• 2005/32/CE (Energy-using Products)
• CEE 40/2002
• CEE 92/75
  -2012/19/CEE (RAEE)

PREMESA

• Del presente libretto interessano solo voci e capitoli relativiagli accessori presenti in cucina.

CENTRI ASSISTENZA TECHNICA

Per assistenza tecnica autorizzata e ricambi originali rivolgersi al numero unico*

Oppure visitare il site www.bompani.it * al costo massimo di 2 centesimi di euro al minuto (iva inclusa)anche da cellulare.

IT

Dati e caratteristiche tecniche

Dimensioni esterne nominali	Cucine 48x45	Cucine 85x45	Mobil fornello
Altezza al piano di lavoro	cm. 85	cm. 85	cm. 85
Altezza a coperchio alzato	cm. 124	cm. 124	cm. 124
Profondità a porta chiusa	cm. 45	cm. 45	cm. 45
Profondità a porta aperta	cm. 91	cm. 91
Larghezza	cm. 48	cm. 85	cm. 48

Dimensioni utili	Forno con grill	Fornoenza grill
Larghezza	cm. 35,0	cm. 35,0
Profondità	cm. 35,5	cm. 35,5
Altezza	cm. 27,0	cm. 30,5
Volume	1. 33,5	1. 38,0

BRUCIATORI A GAS (iniettori e portate)

Gas B	ucia-tore	Iniet-tore	portata-ridotta (kW)	portata-nominale (kW)
G20	ausiliario	77	0,40	1,00
20	semirap.	97	0,58	1,65
mbar	rapido	123	0,80	2,80
	forno	122	1,00	2,65
G30	ausiliario	50	0,40	1,00
28-30	semirap.	65	0,58	1,65
mbar	rapido	83	0,80	2,80
G31	forno	80	1,00	2,65
37
mbar

Cat.: vedi targhetto matricolare in copertina;

Classe 1

Cucine di tipo "X"

POTENZE ELEMENTI

resistenza platea

1,1 kW

resistenza cielo

0,7 kW

POTENZA TOTALE FORNO ELETTRICO

forno statico

1,8 kW

EQUIPAGGIAMENTO

Tutti i modelli sono dotati di dispositivo di sicurezza per bruciatori forno e grill.

Secondo i modelli, le cucine possono ave inoltre:

• Dispositivo di sicurezza per uno o più brutatori del piano di cottura
• Accensione elettrica ai brucatori superiore
• Accensione elettrica ai bruciatori forno

Per la DISPOSITIONE DEI BRUCIATORI SUL PIANO, vedere i modelli rappresentati in figura 1 in fondo al libretto.

Per lo SCHEMA ELETTRICO vindere la figura 2 in fondo al libretto.

La potenza elettrica è riportata sulla targhetta matricolare. La targhetta è visible already in the vano scaldapiatti o il vano portabombola op pure è situato nelle schienale della cucina.

Una copia della targhetta è incollata sulla copertina del libretto (solo per i prodotti a gas oisti).

IT

Installazione

INSTALLAZIONE

L'installazione deve essere effettuata da persona qualificata che dovrà attenersi alle norme di installmente vigenti.

Prima dell'installazione assicurarsi che le condizioni di distribuzione locale (natura e pressione del gas) e la regolazione dell'apparecchio siano compatibili. Le condizioni di regolazione di quello apparecchio sono scritte sulla targhetta in copertina.

Questo appearecchio non è raccordato ad un dispositivo di evacuatione dei prodotti di combustione. Dovrè essere installato eraccordato conformmente alle regole di installatione in vigore.

Questo appearecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le norme nazionali in vigore.

• Per l'Italia: UNI 7129 o 7131. Inoltre per gli appearecchi privi del dispositivo di sicurezza per l'assenza di fiamma sul piano di lavoro vale: "Questo appearecchio può utilizzato solo in ambienti con ventilazione maggiorata secondo il D.M. 1 Aprile 1993".

I locali in cui sono installati gli apparecchi a gas devono essere ben aerati al fine di permettere una combustione del gas e una ventilazione corretta. In particolare l'afflusso di aria necessaria per la combustione non delve essere inferiore a 2m^3/h per ciascun kW di portata nominale installato.

UBICAZIONE

Liberare la cucina dagli accessori d'imballaggio, comprese le pellicole che rivestono le parti cromate o inox.

Collocare la cucina in luogo asciutto, agevole, esente da correnti d'aria. Tenere l'opportuna distanza da pareti che temono il calore (legno, linoleum, carta, ecc.).

Per cucine munite di vano portabombola occorre accertarsi che vi sia una efficace ventilazione all'interno del vano stesso.

La cucina deve essere installata libera oppure adiacente a un mobile le cui pareti devono resistere a una temperatura di 100^ e che non possono essere più alte del piano di lavoro.

COLLEGAMENTO ALL'ALIMENTAZIONE DEL GAS

Prima di collegare la cucina verificare che sua predisposa per il gas con il quale sare alla alimentata. In caso contrario eseguire la trasformazione indicata nel paragrafo "Adattamento ai diversi gas". Il collegamento dell'apparecchio si fa a destra. Se il tubo deve passare dietro, deve rinanere nella parte bassa della cucina. In tale zona la temperature è circa 50^ .

• Raccordo con tubo metallico flessibile o con tubo metallico rigido (vedi Fig. 3 disegno A):
  Il raccordo si effettua con un tubo conforme alle norme nazionali, avvitato sul raccordo, con l'interposizione di una guarnizione di tenuta, fornita in dotazione.
• Raccordo con tubo in gomma su portagomma (vedi Fig. 3 disegno B e C):

Si effettua con un tubo in gomma che porta il marchio di conformità alla norma in vigo- re. Il tubo deve essere sostituito alla data indicata e deve essere assicurato alle due estremità per mezzo di fascette stringitubo normalizzate (UNI CIG 7141) e deve essere assolutamente accessibile per il controllo del suo stato su tutte la sua lunghezza.

• Dopo l'installation verificare la buona tenuta dei raccordi.
• Per il funzionamento con B/P verificare che la pressione del gas sia conforme a quanto indicate sulla targhetto matricolare.

IMPORTANT:

• Impiegare solo tubi flessibili metallici (UNI CIG 9891) o in gomma (UNI CIG 7140) normalizzati.
• Il regolatore di pressione per GPL devesecco conforma a UNI 7432.
• Il raccordo della rampa è conforme a ISO 228-1.

IT

Installazione

• Evitare curve brusche nel tubo e tenerlo opportunamente scostato da pareti calde.

PORTABOMBOLA

Per il collegamento con la bombola butano

• proprioano, utilizzato un tubo in gomma omologato di lunghezza da 60 a 70 cm, il cui percorso è illustrato in figura 4.

Il tubo non deve toccare la parete adiacente al forno.

La dimensione massima della bombola è 31 cm. di diametro e 60 cm. di altezza, con capacité che va da 10 a 13 kg.

Qualora la cucina non fosse più predisposta per funzionare con il tipo di gas disponibile, occorre trasformarla, procedendo nel seguente ordine:

• Sostituzione degli iniettori (consultando il quadro a pag. 13);
• regolazione dell'aria primaria;
• regolazione dei "minimi".

Nota: Ad agli lavorare sull'etichetta matricolare l'indicazione del gas di nuova regolazione.

PER SOSTITUIRE GLI INIETTORI AI BRUCIATORI DEL PIANO DI LAVORO (Fig. 5)

• Togliere la griglia, gli spartifiamma (A) e i bruciatori (B);
• svitare e togliere l'inietto situato nel fondo di ciascun portainietto (C);
• sostituire l'iniettre conformmente alla tabella di pag. 13, avvitare e stringere a fondo, utilizzando una chiave da 7mm
• verificare la tenuta del gas;
• riposizionare i bruciatori, gli spartifiamma e la griglia.

PER SOSTITUIRE L'INIETTORE AL BRUCIATORE DEL FORNO (Fig. 6)

• Allentare la vite di fissaggio del fondo forno;
• togliere il fondo forno (spingendolo all'in-dietro e sollevandolo);
• asportare il bruciatoreorno dopo aver molto

la vite che lo fissa;
- sostituire l'iniettre utilizzato una chiave a tubo da 7mm

PER SOSTITUIRE L'INIETTORE AL BRUCIATORE DEL GRILL (Fig. 7)

• Asportare il bruciatore dopo aver molto le due viti che lo fissano;
• sostituire l'iniettre utilizzato una chiave a tubo da 7 mm.

Raccomandazioni importanti:

• Non serrare mai esageratamente gli iniettori;
• a sostituzione avvenuta, controllare la tenuta gas di tutti gli iniettori.

REGOLAZIONE DEL "MINIMO" BRUCIATORI PIANO DI LAVORO (Fig. 8)

Nel caso che la cucina debba funzionare con gas liquido (B/P), il by-pass dei rubinetti deve essere avvitato a fondo.

La cucina può essere dotata di rubinetti tipo "A", aventi il by-pass all'interno (vi si accede introducendo un piccolo cacciavite nell'astina) o di tipo "B" aventi il by-pass all'esterno, sul lato destro (vi si accede direttamente).

Se la cucina deve funzionare con gas naturale si procede nel seguente modo per entrambi i tipi di rubinetto:

• Accendere il bruciatore con la fiamma al max.;
• sfilare la manopola, per semplice trazione, + senza fare leva sul cruscotto, che si potreb- be danneggiare;
• accedere al by-pass con un piccolo cacciavite e svitarlo di 3 giri circa (ruotando il cacciavite in senso antiorario);
• ruotare ulteriamente l'astina del rubinetto, in senso antiorario, fino all'arresto: la fiamma si presente al max.;
• riavvitare molto lentamente il by-pass, alla spingere assialmente il cacciavite, sono a creare una fiamma apparentemente ridotta di 3/4, curando tuttavia che sia sufficientemente stabile ancche con moderate correnti d'aria.

IT Installazione

REGOLAZIONE DEL "MINIMO" BRUCIATORE FORNO (Fig. 9)

Nel caso che la cucina debba funzionare con gas liquido (B/P), il by-pass del termostato deve essere avvitato a fondo.

Qualora-inverse la cucina debba funzionare con gas naturale si procede nel segunte modo:

• Togliere il fondo del forno (spingendolo versus lo schienale ed alzandolo);
• accendere il bruciatore del forno posizionando l'indice della manopola sulla posizione di "massimo";
• chiudere la porta del forno;
• accedere al by-pass del termostato o del rubinetto ;
• svitare il by-pass del termostato di circa 3 giri;
• trascorsi 5 o 6 minuti, portare l'indice della manopola sulla posizione di "minimo";
• riavvitare lentamente il by-pass osservando l'abbassarsi della fiammaattraverso I'oblò della porta (chiusa) fino a che il dardo della fiamma si presenta lungo 4 mm circa. Si raccomanda di non tenere la fiammaecessivamente bassa. Essa delve risultare stabileanche con movimento deciso della porta del forno sia in chiusura che in apertura;
• spegnere il bruciatore, rimontare il fondo forno.

Prima di procedere all'allacciamento, assicurarsi che:

-la tensione in rete corrisponda a quella indica sulla targhetta matricolare;
- la presa di "terra" sua efficente.

Nel caso in cui la presa non sia fácilmente accessible, l'installatore deve prevedere un erruttore con una distanza di aperture dei contatti uguale o superiore a 3 mm.

Se l'apparecchio è equipaggiato di un cavo sulla spina, la spina da utilizzare è di tipo normalizzato e tenere conto che:
- cavo verde-giallo delve essere utilizzato per

il collegamento a terra;

• cavo blu per il neutro;
• cavo marrone per la fase;
• il cavo non deve entrare in contatto con pareti calde che siano superiori a 75^
• in caso di sostituzione del cavo, delve essere di tipo H05RR-F o H05V2V2-F conzsche adeguata (vedere schemi in fig. 2).
• in caso l'apparecchio sia fornito senza cavo, utilizzato cavo tipo H05RR-F o H05V2V2-F con sezione adeguata (vedere schemi in fig. 2).

IMPORTANTE: il costruttore declina agli responsabilità per danni dovuti all'assenza del rispetto delle regolamentiazioni e delle norme in vigore. Si raccomanda di controllare che il collegamento a terra dell'apparecchio sia fatto in modo corretto (vedere schemi in fig. 2 in fondo al libretto).

PER CUCINE MUNITE DI ACCENSIONE ELETTRICA

Le corrette distanze fra I'elettro do ed il bruciatore sono indicate nelle figura 6,7.

Se non scocca la scintilla è bene non insistere: si potrebbe danneggiare il generatore.

Possibili cause di funzionamento anomalo o ineffiente:

• candela umida, incrostata o rottta;
  -distanza non corretta elettro-do-bruciatore;
• filo conduttore della candela rotto o privo di guaina;
• scintilla che scarica a massa (in altre parte della cucina);
• generatore o microinterrottore danneggiati;
• accumulo di aria nelle tubazioni (specie除去 lunga inattività della cucina);
• miscela aria-gas non corretta (cattiva carburazione).

IL DISPOSITIVO DI SICUREZZA

La corretta distanza fra l'estremità dell'elemento sensibile della termocoppia ed il bruciatore è individata nelle figura 6,7.

IT

Installazione

Per l'utente

Per controllare l'efficienza della valvola, operare come segue:

• accendere il bruciatore e lasciarlo funzionare per 3 minuti circa;
• spegnere il bruciatore riportando la manopola sulla posizione di chiusura( );
• trascorsi 90 secondi per i bruciatori del piano, 60 secondi per i bruciatori forno e grill, portare l'indice della manopola sulla posizione di "aperto";
• abbandonare la manopola in questa posizione ed accostare un fiammifero acceso al bruciatore: NON DEVE ACCENDERSI.

Tempo occorrente per eccitare il magnete durante l'accensione: 10 secondi circa; Tempo di intervento automatico, dopo lo spegnimento della fiamma: non altri 90 secon-

di per i bruciatori del piano; non及其他 60 secondi per i bruciatori forno e grill.

AVVERTENZE:

• Qualunque intervento technique all'interno della cucina deve essere preceduto dal disinserimento della spina elettrica e alla chiusura del rubinetto del gas.
• Le verifiche di tenuta sul circuito gas non devono essere eseguite con l'uso di fiamme. Se non si dispone di uno specifico disposativo di controllo, si può utilizzare schiuma od acqua abbondamente saponata.
• Richiudendo il piano di lavoro curare che i fili elettrici delle candele (se vi sono) non si trovino in prossimità degli iniettori, per evitare che vadano a posarsi sugli stessi.

COME SI USA LA CUCINA

L'utilizzo di un appearecchio di cottura a gas porta alla produzione di calore e umidità nel locale in cui è installato. Vigilare al fine di assicurare una Buona aerazione della cucina: Maintainere aperti gli orifizi di aerazione naturale, oppure installare una cappa di aspirazione forzata. Nel caso di un uso intensivo e prolongato può essere necessaria un'aerazione supplementare per esempio,;a)prendero una finestra,o un'aerazione più efficace,aumentando per esempio la potenza della ventilazione forzata.

ACCENSIONE DEI BRUCIATORI DEL PIANO DI LAVORO

• Premere e ruotare la manopola in senso antiorario fino al significato sul cruscotto (posizione di fiamma al max.);
• nel contempo accostare un fiammifero accesso alla testa del bruciatore;
• volendo una riduzione della fiamma, ruotare ulteriormente la manopola dello stesso senso portando l'indice della stessa sul significato (posizione di fiamma al min.).

PER BRUCIATORI DEL PIANO MUNITI DEL DISPOSITIVO DI SICUREZZA

• Premere e ruotare in senso antiorario fino al simbolo sul crucotto (posizione fiamma al max.);
• accostare un fiammifero acceso al bruciatore e mantenere la manopola premuta a fondo per 10 secondi circa;
• abbandonare quando la manopola ed accertarsi che il bruciatore rimanga acceso. In caso contrario, ripetere l'opération.

• Aprire la porta del forno;
• premere e ruotare la manopola in senso antiorario fino alla posizione di "massimo";
• accostare un fiammifero accesso al forocentrale del fondo forno e premere a fondo

IT

Per l'utente

la manopola (vedi fig. 10);

• verificare l'avvenuta accensione attraverso i due fori laterali del fondo mantenendo sempre premuta la manopola;
• dopo 10 secondi circa, abbandonare la manopola ed accertarsi che il bruciatore sia rimasto acceso. In caso contrario, ripetere l'opération.

IL DISPOSITIVO DI SICUREZZA

I bruciatori muniti di quello dispositivo hanno il pregio di essere protetti in caso di spegnimento accidentale. Infatti, in tal caso, l'erogazione del gas al bruciatore interessato viene autonomamente bloccata, evitando in tal modo pericoli derivanti da una fuoriuscita di gas incombusto: dallo spegnimento della fiamma, non devono trascorrere più di 60 secondi per i bruciatori forno e grill o 90 secondi per i bruciatori del piano di cottura.

ACCENSIONE DEL BRUCIATORE GRILL (GRILL A GAS)

• Collocare la protezione manopole come indicato in fig. 12;
• premere e ruotare la manopola del forno versuso destra, fino all'arresto;
• accostare un fiammifero accesso al tubo forato del bruciatore e premere a fondo la manopola (vedi fig. 11);
• verificare l'avvenuta accensione del bruciatore mantenendo sempre premuta la manopola;
• dopo 10 secondi circa, abbandonare la manopola ed accertarsi che il bruciatore sia rimasto acceso. In caso contrario, ripetere l'opération.

IL DISPOSITIVO DI SICUREZZA

I bruciatori muniti di quello dispositivo hanno il pregio di essere protetti in caso di spegnimento accidentale. Infatti, in tal caso, l'erogazione del gas al bruciatore interessato viene autonomamente bloccata, evitando in tal modo pericoli derivanti da una fuoriuscita di gas incombusto: dallo spegnimento della fiamma, non devono trascorrere più di 60 se

condi per i bruciatori forno e grill o 90 secondi per i bruciatori del piano di cottura.

PER CUCINE MUNITE DI ACCENSIONE ELETTRICA

Vale interamente quanto detto sopra, salvo che I'uso del fiammifero è sostuito da una scintilla che si ottiene premendo,anche ripeturamente, il pulsante che si trova sul cruscotto. Qualora I'accensione elettrica si rilevasse difficoltosa per determinati tipi di gas, si consiglia di effettuire l'operazione con la manopola sulla posizione di "minimo" (fiamma piccola).

• Per le cucine munite di accensione elettrica ai bruciatori forno e grill, è imperativo accendere quosti bruciatori con la porta del forno totalmente aperta;
• Durante l'accensione dei bruciatori del forno e del grill che sono provvisti del disposativo di accensione,esso non deve essere azionato per più di 10 secondi. Se dopo questi 10 secondi il bruciatore non è accesso, smettere di agire sul disposativo, lasciando la porta aperta e attendere almeno un minuto prima di riprovare ad accendere il bruciatore. Qualora il malfunzionamento del disposativo di accensione dovesse ripetersi, provvedere all'accensione manuale e chiamare il servizio assistenza.

AVVERTENZE:

• Se, dopo una certa inattività della cucina, l'accensione risultasse difficoltosa, è un fatto normale. Basteranno tuttavia pochi secondi perché l'aria accumulazioni nelle tubazioni venga espulsa;
• in anni caso, bisogna evitare una esagerata erogazione di gas incombusto dai bruciatori. Se l'accensione non avviene in un tempo relativamente breve, si ripete l'operazione dopo ave riportato la manopola sulla posizione di chiusura (9);
• alla prima accensione del forno e del grill si potra avvertire un caratteristico odore e fumo uscire alla bocca del forno stesso. Ciò è dovuto al trattamento delle superfici ed a residui oleosi sui brucatori.

IT

Per l'utente

COME SI USANO I FUOCHI DEL PIANO DI COTTURA

Usare recipienti con diametro adeguato al tipo di bruciatore. Le fiamme infatti non devono sporgere dal fondo delle pentole. Consigliamo:

• per bruciatore ausiliario = recipiente di almeno cm. 8
  -per bruciatore semirapido = recipientedi almeno cm.14
  -per bruciatore rapido = recipientedi almenocm.22

NOTA: non stazionare mai la manopola in posizioni intermediie fra il symbolo di fiamma al massimo e la posizione di chiusura

• Dopo aver acceso il bruciatore, lasciare riscaldare ilorno per 10 minuti;
• predisporre la vivanda da cuocere in una teglia di normale commercio, e appoggiarla sulla griglia cromata;
• introdurre il tutto nel forno utilizzato di preferenza il gradino più alto possibile e portare l'indice della manopola sulla posizione desiderata;
• la fase di cottura può essere osservataattraverso l'oblo della porta e con fornobiluminato. In tal modo si eviterà di aprierefrequently la porta stessa, salvo cheper oleare o ungere la vivanda;

NOTA: Per cucine prive di termostato:

• con la manopola in posizione di "massimo" = 300^
• con la manopola in posizione di "minimo" = 160^
• Tutte le autre temperature comprese fra 160^ . ed 300^ . si ricercano approximativamente fra le posizioni di min. e max.

Non stazionate mai la manopola in posizioni intermediie fra i simboli di "massimo" e di chiusura () .

COME SI USA IL GRILL A GAS

• collocare la protezione manopole (vedi fig. 12);
• accendere il bruciatore ed attendere qualche minuto per dare tempo al bruciatore di riscaldarsi;
• posare la vivanda sulla griglia;
• introdurre il tutto sul gradino più alto del forno;
• collocare la leccarda sul gradino inferiore;
• richiudere dolcamente la porta appoggiandola alla protezione manopole;
• dopo quale minuto rivoltare la vivanda per esporre l'alto lato ai raggi infrarossi; (il tempo di esposizione è subordinato al tipo di vivanda ed al gusto personale dell'utente).

Vedere tabella " Alimenti da grigliare"

Alimenti da grigliare	Tempo in minuti
	1° Lato	2° Lato
Carni basse o sottili	6	4
Carni moderatamentealte	8	5
Pesci sottili e senza squame	10	8
Pesci moderatamente voluminosi	15	12
Salsicce	12	10
Toast	5	2
Piccoli volatili	20	15

NOTA: al primo impiego del grill si nota una fuoriuscita di fumo dalorno. Prima di mettere vivande a cuocere, occorre quindi attendere che eventuali residui di olio sul bruciatore siano totalmente bruciati. Il grill deve essere usato solo alla sua portata calorica nominale.

ATTENZIONE: le parti accessibili sono essere calde quando il grill è utilizzato! Allontanare i bambini.

FORNO ELETTRICO STATICO 4

Grazie ai diversi elementi riscaldanti comandati da un selettore e regolati da un termo

IT

Per l'utente

stato, partir do alla posizione 0 ( spento ) e girando la manopola in senso orario si hanno le seguenti positioni:

• symbolo:accensione lampada forno (che rimarra sempre accesaanche con l'indice della manopola su tutte le otheri posizioni).
  -simbolo accensione del grill (sul plafone del forno).
• simbolo:avviamento del girarrosto con grill accesso.
• simbolo:accensione della resistenza cielo e della resistenza platea (funzione statica).

NOTA - La spia gialla si accende secondo l'intervento del termostato. Prima di intro-durre le vivande da cuocere, si lasci riscaldare ilorno per 10 minuti almeno.

COME SI USA IL GRILL ELETTRICO CON FORNO ELETTRICO

• Per soli modelli con "Forno Elettrico" comandati da due manopole separate (selettore - termostato) si deve grigliare a porta chiusa,enza l'uso della protezione manopola.

Con la grigliatura a porta chiusa, non si devono utilizzato temperature superiore a 200^ .

• La griglia del forno serve a supportare teglie di commercio per contenere dolci, arrosti o direttamente le carni da cuocere al grill.
• La leccarda posizionata sotto la griglia serve per raccogliere i sughi colati dagli alimenti cotti direttamente sulla griglia stessa. La leccarda può essere usataanche per cuocere gli alimenti.
• Se si effettua la cottura a forno ventilato, è possibile caricare contemporaneamente due griglie. Tuttavia, se gli alimenti differiscono fra loro per quantità o qualità,anche i tempi saranno oviamente diversi.

LA DIRETTIVA 2012/19/EEC (RAEE): Informazioniagli utenti.

Fig.A

Questanota informativa è rivolta esclusivamente ai possessori di apparecchi che presentano il symbolo di (Fig.A) nell'etichetta adesiva riportante i dati tecnici, applicata sul prodotto stesso (etichetta matricolare):

Questo significolo indica che il prodotto è classificato,secondo le norme vigenti,come apparecchiatura elettrica od elettronica ed è conforme alla Direttiva EU 2012/19/ EEC (RAEE) quindi, alla fine della propria vita utile, dovrà obbligatoriamente essere trattato separatamente dai rifiuti domestici, consegnandolo Gratisamente in un centro di raccolta differenziata per apparecchia-ture elettriche ed elettroniche oppure ri-consegnandolo al rivenditore al momento dell'acquisto di una nuova apparecchia-tura equivalente.L'utente è responsabile del conferimento dell'apparecchio a fine vita alle appropriate strutture di raccolta, pena le sanzioni previste alla vigente legislazione sui rifiuti.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto.

Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al negozio in cui è stato effettuato l'acquisto.

I produttori e gli importatori ottemperano alla loro responsabilità per il ricericlaggio, il trattamento e lo smaltimento ambientalmente compatible sia direttamente sua partecipando ad un sistema collettivo.

REGOLAMENTO EUROPEO N° 1935/2004

• MATERIALI A CONTACTO CON ALIMEN

TI. Informazioniagli utenti.

Il symbolo rappresentato in figura, presente sulla confezione imballo, indica che i materiali che possono venire a contatto con gli alimenti, in quello prodotto, sono conformi a quanto prescritto dal regolamento europeo n^ 1935/2004.

All'interno della cavity del forno gli alimenti potrebbero venire a contatto con: griglie forno, leccarde, piastre pasticcere, vetro porta forno, guarnizioni in gomma, schidioni girarrosti, pareti forno,

Sul piano di lavoro con: griglie, bruciatori e piano lavoro medesimo.

Nel cassetto scaldavivande con le pareti medesime.

IntroductionGB
