MANUALE UTENTE BI950EAL BOMPANI

Italiano Avvertenze - L’apparecchio e le sue parti accessibili diventano molto calde durante l’uso. Si deve prestare at- tenzione a non toccare gli elementi riscaldanti. I bambini con meno di 8 anni di età devono essere tenuti lontani se non continuamente sorvegliati. - Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con capacità fisiche,sensoriali o mentali ridotte o con mancanza di esperienza e conoscenza, a condizione che siano sorvegliati o che abbiano ricevuto istruzioni per l’uso dell’apparecchio in modo sicuro per capire i rischi inerenti. - I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sor- veglianza. - ATTENZIONE: Lasciare un fornello incustodito con grassi e oli può essere pericoloso e può pro- vocare un incendio. Non bisogna MAI tentare di spegnere una fiamma/incendio con acqua, bensì bisogna spegnere l’apparecchio e coprire la fiamma per esempio con un coperchio o con una coperta ignifuga. - Le superfici interne del cassetto(se presente) possono diventare calde. - Eliminare eventuali liquidi presenti sul coper- chio prima di aprirlo. - ATTENZIONE: Assicurarsi che l’apparecchio sia spento prima di sostituire la lampada per evi- tare la possibilità di scosse elettriche. - Durante l’uso l’apparecchio diventa molto caldo. Si dovrebbe fare attenzione a non toccare gli el- ementi riscaldanti all’interno del forno. - Le parti accessibili possono diventare molto cal- de durante l’uso. I bambini dovrebbero essere tenuti a distanza. - In caso di collegamento diretto alla rete di ali- mentazione, è necessaria l'avvertenza: “Per il collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la discon- nessione dalla rete, con una distanza di aper- tura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione” . - Qualsiasi intervento, all’interno del forno o ove vi sia la possibilità di accedere a parti sotto ten- sione, deve essere preceduto sempre dal disin- nesco dell’alimentazione elettrica. - Non utilizzare il vano scaldapiatti come ri- postiglio per liquidi infiammabili od oggetti che temono il calore, come legno, carta, bombolette a pressione, fiammiferi, ecc. - Controllare frequentemente il tubo di raccordo in gomma curare che sia sufficientemente lontano da pareti calde, che non abbia curve brusche o strozzature, e che sia in buone condizioni. Il tubo deve essere sostituito al più tardi alla data indi- cata e deve essere assicurato alle due estremità per mezzo di fascette stringitubo normalizzate. - Nel caso la rotazione dei rubinetti divenga dif- ficoltosa nel tempo, contattare il Servizio As- sistenza Tecnica. - Le parti smaltate o cromate si lavano con acqua tiepida saponata o con detersivi non abrasivi. Per i bruciatori superiori e gli spartifiamma, in- vece, si può usare anche uno spazzolino metal- lico per disincrostare. Asciugare accuratamente. - Non usare abrasivi per pulire parti smaltate o cromate. - Lavando il piano di cottura, evitare inondazioni. Fare attenzione che non entri acqua o altro nei fori di alloggiamento dei bruciatori; ciò potrebbe risultare pericoloso. - Le candele per l’accensione elettrica devono essere mantenute pulite ed asciugate al termine di ogni impiego, soprattutto se vi sono stati goc- ciolamenti o trabocchi dalle pentole. - In caso di coperchio in vetro: Non chiuderlo finché i bruciatori o le piastre del piano lavoro sono caldi perché potrebbe scheggiarsi o romp- ersi. - Non urtare le parti smaltate e le candele di ac- censione (se vi sono). - Quando la cucina non è in servizio, è buona norma chiudere il rubinetto centrale (o murale) del gas. - Non usare per la pulizia materiali ruvidi abra- sivi o raschietti metallici affilati per pulire le porte di vetro del forno dato che possono graffiare la superficie e causare la frantumazione del vetro. - Non utilizzare pulitori a vapore per la pulizia dell’apparecchio. -Non è previsto un piedistallo per l’installazione della cucina. - Non spostare mai la cucina tenendola per la maniglia porta forno. - L’apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore es- terno oppure di un sistema a comando a dis-5 tanza separato. - ATTENZIONE: L’uso di un apparecchio a gas per cucinare porta alla produzione di calore, umidità e prodotti di combustione nella stanza in cui è installato. Assicurarsi che la cucina sia ben ventilata specialmente quando l’apparecchio è in funzione: mantenere i fori di ventilazione naturale aprire o installare un dispositivo di ven- tilazione meccanica (cappa aspirante). - ATTENZIONE: Questo apparecchio deve es- sere utilizzato solo a scopo di cottura. Non deve essere utilizzato per altri scopi, ad esempio per riscaldamento di ambienti. Si declina ogni responsabilità per danni a cose o a persone derivanti da una cattiva installazione o da un uso non corretto della cucina. In caso di anomalie, e soprattutto se si avver- tissero fughe di gas o di corrente, interpellare il tecnico senza alcun indugio.

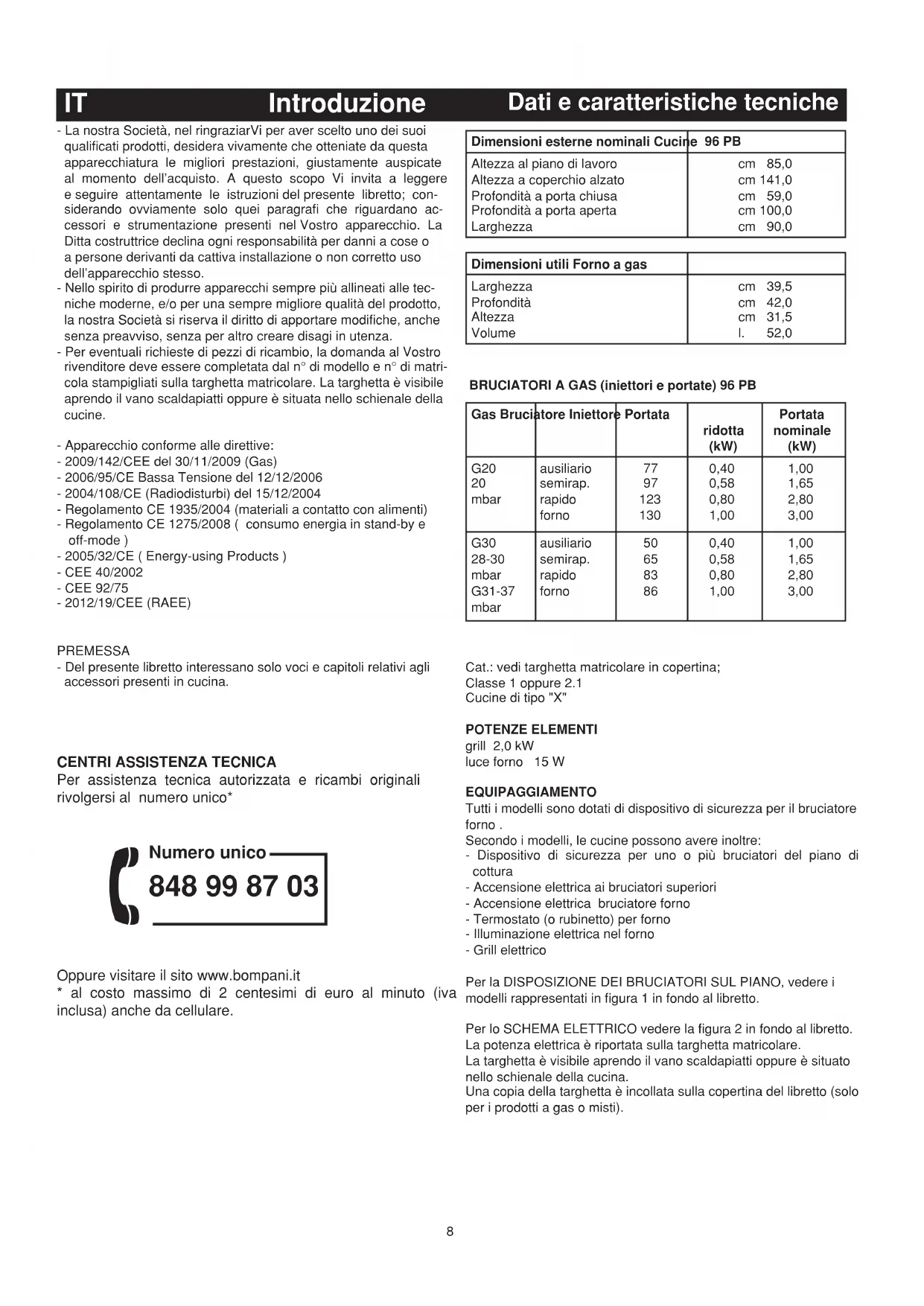

Oppure visitare il sito www.bompani.it* al costo massimo di 2 centesimi di euro al minuto (iva inclusa) anche da cellulare. Dati e caratteristiche tecniche Cat.: vedi targhetta matricolare in copertina; Classe 1 oppure 2.1Cucine di tipo "X"POTENZE ELEMENTIgrill 2,0 kWluce forno 15 WEQUIPAGGIAMENTOTutti i modelli sono dotati di dispositivo di sicurezza per il bruciatore forno .Secondo i modelli, le cucine possono avere inoltre:- Dispositivo di sicurezza per uno o più bruciatori del piano di cottura- Accensione elettrica ai bruciatori superiori- Accensione elettrica bruciatore forno - Termostato (o rubinetto) per forno- Illuminazione elettrica nel forno- Grill elettricoPer la DISPOSIZIONE DEI BRUCIATORI SUL PIANO, vedere i modelli rappresentati in figura 1 in fondo al libretto.Per lo SCHEMA ELETTRICO vedere la figura 2 in fondo al libretto.La potenza elettrica è riportata sulla targhetta matricolare. La targhetta è visibile aprendo il vano scaldapiatti oppure è situato nello schienale della cucina.Una copia della targhetta è incollata sulla copertina del libretto (solo per i prodotti a gas o misti). Introduzione

Dimensioni esterne nominali Cucine 96 PBAltezza al piano di lavoroAltezza a coperchio alzatoProfondità a porta chiusaProfondità a porta apertaLarghezzacm 85,0cm 141,0cm 59,0cm 100,0cm 90,0Dimensioni utili Forno a gasLarghezzaProfonditàAltezzaVolumecm 39,5cm 42,0cm 31,5l. 52,0Gas Bruciatore Iniettore Portataridotta (kW) Portatanominale (kW) G20

0,40 0,58 0,80 1,00 1,00 1,65 2,80 3,00 BRUCIATORI A GAS (iniettori e portate) 96 PB9 INSTALLAZIONE L'installazione deve essere effettuata da persona qualificata che dovrà attenersi alle norme di installazione vigenti.Prima dell'installazione assicurarsi che le condizioni di distribuzione locale (natura e pressione del gas) e la regolazione dell'apparecchio siano compatibili. Le condi- zioni di regolazione di questo apparecchio sono scritte sulla targhetta in copertina. Questo apparecchio non è raccordato ad un dispositivo di evacuazione dei prodotti di combustione. Dovrà essere installato e raccordato conformemente alle regole di installazione in vigore. Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le norme nazionali in vigore. - Per l'Italia: UNI 7129 o 7131. Inoltre per gli apparecchi privi del dispositivo di sicurezza per l’assenza di fiamma sul piano di lavoro vale: "Questo apparecchio può essere utilizzato solo in ambienti con ventilazione maggiorata secondo il D.M. 1 Aprile 1993".

LE CATENELLE DI SICUREZZA

! Per evitare il ribaltamento accidentale dell'apparecchio, ad esempio causato da un bambino che si arrampica sulla porta forno, le catenelle di sicurezza DEVONO essere tassativamente installate ! La cucina é dotata di catenelle di sicurezza che devono essere fissate con una vite ( non fornita in accessorio) sul muro posteriore all'apparecchio, alla stessa altezza del fissaggio sull'apparecchio. Assicurarsi che le catenelle siano fissate nella parte posteriore della cucina, come indicato nella fig. 11, in modo che siano strette e parallele al livello del suolo. ! Ad installazione ultimata le catenelle devono essere mantenute in trazione!

AERAZIONE DEL LOCALE

I locali in cui sono installati gli apparecchi a gas devono essere ben aerati al fine di permettere una combustione del gas e una ventilazione corretta.In particolare l'afflusso di aria necessaria per la combustione non deve essere inferiore a 2 m

/h per ciascun kW di portata nominale installato. UBICAZIONE Liberare la cucina dagli accessori d’imballaggio, comprese le pellicole che rivestono le parti cromate o inox. Collocare la cucina in luogo asciutto, agevole, esente da correnti d’aria. Tenere l’opportuna distanza da pareti che temono il calore (legno, linoleum, carta, ecc.). La cucina può essere installata libera (classe 1) oppure tra due mobili (in classe 2 st 2-1) le cui pareti devono resistere a una temperatura di 100°C e che non possono essere più alte del piano di lavoro. MONTAGGIO PIEDINI (LIVELLAMENTO) Le cucine sono dotate di piedini regolabili da avvitare rispettiva- mente sugli angoli posteriori e anteriori della cucina. Agendo sui piedini è possibile una regolazione dell’apparecchiatura in altezza, per un preciso accostamento al mobile, per un livellamento con gli altri piani e per una distribuzione uniforme dei liquidi contenuti nei tegami e nelle pentole. Vedi fig. 3. BILANCIATURA COPERCHIO I modelli dotati di coperchio in cristallo sono corredati con speciali molle bilanciate. Esse sono inserite nella cerniera al fine di con- sentire la chiusura dolce e regolare del coperchio. PORTABOMBOLA Per il collegamento con la bombola butano - propano, utilizzare un tubo in gomma omologato di lunghezza da 75 a 80 cm, il cui percorso è illustrato in fig. 4.Il tubo non deve toccare la parete adiacente al forno. La dimensione massima della bombola è 31 cm. di diametro e 60 cm. di altezza, con capacità che va da 10 a 13 kg

COLLEGAMENTO ALL’ALIMENTAZIONE DEL GAS

ATTENZIONE: L'apparecchio viene predisposto con portagomma per installazione libera.

Installazione Nel caso di apparecchio installato tra due mobili classe 2 st. 2-1, l'unico collegamento ammesso è quello rappresentato in fig. 5 - A (norma d'installazione UNI 7129 paragrafo 2.5.2.3). Prima di collegare la cucina verificare che sia predisposta per il gas con il quale sarà alimentata. In caso contrario eseguire la trasformazione indicata nel paragrafo "Adattamento ai diversi gas". Il collegamento dell'apparecchio si fa a destra. Se il tubo deve passare dietro, deve rimanere nella parte bassa della cucina. In tale zona la temperatura è circa 50°C. - Raccordo con tubo metallico flessibile o con tubo metallico rigido (vedi Figura 5 - A): Il raccordo si effettua con un tubo conforme alle norme nazionali, avvitato direttamente sul raccordo, con l'interposizione di una guar- nizione di tenuta, fornita in dotazione. - Raccordo con tubo in gomma su portagomma (vedi Figura 5 - B e C): Si effettua con un tubo in gomma che porta il marchio di conformità alla norma in vigore. Il tubo deve essere sostituito alla data indicata e deve essere assicurato alle due estremità per mezzo di fascette stringitubo normalizzate (UNI CIG 7141) e deve essere assolutamen- te accessibile per il controllo del suo stato su tutta la sua lunghezza. - Dopo l'installazione verificare la buona tenuta dei raccordi. - Per il funzionamento con B/P verificare che la pressione del gas sia conforme a quanto indicato sulla targhetta matricolare. IMPORTANTE: - Impiegare solo tubi flessibili metallici (UNI CIG 9891) o in gomma (UNI CIG 7140) normalizzati. - Il regolatore di pressione per GPL deve essere conforme a UNI 7432. - Il raccordo della rampa è conforme a ISO 228-1. - Evitare curve brusche nel tubo e tenerlo opportunamente scostato da pareti calde.

ADATTAMENTO AI DIVERSI GAS

Qualora la cucina non fosse già predisposta per funzionare con il tipo di gas disponibile, occorre trasformarla, procedendo nel seguente ordine: - Sostituzione degli iniettori (consultando il quadro a pag. 8); - regolazione dell’aria primaria; - regolazione dei "minimi". Nota: Ad ogni cambiamento di gas incollare sull'etichetta matricolare l'indicazione del gas di nuova regolazione. PER SOSTITUIRE GLI INIETTORI AI BRUCIATORI DEL PIANO DI LAVORO (Fig. 6) - Togliere la griglia, gli spartifiamma (A) e i bruciatori (B); - svitare e togliere l’iniettore situato nel fondo di ciascun portainiettore (C); - sostituire l’iniettore conformemente alla tabella di pag. 8 utilizzando una chiave da 7 mm, avvitare e stringere a fondo; - verificare la tenuta del gas con prodotti cercafughe; - riposizionare i bruciatori, gli spartifiamma e la griglia. PER SOSTITUIRE L’INIETTORE AL BRUCIATORE DEL FORNO (Fig. 7) - Svitare la vite di fissaggio del fondo forno; - togliere il fondo forno (tirandolo in avanti); - asportare il bruciatore forno dopo aver tolto la vite che lo fissa; - sostituire l’iniettore utilizzando una chiave a tubo da 7 mm. REGOLAZIONE DEL "MINIMO" BRUCIATORI PIANO Dl LAVORO Nel caso che la cucina debba funzionare con gas liquido (B/P), il by- pass dei rubinetti deve essere avvitato a fondo. La cucina può essere dotata di rubinetti tipo "A", aventi il by-pass all’interno (vi si accede introducendo un piccolo cacciavite nell’astina) o di tipo "B" aventi il by-pass all’esterno, sul lato destro (vi si accede direttamente). Vedi figura 8. Se la cucina deve funzionare con gas naturale si procede nel seguente modo per entrambi i tipi di rubinetto: - Accendere il bruciatore con la fiamma al max.; - sfilare la manopola, per semplice trazione, senza fare leva sul cru- scotto, che si potrebbe danneggiare; - accedere al by-pass con un piccolo cacciavite e svitarlo di 3 giri circa10 (ruotando il cacciavite in senso antiorario); - ruotare ulteriormente l’astina del rubinetto, in senso antiorario, fino all’arresto: la fiamma si presenterà al max.; - riavvitare molto lentamente il by-pass, senza spingere assialmente il cacciavite, fino a creare una fiamma apparentemente ridotta di 3/4, curando tuttavia che sia sufficientemente stabile anche con moderate correnti d’aria.

ALLACCIAMENTO ALLA RETE ELETTRICA

Prima di procedere all’allacciamento, assicurarsi che: - la tensione in rete corrisponda a quella indicata sulla targhetta ma- tricolare; - la presa di "terra" sia efficiente. Se l'apparecchio è equipaggiato di un cavo senza spina, la spina da utilizzare è di tipo normalizzato e tenere conto che: - cavo verde-giallo deve essere utilizzato per il collegamento a terra; - cavo blu per il neutro; - cavo marrone per la fase; - il cavo non deve entrare in contatto con pareti calde che siano su- periori a 75°C; - in caso di sostituzione del cavo, deve essere di tipo H05VV-F con sezione adeguata (vedere schemi in fig. 2); - in caso l'apparecchio sia fornito senza cavo, utilizzare cavo tipo H05VV-F con sezione adeguata (vedere schemi in fig. 2). La spina deve essere accessibile ad apparecchio installato. IMPORTANTE: il costruttore declina ogni responsabilità per danni dovuti all'assenza del rispetto delle regolamentazioni e delle norme in vigore. Si raccomanda di controllare che il collegamento a terra dell'apparecchio sia fatto in modo corretto (vedere schemi in fig. 2 in fondo al libretto). PER CUCINE MUNITE Dl ACCENSIONE ELETTRICA Se non scocca la scintilla è bene non insistere: si potrebbe danneggiare il generatore. Possibili cause di funzionamento anomalo o inefficiente: - candela umida, incrostata o rotta; - distanza non corretta elettrodo-bruciatore; - filo conduttore della candela rotto o privo di guaina; - scintilla che scarica a massa (in altre parti della cucina); - generatore o microinterruttore danneggiati; - accumulo di aria nelle tubazioni (specie dopo lunga inattività della cucina); - miscela aria-gas non corretta (cattiva carburazione). IL DISPOSITIVO Dl SICUREZZA Per controllare l’efficienza della valvola, operare come segue: - accendere il bruciatore e lasciarlo funzionare per 3 minuti circa; - spegnere il bruciatore riportando la manopola sulla posizione di chiusura ( ); - trascorsi 90 secondi per i bruciatori del piano, 60 secondi per i bru- ciatori forno e grill, portare l’indice della manopola sulla posizione di “aperto”; - abbandonare la manopola in questa posizione ed accostare un fiammifero acceso al bruciatore: NON DEVE ACCENDERSI. Tempo occorrente per eccitare il magnete durante l’accensione: 10 secondi circa;Tempo di intervento automatico, dopo lo spegnimento della fiamma: non oltre 90 secondi per i bruciatori del piano; non oltre 60 secondi per i bruciatori forno e grill. AVVERTENZE: - Qualunque intervento tecnico all'interno della cucina deve essere preceduto dal disinserimento della spina elettrica e dalla chiusura del rubinetto del gas. - Le verifiche di tenuta sul circuito gas non devono essere eseguite con l'uso di fiamme. Se non si dispone di uno specifico dispositivo di controllo, si può utilizzare schiuma od acqua abbondantemente saponata. - Richiudendo il piano di lavoro curare che i fili elettrici delle candele (se vi sono) non si trovino in prossimità degli iniettori, per evitare che vadano a posarsi sugli stessi. Installazione

L'utilizzo di un apparecchio di cottura a gas porta alla produzione di calore e umidità nel locale in cui è installato. Vigilare al fine di assicurare una buona aerazione della cucina: mantenere aperti gli orifizi di aerazione naturale, oppure installare una cappa di aspira- zione forzata. Nel caso di un uso intensivo e prolungato può essere necessaria un'aerazione supplementare per esempio, aprendo una finestra, o un'aerazione più efficace, aumentando per esempio la potenza della ventilazione forzata. ACCENSIONE DEI BRUCIATORI DEL PIANO Dl LAVORO - Premere e ruotare la manopola in senso antiorario fino al simbolo segnato sul cruscotto (posizione di fiamma al max.); - nel contempo accostare un fiammifero acceso alla testa del bru- ciatore; - volendo una riduzione della fiamma, ruotare ulteriormente la manopola nello stesso senso portando l’indice della stessa sul simbolo (posizione di fiamma al min.). PER BRUCIATORI DEL PIANO MUNITI DEL DISPOSITIVO Dl SICUREZZA - Premere e ruotare in senso antiorario fino al simbolo sul cru- scotto (posizione fiamma al max.); - accostare un fiammifero acceso al bruciatore e mantenere la manopola premuta a fondo per 10 secondi circa; - abbandonare quindi la manopola ed accertarsi che il bruciatore rimanga acceso. In caso contrario, ripetere l’operazione.

ACCENSIONE DEL BRUCIATORE FORNO

- Aprire la porta del forno; - premere e ruotare la manopola in senso antiorario fino alla posi- zione di "massimo"; - accostare un fiammifero acceso al foro centrale del fondo forno e premere a fondo la manopola (vedi fig. 9); - verificare l’avvenuta accensione attraverso il foro centrale del fondo mantenendo sempre premuta la manopola; - dopo 10 secondi circa, abbandonare la manopola ed accertarsi che il bruciatore sia rimasto acceso. In caso contrario, ripetere l’operazione. IL DISPOSITIVO Dl SICUREZZA I bruciatori muniti di questo dispositivo hanno il pregio di essere protetti in caso di spegnimento accidentale. Infatti, in tal caso, l’erogazione del gas al bruciatore interessato viene autonomamente bloccata, evitando in tal modo pericoli derivanti da una fuoriuscita di gas incombusto: dallo spegnimento della fiamma, non devono trascorrere più di 60 secondi per i bruciatori forno e grill o 90 secondi per i bruciatori del piano di cottura.

PER CUCINE MUNITE DI ACCENSIONE ELETTRICA

Vale interamente quanto detto sopra, salvo che l’uso del fiammifero è sostituito da una scintilla che si ottiene premendo, anche ripe- tutamente, il pulsante che si trova sul cruscotto, oppure in caso di cucine con accensione a una mano premendo a fondo la manopola. Qualora l'accensione elettrica si rilevasse difficoltosa per determinati tipi di gas, si consiglia di effettuare l'operazione con la manopola sulla posizione di "minimo" (fiamma piccola). - Per le cucine munite di accensione elettrica ai bruciatori forno e grill, è imperativo accendere questi bruciatori con la porta del forno totalmente aperta; - Durante l'accensione dei bruciatori del forno e del grill che sono provvisti del dispositivo di accensione, esso non deve essere azionato per più di 10 secondi. Se dopo questi 10 secondi il bru- ciatore non è acceso, smettere di agire sul dispositivo, lasciando la porta aperta e attendere almeno un minuto prima di riprovare ad accendere il bruciatore onde evitare accumuli pericolosi di gas. Qualora il malfunzionamento del dispositivo di accensione dovesse ripetersi, provvedere all'accensione manuale e chiamare Per l'utente11 il servizio assistenza. AVVERTENZE: - Se, dopo una certa inattività della cucina, l’accensione risultasse difficoltosa, è un fatto normale. Basteranno tuttavia pochi secondi perché l’aria accumulatasi nelle tubazioni venga espulsa; - in ogni caso, bisogna evitare una esagerata erogazione di gas in- combusto dai bruciatori. Se l’accensione non avviene in un tempo relativamente breve, si ripete l’operazione dopo avere riportato la manopola sulla posizione di chiusura (

- alla prima accensione del forno e del grill si potrà avvertire un caratteristico odore e fumo uscire dalla bocca del forno stesso. Ciò è dovuto a residui oleosi sui bruciatori. COME SI USANO I FUOCHI DEL PIANO DI COTTURA Usare recipienti con diametro adeguato al tipo di bruciatore. Le fiamme infatti non devono sporgere dal fondo delle pentole. Con- sigliamo: - per bruciatore ausiliario = recipiente di almeno cm. 8 - per bruciatore semirapido = recipiente di almeno cm. 14 - per bruciatore rapido = recipiente di almeno cm. 22 NOTA: non stazionare mai la manopola in posizioni intermedie fra il simbolo di fiamma al massimo e la posizione di chiusura ( ). COME SI USA IL FORNO A GAS - Dopo aver acceso il bruciatore, lasciare riscaldare il forno per 10 minuti a porta chiusa; - predisporre la vivanda da cuocere in una teglia di normale com- mercio, e appoggiarla sulla griglia cromata; - introdurre il tutto nel forno utilizzando di preferenza il terzo gradino e portare l’indice della manopola sulla posizione desiderata; - la fase di cottura può essere osservata attraverso l’oblò della porta e con forno illuminato. In tal modo si eviterà di aprire fre- quentemente la porta stessa, salvo che per oleare o ungere la vivanda; NOTA: Per cucine prive di termostato: - con la manopola in posizione di "massimo" = 270°C - con la manopola in posizione di "minimo" = 150°C - Tutte le altre temperature comprese fra 150°C ed 270°C si ricer cano fra le posizioni di min. e max. Non stazionate mai la manopola in posizioni intermedie fra i simboli di "massimo" e di chiusura ( ). COME SI USA IL GRILL ELETTRICO CON FORNO A GAS - accendere resistenza grill; - posare la vivanda sulla griglia; - introdurre il tutto sul gradino più alto del forno; - collocare la leccarda sul gradino inferiore; - richiudere dolcemente la porta ; - dopo qualche minuto rivoltare la vivanda per esporre l’altro lato ai raggi infrarossi; (il tempo di esposizione è subordinato al tipo di vivanda ed al gusto personale dell’ utente). Vedere tabella "Alimenti da grigliare" La resistenza del grill, collocata nella parte alta del forno, si mette in funzionamento ruotando la manopola del termostato in senso orario fino al simbolo del grill sul cruscotto.L’accensione della spia rossa segnalerà l’avvenuto inserimento della resistenza. Alimenti da grigliare Tempo in minuti 1° Lato 2° Lato Carni basse o sottili Carni moderatamente alte Pesci sottili e senza squame Pesci moderatamente voluminosi Salsicce Toast Piccoli volatili

ATTENZIONE: Durante l’uso l’apparecchio diventa molto caldo. Si dovrebbe fare attenzione a non toccare gli elementi riscaldanti all’interno del forno. I bambini dovrebbero essere tenuti a distanza.

USO ACCESSORI DEL FORNO

- La griglia del forno serve a supportare teglie di commercio per contenere dolci, arrosti o direttamente le carni da cuocere al grill. - La leccarda posizionata sotto la griglia serve per raccogliere i sughi colati dagli alimenti cotti direttamente sulla griglia stessa. La leccarda può essere usata anche per cuocere gli alimenti. - Se si effettua la cottura a forno ventilato, è possibile caricare con- temporaneamente due griglie. Tuttavia, se gli alimenti differiscono fra loro per quantità o qualità, anche i tempi saranno ovviamente diversi. - Il forno é dotato di un sistema di arresto griglie che consente di estrarle senza che queste fuoriescano dal forno(1).Per estrarre completamente le griglie é sufficiente, alzarle, prendendole dalla parte anteriore e tirarle (2), come indicato in fig. 10

PER TOGLIERE LA PORTA DEL FORNO

La porta può essere rimossa per poter pulire il forno in maniera più agevole seguendo le seguenti istruzioni: 1)Aprire completamente la porta.

2) Ruotare le due leve “B” portandole dalla posizione 1 alla posi-

zione 2 (vedi fig.12). 3)Richiudere lentamente la porta fino all’arresto; afferrarla con entrambe le mani a destra e a sinistra, chiuderla ulteriormente ed estrarla sollevandola verso l’alto. 4)Per rimontare la porta occorre eseguire la procedura di sgancio in ordine inverso; inserire le due cerniere nelle rispettive sedi e aprire completamente la porta. 5)Ruotare le due leve “B” riportandole nella posizione 1.

6) Chiudere normalmente la porta.

LA DIRETTIVA 2012/19/CEE (RAEE): Informazioni agli utenti . Fig. A Questa nota informativa è rivolta esclusivamente ai possessori di apparecchi che presentano il simbolo di (Fig. A) nell’etichetta adesiva riportante i dati tecnici, applicata sul prodotto stesso (eti- chetta matricolare): Questo simbolo indica che il prodotto è classificato ,secondo le norme vigenti,come apparecchiatura elettrica od elettronica ed è conforme alla Direttiva EU 2012/19/CEE (RAEE) quindi, alla fine della propria vita utile, dovrà obbligatoriamente essere trattato separatamente dai rifiuti domestici, consegnandolo gratuitamente in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnandolo al rivenditore al momento dell’acquisto di una nuova apparecchiatura equivalente. L’utente è responsabile del conferimento dell’apparecchio a fine vita alle appropriate strutture di raccolta, pena le sanzioni previste dalla vigente legislazione sui rifiuti. L’adeguata raccolta differenziata per l’avvio successivo dell’appa- recchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto. Per informazioni più dettagliate inerenti i sistemi di raccolta dispo- nibili, rivolgersi al servizio locale di smaltimento rifiuti, o al negozio in cui è stato effettuato l’acquisto. I produttori e gli importatori ottemperano alla loro responsabilità per il riciclaggio, il trattamento e lo smaltimento ambientalmente com- patibile sia direttamente sia partecipando ad un sistema collettivo. Per l'utente IT12 REGOLAMENTO EUROPEO N° 1935/2004 - MATERIALI A CON- TATTO CON ALIMENTI. Informazione agli utenti. Il simbolo rappresentato in figura, presente sulla confezione im- ballo, indica che i materiali che possono venire a contatto con gli alimenti, in questo prodotto, sono conformi a quanto prescritto dal regolamento europeo n° 1935/2004. All’interno della cavità del forno gli alimenti potrebbero venire a contatto con: griglie forno, leccarde, piastre pasticcere, vetro porta forno, guarnizioni in gomma, schidioni girarrosti, pareti forno, Sul piano di lavoro con: griglie, bruciatori e piano lavoro medesimo. Nel cassetto scaldavivande con le pareti medesime. Per l'utente IT13
