AE125H - Talkie-walkie ALBRECHT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Talkie-walkie ALBRECHT AE125H, fréquence PMR446, 16 canaux, portée jusqu'à 5 km en terrain dégagé.
Utilisation	Idéal pour les activités de plein air, les événements, la sécurité et les communications professionnelles.
Maintenance et Réparation	Vérifier régulièrement la charge de la batterie, nettoyer les contacts et utiliser un chiffon doux pour l'extérieur.
Sécurité	Utiliser des écouteurs pour éviter d'endommager l'audition, ne pas utiliser à proximité de sources d'eau.
Informations Générales	Appareil léger, ergonomique, avec écran LCD, fonction de verrouillage des touches, et indicateur de niveau de batterie.

FOIRE AUX QUESTIONS - AE125H ALBRECHT

Comment charger la batterie du ALBRECHT AE125H ?

Pour charger la batterie, connectez le chargeur fourni à la prise de charge située sur le côté de l'appareil. Assurez-vous que le talkie-walkie est éteint pendant la charge. Laissez charger pendant environ 8 heures.

Pourquoi mon ALBRECHT AE125H ne capte pas de signal ?

Vérifiez que l'appareil est bien allumé et que la batterie est chargée. Assurez-vous également que vous êtes sur la même fréquence que l'autre talkie-walkie. Éloignez-vous des obstacles qui pourraient bloquer le signal.

Comment régler le volume sur le ALBRECHT AE125H ?

Utilisez le bouton de volume situé sur le côté de l'appareil. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Comment changer de canal sur le ALBRECHT AE125H ?

Appuyez sur le bouton 'Channel' pour faire défiler les canaux disponibles. Relâchez le bouton lorsque vous atteignez le canal souhaité.

Que faire si le ALBRECHT AE125H émet des bruits de fond ?

Vérifiez que vous êtes sur le bon canal et que vous ne captez pas d'autres conversations. Vous pouvez également essayer de réduire le volume ou de changer d'emplacement pour minimiser les interférences.

Comment réinitialiser le ALBRECHT AE125H ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez enfoncé le bouton 'Power' pendant 10 secondes. Cela réinitialisera toutes les configurations aux paramètres d'usine.

Le ALBRECHT AE125H est-il résistant à l'eau ?

Non, le ALBRECHT AE125H n'est pas conçu pour être résistant à l'eau. Évitez de l'exposer à l'humidité ou à la pluie.

Comment effectuer un appel privé avec le ALBRECHT AE125H ?

Pour effectuer un appel privé, utilisez la fonction de code de confidentialité (CTCSS) disponible dans les paramètres. Sélectionnez le même code sur les deux appareils pour communiquer uniquement entre eux.

Où puis-je trouver des pièces de rechange pour le ALBRECHT AE125H ?

Les pièces de rechange peuvent être trouvées sur le site officiel d'Albrecht ou chez des revendeurs agréés. Assurez-vous de vérifier la compatibilité avec votre modèle.

MODE D'EMPLOI AE125H ALBRECHT

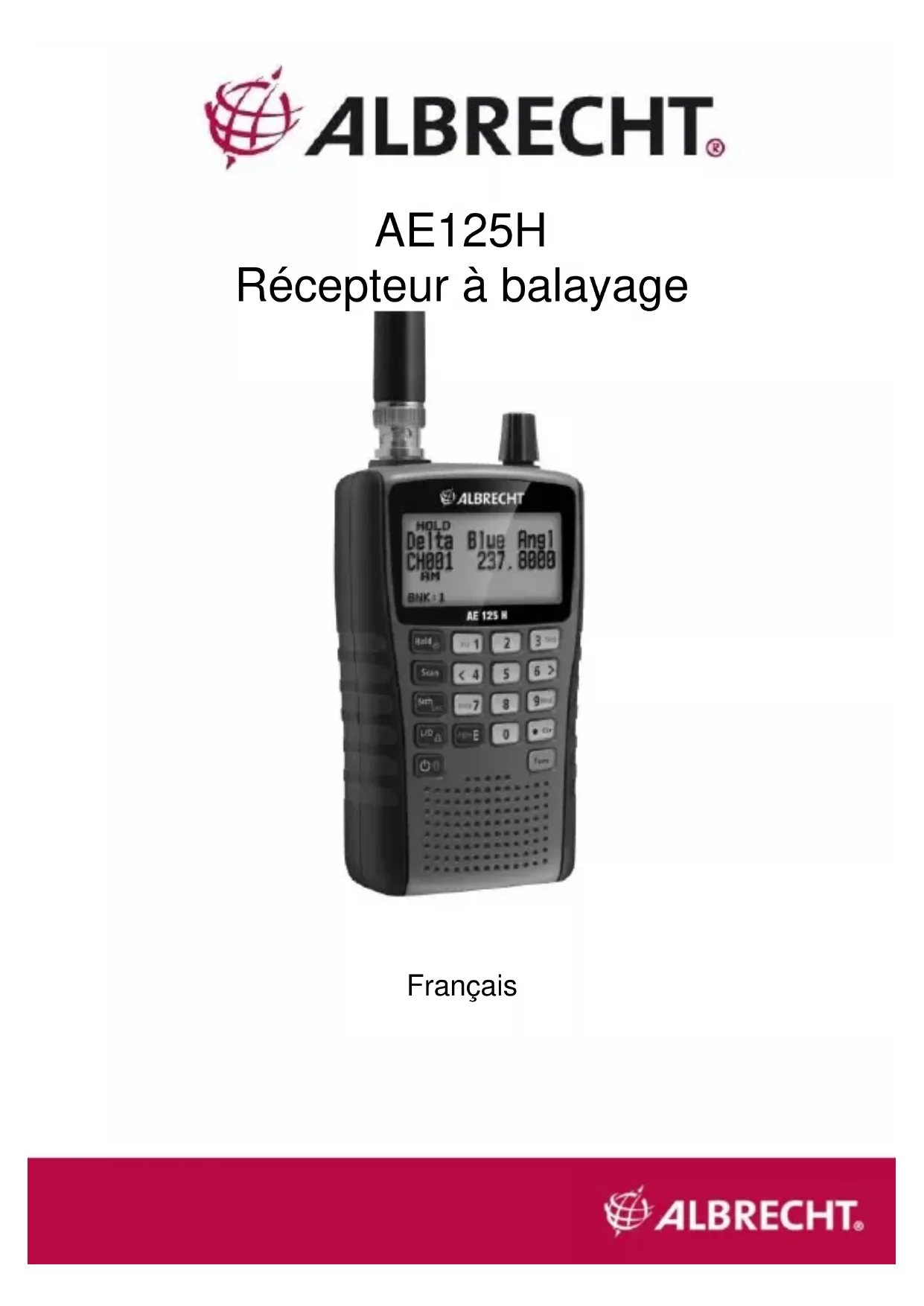

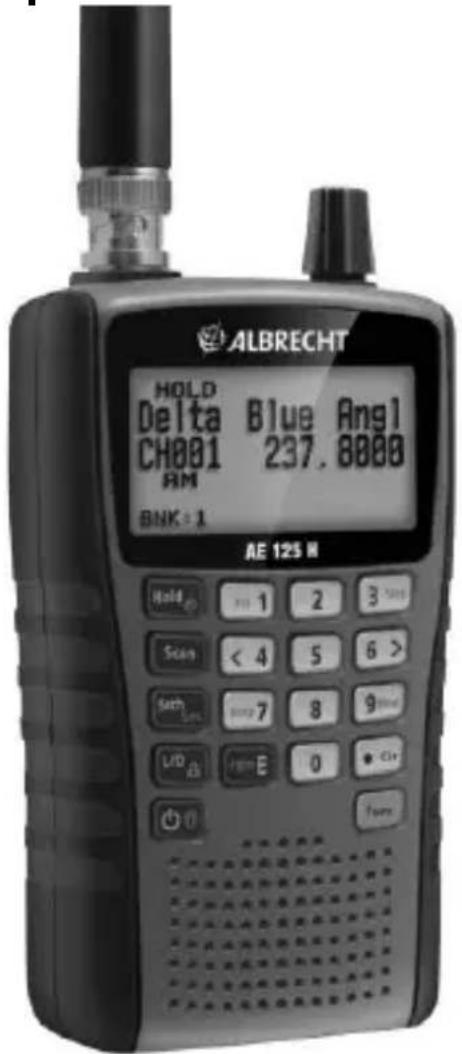

AE125H Récepteur à balayage

Français

Sommaire

Précautions 121

Précautions d'Utilisation des Écouteurs! 121

Avertissement! 121

Introduction 121

Utilisation legale d'un scanner 122

Plan Bande 1 125

Plan Bande 2 126

Compris avec votre Scanner 127

Que虑 dire Balayage? 128

Que veut dire Recherche? 128

Qu'elle est la signification de CTCSS/DCS ? 128

Balayage conventionnel 129

Fonctionnement Simplex 130

Fonctionnement avec Repéteur 130

ComPRENDELesBanques 130

Banques de stockage de canaux 130

Banque de Recherche de Services 131

Banques de Recherche Personnalisée 131

Configurer votre Scanner

Branchement de l'Antenne

Branchement d'Écouteurs/d'un Casque

Branchement d'un Haut-Parleur d'Appoint

Réglage de la Prince pour Ceinture

Alimentation du Scanner

Chargement des piles Ni-MH

À propos de votre Scanner

Faire connaissance avec votre Scanner

Mise en Marche du Scanner

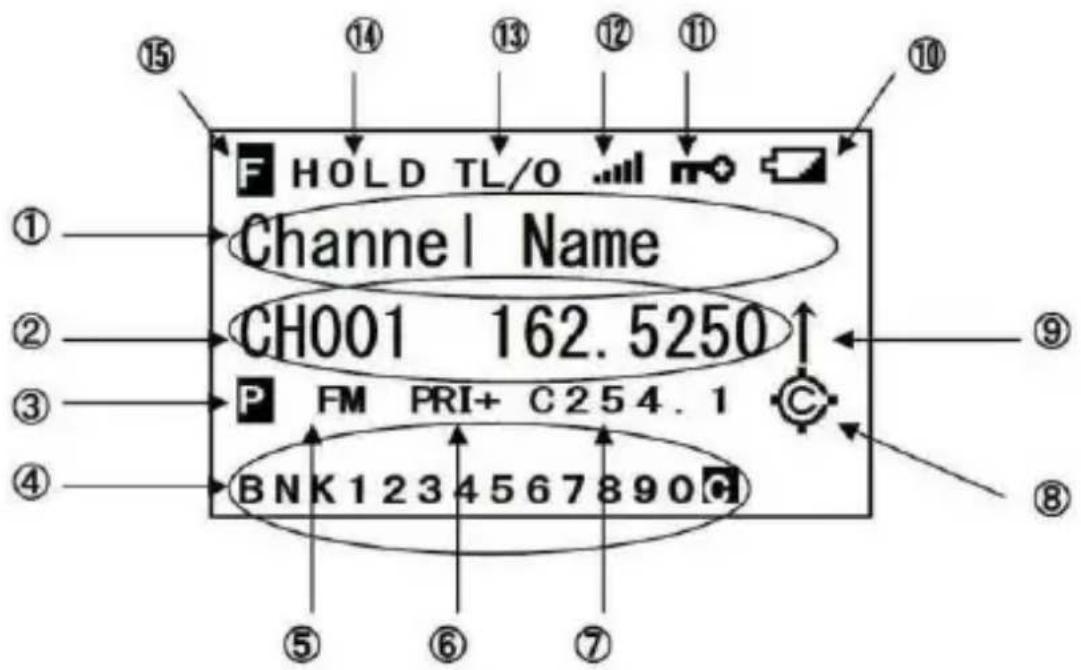

Un Regard sur l'Affichage

Paramétrer votre Scanner

Utilisation du bouton SCROLL CONTROL

Régler le volume

Régler le "silencieux"

Réglage du rétroéclairage

Régler le Contraste

Régler la Minuterie de Chargement 144

Utiliser le verrouillage Clavier 145

Parmétrer la Tonalité Bip 145

Réinitialisation du scanner 145

Programmation PC 145

Programmation des Canaux 145

Programmation des Etiquettes Texte des Canaux 147

Paramétrer CTCSS/DCS pour un Canal 147

Paramétr Ler Modulation des Canaux 148

Paramétrer le Canal Prioritaire 149

Paramétrre le Délai Canal 149

Vider une banque 150

Balayage des Canaux Stockés 151

Modes de Balayage Prioritaires 152

Sélection manuelle d'un Canal 153

Verrouillage des canaux 153

Déverrouiller les canaux 154

Déverrouiller tous les canaux au sein des banques actuelles

activées pour le balayage 154

Mode Recherche Services

155

Mode de Recherche Personnalisée 156

157

Mode Recherche Rapide 158

158

Options de Recherche 159

Recherche CTCSS/DCS 159

Programmation des Plages de Recherche Personnalisée 160

Stockage des Fréquences de Recherche Trouvées 160

Verrouillage des Fréquences de Recherche 161

Verrouillage des Fréquences de Recherche 162

Déverrouillage de toutes les Fréquences de Recherche 162

Paramétrage du Pas de Fréquence Setting 162

Définir la Modulation 163

Close Call 163

Utilisation de la Fonction Close Call 163

Sélection des Modes Close Call 164

Mode Close Call uniquely 165

Paramétrage des bandes Close Call 166

Français 119

Alerte Close Call 167

Banque Entrées Close Call 167

Délai Close Call 168

Specification Techniques 169

Références 172

CTCSS Fréquences CTCSS en Hz 172

Codes DCS 172

Distorsions 173

Accessoires facultatifs 173

Deux ans de garantie à compter de la date d'achat 174

Déchets d'Equipements Electriques et Electroniques (DEEE) et recyclage 174

DECLARATION UE DE CONFORMITE SIMPLIFIEE 175

Questions techniques et réparation : 175

Précautions

Avant d'utiliser votre apparéil, lisez les instructions de ce guide et appliquez-les scrupuleusement.

Précautions d'Utilisation des Écouteurs!

Régler le volume à un niveau audio comfortable en provenance du haut-parleur avant de brancher l'écouteur monophonique ou le casque d'écoute stéreo d'impédance ajustate (recommendation 32 Ohms). Sinon, vous pourrez être incommodé ou subir des troubles auditifs si le volume devient soudain trop fort à cause du réglage de la commande de volume ou silencieux. Le risque dépend du type d'écouteur que vous introduisez dans votre canal auriculaire.

Avertissement!

Alan ne prétend pas que son apparéil est étanche aux infiltrations d'eau. Pour réduire les risques d'incendie et de chic électrique, n'exposez pas votre apparéil à la pluie ou à l'humidité.

Introduction

Merci d'avoir acheté un scanner portable Albrecht AE125H. Cet apparéil est polyvalent, compact et facile à utiliser. Il offre toutes les fonctions standard de balayage, plus la nouvelle technologie de capture des signaux RF Close Call™, conçue pour vous aider à détecter et identifier les signaux radio de forte puissance prêsent dans votre secteur. Vous pouvez programmer jusqu'à 500 féquences dans la mémoire du scanner, soit manuellement, soit en utilisant un logiciel en option.

Le scanner vous permet de balayer les transmissions et il est préprogramme à l'aide de banques de services aux fins de commodité. Vous balayezrapidement les fréquences qui sont les plus généralement utilisées par la police et d'autres agencies sans être astreint à une programmation pénible et compliquée. Depuis votre scanner, vous pouvez surveiller :

• Les urgences
• Freenet
• PMR
• Marine

• Aviation

• Traffic CB

• Traffic radioamateurs

Utilisation légale d'un scanner

Dans la plupart des pays européens, l'utilisation d'un récepteur à balayage pour écouter des services de radio publics Gratis et autorisé. La plupart des pays autorisent les services météorologiques, radio amateur, radio CB et des services radio utilisaires, mais il est illégal dans certains pays déçouter la police ou des institutions similaires à travers les canaux sauvégardée en mémoire. Dans la législation allemande, cela dépend également de la station émettrice, dont les propriétaires permettent ou non la libre écoute de contrôle. En tout cas, si vous doivent entendre le traffic radio qui n'est pas destiné pour vous, il n'est pas autorisé à s'inscrite à ce traffic ou informer toute autre personne au sujet du contenu du traffic radio tels.

Caracteristiques clé du AE125H

10 Banques de Stockage de Canaux-Vous pouvez stocker jusqu'à 50 fréquences dans chacune des banques, soit un total de 500 fréquences ce qui vous permet d'identifier plus facilement les appeals.

Technologie d'interception de signaux proches Close Call™-vous peuvent configurer le scanner afin qu'il détecte et fournisse des informations sur les transmissions radio voisines.

Close Call - Ne pas Déranger- vérifie l'existence d'une activitésignaux proches entre les réceptions sur canaux afin que les canaux actifs se soient pas interrompus.

Close Call - Stockage Temporaire- stocke de façon-temporaire et balaye les 10 dernières entrées Close Call dans la banque Entrées Signaux Proches.

Programmation PC- vous pouvez extraire de l'information du scanner et effectuer des téléchargesments sur ce dernier via votre ordinateur personnel.

Modes Silencieux CTCSS et DCS- recherche rapide des codes/tonalités CTCSS/DCS utilisés lors d'une transmission. Vous pouvez identifier jusqu'à 50 tonalités CTCSS et 104 codes DCS.

Accès direct- vous permet d'acceder directement à un canal.

Fonction Verrouillage- permet de configurer votre scanner afin qu'il ignore des fréquence ou canaux spécifiés lors d'un balayage ou d'une recherche.

Verrouillage Temporaire- permet de verrouiller facilement tout canal ou toute fréquence. Le verrouillage est désactivé lorsque vous coupez l'alimentation, puis rétabli si bien que vous n'avez pas à vousSouvenir de déverrouiller ultérieurement les canaux ou les fréquences.

Circuit Triple-Conversion- élimine virtuellement toute interférence liée aux images IF (fréquence intermédiaire), si bien que vous n'écoutez que la fréquence sélectionnée.

Étiquetage Texte- vous pouvez dénommer chaque canal en utilisant jusqu'à 16 caractères par nom.

Banques de Services- les fréquences sont préréglées dans 7 banques radio distinctes - Urgences, Freenet, PMR, Marine, Aviation, traffic CB et traffic radioamateurs - afin de facilititer la localisation de types spécifique d'appels et la recherche au sein de toute bande ou de l'ensemble de ces dernières.

Balayage Prioritaire avec Ne pas Déranger- vous permet de programmer un canal pour chacune des banques (10 en tout) pour que le scanner vérifie ensuite chaque canal toutes les 2 secondes alors qu'il balaye les banques afin que vous ne passiez pas à coté de transmission sur ces canaux. Do Not Disturb empêche le scanner d'interr compromise une transmission lors de la réception.

Balayage Priorité Plus- vous pouvez paramétrer le scanner de manière à ce qu'il ne balaye que les canaux prioritaires.

Balayage/délai de recherche/Reprise- permet deCHOISIR si le scanner doit marquer une pause à la fin de la transmission afin d'attendre une réponse. Vous pouvez paramétrer la durée du délambda pour chaque canal, Recherche Signaux Proches et Recherche Service. Vous pouvez également paramétrer un délambda négatif afin que le scanner s'arrête sur des transmissions pendant un temps donné puis reparte automatiquement.

Recherche Personnalisée- vous permet de programmermer jusqu'à 10 Plages de Recherche Personnalisée et d'effectuer une recherche sur l'une de ces plages ou sur l'ensemble de ces dernières.

Recherche rapide- vous permet d'entrer une fréquence et de démarrer une recherche au dessus ou en dessous de cette fréquence.

Turbo Search- augmente automatiquement la vitesse de recherche des bandes de 100 à 300 incréments par seconde, avec des incréments de 5 kHz.

Verrouillages Recherche- vous pouvez verrouiller jusqu'à 200 fréquences de recherche.

100 fréquences temporaires et 100 fréquences permanentes en modes Recherche Personnalisée, Recherche Service, Recherche Signaux Proches, ou Recherche Rapide.

Pas de Fréquence- Vous permet de sélectionner un pas de fréquence (5, 6.25, 8.33, 10, 12.5 ou 20 kHz) pour chacune des bandes couvertes.

Modulation- Vous permet deCHOISIR la modulation (AM ou FM) pour chacune des bandes couvertes.

Rétroéclairage de l'Affichage-Vous pouvez allumer/éteindre le rétroéclairage LCD, le paramétrer pour qu'il ne fonctionne que sur silencieux, que sur pression d'une touche ou, sur les deux.

Indicateur de Puissance du Signal- indique la puissance du signal pour repérer les transmissions les plus puissantes.

AntenneSouple avec connecteur BNC-assure une belle qualite de réception dans les zones de fort signal,avec une conception prevue pour éviter la rupture de l'antenne. Pour améliorer la réception, vous pouvez également brancher une antenne externe.

Sauvegarde de la mémoire- conserve les fréquences stockées dans la mémoire pendant un temps prolongé en cas de panne de l'alimentation électrique normale du récepteur.

Trois Options d'Alimentation- vous permet d'alimenter le scanner avec les deux piles AA rechargeables ou alcalines incluses ou avec le cable USB fourni.

Chargeur Intégré- vous permet de charger les piles Ni-MH à l'intérieur du scanner en utilisant un port USB sur tout ordinateur et le cable USB fourni.

Tonalités de Confirmation des Touches-Vous pouvez activer/désactiver une tonalité qui sonne lorsque que vous effectuez correctement une action ou commettez une ereur.

Verrouillage des Touches- vous permet de verrouiller les touches du scanner afin de prévenir toute modification accidentelle de la programmation du scanner.

Économie des Piles- intervent en l'absence de transmission pendant 1 minute en mode Attente Balayageet tout mode Attente Recherche (en dehors de Balayage Prioritaire et de Close Call). Cette fonction coupe l'alimentation RF pendant 1 seconde et la rétablit pour 300 ms afin de prolonger la durée de vie de la pile.

Alerte Pile Faible- l' icône clignote sur l'affichage et une tonalité vous rappelle, toutes les 15 secondes, que la puissance de la batterie est faible.

Plage de Fréquences

Ce tableau repertorie les plages de fréquence, les pas de fréquence par défaut, les modulations par défaut et les types de transmissions que vous pouvez suivre pour chacune des plages.

Plan Bande 1

Plage de fréquences (MHz)	Pas par défaut (kHz)	Mode
25.00000 - 27.99500	5.0	FM
28.00000 - 30.19500	5.0	FM
30.20000 - 49.99500	5.0	FM
50.00000 - 79.99500	5.0	FM
80.00000 - 82.99500	5.0	FM
83.00000 - 83.99500	5.0	FM
84.00000 - 88.00000	5.0	FM
108.00000 - 136.99166	8.33	AM
137.00000 - 137.99375	6.25	FM
138.00000 - 143.99375	6.25	FM
144.00000 - 145.99375	6.25	FM
146.00000 - 155.99375	6.25	FM
156.00000 - 157.43125	6.25	FM
157.43750 - 157.99375	6.25	FM
158.00000 - 160.59375	6.25	FM
160.60000 - 162.02500	6.25	FM
162.03125 - 162.59375	6.25	FM
162.60000 - 174.00000	6.25	FM
225.00000 - 399.98750	12.5	AM
400.00000 - 439.99375	6.25	FM
440.00000 - 449.99375	6.25	FM
450.00000 - 465.99375	6.25	FM
466.00000 - 469.99375	6.25	FM
470.00000 - 512.00000	6.25	FM
806.00000 - 960.00000	12.5	FM

Plan Bande 2

(Ce plan Bande est plus particulièrement destiné à l'Allemagne)

Plage de fréquences (MHz)	Pas par défaut (kHz)	Mode
25.00000 – 27.99500	5.0	AM
28.00000 – 30.19500	5.0	AM
30.20000 – 49.99500	5.0	FM
50.00000 – 79.99500	5.0	FM
80.00000 – 82.99500	5.0	FM
83.00000 – 84.01000	5.0	FM
84.01500 – 87.29500	20.0 avec décalage de 15.0 kHz	FM
108.00000 – 136.99166	8.33	AM
137.00000 – 137.99500	5.0	FM
138.00000 – 143.99500	5.0	FM
144.00000 – 145.98750	12.5	FM
146.00000 – 155.99000	10.0	FM
156.00000 – 157.42500	12.5	FM
157.43750 – 157.98750	12.5	FM
158.00000 – 160.58750	12.5	FM
160.60000 – 162.02500	12.5	FM
162.03000 – 162.59000	10.0	FM
162.60000 – 174.00000	10.0	FM
225.00000 – 399.98750	12.5	AM
400.00000 - 439.99375	6.25	FM
440.00000 - 449.99375	6.25	FM
450.00000 - 465.99000	10.0	FM
466.00000 - 469.99000	10.0	FM
470.00000 - 512.00000	6.25	FM
806.00000 - 960.00000	12.5	FM

Compris avec votre Scanner

• Scanner AE125H avec pince pour ceinture installée
  Antenne
• Piles Ni-MH rechargeables 2300 mAh
• Cable USB
  Adaptateur USB - CA
• Dragonne

Notions de Base sur le Balayage

Cette section vous apporte une vue d'ensemble sur la façon dont le balayage fonctionne. Vous n'avez pas vérablement besoin de connaître tout cela pour vous servir de votre scanner, mais un minimum de connaissances de base vous aidera à tirer parti, au moins, de votre AE125H.

Que veut dire Balayage?

Contrairement aux stations de radio AM ou FM les communications deux voies ne transmettent pas de façon continue. Notre AE125H balaye des canaux programmes jusqu'à ce qu'il trouve une fréquence active, puis s'arrête sur cette fréquence et se maintainière sur ce canal tant que la transmission se poursuit. Lorsque la transmission s'arrête, le cycle de balayage reprend jusqu'à ce que le scanner capte une autre transmission.

Que veutdireRecherche?

Le AE125H peut rechercher des fréquences actives. Ceci diffère du balayage car vous effectuez une recherche sur des fréquences qui n'ont pas été programmées dans le scanner. Lorsque vous désissez des bandes de fréquence à examiner, le scanner recherche toute fréquence active à l'intérieur des limites haute et BASSE que vous avez spécifiées. Dès que le scanner trouve une fréquence active, il s'arrête sur cette fréquence tant que la transmission se poursuit. Si vous considéréz que la fréquence est intéressante, vous pouvez la stocker dans l'une ou l'autre des banques. Sinon, vous pouvez poursuivre votre recherche.

Comprendre le Balayage

Qu'elle est la signification de CTCSS/DCS?

Votre scanner peut:gérer des systèmes faisant appel à un système de Silencieux à Tonalités Codées (CTCSS) ou à un système Silencieux à commande par Code numérique (DCS), ce qui permet au silencieux de ne s'ouvrir que lorsque la tonalité que vous avez programmée pour une fréquence spécifique est saisie lors de la transmission.

CTCSS et DCS sont des systèmes de signalisation de tonalité sous-audibles parfois désignés par PL ou DPL (termes déposés par Motorola pour désigner, respectivement, Ligne Privée et Ligne Numérique Privée). Les CTCSS et DCS sont uniquement utilisés pour les signaux FM et sont habituèlement associés, à la fois, aux fréquences amateurs et commerciales à deux voies. Ces systèmes font appel à une tonalité sous-audible qui accompagne le signal transmis.

Les CTCSS et DCS sont utilisés pour de nombreuses raisons. Dans des nombreux cas, les CTCSS et DCS sont utilisés pour restreindre l'accès à un repéteur commercial de telle façon que seules les unités qui

transmettent la bonne tonalité parallelement à leur signal peuvent "communiquer" avec le repéteur.

Les CTCSS et DCS sont également utilisés dans les zones qui sont le siège d'interférences et où plusieurs stations ayant des fréquences de sortie proches les unes des autres sont générées. Lorsque c'est le cas, vous pouvez percevoir de multiples communications sur la même fréquence. L'interférence entre les stations peut même être telle qu'il est impossible de réceptionner en clair l'une ou l'autre de ces stations. Notre scanner peut afferer à chaque fréquence reçue une tonalité sous-audible CTCSS ou un code DCS spécifique. Alors, lorsque vous receivez des signaux multiples, vous n'entendez que la transmission assortie de la tonalité CTCSS ou DCS que vous avez programmées. Si vous ne receivez pas la bonne tonalité en même temps que le signal, le silencieux du scanner demeure fermé et vous n'entendez rien.

Se reporter à la section Récérences de ce manuel, s'agissant des tableaux représentant les tonalités CTCSS et les codes DCS disponibles.

Balayage conventionnel

Le balayage conventionnel est un concept relativement simple. Dans un système conventionnel, on alloue à chaque groupe d'utilisateurs une fréquence unique (pour les systèmes simplex) ou deux fréquences (pour les systèmes à repéteur). Chaque fois que l'un d'entre eux transmet, cette transmission est toujours vehiculée sur la même fréquence. Jusqu'à la fin des années 1980 c'était le principe de base sur lequel les systèmes radio fonctionnaient.

Meme aujourd'hui, il existe de nombreux usagers 2 voies qui utilisent un système conventionnel :

• Aviation
  Radioamateurs
• Usagers PMR
• Nombreux usagers radio professionnelns

Lorsque vous souhaitez stocker un système conventionnel, tout ce dont vous avez besoin est de connaître la fréquence qu'il utilise. Lorsque vous balayez un système conventionnel, le scanner s'arrête brievement sur chaque canal pour déterminer si ce dernier est en activités. Si ce n'est pas le cas, le scanner passse rapidement au canal suivant. Si c'est le

cas, le scanner se stabilise sur la transmission jusqu'à ce qu'elle s'arrête.

Fonctionnement Simplex

Les systèmes Simplex utilisent une fréquence unique pour, à la fois, la transmission et la réception. La plupart des radios faisant appel à ce type de fonctionnement se limitent aux opérations inclues dans la ligne de vision. Ces types de radios sont féquèment utilisés sur les chantiers de construction ou lorsqu'il s'agit de radios de consommation courante, peu onèreuses, telles que les PMR. Typiquèment, la portée est de 1 à 10 km, en fonction du terrain et de nombreux autres facteurs.

Fonctionnement avec Repéteur

Les systèmes à repé教師 utilisent deux fréquences : l'une transmet depuis la radio vers un repé教師 central ; l'autre transmet à partir du repé教師 vers d'autres radios appartenant au système. Avec un système basé sur repé教師, ce dernier est placé au sommet d'un haut immeuble ou sur une tour radio qui procure une grande visibilité à la zone opérationnelle.

Quand un utilisateur émet (sur une fréquence d'entrée), le signal est intercepté par le repêuteur et retransmis (sur une fréquence de sortie). Les utilisateurs de radios écoulent toujours pour détecter une activités sur la fréquence de sortie et transmettent sur la fréquence d'entrée. Le repêuteur étant situé très haut, la ligne de vue est très grande. Les systèmes à repêuteur typiques procurent une couverture dans un rayon pouvant atteindre environ 40 km autour du repêuteur.

ComPRENDRE les Banques

Banques de stockage de canaux

Pour facilititer l'identification et la sélection des canaux que vous poulez écouter, les 500 canaux sont répartis en 10 banques de stockage contenant 50 canaux chacune. À l'intérieur de chaque banque de stockage, vous pouvez grouper les fréquences par département, emplacement, zone d'intérêt ou tout autre critère. Pour écouter une banque, appuyez sur la touche numérique correspondante. Ré-appuyez sur cette même touche pour cesser d'écouter la banque.

Banque de Recherche de Services

Le scanner est préprogrammé pour un grand nombre des fréquences allouées aux services radio Urgences, Freenet, PMR, la Marine, Aviation, traffic CB et traffic radioamateurs. Sept banques sont assignées à ces recherches et elles peuvent être utilisées exactement de la même manière que les banques de stockage de canaux pour rechercher les fréquences correspondantes en mode Recherche de Services.

Banques de Recherche Personnalisée

Les banques de Recherche Personnalisée vous permettent de programmer 10 plages de recherche personnalisée et de les explorer. Lors d'une recherche personnalisée, le scanner commence sa recherche à partir de la fréquence la plus BASSE de la plage de recherche sélectionnée jusqu'à la fréquence le plus élevé de ladite plage. Vous pouvez explorer l'une ou l'autre de ces plages ou chacune d'elles en activant ou en désactivant chaque banque de recherche comme c'est le cas pour les banques de stockage de canaux en mode Recherche.

Configurer votre Scanner

Ces directives vous aideront à installer et à utiliser votre nouveau scanner. Si votre scanner est soumis à des interférences ou à un bruit électrique, éloigner le scanner ou son antennée de la source. Vous pouvez également essayer de modifier la hauteur ou l'inclinaison de l'antenne caoutchouc.

Afin d'améliorer la réception du scanner, utilisez en option une antenné externe conçue pour une couverture multi-bandes. (Vous pouvez acheter ce type d'antenne dans un magasin d'électronique local). Si l'antenne en option ne possède pas de cable, utiliser un cable coaxial de 50 ohms pour la raccarder. Une prise d'adaptation pourra s'avérer nécessaire pour les antennes en option.

Utiliser des écouteurs monophoniques ou un casque stéreo d'impédance ajustate pour écouter en privé. Lire les précautions décrites à la page 121 de ce Manuel Utilisateur.

N'utilisez pas votre récepteur dans un environnement particulièrement humide, par exemple dans une cuisine ou une salle de bain.

Évitez de placer le scanner en contact direct avec le rayonnement solaire ou pres d' éléments ou de gains chauffant(e)s.

Branchement de l'Antenne

1. Aligner les encoches sur la périphérique du connecteur d'antenne avec les ergots du connecteur BNC du scanner.
2. Enforcer le connecteur d'antenne dans le connecteur du scanner.
3. Faire tourner la bague extérieure du connecteur d'antenne dans le sens horaire jusqu'à ce qu'elle se bloque en position.

Branchement d'une antennen en option

Le connecteur BNC du scanner permet de raccorder facilement une variété d'antennes en option, y compris une antennne mobile externe ou une antennne stationnaire d'extérieur.

Remarque: Utilisez uniquement un cable coaxial 50-ohm RG-58 ou RG-8 pour brancher une antenné extérieur. Si la distance entre l'antenne et le scanner est supérieure à 15 m, raccordez-la à l'aide d'un cable coaxial dielectrique RG-8 à faibles pertes. En dette de cette limite, un cable RG-58 suffit. Vous trouvez des adaptateurs BNC auprès de tout revendeur en composants électroniques.

Branchement d'Écouteurs/d'un Casque

Afin d'écouter de manière privée, vous pouvez brancher des écouteurs ou un casque stéreo avec prise mini-jack de 3,5 mm (non fournis) sur la prise casque au dessus du scanner. Un tel branchement désactive automatiquement le haut-parleur interne.

Branchement d'un Haut-Parleur d'Appoint

Dans un environnement bruyant, l'ajout d'un haut-parleur externe, place au bon endroit, peut vous assurer une écoute plus comfortable. Brancher la prise mini-jack de 3,5 mm du cable du haut-parleur sur le jack de votre scanner.

AVERTISSEMENT! Si vous branchez un haut-parleur externe sur la prise casque de votre scanner, ne jamais raccarder la ligne de sortie audio au secteur avec terre. Vous risquez d'endommager le récepteur.

Réglage de la Pince pour Ceinture

La pince pour ceinture, montée en usine sur votre récepteur, vous permet de transporter facilement votre récepteur. À l'aide d'un tournevis cruciforme, régler (desserrer) les vis de fixation ouPTRirer intégralement la pince pour ceinture.

Alimentation du Scanner

Vous pouvez alimenter votre scanner en utilisant des piles alcalines (ALK) non-rechargeables (non fournies) ou les piles Nickel-Metal-Hydrure (Ni-MH) rechargeables fournies. [Alan fournit un cable USB afin de charger les piles Ni-MH lors de la première installation et de les recharger à partie de votre ordinateur ou d'un adaptateur d'alimentation qui fournit une puissance de charge USB.]

Un interrupteur à l'intérieur du compartment piles permet de régler l'unité sur ALK ou bien sur Ni-MH.

AVERTISSEMENT! Les piles non-rechargeables peuvent s'échauffer ou éclater si vous tentez de les recharger.

ATTENTION :

• Dès que vous apercevez l'icone qui clènitote sur l'écran et que vous entendez un bip toutes les 15 secondes, vous doivent recharger ou remplancer les piles.
• Utilisez uniquement des piles neuves de la taille et du type requis.
• Ne laissez jamais des piles trop anciennes ou trop faibles à l'intérieur de votre apparéil. Leur electrolyte risque de s'échapper et d'endommager des circuits électroniques.
• Ne combinéz pas des piles usagées avec des nouvelles piles, ni des piles de type différent (standard, alcaline ou rechargeable), ni des piles rechargeables de capacité différentes.
• Ne pas utiliser ni charger des piles Ni-Cd ; ceci pourrait désenter un danger et endommager le scanner.

1. Vérifiez que le récepteur est étant.

2. Retirez le couvercle du compartment de piles.

3. Pour installer des piles alcalines, basculez le/selecteur place à l'intérieur du compartment de piles sur la position ALK à l'aide d'une pointe (par exemple la pointe d'un stylo à bille).

4. Insérez les piles en respectant le sens des polarités (+ et -) indiquées à l'intérieur du compartment de piles.
5. Refermez le compartment de piles.

Installation de piles rechargeables Ni-MH

Vous pouvez utiliser deux piles rechargeables Ni-MH pour alimenter votre scanner. Les piles Ni-MH livrées avec votre unité ne sont pas complètement chargeées ; vousdez虑 les charger complètement après les avoir installées dans votre scanner. Voir Chargement des piles NiMH, page 134, pour plus de détails.

1. Vérifiez que le récepteur est étant.
2. Retirez le couvercle du compartment de piles.
3. Utilisez un objet pointu, tel que la pointe d'un stylo à bille, pour régler l'interrupteur de selection des piles à l'intérieur du compartment sur Ni-MH pour les piles Nickel-Métal-Hydrure.
4. Insérer deux piles dans le compartment ainsi qu'indiqué par les symboles de polarité (+ et -) marqués à l'intérieur puis remettre le couvercle.

Remarque : Afin d'éviter d'endommager les piles Ni-MH, ne jamais les charger dans un endroit où la température est supérieure à 45^ ou inférieure à 4^ .

Chargement des piles Ni-MH

Le scanner possède un circuit intégré qui charge les piles Ni-MH fournies lorsqu'il est raccordé par un cable USB à un ordinateur (PAS un concentrateur USB) ou à un adaptateur CA ou CC qui fournit une puissance de charge USB. Vérifier que l'interrupteur de sélection des piles est réglé sur Ni-MH et que seules des piles Ni-MH rechargeables ont été insérées dans le scanner avant de le raccorder à votre ordinateur.

ATTENTION : N'essayez jamais de charger ou d'inverter des piles non rechargeables avec le selecteur de type de pile positionné sur Ni-MH. Le cable USB ne chargera les piles que si le récepteur est éteint.

1. Vérifiez que le récepteur est étéint. Le chargement des piles ne peut démarrer tant que le récepteur est allumé, même s'il est relié à un ordinateur par un cable USB.
2. Branchez le cable USB qui vous a eté fourni sur le port correspondant du récepteur.
3. Raccordez l'autre extrémité du cable USB au port USB de l'ordinateur ou à un adaptateur CA ou CC qui fournit une puissance de charge USB.

REMARQUE: Si vous vous raccordez à un port USB d'ordinateur, le PC vous invitera à définir des pilotes pour votre scanner. Les pilotes USB et des logiciels de programmation en option sont disponibles pour le téléchargement sur http://www.service.alan-electronics.de.

1. Le scanner affiche Chargement lorsqu'il charge les piles et Chargement Complet lorsque les piles Ni-MH sont complètement chargées.

Le tableau ci-dessous vous indique les messages d'etat pouvant etre affichés selon le type de pile et I'etat du recepteur.

Message LCD	Type de pile	Explication	État du récepteur
Chargement	Ni-MH	Chargement en cours.	Éteint
Pas de piles	Aucun	PAS de piles dans le scanner.	Éteint
Chargement Complete	Ni-MH	Chargement de l'unité terminé.	Éteint
Pas de Chargement	Alk./Ni-MH	Chargement impossible (le sélecteur de type de pile est positionné sur Alk.)	Éteint
Erreur Piles	Ni-MH	Impossible de charger les piles (piles usées).	Éteint
Tension non valide	Ni-MH	L'alimentation USB externe est hors limites.	Éteint

Voir aussi Régler la Minuterie de Chargement, page 144.

Si les piles sont bonnes, le scanner charge ces dernières. Si le récepteur n'arrive pas à déterminer immédiatement si les piles sont bonnes et peuvent être chargées, il les teste. Si le scanner conclut que les batteries sont bonnes, il démarre le chargement. S'il ne peut déclarer que les piles sont bonnes, il termine la vérification et l'icone pile se met à clignoter.

À propos de votre Scanner

Nous utilisons dans ce manuel quelques termes simples afin de déscrire les caractéristiques du scanner. Familiarisez-vous avec ces termes et avec les caractéristiques scanner et vous pourrez mettre immédiatement le scanner en service. Définissez simplement le type de communications que vous souhaitez receptionner, puis configurez le scanner pour qu'il recherche ces communications.

Une fréquence, exprimée en kHz ou MHz, est le paramètre de localisation d'une station. Afin de tracer des fréquences actives, vous doivent utiliser la fonction recherche ou considérer une fréquence de 参数e.

Outre le fait de chercher à l'intérieur d'une plage de fréquences sélectionnées, vous pouvez également effectuer une recherche dans les banques de services de votre scanner. Les banques de services sont des groupements prédéfinis de fréquences caractérisés par les types de services qui utilisent ces fréquences. Par exemple, de nombreuses fréquences radioamateurs sont repertoriées dans la banque de services HAM.

Lorsque vous recherchez puis trouvez une fréquence souhaitée, vous pouvez la stocker dans un élément de mémoire programmable appelé canal. Les canaux sont regroupés dans des banques de stockage de canaux. Le scanner possède 10 banques de stockage de canaux et chacune d'elles contient 50 canaux. Vous pouvez balayer les banques de stockage de canaux afin de voir si des fréquences qui y sont stockées sont actives.

Faire connaissance avec votre Scanner

Si les touches du scanner paraisent a priori compliquées, les informations suivantes devraient vous aider à comprendre les fonctions de chacune de ces touches.

Les touches de votre scanner possèdent différentes fonctions qui sontétiquétées au sommet des touches et sous ces dernières. Ces touchesfonctionnent en mode Normal et en mode Function. Le fait d'appuyer surFunc place le scanner en mode Function pendant 3 secondes puis il revient en mode Normal. Le scanner affiche Au cours de ces3 secondes vous pouvez appuyer sur d'autres touches et activer unefonction donnée. Le fait d'appuyer à nouveau sur Func avant expirationdes 3 secondes ramène en mode Normal et l'icone disparaît.

En mode Normal l'icone F n'est pas affichée.

Touché/ Icône	Appuyer pour...	Appuyer sur Func puis sur cette touche pour...
1/PRI	Saisir 1.	Accéder au menu Priority.
3/Step	Saisir 3.	Accéder au menu Step menu.
4/<	· Saisir 4. · Faire défilier vers la gauche en mode Edit Tag.	NA
6/>	· Saisir 6. · Faire défilier vers la droite en	NA
	mode Edit Tag.
7/Beep	Saisir 7.	Basculer sur le réglage Key- beep.
9/Mod	Saisir 9.	Basculer sur le réglage Modulation.
.Clr	· Saisir une virgule décimale. · Insérer un espace dans une chaîne de texte.	NA
Func	· Accéder au mode Function pour 3 secondes. · Revenir au mode Normal depuis le mode Function.	NA
Hold/ -C	· Rester sur le canal actuel. · Désactiver "rester" et reprendre le balayage/la recherche. · Suivre une fréquence non programmée après l'avoir entrée. · Accéder directement à un canal après l'avoir entré.	Accéder au menu Close Call.
Scan	Accéder au mode Scan ou le relancer.	NA
Srcch/Svc	Démarrer une Recherche Personnalisée.	Démarrer une Recherche Services.
L/O/ O	· Verrouiller temporairement un canal ou une fréquence de recherche (appuyer une fois). · Verrouiller de façon permanente un canal ou une fréquence de recherche (appuyer une fois). · Déverrouiller un canal ou une fréquence de recherche.	Vérouiller ou déverrouiller le clavier.
	Déverrouiller tous les paramétrages des banques de canaux ou fréquences de recherches activées (appuyer etmaintenir la,enforcé).
/	Mettre en marche et arrêté le scanner (appuyer etmaintenir la,enforcé). Mettre en marche et arrêté le rétroéclairage.	Accéder au menu Affichage/Chargement.
Pgm/E	Selectionner une donnée d'entrée ou un élément de menu. Accéder à un canal via son numérode canal.	Accéder au menu de Programmation de Canaux. Sauvegarder rapidement les fréquences sous différences modes.

Remarque: Activer SCROLL CONTROL pour faire défiler, vers le haut et vers le bas, les sélections de menus.

Mise en Marche du Scanner

Remarque: Assurez-vous que l'antenne du scanner est connectée avant de lemettre en marche.

1. Vous pouvez selectionner le plan bande (Plan Bande 1 ou 2) lorsque vous mettez votre scanner en marche. Lorsque vous appuyez sur en le maintainant enfoncé pendant 1 seconde pourmettrele scanner en marche,appuyeregalementsur1et la maintainir enfoncée pour le Plan Bande 1 ou sur 2 pour le Plan Bande 2.

2. Si le scanner est neuf ou a été réinitialisé, le mode par défaut est Scan Hold toutes les banques étant activées et Close Call Do-Not-Disturb activé. Sinon, le scanner affiche le dernier mode utilisé par le scanner avant que l'on arrête ce-dernier.

Un Regard sur l'Affichage

L'affichage dispose de témoins qui précisent le statut opérationnel en cours du scanner. Consultez-les pour mieux comprendre le déroulement des opérations.

Remarque : Ces icones n'apparaissent pasforcement toutes en même temps.

Élément	Explication
1	Nom du canal en mode Scan/Scan Hold. Nom de la Banque Recherche de Services/Personnalisée. Recherche Rapide en mode Quick Search. Entrées Close Call en mode Scan/Scan Hold. Close Call en mode Close Call Only.
2	Balayage en mode Scan. Recherche en mode Close Call Only. Fréquence et Numéro de canal. Fréquence de Recherche.
3	Indique un canal prioritaire.
4	BNK/SVC/SRC/BND indiquent les banques/bandes qui sont activées en modes Scan/Service Search/Custom Search/Close Call Only. concerne la banque Entrées Close Call.
5	AM/FM précise la modulation de fréquence/du canal.
6	• PRI signale un balayage Prioritaire. • PRI signale Ne pas Déranger - Prioritaire. • PRI+ signale un balayage Priority Plus.
7	Signale tout(e) code/tonalité reçu(e).
8	• inséré que la priorité Close Call. • que Close Call, Ne pas Déranger.
9	↑ ou ↓ indique le sens du balayage/de la recherche.
10	• signale que les piles sont faibles.
11	• indique que le verrouillage est activé.
12	• indique la puissance du signal.
13	• TL/O indique le verrouillage-temporaire. • L/O indique le verrouillage permanent.
14	• Rester sur un canal. • Rester sur une fréquence.
15	Indique le mode Function.

Paramétrer votre Scanner

Lorsque vous mettez votre scanner en marche pour la première fois, vous pouze paramétrer vos préférences affichage écran de même que niveaux "silencieux", volumes, luminosité, etc.

Utilisation du bouton SCROLL CONTROL

Faire tournier le bouton SCROLL CONTROL au sommet du AE125H afin de :

• Sélectionner les canaux
• Régler le volume
• Régler le "silencieux"
• Définir les paramètres d'affichage
• Choisir des caractères pour l'étiquetage texte
• Faire défiler vers le haut ou vers le bas les options d'un menu
• Change les canaux/fréquences en mode Hold
• Reprendre le balayage

Appuyer sur le bouton SCROLL CONTROL pour selectionner un paramètre.

Remarque : Le fait d'appuyer sur SCROLL CONTROL a le même effet qu'appuyer sur Pgm/E sur le clavier en mode Menu.

Régler le volume

1. Appuyer sur SCROLL CONTROL; le témoin de volume sonore et la tension des piles s'affichent.
2. Faire tournier SCROLL CONTROL pour régler le volume entre 0 et 15.
3. Appuyer sur SCROLL CONTROL pour fixer le volume.
4. Pour quitter le mode Volume sonore, appuyer de nouveau SCROLL ONTROL ou attendre 10 secondes afin de revenir au menu précédent.

Régler le "silencieux"

1. Appuyer sur Func, puis appuyer sur SCROLL CONTROL. Les tímoins de niveau du "silencieux" et de tension des piles apparaisent.
2. Faire tournier SCROLL CONTROL pour régler le niveau du "silencieux" entre 0 et 15.
3. Faire tournier SCROLL CONTROL jusqu'à ce que le son se coupe. Si le scanner capte des signaux discontinus non désirés ou des transmissions très faibles, augmenter le réglage du Silencieux afin d'augmenter le niveau de signal requis pour ouvrir le silencieux. Afin de pouvoir écouter une station faible ou éloignée, diminuer le réglage du silencieux.
4. Appuyer sur SCROLL CONTROL pour définir le niveau souhaité et revenir au mode précédent.

Réglage du rétroéclairage

Appuyer sur pour activer ou désactiver le rétroéclairage.

1. Appuyer sur Func puis sur pour visualiser le menu Display/Charge.

2. À partir de ce menu, faire défiler et aller à Set Backlight au sein des submenus. Appuyer sur SCROLL CONTROL.

3. Faire défiler afin de sélectionner l'un des paramétrages suivants :

4. Toujours désactivé - le Rétroéclairage est toujours étant.

5. Toujours activé - le Rétroéclairage est toujours allumé.
6. Allumé avec Silencieux - le Rétroéclairage est allumé quand le silencieux est ouvert et jusqu'à ce que le salarié se soit écoulé.
7. Allumé avec Appui sur touche - le Rétroéclairage s'allume pendant 10 secondes après avoir appuyé sur une touche quelconque.
8. Appui sur touche + Silencieux - active chacune des fonctions "Appui sur touche" et "Silencieux" mentionnées ci-dessus.

9. < Back - Retour au menu précédent.

10. Appuyer sur Pgm / E (ou appuyer sur SCROLL CONTROL) pour sauvegarder et revenir au menu précédent. (Par défaut = Toujours actisé)

11. Appuyer sur .Clr pour quitter.

Remarques : Si le rétroéclairage est paramétré sur Toujours activé et si

I'on appuie sur rétroéclairage s'eteint et le paramétrage de ce dernier devient Toujours désactivé.

Si le retroeclairage est paramétré sur Toujours désactivé et si l'on

appuie sur rétroéclairage s'allume et le paramétrage de ce dernier devient Toujours activé.

Régler le Contraste

Ce sous-menù du menu Display/Charge gère le contraste de l'affichage (apparance plus claire ou plusASFRE) pour s'adapter à différentes conditions de lecture. 15 réglages de contraste sont disponibles. Vous pouvez visualiser les changements de contraste en faisant défiler les paramètres.

1. Afin de régler le contraste, appuyer sur Func puis le menu Display/Charge s'affiche.

1. Faire defiler jusqu'à Set Contrast puis appuyer sur Pgm/E.

2. Faire défiler afin de visualiser les paramètres contraste.

3. ÀpRES avoir sélectionné un paramétrage, appuyez sur Pgm/E pour le valider et revenir au menu précédent.

4. Appuyer sur .Clr pour quitter.

Régler la Minuterie de Chargement

Le menuCharging Timer est également un sous-menu du menu Display/Charge. Il définit le temps pendant lequel le scanner charger a les piles lorsque vous branchez le cable USB fourni sur un port USB et le raccordez à votre scanner.

AVERTISSEMENT: La Minuterie de Chargement se réinitialisera sur le temps de chargement paramétré chaque fois que vous branchez le cable USB sur le scanner ou chargez les piles alors que ce cable USB est raccordé.

1. Pour paramétrer la Minuterie de Chargement appuyer sur

Func puis sur pour visualiser le menu Display/Charge.

1. Faire défiler jusqu'à Set Charge Time puis appuyer sur Pgm/E.
2. Faire défiler entre 1-14 heures (14 heures par défaut) et appuyer sur Pgm / E pour sauvegarder et revenir au menu précédent.

Durée de chargement maximale recommendée pour les piles Ni-MH :

1500 mAh	9 heures
1800 mAh	11 heures
2000 mAh	12 heures
2100 mAh	13 heures
2200 mAh	13 heures
2300 mAh	14 heures

1. Appuyer sur .Clr pour quitter.

Utiliser le verrouillage Clavier

Utiliser le verrouillage clavier pour éviter que des changements accidentels ne survennent au niveau des programmes. Lorsque le

clavier est verrouillé, seuIs Func, Hold,

CONTROL (volume seulement) sont opérationnels.

Appuyer sur Func puis sur L/O pour activer ou désactiver le verrouillage du clavier. Le scanner affiche Keypad Lock On ou Keypad Lock Off.

Parmétrer la Tonalité Bip

Appuyer sur Func puis sur Beep/7(ON = par défaut) pour basculer la tonalité de confirmation d'appui sur une touche de active à inactive.

Réinitialisation du scanner

AVERTISSEMENT: La réinitialisation du scanner efface toutes les données et paramétrages que vous aviez saisi(e)s. Vous ne pouvez pas recupérer des données programmées par l'utilisateur ayant été supprimées. Vous ne pouvez, en dernier recours, que réintroduire les données usine d'origine.

1. Appuyer puis maintainir enfoncées les touches 2, 9, puis Hold etmetre le scanner en marche.
2. Le scanner efface toutes les données et revient aux paramétrages initiaux, à l'exception du plan bande. All Memory Clear s'affiche.

Programmation PC

Raccordez votre scanner à votre PC à l'aide du cable USB pour :

• Programme des canaux sur le scanner
  Effectuer des réglages

Lorsque vous raccordez le scanner à un ordinateur, plusieurs pages-écran sont affichées pour vous guider dans la programmation.

Les pilotes USB et des logiciels de programmation en option sont disponibles pour le téléchargement sur http://www.service.alan-electronics.de.

Programmation des Canaux

Maintenant que vous avez configuré votre scanner, vous étés prét à utiliser les banques de services préprogrammées, les banques de

recherche personnalisée, et la fonction Close Call. Vous pouvez également programmer vos mémoires de canaux ou reprogrammer vos 10 mémoires de banques de recherche personnalisée.

Avant que le scanner puisse démarrer le balayage, vous devez programmer une fréquence sur, au moins, un canal.

1. Pour selectionner un canal, appuyer sur Hold puis saisir le numero de canal. (1-500).
2. Appuyer sur Pgm / E pour acceder au menu Channel. (Vous pouvez aussi appuyer sur Hold puis faire defiler jusqu'au canal; appuyer sur Func puis sur Pgm / E .)

Remarque 1: En faisant tourner SCROLL CONTROL en mode Fonction vous pourrez selectionner le premier canal dans chacune des banques.

Remarque 2 : Vous pouvez stocker rapidement des fréquences en mode "Scan Hold" en saisissant la fréquence et en appuyant sur Pgm/E.

1. Faire défiler pourmettre "Enter Frequency"en surbrillance puis appuyer sur Pgm/E.Vous visuaiserez le numero du canal et la fréquence actuèlement programmee.(Pour revenir à l'écran précédent,appuyer sur .Clr.)
2. Utiliser les touches numériques et .Clr pour les décimales afin de saisir la fréquence. Si vous faites une erreur, appuyer sur .Clr pour effacer l'affichage. Appuyer sur Pgm/E pour stocker la fréquence et revenir au menu Canaux.
3. Appuyer sur .Clr pour revenir au dernier écran.

Le scanner arrondit automatiquement le chiffre saisi à la fréquence valide la plus proche. Par exemple, si vous tapez 151,473 (MHz), le scanner l'arrondit à 151,475.

Si vous avez saisi une fréquence non valide, Out of Band apparait et le scanner émet trois bips consécutifs. Appuyer sur .Crl et saisir une fréquence valide. Si vous entrez une fréquence qui a déjà été saisie ailleurs, le scanner affiche le numéro du canal et Frequency Appears – Confirm? apparait.

Remarque: Le scanner vérifie d'abord la banque dans laquelle vous pouze stocker le canal. Si le scanner ne trouve pas de canal en double

Dans cette Banque, ce dernier vérifie ensuite les autres Banques qu'il contient. Au cas où le scanner trouverait un double dans l'une ou l'autre des Banques, le numéro de canal correspondant et un message confirmant l'existence d'une fréquence en double s'affiche.

Si vous avez saisi une mauvaise fréquence, appuyez sur .Clr puis saisissez la fréquence correcte. Si, de toute façon, vous poulez saisir ladite fréquence, appuyer sur Pgm/E pour l'accepter.

Programmation des Étiquettes Texte des Canaux

Vous pouvez personnaliser vos canaux en programmant des étiquettes textile (longueur maximale de 16 caractères) afin de faciliter l'identification des fréquences des canaux. L'étiquette par défaut est le numéro de la banque suivi du numéro de canal au sein de la banque.

1. Pour selectionner un canal, appuyer sur Hold puis saisir le numero du canal.
2. Appuyer sur Pgm/E pour acceder au menu Channel. (Vous pouvez aussi appuyer sur Hold puis faire défiler jusqu'au canal ; appuyer sur Func puis sur Pgm/E.)
3. Faire défiler pour sélectionner modifier étiquette puis appuyer sur Pqm/E.
4. Faire tournier SCROLL CONTROL pourCHOISIR les caractères, en appuyant sur > ou < pour déplacer le curseur vers la droite ou vers la gauche. Si vous faites une erreur, appuyer sur .Clr pour effacer le dernier caractère. Appuyer deux fois sur .Clr pour effacer tous les caractères. Poue annuler et quitter, appuyer sur L/O.
5. Appuyer sur Pgm/E pour sauvegarder l'étiquette et revenir au menu Channel.

Paramétrer CTCSS/DCS pour un Canal

Vous pouvez stocker une tonalité CTCSS ou un code DCS, paramétrer le scanner pour qu'il recherche des tonalités/codes, faire en sorte que le scanner ouvre le "silencieux" sur tout(e) code /tonalité, ou faire en sorte que le scanner n'ouvre le "silencieux" que si aucun CTCSS/DCS n'est détecté pour un canal quelconque. (Par défaut = Désactivé)

1. Pour selectionner un canal, appuyer sur Hold puis saisir le numero du canal.

2. Appuyer sur Pgm/E pour acceder au menu Channel. (Vous pouvez aussi appuyer sur HOLD puis faire defiler jusqu'au canal ; appuyer sur Func puis sur Pgm/E.)

3. Faire défiler pour sélectionner Set CTCSS/DCS et appuyer sur Pgm/E.

4. Faire défiler pour sélectionner l'une ou l'autre des options suivantes :

5. Off - le scanner ignore toutes les tonalités et ouvre le "silencieux" sur tout signal.

6. CTCSS - le scanner demande à l'utilisateur d'entrée la tonalité pertinente. Le "silencieux" s'ouvrira pour ce canal seulement si la tonalité coïncide.
7. DCS - le scanner demande à l'utilisateur d'entrée le code pertinent. Le "silencieux" s'ouvrira pour ce canal seulement si le code coincide.
8. CTCSS/DCS Search - le scanner affiche tout(e) code/tonalité utilisé(e), mais il ouvre le "silencieux" sur tout signal.
9. No Tone - indique que le "silencieux" d'un canal ne s'ouvrira que si aucun CTCSS/DCS n'est détecté.
10. <Back - renvoie au Menu Canaux.

Remarque: Si vous sélectionnez Off, CTCSS/DCS Search, ou No Tone, le scanner revient au menu canaux. Si vous avez sélectionné CTCSS ou DCS, vous pouvez alors désir la tonalité CTCSS tone ou le code DCS.

1. Faire défiler pour sélectionner, puis appuyer sur Pgm / E pour suavegarder et revenir au menu canaux.

Paramétrr la Modulation des Canaux

1. Pour selectionner un canal, appuyer sur Hold puis saisir le numero du canal.
2. Appuyer sur Pgm / E pour acceder au menu Channel. (Vous pouvez aussi appuyer sur Hold puis faire défiler jusqu'au canal; appuyer sur Func puis sur Pgm / E .)

3. Faire défiler pour sélectionner "Set Modulation" puis appuyer sur Pgm/E.

4. Faire défiler pour selectionner la modulation à partir des options suivantes :

5. AM - le scanner utilise la modulation AM.

6. FM - le scanner utilise la modulation FM.

7. Appuyer sur Pgm / E pour sauvegarder et revenir au menu canaux.

Remarque: Si la fréquence concernée se situe dans la bande aviation, vous ne pouvez pas désir la modulation FM.

Paramétrer le Canal Prioritaire

La fonction Prioritaire vous permet de définir, au sein de chaque banque, un canal stocké en tant que canal prioritaire. Lorsque la fonction

Prioritaire est activée, le scanner vérifie toutes les 2 secondes si le canal prioritaire de cette banque est en activités alors qu'il effectue le balayage de ladite banque. Cette fonction vous permet d'effectuer le balayage des canaux sans pour autant rater des signaux importants ou intéressants sur des canaux spécifique. P s'affiche pour identifier un canal prioritaire.

1. Pour selectionner un canal, appuyer sur Hold puis saisir le numero du canal.
2. Appuyer sur Pgm/E pour acceder au menu Channel. (Vous pouvez aussi appuyer sur Hold puis faire défiler juqu'au canal; appuyer sur Func puis sur Pgm/E.)
3. Faire défiler jusqu'à "Set Priority" puis appuyer sur Pgm/E.
4. Faire défiler jusqu'à " Set Priority" puis appuyer sur Pgm/E pour sauvegarder et revenir au menu canaux.

Paramétrer le Délai Canal

Ce paramétrage définit le nombre de secondes pendant lesquelles le scanner attend à l'issue d'une transmission avant de reprendre automatiquement le balayage. Si vous Sélectionnez une durée de délié négative, le scanner s'arrête sur la transmission pour la durée paramétrée, puis reprend automatiquement le balayage.

(Par défaut = 2 secondes)

1. Pour selectionner un canal, appuyer sur Hold puis saisir le numero du canal.

2. Appuyer sur Pgm/E pour acceder au menu Channel. (Vous pouvez aussi appuyer sur Hold puis faire défiler jusqu'au canal ; appuyer sur Func puis sur Pgm/E.)

3. Faire défiler jusqu'à "Set Delay" puis appuyer sur Pgm/E.

4. Faire tourner SCROLL CONTROL pour selectionner la durée de retard parmi les options suivantes :

5. -10 s - reprend après 10 secondes.

6. -5 s - reprend après 5 secondes.
7. 0 s - reprend immédiateurment.
   1s - attend une reponse pendant 1 seconde puis reprend.
8. 2 s - attend une réponsependant 2 secondes puis reprend.
9. 3 s - attend une réponse pendant 3 secondes puis reprend.
10. 4 s - attend une réponse pendant 4 secondes puis reprend.

11. 5 s - attend une réponse pendant 5 secondes puis reprend.

12. Appuyer sur Pgm / E pour sauvegarder et revenir au menu canaux.

Supprimer des Canaux

Vous pouvez supprimer toute la programmation relative à un canal.

1. Appuyer sur Hold puis saisir le numero du canal à supprimer.
2. Appuyer sur Pgm/E pour acceder au menu Channel. (Vous pouvez aussi appuyer sur Hold puis faire defiler jusqu'au canal ; appuyer sur Func puis sur Pgm/E.)
3. Faire défiler pour sélectionner Delete Channel puis appuyer sur Pgm/E.
4. Sur Confirm Delete?, appuyer sur Pgm/E pour supprimer le canal ou sur .Cir pour annuler et revenir au menu Channel.

Vider une banque

Vous pouvez supprimer tous les canaux d'une banque.

1. Appuyer sur Hold pour sélectionner tout canal dans la banque, puis saisir le numéro dudit canal.

2. Appuyer sur Pgm / E pour acceder au menu Channel. (Vous pouvez aussi appuyer sur Hold puis faire défiler jusqu'au canal ; appuyer sur Func puis sur Pgm / E .)

3. Faire défiler pour sélectionner Clear Bank et appuyer sur Pgm/E.

4. Sur Confirm Clear?, appuyer sur Pgm/E vider la banque ou .Clr pour annuler et revenir au menu Channel menu.

Balayage des Canaux Stockés

Appuyer sur Scan pour lancer le balayage des canaux.

Le scanner procède au balayage de tous les canaux non verrouillés dans les banques activées, ceci, selon l'ordre des canaux. Dès qu'il détece une transmission, il s'arrête dessus.

Lorsque le balayage de toutes les banques normales est terminé, le scanner effectue le balayage d'une banque de stockage de canaux dénommée Entrées Close Call (si elle est activée). Il s'agit d'une banque qui stocke automatiquement les fréquences détectées sous unquelconque mode Close Call. Vous verrez Close Call Hits sur l'affichage. Si la banque Entrées Close Call est vide, le scanner ne procèle pas au balayage de cette banque.

En mode Scan, la ligne supérieure affiche le numero de la banque de canaux actuelle et la ligne inférieure affiche et fait defiler SCAN de la droite vers la gauche au moyen des indicateurs de direction (↑ ou ↓).

Les banques à balayer activées apparaissent sur la ligne la plus BASSE. Les numérodes banques à balayer désactivées ne s'affichent pas. Le numero de la banque en cours de balayage clignote.

• Vous pouvez ouvrir/fermer les banques à balayer en appuyant sur 1-9 ou sur 0, mais la banque à balayer doit toujours être activée. Si vous fermez toutes les banques à balayer, le scanner affichera Nothing to Scan. Vous pouvez ouvrir/fermer la banque Entrées Close Call en appuyant sur .Clr.
• Si vous foulez changer le sens de la recherche ou s'il s'agit d'une longue transmission et que vous foulez poursuivre le balayage, faire tourner le SCROLL CONTROL ou appuyer sur Scan.

Dès qu'il déteche une transmission, il s'arrête dessus. Quand la transmission prend fin, le scanner reprend le balayage en respectant le paramétrage de début relatif à chaque canal.

• Pour rester sur un canal, appuyer sur Hold.
• Pour naviguer entre les canaux, faire tournier le SCROLL CONTROL en mode Hold. Appuyer sur Hold pour relancer.

Lors du suivi d'une transmission, la ligne supérieure affiche la banque actuelle et le numero du canal de la banque (ou son nom s'il dispose d'une étiquette) et la ligne inférieure affiche le numero du canal dans le scanner et la fréquence, au moyen des indicateurs de direction ( ou ).

apparait sur l'affichage s'il s'agit d'un canal prioritaire. La modulation, l'icone mode Prioritaire (si Priorité est activée), et l'icone Close Call (si CC Pri ou CC-DND sont actifs) s'affichent également.

Tout CTCSS/DCS capté clignote lors d'une recherche CTCSS/DCS et apparait de manière fixe si cala a ete programme.

Les numéroes en bas de l'affichage désignent les banques à balayer sélectionnées. Le numéro de la banque en cours de balayage clignote en mode Receive.

• Pour verrouiller temporairement un canal, appuyer sur L / O .
• Pour verrouiller un canal de façon permanente, appuyer rapidement deux fois sur L/O . Voir Verrouillage des canaux à la page 153

Modes de Balayage Prioritaires

Le scanner offre quatre modes prioritaires différents. Ces modes opèrent également sous les modes Search et Hold (à l'exception du mode Close Call Only). (Par défaut = Désactivé)

En mode Scan ou Search, appuyer sur Func puis sur Pri/1 pour visualiser le menu Priority.

Faire défiler pourmettre l'une des options suivantes en surbrillance et appuyer ensuite sur Pgm / E pour la selectionner:

• Priority Off- ne recherche pas de canaux prioritaires.

• Priority DND- vérifie les canaux prioritaires toutes les 2 secondes, seulement s'il n'y a pas réception. Si vous paramétrrez le mode Priority sur "Priority DND", le scanner allume l'icone PRI pendant le balayage ou la recherche.

• Priority Scan- vérifie les canaux prioritaires toutes les 2 secondes. Si vous paramêtrez le mode sur Priority Scan, le scanner allume l'icone PRI pendant le balayage ou la recherche.

• Priority Plus- ne balaie que les canaux prioritaire dans les banques activées. Si vous paramêtrez le mode Priority sur Priority Plus, le scanner allume l'icone PRI+ pendant le balayage.
• Exit- Revient au mode précédent.

Remarque : Sieldom canal prioritaire n'est activé en vue d'un balayage, "Balayage Prioritaire - Pas de Canal" et le mode "Priorité" est désactivé.

Sélection manuelle d'un Canal

Vous pouvez surveiller de façon continue un canal sans passer par la fonction de balayage. C'est utile si vous captez une diffusion urgences sur un canal ou si vous souhaitez suivre un canal spécifique.

1. Afin de selectionner un canal manuellement, appuyer sur Hold et saisir le numero du canal.
2. Appuyer de nouveau sur Hold.

Verrouillage des canaux

Vous pouvez accroître la vitesse de balayage en verrouillant les canaux qui sont en transmission continue.

Lors de la réception sur un canal ou lorsqu'en mode "Scan Hold", appuyer une fois sur L/O pour verrouiller temporairement le canal.

Temporary L/O et TL/O apparaisent brièvement sur l'affichage. Le fait d'éteindre le scanner supprime le verrouillage-temporaire.

Appuyer rapidement deux fois sur L/O pour verrouiller le canal de façon permanente. Locked Out and L/O apparaisent brièvement sur l'affichage. Le fait d'éteindre le scanner NE supprime PAS le verrouillage.

Si vous verrouillez un canal en mode Scan le scanner reprend le balayage à partir du canal suivant.

Pour verrouiller un canal spécifique.

1. Appuyez sur la touche Hold.

2. Saisir le numéro du canal que vous voulez verrouiller puis appuyer de nouveau sur Hold. (Vous pouvez aussi appuyer sur Hold et faire défiler jusqu'au canal.)

3. Appuyer une fois sur L/O pour verrouiller temporairement ou appuyer rapidement deux fois sur L/O pour verrouiller le canal de façon permanente.

Remarque : Vous pouvez encore sélectionner manuellement un canal qui est verrouillé. Si vous verrouilles tous les canaux au sein de la banque sélectionnée, le scanner affiche All Locked! sur la deuxième ligne.

Déverrouiller les canaux

1. Appuyez sur la touche Hold.
2. Saisir le numéro du canal que vous souhaitez déverrouiller et appuyer de nouveau sur Hold. (Vous pouvez aussi appuyer sur Hold et faire défiler jusqu'au canal.)
3. Appuyer sur L / O . L / O (ou TL / O ) disparait.

Déverrouiller tous les canaux au sein des banques actuellement activées pour le balayage

1. Appuyer sur Hold pour arreter le balayage.
2. Appuyer sur L/O et la maintainir enforcée jusqu'à ce que Confirm Unlock All Channels? apparaisse sur l'affichage.
3. Appuyer sur Pgm / E pour tout déverrouiller ou sur .Clr pour annuler.

Mode Recherche Services

Si vous ne disposez pas de références sur les fréquences dans votre région, lancez une recherche pour才知道 une transmission. Vous pouvez faire une recherche sur les fréquences Urgences, Freenet, PMR, Marine, Aviation, traffic CB et traffic radioamateurs sans connaître les fréquences spécifiques utilisées dans votre région. Notre recepteur a été préprogrammé avec les fréquences qui ont été affectées à ces services.

Pour démarrer une Recherche Services, appuyer sur Func puis sur Srch/Svc. Dans que le scanner détecte une transmission, il s'arrête dessus. Quand la transmission prend fin, le scanner reprend la recherche en respectant le paramétrage de délai (voir page 159).

Lors d'une Recherche Services, la ligne supérieure affiche le nom du service present. La ligne inférieure affiche la fréquence de recherche et l'indicateur de direction (↑ ou ↓) la modulation.

Les banques de service activées apparaissent sur la ligne la plus BASSE. Les numérodes banques de service désactivées ne sont pas affichées. Le numero de la banque faisant l'objet de la recherche en cours clignote. Vous pouvez activer/désactiver les banques de service en utilisant 1-7 ; cependant, une banque de service doit toujours être activée. Si vous désactivez toutes les banques de service, le scanner affichera Nothing to Srch.

Si vous foulez changer le sens de la recherche ou s'il s'agit d'une longue transmission et que vous foulez poursuivre le balayage, faire tournier le SCROLL CONTROL ou appuyer sur Func puis sur Srch/Svc.

Modes Recherche Services/Attente

Pour rester sur une fréquence, appuyer sur Hold. Pour naviguer entre les fréquences, faire tourner SCROLL CONTROL alors que l'on est en mode Hold. Appuyer sur Hold pour reprendre.

Lorsqu'on suit une transmission, la ligne supérieure affiche le nom de la banque de service concernée et la ligne inférieure affiche le numéro du canal (s'il est défini) et la présente fréquence au moyen de l'indicateur de direction ( ou ).

La modulation, l'icone mode Priority (si Priorité est activée), tout CTCSS/DCS reçu (si activé), et l'icone Close Call (si CC Pri ou CC-DND est activé) apparaitront sur l'affichage.

Les nombres en bas de l'affichage montrent les banques de recherche de service activées. Le nombre de la banque actuellement en cours de recherche clignote en mode Receive.

Pour stocker une fréquence, appuyer sur Pgm / E . (voir Stockage des Fréquences de Recherche Trouvées en page 160.)

Pour verrouiller temporairement une fréquence, appuyer sur L / O .

Pour verrouiller une fréquence de façon permanente, appuyer rapidement deux fois sur L/O. Voir également Options de Recherche à la page 159 pour ce qui concerne le Délai, les paramétrages CTCSS/DCS, et le verrouillage/examen/déverrouillage des fréquences.

Mode de Recherche Personnalisée

Le mode de recherche Personnalisée vous permet de programmer et d'ausculter 10 plages de recherche personnalisée. Vous pouze faire une recherche simultanément sur l'une ou l'autre de ces plages ou reprogrammer chaque plage de recherche personnalisée. Dans une recherche personnalisée, le scanner effectue cette recherche à partir de la fréquence la plus BASSE de la plage que vous avez sélectionnée jusqu'à la fréquence la plus elevée de ladite plage. Cette fonction vous permet de faire une recherche à l'intérieur des plages de fréquences prédéfinies. (Voir également Programmation des Plages de Recherche Personnalisée, page 160). Les plages de fréquence prédéfinies sont :

Banque No.	Fréquence (MHz)
1	25.0000 – 27.9999
2	28.0000 - 30.1999
3	30.2000 - 49.9999
4	50.0000 - 88.0000
5	108.0000 - 136.9999
6	137.0000 - 143.9999
7	144.0000 - 174.0000
8	225.0000 - 399.9999
9	400.0000 - 512.0000
10	806.0000 - 960.0000

Pour lancer une recherche personnalisée, appuyer sur Srch/Svc. Dés que le scanner détecte une transmission, il s'arrête dessus. Quand la transmission prend fin, le scanner reprend la recherche en respectant le paramétrage de délai.

En cours de recherche, la ligne supérieure de l'affichage indique le nom de la banque actuellément en cours de recherche. La ligne inférieure affiche la fréquence de recherche et l'indicateur de direction (↑ ou ↓) la modulation.

Les banques de recherche activées apparaissent sur la ligne la plus)basse. Les numérores des banques de recherche désactivées ne

s'affichent pas. Le numéro de la banque faisant l'objet de la recherche en cours clignote.

• Vous pouvez ouvrir/fermer les banques de recherche en appuyant sur 1-9 ou sur 0. Une banque de recherche doit toujours être activée. Si vous fermez toutes les banques de recherche, le scanner affichera Nothing to Srh.
• Si vous foulez changer le sens de la recherche ou s'il s'agit d'une longue transmission et que vous foulez poursuivre la recherche, faire tournier le SCROLL CONTROL ou appuyer sur Srch/Svc.

Modes Recherche Personnalisée - Réception/Attente

Pour rester sur une fréquence, appuyer sur Hold. Pour naviguer entre les fréquences, faire tourner le SCROLL CONTROL en mode Hold. Appuyer sur Hold pour reprendre la recherche.

Lors du suivi d'une transmission, la ligne supérieure affiche le nom de la banque de recherche actuelle et la ligne inférieure affiche la fréquence actuelle au moyen des indicateurs de direction (↑ ou ↓)

La modulation, l'icone mode Priority (si Priorité est activée), tout CTCSS/DCS reçu (si activé), et l'icone Close Call (si CC Pri ou CC-DND est activé) apparaitront sur l'affichage.

Les nombres en bas de l'affichage désignent les banques de recherche activées. Le nombre de la banque actuellement en cours de recherche clignote en mode Receive.

• Pour stocker une fréquence, appuyer sur Pgm / E ; voir Stockage des Fréquences de Recherche Trouvées en page 160.
  Pour verrouiller temporairement une fréquence, appuyer sur L / O
• Pour verrouiller une fréquence de façon permanente, appuyer rapidement deux fois sur L/O . Voir également Options de Recherche à la page 159 pour ce qui concerne le Délai, les paramétrages CTCSS/DCS, et le verrouillage/examen/déverrouillage des fréquences.

Mode Recherche Rapide

Le mode Quick Search vous permet de saisir une fréquence et de lancer, vers le haut ou vers le bas à partir de cette fréquence, une recherche sous tout mode Hold (à l'exception de Close Call Only). Afin de lancer une Recherche Rapide en mode Scan ou Search, appuyer sur Hold pour rester sur tout canal ou toute fréquence. Saisir la nouvelle fréquence (mettre une virgule décimale afin de ne pas se rendre sur un canal) et appuyer de nouveau sur Hold pour paramétrer la fréquence.

Sur Recherche Rapide, appuyer sur Hold pour démarrer la recherche.

Pour démarrer une recherche à partir de la fréquence actuelle lors d'une Recherche Close Call, faire tourner SCROLL CONTROL en mode "Attente" et appuyer sur Hold pour lancer la recherche.

Dès que le scanner détecte une transmission, il s'arrête dessus. Quand la transmission prend fin, le scanner reprend la recherche en respectant le paramétrage de délié.

Lors de la recherche en mode Quick Search la ligne supérieure affiche Recherche Rapide et la ligne inférieure affiche la fréquence de recherche et la modulation au moyen des indicateurs de direction (↑ ou ↓).

Si vous foulez changer le sens de la recherche ou s'il s'agit d'une longue transmission et que vous foulez poursuivre la recherche, faire tournier le SCROLL CONTROL ou appuyer sur Srch/Svc.

Modes Recherche Rapide - Réception/Attente

Pour rester sur une fréquence, appuyer sur Hold. Pour naviguer entre les fréquences, faire tourner le SCROLL CONTROL en mode Hold. Appuyer sur Hold pour reprendre.

Lors du suivi d'une transmission, la ligne supérieure affiche Recherche rapide et la ligne inférieure affiche la fréquence actuelle et l'indicateur de direction (↑ ou ↓).

La modulation, l'icone mode Priority (si Priorité est activée), tout CTCSS/DCS reçu (si activé), et l'icone Close Call (si CC Pri ou CC-DND est activé) apparaitront sur l'affichage.

• Pour stocker une fréquence, appuyer sur Pgm/E. Voir Stockage des Fréquences de Recherche Trouvées, page 160.

• Pour verrouiller temporairement une fréquence, appuyer sur L/O.

• Pour verrouiller une fréquence de façon permanente, appuyer rapidement deux fois sur L/O.

• Pour quitter Recherche Rapide, appuyer sur Scan.

Voir également Options de Recherche à la page 159 pour ce qui concerne le Délai, les paramétrages CTCSS/DCS, et le verrouillage/examen/déverrouillage des fréquences.

Options de Recherche

Délai de recherche

Ce paramétrage définit le nombre de secondes pendant lesquelles le scanner attend à l'issue d'une transmission avant de reprendre la recherche. Si vous Sélectionné une durée de début négative, le scanner s'arrête sur la transmission pour la durée paramétrée, puis reprend automatiquement le balayage. (Par défaut = 2 secondes).

Ce paramétrage affecte, à la fois, Recherche et Close Call.

1. Appuyer sur Func puis sur Pgm/E en modes Service, Custom, ou Quick Search/Search Hold pour visualiser le menu Recherche.

2. Faire défiler jusqu'à Set Delay et appuyer sur Pqm/E.

3. Faire tourner le SCROLL CONTROL afin de sélectionner la durée du début à partir des options suivantes :

4. 10 s - reprend après 10 secondes.

5. -5 s - reprend après 5 secondes.
6. 0 s - reprend immédiatement.
   1 s - attend une réponse pendant 1 seconde puis reprend.
   2 s - attend une réponse pendant 2 secondes puis reprend.
   3 s - attend une réponse pendant 3 secondes puis reprend.
7. 4 s - attend une réponse pendant 4 secondes puis reprend.

8. 5 s - attend une réponse pendant 5 secondes puis reprend.

9. Appuyer sur Pgm / E pour sauvegarder et revenir au menu précédent.

Recherche CTCSS/DCS

Ce paramétrage déterminé si le scanner recherche une tonalité sub-audible lorsqu'il s'arrête sur une transmission lors d'une recherche. (Par défaut = Activé). Ce paramétrage affecte, à la fois, Recherche et Close Call.

1. Appuyer sur Func puis sur Pgm/E sous l'un ou l'autre des modes Services, Personnalisé ou Recherche Rapide/Attente Recherche pour visualiser le menu Recherche.
2. Placer SCROLL CONTROL sur Recherche CTCSS/DCS puis appuyer sur Pgm/E.

3. Faire tourner SCROLL CONTROL pour selectionner l'un des paramétrages suivants :

4. Recherche Désactivée

5. Recherche Activée

6. Appuyer sur Pgm / E pour sauvegarder et revenir au menu précédent.

Programmation des Plages de Recherche Personnalisée

Vous pouvez définir chaque plage de recherche utilisée lors d'une Recherche Personnalisée.

1. Appuyer sur Func puis sur Pgm/E en mode Recherche Personnalisée pour visualiser le menu Recherche.
2. Placer SCROLL CONTROL sur "Program Limits" et appuyer sur Pqm/E.
3. Placer SCROLL CONTROL sur Search Bank 1-10 et appuyer sur Pgm/E. Vous verrez la fréquence la plus BASSE precedemment programme. Sur"Lower", appuyer sur Pgm/E et utiliser le clavier pour saisir la fréquence la plus BASSE puis, appuyer sur Pgm/E.
4. Faire défiler jusqu'à "Upper" puis appuyer sur Pgm / E . Vous verrez la fréquence la plus haute précédemment programmée Utiliser le clavier pour saisir la fréquence de la limite supérieure puis, appuyer sur Pgm / E .
5. Appuyer sur .Cir pour revenir au menu Sélectionner Banque. Répéter pour chaque banque de recherche personnalisée que vous poulez reprogrammer puis appuyer sur Srch/Svc pour lancer la recherche.

Stockage des Fréquences de Recherche Trouvées

Vouspouvezstockerles fréquencestrouvées dans les banques de stockagede canaux sous tout mode Search,toutmode Close Call.

• Pour stocker une fréquence, appuyer sur Pgm / E .

• Pour stocker une fréquence dans la banque Entrées Close Call en tant que Canal.

• Banque de Stockage en mode Scan, appuyer sur Func puis sur Pgm/E.

Save Frequency s'affiche puis le scanner indique l'emplacement du premier canal vide. Pour selectionner un autre emplacement, faire tourner SCROLL CONTROL pour selectionner un autre canal puis appuyer sur Pgm/E pour stocker la fréquence ou sur .Cir pour quitter et revenir.

Le scanner sauvegarde la fréquence à l'emplacement du canal et vous conduit au menu canal pour leedit canal afin que vous puissiez personneliser les options canal.

Faire défiler vers toute option canal que l'on souhaite modifier. Voir Programmation des C, page 145.

Verrouillage des Fréquences de Recherche

Vous pouvez verrouiller jusqu'à 200 féquences de recherche : 100 féquences temporaires et 100 féquences permanentes.

Lors de la réception d'une fréquence sous tout mode Search ou mode Search Hold appuyer sur L/O une fois pour verrouiller temporairement la fréquence. Temporary L/O et TL/O apparaisent brièvement sur l'affichage. Lorsque le scanner est étant, le verrouillage temporaire est supprimé.

Appuyer rapidement deux fois sur L/O pour verrouiller la fréquence de façon permanente. Locked Out et L/O apparaisent brievement sur l'affichage. Lorsque le scanner est étant, le verrouillage N'EST pas supprimé.

Si vous verrouillez une fréquence en mode Search, le scanner reprend la recherche à partir de la fréquence suivante.

Remarques : Toute fréquence verrouillée sous un mode Recherche le sera également sous tous les modes de recherche Services, Personnalisée, Rapide et Close Call. Vous pouvez encore sélectionner manuellement une fréquence qui est verrouillée. Cependant, si vous verrouillez toutes les fréquences dans la banque de recherche sélectionnée, le scanner affiche "All Locked!" sur la deuxième ligne.

Verrouillage des Fréquences de Recherche

1. Appuyer sur Func puis sur Pgm/E sous tout mode Search ou Search Hold afin de visualiser le menu Search.
2. Faire défiler jusqu'à Review Lockouts puis appuyer sur Pgm/E.
3. Faire défiler jusqu'à Review Freq L/O puis appuyer sur Pgm/E.
4. Faire défiler pour voir toutes les fréquences verrouillées. L/O indique un verrouillage permanent et TL/O indique un verrouillage-temporaire. Appuyer sur le bouton L/O pour déverrouiller toute fréquence sélectionnée.

Déverrouillage de toutes les Fréquences de Recherche

1. Appuyer sur Func puis sur Pgm/E sous tout mode Search ou Search Hold afin de visualiser le menu Search.
2. Faire défiler jusqu'à Review Lockouts puis appuyer sur Pgm/E.
3. Faire défiler jusqu'à "Unlock All" et appuyer sur Pgm/E. Puis Confirm Unlock All Frequencies? apparait.
4. Appuyer sur Pgm / E pour confirmer ou sur .Clr pour annuler.

Vous pouvez également déverrouiller toutes les fréquences recherche/ Close Call, appuyer sur la touche L/O en la maintainant enforcée sous tout mode "Attente Recherche" jusqu'à ce que l'affichage pose la question Confirm Unlock All Frequencies?.

Appuyer sur Pgm/E pour confirmer ou sur .Clr pour annuler.

Paramétrage du Pas de Fréquence Setting

Vous pouvez modifier les pas de chacune des bandes. Les passionedes affectent, à la fois, Recherche et Close Call.

Pour la bande aviation, les pas sélectionnés affectent également la recherche services aviation.

1. Appuyer sur Func puis sur 3/Step pour acceder au menu pas de fréquence tout en gardant la fréquence en attente.
2. Le scanner affiche les pas actuels.
3. Faire tournier SCROLL CONTROL pour selectionner les pas entre Defaut, 5 kHz, 6.25 kHz, 10 kHz et 12.5 kHz. (pour la

bande aviation, 8.33 kHz ou 12.5 kHz (pour la bande 84.015 - 88 MHz, le pas de 20 kHz a été ajouté)

1. Appuyer sur Pgm / E pour faire la sélection puis revenir au mode précédent. Vous pouze également paramétrer le Pas de Fréquence par le biais du menu Recherche.

Remarque: Si vous éteignez le récepteur, le pas de fréquence est rétabli à sa valeur initiale.

Définir la Modulation

Vous pouvez changer la modulation de chacune des bandes. La modulation selectionnée affecte, à la fois, Recherche et Close Call.

Pour les bandes CB et HAM band, la modulation selectionnée affecte également la recherche services des bandes CB et HAM.

Pour la bande Aviation, la modulation est AM uniquement.

1. Appuyer sur Func puis sur 9/Mod pour changer la modulation tout en gardant la fréquence en attente.
2. Le scanner affiche la modulation pendant 1 seconde.
3. Puis revient au mode précédent.

Vous pouvez également paramétrer la Modulation par le biais du menu Recherche.

Remarque: Si l'on estint le scanner, la modulation est rétablie à sa valeur initiale.

Close Call

Utilisation de la Fonction Close Call

Contrairement à la recherche qui impose au scanner de se régler sur une fréquence pour vérifier s'il y a transmission, Interception des Signaux Proches (Close Call RF capture) détecte directement la présence d'un signal puissant proche et de règle sur la fréquence correspondante.

Interception des Signaux Proches s'avère très efficace pour détecter des fréquences dans des rassemblements tels que centres commerciaux et événements sportifs. Vous pouvez paramétrer le scanner de manière à ce que la détction Close Call travaille "en arrêté plan" alors que vous balayez d'autres fréquences, interrompe le balayage normal lorsque que

Close Call fonctionne ou, mette fin à la fonction Close Call pour utiliser le scanner normalement. Vous pouvez configurer le récepteur pour qu'il vous alerte lorsque la fonction Close Call détecte une fréquence. Vous pouvez également paramétrer les bandes de fréquence au sein desquelles vous poulez que le scanner recherche des transmissions.

En outre, le scanner stocke automatiquement les 10 dernières entrées reçues dans une banque temporaire dénommée "Close Call Hits" sous tout mode Close Call. Les entrées disparaîtrent lorsque vous coupez/ rétablissez l'alimentation. Vous pouvez également stocker ces fréquences temporaires dans les banques de stockage de canaux.

Interception des Signaux Proches s'avéré efficace pour localiser la source de transmissions locales telles que radios à deux voies portatives ou mobiles dans des zones exemples d'autres sources de transmission puissantes. Cependant, si vous vous trouvez dans une zone caractérisée par de nombreuses sources de transmission (transmetteurs radiomessagerie, tours radio multi-uses, dispositifs de contrôle du traffic, etc.), Interception des Signaux Proches peut ne pas trouver la transmission que vous recherchez, ou trouver une transmission autre que celle que vous recherchez.

Close Call fonctionne mistrusts avec certains types de transmission qu'vec d'autres. Il peut ne pas afficher correctement l'information sur la fréquence pour des antennes fortement directionnelles (telles qu'une antennée à faisceau radioamateur), si de nombreux transmetteurs fonctionnent simultanément dans la même zone, ou si le transmetteur est une station de télédiffusion.

Selection des Modes Close Call

1. En mode Scan ou Search appuyer sur Func puis sur Hold pour acceder au menu Close Call.
2. Faire défiler jusqu'au Close Call Mode puis appuyer sur Pqm/E.

3. Faire tourner SCROLL CONTROL et faire une selection entre les modes suivants :

4. Close Call Off-ferme Close Call.

5. Close Call DND - ne recherche les entrées Close Call qu'entre les transmissions, en évitant des coupures au niveau des transmissions en cours.

6. Close Call Pri (Priority) - recherche les entrées Close Call toutes les 2 secondes, même pendant les transmissions.

7. Close Call Only - effectue une recherche Close Call en continu jusqu'à ce que vous quittiez en appuyant sur Scan ou sur Srch/Svc.

8. < Back - revient au menu précédent.

9. Appuyer sur Pgm / E pour selectionner et revenir au menu Close Call.

Si I'on sélectionne Close Call DND ou Close Call Pri, l'icone Close Call s'affichera pour les modes Scan et Search.

Mode Close Call uniqueness

En mode Close Call Only, la première ligne affiche Close Call, CC Search défile de la droite vers la gauche sur la deuxième ligne et, l'icone Close Call clignote sur l'affichage.

Les bandes de recherche activées apparaissent sur la ligne la plus)basse. Les bandes de recherche désactivées ne sont pas affichées.

• Afin d'activer/désactiver les bandes Close Call, utiliser les touches numériques (1-6) sur le clavier.

Une bande de recherche doit toujours être activée. Si vous fermez toutes les bandes de recherche, le scanner affichera All Band Off!

• Pour rester sur une bande spécifique, appuyer sur Hold. Faire tourner SCROLL CONTROL et selectionner la bande à suivre.

Lorsque le scanner détecte une fréquence, CC Found ! apparait sur l'affichage. Le scanner émettra aussi un bip ou fera clignoter l'affichage (si activé) pour l'option Close Call Alert dans le menu Close Call menu.

• Appuyer sur une touche quelconque (autre que Hold) pour visualiser la fréquence affichée.

Lors du suivi d'une transmission Close Call, le scanner affiche Close Call sur la première ligne et la fréquence de suivi sur la seconde.

La modulation et tout CTCSS/DCS reçu (si activé) apparaitront également sur l'affichage.

Les numéros, en bas de l'affichage, indiquent les bandes Close Call activées. Le numéro de la bande actuellement en cours de recherche clignote.

Quand la transmission prend fin, le scanner reprend la recherche en respectant le paramétrage de délai.

Pour rester sur une fréquence, appuyer sur Hold.

Afin de lancer une Recherche rapide pour la fréquence actuelle, placer le SCROLL CONTROL en mode Hold et appuyer sur Hold pour démarrer la recherche.

Pour annuler l'entrée, faire tournier le SCROLL CONTROL.

Pour verrouiller temporairement une fréquence, appuyer sur L / O .

Pour verrouiller une fréquence de façon permanente, appuyer rapidement deux fois sur L/O .

Pour stocker une fréquence, appuyer sur Pgm / E . Voir Stockage des Fréquences de Recherche Trouvées en page 160.

Pour quitter le mode Close Call Only, appuyer sur "Scan".

Les paragraphs suivants décrivent le Délai, les CTCSS/DCS, les paramétrages Alerte, le paramétrage des bandes Close Call et les fréquences d'examen/de déverrouillage.

Paramétrage des bandes Close Call

Ce paramétrage vous permet de sélectionner toutes les bandes recherchées pour l'ensemble des modes Close Call.

1. Appuyer sur Func puis sur Hold pour visualiser le menu Close Call.
2. Faire défiler jusqu'à Close Call Bands et appuyer sur Pgm/E.
3. Faire défiler jusqu'à chacune des bandes que vous voulez activer/désactiver et appuyer sur Pgm/E.
4. Faire défiler pour activer C-Call Band On ou Off et appuyer sur Pgm/E.

25-88 VHF-Basse-Bande VHF Basse (25 - 88 MHz)
108-137 Aviation - Bande Aviation (108 - 137 MHz)
137-174 VHF-Haute-Bande VHF Haute (137 - 174 MHz)
225-320 MIL-Air - Bande Aviation Militaire (225 - 320 MHz)
320-512 UHF - Bande UHF (320 - 512 MHz)
- 806-960 800 MHz - Bande 800 MHz (806 - 960 MHz)

• "Back" - revient au menu précédent.

• Appuyer sur .Clr (ou faire défiler jusqu'à Back puis appuyer sur Pgm/E) pour revenir au menu Close Call.

Alerte Close Call

Ce paramétrage définit les réglages Bip d'Alerte et Lumière d'Alerte utilisés lorsque Signal Call est opérationnel. (Par défaut = Tous deux activés)

1. Appuyer sur Func puis sur Hold pour visualiser le menu Close Call.

2. Faire défiler jusqu'à Close Call Alert et appuyer sur Pgm/E. Sélectionner à partir des options suivantes :

3. Bip d'Alerte - Déterminé si le scanner émet un bit d'alerte lorsque Close Call détecte un signal.

4. Lumière d'Alerte - Déterminé si le scanner fait clignoter le rétro-éclairage de l'affichage lorsque Close Call détecte un signal.

5. "Back" - revient au menu précédent.

6. Faire défiler jusqu'à l'option que vous poulez activer/désactiver puis appuyer sur Pgm / E .

7. Faire défiler jusqu'à On ou Off puis appuyer sur Pgm/E.
8. Appuyer sur .Clr (ou faire defiler jusqu'à Back puis appuyer sur Pgm/E) pour revenir au menu Close Call.

Banque Entrées Close Call

Le scanner sauvegarde les 10 dernières entrées Close Call dans la banque de stockage-temporaire des Signaux Proches dénommée "Close Call Hits".

Ce paramétrage active/désactive la banque sous le mode Scan. (Par défaut = Désactivée)

1. Appuyer sur Func puis sur Hold pour visualiser le menu Close Call.
2. Faire défiler jusqu'à Scan Hits et appuyer sur Pgm/E.
3. Faire défiler jusqu'à Scan Hits On ou Off et appuyer sur Pgm/E pour sauvégarder et revenir au menu Close Call menu. (Par défaut = Désactivée)

Vous pouvez également stocker ces fréquences temporaires dans des banques de stockage de canaux lorsque vous les interceptez en mode Scan et faites défiler jusqu'à ces dernières en mode Scan Hold.

Voir également Stockage des Fréquences de Recherche Trouvées en page 160.

Délai Close Call

Ce paramétrage définit le temps pendant lequel le scanner attend à l'issue d'une transmission avant de reprendre la détction Close Call. Si vous sélectionnez une durée de début négative, le scanner s'arrête sur la transmission pour la durée paramétrée, puis reprend automatiquement le balayage. (Par défaut = 2 secondes).

Ce paramétrage affecte, à la fois, Recherche et Close Call.

1. Appuyer sur Func puis sur Hold pour visualiser le menu Close Call.
2. Faire défiler jusqu'à Set Delay et appuyer sur Pgm/E.

3. Faire défiler pour sélectionner la durée du début à partir des options suivantes :

4. -10 s - reprend après 10 secondes.

5. -5 s - reprend après 5 secondes.
6. 0 s - reprend immédiatement.
   1s - attend une reponse pendant 1 seconde puis reprend.
7. 2 s - attend une réponse pendant 2 secondes puis reprend.
8. 3 s - attend une réponse pendant 3 secondes puis reprend.
9. 4 s - attend une réponse pendant 4 secondes puis reprend.

10. 5 s - attend une réponse pendant 5 secondes puis reprend.

11. Appuyer sur Pgm/E pour sauvegarder et revenir au menu Close Call.

Recherche Close Call CTCSS/DCS

Ce paramétrage déterminé si le scanner rechercha une tonalité subaudible lorsqu'il s'arrête sur une transmission lors d'une détction Close Call. (Par défaut = Activée). Ce paramétrage affecte, à la fois, Recherche et Close Call.

1. Appuyer sur Func puis sur Hold pour visualiser le menu Close Call.

2. Faire défiler jusqu'à CTCSS/DCS Search et appuyer sur Pgm/E.

3. Faire défiler pour sélectionner l'une ou l'autre des options suivantes :

4. Recherche Désactivée

5. Recherche Activée

6. Appuyer sur Pgm / E pour sauvegarder et revenir au menu Close Call.

Température de fonctionnement: -20°C à +60°C

Close Call: -10°C à + 50°C

Exigences Alimentation : 2 piles AA Ni-MH rechargeables (2.4V CC)

2 piles AA Alcalines (3.0V CC)

Se branche sur un adaptateur CA ou un PC avec un cable USB.

(5.0V CC 500 mA)

Affichage LCD : LCD à matrice de points intégral 64 X 128 avec rétro-éclairage orangé.

Haut-parleur interne : 24 Ohm, diamètre 32 mm, Type Dynamique, 0.8W Max.

Banques de balayage : 10 banques

Canaux de balayage : 500 Canaux (50 canaux par banque)

Recherches Services : 7 Bandes

Urgences

Freenet

Systèmes PMR

Marine

Aviation

Traffic CB

Traffic radioamateurs

Recherches Personnalises : 10 Bandes

Bande de Recherche : 25 bandes pouvant être soumise à recherche

Vitesse de balayage: 80 canaux par seconde

Vitesse de recherche : 90 pas par seconde

270 pas par seconde (pas de 5 kHz)

Délai de balayage : 2 secondes (par défaut)

Puissance de sortie audio : Haut-parleur interne - 360 mW nominal (24 ohms)

Écouteurs (L-ch): 4 mW nominal

Sensitivité (12 dB SINAD) Nominale

Bande VHF Basse

Les caractéristiques, specifications et la disponibilité d'accessoires en option sont susceptibles de subir des modifications sans avis préalable.

Références

CTCSS Fréquences CTCSS en Hz

67.0	69.3	71.9	74.4	77.0	79.7
82.5	85.4	88.5	91.5	94.8	97.4
100.0	103.5	107.2	110.9	114.8	118.8
123.0	127.3	131.8	136.5	141.3	146.2
151.4	156.7	159.8	162.2	165.5	167.9
171.3	173.8	177.3	179.9	183.5	186.2
189.9	192.8	196.6	199.5	203.5	206.5
210.7	218.1	225.7	229.1	233.6	241.8
250.3	254.1

Codes DCS

023	025	026	031	032	036	043	047
051	053	054	065	071	072	073	074
114	115	116	122	125	131	132	134
143	145	152	155	156	162	165	172
174	205	212	223	225	226	243	244
245	246	251	252	255	261	263	265
266	271	274	306	311	315	325	331
332	343	346	351	356	364	365	371
411	412	413	423	431	432	445	446
452	454	455	462	464	465	466	503
506	516	523	526	532	546	565	606
612	624	627	631	632	654	662	664
703	712	723	731	732	734	743	754

Distorsions

Toutes les radios sont exposées aux "distorsions" (signaux parasites). Si vous scanner s'arrêté pendant un Balayage sans que vous entendiez quoi que ce soit, cela peut venir d'une distorsion. Les distorsions sont des signaux internes, généres par les propres circuits électroniques du récepteur. Les distorsions survennent en particulier pour les multiples de (cf. 32 MHz, 480 MHz) - (Horloge interne du CPU).

Vous pouze ignore les distorsions pour verrouiller la fréquence.

Accès à des conseils ou de la documentation en matière de réparation de votre(APpeuil

Toute la documentation technique est régulièrement mise à jour. Vous pouvez télécharger les dernières versions des manuels utilisateur, de la documentation technique et de la déclaration de conformité, de même que des conseils ou FAQ pour le dépannage ; à tout moment, à partir de notre serveur indiqué ci-dessous.

http://www.service.alan-electronics.de

Si vous rencontres un problème, veuilles jeter un coup d'eel au conseils de dépannage ou aux questions féquement posées (FAQ) avant de renvoyer votre Scanner au service réparations.

Accessoires facultatifs

Albrecht vous recommende d'utiliser les accessoires suivants. Ce sont seulement quelques exemples ; vous trouvez notre gamme completed'articles auxiliaires dans notre catalogue.

Numero de Commande	Articla auxiliaire
6158	Mini诉讼ne à fixation magnétique Albrecht Miniscan
6156	Antenne flexible à connecteur BNC AE Maxiscan, 25-1300 MHz
61700	Antenne stationnaire Albrecht Allband
7120	Haut-parleur externe CB 20
71450	Écouteurs
73671	Adaptateur CA 230 V

Information importante

Nous sommes légalement tenus d'inclure les dispositions et les informations de garantie et la déclaration de conformité de l'UE avec le mode d'emploi de chaque unité, et ce dans la langue de chaque pays.

Veuillez trouvez ces informations dans les pages suivantes.

Deux ans de garantie à compter de la date d'achat

Le Fabricant/revendeur garantit ce produit pour deux ans à compter de la date d'achat. Cette garantie couvre tout dysfonctionnement dû à une défaillance des composants ou à des fonctions incorrectes pendant la période de la garantie à l'exception des pieces d'usure, telles que batteries, égratignures de l'écran, défectuosité du boîtier, rupture de l'antenne et les défaillances dues à des raisons extérieures telles que corrosion, surtension à cause d'une source d'alimentation externe inappropriée ou l'utilisation d'accessoires inadéquats. La garantie ne couvre pas les défaillances dues à un usage non prévu.Contactez votre revendeur local pour réclamation sous garantie. Le revendeur réparera/remplacera ou envoie le produit à un centre de service agrée.

Vous pouvez également contacter directement notre station de réparation/agree. Incluez la preuve d'achat avec le produit et décrivez l'anomalie de la façon la plus précise.

Déchets d'Equipements Electriques et Electroniques (DEEE) et recyclage

La loi Européennes ne permet pas la mise au rebus des équipements ELECTriques et Electroniques usages avec les ordures menagères. Ramenez vous produit à un centre de collecte municipal pour être recyclé. Ce système de collecte est financé par les industriels pour garantir l'élimination respectue de l'environnement et le recyclage de matières premières précieuses.

DECLARATION UE DE CONFORMITE SIMPLIFIEE

Le soussigné, Alan Electronics GmbH, déclare que

l'équipment radioélectrique du type AE 125 H est

conformé à la directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à

l'adresse internet suivante:

http://service.alan-electronics.de/CE-Papiere

Téléchargement de la documentation technique :

www.service.alan-electronics.de

Questions techniques et réparation :

Courriel: [e-mail]

Demande de réparation :

Telephone: (+49) (0)6103 94 81 66

Tous droits réservé

Printed in Vietnam

U01UB374AZA(0)
