Type de produit	Interface universelle KNX pour interrupteur électrique
Marque	Busch-Jaeger
Modèle	2CKA006133A0150
Catégorie	Interrupteur électrique
Dimensions (H x L x P)	39 x 40 x 12 mm
Poids	0,05 kg
Alimentation	Via bus KNX (30 V DC typique)
Nombre de canaux	2, paramétrables en entrée ou sortie
Tension de sortie	3 à 5 V DC
Courant de sortie max.	2 mA, limité par résistance
Courant d'entrée	0,5 mA
Puissance dissipée max.	0,3 W
Protection	Contre courts-circuits, surcharges et inversion de polarité
Indice de protection	IP20 selon DIN 40 050
Classe de protection	III (très basse tension de sécurité)
Température de fonctionnement	-5 à 45°C
Montage	Encastré dans boîte d'installation électrique ø 55 mm
Raccordement bus	Par borne enfichable fournie
Raccordement entrées/sorties	4 câbles de 30 cm, rallonge possible jusqu'à 10 m
Mise en service	Via logiciel ETS (ETS2 V1.2a ou supérieur)
Nettoyage	Chiffon sec ou légèrement savonneux, sans produits caustiques
Entretien	Aucun entretien requis ; ne pas ouvrir (garantie annulée)
Sécurité	Installation par électricien qualifié ; respecter les normes en vigueur
Accessoires fournis	Borne de connexion au bus, câbles de raccordement

FOIRE AUX QUESTIONS - 2CKA006133A0150 Busch-Jaeger

Comment installer l'interrupteur 2CKA006133A0150 ?

L'installation doit être réalisée par un électricien qualifié. L'appareil se monte encastré dans une boîte d'installation électrique de diamètre 55 mm, derrière le bouton-poussoir. Le raccordement au bus KNX se fait par enfichage de la borne fournie. Respectez les normes électriques en vigueur.

Quelle est la tension d'alimentation de cet appareil ?

L'appareil est alimenté via le bus KNX, qui fournit une tension typique de 30 V DC. Aucune alimentation externe supplémentaire n'est nécessaire.

Combien de canaux possède l'interface universelle ?

L'appareil dispose de 2 canaux paramétrables en entrée ou en sortie via le logiciel ETS. Ils peuvent être utilisés pour connecter des boutons conventionnels, des contacts à potentiel flottant ou des LED.

Quelle est la longueur maximale des câbles de raccordement ?

La longueur de câble admissible entre l'appareil et les entrées/sorties est de 10 mètres maximum. Les câbles fournis mesurent environ 30 cm et peuvent être rallongés.

Comment programmer l'adresse physique de l'appareil ?

L'attribution de l'adresse physique se fait à l'aide du logiciel Engineering Tool ETS (à partir de la version ETS2 V1.2a). Le bouton de programmation est accessible et une LED rouge indique la saisie de l'adresse.

Puis-je utiliser des contacts secs ou des LED avec cet appareil ?

Oui, chaque canal peut être configuré en entrée pour des contacts à potentiel flottant (tension de scrutation fournie) ou en sortie pour alimenter des LED (3-5 V DC, 2 mA max). Les résistances de limitation sont intégrées.

Quel est l'indice de protection de l'appareil ?

L'indice de protection est IP20 selon DIN 40 050, ce qui signifie qu'il est protégé contre les corps solides de plus de 12 mm, mais pas contre l'eau. Il doit être installé dans un boîtier fermé.

Comment nettoyer l'interrupteur ?

Nettoyez-le avec un chiffon sec ou légèrement imprégné d'eau savonneuse. N'utilisez jamais de produits caustiques ou de solvants.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez d'abord le raccordement au bus et l'adresse physique. Si le problème persiste, assurez-vous que la programmation ETS est correcte. L'appareil ne contient aucune pièce réparable par l'utilisateur ; toute ouverture annule la garantie. Contactez un installateur qualifié.

Où puis-je trouver la documentation technique complète ?

La documentation technique détaillée (paramétrage, mise en service) est disponible en téléchargement sur le site www.BUSCH-JAEGER.de. Vous pouvez également consulter la notice fournie avec l'appareil.

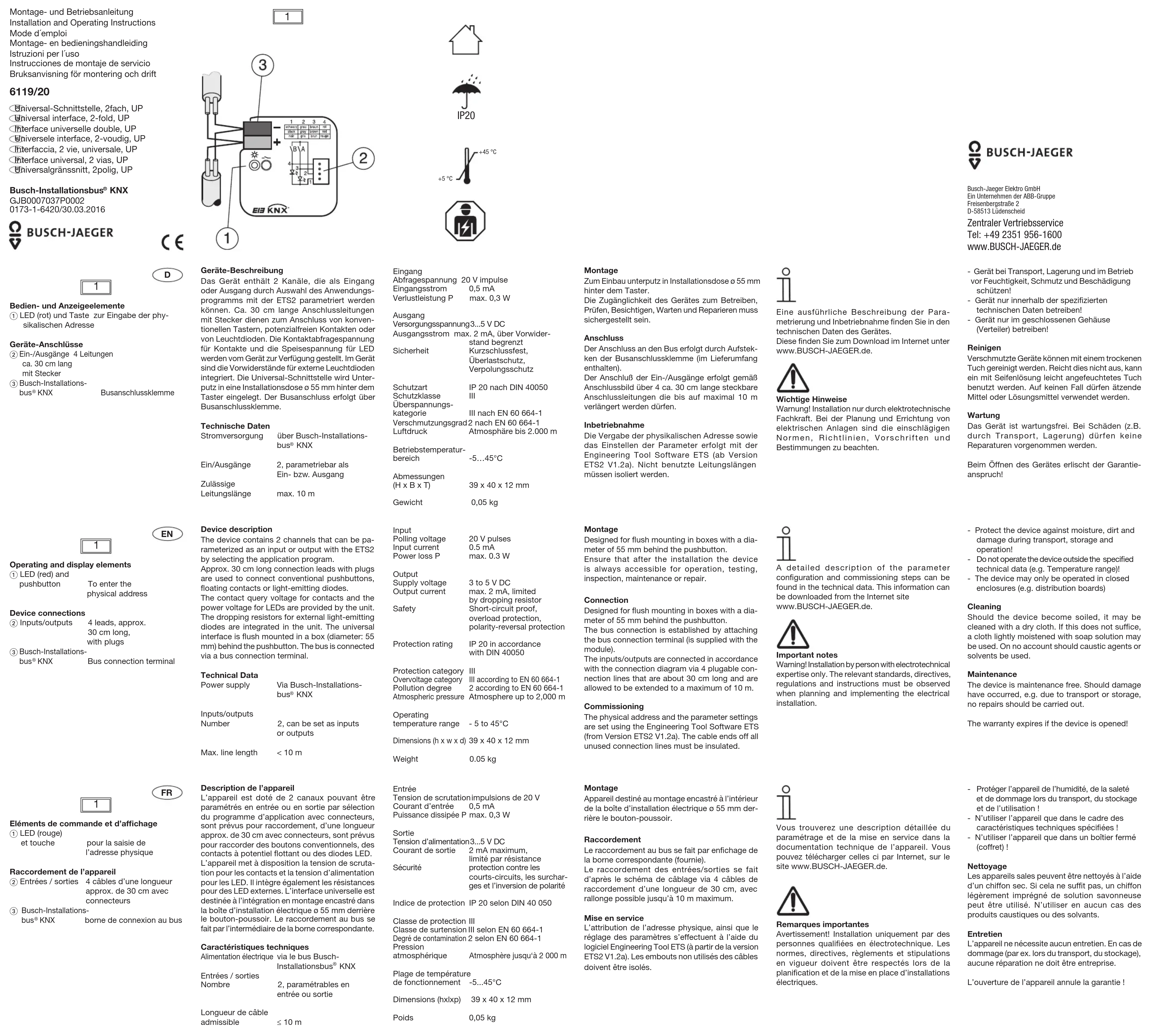

MODE D'EMPLOI 2CKA006133A0150 Busch-Jaeger

Éléments de commande et d'affichage

① LED (rouge

pour la saisie de

l'adresse physique

Raccordement de l'appareil

② Entrées / sorties 4 câbles d'une longueur

approx. de 30 cm avec

connecteurs

borne de connexion au bus

Description de l'appareil

L'appareil est doté de 2 canaux pouvant être paramêtres en entrée ou en sortie par sélection du programme d'application avec connecteurs, sont prévus pour raccordement, d'une longueur approx. de 30 cm avec connecteurs, sont prévus pour raccorder des boutons conventionnels, des contacts à potentiel flottant ou des diodes LED. L'appareil met à disposition la tension de scrutation pour les contacts et la tension d'alimentation pour les LED. Il intégré également les résistances pour des LED externes. L'interface universelle est destinée à l'intégration en montage encastré dans la boîte d'installation électrique a 55 mm derrière le bouton-poussoir. Le raccordement au bus se fait par l'intermédiaire de la borne correspondante.

Caractéristiques techniques

Alimentation électrique via le bus Busch-

Installationsbus ^® KNX

Entrées / sorties

2, paramétrables en

entrée ou sortie

Longueur de câble

admissible

≤ 10 m

Eingang

Courant d'entrée 0,5 mA

Puissance dissipée P max. 0,3 W

Sortie

Tension d'alimentation3...5 V DC

Courant de sortie 2 mA maximum, limité par résista

Sécurité limite par résistance protection contre les

courts-circuits, les surchar-

ges et l'inversion de polarité

Indice de protection IP 20 selon DIN 40 050

Classe de protection III

Classe de surtension III selon EN 60 664-1

Dégre de contamination 2 selon EN 60 664-1 Pression

atmosphérique Atmosphère jusqu'à 2 000 m

Plage de température

de fonctionnement -5...45°C

Dimensions (hxlxp) 39 x 40 x 12 mm

Poids

0,05 kg

Montage

Appareil destiné au montage encastré à l'intérieur de la boîte d'installation électrique o 55 mm derrière le bouton-poussoir.

Raccordement

Le raccordement au bus se fait par enfichage de la borne correspondante (fournie).

Le raccordement des entrées/sorties se fait d'après le schéma de câblage via 4 câbles de raccordement d'une longueur de 30 cm, avec rallonge possible jusqu'à 10 m maximum.

Mise en service

L'attribution de l'adresse physique, ainsi que le réglage des paramètres s'effectuent à l'aide du logiciel Engineering Tool ETS (à partir de la version ETS2 V1.2a). Les embouts non utilisés des câbles doivent être isolés.

Vous trouverez une description détaillée du paramétrage et de la mise en service dans la documentation technique de l'appareil. Vous pouvez télécharger celles ci par Internet, sur le site www.BUSCH-JAEGER.de.

Remarques importantes

Avertissement! Installation uniquement par des personnes qualifiées en électrotechnique. Les normes, directives, règlements et stipulations en vigueur doivent être respectés lors de la planification et de la mise en place d'installations électriques.

BUSCH-JAEGER

- Protéger l'appareil de l'humidité, de la saleté et de dommage lors du transport, du stockage et de l'utilisation !

- N'utiliser l'appareil que dans le cadre des

caractéristiques techniques spécifiées !

- N'utiliser l'appareil que dans un boîtier fermé

Nettoyage

Les appareils sales peuvent être nettoyés à l'aide d'un chiffon sec. Si cela ne suffit pas, un chiffon légèrement imprégné de solution savonneuse peut être utilisé. N'utiliser en aucun cas des produits caustiques ou des solvants.

Entretien

L'appareil ne nécessite aucun entretien. En cas de dommage (par ex. lors du transport, du stockage), aucune réparation ne doit être entreprise.

L'ouverture de l'appareil annule la garantie !
