MODE D'EMPLOI GW21982 Gewiss

Attention! La sécurité de cet apparéil n'est garantie que si toutes les instructions données ici sont suivies scruplusement. Il convient de les lire attentivement et de les conserver en lieu sur. Les produits de la série System peuvent être installés dans un environnement exempt de poussière et où aucune protection spéciale contre la pénétration d'eau n'est nécessaire. Ils doivent être installés en conformité avec les exigences relatives aux apparèils à usages domestiques et analogues prévus par les normes et régles nationales applicables aux installations électriques à basse tension en vigueur dans le pays où les produits sont installés, ou, en leur absence, en respectant la norme internationale relative aux installations électriques à basse

tension CEI 60364, ou le document d'harmonisation europeen HD 60364. Le réseau de vente de Gewiss est pré à fournir des explications complètes et des données techniques sur demande. Les produits de la série System RF sont conformes aux Normes R&TTE 1999/5/CE mars 1999. La technologie radio utilisée garantit que plusieurs équipements System RF peuvent opérer en même temps dans le même édifice sans aucune interférence. La présence d'autres systèmes radio qui transmettent de façon permanente sur la même fréquence (868 MHz) peut engendrer des perturbations.

Le module de sortie pour commande moteur permet de réaliser, grâce à deux sorties à relais, les commandes radio provenant de :

• télécommandes.
  tableaux de commande.
• modules pour les entres conventionnelles.

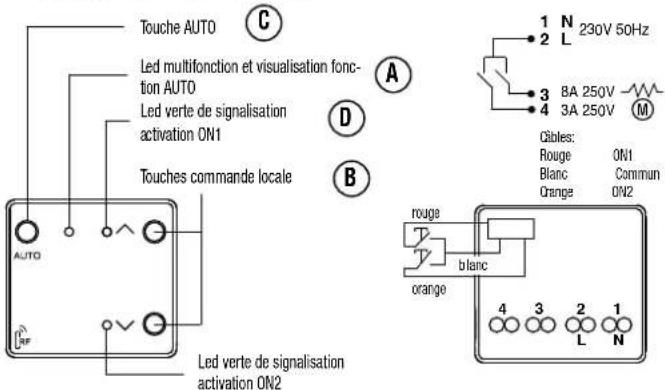

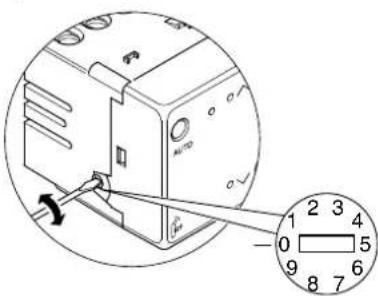

Le module de commande moteur est muni d'une led (A) multifonctions tricolore (jaune/rouge/verte) pour indiquer les modes opérationnels, et d'une paire de poussoirs frontaux (B) pour commander localement les reliats de sortie. Un poussoir (C) permet d'activer la fonction AUTO; cette activation est signalée par l'allumage d'une led verte (D). La fonction AUTO active la gestion du module de la part des dispositifs de commande automatiques (capteurs, timers, etc.) qui sont connectés à des modules pour entrées conventionnelles (configurés en mode ÉTAT). Grâce à l'entrée filaire il est possible de connecter les contacts sans potentiel de 2 poussoirs traditionnels N.O. ou bien double flèche. Les modules sont alimentées à 230 V. Les contacts de sortie du module sont sous tension. Un sélecteur rotatif permet de désirir le mode de configuration et la valeur de temporisation de fonctionnement du dispositif.

0 - apprenticeusage configuration
1 - fonctionnement temporisé 30 s
2 - fonctionnement temporise 60 s
3 - fonctionnement temporisé 90 s
4 - fonctionnement temporise 120 s
5 - fonctionnement temporisé 180 s
6-nonutilisee
7 - non utilisee
8-nonutilisee
9-annulation configuration

À l'alimentation du module de commande moteur, les sorties aux bornes 3 et 4 ne sont pas alimentées. ÀpRES une interruption de l'alimentation, la fonction AUTO se remet dans l'etat d'activation qui précédait l'interruption.

CONFIGURATION

Apprentissage configuration

Pour associer un module de commande moteur à un ou plusieurs dispositifs de commande, il suffit de touner le sélection dans la position 0 : la led multifonctions devient rouge fixe.

Il est alors nécessaire d'agir sur le dispositif que l'on désire accoupler, en observant les descriptions données sur la feuille d'instructions relative, de façon à creer le message de commande désire : la led multifonctions s'éteint pendant environ 5 secondes, puis elle se rallume (rouge) en attendant un autre accouplement évientuel.

Il est possible d'associer à chaque module jusqu'à un maximum de 16 canaux de commande. Au cas où l'on atteint le nombre maximum d'associations possibles, la led clignote et devient rouge dans ce cas il n'est pas possible d'effectuer d'autres associations.

Pour annuler tous les accouplements effectuels, tourner le sélecteur dans la position 9: la led multifonctions devient clignotante jaune, pour indiquer que l'opération est en cours. La led jaune fixe indique que l'annulation a été réalisée.

FONCTIONNEMENT

Le module commande les deux reliais de sortie en fonction de la commande radio reçue.

En général, à la réception d'une commande « en haut / en avant » (ON1) le contact de sortie à laborne 3 du module se ferme, et à la réception d'une commande « en bas / en arrêt » (ON2) le contact de sortie à la borne 4 se ferme. Une commande d'arrêt (OFF) provoque l'ouverture des deux contacts de sortie (bornes 3 et 4).

Après la fermetre d'un contact est prévu un temps limite maximal au-delà duquel le module exécute une commande d'arrêt. La valeur de la temporisation est déterminée par le sélecteur rotatif.

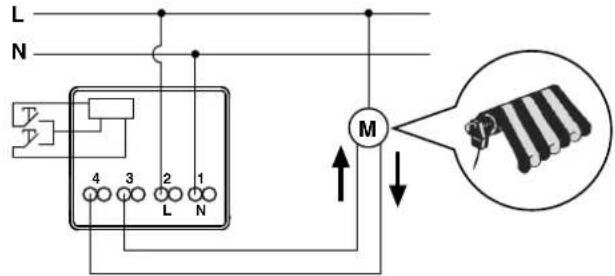

Le module est utilisé typiquement pour commander le moteur d'un store pare-soleil ou d'un volet roulant:

• en accouplément avec un tableau de commande RF, par exemple, on obtient la remontée du store en agissant sur la partie supérieure de la touche du canal associé au module, et son abaisissement en appuyant sur la partie inférieure. On obtient l'arrêt en agissant indifféremment sur la partie supérieure ou inférieure de la touche quand le volet roulant est en mouvement.

De façon absolutant analogue, on obtient le même fonctionnement en accouplant le module à un canal d'une télécommande ou à un module pour entrées conventionnelles, en mode entrées accouplées, relié à un pouvoir double interbloqué.

Autres modes de fonctionnement prévus :

• en accouplement avec un module pour entrées conventionnelles, configuré en mode état, connecté à un capteur crépusculaire, la montée et la descente du volet roulant se réalisent en fonction de l'intervention du capteur. Ce mode de fonctionnement automatique doit être activé explicitement, en agissant sur le pouvoir AUTO du module. Quand la fonctionnalité est activée le vertedérope est allumné:
• en accoupling avec un module pour entrees conventionnelles, configurer en mode ON ou OFF, on obtient respectivement la commande « en haut / en avant » ou « en bas / en arrêt » en correspondance avec la fermeture du contact. La commande d'arrêt se réalise quand le temps programme sur le module terminé.

SIGNALISATIONS

LED MULTIFONCTIONS

Apprentissage configuration

Dispositif en attente d'apprendre une commande : la led devient rouge fixe

Nombre max d'accouplements atteint : la led devient rouge clignotante.

Annullation combinaisons en cours : la led devient jaune clignotante.

Annullation executée : la led devient jaune fixe

Fonctionnement normal

Charge alimentée (au moins un contact de sortie fermé) : la led devient verte fixe.

LED AUTO

Fonctionnement automatique active : led allumée.

INSTALLATION

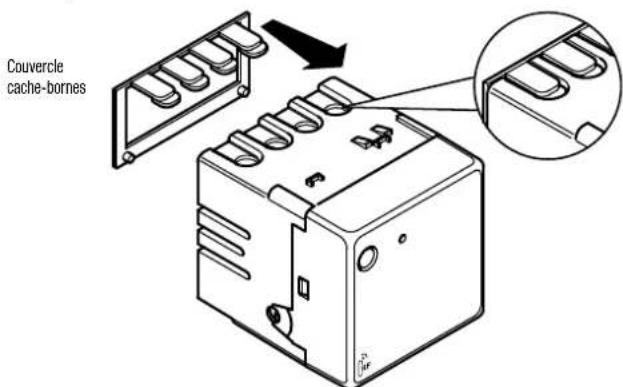

Les modules de sortie sont installés à encastrement, en utilisant les supports de la série System qui sont prévus à cet effet. Si on utilise le couvercle cache-bornes il est possible de maintainir le degré de protection aussi pour des installations différentes de l'encastrement (ex. dans des boites de dérivation).

DONNÉES TECHNIQUES

• Température de fonctionnement
• Fréquence radio
• Portee radio
• Alimentation
• Dimensions

-5°+40°C

868 MHz

100 m à champ libre

230V-50Hz

2 modules System

DESCRIPCION

Tableau de commande RF

Caja de pulsadores RF

Druckknopfetal RF

Module RF pour les entrées conventionnelles

Modulo RF para entradas conventionales

Détector de mouvement avec interrupteur crépsusculaire RF

Module de sortie RF - 3A

Module de sortie RF - 16A

Module de sortie RF pour la commande moteur

Modulo de salute RF para control motor
